Inteligentní Automaticky se přizpůsobí každému vstupu

Transkript

1 Naprostá většina našich vzduchových clon je vybavena zabudovaným inteligentním regulačním systémem SIRe, který se může přizpůsobit každému unikátnímu použití i prostředí. SIRe ovládá clonu na základě snímání řídicích veličin v prostoru, kde je clona nainstalována (např. frekvence otevírání dveří, venkovní a vnitřní teplota či teplota vratné vody), a tak zajišťuje účinnou ochranu dveřních prostorů s nejvyšší energetickou účinností. Jednoduchá instalace a automatický provoz optimalizuje provoz clony, jelikož otáčky ventilátorů jsou vždy adaptovány podle skutečných podmínek a nejsou vyšší než je nezbytné pro zajištění komfortu. Clona pracuje automaticky, není třeba ji zapínat či vypínat. SIRe obsahuje též funkci kalendáře, která umožňuje provozovat clonu pouze v potřebných hodinách. Inteligentní Automaticky se přizpůsobí každému vstupu Vzduchová clona automaticky adaptuje svůj chod podle podmínek ve vstupním otvoru a to i v závislosti na frekvenci otevírání/ zavírání dveří či při stále otevřených dveřích. Regulační systém SIRe řídí provoz clony tak, aby bylo dosaženo optimálního tepelného komfortu a energetické účinnosti. Proaktivní Reaguje na změnu venkovní teploty Díky měření venkovní teploty je vždy clona o krok napřed. Zabudovaná regulace zajišťuje, že clona je připravena na změnu venkovní teploty, např. pokud teplý jarní den přechází v chladný večer. Vzduchový výkon se mění v závislosti na změně venkovní teploty a zabrání tak vniknutí studeného vzduchu do vnitřního prostoru. Adaptivní Okamžitě reaguje na změnu podmínek SIRe má schopnost indikovat přesně změnu podmínek ve vstupním prostoru. Clona pak je po otevření dveří připravena patřičným způsobem reagovat. Otáčky ventilátorů jsou neustále adaptovány dle skutečných podmínek, nejsou nikdy vyšší než je nezbytně nutné pro zajištění komfortu a chod clony je díky tomu velmi tichý. 216

2 BMS řízení Neomezené možnosti umožňuje ovládat chod clony přes nadřazený systém BMS a poskytuje tak neomezené možnosti regulace. Clonu lze ovládat signálem 0-10V (zapnutí/vypnutí, otáčky ventilátoru, ohřev a hlášení o poruše) nebo kompletně ovládat všechny funkce a přijímat údaje z clony pomocí komunikace MODBUS. Kalendář Nastavení časového programu SIRe má integrovanou též funkci kalendáře, který rozděluje den, respektive týden na časová pásma s různým teplotním požadavkem, případně umožňuje clonu na určitý čas úplně vypnout. Nastavení časového programu může být velmi snadno provedeno uživatelem. Dveřní kontakt Regulace vzduchového a topného výkonu Jednoduchá instalace Plug and play Instalace clon se zabudovaným regulačním systémem SIRe je velmi jednoduchá. SIRe se dodává již předprogramován a navíc je vybaven konektory pro rychlé připojení, čímž jsou montáž a uvedení do provozu značně usnadněny. Venkovní teplota Teplota v místnosti Ekonomický režim Šetří současně životní prostředí i peníze Inteligentní regulace SIRe zajistí tepelný komfort ve vstupním otvoru bez zbytečného plýtvání energií. SIRe umožňuje volbu mezi ekonomickým a komfortním režimem v závislosti na tom, zda je prioritou pro chod clony úspora energie či optimální tepelný komfort. V ekonomickém režimu vzduchová clona pro dosažení přijatelného tepelného komfortu používá minimální množství energie. Takto lze dosáhnout až 35% úspory energie. 217

3 Basic Competent Advanced Manuální provoz Manuální regulace otáček a teploty Automatický provoz Automatická regulace otáček v závislosti na teplotě Flexibilní režim Upravuje chod clony dle frekvence otevírání/zavírání dveří Funkce otevřené dveře Reguluje chod clony v režimu trvale otevřených dveří Upravuje chod clony dle časového programu Kalendář Alarm filtru Indikace výměny filtru BMS ovládá zapnutí/vypnutí clony, otáčky ventilátorů a snímá alarmová hlášení Základní BMS řízení Ekonomický režim Energeticky úsporný provozní režim Komfortní režim Provozní režim s důrazem tepelnou pohodu prostředí Proaktivní řízení Reguluje chod clony na základě venkovní teploty Plné BMS řízení Úplné řízení clony z nadřazeného systému Limitace teploty vratné vody Fuknce pro maximální využítí dodávaného tepla Rozšířené BMS řízení Kompletní řízení přes komuníkační protokol Modbus SIRe je inteligentní nízkonapěťový regulační systém, který se může přizpůsobit každému unikátnímu použití i prostředí. SIRe se dodává již předprogramován a navíc je vybaven propojovacími kabely s konektory pro rychlé zapojení, čímž je značně usnadněna montáž a uvedení do provozu. SIRe ovládá clonu na základě snímání řídicích veličin v prostoru, kde je clona nainstalována (např. frekvence otevírání dveří, venkovní a vnitřní teplota). SIRe obsahuje též funkci kalendáře, který rozděluje den, respektive týden, na časová pásma s různým teplotním požadavkem, případně umožňuje clonu v daný čas zcela vypnout. K jednomu zařízení SIRe lze připojit až 9 clon. Hlukové projevy clon jsou díky SIRe velmi nízké, jelikož otáčky ventilátorů jsou adaptovány dle skutečných podmínek a nejsou nikdy vyšší než je nezbytné pro zajištění komfortu. SIRe Advanced umožňuje volbu mezi ekonomickým a komfortním módem v závislosti na tom, zda je prioritou pro chod clony úspora energie či optimální komfort. Teplotu vratné vody lze limitovat, čímž je zajištěno maximální vyžití dodaného tepla. SIRe může ovládat až devět clon. Pokud má jeden regulační systém SIRe ovládat více než jednu clonu, je pro připojení každé další clony navíc třeba kabel SIReCC RJ12 (6c/6c). Kabely lze snadno spojit pomocí spojovacího dílu SIReCJ6. Existují 3 různé regulační úrovně: Basic, Competent a Advanced. Funkce Basic úrovně SIReB Manuální ovládání otáček ventilátoru a teploty Automatická regulace otáček ventilátoru a teploty dle zabudovaného prostorového teplotního senzoru Funkce Competent úrovně SIReAC Všechny funkce úrovně Basic Kalendář Indikace výměny fi ltru Základní úroveň řízení BMS otáčky ventilátoru, zapnutí/ vypnutí a hlášení o poruše Flexibilní režim pro dveře často otevírané a zavírané Funkce otevřené dveře - pro vstupy s permanentně otevřenými dveřmi Funkce Advanced úrovně SIReAA Všechny funkce úrovně Competent Ekonomický režim energeticky úsporný provoz Komfortní režim v aplikacích, kde se klade důraz na pohodlí Plné BMS řízení Proaktivní řízení reguluje clonu na základě venkovní teploty Typ Popis SIReB SIReAC SIReAA Basic Competent Advanced 218

4 SUPPLY SUPPLY SUPPLY Zabudováno v cloně, vestavěná základní řídicí deska SIReIT, interní teplotní senzor Nástěnný kryt SIReOTX SIReCC SIReAA Advanced zahrnuje:, ovládací panel s krytem pro nástěnnou montáž, externí řídicí deska Advanced SIReOTX, venkovní teplotní senzor, dveřní kontakt SIReCC, modulární kabel, RJ12 (6/6), 3 m a 5 m Příslušenství:, externí teplotní senzor, RJ11 (4/4), 10 m SIReUR, sada pro zapuštěnou montáž SIReWTA, teplotní senzor vratné vody, RJ11 (4/4), 3 m VMO, dvoucestná modulovaná regulační sada topné vody nebo VMT, třícestný ventil s modulovaným servopohonem VMOP, tlakově nezávislá dvoucestná modulovaná regulační sada topné vody nebo VMT, třícestný ventil s modulovaným servopohonem Zabudováno ve cloně, vestavěná základní řídicí deska SIReIT, interní teplotní senzor Nástěnný kryt SIReX SIReCC SIReAC Competent zahrnuje:, ovládací panel s krytem pro nástěnnou montáž SIReX, externí řídicí deska Competent, dveřní kontakt SIReCC, modulární kabel, RJ12(6/6), 3 m a 5 m Příslušenství:, externí teplotní senzor, RJ11 (4/4), 10 m SIReUR, sada pro zapuštěnou montáž VOS, dvoucestná regulační sada topné vody On/Off nebo VOT, třícestný ventil a servopohon On/Off VOSP, tlakově nezávislá dvoucestná regulační sada topné vody On/Off nebo VOT, třícestný ventil a servopohon On/Off IP30 Zabudováno ve cloně IP30 IP10 SIReX IP10 SIReOTX IP65, vestavěná základní řídicí deska SIReIT, interní teplotní senzor Nástěnný kryt SIReCC SIReIT SIReUR SIReWTA IP65 IP30 IP30 IP65 SIReB Basic zahrnuje:, ovládací panel s krytem pro nástěnnou montáž SIReCC, modulární kabel, RJ12(6/6), 5 m Příslušenství:, externí teplotní senzor, RJ11 (4/4), 10 m VOS, dvoucestná regulační sada topné vody On/Off nebo VOT, třícestný ventil a servopohon On/Off VOSP, tlakově nezávislá dvoucestná regulační sada topné vody On/Off nebo VOT, třícestný ventil a servopohon On/Off 219

5 Řízení klimatizace Řídící systém budovy (BMS) Řízení výtahů Požární signalizace SIReUR SIReCC Řízení dveřních vstupů Řízení vzduchových clon SIReWTA SIReCJ4 SIReCJ6 - Příslušenství, externí prostorový teplotní senzor Používá se pro získání reprezentativního údaje o teplotě v prostoru, pokud to standardním senzorem vestavěným v ovládacím panelu není možné. Senzor se dodává s modulárním kabelem RJ11 (4p/4c)s délkou 10m. SIReUR, sada pro skrytou montáž Sada pro zabudování ovládacího panelu pod omítku, ze zdi pak vyčnívá pouze 11mm. SIReWTA, senzor teploty vratné vody Senzor pro regulaci teploty vratné vody vodního výměníku. Využívá se také jako prvek protimrazové ochrany. Je vybaven modulárním konektorem a 3m kabelem. Senzor se instaluje na vratné potrubí topného systému. SIReCJ4/SIReCJ6, spojovací díl Slouží ke spojení dvou kabelů RJ11(4/4), resp. RJ12 (6/6). SIReCC, modulární kabel Modulární kabely s konektory RJ11(4/4) resp. RJ12 (6/6). Dodávají se v délkách 3, 5, 10 a 15m. Spojením dvou nebo více standardních kabelů spojovacími díly lze vytvořit kabel víceméně libovolné délky. Integrace vzduchových clon Frico do celkového systému řízení budovy (BMS) BMS řízení - úroveň 1 Clony ovládané regulačním systémem SIRe Competent mohou být integrovány do celkového řídícího systému budovy (BMS). BMS systém může clonu vzdáleně zapnout/vypnout a regulovat otáčky ventilátoru. Pro zapnutí/vypnutí clony je třeba řídící signál 5-30V, pro regulaci otáček řídicí signál 0-10V. Vstup a výstup pro alarm, noční snížení přes beznapěťový kontakt. BMS řízení - úroveň 2 Clony ovládané regulačním systémem SIRe Advanced mohou být integrovány do celkového řídícího systému budovy (BMS). BMS systém může clonu zapnout/vypnout, regulovat otáčky ventilátoru a ohřev. Pro zapnutí/vypnutí clony je třeba řídící signál 5-30V, pro regulaci otáček a ohřevu řídicí signál 0-10V. Vstup a výstup pro alarm a noční snížení teploty přes externí beznapěťový kontakt, beznapěťový kontakt pro indikaci chodu. BMS řízení - úroveň 3 Se SIRe Advanced lze také komunikovat přes protokol a rozhraní Modbus RTU (RS485). Pro více informací nás kontaktujte Frico. Příslušenství - SIRe Typ Popis SIReUR SIReWTA SIReCJ4 SIReCJ6 SIReCC603 SIReCC605 SIReCC610 SIReCC615 SIReCC403 SIReCC405 SIReCC410 SIReCC415 Externí prostorový teplotní senzor, IP30 Sada pro skrytou montáž, IP30 Senzor teploty vratné vody, IP65 Spojovací díl RJ11(4/4) Spojovací díl RJ12(6/6) Modulární kabel RJ12(6/6) 3 m Modulární kabel RJ12(6/6) 5 m Modulární kabel RJ12(6/6) 10 m Modulární kabel RJ12(6/6) 15 m Modulární kabel RJ11(4/4) 3 m Modulární kabel RJ11(4/4) 5 m Modulární kabel RJ11(4/4) 10 m Modulární kabel RJ11(4/4) 15 m 220

6 SUPPLY C C C C Schémata zapojení - SIReB Basic Clony bez ohřevu Paralelní zapojení Clony s elektrickým ohřevem Paralelní zapojení 221

7 SUPPLY C C Schémata zapojení - SIReB Basic Vody s vodním ohřevem Paralení zapojení 222

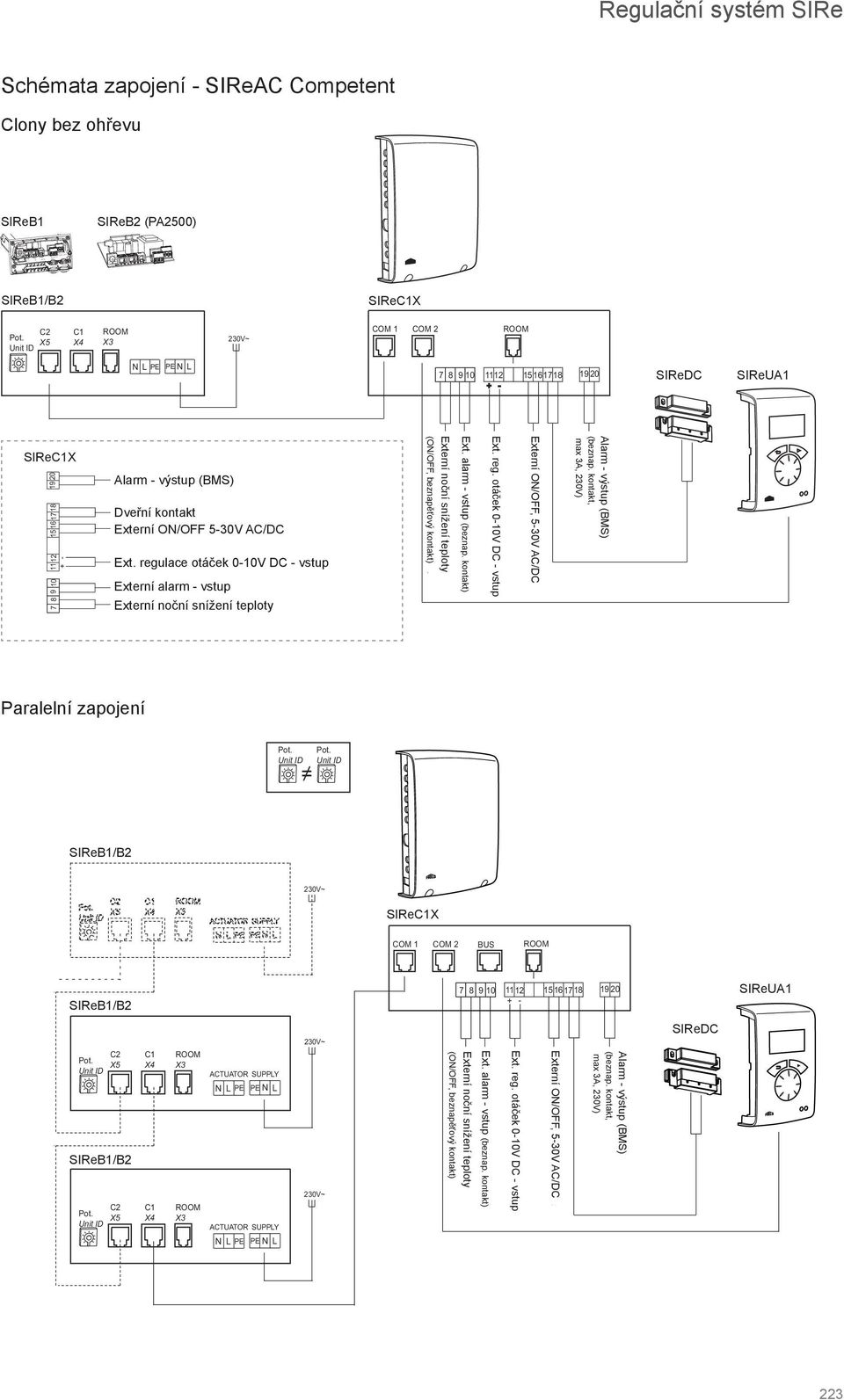

8 SUPPLY Schémata zapojení - SIReAC Competent Clony bez ohřevu SIReX COM 1 COM 2 N L PE SIReX Dveřní kontakt Externí ON/OFF 5-30V AC/DC Ext. regulace otáček 0-10V DC - vstup Externí alarm - vstup Externí EXTERNAL noční SETBACK snížení teploty TEMP. (ON/OFF, beznapěťový (potential free kontakt) contact) Ext. EXTERNAL reg. otáček RPM 0-10V DC - IN vstup Externí EXTERNAL ON/OFF, ON/OFF, 5-30V 5-30V AC/DC AC/DC Alarm ALARM - výstup OUT (BMS) (beznap. (potential kontakt, free contact, max max 3A, 3A, ) Paralelní zapojení N L PE SIReX COM 1 COM 2 BUS Externí EXTERNAL noční SETBACK snížení TEMP. teploty (ON/OFF, beznapěťový (potential free kontakt) contact) Ext. EXTERNAL reg. otáček RPM 0-10V DC IN - vstup Externí EXTERNAL ON/OFF, ON/OFF, 5-30V 5-30V AC/DC Alarm ALARM - výstup OUT (BMS) (BMS) (beznap. (potential kontakt, free contact, 223

9 SUPPLY Schémata zapojení - SIReAC Competent Clony s elektrickým ohřevem SIReX COM 1 COM 2 N L PE SIReX Dveřní kontakt Externí ON/OFF 5-30V AC/DC Ext. regulace otáček 0-10V DC - vstup Externí alarm - vstup (ON/OFF, beznapěťový kontakt) Externí EXTERNAL noční SETBACK snížení teploty TEMP. ON/OFF Ext. EXTERNAL reg. otáček RPM 0-10V DC - IN vstup Externí EXTERNAL ON/OFF, ON/OFF, 5-30V 5-30V AC/DC AC/DC Alarm ALARM - výstup OUT (BMS) (beznap. (potential kontakt, free contact, max max 3A, 3A, ) ) Paralelní zapojení SIReX COM 1 COM 2 BUS EXTERNAL Externí noční SETBACK snížení TEMP. teploty (ON/OFF, (potential beznapěťový free kontakt) contact) EXTERNAL Ext. reg. otáček RPM 0-10V DC DC IN - vstup EXTERNAL Externí ON/OFF, 5-30V AC/DC ALARM Alarm - OUT výstup (BMS) (BMS) (potential (beznap. kontakt, free contact, 224

10 SUPPLY Schémata zapojení - SIReAC Competent Clony s vodním ohřevem SIReX COM 1 COM 2 N L L SIReX Dveřní kontakt Externí ON/OFF Ext. regulace otáček 0-10V DC - vstup Externí alarm - vstup Externí EXTERNAL noční SETBACK snížení teploty TEMP. ON/OFF (ON/OFF, beznapěťový kontakt) Ext. EXTERNAL reg. otáček RPM 0-10V 0-10V DC DC - IN vstup EXTERNAL ON/OFF Externí ON/OFF, 5-30V AC/DC 5-30V AC/DC Alarm ALARM - výstup OUT (BMS) (beznap. (potential kontakt, free contact, max max 3A, 3A, ) ) Paralelní připojení N L L N L L SIReX COM 1 COM 2 N L L Externí EXTERNAL noční SETBACK snížení teploty TEMP. (ON/OFF, ON/OFF beznapěťový (potential free kontakt) contact) Ext. EXTERNAL reg. otáček RPM 0-10V 0-10V DC DC - IN vstup Externí EXTERNAL ON/OFF, ON/OFF, 5-30V 5-30V AC/DC AC/DC Alarm ALARM - výstup OUT (BMS) (beznap. (potential kontakt, free contact, 225
