MONTÁŽNÍ PŘÍRUČKA FALCOVANÉ TAŠKY, FALCOVANÉ ŠINDELE, FALCOVANÉ ŠABLONY A ODVODŇOVACÍ SYSTÉM

Transkript

1 MONTÁŽNÍ PŘÍRUČKA FALCOVANÉ TAŠKY, FALCOVANÉ ŠINDELE, FALCOVANÉ ŠABLONY A ODVODŇOVACÍ SYSTÉM STŘECHY FASÁDY SOLAR

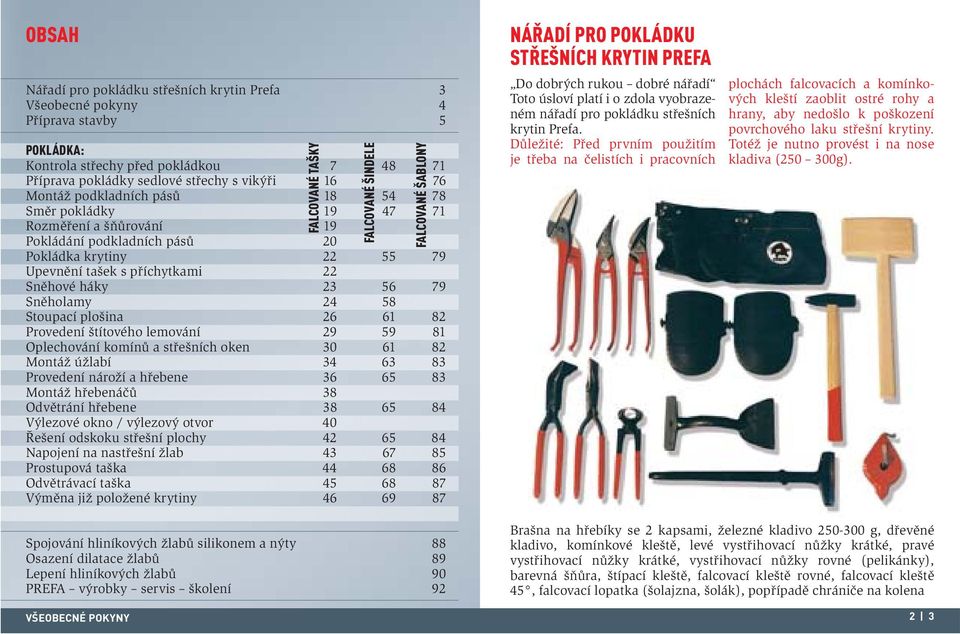

2 OBSAH Nářadí pro pokládku střešních krytin Prefa 3 Všeobecné pokyny 4 Příprava stavby 5 POKLÁDKA: Kontrola střechy před pokládkou Příprava pokládky sedlové střechy s vikýři Montáž podkladních pásů Směr pokládky Rozměření a šňůrování 19 Pokládání podkladních pásů 20 Pokládka krytiny Upevnění tašek s příchytkami 22 Sněhové háky Sněholamy Stoupací plošina Provedení štítového lemování Oplechování komínů a střešních oken Montáž úžlabí Provedení nároží a hřebene Montáž hřebenáčů 38 Odvětrání hřebene Výlezové okno / výlezový otvor 40 Řešení odskoku střešní plochy Napojení na nastřešní žlab Prostupová taška Odvětrávací taška Výměna již položené krytiny FALCOVANÉ TAŠKY FALCOVANÉ ŠINDELE FALCOVANÉ ŠABLONY NÁŘADÍ PRO POKLÁDKU STŘEŠNÍCH KRYTIN PREFA Do dobrých rukou dobré nářadí Toto úsloví platí i o zdola vyobrazeném nářadí pro pokládku střešních krytin Prefa. Důležité: Před prvním použitím je třeba na čelistích i pracovních plochách falcovacích a komínkových kleští zaoblit ostré rohy a hrany, aby nedošlo k poškození povrchového laku střešní krytiny. Totéž je nutno provést i na nose kladiva ( g). Spojování hliníkových žlabů silikonem a nýty 88 Osazení dilatace žlabů 89 Lepení hliníkových žlabů 90 PREFA výrobky servis školení 92 Brašna na hřebíky se 2 kapsami, železné kladivo g, dřevěné kladivo, komínkové kleště, levé vystřihovací nůžky krátké, pravé vystřihovací nůžky krátké, vystřihovací nůžky rovné (pelikánky), barevná šňůra, štípací kleště, falcovací kleště rovné, falcovací kleště 45, falcovací lopatka (šolajzna, šolák), popřípadě chrániče na kolena VŠEOBECNÉ POKYNY 2 3

3 VŠEOBECNÉ POKYNY Pokládku střešních krytin a dalších speciálních výrobků Prefa provádějí výlučně odborné firmy. Tento návod tudíž předpokládá rutinní znalost pokrývačských a klempířských prací a materiálů a věnuje se výhradně zvláštnostem pokládky výrobků Prefa a zacházení s prvky z hliníku. Dodržujte prosím následující pokyny: Na výrobky Prefa z hliníku se nesmí dostat voda z měděných prvků (žlaby, osazení, komínové stříšky, lišty). To znamená, že pokud jsou na střeše díly z mědi, mohou se nacházet pouze pod díly z hliníku, nikdy ne naopak. Pokud se tak stane, je nutné tyto díly vyměnit, protože jinak brzy začnou korodovat. Kartónové krabice uložené na střeše chraňte plachtou před deštěm. Při dopravě manipulujte s jednotlivými baleními šetrně. Kartónové krabice nepřevracejte a neházejte s nimi, aby nedošlo k deformaci drážek, která by zkomplikovala následující pokládku. Na plné bednění střechy používejte prkna maximálně 160 mm široká. Bednění musí být provedeno v souladu s platnou normou. Při aplikaci separačních vrstev musí být respektovány stavebně fyzikální požadavky. Při pokládce na plné bednění je třeba střechu nejprve zbavit nečistot a pilin, aby se předešlo riziku kapilární vzlínavosti. Volně položené kusy plechu a otevřená balení je třeba zajistit, aby za silného větru nespadly. Doporučuje se použití difúzní fólie resp. provedení pojistné hydroizolace. Na plné bednění (minimálně 24 mm silné) lze pokládat falc. tašky, falc. šindele i falcované šablony. Na lat ování s mezilatěmi o minimálních rozměrech 30x50 mm (spotřeba cca. 5 bm latí/ m 2 ) je možno pokládat pouze falcované tašky. Délka připravených štítových lišt nesmí přesáhnout 3000 mm. Stykové hrany nespojujte napevno, aby mohla fungovat dilatace materiálu. Při pokládce střešních materiálů Prefa na více vrstev bitumenu (bitumenové šindele) použijte delší hřebíky (28x40). Ty je nutno vyznačit v objednávce zvlášt. Při montáži falc. tašek, falc. šindelů a falc. šablon Prefa používejte pro oplechování resp. ukončování pouze svitkový plech z materiálu Prefalz (hladký nebo stucco) 650 resp x 0,7 mm v kvalitě pro falcování H41, s povrchovou úpravou kompozitním lakem PP 99 (polyamid polyuretan) PŘÍPRAVA STAVBY Pokud sami nebudete lat ovat, zadejte včas prováděcí firmě požadavky na provedení lat ování a zkontrolujte si provedení. Před zahájením prací si ověřte, jak jsou zajištěna opatření k bezpečnosti a ochraně zdraví při práci. U střech s větším sklonem používejte lávky a dodržujte bezpečnostní předpisy. Než začnete s vlastní po- - výjimkou je světle šedá barva, u které se používá polyesterový ochranný lak. Jen tak se zajistí dlouhodobá jednotnost barev s falc.taškami, šindeli a šablonami. Laky Prefa v plechovkách se mohou použít k nátěru těch dílů na střeše, které se nebudou vyměňovat (např. žlabových háků) a na opravu menších poškození během montáže. Na opravu větších poškození jsou méně vhodné (mohlo by dojít k barevným rozdílům). kládkou střechy, namontujte žlaby (podokapní nebo nástřešní žlab). Způsob spojování hliníkových žlabů je popsán na straně VŠEOBECNÉ POKYNY 4 5

4 Falcované tašky Prefa se hodí jak pro nové střechy, tak i pro rekonstrukce střech starých. Váží pouze 2,3 kg/m 2 a jsou proto zvlášt vhodné k pokrývání starších funkčních krovů. Patentovaný systém drážek a příchytek zaručuje vysokou odolnost proti povětrnostním vlivům a zejména vichřicím. Nadzvedání horních falců tašky není v normálních podmínkách pokládky nutné. Zasouvaná taška však musí přiléhat v celé délce horního falcu. V případě nerovných střech se může ukázat pomocné odehnutí horního falcu jako potřebné POKLÁDÁNÍ FALCOVANÝCH ANÝCH TAŠEK 1 2 KONTROLA STŘECHY PŘED POKLÁDKOU Minimální sklon střechy pro falcované tašky: do délky krokví 7 m = od 12 (cca 21%) krokve dlouhé 7 12m = od 14 (cca 25 %) krokve delší než 12 m = od 16 (cca 29%) Střešní konstrukci (skladbu střešního pláště) je nutné před vlastní pokládkou zkontrolovat jak v případě novostaveb, tak i v případě rekonstrukcí. Sklony střechy ve stupních, v procentech i v centimetrech MATERIÁL: lakovaný hliník, tl. 0,7 mm, dvouvrstvý kompozitní vypálený lak ROZMĚR: krycí plocha je 600 x 420 mm VÁHA: 1 m² = cca 2,3 kg = 4 tašky NOSNOST: max. 800 kg/m² (střešní konstrukce - kontralatě s os. vzdáleností max. 800 mm, hlavní latě 419 mm a mezilatě max. 210mm, anebo plné bednění) STŘEŠNÍ SKLON: od 12 = cca 21% (při délce krokve do 7 m) od 14 = cca 25% (při délce krokve 7-12 m) od 16 = cca 29% (při délce krokve nad 12m) POKLÁDKA: na plné bednění o min. tl. 24 mm s bitumenovým pásem nebo na střešní latě 50 x 30 mm PŘIPEVNĚNÍ: 2 patentované hliníkové příchytky na 1 tašku = 8 příchytek/m 2 3 Falcovaná taška: 12 = 21,2% Falcovaný šindel: 25 = 46,6% Falcovaná šablona: 22 = 40,4% s hydroizolač. pásem, jinak 25 = 46,6% POKLÁDKA FALCOVANÝCH TAŠEK 6 7

5 TABULKA PRO LAŤOVÁNÍ A ŠŇŮROVÁNÍ FALC. TAŠKY PREFA FALC. ŠABLONY PREFA VZDÁLENOST VLNY v mm VZ. HLAVNÍCH LATÍ v mm SVISLÉ ŠŇŮROVÁNÍ v mm Falcované tašky Prefa umožňují obě provedení střešního pláště: větranou střešní konstrukci nebo nevětranou střešní konstrukci. VĚTRANÁ STŘEŠNÍ KONSTRUKCE (obr. 6) Je vhodná zejména v případech obytného podkroví, neboť cirkulace vzduchu v létě i v zimě příznivě působí na klima v podkrovních místnostech a odvádí kondenzáty z místnosti. Výšku větrací spáry je třeba přizpůsobit platným normám. Ochranná mřížka z perforovaného hliníkového pásu, instalovaná na okapní hraně, zabraňuje vnikání ptáků a hmyzu. Při použití ochranné větrací mřížky je nutno vzít v úvahu, že tím dojde ke zmenšení průřezu přívodu vzduchu. Proto je nutné vedle sacího otvoru vytvořit vhodné odvětrání, např. pomocí hřebenáčů, a zabezpečit tak správnou funkci větrané střechy. Větrané střešní konstrukce se používají mnoho let a velmi dobře se osvědčily ve všech klimatických podmínkách. Kovové střešní krytiny se už několik let používají také pro nevětrané střešní konstrukce. V takovém případě se musí přesně dodržet předpisy (hlavně stavebně-fyzikální požadavky) pro nevětrané střešní konstrukce. NEVĚTRANÁ STŘEŠNÍ KONSTRUKCE (obr. 7) Pokládka na plné bednění Plné bednění musí mít tloušt ku minimálně 24 mm. Jako separační vrstvu doporučujeme použít nepískovanou střešní lepenku nebo difúzně otevřenou fólii, určenou pro položení na bednění. Pokládka na latě Latě musí mít minimální rozměry 30 x 50 mm. Je nutné dbát na to, aby vzdálenost mezi hlavními latěmi byla 419 mm. Mezilatě nelze v žádném případě vynechat, nebot slouží mimo jiné jako opora pro sněhové háky. POKLÁDKA FALCOVANÝCH TAŠEK 8 9

6 STŘEŠNÍ KONSTRUKCE DOPORUČUJEME HLINÍKOVÉ STŘECHY POKLÁDAT NA VĚTRANÉ STŘEŠNÍ KONSTRUKCE Střešní krytina a vrstva tepelné izolace jsou odděleny větrací mezerou. Toto řešení má výhodu v tom, že vzniklá vlhkost je odváděna vně střechy. V podstatě se jedná o odvětrávaný střešní plášť (viz obr. č. 4). Může však být odvětráván celý půdní prostor (viz obr. č. 5 4 Chladno Odvětrání Varianta odvětrání štítem Chladno 5 VYUŽITÍ PODKROVÍ K OBYTNÝM ÚČELŮM (obr. 4) V případě dvouplášťové střechy, na rozdíl od jednoplášťové, je vytvořena pomocí kontralatí větrací mezera. Tím je umožněno využití prostoru mezi krokvemi pro umístění tepelné izolace. Při využití půdního prostoru k obytným účelům je vhodné střechu vytvořit jako dvouplášťovou konstrukci. Nasávání vzduchu Teplo Chladno Teplo Nasávání vzduchu PODKROVÍ NEBUDE VYUŽÍVÁNO K OBYTNÝM ÚČELŮM (obr. 5) Při užití této střešní konstrukce by měla být tepelně izolována podlaha půdy (dodatečné zateplení je spojeno se zvýšenými náklady). Je nutno prověřit stavebně-fyzikální vlastnosti a zohlednit příslušné normy. POKLÁDKA FALCOVANÝCH TAŠEK 10 11

7 VĚTRANÁ STŘEŠNÍ KONSTRUKCE S BEDNĚNÍM A FALCOVANOU TAŠKOU PREFA 6 hřebenáč Patentovaná příchytka Prefa žárově pozinkovaný hřebík 28/30 u laťování 28/25 u plného bednění odvětrání při instalaci sněholamů plné bednění min mm plné bednění a kontralať podkladní pás pro falcov. tašky Prefa celkem 470* okapní prkno celkem 470* střešní lať 50/30 mm mezilatě 50/30 mm k zajištění bezpečného nášlapu a jako opěra pro sněhové háky krycí plech difuzně otevřená fólie okapní prkno ochranná mřížka proti ptákům z perforovaného hliníku krokev ukotvení pozednice sání * Přesah přes okapovou hranu nesmí přesáhnout 80 mm. U menších přesahů se musí dodržet součet 470 mm (např. 80 mm mm). POKLÁDKA FALCOVANÝCH TAŠEK 12 13

8 NEVĚTRANÁ STŘEŠNÍ SKLADBA S JEDNODUCHÝM BEDNĚNÍM A FALCOVANOU TAŠKU PREFA 7 žárově pozinkovaný hřebík 28/30 u laťování 28/25 u plného bednění Patentovaná příchytka Prefa odvětrání odvětrávací taškou v závislosti na délce krokví hřebenáč vzdálenost min. 40 mm krokev hliníkové sněholamy plné bednění min. 24 mm (1") bitumenový hydroizolační pás podkladní pás pro falcov. tašky Prefa *max plné bednění min. 24 mm (1") krycí plech možnost sání ukotvení pozednice * Přesah přes okapovou hranu nesmí přesáhnout 80 mm. U menších přesahů se musí dodržet součet 470 mm (např. 80 mm mm). Je třeba prověřit stavebně fyzikální podmínky a zohlednit příslušné normy! POKLÁDKA FALCOVANÝCH TAŠEK 14 15

9 PŘÍKLAD POKLÁDKY SEDLOVÉ STŘECHY S VIKÝŘI hřebenáč malý 8 střešní okno hřebenáč PREFA JET - LÜFTER hřeben komín hřebenáč malý úžlabí štít štít odskok střechy 1. řada tašek zkrácená K1 = 1505 mm = 6 vln (2,5 tašky) K2 = 4190 mm = 10 tašek odvětrávací tašky okapová hrana POKLÁDKA FALCOVANÝCH TAŠEK 16 17

10 ZAMĚŘENÍ PODKLADNÍCH PÁSŮ Čím přesněji zaměření provedete, tím snadnější bude pokládka střechy. Je-li hřeben o trochu delší než okap, namontujte podkladní pásy tak, že počátek podkladního pásu bude teoreticky ležet na kolmici, spuštěné z hřebene a zároveň bude souběžný s hřebenem (je nutno odměřit). Přesah podkladního pásu přes okap nesmí být delší než 80 mm (obr. 9). 9 Odměřte od horního okraje první hlavní latě 470 mm ve směru okapu. Udělejte 150 mm (šířka lemovacího pásu) odspodu značku (=horní hrana šíře podkladního pásu). Tento postup opakujte na druhé straně okapu a značky vodorovně spojte barevnou šňůrou. Teď máte spolehlivý základ pro veškeré další práce. SMĚR POKLÁDKY Falcované tašky Prefa je možné pokládat v obou směrech. Pokud to okolnosti dovolí (např. u sedlových nebo pultových střech), má přednost položení ve směru návětrné strany. V prostoru nároží a úžlabí je směr pokládky vzhledem k nutnému překrytí tašek závazný (obr. 10). ROZMĚŘENÍ A ŠŇŮROVÁNÍ Správné a přesné šňůrování je předpokladem pro rychlou a přesnou pokládku. Se šňůrováním se začíná u štítu 10 úžlabí hřeben okap (obr. 14). Založení podkladních pásů vyplyne ze zakresleného rozvržení tašek (obr. 11). Kolmice se vytyčí vždy na střed vlny, horizontálně se šňůruje vždy na 11 vertikální šňůrování štítové prkno průběžné horizontální šňůrování okapové prkno POKLÁDKA FALCOVANÝCH TAŠEK 18 19

11 vzdálenost horní hrany tašky. Vertikální šňůrování musí být rozděleno po 301 mm (obr. 13). V praxi se obvykle po každých 5 (1505 mm) nebo 10 (3010 mm) taškách provede vertikální šňůrování. Dbejte přitom, aby sňůrování bylo po celé délce kolmé. *230 mm umožní zpracování na okraji střechy beze zbytků. Odstřižený kus (polovina tašky) může být použit podkladní pás od spodní hrany podkladního pásu k horní hraně 1. tašky návazné šňůrování od horní hrany tašky k horní hraně tašky horní hrana tašky od horní hrany latě cca mm bednění a fólie 14 střed střešní plochy kolmice štít Varianta B Varianta A štít hrana ohybu tašky střih tašky Ukončení: Ve 3 cm mezi hranou ohybu a střihem by neměla být vlna tašky. X + 30 mm na ohyb POKLÁDÁNÍ PODKLADNÍCH PÁSŮ Podkladní pás nejprve po celé délce připevněte a až pak zatlučte přibalené hřebíky Prefa do všech malých otvorů. Velké otvory slouží pouze při manipulaci ve výrobě. Dbejte na to, aby podkladní pás nepřesahoval přes okapovou hranu o více jak 80 mm. 16 POKLÁDKA FALCOVANÝCH TAŠEK 20 21

12 POKLÁDKA FALCOVANÝCH TAŠEK PREFA Falc. tašky Prefa se pokládají vždy na vazbu, to znamená s přesazením. Půlené tašky a odvětrávací tašky lze pokládat i na střih. Falcované tašky Prefa pokládejte ve vodorovných řadách. Nejprve tašku zasuňte do horního falce tašky předchozí. Poté poklepem topůrka kladiva zlehka dotlačte spodní hranu tašky nahoru bednění se musí použít hřebíky 28/25. Příchytky se upevní asi 3 cm vedle vlny. V oblastech sužovaných vichřicemi je nutné SNĚHOVÉ HÁKY Na střechu Prefa se na 1 m 2 podle střešního sklonu případně sněhových poměrů montují 2, 4 nebo 8 ks sněhových háků (dle P1, P2, P3). V polohách s vyšším sněhovým zatížením se musí množství sněhových háků zvlášť navrhnout. Také je nutné přihlédnout k množství háků nad plochami u dalších střešních konstrukcí jako je vikýř, úžlabí, komín. provést propočet vichrové zátěže. Umístění příchytek závisí na směru pokládky tašek: 21 UPEVNĚNÍ TAŠEK PATENTOVANÝMI PŘÍCHYTKAMI Každou tašku připevněte dvěma patentovanými příchytkami Prefa příchytka Na latě 30x50 mm se používá po jednom hřebíku 28/30, na plné 1. příchytka překrytí zprava směr pokládky Schéma rozmístění P1: 2 ks/m² Schéma rozmístění P2: 4 ks/m² Schéma rozmístění P3: 8 ks/m² Sněhové zatížení s K [kg/m²] Střešní sklon od [ ] směr pokládky 1. příchytka 2. příchytka překrytí zleva Směrnice: Montáž sněhových zachytávačů a jejich následné rozmístění probíhá v závislosti na sněhové zátěži a střešním sklonu. Schéma rozmístění je znázorněno v tabulce (T1). Ve svislém směru jsou uvedeny hodnoty sklonu střechy a v podélném směru hodnoty sněhového zatížení S K [kg/m 2 ]. Dle ČSN EN [5] a dle DIN POKLÁDKA FALCOVANÝCH TAŠEK 22 23

13 Sněhové zachytávače se montují vždy do středu tašky a musí být upevněny min. 2 hřebíky. Počet příponek se nemění a není tedy závislý na množství použitých sněhových zachytávačů. Postup montáže: předvrtejte nejprve 2 otvory naneste těsnící hmotu přišroubujte zlehka držák před dotažením šroubu zasuňte jestě dospodu falcovací proužek a krycí lištu krycí lištu zafixujte zafalcováním (viz obr ) jovacími matkami. Držáky stoupací plošiny a bezpečnostní háky se montují stejně jako držáky sněholamu P1 Do sněholamu se použijí trubky z legovaného hliníku o průměru 15 mm. Spoje se sešroubují propo- Zafalcování krycí lišty: 25 krycí lišta falc 26 držák sněholamu krycí lišta falc držák sněholamu P2 P3 SNĚHOLAMY DRŽÁKY SOLÁRNÍCH PANELŮ Držák hliníkového trubkového sněholamu má tři otvory na trubky. Může se montovat pouze na plné bednění (24 mm). Bednění se pokryje lepenkou nebo vhodnou difúzně otevřenou fólií a sněholamy se upevní stavitelnými šrouby 10/120, které jsou součástí dodávky. Na každý držák přijdou 2 šrouby. 23 Upevnění PREFA držáků se provádí pomocí přiložených šroubů do kontralaťí eventuelně do krokví. Na 1 m 2 plochy kolektoru je nutné použít dva kusy držáků. Postup montáže je stejný jako u držáků sněholamů (viz. str. 24 a 25). 27 držák krytka POKLÁDKA FALCOVANÝCH TAŠEK 24 25

14 STOUPACÍ PLOŠINA A DRŽÁK PLOŠINY Montáž a použití: Stoupací plošina musí vždy být montována na plné bednění, i přesto, že falcovaná taška je pokládaná na latích. Držák se umístí na horizontální střed tašky tak, aby nepřesahoval přes spodní ohyb. Aby nedošlo k deformaci spodního falcu, instaluje se pod tašku na bednění dle obr. 28 podložka o tl. 10mm (bod 3). Mezi držák a tašku se nanese silikon a pod držákem se podvlékne falcovací pásek. Držák se vruty připevní skrz tašku k bednění. Pak se přikryje krytkou, která je nasazena do horního falce tašky a ohnuta tak, aby se mohla přichytit hřebikem vedle tašky do bednění. Páskem se přifalcuje k držáku. Držák se nastaví do vodorovné polohy dle střešního sklonu (0-55 ) a šroubem zajistí. BEZPEČNOSTNÍ HÁKY DLE EN 517B 29 Bezpečnostní háky dle EN 517B Připevnění Krytka držáku Montáž střešních bezpečnostních háků dle EN 517B se provádí vruty, které jsou součástí dodávky do středu krokve. Držák stoupací plošiny Montáž Stoupací plošina 28 Upozornění! Stoupací plošina musí být namontována na minimálně dva odpovídající držáky a uchycena k nim pomocí šroubů M6 x 60mm se speciální matkou. Maximální vzdálenost držáků je 900 mm a maximální přesah stoupacích plošin je na obě dvě strany 100 mm. Minimální velikost spodních krokví je 60/30mm. Spojovací materiál vruty, kotvící šrouby, falcovací pásek jsou součástí dodávky držáků stoupacích plošin. BEZPEČNOSTNÍ HÁKY DLE EN 795 Zákonodárce zavazuje architekty, stavební firmy, projektanty, správce objektů a také malé stavebníky, aby zajistili na střeše bezpečnostní opatření, která budou sloužit i pro budoucí údržbu střechy. Osoba, která se pohybuje po střeše, musí používat v rámci bezpečnostních předpisů předepsané osobní ochranné pomůcky pro jejich připevnění musí být na střeše vhodný a povolený systém - PREFA bezpečnostní háky dle EN 795. Montáž je možná na bednění nebo na latě. Obr. 30: V oblasti montáže bezpečnostního háku PREFA se musí upevnit 2 další latě přes 3 krokve. Držák stoupací plošiny Podložka (tl. 10 mm) Falcovací pásek Krytka držáku Nezapomeňte na fotodokumentaci správného připevnění na střechu. 30 POKLÁDKA FALCOVANÝCH TAŠEK 26 27

15 Obr. 31: Umístěte horní část bezpečnostního háku v místě montáže na střed krokve a označte oba body pro vrtání Obr. 32: Označte si body pro vrtání do dřeva pod taškou provrtáním tašky menším vrtákem, abyste později přesně namontovali pod tašku podložku bezpečnostního háku. Po označení odstraňte falcovanou tašku a vyvrtejte otvory o Ø 11 mm. 31 Obr. 35: Po montáži podložky položte předvrtanou tašku. Následně bezpečnostní hák s nalepeným těsněním přišroubujte šrouby s šestihranou hlavou M 10, pod které přijdou těsnící kroužky. Pozor: těsnění nesmí být poškozeno. Moment utažení: 10 Nm Obr. 36: Bezpečnostní hák PREFA dle EN 795 po montáži 35 Obr. 33: Vyvrtejte otvory pro šrouby: cca Ø 20 x 18 mm. Tip: dřevo je možno odfrézovat i vrtákem na dřevo o Ø 13 mm Obr. 34: Připevněte podložku bezpečnostního háku přiloženými originálními vruty. Minimální hloubka zapuštění vrutu do krokve (ne bednění nebo kontralať) musí být 80 mm. Pokud přiložené vruty 8 x 220 mm jsou s ohledem na konstrukci příliš dlouhé nebo krátké, je nutno je nahradit vhodnějšími ŠTÍTOVÉ LEMOVÁNÍ proveďte pravoúhlý ohyb přesahu falc. tašky přes kraj střechy (obr. 37) připevněte hřebíky (každý metr) upevňovací element závětrné lišty ve tvaru ZET k horní hraně štítového prkna poté zavlékněte závětrnou lištu PREFA za spodní část ZET lišty a ručně přivřete horní část za ohyb tašky (obr. 38) POKLÁDKA FALCOVANÝCH TAŠEK 28 29

16 40 s klempířskou příchytkou Tip: Dovření lišty k ohybu tašky provádějte přiložením hranolu z vnější strany a protiúdery dřevěného kladiva. Přední díl lemování: Po položení se u falc. tašek upraví horní falc tak, aby na něj mohl být zavěšen rovný přední díl lemování. Nastřihněte falc u vlny (obr. 46) a přizvedněte ho šolajznou (obr. 47). Vlnu falce kladivem sklepněte na plocho (obr. 47, 48), aby vznikl stejnoměrný falc. Nástřih tašky u stykového překrytí není nutný. Nyní můžete přední díl (čelní plech) bez problémů zaháknout za tašky. komín OPLECHOVÁNÍ KOMÍNŮ Provádí se běžným způsobem. Připravte si stojaté falce ohnutím okraje falc. tašky (30 mm) pro spo- boční díl jení zafalcováním s falcem lemování. Boční díl lemování: Délka bočního dílu se řídí délkou celých falc. tašek. Zasuňte na spodním konci boční díl pod tašky. Na horním okraji by měl boční díl přečnívat asi u varianty V1: 150 mm a u varianty V2: 70 mm nad horní hranou tašek čelní plech klempířská příchytka falc. taška PREFA POKLÁDKA FALCOVANÝCH TAŠEK 30 31

17 Zadní díl lemování, Varianta 1: Zafalcujte zadní díl běžným pokrývačským způsobem a nechte jeho konec přesahovat asi o 15 cm nad horní hranu bočních tašek. Stojatou drážku na úrovni horní hrany tašky položte dle obr. 51 a upravte horní díl lemovaní pro položení podkladního pásu pro další řady tašek. 52 Zadní díl lemování, Varianta 2: Zafalcujte zadní díl běžným pokrývačským způsobem a nechte ho o 50 mm delší než jsou sousední tašky (viz. obr. 57). Kraj plechu ohněte zpět, délku zarovnejte (viz. obr. 56) a pomocí kolíku vytvořte pro tašku vlnu (viz. obr. 58). Oplechování je dokončeno, s pokládáním tašek je možné pokračovat. 56 příchytka Podkladní pás PREFA musí být vystřižen a ukotven přesně, aby navázal na průběžnou řadu tašek (viz. obr. 53). Jako ochrana proti zatečení nebo zafouknutí sněhu se lepí těsnící pásek (obr. 52). Kotvení podkladního pásu je provedeno žárově pozinkovanými hřebíky (25 mm délky) do bednění. Jejich počet závisí na počtu otvorů v každém podkladním pásu. Směr pokládky falcovaných tašek PREFA nad komínem je stejný jako u stávající střešní plochy. (obr. 55) I u malých komínů se doporučuje provést rozměření a šnůrování LEMOVÁNÍ STŘEŠNÍCH OKEN Materiál: stejná legura, barevná a povrchová úprava jako u krytiny, 8 standardních barev, STUCCO Pozor: Pokud je sklon střechy menší než 20, musí být při zavléknutí tašek za zadní díl lemování použita těsnící páska. zadní díl 2 boční díly přední díl 59 POKLÁDKA FALCOVANÝCH TAŠEK 32 33

18 MONTÁŽ ÚŽLABÍ Délka jednotlivých úžlabních plechů nesmí přesáhnout 3000 mm. Boční falce se vytvoří oboustranně v šíři 40 mm. Šířka úžlabí je závislá na tvaru střechy a na konkrétních podmínkách. Pokládku falc. tašek provádějte vždy směrem k úžlabí. Tím zabráníte v těsné blízkosti úžlabí při sesuvu sněhu či ledu nadzvednutí vln tašek. usadťe tašku podle šňůrování narýsujte vnitřní hranu přehybu úžlabí a tašku ustřihněte s přidáním cca 35 mm (obr ). sklepněte vlnu v místě ohybu hrany tašky hranu tašky pomocí komínkových kleští nebo dřevěného kladiva a latě zahněte o 180 dolů tašku zavlékněte za úžlabí a přichytťe ji příchytkou. Protože u hrany přehybu došlo díky sklepnutí vlny k protažení tašky, je nutné nejlépe pomocí zkosené dřevěné tyčky nebo topůrka vyklepat vlnu do původního stavu. Tím se zabrání deformaci tvaru 65 tašek (obr ) úžlabní prkno Bezpečnostní úžlabí PREFA: V těchto případech je bezpečnostní úžlabí pro maloformátové tašky PREFA doporučováno: od střešního sklonu 12 od nadmořské výšky 600 m.n.m. v horských oblastech s vyšší sněhovou zátěží Výhody: odolnost proti zafouknutí sněhu a průniku vody při návalových deštích na základě dalšího ohybu. průmyslově vyrobený přesný produkt kapilární signy v oblasti přeložení snadné spojování díky kónickému tvaru Použití bezpečnostního úžlabí doporučuje firma PREFA. Na základě svých zkušeností se klempíř rozhoduje, zda bezpečnostní úžlabí použije či ne. Bezpečnostní úžlabí Utopené úžlabí falcovaná taška PREFA příchytka pojistná bitumenová hydroizolace úžlabní plech min. 25 mm PREFA oproti klasickým úžlabním plechům nabízí zvýšenou jistotu proti pronikání vlhkosti způsobené táním sněhu či dešťovými srážkami v této exponované oblasti. Bezpečnostní úžlabí PREFA pojistná bitumenová hydroizolace falcovaná taška PREFA úžlabní prkno POKLÁDKA FALCOVANÝCH TAŠEK 34 35

19 PROVEDENÍ NÁROŽÍ A HŘEBENE Existuje několik možností řešení nároží a hřebene podle tvaru střechy a funkčních vlastností: a) Osazení nároží i hřebene malými hřebenáči Proti zafouknutí prachového sněhu nebo zatečení při intenzívních deštích je nutné kraje tašek ohýbat a připevňovat na nárožní, příp. na hřebenovou lať (obr. 68). Nedosahuje-li poslední řada tašek více jak polovinou jejich délky k hřebeni, dokrýjte plechem Prefalz (upravte tašku jako na str Přední díl lemování). b) Provedení jednoduchého falcu z krytiny Před zfalcovaní protilehlých tašek přes hřeben smáčkněte jejich střední vlny (obr. 70). Poté tento záhyb položte na stranu a zfalcujte tašky c) Výroba hřebene z hliníkového svitku PREFALZ Provedení hřebene z naohýbaného plechu Prefalz přichází v úvahu tehdy, pokud vzdálenost mezi poslední řadou tašek a vrcholem hřebene je menší jak 150mm. Upravte vlny tašek stejně jako na str. 31 (Přední díl lemování komínu) a plechování zavlékněte za tašky (obr. 72). Strojní nářadí Prefa Rilák Prefa a ohýbačka Prefa umožňují jednoduché a rychlé zpracování tašek v oblasti hřebene, nároží a návazného oplechování. Toto nářadí je velice dobře uzpůsobeno pro práce na střeše a jeho obsluha je jednoduchá Na místech překrytí vlnu vyklepat. Výška latí je dána sklonem střechy. Střední vlnu tašky pomocí riláku nakrepujte (obr. 73). Poté dle potřeby ohněte 40 mm POKLÁDKA FALCOVANÝCH TAŠEK 36 37

20 MONTÁŽ HŘEBENÁČŮ MALÝCH Aby byly hřebenáče rovně položeny, označte si barevnou šňůrou střed hřebenové latě. 78 U hřebenáčů v místech vln tašek vystřihněte obloučky šroub s těsněním šroub s těsněním 79 hliníkové hřebenáče PREFA Jet-Lüfter perforace hřebík falcované šindele PREFA samolepící těsnící klín PREFA šroub s těsněním ve středu vlny falcované tašky PREFA ROZDĚLOVACÍ HŘEBENÁČ výroba rozdělovacího hřebenáče je popsána v oddíle Falcované šablony na straně 84. ODVĚTRÁNÍ HŘEBENÁČEM JET-LÜFTER Originální hřebenáč Prefa Jet-Lüfter má krycí plech. Přesto proveďte ohyb 4 cm krytiny na konci bednění, abyste zcela zamezili zafouknutí sněhu (obr. 79). poslední řada tašek musi být položena tak, aby u hřebene vznikla mezera 80 mm. dodržte dilatační spáry cca 5 mm mezi jednotlivými hřebenáči. obě krytky vysuňte a zároveň tím propojte hřebenáče. Vrchní kryt jedním nytem 4,1 mm zafixujte. poté odstraňte ochrannou fólii z těsnícího klínu a dolepte jej. hřebenač Prefa Jet-Lüfter připevněte šrouby s těsněnim po cca 600 mm. Ukončovací hřebenáč usaďte a přinýtujte. Upozornění: falcované tašky se přišroubovávají vždy ve středu vlny! 80 POKLÁDKA FALCOVANÝCH TAŠEK 38 39

21 VÝLEZOVÉ OKNO PRO FALCOVANÉ TAŠKY, ŠINDELE, ŠABLONY označte si velikost dřevěného rámu na boční lemování okna) obr.81, 82 - u tašek vždy mimo vlnu. Pak dokryjte krytinu nad horní rám okna a v označeném místě krytinu ohýbejte (obr. 83). Zavlékněte přední i boční díl lemování výlezového okna za krytinu vyřízněte Zadní lemování okna ohněte zpět a dle potřeby zkraťte tak, aby vznikl ohyb pro zavléknutí průběžné řady krytiny (u falc. tašek můžete postupovat stejně jako na str Zadní díl lemování komínu) mm (okno 600 x 600) 490 mm (okno 440 x 520) Užívá se jen pro nezateplené podkrovní prostory! Montáž: Položte krytinu (tašky, šindele, šablony) do výše spodního rámu okna. Na latích (bednění) si označte rozměry vyříznutí otvoru. Dále si narýsujte podél rámu místo vzniku stojaté drážky (napojení 83 POKLÁDKA FALCOVANÝCH TAŠEK 40 41

22 ŘEŠENÍ ODSKOKU STŘEŠNÍ PLOCHY Pokládka se provede pomocí dvou podkladních pásů: První podkladní pás (1806x150 mm) připevněte jako obvykle a založte první řadu tašek Druhý podkladní pás s vlnami krátký (600x150 mm) se přibije na tuto řadu skrz tašky 86 NAPOJENÍ FALCOVANÉ TAŠKY NA NÁSTŘEŠNÍ ŽLAB Nástřešní žlab namontujte s přihlédnutím k dilataci a upevněte pomocí příchytek. Na horním okraji vyspádovaného nástřešního žlabu proveďte 2 cm zpětný ohyb rovnoběžně s okapní hranou (nikoliv dle spádu žlabu). Za tento ohyb pomocí příchytek ho připevněte k podkladu Před přibitím přilepte těsnící pásku na první řadu tašek tak, aby podkladní pás byl o cca 25 mm přeložen a vytvořila se tím mezera ke snadnému zavléknutí druhé řady tašek. 88 Na podkladním pásu (1806x150 mm) vytvořte dva ohyby viz. detail níže (obr.93) falcované tašky PREFA alu - nástřešní žlab PREFA Podkladní pás krátký 600 mm Podkladní pás mm patentovaná příchytka PREFA event. těsnící páska podkladní pás nástřešní žlab žárově pozinkovaný hřebík 28/ POKLÁDKA FALCOVANÝCH TAŠEK 42 43

23 PROSTUPOVÁ TAŠKA Prostupová taška pro falcované tašky Prefa má tvar půlené tašky s přivařeným kónickým nástavcem. Universální prostupová taška (dvoudílná) v pokryté ploše (obr. 98). Montáž: usadťe prostupovou tašku na místo (obr. 94) označte si velikost průchodu a vyřízněte bednění prostupovou tašku s nástavcem napevno namontujte manžetu nástavce odvětrání povytáhněte asi o 5 cm, podmázněte silikonem a znovu naražte zpět Zfalcování prostupu Pokud máte velikost a umístění sanitárního odvětrání již danou a originální prostupovou tašku Prefa není možné použít, připravíte si vlastní prostupový prvek z plechu Prefalz (obr. 95) ODVĚTRÁVACÍ TAŠKA Odvětrání střechy dosáhnete s použitím odvětrávacích tašek, které se v odpovídajícím počtu pokládají do poslední celé řady falcovaných tašek. Dbejte na to, aby odvětrávací tašky měly stejnou povrchovou úpravu jako tašky základní (stucco nebo hladké). Při pokládce na plné bednění je nutné vyříznout dostatečný otvor. 99 Následně zabudujete takto připravený vlastní prostup do položené střešní krytiny Prefa (obr ). 97 POKLÁDKA FALCOVANÝCH TAŠEK 44 45

24 VÝMĚNA JIŽ POLOŽENÉ KRYTINY Odborně provedená výměna falcované tašky nesmí být viditelná. Bezvadného výsledku dosáhnete, budete-li aplikovat tento postup: Pomocí šolajzny přizvedněte horní podélný falc poškozené falcované tašky (obr. 100). promáčknutí 100 Před nasunutím nové tašky sklepněte v horní části obě vnější vlny a horní falc trochu pootevřete. Novou tašku lze položit přes tašku spodní vlnami na sebe (obr. 104). Výjimkou je prostor úžlabí. Nadzdvihněte falc a obě příchytky opět navlékněte. Falc horní tašky otevřete a pak podvlékněte do falce tašky spodní (obr. 105). 104 Zatlačením uvolněte tašku z falce (obr. 101). Falcovacími kleštěmi uvolněte obě příchytky z falce a vytáhněte tašku směrem dolů (obr. 102). Horní falc nové tašky pootevřete tak, aby se dala zavléknout příchytka, resp. aby se taška dala nafalcovat (obr. 103). promáčknutí 101 Pomocí falcovacích kleští 45 opatrně smáčkněte oba falce k sobě. Falc zarovnejte pomocí kladiva a kleští (obr. 106). Falc mezi vlnami pečlivě upravte do původní podoby (obr. 107) POKLÁDKA FALCOVANÝCH TAŠEK 46 47

25 POKLÁDÁNÍ FALCOVANÝCH ŠINDELŮ mít tloušt ku min. 24 mm (1 coul). Jako separační vrstvu doporučujeme použít nepískovanou střešní lepenku nebo difúzně otevřenou fólii určenou pro položení na bednění. Falcované šindele Prefa umožňují obě provedení střešního pláště: větranou střešní konstrukci nebo nevětranou střešní konstrukci. Falcované šindele Prefa jsou co do materiálu a barevného provedení stejné jako falcované tašky Prefa. Podobně jako tašky hodí se šindele na pokrytí nové střechy, ale stejně tak i k rekonstrukci střechy staré: zatížení na 1m 2 činí pouze 2,50 kg/m 2, a proto jsou zvlášt vhodné k pokrývání starých funkčních krovů. Patentovaný systém falců a příchytek zaručuje absolutní odolnost proti povětrnostním vlivům, zejména proti vichřicím. KONTROLA STŘECHY PŘED POKLÁDKOU Dbejte na to, aby konstrukce střechy byla dobře připravena k pokrytí a měla min. sklon od 25 = cca. 47%. 108 Falcované šindele Prefa se na rozdíl od falc. tašek Prefa mohou pokládat pouze na plné bednění, které musí VĚTRANÁ STŘEŠNÍ KONSTRUKCE (obr. 111, strana ) Popis viz str. 9. NEVĚTRANÁ STŘEŠNÍ KONSTRUKCE (obr. 112, strana ) Popis viz str. 9. PŘÍPRAVA A SMĚR POKLÁDKY Falcované šindele je vzhledem k jejich tvaru možné pokládat pouze ve směru zprava doleva. K připevnění falcovaných šindelů používejte vždy jednu příchytku a jeden žárově pozinkovaný hřebík 28/25, které jsou součástí dodávky krytiny. 109 sněhový hák 1/3 krytí příchytka MATERIÁL: lakovaný hliník, tl. 0,7 mm, dvouvrstvý kompozitní vypálený lak ROZMĚR: krycí plocha je 420 x 240 mm VÁHA: 1 m² = cca. 2,5 kg = 10 šindelů NOSNOST: max. 800 kg/m² (střešní konstrukce - kontralatě s os. vzdáleností max. 800 mm a plné bednění) STŘEŠNÍ SKLON: od 25 = 47 % POKLÁDKA: pouze plné bednění o min. tl. 24 mm s bitumenovým pásem PŘIPEVNĚNÍ: 1 patentovaná hliníková příchytka na 1 šindel = 10 příchytek/m 2 krytí 1/3 110 POKLÁDKA FALCOVANÝCH ŠINDELŮ 48 49

26 VĚTRANÁ STŘEŠNÍ KONSTRUKCE S DVOJITÝM BEDNĚNÍM A FALCOVANÝM ŠINDELEM PREFA 111 odvětrávací mezera falcovaný šindel PREFA podkladní pás pro falcované šindele PREFA krycí plech plné bednění min. 24 mm (1") kontralať 50 mm vysoká mm široká difúzně otevřená fólie ukotvení pozednice ochranná mřížka proti ptákům z perforovaného hliníku krokev sání POKLÁDKA FALCOVANÝCH ŠINDELŮ 50 51

27 NEVĚTRANÁ STŘEŠNÍ SKLADBA S JEDNODUCHÝM BEDNĚNÍM A FALCOVANÝM ŠINDELEM PREFA 112 odvětrání odvětrávací taškou nárožní/hřebenová lať: 30 mm široká, výška je různá v závislosti na sklonu střechy! hřebenáč min. 40 mm výška falcovaný šindel PREFA podkladní pás pro falcované šindele PREFA krokev bitumenový hydroizolační pás plné bednění min. 24 mm (1") krycí plech ukotvení pozednice možnost sání Je nutno prověřit stavebně-fyzikální vlastnosti a zohlednit příslušné normy. POKLÁDKA FALCOVANÝCH ŠINDELŮ 52 53

28 MONTÁŽ PODKLADNÍCH PÁSŮ Montáž podkladních pásů pro falcované šindele provádějte rovně po celé délce okapové hrany pomocí šňůrování. Podkladní pás musí být přibit pevně ve všech předvrtaných malých otvorech. Přenesený rozměr Rozšňůrování (Falcovaný šindel PREFA) Přenesený rozměr Přenesený rozměr Přenesený rozměr 113 podkladní pás pro falcované šindele PREFA max. 80 mm falcovaný šindel PREFA krycí plech 115 Odebraný rozměr Odebraný rozměr vytyčení pravého úhlu Poté se ve vertikálním směru vytýčí pravý úhel (obr. 114). Přesně zachovávejte zvolené třetinové krytí (dle rysek). U přerušené okapní hrany, ale také u vikýře a komínu, je nutné obnovit pokládku pomocí šňůrování a vytýčení pravého úhlu. 116 falc 114 přesah pro štítovou lištu POKLÁDÁNÍ FALCOVANÝCH ŠINDELŮ PREFA Stejně jako falcované tašky se i falcované šindele Prefa musí pokládat v řadách, avšak na rozdíl od falcovaných tašek pokládka falcovaných šindelů probíhá vždy zprava doleva. POKLÁDKA FALCOVANÝCH ŠINDELŮ 54 55

29 směr pokládky 30 mm navíc pro vytvoření drážky Směrnice: Montáž sněhových háků a jejich následné rozmístění probíhá v závislosti na sněhové zátěži a střešním sklonu. Schéma rozmístění je znázorněno v tabulce (T2). Ve svislém směru jsou uvedeny hodnoty sklonu střechy a v podélném směru hodnoty sněhového zatížení S K [ kg/m 2 ]. Dle ČSN EN [5] a dle DIN Falcovaný šindel usadťe přesně na místo a zasuňte do falců (obr. 119) Zatlačte falcovaný šindel nahoru a lehce ho doražte topůrkem kladiva. Falcovaný šindel připevněte ve vylisovaném zářezu příchytkou a pozinkovaným hřebíkem 28/ S1 Schéma rozmístění S1: 5 ks/m² Schéma rozmístění S2: 10 ks/m² Sněhové zatížení s K [kg/m²] Střešní sklon od [ ] S2 SNĚHOVÉ HÁKY PREFA PS Na střechu Prefa se na 1 m 2 podle střešního sklonu případně sněhových poměrů montuje 5 nebo 10 ks sněhových háků (dle obr. S1, S2). V polohách s vyšším sněhovým zatížením se musí množství sněhových háků zvlášť navrhnout. Také je nutné přihlédnout k množství háků nad plochami u dalších střešních konstrukcí jako je vikýř, úžlabí, komín. Sněhové zachytávače se montují vždy na místo, které je na jednotlivých šindelích vyznačeno značkou ST. Musí být upevněny min. 2 hřebíky. Počet příponek se nemění a není tedy závislý na množství použitých sněhových zachytávačů. POKLÁDKA FALCOVANÝCH ŠINDELŮ 56 57

30 SNĚHOLAMY Základem pro instalaci sněholamu je zpevňovací podložka, která sahá přes 2 řady falc. šindelů a na všech 4 stranách se nafalcuje na stávající krytinu. Na tuto podložku se namontují držáky trubkového sněholamu postupem stejným, jako u střešních tašek. Pak se nasunou hliníkové trubky sněholamu a připevní se. Montáž falcovacího pásku na krycí liště: Ohněte krycí lištu dolů a zajistěte ji spolu s falcovacím páskem (obr ) BEZPEČNOSTNÍ HÁKY DLE EN 795 Zákonodárce zavazuje architekty, stavební firmy, projektanty, správce objektů a také malé stavebníky, aby zajistili na střeše bezpečnostní držáky trubkového sněholamu zpevňovací podložka falc. šindel PREFA bitumenová lepenka opatření, která budou sloužit i pro budoucí údržbu střechy. Postup montáže najdete na stranách 27-28, Falcované tašky krycí lišta krycí lišta falcovací pásek držák sněholamu falc držák sněholamu ŠTÍTOVÉ LEMOVÁNÍ A NAPOJENÍ NA BOČNÍ OPLECHOVÁNÍ Ve směru pokládky šindelů vlevo dochází k napojování pomocí stojaté jednoduché drážky na štítové lemování, oplechování stěny vikýře či komínu nebo rámu střešního okna. V tomto místě pravoúhlého ohybu přes šikmý falc šindele (viz. obr 128) je nutné provést nastřižení a vyhnutí falce u zkracovaného šindele viz obr POKLÁDKA FALCOVANÝCH ŠINDELŮ 58 59

31 Odstřihněte část šindele (obr.129). Vyrobte nastřižením a vyhnutím jazýček (obr ). Takto připravenou zkrácenou část šindele zavlékněte a proveďte ohyb (obr ). 132 Další varianty stojaté drážky se provádí tak, aby nedošlo k ohybu přes falc šindele. Buď je možné vložit zkrácený šindel (obr ), anebo Pásový šindel (obr ) OPLECHOVÁNÍ KOMÍNŮ A ŠTRĚSNÍCH OKEN Provádí se běžným klempířským způsobem. Napojení se provádí stejně jako u falcovaných tašek STOUPACÍ PLOŠINA A DRŽÁK PLOŠINY Montáž a použití: Do zvolené pozice umístíme pod držák zpevňovací podložku. Mezi držák a podložku se nanese silikon a pod držákem se podvlékne falcovací pásek. Držák se vruty připevní skrz podložku k bednění. Pak se přikryje krytkou, která je nasazena do horního ohybu podložky a ohnuta tak, aby se mohla přichytit Prefa. Odpadá však nutnost formování vlny jako u falcované tašky (viz str ). hřebíkem vedle do bednění. Páskem se přifalcuje k držáku. Držák se nastaví do vodorovné polohy dle střešního sklonu (0-55 ) a šroubem zajistí. POKLÁDKA FALCOVANÝCH ŠINDELŮ 60 61

32 Upozornění! Stoupací plošina musí být namontována na minimálně dva odpovídající držáky a uchycena k nim pomocí šroubů M6 x 60 mm se speciální matkou. Spojovací materiál vruty, kotvící šrouby, falcovací pásek jsou součástí dodávky držáků stoupacích plošin. MONTÁŽ ÚŽLABÍ Montáž se provede obdobným způsobem jako u falcovaných tašek Prefa. Maximální vzdálenost držáků je 900 mm a maximální přesah stoupacích plošin je na obě dvě strany 100 mm. Minimální velikost spodních krokví je 60/30 mm. 141 Bezpečnostní úžlabí PREFA 142 falcovaný šindel Držák stoupací plošiny Montáž Jednoduché úžlabí Stoupací plošina Držák stoupací plošiny Podložka (tl. 10 mm) Zpevňovací podložka Falcovací pásek Krytka držáku bednění úžlabí POKLÁDKA FALCOVANÝCH ŠINDELŮ 62 63

33 V případě Falcovaných šindelů je při montáži úžlabí respektovat tuto zvláštnost: Při pokládce šindelů zprava doleva nesmí být použit jako první dělený šindel u úžlabí ve tvaru trojúhel-níku (viz. obr 145). První tvarovka musí mít vždy horní i dolní falc, za které je Správně! 144 zkrácený šindel možné provést zavléknutí. Za tímto účelem je někdy nutné vkládat jako druhou tvarovku zkrácený šindel, kterým dodržíte schéma krytí na jednu třetinu. Nejjednodušší variantou je použití Pásového šindele. Jeho větší délka nahradí obě zkrácené tvarovky šindelů. odborně provedená montáž MONTÁŽ NÁROŽÍ A HŘEBENE Upevněte falc. šindele přesahem 30 mm na nárožní a hřebenové latě ROZDĚLOVACÍ HŘEBENÁČ Výroba rozbočovací krytky hřebenáčů je popsána v oddíle Falcované ODVĚTRÁNÍ HŘEBENÁČEM JET-LÜFTER Pokládka hřebenáčů je stejná, jako u falcovaných tašek Prefa a pokračujte jako u střešních tašek (strana 36-38). (strana 38-39) ŘEŠENÍ ODSKOKU STŘEŠNÍ PLOCHY šablony na straně pravý úhel falc Špatně! 145 přesah pro spojení falce se zavětrovací (lemovací) lištou POKLÁDKA FALCOVANÝCH ŠINDELŮ 64 65

34 Jestliže si odskok střechy vyžádá první řadu s kratšími falc. šindeli, je třeba je zkrátit. 147 NAPOJENÍ ŠINDELŮ NA NÁSTŘEŠNÍ ŽLAB Nástřešní žlab se montuje horizontálně po celé délce okapní hrany. Originál podkladního pásu pro falcované šindele Prefa přizpůsobte na nástřešní žlab (obr ). Další řada falc. šindelů pak může být položena přes celou šířku těsnící páska podkladní pás příchytka PREFA falcovaný šindel PREFA žárově pozinkovaný hřebík 28/30 nástřešní žlab Hotové pokrytí odskoku střechy. 149 oplechování patentovaná příchytka PREFA event. těsnící páska žárově pozinkovaný hřebík 28/30 střešní lepenka podkladní pás nástřešní žlab Nárys nástřešní žlab nastřihnout a přehnout sešikmení ve spádu nástřešní žlab 151 oplechování POKLÁDKA FALCOVANÝCH ŠINDELŮ 66 67

35 PROSTUPOVÁ TAŠKA Prostupová taška sahá přes dvě řady falc. šindelů a boční stranou může být namontována kdekoli. VÝMĚNA FALCOVANÉHO ŠINDELE PREFA Pomocí šolajzny přizvedněte falc. Falc. šindel na obou stranách prostupu ohněte do výšky 3 cm. 152 Uvolněte příchytku a vyjměte poškozený falcovaný šindel směrem dolů. 155 Nasadťe nástavec odvětrání a zmáčkněte falce a příchytky po obou stranách. Nasuňte nový falc. šindel a pečlivě upravte falc. Falc na horní hraně přizpůsobte tak, aby šly nasadit další falcované šindele. Odborně provedená výměna šindele nesmí být poznat ODVĚTRÁVACÍ TAŠKA Její způsob pokládky je stejný jako u falcovaných tašek (viz str. 41). 158 POKLÁDKA FALCOVANÝCH ŠINDELŮ 68 69

36 Falcované šablony Prefa jsou co do materiálu a barevného provedení stejné jako vysoce jakostní tašky a šindele stejné značky. Hodí se jak na nové střechy, tak i na rekonstrukce střech starých. Jejich hmotnost je pouze 2,60 kg/m 2, a proto jsou zvlášt vhodné k pokrývání starých ještě funkčních krovů. Patentovaný systém falců a příchytek zaručuje absolutní odolnost proti povětrnostním vlivům, zejména vichřicím. POKLÁDÁNÍ FALCOVANÝCH ŠABLON MATERIÁL: lakovaný hliník, tl. 0,7 mm, dvouvrstvý kompozitní vypálený lak ROZMĚR: krycí plocha 290 x 290 mm ŠŇŮROVÁNÍ: (od špičky ke špičce): 436 mm VÁHA: 1 m² = cca. 2,6 kg = 12 šablon NOSNOST: max. 800 kg/m² (střešní konstrukce - kontralatě s os. vzdáleností max. 800 mm a plné bednění STŘEŠNÍ SKLON: od 25 = cca. 47 % POKLÁDKA: pouze plné bednění o min. tl. 24 mm s bitumenovým pásem PŘIPEVNĚNÍ: 1 patentovaná hliníková příchytka na 1 šablonu = 12 příchytek/m 2 KONTROLA STŘECHY PŘED POKLÁDKOU Dbejte na to, aby vlastní konstrukce střechy byla dobře připravena k pokládce a měla minimální sklon 25 = cca. 47%. Falcované šablony Prefa se na rozdíl od falc. tašek Prefa mohou pokládat pouze na plné bednění, které musí mít tloušt ku VĚTRANÁ STŘEŠNÍ KONSTRUKCE (obr. 170, strana 72+73) Popis viz str. 11. NEVĚTRANÁ STŘEŠNÍ KONSTRUKCE (obr. 171, strana 74+75) Popis viz str. 11. SMĚR POKLÁDKY minimálně 24 mm (1 coul). Maximální šířka prken je 16 cm. Jako separační vrstvu doporučujeme použít nepískovanou střešní lepenku nebo difúzně otevřenou fólii, určenou pro pokládání na bednění. Směr pokládky je možné volit jak zleva doprava, tak i zprava doleva. Zvolený směr je nutno zachovat. Nikdy neprovádějte pokládku ke středu (s výjimkou prostupů a průniků). Každá falc. šablona se připevní jednou příchytkou a žárově pozinkovaným hřebíkem 28/25, které jsou součástí dodávky. Kde se spolu se šablonami montují i sněhové háky, odpadá použití příchytky (pouze u falc. šablon). Pro založení a ukončení krytí se používají Okapové šablony a Hřebenové šablony (jejich spotřeba je 2,33 ks/bm). Tyto prvky jsou také třeba při horizontálním napojování na přední díly oplechování komínů, střešních oken, zdí vikýřů apod. 159 POKLÁDKA FALCOVANÝCH ŠABLON 70 71

37 VĚTRANÁ STŘEŠNÍ KONSTRUKCE S DVOJITÝM BEDNĚNÍM A FALCOVANOU ŠABLONOU PREFA 160 odvětrávací mezera falcovaná šablona PREFA podkladní pás pro falcovanou šablonu PREFA krycí plech plné bednění min. 24 mm (1") kontralať 50 mm vysoká mm široká difúzně otevřená fólie ukotvení pozednice ochranná mřížka proti ptákům z perforovaného hliníku krokev sání POKLÁDKA FALCOVANÝCH ŠABLON 72 73

38 NEVĚTRANÁ STŘEŠNÍ SKLADBA S JEDNODUCHÝM BEDNĚNÍM A FALCOVANOU ŠABLONOU PREFA 161 nárožní/hřebenová lať: 30 mm široká, výška je různá v závislosti na sklonu střechy! hřebenáč min. 40 mm výška odvětrání odvětrávací taškou falcovaná šablona PREFA podkladní pás pro falcované šablony PREFA krokev bitumenový pás nebo fólie plné bednění min. 24 mm (1") krycí plech ukotvení pozednice možnost sání Je nutno prověřit stavebně-fyzikální vlastnosti a zohlednit příslušné normy. POKLÁDKA FALCOVANÝCH ŠABLON 74 75

39 PŘÍKLAD POKLÁDKY SEDLOVÉ STŘECHY S VIKÝŘI 162 hřebenáč malý střešní okno hřebenáč PREFA JET - LÜFTER hřeben komín přechodový plech úžlabí hřebenáč malý dokrývací plech odvětrávací taška štít štít K = 1744 mm délka podkladního pásu = 4 šablony (šňůrování 436 mm) okapová hrana POKLÁDKA FALCOVANÝCH ŠABLON 76 77

40 MONTÁŽ PODKLADNÍCH PÁSŮ POKLÁDKA FALCOVANÝCH ŠABLON PREFA 167 prostor štítu oblast bočního lemování 163 rozměr šňůrování = 436 mm - délka podkladního pásu = 1744 mm Podkladní pás se přibíjí pomocí dodávaných hřebíků do všech vyražených malých otvorů. Velké otvory nepřibíjet, slouží pouze pro manipulaci ve výrobě. Montáž: Před montáží podkladního pásu provedťe horizontální šňůrování pro přesné založení horní hrany podkl. pásu. Přesah podkladního pásu přes okapovou hranu nesmí být větší než 80 mm. S montáží podkladního pásu začněte nejprve na štítové straně (obr ). Přibijte podkladní pás do všech malých otvorů zasuňte šablonu do falce a srovnejte ji podle vertikálního šňůrování šablonu připevněte ve vylisovaném zářezu dodanou patentovanou příchytkou a žárově pozinkovaným hřebíkem 28/25 (obr. 168). SNĚHOVÉ HÁKY PP Na střechu Prefa se na 1 m 2 podle střešního sklonu případně sněhových poměrů montují 3, 6 nebo 12 ks sněhových háků (dle F1, F2, F3). V polohách s vyšším sněhovým zatížením se musí množství sněhových háků zvlášť navrhnout. Také je nutné přihlédnout k množství háků 168 nad plochami u dalších střešních konstrukcí jako je vikýř, úžlabí, komín. Směrnice: Montáž sněhových háků a jejich následné rozmístění probíhá v závislosti na sněhové zátěži a střešním sklonu. POKLÁDKA FALCOVANÝCH ŠABLON 78 79

41 Schéma rozmístění F1: 3 ks/m² Schéma rozmístění F2: 6 ks/m² Schéma rozmístění F3: 12 ks/m² Sněhové zatížení s K [kg/m²] Střešní sklon od [ ] BOČNÍ NAPOJENÍ FALCOVANÝCH ŠABLON NA OPLECHOVÁNÍ U každého bočního napojení šablon na oplechování štítového lemování, oplechování stěny vikýře či komínu nebo rámu střešního okna je nutné provést nastřižení a vyhnutí falce u zkrácené šablony viz obr Schéma rozmístění je znázorněno v tabulce (T3). Ve svislém směru jsou uvedeny hodnoty sklonu střechy a v podélném směru hodnoty sněhového zatížení S K [kg/m 2 ]. Dle ČSN EN [5] a dle DIN Sněhové háky se umísťují do vrcholu šablony a zároveň ji upevňují k bednění. Nahrazují příchytky. K uchycení je potřeba minimálně 2 hřebíků. 169 F F2 F3 172 POKLÁDKA FALCOVANÝCH ŠABLON 80 81

42 OPLECHOVÁNÍ KOMÍNŮ A STŘEŠNÍCH OKEN Oplechovani kominů a střešnich oken musí být provedeno odborně. Napojení se provede obdobným způsobem, jako u falcovaných tašek a šindelů Prefa (strana 31, 32). 175 OPLECHOVÁNÍ ÚŽLABÍ Postup oplechování úžlabí je stejný jako u falcovaných tašek a šindelů PREFA. 178 falcovaná šablona PREFA Bezpečnostní úžlabí PREFA U bočního napojení je nutné provést stejnou úpravu šablon jako je popsáno na straně 81. Krytky příchytek hřebenových šablon (detail obr. 200, str. 87). plech úžlabí STOUPACÍ PLOŠINA A DRŽÁK PLOŠINY Při montáži stoupací plošiny se postupuje stejně jako u falcovaného BEZPEČNOSTNÍ HÁKY DLE EN 795 Zákonodárce zavazuje architekty, stavební firmy, projektanty, správce objektů a také malé stavebníky, aby zajistili na střeše bezpečnostní opatření, která budou sloužit i pro budoucí údržbu střechy. 176 šindele (str ). Montážní postup viz str , Falcované tašky PREFA. 177 MONTÁŽ NÁROŽÍ Upevněte falcované šablony za jejich ohyb (min. 30 mm) k nárožní lati pomocí hřebíků a osaďte malé hřebenáče. MONTÁŽ HŘEBENE Varianta A Ukončení pokládky u hřebene zkrácením základních šablon. 179 Jednoduché úžlabí 180 Varianta B bednění úžlabí Provedení pomocí hřebenových šablon a plechu PREFALZ. POKLÁDKA FALCOVANÝCH ŠABLON 82 83

43 ODVĚTRÁNÍ HŘEBENÁČEM JET-LÜFTER Při montáži hřebenáčů Prefa Jet - Lüfter se postupuje stejně jako ROZDĚLOVACÍ HŘEBENÁČ Nejprve upravte a osaďte poslední dva hřebenáče na oba vrcholy nároží. Oba díly přeložte cca o 10 mm a přišroubujte je vruty k nárožní, i hřebenové lati (obr. 183). Poté vezměte zbytek (cca půlku) malého hřebenáče a vystřihněte z něho základní tvar. Pomocí speciálních krepovacích kleští vytvarujte konečnou podobu krycí tvarovky (obr. 184). Nakonec tento prvek připevněte k hřebenové lati a pokračujte v osazování dalších malých hřebenáčů (obr. 185). u falcovaných tašek a šindelů (strana 40-41) Další řada falc. šablon pak může být položena přes celou šířku střechy (obr. 187). Hotové pokrytí odskoku střechy (obr. 188). NAPOJENÍ FALCOVANÝCH ŠABLON NA NÁSTŘEŠNÍ ŽLAB Nástřešní žlab se montuje horizontálně po celé délce okapní hrany. Originál podkladního pásu pro falcované šindele PRE- Varianta A 187 Varianta B 188 FA přizpůsobte na nástřešní žlab (obr ) příchytka PREFA falcovaná šablona PREFA ŘEŠENÍ ODSKOKU STŘECHY V místech odskoku střechy si musí zpracovatel zpravidla zhotovit nejprve oplechování okapní hrany. To umožní začít pokládku bez problémů pomocí okapové šablony Prefa (obr. 186). 186 oplechování střešní lepenka těsnící páska podkladní pás nástřešní žlab žárově pozinkovaný hřebík 28/30 Nárys sešikmení ve spádu nástřešní žlab nastřihnout a přehnout nástřešní žlab oplechování POKLÁDKA FALCOVANÝCH ŠABLON 84 85
