Albatros 2 Regulátor kotle RVS AVS75.. AVS37.. QAA75.. QAA74.. QAA5... Uživatelská příručka. Infrastructure & Cities

Transkript

1 s Infrastructure & Cities Albatros 2 Regulátor kotle Uživatelská příručka RVS AVS75.. AVS37.. QAA75.. QAA74.. QAA5... Verze 1.2 Regulátor B série CE1U2354en_ Technologie Budov

2 Siemens Switzerland Ltd Infrastructure & Cities Sector Technologie Budov Gubelstrasse Zug Switzerland Tel Siemens Switzerland Ltd. Subject to change 2 / 263 Technologie Budov

3 Obsah 1 Přehled Přehled typů Typologie Detail typu komunikace Bezpečnostní pokyny Pokyny pro správný chod produktu Montáž a instalace Předpisy Základní přístroj RVS Připojovací svorky RVS Rozšiřující modul AVS Připojovací svorky AVS Rozšiřující modul AVS Připojovací svorky AVS Připojovací svorky AVS Uvedení do provozu Základní přístroj RVS Obslužná jednotka AVS Prostorový přístroj QAA Prostorový přístroj QAA Prostorový přístroj QAA74 / AVS Bezdrátové přístroje Bezdrátový modul AVS Bezdrátový modul AVS Prostorový přístroj QAA Bezdrátové venkovní čidlo AVS Bezdrátový zesilovač AVS Kontrola rádiových komponentů Přehled nastavení Podrobný popis nastavení Časový program Prázdniny Topné okruhy Chladící okruhy TV Okruhy spotřeby a okruh bazénu Bazén Předregulátor / podávací čerpadlo Kotel Kaskáda Doplňkový zdroj Solár Kotel na dřevo / 263 Technologie Budov Obsah

4 6.14 Akumulační zásobník Zásobník TV Průtokový ohřev TV Konfigurace LPB Porucha Údržba / speciální režim Nastavení rozšiřujících modulů Test vstupů/výstupů Stav Diagnostika kaskády Diagnostika zdroje tepla Diagnostika spotřebičů Procvičení čerpadel a ventilů Seznam zobrazení Kódy poruch Kódy údržby Speciální provozní kódy Schémata zařízení Základní schémata Základní schéma RVS Typy zdrojů tepla Doplňkové funkce všeobecně Další funkce s přídavným modulem AVS75.3XX nebo směšovací skupinou Technické údaje Základní přístroj RVS Rozšiřující modul AVS Rozšiřující modul AVS Prostorový přístroj QAA Charakteristika čidla NTC 1 k NTC 10 k Pt Index / 263 Technologie Budov Obsah

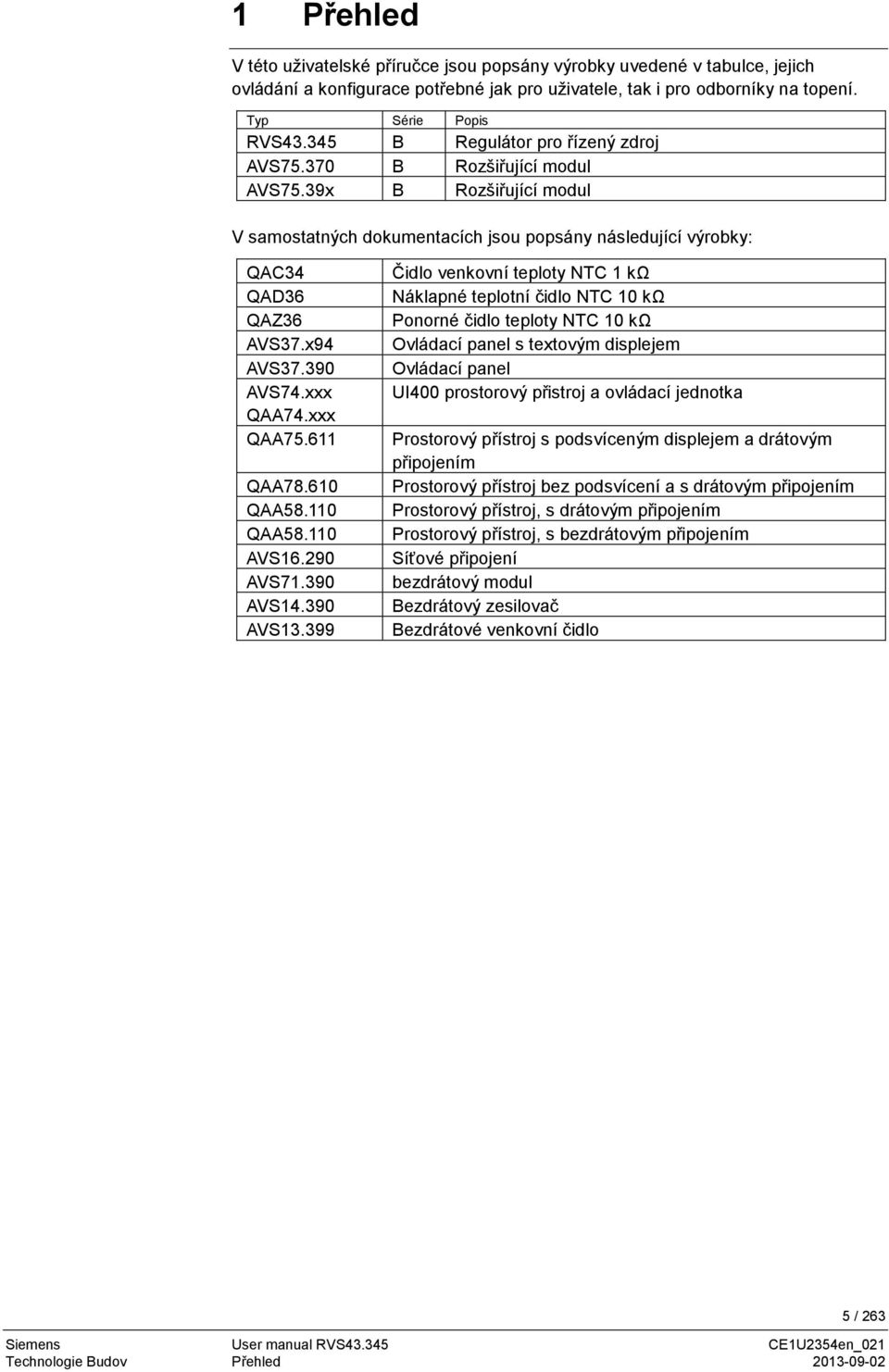

5 1 Přehled V této uživatelské příručce jsou popsány výrobky uvedené v tabulce, jejich ovládání a konfigurace potřebné jak pro uživatele, tak i pro odborníky na topení. Typ Série Popis RVS B Regulátor pro řízený zdroj AVS B Rozšiřující modul AVS75.39x B Rozšiřující modul V samostatných dokumentacích jsou popsány následující výrobky: QAC34 QAD36 QAZ36 AVS37.x94 AVS AVS74.xxx QAA74.xxx QAA QAA QAA QAA AVS AVS AVS AVS Čidlo venkovní teploty NTC 1 kω Náklapné teplotní čidlo NTC 10 kω Ponorné čidlo teploty NTC 10 kω Ovládací panel s textovým displejem Ovládací panel UI400 prostorový přistroj a ovládací jednotka Prostorový přístroj s podsvíceným displejem a drátovým připojením Prostorový přístroj bez podsvícení a s drátovým připojením Prostorový přístroj, s drátovým připojením Prostorový přístroj, s bezdrátovým připojením Síťové připojení bezdrátový modul Bezdrátový zesilovač Bezdrátové venkovní čidlo 5 / 263 Technologie Budov Přehled

6 1.1 Přehled typů Typologie Drátový prostorový přístroj Bezdrátový prostorový přístroj 6 / 263 Technologie Budov Přehled

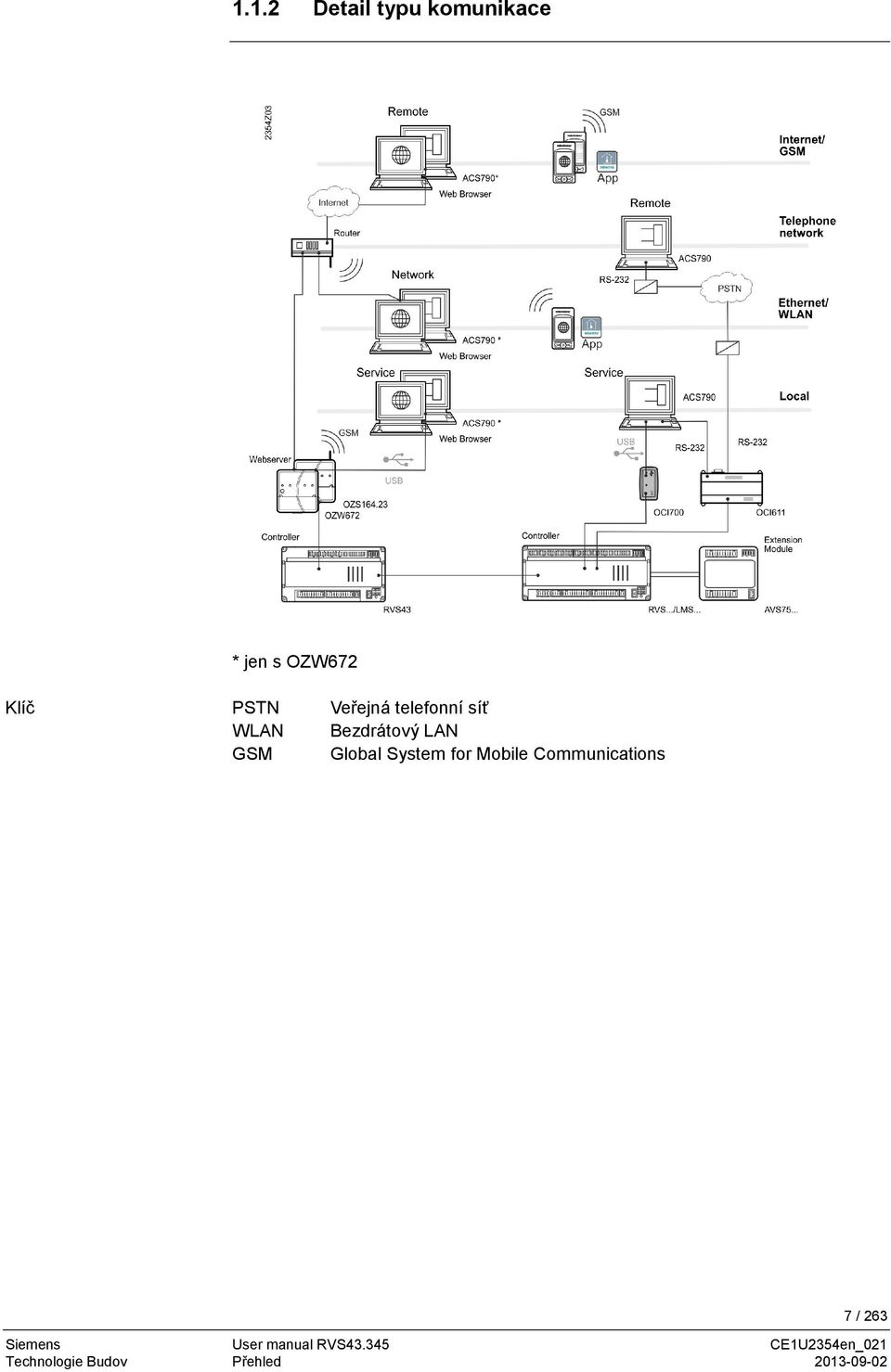

7 1.1.2 Detail typu komunikace * jen s OZW672 Klíč PSTN WLAN GSM Veřejná telefonní síť Bezdrátový LAN Global System for Mobile Communications 7 / 263 Technologie Budov Přehled

8 2 Bezpečnostní pokyny 2.1 Pokyny pro správný chod produktu. Přístroje je možné používat pouze v technických zařízeních budov podle popsaných aplikací. Přístroj musí splňovat všechny požadavky stanovené v bodě "Montáž a instalace. Pokud jej chcete používat. Přístroj musí splňovat všechny místní předpisy (pro montáž, atd.). Není dovoleno otvírat přístroj. Při nedodržení uvedených pokynů je záruka neplatná. 3 Montáž a instalace 3.1 Předpisy Elektrická instalace Před instalací musí být odpojeno elektrické napájení! Svorky pro nízké a malé napájení jsou umístěny odděleně. Pro vodičové zapojení musí být splněny požadavky bezpečnostní třídy II. Čidla, komunikace a napájecí kabely se nesmí být položeny ve stejném kabelovém kanálu Jedno čidlo nelze připojit na několik vstupů. 3.2 Základní přístroj RVS Umístění Montážní místo Cirkulaci vzduchu okolo přístroje je nutné zajistit tak, aby bylo odváděno teplo produkované regulátorem. Ve vzdálenosti nejméně 10 mm od regulátoru musí být k dispozici chladicí otvory, které jsou umístěny v horní a spodní části krytu. Prostor by neměl být přístupný a neměly by tu být žádné další předměty. Pokud je vestavěný přístroj chráněn dalším uzavřeným (izolačním) obalem, boční volné prostory musí být 100 mm. Přístroj je navržen tak, aby odpovídal směrnicím ochranné třídy II, a podle nich musí být také zabudován. Přístroj je možné zapojit do napájení teprve po úspěšně provedené montáži. Na svorkách a u chladících výřezů přetrvává nadále nebezpečí elektrického úderu. Přístroj nesmí být vystaven kapající vodě Provozní teplota přístroje je: C. Síťové kabely musí být jednoznačně odděleny od vodičů s nízkým napětím (čidla, komunikace), dodržujte vzdálenost minimálně 100 mm. Kotel Rozvaděč Speciální kryt, rozvaděč pro montáž na zeď 8 / 263 Technologie Budov Bezpečnostní pokyny

9 2358M01 B B1 2359Z09 Instalace Přišroubování Na DIN lištu A2 A1 B1 B2 2359Z11 A: Montáž / B: Demontáž Poznámka: Pro montáž na DIN lištu je potřeba montážní klip! Rozměry a nákres otvorů pro vrtání L L1 rozměry v mm L B T L1 B1 RVS Volný prostor na výšku Z 1 0 x: Svorky s jazýčky min. 70 mm. Svorky bez jazýčků min. 60 mm x 9 / 263 Technologie Budov Montáž a instalace

10 3.2.1 Připojovací svorky RVS Svorky pro nízké napětí PCB diagram Označení svorek RVS B QX1 QX1 FX1 Y2/QX2 N T Y1/QX4 Q2/QX5 S N QX3 R N Q SK2 SK1 EX1 S3 T2 T1 N P N L L1 S3 L1 N L M BX2 M BX1 M B1/BX3 M H1 M B9 M B3 n n p n k h M B2 f M H3 n GX1 G+ CL- CL+ CL- CL+ MB DB b b a X50 X60 X30 BSB LPB 10 / 263 Technologie Budov Montáž a instalace

11 Nízké napětí Použití konektor Typ svorky L Fáze AC 230 V napájení rozšiřujícího N L AGP4S.05A/109 modulu Ochranný vodič N Nula L1 Vstup fáze AC 230 V hořák S3 Výstup poruchy hořáku L1 Výstup Fáze hořáku B AGP8S.07A/109 Ochranný vodič N Nula T1 Hořák 1. stupeň ZAP T2 Hořák 1. stupeň S3 Vstup poruchy hořáku EX1 Multifunkční vstup AC230V EX1 SK1 Bezpečnostní termostat kotle Q AGP8S.02E/109 SK2 Bezpečnostní termostat kotle N Nula R AGP8S.03A/109 Ochranný vodič QX3 Nabíjecí čerpadlo TV / přepouštěcí ventil multifunkční výstup N Nula S AGP8S.03B/109 Ochranný vodič Q2 / QX5 1. Čerpadlo TO 5. multifunkční výstup Y1 / QX4 1. Směšovač 1. topného okruhu otevírá T AGP8S.04B/ multifunkční výstup N Nula Ochranný vodič Y2 / QX2 1. Směšovač 1. topného okruhu zavírá 2. multifunkční výstup FX1 Fáze 1. multifunkční výstupu B AGP8S.03G/109 QX1 Převrácený signál z QX1 QX1 1. Multifunkční výstup / Druhý stupeň hořáku 11 / 263 Technologie Budov Montáž a instalace

12 Bezpečné napětí Použití konektor Typ svorky BSB Servisní konektor pro OCI LPB Servisní konektor pro OCI X60 Bezdrátový modul AVS X50 Rozšiřující modul - AVS82.490/109 AVS75.390/AVS X30 Obslužná jednotka / řídící panel kotle - AVS82.491/109 DB Data LPB AGP4S.02H/109 MB Nula LPB CL+ Data prostorového přístroje 2 AGP4S.02A/109 CL- Nula prostorového přístroje 2 b CL+ Data prostorového přístroje 1 AGP4S.02A/109 CL- Nula prostorového přístroje 1 b G+ Napájení prostorového přístroje 12V AGP4S.03D/109 GX1 Napájení 5V/12V aktivních čidel AGP4S.03H/109 H3 Digitální / 0..10V vstup AGP4S.02F/109 M Zem n B2 Čidlo teploty kotle AGP4S.02B/109 M Zem f B3 Horní čidlo teplé vody AGP4S.02C/109 M Zem h B9 Čidlo venkovní teploty AGP4S.02D/109 M Zem k H1 Digitální / 0..10V vstup AGP4S.02F/109 M Zem n B1 / BX3 Čidlo teploty náběhu 1. topného okruhu Multifunkční vstup čidla 3 M Zem p AGP4S.02B/109 BX1 Multifunkční vstup čidla 1 AGP4S.02F/109 M Zem n BX2 Multifunkční vstup čidla 2 AGP4S.02F/109 M Zem n 12 / 263 Technologie Budov Montáž a instalace

13 3.3 Rozšiřující modul AVS Základní metody instalace jsou shodné se základním regulátorem. Rozměry a nákres otvorů pro vrtání rozměry v mm L B T L1 B1 AVS Elektrické zapojení Rozšiřující modul AVS musí být připojen na svorku X50 základního přístroje pomocí připojovacího kabelu AVS83.490/109. Konektory jsou klíčované. Rozšiřující moduly a regulátor jsou vzájemně propojeny plochým kabelem pomocí svorky X50 na obou modulech. Na základní modul mohou být připojeny max. 3 rozšiřující moduly. 13 / 263 Technologie Budov Montáž a instalace

14 WX 21 M H22 H21 GX BX M BX 21 UX 22 M UX G+ 21 CL- CL+ X61 X50 X50 EX21 FX23 L QX23 N QX22 N QX21 N L Připojovací svorky AVS Svorky pro nízké napětí Obrázek AVS Označení svorek: AVS Ch S T N L = Modul = Modul = Modul 3 g e e b 14 / 263 Technologie Budov Montáž a instalace

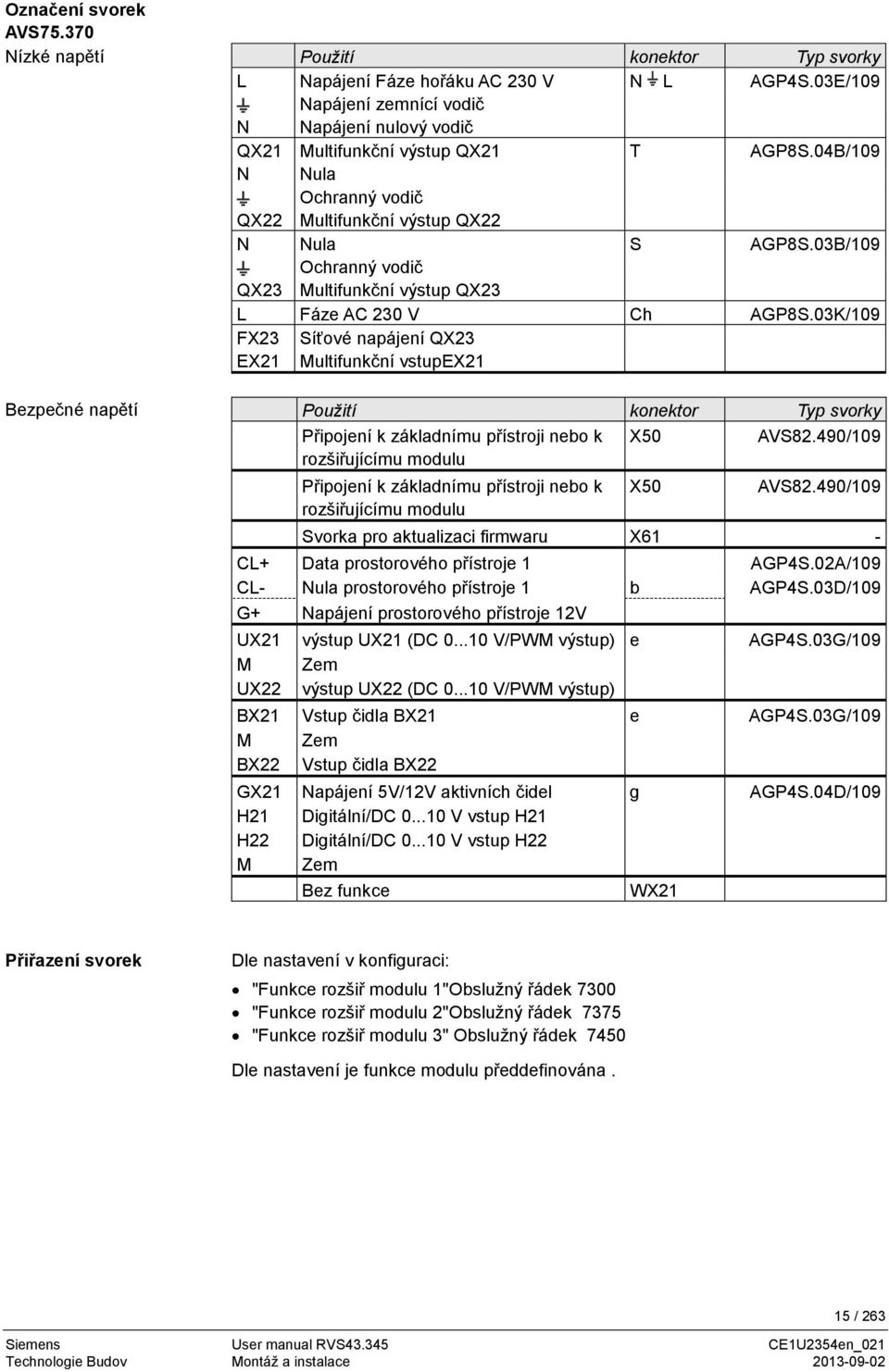

15 Označení svorek AVS Nízké napětí Bezpečné napětí Použití konektor Typ svorky L Napájení Fáze hořáku AC 230 V N L AGP4S.03E/109 Napájení zemnící vodič N Napájení nulový vodič QX21 Multifunkční výstup QX21 T AGP8S.04B/109 N Nula Ochranný vodič QX22 Multifunkční výstup QX22 N Nula S AGP8S.03B/109 Ochranný vodič QX23 Multifunkční výstup QX23 L Fáze AC 230 V Ch AGP8S.03K/109 FX23 Síťové napájení QX23 EX21 Multifunkční vstupex21 Použití konektor Typ svorky Připojení k základnímu přístroji nebo k X50 AVS82.490/109 rozšiřujícímu modulu Připojení k základnímu přístroji nebo k rozšiřujícímu modulu X50 AVS82.490/109 Svorka pro aktualizaci firmwaru X61 - CL+ Data prostorového přístroje 1 AGP4S.02A/109 CL- Nula prostorového přístroje 1 b AGP4S.03D/109 G+ Napájení prostorového přístroje 12V UX21 výstup UX21 (DC V/PWM výstup) e AGP4S.03G/109 M Zem UX22 výstup UX22 (DC V/PWM výstup) BX21 Vstup čidla BX21 e AGP4S.03G/109 M Zem BX22 Vstup čidla BX22 GX21 Napájení 5V/12V aktivních čidel g AGP4S.04D/109 H21 Digitální/DC V vstup H21 H22 Digitální/DC V vstup H22 M Zem Bez funkce WX21 Přiřazení svorek Dle nastavení v konfiguraci: "Funkce rozšiř modulu 1"Obslužný řádek 7300 "Funkce rozšiř modulu 2"Obslužný řádek 7375 "Funkce rozšiř modulu 3" Obslužný řádek 7450 Dle nastavení je funkce modulu předdefinována. 15 / 263 Technologie Budov Montáž a instalace

16 2358M01 B B1 3.4 Rozšiřující modul AVS Projektování, montážní místo a způsob montáže odpovídají návodu k základnímu regulátoru. Rozměry a nákres otvorů pro vrtání L L1 rozměry v mm L B T L1 B1 AVS75.39x Připojení Rozšiřující modul AVS musí být připojen na svorku X50 základního přístroje pomocí připojovacího kabelu AVS83.490/109. Konektory jsou klíčované. Rozšiřující moduly jsou připojeny na první modul pomocí konektoru X30 a pomocí konektoru X50 na modul druhý. Na základní modul mohou být připojeny max. 3 rozšiřující moduly. 16 / 263 Technologie Budov Montáž a instalace

17 M H2 M BX22 M BX21 - X50 X QX23 N QX22 N QX21 N L Připojovací svorky AVS Svorky pro nízké napětí Obrázek AVS Označení svorek: AVS S T N L = Modul = Modul = Modul 3 n n n 17 / 263 Technologie Budov Montáž a instalace

18 Označení svorek AVS Nízké napětí Bezpečné napětí Použití konektor Typ svorky L Fáze AC 230 V napájení N L AGP4S.03E/109 rozšiřujícího modulu Ochranný vodič N Nula QX21 Přiřazení podle funkce T AGP8S.04B/109 N Nula Ochranný vodič QX22 Přiřazení podle funkce N Nula S AGP8S.03B/109 Ochranný vodič QX23 Přiřazení podle funkce Použití konektor Typ svorky X30 Připojení pro další rozšiřující moduly - AVS82.490/109 X50 Připojení k základnímu přístroji nebo AVS82.490/109 na první rozšiřující modul BX21 Přiřazení podle funkce AGP4S.02F/109 M Zem n BX22 Přiřazení podle funkce AGP4S.02F/109 M Zem n H2 Digitální / DC 0..10V vstup AGP4S.02F/109 M Zem n 18 / 263 Technologie Budov Montáž a instalace

19 3.4.2 Připojovací svorky AVS Svorky pro nízké napětí Obrázek AVS C S T N L EX21 FX23 L QX3 N QX22 N QX21 N L = Modul 1 M H2 M BX22 EM n n M BX21 n X50 X30 19 / 263 Technologie Budov Montáž a instalace

20 Označení svorek AVS Nízké napětí Bezpečné napětí Použití konektor Typ svorky L Fáze AC 230 V napájení N L AGP4S.03E/109 rozšiřujícího modulu Ochranný vodič N Nula QX21 Přiřazení podle funkce T AGP8S.04B/109 N Nula Ochranný vodič QX22 Přiřazení podle funkce N Nula S AGP8S.03B/109 Ochranný vodič QX23 Přiřazení podle funkce L Fáze AC 230 V Ch AGP8S.03K/109 FX23 Síťové napájení QX23 EX21 EX21 Použití konektor Typ svorky X30 Připojení pro další rozšiřující moduly - AVS82.490/109 X50 Připojení k základnímu přístroji nebo AVS82.490/109 na první rozšiřující modul BX21 Přiřazení podle funkce AGP4S.02F/109 M Zem n BX22 Přiřazení podle funkce AGP4S.02F/109 M Zem n H2 Digitální / DC 0..10V vstup AGP4S.02F/109 M Zem n Přiřazení svorek Dle nastavení v konfiguraci: "Funkce rozšiř modulu 1"Obslužný řádek 7300 "Funkce rozšiř modulu 2"Obslužný řádek 7375 "Funkce rozšiř modulu 3" Obslužný řádek 7450 Dle nastavení je funkce modulu předdefinována. 20 / 263 Technologie Budov Montáž a instalace

21 2358Z33 4 Uvedení do provozu Předpoklady Kontrola funkcí Provozní režim Diagnostika Před uvedením do provozu je nutné provést následující přípravy: Předpokladem je správná montáž a elektrická instalace a při rádiových systémech úspěšně provedené rádiové spojení všech potřebných doplňkových přístrojů. Provedení všech specifických nastavení pro zařízení. Speciální pozornost je nutné věnovat menu Konfigurace. V příslušné úrovni do které se dostanete následujícím způsobem. Na prostorovém přístroji stiskněte tlačítko OK pro vstup do menu. Stiskněte tlačítko Info nejméně na 3 sekundy a vyberte provozní úroveň Uvedení do provozu pomocí otočného knoflíku. Poté stiskněte tlačítko OK Proveďte kontrolu funkcí a nastavení podle popisu uvedeného níže. Resetujte tlumenou venkovní teplotu (menu Diagnostika spotřebiče, obslužný řádek Tlumená venkovní teplota (řádek 8703))" Pro snadné uvádění do provozu a vyhledávání chyb má regulátor test vstupů a výstupů. Těmito testy je možné vstupy a výstupy zkontrolovat. Vyhledejte proto v menu Test vstupů a výstupů a projděte všechny obslužné řádky, které jsou k dispozici a zkontrolujte všechny využívané výstupy a čidla. Aktuální provozní režim jednotlivých zařízení je možné zkontrolovat v menu Stav. Podrobnou diagnostiku zařízení naleznete v menu Diagnostika zdroje tepla a Diagnostika spotřeby. 4.1 Základní přístroj RVS Kontrola LED kontrolky LED vyp: LED zap: LED bliká: Bez napájení Připraven k provozu Lokální porucha LED 21 / 263 Technologie Budov Uvedení do provozu

22 2358M (96) M Z Z Z Obslužná jednotka AVS Montáž Instalace Vyjmutí Připojení Obslužná jednotka AVS musí být připojena na svorku X30 základního regulátoru pomocí připojovacího kabelu AVS82.491/109. Konektory jsou klíčované. Rozměry Výřez panelu (144) / 263 Technologie Budov Uvedení do provozu

23 2359Z M Z Z34a 2284Z33a 4.3 Prostorový přístroj QAA55 Umístění Při umístění prostorového přístroje v hlavním obytném prostoru je třeba přihlédnout k následujícím skutečnostem: Stanoviště přístroje je vhodné vybrat tak, aby čidlo snímalo teplotu prostoru pokud možno nezkresleně a nebylo ovlivněno přímým slunečním zářením nebo jinými zdroji tepla, příp. chladu (cca. 1,5 m nad podlahou) Při montáži na stěnu musí být kolem přístroje k dispozici dostatek místa pro vyjmutí a opětovné nasazení přístroje. Při odnímání přístroje z podložky je napájení odpojeno, takže přístroj není v provozu.(netýká se bezdrátové verze QAA78...) Montáž Přístroj nesmí být vystaven kapající vodě Připojení CL+ Data BSB 2 CL- Nula BSB Rozměry a nákres otvorů pro vrtání 4, / 263 Technologie Budov Uvedení do provozu

24 2359Z Z Z Z Z Prostorový přístroj QAA75 Umístění Při umístění prostorového přístroje v hlavním obytném prostoru je třeba přihlédnout k následujícím skutečnostem: Stanoviště přístroje je vhodné vybrat tak, aby čidlo snímalo teplotu prostoru pokud možno nezkresleně a nebylo ovlivněno přímým slunečním zářením nebo jinými zdroji tepla, příp. chladu (cca. 1,5 m nad podlahou) Při montáži na stěnu musí být kolem přístroje k dispozici dostatek místa pro vyjmutí a opětovné nasazení přístroje. Při odnímání přístroje z podložky je napájení odpojeno, takže přístroj není v provozu.(netýká se bezdrátové verze QAA78...) Montáž Připojení Svorka Označení QAA QAA CL+ Data BSB Data BSB 2 CL- Nula BSB Nula BSB 3 G+ Reservováno Napájení DC 12 V 24 / 263 Technologie Budov Uvedení do provozu

25 Z Rozměry a nákres otvorů pro vrtání 4, Z12 25 / 263 Technologie Budov Uvedení do provozu

26 4.5 Prostorový přístroj QAA74 / AVS74 Typy jednotek QAA QAA AVS AVS AVS Na zeď Na zeď teplota Panel přední Panel vnitřní Panel teplota a vlhkost strana instalace zapuštěný QAA 74. xxx nemá průvodce pro uvedení do provozu. Umístění Při umístění prostorového přístroje v hlavním obytném prostoru je třeba přihlédnout k následujícím skutečnostem: Stanoviště přístroje je vhodné vybrat tak, aby čidlo snímalo teplotu prostoru pokud možno nezkresleně a nebylo ovlivněno přímým slunečním zářením nebo jinými zdroji tepla, příp. chladu (cca. 1,5 m nad podlahou) Při montáži na stěnu musí být kolem přístroje k dispozici dostatek místa pro vyjmutí a opětovné nasazení přístroje. 26 / 263 Technologie Budov Uvedení do provozu

27 Montáž 1 DC 12 V (G+) 2 GND (CL-) 3 BSB (CL+) Rozměry / 263 Technologie Budov Uvedení do provozu

28 . Po zpuštění je automaticky aktivuje průvodce uvedení do provozu, který Vás provede všemi nezbytnými kroky pro uvedení regulátoru do provozu. Při uváděni do provozu je zobrazen na displeji symbol klíče. Podrobné informace jsou dostupné v katalogovém listu (CE1U2348en). Úspora energie Základní operace Topný okruh Hlavním pravidlem je, nechat druh provozu v režimu Automat: V tomto druhu provozu hlídá regulátor vytápění pro optimální spotřebu tepla (např.: přechod léto/zima). Nebo lze individuálně nastavit druh provozu na protimrazový, trvalý útlum, komfort, dle vaší potřeby. Nastavte komfortní teplotu, která má být udržována v době využívání prostoru, tedy v době nastavené v časovém programu. Použij časový program pro nastavení doby kdy má být komfortní teplota a mimo komfortní teplotu bude regulátor vytápět na útlumovou teplotu. Nastavení časového programu by mělo odpovídat obsazení místnosti nebo nočnímu útlumu. Časový program je použit pouze v Automatickém druhu provozu. Větrání... Nastavení druhu provozu, teploty a časového programu pro větrání je shodný s nastavení pro vytápění Ohřev Teplé vody... Nastavení druhu provozu, teploty a časového programu pro Ohřev TV je shodný s nastavení pro vytápění. 28 / 263 Technologie Budov Uvedení do provozu

29 Speciální provoz Speciální provoz Dočasně upravená teplota prostoru. Rychlý dohřev TV 'dobíjení'. Dočasné přepnutí do útlumu v době nepřítomnosti. Použij dočasně "Teplejší" nebo "Studenější" podle potřeby. Výhody: nemusíte dělat žádné změny v nastavení. Při nejbližší změně časového program se nastavení vrátí k původním hodnotám. Použij dočasně "Zesílené větrání" pro vyvětrání budovy větším objemem vzduchu. Výhody: nemusíte dělat žádné změny v nastavení. Po vyvětrání se nastavení vrátí k původnímu nastavení hodnot. Použij dočasně "Dobíjení" k rychlému a okamžitému dohřátí TV na žádanou teplotu. Výhody: nemusíte dělat žádné změny v nastavení. Po ohřátí se nastavení vrátí k původnímu časovému programu Použij Zařízení "Vyp" pokud opouštíš objekt nebo místnost na delší dobu, tím bude žádaná teplota prostoru snížena na protimrazovou teplotu. Pro vrácení do automatického provozu nastav Auto 29 / 263 Technologie Budov Uvedení do provozu

30 Sledování teplot a spotřeby zařízení Sledování teplot a spotřeby zařízení Výstupní informace o vytápění Srovnání hodnot spotřeby Pro rychlou informaci o teplotách budovy nebo zóny využijte info stránek. Důležité informace o teplotách jsou zobrazeny na těchto stránkách. Pro informaci a srovnání solární energie a zisků použij tuto stránku. Nastavení ovládací jednotky a zařízení Nastavení se provádí pomocí ovládací jednotky (např.: nastavení času). Nastavení důležitých parametrů V ovládací jednotce lze nastavit následující parametry: Datum a čas Datum začátku a konce letního času Jazyk Je trvale teplo nebo zima ve daném prostoru? Nejdůležitější parametry pro nastavení jsou lehce dostupné: Komfortní útlumový a protimrazová teplota Charakteristika otopné a chladící křivky teplota přepínání Léto/Zima 30 / 263 Technologie Budov Uvedení do provozu

31 Význam symbolů Význam symbolů Následující symboly mohou být umístěny na displeji svisle vlevo: Dostupné pro konečné uživatele a techniky: Hlavní stránka: Stav zařízení. Přístup k informacím o časovém programu. Stránka teplot. Snadné nastavení teplot pro vytápění/chlazení Stránka větrání. Přístup k nastavení větrání. Stránka přípravy TV. Přístup k nastavení ohřevu TV. Info stránka: Hlášení (chyby, stavy) Informace o zařízení Údaje o spotřebě tepla v závislosti na čase Stránka Servis/nastavení: Nastavení přístroje nebo zařízení Speciální režim provozu (např.: přístup uvedení do provozu ) Přihlášení v režimu pro experty(viz. poznámka dole) Dostupné jen pro odborníky: Diagnostika: Analýza a test zařízení. Nastavení a oprava: Upravení nastavení v Kompletním nastavení parametrů Přístup ke spuštění průvodců pro zprovoznění. Poznámka Jen vyškolení montážníci smějí použít tuto úroveň přístupu. Ve stavovém řádku (nahoře vodorovně), S mohou zobrazovat následující symboly: Symbol 'Alarm' upozorňuje na chybu. Symbol 'Zvláštní/speciální druh provozu' upozorňuje na nutnost údržby nebo speciální druh provozu Symbol 'Událost' upozorňuje na událost zařízení. Symbol 'Ruka' upozorňuje na ruční provoz celého zařízení. Čas Hodiny přístroje se synchronizují s hodinami regulátoru Symbol 'Uživatel' a číslo vpravo od symbolu (úroveň přístupu 1 až 3) upozorňuje na úroveň přístupu v kterém se aktuálně nacházíte. Symbol 'Zdroj ' zobrazuje, který ze zdrojů je aktuálně zapnutý (např.: olejový/plynový kotel, tepelné čerpadlo). Používání navigačního tlačítka Používání navigačního tlačítka Pohyb v menu: Otáčení tlačítka: Před výběr položky z menu. Související stránky se zobrazují v pracovním okně tabulky Stisknutí tlačítka: Výběr položky v menu. Po stisknutí je vybrána první položka v podmenu Pro návrat do vyšší úrovně vyberte a potvrďte symbol šipky zpět 31 / 263 Technologie Budov Uvedení do provozu

32 Vstup do položky a nastavení hodnoty: Otáčení tlačítka: Před výběr položky. Stisknutí tlačítka: Výběr položky. Pokud má menu více úrovní vstoupíme do nižší úrovně. Nastavení hodnoty. Poznámka Potvrzení po nastavení hodnoty. Po potvrzení je hodnota zapsána do regulátoru Pokračování v pohybu v menu Pro přechod na jinou stránku, vyber titulní řádek "Zpět " během práce v podmenu Šipka zpět pro návrat. Objekty mohou mít tři stavy zobrazení: Nevybraný: Ovládací objekt je zobrazen normálně, Černý text na bílém pozadí. Před vybraný: Ovládací objekt je v rámečku. Vybraný: Ovládací objekt má inverzní barvy Bílý text na černém pozadí. Tipy Doba editace 5 vteřin Pokud ne ní hodnota potvrzena vrátí se po 5-ti vteřinách na původní hodnotu. Doba blokace 1 minuta Pokud se v popředí zobrazí např.: zvláštní režim, zobrazení zmizí po jedné minutě. Provozní doba 8 minut Po uplynutí této doby se automaticky vrátí na úvodní stránku. 32 / 263 Technologie Budov Uvedení do provozu

33 2354Z Z Bezdrátové přístroje Stanoviště je vhodné vybrat tak, aby bylo zajištěno, pokud možné nerušené vysílání. Dodržujte následující pokyny: Není vhodné umísťovat moduly v blízkosti elektrického vedení, silného magnetického pole nebo přístrojů jako PC, televize, GSM vysílačů, mikrovlnné trouba apod. Není vhodné umísťovat moduly do elektromagnetického stínu velkých železných stavebních dílů nebo stavebních prvků s hustou kovovou mřížkou jako je vyztužené sklo nebo železobeton Vzdálenost připojených zařízení od přijímače nesmí být větší než 30 m nebo 2 podlaží Bezdrátový modul AVS Rádiový modul umožňuje regulátoru bezdrátovou komunikaci. S tímto lze využít všechny bezdrátové přístroje (prostorové přístroje, venkovní čidlo) Umístění Neinstalujte rádiový modul do kovových skříní (např. dovnitř kotle). Montáž A LED B Tlačítko 2359Z57 Připojení Rádiové spojení Prefabrikovaný kabel je nutné připojit na svorku regulátoru X60. Odpojte všechny napájecí kabely před připojením k základní jednotce! Zprovoznění bezdrátové komunikace je popsáno v následující kapitole. Rozměry a nákres otvorů pro vrtání 33 / 263 Technologie Budov Uvedení do provozu

34 4.6.2 Bezdrátový modul AVS Rádiový modul umožňuje regulátoru bezdrátovou komunikaci. S tímto lze využít všechny bezdrátové přístroje (prostorové přístroje, venkovní čidlo) Umístění Neinstalujte rádiový modul do kovových skříní (např. dovnitř kotle). Montáž Připojení 1 CL+ BSB-Data 2 CL- BSB- zem 3 G+ DC 12V Odpojte všechny napájecí kabely před připojením k základní jednotce! Rádiové spojení Zprovoznění bezdrátové komunikace je popsáno v následující kapitole. Rozměry a nákres otvorů pro vrtání 34 / 263 Technologie Budov Uvedení do provozu

35 2359Z Z Z Z Z Prostorový přístroj QAA Umístění Při umístění prostorového přístroje v hlavním obytném prostoru je třeba přihlédnout k následujícím skutečnostem: Stanoviště přístroje je vhodné vybrat tak, aby čidlo snímalo teplotu prostoru pokud možno nezkresleně a nebylo ovlivněno přímým slunečním zářením nebo jinými zdroji tepla, příp. chladu (cca. 1,5 m nad podlahou) Při montáži na stěnu musí být kolem přístroje k dispozici dostatek místa pro vyjmutí a opětovné nasazení přístroje. Montáž držáku prostorového přístroje Montáž bez držáku prostorového přístroje 35 / 263 Technologie Budov Uvedení do provozu

36 2359Z61 Svorky / napájení Prostorový přístroj je napájen ze tří baterií 1.5 V typu AA (LR06). Rádiové spojení Pro zjednodušení zprovoznění bezdrátové komunikace položte bezdrátové přístroje v dosahu bezdrátového vysílače. Základním předpokladem pro navázání rádiové spojení je, že všechny bezdrátové komponenty jsou napájeny, tj. rádiový modul musí být správně připojen k základnímu přístroji a v prostorových přístrojích a u venkovního čidla musí být správně vloženy baterie. Montáž Testování 1. Na instalovaném rádiovém modulu stiskněte tlačítko, až začne LED kontrolka na rádiovém modulu rychle blikat (minimálně na 8 s). 2. Na prostorovém přístroji stiskněte tlačítko OK pro vstup do menu. 3. Stiskněte tlačítko Info nejméně na 3 sekundy a vyberte provozní úroveň Uvedení do provozu pomocí otočného knoflíku. Poté stiskněte tlačítko OK 4. Pomocí otočného knoflíku zvolte v menu položku Obslužná jednotka a stiskněte tlačítko OK. 5. Nastavte obslužný řádek Použít jako (řádek 40) podle požadavků. Poté stiskněte tlačítko OK 6. V základním menu zvolte položku "Bezdrát" a stiskněte tlačítko OK. 7. Vyberte obslužný řádek Spojení (řádek 120). Poté stiskněte tlačítko OK 8. Nastavte otočný knoflík na ANO a stiskněte tlačítko OK. V tuto chvíli je zpuštěno připojování prostorového přístroje 9. Stav připojení je zobrazován na displeji v %. Proces může trvat 2 až 120 vteřin. 10. Připojení je nainstalováno, když se na displeji zobrazí text Přístroj připraven k provozu a LED kontrolka na rádiovém modulu zhasne. Test je určen k ověření kvality spojení. Test může být přerušen stisknutím tlačítka ESC. Zatím co navázání bezdrátového spojení může být vytvořeno v regulátoru, test se musí provádět přímo na místě, kde bude zařízení stabilně umístěno. Na prostorovém přístroji, jak je popsáno výše (body 2 až 4), vyberte v menu Bezdrát a aktivujte mód testu na obslužném řádku Testovací režim (řádek 121). 36 / 263 Technologie Budov Uvedení do provozu

37 Z50 Příklad zobrazení na displeji při testování: Levá číslice představuje vysílané telegramy, pravá přijaté. Test je ukončen po 24 telegramech. Test je úspěšný, když bylo minimálně 50 % telegramů opět přijato. Bedieneinheit Testmode Pokud nebyl test úspěšný, je potřeba vybrat jiné místo instalace nebo použít rádiový zesilovač AVS Rozměry a nákres otvorů pro vrtání 4, Z / 263 Technologie Budov Uvedení do provozu

38 2359Z55 AAA AAA 2359Z Z Z Z Z Z Z Bezdrátové venkovní čidlo AVS Rádiový vysílač je nutné nainstalovat do vnitřních prostor budovy. Místo instalace vyberte tak, aby umožňovalo snadnou výměnu baterií a bylo v dosahu bezdrátového signálu Montáž Rádiový vysílač Čidlo venkovní teploty Baterie Odstraňte izolační pásek Připojení Venkovní čidlo je spojeno s rádiovým vysílačem s 2-vodičovým kabelem se zaměnitelnou polaritou. Napájení zajišťují dvě baterie 1.5 V typu AAA (LR03). Rádiové spojení Pro zjednodušení zprovoznění bezdrátové komunikace položte bezdrátové přístroje v dosahu bezdrátového vysílače. Základním předpokladem pro navázání rádiové spojení je, že všechny bezdrátové komponenty jsou napájeny, tj. rádiový modul musí být správně připojen k základnímu přístroji a v prostorových přístrojích a u venkovního čidla musí být správně vloženy baterie. 38 / 263 Technologie Budov Uvedení do provozu

39 1811M Z ,5 1811M ,6 2359Z Z58 AAA AAA Montáž Testování 1. Na instalovaném rádiovém modulu stiskněte tlačítko a držte stisknuté, až začne LED kontrolka LED na rádiovém modulu rychle blikat (minimálně na 8 s). 2. Na vysílači bezdrátového venkovního čidla Tlačítko o stiskněte tlačítko minimálně na 8 vteřin, až začne rychle blikat LED kontrolka. 3. Připojení je úspěšné, když zhasne LED kontrolka rádiového modulu. 4. Opět stiskněte krátce tlačítko na vysílači venkovního čidla, až zhasne LED kontrolka. Test je určen k ověření kvality spojení. Test může být přerušen stisknutím tlačítka ESC. Zatím co navázání bezdrátového spojení může být vytvořeno v regulátoru, test se musí provádět přímo na místě, kde bude zařízení stabilně umístěno. 1. Stiskněte tlačítko na bezdrátovém vysílači venkovní teploty na maximálně 8 vteřin, až LED kontrolka začne pomalu blikat 2. Pokud rádiová komunikace funguje, LED kontrolka na rádiovém modulu bliká krátce v intervalech 10 sekund. 3. Po ukončení testu opět krátce stiskněte tlačítko na bezdrátovém vysílači venkovní teploty, až LED kontrolka zhasne. Rozměry a nákres otvorů pro vrtání ,8 49,7 4,2 5, Ø 14, ,5 49, / 263 Technologie Budov Uvedení do provozu

40 2359Z Z Z Z Bezdrátový zesilovač AVS Před zprovozněním musí být zesilovač napájený. Bezdrátový zesilovač je určen pouze pro využití uvnitř budovy. Montáž Připojení Napájení se provádí pomocí přiloženého síťového adaptéru. Na polaritě nezáleží. Rádiové spojení Montáž Pro zjednodušení prezenčního bezdrátové komunikace položte bezdrátové přístroje v dosahu bezdrátového vysílače. Základním předpokladem pro navázání bezdrátové spojení je, že všechny bezdrátové komponenty jsou napájeny, tj. rádiový modul musí být správně připojen k základnímu přístroji a v prostorových přístrojích a u venkovního čidla musí být správně vloženy baterie. 1. Na instalovaném rádiovém modulu stiskněte tlačítko a držte stisknuté, až začne LED kontrolka na rádiovém modulu rychle blikat (minimálně na 8 s). 2. Na instalovaném rádiovém zesilovači stiskněte tlačítko a držte stisknuté, až začne LED kontrolka na rychle blikat (minimálně na 8 s). 3. Připojení je úspěšné, když zhasne LED kontrolka rádiového modulu. Tlačítko LED Testování Test je určen k ověření kvality spojení. Test může být přerušen stisknutím tlačítka ESC. Zatím co navázání bezdrátového spojení může být vytvořeno v regulátoru, test se musí provádět přímo na místě, kde bude zařízení stabilně umístěno. 1. Stiskněte tlačítko na bezdrátovém zesilovači na maximálně 8 vteřin, až LED kontrolka začne pomalu blikat 2. Pokud rádiová komunikace funguje, LED kontrolka na rádiovém modulu bliká krátce v intervalech 10 sekund. 3. Po ukončení testu opět krátce stiskněte tlačítko na bezdrátovém zesilovači, až LED kontrolka zhasne. Rozměry a nákres otvorů pro vrtání 40 / 263 Technologie Budov Uvedení do provozu

41 2359Z Z16 4, Kontrola rádiových komponentů Pro kontrolu funkčnosti připojení k systémovým komponentům použijte obslužné řádky 130 až 135 v menu Bezdrát (provozní úroveň Uvedení do provozu ). 41 / 263 Technologie Budov Uvedení do provozu

42 Obslužný řádek Uživatelská úroveň Funkce Základní hodnota Min. Max. Jednotky 5 Přehled nastavení V tabulce jsou zobrazeny všechny dostupné nastavení. Některé obslužné řádky, v závislosti na typu zařízení, mohou být skryty. Klíč E = konečný uživatel I = uvedení do provozu F = odborník na vytápění Časový program TO1 500 E Předvolba Po - Ne - Po - Ne Po - Pá So - Ne Po Út St Čt Pá So Ne 501 E 1. fáze zapnuta 6:00 00:00 24:00 hh:mm 502 E 1. fáze vypnuta 22:00 00:00 24:00 hh:mm 503 E 2. fáze zapnuta 24:00 00:00 24:00 hh:mm 504 E 2. fáze vypnuta 24:00 00:00 24:00 hh:mm 505 E 3. fáze zapnuta 24:00 00:00 24:00 hh:mm 506 E 3. fáze vypnuta 24:00 00:00 24:00 hh:mm 516 E Standardní hodnoty Ne - Ne Ano Časový program TO2 520 E Předvolba Po - Ne - Po - Ne Po - Pá So - Ne Po Út St Čt Pá So Ne 521 E 1. fáze zapnuta 6:00 00:00 24:00 hh:mm 522 E 1. fáze vypnuta 22:00 00:00 24:00 hh:mm 523 E 2. fáze zapnuta 24:00 00:00 24:00 hh:mm 524 E 2. fáze vypnuta 24:00 00:00 24:00 hh:mm 525 E 3. fáze zapnuta 24:00 00:00 24:00 hh:mm 526 E 3. fáze vypnuta 24:00 00:00 24:00 hh:mm 536 E Standardní hodnoty Ne - Ne Ano Časový program 1/TO3 540 E Předvolba Po - Ne - Po - Ne Po - Pá So - Ne Po Út St Čt Pá So Ne 541 E 1. fáze zapnuta 6:00 00:00 24:00 hh:mm 542 E 1. fáze vypnuta 22:00 00:00 24:00 hh:mm 543 E 2. fáze zapnuta 24:00 00:00 24:00 hh:mm 544 E 2. fáze vypnuta 24:00 00:00 24:00 hh:mm 545 E 3. fáze zapnuta 24:00 00:00 24:00 hh:mm 546 E 3. fáze vypnuta 24:00 00:00 24:00 hh:mm 556 E Standardní hodnoty Ne - Ne Ano Časový program 4/TV 560 E Předvolba Po - Ne - Po - Ne Po - Pá So - Ne Po Út St Čt Pá So Ne 561 E 1. fáze zapnuta 6:00 00:00 24:00 hh:mm 562 E 1.fáze vypnuta 22:00 00:00 24:00 hh:mm 563 E 2. fáze zapnuta 24:00 00:00 24:00 hh:mm 564 E 2. fáze vypnuta 24:00 00:00 24:00 hh:mm 565 E 3. fáze zapnuta 24:00 00:00 24:00 hh:mm 566 E 3. fáze vypnuta 24:00 00:00 24:00 hh:mm 576 E Standardní hodnoty Ne Ano Ne - 42 / 263 Technologie Budov Přehled nastavení

43 Obslužný řádek Uživatelská úroveň Funkce Základní hodnota Min. Max. Jednotky Časový program E Předvolba Po - Ne - Po - Ne Po - Pá So - Ne Po Út St Čt Pá So Ne 601 E 1. fáze zapnuta 6:00 00:00 24:00 hh:mm 602 E 1. fáze vypnuta 22:00 00:00 24:00 hh:mm 603 E 2. fáze zapnuta 24:00 00:00 24:00 hh:mm 604 E 2. fáze vypnuta 24:00 00:00 24:00 hh:mm 605 E 3. fáze zapnuta 24:00 00:00 24:00 hh:mm 606 E 3. fáze vypnuta 24:00 00:00 24:00 hh:mm 616 E Standardní hodnoty Ne - Ne Ano Prázdniny TO1 641 E Předvolba Období 1 Období E Start dd.mm 643 E Konec dd.mm 648 E Druh provozu Protimrazová ochrana - Protimrazová ochrana Útlumový Prázdniny TO2 651 E Předvolba Období 1 Období E Start dd.mm 653 E Konec dd.mm 658 E Druh provozu Protimrazová ochrana - Protimrazová ochrana Útlumový Prázdniny TO3 661 E Předvolba Období 1 Období E Start dd.mm 663 E Konec dd.mm 668 E Druh provozu Protimrazová ochrana Útlumový Protimrazová ochrana - 43 / 263 Technologie Budov Přehled nastavení

44 Topný okruh E Komfortní teplota 20.0 Line 712 Line 716 C 712 E Útlumová teplota 16 Line 714 Line 710 C 714 E Protimrazová teplota Line 712 C 716 F Max. komfortní teplota 35.0 Line C 720 E Strmost topné křivky F Posun topné křivky C C F Adaptace topné křivky Vyp - Vyp Zap 730 E Automatika léto/zima 18 / 8 30 C 732 F Denní topná mez vytápění -3 / C 733 O 24 hod. topný limit Ne Ano Ano I Min. žádaná teplota náběhu 8 8 řádek 741 C 741 I Max. žádaná teplota náběhu 80 řádek C 742 F Žádaná teplota náběh pro termostat 65 řádek 740 řádek 741 C 744 O Vliv Termostatu na teplotu náběhu / 1 99 % 750 F Vliv prostoru 20 / % 760 F Omezení teploty prostoru 1 / C 770 F Rychlé natopení 3 / 0 20 C 780 F Rychlý útlum Na útlumovou teplotu - Vyp Na útlumovou teplotu Na protimrazovou teplotu 790 F Optimalizace zapnutí max min 791 F Optimalizace vypnutí max min 794 F Gradient prostorového modelu Min/K 800 F Začátek zvýšení útlumové žádané teploty / C 801 F Konec zvýšení útlumové žádané teploty řádek 800 C 810 F Protimrazová ochrana topného okruhu Zap - Vyp Zap 820 F Ochrana proti přehřátí čerpadla TO Zap - Vyp Zap 830 F Převýšení na směšovači C 832 F Typ pohonu 3-bod - 2-bodový 3- bodový 833 F Spínací difer. 2-polohová C 834 F Doba přeběhu s 835 O Prop. pásmo směš.ventilu Xp C 836 O Integr. konst. směš. vent. Tn s 850 I Funkce vysoušení podlahy Vyp - Vyp Funkce vytápění Vysoušení Funkce vytápění/vysoušení Vysoušení/funkční vytápění Ručně 851 I Žádaná teplota ruční vysoušení C 856 I Aktuální den vysoušení I Den vysoušené podlahy F Odběr přebytečného tepla Vždy - Vyp Provoz vytápění Vždy 870 F S akumulací Ano - Ne Ano 872 F S předregulací/podávacím čerpadlem Ano - Ne Ano 880 F Omezení otáček čerpadla Topná křivka - Druh provozu Topná křivka 882 F Min. otáčky čerpadla 40 0 řádek 883 % 883 F Max. otáčky čerpadla 100 řádek % 888 O Char. korekce při 50% ot % 890 O Korekce otáček dle požadavku Ne Ano Ano F Přepínání druhu provozu Žádný Ochranný provoz Útlum Komfort Automatický Ochranný provoz - 44 / 263 Technologie Budov Přehled nastavení

45 Okruh chlazení E Druh provozu Automatický - Vyp Automaticky 902 E Komfortní teplota C 907 E Uvolnění 24h / den - 24h/den Časový program TO Časový program I Žád.T Náběhu při Tven 25 C C 909 I Žád.T Náběhu při Tven 35 C C 912 I Mez chlazení při Tven 20 / C 913 F Doba blokace po konci topení 24 / h 918 F Začátek letní kompenzace C 919 F Konce letní kompenzace C 920 F Zdvih letní kompenzace 4 / 1 10 C 923 F Min žádaná hodnota náběhu při T ven 25 C C 924 F Min žádaná hodnota náběhu při T ven 35 C C 928 F Vliv prostoru 80 / 1 10 % 932 F Omezení teploty prostoru 0.5 / C 937 F Protimrazová ochrana čerpadla ChO Vyp 1 - Vyp Zap 938 F Snížení na směšovač C 939 F Typ pohonu 3-bod bodový 3 - bodový 940 F Spínací diference 2 - bodový C 941 F Doba přeběhu s 942 O Prop. pásmo směš.ventilu Xp C 943 O Integr. konst. směš. vent. Tn s 945 F Směšovač v provozu topení Reguluje - Reguluje otevřený 946 F Doba Blokace hlídání kondenzace 60 / min 947 F Zvýšení Žád Hodnoty Hygrostatem 10 / 1 10 C 948 F Začátek kompenzace teploty náběhu při RH % 950 I Zdvih kompenzace 2 / 0 10 C 962 F S akumulací Ne - Ne Ano 963 F S předregulací/podáv. čerp. Ne - Ne Ano 969 I Přepínání druhu provozu Žádné Vyp Automaticky Vyp - 45 / 263 Technologie Budov Přehled nastavení

46 Topný okruh E Komfortní teplota 20.0 řádek 1012 řádek 1016 C 1012 E Útlumová teplota 16 řádek 1014 řádek 1010 C 1014 E Protimrazová teplota řádek 1012 C 1016 F Max. komfortní teplota 35.0 řádek C 1020 E Strmost topné křivky F Posun topné křivky C 1026 F Adaptace topné křivky Vyp - Vyp Zap 1030 E Automatika léto/zima 18 / 8 30 C 1032 F Denní topná mez vytápění -3 / C 1033 O 24 hod. topný limit Ano - Ne Ano 1040 I Min. žádaná teplota náběhu 8 8 Line 1041 C 1041 I Max. žádaná teplota náběhu 80 Line C 1042 E Žádaná teplota náběh pro termostat 65 Line 1040 Line 1041 C 1044 O Vliv Termostatu na teplotu náběhu / 1 99 % 1050 F Vliv prostoru 20 / % 1060 F Omezení teploty prostoru 1 / C 1070 F Rychlé natopení 3 / 0 20 C 1080 F Rychlý útlum Na útlumovou teplotu - Vyp Na útlumovou teplotu Na protimrazovou teplotu 1090 F Optimalizace zapnutí max min 1091 F Optimalizace vypnutí max min 1094 F Gradient prostorového modelu Min/K 1100 F Začátek zvýšení útlumové žádané teploty / C 1101 F Konec zvýšení útlumové žádané teploty řádek 1100 C 1110 F Protimrazová ochrana topného okruhu Zap - Vyp Zap 1120 F Ochrana proti přehřátí čerpadla TO Zap - Vyp Zap 1130 F Převýšení na směšovači C 1132 F Typ pohonu 3-bod - 2-bodový 3- bodový 1133 F Spínací difer. 2-polohová C 1134 F Doba přeběhu s 1135 O Prop. pásmo směš.ventilu Xp C 1136 O Integr. konst. směš. vent. Tn s 1150 F Funkce vysoušení podlahy Vyp - Vyp Funkce vytápění Vysoušení Funkce vytápění/vysoušení Vysoušení/funkční vytápění Ručně 1151 F Žádaná teplota ruční vysoušení C 1156 I Aktuální den vysoušení I Den vysoušené podlahy F Odběr přebytečného tepla Vždy Vyp Provoz vytápění Vždy 1170 F S akumulací Ne Ano Ano F S předregulací/podávacím čerpadlem Ano - Ne Ano 1180 F Omezení otáček čerpadla Topná křivka - Druh provozu Topná křivka 1182 F Min. otáčky čerpadla 40 0 Line 1183 % 1183 F Max. otáčky čerpadla 100 Line % 1188 O Char. korekce při 50% ot % 1190 O Korekce otáček dle požadavku Ne Ano Ano F Přepínání druhu provozu Žádný Ochranný provoz Útlum Komfort Automatický Ochranný provoz - 46 / 263 Technologie Budov Přehled nastavení

47 Topný okruh E Komfortní teplota Automatický E Útlumová teplota 20.0 Line 1312 Line 1316 C 1312 E Protimrazová teplota 16 Line 1314 Line 1310 C 1314 E Max. komfortní teplota Line 1312 C 1316 F Strmost topné křivky 35.0 Line C 1320 E Posun topné křivky F Adaptace topné křivky Vyp Zap C 1326 F Automatika léto/zima Vyp E Denní topná mez vytápění 18 / 8 30 C 1332 F 24 hod. topný limit -3 / C Ne Ano 1333 O Min. žádaná teplota náběhu Ano F Max. žádaná teplota náběhu 8 8 Line 1341 C 1341 F Žádaná teplota náběh pro termostat 80 Line C 1342 E Vliv Termostatu na teplotu náběhu 65 Line 1340 Line 1341 C 1344 O Vliv prostoru / 1 99 % 1350 F Omezení teploty prostoru 20 / % 1360 F Rychlé natopení 1 / C 1370 F Rychlý útlum 3 / 0 20 C Vyp Na útlumovou teplotu Na protimrazovou teplotu 1380 F Optimalizace zapnutí max. Dolů na útlumovou teplotu F Optimalizace vypnutí max min 1391 F Gradient prostorového modelu min 1394 F Začátek zvýšení útlumové žádané teploty Min/K 1400 F Konec zvýšení útlumové žádané teploty / C 1401 F Protimrazová ochrana topného okruhu Line 1400 C Vyp Zap 1410 F Ochrana proti přehřátí čerpadla TO Zap - Vyp Zap 1420 F Převýšení na směšovači Zap F Typ pohonu 2-bodový 3- bodový C 1432 F Spínací difer. 2-polohová 3-bod F Doba přeběhu C 1434 F Prop. pásmo směš.ventilu Xp s 1435 O Integr. konst. směš. vent. Tn C 1436 O Funkce vysoušení podlahy s Vyp Funkce vytápění Vysoušení Funkce vytápění/vysoušení Vysoušení/funkční vytápění Ručně 1450 I Žádaná teplota ruční vysoušení Vyp I Aktuální den vysoušení C 1456 I Den vysoušené podlahy I Odběr přebytečného tepla Vyp Provoz vytápění Vždy 1461 F S akumulací Ne Ano Vždy 1470 F S předregulací/podávacím čerpadlem Ano - Ne Ano 1472 F Omezení otáček čerpadla Ano - Druh provozu Topná křivka 1480 F Min. otáčky čerpadla Topná křivka F Max. otáčky čerpadla 40 0 řádek 1483 % 1483 F Char. korekce při 50% ot. 100 řádek % 1488 O Korekce otáček dle požadavku % Ne Ano 1490 O Přepínání druhu provozu Ano - Žádný Ochranný provoz Útlum Komfort Automatický 1500 F Komfortní teplota Ochranný provoz - 47 / 263 Technologie Budov Přehled nastavení

48 Teplá voda 1601 O Výběr druhu provozu Eko Žádný - Žádný Průtokový ohřev Zásobník TV Průtokový ohřev + akumulace 1610 E Jmenovitá teplota 55 řádek 1612 OŘ 1614 OEM C 1612 F Útlumová teplota 40 8 řádek 1610 C 1614 O Maximální jmenovitá teplota C 1620 I Uvolnění Časový program topného - 24h/ denně Časové programy TO Časový program 4/TV okruhu 1630 I Přednost nabíjení Absolutní Klouzavá Žádná STO klouzavá, ČTO absolutní 1640 F Legionelní funkce Vyp Pravidelně Pevný den v týdnu STO klouzavá, ČTO absolut Pevný den v týdnu F Legionelní funkce periodicky Dny 1642 F Legionelní funkce fixně Pondělí Pondělí Úterý Středa Čtvrtek Pátek Sobota Neděle 1644 F Čas legionelní funkce / 00:00 23:50 hh:mm 1645 F Žádaná teplota legionelní. funkce C 1646 F Doba legionelní. funkce 30 / min 1647 F Cirkulační čerpadlo při legionelní funkci Zap - Vyp Zap 1648 F Leg. T dif. cirkulace / 0 20 C 1660 F Program cirkulačního Č. Uvolnění TV - Časový program 1/TO3 Uvolnění TV Časový program 4/TV Časový program F Cyklování cirkulačního čerpadla Vyp Zap Zap F Žádaná teplota cirkulace C 1680 F Přepínání druhu provozu Žádný Vyp Zap Vyp / 263 Technologie Budov Přehled nastavení

49 Okruh spotřeby I Žádaná teplota náběhu C 1860 F Protimrazová ochrana čerpadla Zap - Vyp Zap 1874 O Priorita nabíjení TV Ano - Ne Ano 1875 F Odběr přebytečného tepla Zap - Zap. Vyp F S akumulací Ano - Ne Ano 1880 F S předregulací/podávacím čerpadlem Ano - Ne Ano Okruh spotřeby I Žádaná teplota náběhu C 1910 F Protimrazová ochrana čerpadla Zap - Vyp Zap 1924 O Priorita nabíjení TV Ano - Ne Ano 1925 F Odběr přebytečného tepla Zap - Zap. Vyp F S akumulací Ano - Ne Ano 1930 F S předregulací/podávacím čerpadlem Ano - Ne Ano Bazénový okruh 1959 I Žádaná teplota náběhu C 1960 F Protimrazová ochrana čerpadla Vyp - Vyp Zap 1974 O Priorita nabíjení TV Ano - Ne Ano 1975 F Odběr přebytečného tepla Zap - Zap. Vyp F S akumulací Ano - Ne Ano 1980 F S předregulací/podávacím čerpadlem Ano - Ne Ano Ohřev bazénu 2055 F Žádaná hodnota ohřevu solárem C 2056 F Žádaná hodnota ohřevu zdrojem C 2065 F Přednost nabíjení solárem priority 3 - Priorita 1 Priorita 2 Priorita O Max. teplota bazénu C 2080 F S připojením soláru Ne Ano Ano - 49 / 263 Technologie Budov Přehled nastavení

50 Předregulace/podávací čerpadlo 2110 O Minimální žádaná teplota náběhu C 2111 O Maximální žádaná teplota náběhu C 2112 O Minimální teplota chlazení C 2120 F Protimrazová ochrana čerpadla Zap - Vyp Zap 2130 O Převýšení na směšovači C 2131 O Ponížení na směšovač C 2132 O Typ pohonu 3 - bodový - 2- bodový 3 - bodový 2133 O Spínací difer. 2-bodová C 2134 O Doba přeběhu s 2135 O Prop. pásmo směš.ventilu Xp C 2136 O Integr. konst. směš. vent. Tn s 2145 O Priorita nabíjení TV Ano - Ne Ano 2150 I Předregulace/podávací čerpadlo Před akumulací Za akumulací Za akumulací - 50 / 263 Technologie Budov Přehled nastavení

51 Kotel 2200 O Druh provozu Automatický - Trvalý provoz Automatický Auto, prodlouž. doba chodu 2203 F Uvolnění pod venkovní teplotou / C 2204 F Uvolnění nad venkovní teplotou / C 2205 F Při Eko provozu Vyp - Vyp Zap. TV Zap 2208 F Plné nabíjení akumulace Vyp - Vyp Zap 2210 F Minimální. žádaná teplota 40 OŘ 2211 OEM Ruční nastavení C žádané hodnoty O Minimální. žádaná teplota OEM C 2212 F Maximální žádaná teplota 80 Nastav man. OŘ 2213 OEM C počítání 2213 O Maximální. žádaná teplota OEM C 2220 O Uvolňovací integrál 2.stupně/modulace C min 2221 O Blokovací integrál 2. stupně/modulace C min 2232 O Doba chodu klapky s 2233 O Modulace Xp C 2234 O Modulace Tn s 2235 O Modulace Tv s 2240 O Spínací diference kotle C 2241 O Minimální doba chodu hořáku min 2250 O Doba doběhu čerpadla min 2260 O Odlehčení kotle spotřebičem Zap - Vyp Zap 2261 O Odlehčení kotle kotlovým čerpadlem Zap - Vyp Zap 2262 O Optimalizace zapnutí Vyp - Vyp Zap 2270 F Min. teplota zpátečky C 2271 O Min. teplota zpátečky OEM C 2272 O Vliv zpátečky na spotřebič Zap - Vyp Zap 2282 O Doba přeběhu s 2283 O Prop. pásmo směšovacího.ventilu Xp C 2284 O Integr. konst. směšovacího.ventilu Tn s 2285 O Deriv. konst. směšovacího.ventilu Tv s 2290 O Spínací diference čerpadla. bypassu C 2291 O Řízení čerpadla bypassu Teplota zpátečky - Paralelně s provoz. hořáku Podle teploty zpátečky 2300 O Protimrazová. ochrana čerpadla kotle Vyp - Vyp Zap 2310 O Funkce provozního. termostatu Zap - Vyp Zap 2316 O Teplotní diference maximální C 2317 O Teplotní diference. nominální C 2320 O Modulace kotlového čerpadla Výkon hořáku - Žádný Požadavek Žádaná teplota kotle Teplotní diference nominální Výkon hořáku 2322 F Otáčky čerpadla minimální % 2323 F Otáčky čerpadla maximální % 2330 F Jmenovitý výkon kw 2331 F Výkon základního stupně kw 51 / 263 Technologie Budov Přehled nastavení
