1 BEST unika zdicí systém úsporný zdicí systém

2 BEST zdicí systém UNIKA Výhody 1. nízké pořizovací náklady 2. výrazné energetické úspory při provozu 3. promyšlený stavební systém, jednoduchá realizace 4. jedinečné fyzikálně - mechanické vlastnosti 5. akusticky a ekologicky příznivý materiál 6. záruka 20 let, životnost staletí OBSAH 2 BEST ZDICÍ SYSTÉM UNIKA 3 NOVÁ KOMODITA 4 JEDINEČNÉ VÝHODY 6 JEDEN SYSTÉM PRO VÁŠ DŮM 8 PRODUKTY 12 doplňkový sortiment 13 DOPORUČENÍ PRO REALIZACI 24 BOŘTE S NÁMI MÝTY A PŘEDSUDKY 26 SLUŽBY

3 nová komodita STRANA 3 Doposud jsme prostřednictvím klasických i stále nových výrobků BEST pomáhali vytvářet místa venkovní a zahradní architektury, místa pro odpočinek, vzájemná setkávání, odpolední procházení, cesty domů ze zaměstnání, pro parkování vašich miláčků nebo třeba pro sportovní vyžití ve vašem volném čase. Výroba a prodej BEST ZDICÍHO SYSTÉMU UNIKA je naší největší výrobkovou novinkou roku Znamená současně náš vstup do zcela nové komodity stavebních hmot, znamená pro nás vstup do oblasti bydlení a do oblasti jiných zděných staveb. Věříme, že tento vstup pro nás bude velmi úspěšný a že užitek tohoto vstupu ocení a ponesou zejména naši zákazníci. Zdařilost a efektivnost tohoto zdicího systému je již více než 60 let úspěšně prověřována v zemích na západ od našich hranic, především ve Francii a v Belgii. Předností systému, v porovnání s nejvíce používanými zdicími systémy v ČR, je jeho nesrovnatelně nižší pořizovací cena a následné obrovské úspory provozních nákladů při bydlení. Ekonomické úspory na vytápění domů a bytů, postavených z tohoto systému, dosahují oproti jiným systémům desítek procent, ve finančním vyjádření se jedná o desítky tisíc korun ročně. Další výhodou je i jednoduchá realizace, neboť systém je rozměrově velmi přesný a obsahuje všechny potřebné doplňkové tvárnice, které umožňují rychlé a úsporné zdění. Systém je univerzální, vhodný pro výstavbu jak rodinných nebo bytových domů, tak rozličných objektů občanské a průmyslové výstavby. BEST ZDICÍ SYSTÉM UNIKA si svým životem ponese veškeré výhody, které jsou vlastní všem výrobkům BEST. 20tiletou záruku, snahu o stoprocentní dodavatelský servis, jeho trvalé skladování ve výrobním závodě Rybnice a okamžitou možnost nakládky bez předchozího objednání. Velmi věříme, že i v případě naší největší výrobkové novinky BEST UNIKA dostojíme našemu trvalému závazku Kvalita je náš postoj. BEST, a.s. zakladatel odvětví zaměřeného na ucelené řešení venkovní a zahradní architektury pomocí betonových prvků v České republice čtyři výrobní závody v Rybnici u Plzně, v Poleradech u Mostu, v Lučicích u Chlumce nad Cidlinou a ve Štěpánovicích-Vraníně u Třeboně se sedmnácti výrobními linkami na nejvyšší technické úrovni již od roku jako první z oboru - certifikován dle norem ISO řady 9001, od roku 2002 v systému environmentálního managementu podle požadavků ISO a od roku 2005 v systému managementu bezpečnosti práce a ochrany zdraví dle OHSAS ryze česká firma, která se pravidelně umisťuje mezi stovkou nejlepších firem České republiky v rámci soutěží Českých 100 nejlepších, Czech TOP 100 a TOP STAV

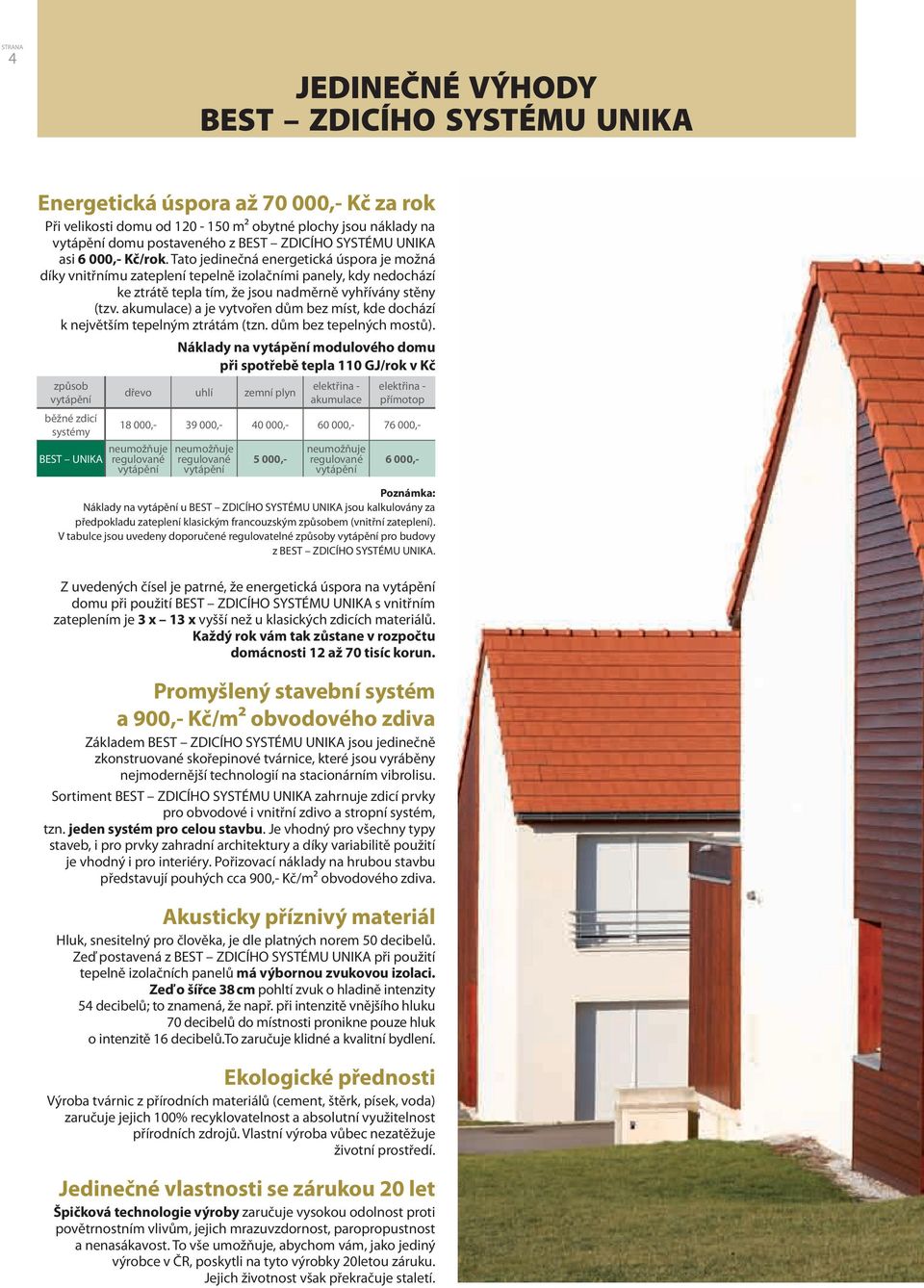

4 4 JEDINEČNÉ VÝHODY BEST ZDICÍHO SYSTÉMU UNIKA Energetická úspora až ,- Kč za rok Při velikosti domu od m² obytné plochy jsou náklady na vytápění domu postaveného z BEST ZDICÍHO SYSTÉMU UNIKA asi 6 000,- Kč/rok. Tato jedinečná energetická úspora je možná díky vnitřnímu zateplení tepelně izolačními panely, kdy nedochází ke ztrátě tepla tím, že jsou nadměrně vyhřívány stěny (tzv. akumulace) a je vytvořen dům bez míst, kde dochází k největším tepelným ztrátám (tzn. dům bez tepelných mostů). způsob vytápění běžné zdicí systémy BEST UNIKA neumožňuje regulované vytápění Náklady na vytápění modulového domu při spotřebě tepla 110 GJ/rok v Kč dřevo uhlí zemní plyn elektřina - akumulace elektřina - přímotop , , , , ,- neumožňuje regulované vytápění 5 000,- neumožňuje regulované vytápění 6 000,- Poznámka: Náklady na vytápění u BEST ZDICÍHO SYSTÉMU UNIKA jsou kalkulovány za předpokladu zateplení klasickým francouzským způsobem (vnitřní zateplení). V tabulce jsou uvedeny doporučené regulovatelné způsoby vytápění pro budovy z BEST ZDICÍHO SYSTÉMU UNIKA. Z uvedených čísel je patrné, že energetická úspora na vytápění domu při použití BEST ZDICÍHO SYSTÉMU UNIKA s vnitřním zateplením je 3 x 13 x vyšší než u klasických zdicích materiálů. Každý rok vám tak zůstane v rozpočtu domácnosti 12 až 70 tisíc korun. Promyšlený stavební systém a 900,- Kč/m² obvodového zdiva Základem BEST ZDICÍHO SYSTÉMU UNIKA jsou jedinečně zkonstruované skořepinové tvárnice, které jsou vyráběny nejmodernější technologií na stacionárním vibrolisu. Sortiment BEST ZDICÍHO SYSTÉMU UNIKA zahrnuje zdicí prvky pro obvodové i vnitřní zdivo a stropní systém, tzn. jeden systém pro celou stavbu. Je vhodný pro všechny typy staveb, i pro prvky zahradní architektury a díky variabilitě použití je vhodný i pro interiéry. Pořizovací náklady na hrubou stavbu představují pouhých cca 900,- Kč/m² obvodového zdiva. Akusticky příznivý materiál Hluk, snesitelný pro člověka, je dle platných norem 50 decibelů. Zeď postavená z BEST ZDICÍHO SYSTÉMU UNIKA při použití tepelně izolačních panelů má výbornou zvukovou izolaci. Zeď o šířce 38 cm pohltí zvuk o hladině intenzity 54 decibelů; to znamená, že např. při intenzitě vnějšího hluku 70 decibelů do místnosti pronikne pouze hluk o intenzitě 16 decibelů.to zaručuje klidné a kvalitní bydlení. Ekologické přednosti Výroba tvárnic z přírodních materiálů (cement, štěrk, písek, voda) zaručuje jejich 100% recyklovatelnost a absolutní využitelnost přírodních zdrojů. Vlastní výroba vůbec nezatěžuje životní prostředí. Jedinečné vlastnosti se zárukou 20 let Špičková technologie výroby zaručuje vysokou odolnost proti povětrnostním vlivům, jejich mrazuvzdornost, paropropustnost a nenasákavost. To vše umožňuje, abychom vám, jako jediný výrobce v ČR, poskytli na tyto výrobky 20letou záruku. Jejich životnost však překračuje staletí.

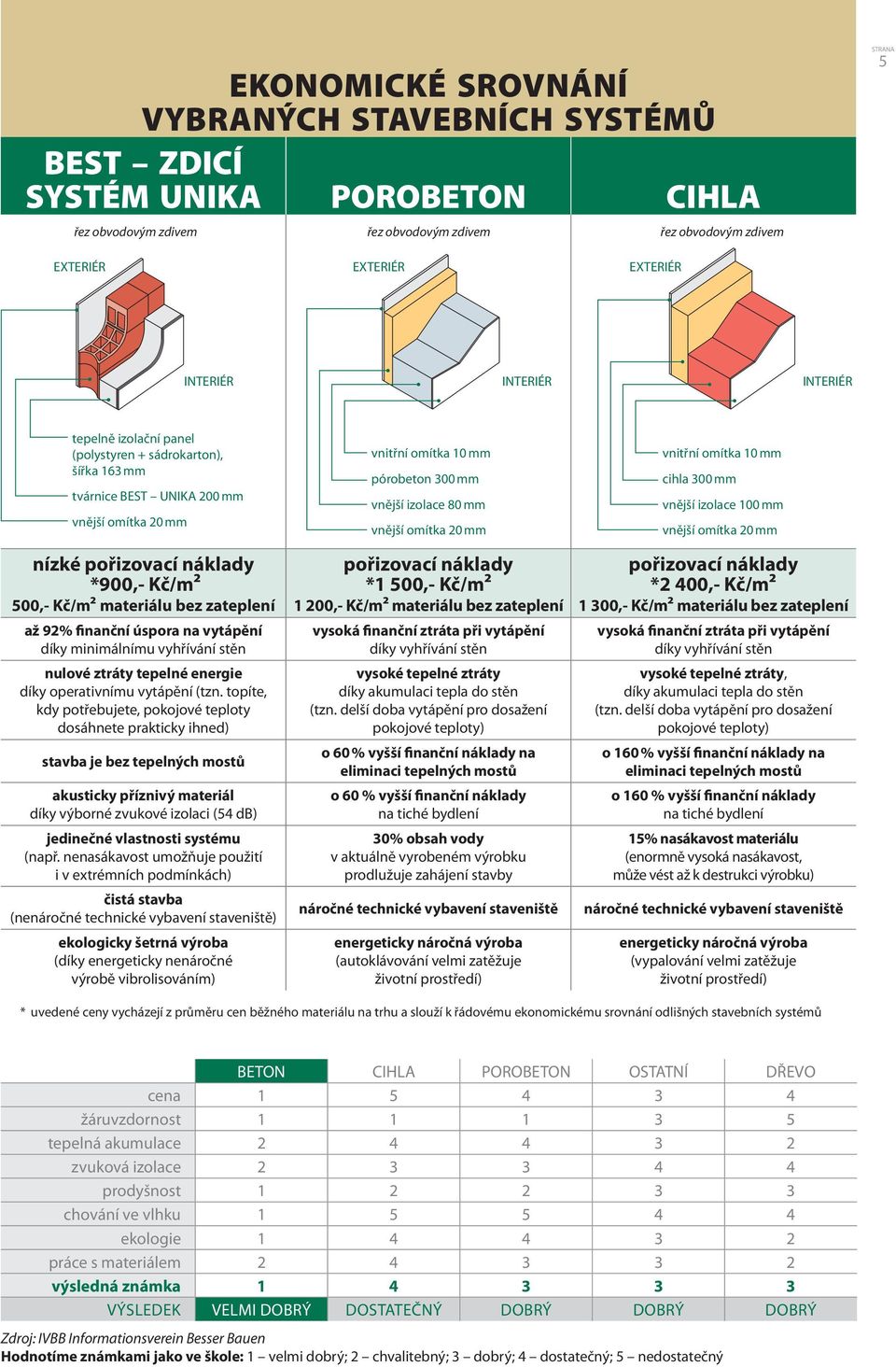

5 Ekonomické srovnání vybraných stavebních systémů BEST ZDICÍ SYSTÉM UNIKA POROBETON CIHLA řez obvodovým zdivem řez obvodovým zdivem řez obvodovým zdivem STRANA 5 EXTERIÉR EXTERIÉR EXTERIÉR INTERIÉR INTERIÉR INTERIÉR tepelně izolační panel (polystyren + sádrokarton), šířka 163 mm tvárnice BEST UNIKA 200 mm vnější omítka 20 mm nízké pořizovací náklady *900,- Kč/m² 500,- Kč/m² materiálu bez zateplení až 92% finanční úspora na vytápění díky minimálnímu vyhřívání stěn nulové ztráty tepelné energie díky operativnímu vytápění (tzn. topíte, kdy potřebujete, pokojové teploty dosáhnete prakticky ihned) stavba je bez tepelných mostů akusticky příznivý materiál díky výborné zvukové izolaci (54 db) jedinečné vlastnosti systému (např. nenasákavost umožňuje použití i v extrémních podmínkách) čistá stavba (nenáročné technické vybavení staveniště) ekologicky šetrná výroba (díky energeticky nenáročné výrobě vibrolisováním) vnitřní omítka 10 mm pórobeton 300 mm vnější izolace 80 mm vnější omítka 20 mm pořizovací náklady *1 500,- Kč/m² 1 200,- Kč/m² materiálu bez zateplení vysoká finanční ztráta při vytápění díky vyhřívání stěn vysoké tepelné ztráty díky akumulaci tepla do stěn (tzn. delší doba vytápění pro dosažení pokojové teploty) o 60 % vyšší finanční náklady na eliminaci tepelných mostů o 60 % vyšší finanční náklady na tiché bydlení 30% obsah vody v aktuálně vyrobeném výrobku prodlužuje zahájení stavby náročné technické vybavení staveniště energeticky náročná výroba (autoklávování velmi zatěžuje životní prostředí) vnitřní omítka 10 mm cihla 300 mm vnější izolace 100 mm vnější omítka 20 mm pořizovací náklady *2 400,- Kč/m² 1 300,- Kč/m² materiálu bez zateplení vysoká finanční ztráta při vytápění díky vyhřívání stěn vysoké tepelné ztráty, díky akumulaci tepla do stěn (tzn. delší doba vytápění pro dosažení pokojové teploty) o 160 % vyšší finanční náklady na eliminaci tepelných mostů o 160 % vyšší finanční náklady na tiché bydlení 15% nasákavost materiálu (enormně vysoká nasákavost, může vést až k destrukci výrobku) náročné technické vybavení staveniště energeticky náročná výroba (vypalování velmi zatěžuje životní prostředí) * uvedené ceny vycházejí z průměru cen běžného materiálu na trhu a slouží k řádovému ekonomickému srovnání odlišných stavebních systémů BETON CIHLA POROBETON OSTATNÍ DŘEVO cena žáruvzdornost tepelná akumulace zvuková izolace prodyšnost chování ve vlhku ekologie práce s materiálem výsledná známka výsledek velmi dobrý dostatečný dobrý dobrý dobrý Zdroj: IVBB Informationsverein Besser Bauen Hodnotíme známkami jako ve škole: 1 velmi dobrý; 2 chvalitebný; 3 dobrý; 4 dostatečný; 5 nedostatečný

6 6 jeden systém pro váš dům tvarovky BEST UNIKA obloukové se používají pro vytvoření zaoblených prvků (niky, sloupy atd.) BEST UNIKA 20 oblouková průběžná BEST UNIKA 20 oblouková koncová/dělitelná BEST UNIKA 20 oblouková dělitelná BEST UNIKA 20 věncová/překladová BEST UNIKA 20 průběžná BEST UNIKA 20 rohová/dělitelná BEST UNIKA 20 dělitelná BEST ZTRACENÉ BEDNĚNÍ 40 (viz katalog Betonová dlažba a ostatní betonové výrobky BEST 2008)

7 7 BEST UNIKA 20 stropní vložka BEST UNIKA 20 stropní vložka zaslepená BEST UNIKA stropní nosník BEST UNIKA 16 stropní vložka BEST UNIKA 16 stropní vložka zaslepená BEST UNIKA 15 překladová BEST UNIKA 15 příčková BEST UNIKA 15 rohová/dělitelná BEST UNIKA 10 příčková BEST UNIKA 10 dělitelná BEST UNIKA 10 rohová/dělitelná

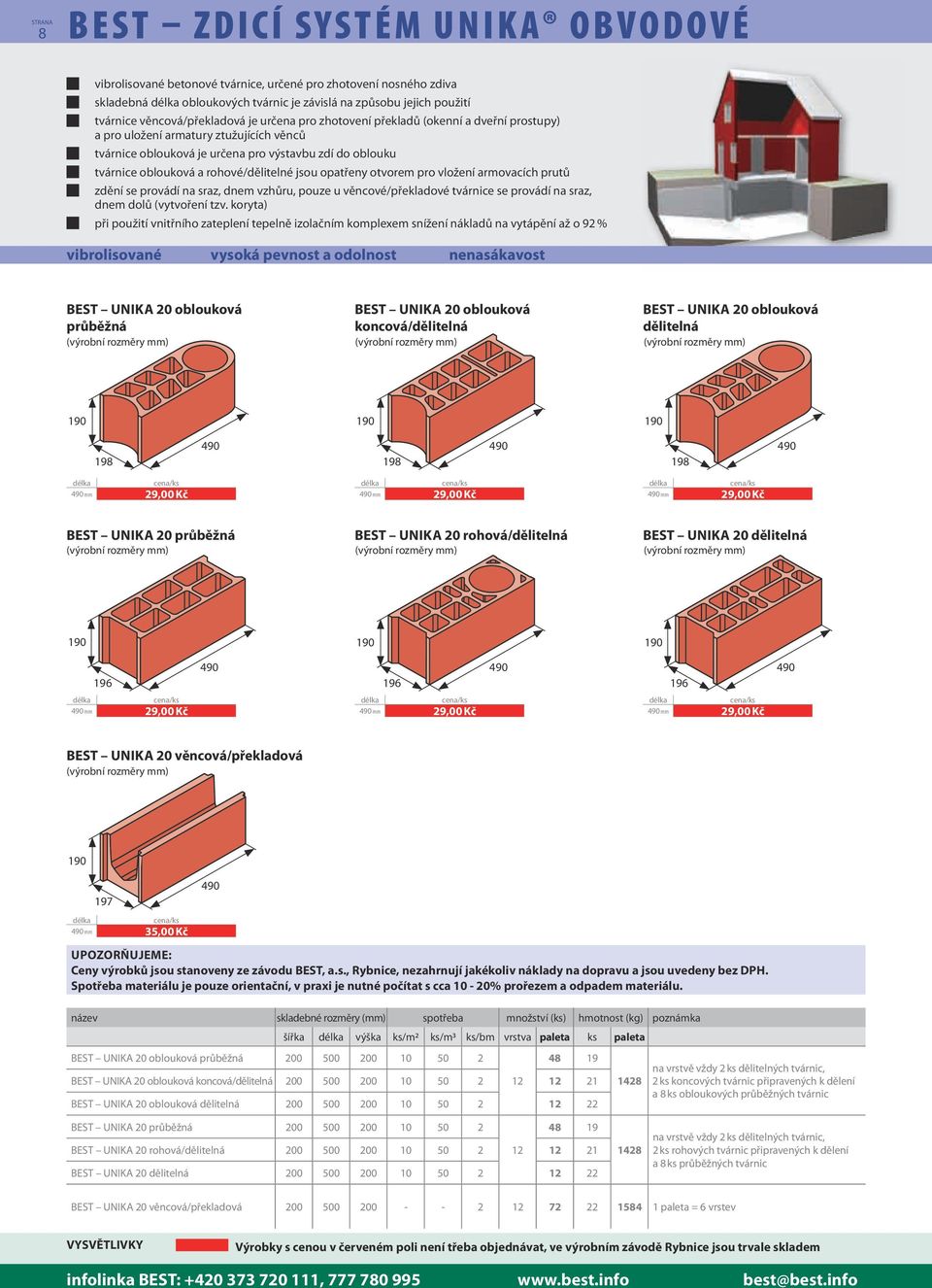

8 8 best zdicí systém unika obvodové vibrolisované betonové tvárnice, určené pro zhotovení nosného zdiva skladebná obloukových tvárnic je závislá na způsobu jejich použití tvárnice věncová/překladová je určena pro zhotovení překladů (okenní a dveřní prostupy) a pro uložení armatury ztužujících věnců tvárnice oblouková je určena pro výstavbu zdí do oblouku tvárnice oblouková a rohové/dělitelné jsou opatřeny otvorem pro vložení armovacích prutů zdění se provádí na sraz, dnem vzhůru, pouze u věncové/překladové tvárnice se provádí na sraz, dnem dolů (vytvoření tzv. koryta) při použití vnitřního zateplení tepelně izolačním komplexem snížení nákladů na vytápění až o 92 % vibrolisované vysoká pevnost a odolnost nenasákavost BEST UNIKA 20 oblouková průběžná BEST UNIKA 20 oblouková koncová/dělitelná BEST UNIKA 20 oblouková dělitelná mm 29,00 Kč 490 mm 29,00 Kč 490 mm 29,00 Kč BEST UNIKA 20 průběžná BEST UNIKA 20 rohová/dělitelná BEST UNIKA 20 dělitelná mm 29,00 Kč 490 mm 29,00 Kč 490 mm 29,00 Kč BEST UNIKA 20 věncová/překladová mm 35,00 Kč 490 Upozorňujeme: Ceny výrobků jsou stanoveny ze závodu BEST, a.s., Rybnice, nezahrnují jakékoliv náklady na dopravu a jsou uvedeny bez DPH. Spotřeba materiálu je pouze orientační, v praxi je nutné počítat s cca 10-20% prořezem a odpadem materiálu. název skladebné rozměry (mm) spotřeba množství (ks) hmotnost (kg) poznámka šířka výška ks/m² ks/m3 ks/bm vrstva paleta ks paleta BEST UNIKA 20 oblouková průběžná BEST UNIKA 20 oblouková koncová/dělitelná BEST UNIKA 20 oblouková dělitelná na vrstvě vždy 2 ks dělitelných tvárnic, 2 ks koncových tvárnic připravených k dělení a 8 ks obloukových průběžných tvárnic BEST UNIKA 20 průběžná BEST UNIKA 20 rohová/dělitelná BEST UNIKA 20 dělitelná na vrstvě vždy 2 ks dělitelných tvárnic, 2 ks rohových tvárnic připravených k dělení a 8 ks průběžných tvárnic BEST UNIKA 20 věncová/překladová paleta = 6 vrstev VYSVĚTLIVKY Výrobky s cenou v červeném poli není třeba objednávat, ve výrobním závodě Rybnice jsou trvale skladem infolinka BEST: , best@best.info

9 best zdicí systém unika vnitřní STRANA 9 vibrolisované betonové tvárnice, určené pro zhotovení příčkového (nenosného) zdiva tvárnice věncová/překladová je určena pro zhotovení překladů (okenní a dveřní prostupy) tvárnice BEST UNIKA 15 rohové/dělitelné jsou opatřeny otvorem pro vložení armovacích prutů zdění se provádí na sraz, dnem vzhůru, pouze u věncové/překladové tvárnice se provádí na sraz, dnem dolů (vytvoření tzv. koryta) vibrolisované vysoká pevnost a odolnost nenasákavost BEST UNIKA 10 příčková BEST UNIKA 10 dělitelná BEST UNIKA 10 rohová/dělitelná mm 19,00 Kč 490 mm 19,00 Kč 490 mm 19,00 Kč BEST UNIKA 15 příčková BEST UNIKA 15 rohová/dělitelná BEST UNIKA 15 překladová mm 25,00 Kč mm 25,00 Kč mm 29,00 Kč Upozorňujeme: Ceny výrobků jsou stanoveny ze závodu BEST, a.s., Rybnice, nezahrnují jakékoliv náklady na dopravu a jsou uvedeny bez DPH. Spotřeba materiálu je pouze orientační, v praxi je nutné počítat s cca 10-20% prořezem a odpadem materiálu. název skladebné rozměry (mm) spotřeba množství (ks) hmotnost (kg) poznámka šířka výška ks/m² ks/m3 ks/bm vrstva paleta ks paleta BEST UNIKA 10 příčková BEST UNIKA 10 dělitelná BEST UNIKA 10 rohová/dělitelná BEST UNIKA 15 příčková BEST UNIKA 15 rohová/dělitelná na vrstvě vždy 2 ks dělitelných tvárnic, 2 ks rohových tvárnic připravených k dělení a 20 ks příčkových tvárnic na vrstvě vždy 2 ks rohových tvárnic připravených k dělení a 14 ks příčkových tvárnic BEST UNIKA 15 překladová paleta = 6 vrstev VYSVĚTLIVKY Výrobky s cenou v červeném poli není třeba objednávat, ve výrobním závodě Rybnice jsou trvale skladem infolinka BEST: , best@best.info

10 10 best zdicí systém unika stropní univerzální stropní prvek, který lze použít pro všechny typy stavebních konstrukcí stavebnicový stropní systém tvořen z vibrolisovaných betonových stropních vložek, které jsou kladeny na železobetonové stropní nosníky tvárnice zaslepená se používá pro uzavření kraje stropní konstrukce nízká hmotnost, jednoduchá manipulace a montáž stropní systém doporučujeme objednávat na základě návrhu projektanta a statika možnost zpracování návrhu řešení stropní konstrukce; cena za zpracování 1 m² = 9,- Kč bez DPH vibrolisované vysoká pevnost a odolnost nenasákavost BEST UNIKA 16 stropní vložka BEST UNIKA 16 stropní vložka zaslepená mm 35,00 Kč 490 mm 35,00 Kč BEST UNIKA 20 stropní vložka BEST UNIKA 20 stropní vložka zaslepená mm 39,00 Kč mm 39,00 Kč 480 Upozorňujeme: Ceny výrobků jsou stanoveny ze závodu BEST, a.s., Rybnice, nezahrnují jakékoliv náklady na dopravu a jsou uvedeny bez DPH. Spotřeba materiálu je pouze orientační, v praxi je nutné počítat s cca 10-20% prořezem a odpadem materiálu. název skladebné rozměry (mm) spotřeba množství (ks) hmotnost (kg) poznámka šířka výška ks/m² ks/bm vrstva paleta ks paleta BEST UNIKA 16 stropní vložka BEST UNIKA 16 stropní vložka zaslepená na vrstvě vždy 2 ks zaslepených stropních vložek určených k vytvoření uzavřených krajů stropního systému BEST UNIKA 20 stropní vložka BEST UNIKA 20 stropní vložka zaslepená na vrstvě vždy 2 ks zaslepených stropních vložek určených k vytvoření uzavřených krajů stropního systému VYSVĚTLIVKY Výrobky s cenou v červeném poli není třeba objednávat, ve výrobním závodě Rybnice jsou trvale skladem infolinka BEST: , best@best.info

11 best zdicí systém unika stropní STRANA 11 BEST UNIKA stropní nosník 150 univerzální stropní prvek, který lze použít pro všechny typy stavebních konstrukcí stavebnicový stropní systém je tvořen z betonových stropních nosníků, mezi které jsou kladeny stropní vložky snadné uchopení stropního nosníku zajistí rovná prutová výztuž hmotnost, jednoduchá manipulace a montáž stropní systém doporučujeme objednávat na základě návrhu projektanta a statika možnost zpracování návrhu řešení stropní konstrukce; cena za zpracování 1 m² = 9,- Kč bez DPH vibrolisované vysoká pevnost a odolnost nenasákavost (mm) ,00 Kč 192,00 Kč 224,00 Kč 256,00 Kč 288,00 Kč 320,00 Kč 352,00 Kč 384,00 Kč (mm) ,00 Kč 448,00 Kč 480,00 Kč 512,00 Kč 544,00 Kč 576,00 Kč 703,00 Kč 740,00 Kč (mm) ,00 Kč 814,00 Kč 851,00 Kč 984,00 Kč 1025,00 Kč 1170,00 Kč 1215,00 Kč 1372,00 Kč (mm) ,00 Kč 1470,00 Kč 1519,00 Kč 1568,00 Kč 1617,00 Kč 1768,00 Kč 1820,00 Kč 2088,00 Kč (mm) ,00 Kč 2204,00 Kč Upozorňujeme: Ceny výrobků jsou stanoveny ze závodu BEST, a.s., Rybnice, nezahrnují jakékoliv náklady na dopravu a jsou uvedeny bez DPH. název skladebné rozměry (mm) zatížení (qd) množství (ks) hmotnost (kg) šířka výška výztuž spodní výztuž vodicí výztuž přiložená BEST UNIKA 100 stropní nosník x8 1x8-3, BEST UNIKA 120 stropní nosník x8 1x8-3, BEST UNIKA 140 stropní nosník x8 1x8-3, BEST UNIKA 160 stropní nosník x8 1x8-3, BEST UNIKA 180 stropní nosník x8 1x8-3, BEST UNIKA 200 stropní nosník x8 1x8-3, BEST UNIKA 220 stropní nosník x8 1x8-3, BEST UNIKA 240 stropní nosník x8 1x8-3, BEST UNIKA 260 stropní nosník x8 1x8-3, BEST UNIKA 280 stropní nosník x8 1x8-3, BEST UNIKA 300 stropní nosník x8 1x8-3, BEST UNIKA 320 stropní nosník x8 1x8-3, BEST UNIKA 340 stropní nosník x8 1x8-3, BEST UNIKA 360 stropní nosník x8 1x8-3, BEST UNIKA 380 stropní nosník x8 1x8 1x8 3, BEST UNIKA 400 stropní nosník x8 1x8 1x8 3, BEST UNIKA 420 stropní nosník x8 1x8 1x8 3, BEST UNIKA 440 stropní nosník x8 1x8 1x8 3, BEST UNIKA 460 stropní nosník x8 1x8 1x8 3, BEST UNIKA 480 stropní nosník x8 1x8 1x10 3, BEST UNIKA 500 stropní nosník x8 1x8 1x10 3, BEST UNIKA 520 stropní nosník x8 1x8 1x12 3, BEST UNIKA 540 stropní nosník x8 1x8 1x12 3, BEST UNIKA 560 stropní nosník x8 1x8 1X14 3, BEST UNIKA 580 stropní nosník x8 1x8 1x14 3, BEST UNIKA 600 stropní nosník x10 1x8 1x14 3, BEST UNIKA 620 stropní nosník x10 1x8 1x14 3, BEST UNIKA 640 stropní nosník x10 1x8 1x14 3, BEST UNIKA 660 stropní nosník x10 1x8 1x14 3, BEST UNIKA 680 stropní nosník x10 1x8 2x14 3, BEST UNIKA 700 stropní nosník x10 1x8 2x14 3, BEST UNIKA 720 stropní nosník x10 1x8 2x14 3, BEST UNIKA 740 stropní nosník x10 1x8 2x14 3, BEST UNIKA 760 stropní nosník x10 1x8 2x14 3, min. kn/m² vrstva max. vrstev ks vrstva infolinka BEST: , best@best.info

12 12 doplňkový sortiment K BEST ZDICÍMU SYSTÉMU UNIKA si u nás objednejte: tepelně izolační panely sádrokartonové desky jsou určeny pro vnitřní zateplení budov již z výroby jsou opatřeny vrstvou tepelné izolace (polystyrenu) dodávka: do 2 týdnů od objednání název rozměry (mm) množství hmotnost název tloušťka izolace celková izolace šířka ks m² kg/m² paleta tepelně izolační panel , cena MJ materiál Kč bez DPH tepelně izolační panel 150 m² sádrokarton + polystyren 458,00 LEPICÍ TMEL (pro lepení tepelně izolačních panelů) lepicí tmel na cementové bázi je určen k lepení tepelně izolačních panelů na podkladní konstrukci z betonových skořepinových tvárnic dodávka: do 1 týdne od objednání název název MJ cena Kč bez DPH lepicí tmel na cementové bázi balení 25kg pytel 223,00 MJ počet ks/paleta hmotnost palety (kg) lepicí tmel na cementové bázi balení 25kg pytel Kotvy pro uchycení oken a dveří rozteč úchytů se volí dle výrobce a typu plastového profilu rámu dodávka: do 1 týdne od objednání (po upřesnění výrobce a typu plastového profilu rámu) cena: 5,- Kč bez DPH/ks kotva pro uchycení plastového okna a eurookna DISTANČNÍ PODLOŽKY pro krytí ocelové výztuže určeny pro zajištění krytí ocelové výztuže betonem TYP 1 (MATES) tradiční tvar s univerzálním zámkem - pro svislou a lehkou nepochozí vodorovnou výztuž možnost výběru dle krycích výšek betonu od 10 do 55 mm (odstupňováno po 5 mm) dodávka: do 1 týdne od objednání (po upřesnění krycí výšky betonu) cena: 4,- Kč bez DPH/ks TYP 2 (ULTRAFIX) univerzální tvar o ø 60 mm (až do ø výztuže 14 mm) dodávka: do 1 týdne od objednání cena: viz tabulka TYP 1 (MATES) TYP 2 (ULTRAFIX) název TYP 2 (ULTRAFIX) krytí/ ø výztuže (mm) 15/ / / / / / / / / /4-18 Kč bez DPH 3,00 6,00 Pro stavbu budete potřebovat i další doplňkové prvky, které zakoupíte v běžných prodejnách se stavebním materiálem: KARI SÍTĚ Z ŽEBÍRKOVÉ OCELI, ARMOVACÍ PRUTY, ZDICÍ MALTY, FASÁDNÍ A VNITŘNÍ OMÍTKY, AKRYLÁTOVÝ TMEL, PENETRAČNÍ NÁTĚR Poznámka: Ve výjimečných případech jsme připraveni vám tento sortiment zajistit. infolinka BEST: , best@best.info

13 obsah - doporučení pro realizaci Základové konstrukce Základové konstrukce větrané 14 Základové konstrukce nevětrané 14 Svislé konstrukce Nosné zdivo 15 Nosné vnitřní zdivo 16 Příčky 16 Vodorovné konstrukce Stropní konstrukce 17 Překlady 17 Varianty zateplení Vnitřní zateplení domu (Klasický francouzský způsob zateplení) Vnitřní zateplení stěn tepelně izolačními panely 19 Vnitřní zateplení stěn tvrzenou minerální vatou s parozábranou 19 Zateplení stropu tvrzenou minerální vatou s parozábranou Podlahy 20 Rozvody (elektroinstalace, vodoinstalace, topení a kanalizace) 21 Výplně otvorů (okna, dveře) 22 Vnější způsob zateplení domu 23 Sendvičový způsob zateplení domu 23

14 14 základové konstrukce - doporučení pro realizaci Tato část publikace nemá ambice nahrazovat jakékoliv související normy a předpisy pro stavbu budov. Při provádění staveb je třeba dodržet zásady norem ČSN P ENV Navrhování zděných konstrukcí - Část 2: Volba materiálů, konstruování a provádění zděných konstrukcí, ČSN P ENV Provádění betonových konstrukcí a ČSN EN ( ) Beton. Vnímejte ji jako doporučení pro realizaci. Základové konstrukce větrané Větrané základové konstrukce jsou tvořeny základovými pasy, základovým zdivem a základovou deskou. Stavbu je třeba izolovat dle projektu. Základový pas se nachází pod obvodovými a vnitřními nosnými zdmi a je tvořen betonovou směsí C12/15 C20/25 (B15 20). Základové zdivo je tvořeno z tvárnic BEST UNIKA 20. Vlastní zdění začíná v rozích, stále je nutné kontrolovat přesné osazení tvárnic a vodorovnost tvárnic v obou směrech. Tvárnice jsou převazovány o polovinu, popř. o třetinu délky tvárnice. Tvárnice se pokládají na sraz, dnem vzhůru na cementovou maltu o síle mm. Vzniklé spáry mezi tvárnicemi se vyplní cementovou maltou. Rohy jsou tvořeny tvárnicí BEST UNIKA 20 rohová/dělitelná, kdy kladením jednotlivých rohových tvárnic na sebe vznikne průběžná svislá dutina, do které je vložena ocelová výztuž (viz obr. 1). Dutina je vyplněna betonovou směsí v celé své výšce. Výška základového zdiva je do 1 m. Základová deska je tvořena stropním nosníkem BEST UNIKA, který je uložen do maltového lože na poslední vrstvu tvárnic BEST UNIKA 20. Před vkládáním stropních vložek je nutné stropní nosníky dočasně podepřít. Před podepřením není strop pochůzný. Vložky jsou kladeny na sucho na sraz, poté se provede betonáž stropu (více informací ohledně stropních konstrukcí viz str. 17). Parametry nosníků a druh betonové směsi je stanoven projektantem. Základové konstrukce nevětrané Nevětrané základové konstrukce jsou tvořeny základovými pasy (pod obvodovými a vnitřními nosnými zdmi, jejich rozměr a skladba jsou určeny statikem), základovým zdivem (z BEST ZTRACENÉHO BEDNĚNÍ 40 s následným probetonováním), zhutněným zásypem (tvořen zeminou a posledních 20 cm štěrkem - zásyp je nutno hutnit po jednotlivých vrstvách), betonovou deskou (o síle 15 cm, s vloženou KARI sítí), hydroizolací, která je provedena po vyzrání betonu, pod nosnými zdmi, a vznikne natavením z asfaltových pásů tak, aby okraje izolace přesahovaly min. o 150 mm každou stranu zdiva.

15 15 svislé konstrukce - doporučení pro realizaci Nosné zdivo Nosné zdivo je tvořeno z tvárnic BEST UNIKA 20, zdění tvárnic se provádí převazbou o polovinu, popř. o třetinu délky tvárnice. Tvárnice se pokládají na sraz, na cementovou maltu o síle mm, dnem vzhůru. Vzniklé spáry mezi tvárnicemi se vyplní cementovou maltou. Pro snadnou manipulaci při osazení tvárnic jsou dna opatřena uchopovacími otvory. Rohy jsou tvořeny tvárnicemi BEST UNIKA 20 rohová/ dělitelná, kdy kladením jednotlivých rohových tvárnic na sebe vznikne průběžná svislá dutina, do které je vložena ocelová výztuž. Pro krytí svislé ocelové výztuže používáme distanční podložky (viz str. 12). U delších zdí je nutno vytvořit cca po 3 metrech průběžnou dutinu (vždy určeno statikem). Vodorovná výztuž je vždy doporučena statikem. Otvory pro okna a dveře (ostění) jsou vyzděny z tvárnic BEST UNIKA 20 rohová/dělitelná, kdy průběžná svislá dutina je následně vyplněna betonovou směsí a proarmována v celé výšce. Dispozici nosných zdí stavby určuje nabízených stropních nosníků, která je maximálně 7,6 m. fasádní stěrka BEST UNIKA 20 dělitelná průběžná armatura s betonovou zálivkou BEST UNIKA 20 rohová/dělitelná BEST UNIKA 20 průběžná tepelně izolační panel obr. 1 - detail konstrukce rohu stavby obr. 2 - zdění dnem vzhůru detail úchytů tvárnic obr. 3 - vodorovnost zdění kontrolována šňůrou obr. 4 - detail vnější nosné zdi obr. 5 - ukázka otvorů pro okna a dveře

16 16 svislé konstrukce - doporučení pro realizaci Nosné vnitřní zdivo Vnitřní nosné zdi jsou tvořeny tvárnicemi BEST UNIKA 20. Mezi vnitřní nosnou zdí a obvodovou zdí je nutné vytvořit mezeru o šířce mm (viz obr. 6). Tím nebude vytvořeno místo pro únik tepla do vnějšího prostředí, tzn. tepelný most. U staveb s vnějším zateplením nebo sendvičovým systémem jsou tvárnice provazovány s obvodovou zdí. fasádní stěrka BEST UNIKA 20 průběžná tepelně izolační panel průběžná armatura s betonovou zálivkou BEST UNIKA 20 rohová/dělitelná vnitřní omítka příčky Pro příčky použijeme tvárnice BEST UNIKA 15 nebo tvárnice BEST UNIKA 10. Příčky se zdí přímo na odizolovanou základovou desku. Tvárnice jsou pokládány dnem nahoru s převazbou o polovinu, popř. třetinu délky tvárnice na betonovou směs ve vodorovné i svislé spáře. Příčky se nevyztužují. Je nutné vytvořit mezeru o šířce mm mezi příčkou a obvodovou zdí (viz obr. 7). Tím nebude vytvořeno místo pro únik tepla do vnějšího prostředí, tzn. tepelný most. Pokud bude stavba izolována z vnější strany, nevytváří se mezera mezi vnější nosnou zdí a příčkou. obr. 6 - napojení nosné vnitřní zdi fasádní stěrka BEST UNIKA 20 průběžná tepelně izolační panel tmel BEST UNIKA 10 rohová/dělitelná vnitřní omítka obr. 8 - výstavba příčkových zdí s vnitřním zateplením obr. 7 - napojení příčky a obvodové zdi obr. 9 - výstavba příčkových zdí před montáží vnitřního zateplení obr detail BEST UNIKA 15

17 17 vodorovné konstrukce - doporučení pro realizaci stropní konstrukce Stropní nosníky jsou uloženy do maltového lože (cementová malta min. tloušťky 10 mm). Osová vzdálenost mezi nosníky je konstantní, 600 mm. Přesné dodržení osové vzdálenosti mezi nosníky se nejlépe určí tak, že v místě uložení nosníků na nosnou zeď je vložena zaslepená vložka (viz obr. 11). Před vkládáním stropních vložek na nosníky je třeba tyto nosníky podepřít dočasnými podporami dle výkresu skladby stropu (viz obr. 14). Stojky je nutno umístit před zahájením pokládky nosníků a stropních vložek vždy na roznášecí podložky tak, aby bylo rozloženo zatížení. Počet řad podpěr musí odpovídat výkresu skladby, musí být stavěny od středu místnosti s osovou vzdáleností podpěr od 1,5 1,8 m. Je doporučeno, aby podepření uprostřed nosníků mělo předpětí o 1/300 rozponu (tzn. např. při délce nosníku 5 m cca 1,7 cm). Předpětí konstrukce je určeno statikem nebo projektantem objektu. Před podepřením není strop pochůzný. Vložky jsou kladeny na sucho na sraz v řadách kolmých na osu nosníků, postupně od jednoho konce ke druhému v podélném směru (viz obr. 15). Na podepřené nosníky jsou pokládány stropní vložky postupně z jedné strany. Osazení stropních vložek v jednom poli je nepřípustné. Vložky mají dostatečnou únosnost pro pohyb pracovníků a pro betonáž stropní desky. Do stropní konstrukce se nesmějí vkládat nosníky ani vložky, které jsou jakkoli poškozeny. Na plochu stropu, vytvořenou z nosníků a vložek, pokládáme jako doplňující výztuž svařovanou KARI síť. Její velikost je určena na základě statického výpočtu a je uložena na distančních podložkách, s přesahem min. 200 mm ve všech směrech. Síť je ukládána tak, aby zasahovala nad celou výztuž ztužujícího věnce (viz obr. 16). Věnec je tvořen pouze polovinou tvárnice BEST UNIKA 20 věncová/překladová (viz obr. 16). Před betonáží konstrukci důkladně očistíme a navlhčíme vodou. Betonáž stropu je nutno provádět kontinuálně, aby bylo dosaženo zmonolitnění celé konstrukce. Montážní podpěry je možno odstranit po dosažení normové pevnosti betonu, tzn. po cca 28 dnech. V případě větší výšky stropu než 200 mm doporučujeme provést bednění, kopírující tvar objektu v požadované výšce stropní konstrukce. obr určení osové vzdálenosti mezi nosníky vložením zaslepené stropní vložky obr detail stropní konstrukce obr BEST UNIKA 16 stropní vložka správně nesprávně obr dočasná podpěra stropního systém BEST UNIKA (správné použití roznášecích hranolů, podložek a podpěr) obr kladení stropních vložek obr uložení stropního systému BEST UNIKA na stěně (způsob použití KARI sítě a armatury věnce při konstrukci stropu) překlady Překlady jsou tvořeny z tvárnic BEST UNIKA 15 překladová nebo BEST UNIKA 20 věncová/překladová, které jsou proarmovány výztuží. Výztuž je doporučeno opatřit distančními podložkami pro vytvoření krytí, tzn. zajištění obalení výztuže betonem (viz str. 12). obr BEST UNIKA 20 věncová/překladová

18 18 varianty zateplení - doporučení pro realizaci Termosnímky barevná paleta ukazuje místa s největšími a nejmenšími úniky tepla Nevhodně zateplený dům červeně a fialově jsou označena místa s vysokými tepelnými úniky Správně zateplený dům modrá barva je zárukou kvalitně zatepleného domu VNITŘNÍ ZATEPLENÍ DOMU Klasický francouzský způsob zateplení Základním prvkem vnitřního zateplovacího systému jsou tzv. tepelně izolační panely. Tepelně izolační panely jsou sádrokartonové desky, opatřené vrstvou tepelné izolace stabilizovaného pěnového polystyrenu. Takto spojené panely je možné objednat již jako hotový prvek o šíři 1200 mm a výšce 2600 mm. Tloušťka doporučovaného tepelně izolačního panelu je 163 mm (tloušťka izolantu 150 mm + tloušťka sádrokartonu 13 mm) s hodnotou tepelného odporu R = 4,05 m².k.w -¹. Při použití vnitřního zateplovacího systému je celková tloušťka stěny cca 365 mm. Vrstvou tepelné izolace (v kombinaci se zakrytím spojů tepelně izolačních panelů parotěsnou zábranou) je dostatečně zabráněno pronikání vodních par, vzniklých provozem v domě, do prostoru mezi skořepinovou tvárnicí a tepelně izolačním panelem. Nedochází zde proto ke kondenzaci par a vzniku plísní a hnilobných procesů. Mikroventilace, která je běžnou součástí moderních oken, dostatečně zajistí výměnu vlhkého vzduchu. Tento typ zateplení je vhodný pro veškerou výstavbu rodinných domů, bytových domů a občanských staveb. Technické parametry splňují podmínky pro výstavbu nízkoenergetických staveb. kotvení pozednice BEST UNIKA 20 věncová/překladová vyrovnávací vrstva cementové malty tl.10 mm BEST UNIKA 20 stropní vložka stropní nadbetonávka se ztužující armaturou izolace podlahy stropní nosník fasádní stěrka nosné zdivo BEST UNIKA 20 lepicí tmel tepelně izolační panel

19 19 varianty zateplení - doporučení pro realizaci Vnitřní zateplení stěn tepelně izolačními panely Před lepením tepelně izolačního panelu na vnitřní stěnu obvodové zdi je nutno místa oklepat, očistit a ošetřit penetračním nátěrem (viz str. 12). Tepelně izolační panel je možné podle potřeby upravit. Pro úpravu panelů je možné používat jemnozubou pilku nebo speciální řezáky. Samotné lepení panelů se provádí pomocí lepicího tmelu, určeného pro tento systém (viz str. 12). Na zadní stranu panelu (na polystyren) se nanese ve formě terčů lepicí tmel. Vzdálenost jednotlivých terčů v řadě je cca cm, tloušťka terčů je v rozmezí mm. Panely se lepí odspodu, ve svislém směru. Lepené panely se rovnají latí s předcházejícím, již nalepeným panelem. Doba vyzrání lepicího tmelu je - dle konkrétních podmínek - 12 až 24 hodin. Těsnění spár je možné provést nanesením akrylátového tmelu na hranu polystyrenové desky nebo v případě nespojitosti panelů zapěněním polyuretanovou pěnou. Tím je vytvořena dostatečná parotěsná zábrana proti pronikání vodních par mezi skořepinovou tvárnicí a tepelně izolačním panelem do prostoru a jejich následným srážením. Tmelení spár se provádí jako u běžných sádrokartonových konstrukcí. Po vyschnutí lepicího tmelu je nutné provést zapěnění mezer u podlahy a stropu polyuretanovou pěnou. Tím dojde k dokonalému utěsnění vnitřního prostoru od vnějšího. obr detail vnitřního zateplení Vnitřní zateplení stěn tvrzenou minerální vatou s parozábranou Další z možností vnitřní izolace je použití tvrzené minerální vaty s parozábranou jako tepelné izolace. Do stěn jsou ukotveny držáky pro profily z pozinkovaného ocelového plechu, čímž se vytvoří tzv. mezistěny. Prostor mezistěn je vyplněn tvrzenou minerální vatou s parozábranou a pohledová část konstrukce je opatřena sádrokartonem. V případě protahování elektroinstalace v chráničkách (umělohmotný krk) mezi tvrzenou minerální vatou s parozábranou a mezistěnou a v případě vrtání otvorů v sádrokartonu (např. pro zásuvky) se musí postupovat tak, aby tato parozábrana nebyla narušena. obr úprava tepelně izolačního panelu obr detail pozinkované konstrukce obr detail vnitřního zateplení stěn minerální vatou

20 20 varianty zateplení - doporučení pro realizaci Zateplení stropu tvrzenou minerální vatou s parozábranou Zateplení stropu minerální vatou je vhodné pro snadné vedení elektroinstalace a rozvodů v podhledech stropu. Strop je opatřen stropní konstrukcí, která je tvořena závěsy a nosníky. Do stropních vložek je třeba ukotvit závěsy (nekotví se do stropních nosníků), do kterých jsou umístěny profily z pozinkovaného ocelového plechu. Tím se vytvoří konstrukce stropního podhledu. Do prostoru mezi konstrukci stropního podhledu a strop je v požadované tloušťce vložena tepelná izolace (tvrzená minerální vata s parozábranou). Pohledová část konstrukce je opatřena sádrokartonem. obr vnitřní zateplení obr detail uchycení stropní konstrukce podlahy Podlahy jsou řešeny klasickou nebo suchou montáží. Skladba podlah vždy obsahuje tepelnou izolaci ve formě pěnového nebo extrudovaného polystyrenu. Lze použít i minerální desky, které musí být opatřeny fólií, která zabraňuje proniknutí vody do desek. obr zateplení podlahy

21 21 varianty zateplení - doporučení pro realizaci rozvody Rozvody (elektroinstalace, vodoinstalace, topení a kanalizace) doporučujeme vést tak, aby nedošlo k zásahu do obvodového zdiva, tzn. podlahou nebo stropním podhledem. Nejvhodnějším řešením je vedení středovou zdí nebo svislými instalačními šachtami. V případě vnitřního zateplení stěn pomocí tepelně izolačních panelů jsou instalace vedeny v izolační vrstvě panelu. Při prořezávání drážky pro vedení instalací nesmí dojít k nadměrnému zeslabení izolační vrstvy. Po nalepení tepelně izolačního panelu dojde k zakrytí instalací. V případě vnitřního zateplení pomocí tvrzené minerální vaty s parozábranou je možné vést rozvody mezi minerální vatou a parotěsnou zábranou. Kanalizaci je možné vést podlahou nebo stropním podhledem jejich provrtáním. Rozvody jsou poté překryty izolací stropu. obr detail instalace zásuvky/vypínače obr vedení elektroinstalace obr vedení odpadní roury skrz stropní konstrukci obr detail vedení odpadní roury

22 22 varianty zateplení - doporučení pro realizaci Výplně otvorů Okna a dveře je nutné zabudovat tak, aby byly na rozhraní izolace a nosného zdiva. Uchycení oken se provádí pomocí ocelových kotev (viz str. 12), které se upevňují přímo do zdiva. Vnější i vnitřní parapet je připevněn dodatečně, spodní část rámu je k jejich ukotvení speciálně upravena. obr detail uchycení okna

23 23 varianty zateplení - doporučení pro realizaci Tento způsob zateplení již není tak ekonomický jako klasický francouzský způsob, neboť dochází k akumulaci tepla do stěn. vnější zateplení domu U této varianty je použit izolant ve formě tvrzené minerální vaty nebo polystyrenu, který je umístěn na vnější stranu nosné konstrukce. Při použití tvrzené minerální vaty jako izolantu doporučujme vložit mezi nosnou zeď a minerální vatu parozábranu. Pokud je použit polystyren, je nutné zvolit doporučenou tloušťku, při které nedochází ke kondenzaci vodních par. Vnitřní část zdiva je opatřena vnitřní omítkou, vnější část fasádní stěrkou. fasádní stěrka sklotextilní síťovina tepelná izolace lepicí tmel nosné zdivo BEST UNIKA 20 vnitřní omítka kotvení pozednice BEST UNIKA 20 věncová/překladová vyrovnávací vrstva cementové malty tl.10 mm BEST UNIKA 20 stropní vložka stropní nadbetonávka se ztužující armaturou izolace podlahy stropní nosník sendvičový způsob zateplení domu Je použit izolant ve formě tvrzené minerální vaty nebo polystyrenu, který je vložen jako jádro do konstrukce vytvořené z BEST ZDICÍHO SYSTÉMU UNIKA. Při použití tvrzené minerální vaty jako izolantu doporučujme vložit mezi nosnou zeď a minerální vatu parozábranu. Pokud je použit polystyren, je nutné zvolit doporučenou tloušťku, při které nedochází ke kondenzaci vodních par. Vnitřní část zdiva je opatřena vnitřní omítkou, vnější část fasádní stěrkou. fasádní stěrka vnější pohledové zdivo BEST UNIKA10 nebo 15 tepelná izolace nosné zdivo BEST UNIKA 20 vnitřní omítka

24 24 bořte s námi mýty a předsudky Je to troufalá věta, vyřčená téměř na závěr katalogu. Proč? Protože systému, který nabízíme, věříme, ale něco nového vždy vzbuzuje mnoho otázek a pochybností. Začněme odpovědí na nejčastější otázku. Proč se vyplatí stavět z BEST ZDICÍHO SYSTÉMU UNIKA? Stavební systém BEST UNIKA vám ušetří čas a náklady při stavbě domu, jeho velkou předností je rychlá a jednoduchá stavba. Propracovanost zdicího systému vám umožní i vytvoření nejnáročnějších detailů. Nejen že si pořídíte kvalitní a moderní bydlení, ale až při rostoucích cenách energií velmi oceníte výraznou úsporu nákladů na vytápění. Věříme, že naše nabídka zní lákavě, už slyšíme spoustu otázek, týkajících se únosnosti stěn, stropních systémů a možné vlhkosti stěn. Věřte, i my jsme je měli, hledali jsme odpovědi, konzultovali jsme je se stavebními odborníky. Výsledky si můžete přečíst v následujících řádkách. Jaké doporučujete systémy zateplení hrubé stavby ze zdicího systému BEST UNIKA? Doporučujeme systém vnitřního zateplení. Vnitřní zateplení tvoří tepelně izolační panel, tj. sádrokartonová deska s vrstvou tepelné izolace (polystyrenu). Proč doporučujeme tento systém? Hlavními výhodami systému jsou vysoké úspory nákladů na vytápění, rychlá a snadná montáž (např. při montáži systému není potřeba lešení), montáž není závislá na klimatických podmínkách, snížení tloušťky a hmotnosti stěn u novostaveb. Takto izolovaný dům je možné vytopit během 15 minut na příjemných 20 C. Bude docházet ke srážení vody na rozhraní nosné zdi a tepelně izolačního komplexu? Pokud dodržíte doporučenou tloušťku tepelně izolačního panelu (163 mm), prostup teploty bude pozvolný a množství zkondenzované vodní páry je menší než množství vypařené vodní páry. Jaká je nosnost sádrokartonové stěny? Nemusíme se obávat zavěšení např. kuchyňské linky? Pro zavěšování předmětů do sádrokartonu se používá speciálních hmoždinek, které mají po instalaci do sádrokartonu nosnost 60 kg. Už samotný údaj ukazuje, že se nemusíte obávat, že stěna neunese zavěšení kuchyňské linky. Pokud uvažujete o zavěšení těžších předmětů, je možné roznést váhu zavěšovaného předmětu do více hmoždinek, zvýšit nosnost stěny, např. zdvojením vrstvy sádrokartonu nebo ukotvení předmětu do nosné konstrukce domu pomocí moderních systémů kotvení. Mohu stavět ze zdicího systému BEST UNIKA, pokud mám projekt na cihlový dům? Tuto změnu vám můžeme jen doporučit. Komplexnost zdicího systému BEST UNIKA umožňuje realizovat veškeré stavby i v těch nejnáročnějších architektonických řešeních. A navíc vaše volba bude ekologická, ekonomická a efektivní. Dochází při použití zdicího systému BEST UNIKA k akumulaci tepla do stěn stavby? Při volbě sytému vnitřního zateplení nedochází ke ztrátě tepla tím, že jsou vyhřívány stěny (akumulace) a jelikož topíte, kdy potřebujete a pokojové teploty dosáhnete prakticky ihned, není ani akumulace stěn žádoucí.

25 25 Jsou tvárnice zdicího systému BEST UNIKA nasákavé? Unikátní vlastnosti a moderní výrobní technologie zaručují, že tvárnice jsou porézní, ale nenasákavé. Proto jsou vhodným stavebním materiálem i do míst s náročnými klimatickými podmínkami a v neposlední řadě všude tam, kde tradiční materiály selhávají. Neumím si představit žít v betonovém domě. Co mi poradíte? Zbavte se předsudků. Při představě betonu jako stavebního materiálu nás okamžitě napadne panelový dům. Již staří Římané objevili výhody betonu - jedna stavba, vypovídající vše, je Pantheon v Římě. A jeho jedinečné vlastnosti jsou využívány dodnes např. ve Francii, kde 84 % nosných stěn rodinných domů a 32 % nosných stěn veřejných budov je tvořeno právě skořepinovými betonovými tvárnicemi. Je možné, že při použití zdicího systému BEST UNIKA dojde až k 92% úsporám v porovnání s ostatními stavebními systémy? Je to možné. Počítejte s námi: nízká pořizovací cena materiálu, snížení nákladů na zařízení, na provádění stavby (rychlé provedení stavebních prací). A navíc při použití BEST ZDICÍHO SYSTÉMU UNIKA nešetříte pouze náklady jednorázově, při výstavbě, ale trvale při jeho užívání, úsporou provozních nákladů. Máme zájem o sestavení kladecího schématu na strop a výpočet materiálu. Jak máme postupovat? Pro výpočet spotřeby a sestavení kladecího schématu stropu je potřeba zaslat projektovou dokumentaci - nejlépe v elektronické podobě (pdf, dwg) do některého z BEST STUDIÍ, která se nacházejí u každého výrobního závodu (kontakt str. 28). Pro přesné vypracování kladecího schématu je velmi důležité zaslat dokumentaci v následujícím rozsahu: situace 1NP, situace 2NP, rozkreslení krovu, řez domem a výpis skladeb podlah. Cena za vypracování je 9,- Kč/m² bez DPH. Chci stavět ze zdicího systému BEST UNIKA. Jak mám postupovat? Je to velmi snadné. Přijďte do některého z BEST STUDIÍ, která se nacházejí u všech výrobních závodů společnosti BEST. Vyberte si typový dům, který je šitý na míru přímo vám. Přijďte a informujte se o BEST ZDICÍM SYSTÉMU UNIKA.

26 26 Služby obecně ARCH CENTRA volně přístupné areály venkovní architektury o celkové rozloze více než m ² s originálními realizacemi z tvarovek BEST v Rybnici u Plzně, Poleradech u Mostu, Lučicích u Chlumce nad Cidlinou, ve Štěpánovicích-Vraníně u Třeboně a v obchodním zastoupení v Praze. Služby BEST STUDIÍ ve všech závodech a obchodním zastoupení Praha poradenský servis, zajištění výpočtu spotřeby materiálu, zpracování cenových nabídek, objednávek a prodej. Prodej výrobků po celé České republice v jednotlivých závodech firmy BEST a dále ve stovkách prodejen stavebnin; přehled vybraných prodejců BEST uveden na Zajištění automobilové dopravy na jakékoli místo v České republice. Bezplatné poskytování všech informačních materiálů: katalog Betonová dlažba a ostatní betonové výrobky BEST 2008, Velkoplošná dlažba, Vzorové skladby, Doporučení pro realizace, Technický katalog, Vzorník barev a povrchů, Ceník výrobků. Instruktážní film o realizaci z prvků BEST UNIKA je možné objednat na níže uvedených telefonních číslech. ceny a paletování BEST ZDICÍHO SYSTÉMU UNIKA Ceny výrobků jsou stanoveny ze závodu Rybnice, nezahrnují jakékoliv náklady na dopravu a jsou uvedeny bez DPH. Jsou platné od Paletování výhradně na značených paletách EUR. Při prodeji zboží činí cena palety 255,00 Kč. Při vrácení použitých palet zpět do některého z výrobních závodů je cena vrácené palety ponížena o opotřebení ve výši 10 % z ceny palety (tj. 25,50 Kč + 19 % DPH, vztahující se pouze k částce za opotřebení palet; na vlastní cenu palet se DPH nevztahuje). Použité palety je nutné připravit tak, aby byla možná strojní manipulace s nimi, tj. neseskládané do sebe. Stropní nosníky jsou expedovány na dřevěných prokladech, cena 1 ks prokladu je 55,00 Kč/ks bez DPH. Při vrácení použitých prokladů zpět do některého výrobního závodu je cena prokladu stanovena na 50,00 Kč/ks bez DPH. Tepelně izolační panely jsou expedovány na speciálních paletách. Při prodeji i v případě jejich vrácení činí cena 1 palety 420,00 Kč bez DPH. Hmotnost výrobků v tabulkové části je uvedena bez hmotnosti palety EUR (30 kg). postup při objednávání BEST ZDICÍHO SYSTÉMU UNIKA U zboží, které je trvale skladem (označené cenou v červeném poli), není třeba písemné objednávky. V případě vašeho zájmu o zboží, které není trvale skladem (stropní nosníky a doplňkové komponenty), zašlete písemnou objednávku, a to pomocí e-shopu ( nebo na ovou adresu odbytryb@best.info či na faxové číslo do závodu Rybnice. Objednávka musí obsahovat požadovaný název výrobku, jeho rozměry a množství (ks). Dále prosím uveďte, zda objednáváte i dovoz výrobků. Nezapomeňte uvést váš kontakt pro naše případné dotazy. Poštou obdržíte ve 2 výtiscích kupní smlouvu spolu s její přílohou, která bude obsahovat termín expedice zakázky, expediční místo (výrobní závod) a cenu zakázky, případně cenu dopravy. Jeden potvrzený výtisk této smlouvy zašlete na adresu: BEST, a.s., Rybnice 148, Kaznějov jako podklad pro expedici zakázky. Termíny dodání stropních nosníků jsou 7 dnů, termíny dodání doplňkových komponentů jsou uvedeny na str. 12 tohoto katalogu. Aktuální stav volného zboží, ceník a on line objednávka na nebo prokliknutím z firemních stránek infolinka best: pondělí až pátek: hod. sobota: hod. Výrobky BEST jsou vyráběny a kontrolovány podle evropských harmonizovaných norem.
