1 STÍNĚNÉ KONEKTORY VN Ensto Underground

2 Sortiment Ensto pro kabelové soubory doplněn o stíněné konektory VN Bezpečné a spolehlivé stíněné konektory VN doplňují sortiment Ensto pro zemní silové kabely a kabelové soubory. Vedle teplé a studené technologie pro kabely se teď produktové spektrum rozšiřuje o 250 A úhlové konektory - sada URZJ 250, 250 A přímé konektory sada URZTJ 250 a 630 A T-konektory sada USQJ 630 pro použití do 24 (25) kv. Stíněné konektory Ensto jsou určeny pro instalaci kabelů s plastovou izolaci 12 kv a 24 (25) kv do transformátorů, motorů, ale zvláště pro rozváděče SF6 pro vnitřní i venkovní prostředí. Instalace je rychlá a jednoduchá.

Vedle teplé a studené technologie pro kabely se teď produktové spektrum rozšiřuje o 250 A úhlové konektory - sada URZJ 250, 250 A přímé konektory sada

3 Ensto stíněné konektory poskytují mnoho výhod Stíněné odpojitelné konektory se vyznačují vysokou bezpečností a jednoduchou montáží. - Vyšší osobní bezpečnost a spolehlivost během provozu díky stíněné konstrukce - Vodotěsná konstrukce - Konektory nevyžadují mnoho prostoru a tělo konektorů se dokonce může dotýkat uzemněných kovových častí - Připojení a odpojení je rychlé a jednoduché - Instalace nevyžaduje žádné speciální nářadí - Kabely mohou být připojené k síti okamžitě po instalaci konektoru - Konektory jsou vyrobené z pružné silikonové gumy (USQJ 630) nebo z EPDM gumy (URZJ 250, URZTJ 250) Testované dle norem Oddělitelné konektory jsou vhodné pro rozváděče podle normy DIN Jsou zkoušené podle normy IEC a též vyhovují požadavkům normy IEC

kovových častí - Připojení a odpojení je rychlé a jednoduché - Instalace nevyžaduje žádné speciální nářadí - Kabely mohou být připojené k síti okamžitě po instalaci konektoru - Konektory jsou

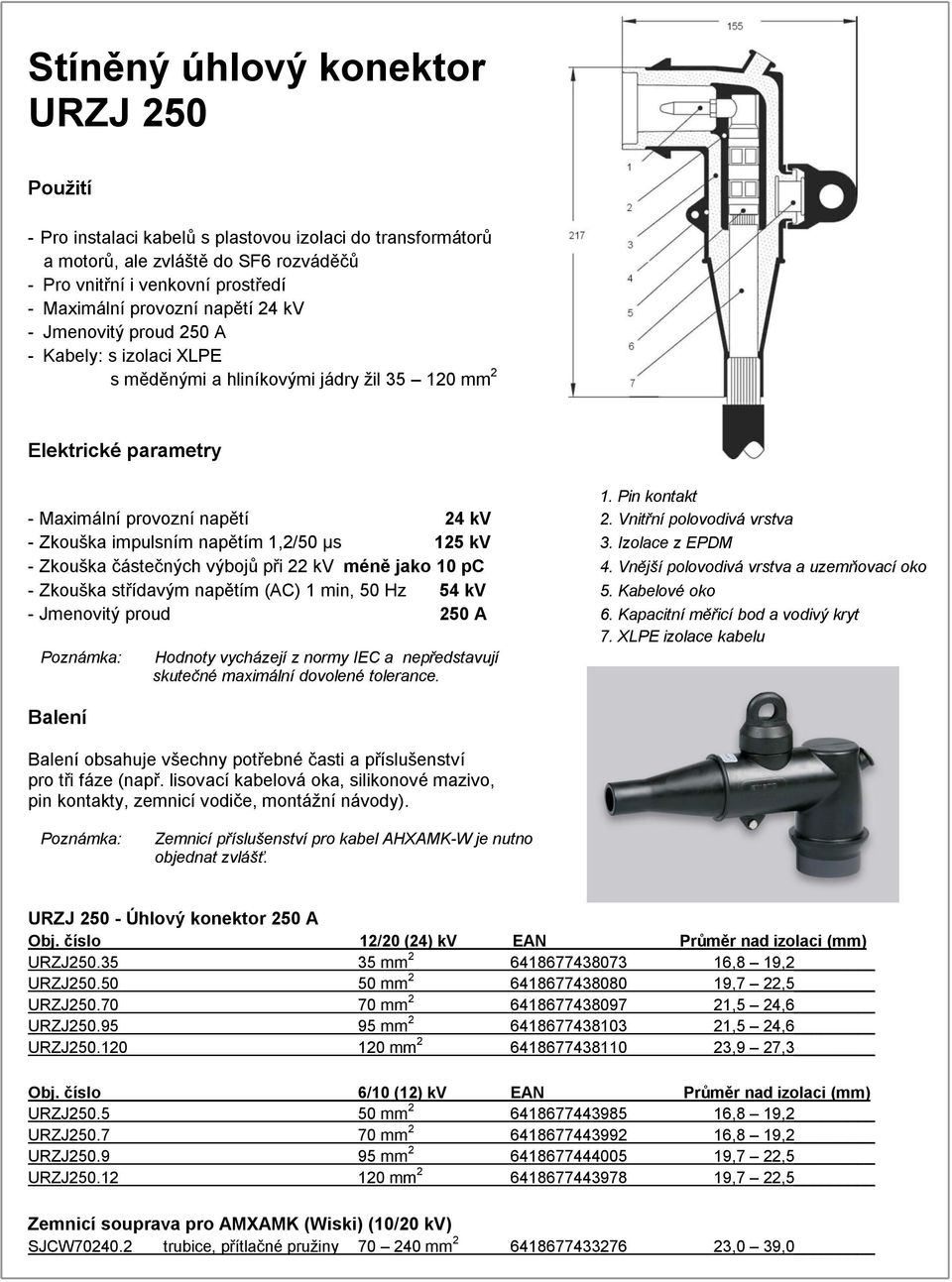

4 Stíněný úhlový konektor URZJ 250 Použití - Pro instalaci kabelů s plastovou izolaci do transformátorů a motorů, ale zvláště do SF6 rozváděčů - Pro vnitřní i venkovní prostředí - Maximální provozní napětí 24 kv - Jmenovitý proud 250 A - Kabely: s izolaci XLPE s měděnými a hliníkovými jádry žil mm 2 Elektrické parametry 1. Pin kontakt - Maximální provozní napětí 24 kv 2. Vnitřní polovodivá vrstva - Zkouška impulsním napětím 1,2/50 μs 125 kv 3. Izolace z EPDM - Zkouška částečných výbojů při 22 kv méně jako 10 pc 4. Vnější polovodivá vrstva a uzemňovací oko - Zkouška střídavým napětím (AC) 1 min, 50 Hz 54 kv 5. Kabelové oko - Jmenovitý proud 250 A 6. Kapacitní měřicí bod a vodivý kryt 7. XLPE izolace kabelu Poznámka: Hodnoty vycházejí z normy IEC a nepředstavují skutečné maximální dovolené tolerance. Balení Balení obsahuje všechny potřebné časti a příslušenství pro tři fáze (např. lisovací kabelová oka, silikonové mazivo, pin kontakty, zemnicí vodiče, montážní návody). Poznámka: Zemnicí příslušenství pro kabel AHXAMK-W je nutno objednat zvlášť. URZJ Úhlový konektor 250 A Obj. číslo 12/20 (24) kv EAN Průměr nad izolaci (mm) URZJ mm ,8 19,2 URZJ mm ,7 22,5 URZJ mm ,5 24,6 URZJ mm ,5 24,6 URZJ mm ,9 27,3 Obj. číslo 6/10 (12) kv EAN Průměr nad izolaci (mm) URZJ mm ,8 19,2 URZJ mm ,8 19,2 URZJ mm ,7 22,5 URZJ mm ,7 22,5 Zemnicí souprava pro AMXAMK (Wiski) (10/20 kv) SJCW trubice, přítlačné pružiny mm ,0 39,0

Vnitřní polovodivá vrstva - Zkouška impulsním napětím 1,2/50 μs 125 kv 3. Izolace z EPDM - Zkouška částečných výbojů při 22 kv méně jako 10 pc 4.

5 Stíněný přímý konektor URZTJ 250 Použití - Pro instalaci kabelů s plastovou izolaci do transformátorů a motorů, ale zvláště do SF6 rozváděčů - Pro vnitřní i venkovní prostředí - Maximální provozní napětí 24 kv - Jmenovitý proud 250 A - Kabely: s izolaci XLPE s měděnými a hliníkovými jádry žil mm 2 Elektrické parametry 1. Pin kontakt - Maximální provozní napětí 24 kv 2. Vnitřní polovodivá vrstva - Zkouška impulsním napětím 1,2/50 μs 125 kv 3. Izolace z EPDM - Zkouška částečných výbojů při 22 kv méně jako 10 pc 4. Vnější polovodivá vrstva a uzemňovací oko - Zkouška střídavým napětím (AC) 1 min, 50 Hz 54 kv 5. Kabelové oko - Jmenovitý proud 250 A 6. Kapacitní měřicí bod a vodivý kryt 7. XLPE izolace kabelu Poznámka: Hodnoty vycházejí z normy IEC a nepředstavují skutečné maximální dovolené tolerance. Balení Balení obsahuje všechny potřebné časti a příslušenství pro tři fáze (např. lisovací kabelová oka, silikonové mazivo, pin kontakty, zemnicí vodiče, montážní návody). Poznámka: Zemnicí příslušenství pro kabel AHXAMK-W je nutno objednat zvlášť. URZTJ Přímý konektor 250 A Obj. číslo 12/20 (24) kv EAN Průměr nad izolaci (mm) URZTJ mm ,8 19,2 URZTJ mm ,7 22,5 URZTJ mm ,5 24,6 URZTJ mm ,5 24,6 URZTJ mm ,9 27,3 Obj. číslo 6/10 (12) kv EAN Průměr nad izolaci (mm) URZTJ mm ,8 19,2 URZTJ mm ,8 19,2 URZTJ mm ,7 22,5 URZTJ mm ,7 22,5 Zemnicí souprava pro AMXAMK (Wiski) (10/20 kv) SJCW trubice, přítlačné pružiny mm ,0 39,0

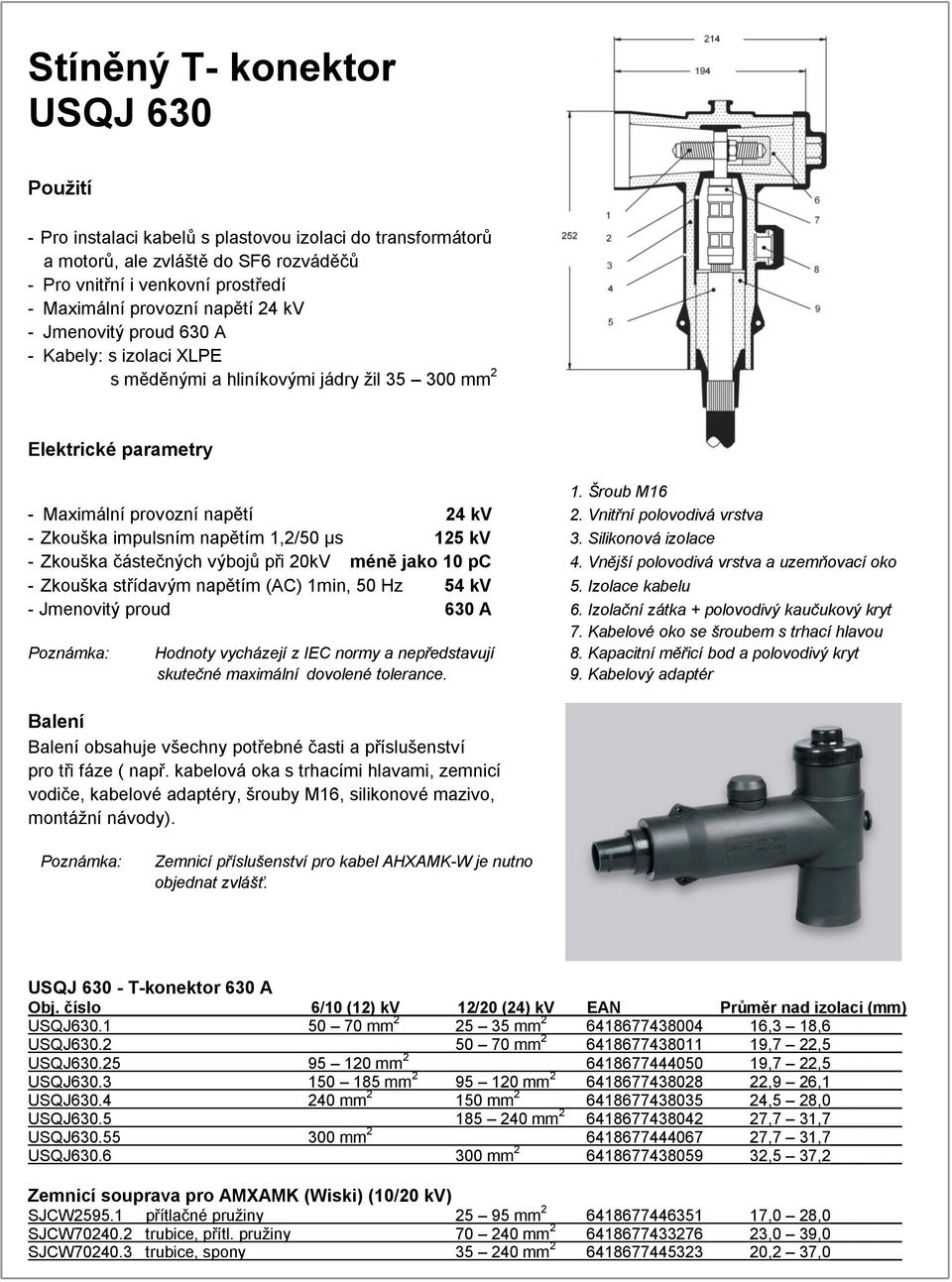

6 Stíněný T- konektor USQJ 630 Použití - Pro instalaci kabelů s plastovou izolaci do transformátorů a motorů, ale zvláště do SF6 rozváděčů - Pro vnitřní i venkovní prostředí - Maximální provozní napětí 24 kv - Jmenovitý proud 630 A - Kabely: s izolaci XLPE s měděnými a hliníkovými jádry žil mm 2 Elektrické parametry 1. Šroub M16 - Maximální provozní napětí 24 kv 2. Vnitřní polovodivá vrstva - Zkouška impulsním napětím 1,2/50 μs 125 kv 3. Silikonová izolace - Zkouška částečných výbojů při 20kV méně jako 10 pc 4. Vnější polovodivá vrstva a uzemňovací oko - Zkouška střídavým napětím (AC) 1min, 50 Hz 54 kv 5. Izolace kabelu - Jmenovitý proud 630 A 6. Izolační zátka + polovodivý kaučukový kryt 7. Kabelové oko se šroubem s trhací hlavou Poznámka: Hodnoty vycházejí z IEC normy a nepředstavují 8. Kapacitní měřicí bod a polovodivý kryt skutečné maximální dovolené tolerance. 9. Kabelový adaptér Balení Balení obsahuje všechny potřebné časti a příslušenství pro tři fáze ( např. kabelová oka s trhacími hlavami, zemnicí vodiče, kabelové adaptéry, šrouby M16, silikonové mazivo, montážní návody). Poznámka: Zemnicí příslušenství pro kabel AHXAMK-W je nutno objednat zvlášť. USQJ T-konektor 630 A Obj. číslo 6/10 (12) kv 12/20 (24) kv EAN Průměr nad izolaci (mm) USQJ mm mm ,3 18,6 USQJ mm ,7 22,5 USQJ mm ,7 22,5 USQJ mm mm ,9 26,1 USQJ mm mm ,5 28,0 USQJ mm ,7 31,7 USQJ mm ,7 31,7 USQJ mm ,5 37,2 Zemnicí souprava pro AMXAMK (Wiski) (10/20 kv) SJCW přítlačné pružiny mm ,0 28,0 SJCW trubice, přítl. pružiny mm ,0 39,0 SJCW trubice, spony mm ,2 37,0

Vnitřní polovodivá vrstva - Zkouška impulsním napětím 1,2/50 μs 125 kv 3. Silikonová izolace - Zkouška částečných výbojů při 20kV méně jako 10 pc 4.

7 Poznámky:

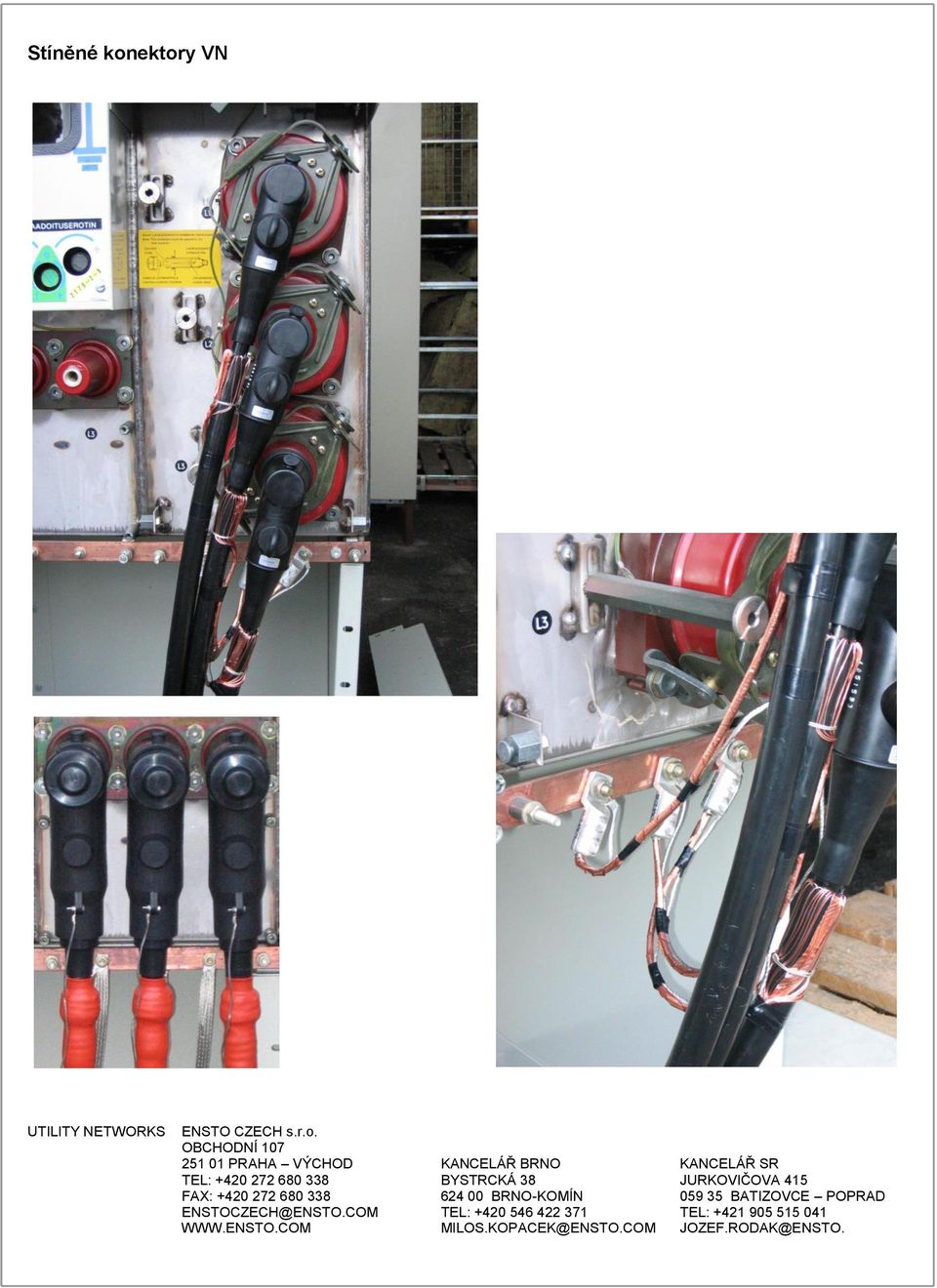

8 Stíněné konektory VN UTILITY NETWORKS ENSTO CZECH s.r.o. OBCHODNÍ PRAHA VÝCHOD KANCELÁŘ BRNO KANCELÁŘ SR TEL: BYSTRCKÁ 38 JURKOVIČOVA 415 FAX: BRNO-KOMÍN BATIZOVCE POPRAD TEL: TEL:

BRNO KANCELÁŘ SR TEL: +420 272 680 338 BYSTRCKÁ 38 JURKOVIČOVA 415 FAX: +420 272 680
