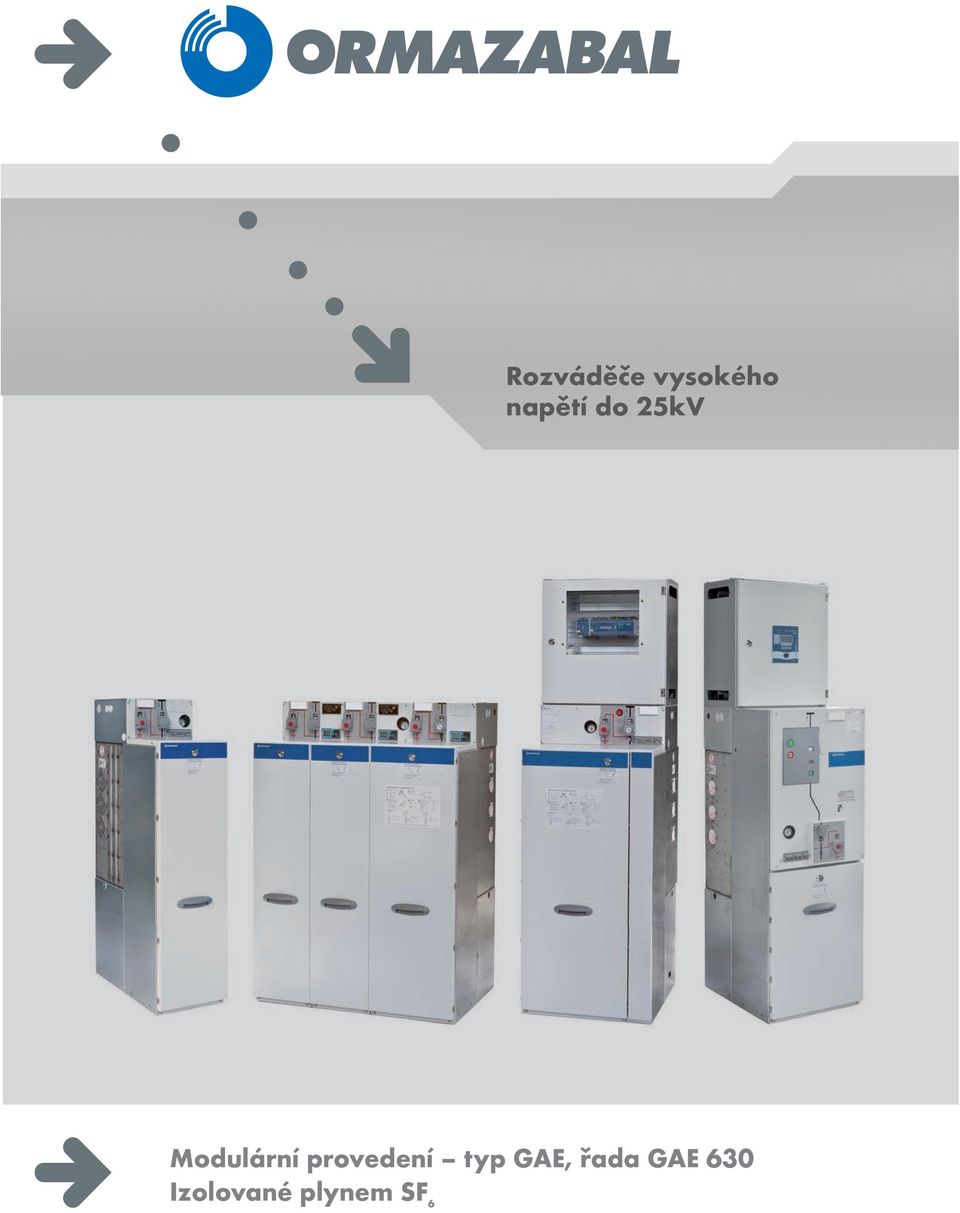

1 Rozváděče vysokého napětí do 25kV Modulární provedení typ GAE, řada GAE 630 Izolované plynem SF 6

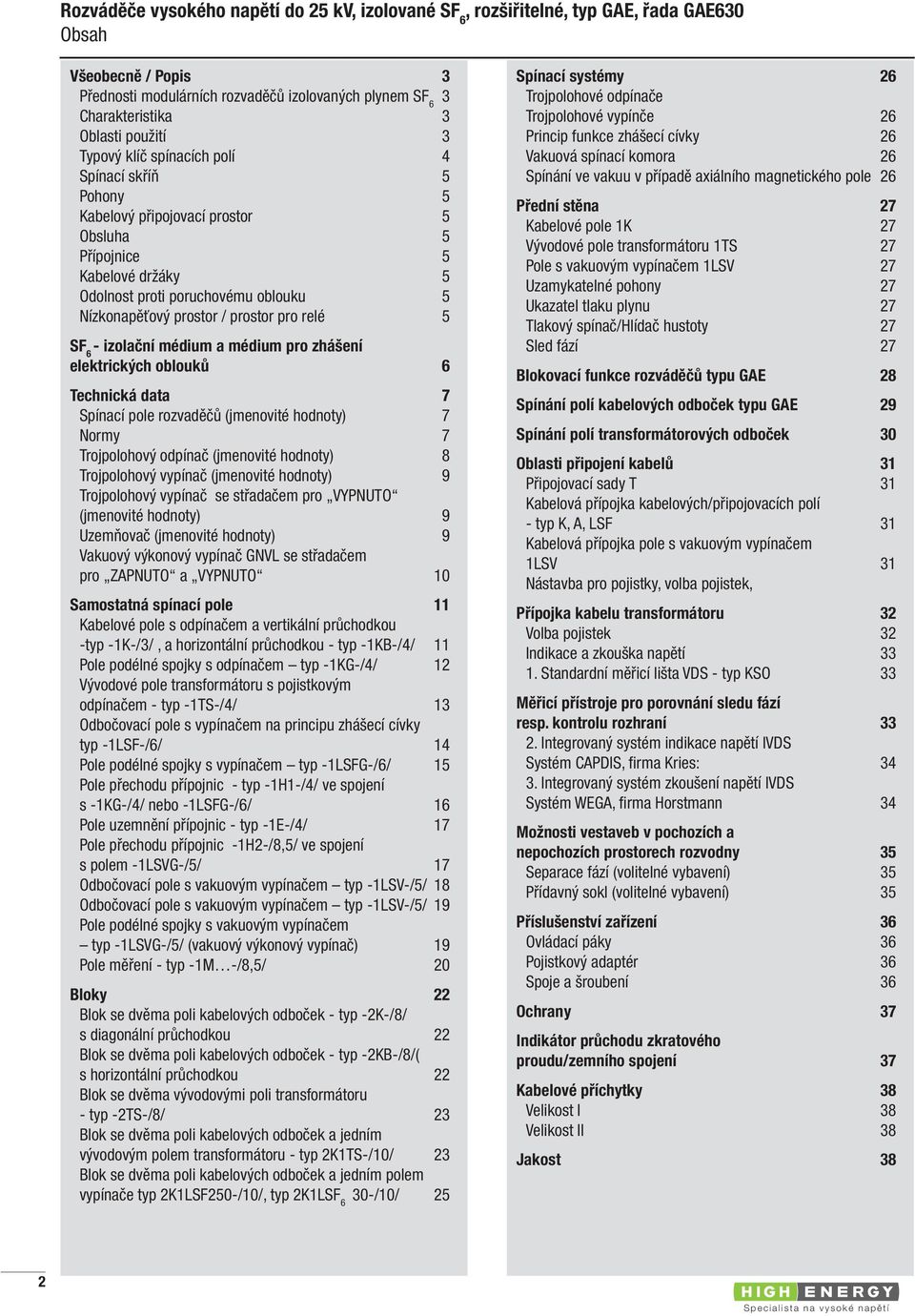

2 Obsah Všeobecně / Popis 3 Přednosti modulárních rozvaděčů izolovaných plynem SF 6 3 Charakteristika 3 Oblasti použití 3 Typový klíč spínacích polí 4 Spínací skříň 5 Pohony 5 Kabelový připojovací prostor 5 Obsluha 5 Přípojnice 5 Kabelové držáky 5 Odolnost proti poruchovému oblouku 5 Nízkonapěťový prostor / prostor pro relé 5 SF 6 - izolační médium a médium pro zhášení elektrických oblouků 6 Technická data 7 Spínací pole rozvaděčů (jmenovité hodnoty) 7 Normy 7 Trojpolohový odpínač (jmenovité hodnoty) 8 Trojpolohový vypínač (jmenovité hodnoty) 9 Trojpolohový vypínač se střadačem pro VYPNUTO (jmenovité hodnoty) 9 Uzemňovač (jmenovité hodnoty) 9 Vakuový výkonový vypínač GNVL se střadačem pro ZAPNUTO a VYPNUTO 10 Samostatná spínací pole 11 Kabelové pole s odpínačem a vertikální průchodkou -typ -1K-/3/, a horizontální průchodkou - typ -1KB-/4/ 11 Pole podélné spojky s odpínačem typ -1KG-/4/ 12 Vývodové pole transformátoru s pojistkovým odpínačem - typ -1TS-/4/ 13 Odbočovací pole s vypínačem na principu zhášecí cívky typ -1LSF-/6/ 14 Pole podélné spojky s vypínačem typ -1LSFG-/6/ 15 Pole přechodu přípojnic - typ -1H1-/4/ ve spojení s -1KG-/4/ nebo -1LSFG-/6/ 16 Pole uzemnění přípojnic - typ -1E-/4/ 17 Pole přechodu přípojnic -1H2-/8,5/ ve spojení s polem -1LSVG-/5/ 17 Odbočovací pole s vakuovým vypínačem typ -1LSV-/5/ 18 Odbočovací pole s vakuovým vypínačem typ -1LSV-/5/ 19 Pole podélné spojky s vakuovým vypínačem typ -1LSVG-/5/ (vakuový výkonový vypínač) 19 Pole měření - typ -1M -/8,5/ 20 Bloky 22 Blok se dvěma poli kabelových odboček - typ -2K-/8/ s diagonální průchodkou 22 Blok se dvěma poli kabelových odboček - typ -2KB-/8/( s horizontální průchodkou 22 Blok se dvěma vývodovými poli transformátoru - typ -2TS-/8/ 23 Blok se dvěma poli kabelových odboček a jedním vývodovým polem transformátoru - typ 2K1TS-/10/ 23 Blok se dvěma poli kabelových odboček a jedním polem vypínače typ 2K1LSF250-/10/, typ 2K1LSF 6 30-/10/ 25 Spínací systémy 26 Trojpolohové odpínače Trojpolohové vypínče 26 Princip funkce zhášecí cívky 26 Vakuová spínací komora 26 Spínání ve vakuu v případě axiálního magnetického pole 26 Přední stěna 27 Kabelové pole 1K 27 Vývodové pole transformátoru 1TS 27 Pole s vakuovým vypínačem 1LSV 27 Uzamykatelné pohony 27 Ukazatel tlaku plynu 27 Tlakový spínač/hlídač hustoty 27 Sled fází 27 Blokovací funkce rozváděčů typu GAE 28 Spínání polí kabelových odboček typu GAE 29 Spínání polí transformátorových odboček 30 Oblasti připojení kabelů 31 Připojovací sady T 31 Kabelová přípojka kabelových/připojovacích polí - typ K, A, LSF 31 Kabelová přípojka pole s vakuovým vypínačem 1LSV 31 Nástavba pro pojistky, volba pojistek, Přípojka kabelu transformátoru 32 Volba pojistek 32 Indikace a zkouška napětí Standardní měřicí lišta VDS - typ KSO 33 Měřicí přístroje pro porovnání sledu fází resp. kontrolu rozhraní Integrovaný systém indikace napětí IVDS Systém CAPDIS, fi rma Kries: Integrovaný systém zkoušení napětí IVDS Systém WEGA, fi rma Horstmann 34 Možnosti vestaveb v pochozích a nepochozích prostorech rozvodny 35 Separace fází (volitelné vybavení) 35 Přídavný sokl (volitelné vybavení) 35 Příslušenství zařízení 36 Ovládací páky 36 Pojistkový adaptér 36 Spoje a šroubení 36 Ochrany 37 Indikátor průchodu zkratového proudu/zemního spojení 37 Kabelové příchytky 38 Velikost I 38 Velikost II 38 Jakost 38 2 Specialista na vysoké napětí

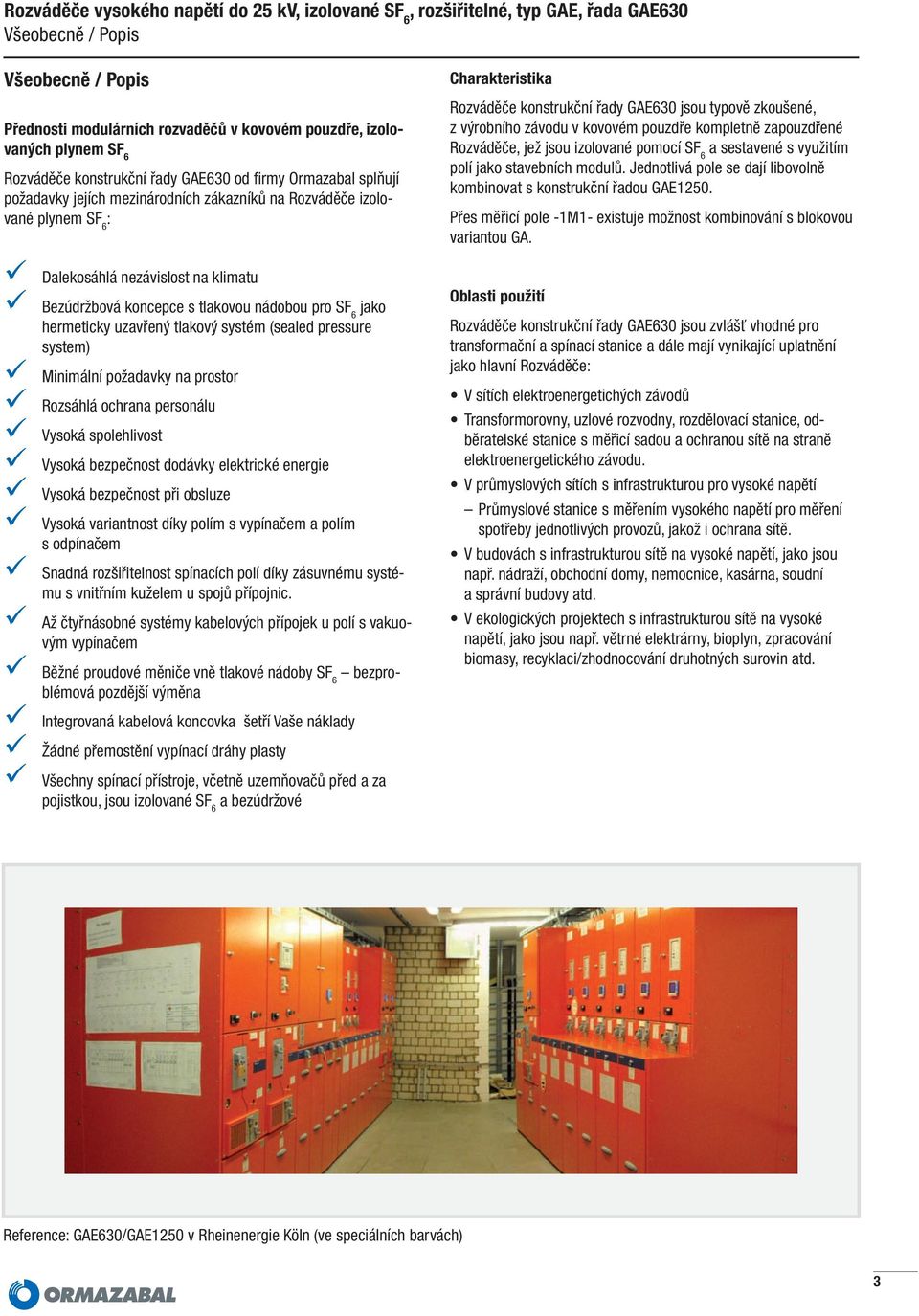

3 Všeobecně / Popis Všeobecně / Popis Přednosti modulárních rozvaděčů v kovovém pouzdře, izolovaných plynem SF 6 Rozváděče konstrukční řady GAE630 od fi rmy Ormazabal splňují požadavky jejích mezinárodních zákazníků na Rozváděče izolované plynem SF 6 : Dalekosáhlá nezávislost na klimatu Bezúdržbová koncepce s tlakovou nádobou pro SF 6 jako hermeticky uzavřený tlakový systém (sealed pressure system) Minimální požadavky na prostor Rozsáhlá ochrana personálu Vysoká spolehlivost Vysoká bezpečnost dodávky elektrické energie Vysoká bezpečnost při obsluze Vysoká variantnost díky polím s vypínačem a polím s odpínačem Snadná rozšiřitelnost spínacích polí díky zásuvnému systému s vnitřním kuželem u spojů přípojnic. Až čtyřnásobné systémy kabelových přípojek u polí s vakuovým vypínačem Běžné proudové měniče vně tlakové nádoby SF 6 bezproblémová pozdější výměna Integrovaná kabelová koncovka šetří Vaše náklady Žádné přemostění vypínací dráhy plasty Všechny spínací přístroje, včetně uzemňovačů před a za pojistkou, jsou izolované SF 6 a bezúdržové Charakteristika Rozváděče konstrukční řady GAE630 jsou typově zkoušené, z výrobního závodu v kovovém pouzdře kompletně zapouzdřené Rozváděče, jež jsou izolované pomocí SF 6 a sestavené s využitím polí jako stavebních modulů. Jednotlivá pole se dají libovolně kombinovat s konstrukční řadou GAE1250. Přes měřicí pole -1M1- existuje možnost kombinování s blokovou variantou GA. Oblasti použití Rozváděče konstrukční řady GAE630 jsou zvlášť vhodné pro transformační a spínací stanice a dále mají vynikající uplatnění jako hlavní Rozváděče: V sítích elektroenergetichých závodů Transformorovny, uzlové rozvodny, rozdělovací stanice, odběratelské stanice s měřicí sadou a ochranou sítě na straně elektroenergetického závodu. V průmyslových sítích s infrastrukturou pro vysoké napětí Průmyslové stanice s měřením vysokého napětí pro měření spotřeby jednotlivých provozů, jakož i ochrana sítě. V budovách s infrastrukturou sítě na vysoké napětí, jako jsou např. nádraží, obchodní domy, nemocnice, kasárna, soudní a správní budovy atd. V ekologických projektech s infrastrukturou sítě na vysoké napětí, jako jsou např. větrné elektrárny, bioplyn, zpracování biomasy, recyklaci/zhodnocování druhotných surovin atd. Reference: GAE630/GAE1250 v Rheinenergie Köln (ve speciálních barvách) 3

4 Rozváděče vysokého napětí do 25 kv, izolované SF6 Všeobecně / Popis Typový klíč spínacích polí GAE630 x / x / x - x / x - x Jméno rodiny výrobků: Konstrukční řada: Gasisoliert Erweiterbar 630 A Typy spínacích polí: -1K-/3/ = pole kabelové odbočky -1A1-/4/ = pole přímého připojení na sběrnice -1KB-/4/ = pole kabelové odbočky s horizontálními průchodkami -1XL/3,2/ = pole podélné spojky pro napojení GE, GAE vlevo 1XR-/3,2/ =pole podélné spojky pro napojení GE, GAE vpravo -2K-/8/ = 2x kabelové pole s diagonálními průchodkami -2KB-/8/ = 2x kabelové pole s horizontálními průchodkami -3K-/10/ = 3x kabelové pole s diagonálními průchodkami -3KB-/12/ = 3x kabelové pole s horizontálními průchodkami -1TS-/4/ = vývodové pole transformátoru se střadačovým pohonem -2TS-/8/ = 2x vývodové pole transformátoru se střadačovým pohonem -1KG-/4/ = pole podélné spojky s odpínačem -1H1-/4/ = pole přechodu přípojnic k 1KG, k 1LSFG -1H2-/8,5/ = pole přechodu přípojnic k 1LSVG -1E-/4/ = pole uzemnění přípojnic -1LSF250(630)-/6/ = odbočovací pole s vypínačem SF A/630 A -1LSFG250(630)-/6/ = pole podélné spojky s vypínačem SF A/ 630A -1LSV630-/5/ = odbočovací pole s vakuovým vypínačem 630 A -1LSVG630-/5/ = pole podélné spojky s vakuovým vypínačem 630 A 2K1TS-/10/ = rozšiřitelný blok s vývodovým polem transformátoru Jmenovité napětí: Jmenovitý proud přípojnice: Jmenovitý proud odbočky: Krátkodobý jmenovitý proud: Krátkodobý jmenovitý -proud v sekundách: 2K1LSF250(630)-/10/ = rozšiřitelný blok s vypínačem SF 6-1M1-/8,5/ = měřicí pole -1M2-/8,5/ -1M4/8,5/ -1M5-/8,5/ -1M5ü-/8,5/ -1M6-/8,5/ 12 = 12 kv 24 = 24 kv 630 = 630 A 200 = 200 A 630 = 630 A 16 = 16 ka 20 = 20 ka 1 = 1 s 3 = 3 s 4 Specialista na vysoké napětí

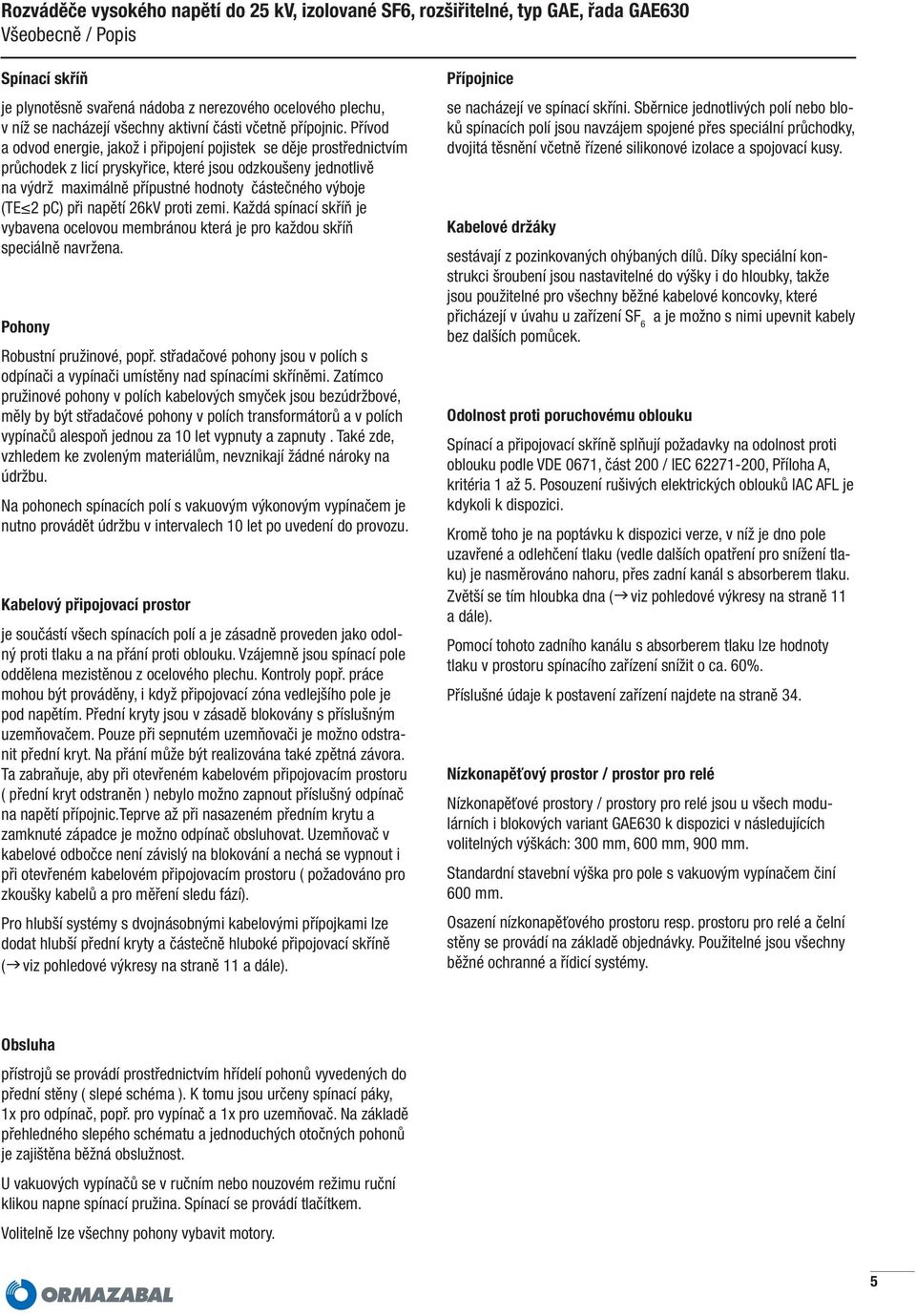

5 Rozváděče vysokého napětí do 25 kv, izolované SF6 Všeobecně / Popis Spínací skříň je plynotěsně svařená nádoba z nerezového ocelového plechu, v níž se nacházejí všechny aktivní části včetně přípojnic. Přívod a odvod energie, jakož i připojení pojistek se děje prostřednictvím průchodek z licí pryskyřice, které jsou odzkoušeny jednotlivě na výdrž maximálně přípustné hodnoty částečného výboje (TE 2 pc) při napětí 26kV proti zemi. Každá spínací skříň je vybavena ocelovou membránou která je pro každou skříň speciálně navržena. Pohony Robustní pružinové, popř. střadačové pohony jsou v polích s odpínači a vypínači umístěny nad spínacími skříněmi. Zatímco pružinové pohony v polích kabelových smyček jsou bezúdržbové, měly by být střadačové pohony v polích transformátorů a v polích vypínačů alespoň jednou za 10 let vypnuty a zapnuty. Také zde, vzhledem ke zvoleným materiálům, nevznikají žádné nároky na údržbu. Na pohonech spínacích polí s vakuovým výkonovým vypínačem je nutno provádět údržbu v intervalech 10 let po uvedení do provozu. Kabelový připojovací prostor je součástí všech spínacích polí a je zásadně proveden jako odolný proti tlaku a na přání proti oblouku. Vzájemně jsou spínací pole oddělena mezistěnou z ocelového plechu. Kontroly popř. práce mohou být prováděny, i když připojovací zóna vedlejšího pole je pod napětím. Přední kryty jsou v zásadě blokovány s příslušným uzemňovačem. Pouze při sepnutém uzemňovači je možno odstranit přední kryt. Na přání může být realizována také zpětná závora. Ta zabraňuje, aby při otevřeném kabelovém připojovacím prostoru ( přední kryt odstraněn ) nebylo možno zapnout příslušný odpínač na napětí přípojnic.teprve až při nasazeném předním krytu a zamknuté západce je možno odpínač obsluhovat. Uzemňovač v kabelové odbočce není závislý na blokování a nechá se vypnout i při otevřeném kabelovém připojovacím prostoru ( požadováno pro zkoušky kabelů a pro měření sledu fází). Pro hlubší systémy s dvojnásobnými kabelovými přípojkami lze dodat hlubší přední kryty a částečně hluboké připojovací skříně ( viz pohledové výkresy na straně 11 a dále). Přípojnice se nacházejí ve spínací skříni. Sběrnice jednotlivých polí nebo bloků spínacích polí jsou navzájem spojené přes speciální průchodky, dvojitá těsnění včetně řízené silikonové izolace a spojovací kusy. Kabelové držáky sestávají z pozinkovaných ohýbaných dílů. Díky speciální konstrukci šroubení jsou nastavitelné do výšky i do hloubky, takže jsou použitelné pro všechny běžné kabelové koncovky, které přicházejí v úvahu u zařízení SF 6 a je možno s nimi upevnit kabely bez dalších pomůcek. Odolnost proti poruchovému oblouku Spínací a připojovací skříně splňují požadavky na odolnost proti oblouku podle VDE 0671, část 200 / IEC , Příloha A, kritéria 1 až 5. Posouzení rušivých elektrických oblouků IAC AFL je kdykoli k dispozici. Kromě toho je na poptávku k dispozici verze, v níž je dno pole uzavřené a odlehčení tlaku (vedle dalších opatření pro snížení tlaku) je nasměrováno nahoru, přes zadní kanál s absorberem tlaku. Zvětší se tím hloubka dna ( viz pohledové výkresy na straně 11 a dále). Pomocí tohoto zadního kanálu s absorberem tlaku lze hodnoty tlaku v prostoru spínacího zařízení snížit o ca. 60%. Příslušné údaje k postavení zařízení najdete na straně 34. Nízkonapěťový prostor / prostor pro relé Nízkonapěťové prostory / prostory pro relé jsou u všech modulárních i blokových variant GAE630 k dispozici v následujících volitelných výškách: 300 mm, 600 mm, 900 mm. Standardní stavební výška pro pole s vakuovým vypínačem činí 600 mm. Osazení nízkonapěťového prostoru resp. prostoru pro relé a čelní stěny se provádí na základě objednávky. Použitelné jsou všechny běžné ochranné a řídicí systémy. Obsluha přístrojů se provádí prostřednictvím hřídelí pohonů vyvedených do přední stěny ( slepé schéma ). K tomu jsou určeny spínací páky, 1x pro odpínač, popř. pro vypínač a 1x pro uzemňovač. Na základě přehledného slepého schématu a jednoduchých otočných pohonů je zajištěna běžná obslužnost. U vakuových vypínačů se v ručním nebo nouzovém režimu ruční klikou napne spínací pružina. Spínací se provádí tlačítkem. Volitelně lze všechny pohony vybavit motory. 5

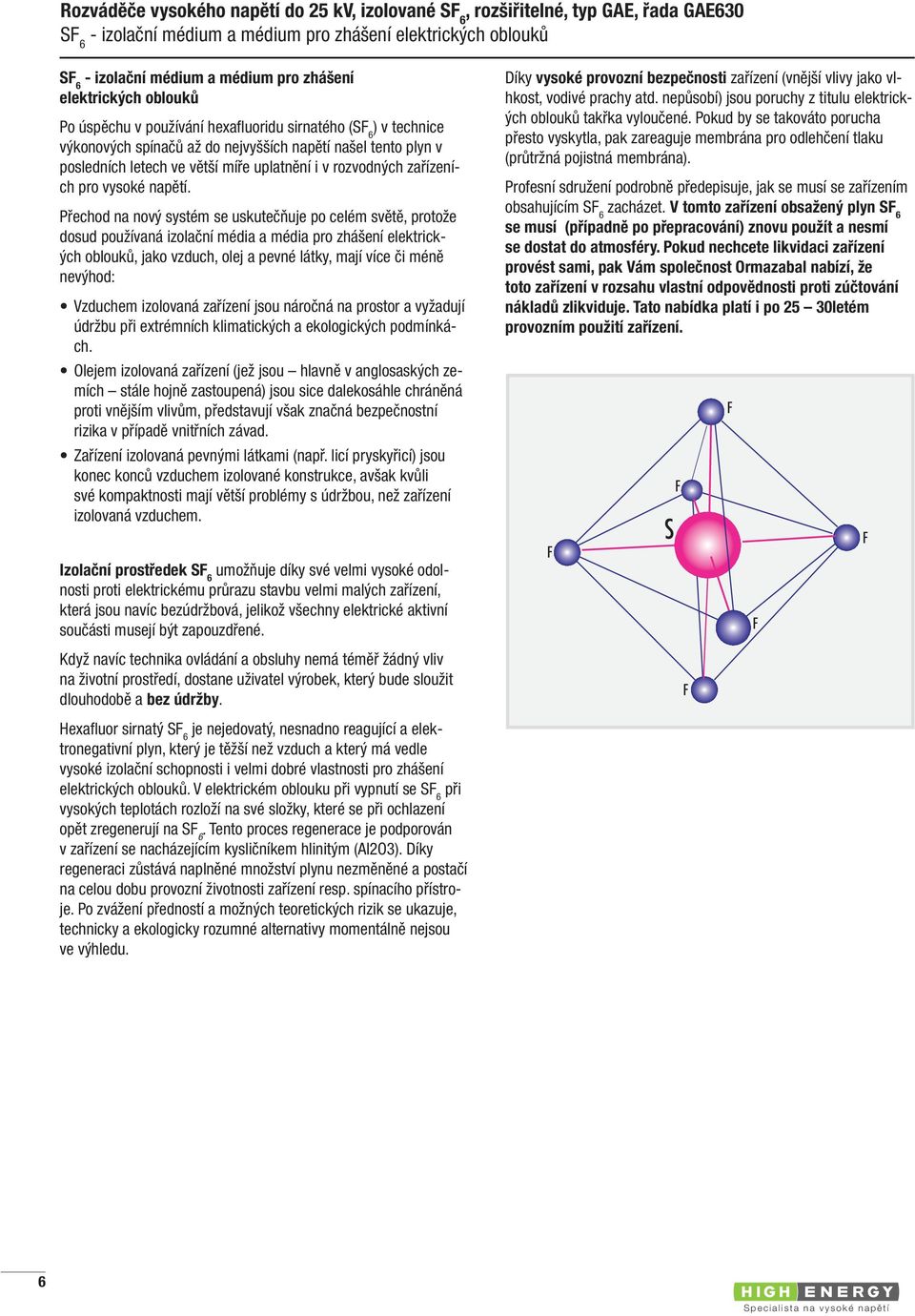

6 SF 6 - izolační médium a médium pro zhášení elektrických oblouků SF 6 - izolační médium a médium pro zhášení elektrických oblouků Po úspěchu v používání hexafl uoridu sirnatého (SF 6 ) v technice výkonových spínačů až do nejvyšších napětí našel tento plyn v posledních letech ve větší míře uplatnění i v rozvodných zařízeních pro vysoké napětí. Přechod na nový systém se uskutečňuje po celém světě, protože dosud používaná izolační média a média pro zhášení elektrických oblouků, jako vzduch, olej a pevné látky, mají více či méně nevýhod: Vzduchem izolovaná zařízení jsou náročná na prostor a vyžadují údržbu při extrémních klimatických a ekologických podmínkách. Olejem izolovaná zařízení (jež jsou hlavně v anglosaských zemích stále hojně zastoupená) jsou sice dalekosáhle chráněná proti vnějším vlivům, představují však značná bezpečnostní rizika v případě vnitřních závad. Zařízení izolovaná pevnými látkami (např. licí pryskyřicí) jsou konec konců vzduchem izolované konstrukce, avšak kvůli své kompaktnosti mají větší problémy s údržbou, než zařízení izolovaná vzduchem. Izolační prostředek SF 6 umožňuje díky své velmi vysoké odolnosti proti elektrickému průrazu stavbu velmi malých zařízení, která jsou navíc bezúdržbová, jelikož všechny elektrické aktivní součásti musejí být zapouzdřené. Když navíc technika ovládání a obsluhy nemá téměř žádný vliv na životní prostředí, dostane uživatel výrobek, který bude sloužit dlouhodobě a bez údržby. Díky vysoké provozní bezpečnosti zařízení (vnější vlivy jako vlhkost, vodivé prachy atd. nepůsobí) jsou poruchy z titulu elektrických oblouků takřka vyloučené. Pokud by se takováto porucha přesto vyskytla, pak zareaguje membrána pro odlehčení tlaku (průtržná pojistná membrána). Profesní sdružení podrobně předepisuje, jak se musí se zařízením obsahujícím SF 6 zacházet. V tomto zařízení obsažený plyn SF 6 se musí (případně po přepracování) znovu použít a nesmí se dostat do atmosféry. Pokud nechcete likvidaci zařízení provést sami, pak Vám společnost Ormazabal nabízí, že toto zařízení v rozsahu vlastní odpovědnosti proti zúčtování nákladů zlikviduje. Tato nabídka platí i po 25 30letém provozním použití zařízení. F S F F F F F Hexafl uor sirnatý SF 6 je nejedovatý, nesnadno reagující a elektronegativní plyn, který je těžší než vzduch a který má vedle vysoké izolační schopnosti i velmi dobré vlastnosti pro zhášení elektrických oblouků. V elektrickém oblouku při vypnutí se SF 6 při vysokých teplotách rozloží na své složky, které se při ochlazení opět zregenerují na SF 6. Tento proces regenerace je podporován v zařízení se nacházejícím kysličníkem hlinitým (AI2O3). Díky regeneraci zůstává naplněné množství plynu nezměněné a postačí na celou dobu provozní životnosti zařízení resp. spínacího přístroje. Po zvážení předností a možných teoretických rizik se ukazuje, technicky a ekologicky rozumné alternativy momentálně nejsou ve výhledu. 6 Specialista na vysoké napětí

7 Technická data Technická data Spínací pole rozvaděčů (jmenovité hodnoty) Normy Rozvaděč typu GAE odpovídá platným níže uvedeným předpisům a ustanovením. Jmenovité napětí U r 7,2 kv 12 kv 17,5 kv 24 kv 1) Jmenovité izolační hladiny Jmenovité krátkodobé střídavé výdržné napětí U d kv Jmenovité výdržné napětí při atmosferickém impulsu U p kv Jmenovitý kmitočet f r Hz 50/60 50/60 50/60 50/60 Jmenovitý proud I r odboček A přípojnic A Jmen. krátkod. výdržný proud I k při jmen. době zkratu t k = 1 s až ka při jmen. době zkratu t k = 3 s až ka Jmenovitý dyn. výdržný proud I p až ka Teplota okolí T bez sekundárních zařízení C 25 až +40 (na poptávku 40 až +40) se sekundárními zařízeními C 5 až +40 (na poptávku 25 až +40) 2) pole LSV C 5 až +40 2),3) s red. jmenovitými proudy C nad +40 Relativní vlhkost vzduchu % max. 95 Jmenovitý plnicí tlak izolačního plynu při 20 C a 101,3 kpa kpa 130 (přetlak 30 kpa)/pole LSF 150 (přetlak 50 kpa) Izolační plyn SF 6 Jmenovitá hustota izolačního plynu kg/m 3 7,9 (9,1 pro pole LSF) Krytí spínací skříně IP hermeticky svařená nádrž, IP65 Krytí prostoru pojistek IP Jednopólové krytí, oblouku odolné a 3fázové kovové krytí, IP44 Krytí skříně pohonu, skříně relé, připojovací skříně Odolnost proti vnitřnímu oblouku podle VDE 0671, část 200 resp. IEC ( IEC 60298) ka IP44/IP3XD Barevný tón rozvaděče RAL 7035 (světlešedý) Kategorie ztráty nepřerušenosti provozu Třída přepážky 1) Do České republiky standardně dodávány verze pro 25 kv, dle ČSN EN ka IAC AFL 20 ka, 1 s pro spínací skříň IAC AFL 20 ka, 1 s pro připojovací skříň LSC 2A PM 2) Závisí na použité technice sekundáru. 3) Použití při nižších teplotách na poptávku IEC / DIN EN (VDE ) IEC / DIN EN (VDE ) IEC / DIN EN (VDE ) IEC / DIN EN (VDE ) IEC [60694] 1) / DIN EN (VDE ) [DIN EN (VDE )] 1) IEC / DIN EN (VDE ) IEC / DIN EN (VDE ) IEC / DIN EN (VDE ) IEC [60298] 1) / DIN EN (VDE ) [DIN EN (VDE )] 1) IEC DIN EN ISO 9001 BlmSchV Federal Gazette 1996, část 1 č. 66 ze ) Původní normy 7

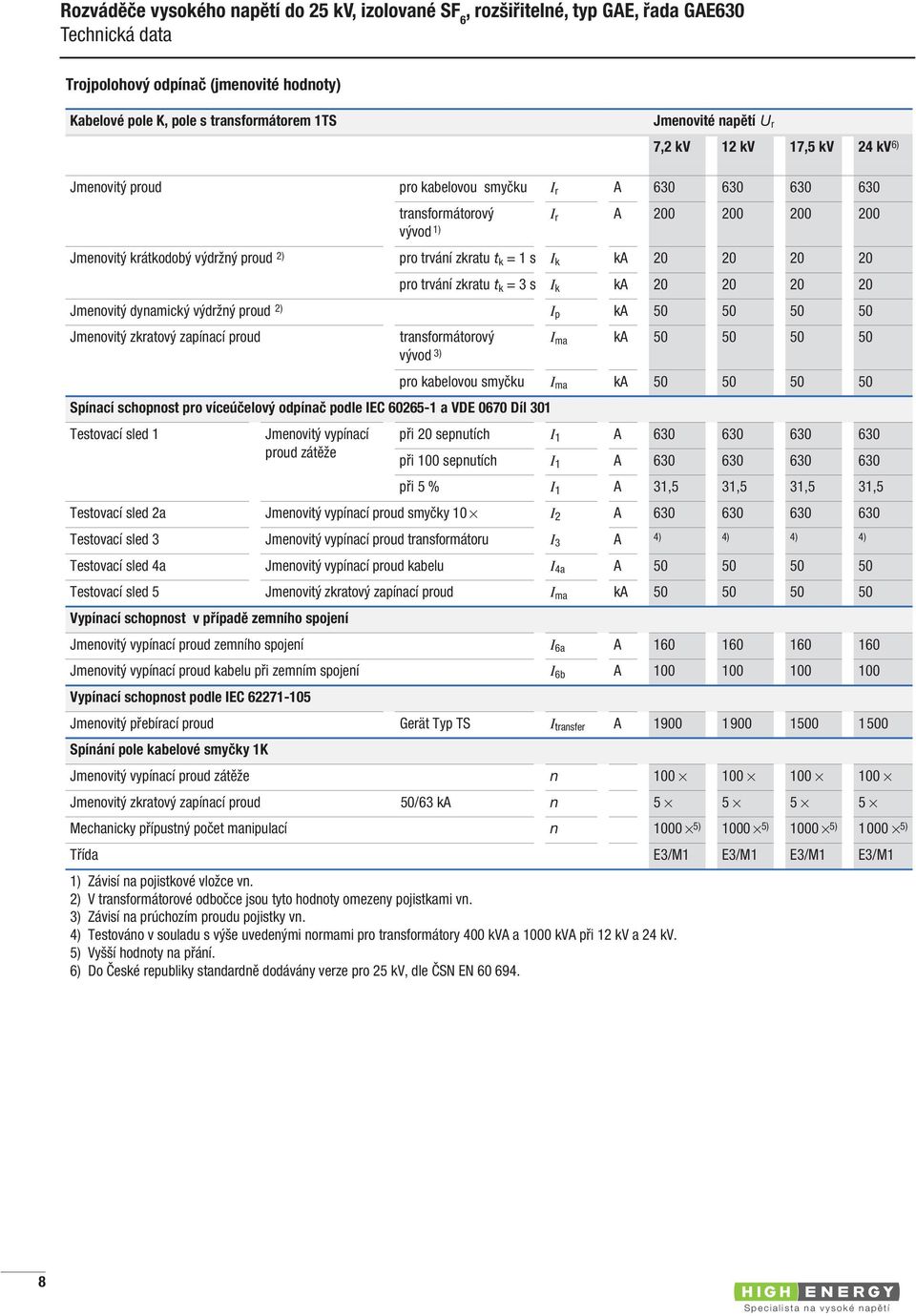

8 Technická data Trojpolohový odpínač (jmenovité hodnoty) Kabelové pole K, pole s transformátorem 1TS Jmenovité napětí U r 7,2 kv 12 kv 17,5 kv 24 kv 6) Jmenovitý proud pro kabelovou smyčku I r A transformátorový I r A vývod 1) Jmenovitý krátkodobý výdržný proud 2) pro trvání zkratu t k = 1 s I k ka pro trvání zkratu t k = 3 s I k ka Jmenovitý dynamický výdržný proud 2) I p ka Jmenovitý zkratový zapínací proud Spínací schopnost pro víceúčelový odpínač podle IEC a VDE 0670 Díl 301 Testovací sled 1 Jmenovitý vypínací proud zátěže transformátorový I ma ka vývod 3) pro kabelovou smyčku I ma ka při 20 sepnutích I 1 A při 100 sepnutích I 1 A při 5 % I 1 A 31,5 31,5 31,5 31,5 Testovací sled 2a Jmenovitý vypínací proud smyčky 10 I 2 A Testovací sled 3 Jmenovitý vypínací proud transformátoru I 3 A 4) 4) 4) 4) Testovací sled 4a Jmenovitý vypínací proud kabelu I 4a A Testovací sled 5 Jmenovitý zkratový zapínací proud I ma ka Vypínací schopnost v případě zemního spojení Jmenovitý vypínací proud zemního spojení I 6a A Jmenovitý vypínací proud kabelu při zemním spojení I 6b A Vypínací schopnost podle IEC Jmenovitý přebírací proud Gerät Typ TS I transfer A Spínání pole kabelové smyčky 1K Jmenovitý vypínací proud zátěže n Jmenovitý zkratový zapínací proud 50/63 ka n Mechanicky přípustný počet manipulací n ) ) ) ) Třída E3/M1 E3/M1 E3/M1 E3/M1 1) Závisí na pojistkové vložce vn. 2) V transformátorové odbočce jsou tyto hodnoty omezeny pojistkami vn. 3) Závisí na prúchozím proudu pojistky vn. 4) Testováno v souladu s výše uvedenými normami pro transformátory 400 kva a 1000 kva při 12 kv a 24 kv. 5) Vyšší hodnoty na přání. 6) Do České republiky standardně dodávány verze pro 25 kv, dle ČSN EN Specialista na vysoké napětí

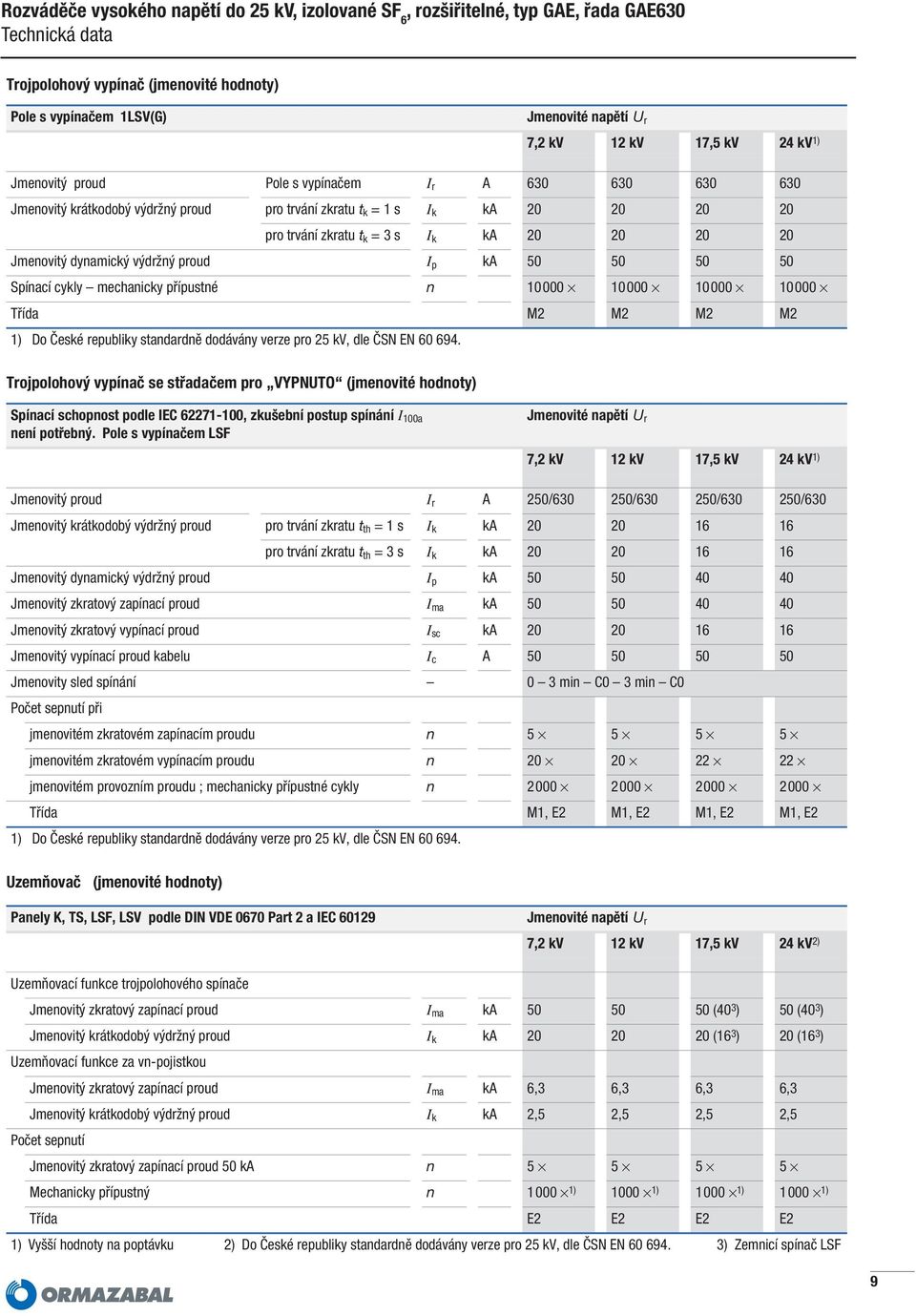

9 Technická data Trojpolohový vypínač (jmenovité hodnoty) Pole s vypínačem 1LSV(G) Jmenovité napětí U r 7,2 kv 12 kv 17,5 kv 24 kv 1) Jmenovitý proud Pole s vypínačem I r A Jmenovitý krátkodobý výdržný proud pro trvání zkratu t k = 1 s I k ka pro trvání zkratu t k = 3 s I k ka Jmenovitý dynamický výdržný proud I p ka Spínací cykly mechanicky přípustné n Třída M2 M2 M2 M2 1) Do České republiky standardně dodávány verze pro 25 kv, dle ČSN EN Trojpolohový vypínač se střadačem pro VYPNUTO (jmenovité hodnoty) Spínací schopnost podle IEC , zkušební postup spínání I 100a není potřebný. Pole s vypínačem LSF Jmenovité napětí U r 7,2 kv 12 kv 17,5 kv 24 kv 1) Jmenovitý proud I r A 250/ / / /630 Jmenovitý krátkodobý výdržný proud pro trvání zkratu t th = 1 s I k ka pro trvání zkratu t th = 3 s I k ka Jmenovitý dynamický výdržný proud I p ka Jmenovitý zkratový zapínací proud I ma ka Jmenovitý zkratový vypínací proud I sc ka Jmenovitý vypínací proud kabelu I c A Jmenovity sled spínání 0 3 min C0 3 min C0 Počet sepnutí při jmenovitém zkratovém zapínacím proudu n jmenovitém zkratovém vypínacím proudu n jmenovitém provozním proudu ; mechanicky přípustné cykly n Třída M1, E2 M1, E2 M1, E2 M1, E2 1) Do České republiky standardně dodávány verze pro 25 kv, dle ČSN EN Uzemňovač (jmenovité hodnoty) Panely K, TS, LSF, LSV podle DIN VDE 0670 Part 2 a IEC Jmenovité napětí U r 7,2 kv 12 kv 17,5 kv 24 kv 2) Uzemňovací funkce trojpolohového spínače Jmenovitý zkratový zapínací proud I ma ka (40 3 ) 50 (40 3 ) Jmenovitý krátkodobý výdržný proud I k ka (16 3 ) 20 (16 3 ) Uzemňovací funkce za vn-pojistkou Jmenovitý zkratový zapínací proud I ma ka 6,3 6,3 6,3 6,3 Jmenovitý krátkodobý výdržný proud I k ka 2,5 2,5 2,5 2,5 Počet sepnutí Jmenovitý zkratový zapínací proud 50 ka n Mechanicky přípustný n ) ) ) ) Třída E2 E2 E2 E2 1) Vyšší hodnoty na poptávku 2) Do České republiky standardně dodávány verze pro 25 kv, dle ČSN EN ) Zemnicí spínač LSF 9

10 Technická data Vakuový výkonový vypínač GNVL se střadačem pro ZAPNUTO a VYPNUTO Jmenovité napětí U r 7,2 kv 12 kv 17,5 kv 24 kv 1) Jmenovitý proud I r A Jmenovitý krátkodobý výdržný proud pro trvání zkratu t th = 1 s I k ka pro trvání zkratu t th = 3 s I k ka Jmenovitý dynamický výdržný proud I p ka Jmenovitý zkratový zapínací proud I ma ka Jmenovitý zkratový vypínací proud I sc ka Jmenovitý vypínací proud kabelu I c A Výpočtový vypínací proud venkovního vedení I l Komponenty pro stejnosměrný proud % Jmenovité přechodné napětí U C Špičková hodnota kv Strmost kv/ s 0,34 0,34 0,47 0,47 Pólový činitel 1,5 1,5 1,5 1,5 Mechanické spínací cykly n Třída E2/M2/C2 E2/M2/C2 E2/M2/C2 E2/M2/C2 Izolační médium SF 6 Zhášecí prostředek Vakuum Pohon Počet pólů 3 Počet spínacích úseků na jeden pól 1 Vlastní vypínací čas ms 45 Vlastní zapínací čas ms 38 Pólová rozteč mm 150 Pružinový posilovač Teplotní třída C 5 bis +40 2) Umístění Jmenovitý sled spínání 1) Zvýšené jmenovité napětí (25 kv) na přání. 2) Použití při nižších teplotách na poptávku. Vnitřní prostor 0 0,3 s C0 15 s C0 10 Specialista na vysoké napětí

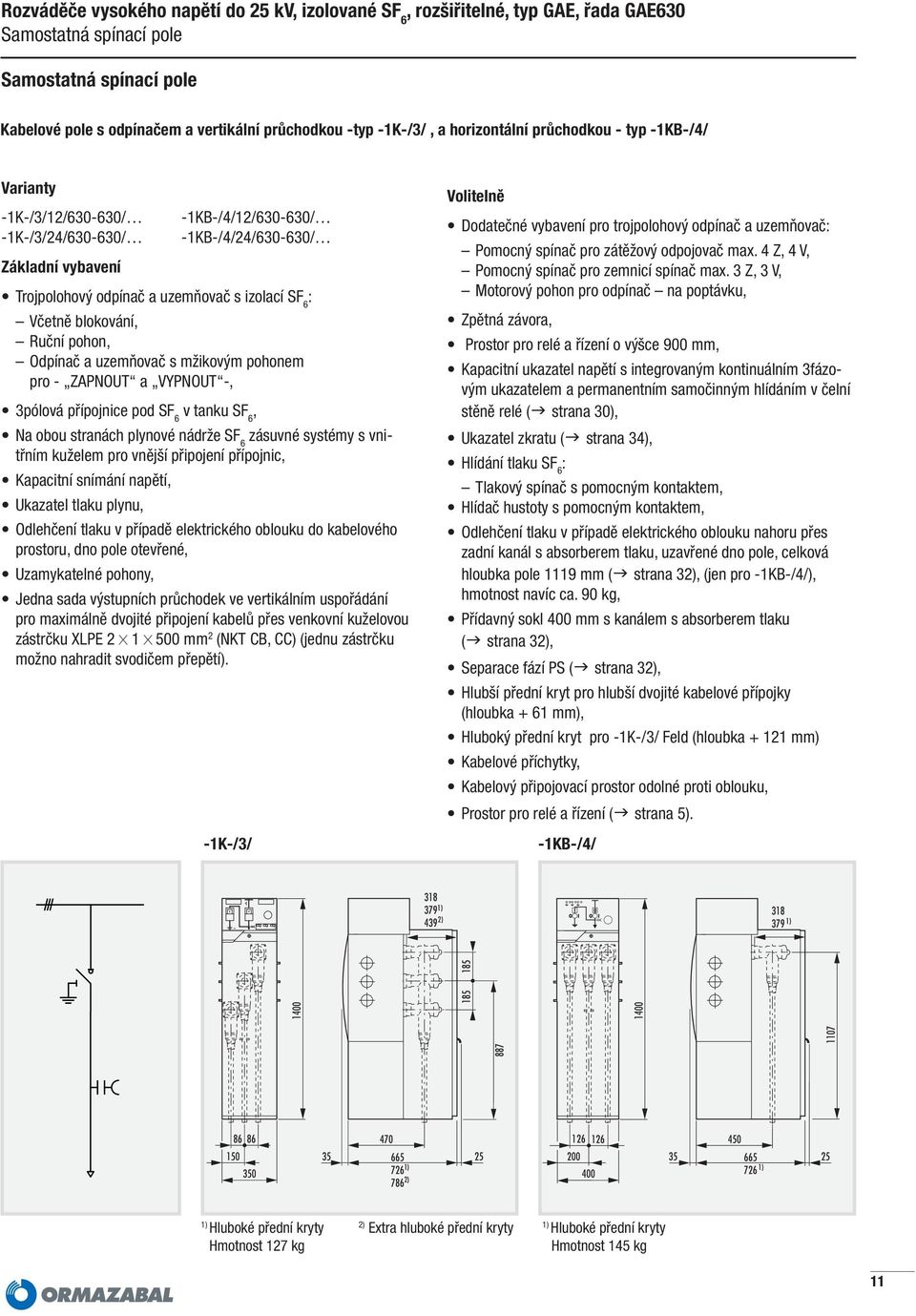

11 Samostatná spínací pole Samostatná spínací pole Kabelové pole s odpínačem a vertikální průchodkou -typ -1K-/3/, a horizontální průchodkou - typ -1KB-/4/ Varianty -1K-/3/12/ / -1KB-/4/12/ / -1K-/3/24/ / -1KB-/4/24/ / Základní vybavení Trojpolohový odpínač a uzemňovač s izolací SF 6 : Včetně blokování, Ruční pohon, Odpínač a uzemňovač s mžikovým pohonem pro - ZAPNOUT a VYPNOUT -, 3pólová přípojnice pod SF 6 v tanku SF 6, Na obou stranách plynové nádrže SF 6 zásuvné systémy s vnitřním kuželem pro vnější připojení přípojnic, Kapacitní snímání napětí, Ukazatel tlaku plynu, Odlehčení tlaku v případě elektrického oblouku do kabelového prostoru, dno pole otevřené, Uzamykatelné pohony, Jedna sada výstupních průchodek ve vertikálním uspořádání pro maximálně dvojité připojení kabelů přes venkovní kuželovou zástrčku XLPE 2 X 1 X 500 mm 2 (NKT CB, CC) (jednu zástrčku možno nahradit svodičem přepětí). -1K-/3/ Volitelně Dodatečné vybavení pro trojpolohový odpínač a uzemňovač: Pomocný spínač pro zátěžový odpojovač max. 4 Z, 4 V, Pomocný spínač pro zemnicí spínač max. 3 Z, 3 V, Motorový pohon pro odpínač na poptávku, Zpětná závora, Prostor pro relé a řízení o výšce 900 mm, Kapacitní ukazatel napětí s integrovaným kontinuálním 3fázovým ukazatelem a permanentním samočinným hlídáním v čelní stěně relé ( strana 30), Ukazatel zkratu ( strana 34), Hlídání tlaku SF 6 : Tlakový spínač s pomocným kontaktem, Hlídač hustoty s pomocným kontaktem, Odlehčení tlaku v případě elektrického oblouku nahoru přes zadní kanál s absorberem tlaku, uzavřené dno pole, celková hloubka pole 1119 mm ( strana 32), (jen pro -1KB-/4/), hmotnost navíc ca. 90 kg, Přídavný sokl 400 mm s kanálem s absorberem tlaku ( strana 32), Separace fází PS ( strana 32), Hlubší přední kryt pro hlubší dvojité kabelové přípojky (hloubka + 61 mm), Hluboký přední kryt pro -1K-/3/ Feld (hloubka mm) Kabelové příchytky, Kabelový připojovací prostor odolné proti oblouku, Prostor pro relé a řízení ( strana 5). -1KB-/4/ ) 2) I O I O O I ) ) 2) ) ) Hluboké přední kryty 2) Extra hluboké přední kryty 1) Hluboké přední kryty Hmotnost 127 kg Hmotnost 145 kg 11

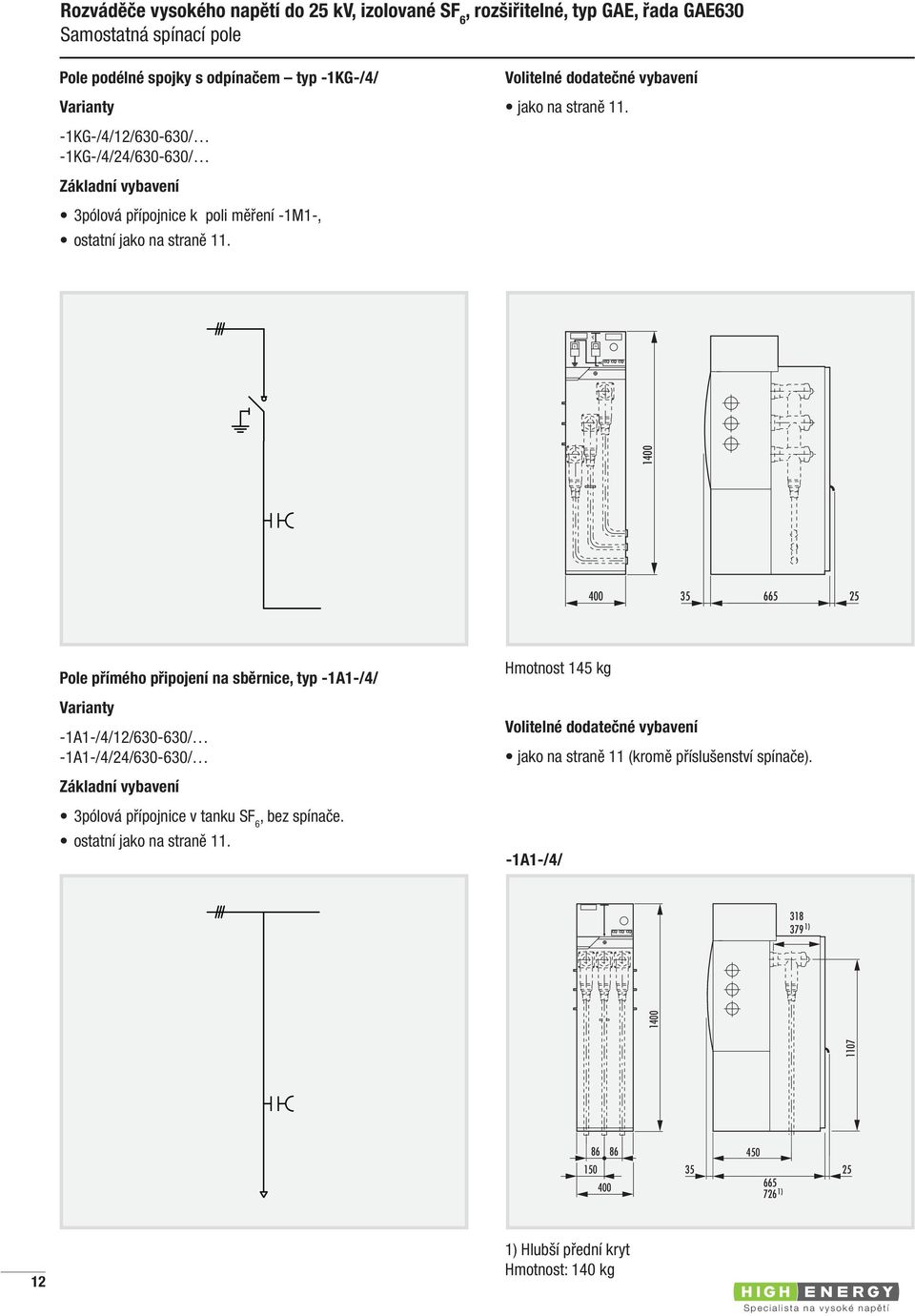

12 Samostatná spínací pole Pole podélné spojky s odpínačem typ -1KG-/4/ Varianty -1KG-/4/12/ / -1KG-/4/24/ / Základní vybavení 3pólová přípojnice k poli měření -1M1-, ostatní jako na straně 11. Volitelné dodatečné vybavení jako na straně Pole přímého připojení na sběrnice, typ -1A1-/4/ Varianty -1A1-/4/12/ / -1A1-/4/24/ / Základní vybavení 3pólová přípojnice v tanku SF 6, bez spínače. ostatní jako na straně 11. Hmotnost 145 kg Volitelné dodatečné vybavení jako na straně 11 (kromě příslušenství spínače). -1A1-/4/ ) ) ) Hlubší přední kryt Hmotnost: 140 kg Specialista na vysoké napětí

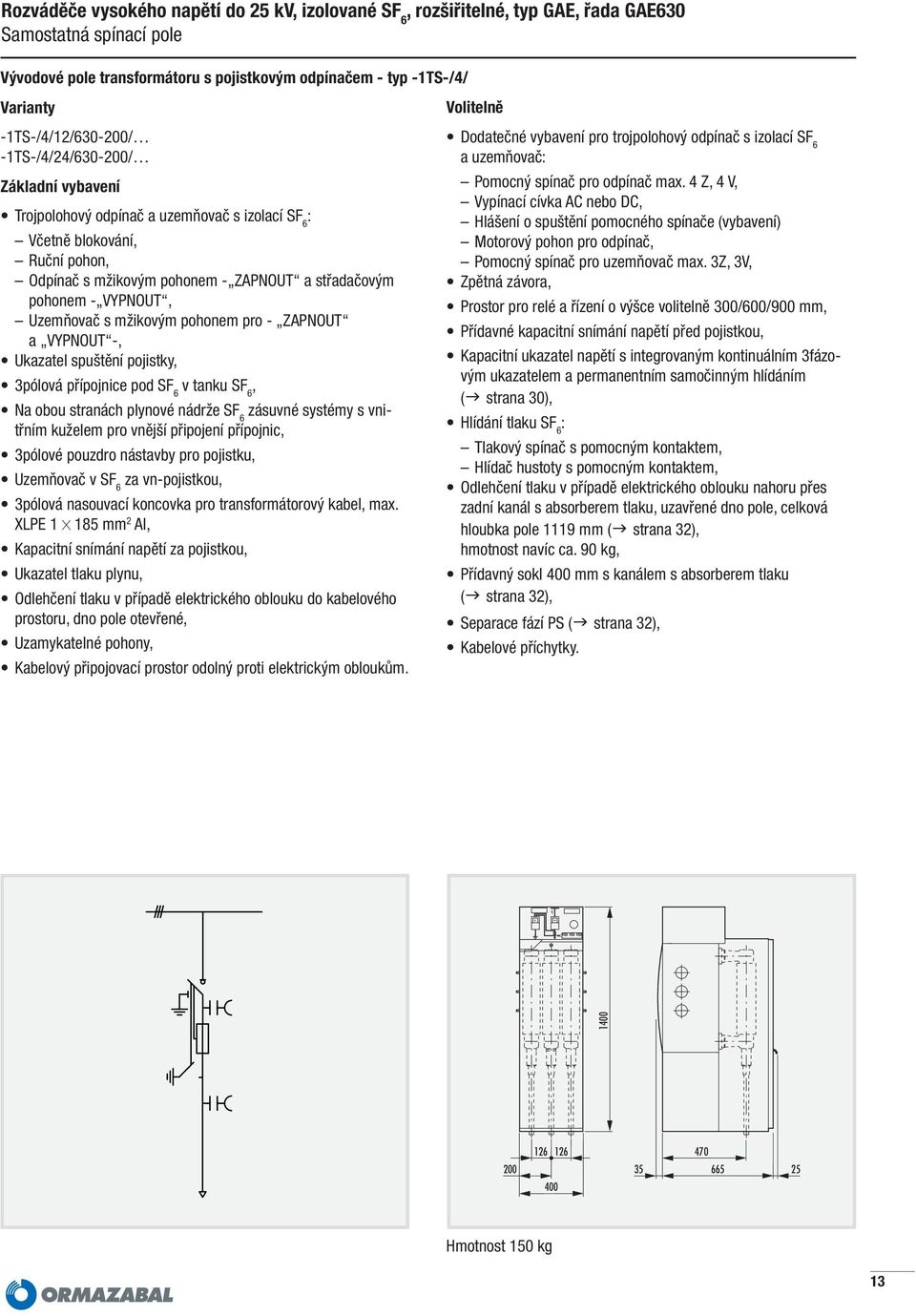

13 Samostatná spínací pole Vývodové pole transformátoru s pojistkovým odpínačem - typ -1TS-/4/ Varianty -1TS-/4/12/ / -1TS-/4/24/ / Základní vybavení Trojpolohový odpínač a uzemňovač s izolací SF 6 : Včetně blokování, Ruční pohon, Odpínač s mžikovým pohonem - ZAPNOUT a střadačovým pohonem - VYPNOUT, Uzemňovač s mžikovým pohonem pro - ZAPNOUT a VYPNOUT -, Ukazatel spuštění pojistky, 3pólová přípojnice pod SF 6 v tanku SF 6, Na obou stranách plynové nádrže SF 6 zásuvné systémy s vnitřním kuželem pro vnější připojení přípojnic, 3pólové pouzdro nástavby pro pojistku, Uzemňovač v SF 6 za vn-pojistkou, 3pólová nasouvací koncovka pro transformátorový kabel, max. XLPE 1 X 185 mm 2 Al, Kapacitní snímání napětí za pojistkou, Ukazatel tlaku plynu, Odlehčení tlaku v případě elektrického oblouku do kabelového prostoru, dno pole otevřené, Uzamykatelné pohony, Kabelový připojovací prostor odolný proti elektrickým obloukům. Volitelně Dodatečné vybavení pro trojpolohový odpínač s izolací SF 6 a uzemňovač: Pomocný spínač pro odpínač max. 4 Z, 4 V, Vypínací cívka AC nebo DC, Hlášení o spuštění pomocného spínače (vybavení) Motorový pohon pro odpínač, Pomocný spínač pro uzemňovač max. 3Z, 3V, Zpětná závora, Prostor pro relé a řízení o výšce volitelně 300/600/900 mm, Přídavné kapacitní snímání napětí před pojistkou, Kapacitní ukazatel napětí s integrovaným kontinuálním 3fázovým ukazatelem a permanentním samočinným hlídáním ( strana 30), Hlídání tlaku SF 6 : Tlakový spínač s pomocným kontaktem, Hlídač hustoty s pomocným kontaktem, Odlehčení tlaku v případě elektrického oblouku nahoru přes zadní kanál s absorberem tlaku, uzavřené dno pole, celková hloubka pole 1119 mm ( strana 32), hmotnost navíc ca. 90 kg, Přídavný sokl 400 mm s kanálem s absorberem tlaku ( strana 32), Separace fází PS ( strana 32), Kabelové příchytky Hmotnost 150 kg 13

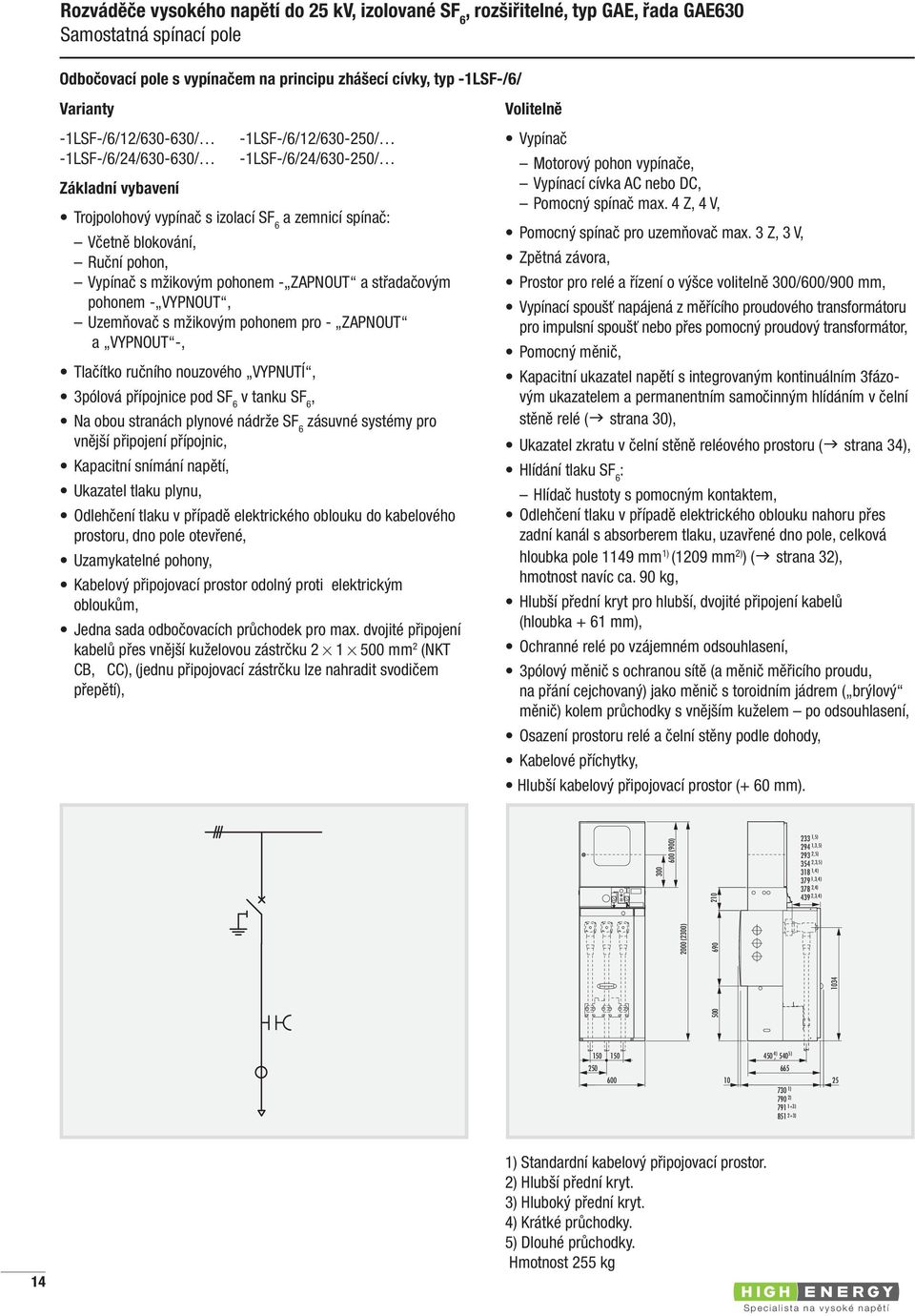

14 Samostatná spínací pole Odbočovací pole s vypínačem na principu zhášecí cívky, typ -1LSF-/6/ Varianty -1LSF-/6/12/ / -1LSF-/6/12/ / -1LSF-/6/24/ / -1LSF-/6/24/ / Základní vybavení Trojpolohový vypínač s izolací SF 6 a zemnicí spínač: Včetně blokování, Ruční pohon, Vypínač s mžikovým pohonem - ZAPNOUT a střadačovým pohonem - VYPNOUT, Uzemňovač s mžikovým pohonem pro - ZAPNOUT a VYPNOUT -, Tlačítko ručního nouzového VYPNUTÍ, 3pólová přípojnice pod SF 6 v tanku SF 6, Na obou stranách plynové nádrže SF 6 zásuvné systémy pro vnější připojení přípojnic, Kapacitní snímání napětí, Ukazatel tlaku plynu, Odlehčení tlaku v případě elektrického oblouku do kabelového prostoru, dno pole otevřené, Uzamykatelné pohony, Kabelový připojovací prostor odolný proti elektrickým obloukům, Jedna sada odbočovacích průchodek pro max. dvojité připojení kabelů přes vnější kuželovou zástrčku 2 x 1 x 500 mm 2 (NKT CB, CC), (jednu připojovací zástrčku lze nahradit svodičem přepětí), Volitelně Vypínač Motorový pohon vypínače, Vypínací cívka AC nebo DC, Pomocný spínač max. 4 Z, 4 V, Pomocný spínač pro uzemňovač max. 3 Z, 3 V, Zpětná závora, Prostor pro relé a řízení o výšce volitelně 300/600/900 mm, Vypínací spoušť napájená z měřícího proudového transformátoru pro impulsní spoušť nebo přes pomocný proudový transformátor, Pomocný měnič, Kapacitní ukazatel napětí s integrovaným kontinuálním 3fázovým ukazatelem a permanentním samočinným hlídáním v čelní stěně relé ( strana 30), Ukazatel zkratu v čelní stěně reléového prostoru ( strana 34), Hlídání tlaku SF 6 : Hlídač hustoty s pomocným kontaktem, Odlehčení tlaku v případě elektrického oblouku nahoru přes zadní kanál s absorberem tlaku, uzavřené dno pole, celková hloubka pole 1149 mm 1) (1209 mm 2) ) ( strana 32), hmotnost navíc ca. 90 kg, Hlubší přední kryt pro hlubší, dvojité připojení kabelů (hloubka + 61 mm), Ochranné relé po vzájemném odsouhlasení, 3pólový měnič s ochranou sítě (a měnič měřicího proudu, na přání cejchovaný) jako měnič s toroidním jádrem ( brýlový měnič) kolem průchodky s vnějším kuželem po odsouhlasení, Osazení prostoru relé a čelní stěny podle dohody, Kabelové příchytky, Hlubší kabelový připojovací prostor (+ 60 mm) (2300) 600 (900) ,5) 1,3,5) 2,5) 2,3,5) 1,4) 1,3,4) ,4) 2,3,4) ), 540 5) ) 790 2) ) ) ) Standardní kabelový připojovací prostor. 2) Hlubší přední kryt. 3) Hluboký přední kryt. 4) Krátké průchodky. 5) Dlouhé průchodky. Hmotnost 255 kg Specialista na vysoké napětí

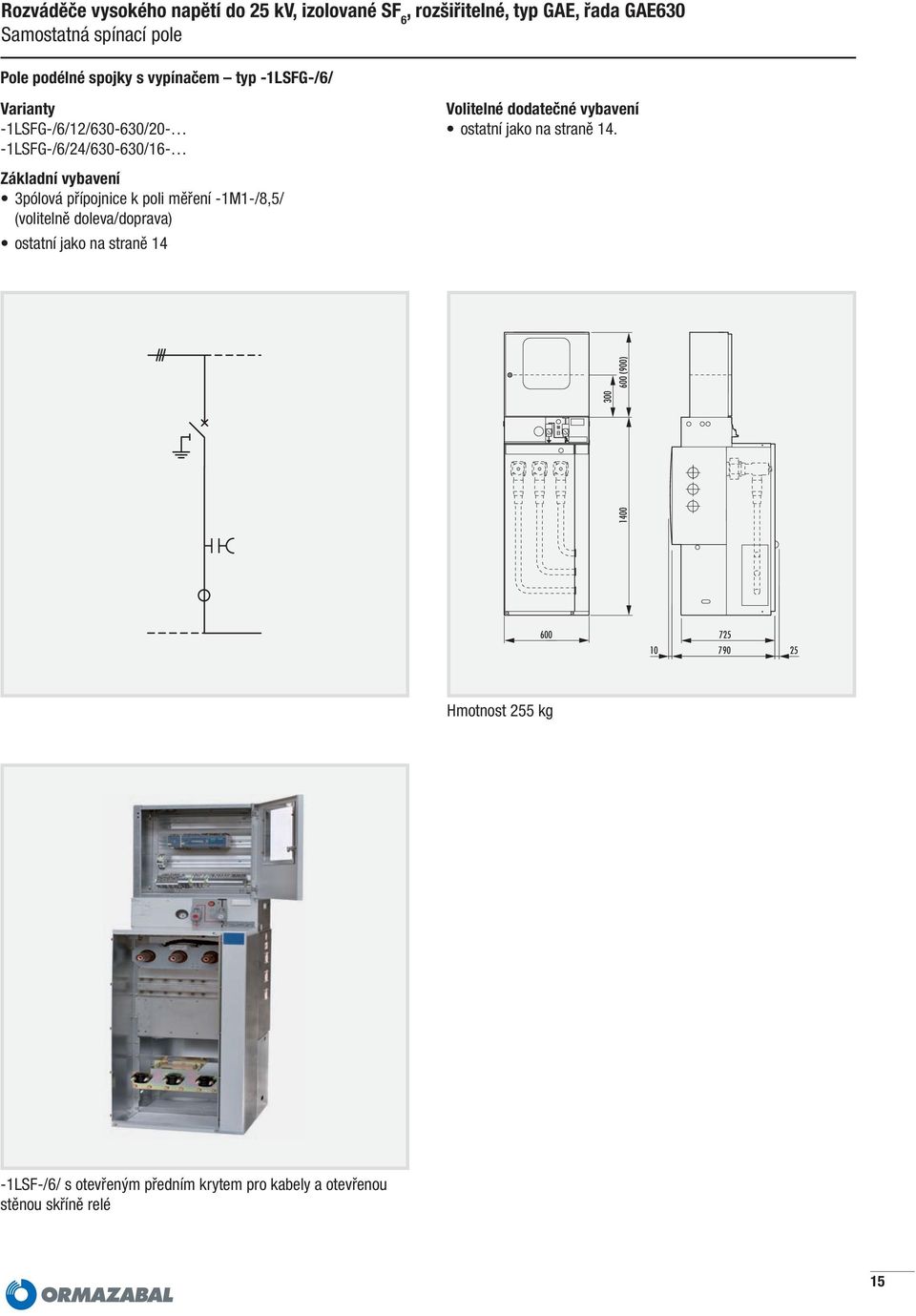

15 Samostatná spínací pole Pole podélné spojky s vypínačem typ -1LSFG-/6/ Varianty -1LSFG-/6/12/ /20- -1LSFG-/6/24/ /16- Volitelné dodatečné vybavení ostatní jako na straně 14. Základní vybavení 3pólová přípojnice k poli měření -1M1-/8,5/ (volitelně doleva/doprava) ostatní jako na straně (900) Hmotnost 255 kg -1LSF-/6/ s otevřeným předním krytem pro kabely a otevřenou stěnou skříně relé 15

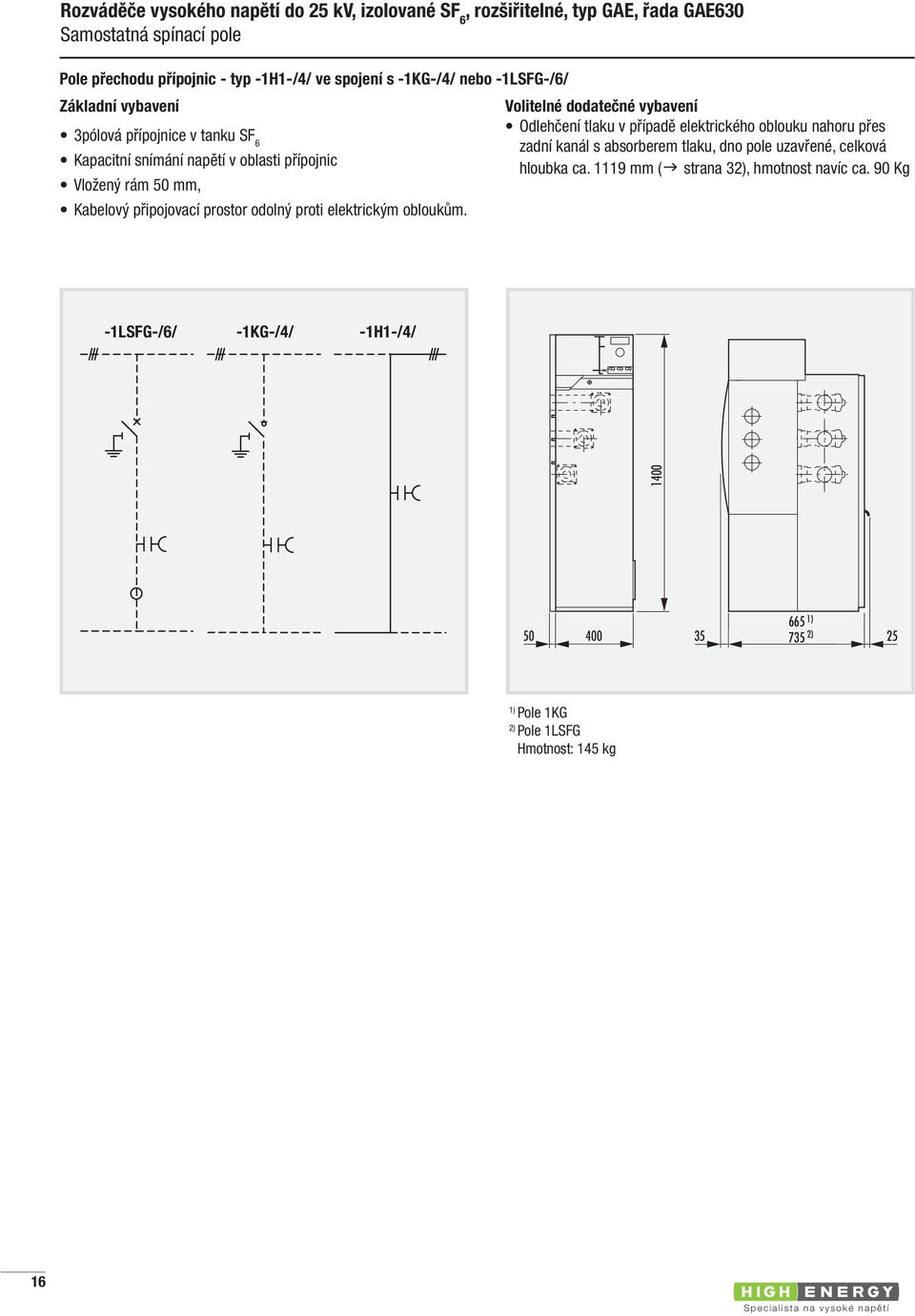

16 Samostatná spínací pole Pole přechodu přípojnic - typ -1H1-/4/ ve spojení s -1KG-/4/ nebo -1LSFG-/6/ Základní vybavení 3pólová přípojnice v tanku SF 6 Kapacitní snímání napětí v oblasti přípojnic Vložený rám 50 mm, Kabelový připojovací prostor odolný proti elektrickým obloukům. Volitelné dodatečné vybavení Odlehčení tlaku v případě elektrického oblouku nahoru přes zadní kanál s absorberem tlaku, dno pole uzavřené, celková hloubka ca mm ( strana 32), hmotnost navíc ca. 90 Kg -1LSFG-/6/ -1KG-/4/ -1H1-/4/ ) 2) 1) Pole 1KG 2) Pole 1LSFG Hmotnost: 145 kg 16 Specialista na vysoké napětí

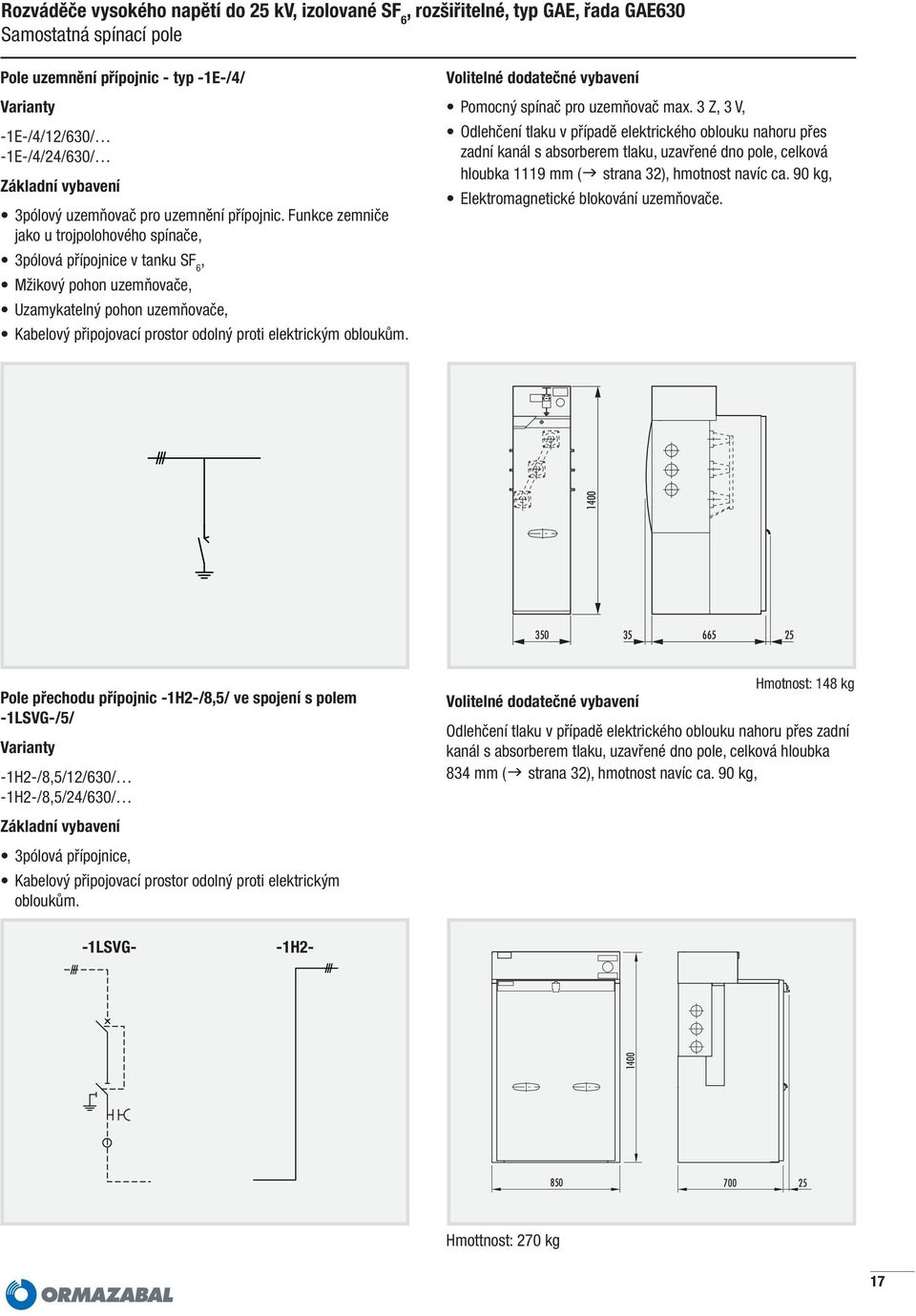

17 Samostatná spínací pole Pole uzemnění přípojnic - typ -1E-/4/ Varianty -1E-/4/12/630/ -1E-/4/24/630/ Základní vybavení 3pólový uzemňovač pro uzemnění přípojnic. Funkce zemniče jako u trojpolohového spínače, 3pólová přípojnice v tanku SF 6, Mžikový pohon uzemňovače, Uzamykatelný pohon uzemňovače, Kabelový připojovací prostor odolný proti elektrickým obloukům. Volitelné dodatečné vybavení Pomocný spínač pro uzemňovač max. 3 Z, 3 V, Odlehčení tlaku v případě elektrického oblouku nahoru přes zadní kanál s absorberem tlaku, uzavřené dno pole, celková hloubka 1119 mm ( strana 32), hmotnost navíc ca. 90 kg, Elektromagnetické blokování uzemňovače Pole přechodu přípojnic -1H2-/8,5/ ve spojení s polem -1LSVG-/5/ Varianty -1H2-/8,5/12/630/ -1H2-/8,5/24/630/ Hmotnost: 148 kg Volitelné dodatečné vybavení Odlehčení tlaku v případě elektrického oblouku nahoru přes zadní kanál s absorberem tlaku, uzavřené dno pole, celková hloubka 834 mm ( strana 32), hmotnost navíc ca. 90 kg, Základní vybavení 3pólová přípojnice, Kabelový připojovací prostor odolný proti elektrickým obloukům. -1LSVG- -1H Hmottnost: 270 kg 17

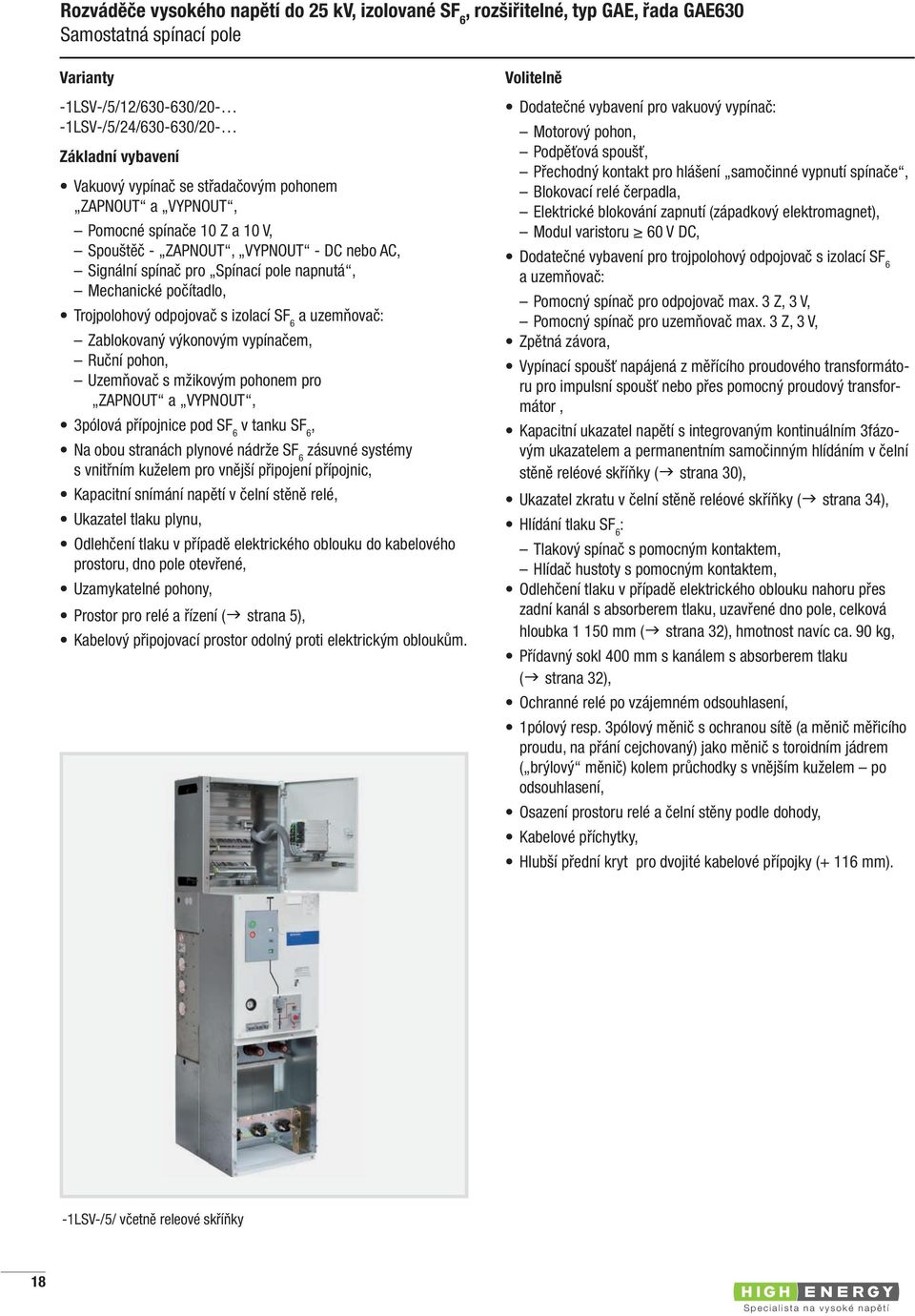

18 Samostatná spínací pole Varianty -1LSV-/5/12/ /20- -1LSV-/5/24/ /20- Základní vybavení Vakuový vypínač se střadačovým pohonem ZAPNOUT a VYPNOUT, Pomocné spínače 10 Z a 10 V, Spouštěč - ZAPNOUT, VYPNOUT - DC nebo AC, Signální spínač pro Spínací pole napnutá, Mechanické počítadlo, Trojpolohový odpojovač s izolací SF 6 a uzemňovač: Zablokovaný výkonovým vypínačem, Ruční pohon, Uzemňovač s mžikovým pohonem pro ZAPNOUT a VYPNOUT, 3pólová přípojnice pod SF 6 v tanku SF 6, Na obou stranách plynové nádrže SF 6 zásuvné systémy s vnitřním kuželem pro vnější připojení přípojnic, Kapacitní snímání napětí v čelní stěně relé, Ukazatel tlaku plynu, Odlehčení tlaku v případě elektrického oblouku do kabelového prostoru, dno pole otevřené, Uzamykatelné pohony, Prostor pro relé a řízení ( strana 5), Kabelový připojovací prostor odolný proti elektrickým obloukům. Volitelně Dodatečné vybavení pro vakuový vypínač: Motorový pohon, Podpěťová spoušť, Přechodný kontakt pro hlášení samočinné vypnutí spínače, Blokovací relé čerpadla, Elektrické blokování zapnutí (západkový elektromagnet), Modul varistoru 60 V DC, Dodatečné vybavení pro trojpolohový odpojovač s izolací SF 6 a uzemňovač: Pomocný spínač pro odpojovač max. 3 Z, 3 V, Pomocný spínač pro uzemňovač max. 3 Z, 3 V, Zpětná závora, Vypínací spoušť napájená z měřícího proudového transformátoru pro impulsní spoušť nebo přes pomocný proudový transformátor, Kapacitní ukazatel napětí s integrovaným kontinuálním 3fázovým ukazatelem a permanentním samočinným hlídáním v čelní stěně reléové skříňky ( strana 30), Ukazatel zkratu v čelní stěně reléové skříňky ( strana 34), Hlídání tlaku SF 6 : Tlakový spínač s pomocným kontaktem, Hlídač hustoty s pomocným kontaktem, Odlehčení tlaku v případě elektrického oblouku nahoru přes zadní kanál s absorberem tlaku, uzavřené dno pole, celková hloubka mm ( strana 32), hmotnost navíc ca. 90 kg, Přídavný sokl 400 mm s kanálem s absorberem tlaku ( strana 32), Ochranné relé po vzájemném odsouhlasení, 1pólový resp. 3pólový měnič s ochranou sítě (a měnič měřicího proudu, na přání cejchovaný) jako měnič s toroidním jádrem ( brýlový měnič) kolem průchodky s vnějším kuželem po odsouhlasení, Osazení prostoru relé a čelní stěny podle dohody, Kabelové příchytky, Hlubší přední kryt pro dvojité kabelové přípojky (+ 116 mm). -1LSV-/5/ včetně releové skříňky 18 Specialista na vysoké napětí

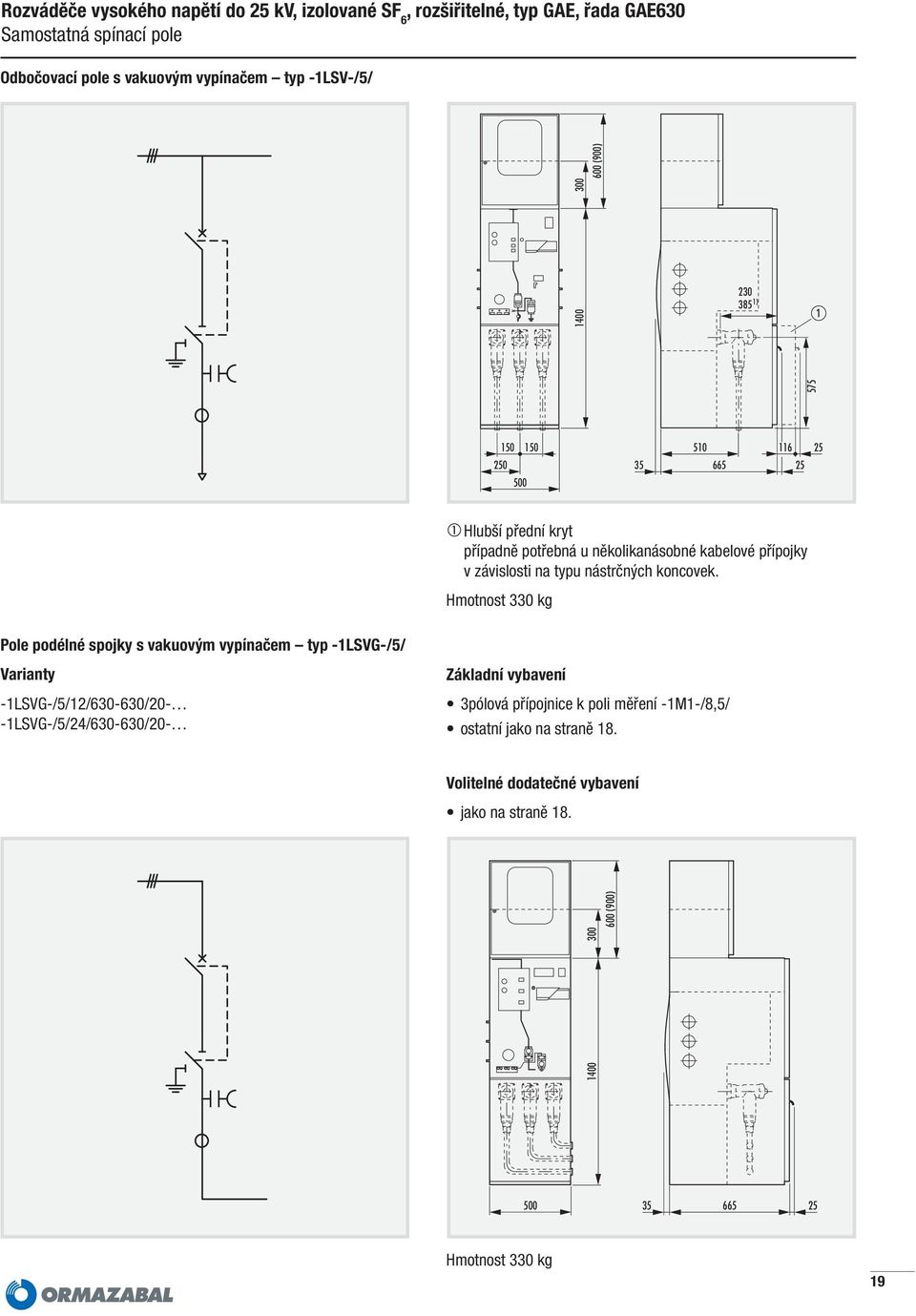

19 Samostatná spínací pole Odbočovací pole s vakuovým vypínačem typ -1LSV-/5/ (900) ) Hlubší přední kryt případně potřebná u několikanásobné kabelové přípojky v závislosti na typu nástrčných koncovek. Hmotnost 330 kg Pole podélné spojky s vakuovým vypínačem typ -1LSVG-/5/ Varianty -1LSVG-/5/12/ /20- -1LSVG-/5/24/ /20- Základní vybavení 3pólová přípojnice k poli měření -1M1-/8,5/ ostatní jako na straně 18. Volitelné dodatečné vybavení jako na straně (900) Hmotnost 330 kg 19

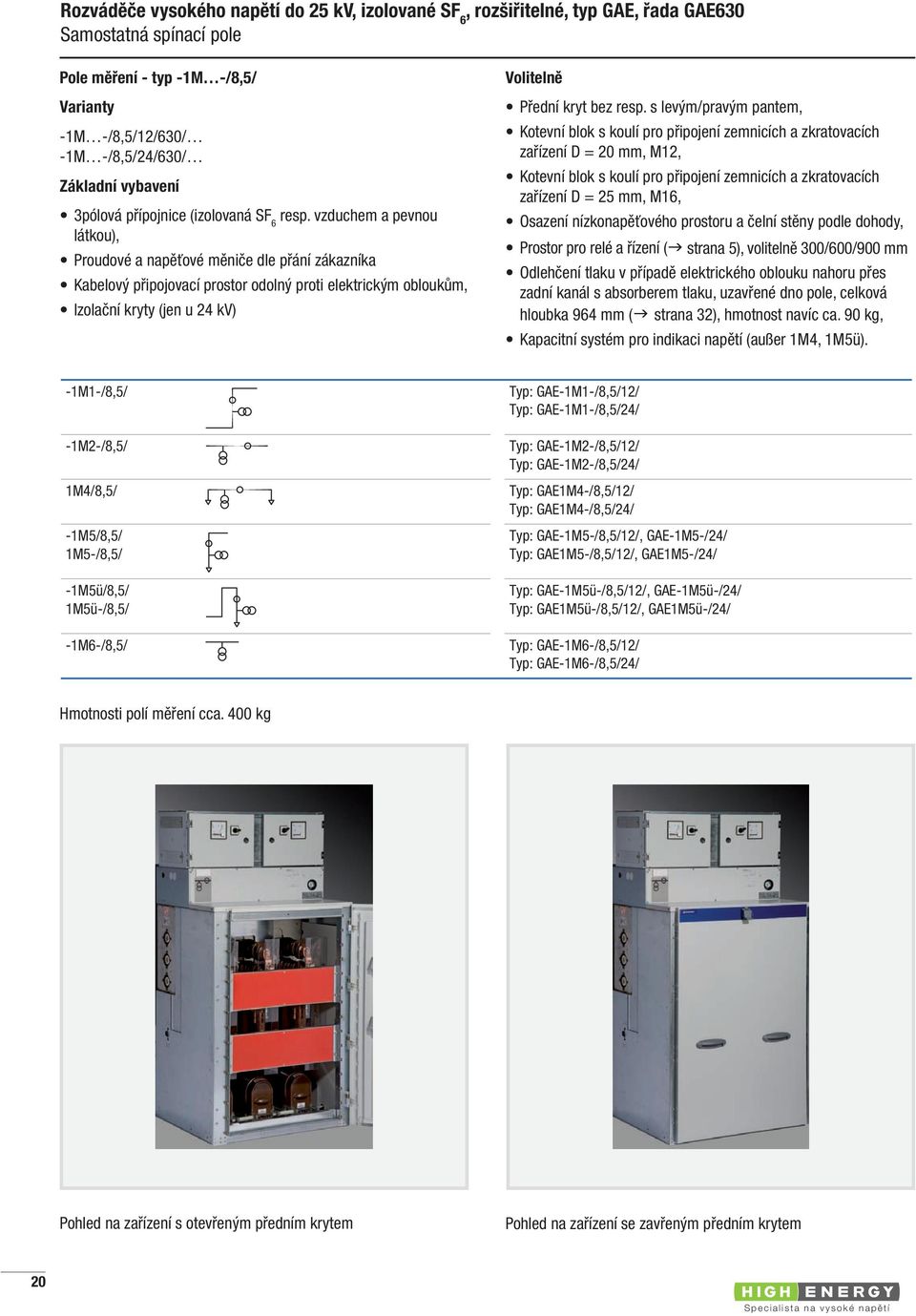

20 Samostatná spínací pole Pole měření - typ -1M -/8,5/ Varianty -1M -/8,5/12/630/ -1M -/8,5/24/630/ Základní vybavení 3pólová přípojnice (izolovaná SF 6 resp. vzduchem a pevnou látkou), Proudové a napěťové měniče dle přání zákazníka Kabelový připojovací prostor odolný proti elektrickým obloukům, Izolační kryty (jen u 24 kv) Volitelně Přední kryt bez resp. s levým/pravým pantem, Kotevní blok s koulí pro připojení zemnicích a zkratovacích zařízení D = 20 mm, M12, Kotevní blok s koulí pro připojení zemnicích a zkratovacích zařízení D = 25 mm, M16, Osazení nízkonapěťového prostoru a čelní stěny podle dohody, Prostor pro relé a řízení ( strana 5), volitelně 300/600/900 mm Odlehčení tlaku v případě elektrického oblouku nahoru přes zadní kanál s absorberem tlaku, uzavřené dno pole, celková hloubka 964 mm ( strana 32), hmotnost navíc ca. 90 kg, Kapacitní systém pro indikaci napětí (außer 1M4, 1M5ü). -1M1-/8,5/ -1M2-/8,5/ 1M4/8,5/ -1M5/8,5/ 1M5-/8,5/ -1M5ü/8,5/ 1M5ü-/8,5/ -1M6-/8,5/ Typ: GAE-1M1-/8,5/12/ Typ: GAE-1M1-/8,5/24/ Typ: GAE-1M2-/8,5/12/ Typ: GAE-1M2-/8,5/24/ Typ: GAE1M4-/8,5/12/ Typ: GAE1M4-/8,5/24/ Typ: GAE-1M5-/8,5/12/, GAE-1M5-/24/ Typ: GAE1M5-/8,5/12/, GAE1M5-/24/ Typ: GAE-1M5ü-/8,5/12/, GAE-1M5ü-/24/ Typ: GAE1M5ü-/8,5/12/, GAE1M5ü-/24/ Typ: GAE-1M6-/8,5/12/ Typ: GAE-1M6-/8,5/24/ Hmotnosti polí měření cca. 400 kg Pohled na zařízení s otevřeným předním krytem Pohled na zařízení se zavřeným předním krytem 20 Specialista na vysoké napětí

21 Samostatná spínací pole Pohledy na pole měření -1M... -/8,5/ / /2000/ /600/ Kanál s absorberem tlaku (volitelné vybavení) s minimální výškou skříně relé 600 mm Upozornění: Skříň relé (volitelně 300/600/900 mm) u pole měření bez kanálu s absorberem tlaku GAE630-1M2-/8,5/ GAE630-1M1-/8,5/ GAE630-1M4-/8,5/ 21

22 Bloky Bloky Blok se dvěma poli kabelových odboček - typ -2K-/8/ s diagonální průchodkou Základní vybavení a dodatečná výstroj jsou volitelné podle typu pole, Strana 11, kabelové pole, typ -1K Varianty -2K-/8/12/ / -2K-/8/24/ / ) ) 25 1) Hluboký přední kryt Hmotnost: 263 kg Blok se dvěma poli kabelových odboček - typ -2K-/8/ s diagonální průchodkou Základní vybavení a dodatečná výstroj jsou volitelné podle typu pole, Strana 11, kabelové pole, typ -1K-. Varianty -2KB-/8/12/ / -2KB-/8/24/ / ) , 726 1) 22 1) Hluboký přední kryt Hmotnost 270 kg Specialista na vysoké napětí

23 Bloky Blok se dvěma vývodovými poli transformátoru - typ -2TS-/8/ Základní vybavení a dodatečná výstroj jsou volitelné podle typu pole Strana 13, vývodové pole transformátoru, typ -1TS Varianty -2TS-/8/12/ / -2TS-/8/24/ / Hmotnost 310 kg Pole se dvěma poli kabelových odboček a jedním vývodem k transformátoru - typ 2K1TS-/10/ Základní vybavení a dodatečná výstroj jsou volitelné podle typu pole, Strana 11, kabelové pole, typ -1K- a Strana 13, vývodové pole transformátoru, typ -1TS- Pozor! Rozšiřitelné jen na pravé straně. Varianty -2K1TS-/10/12/ / -2K1TS-/10/24/ / ) 439 1) Hmotnost 298 kg 1) Hlubší přední kryt 2) Hluboký přední kryt (pole 1 + 2) 23

24 Bloky Blok se třemi poli kabelových odboček - typ -3K-/10/ s diagonální průchodkou Základní vybavení a dodatečná výstroj jsou volitelné podle typu pole, Strana 11, kabelové pole, typ -1K-. Varianty -3K-/10/12/ / -3K-/10/24/ / ) 439 1) /726 1) /786 2) 25 Hmotnost: 300 kg 1) Hlubší přední kryt 2) Hluboký přední kryt (pole 1+2) Blok se třemi poli kabelových odboček - typ -3KB-/13/ s horizontální průchodkou Základní vybavení a dodatečná výstroj jsou volitelné podle typu pole Strana 11, kabelové pole, typ -1K-.. Varianty -3KB-/12/ / -3KB-/24/ / , ) , 726 1) 24 1) Hluboký přední kryt Specialista na vysoké napětí

25 Bloky Blok se dvěma poli kabelových odboček a jedním polem vypínače typ 2K1LSF250-/10/, typ 2K1LSF630-/10/ Základní vybavení a dodatečná výstroj jsou volitelné podle typu pole, Strana 11, kabelové pole typ -1K- a pole s vypínačem, typ -1LSF250- nebo -1LSF630- Strana 14. Pozor! Rozšiřitelné jen na pravé straně. Varianty 2K1LSF250-/12/ /20-2K1LSF630-/12/ /20-2K1LSF250-/24/ /16-2K1LSF630-/24/ / , 4) 1, 3, 4) 2, 4) 2, 3, 4) , 5) 1, 3, 5) 2, 5) 2, 3, 5) ) 1, 3) 2) 2, 3) / 540 1) 2) ) 1) 790 2) 7911, 3) 8512, 3) 790 2) 791 1, 3) 851 2, 3) 1) Standardní kabelový připojovací prostor. 3) Hlubší přední kryt 2) Hluboký kabelový připojovací prostor. 4) Krátká průchodka u pole LSF Hmotnost: 355 kg 5) Dlouhá průchodka u pole LSF Blok typu 2K1LSF250-/10/ s prostorem pro relé a řízení, výška 300 mm 25

26 Spínací systémy Spínací systémy Vakuová spínací komora Trojpolohový odpínač Trojpolohový vypínač Vakuová spínací komora sestává z axiálně uspořádaných velkoplošných kontaktních těles v evakuované metalo-keramické skříni. Dotykové plochy kontaktních těles jsou pokryté speciálním kontaktním materiálem. Spojení k připojovacím dílům vakuového vypínače tvoří dva masivní měděné válce, z nichž jeden je pohyblivý. Vůči vakuu odolné utěsnění mezi pohyblivým kontaktním válcem a vakuovou nádobou zajišťuje pružný kovový vlnovec. Kontaktní válec je veden v kluzném ložisku. Přední strana nádoby s plynem SF 6 Pevný kontakt ZAPNUTO Zhášecí cívka Přípojnice Hřídel pohonu Zemnicí kontakt Speciální nýty na kontakty Spínací nože Průchodka Princip funkce zhášecí cívky I I v F I Spínání ve vakuu v případě axiálního magnetického pole I I = proud B = proudem I ve zhášecí cívce vytvořené magnetické pole F = síla působící na proudem protékaný spínací elektrický oblouk v = vektor rychlosti spínacího elektrického oblouku B Při vypnutí vzniká ve vakuové spínací komoře od okamžiku oddělení kontaktů elektrický oblouk. Po dosažení zhášecí vzdálenosti elektrický oblouk zhasne na nulový průchod proudu. Působením elektrického oblouku dochází k místnímu natavení povrchu kontaktů. Odpařovaný kov se sráží hlavně na kontaktech a jen nepatrná část na štítech obklopujících kontakty. Odtrhovací proud (normální chopping) u používaných vakuových spínacích komor je nižší než 5 A a podmiňuje jen nízká přepětí. Axiálním magnetickým polem ve vakuové spínací komoře mezi kontakty se dosáhne toho, že oblouk kovových par zůstane i v oblasti zkratových proudů difúzní*. Teplotní zatížení kontaktů přitom zůstane velmi nízké a opal kontaktů je zanedbatelně malý. * Rozbíhavý tvar elektrického oblouku 26 Specialista na vysoké napětí

27 Přední stěna Přední stěna Na přední stěně se nachází: Slepé funkční schéma Ukazatele spínacích poloh Ovládací otvory pro ruční pohony Indikátory napětí Ukazatel tlaku plynu Indikátor průchodu zkratového proudu Uzamykatelné pohony Utěsnění pohonu proti prachu, písku a hmyzu Krytí IP44 Kabelové pole 1K Vývodové pole transformátoru 1TS Pole s vakuovým vypínačem 1LSV Ukazatel tlaku plynu Pro kontrolu funkční spolehlivosti je každá nádoba vybavena ukazatelem tlaku, který ukazuje přetlak plynu SF 6 v nádobě. Ukazatel signalizuje: Zelená barva = provozní tlak je v pořádku Červená barva = provozní tlak není v pořádku Tlakový spínač/hlídač hustoty Pro dálkové hlídání může být každá nádoba vybavena tlakovým spínačem resp. hlídačem hustoty (pomocný kontakt). Spodní bod sepnutí odpovídá přechodu do červené oblasti měření na ukazateli tlaku plynu. Hlídač hustoty lze na přání vybavit pomocným spínačem alarmu a spouštěcím pomocným spínačem. Uzamykatelné pohony Měření sledu fází 27

28 Blokovací funkce Blokovací funkce Spínací páku nelze zasunout. Pole kabelové odbočky: Odpínač je blokován proti sepnutí. Pole vývodu na transformátor: Odpínač je blokován proti sepnutí. Zpětná závora - na přání Západka předního krytu je zavřena. Průběh spínání je možný bez omezení. Západka předního krytu je otevřena. Spínání je možné jen u uzemňovače pole kabelové odbočky. Pole kabelové odbočky: Západka předního krytu je otevřena. Odpínač je blokován zpětnou závorou. Clona blokování sepnutí je umístěna za clonou zpětné závory. Uzemňovač lze bez omezení spínat i při odejmutém předním krytu. Pole vývodu na transformátor: Západka předního krytu je otevřena. Uzemňovač je blokován zpětnou závorou. 28 Specialista na vysoké napětí

29 Spínání polí kabelových odboček Spínání polí kabelových odboček Uzemňovač "VYP" - odpínač "ZAP" Uzemňovač vypnout. Spínací páku držet zatlačenou proti tlaku pružiny až na doraz a otočit vlevo. Odpínač zapnout. Spínací páku držet zatlačenou proti tlaku pružiny až na doraz a otočit vpravo. Spínací poloha při zapnutém odpínači a vypnutém uzemňovači. Odpínač "VYP" - Uzemňovač "ZAP Vypnout odpínač. Spínací páku držet zatlačenou proti tlaku pružiny až na doraz a otočit vlevo. Zapnout uzemňovač. Spínací páku držet zatlačenou proti tlaku pružiny až na doraz a otočit vpravo. Spínací poloha při vypnutém odpínači a zapnutém uzemňovači. 29

30 Spínání polí transformátorových odboček VYBAVENO 30 Specialista na vysoké napětí

31 Oblasti připojení kabelů Oblasti připojení kabelů Připojovací sady Podle zvážení provozovatele se v kabelových/připojovacích polích resp. polích s výkonovými vypínači použijí připojovací sady T. Jsou připojitelné na průchodky podle DIN EN 50181, typ připojení C (630 A), s vnějším kuželem a šroubovacím kontaktem (M16). U nestíněných systémů je bezpodmínečně nutné dodržet montážní údaje výrobce. Možnosti vestavby sad pro připojení kabelů: Typ NKT Typ Südkabel Typ Tyco Electronics Typ Euromold/Nexas Typ Prysmian Cellpack 10 kv 20 kv 10 kv 20 kv 10 kv 20 kv 10 kv 20 kv 10 kv 20 kv 10 kv 20 kv CB12 CB24 SET12 SET24 RSTI RSTI K400TB K400TB FMCTs400 FMCTs400 CTS 24 kv CTS 24 kv CC12 CC24 SEHDT13 SEHDT23 RICS... RICS... K400TB K400TB FMCTj400 FMCTj400 CB36 CB36 SEHDT13.1 SEHDT23.1 AGT10/630 AGT20/630 AB12 AGTL10/630 AGTL20/630 AC12 484TB/G K484TB/G Upozornění! V závislosti na hloubce vestavby sad připojení kabelů jsou případně nutné i hluboké přední kryty resp. hluboké kabelové připojovací prostory. Další konfigurace připojení na poptávku. Možné hloubky vestavby viz strany Kabelová přípojka kabelových/připojovacích polí - typ K, A, LSF Hlubší systémy kabelových přípojek vyžadují příslušné hlubší přední kryty resp. kabelové připojovací prostory (viz pohledové výkresy na stranách 11-25). Kabelová přípojka pole s vakuovým vypínačem 1LSV 1K-/3/ s připojovacími sadami T -1K-/3/ se zásuvnou přepěťovou kombinací Maximální hloubka standardního pole 1K/1A je 318 mm. Připojení pole LSF nutno konzultovat s dodavatelem rozváděče. -1LSV-/5/ Kabelová přípojka v odbočovacím poli s výkonovým vypínačem, typ -1LSV-/5/ s proudovým měničem s průchodkou. Čelní stěna levého pole je otevřená. Standardní hloubka vestavby 230 mm. Hlubší systémy kabelových přípojek vyžadují příslušně hlubší přední kryty ( strana 19). 31

32 Nástavba pro pojistku, volba pojistky, přípojka kabelu transformátoru Nástavba pro pojistku, volba pojistky, přípojka kabelu transformátoru Nástavba pro pojistku je u zařízení GAE provedena jako zásuvný systém. Všechny komponenty se připojují mimo plynovou nádrž přes průchodky z lité pryskyřice na proudové dráhy. Zásuvný systém sestává z horního a spodního pouzdra pojistky. Ze silikonové pryže vyrobené zásuvné díly jsou odolné proti plazivým proudům a vytvořené bez základny pro elektrický oblouk. Spodní pouzdro pojistky je kromě toho provedeno tak, aby fungovalo i jako násuvná kabelová koncovka. Rozsah použití pro měděné kabely je 25 až 240 mm2, pro hliníkové kabely 25 až 185 mm2. Vložky vnpojistky se mohou oboustranně uzemnit přes zemniče, které se nacházejí v nádobě SF 6. Nástavba pro pojistku je přístupná až při zapnutém uzemňovači. Délka pojistky: 442 mm, s prodlužovacím adaptérem jsou použitelné i pojistky s délkou 292 m. Volba pojistky Používat by se měly jen vn-pojistky s dílčím rozsahem podle aktuální tabulky pro volbu č podle DIN průměr až88mm, na ochranu distribučních transformátorů 6/10/15/20 kv. Použití jiných vn-pojistek je možné jen po dohodě! horní průchodka vybavovací páka upínací třmen pružná membrána horní pouzdro pojistky pojistková vložka vn spodní pouzdro pojistky defl ektor pro řízení el.pole spodní průchodka (2. zemnič) defl ektor pro řízení el.pole defl ektor pro řízení el.pole 32 Vývodové pole transformátoru, otevřený přední kryt. S pouzdry pojistek a koncovkou transformátorového kabelu. Specialista na vysoké napětí

33 Indikace a zkouška napětí Indikace a zkouška napětí Pro zjištění stavu bez napětí resp. ke zkoušení napětí podle VDE 0682 část 415 a IEC může být každé spínací pole vybavené následujícím systémem indikace napětí: 1. Standardní měřicí lišta VDS - typ KSO Měřicí lišta KSO je integrovaná v čelní stěně pohonu; jedná se o systém indikace napětí HR ( VDS ). Zjištění nepřítomnosti napětí po jednotlivých fázích je možné zastrčením přístrojů pro indikaci napětí do odpovídajícího páru zdířek. Osazení měřicí lišty je vyloženo pro jmenovité provozní napětí 10,15 a 20 kv. Pro tyto rozsahy napětí se ve standardním zařízení zásadně dodržují minimální a maximální hodnoty normy. Nové seřízení v případě změny jmenovitého provozního napětí v tomto rozsahu není nutné. Jmenovité provozní napětí 6 kv je realizovatelné jako zvláštní provedení. Zdířky kontaktů, které jsou pod napětím, jsou zabezpečené proti dotyku. Měřicí přístroje sledu fází resp. zkoušku rozhraní Ve spojení se systémy indikace napětí je pro porovnání sledu fází resp. kontrolu rozhraní možné použít následující měřicí přístroje: Výrobek Sled fází Zkouška rozhraní Horstmann Messmodul HO-M mit Strommessgerät FlukeTyp 87 oder Matrix Typ Mx55 (II bis IV) Horstmann Typ: ORION 3.0 Typ: ORION 3.0 ELSIC Typ: HO-PV Pfisterer Typ: EPV Typ: Euro test-ho Jordan Typ: KSP-HR Kries Typ: CAP-Phase Typ: CAP-Phase Otočný kryt Zkoušečka napětí Zkoušku lze provést vhodnou zkoušečkou napětí. Pfisterer Horstmann ELSIC Jordan Dehn Typ DSA-2 Typ HR-ST Typ HO-SA Typ DSP-HR Typ DEHNcap/P-HR 33

34 Indikace a zkouška napětí 2. Integrovaný systém indikace napětí IVDS Systém CAPDIS-S1+ CAPDIS-S2+ Charakteristika Integrovaný 3fázový kontinuální LCD-ukazatel, samočinné hlídání Integrovaný 3fázový kontinuální LCD-ukazatel, samočinné hlídání, pomocné relé CAPDIS je kapacitní indikátor napětí s 3fázovým kontinuálním ukazatelem a permanentním samočinným hlídáním. Tento přístroj zobrazením blesků na integrovaném displeji signalizuje, že v testovacím bodě kapacitního podpěrného izolátoru je přítomné napětí. Přístroj dále disponuje jedním integrovaným 3fázovým měřicím bodem. Tento je ocejchován na požadavky LR podle VDE 0682, část 415 resp. IEC a hodí se ke zkoušení fází pomocí LR porovnávače fází. Proti znečištění, prachu a vlhkosti chrání zkušební zdířku neztratitelný kryt. 3. Integrovaný systém zkoušení napětí IVDS Systém WEGA 1.2 WEGA 2.2 Charakteristika Integrovaný 3fázový kontinuální LCD-ukazatel, samočinné hlídání Integrovaný 3fázový kontinuální LCD-ukazatel, samočinné hlídání, pomocné relé Integrovaný systém zkoušení napětí WEGA odpovídá požadavkům na kapacitní systémy zkoušení napětí podle VDE (IEC ). Jedná se o 3fázový zkušební systém, jímž se indikují stavy napětí sítě vysokého napětí. Na čelní desce se nachází LCD-ukazatel, tlačítko pro zobrazení testu a 3fázové LRM-rozhraní. Neztratitelný kryt chrání zdířky před prachem a korozí. Na zadní straně jsou přípojky pro měřicí signály a pomocné napětí. Pro zobrazení symbolů šipek a bodů na displeji není potřebná žádná pomocná energie, napájí se z měřicího signálu. Tyto indikační funkce jsou aktivní i při výpadku pomocného napětí. Pro přídavné funkce (reléové řízení, osvětlení ukazatele a aktivní nulovou indikaci) je potřebné pomocné napětí. 34 Specialista na vysoké napětí
