1 Podrobnosti o produktu Charakteristika vybavení a možnosti montáže pro přístroj SUNNY STRING-MONITOR SSM24-11 Obsah Přístroj Sunny String-Monitor SSM24-11 je koncipován speciálně pro sledování činnosti velkých FV generátorů. Tyto technické informace obsahují důležité informace o vybavení a podrobnosti o produktu, které jsou nezbytné pro návrh FV systémů. SSM24-11-UCZ Verze 1.3 1/13

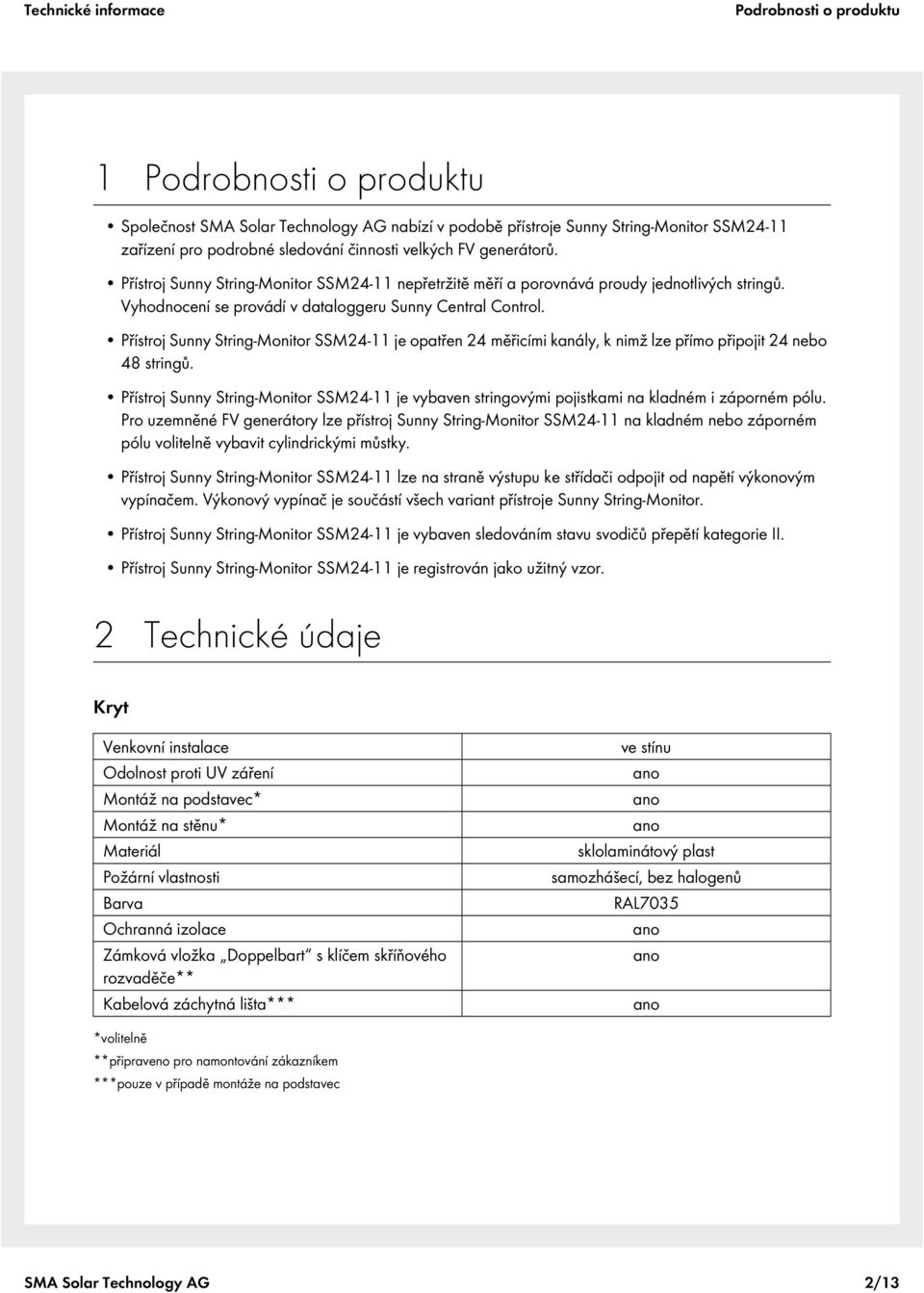

2 Podrobnosti o produktu 1 Podrobnosti o produktu Společnost SMA Solar Technology AG nabízí v podobě přístroje Sunny String-Monitor SSM24-11 zařízení pro podrobné sledování činnosti velkých FV generátorů. Přístroj Sunny String-Monitor SSM24-11 nepřetržitě měří a porovnává proudy jednotlivých stringů. Vyhodnocení se provádí v dataloggeru Sunny Central Control. Přístroj Sunny String-Monitor SSM24-11 je opatřen 24 měřicími kanály, k nimž lze přímo připojit 24 nebo 48 stringů. Přístroj Sunny String-Monitor SSM24-11 je vybaven stringovými pojistkami na kladném i záporném pólu. Pro uzemněné FV generátory lze přístroj Sunny String-Monitor SSM24-11 na kladném nebo záporném pólu volitelně vybavit cylindrickými můstky. Přístroj Sunny String-Monitor SSM24-11 lze na straně výstupu ke střídači odpojit od napětí výkonovým vypínačem. Výkonový vypínač je součástí všech variant přístroje Sunny String-Monitor. Přístroj Sunny String-Monitor SSM24-11 je vybaven sledováním stavu svodičů přepětí kategorie II. Přístroj Sunny String-Monitor SSM24-11 je registrován jako užitný vzor. 2 Technické údaje Kryt Venkovní instalace Odolnost proti UV záření Montáž na podstavec* Montáž na stěnu* Materiál Požární vlastnosti Barva Ochranná izolace Zámková vložka Doppelbart s klíčem skříňového rozvaděče** Kabelová záchytná lišta*** ve stínu sklolaminátový plast samozhášecí, bez halogenů RAL7035 *volitelně **připraveno pro namontování zákazníkem ***pouze v případě montáže na podstavec SMA Solar Technology AG 2/13

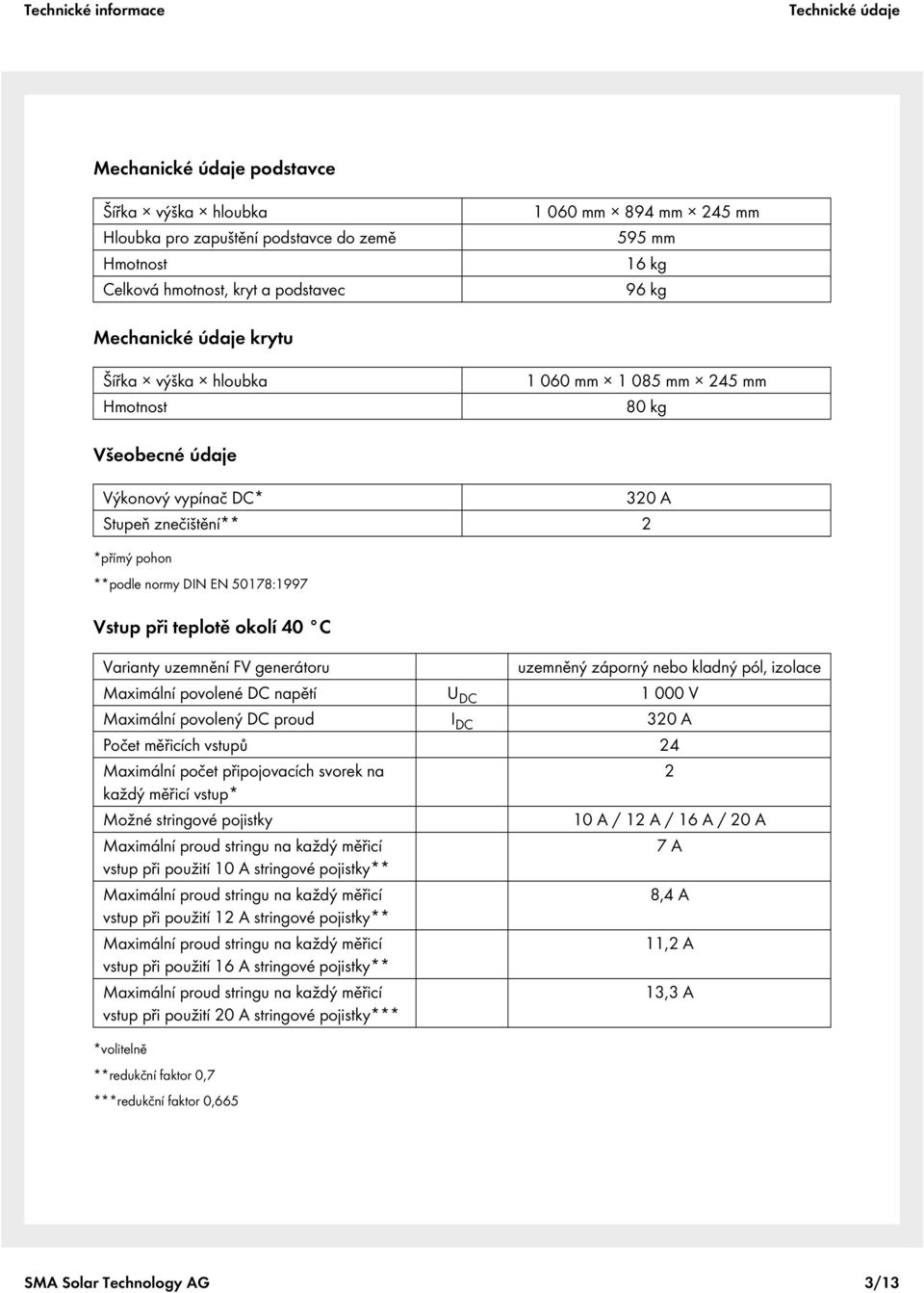

3 Technické údaje Mechanické údaje podstavce Šířka výška hloubka Hloubka pro zapuštění podstavce do země Hmotnost Celková hmotnost, kryt a podstavec mm 894 mm 245 mm 595 mm 16 kg 96 kg Mechanické údaje krytu Šířka výška hloubka Hmotnost mm mm 245 mm 80 kg Všeobecné údaje Výkonový vypínač DC* 320 A Stupeň znečištění** 2 *přímý pohon **podle normy DIN EN 50178:1997 Vstup při teplotě okolí 40 C Varianty uzemnění FV generátoru uzemněný záporný nebo kladný pól, izolace Maximální povolené DC napětí U DC V Maximální povolený DC proud I DC 320 A Počet měřicích vstupů 24 Maximální počet připojovacích svorek na 2 každý měřicí vstup* Možné stringové pojistky 10 A / 12 A / 16 A / 20 A 7A vstup při použití 10 A stringové pojistky** 8,4 A vstup při použití 12 A stringové pojistky** 11,2 A vstup při použití 16 A stringové pojistky** vstup při použití 20 A stringové pojistky*** 13,3 A *volitelně **redukční faktor 0,7 ***redukční faktor 0,665 SMA Solar Technology AG 3/13

4 Technické údaje Vstup při teplotě okolí 50 C Varianty uzemnění FV generátoru uzemněný záporný nebo kladný pól, izolace Maximální povolené DC napětí U DC V Maximální povolený DC proud I DC 312 A Počet měřicích vstupů 24 Maximální počet připojovacích svorek na 2 každý měřicí vstup* Možné stringové pojistky 10 A / 12 A / 16 A / 20 A 6,5 A vstup při použití 10 A stringové pojistky** 7,8 A vstup při použití 12 A stringové pojistky** 10,4 A vstup při použití 16 A stringové pojistky** vstup při použití 20 A stringové pojistky** 13,0 A *volitelně **redukční faktor 0,65 Hlavní DC připojení Typ svorky klecová svorka Maximální průřez připojovací svorky 240 mm 2 / 300 mm 2 Vhodný připojovací materiál měď/hliník Počet připojovacích svorek na každý DC výstup* 1/2 Přívod kabelu přes kabelovou průchodku M40 Rozsah svorky kabelové průchodky 13 mm 32 mm *Přístroj Sunny String-Monitor SSM24-11 s deskou dna: je možné připojit 1 kabel na každou DC svorku. Přístroj Sunny String-Monitor SSM24-11 bez desky dna: je možné připojit 2 kabely na každou DC svorku. Připojení DC stringu ke konektoru MC4 Průřez kabelu 6 mm 2 Maximální jmenovitý proud Připojení DC stringu ke konektoru MC3 30 A Průřez kabelu 4 mm 2 Maximální jmenovitý proud 20 A SMA Solar Technology AG 4/13

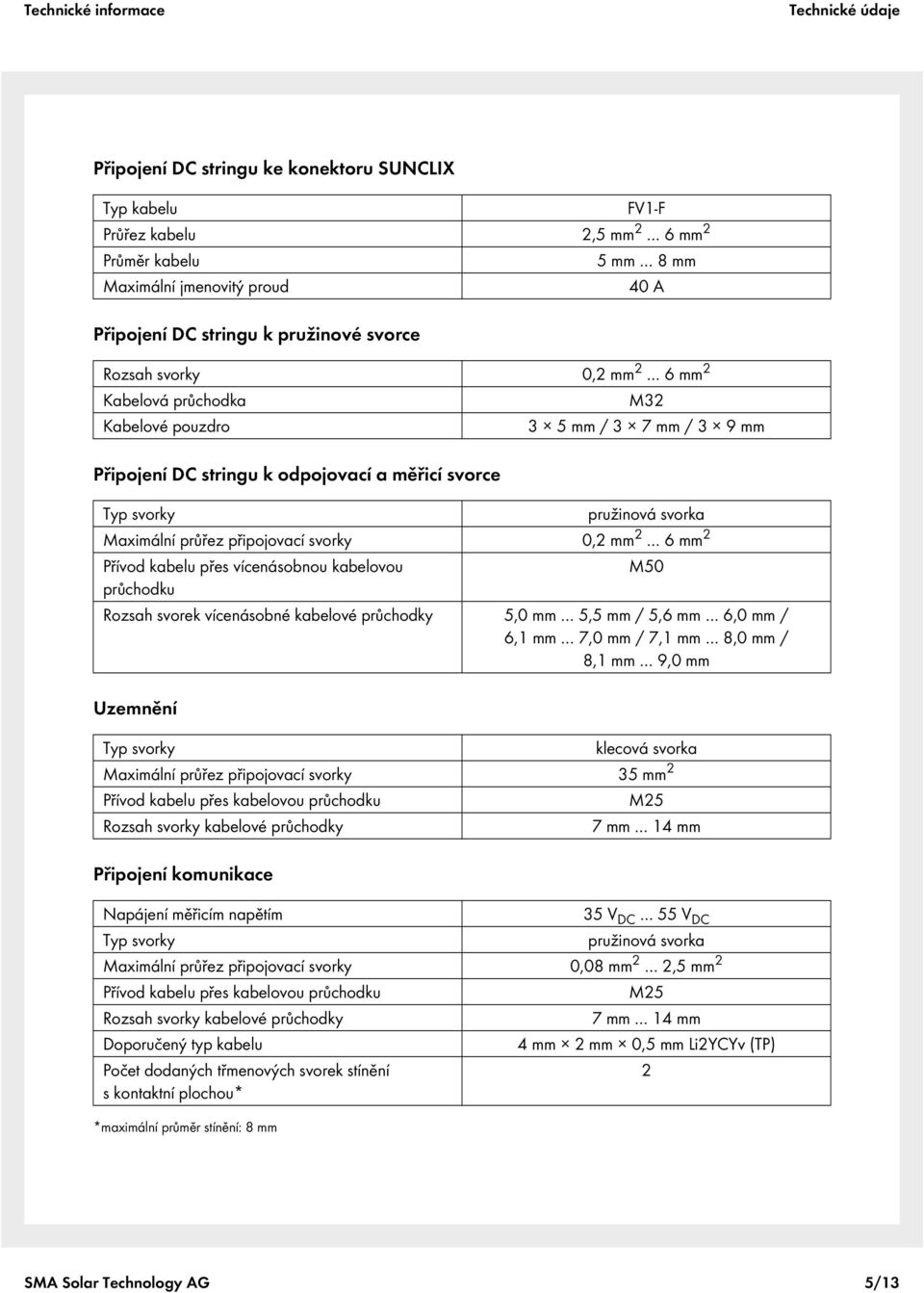

5 Technické údaje Připojení DC stringu ke konektoru SUNCLIX Typ kabelu FV1-F Průřez kabelu 2,5 mm 2 6 mm 2 Průměr kabelu 5 mm 8 mm Maximální jmenovitý proud 40 A Připojení DC stringu k pružinové svorce Rozsah svorky 0,2 mm 2 6 mm 2 Kabelová průchodka Kabelové pouzdro Připojení DC stringu k odpojovací a měřicí svorce Uzemnění Připojení komunikace *maximální průměr stínění: 8 mm M32 3 5mm/ 3 7mm/ 3 9mm Typ svorky pružinová svorka Maximální průřez připojovací svorky 0,2 mm 2 6 mm 2 Přívod kabelu přes vícenásobnou kabelovou M50 průchodku Rozsah svorek vícenásobné kabelové průchodky 5,0 mm 5,5 mm / 5,6 mm 6,0 mm / 6,1mm 7,0mm/ 7,1mm 8,0mm/ 8,1 mm 9,0 mm Typ svorky klecová svorka Maximální průřez připojovací svorky 35 mm 2 Přívod kabelu přes kabelovou průchodku M25 Rozsah svorky kabelové průchodky 7 mm 14 mm Napájení měřicím napětím 35 V DC 55 V DC Typ svorky pružinová svorka Maximální průřez připojovací svorky 0,08 mm 2 2,5 mm 2 Přívod kabelu přes kabelovou průchodku M25 Rozsah svorky kabelové průchodky 7 mm 14 mm Doporučený typ kabelu 4 mm 2 mm 0,5 mm Li2YCYv (TP) Počet dodaných třmenových svorek stínění 2 s kontaktní plochou* SMA Solar Technology AG 5/13

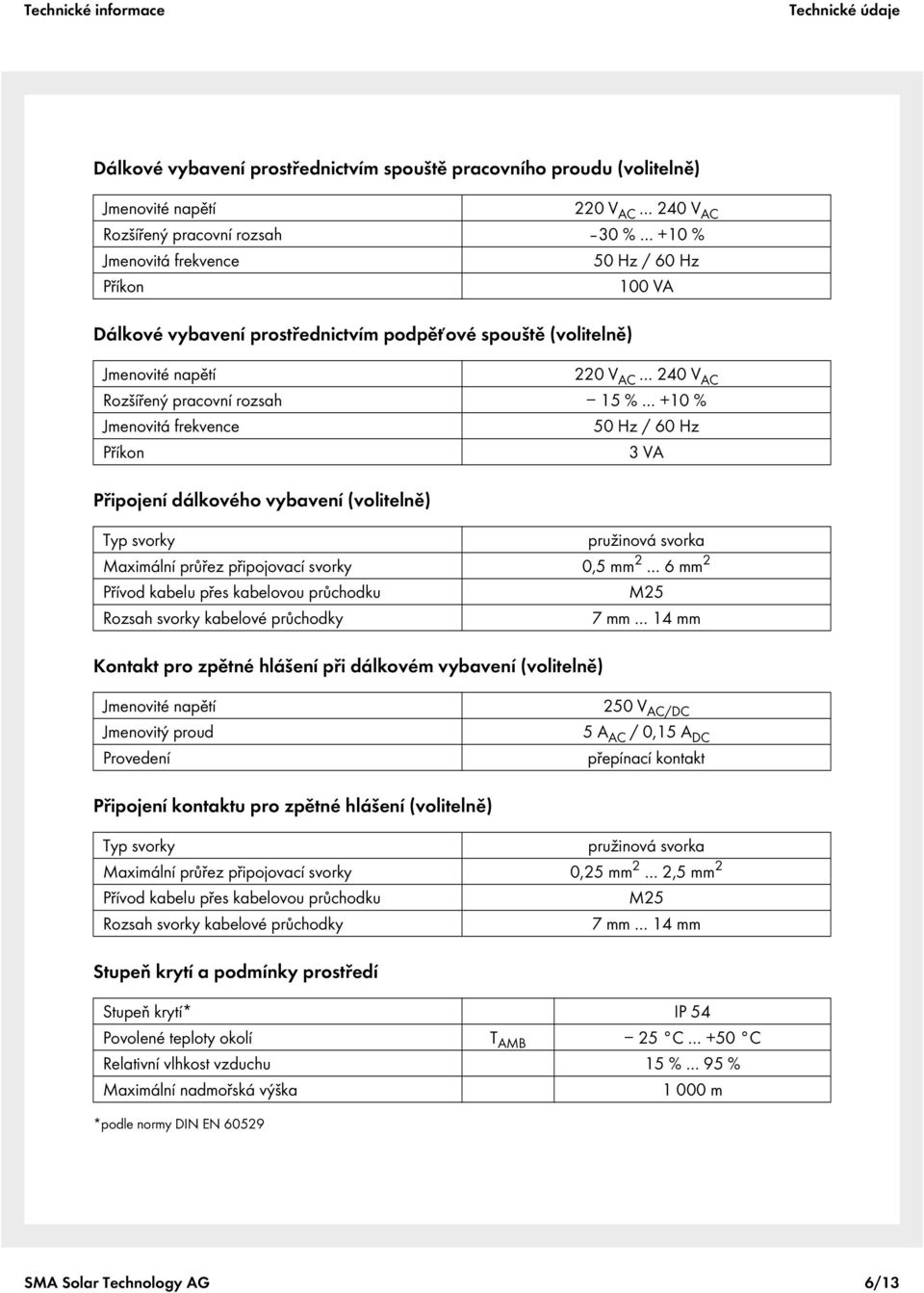

6 Technické údaje Dálkové vybavení prostřednictvím spouště pracovního proudu (volitelně) Jmenovité napětí 220 V AC 240 V AC Rozšířený pracovní rozsah 30 % +10 % Jmenovitá frekvence 50 Hz / 60 Hz Příkon 100 VA Dálkové vybavení prostřednictvím podpěťové spouště (volitelně) Jmenovité napětí 220 V AC 240 V AC Rozšířený pracovní rozsah 15 % +10 % Jmenovitá frekvence 50 Hz / 60 Hz Příkon 3 VA Připojení dálkového vybavení (volitelně) Typ svorky pružinová svorka Maximální průřez připojovací svorky 0,5 mm 2 6 mm 2 Přívod kabelu přes kabelovou průchodku M25 Rozsah svorky kabelové průchodky 7 mm 14 mm Kontakt pro zpětné hlášení při dálkovém vybavení (volitelně) Jmenovité napětí Jmenovitý proud Provedení 250 V AC/DC 5 A AC / 0,15 A DC přepínací kontakt Připojení kontaktu pro zpětné hlášení (volitelně) Typ svorky pružinová svorka Maximální průřez připojovací svorky 0,25 mm 2 2,5 mm 2 Přívod kabelu přes kabelovou průchodku M25 Rozsah svorky kabelové průchodky 7 mm 14 mm Stupeň krytí a podmínky prostředí Stupeň krytí* IP 54 Povolené teploty okolí T AMB 25 C +50 C Relativní vlhkost vzduchu 15 % 95 % Maximální nadmořská výška m *podle normy DIN EN SMA Solar Technology AG 6/13

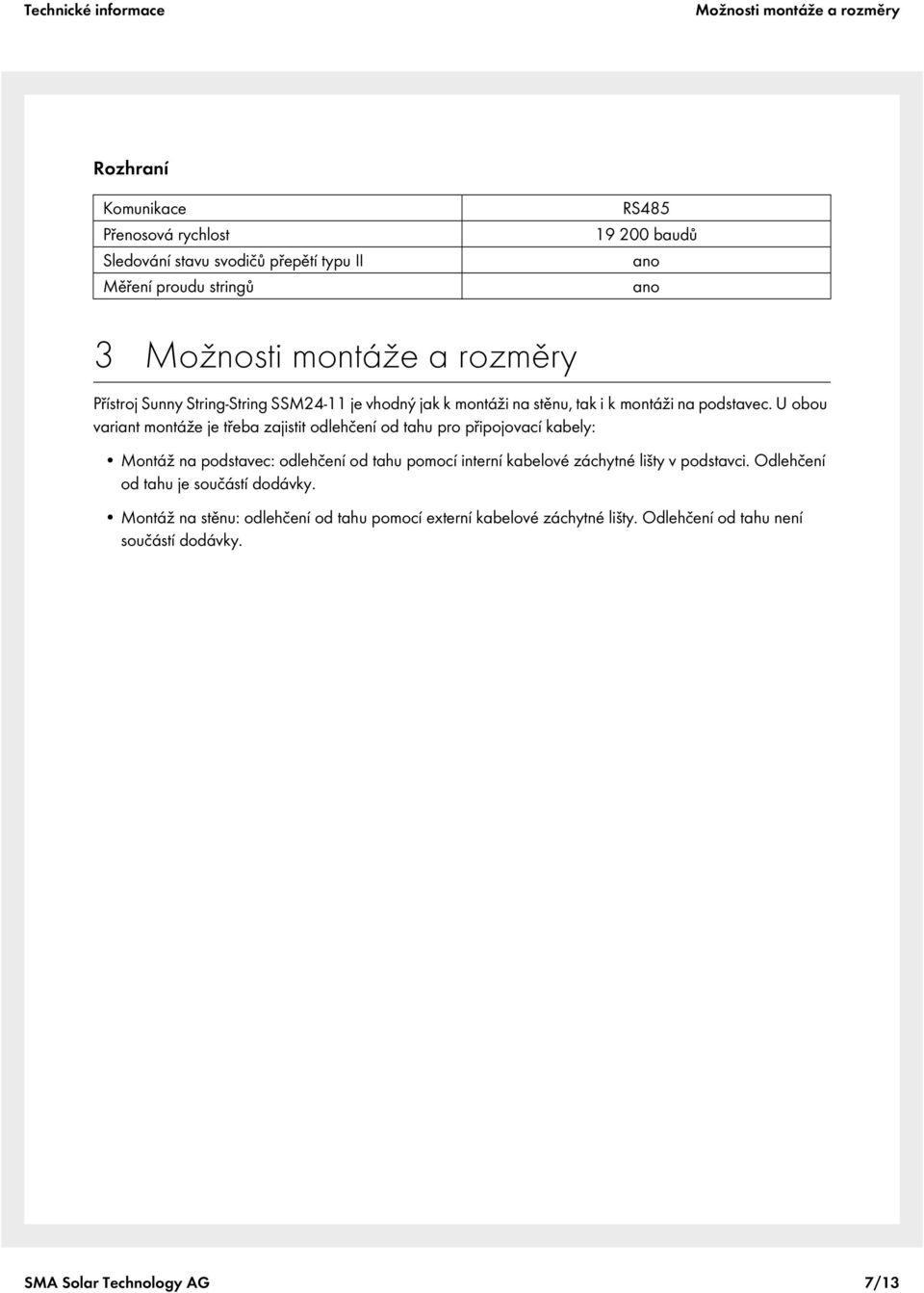

7 Možnosti montáže a rozměry Rozhraní Komunikace Přenosová rychlost Sledování stavu svodičů přepětí typu II Měření proudu stringů RS baudů 3 Možnosti montáže a rozměry Přístroj Sunny String-String SSM24-11 je vhodný jak k montáži na stěnu, tak i k montáži na podstavec. U obou variant montáže je třeba zajistit odlehčení od tahu pro připojovací kabely: Montáž na podstavec: odlehčení od tahu pomocí interní kabelové záchytné lišty v podstavci. Odlehčení od tahu je součástí dodávky. Montáž na stěnu: odlehčení od tahu pomocí externí kabelové záchytné lišty. Odlehčení od tahu není součástí dodávky. SMA Solar Technology AG 7/13

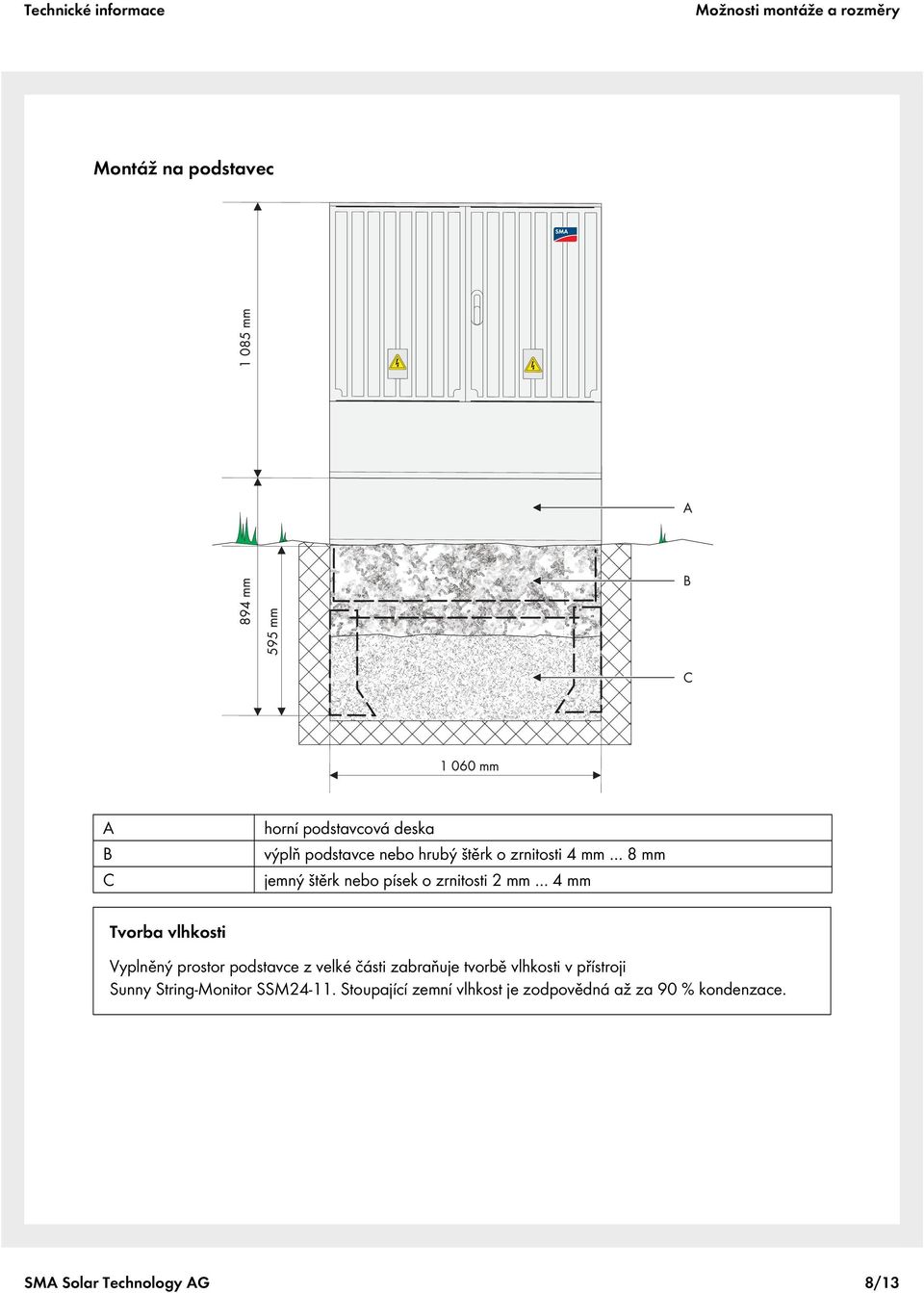

8 Možnosti montáže a rozměry Montáž na podstavec A B C horní podstavcová deska výplň podstavce nebo hrubý štěrk o zrnitosti 4 mm 8 mm jemný štěrk nebo písek o zrnitosti 2 mm 4 mm Tvorba vlhkosti Vyplněný prostor podstavce z velké části zabraňuje tvorbě vlhkosti v přístroji Sunny String-Monitor SSM Stoupající zemní vlhkost je zodpovědná až za 90 % kondenzace. SMA Solar Technology AG 8/13

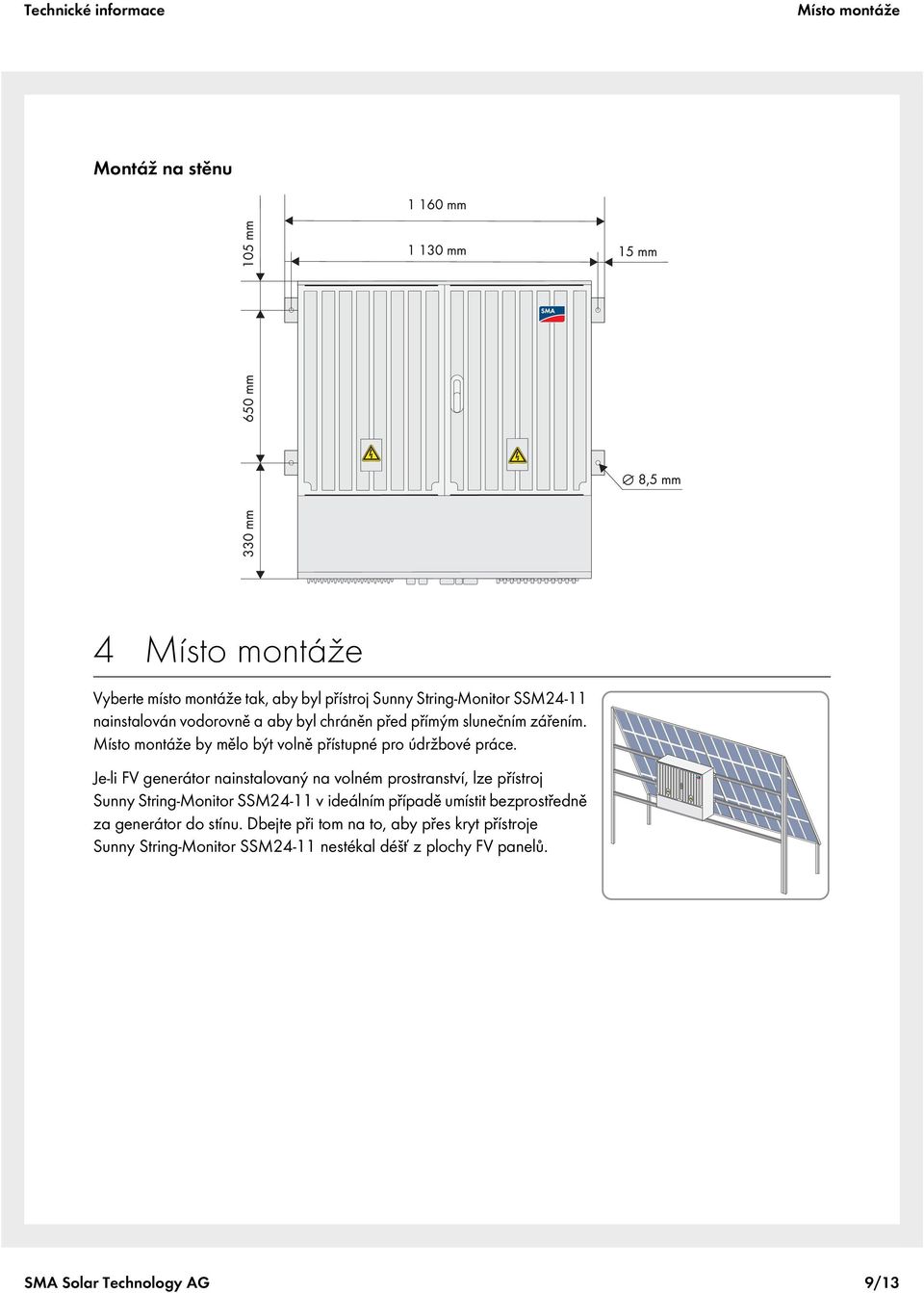

9 Místo montáže Montáž na stěnu 4 Místo montáže Vyberte místo montáže tak, aby byl přístroj Sunny String-Monitor SSM24-11 nainstalován vodorovně a aby byl chráněn před přímým slunečním zářením. Místo montáže by mělo být volně přístupné pro údržbové práce. Je-li FV generátor nainstalovaný na volném prostranství, lze přístroj Sunny String-Monitor SSM24-11 v ideálním případě umístit bezprostředně za generátor do stínu. Dbejte při tom na to, aby přes kryt přístroje Sunny String-Monitor SSM24-11 nestékal déšť z plochy FV panelů. SMA Solar Technology AG 9/13

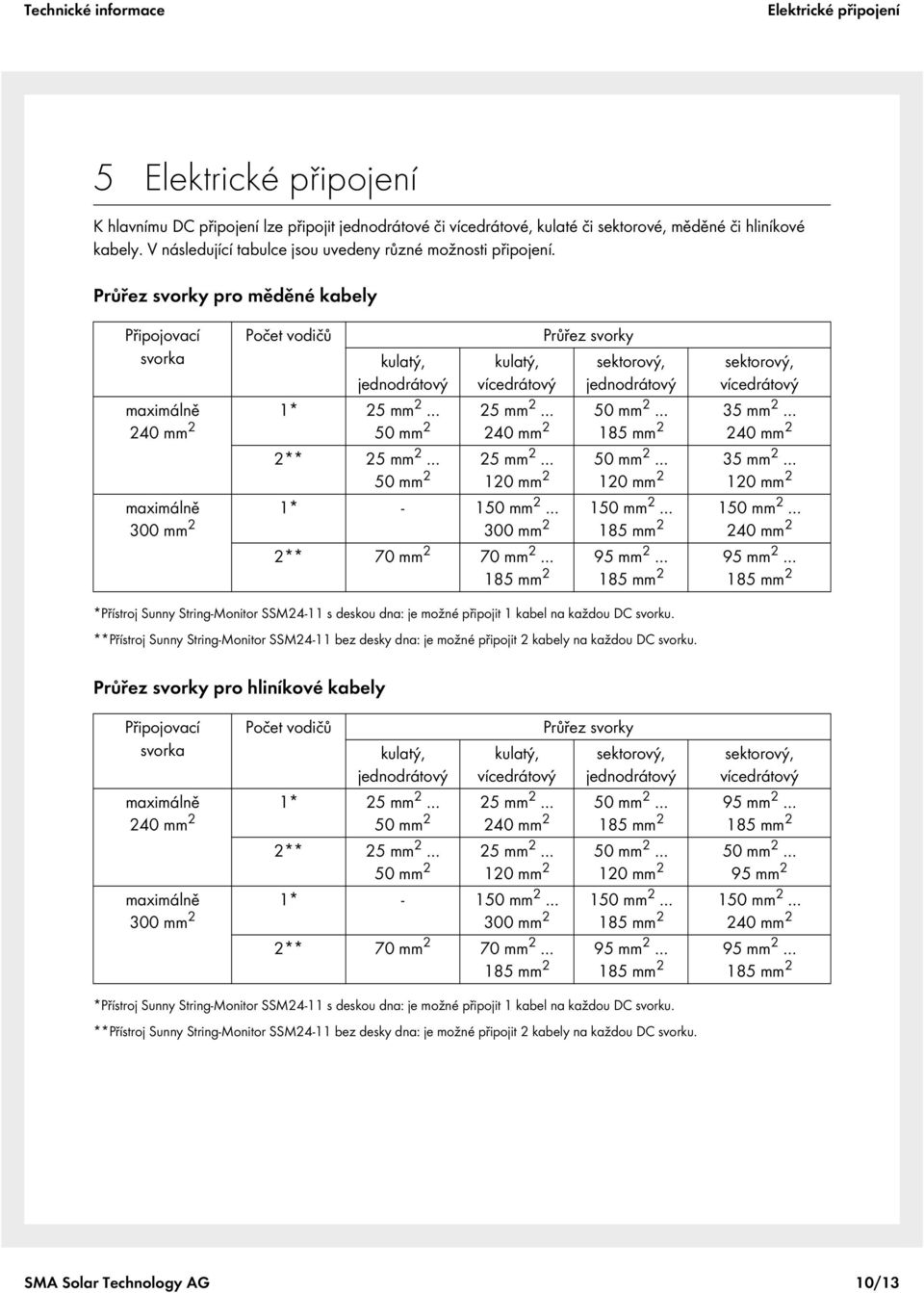

10 Elektrické připojení 5 Elektrické připojení K hlavnímu DC připojení lze připojit jednodrátové či vícedrátové, kulaté či sektorové, měděné či hliníkové kabely. V následující tabulce jsou uvedeny různé možnosti připojení. Průřez svorky pro měděné kabely Připojovací svorka Počet vodičů kulatý, jednodrátový kulatý, vícedrátový Průřez svorky sektorový, jednodrátový *Přístroj Sunny String-Monitor SSM24-11 s deskou dna: je možné připojit 1 kabel na každou DC svorku. **Přístroj Sunny String-Monitor SSM24-11 bez desky dna: je možné připojit 2 kabely na každou DC svorku. sektorový, vícedrátový maximálně 240 mm 2 1* 25 mm 2 50 mm 2 25 mm mm 2 50 mm mm 2 35 mm mm 2 2** 25 mm 2 50 mm 2 25 mm mm 2 50 mm mm 2 35 mm mm 2 maximálně 300 mm 2 1* mm mm mm mm mm mm 2 2** 70 mm 2 70 mm mm 2 95 mm mm 2 95 mm mm 2 Průřez svorky pro hliníkové kabely Připojovací svorka Počet vodičů kulatý, jednodrátový kulatý, vícedrátový Průřez svorky sektorový, jednodrátový *Přístroj Sunny String-Monitor SSM24-11 s deskou dna: je možné připojit 1 kabel na každou DC svorku. **Přístroj Sunny String-Monitor SSM24-11 bez desky dna: je možné připojit 2 kabely na každou DC svorku. sektorový, vícedrátový maximálně 240 mm 2 1* 25 mm 2 50 mm 2 25 mm mm 2 50 mm mm 2 95 mm mm 2 2** 25 mm 2 50 mm 2 25 mm mm 2 50 mm mm 2 50 mm 2 95 mm 2 maximálně 300 mm 2 1* mm mm mm mm mm mm 2 2** 70 mm 2 70 mm mm 2 95 mm mm 2 95 mm mm 2 SMA Solar Technology AG 10/13

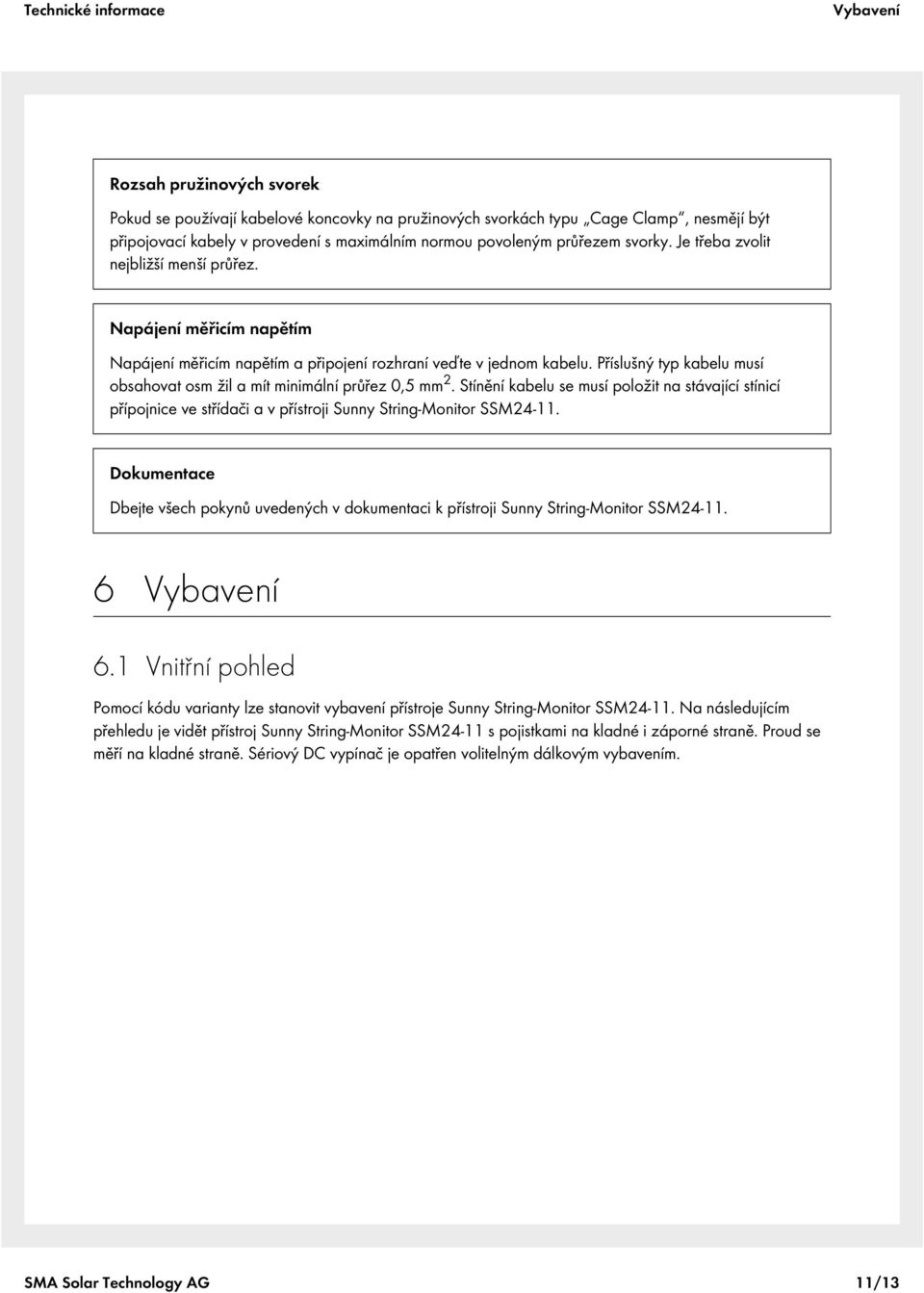

11 Vybavení Rozsah pružinových svorek Pokud se používají kabelové koncovky na pružinových svorkách typu Cage Clamp, nesmějí být připojovací kabely v provedení s maximálním normou povoleným průřezem svorky. Je třeba zvolit nejbližší menší průřez. Napájení měřicím napětím Napájení měřicím napětím a připojení rozhraní veďte v jednom kabelu. Příslušný typ kabelu musí obsahovat osm žil a mít minimální průřez 0,5 mm 2. Stínění kabelu se musí položit na stávající stínicí přípojnice ve střídači a v přístroji Sunny String-Monitor SSM Dokumentace Dbejte všech pokynů uvedených v dokumentaci k přístroji Sunny String-Monitor SSM Vybavení 6.1 Vnitřní pohled Pomocí kódu varianty lze stvit vybavení přístroje Sunny String-Monitor SSM Na následujícím přehledu je vidět přístroj Sunny String-Monitor SSM24-11 s pojistkami na kladné i záporné straně. Proud se měří na kladné straně. Sériový DC vypínač je opatřen volitelným dálkovým vybavením. SMA Solar Technology AG 11/13

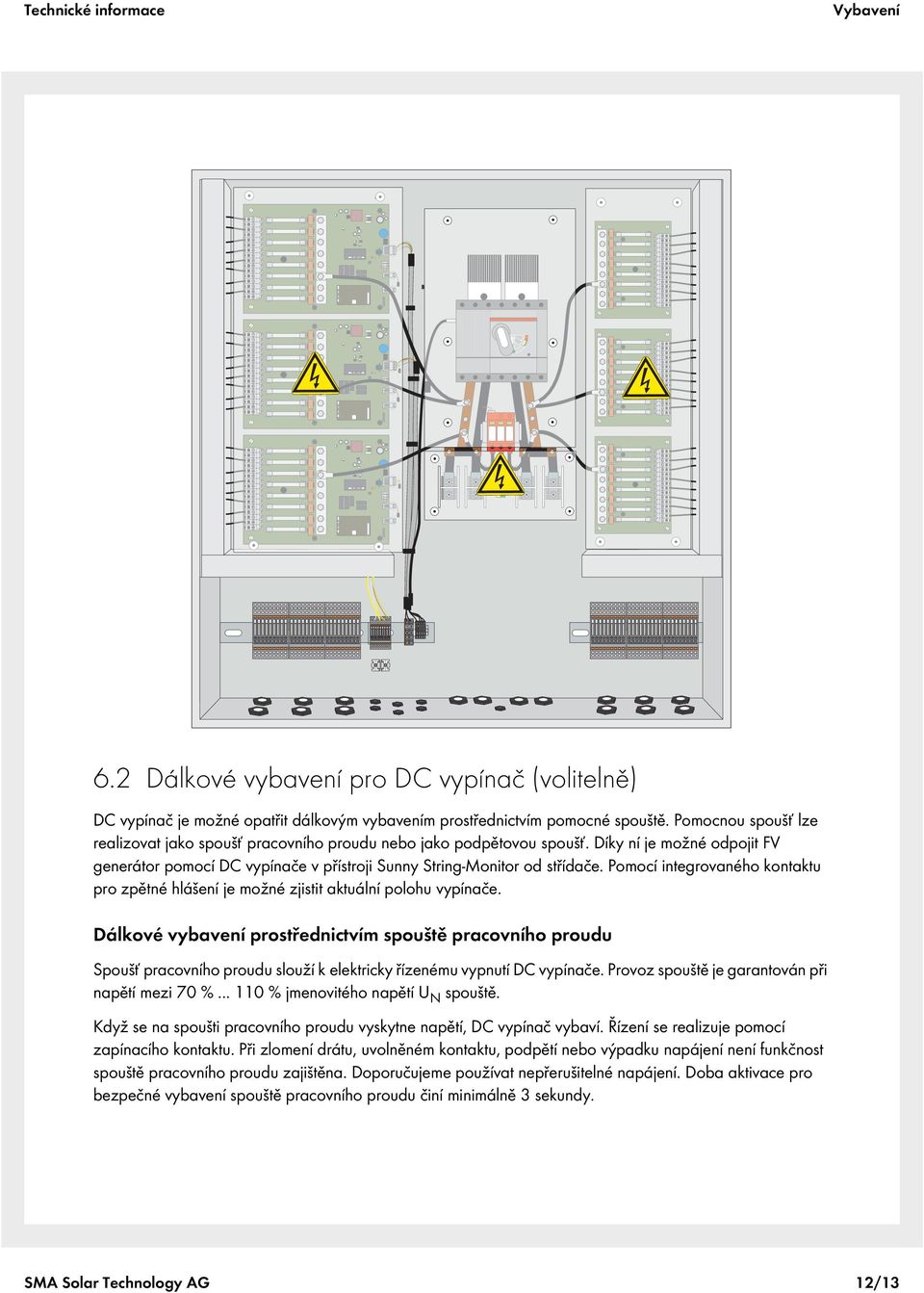

12 Vybavení 6.2 Dálkové vybavení pro DC vypínač (volitelně) DC vypínač je možné opatřit dálkovým vybavením prostřednictvím pomocné spouště. Pomocnou spoušť lze realizovat jako spoušť pracovního proudu nebo jako podpětovou spoušť. Díky ní je možné odpojit FV generátor pomocí DC vypínače v přístroji Sunny String-Monitor od střídače. Pomocí integrovaného kontaktu pro zpětné hlášení je možné zjistit aktuální polohu vypínače. Dálkové vybavení prostřednictvím spouště pracovního proudu Spoušť pracovního proudu slouží k elektricky řízenému vypnutí DC vypínače. Provoz spouště je garantován při napětí mezi 70 % % jmenovitého napětí U N spouště. Když se na spoušti pracovního proudu vyskytne napětí, DC vypínač vybaví. Řízení se realizuje pomocí zapínacího kontaktu. Při zlomení drátu, uvolněném kontaktu, podpětí nebo výpadku napájení není funkčnost spouště pracovního proudu zajištěna. Doporučujeme používat nepřerušitelné napájení. Doba aktivace pro bezpečné vybavení spouště pracovního proudu činí minimálně 3 sekundy. SMA Solar Technology AG 12/13

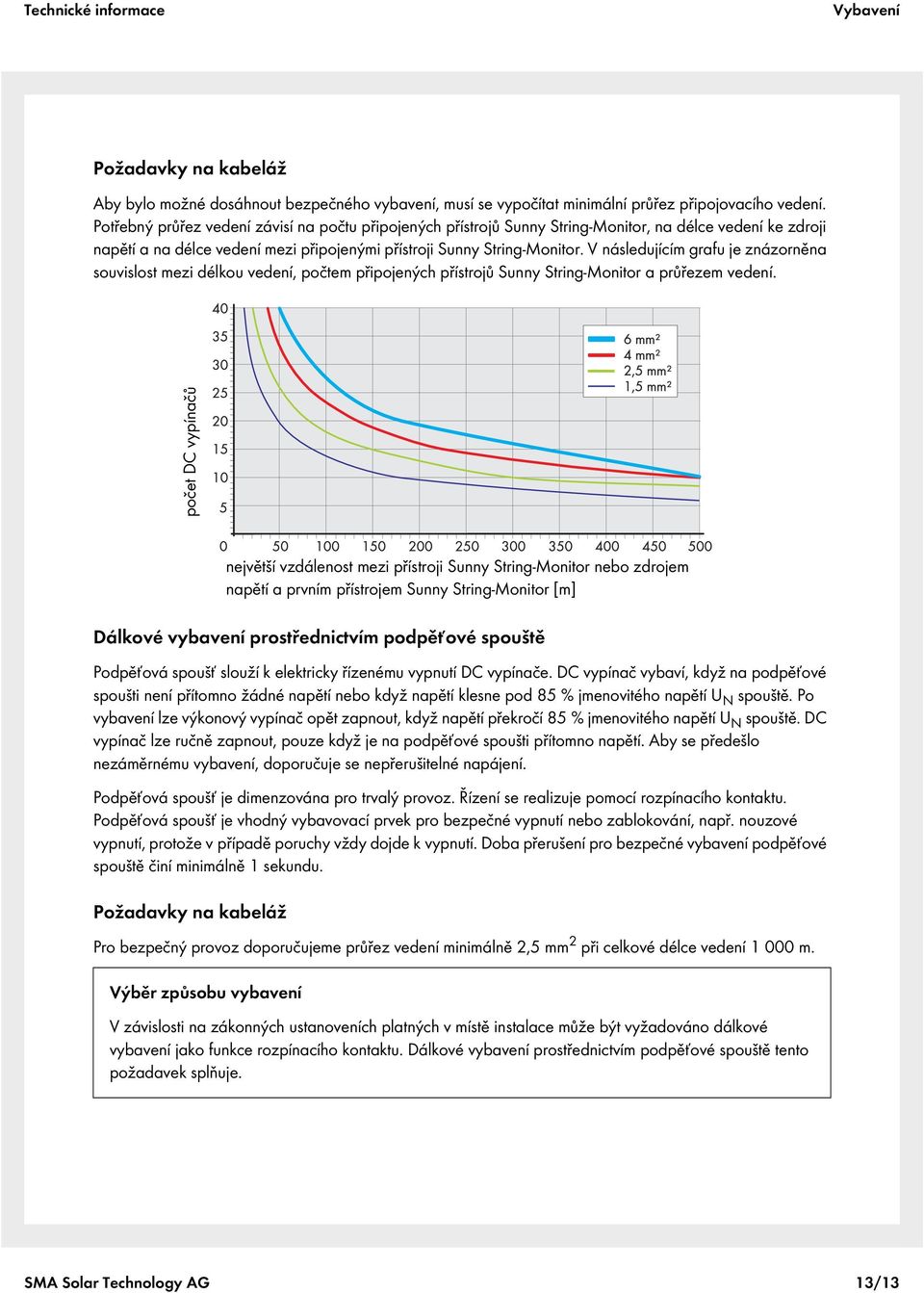

13 Vybavení Požadavky na kabeláž Aby bylo možné dosáhnout bezpečného vybavení, musí se vypočítat minimální průřez připojovacího vedení. Potřebný průřez vedení závisí na počtu připojených přístrojů Sunny String-Monitor, na délce vedení ke zdroji napětí a na délce vedení mezi připojenými přístroji Sunny String-Monitor. V následujícím grafu je znázorněna souvislost mezi délkou vedení, počtem připojených přístrojů Sunny String-Monitor a průřezem vedení. počet DC vypínačů Dálkové vybavení prostřednictvím podpěťové spouště Podpěťová spoušť slouží k elektricky řízenému vypnutí DC vypínače. DC vypínač vybaví, když na podpěťové spoušti není přítomno žádné napětí nebo když napětí klesne pod 85 % jmenovitého napětí U N spouště. Po vybavení lze výkonový vypínač opět zapnout, když napětí překročí 85 % jmenovitého napětí U N spouště. DC vypínač lze ručně zapnout, pouze když je na podpěťové spoušti přítomno napětí. Aby se předešlo nezáměrnému vybavení, doporučuje se nepřerušitelné napájení. Podpěťová spoušť je dimenzována pro trvalý provoz. Řízení se realizuje pomocí rozpínacího kontaktu. Podpěťová spoušť je vhodný vybavovací prvek pro bezpečné vypnutí nebo zablokování, např. nouzové vypnutí, protože v případě poruchy vždy dojde k vypnutí. Doba přerušení pro bezpečné vybavení podpěťové spouště činí minimálně 1 sekundu. Požadavky na kabeláž Pro bezpečný provoz doporučujeme průřez vedení minimálně 2,5 mm 2 při celkové délce vedení m. Výběr způsobu vybavení největší vzdálenost mezi přístroji Sunny String-Monitor nebo zdrojem napětí a prvním přístrojem Sunny String-Monitor [m] V závislosti na zákonných ustveních platných v místě instalace může být vyžadováno dálkové vybavení jako funkce rozpínacího kontaktu. Dálkové vybavení prostřednictvím podpěťové spouště tento požadavek splňuje. SMA Solar Technology AG 13/13
