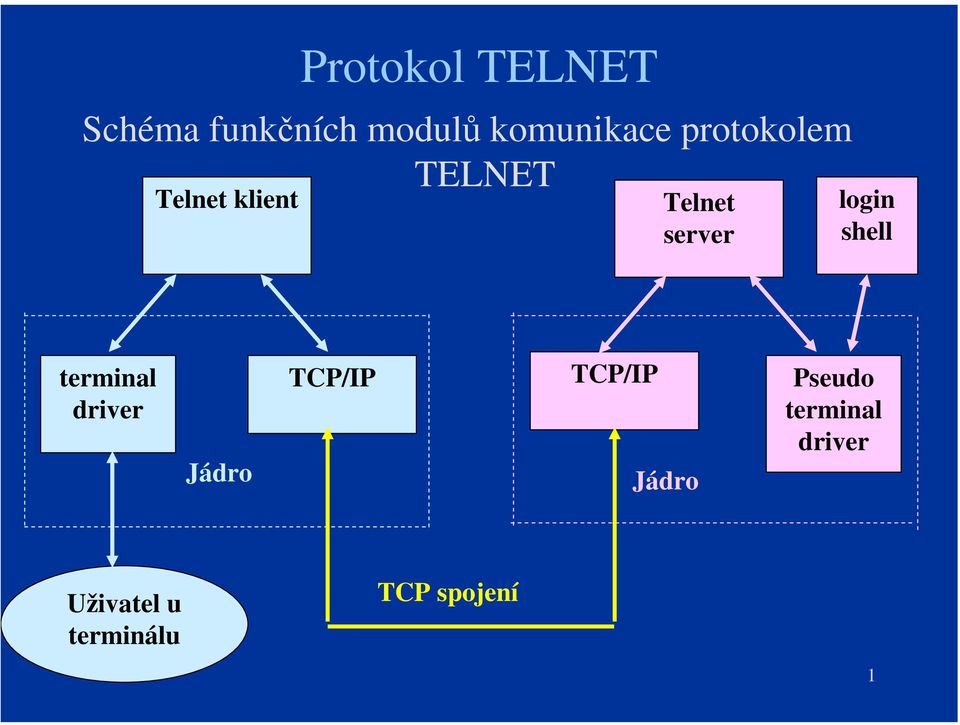

1 Protokol TELNET Schéma funkčních modulů komunikace protokolem TELNET Telnet klient Telnet server login shell terminal driver Jádro TCP/IP TCP/IP Jádro Pseudo terminal driver Uživatel u terminálu TCP spojení 1

2 Protokol TELNET TELNET RFC 854 Zajistí dvousměrný osmibitový komunikační kanál pro procesy terminálově orientované Vytváří TCP spojení pro přenos řídících informací a uživatelských dat (proud znaků) well-known port 23 Principy: NVT (Network Virtual Terminal) je imaginární zařízení vytvořené po ustavení TCP spojení - společný (síťový) terminál komunikujících stran NVT - znakové zařízení I/O s klávesnicí (pro vstup znaků) a tiskárnou (pro výstup znaků ) (na vzdáleném terminálu je virtuální tiskárna implementována zobrazovací jednotkou 2

3 Protokol TELNET Vyjednání podmínek komunikace mezi stranami (rozšiřující rámec povinného minima definovaného v NVT) Symetrie vyjednávání podmínek mezi klientem a serverem obě strany musí vyjednané podmínky akceptovat Příklady voleb : Echo Typ terminálu Rychlost terminálu Řádkový režim Proměnné prostředí Velikost okna terminálu (počet řádků, sloupců) 3

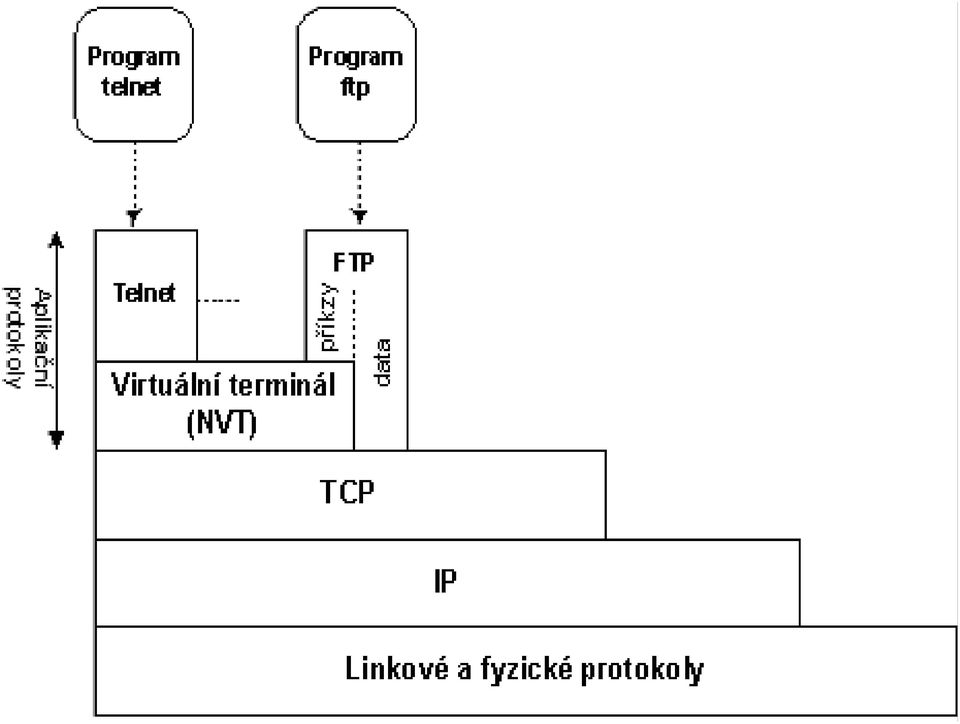

4 4

5 Princip virtuáln lních terminálů NVT Network Virtual Terminals Keyboard Keyboard Printer Printer Mapování do lokální sady User at terminal TELNET COMMANDS TCP spojení Server 5

6 Protokol TELNET Příkazy protokolu TELNET, které následují prefix IAC (Interpret as Command) kód 255 (0xFF) Příklad (sekvence pro kontrolu kompatibility): Klient: <IAC><AYT> Are you there? Server: `Y` `E` `S` Příkazy <SB> <SE> - začátek a konec výměny hodnot vyjednávaných podmínek 6

7 Protokol TELNET Výměna podmínek komunikace Odesilatel: IAC,<type of operation>,<option> Příjemce: IAC,<type of operation>,<option> Typ operace DO, DONT, WILL, WONT Číselné kódy některých voleb: 1 Echo 24 Typ terminálu 32 Rychlost terminálu 34 Řádkový režim 36 Proměnné prostředí 7

8 Šest scénářů pro vyjednávání voleb (podmínek komunikace) protokolu TELNET Sender Receiver Popis děj WILL X WILL X DO X DO X DO X DONT X WILL X WONT X sender vyžaduje souhlas s nastavením volby receiver souhlas sender vyžaduje souhlas s nastavením volby receiver nesouhlasí sender vyžaduje, aby receiver nastavil volbu receiver souhlasí sender vyžaduje, aby receiver nastavil volbu receiver nesouhlasí WONT X DONT X DONT X WONT X sender chce zrušit nastavení volby receiver musí souhlasit sender chce, aby receiver zrušil nastavení volby receiver musí souhlasit 8

9 9

10 Protokol TELNET Příklad vyjednání podmínky - nastavení typu terminálu Výzva k nastavení Klient 255(IAC),251(WILL),24 hodnoty podmínky Server 255(IAC),253(DO),24 (tj. typu terminálu) Server 255(IAC),250(SB),24,1,255(IAC),240(SE) Klient 255(IAC),250(SB),24,0,'V','T','2','2','0',255(IAC), 240(SE) Indikace nastavení hodnoty podmínky (tj. typu terminálu) 10

11 Zabezpečené relace řešení SSH Bezpečnostní problém relace Telnet SSH (Secure Shell) obecné označení pro protokoly i SW produkty Protokoly SSH-1.3, SSH-1.5, SSH-2 Klient server probíhá v zabezpečeném TCP spojení Šifrování symetrická a asymetrická šifra Kryptografická kontrola integrity přenášených dat 11

12 Zabezpečené relace řešení SSH Bezpečnostní záruky protokolu SSH důvěrnost dat integrita dat autentizace obou komunikujících stran autorizovaný přístup k uživatelským účtům přesměrování spojení (port forwarding), zapouzdření jiného protokolu (tunneling) klient A SSH přímé spojení přesměrované spojení SSH server B 12

13 Zabezpečené relace řešení SSH Architektura protokolu SSH-2 - protokol modulární (SSH-1 je monolitický) Aplikace Connection Protocol (SSH-CONN) specifikace přenosového kanálu pro různé síťové služby Authentication Protocol (SSH-AUTH) Transport Protocol (SSH-TRANS) TCP IP vlastní autentizace serveru zahájení spojení, dělení dat do paketů, zajistí autentizaci serveru a základní služby šifrování a kontrola integrity 13

14 Zabezpečené relace řešení SSH Bezpečnostní aspekty SSH volba a dojednání algoritmů generování a výměna klíčů (varianty používaných klíčů: klíč uživatele, klíč hostitele, klíč relace) vazba mezi klíčem a identitou metoda certifikace veřejných klíčů, správa veřejných klíčů typ a postup autentizace kontrola integrity implementace SSH sshd ( naslouchá na portu 22) - server ssh, scp - klienti 14
