1 Registrační číslo projektu: CZ.1.07/1.5.00/ CZ.1.07 Vzděláním pro konkurenceschopnost Projekt je realizován v rámci Operačního programu Vzdělávání pro konkurence schopnost, který je spolufinancován z Evropského sociálního fondu a ze státního rozpočtu České republiky DUM-III-2-T

2 Mgr. Pavel Hrubý DUM-III-2-T

3 Překlad adres v systému MS WINDOWS NETBios LMhost WINS Metrika DUM-III-2-T

4 Ovládací panely Centrum sítí a zabezpečení - síťová připojení Zobrazení stavu připojení Vlastnosti připojení (oprávnění správce) DUM-III-2-T

5 DUM-III-2-T

6 už není v IPv.6 DUM-III-2-T

7 Po zapnutí počítače: služba DHCP klient zajistí: přidělení IP adresy podle klienta přiřazení výchozí brány přiřazení DNS serverů nastaví NetBios aktuální údaje přidělené DHCP serverem zjistíme z příkazové řádky příkazem ipconfig /all DUM-III-2-T

8 služba systému MS WINDOWS 1. DHCP klient vyšle do lokální sítě požadavek na IP adresu - UDP port DHCP server naslouchá na UDP portu 67, zda nějaký klient vysílá zprávu. Klientu je serverem nabídnuta IP adresa 3. Klient hlásí potvrzení nabídnuté adresy a jako odpověď odvysílá bytů dlouhou zprávu 4. Klient má přidělenu IP adresu a DHCP server odpoví 342 bytů dlouhou zprávou a ukončí proces přidělování IP adresy na serverové straně. 5. Když klient obdrží zprávu, zkonfiguruje si svoje vlastnosti TCP/IP podle odpovědi serveru a ukončí proces přidělování na své straně. DUM-III-2-T

9 NetBIOS (Network Basic Input Output System) je softwarové rozhraní (API) poskytující služby, které mají vztah s 5. (relační) vrstvou ISO/OSI modelu. Programové rozhraní je určeno ke zpřístupnění dat uložených na vzdálených počítačích. Cílem bylo zpřístupnění síťových zdrojů a služeb pomocí názvů. Každé zařízení má svůj název, jehož délka je omezena na 15 znaků. Pokud klient požaduje navázání spojení, vyšle oběžníkem dotaz na všechny ostatní počítače, ve kterém žádá o překlad názvu NetBIOS na adresu MAC. Uzel požadovaného názvu odpoví svou adresou MAC. Klient si tuto adresu uloží do cache pro pozdější využití a pak naváže spojení s požadovanou službou. DUM-III-2-T

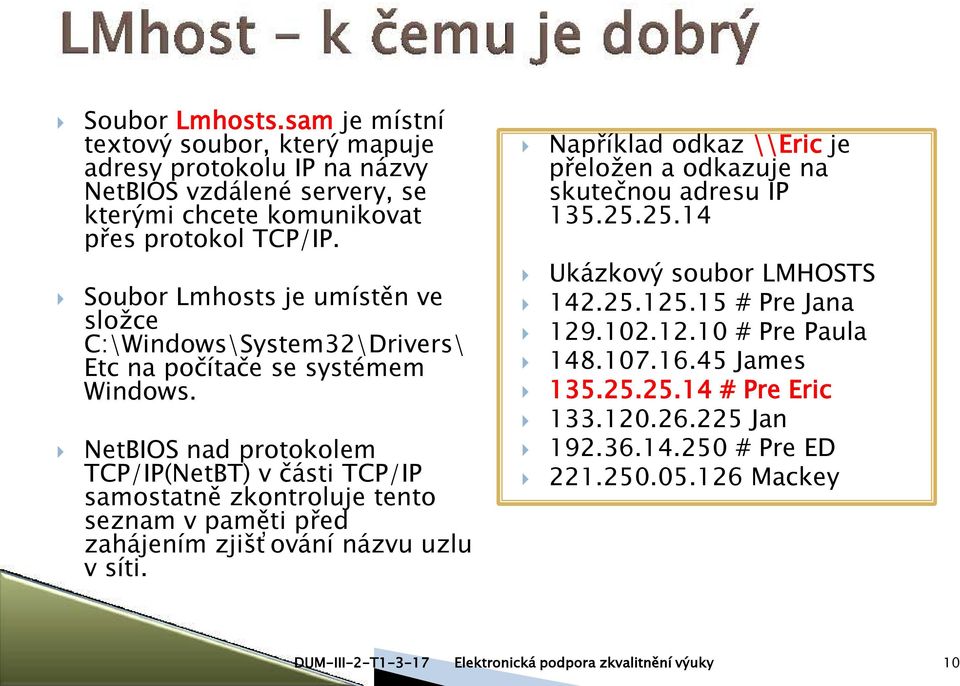

10 Soubor Lmhosts.sam je místní textový soubor, který mapuje adresy protokolu IP na názvy NetBIOS vzdálené servery, se kterými chcete komunikovat přes protokol TCP/IP. Soubor Lmhosts je umístěn ve složce C:\Windows\System32\Drivers\ Etc na počítače se systémem Windows. NetBIOS nad protokolem TCP/IP(NetBT) v části TCP/IP samostatně zkontroluje tento seznam v paměti před zahájením zjišťování názvu uzlu v síti. Například odkaz \\Eric je přeložen a odkazuje na skutečnou adresu IP Ukázkový soubor LMHOSTS # Pre Jana # Pre Paula James # Pre Eric Jan # Pre ED Mackey DUM-III-2-T

11 Windows Internet Naming Service (WINS) je MS implementace NetBIOS Name Serveru (NBNS) pro Windows, sloužící jako name server pro jména počítačů v síťovém prostředí NetBIOS. Velmi jednoduše lze říci, že WINS jsou pro NetBIOS tím co DNS (Domain Name System) pro doménová jména centrální úložiště informací. Každý WINS server drží plnou kopii všech ostatních souvisejících WINS systémových záznamů. DUM-III-2-T

12 Starší protokol IPv4 poskytuje omezený adresní prostor teoreticky 2 32 adres (cca = 4 miliardy adres), prakticky však mnohem méně, protože adresy jsou sdružovány kvůli snadnějšímu směrování do podsítí (viz maska sítě). Protokol IPv4 též nevyhovuje současnému nárůstu přenosových rychlostí (zejména kvůli přenosu multimediálních dat videokonference, internetová televize, telefonování po internetu atd.). IPv6 nahrazuje formát IP datagramů, které jsou zodpovědné za vlastní přenos dat. Díky vrstevnaté struktuře rodiny protokolů TCP/IP, které Internet používá, bude nahrazena pouze síťová přenosová vrstva tj. IP datagramy., Hlavní změna, kterou přináší IPv6, je daleko větší adresní prostor, což umožňuje větší pružnost při přidělování adres (Obsahuje celkem zhruba adres). Adresa IPv6: 2001:0db8:85a3:08d3:1319:8a2e:0370:7334 Délka adresy IPv6 je 16 Byte DUM-III-2-T

13 DUM-III-2-T

14 DUM-III-2-T

15 Metrika sítě se používá pro nalezení optimální trasy z jedné sítě do druhé. Pokud dojde směrovači paket, který má routovat do sítě, která však k němu není připojena a router propojuje více sítí, paket může router přeposlat více branám. Pak se rozhoduje podle směrovací tabulky. V tabulce má udánu adresu sítě a síťovou masku - dvojici, která jednoznačně určuje síť - spolu s bránou, kterou je síť dosažitelná a metrikou - číslem, které udává cenu spojení. Pokud je cest více, vybírá se to s nižší metrikou. Pokud nefunguje, vybírá se ze zbytku spojení to s nejnižší metrikou atd. DUM-III-2-T

16 Metrika je hodnota přiřazená trase protokolu IP pro konkrétní síťové rozhraní, která určuje náklady spojené s použitím této trasy. Metriku lze například uvádět v podobě rychlosti připojení, počtu směrování nebo časového zpoždění. Automatická metrika je funkce zavedená od systému Windows XP, která automaticky nakonfiguruje metriku pro místní trasy založené na rychlosti připojení. Funkce Automatická metrika je ve výchozím nastavení povolená a lze ji také ručně nakonfigurovat pro přiřazení určité metriky. Funkce Automatická metrika může být užitečná v případě, že tabulka směrování obsahuje pro stejný cíl více tras. Pokud máte například počítač se síťovým rozhraním s rychlostí 10 Mb a 100 Mb a výchozí brána je nakonfigurovaná na obou těchto rozhraních, přiřadí funkce Automatická metrika pomalejšímu rozhraní vyšší metriku. Tato funkce může například pro všechen provoz s cílem v síti Internet vynutit použití nejrychlejšího dostupného síťového rozhraní. DUM-III-2-T

17 Wikipedie: Otevřená encyklopedie: NetBEUI [online]. c2013 [citováno ]. Dostupný z WWW: < Wikipedie: Otevřená encyklopedie: NetBIOS [online]. c2013 [citováno ]. Dostupný z WWW: < Wikipedie: Otevřená encyklopedie: IPv6 [online]. c2013 [citováno ]. Dostupný z WWW: < DUM-III-2-T
