RODEO Pohon posuvných bran s mikroprocesorovým øídicím a kontrolním systémem

Transkript

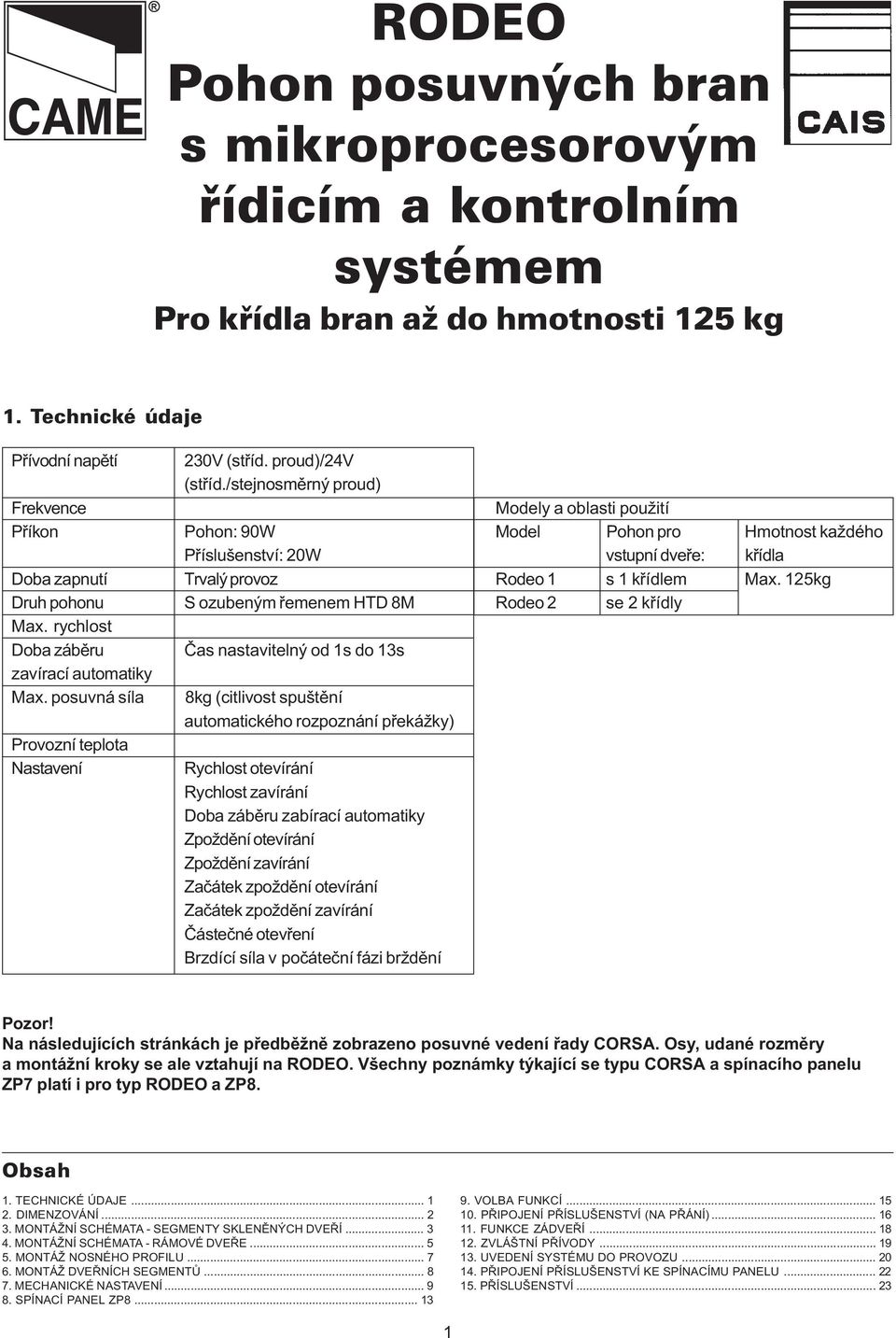

1 RODEO Pohon posuvných bran s mikroprocesorovým øídicím a kontrolním systémem Pro køídla bran až do hmotnosti 125 kg 1. Technické údaje Pøívodní napìtí 230V (støíd. proud)/24v (støíd./stejnosmìrný proud) Frekvence Modely a oblasti použití Pøíkon Pohon: 90W Model Pohon pro Hmotnost každého Pøíslušenství: 20W vstupní dveøe: køídla Doba zapnutí Trvalý provoz Rodeo 1 s 1 køídlem Max. 125kg Druh pohonu S ozubeným øemenem HTD 8M Rodeo 2 se 2 køídly Max. rychlost Doba zábìru Èas nastavitelný od 1s do 13s zavírací automatiky Max. posuvná síla Provozní teplota Nastavení 8kg (citlivost spuštìní automatického rozpoznání pøekážky) Rychlost otevírání Rychlost zavírání Doba zábìru zabírací automatiky Zpoždìní otevírání Zpoždìní zavírání Zaèátek zpoždìní otevírání Zaèátek zpoždìní zavírání Èásteèné otevøení Brzdící síla v poèáteèní fázi brždìní Pozor! Na následujících stránkách je pøedbìžnì zobrazeno posuvné vedení øady CORSA. Osy, udané rozmìry a montážní kroky se ale vztahují na RODEO. Všechny poznámky týkající se typu CORSA a spínacího panelu ZP7 platí i pro typ RODEO a ZP8. Obsah 1. TECHNICKÉ ÚDAJE DIMENZOVÁNÍ MONTÁŽNÍ SCHÉMATA - SEGMENTY SKLENÌNÝCH DVEØÍ MONTÁŽNÍ SCHÉMATA - RÁMOVÉ DVEØE MONTÁŽ NOSNÉHO PROFILU MONTÁŽ DVEØNÍCH SEGMENTÙ MECHANICKÉ NASTAVENÍ SPÍNACÍ PANEL ZP VOLBA FUNKCÍ PØIPOJENÍ PØÍSLUŠENSTVÍ (NA PØÁNÍ) FUNKCE ZÁDVEØÍ ZVLÁŠTNÍ PØÍVODY UVEDENÍ SYSTÉMU DO PROVOZU PØIPOJENÍ PØÍSLUŠENSTVÍ KE SPÍNACÍMU PANELU PØÍSLUŠENSTVÍ

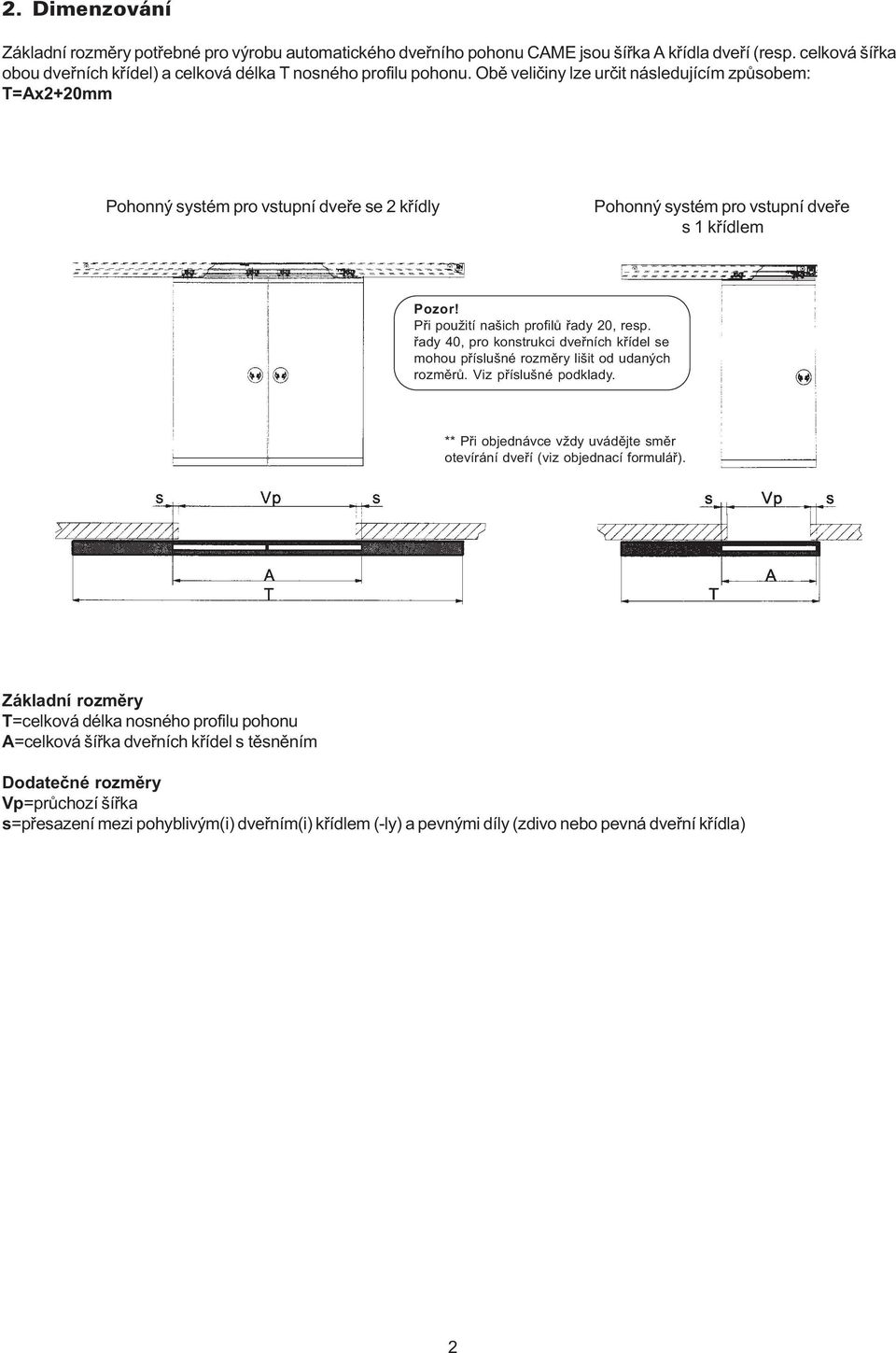

2 2. Dimenzování Základní rozmìry potøebné pro výrobu automatického dveøního pohonu CAME jsou šíøka A køídla dveøí (resp. celková šíøka obou dveøních køídel) a celková délka T nosného profilu pohonu. Obì velièiny lze urèit následujícím zpùsobem: T=Ax2+20mm Pohonný systém pro vstupní dveøe se 2 køídly Pohonný systém pro vstupní dveøe s 1 køídlem Pozor! Pøi použití našich profilù øady 20, resp. øady 40, pro konstrukci dveøních køídel se mohou pøíslušné rozmìry lišit od udaných rozmìrù. Viz pøíslušné podklady. ** Pøi objednávce vždy uvádìjte smìr otevírání dveøí (viz objednací formuláø). Základní rozmìry T=celková délka nosného profilu pohonu A=celková šíøka dveøních køídel s tìsnìním Dodateèné rozmìry Vp=prùchozí šíøka s=pøesazení mezi pohyblivým(i) dveøním(i) køídlem (-ly) a pevnými díly (zdivo nebo pevná dveøní køídla) 2

3 3. Montážní schémata - segmenty sklenìných dveøí 250x n krokù Pravá strana/vnitøní pohled = výchozí bod pro postupné dìrování T=délka pøíèného nosníku Nosný profil Kryt konstrukce profilu Zaøízení pro upevnìní profilu Segment sklenìných dveøí bez podstavce Y = montážní výška nosného profilu (stropní kolejnice) = H+18mm H = svìtlá prùchozí výška V = výška segmentu sklenìných dveøí Segment sklenìných dveøí s podstavcem Spodní vodící profil Støedící vložky sklenìného segmentu Vnìjší vodící èelist Vnitøní vodící èelist V= H - 70mm Y - 88mm V= H - 22mm Y - 40mm 3

4 Segmenty sklenìných dveøí s podstavcem Vrtací rozmìry pro segment sklenìných dveøí a horní pøíèný nosník L køídlo Profil Sklenìný segment (max. 10mm) L køídlo 2mm Segmenty sklenìných dveøí bez podstavce 4

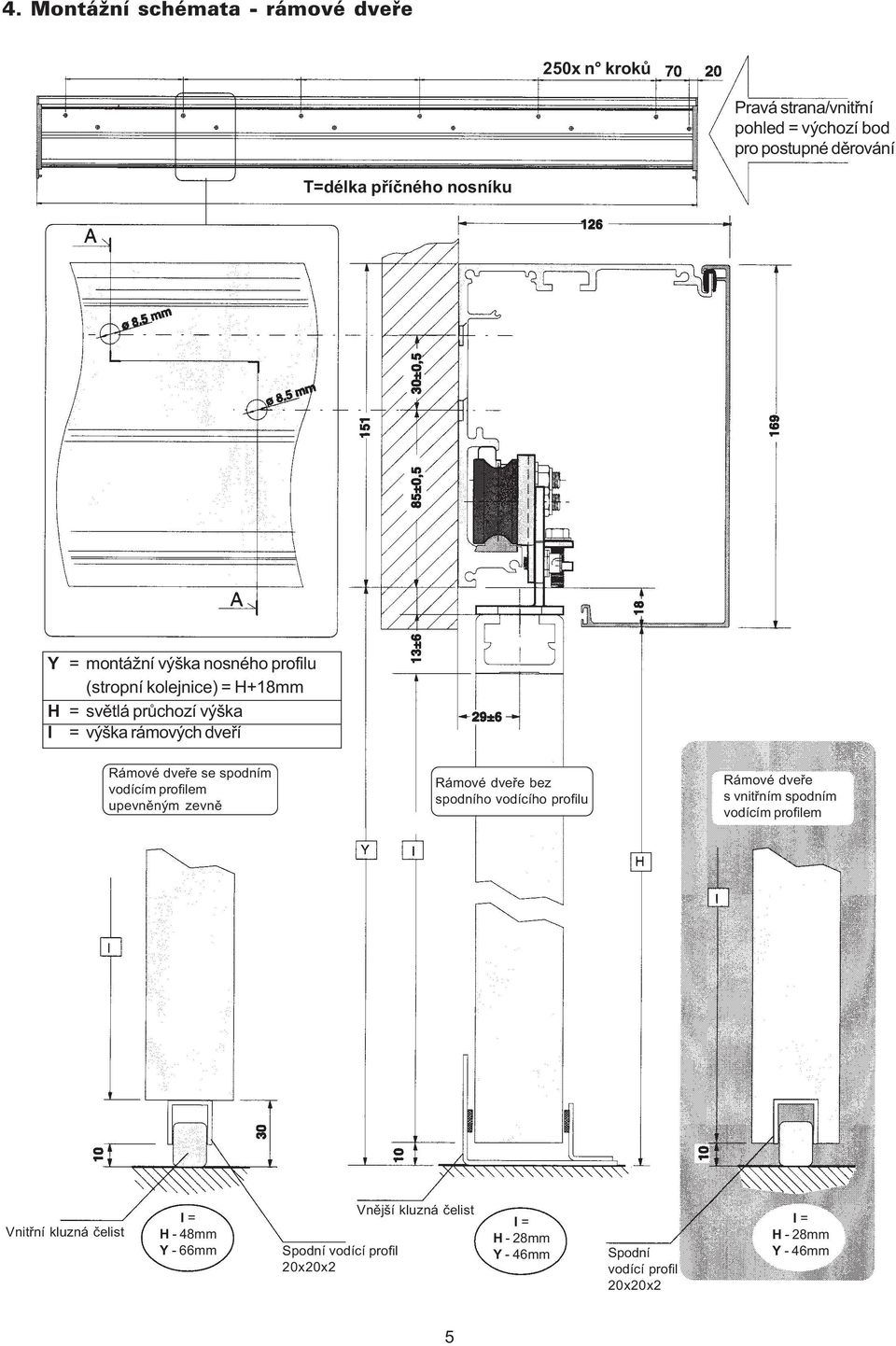

5 4. Montážní schémata - rámové dveøe 250x n krokù Pravá strana/vnitøní pohled = výchozí bod pro postupné dìrování T=délka pøíèného nosníku Y = montážní výška nosného profilu (stropní kolejnice) = H+18mm H = svìtlá prùchozí výška I = výška rámových dveøí Rámové dveøe se spodním vodícím profilem upevnìným zevnì Rámové dveøe bez spodního vodícího profilu Rámové dveøe s vnitøním spodním vodícím profilem Vnitøní kluzná èelist I = H - 48mm Y - 66mm Spodní vodící profil 20x20x2 Vnìjší kluzná èelist I = H - 28mm Y - 46mm Spodní vodící profil 20x20x2 I = H - 28mm Y - 46mm 5

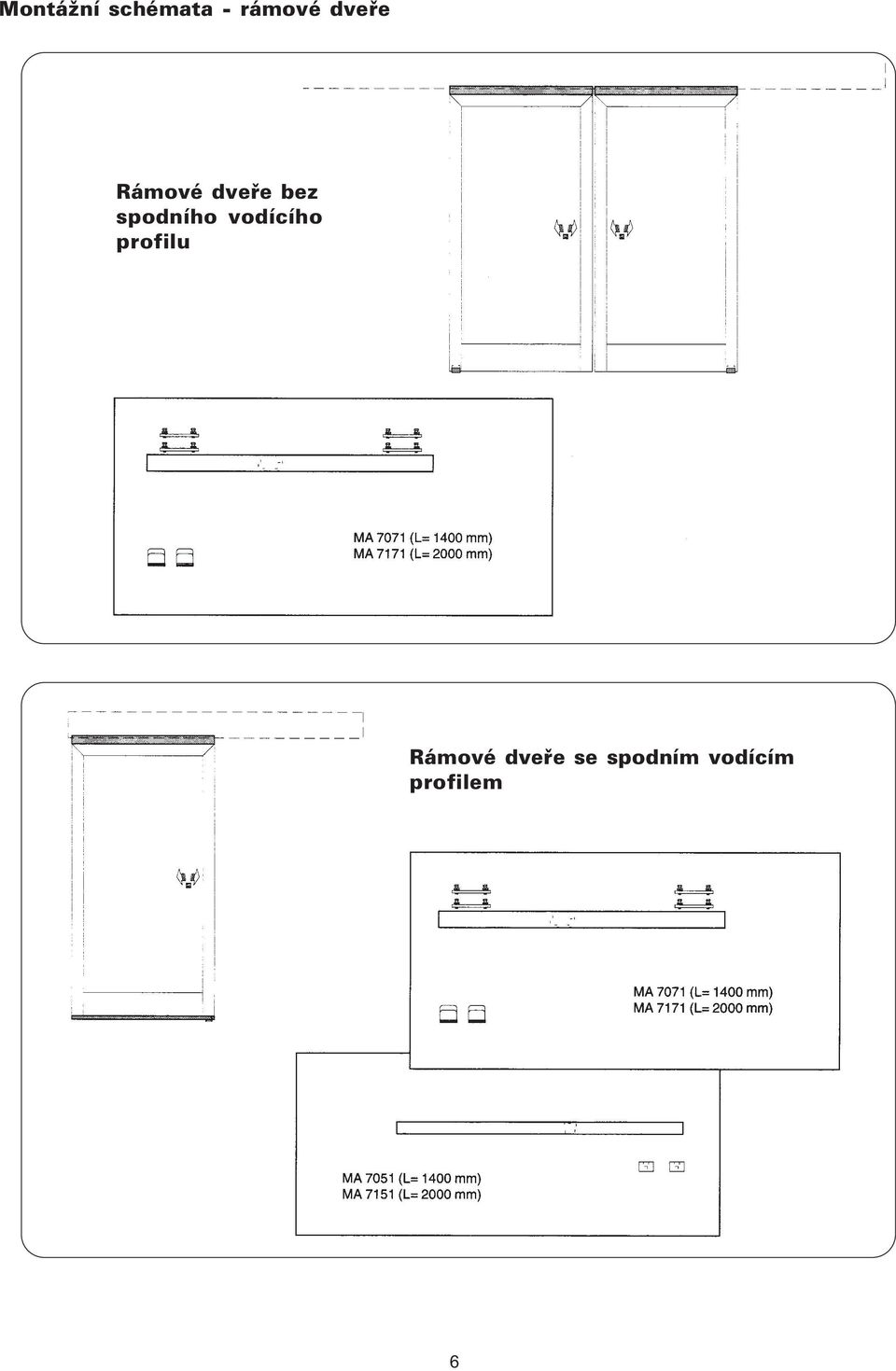

6 Montážní schémata - rámové dveøe Rámové dveøe bez spodního vodícího profilu Rámové dveøe se spodním vodícím profilem 6

7 5. Montáž nosného profilu 1) Odstranit kryt konstrukce profilu (pokud je k dispozici dodává se jen na pøání) 2) Odstranit posuvné vedení z nosného profilu následujícím zpùsobem: 2a) Posuvné vedení spojené s pohonným øemenem oddìlit od upevòovacího tømene uvolnìním upevòovacích šroubù. Posuvné vedení s držákem pro spodní pohonný øemen Posuvné vedení s držákem pro horní pohonný øemen 2c) Zvednout posuvné vedení ze stropní kolejnice 2b) Uvolnit šroubové matice vodících kladek (váleèkù) a váleèky sejmout 3) Vyvrtat na profilu otvory pro prùchod sí ového a senzorového kabelu (svìtelná závora) 4) Vystøedit pohon vzhledem k oblasti prùchodu 5) Upevnit pohon pomocí pøedvrtaných otvorù a zkontrolovat jeho správnou horizontální polohu (vodováha) 7

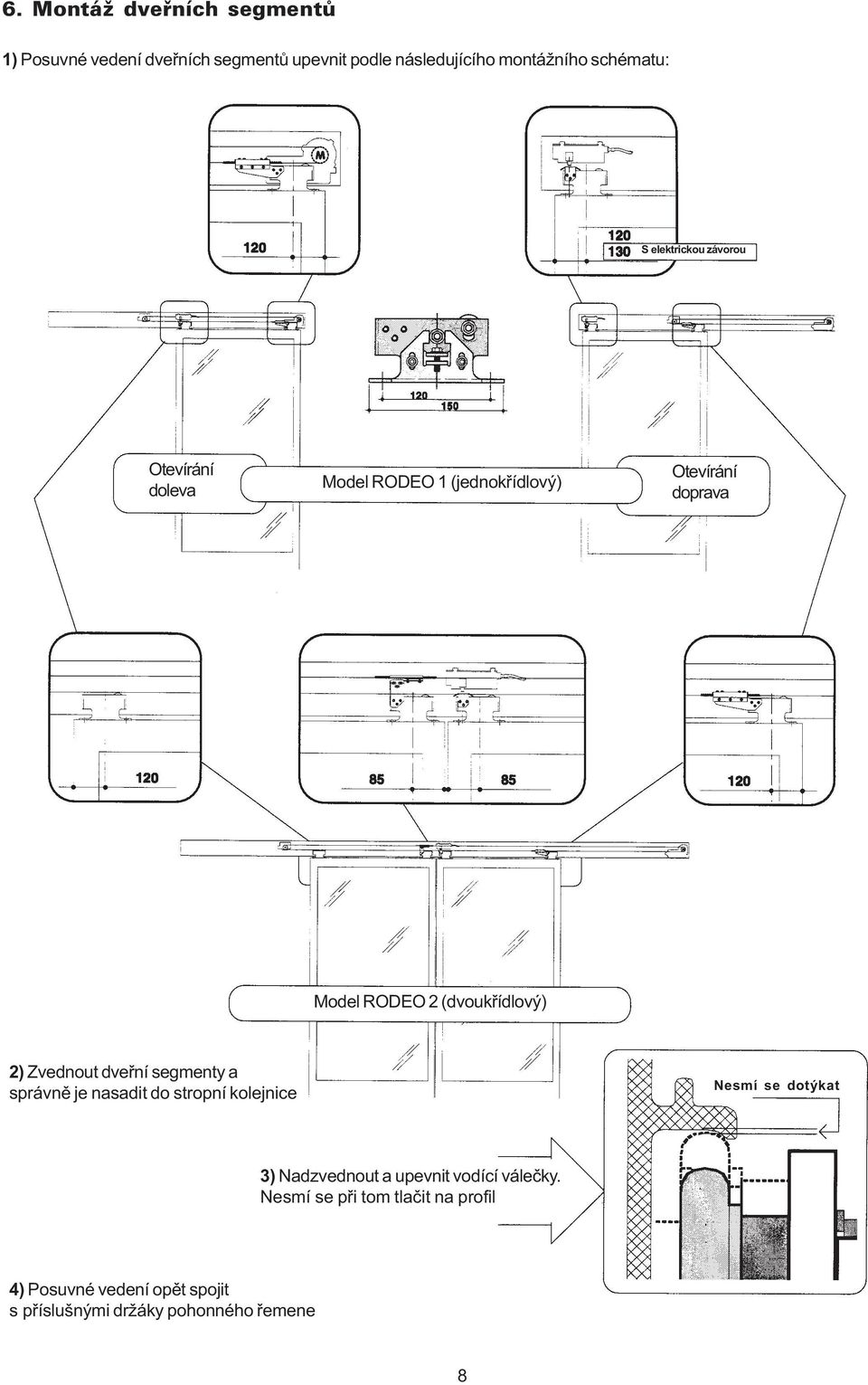

8 6. Montáž dveøních segmentù 1) Posuvné vedení dveøních segmentù upevnit podle následujícího montážního schématu: S elektrickou závorou Otevírání doleva Model RODEO 1 (jednokøídlový) Otevírání doprava Model RODEO 2 (dvoukøídlový) 2) Zvednout dveøní segmenty a správnì je nasadit do stropní kolejnice Nesmí se dotýkat 3) Nadzvednout a upevnit vodící váleèky. Nesmí se pøi tom tlaèit na profil 4) Posuvné vedení opìt spojit s pøíslušnými držáky pohonného øemene 8

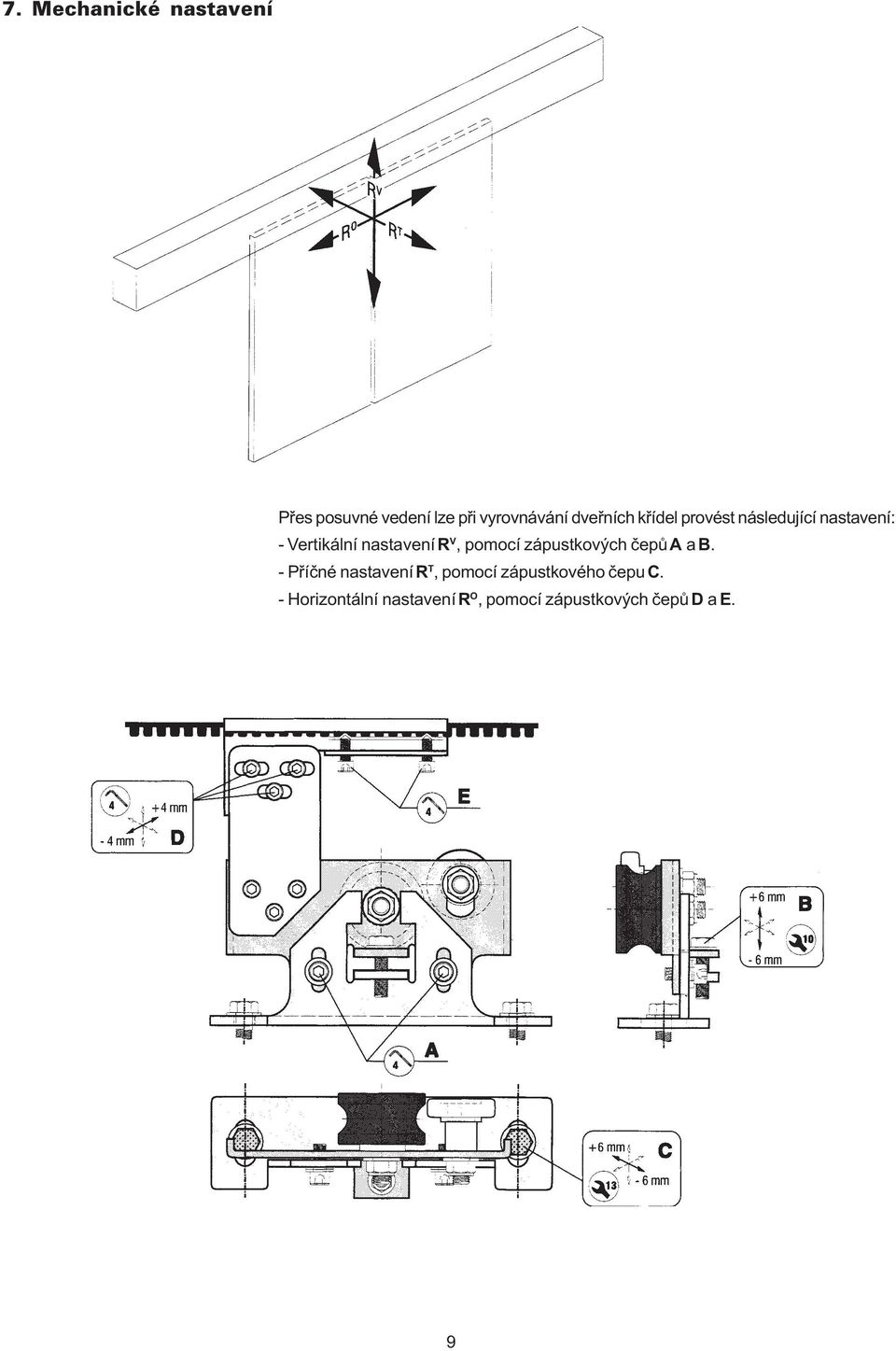

9 7. Mechanické nastavení Pøes posuvné vedení lze pøi vyrovnávání dveøních køídel provést následující nastavení: - Vertikální nastavení R V, pomocí zápustkových èepù A a B. - Pøíèné nastavení R T, pomocí zápustkového èepu C. - Horizontální nastavení R O, pomocí zápustkových èepù D a E. 9

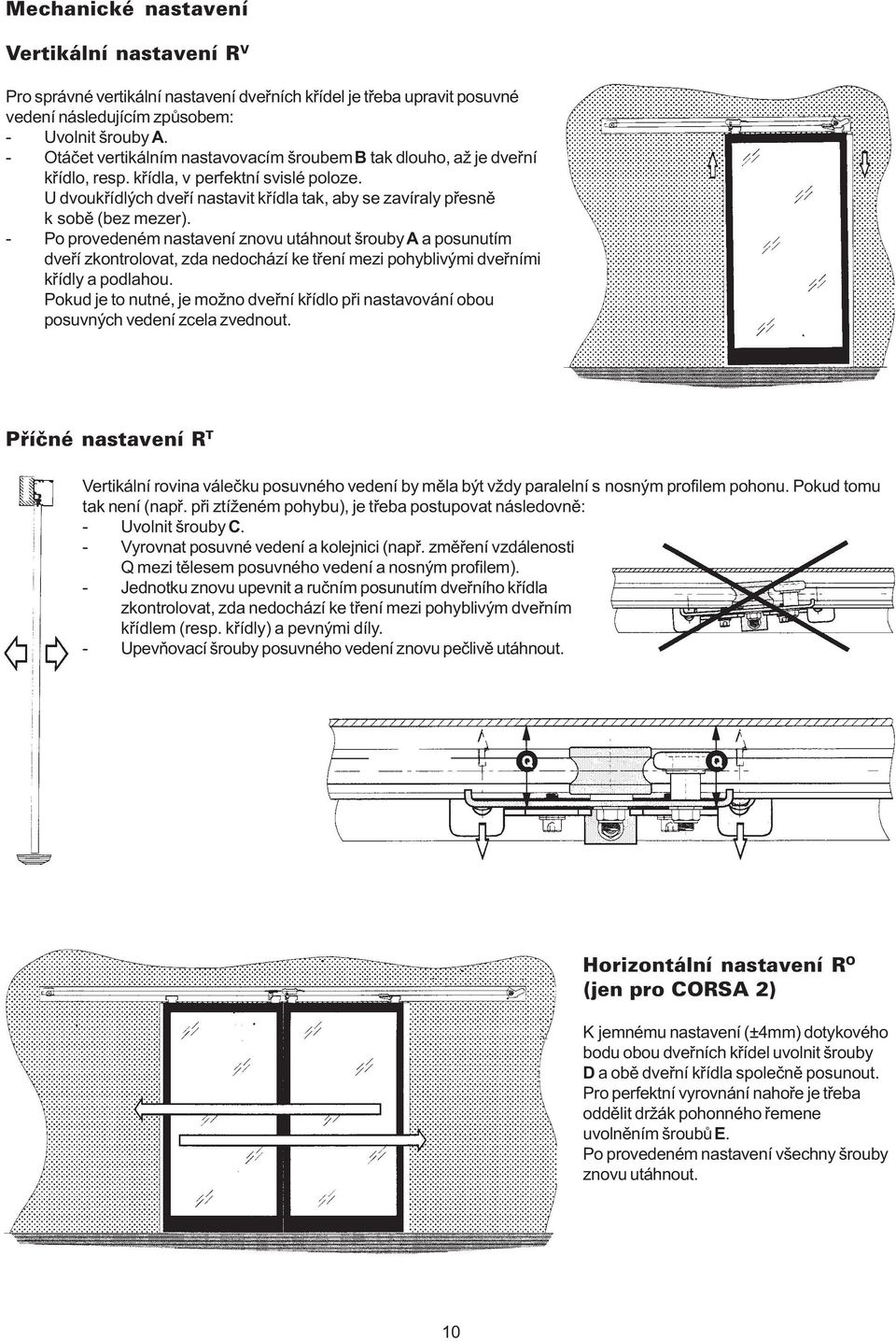

10 Mechanické nastavení Vertikální nastavení R V Pro správné vertikální nastavení dveøních køídel je tøeba upravit posuvné vedení následujícím zpùsobem: - Uvolnit šrouby A. - Otáèet vertikálním nastavovacím šroubem B tak dlouho, až je dveøní køídlo, resp. køídla, v perfektní svislé poloze. U dvoukøídlých dveøí nastavit køídla tak, aby se zavíraly pøesnì k sobì (bez mezer). - Po provedeném nastavení znovu utáhnout šrouby A a posunutím dveøí zkontrolovat, zda nedochází ke tøení mezi pohyblivými dveøními køídly a podlahou. Pokud je to nutné, je možno dveøní køídlo pøi nastavování obou posuvných vedení zcela zvednout. Pøíèné nastavení R T Vertikální rovina váleèku posuvného vedení by mìla být vždy paralelní s nosným profilem pohonu. Pokud tomu tak není (napø. pøi ztíženém pohybu), je tøeba postupovat následovnì: - Uvolnit šrouby C. - Vyrovnat posuvné vedení a kolejnici (napø. zmìøení vzdálenosti Q mezi tìlesem posuvného vedení a nosným profilem). - Jednotku znovu upevnit a ruèním posunutím dveøního køídla zkontrolovat, zda nedochází ke tøení mezi pohyblivým dveøním køídlem (resp. køídly) a pevnými díly. - Upevòovací šrouby posuvného vedení znovu peèlivì utáhnout. Horizontální nastavení R O (jen pro CORSA 2) K jemnému nastavení (±4mm) dotykového bodu obou dveøních køídel uvolnit šrouby D a obì dveøní køídla spoleènì posunout. Pro perfektní vyrovnání nahoøe je tøeba oddìlit držák pohonného øemene uvolnìním šroubù E. Po provedeném nastavení všechny šrouby znovu utáhnout. 10

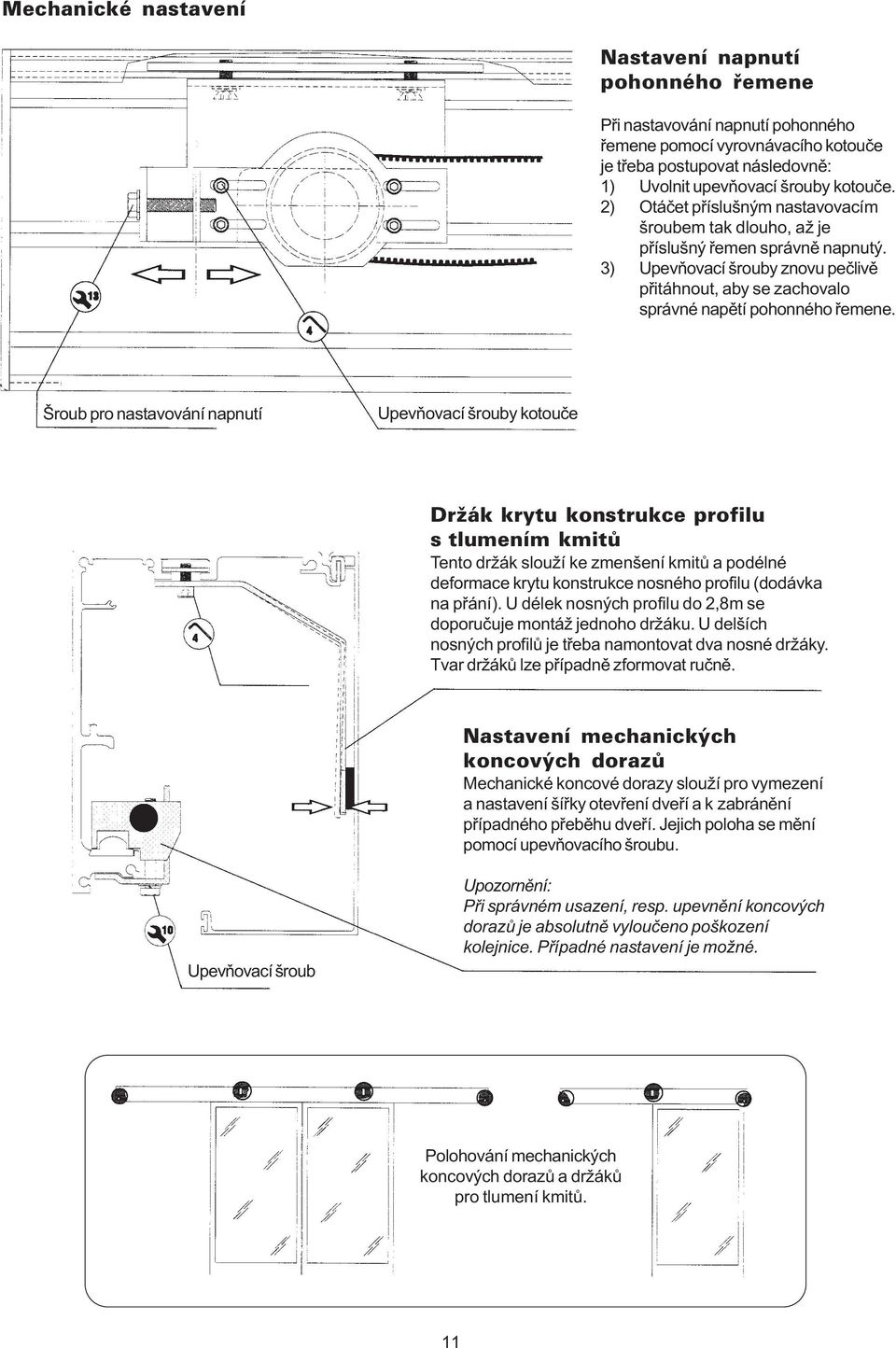

11 Mechanické nastavení Nastavení napnutí pohonného øemene Pøi nastavování napnutí pohonného øemene pomocí vyrovnávacího kotouèe je tøeba postupovat následovnì: 1) Uvolnit upevòovací šrouby kotouèe. 2) Otáèet pøíslušným nastavovacím šroubem tak dlouho, až je pøíslušný øemen správnì napnutý. 3) Upevòovací šrouby znovu peèlivì pøitáhnout, aby se zachovalo správné napìtí pohonného øemene. Šroub pro nastavování napnutí Upevòovací šrouby kotouèe Držák krytu konstrukce profilu s tlumením kmitù Tento držák slouží ke zmenšení kmitù a podélné deformace krytu konstrukce nosného profilu (dodávka na pøání). U délek nosných profilu do 2,8m se doporuèuje montáž jednoho držáku. U delších nosných profilù je tøeba namontovat dva nosné držáky. Tvar držákù lze pøípadnì zformovat ruènì. Nastavení mechanických koncových dorazù Mechanické koncové dorazy slouží pro vymezení a nastavení šíøky otevøení dveøí a k zabránìní pøípadného pøebìhu dveøí. Jejich poloha se mìní pomocí upevòovacího šroubu. Upevòovací šroub Upozornìní: Pøi správném usazení, resp. upevnìní koncových dorazù je absolutnì vylouèeno poškození kolejnice. Pøípadné nastavení je možné. Polohování mechanických koncových dorazù a držákù pro tlumení kmitù. 11

12 Mechanické nastavení Držák pohonného øemene Držák pohonného øemene slouží k zamezení kmitù pohonného øemene. U dvoukøídlých dveøí je tøeba ho upevnit uprostøed nosného profilu delšího než 3020mm. Tvar držáku øemene lze v pøípadì potøeby upravit ruènì. Upozornìní: Zkontrolujte, prosím, zda držák øemene zamezuje bìhem provozu kmitùm pohyblivých èástí. Upevòovací šroub Držák pohonného øemene Kontrola montáže Po ukonèení montáže nosného profilu pohonu, resp. po provedení mechanických nastavení vždy zkontrolujte zda: - Na kolejnici nezùstaly zbytky materiálu, které by mohly poškodit kolejnici nebo váleèky posuvného vedení. - Uvnitø nosného profilu nezùstaly cizí pøedmìty nebo náøadí. - Jsou dveøní køídla správnì vyrovnána a zda mechanické koncové dorazy mají správnou polohu. Pøed elektrickým pøipojením, resp. pøed uvedením pohonu dveøí do provozu proto nìkolikrát otevøete a zavøete dveøe ruènì. 12

13 8. Spínací panel ZP8 Pøipojení elektrického blokování (závory) MA7012 Pøipojení systému zádveøí Pøipojení pøepínaèe funkcí MA7041 Pojistka pøíslušenství 1,6A Kontrolky Tlaèítko reset Pøipojovací svorkovnice motor enkodér baterie napájení 24V Konektor pro pøipojení desky svìtelné závory MF Svorkovnice pro pøipojení pøíslušenství DIP pøepínaè volba Tlaèítko otevírání funkcí Konektor pro pøipojení desky bezpeènostního zaøízení (proti panice) MA7032 Nastavovací trimry Svorkovnice pro pøipojení pøíslušenství Napájení 24V støídavý/stejnosmìrný proud 1 2 Tlaèítko Stop, NC kontakt rozpínací 2 C1 Svìtelné závory (znovuotevøení pøi zavøení) (NC-kontakt) 2 RI NO kontakt spínací, snímaè meziblokování (pro funkci zádveøí) 2 R1 NO kontakt spínací, externí snímaè (mùže být vyøazen) 2 R2 NO kontakt spínací, vnitøní snímaè 2 M Øízení krok krok (tlaèítko ruèní provoz), NO kontakt spínací Kontakty 1 2 a 2 C1 jsou rozpínací a pùvodnì zkratované kontakty. Pro využití tìchto funkcí je tøeba nahradit zkratovací mùstky pøíslušnými zaøízeními. Kontakt 2 C1 se používá, pokud má být instalován bezpeènostní systém (napø. svìtelné závory nebo jiná kontrolní zaøízení), který nelze do pøíslušného konektoru. Upozornìní: Pokud není karta svìtelné závory MA9011/9111 zasunuta nebo je zasunuta a má být vyøazena, pøepnìte DIP pøepínaè 3 do polohy ON (ètyømístný modul). Kontakt 2 M je spínací kontakt a má dvojitou funkci: 1) Pøi bìžné funkci je sepnut na otevøení, i když je pøepínaè pro funkce MA7041 nastaven na brána zavøena. Tuto funkci lze využít pro prùjezdy s pøedností (napø. zavírání veèer, pøíkaz k otevøení klíèem nebo magnetickým spínaèem). 2) Pokud je DIP pøepínaè 5 nastaven na ON (desetimístný modul), aktivuje se funkce postupného otevírání (pøi stisknutí knoflíku se brána otevøe, pøi opìtovném stisknutí se zase zavøe). Pozor! Pokud je tato funkce aktivní, jsou kontakty 2 R1 a 2 R2 vyøazeny. 13

14 Spínací panel ZP8 Tlaèítkem RESET se provádí resetování (vynulování) dat, a znovuzapnutí vyzkoušeného automatického ovládání. Tlaèítkem APRE se vyvolá otevøení brány z automatického ovládání. Pozor: Funkce tlaèítka APRE je vyøazena, pokud je DIP pøepínaè 5 (desetimístný modul) nastaven na ON. Dùležité: Každou operaci, jako napø. pøipojení, propojení kabelem nebo výmìna desky, je tøeba provádìt výhradnì pøi vypnutém pøístroji, tzn. po pøerušení pøívodu proudu a odpojení + pólu (èervený) baterie pøípadného bezpeènostního systému pro zamezení paniky. Nastavovací trimry Nastavovací trimry N Funkce Zaèátek Èásteèné Zavírací Zpoždìní Rychlost Rychlost Zaèátek Brzdící Zpoždìní brždìní pøi otevøení automatika zavírání zavírání otevírání brždìní pøi síla otevírání otevírání zavírání v poèáteèním bodì postupného otevírání Nastavení Zaèátek 60 90% 0, RODEO 1 RODEO 2 RODEO 1 RODEO 2 Zaèátek SEK. CM/S. 8, ,2 78 8, ,2 78 CM/SEK. CM/S. CM/S. CM/S. CM/S. 14

15 9. Volba funkcí 10-místný DIP pøepínaè DIP Poloha Funkce 1 ON Uložení (viz uvedení systému do provozu, str. 20,21) 2 ON Kontrola stavu nouzové baterie (s MA7032) zapnuta (viz str. 16) 3 Bez funkce 4 ON Rovnomìrný posuv pøi zavírání zapnut 5 ON Ovládání krok krok (tlaèítko ruèního provozu) zapnuto 6 ON Meziblokování s jiným systémem pohonu (viz použití funkce zádveøí, str ) 7/8 ON Vyøazení elektrozávory (viz str. 17) 7 ON Trvalý provoz elektrozávory (pro blokování otevøeného køídla dveøí, resp. 8 OFF zavøeného køídla dveøí, viz str. 17) 7 OFF Trvalý provoz elektrozávory (pro blokování 8 ON zavøeného køídla dveøí, viz str. 17) 7/8 OFF Elektrozávora oddìlena (ovládání pomocí funkèního pøepínaèe MA7041 (str. 17) 9/10 ON Bezpeènostní systém pro zamezení paniky spíná (viz str. 16) 9 OFF Bezpeènostní systém pro zamezení paniky rozpíná (viz str. 16) 10 ON 9/10 OFF Napájení pomocí záložní baterie (str. 16) 4-místný DIP pøepínaè DIP Poloha Funkce 1 ON Aktivace funkce pro zamezení paniky (i DIP pøepínaè s deseti funkcemi, viz str. 17) 2 Bez funkce 3 ON Rozpíná svìtelné závory (deska MF9011 nebo MF9111, která je pøipojena k ovládání) 4 Bez funkce Funkce kontrolek LED Provozní stav Význam signalizace 1 Bliká Enkodér mimo provoz 1 Svítí Enkodér mimo provoz 2 (*) Baterie systému pro zamezení paniky je vybitá 3 Svítí Napájení 24VAC je zapojeno 4 Svítí Kontakt svìtelné závory otevøen 5 Svítí Funkce meziblokování sepnuta (viz využití funkce zádveøí) 6 Svítí Provozní porucha elektrozávory 7 Svítí Proudový senzor v provozu 8 Bliká Zavírací automatika v provozu 8 Bliká Chyba ètení bìhem kalibrace 6/7/8 Svítí Kalibrace ukonèena (*) V tomto pøípadì zùstává kontrolka, která ukazuje, že baterie zaøízení na zamezení paniky jsou vybité, zapnuta pouze tehdy, pokud je kontrola nouzových baterií vypnuta (desetimístný DIP pøepínaè 2 je v poloze OFF). Bliká, pokud je kontrola nouzových baterií zapnuta (desetimístný DIP pøepínaè 2 je v poloze ON). 15

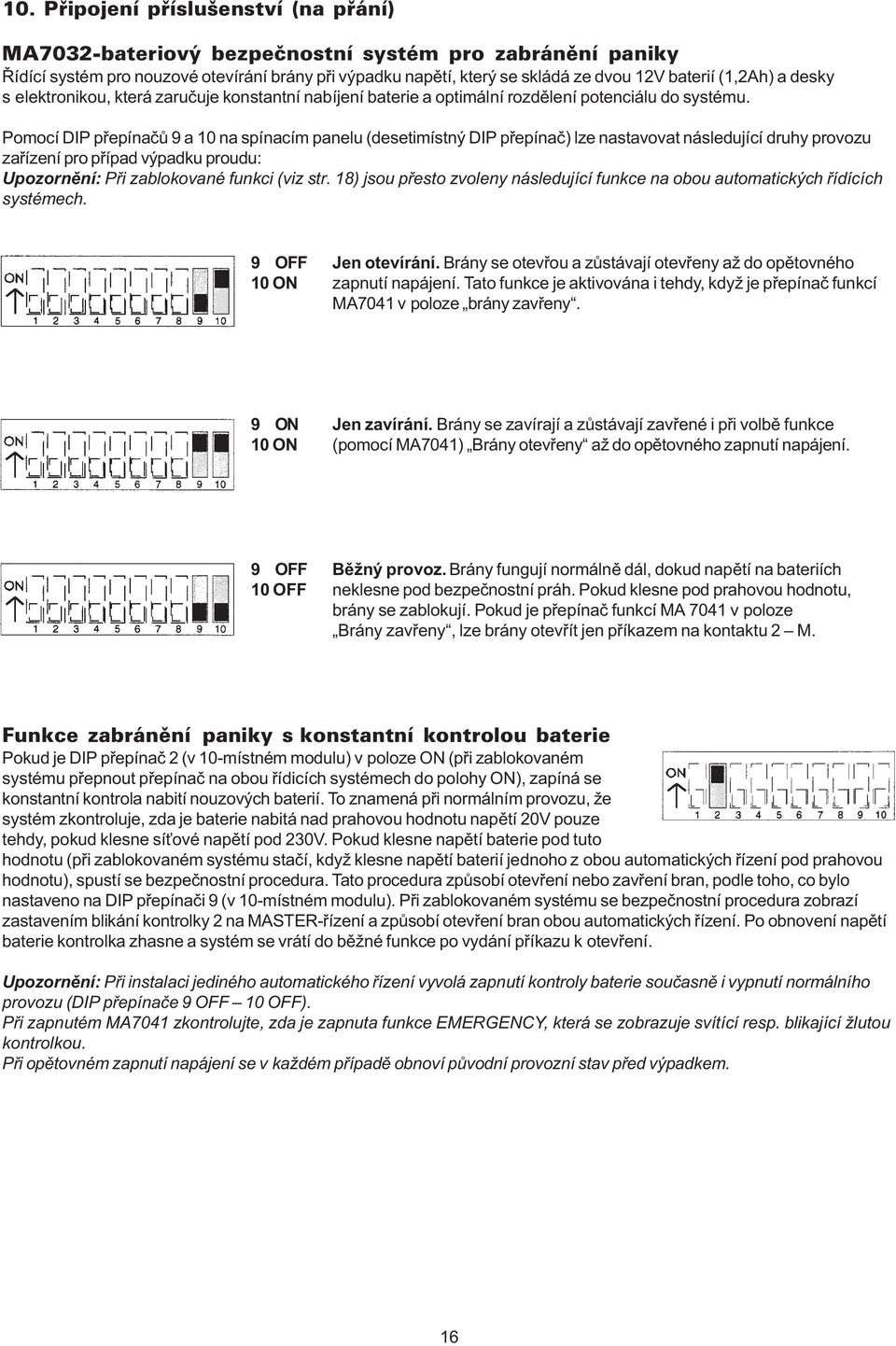

16 10. Pøipojení pøíslušenství (na pøání) MA7032-bateriový bezpeènostní systém pro zabránìní paniky Øídící systém pro nouzové otevírání brány pøi výpadku napìtí, který se skládá ze dvou 12V baterií (1,2Ah) a desky s elektronikou, která zaruèuje konstantní nabíjení baterie a optimální rozdìlení potenciálu do systému. Pomocí DIP pøepínaèù 9 a 10 na spínacím panelu (desetimístný DIP pøepínaè) lze nastavovat následující druhy provozu zaøízení pro pøípad výpadku proudu: Upozornìní: Pøi zablokované funkci (viz str. 18) jsou pøesto zvoleny následující funkce na obou automatických øídících systémech. 9 OFF Jen otevírání. Brány se otevøou a zùstávají otevøeny až do opìtovného 10 ON zapnutí napájení. Tato funkce je aktivována i tehdy, když je pøepínaè funkcí MA7041 v poloze brány zavøeny. 9 ON Jen zavírání. Brány se zavírají a zùstávají zavøené i pøi volbì funkce 10 ON (pomocí MA7041) Brány otevøeny až do opìtovného zapnutí napájení. 9 OFF Bìžný provoz. Brány fungují normálnì dál, dokud napìtí na bateriích 10 OFF neklesne pod bezpeènostní práh. Pokud klesne pod prahovou hodnotu, brány se zablokují. Pokud je pøepínaè funkcí MA 7041 v poloze Brány zavøeny, lze brány otevøít jen pøíkazem na kontaktu 2 M. Funkce zabránìní paniky s konstantní kontrolou baterie Pokud je DIP pøepínaè 2 (v 10-místném modulu) v poloze ON (pøi zablokovaném systému pøepnout pøepínaè na obou øídicích systémech do polohy ON), zapíná se konstantní kontrola nabití nouzových baterií. To znamená pøi normálním provozu, že systém zkontroluje, zda je baterie nabitá nad prahovou hodnotu napìtí 20V pouze tehdy, pokud klesne sí ové napìtí pod 230V. Pokud klesne napìtí baterie pod tuto hodnotu (pøi zablokovaném systému staèí, když klesne napìtí baterií jednoho z obou automatických øízení pod prahovou hodnotu), spustí se bezpeènostní procedura. Tato procedura zpùsobí otevøení nebo zavøení bran, podle toho, co bylo nastaveno na DIP pøepínaèi 9 (v 10-místném modulu). Pøi zablokovaném systému se bezpeènostní procedura zobrazí zastavením blikání kontrolky 2 na MASTER-øízení a zpùsobí otevøení bran obou automatických øízení. Po obnovení napìtí baterie kontrolka zhasne a systém se vrátí do bìžné funkce po vydání pøíkazu k otevøení. Upozornìní: Pøi instalaci jediného automatického øízení vyvolá zapnutí kontroly baterie souèasnì i vypnutí normálního provozu (DIP pøepínaèe 9 OFF 10 OFF). Pøi zapnutém MA7041 zkontrolujte, zda je zapnuta funkce EMERGENCY, která se zobrazuje svítící resp. blikající žlutou kontrolkou. Pøi opìtovném zapnutí napájení se v každém pøípadì obnoví pùvodní provozní stav pøed výpadkem. 16

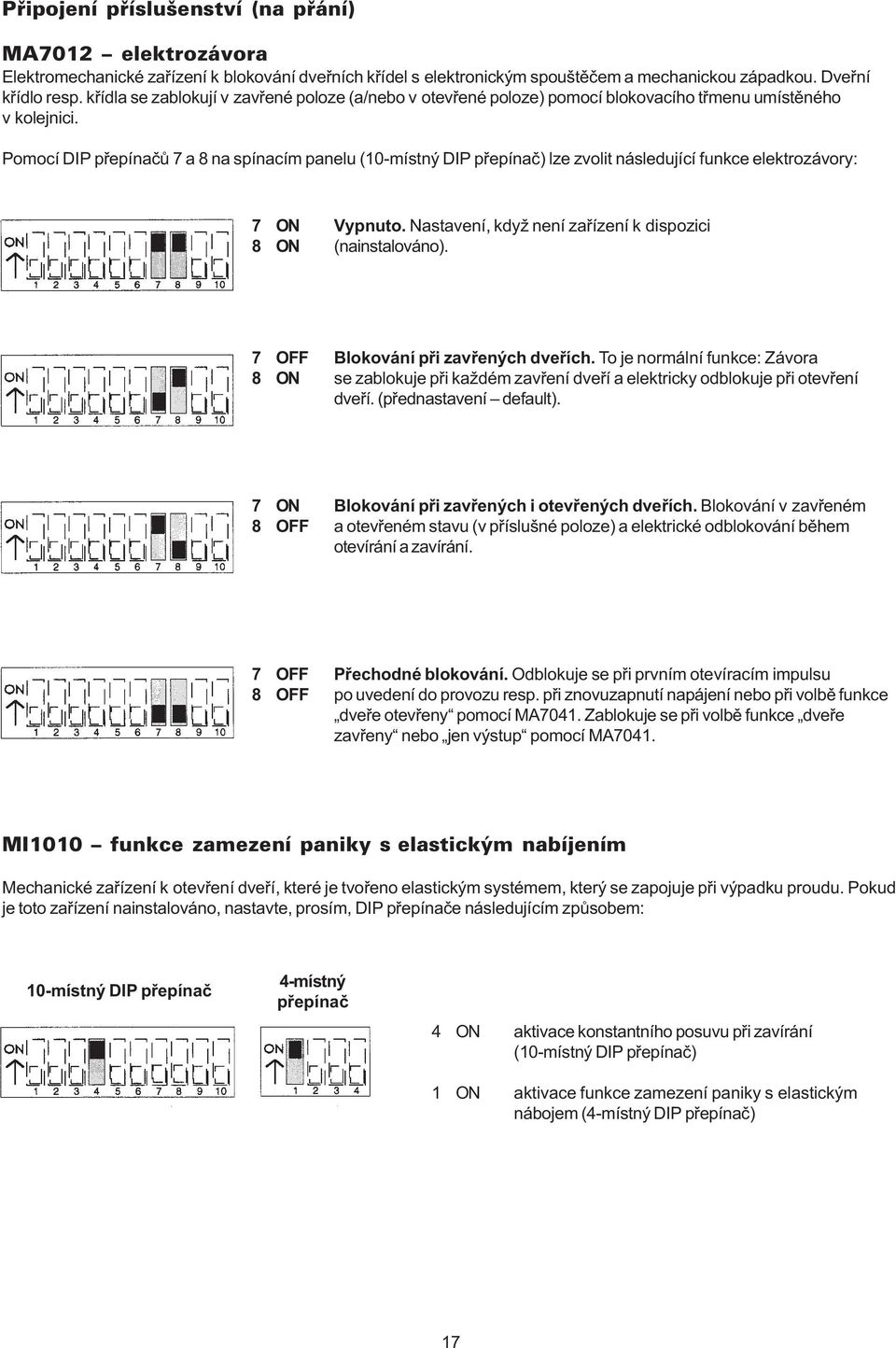

17 Pøipojení pøíslušenství (na pøání) MA7012 elektrozávora Elektromechanické zaøízení k blokování dveøních køídel s elektronickým spouštìèem a mechanickou západkou. Dveøní køídlo resp. køídla se zablokují v zavøené poloze (a/nebo v otevøené poloze) pomocí blokovacího tømenu umístìného v kolejnici. Pomocí DIP pøepínaèù 7 a 8 na spínacím panelu (10-místný DIP pøepínaè) lze zvolit následující funkce elektrozávory: 7 ON Vypnuto. Nastavení, když není zaøízení k dispozici 8 ON (nainstalováno). 7 OFF Blokování pøi zavøených dveøích. To je normální funkce: Závora 8 ON se zablokuje pøi každém zavøení dveøí a elektricky odblokuje pøi otevøení dveøí. (pøednastavení default). 7 ON Blokování pøi zavøených i otevøených dveøích. Blokování v zavøeném 8 OFF a otevøeném stavu (v pøíslušné poloze) a elektrické odblokování bìhem otevírání a zavírání. 7 OFF Pøechodné blokování. Odblokuje se pøi prvním otevíracím impulsu 8 OFF po uvedení do provozu resp. pøi znovuzapnutí napájení nebo pøi volbì funkce dveøe otevøeny pomocí MA7041. Zablokuje se pøi volbì funkce dveøe zavøeny nebo jen výstup pomocí MA7041. MI1010 funkce zamezení paniky s elastickým nabíjením Mechanické zaøízení k otevøení dveøí, které je tvoøeno elastickým systémem, který se zapojuje pøi výpadku proudu. Pokud je toto zaøízení nainstalováno, nastavte, prosím, DIP pøepínaèe následujícím zpùsobem: 10-místný DIP pøepínaè 4-místný pøepínaè 4 ON aktivace konstantního posuvu pøi zavírání (10-místný DIP pøepínaè) 1 ON aktivace funkce zamezení paniky s elastickým nábojem (4-místný DIP pøepínaè) 17

18 11. Funkce zádveøí Schematické zobrazení obou zablokovaných automatických øízení 1) Jeden nebo dva páry fotoèlánku 2) Deska plošných spojù MA9011-MA9111 3) Deska zaøízení na zamezení paniky MA7032 4) Elektrozávora MA7012 5) Radar (MR8002-MR8102) 6) Funkèní pøepínaè MA7041 Externí automatické øízení (MASTER) Interní automatické øízení (SLAVE) Funkce Pokud je pøijat jeden z obou radarových signálù (externí nebo interní), automatické øízení otevøe pøíslušnou bránu a zablokuje pøitom souèasnì druhou bránu. Tím se spustí sekvence krokù, které konèí zavøením druhé brány. Standardní prùbìh: Aktivace vnìjšího nebo vnitøního senzoru Otevøení brány 1/zablokování protìjšího senzoru Zavøení brány 1 Otevøení brány 2 Zavøení brány 2/odblokování protìjšího senzoru Centrální senzor (uprostøed), který je pøipojen na svorky 2-Ri rozpoznává, zda se mezi obìma automatickými branami nachází nìjaká osoba. Pomocí mikroprocesoru se znovuotevøe ta brána, která je naproti naposledy otevøené brány. Oba systémy musí být zablokovány. 18

19 12. Zvláštní pøívody Pøíslušenství pøipojte k obìma øízením a vzájemnì propojte pomocí svorkovnice. Postupujte pøitom podle obrázku. Na vnìjším pohonu nastavte DIP pøepínaè 6 na polohu ON: Tím se tento pohon stává øídícím pohonem (Master). Na øídícím pohonu (který øídí druhý pohon) je tøeba zapojit všechny senzory a pøípadné funkèní pøepínaèe (MA7041. Svìtelné závory a funkce zabránìní paniky musí být u obou automatických øízení nezávislé. Nastavovací trimry fungují na obou pohonech navzájem úplnì nezávisle. Pokud se kontakty 1 2 a 2 C1 nepoužívají, je tøeba je na obou automatických øízeních propojit mùstkem. Externí radar (2 R1) Pøipojení elektrozávory MA 7012 Pøipojení funkèního pøepínaèe MA7041 BUSSOLA Centrální radar (2 Ri) Spínací panel (MASTER) Mùstek pro sadu baterií Interní radar (2 R2) Pøipojení elektrozávory MA 7012 Spínací panel (MASTER) BUSSOLA Mùstek pro sadu baterií 19

20 13. Uvedení systému do provozu Pøedbìžné kontroly Pøed uvedením do provozu zkontrolujte, zda: - Je elektrozávora ruènì odblokována (pokud je nainstalována) - Je pohonný øemen správnì napnutý (viz str. 11) - Byly zkontrolovány pøedpoklady uvedené na str. 12 (kontrola montáže) - Se na kolejnicích bran nenachází žádné pøedmìty - Jsou všechny šrouby správnì a pevnì utaženy - Jsou snímaèe správnì nastaveny a zda jsou èísté - Byly požadované funkce správnì navoleny pomocí DIP pøepínaèe (str. 15) - Jsou trimry ve støední poloze (str. 14) Uvedení do provozu/nastavení 1) Pøipojte pøístroj na napìtí, - LED dioda è. 3 se rozsvítí 2) DIP pøepínaè 1 nastavit do polohy ON - LED dioda è. 3 zhasne a rozsvítí se LED dioda è. 8: - pohon provede jedno zavøení a jedno otevøení sníženou rychlostí a uvede se do polohy max. otevøení (1). - rozsvítí se LED diody 6, 7 a 8. 3) DIP pøepínaè 1 nastavte do polohy OFF, - LED diody 6, 7 a 8 zhasnou a rozsvítí se LED dioda è. 3 4) Zkontrolujte, zda je na funkèním pøepínaèe MA7041 (pokud je k dispozici) nastavena funkce otevøení (kontrolky se postupnì rozsvítí). 5) Pokud je spuštìno otevøení pomocí kontaktu 2 R1/2 R2 nebo stisknutím tlaèítka APRE (viz str. 14), nastaví se automatické øízení do zavíracího bodu. 6) Pokud je vydán impuls k otevøení, provede automatické øízení úplný pohyb. 7) Proveïte úplné nastavení pohybu brány pomocí trimrù (viz str. 14). 8) Pomocí trimru 3 nastavte nejvhodnìjší èas automatického zavírání. 9) Trimr 2 lze nastavit jen tehdy, pokud je pøipojen pøepínaè funkcí MA7041, pomocí kterého se nastavuje èásteèné otevøení. 10) Elektrozávoru, pokud je k dispozici, uveïte znovu do stavu pøipravenosti pomocí páky ruèního odblokovacího zaøízení. (1) Pokud se pohon pøi zavírání zastaví, mùže to znamenat, že motor je pøepólován. V tomto pøípadì postupujte následovnì. - Odpojte napájení - DIP pøepínaè 1 nastavte do polohy OFF - Pøepojte póly M-N, svorkovnice motoru umístìné vpravo na spínacím panelu, zaènìte znovu bodem 1. 20

21 Uvedení systému do provozu Bezpeènostní funkce chování pohonu Pokud hlásí bezpeènostní snímaè pøekážku, dojde pomocí mikroprocesoru: ke znovuotevøení, pokud se brány právì zavírají, k zastavení, pokud se brány právì otevírají. Po uplynutí èekací doby pro automatické zavøení se brána opìt uzavøe. Pokud je pøekážka hlášena i dále Provede automatické øízení pøi zavírání 4 pokusy zavøení brány. Pokud nejsou úspìšné, zùstávají brány otevøeny a øízení èeká na nový pøíkaz. Pøi otevírání se pohon zastaví na pøekážce, zavøe pøi odezvì TCA, provede 3 pokusy otevøení a nakonec se zastaví a èeká na další impuls. (V obou pøípadech se po odstranìní pøekážky automaticky obnoví nastavený provozní stav). Zmìna smìru otevøení (RODEO 1) Je-li brána v klidu, pøepólujte svorky M-N v pravé svorkovnici na spínacím panelu. - Znovu vyrovnejte závoru MA7012, pokud je k dispozici. - Stisknìte tlaèítko RESET, které se nachází na spínacím panelu (zpùsobí opìtovné uvedení pohonu do provozu). - Pohon uveïte do provozu tak, jak je popsáno v pøíslušném odstavci str

22 14. Pøipojení pøíslušenství ke spínacímu panelu Úvodní poznámky Ke zjednodušení elektrické kabeláže je pøímo na nosném profilu místo pro upevnìní kabelového rozvodu podél nosného profilu. Na svorkovnici urèené pro pøipojení pøíslušenství je všeobecná svorka 2 dvojitá svorka. Doporuèuje se vést pøipojovací kabel na levé stranì nosného profilu tam, kde se nachází transformátor, elektrický pøívod a zemní vodiè. Pøipojení elektrozávory MA7012 Pøipojení funkèního pøepínaèe MA7041 Pojistka 2A/250V Mùstek pro sadu baterií Napájení 230V, støídavý proud Provedení pøipojení - Vnìjší senzor na svorky 2 R1 spínacího panelu - Vnitøní senzor na svorky 2 R2 spínacího panelu - Senzor napájení na svorky spínacího panelu - Sí ový pøívod (1) na pøíslušné svorky na transformátoru (2) - Zemní vodiè na obvyklou svorku na transformátoru (1) Chránìno proudovým chránièem s diferenèní hodnotou 30mA a magnetotermickou ochranou 5A (italský pøedpis 46/90). (2) Pøi napájení 24VAC je možno provést pøipojení pøímo na svorkovnici spínacího panelu. Pro 001MA7032 Vodièe pro pøipojení obou baterií, které musí být propojeny pouze propojovacím kabelem, který je souèástí dodávky, jsou už pøipraveny. Pro 001MF Po správném pøipojení snímaèù, jednoduše zasunout kartu zesilovaèe na pøíslušné místo. Upozornìní: Pokud se tato karta nepoužívá, nastavte DIP pøepínaè 3 do polohy ON (4-místný DIP pøepínaè). Žádná další pøipojení nejsou nutná. Mùstek 2 C1 zùstává spojený. 22

23 15. Pøíslušenství Bezpeènostní pøíslušenství Ovládací pøíslušenství MF9011 Pár fotoèlánkù (svìtelné závory),dosah 7m MA7041 Funkèní pøepínaè MF9111 Dvojitý pár fotoèlánkù MR8001 Radar s úzkým polem (pár svìtelných závor), dosah 7m MA7012 Elektrozávora s odblokovacím lanem MR8002 Radar se širokým polem MA7032 Bezpeènostní systém pro zabránìní MR8101 Mikrovlnný radar paniky se záložní baterií pro systémy CORSA a RODEO Bezpeènostní systém pro: MP8030 Nášlapná kontaktní plocha 800mm x 300mm MI pohyblivé køídlo MP8060 Nášlapná kontaktní plocha 800mm x 600mm MI pohyblivá køídla MI pohyblivé a 1 pevné køídlo MI pohyblivá a 2 pevná køídla Pro rámové dveøe Pro sklenìné dveøe (tlouš ka min. 10mm) MA7051 Spodní kolejnice (L 1400mm) MA7053 Spodní vodící profil (L 1400mm) s vnitøní èelistí na podlaze s montážním pøíslušenstvím a vnitøní èelistí na podlaze MA7151 Spodní kolejnice (L 2000mm) s vnitøní MA7153 Spodní vodící profil (L 2000mm) èelistí na podlaze s montážním pøíslušenstvím a vnitøní èelistí na podlaze MA7071 Horní upevòovací profil (L 1400mm) MA7060 Boèní tìsnìní pro pevné a pohyblivé s upevòovacími tømeny pro pohyblivé vedení sklenìné segmenty (balení 30m) a s vnìjší èelistí na podlaze MA7171 Horní upevòovací profil (L 2000mm) MA7061 Støední tìsnìní pro pohyblivé sklenìné s upevòovacími tømeny pro pohyblivé vedení segmenty (balení 30m) a s vnìjší èelistí na podlaze MA7070 Horní upevòovací profil (L 1400mm) s upevòovacími tømeni pro pohyblivé vedení a vnìjší èelistí na podlaze MA7170 Horní upevòovací profil (L 2000mm) s upevòovacími tømeni pro pohyblivé vedení a vnìjší èelistí na podlaze Upozornìní: Všechny profily pro konstrukci a pohyb dveøních køídel jsou z eloxovaného hliníku. Kromì toho lze dodat naše systémy S20 a S40 pro kompletní konstrukci hliníkových posuvných dveøí, které byly vyvinuty pro použití s pohonem øady RODEO. 23

24 Provozní poruchy Vztažné písmeno - Mechanismus pohonu neotevírá A - B - C -- D - E - F - G - L - Q - U - V - Mechanismus pohonu nezavírá F - G - M - N - Q - Mechanismus pohonu neotevírá úplnì E - F - H - I - O - P - Q - Mechanismus pohonu nezavírá úplnì E - O - P - Q - Mechanismus pohonu funguje jen s redukovanou rychlostí E - G - H - O - P - Elektrozávora neumožòuje otevøení D - L - U - Svìtelné závory nefungují G - L - M - N - Provoz nesouhlasí s funkcí nastavenou na pøepínaèi D - E - G - H - L - O - Q - R - S - T - Bezpeènostní systém pro zabránìní paniky nefunguje E - F - H - O - S - T - Pohon vydává silný hluk E - H - O - P Viz rovnìž funkce kontrolek Možné pøíèiny A chybí napájení, resp. napájení není vhodné B tavné pojistky nefungují C nastavení citlivosti není správné D tømen posuvného vedení a elektrozávory není ve správné poloze E tøení mezi pohyblivými segmenty dveøí a pevnými díly (napø. dveøní segmenty/podlaha, pevné dveøní segmenty/ pohyblivé dveøní segmenty, pohyblivé dveøní segmenty/podlaha pøíslušenství kolejnic, tìsné/pevné dveøní segmenty) F volba funkce (pomocí funkèního pøepínaèe) není správná G hlavní deska ZP8 je mimo provoz H pohonný øemen není správnì napnutý I mechanické koncové dorazy nejsou ve správné poloze L pøipojení je špatnì provedeno M kontakty 2 C1 bez bezpeènostního zaøízení, resp. se zkratovanými bezpeènostními fotoèlánky (svìtelnými závorami), nejsou správnì nastaveny, resp. nefungují O pohyb tažných mechanismù je brždìn (napø. mezi posuvným vedením a kabeláží) P pøípadné zbytky nebo pøedmìty na kolejnici Q enkodér je mimo provoz R motor je špatnì pøipojen S deska bezpeènostního systému MA7032 je mimo provoz T baterie jsou vybité U mikrospínaè elektrozávory nefunguje V chybí mùstek 1 2 Všechny údaje uvedené v této publikaci jsou pouze informativní. Spoleènost CAME si vyhrazuje právo na provádìní zmìn, spojených s technologickým zdokonalováním výrobkù. 24

25 25

26

27 Série RODEO Automatický systém typu RODEO se používá pro otevírání křídlových dveří se šířkou dveřních křídel do 2,6m. Navržen a vyroben výhradně společností CAME se stupněm ochrany IP40. NÁVOD K OBSLUZE Dveřní pohon lze používat buď manuálně při nastavení funkce na voliči MA 7041 ( viz. příloha ), nebo automaticky při snímání radarem MR 8001, jak na vstupu, tak i na výstupu. VÝPADEK ELEKTRICKÉHO PROUDU Při výpadku el. proudu není motor samosvorně uzavřen, proto je možné dveřní křídlo otevřít fyzickou silou, bez jakéhokoli zásahu do motoru. Je lepší nechat dveře trvale otevřené dokud nebude přívod el. proudu opět obnoven. Jakmile je přívod el. proudu opět obnoven, motor si udělá jeden cvičný cyklus otevření zavření a najede si do původního pracovního režimu. MOŽNÉ ZÁVADY A JEJICH ŘEŠENÍ Odborný servis Odborný servis

28 AUTOMATICKÉ DVEØE VOLIÈ FUNKCE MA 7041 Elektronické zaøízení pro volbu funkcí u systémù CORSA RODEO FLY TECHNICKÉ ÚDAJE Napájení Proud Pracovní cyklus Stupeò ochrany 12 V maximálnì nepøetržitý IP 54 stejnosmìrný 50 ma proud MA 7041 Doporuèený prùøez propojovacích kabelù: 0 až 10 m = 0,15 mm 10 až 25 m = 0,25 mm Ovládací panel základní desky ZP 7 ZP 8 ZP 10 (CORSA RODEO FLY) MONTÁŽ 1) Odpojte napájení automatického dveøního systému. 2) Namontujte voliè funkce MA 7041 a pøipojte kabel (který musí mít pøedepsaný prùmìr). 3) Pøipojte voliè funkce MA 7041 k pøíslušné øídící kartì. 1

29 SLOUPCOVÁ DIODA ŽLUTÁ DIODA ÈERVENÁ DIODA TLAÈÍTKO Volba funkce: (1) Svítí èervená dioda (CLOSED) = dveøe jsou zavøeny (2) Svítí sloupcové diody (EXIT / ENTRY) = dveøe jsou otevøeny (3) Sloupcové diody (EXIT / ENTRY) se postupnì rozsvìcují = automatický provoz pro výstup a vstup (4) Sloupcové diody (EXIT) se postupnì rozsvìcují = pouze automatický provoz pro výstup (5) Sloupcové diody se postupnì èásteènì rozsvìcují (PARTIAL) = aktivace èásteèného otevøení u vcházení nebo vycházení (6) Bliká žlutá dioda (EMERGENCY) = nouzový pohonný systém zapnut (mùže být použit spoleènì s funkcemi 1 5) Abyste mohli provést volbu funkce, musíte stisknout tlaèítko SELECTION. Všechny údaje uvedené v této publikaci jsou pouze informativní. Spoleènost CAME SPA si vyhrazuje právo na provádìní zmìn, spojených s technologickým zdokonalováním výrobkù. 2

30 AUTOMATICKÉ DVEØE BEZPEÈNOSTNÍ MIKRO-FOTOBUÒKA MF 9011 MF 9111 ZÁKLADNÍ DESKA POLOŽKOVÉ SLOŽKY Položka Základní deska Fotobuòka MF MF HLAVNÍ ÈÁSTI ZÁKLADNÍ DESKY 1) Svorkovnice 2) Regulátor pro rozsah nastavení 3) Pøipojovací zástrèky pro montáž na základní desky ZP 7, ZP 8 a ZP 10 4) Pásek pro volbu 1 nebo 2 fotobunìk TECHNICKÉ ÚDAJE Napájení Odbìr Výstupní Dosah Doba aktivace Doba opìtovné Provozní proudu kontakt aktivace teplota 24 V Støídavý proud N.C. Do 7 m25 ms 200 ms Od - 20 C støídavý = maximálnì Stejnosmìrný do + 70 C a stejnosmìrný 125 ma proud 50 V proud Stejnosmìrný 0,1 A proud = (odporové maximálnì zatížení) 40 ma 1

31 FOTOBUÒKA ZAPOJENÍ Senzor vysílaèky TX Stínìné kabely dlouhé 6 m Propojka deaktivována Senzor pøijímaèe RX PØIPOJENÍ SAMOSTATNÉ FOTOBUÒKY Nákres s rozmìry pro vyvrtání otvorù Propojka aktivována PØIPOJENÍ DVOJITÉ FOTOBUÒKY ROZSAH SEØÍZENÍ POUZE V PØÍPADÌ, KDY SE NEINSTALUJE NA DESKY ZP 7, ZP 8 a ZP 10 Napájení 24 V (støídavý i stejnosmìrný proud) Kontakt N.C. Do 1 m Do 3,5 m Do 7 m Všechny údaje uvedené v této publikaci jsou pouze informativní. Spoleènost CAME SPA si vyhrazuje právo na provádìní zmìn, spojených s technologickým zdokonalováním výrobkù. 2

32 AUTOMATICKÉ DVEØE ŠIROKOPÁSMOVÝ RADAR MR KONEKTOR 2 OTVOR PRO ŠROUB (Vzdálenost 125 mm) 3 DETEKÈNÍ ÈASOVÝ SPÍNAÈ (2, 15 nebo 60 sekund) 4 PØEPÍNAÈ FREKVENCE (2 polohový, 4 kanálový) 5 SEØIZOVACÍ SPÍNAÈ HLOUBKY PROSTORU 6 INDIKÁTOR NAPÁJENÍ A PROVOZU 7 PRIZMATICKÉ ÈOÈKY 8 DRŽÁK ÈOÈEK 1 TECHNICKÉ ÚDAJE Napájení Odbìr proudu Výstupní kontakt Zpùsob detekce Detekèní úhel Montážní výška Doba aktivace Provozní teplota Hmotnost Indikátor napájení a provozu 24 V støídavý a stejnosmìrný proud Maximálnì 120 ma (12 V stejnosmìrný proud) N.O./N.C. Stejnosmìrný proud 50 V- 0,1 A (odporové zatížení) Infraèervený odraz Pøibližnì 4 Maximálnì 2,7 m 2, 15, 60 sekund - 20 až + 55 C 260 g Svítící dioda pøi klidovém stavu. Nesvítící dioda pøi detekci. Obsah 1 TECHNICKÉ ÚDAJE MONTÁŽ A ZAPOJENÍ VNÌJŠÍ ROZMÌRY NASTAVENÍ

33 2 MONTÁŽ A ZAPOJENÍ 1 3 Pøípravek pro vedení vodièù 1) Použijte montážní šablonu a vyvrtejte otvory. (Vìnujte pozornost pokynùm na montážní šablonì.) Pro šroub 4 mm musí být míra otvoru 3,4 mm. Jestliže musí být vodièe ukryty, vyvrtejte pro nì otvor o prùmìru 8 mm. 2 4) Pøipevnìte jednotku pomocí montážních šroubù a pøipojte vodièe. (U nechránìných vodièù sejmìte pøípravek pro vedení vodièù.) A 4 B zapnutí 10 sekund pøítomnost 2) Odstraòte montážní šablonu 3) Oddìlte kryt skøínì od tìla senzoru. 3 VNÌJŠÍ ROZMÌRY 5) Po zapojení bude nejdøíve pracovat pouze detekce pohybu v dané oblasti. Po pøibližnì 10 sekundách bude nastavena detekce pøítomnosti osob. 5 6) Urèete si detekèní prostor. Viz URÈENÍ DETEKÈNÍHO PROSTORU a POKYNY PRO MONTÁŽ 6 7) Zmìna detekèní periody pomocí nastavení èasového spínaèe (3). Tuto periodu lze nastavit na hodnoty 2, 15 nebo 60 sekund. 2

34 4 NASTAVENÍ... HLOUBKY PROSTORU A) Prostor, ve kterém se detekuje pohyb B-C) Prostor detekce pøítomnosti osob Nastavitelný rozsah: 4 Boèní pohled JAK ELIMINOVAT PROSTOR A nebo B Abyste mohli eliminovat prostor A nebo B, vypnìte seøizovací spínaè hloubky prostoru.... SEØÍZENÍ HLOUBKY PROSTORU Stisknìte vrchní nebo spodní hrany držáku èoèek.... SEØÍZENÍ ŠÍØKY PROSTORU Hloubka prostoru mùže být snadno seøízena prostøednictvím prizmatických èoèek nebo prostorové seøizovací šablony. Èelní pohled 3

35 5 NASTAVENÍ... NA ÚZKÝ DETEKÈNÍ PROSTOR - Vyjmìte obì prizmatické èoèky ze zadní strany skøínì. - Nastavte znaèku šipky tak, aby smìøovala na tu stranu, kde je nutné zakrytí. - Vra te prizmatické èoèky na pùvodní místo. Èelní pohled Šíøka prostoru... ELIMINACE BOÈNÍHO PROSTORU - Zakryjte stranu a), abyste zabránili detekci v prostoru A. - Zakryjte stranu c), abyste zabránili detekci v prostoru C. Støedový prostor Boèní prostor Èelní pohled POKYNY PRO MONTÁŽ Vyvarujte se umístìní pohybujících se objektù (napøíklad vývìsky, záclony, rostliny v kvìtináèích, atd.) v detekèním prostoru. 4

36 POKYNY PRO MONTÁŽ 1) Montážní výška je maximálnì 2,7 m (obr. 1). 2) Jestliže dojde k pøesahu detekèního prostoru k jinému senzoru, zmìòte spínaèem frekvenci (obr.2). K dispozici jsou kombinace 4 frekvencí pøi použití 2 kanálového pøepínaèe frekvencí. 3) Jestliže je detekèní prostor nastaven po zapnutí, bude nastaven na pøítomnost osoby a bude držet dveøe otevøeny po dobu danou detekèní periodou pøítomnosti osoby (2, 15, 60 sekund). Dveøe se zavøou, jakmile bude ukonèena perioda èasového spínaèe. Nepoužívejte systém bez krytu skøínì. Obr. 1 Obr. 2 DIAGRAM DETEKÈNÍHO PROSTORU H 2,00 2,20 2,50 2,70 A 1,10 1,20 1,40 1,50 B 0,55 0,60 0,70 0,75 C 0,06 0,07 0,08 0,09 E 1,90 2,10 2,30 2,50 F 0,20 0,22 0,24 0,26 G 0,08 0,09 0,10 0,11 5

37 ELEKTROINSTALACE Šedý Šedý Bílý Žlutý Zelený Napájení V Støídavý proud/stejnosmìrný proud COM N.O. N.C. Šedý Šedý Bílý Žlutý Zelený PROBLÉM MOŽNÁ PØÍÈINA ØEŠENÍ PROBLÉMU Bez provozu 1) Odpojení 1) Zkontrolujte vodièe a proveïte nápravu. 2) Nevhodné napìtí (nízké napìtí) 2) Použijte pøedepsané napìtí. Pøerušovaný 1) Okénko detekce je zakryto prachem, 1) Omyjte okénko mýdlovou vodou provoz kapkami vody, atd. (nepoužívejte øedidlo, benzin nebo alkohol). Provoz bez 1) Pohybující se objekty v prostoru detekce. 1) Odstraòte tyto objekty, nebo nastavte pøítomnosti nový prostor detekce. osoby 2) Silný zdroj elektromagnetických vln. 2) Pøesuòte tento zdroj mimo prostor dveøí. v prostoru 3) Aktivace zpùsobená psy nebo koèkami. 3) Bìžné. detekce 4) Prostor detekce pøesahuje k dalšímu senzoru. 4) Zmìòte nastavení frekvence. Všechny údaje uvedené v této publikaci jsou pouze informativní. Spoleènost CAME SPA si vyhrazuje právo provádìt zmìny technických parametrù, spojené s technologickými inovacemi svých výrobkù. 6

38 AUTOMATICKÉ DVEØE ÚZKOPÁSMOVÝ RADAR MR KONEKTOR 2 OTVOR PRO ŠROUB (Vzdálenost 125 mm) 3 SEØIZOVACÍ SPÍNAÈ HLOUBKY PROSTORU 4 PØEPÍNAÈ FREKVENCE (L/H) 5 DETEKÈNÍ ÈASOVÝ SPÍNAÈ (2, 7 nebo 15 sekund) 6 SEØIZENÍ ŠÍØKY PROSTORU DETEKCE 7 NASTAVENÍ PRAVÉHO A LEVÉHO ÚHLU 8 INDIKÁTOR ZAPOJENÍ A PROVOZU 9 OKÉNKO DETEKCE 1 TECHNICKÉ ÚDAJE Napájení Odbìr proudu Výstupní kontakt Zpùsob detekce Detekèní úhel Montážní výška Doba aktivace Výstupní prodleva Provozní teplota Hmotnost Indikátor napájení a provozu V støídavý a stejnosmìrný proud Maximálnì 200 ma N.O. 50 V - 0,3 A (odporové zatížení) Infraèervený odraz Pøibližnì 16 Maximálnì 2,7 m 2, 7, 15 sekund 0,5 s zpoždìní - 20 až + 55 C 190 g Svítící dioda pøi klidovém stavu. Nesvítící dioda pøi detekci. Obsah 1 TECHNICKÉ ÚDAJE MONTÁŽ A ZAPOJENÍ SCHÉMA PROSTORU DETEKCE VNÌJŠÍ ROZMÌRY POKYNY PRO MONTÁŽ ELEKTROINSTALACE NASTAVENÍ

39 2 MONTÁŽ A ZAPOJENÍ 1 3 Pøípravek pro vedení vodièù 1) Použijte montážní šablonu a vyvrtejte otvory. (Vìnujte pozornost pokynùm na montážní šablonì.) Pro šroub 4 mm musí být rozmìr otvoru 3,4 mm. Jestliže musí být vodièe ukryty, vyvrtejte pro nì otvor o prùmìru 8 mm. 4) Pøipevnìte jednotku pomocí montážních šroubù a pøipojte vodièe. (U nechránìných vodièù sejmìte pøípravek pro vedení vodièù.) 4 2 zapnutí 10 sekund pøítomnost A B 5) Po zapojení bude nejdøíve pracovat pouze detekce pohybu v dané oblasti. Po pøibližnì 10 sekundách bude nastavena detekce pøítomnosti osob. 5 2) Odstraòte montážní šablonu 3) Oddìlte kryt skøínì od tìla senzoru. 6) Urèete si detekèní prostor. Viz URÈENÍ DETEKÈNÍHO PROSTORU a POKYNY PRO MONTÁŽ 6 7) Zmìna detekèní periody pomocí nastavení èasového spínaèe (3). Tuto periodu lze nastavit na hodnoty 2, 7 nebo 15 sekund. 2

40 3 SCHÉMA PROSTORU DETEKCE 2,0 m (výška) Dveøe 2,2 m 2,5 m 2,7 m 4 VNÌJŠÍ ROZMÌRY 3

41 5 POKYNY PRO MONTÁŽ Vyvarujte se umístìní pohybujících se objektù (napøíklad vývìsky, záclony, rostliny v kvìtináèích, atd.) v detekèním prostoru. 1) Montážní výška je maximálnì 2,7 m (obr. 1). 2) Jestliže dojde k pøesahu detekèního prostoru k jinému senzoru, zmìòte spínaèem frekvenci (obr.2). K dispozici jsou kombinace 4 frekvencí pøi použití 2 kanálového pøepínaèe frekvencí. 3) Jestliže je detekèní prostor nastaven po zapnutí, bude nastaven na pøítomnost osoby a bude držet dveøe otevøeny po dobu danou detekèní periodou pøítomnosti osoby (2, 7, 15 sekund). Dveøe se zavøou, jakmile bude ukonèena perioda èasového spínaèe. Nepoužívejte systém bez krytu skøínì. Obr. 1 sekund Obr. 2 6 ELEKTROINSTALACE Šedý Žlutý Napájení V Støídavý proud/stejnosmìrný proud N.O. Šedý Žlutý 4

42 7 NASTAVENÍ 1... HLOUBKY PROSTORU Nastavitelný rozsah: 16 A) Prostor, ve kterém se detekuje pohyb B)-C)Prostor detekce pøítomnosti osob 2... ŠÍØKY PROSTORU DETEKCE JAK ELIMINOVAT PROSTOR 1, 2, 3 nebo 7, 8, 9 Abyste mohli eliminovat prostor 1, 2, 3 nebo 7, 8, 9, vypnìte spínaè nastavení hloubky prostoru. zapnuto vypnuto vypnuto zapnuto... PRAVOSTRANNÉ A LEVOSTRANNÉ ÚHLY 3 Nastavení vlevo: 8 Vpravo Nastavení šíøky prostoru detekce mùže být provádìno vlevo i vpravo v úhlu 8 na každou stranu. Vlevo Nastavení vpravo: 8 5

43 PROBLÉM MOŽNÁ PØÍÈINA ØEŠENÍ PROBLÉMU Bez provozu 1) Odpojení 1) Zkontrolujte vodièe a proveïte nápravu. 2) Nevhodné napìtí (nízké napìtí) 2) Použijte pøedepsané napìtí. Pøerušovaný 1) Okénko detekce je zakryto prachem, 1) Omyjte okénko mýdlovou vodou provoz kapkami vody, atd. (nepoužívejte øedidlo, benzin nebo alkohol). Provoz bez 1) Pohybující se objekty v prostoru detekce. 1) Odstraòte tyto objekty, nebo nastavte pøítomnosti nový prostor detekce. osoby 2) Silný zdroj elektromagnetických vln. 2) Pøesuòte tento zdroj mimo prostor dveøí. v prostoru 3) Aktivace zpùsobená psy nebo koèkami. 3) Bìžné. detekce 4) Prostor detekce pøesahuje k dalšímu senzoru. 4) Zmìòte nastavení frekvence. Všechny údaje uvedené v této publikaci jsou pouze informativní. Spoleènost CAME SPA si vyhrazuje právo provádìt zmìny technických parametrù, spojené s technologickými inovacemi svých výrobkù. 6
