Výkonné turbíny AGTOS

Transkript

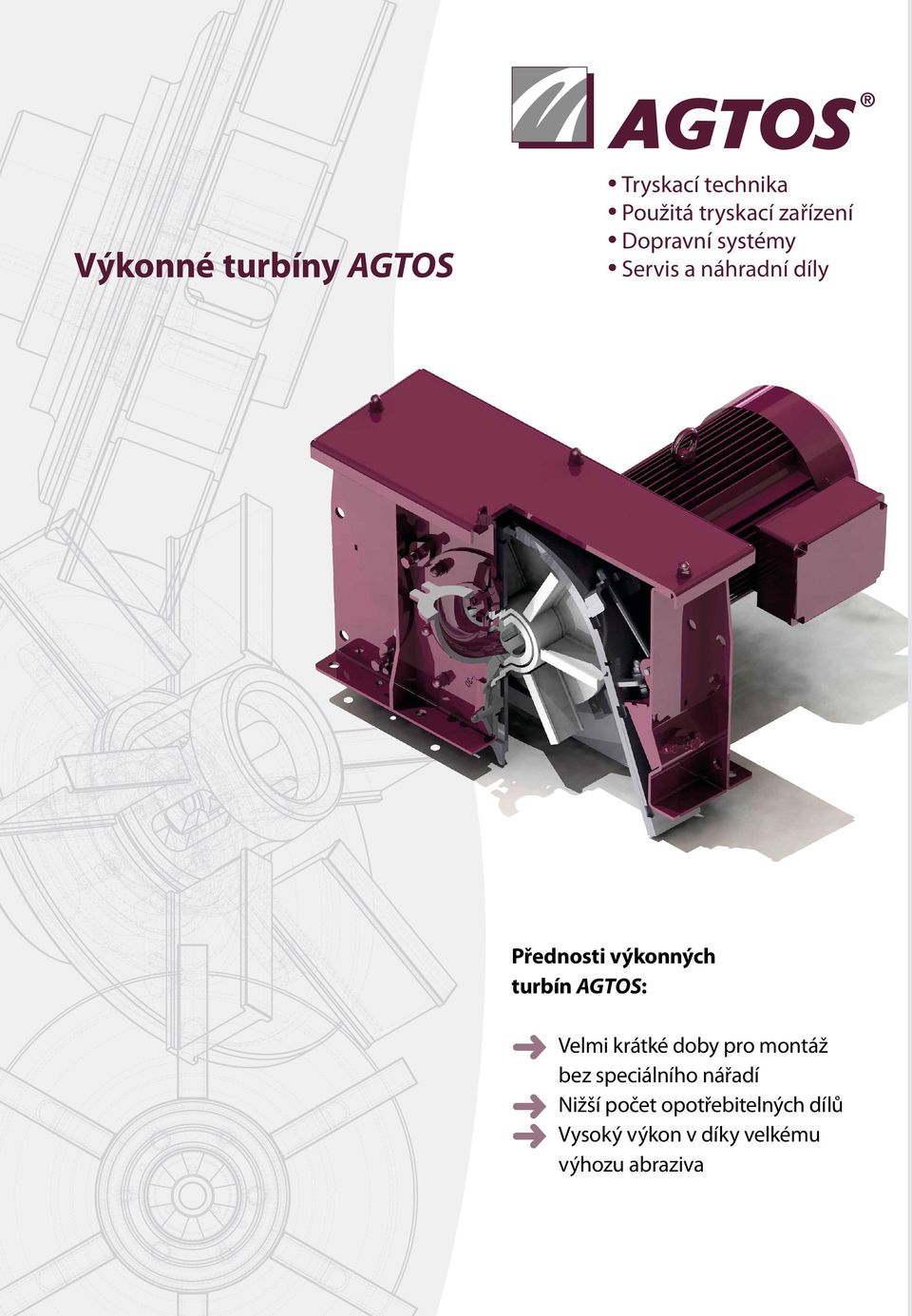

1 Výkonné turbíny AGTOS Tryskací technika Použitá tryskací zařízení Dopravní systémy Servis a náhradní díly Přednosti výkonných turbín AGTOS: Velmi krátké doby pro montáž bez speciálního nářadí Nižší počet opotřebitelných dílů Vysoký výkon v díky velkému výhozu abraziva

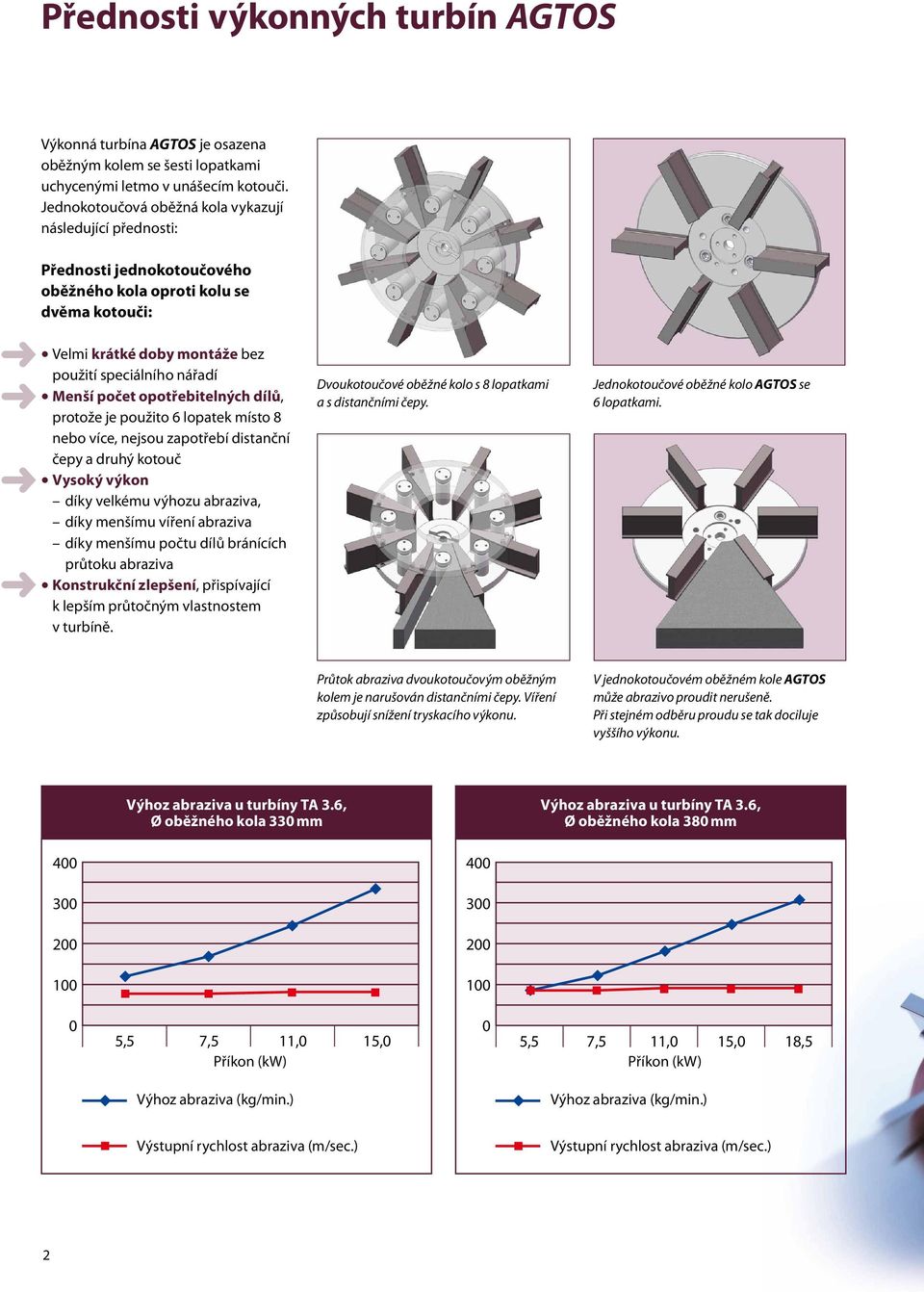

2 Přednosti výkonných turbín AGTOS Výkonná turbína AGTOS je osazena oběžným kolem se šesti lopatkami uchycenými letmo v unášecím kotouči. Jednokotoučová oběžná kola vykazují následující přednosti: Přednosti jednokotoučového oběžného kola oproti kolu se dvěma kotouči: Velmi krátké doby montáže bez použití speciálního nářadí Menší počet opotřebitelných dílů, protože je použito 6 lopatek místo 8 nebo více, nejsou zapotřebí distanční čepy a druhý kotouč Vysoký výkon díky velkému výhozu abraziva, díky menšímu víření abraziva díky menšímu počtu dílů bránících průtoku abraziva Konstrukční zlepšení, přispívající k lepším průtočným vlastnostem v turbíně. Dvoukotoučové oběžné kolo s 8 lopatkami a s distančními čepy Jednokotoučové oběžné kolo AGTOS se 6 lopatkami. 5,5 7,5 11,0 15,0 Průtok abraziva dvoukotoučovým oběžným kolem je narušován distančními čepy. Víření způsobují snížení tryskacího výkonu. V jednokotoučovém oběžném kole AGTOS může abrazivo proudit nerušeně. Při stejném odběru proudu se tak dociluje vyššího výkonu. Výhoz abraziva u turbíny TA 3.6, Ø oběžného kola 330 mm Výhoz abraziva u turbíny TA 3.6, Ø oběžného kola 380 mm ,5 7,5 11,0 15,0 Příkon (kw) 0 5,5 7,5 11,0 15,0 18,5 Příkon (kw) Výhoz abraziva (kg/min.) Výhoz abraziva (kg/min.) Výstupní rychlost abraziva (m/sec.) Výstupní rychlost abraziva (m/sec.) 2

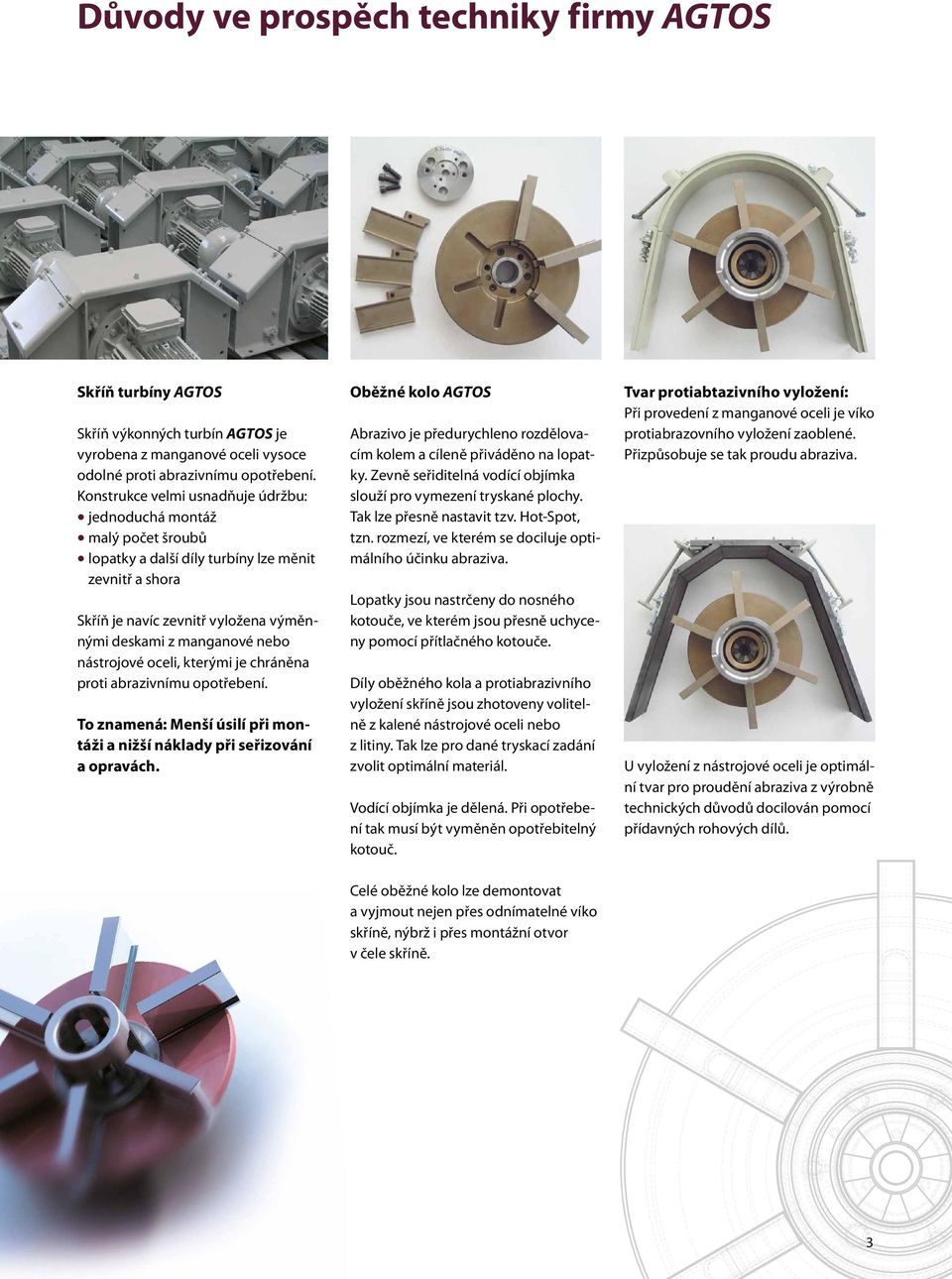

3 Důvody ve prospěch techniky firmy AGTOS Skříň turbíny AGTOS Skříň výkonných turbín AGTOS je vyrobena z manganové oceli vysoce odolné proti abrazivnímu opotřebení. Konstrukce velmi usnadňuje údržbu: jednoduchá montáž malý počet šroubů lopatky a další díly turbíny lze měnit zevnitř a shora Skříň je navíc zevnitř vyložena výměnnými deskami z manganové nebo nástrojové oceli, kterými je chráněna proti abrazivnímu opotřebení. To znamená: Menší úsilí při montáži a nižší náklady při seřizování a opravách. Oběžné kolo AGTOS Abrazivo je předurychleno rozdělovacím kolem a cíleně přiváděno na lopatky. Zevně seřiditelná vodící objímka slouží pro vymezení tryskané plochy. Tak lze přesně nastavit tzv. Hot-Spot, tzn. rozmezí, ve kterém se dociluje optimálního účinku abraziva. Lopatky jsou nastrčeny do nosného kotouče, ve kterém jsou přesně uchyceny pomocí přítlačného kotouče. Díly oběžného kola a protiabrazivního vyložení skříně jsou zhotoveny volitelně z kalené nástrojové oceli nebo z litiny. Tak lze pro dané tryskací zadání zvolit optimální materiál. Vodící objímka je dělená. Při opotřebení tak musí být vyměněn opotřebitelný kotouč. Tvar protiabtazivního vyložení: Při provedení z manganové oceli je víko protiabrazovního vyložení zaoblené. Přizpůsobuje se tak proudu abraziva. U vyložení z nástrojové oceli je optimální tvar pro proudění abraziva z výrobně technických důvodů docilován pomocí přídavných rohových dílů. Celé oběžné kolo lze demontovat a vyjmout nejen přes odnímatelné víko skříně, nýbrž i přes montážní otvor v čele skříně. 3

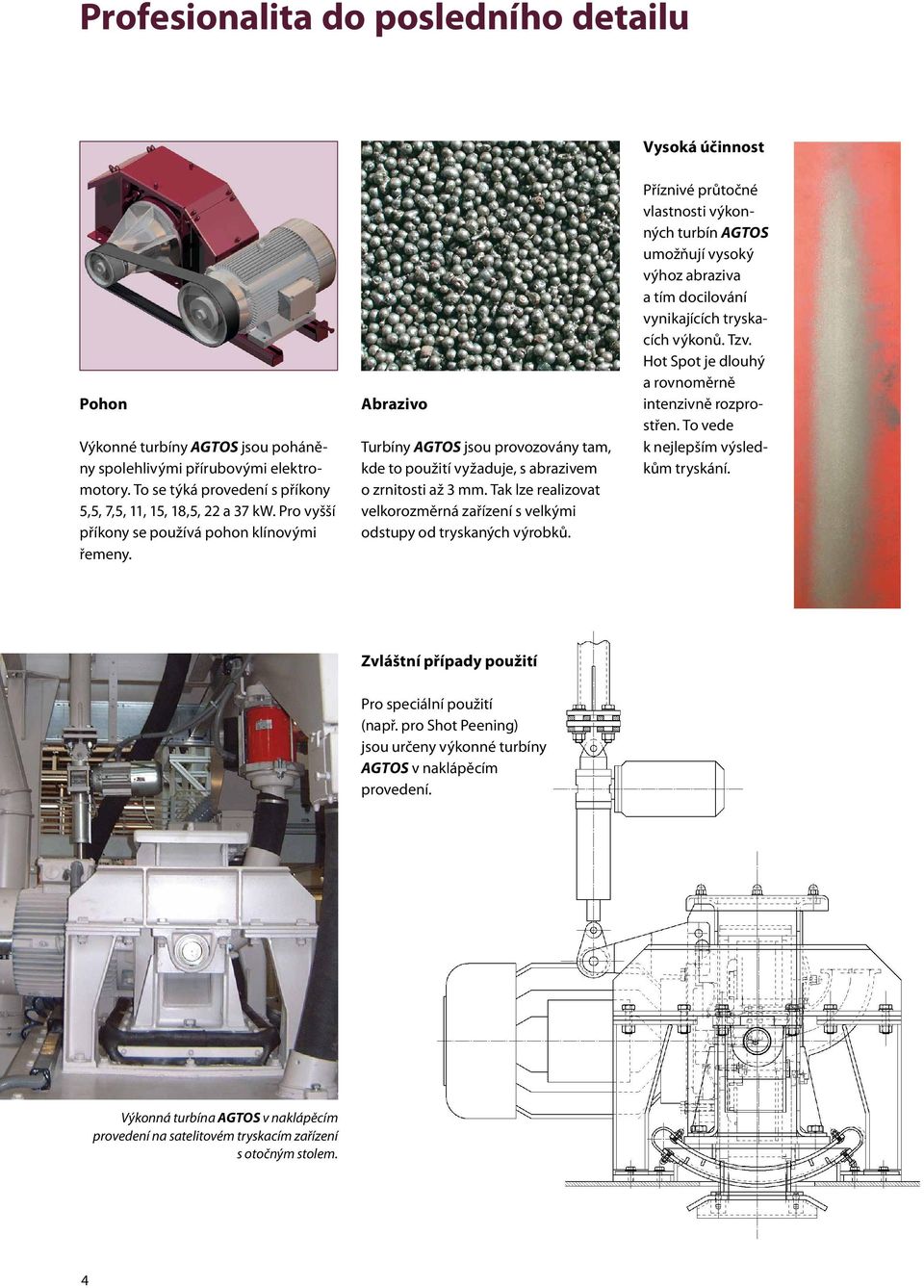

4 Profesionalita do posledního detailu Vysoká účinnost Pohon Výkonné turbíny AGTOS jsou poháněny spolehlivými přírubovými elektromotory. To se týká provedení s příkony 5,5, 7,5, 11, 15, 18,5, 22 a 37 kw. Pro vyšší příkony se používá pohon klínovými řemeny. Abrazivo Turbíny AGTOS jsou provozovány tam, kde to použití vyžaduje, s abrazivem o zrnitosti až 3 mm. Tak lze realizovat velkorozměrná zařízení s velkými odstupy od tryskaných výrobků. Příznivé průtočné vlastnosti výkonných turbín AGTOS umožňují vysoký výhoz abraziva a tím docilování vynikajících tryskacích výkonů. Tzv. Hot Spot je dlouhý a rovnoměrně intenzivně rozprostřen. To vede k nejlepším výsledkům tryskání. Zvláštní případy použití Pro speciální použití (např. pro Shot Peening) jsou určeny výkonné turbíny AGTOS v naklápěcím provedení. Výkonná turbína AGTOS v naklápěcím provedení na satelitovém tryskacím zařízení s otočným stolem. 4

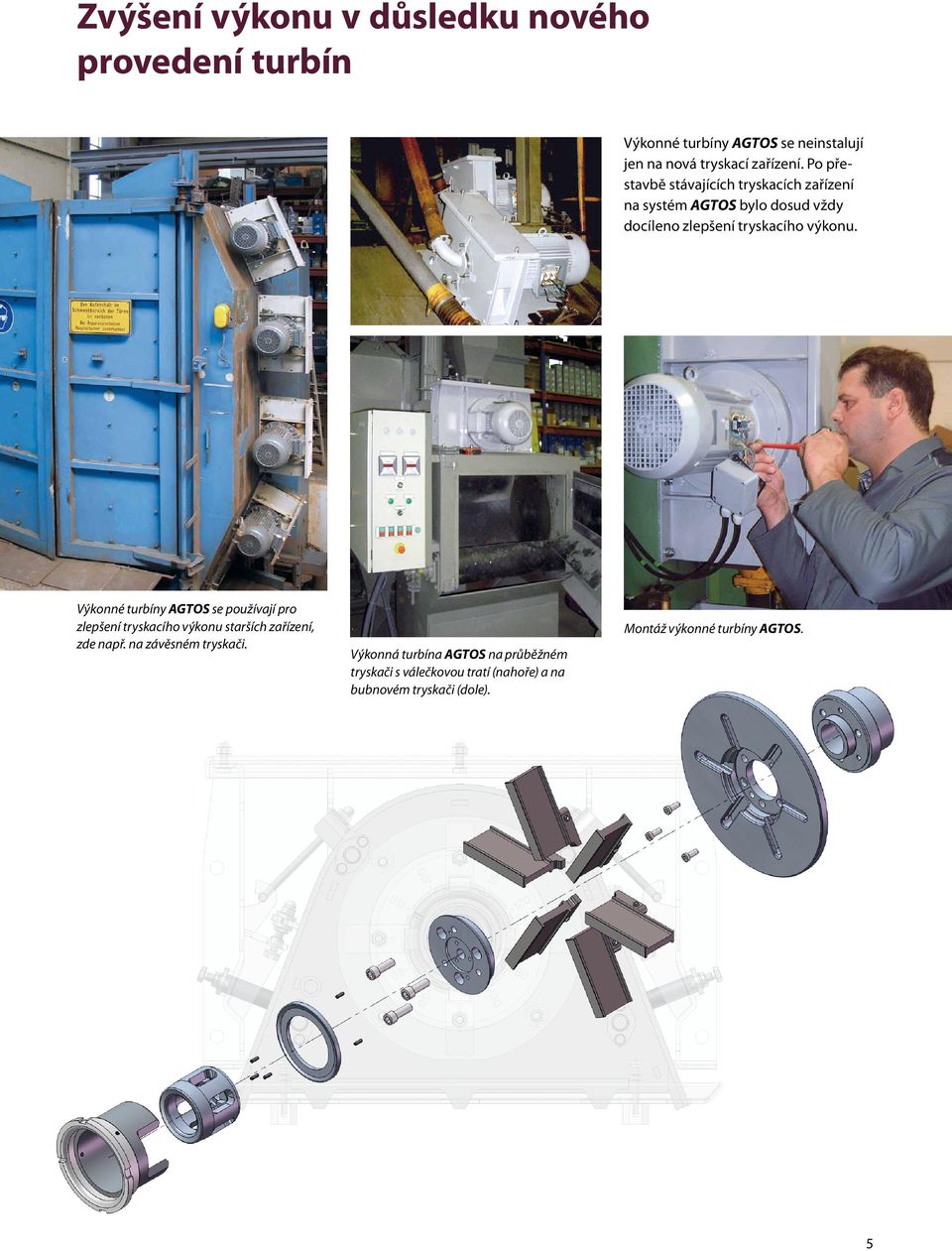

5 Zvýšení výkonu v důsledku nového provedení turbín Výkonné turbíny AGTOS se neinstalují jen na nová tryskací zařízení. Po přestavbě stávajících tryskacích zařízení na systém AGTOS bylo dosud vždy docíleno zlepšení tryskacího výkonu. Výkonné turbíny AGTOS se používají pro zlepšení tryskacího výkonu starších zařízení, zde např. na závěsném tryskači. Výkonná turbína AGTOS na průběžném tryskači s válečkovou tratí (nahoře) a na bubnovém tryskači (dole). Montáž výkonné turbíny AGTOS. 5

6 AGTOS-Inside Vedle výměny kompletních turbín nabízíme i rekonstrukční sadu AGTOS-Inside. Do stávající ještě funkční skříně turbíny se instaluje vnitřek turbíny AGTOS. Tak existuje možnost volby mezi dvěma alternativami: Turbína před přestavbou firmou AGTOS. Alternativa 1: Vymění se oběžné kolo, lopatky, vodící objímka, rozdělovací kolo a nátoková trubka. Lze využít stávající díly protiabrazivního vyložení skříně turbíny. Pro použití sady AGTOS-Inside musí být splněny konstrukční předpoklady, které musí být nejprve ověřeny. Oslovte nás, prosím. Alternativa 2: Při té jsou, navíc k alternativě 1, vyměněny i díly protiabrazovního vyložení skříně, vyložení víka a bočních stěn. Tak lze redukovat investiční náklady na docílení zlepšených výsledků tryskání. ~11 ~15 Přednosti protiabrazivního vyložení AGTOS oproti vyložení jiných turbín: plná síla materiálu v oblasti tryskání delší životnosti Turbína se sadou AGTOS-Inside: Nová nátoková trubka Speciální upevnění bočního vyložení Oběžné kolo AGTOS bez distančních čepů, se šesti lopatkami. Přednost: Větší výhoz abraziva při stejném odběru proudu. Opce: Nové protiabrazivní vyložení víka a bočních stěn. Přednost: Delší životnost díky silnějšímu materiálu. Prodloužený přesah protiabrazivního vyložení chrání skříň tryskače. 6

7 Související konstrukční podskupiny Dávkovací přidělovací šoupátko (regulovatelné elektronikou z ovládací skříně) Přidělovací šoupátko (ručně seřiditelné) Přívod abraziva k turbínám může být proveden přes přidělovací šoupátka nebo přes magnetické ventily (Magna- Valve). Přidělovací šoupátka AGTOS se používají pro všechny běžné typy tryskacích zařízení. Jsou velmi spolehlivá a lze je použít i pro turbíny jiných výrobců. Množství abraziva se nastavuje ručně pomocí stavěcího šroubu. Další vývoj představují dávkovací přidělovací šoupátka, regulovatelná elektronicky z ovládací skříně. V případech, kdy je třeba velmi exaktně definovat množství abraziva protékající turbínou, se používají magnetické ventily. Díky přesně stanovenému průtočnému množství abraziva lze pak procesy tryskání přesně reprodukovat. Magnetická pole dávkují průtok abraziva (Magna-Valve). Pro určité tryskací úlohy, např. pro Shot Peening, je výhodné vybavit turbíny regulací otáček pomocí frekvenčního měniče. Tím je umožněna plynulá změna rychlosti otáčení poháněcích elektromotorů turbín. 7

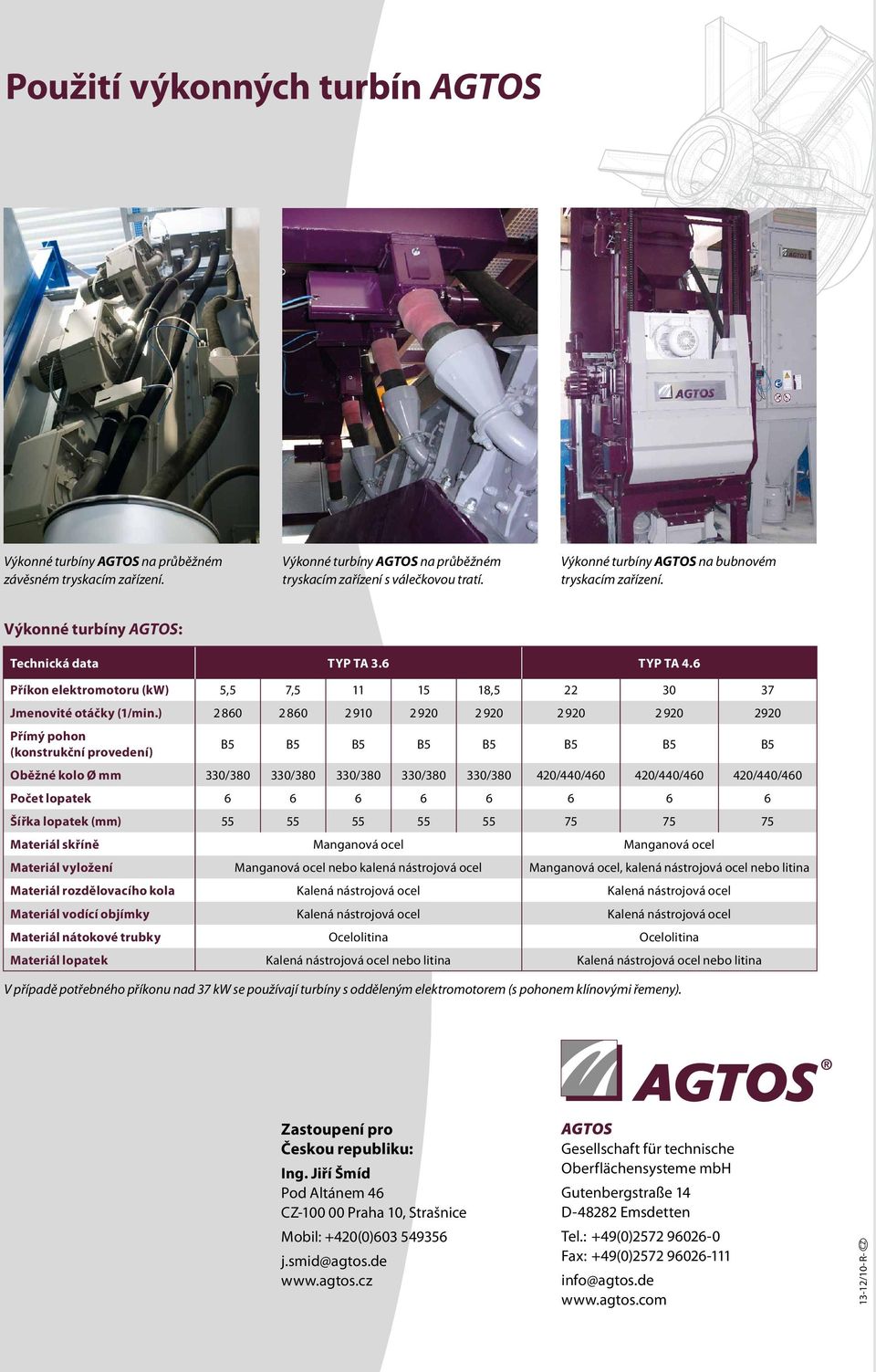

8 Použití výkonných turbín AGTOS Výkonné turbíny AGTOS na průběžném závěsném tryskacím zařízení. Výkonné turbíny AGTOS na průběžném tryskacím zařízení s válečkovou tratí. Výkonné turbíny AGTOS na bubnovém tryskacím zařízení. Výkonné turbíny AGTOS: Technická data TYP TA 3.6 TYP TA 4.6 Příkon elektromotoru (kw) 5,5 7, , Jmenovité otáčky (1/min.) Přímý pohon (konstrukční provedení) B5 B5 B5 B5 B5 B5 B5 B5 Oběžné kolo Ø mm 330/ / / / / /440/ /440/ /440/460 Počet lopatek Šířka lopatek (mm) Materiál skříně Manganová ocel Manganová ocel Materiál vyložení Manganová ocel nebo kalená nástrojová ocel Manganová ocel, kalená nástrojová ocel nebo litina Materiál rozdělovacího kola Kalená nástrojová ocel Kalená nástrojová ocel Materiál vodící objímky Kalená nástrojová ocel Kalená nástrojová ocel Materiál nátokové trubky Ocelolitina Ocelolitina Materiál lopatek Kalená nástrojová ocel nebo litina Kalená nástrojová ocel nebo litina V případě potřebného příkonu nad 37 kw se používají turbíny s odděleným elektromotorem (s pohonem klínovými řemeny). Zastoupení pro Českou republiku: Ing. Jiří Šmíd Pod Altánem 46 CZ Praha 10, Strašnice Mobil: +420(0) j.smid@agtos.de AGTOS Gesellschaft für technische Oberflächensysteme mbh Gutenbergstraße 14 D Emsdetten Tel.: +49(0) Fax: +49(0) info@agtos.de /10-R- CZ
