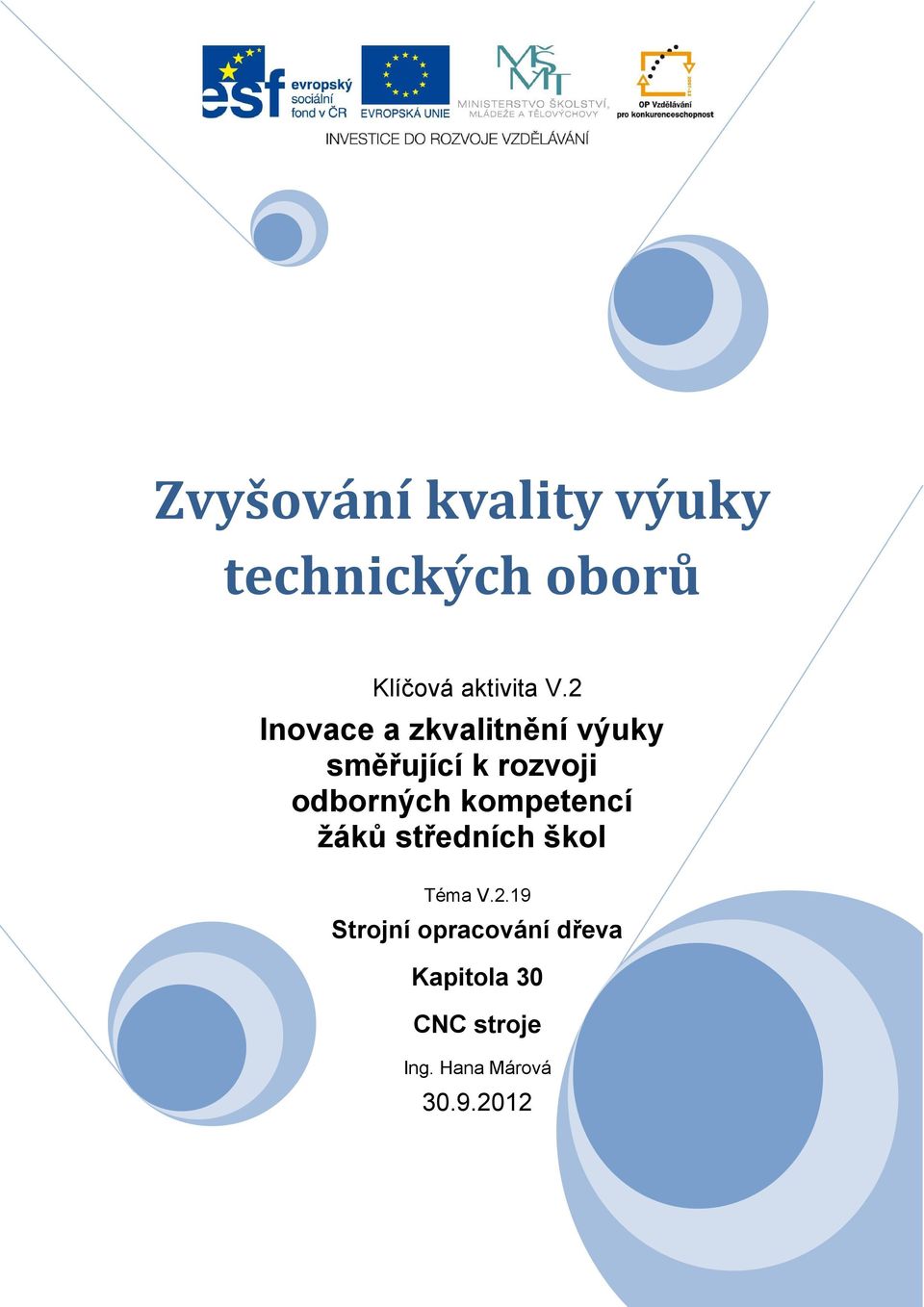

1 Zvyšování kvality výuky technických oborů Klíčová aktivita V.2 Inovace a zkvalitnění výuky směřující k rozvoji odborných kompetencí žáků středních škol Téma V.2.19 Strojní opracování dřeva Kapitola 30 CNC stroje Ing. Hana Márová

2 Obsah 1 ÚVOD - ANOTACE CNC STROJE DOPORUČENÁ LITERATURA POUŽITÁ LITERATURA SEZNAM OBRÁZKŮ... 8

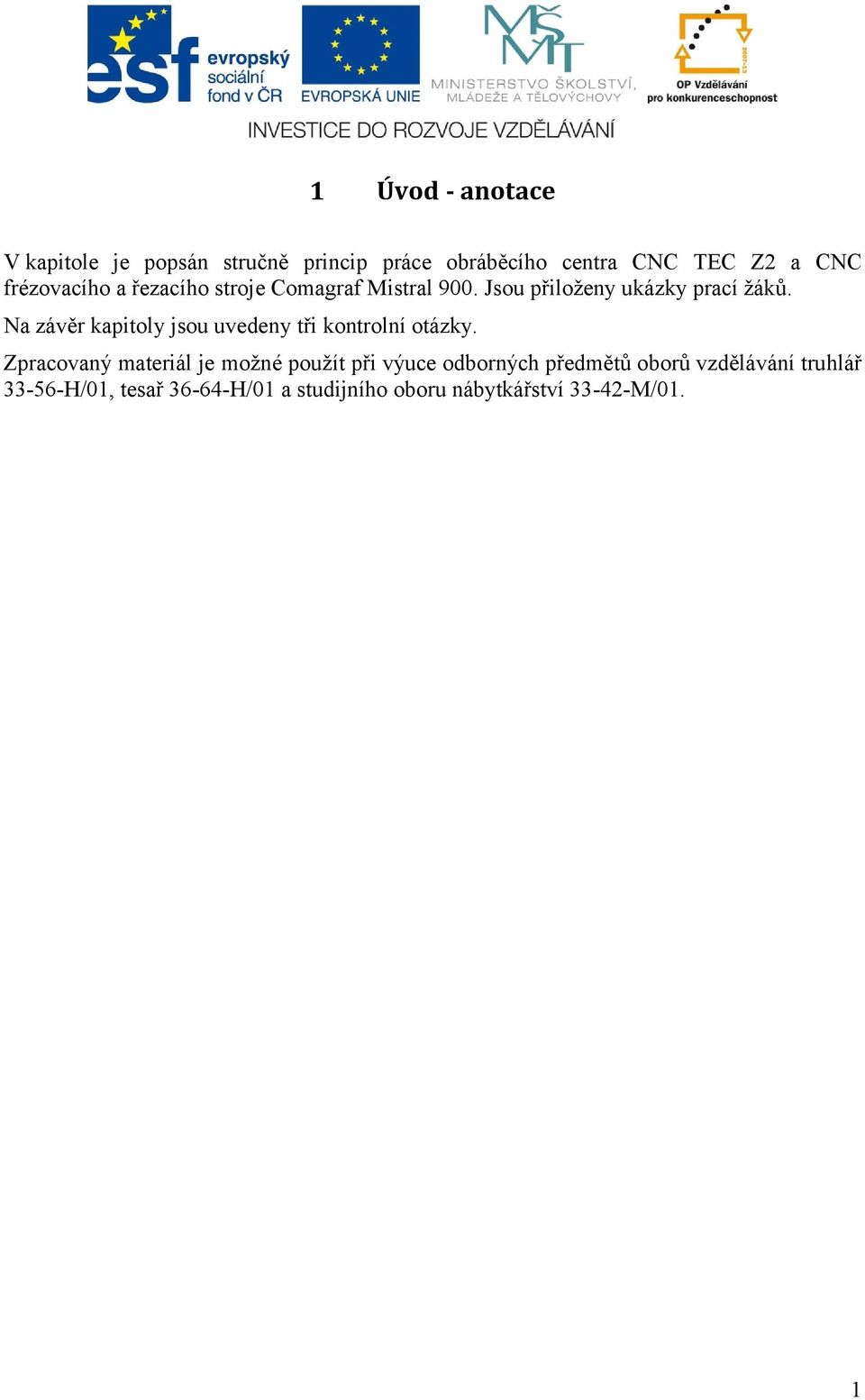

3 1 Úvod - anotace V kapitole je popsán stručně princip práce obráběcího centra CNC TEC Z2 a CNC frézovacího a řezacího stroje Comagraf Mistral 900. Jsou přiloženy ukázky prací žáků. Na závěr kapitoly jsou uvedeny tři kontrolní otázky. Zpracovaný materiál je možné použít při výuce odborných předmětů oborů vzdělávání truhlář H/01, tesař H/01 a studijního oboru nábytkářství M/01. 1

4 2 CNC stroje Obráběcí centrum CNC TEC Z2 Centrum je vhodné pro malé a střední firmy, které vyrábí nábytek z velkoplošného materiálu i z masivu. Stroj je ovládán programovací jednotkou a pracuje v systému PENTA, to znamená, že stroj slouží pro rozšíření počtu os při použití úhlové hlavy Penta. Hlava je vybavena automatickým naklápěním nástroje v rozsahu od 0 do 100. Upnuté nástroje se vyměňují automaticky. Ze zásobníku se nastavují automaticky různé typy nástrojů ( stopkové frézy, vrtáky i pilové kotouče ) podle zadaného programu. Dílec se upíná na pracovním stole pomocí podtlakových přísavek a upínek. Při spuštění programu se upraví postupně poloha všech přísavek a trámců na pracovním stole do požadované pozice. Během této fáze je trámec s přísavkami uvolněný pro možnost manipulace s dílcem. Jakmile se operace ukončí, je celý pracovní stůl zablokovaný. Obsluha potvrdí upnutí dílce a pokračuje se v obrábění, nastaveném na počítačové jednotce. Mezi hlavní pracovní části patří frézovací agregát. Vřeteno může frézovat plošný materiál i rozpracované obrobky. Můžeme pracovat s malými stopkovými nástroji a také s nástroji velkých průměrů. Stroj může použít i úhlové hlavy různého typu. Vrtat můžeme do ploch i bočních ploch. Drážkovacím kotoučem zhotovíme drážku průběžnou i neprůběžnou. Pohyblivá pracovní hlava je opatřená krytem a celý stroj odpovídá bezpečnostním normám. Obrázek 1. Pohled na části stroje pohled na stroj pracovní stůl s přísavkami přísavky pracovní jednotka dlabací jednotka pracovní hlava a programovací jednotka 2

5 upnutí nástrojů vrtací nástroje vrtací zařízení CNC frézovací a řezací stroj Comagraf Mistral 900 Jedná se o frézovací a řezací stroj, který řídí řadu pracovních agregátů instalovaných na vřeteníku stroje. Stroj může gravírovat, frézovat, vyřezávat, profilovat, vyvrtávat, řezat závity a popisovat. Může opracovávat frézovatelné kovy, plasty, akryláty, dřevo, MDF, měkké materiály i některý karton. Stroje mohou skenovat 3D tvary. Stroj se skládá ze dvou částí : řídící jednotky a samotného stroje. Řídící jednotka je elektronické zařízení, které ovládá pohyby stroje a vřeteník. Ten se pohybuje vlevo, vpravo, nahoru a dolů. Portál se pohybuje dopředu a dozadu. Pod vřeteníkem je pracovní stůl vybavený vakuovým přísavným systémem pro připevnění materiálu. Může tam být i T drážka nebo MDF deska. Mechanický a laserový skener slouží k přenesení tvaru do souboru. Stroj si ukládá polohu do os x, y, z. Mistral byl zhotoven pro použití v dílnách, laboratořích, výrobních linkách apod. 1. řídící jednotka 2. vřeteník 3. pracovní stůl 4. nouzová tlačítka Obrázek 2. Schéma a pohled na stroj a jeho části koník 3

6 upínací hlava pro další čtvrtou osu horní fréza posun vřetena Obrázek 3. Ukázky prací na stroji Kontrolní otázky : 1. Co znamená systém PENTA? 2. Jak se ovládá obráběcí CNC stroj? 3. Jaké části obsahuje CNC frézovací a řezací stroj? 4

7 3 Doporučená literatura 1. Janíček,Vozár, Zbořil : Výrobní zařízení pro učební obory zpracování dřeva, Informatorium Praha 1995, ISBN Janíček : Strojnictví, stroje a zařízení pro zpracování dřeva, Sobotáles 2000, ISBN

8 4 Použitá literatura 1. Manuál pro použití CNC Mistrál 900, vydáno v Poříčí nad Sázavou Manuál pro obráběcí centrum CNC TECH Z2, vydáno SCM GROUP S.P.A Via Emilia, Rimini-Haly 3. Internet ; Z2 6

9 7

10 5 Seznam obrázků Obrázek 1. Pohled na části stroje.2 Obrázek 2. Schéma a pohled na stroj a jeho části 3 Obrázek 3. Ukázky prací na stroji 4 8
