1 Zvyšování kvality výuky technických oborů Klíčová aktivita V.2 Inovace a zkvalitnění výuky směřující k rozvoji odborných kompetencí žáků středních škol Téma V.2.17 Technická příprava výroby Kapitola 10 Výroba zásuvek Ing. Hana Márová

2 Obsah 1 ÚVOD - ANOTACE VÝROBA ZÁSUVEK DOPORUČENÁ LITERATURA POUŽITÁ LITERATURA SEZNAM OBRÁZKŮ... 7

3 1 Úvod - anotace Kapitola popisuje, z čeho se skládá zásuvka. Rozděluje zásuvky z různých hledisek. Jsou zde stručně popsány dřevěné zásuvky pravoúhlého průřezu, dřevěné tvarované zásuvky, zásuvky vyráběné z plastů a systémem Folding. Na závěr kapitoly jsou uvedeny tři kontrolní otázky. Zpracovaný materiál je možné použít při výuce odborných předmětů oborů vzdělávání truhlář H/01, tesař H/01 a studijního oboru nábytkářství M/01. 1

4 2 Výroba zásuvek Charakteristika zásuvek a jejich rozdělení Z výrobního hlediska je zásuvka sestavou několika dílců, spojených do krabicového tvaru. Skládá se z čela, předku, boků, zad a dna. Obrázek 1. Dílce zásuvky 1. čelo 2. předek 3. boky 4. záda 5. dno 6. korpus Čelo zásuvky může tvořit zároveň i její předek, který byl s boky zásuvky spojen nejčastěji na ozuby, výjimečně i na svlak. V průmyslové výrobě se čelo, které se připevňuje na předek, opracovává spolu s plošnými dílci. Má stejné provedení i povrchovou úpravu. Čelo se na předek šroubuje v předmontáži. Podle umístění v nábytku rozlišujeme zásuvky vnější ( čelo je součástí předních ploch výrobků, zásuvka se dá vysunout bez otevření dveří ) a zásuvky vnitřní ( jsou přístupné po otevření dveří nábytku, mívají snížený předek tzv. anglické zásuvky nebo polozásuvky ). Podle způsobu výroby a podle tvaru můžeme zásuvky rozdělit na zásuvky dřevěné pravoúhlého průřezu, dřevěné tvarované a tvarované z plastů. Podle způsobu montáže rozlišujeme zásuvky spojované lepením a na sucho. Obrázek 2. Typy vnitřních zásuvek Dřevěné zásuvky pravoúhlého průřezu K výrobě korpusů se používají nejčastěji bukové přířezy, překližky tloušťky 8 mm a více, dřevotřískové a dřevovláknité dýhované desky. Na dno se používá překližka tlustá 4 5 mm nebo dřevovláknitá deska tlustá 3,3 5 mm. Dílce korpusu zásuvky se spojují na ozuby nebo kolíky, vložené péro i vruty. Dno se obvykle upevňuje do drážky, vyfrézované z vnitřní strany korpusu. Pokud je dno v polodrážce, připevňuje se kovovými spojovacími prostředky. Korpus zásuvky se lepí a před lepením musí být jeho vnitřní plochy a dno obroušené a povrchově 2

5 dokončené. Zásuvky se stáhnou a kontroluje se jejich pravoúhlost. Lepidlo může vytvrzovat i mimo stahovací přípravek. Z vnitřních stran spojů se očistí vytrysklé lepidlo. Poté se zásuvky brousí a upravují z vnější strany. Nejčastěji se používají na lepení lepidla PVAC. Dřevěné tvarované zásuvky Vyrábějí se ze souborů dýh nebo z dřevovláknitých desek lisováním ve vyhřívaných formách. Dýhy mají lichý počet vrstev, které jsou vyvázány pod úhlem 90. Záda se zhotovují z buku a mezi stěny výlisku se připevňují lepidlem a drátěnkami. Před upevněním zad se výlisek obrousí a povrchově upraví. Zásuvka nemá předek. Čelo má podle výlisku vyfrézovanou drážku a připevní se přímo na výlisek. Obrázek 3. Druhy dřevěných tvarovaných zásuvek Při lisování zásuvek se může postupovat tak, že se vylisuje široký pás ( několik korpusů najednou ) a ten se potom rozřezává na jednotlivé pásy. Na vnitřní straně se frézují drážky pro dno, brousí se obě strany a povrchově upravují. Dno se opracovává zvlášť nebo společně s výliskem. Tento druh výlisku se používá také pro výrobu vnitřních zásuvek. Zásuvky tvarované z plastů Vyrábějí se vakuovým tvarováním, tvarovým lisováním nebo výtlačným lisováním. U prvních dvou způsobů výroby má zásuvka šikmé stěny a zaoblené rohy. Je zhotovená kompletní zásuvka i se dnem. Mohou být zhotoveny jako vnější i vnitřní. U výtlačného lisování se zásuvka podobá dřevěné pravoúhlé zásuvce. Obvodové dílce se spojují profily. Vyrábějí se jen vnější zásuvky. Obrázek 4. Výtlačně lisovaná zásuvka 3

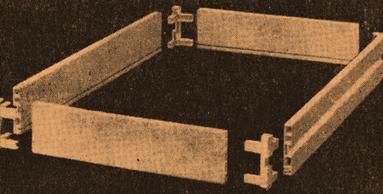

6 Obrázek 5. Systém Folding Zásuvky vyráběné systémem Folding Tímto způsobem můžeme vyrobit zásuvky pravoúhlého průřezu z různých konstrukčních materiálů. Celý obvod korpusu se jako jeden dílec zadýhuje, opatří fólií, zhotoví se na něm drážky pro dno a pro vodící lišty, provede se povrchová úprava apod. Pak se v místech rohových spojů vyfrézují z vnitřní strany pokosy pod úhlem 90. Pokud je deska odýhovaná krátkovláknou dýhou ( dub ), nebo reaktoplastickou fólií, profrézování musí být úplné i přes plášť. Profrézované místo se podlepí speciální fólií a celý korpus zůstává pohromadě. U dýhy s dlouhými vlákny ( ořech ), nebo termoplastické fólie, se plášť jen nařízne. Při montáži se do pokosů vstříkne lepidlo a korpus se slisuje. Kombinuje se dispersní lepidlo s tavným. Napřed se do 2 / 3 tloušťky desky ve spáře vstřikne lepidlo PVAC a po stočení korpusu, před lisováním se vstříkne tavné lepidlo z vnitřní strany spoje. To prostoupí až k lepidlu PVAC. Pomocí tavného lepidla se dosahuje v krátké době manipulační pevnosti spoje. Konečnou pevnost dodává dispersní lepidlo. Tento způsob výroby se dá použít i při výrobě podnoží nebo korpusů malých skřínek. Předností této výroby je také to, že kresba může probíhat po celém obvodě a plynule přechází z plochy dílce na boky. Kontrolní otázky : 1. Musí mít zásuvka vždy čelo a předek? 2. Jak vypadají polozásuvky? 3. Jakým způsobem se vyrábí zásuvky systémem Folding? 4

7 3 Doporučená literatura 1. Alois Uhlíř : Technologie II pro studijní obor nábytkářství, Informatorium Praha 2003, ISBN P. Král, A. Uhlíř, J. Vlasák : Technologie III pro studijní obor nábytkářství, Informatorium Praha 2003, ISBN

8 4 Použitá literatura 1. Ing. Jindřich Drápela a kolektiv : Výroba nábytku Technologie, Nakladatelství technické literatury Praha 1980, Ing. Jindřich Drápela : Technologie nábytku pro 4.ročník SPŠ dřevařských, Nakladatelství technické literatury Praha 1979, Alois Uhlíř :Technologie II pro studijní obor nábytkářství, Informatorium Praha 1993, ISBN X 4. P. Král, A. Uhlíř, J. Vlasák : Technologie III pro studijní obor nábytkářství Informatorium Praha 2003, ISBN Kolektiv autorů : Dřevařská technická příručka, Nakladatelství technické literatury Praha 1970, A. Uhlíř, J. Vlasák : Technologie výroby nábytku III pro 4. ročník studijního oboru Nábytkářství, Informatorium Praha 1993, ISBN

9 5 Seznam obrázků Obrázek 1. Dílce zásuvky.2 Obrázek 2. Typy vnitřních zásuvek..2 Obrázek 3. Druhy dřevěných tvarovaných zásuvek.3 Obrázek 4. Výtlačně lisovaná zásuvka.3 Obrázek 5. Systém Folding..4 7
