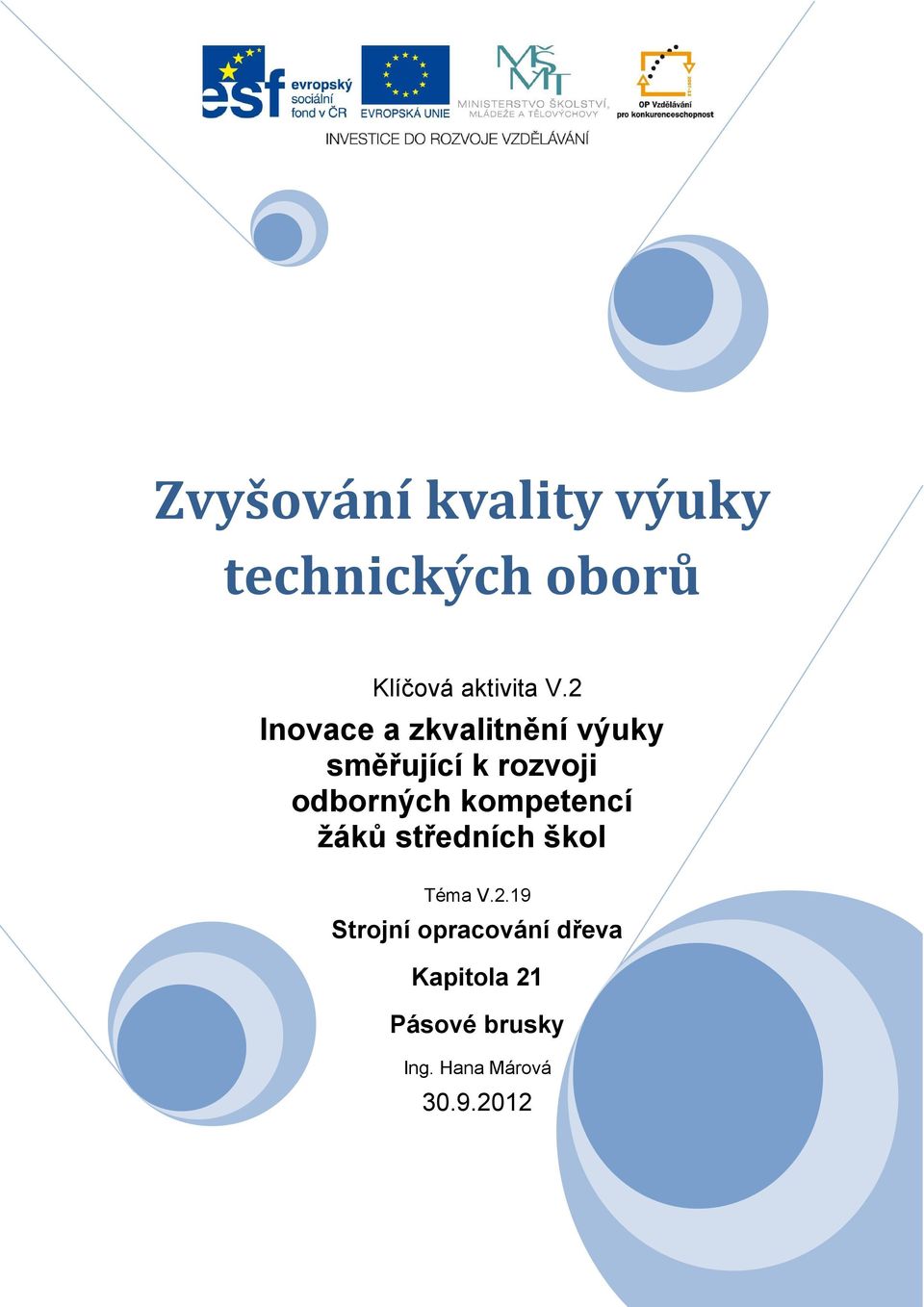

1 Zvyšování kvality výuky technických oborů Klíčová aktivita V.2 Inovace a zkvalitnění výuky směřující k rozvoji odborných kompetencí žáků středních škol Téma V.2.19 Strojní opracování dřeva Kapitola 21 Pásové brusky Ing. Hana Márová

2 Obsah 1 ÚVOD - ANOTACE PÁSOVÉ BRUSKY DOPORUČENÁ LITERATURA POUŽITÁ LITERATURA SEZNAM OBRÁZKŮ... 7

3 1 Úvod - anotace V kapitole jsou popsány úzkopásové a širokopásové brusky. Je popsán i způsob práce na stroji. Na závěr kapitoly jsou uvedeny tři kontrolní otázky. Zpracovaný materiál je možné použít při výuce odborných předmětů oborů vzdělávání truhlář H/01, tesař H/01 a studijního oboru nábytkářství M/01. 1

4 2 Pásové brusky Brusky se používají na srovnávání a tloušťkovou egalizaci plošných dílců, na vyrovnání a vyhlazení plochy pro další povrchovou úpravu, na zdrsňování ploch před lepením pro zlepšení přilnavosti lepidel. Pásové brusky se dělí na vodorovné, svislé se sklopným ramenem a zvláštní. Vodorovné pásové brusky se dělí podle šířky pásu na úzkopásové a širokopásové. Úzkopásové brusky Šířka pásu se pohybuje do 300 mm. Mohou být horní, spodní, jedno i více pásové. Pracovním nástrojem je úzký nekonečný brousící pás, který obíhá rovnoměrnou rychlostí po kotoučových pásovnicích. Jedna z pásovnic je hnací, druhá napínací. Při broušení se používá horní nebo spodní větev brousícího pásu. Při použití horní A) větve tvoří oporu nepohyblivý stůl a obrobek se k pásu přitlačuje shora. Při broušení tvarovaných dílců se opora pod pásem nepoužívá. Při použití spodní větve (B) pásu je obrobek uložený na pohyblivém stole a pohybující se pás je přitlačován k obrobku přítlačnou patkou nebo trámcem. Nejjednodušší přítlačná patka se ovládá ručně. Pohybuje se podél pásu na vodících tyčích. Zdokonalené stroje mají dílce přidržovány ke stolu vakuovými přísavkami. Obrázek 1. Schéma úzkopásové brusky hnací pásovnice pás hnaná pásovnice pohyblivý stůl s motorem ( napínací ) Obrázek 2. Pohled na stroj 2

5 Často se používají brusky se dvěma brousícími pásy s protisměrným pohybem. Každý pás je poháněn samostatným elektromotorem. Přítlačné zařízení tvoří trámec, ve kterém je pneumatický polštář. Napřed se dílec brousí pod prvním brousícím pásem, Po průchodu dílce pod pásem se trámec samočinně zdvihne a totéž se opakuje při průchodu dílce pod druhým pásem. Popis obrázku dvoupásové brusky : 1. sací nástavec 2.2a brousící pásy 3. lamelový pás 4. vzdušnice přítlačného trámce 5. ocelový pás 6. páka pro nastavení pracovní šířky (a) 7. posouvací pás 8. trysky ofukovacího zařízení 9. kladička, která ovládá přítlačný trámec 10. vodící pravítko 11. obráběný dílec 12. lamely Obrázek 3. Schéma dvoupásové brusky Širokopásové brusky Mají pás široký nad 300 mm. Mohou být jedno a vícepásové. Brusky se vyrábějí ve dvou základních variantách : brusky se stykovou válcovou pásovnicí mají na povrchu válce pryžovou vrstvu a tvoří úzkou brousící plochu ; brusky s přítlačným polštářem se používají pro jemné a velmi jemné broušení. Šířka polštáře je mm. Pás se méně zanáší. Stůl je přestavitelný na výšku. Obrázek 4. Pohled na stroj a jeho části Obrázek 5. Jednotky stroje 3

6 Obrázek 6. Výbava na přání Kontrolní otázky : 1. V čem je hlavní rozdíl u širokopásové a úzkopásové brusky? 2. K čemu slouží u brusky patka? 3. Jaký je rozdíl mezi hnací a hnanou pásovnicí? 4

7 3 Doporučená literatura 1. Janíček,Vozár, Zbořil : Výrobní zařízení pro učební obory zpracování dřeva, Informatorium Praha 1995, ISBN Janíček : Strojnictví, stroje a zařízení pro zpracování dřeva, Sobotáles 2000, ISBN

8 4 Použitá literatura 1. František Janíček : Stroje a zařízení pro 1 až 4 ročník SPŠ dřevařských oboru truhlářství, Nakladatelství technické literatury Praha 1979, Prodejní katalogy strojů : Felder - Group, Pilart, Jeřábek z r Prodejní katalog strojů : Tekma, Erboli, Erty, Stapak, Kovolak, Doman, Soukup Halcomma, Rychlý Tom, AIRTEX Styl (v digitální podobě internet ) z r Inzertní stránky nabídky a poptávky dřevoobráběcích strojů internet z r

9 5 Seznam obrázků Obrázek 1. Schéma úzkopásové brusky 2 Obrázek 2. Pohled na stroj 2 Obrázek 3. Schéma dvoupásové brusky...3 Obrázek 4. Pohled na stroj a jeho části.3 Obrázek 5. Jednotky stroje...3 Obrázek 6. Výbava na přání.4 7
