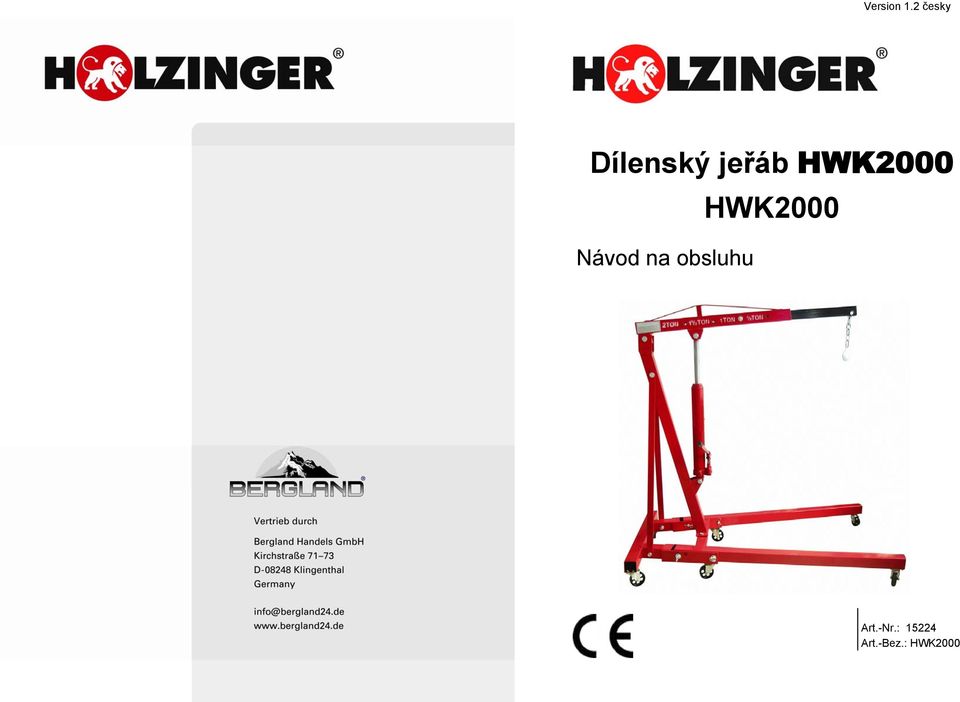

1 Version 1.2 česky Dílenský jeřáb HWK2000 HWK2000 Návod na obsluhu Art.-Nr.: Art.-Bez.: HWK2000

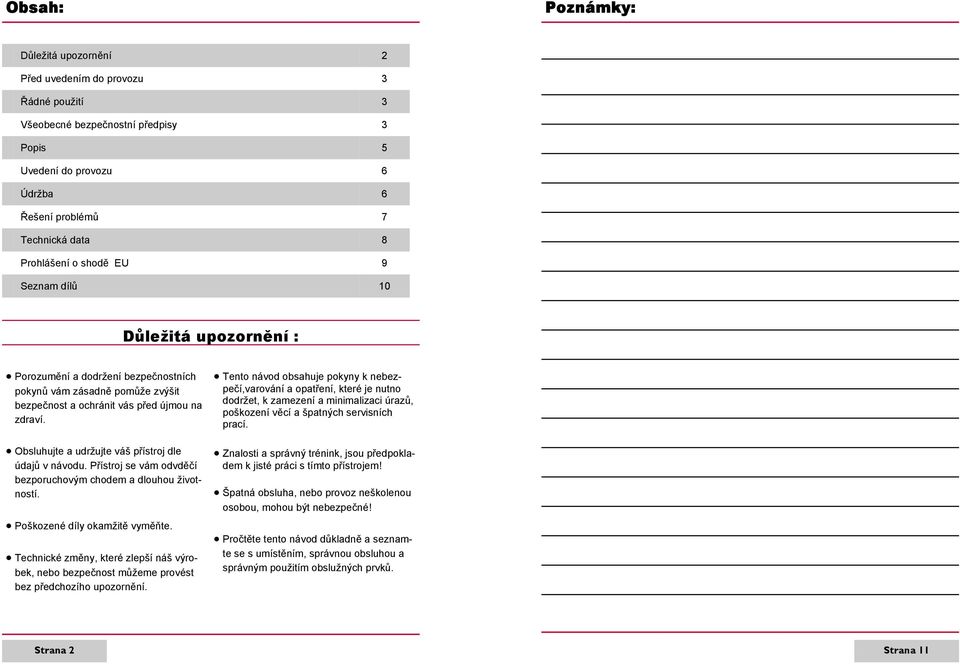

2 Obsah: Poznámky: Důležitá upozornění 2 Před uvedením do provozu 3 Řádné použití 3 Všeobecné bezpečnostní předpisy 3 Popis 5 Uvedení do provozu 6 Údržba 6 Řešení problémů 7 Technická data 8 Prohlášení o shodě EU 9 Seznam dílů 10 Důležitá upozornění : Porozumění a dodržení bezpečnostních pokynů vám zásadně pomůže zvýšit bezpečnost a ochránit vás před újmou na zdraví. Obsluhujte a udržujte váš přístroj dle údajů v návodu. Přístroj se vám odvděčí bezporuchovým chodem a dlouhou životností. Poškozené díly okamžitě vyměňte. Technické změny, které zlepší náš výrobek, nebo bezpečnost můžeme provést bez předchozího upozornění. Tento návod obsahuje pokyny k nebezpečí,varování a opatření, které je nutno dodržet, k zamezení a minimalizaci úrazů, poškození věcí a špatných servisních prací. Znalosti a správný trénink, jsou předpokladem k jisté práci s tímto přístrojem! Špatná obsluha, nebo provoz neškolenou osobou, mohou být nebezpečné! Pročtěte tento návod důkladně a seznamte se s umístěním, správnou obsluhou a správným použitím obslužných prvků. Strana 2 Strana 11

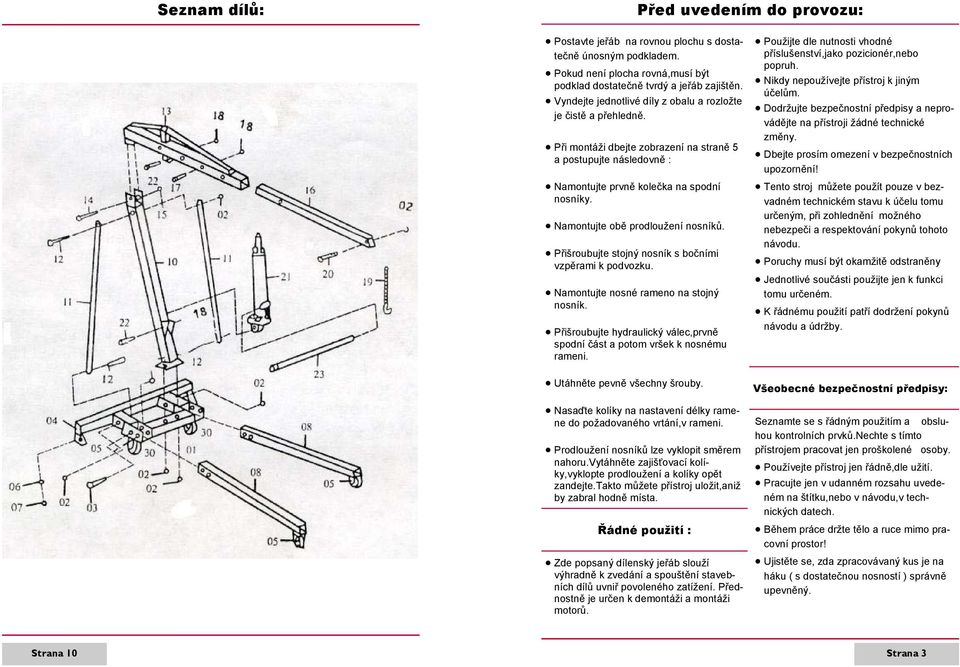

3 Seznam dílů: Před uvedením do provozu: Postavte jeřáb na rovnou plochu s dostatečně únosným podkladem. Pokud není plocha rovná,musí být podklad dostatečně tvrdý a jeřáb zajištěn. Vyndejte jednotlivé díly z obalu a rozložte je čistě a přehledně. Při montáži dbejte zobrazení na straně 5 a postupujte následovně : Namontujte prvně kolečka na spodní nosníky. Namontujte obě prodloužení nosníků. Přišroubujte stojný nosník s bočními vzpěrami k podvozku. Namontujte nosné rameno na stojný nosník. Přišroubujte hydraulický válec,prvně spodní část a potom vršek k nosnému rameni. Utáhněte pevně všechny šrouby. Nasaďte kolíky na nastavení délky ramene do požadovaného vrtání,v rameni. Prodloužení nosníků lze vyklopit směrem nahoru.vytáhněte zajišťovací kolíky,vyklopte prodloužení a kolíky opět zandejte.takto můžete přístroj uložit,aniž by zabral hodně místa. Řádné použití : Zde popsaný dílenský jeřáb slouží výhradně k zvedání a spouštění stavebních dílů uvniř povoleného zatížení. Přednostně je určen k demontáži a montáži motorů. Použijte dle nutnosti vhodné příslušenství,jako pozicionér,nebo popruh. Nikdy nepoužívejte přístroj k jiným účelům. Dodržujte bezpečnostní předpisy a neprovádějte na přístroji žádné technické změny. Dbejte prosím omezení v bezpečnostních upozornění! Tento stroj můžete použít pouze v bezvadném technickém stavu k účelu tomu určeným, při zohlednění možného nebezpeči a respektování pokynů tohoto návodu. Poruchy musí být okamžitě odstraněny Jednotlivé součásti použijte jen k funkci tomu určeném. K řádnému použití patří dodržení pokynů návodu a údržby. Všeobecné bezpečnostní předpisy: Seznamte se s řádným použitím a obsluhou kontrolních prvků.nechte s tímto přístrojem pracovat jen proškolené osoby. Používejte přístroj jen řádně,dle užití. Pracujte jen v udanném rozsahu uvedeném na štítku,nebo v návodu,v technických datech. Během práce držte tělo a ruce mimo pracovní prostor! Ujistěte se, zda zpracovávaný kus je na háku ( s dostatečnou nosností ) správně upevněný. Strana 10 Strana 3

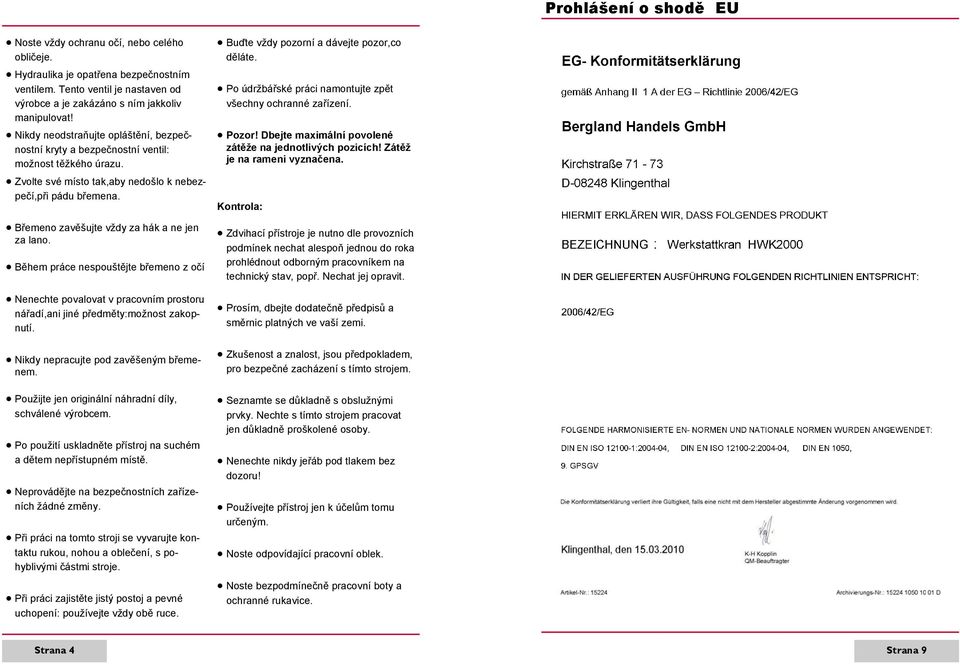

4 Prohlášení o shodě EU Noste vždy ochranu očí, nebo celého obličeje. Hydraulika je opatřena bezpečnostním ventilem. Tento ventil je nastaven od výrobce a je zakázáno s ním jakkoliv manipulovat! Nikdy neodstraňujte opláštění, bezpečnostní kryty a bezpečnostní ventil: možnost těžkého úrazu. Zvolte své místo tak,aby nedošlo k nebezpečí,při pádu břemena. Břemeno zavěšujte vždy za hák a ne jen za lano. Během práce nespouštějte břemeno z očí Nenechte povalovat v pracovním prostoru nářadí,ani jiné předměty:možnost zakopnutí. Nikdy nepracujte pod zavěšeným břemenem. Použijte jen originální náhradní díly, schválené výrobcem. Po použití uskladněte přístroj na suchém a dětem nepřístupném místě. Neprovádějte na bezpečnostních zařízeních žádné změny. Při práci na tomto stroji se vyvarujte kontaktu rukou, nohou a oblečení, s pohyblivými částmi stroje. Při práci zajistěte jistý postoj a pevné uchopení: používejte vždy obě ruce. Buďte vždy pozorní a dávejte pozor,co děláte. Po údržbářské práci namontujte zpět všechny ochranné zařízení. Pozor! Dbejte maximální povolené zátěže na jednotlivých pozicích! Zátěž je na rameni vyznačena. Kontrola: Zdvihací přístroje je nutno dle provozních podmínek nechat alespoň jednou do roka prohlédnout odborným pracovníkem na technický stav, popř. Nechat jej opravit. Prosím, dbejte dodatečně předpisů a směrnic platných ve vaší zemi. Zkušenost a znalost, jsou předpokladem, pro bezpečné zacházení s tímto strojem. Seznamte se důkladně s obslužnými prvky. Nechte s tímto strojem pracovat jen důkladně proškolené osoby. Nenechte nikdy jeřáb pod tlakem bez dozoru! Používejte přístroj jen k účelům tomu určeným. Noste odpovídající pracovní oblek. Noste bezpodmínečně pracovní boty a ochranné rukavice. Strana 4 Strana 9

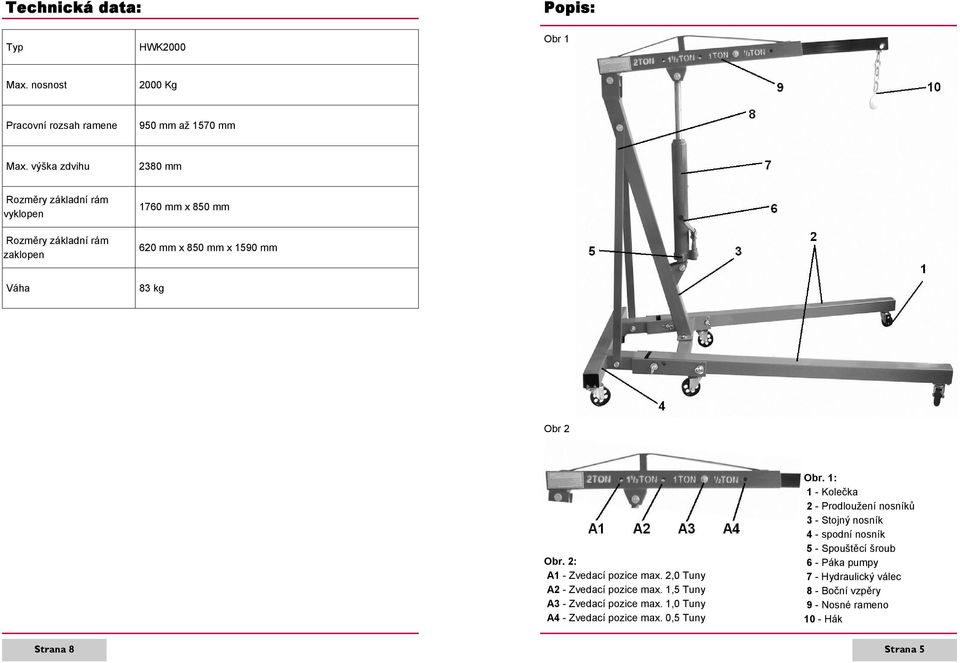

5 Technická data: Typ HWK2000 Popis: Obr 1 Max. nosnost 2000 Kg Pracovní rozsah ramene 950 mm až 1570 mm Max. výška zdvihu 2380 mm Rozměry základní rám vyklopen Rozměry základní rám zaklopen 1760 mm x 850 mm 620 mm x 850 mm x 1590 mm Váha 83 kg Obr 2 Obr. 2: A1 - Zvedací pozice max. 2,0 Tuny A2 - Zvedací pozice max. 1,5 Tuny A3 - Zvedací pozice max. 1,0 Tuny A4 - Zvedací pozice max. 0,5 Tuny Obr. 1: 1 - Kolečka 2 - Prodloužení nosníků 3 - Stojný nosník 4 - spodní nosník 5 - Spouštěcí šroub 6 - Páka pumpy 7 - Hydraulický válec 8 - Boční vzpěry 9 - Nosné rameno 10 - Hák Strana 8 Strana 5

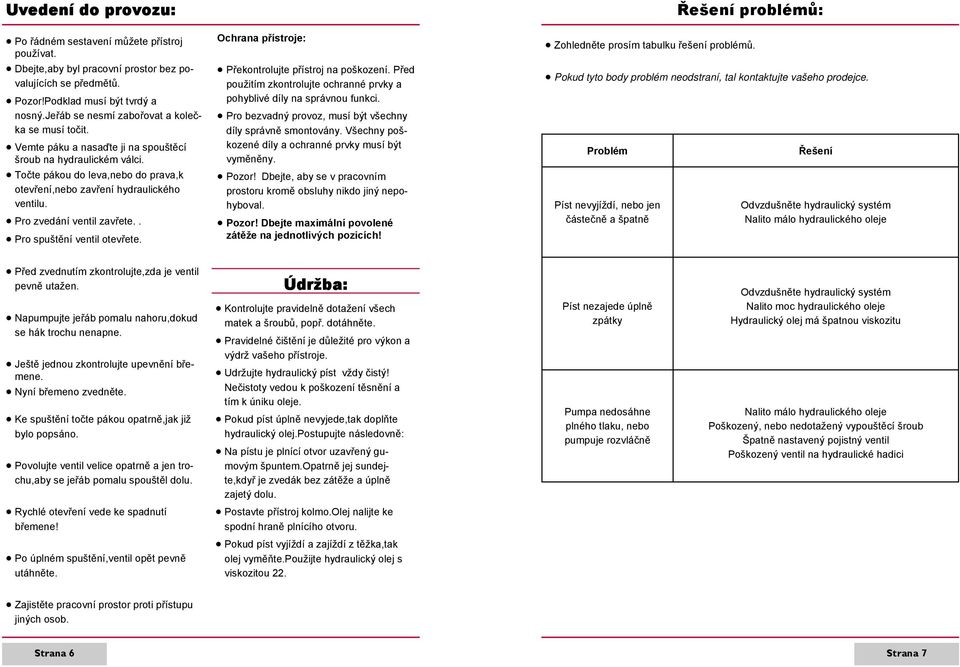

6 Uvedení do provozu: Po řádném sestavení můžete přístroj používat. Dbejte,aby byl pracovní prostor bez povalujících se předmětů. Pozor!Podklad musí být tvrdý a nosný.jeřáb se nesmí zabořovat a kolečka se musí točit. Vemte páku a nasaďte ji na spouštěcí šroub na hydraulickém válci. Točte pákou do leva,nebo do prava,k otevření,nebo zavření hydraulického ventilu. Pro zvedání ventil zavřete.. Pro spuštění ventil otevřete. Ochrana přístroje: Překontrolujte přístroj na poškození. Před použitím zkontrolujte ochranné prvky a pohyblivé díly na správnou funkci. Pro bezvadný provoz, musí být všechny díly správně smontovány. Všechny poškozené díly a ochranné prvky musí být vyměněny. Pozor! Dbejte, aby se v pracovním prostoru kromě obsluhy nikdo jiný nepohyboval. Pozor! Dbejte maximální povolené zátěže na jednotlivých pozicích! Řešení problémů: Zohledněte prosím tabulku řešení problémů. Pokud tyto body problém neodstraní, tal kontaktujte vašeho prodejce. Problém Píst nevyjíždí, nebo jen částečně a špatně Řešení Odvzdušněte hydraulický systém Nalito málo hydraulického oleje Před zvednutím zkontrolujte,zda je ventil pevně utažen. Napumpujte jeřáb pomalu nahoru,dokud se hák trochu nenapne. Ještě jednou zkontrolujte upevnění břemene. Nyní břemeno zvedněte. Ke spuštění točte pákou opatrně,jak již bylo popsáno. Povolujte ventil velice opatrně a jen trochu,aby se jeřáb pomalu spouštěl dolu. Rychlé otevření vede ke spadnutí břemene! Po úplném spuštění,ventil opět pevně utáhněte. Údržba: Kontrolujte pravidelně dotažení všech matek a šroubů, popř. dotáhněte. Pravidelné čištění je důležité pro výkon a výdrž vašeho přístroje. Udržujte hydraulický píst vždy čistý! Nečistoty vedou k poškození těsnění a tím k úniku oleje. Pokud píst úplně nevyjede,tak doplňte hydraulický olej.postupujte následovně: Na pístu je plnící otvor uzavřený gumovým špuntem.opatrně jej sundejte,kdyř je zvedák bez zátěže a úplně zajetý dolu. Postavte přístroj kolmo.olej nalijte ke spodní hraně plnícího otvoru. Pokud píst vyjíždí a zajíždí z těžka,tak olej vyměňte.použijte hydraulický olej s viskozitou 22. Píst nezajede úplně zpátky Pumpa nedosáhne plného tlaku, nebo pumpuje rozvláčně Odvzdušněte hydraulický systém Nalito moc hydraulického oleje Hydraulický olej má špatnou viskozitu Nalito málo hydraulického oleje Poškozený, nebo nedotažený vypouštěcí šroub Špatně nastavený pojistný ventil Poškozený ventil na hydraulické hadici Zajistěte pracovní prostor proti přístupu jiných osob. Strana 6 Strana 7
