1 Heliarc 283i AC/DC Heliarc 353i AC/DC Heliarc cooling unit Návod k používání CZ Valid for: 283i = S i = S Cooling unit = S

2

3 OBSAH 1 BEZPEČNOST ÚVOD Přehled Vybavení TECHNICKÉ ÚDAJE INSTALACE Obecně Pokyny pro zvedání Umístění Síťové napájení OBSLUHA Přehled Zapojení a napájecí zdroj ovládacích zařízení Rychlé nastavení Výběr provozního režimu Režim svařování elektrodami (SMAW) Dvouzdvihový režim TIG (GTAW) s využitím dálkového spínače Dvouzdvihový režim TIG (GTAW) s využitím nožního ovládání Čtyřzdvihový režim TIG (GTAW) Režim svařování elektrodami TIG (GTAW) Režim AC Impulzní režim vrchol / úsek mezi dvěma impulzy Impulzní režim frekvence / pracovní cyklus Programy k ukládání a vyvolávání dat Všeobecné funkce Dálkový ovladač On/Off/Minimum (zapnuto/vypnuto/minimum) Dílčí menu napájecího zdroje Hlavní funkce napájecího zdroje Informace o svařování TIG Přehřátí napájecího zdroje Zapojení a ovládací zařízení chladicí jednotky Spuštění chladicí jednotky ÚDRŽBA Přehled Napájecí zdroj Svařovací hořák Chladicí jednotka Plnění chladicí jednotky chladicí kapalinou VYHLEDÁVÁNÍ ZÁVAD ESAB AB 2015

4 OBSAH 8 OBJEDNÁVÁNÍ NÁHRADNÍCH DÍLŮ...33 NÁKRES...34 TABULKY SVAŘOVÁNÍ...36 OBJEDNACÍ ČÍSLO...38 PŘÍSLUŠENSTVÍ...39 Práva ke změně technických údajů bez upozornění vyhrazena ESAB AB 2015

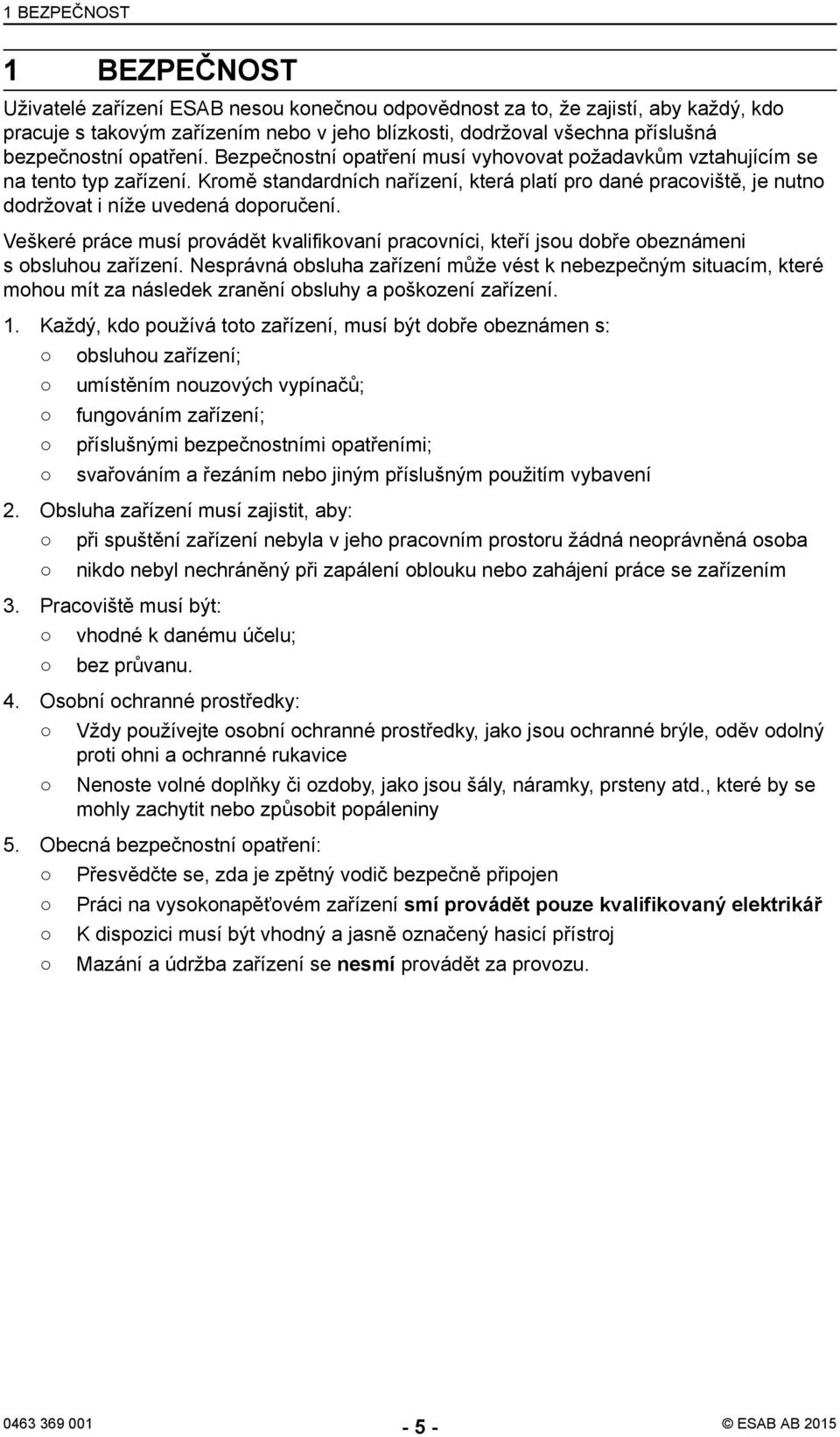

5 1 BEZPEČNOST 1 BEZPEČNOST Uživatelé zařízení ESAB nesou konečnou odpovědnost za to, že zajistí, aby každý, kdo pracuje s takovým zařízením nebo v jeho blízkosti, dodržoval všechna příslušná bezpečnostní opatření. Bezpečnostní opatření musí vyhovovat požadavkům vztahujícím se na tento typ zařízení. Kromě standardních nařízení, která platí pro dané pracoviště, je nutno dodržovat i níže uvedená doporučení. Veškeré práce musí provádět kvalifikovaní pracovníci, kteří jsou dobře obeznámeni s obsluhou zařízení. Nesprávná obsluha zařízení může vést k nebezpečným situacím, které mohou mít za následek zranění obsluhy a poškození zařízení. 1. Každý, kdo používá toto zařízení, musí být dobře obeznámen s: obsluhou zařízení; umístěním nouzových vypínačů; fungováním zařízení; příslušnými bezpečnostními opatřeními; svařováním a řezáním nebo jiným příslušným použitím vybavení 2. Obsluha zařízení musí zajistit, aby: při spuštění zařízení nebyla v jeho pracovním prostoru žádná neoprávněná osoba nikdo nebyl nechráněný při zapálení oblouku nebo zahájení práce se zařízením 3. Pracoviště musí být: vhodné k danému účelu; bez průvanu. 4. Osobní ochranné prostředky: Vždy používejte osobní ochranné prostředky, jako jsou ochranné brýle, oděv odolný proti ohni a ochranné rukavice Nenoste volné doplňky či ozdoby, jako jsou šály, náramky, prsteny atd., které by se mohly zachytit nebo způsobit popáleniny 5. Obecná bezpečnostní opatření: Přesvědčte se, zda je zpětný vodič bezpečně připojen Práci na vysokonapěťovém zařízení smí provádět pouze kvalifikovaný elektrikář K dispozici musí být vhodný a jasně označený hasicí přístroj Mazání a údržba zařízení se nesmí provádět za provozu ESAB AB 2015

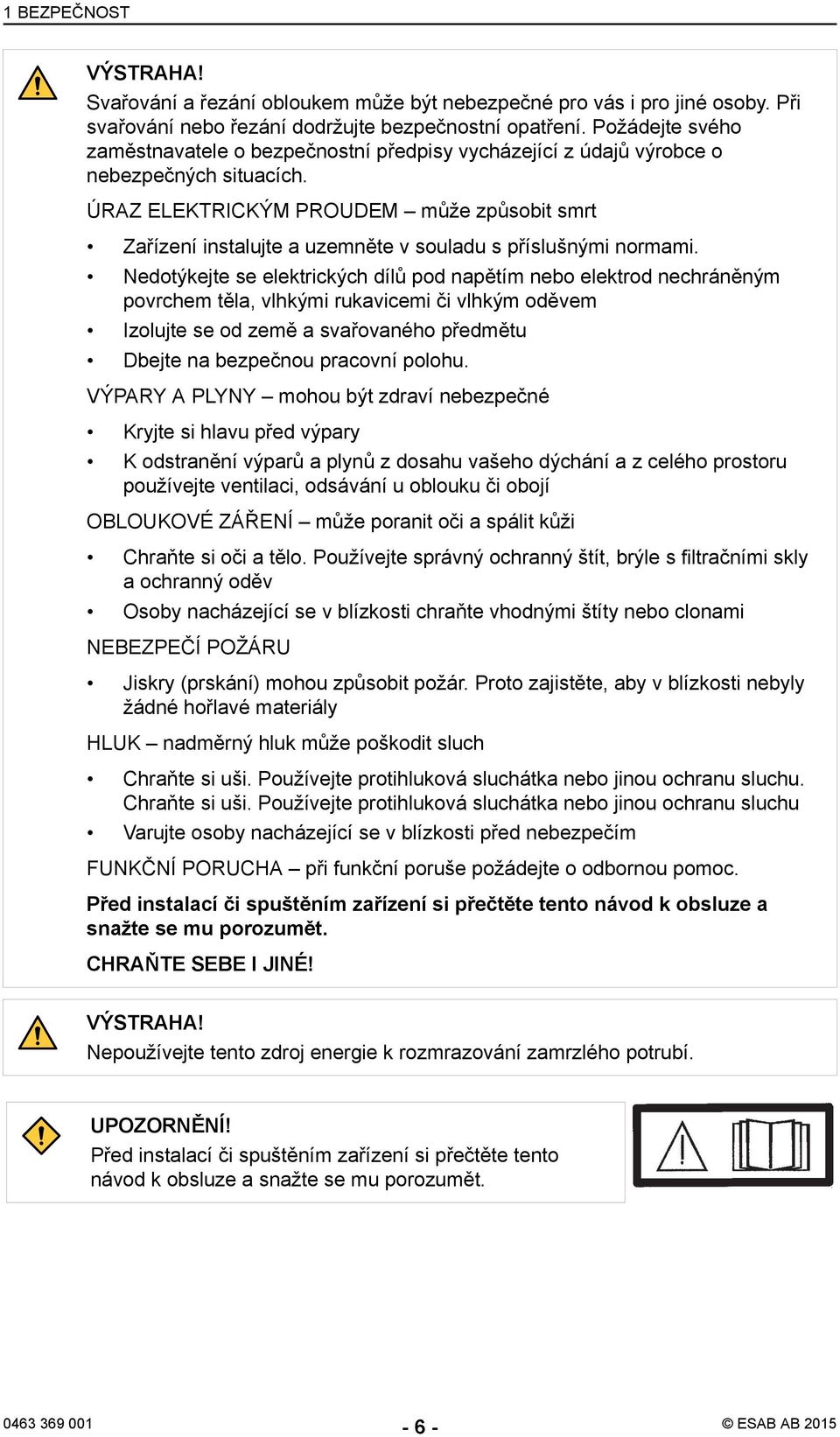

6 1 BEZPEČNOST VÝSTRAHA! Svařování a řezání obloukem může být nebezpečné pro vás i pro jiné osoby. Při svařování nebo řezání dodržujte bezpečnostní opatření. Požádejte svého zaměstnavatele o bezpečnostní předpisy vycházející z údajů výrobce o nebezpečných situacích. ÚRAZ ELEKTRICKÝM PROUDEM může způsobit smrt Zařízení instalujte a uzemněte v souladu s příslušnými normami. Nedotýkejte se elektrických dílů pod napětím nebo elektrod nechráněným povrchem těla, vlhkými rukavicemi či vlhkým oděvem Izolujte se od země a svařovaného předmětu Dbejte na bezpečnou pracovní polohu. VÝPARY A PLYNY mohou být zdraví nebezpečné Kryjte si hlavu před výpary K odstranění výparů a plynů z dosahu vašeho dýchání a z celého prostoru používejte ventilaci, odsávání u oblouku či obojí OBLOUKOVÉ ZÁŘENÍ může poranit oči a spálit kůži Chraňte si oči a tělo. Používejte správný ochranný štít, brýle s filtračními skly a ochranný oděv Osoby nacházející se v blízkosti chraňte vhodnými štíty nebo clonami NEBEZPEČÍ POŽÁRU Jiskry (prskání) mohou způsobit požár. Proto zajistěte, aby v blízkosti nebyly žádné hořlavé materiály HLUK nadměrný hluk může poškodit sluch Chraňte si uši. Používejte protihluková sluchátka nebo jinou ochranu sluchu. Chraňte si uši. Používejte protihluková sluchátka nebo jinou ochranu sluchu Varujte osoby nacházející se v blízkosti před nebezpečím FUNKČNÍ PORUCHA při funkční poruše požádejte o odbornou pomoc. Před instalací či spuštěním zařízení si přečtěte tento návod k obsluze a snažte se mu porozumět. CHRAŇTE SEBE I JINÉ! VÝSTRAHA! Nepoužívejte tento zdroj energie k rozmrazování zamrzlého potrubí. UPOZORNĚNÍ! Před instalací či spuštěním zařízení si přečtěte tento návod k obsluze a snažte se mu porozumět ESAB AB 2015

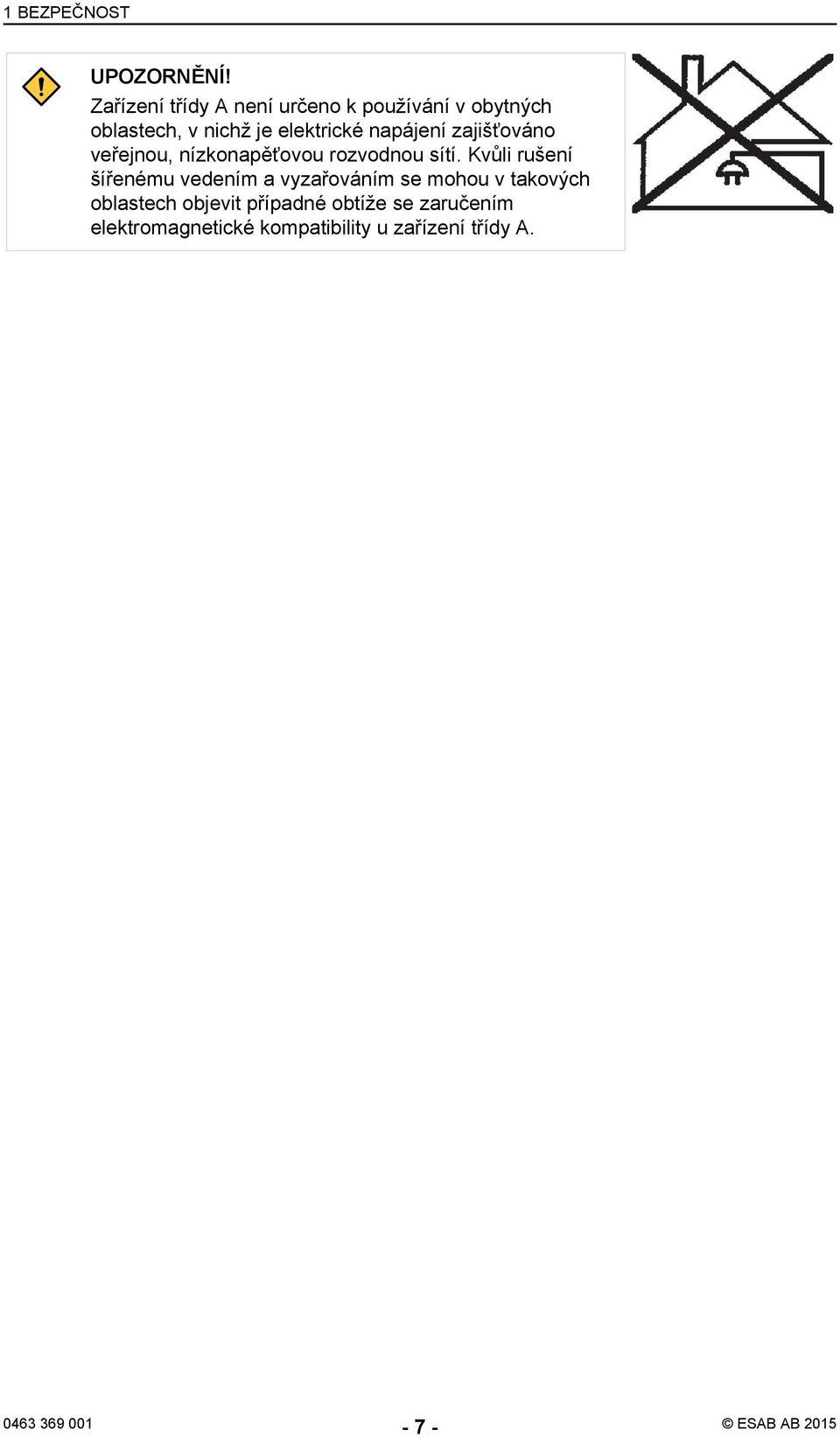

7 1 BEZPEČNOST UPOZORNĚNÍ! Zařízení třídy A není určeno k používání v obytných oblastech, v nichž je elektrické napájení zajišťováno veřejnou, nízkonapěťovou rozvodnou sítí. Kvůli rušení šířenému vedením a vyzařováním se mohou v takových oblastech objevit případné obtíže se zaručením elektromagnetické kompatibility u zařízení třídy A ESAB AB 2015

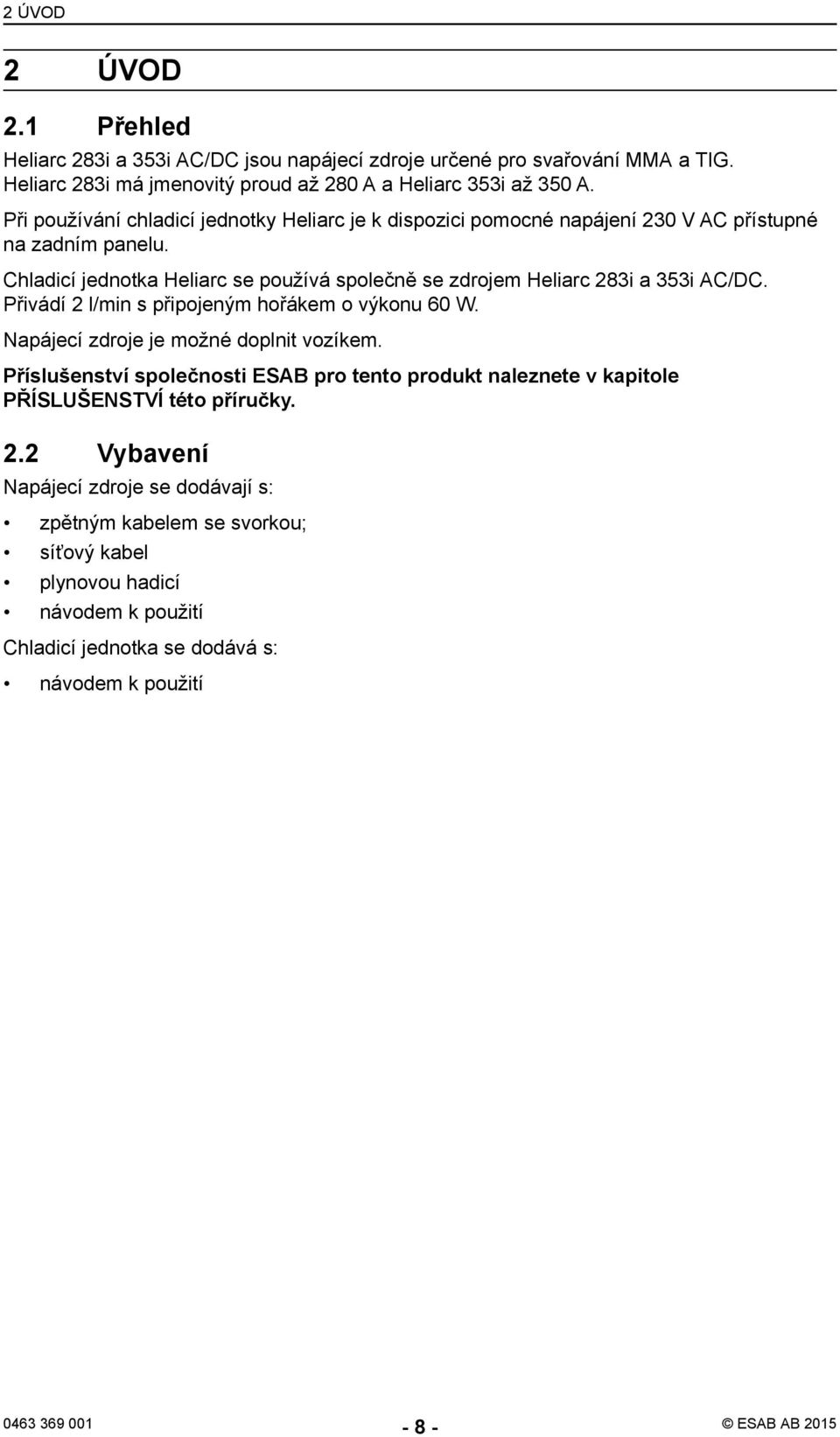

8 2 ÚVOD 2 ÚVOD 2.1 Přehled Heliarc 283i a 353i AC/DC jsou napájecí zdroje určené pro svařování MMA a TIG. Heliarc 283i má jmenovitý proud až 280 A a Heliarc 353i až 350 A. Při používání chladicí jednotky Heliarc je k dispozici pomocné napájení 230 V AC přístupné na zadním panelu. Chladicí jednotka Heliarc se používá společně se zdrojem Heliarc 283i a 353i AC/DC. Přivádí 2 l/min s připojeným hořákem o výkonu 60 W. Napájecí zdroje je možné doplnit vozíkem. Příslušenství společnosti ESAB pro tento produkt naleznete v kapitole PŘÍSLUŠENSTVÍ této příručky. 2.2 Vybavení Napájecí zdroje se dodávají s: zpětným kabelem se svorkou; síťový kabel plynovou hadicí návodem k použití Chladicí jednotka se dodává s: návodem k použití ESAB AB 2015

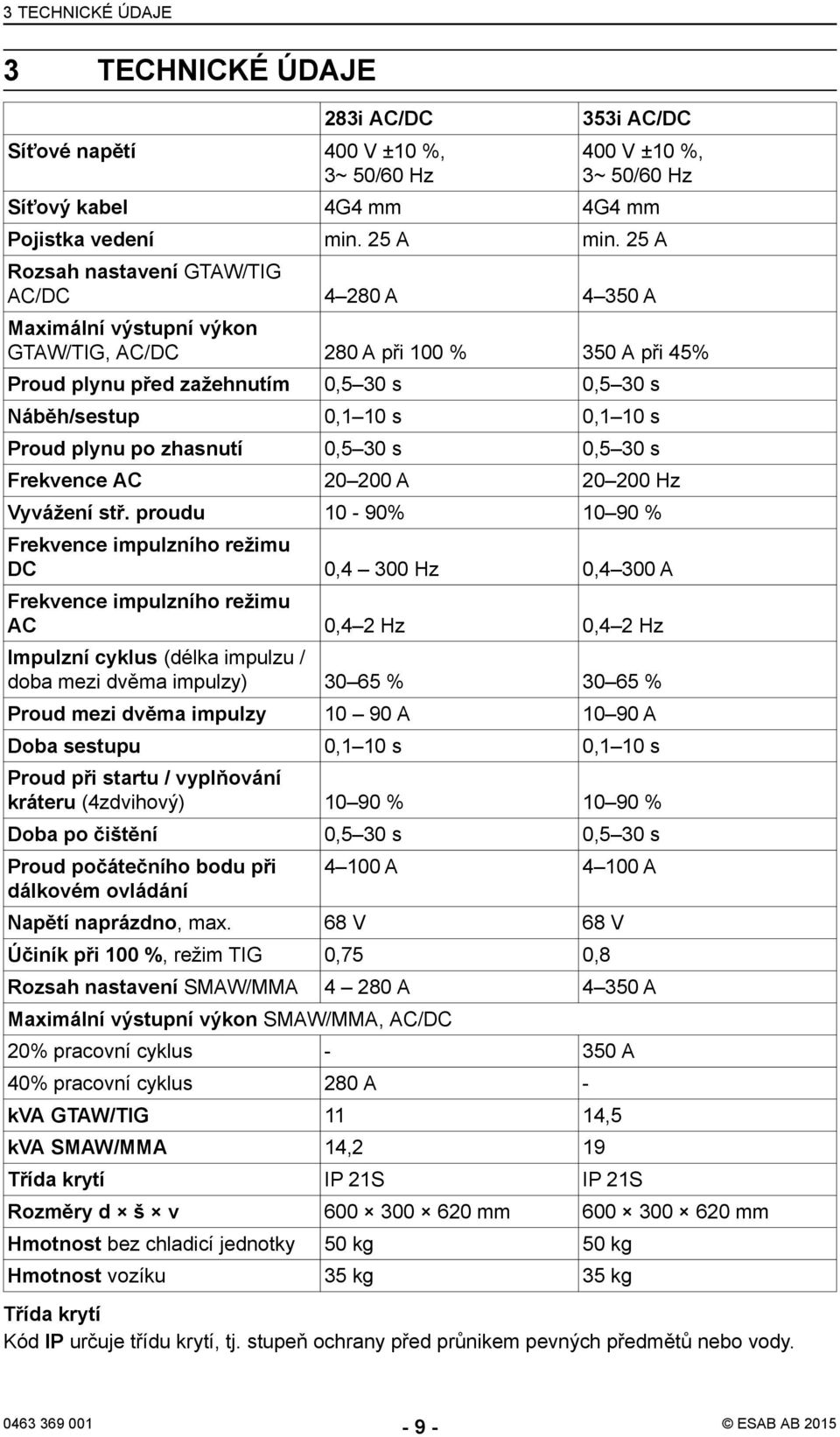

9 3 TECHNICKÉ ÚDAJE 3 TECHNICKÉ ÚDAJE 283i AC/DC Síťové napětí 400 V ±10 %, 3~ 50/60 Hz 353i AC/DC 400 V ±10 %, 3~ 50/60 Hz Síťový kabel 4G4 mm 4G4 mm Pojistka vedení min. 25 A min. 25 A Rozsah nastavení GTAW/TIG AC/DC A A Maximální výstupní výkon GTAW/TIG, AC/DC 280 A při 100 % 350 A při 45% Proud plynu před zažehnutím 0,5 30 s 0,5 30 s Náběh/sestup 0,1 10 s 0,1 10 s Proud plynu po zhasnutí 0,5 30 s 0,5 30 s Frekvence AC A Hz Vyvážení stř. proudu 10-90% % Frekvence impulzního režimu DC 0,4 300 Hz 0,4 300 A Frekvence impulzního režimu AC 0,4 2 Hz 0,4 2 Hz Impulzní cyklus (délka impulzu / doba mezi dvěma impulzy) % % Proud mezi dvěma impulzy A A Doba sestupu 0,1 10 s 0,1 10 s Proud při startu / vyplňování kráteru (4zdvihový) % % Doba po čištění 0,5 30 s 0,5 30 s Proud počátečního bodu při dálkovém ovládání A A Napětí naprázdno, max. 68 V 68 V Účiník při 100 %, režim TIG 0,75 0,8 Rozsah nastavení SMAW/MMA A A Maximální výstupní výkon SMAW/MMA, AC/DC 20% pracovní cyklus A 40% pracovní cyklus 280 A - kva GTAW/TIG 11 14,5 kva SMAW/MMA 14,2 19 Třída krytí IP 21S IP 21S Rozměry d š v mm mm Hmotnost bez chladicí jednotky 50 kg 50 kg Hmotnost vozíku 35 kg 35 kg Třída krytí Kód IP určuje třídu krytí, tj. stupeň ochrany před průnikem pevných předmětů nebo vody ESAB AB 2015

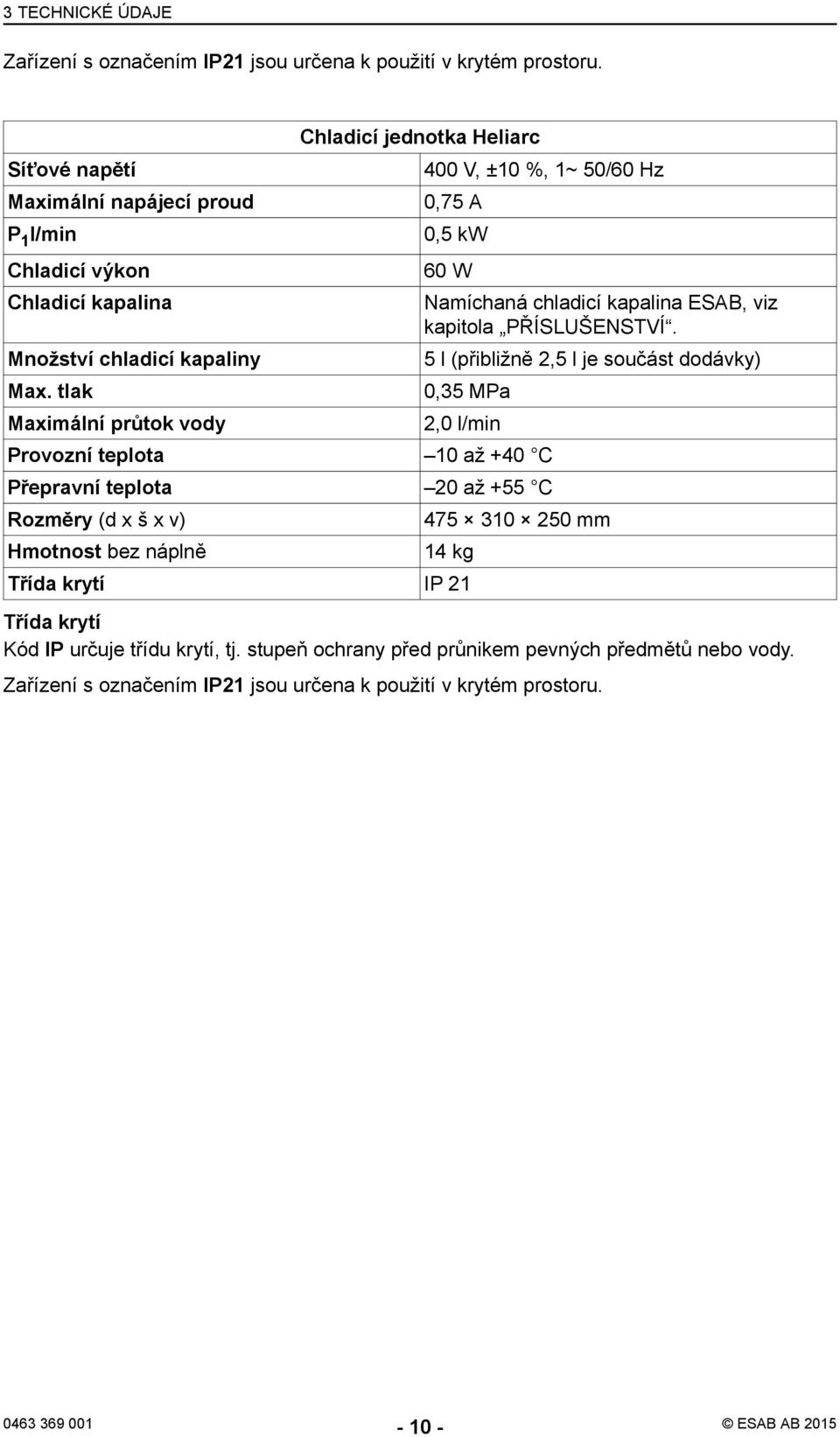

10 3 TECHNICKÉ ÚDAJE Zařízení s označením IP21 jsou určena k použití v krytém prostoru. Síťové napětí Maximální napájecí proud P 1 l/min Chladicí výkon Chladicí kapalina Množství chladicí kapaliny Max. tlak Maximální průtok vody Chladicí jednotka Heliarc 400 V, ±10 %, 1~ 50/60 Hz 0,75 A 0,5 kw 60 W Namíchaná chladicí kapalina ESAB, viz kapitola PŘÍSLUŠENSTVÍ. 5 l (přibližně 2,5 l je součást dodávky) 0,35 MPa 2,0 l/min Provozní teplota 10 až +40 C Přepravní teplota 20 až +55 C Rozměry (d x š x v) Hmotnost bez náplně mm 14 kg Třída krytí IP 21 Třída krytí Kód IP určuje třídu krytí, tj. stupeň ochrany před průnikem pevných předmětů nebo vody. Zařízení s označením IP21 jsou určena k použití v krytém prostoru ESAB AB 2015

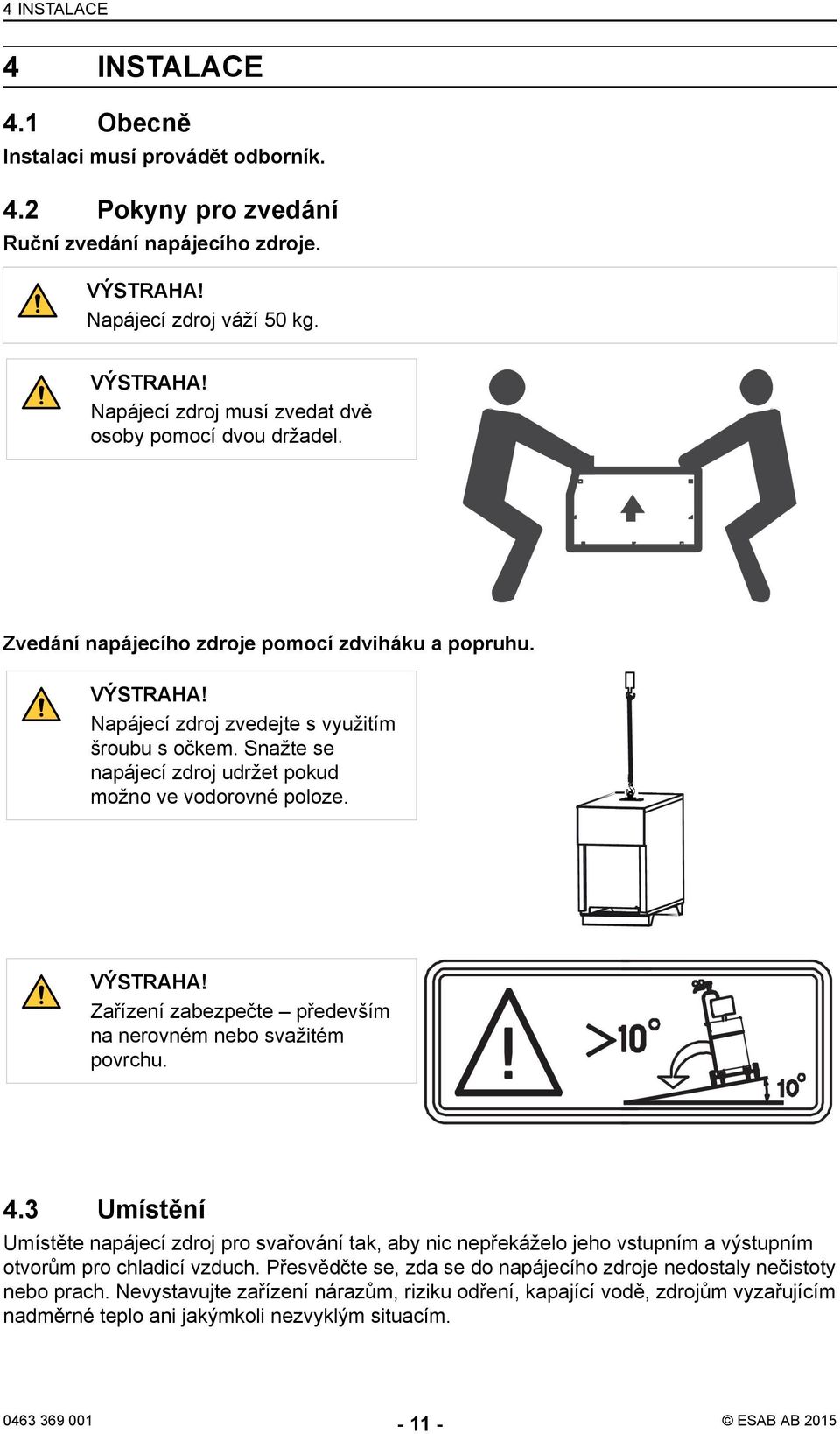

11 4 INSTALACE 4 INSTALACE 4.1 Obecně Instalaci musí provádět odborník. 4.2 Pokyny pro zvedání Ruční zvedání napájecího zdroje. VÝSTRAHA! Napájecí zdroj váží 50 kg. VÝSTRAHA! Napájecí zdroj musí zvedat dvě osoby pomocí dvou držadel. Zvedání napájecího zdroje pomocí zdviháku a popruhu. VÝSTRAHA! Napájecí zdroj zvedejte s využitím šroubu s očkem. Snažte se napájecí zdroj udržet pokud možno ve vodorovné poloze. VÝSTRAHA! Zařízení zabezpečte především na nerovném nebo svažitém povrchu. 4.3 Umístění Umístěte napájecí zdroj pro svařování tak, aby nic nepřekáželo jeho vstupním a výstupním otvorům pro chladicí vzduch. Přesvědčte se, zda se do napájecího zdroje nedostaly nečistoty nebo prach. Nevystavujte zařízení nárazům, riziku odření, kapající vodě, zdrojům vyzařujícím nadměrné teplo ani jakýmkoli nezvyklým situacím ESAB AB 2015

12 4 INSTALACE 4.4 Síťové napájení POZOR! Požadavky na síťové napájení Toto zařízení je v souladu s normou IEC za předpokladu, že zkratový výkon v místě rozhraní mezi uživatelským napájením a veřejnou soustavou je větší nebo rovný hodnotě S scmin. Instalační technik nebo uživatel zařízení je odpovědný za to, aby se na základě konzultace s provozovatelem rozvodné sítě v případě potřeby ujistil, že zařízení je připojeno pouze k napájení se zkratovým výkonem, který je větší nebo rovný hodnotě S scmin. Další informace naleznete v technických údajích v části TECHNICKÉ ÚDAJE. UPOZORNĚNÍ! Než provedete jakékoli propojení mezi napájecím zdrojem a síťovým napájením, ujistěte se, že je vypínač ON/OFF (zapnuto/vypnuto) v poloze OFF (0). Přesvědčte se, zda je napájecí zdroj pro svařování připojen ke správnému síťovému napětí a zda je chráněn správně dimenzovanou pojistkou. Síťový rozvodný panel musí splňovat předpisy platné v zemi použití. Systém síťového napájení musí být určen k průmyslovému použití. Připojení k ochrannému zemnicímu vodiči musí být provedeno v souladu s předpisy. Napájecí zdroj musí být správně uzemněn, aby byla zajištěna ochrana obsluhy. Dobré uzemnění je nutné zajistit pomocí žlutozeleného vodiče v napájecím kabelu, aby nedocházelo k výbojům při náhodném kontaktu s uzemněnými předměty. Skříň, která je vodivá, je elektricky připojena k zemnicímu vodiči. Pokud zařízení není správně připojeno k zemnicímu vodiči, obsluze hrozí zasažení elektrickým proudem. Napájecí zdroj pracuje při síťovém napětí, které se liší o 20 % od jmenovitého síťového napětí (jmenovitých 400 V, minimální napětí 320 V, maximální napětí 480 V). Heliarc 283i AC/DC Heliarc 353i AC/DC Síťové napětí 400 V, 3~, 50/60 Hz 400 V, 3~, 50/60 Hz Pojistka 20 A 25 A Pokyny k připojení chladicí jednotky Přesvědčte se, zda je jednotka Heliarc správně uzemněna, aby byla zajištěna ochrana obsluhy. Dobré uzemnění je nutné zajistit pomocí žlutozeleného vodiče v napájecím kabelu, aby nedocházelo k výbojům při náhodném kontaktu s uzemněnými předměty. Skříň, která je vodivá, je elektricky připojena k zemnicímu vodiči. Pokud zařízení není správně připojeno k zemnicímu vodiči, obsluze hrozí zasažení elektrickým proudem. Chladicí jednotka musí být připojena k napájecímu zdroji pomocí speciální vícepólové zástrčky ILME, která je součástí balení. Než provedete jakékoli propojení mezi chladicí jednotkou a napájecím zdrojem, ujistěte se, že je napájecí zdroj vypnutý a odpojený od síťového napájení. Pokud má být chladicí jednotka připojena k napětí v třífázové síti, nahraďte speciální 4pólovou zástrčku ILME třífázovou zástrčkou. Připojte napájecí dráty pouze ke dvěma kontaktům (černý a hnědý) zástrčky a zemnicí vodič (žlutozelený) k zemnicímu kontaktu ESAB AB 2015

13 4 INSTALACE Připojte chladicí jednotku k napájecímu zdroji. 1. Odstraňte šrouby (1), pojistný šroub (2) a dveřní panel (3). 2. Odstraňte plastovou krytku na zadní straně skříně vozíku. 3. Protáhněte přívodní kabel chladicí jednotky otvorem na zadní straně skříně vozíku. 4. Upevněte přívodní kabel pomocí šroubů (4). Zdroj Heliarc 353i AC/DC je již vybavena konektorem pro připojení k chladicí jednotce. Chcete-li chladicí jednotku spustit, musíte zapnout jak napájecí zdroj, tak vlastní jednotku. Hydraulické připojení Připojte vstupní vodovodní hadici hořáku k výstupní vodovodní přípojce na chladicí jednotce. Připojte výstupní vodovodní hadici hořáku ke vstupní vodovodní přípojce na chladicí jednotce ESAB AB 2015

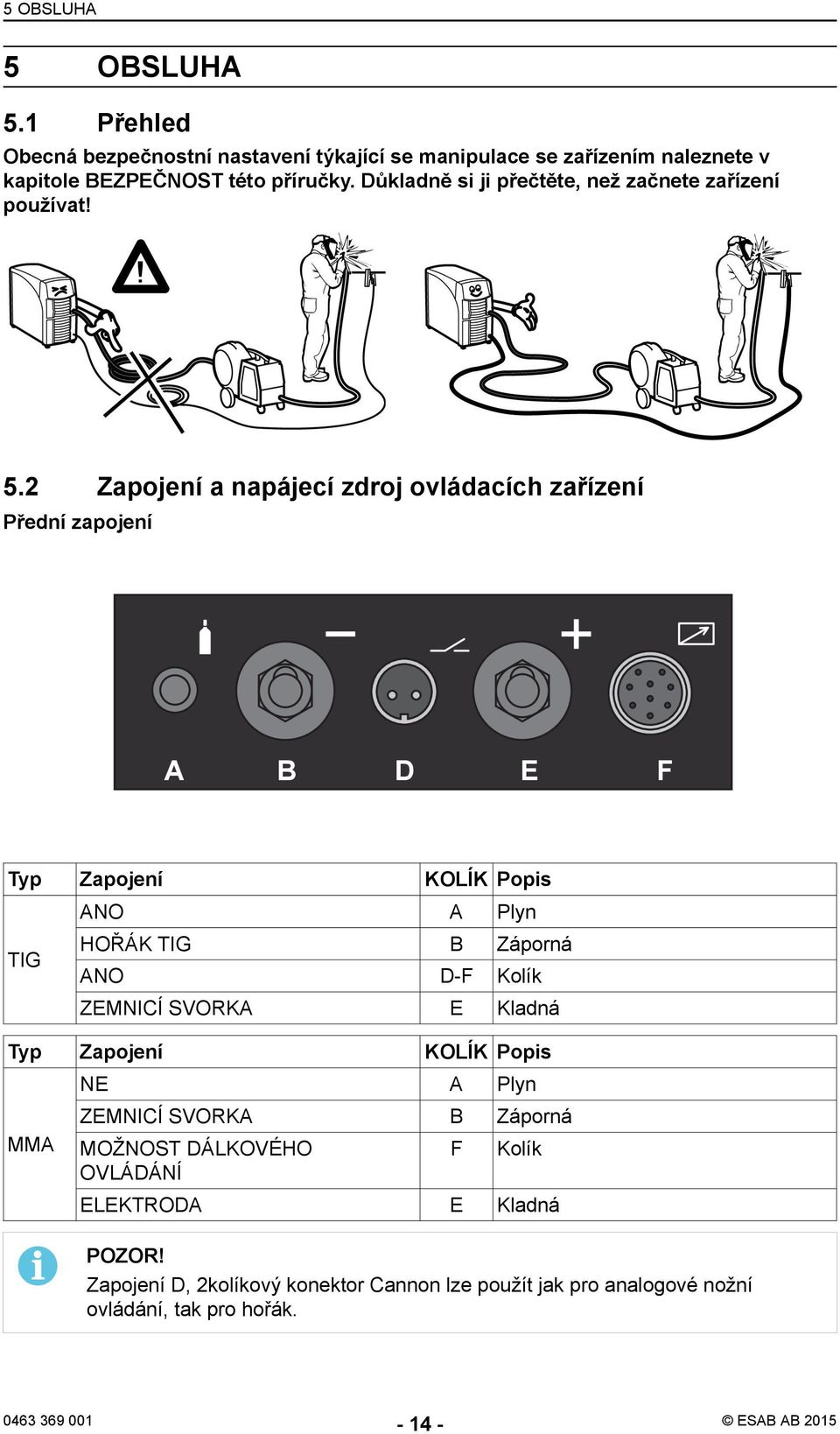

14 5 OBSLUHA 5 OBSLUHA 5.1 Přehled Obecná bezpečnostní nastavení týkající se manipulace se zařízením naleznete v kapitole BEZPEČNOST této příručky. Důkladně si ji přečtěte, než začnete zařízení používat! 5.2 Zapojení a napájecí zdroj ovládacích zařízení Přední zapojení Typ Zapojení KOLÍK Popis TIG ANO A Plyn HOŘÁK TIG B Záporná ANO D-F Kolík ZEMNICÍ SVORKA E Kladná Typ Zapojení KOLÍK Popis MMA NE A Plyn ZEMNICÍ SVORKA B Záporná MOŽNOST DÁLKOVÉHO OVLÁDÁNÍ F Kolík ELEKTRODA E Kladná POZOR! Zapojení D, 2kolíkový konektor Cannon lze použít jak pro analogové nožní ovládání, tak pro hořák ESAB AB 2015

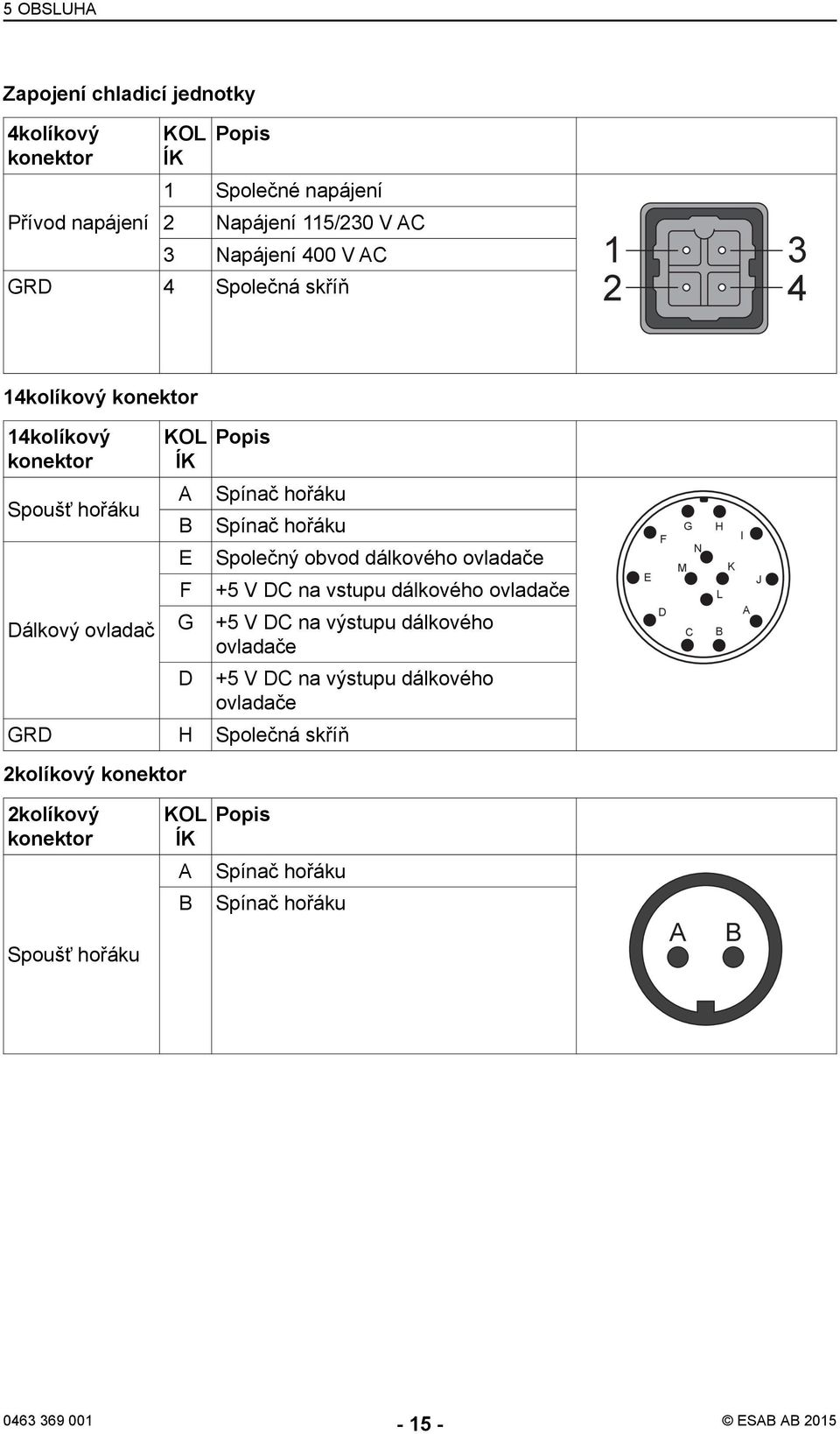

15 5 OBSLUHA Zapojení chladicí jednotky 4kolíkový konektor Přívod napájení KOL ÍK Popis 1 Společné napájení 2 Napájení 115/230 V AC 3 Napájení 400 V AC GRD 4 Společná skříň 14kolíkový konektor 14kolíkový konektor Spoušť hořáku Dálkový ovladač KOL ÍK A B E F G D Popis Spínač hořáku Spínač hořáku GRD H Společná skříň 2kolíkový konektor Společný obvod dálkového ovladače +5 V DC na vstupu dálkového ovladače +5 V DC na výstupu dálkového ovladače +5 V DC na výstupu dálkového ovladače 2kolíkový konektor KOL ÍK A B Popis Spínač hořáku Spínač hořáku Spoušť hořáku ESAB AB 2015

16 5 OBSLUHA Přední panel Položka Označení 1 Indikátor LED živý napájecí zdroj 2 Indikátor LED svařování aktivováno 3 Indikátor LED přehřátí 4 Zobrazení napětí ve voltech 5 Zobrazení proudu v ampérech 6 Tlačítko režimu AC 7 Indikátor LED režimu AC 8 Nastavení frekvence AC, Hz 9 Nastavení vyvážení AC, % 10 Tlačítko impulzního režimu (0,4 300 Hz DC, 0,4 2 Hz AC) 11 Indikátor LED impulzní režim 12 Tlačítko plynu před zapálením (0,1 2,5 s) a po zhasnutí (0,1 30 s) 13 Tlačítko základního proudu (10 90 %) 14 Tlačítko náběhu/sestupu (náběh 0,1 10 s, sestup 0,1 10 s) 15 Otočný ovladač kodéru pro nastavení proudu a dalších položek 16 Indikátor LED zapalování shora 17 Tlačítko zapalování shora 18 Tlačítko výběru režimu 19 Tlačítko dálkového ovladače 20 Indikátor LED tlačítka dálkového ovladače 21 Indikátor LED duálního programu v režimu TIG 22 Indikátor LED bodového režimu TIG 23 Indikátor LED 4zdvihového režimu TIG ESAB AB 2015

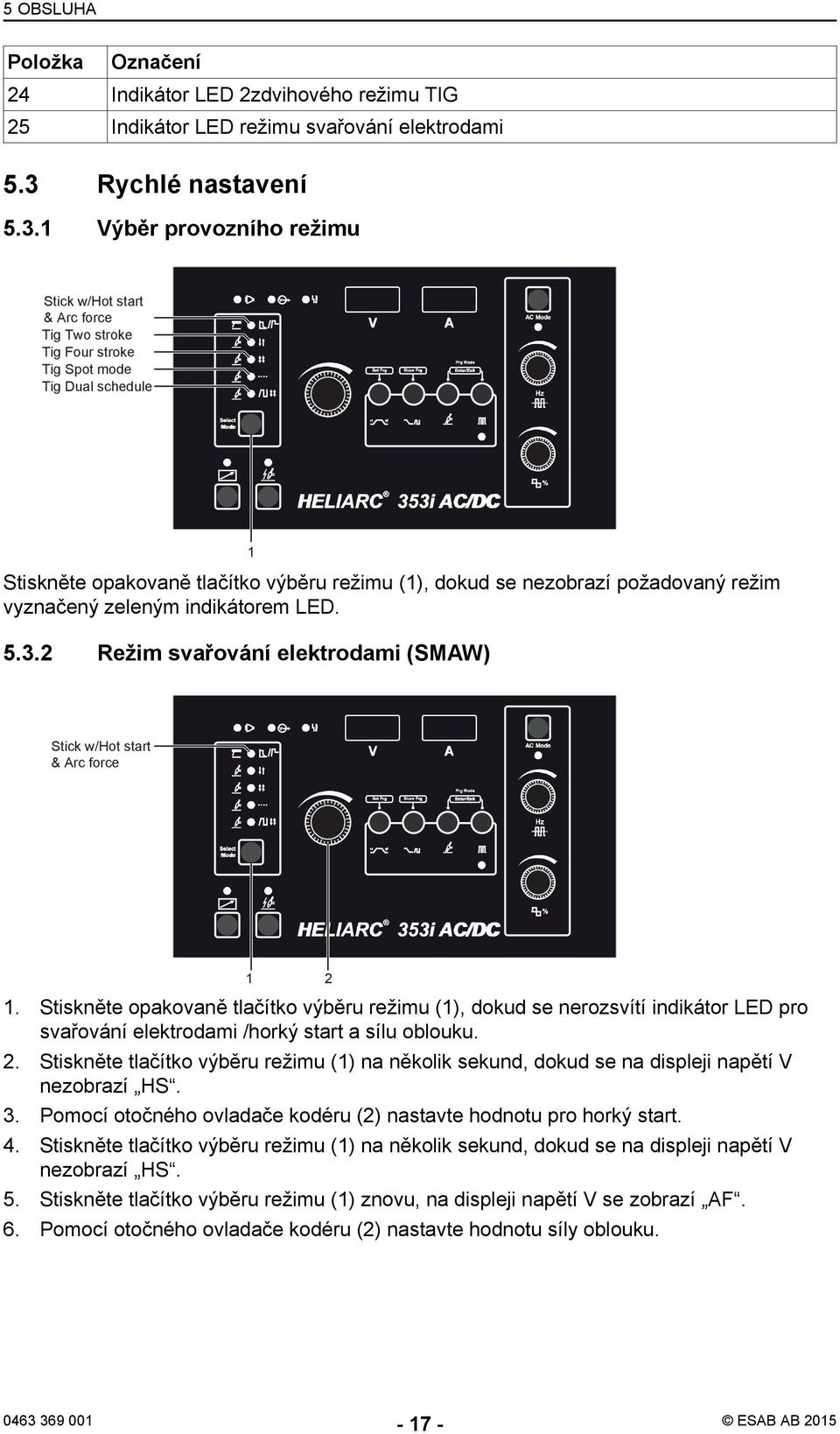

17 5 OBSLUHA Položka Označení 24 Indikátor LED 2zdvihového režimu TIG 25 Indikátor LED režimu svařování elektrodami 5.3 Rychlé nastavení Výběr provozního režimu Stiskněte opakovaně tlačítko výběru režimu (1), dokud se nezobrazí požadovaný režim vyznačený zeleným indikátorem LED Režim svařování elektrodami (SMAW) 1. Stiskněte opakovaně tlačítko výběru režimu (1), dokud se nerozsvítí indikátor LED pro svařování elektrodami /horký start a sílu oblouku. 2. Stiskněte tlačítko výběru režimu (1) na několik sekund, dokud se na displeji napětí V nezobrazí HS. 3. Pomocí otočného ovladače kodéru (2) nastavte hodnotu pro horký start. 4. Stiskněte tlačítko výběru režimu (1) na několik sekund, dokud se na displeji napětí V nezobrazí HS. 5. Stiskněte tlačítko výběru režimu (1) znovu, na displeji napětí V se zobrazí AF. 6. Pomocí otočného ovladače kodéru (2) nastavte hodnotu síly oblouku ESAB AB 2015

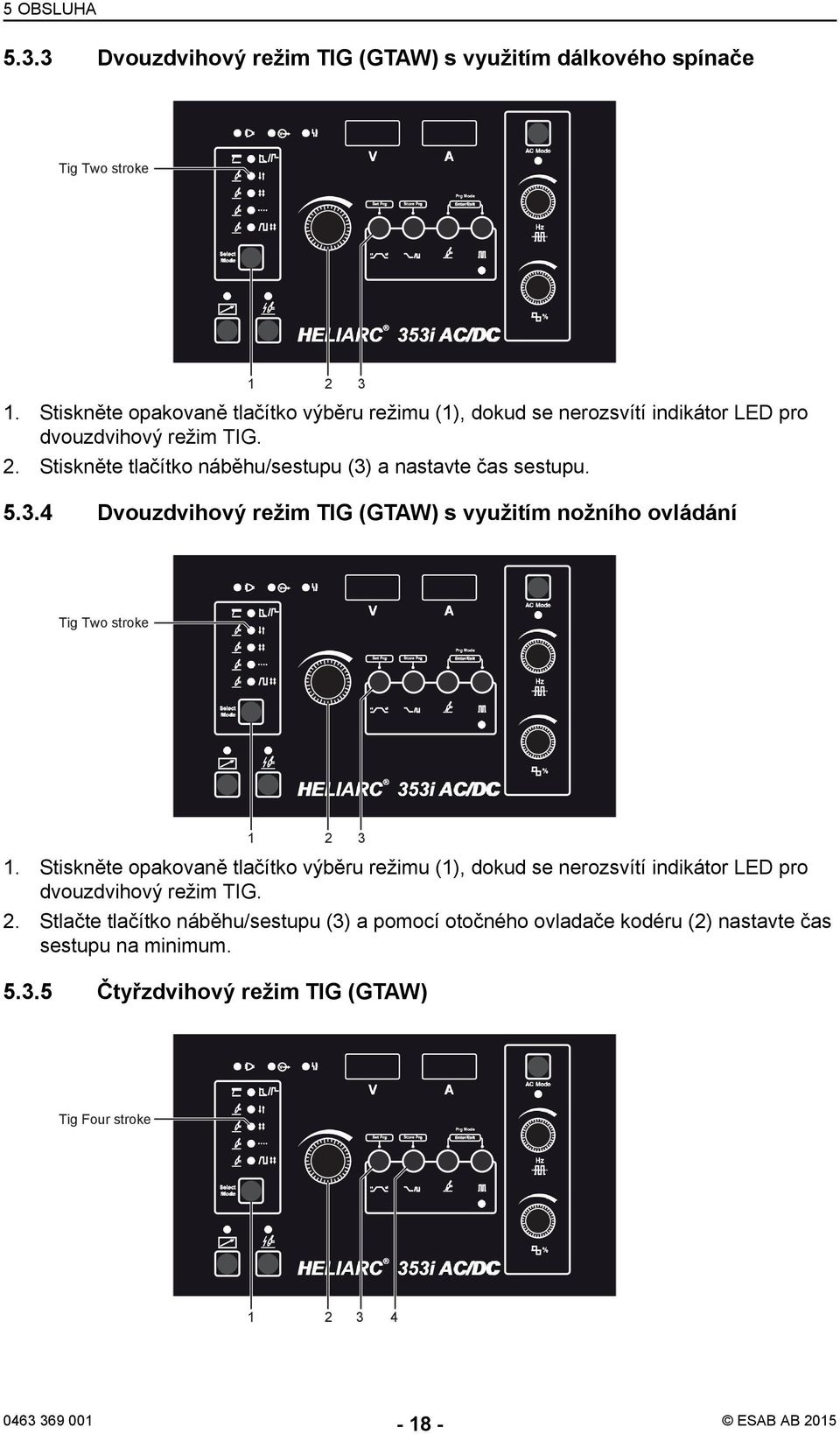

18 5 OBSLUHA Dvouzdvihový režim TIG (GTAW) s využitím dálkového spínače 1. Stiskněte opakovaně tlačítko výběru režimu (1), dokud se nerozsvítí indikátor LED pro dvouzdvihový režim TIG. 2. Stiskněte tlačítko náběhu/sestupu (3) a nastavte čas sestupu Dvouzdvihový režim TIG (GTAW) s využitím nožního ovládání 1. Stiskněte opakovaně tlačítko výběru režimu (1), dokud se nerozsvítí indikátor LED pro dvouzdvihový režim TIG. 2. Stlačte tlačítko náběhu/sestupu (3) a pomocí otočného ovladače kodéru (2) nastavte čas sestupu na minimum Čtyřzdvihový režim TIG (GTAW) ESAB AB 2015

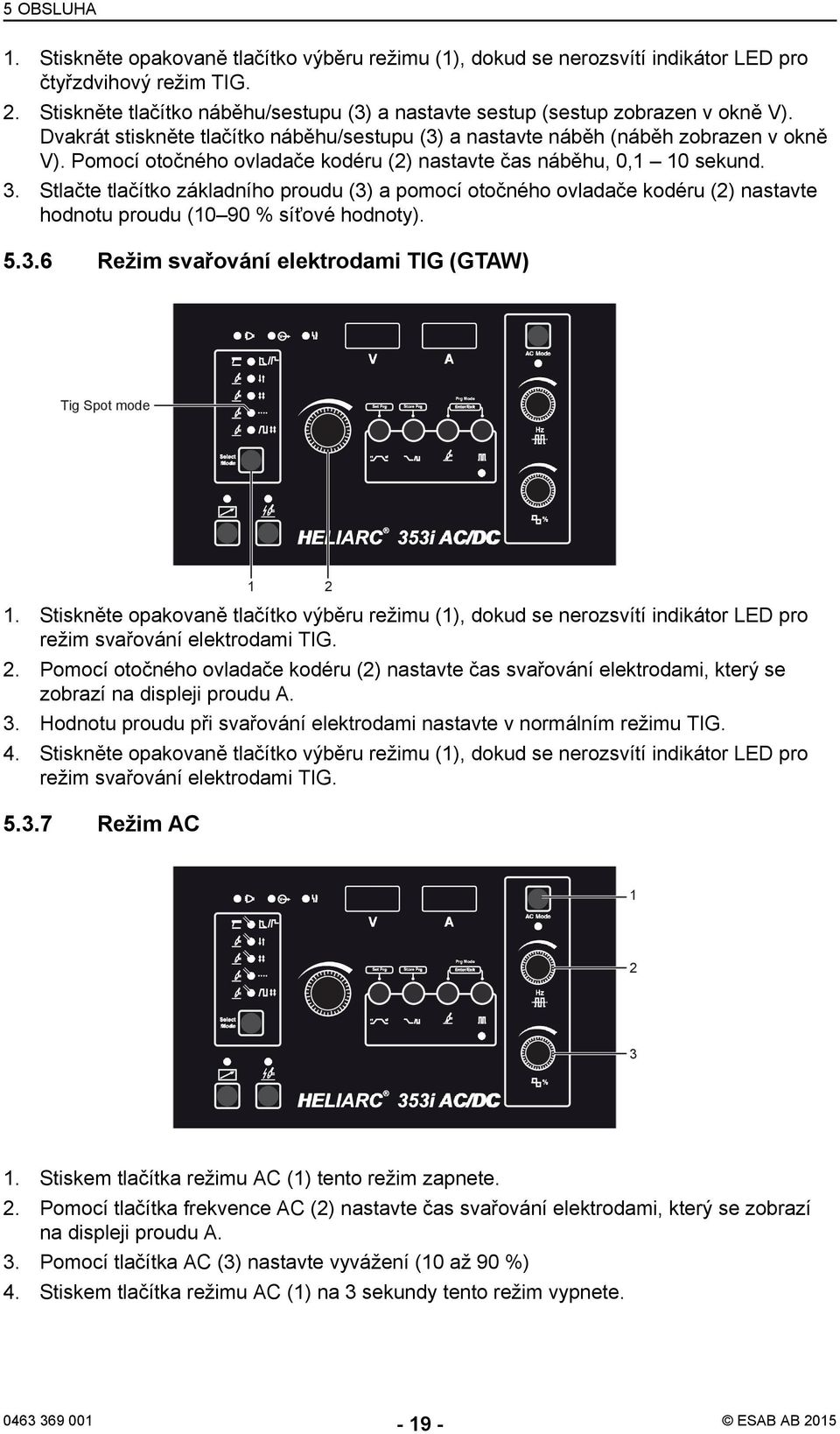

19 5 OBSLUHA 1. Stiskněte opakovaně tlačítko výběru režimu (1), dokud se nerozsvítí indikátor LED pro čtyřzdvihový režim TIG. 2. Stiskněte tlačítko náběhu/sestupu (3) a nastavte sestup (sestup zobrazen v okně V). Dvakrát stiskněte tlačítko náběhu/sestupu (3) a nastavte náběh (náběh zobrazen v okně V). Pomocí otočného ovladače kodéru (2) nastavte čas náběhu, 0,1 10 sekund. 3. Stlačte tlačítko základního proudu (3) a pomocí otočného ovladače kodéru (2) nastavte hodnotu proudu (10 90 % síťové hodnoty) Režim svařování elektrodami TIG (GTAW) 1. Stiskněte opakovaně tlačítko výběru režimu (1), dokud se nerozsvítí indikátor LED pro režim svařování elektrodami TIG. 2. Pomocí otočného ovladače kodéru (2) nastavte čas svařování elektrodami, který se zobrazí na displeji proudu A. 3. Hodnotu proudu při svařování elektrodami nastavte v normálním režimu TIG. 4. Stiskněte opakovaně tlačítko výběru režimu (1), dokud se nerozsvítí indikátor LED pro režim svařování elektrodami TIG Režim AC 1. Stiskem tlačítka režimu AC (1) tento režim zapnete. 2. Pomocí tlačítka frekvence AC (2) nastavte čas svařování elektrodami, který se zobrazí na displeji proudu A. 3. Pomocí tlačítka AC (3) nastavte vyvážení (10 až 90 %) 4. Stiskem tlačítka režimu AC (1) na 3 sekundy tento režim vypnete ESAB AB 2015

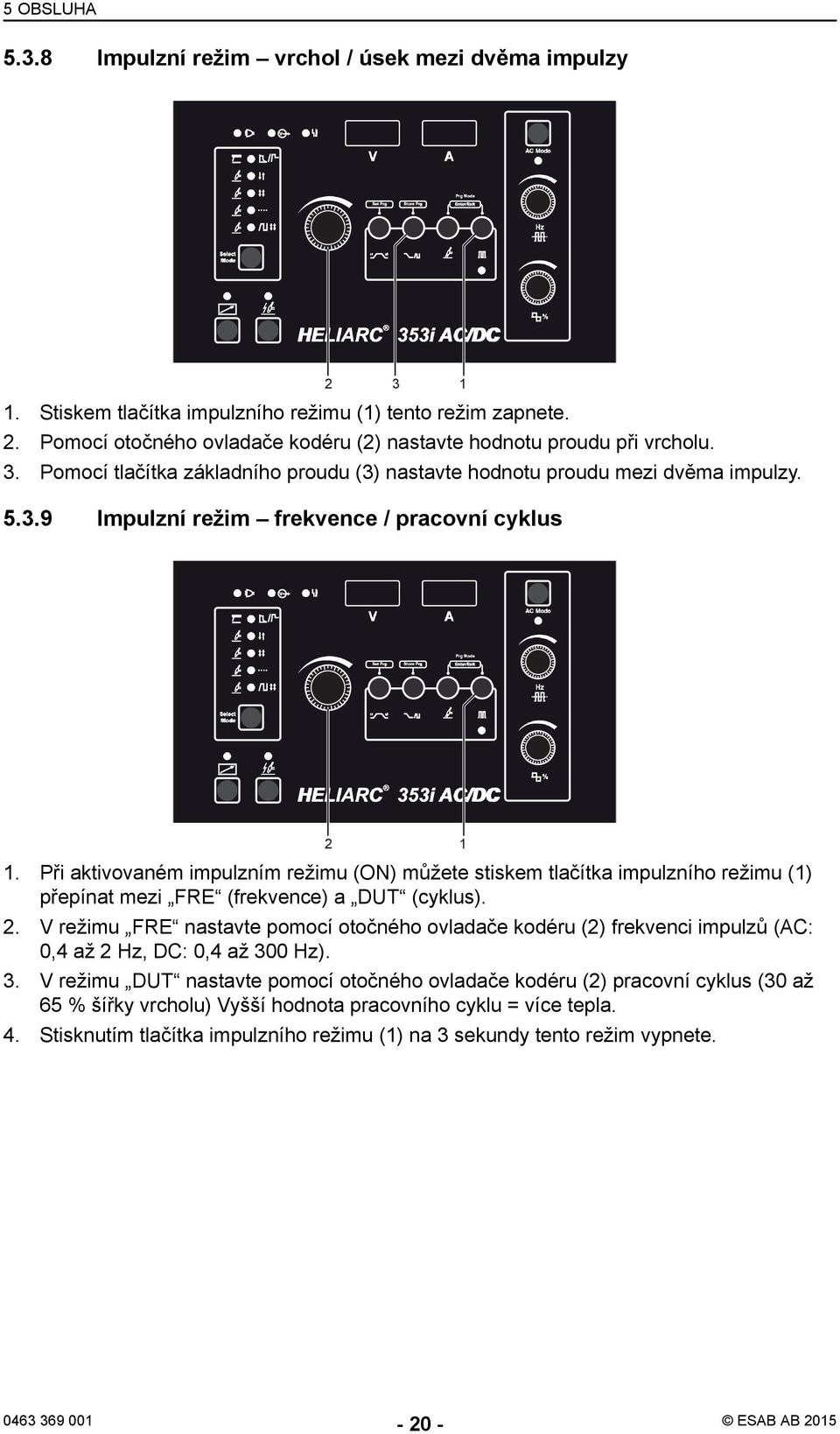

20 5 OBSLUHA Impulzní režim vrchol / úsek mezi dvěma impulzy 1. Stiskem tlačítka impulzního režimu (1) tento režim zapnete. 2. Pomocí otočného ovladače kodéru (2) nastavte hodnotu proudu při vrcholu. 3. Pomocí tlačítka základního proudu (3) nastavte hodnotu proudu mezi dvěma impulzy Impulzní režim frekvence / pracovní cyklus 1. Při aktivovaném impulzním režimu (ON) můžete stiskem tlačítka impulzního režimu (1) přepínat mezi FRE (frekvence) a DUT (cyklus). 2. V režimu FRE nastavte pomocí otočného ovladače kodéru (2) frekvenci impulzů (AC: 0,4 až 2 Hz, DC: 0,4 až 300 Hz). 3. V režimu DUT nastavte pomocí otočného ovladače kodéru (2) pracovní cyklus (30 až 65 % šířky vrcholu) Vyšší hodnota pracovního cyklu = více tepla. 4. Stisknutím tlačítka impulzního režimu (1) na 3 sekundy tento režim vypnete ESAB AB 2015

21 5 OBSLUHA ampér t A = doba základního proudu B = doba impulzu C = frekvence Pracovní cyklus je vyjádřen jako B lomeno A v procentech Programy k ukládání a vyvolávání dat Je možné uložit a vyvolat 60 svařovacích parametrů. 1. Stiskněte současně na 3 sekundy tlačítko impulzního režimu a tlačítko plynu před zapálením a po zhasnutí (1). Na displeji se zobrazí Prg a číslo programu. 2. Pomocí otočného ovladače kodéru (2) vyberte číslo programu. 3. Chcete-li program uložit, stiskněte na 3 sekundy tlačítko základního proudu (3). Až se program uloží, jednotka 4krát zapípá. 4. Chcete-li program vyvolat, stiskněte na 3 sekundy tlačítko náběhu/sestupu (4). Displej jednotky po vyvolání programu zabliká ESAB AB 2015

22 5 OBSLUHA Všeobecné funkce 1. Stisknutím tlačítka HF (1) tuto funkci zapnete. 2. Stiskněte jednou tlačítko náběhu/sestupu (2) a pomocí otočného ovladače kodéru (4) nastavte čas náběhu (0,1 až 10 sekund). Stiskněte dvakrát tlačítko náběhu/sestupu (2) a pomocí otočného ovladače kodéru (4) nastavte čas sestupu (0,1 až 10 sekund). 3. Stiskněte jednou tlačítko plynu před zapálením a po zhasnutí a pomocí otočného ovladače kodéru (4) nastavte čas proudění plynu před zapálením (0,1 až 25 sekund). 4. Stiskněte dvakrát tlačítko plynu před zapálením a po zhasnutí a pomocí otočného ovladače kodéru (4) nastavte čas proudění plynu po zhasnutí (0,5 až 30 sekund) Dálkový ovladač On/Off/Minimum (zapnuto/vypnuto/minimum) 1. Stiskem tlačítka dálkového ovládače (1) tuto funkci zapnete. 2. Stiskněte tlačítko dálkového ovladače na 2 sekundy a uvolněte jej. 3. Indikátor LED dálkového ovladače zabliká a na displeji se zobrazí Min. 4. Pomocí otočného ovladače kodéru (2) nastavte hodnotu proudu při dálkovém ovládání. 5. Stiskem tlačítka dálkového ovladače (1) na 3 sekundy tuto funkci vypnete. 5.4 Dílčí menu napájecího zdroje Horký start TIG AC POZOR! Horký start TIG AC je aktivní pouze v případě, že je hodnota TIG pod 130 A ESAB AB 2015

23 5 OBSLUHA 1. Vyberte jeden z režimů TIG. 2. Stiskněte tlačítko výběru režimu na 2 sekundy a uvolněte jej. Indikátor LED zabliká a na displeji se zobrazí HS. 3. Pomocí otočného ovladače kodéru upravte hodnotu Hot start (horký start) od 0 do 100 % hodnot hlavního svařovacího proudu (max. 135 A). 5.5 Hlavní funkce napájecího zdroje 2zdvihový režim TIG ampér A = plyn před zapálením B = oblouk ON (zapnutý) C = doba náběhu/sestupu D = oblouk OFF (vypnutý) E = plyn po zhasnutí F = spoušť hořáku ON (zapnutá) G = spoušť hořáku OFF (vypnutá) t 4zdvihový režim TIG ampér A = plyn před zapálením B = oblouk ON (zapnutý) C 1 = doba náběhu C 2 = doba sestupu D = oblouk OFF (vypnutý) E = plyn po zhasnutí F = spoušť hořáku ON (zapnutá) G = spoušť hořáku OFF (vypnutá) H = spoušť hořáku ON/OFF (zapnutá/vypnutá) Duální program TIG Funkce duální program TIG umožňuje obsluze používat 2 hodnoty proudu: rychlým stlačením spouště hořáku lze přepínat mezi hlavním a základním proudem. t ESAB AB 2015

24 5 OBSLUHA ampér t A = plyn před zapálením B = oblouk ON (zapnutý) C 1 = doba náběhu C 2 = doba sestupu D = oblouk OFF (vypnutý) E = plyn po zhasnutí F = spoušť hořáku ON (zapnutá) G = spoušť hořáku OFF (vypnutá) H = spoušť hořáku ON/OFF (zapnutá/vypnutá) I = spoušť hořáku ON (zapnutá) J = spoušť hořáku OFF (vypnutá) GTAW/TIG, AC/DC Při svařování proudem AC/DC je možné tlačítkem frekvence AC upravovat tuto frekvenci od 20 do 200 Hz. I OUT (A) Dále je možné pomocí tlačítka vyvážení AC upravovat toto vyvážení od 10 do 90 % EN (záporné elektrody). Obrázek níže ukazuje dvě extrémní situace. Případ A: Maximální čištění, minimální průnik, opotřebená wolframová elektroda. Případ B: Maximální průnik, minimální čištění, omezené opotřebení wolframové elektrody. Ideálním kompromisem je za normálních podmínek vyvážení 80 % a 80Hz frekvence ESAB AB 2015

25 5 OBSLUHA 5.6 Informace o svařování TIG Typ elektrody Na svařování AC/DC a DC se doporučují šedá elektroda legovaná cerem a zlatá elektroda legovaná lanthanem. Při změně svařování z AC/DC na DC elektrodu vyměňte. Na elektrodě se vytváří špička, jak je vidět na obrázku níže. Úhel se mění s měnícím se svařovacím proudem. Tabulka níže uvádí doporučené hodnoty. Úhel ( ) Svařovací proud Plnicí materiál Lze použít celou řadu materiálů, nicméně platí několik základních pravidel: 1. Tyče svařovacího materiálu musí mít stejné mechanické a chemické vlastnosti jako svařovaný materiál. 2. Doporučuje se nepoužívat základní materiály, protože mohou obsahovat nečistoty způsobené pracovním postupem. 3. Má-li používaný materiál jiné chemické složení, je na místě vyhodnotit konečné vlastnosti spoje, a to jak mechanické, tak antikorozní. Plyn Běžně používaným ochranným plynem je čistý argon, jehož množství se liší podle hodnoty použitého proudu (4 6 l/min). Svařování TIG u měděných materiálů Vzhledem k výše popsaným vlastnostem se svařování TIG výborně hodí i při práci s materiály, které mají vysokou tepelnou vodivost. Používaným plynem je vždy argon a v případě mědi se doporučuje používat pomocné podložky. Příprava konců na svařování mědi (plochý tupý spoj). Používané elektrody jsou stejného typu, jaký byl popsán u svařování oceli, a připravují se dle pokynů výše. V rámci prevence případné oxidace v místě svaru se používají svařovací materiály s obsahem fosforu, silikonu a deoxidačních složek ESAB AB 2015

26 5 OBSLUHA 5.7 Přehřátí napájecího zdroje Pracovní cyklus Pracovní cyklus vymezuje čas, během kterého lze svařovat nebo řezat při určité zátěži, aniž by došlo k přetížení, jako procento desetiminutového intervalu. Pracovní cyklus platí pro 40 C / 104 F Pokud dojde k přehřátí napájecího zdroje: Rozsvítí se indikátor LED pro přehřátí. Než budete ve svařování pokračovat, počkejte 10 minut. 5.8 Zapojení a ovládací zařízení chladicí jednotky Přední panel 1 Síťový vypínač 2 Indikátor LED optického alarmu 3 Chladicí jednotka ON/OFF (zapnuta/vypnuta) 4 Vývod studené vody, modrá trubice na hořáku 5 Pojistka 6 Zvukový alarm při nedostatečné cirkulaci vody 7 Návrat horké vody, červená hadice na hořáku ESAB AB 2015

27 5 OBSLUHA 4pólový konektor ILME 4kolíkový konektor Přívod napájení KOL ÍK Popis 1 Společné napájení 2 Napájení 115/230 V AC 3 Napájení 400 V AC GRD 4 Společná skříň 5.9 Spuštění chladicí jednotky POZOR! Při prvním spuštění se u chladicí jednotky může spustit alarm z důvodu nedostatečného množství kapaliny v potrubí. Počkejte několik minut nebo chladicí jednotku několikrát zapněte (ON) a vypněte (OFF). POZOR! Alarm chladicí jednotky se spustí, když není připojen hořák, je poškozený nebo je nízká hladina kapaliny. 1. Zkontrolujte, zda je chladicí jednotka naplněna chladicí kapalinou na maximální hladinu. Pokud ne, naplňte chladicí jednotku na maximální hladinu. 2. Zapojte všechny elektrické a hydraulické kontakty. 3. Zapněte napájecí zdroj, který chladicí jednotku napájí. 4. Zapněte chladicí jednotku. 5. Přesvědčte se, zda chladicí kapalina cirkuluje hydraulickým okruhem hořáku a vrací se do nádrže. 6. Hladinu chladicí kapaliny znovu zkontrolujte a v případě potřeby ji doplňte. POZOR! Pravidelně kontrolujte hladinu chladicí kapaliny a podle potřeby ji doplňte. Nedostatek chladicí kapaliny Pokud do čerpadla pronikne vzduch, protože v systému je málo, případně žádná kapalina, nastane následující: spustí se alarm, chod čerpadla bude hlučný, chladicí kapalina nebude cirkulovat. Problém vyřešíte na základě následujících kroků: ESAB AB 2015

28 5 OBSLUHA 1. Zajistěte, aby chladicí kapalina v chladicí jednotce dosahovala maximální hladiny. 2. Odpojte hadici hořáku od zpětného přívodu horké vody (červená hadice). 3. Vypusťte vodu z hořáku do samostatného kbelíku. 4. Zapněte chladicí jednotku a do červené přípojky přiveďte trochu vzduchu. 5. Vzduch přivádějte, dokud voda z hadice hořáku plynule nevytéká do kbelíku a zvuk pumpy se neupraví. 6. Vypněte chladicí jednotku a připojte hadici hořáku ke zpětnému přívodu horké vody. 7. Zapněte chladicí jednotku ESAB AB 2015

29 6 ÚDRŽBA 6 ÚDRŽBA 6.1 Přehled Pravidelná údržba je důležitá pro bezpečný a spolehlivý provoz. Bezpečnostní štítky smějí snímat pouze kvalifikovaní elektrikáři s příslušným oprávněním. UPOZORNĚNÍ! Všechny záruky dodavatele ztrácejí platnost, pokud se zákazník v průběhu záruční doby pokusí sám opravit jakékoli chyby produktu. 6.2 Napájecí zdroj Pravidelně kontrolujte, zda není napájecí zdroj pro svařování ucpán nečistotami. Ucpané či blokované vstupy a výstupy vzduchu mohou vést k přehřátí. Četnost a způsob čištění jsou závislé na: typu svařování, době hoření oblouku, prostředí, okolním prostředí. Za normálních podmínek stačí napájecí zdroj jedenkrát ročně profouknout suchým stlačeným vzduchem (se sníženým tlakem). 6.3 Svařovací hořák Program pravidelné péče a údržby redukuje zbytečné a drahé prostoje. Při každé výměně cívky se musí svařovací hořák odpojit od napájecího zdroje a profouknout stlačeným vzduchem. Konec drátu nesmí mít při zasunování do vodicí vložky ostré hrany. Podrobné informace naleznete v příručce s pokyny týkajícími se svařovacích hořáků. 6.4 Chladicí jednotka U chladicí jednotky stačí čistit vnitřní části. Prašné prostředí vyžaduje častější čištění. VÝSTRAHA! Před jakoukoli údržbou nejprve odpojte chladicí jednotku od síťového napájení (odpojte 4pólový konektor ILME od napájecího zdroje). Při čištění chladicí jednotky postupujte následovně: 1. Odpojte a vyjměte chladicí jednotku z napájecího zdroje. 2. Vypusťte z jednotky veškerou chladicí kapalinu. 3. Vnitřní části chladicí jednotky vyčistěte stlačeným vzduchem, který nepřesáhne 3 bary. 4. Zkontrolujte, zda jsou utažené všechny elektrické spoje. 5. Zkontrolujte, zda jsou utažené všechny hydraulické spoje. 6. Vyměňte poškozené nebo opotřebené součásti. 7. Naplňte chladicí jednotku chladicí kapalinou na maximální hladinu. 8. Vraťte chladicí jednotku na místo a připojte ji ESAB AB 2015

30 6 ÚDRŽBA 6.5 Plnění chladicí jednotky chladicí kapalinou Při plnění chladicí jednotky chladicí kapalinou postupujte následovně: 1. Vypněte chladicí jednotku i napájecí zdroj. 2. Odpojte konektor chladicí jednotky od napájecího zdroje. 3. Odstraňte pojistný šroub (1). 4. Chladicí jednotku (2) opatrně vysuňte natolik, abyste získali přístup k nádrži s chladicí kapalinou. 5. Naplňte chladicí jednotku chladicí kapalinou na maximální hladinu. 6. Chladicí jednotku zasuňte opatrně zpět a zajistěte ji pojistným šroubem (1) ESAB AB 2015

31 7 VYHLEDÁVÁNÍ ZÁVAD 7 VYHLEDÁVÁNÍ ZÁVAD Než si vyžádáte pomoc autorizovaného servisního technika, proveďte tyto doporučené kontroly. Vyhledávání závad u napájecího zdroje Druh závady Nápravné opatření Žádný oblouk. Zkontrolujte, zda je zapnutý síťový vypínač. Během svařování došlo k přerušení svařovacího proudu. Zkontrolujte správnost připojení síťového napájení, svařovacího kabelu a zpětného kabelu. Zkontrolujte, zda je nastavena správná hodnota proudu. Zkontrolujte síťové pojistky. Zkontrolujte, zda se neaktivovala ochrana proti přetížení (signalizováno na přední straně). Zkontrolujte síťové pojistky. Zkontrolujte, že je zpětný kabel správně připevněný. Často se aktivuje ochrana proti přehřátí. Ujistěte se, zda nedošlo k překročení předepsaných hodnot napájecího zdroje (tj. zda zařízení není přetíženo). Nízký svařovací výkon. Zkontrolujte správnost připojení svařovacího kabelu a zpětného kabelu. Po zapnutí napájecího zdroje se na displeji objeví TRI - ALA (alarm spouště). POZOR! K této chybě dojde, jestliže je spoušť hořáku stisknuta a napájecí zdroj je zapnutý. Zkontrolujte, zda je nastavena správná hodnota proudu. Zkontrolujte, zda se používá správný drát nebo elektroda. Zkontrolujte síťové pojistky. Zkontrolujte, že je tlak plynu v zařízení připojen k napájecími zdroji. Zcela vypněte napájecí zdroj. Ujistěte se, že spoušť hořáku není stisknuta. Zkontrolujte, zda není spoušť hořáku poškozená. Znovu zapněte napájecí zdroj ESAB AB 2015

32 7 VYHLEDÁVÁNÍ ZÁVAD Vyhledávání závad u chladicí jednotky Druh závady Nápravné opatření Jednotku nelze spustit. Zkontrolujte, zda je zapnutý síťový vypínač. Zkontrolujte síťové pojistky. Zkontrolujte správnost připojení síťového napájení, svařovacího kabelu a zpětného kabelu. Chladicí kapalina necirkuluje. Okamžitě chladicí jednotku vypněte, doplňte chladicí kapalinu na maximum a zkontrolujte, zda kapalina někde neuniká. Zkontrolujte, zda není potrubí překroucené nebo ohnuté, případně je narovnejte. Přesvědčte se, zda jsou přípojky potrubí správně nainstalovány. Zkontrolujte kapacitu čerpadla. Hlučný chod Okamžitě chladicí jednotku vypněte, doplňte chladicí kapalinu na maximum a zkontrolujte, zda kapalina někde neuniká ESAB AB 2015

33 8 OBJEDNÁVÁNÍ NÁHRADNÍCH DÍLŮ 8 OBJEDNÁVÁNÍ NÁHRADNÍCH DÍLŮ Opravy a elektrické práce musí provádět autorizovaný servisní technik ESAB. Používejte pouze originální náhradní díly ESAB. Zdroje Heliarc 283i a Heliarc 353i AC/DC jsou navrženy a testovány v souladu s mezinárodními a evropskými normami IEC/EN a IEC/EN Po dokončení servisní práce nebo opravy je povinností osoby provádějící práci zajistit, že produkt stále splňuje požadavky normy uvedené výše. Chladicí jednotka Heliarc je navržena a testována v souladu s mezinárodní a evropskou normou IEC/EN Po dokončení servisní práce nebo opravy je povinností osoby provádějící práci zajistit, že produkt stále splňuje požadavky normy uvedené výše. Náhradní díly si můžete objednat u nejbližšího prodejce společnosti ESAB, viz poslední stránka tohoto dokumentu ESAB AB 2015

34 NÁKRES NÁKRES Heliarc 283i AC/DC, Heliarc 353i AC/DC ESAB AB 2015

35 NÁKRES Heliarc cooling unit ESAB AB 2015

36 TABULKY SVAŘOVÁNÍ TABULKY SVAŘOVÁNÍ Welding table steel ESAB AB 2015

37 TABULKY SVAŘOVÁNÍ Welding table aluminium ESAB AB 2015

38 OBJEDNACÍ ČÍSLO OBJEDNACÍ ČÍSLO Ordering number Denomination Type Notes Welding power source Heliarc 283i AC/DC 400 V Welding power source Heliarc 353i AC/DC 400 V Cooling unit Heliarc cooling unit Spare parts list Heliarc 283i AC/DC, 353i AC/DC Spare parts list Heliarc cooling unit 400 V ESAB AB 2015

39 PŘÍSLUŠENSTVÍ PŘÍSLUŠENSTVÍ Cooling unit Cooling liquid GLIDEX-35deg, 5 l Cooling liquid GLIDEX-35 deg, 10 l Electrode holder with 3 m cable Trolley FC5C foot control ESAB AB 2015

40 PŘÍSLUŠENSTVÍ TIG torches air cooled TXH 121, 4 m TXH 121, 8 m TXH 151, 4 m TXH 151, 8 m TXH 201, 4 m TXH 201, 8 m TIG Torches water cooled TXH 251w, 4 m, OKC TXH 251 wf, 4 m, OKC TXH 251w, 8 m, OKC TXH 251wF, 8 m, OKC TXH 401w, 4 m TXH 401w HD, 4 m TXH 401w, 8 m TXH 401w HD, 8 m TIG torches air cooled with built in remote control TXH 151, 8 m, wheel remote, 3.64 kg TXH 151, 8 m, flex wheel remote, 3.64 kg TXH 201, 8 m, wheel remote, 4.9 kg TXH 201, 8 m, flex wheel remote, 4.9 kg TIG torches water cooled with remote control TXH 251w, 8 m, wheel remote, 2.8 kg TXH 401w, 8m, wheel remote, 4.56 kg TXH 251w, 8 m, flex wheel remote, 2.82 kg ESAB AB 2015

41 PŘÍSLUŠENSTVÍ ESAB AB 2015
