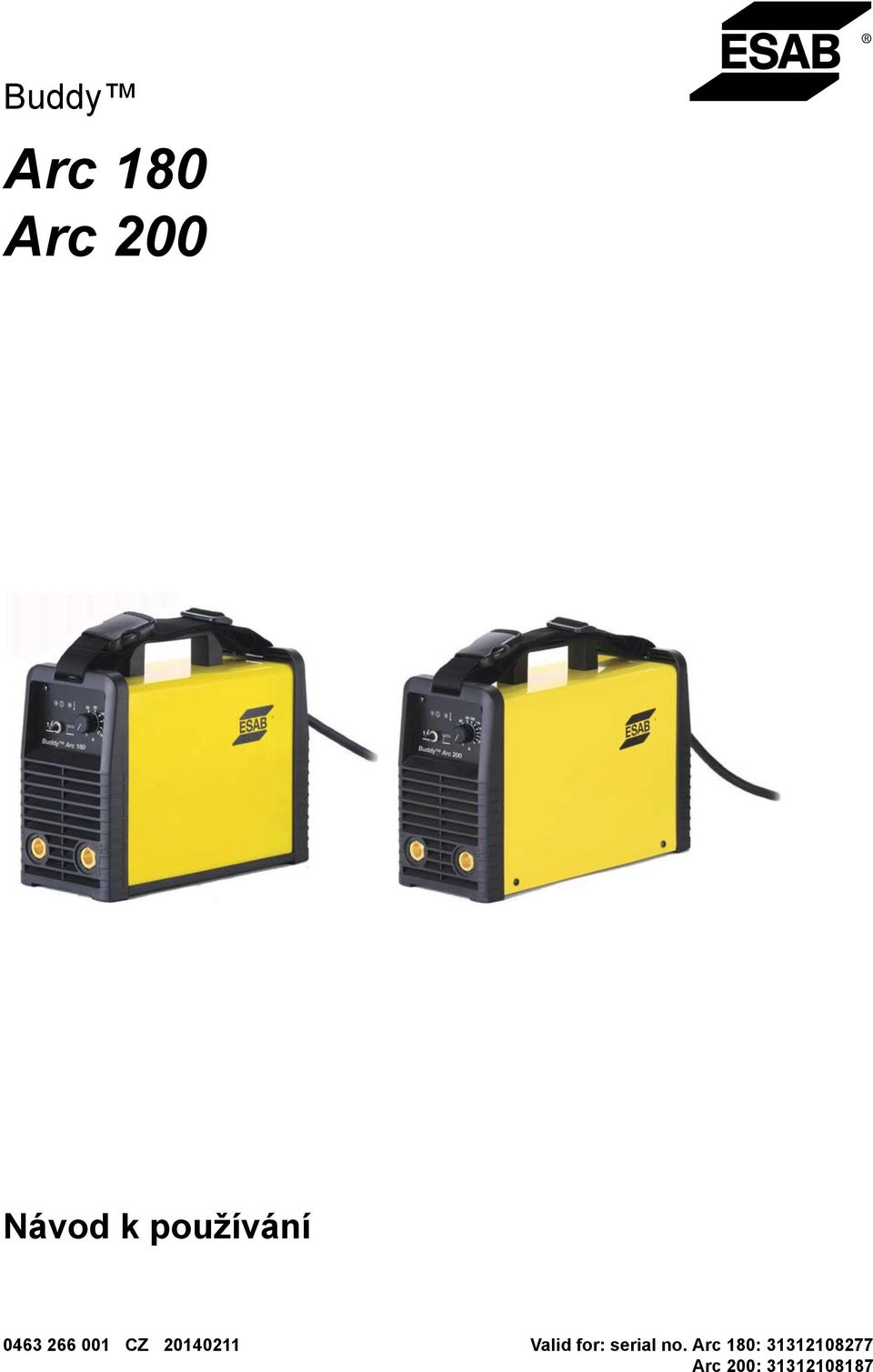

1 Buddy Arc 180 Arc 200 Návod k používání CZ Valid for: serial no. Arc 180: Arc 200:

2

3 OBSAH 1 BEZPEČNOST ÚVOD Vybavení TECHNICKÉ ÚDAJE INSTALACE Umístění Napájení ze sítě Doporučená zatížitelnost pojistek a minimální průřez vodičů OBSLUHA Přípojky Připojení svařovacího a zpětného kabelu Symboly a ovládací panely Ochrana proti přehřátí Svařování MMA Nastavování svařovacího proudu Zapalování oblouku Manipulace s elektrodou Ochrana elektrody při kontaktu Typy spojů v MMA Výběr elektrody Svařování TIG Nastavování svařovacího proudu Zapálení oblouku Živý start TIG Typy spojů v TIG ÚDRŽBA Napájecí zdroj Svařovací hořák VYHLEDÁVÁNÍ ZÁVAD OBJEDNÁVÁNÍ NÁHRADNÍCH DÍLŮ...17 NÁKRES...18 OBJEDNACÍ ČÍSLO...20 PŘÍSLUŠENSTVÍ...21 Práva ke změně technických údajů bez upozornění vyhrazena ESAB AB 2014

4 1 BEZPEČNOST 1 BEZPEČNOST Uživatelé zařízení ESAB nesou konečnou odpovědnost za to, že zajistí, aby každý, kdo pracuje s takovým zařízením nebo v jeho blízkosti, dodržoval všechna příslušná bezpečnostní opatření. Bezpečnostní opatření musí vyhovovat požadavkům vztahujícím se na tento typ zařízení. Kromě standardních nařízení, která platí pro dané pracoviště, je nutno dodržovat i níže uvedená doporučení. Veškeré práce musí provádět kvalifikovaní pracovníci, kteří jsou dobře obeznámeni s obsluhou zařízení. Nesprávná obsluha zařízení může vést k nebezpečným situacím, které mohou mít za následek zranění obsluhy a poškození zařízení. 1. Každý, kdo používá toto zařízení, musí být dobře obeznámen s: obsluhou zařízení; umístěním nouzových vypínačů; fungováním zařízení; příslušnými bezpečnostními opatřeními; svařováním a řezáním nebo jiným příslušným použitím vybavení 2. Obsluha zařízení musí zajistit, aby: při spuštění zařízení nebyla v jeho pracovním prostoru žádná neoprávněná osoba nikdo nebyl nechráněný při zapálení oblouku nebo zahájení práce se zařízením 3. Pracoviště musí být: vhodné k danému účelu; bez průvanu. 4. Osobní ochranné prostředky: Vždy používejte osobní ochranné prostředky, jako jsou ochranné brýle, oděv odolný proti ohni a ochranné rukavice Nenoste volné doplňky či ozdoby, jako jsou šály, náramky, prsteny atd., které by se mohly zachytit nebo způsobit popáleniny 5. Obecná bezpečnostní opatření: Přesvědčte se, zda je zpětný vodič bezpečně připojen Práci na vysokonapěťovém zařízení smí provádět pouze kvalifikovaný elektrikář K dispozici musí být vhodný a jasně označený hasicí přístroj Mazání a údržba zařízení se nesmí provádět za provozu. VÝSTRAHA! Nepoužívejte tento zdroj energie k rozmrazování zamrzlého potrubí ESAB AB 2014

5 1 BEZPEČNOST VÝSTRAHA! Svařování a řezání obloukem může být nebezpečné pro vás i pro jiné osoby. Při svařování nebo řezání dodržujte bezpečnostní opatření. Požádejte svého zaměstnavatele o bezpečnostní předpisy vycházející z údajů výrobce o nebezpečných situacích. ÚRAZ ELEKTRICKÝM PROUDEM může způsobit smrt Zařízení instalujte a uzemněte v souladu s příslušnými normami. Nedotýkejte se elektrických dílů pod napětím nebo elektrod nechráněným povrchem těla, vlhkými rukavicemi či vlhkým oděvem Izolujte se od země a svařovaného předmětu Dbejte na bezpečnou pracovní polohu. VÝPARY A PLYNY mohou být zdraví nebezpečné Kryjte si hlavu před výpary K odstranění výparů a plynů z dosahu vašeho dýchání a z celého prostoru používejte ventilaci, odsávání u oblouku či obojí OBLOUKOVÉ ZÁŘENÍ může poranit oči a spálit kůži Chraňte si oči a tělo. Používejte správný ochranný štít, brýle s filtračními skly a ochranný oděv Osoby nacházející se v blízkosti chraňte vhodnými štíty nebo clonami NEBEZPEČÍ POŽÁRU Jiskry (prskání) mohou způsobit požár. Proto zajistěte, aby v blízkosti nebyly žádné hořlavé materiály HLUK nadměrný hluk může poškodit sluch Chraňte si uši. Používejte protihluková sluchátka nebo jinou ochranu sluchu. Chraňte si uši. Používejte protihluková sluchátka nebo jinou ochranu sluchu Varujte osoby nacházející se v blízkosti před nebezpečím FUNKČNÍ PORUCHA při funkční poruše požádejte o odbornou pomoc. Před instalací či spuštěním zařízení si přečtěte tento návod k obsluze a snažte se mu porozumět. CHRAŇTE SEBE I JINÉ! UPOZORNĚNÍ! Před instalací či spuštěním zařízení si přečtěte tento návod k obsluze a snažte se mu porozumět. UPOZORNĚNÍ! Zařízení třídy A není určeno k používání v obytných oblastech, v nichž je elektrické napájení zajišťováno veřejnou, nízkonapěťovou rozvodnou sítí. Kvůli rušení šířenému vedením a vyzařováním se mohou v takových oblastech objevit případné obtíže se zaručením elektromagnetické kompatibility u zařízení třídy A ESAB AB 2014

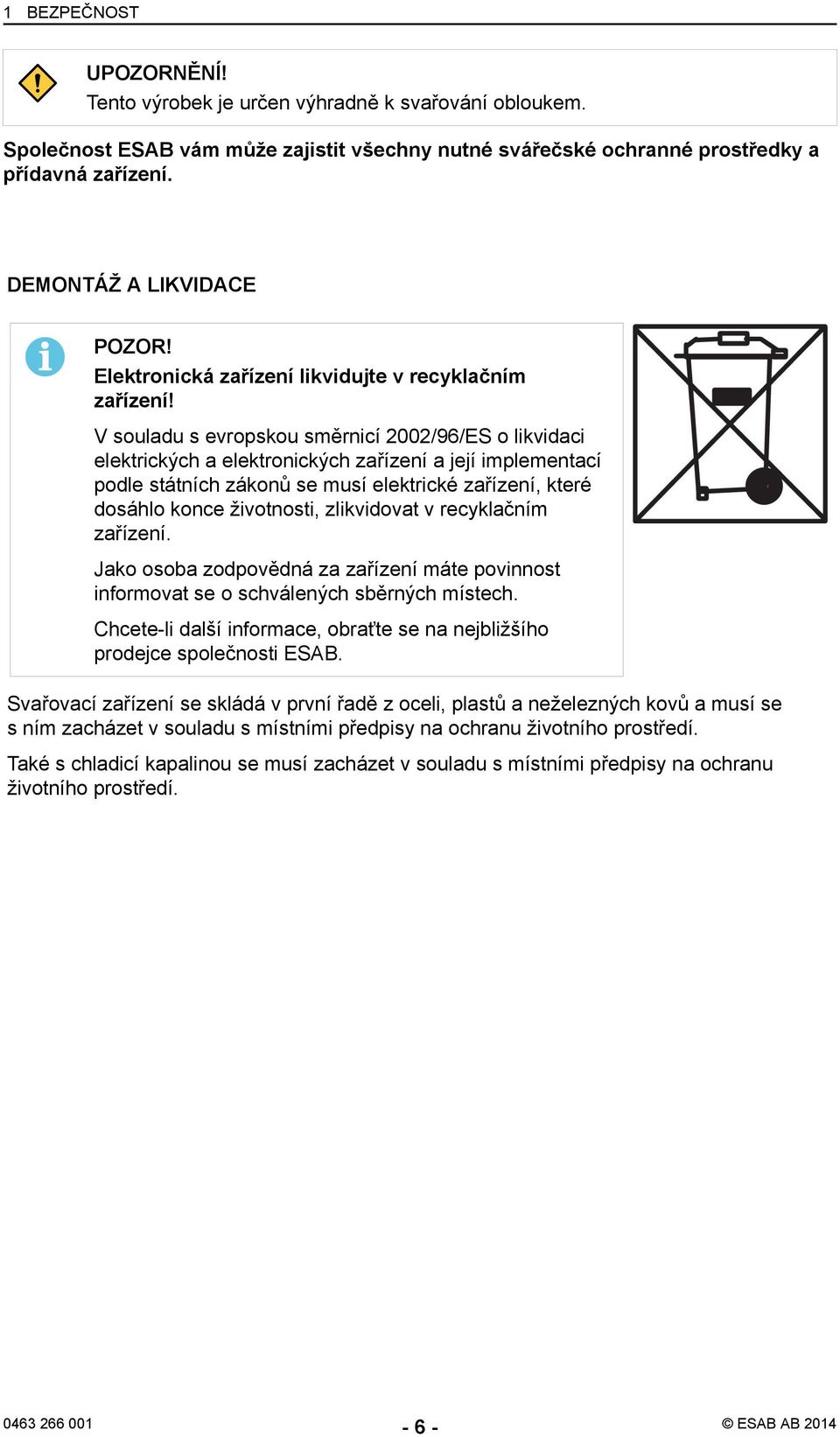

6 1 BEZPEČNOST UPOZORNĚNÍ! Tento výrobek je určen výhradně k svařování obloukem. Společnost ESAB vám může zajistit všechny nutné svářečské ochranné prostředky a přídavná zařízení. DEMONTÁŽ A LIKVIDACE POZOR! Elektronická zařízení likvidujte v recyklačním zařízení! V souladu s evropskou směrnicí 2002/96/ES o likvidaci elektrických a elektronických zařízení a její implementací podle státních zákonů se musí elektrické zařízení, které dosáhlo konce životnosti, zlikvidovat v recyklačním zařízení. Jako osoba zodpovědná za zařízení máte povinnost informovat se o schválených sběrných místech. Chcete-li další informace, obraťte se na nejbližšího prodejce společnosti ESAB. Svařovací zařízení se skládá v první řadě z oceli, plastů a neželezných kovů a musí se s ním zacházet v souladu s místními předpisy na ochranu životního prostředí. Také s chladicí kapalinou se musí zacházet v souladu s místními předpisy na ochranu životního prostředí ESAB AB 2014

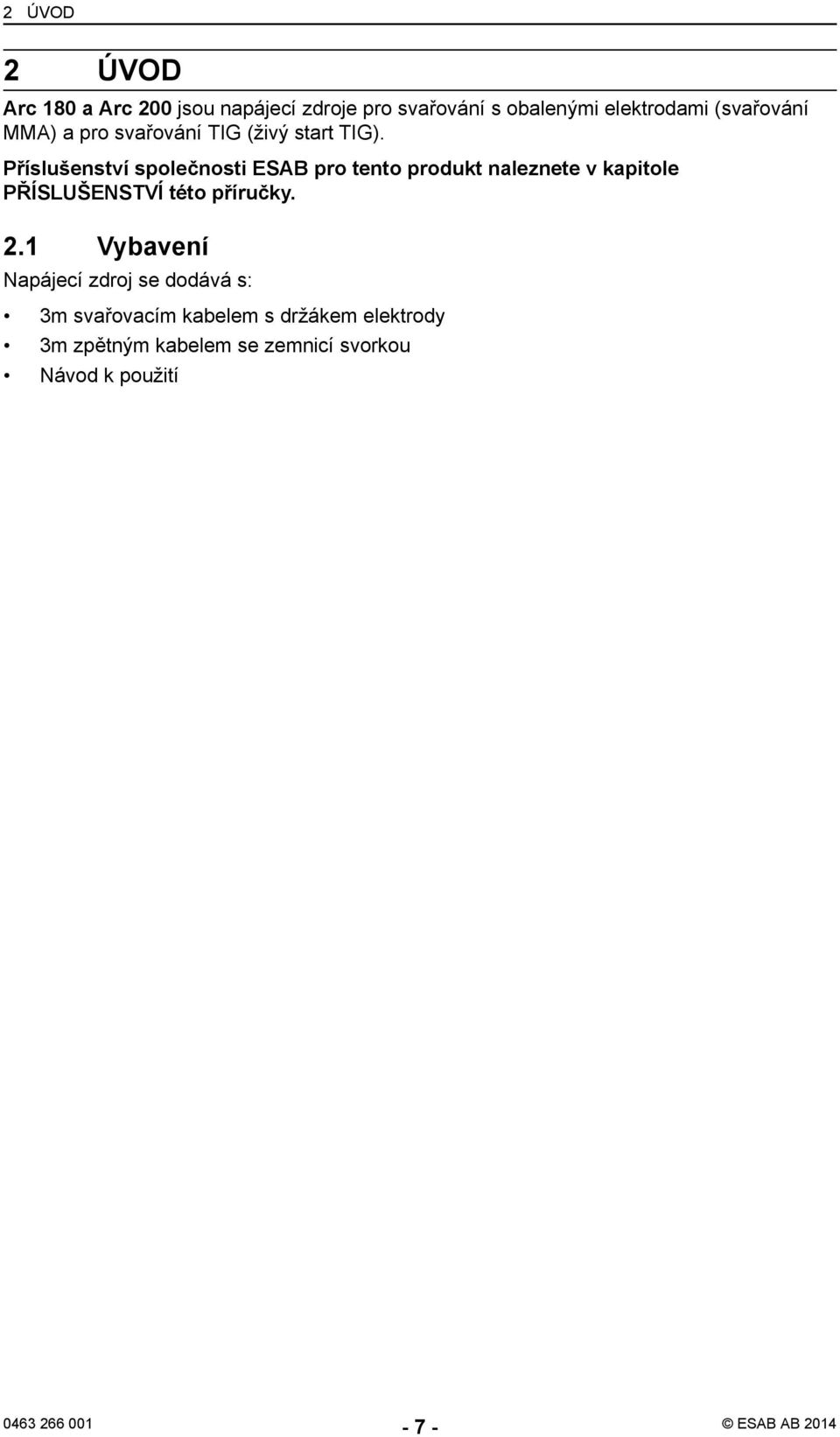

7 2 ÚVOD 2 ÚVOD Arc 180 a Arc 200 jsou napájecí zdroje pro svařování s obalenými elektrodami (svařování MMA) a pro svařování TIG (živý start TIG). Příslušenství společnosti ESAB pro tento produkt naleznete v kapitole PŘÍSLUŠENSTVÍ této příručky. 2.1 Vybavení Napájecí zdroj se dodává s: 3m svařovacím kabelem s držákem elektrody 3m zpětným kabelem se zemnicí svorkou Návod k použití ESAB AB 2014

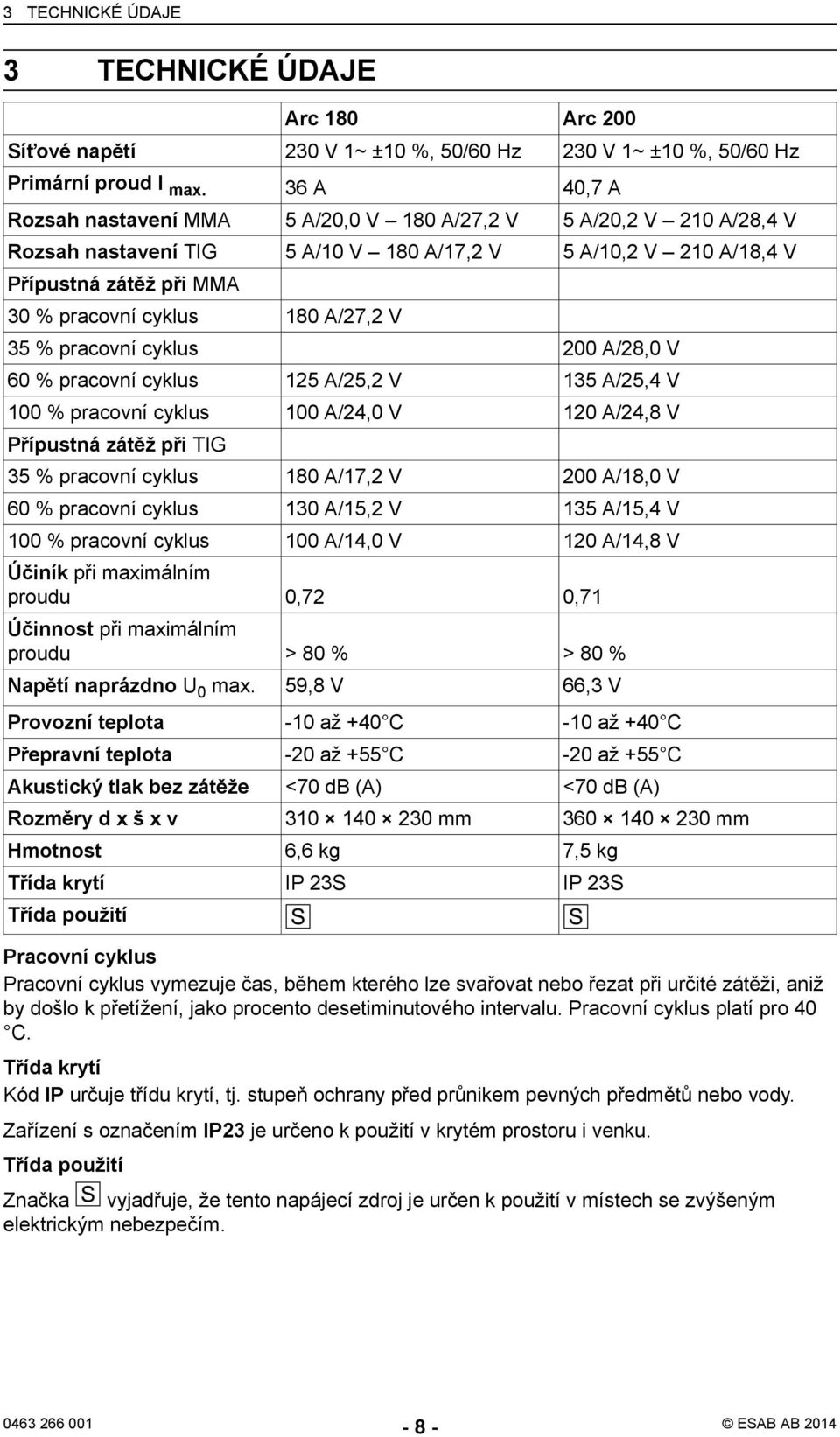

8 3 TECHNICKÉ ÚDAJE 3 TECHNICKÉ ÚDAJE Arc 180 Arc 200 Síťové napětí 230 V 1~ ±10 %, 50/60 Hz 230 V 1~ ±10 %, 50/60 Hz Primární proud I max. 36 A 40,7 A Rozsah nastavení MMA 5 A/20,0 V 180 A/27,2 V 5 A/20,2 V 210 A/28,4 V Rozsah nastavení TIG 5 A/10 V 180 A/17,2 V 5 A/10,2 V 210 A/18,4 V Přípustná zátěž při MMA 30 % pracovní cyklus 180 A/27,2 V 35 % pracovní cyklus 200 A/28,0 V 60 % pracovní cyklus 125 A/25,2 V 135 A/25,4 V 100 % pracovní cyklus 100 A/24,0 V 120 A/24,8 V Přípustná zátěž při TIG 35 % pracovní cyklus 180 A/17,2 V 200 A/18,0 V 60 % pracovní cyklus 130 A/15,2 V 135 A/15,4 V 100 % pracovní cyklus 100 A/14,0 V 120 A/14,8 V Účiník při maximálním proudu 0,72 0,71 Účinnost při maximálním proudu > 80 % > 80 % Napětí naprázdno U 0 max. 59,8 V 66,3 V Provozní teplota -10 až +40 C -10 až +40 C Přepravní teplota -20 až +55 C -20 až +55 C Akustický tlak bez zátěže <70 db (A) <70 db (A) Rozměry d x š x v mm mm Hmotnost 6,6 kg 7,5 kg Třída krytí IP 23S IP 23S Třída použití Pracovní cyklus Pracovní cyklus vymezuje čas, během kterého lze svařovat nebo řezat při určité zátěži, aniž by došlo k přetížení, jako procento desetiminutového intervalu. Pracovní cyklus platí pro 40 C. Třída krytí Kód IP určuje třídu krytí, tj. stupeň ochrany před průnikem pevných předmětů nebo vody. Zařízení s označením IP23 je určeno k použití v krytém prostoru i venku. Třída použití Značka vyjadřuje, že tento napájecí zdroj je určen k použití v místech se zvýšeným elektrickým nebezpečím ESAB AB 2014

9 4 INSTALACE 4 INSTALACE Instalaci musí provádět odborník. 4.1 Umístění Umístěte napájecí zdroj tak, aby nic nepřekáželo jeho vstupním a výstupním otvorům pro chladicí vzduch. Umístěte napájecí zdroj tak, aby nedošlo k ucpání vstupních otvorů nežádoucím materiálem. 4.2 Napájení ze sítě Přesvědčte se, zda je napájecí zdroj pro svařování připojen ke správnému síťovému napětí a zda je chráněn správně dimenzovanou pojistkou. Zásuvka musí mít ochranné uzemnění. A. Typový štítek s údaji o připojeném napájení Doporučená zatížitelnost pojistek a minimální průřez vodičů Síťové napětí Arc 180 Arc V 1~ ±10 %, 50/60 Hz Průřez síťového kabelu 3 G 2,5 3 G 2,5 v mm 2 Fázový proud I 1 eff (TIG) 12,5 A 16,6 A Fázový proud 1 eff (MMA) 16,0 A 24,1 A POZOR! Používejte napájecí zdroj v souladu s příslušnými státními předpisy ESAB AB 2014

10 5 OBSLUHA 5 OBSLUHA Obecná bezpečnostní nastavení týkající se manipulace se zařízením naleznete v kapitole BEZPEČNOST této příručky. Důkladně si ji přečtěte, než začnete zařízení používat! 5.1 Přípojky 1. Ovládací panel 4. Síťový vypínač 1/O 2. Přípojka (-) pro zpětný kabel, svařovací 5. Přípojka pro síťový kabel kabel nebo hořák TIG 3. Přípojka (+) pro zpětný kabel nebo svařovací kabel 5.2 Připojení svařovacího a zpětného kabelu Napájecí zdroj má dva výstupy, zápornou svorku [-] (2) a kladnou svorku [+] (3) pro připojení svařovacího a zpětného kabelu. Výstup, k němuž je připojen svařovací kabel v případě svařování MMA, je závislý na typu elektrody; informace o správné polaritě elektrody najdete na obalu elektrody. V případě volitelného svařování TIG připojte napájecí kabel hořáku TIG k záporné svorce [-] (2). Připojte matici plynového přívodu k regulovanému zdroji ochranného plynu. Připojte zpětný kabel ke zbývající svařovací svorce na napájecím zdroji. Připevněte k obrobku kontaktní svorku zpětného kabelu a ujistěte se, že má dobrý kontakt ESAB AB 2014

11 5 OBSLUHA 5.3 Symboly a ovládací panely Arc 180 Arc 200 Bílá kontrolka, napájení zapnuto Žlutá kontrolka, přehřátí Scratch TIG Svařování MMA 5.4 Ochrana proti přehřátí Napájecí zdroj je vybaven ochranou proti tepelnému přetížení, která přeruší svařovací proud a rozsvítí žlutou kontrolku v přední části zařízení, jakmile příliš stoupne vnitřní teplota. Když teplota klesne, tepelná ochrana se automaticky nastaví do výchozího stavu. POZOR! Jestliže je napájecí zdroj příliš zatížen, může docházet k jeho přehřívání. Přípustnou zátěž naleznete v kapitole TECHNICKÉ ÚDAJE této příručky. Jestliže je vstup nebo výstup vzduchu blokován nebo ucpán nežádoucím materiálem, může docházet k přehřívání napájecího zdroje. Ujistěte se, že průchod vzduchu napájecím zdrojem není blokován. 5.5 Svařování MMA Přepněte volič procesu na požadovaný typ svařování ESAB AB 2014

12 5 OBSLUHA POZOR! Výstup napájecího zdroje je aktivován. Zkontrolujte volbu polarity svařovacího kabelu, zda vyhovuje požadavkům na elektrodu. Zvolte požadovanou hodnotu svařovacího proudu Nastavování svařovacího proudu Napájecí zdroj Arc 180 má nastavitelný svařovací proud v rozsahu 5 až 180 A. Napájecí zdroj Arc 200 má nastavitelnou hodnotu v rozsahu 5 až 200 A. Proud Zapalování oblouku Svařování MMA se může označovat také jako svařování s obalenými elektrodami. Po zapálení oblouku se začne tavit elektroda a její obal začne tvořit ochrannou strusku. Jestliže se zažehne oblouk a špička elektrody je přitisknutá ke kovu, okamžitě se začne tavit a ulpívá na kovu, což znemožňuje pokračovat ve svařování. Proto se musí oblouk zapalovat stejně jako zápalka. Rychle se dotkněte elektrodou kovu a oddalte ji, aby vznikl vhodný elektrický oblouk (přibl. 2 mm). Pokud je oblouk příliš dlouhý, začne praskat, dělit se a nakonec se úplně přeruší. Po zažehnutí oblouku pohybujte elektrodou zleva doprava. Elektroda by měla svírat s kovem úhel Manipulace s elektrodou Při svařování MMA je třeba používat tři pohyby na konci elektrody: elektroda se pohybuje ke svarové lázni po osách [1]; k dosažení požadované šířky svarové lázně bude možná nutná nepatrná oscilace [2]; elektroda se pohybuje ve směru svařování [3]. Obsluha může zvolit manipulaci s elektrodou na základě ostrosti svarového spoje, místa svařování, specifikací elektrody, svařovacího proudu, vlastních dovedností atd. 1. pohyb elektrody 4. obrobek 2. oscilace elektrody (doprava a doleva) 5. svar 3. pohyb elektrody podél svaru 6. elektroda ESAB AB 2014

13 5 OBSLUHA Ochrana elektrody při kontaktu Pokud během svařování dojde k přímému kontaktu (dotyku) mezi elektrodou a obrobkem a vznikne zkrat, svařovací proud poklesne na minimum, aby se prodloužila životnost elektrody Typy spojů v MMA Tupý spoj Rohový spoj Přeplátovaný spoj Spoj tvaru T Výběr elektrody Výběr průměru elektrody vychází z tloušťky obrobku, místa svařování, tvaru spoje, svařované vrstvy atd. Další informace najdete v doporučeních na obalu elektrody. Elektroda se musí vždy skladovat v suchu nebo vysušit, aby byla zaručena dobrá kvalita spoje. Tím se předejte přimísení vodíku a vzniku bublin a prasklin. Během svařování nesmí být oblouk příliš dlouhý, jinak dojde k nestabilnímu hoření, velkému rozstřiku, pronikání světla, podebrání, vzniku bublin atd. Je-li oblouk příliš krátký, elektroda se přichytí ke kovu. 5.6 Svařování TIG Při svařování TIG se taví kov obrobku působením oblouku zapáleného wolframovou elektrodou, která se sama netaví. Svarová lázeň a elektroda jsou chráněné ochranným plynem. Svařování TIG je užitečné zejména tehdy, když se vyžaduje vysoká kvalita, a při svařování tenkého plechu. Charakteristiky těchto napájecích zdrojů jsou vhodné také pro svařování TIG. Při svařování TIG musí mít svařovací zdroje následující vybavení: hořák TIG s plynovým ventilem (viz kapitola PŘÍSLUŠENSTVÍ této příručky) láhev se svařovacím plynem (s vhodnou náplní); regulátor svařovacího plynu (vhodný plynový regulátor); wolframová elektroda; vhodný pomocný materiále podle potřeby. Přepněte volič procesu na požadovaný typ svařování ESAB AB 2014

14 5 OBSLUHA POZOR! Výstup napájecího zdroje je aktivován. Zkontrolujte polaritu svařovacího kabelu a hořáku TIG, zda vyhovuje požadavkům na elektrodu. Zvolte požadovanou hodnotu svařovacího proudu Nastavování svařovacího proudu Napájecí zdroj Arc 180 má nastavitelný svařovací proud v rozsahu 5 až 180 A. Napájecí zdroj Arc 200 má nastavitelnou hodnotu v rozsahu 5 až 200 A. Proud Zapálení oblouku Živý start TIG Při použití funkce Živý start TIG se zapaluje oblouk kontaktem wolframové elektrody s obrobkem a jejím následným oddálením Typy spojů v TIG Tupý spoj Rohový spoj Přeplátovaný spoj Spoj tvaru T ESAB AB 2014

15 6 ÚDRŽBA 6 ÚDRŽBA POZOR! Pravidelná údržba je důležitá pro bezpečný a spolehlivý provoz. UPOZORNĚNÍ! Ochranné desky mohou odstraňovat pouze ty osoby, které mají vhodné elektrotechnické znalosti (autorizovaný personál). UPOZORNĚNÍ! Všechny záruky dodavatele ztrácejí platnost, pokud se zákazník v průběhu záruční doby pokusí sám opravit jakékoli chyby produktu. 6.1 Napájecí zdroj Pravidelně kontrolujte, zda není napájecí zdroj pro svařování ucpán nečistotami. Četnost a způsob čištění jsou závislé na: typu svařování; době hoření oblouku; umístění; okolním prostředí. Za normálních podmínek stačí napájecí zdroj jedenkrát ročně profouknout suchým stlačeným vzduchem (se sníženým tlakem). Jinak způsobí ucpané vstupy a výstupy vzduchu přehřátí. 6.2 Svařovací hořák K zajištění bezproblémového svařování se musí součásti podléhající opotřebení pravidelně čistit a měnit ESAB AB 2014

16 7 VYHLEDÁVÁNÍ ZÁVAD 7 VYHLEDÁVÁNÍ ZÁVAD Než si vyžádáte pomoc autorizovaného servisního technika, proveďte tyto doporučené kontroly. Druh závady Nápravné opatření Žádný oblouk. Zkontrolujte, zda je zapnutý síťový vypínač. Zkontrolujte, zda síťové napětí není příliš nízké nebo vysoké. Pokud je napětí vyšší nebo nižší než doporučovaná hodnota a stroj má normální provozní teplotu, rozsvítí se žlutý indikátor LED. Zkontrolujte správnost připojení kabelu svařovacího proudu a zpětného kabelu. Zkontrolujte, zda je nastavena správná hodnota proudu. Během svařování došlo k přerušení svařovacího proudu. Často dochází k aktivaci tepelné pojistky. Zkontrolujte, zda se nevypnul miniaturní jistič. Zkontrolujte, zda se neaktivovaly tepelné pojistky (signalizováno žlutou kontrolkou na předním panelu). Zkontrolujte síťové pojistky. Zkontrolujte, zda není ucpán prachový filtr. Ujistěte se, zda nedošlo k překročení předepsaných hodnot napájecího zdroje (tj. zda zařízení není přetíženo). Přípustnou zátěž naleznete v kapitole TECHNICKÉ ÚDAJE této příručky. Umístěte napájecí zdroj tak, aby nic nepřekáželo jeho vstupním a výstupním otvorům pro chladicí vzduch. Nízký svařovací výkon. Zkontrolujte správnost připojení kabelu svařovacího proudu a zpětného kabelu. Zkontrolujte, zda je nastavena správná hodnota proudu. Zkontrolujte, zda jsou použity správné elektrody. Zkontrolujte průtok plynu. V režimu Live TIG použijte volitelný hořák TIG ET 17V ESAB AB 2014

17 8 OBJEDNÁVÁNÍ NÁHRADNÍCH DÍLŮ 8 OBJEDNÁVÁNÍ NÁHRADNÍCH DÍLŮ UPOZORNĚNÍ! Opravy a elektrické práce musí provádět autorizovaný servisní technik. Používejte pouze originální náhradní díly. Nástroje Arc 180 a Arc 200 jsou navrženy a přezkoušeny v souladu s mezinárodními a evropskými normami EN a EN Servisní služba, která provedla servis nebo opravu, musí zajistit, aby výrobek stále vyhovoval uvedené normě. Náhradní díly si můžete objednat u nejbližšího prodejce společnosti ESAB, viz poslední stránka této publikace ESAB AB 2014

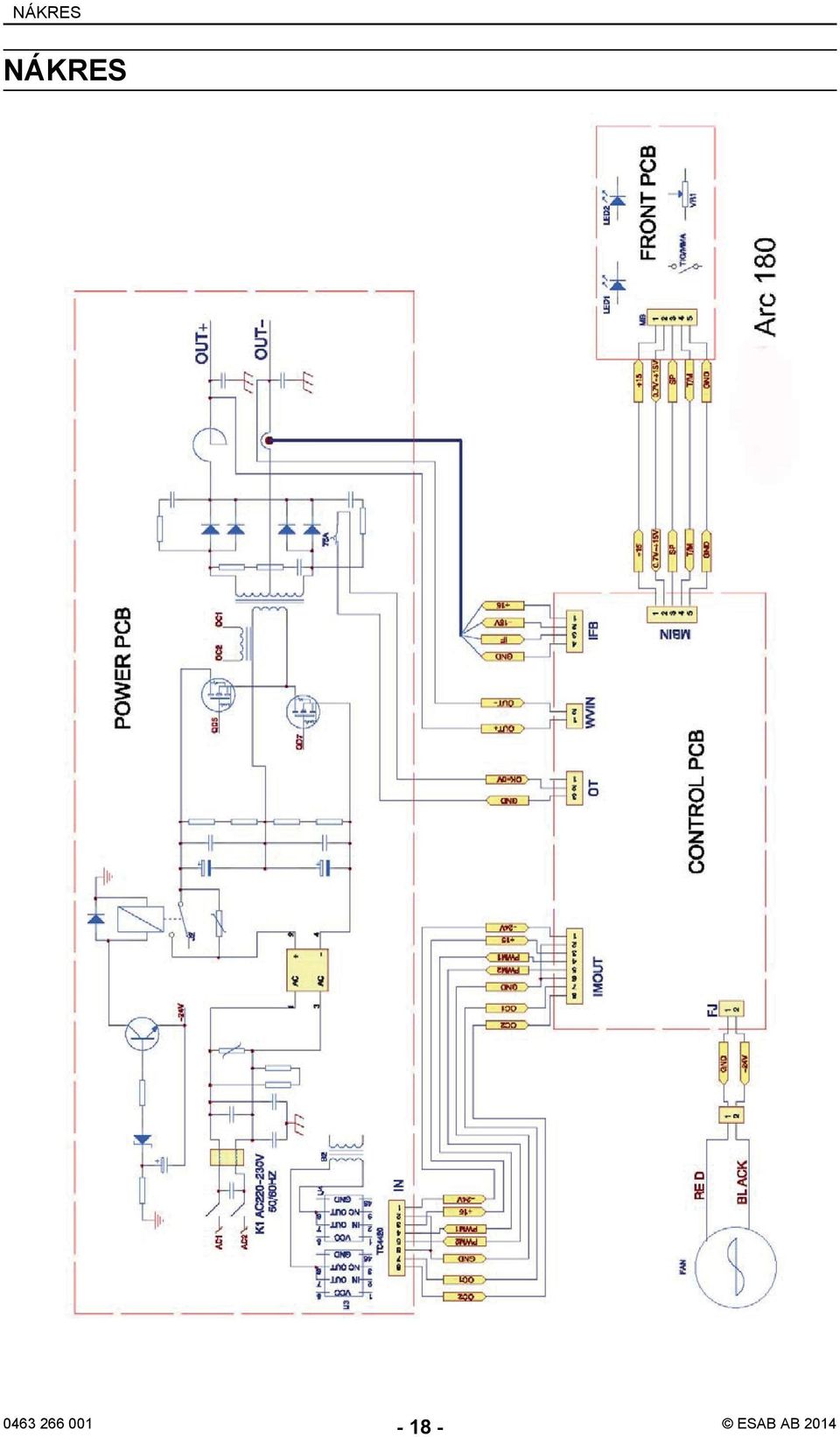

18 NÁKRES NÁKRES ESAB AB 2014

19 NÁKRES ESAB AB 2014

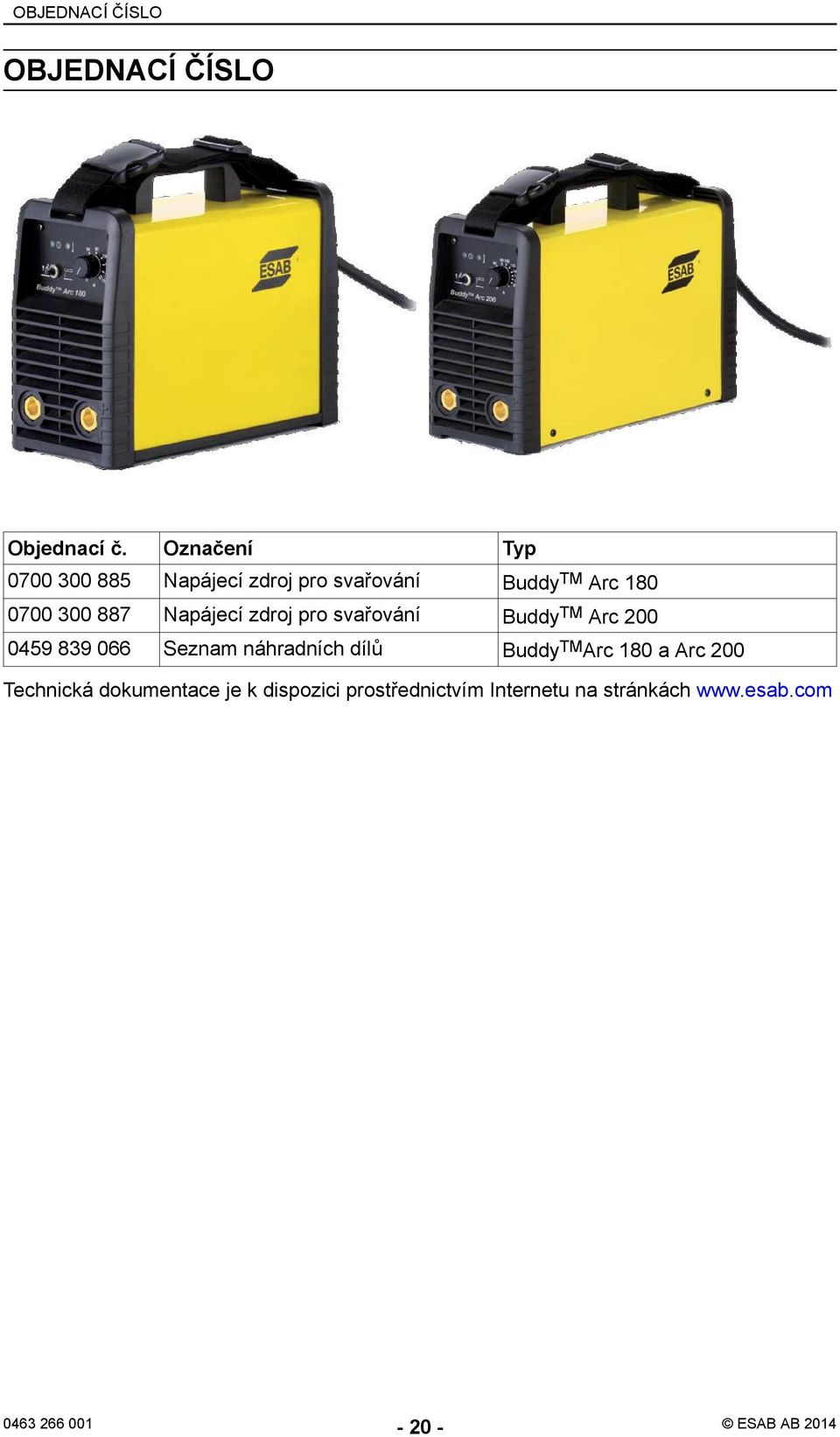

20 OBJEDNACÍ ČÍSLO OBJEDNACÍ ČÍSLO Objednací č. Označení Typ Napájecí zdroj pro svařování Buddy TM Arc Napájecí zdroj pro svařování Buddy TM Arc Seznam náhradních dílů Buddy TM Arc 180 a Arc 200 Technická dokumentace je k dispozici prostřednictvím Internetu na stránkách ESAB AB 2014

21 PŘÍSLUŠENSTVÍ PŘÍSLUŠENSTVÍ Zpětný kabel se svorkou 3 m 16 mm Svařovací kabel s držákem na elektrodu 3 m 16 mm Hořák TIG 17 4 m ESAB AB 2014
