RECA DRŽÍ. PŮSOBÍ. HÝBE. MULTI-MONTI -plus. Nový MULTI-MONTI s velkým PLUS. Všechny produkty lze objednat online!

Transkript

1 RECA DRŽÍ. PŮSOBÍ. HÝBE. MULTI-MONTI -plus Nový MULTI-MONTI s velkým PLUS Všechny produkty lze objednat online!

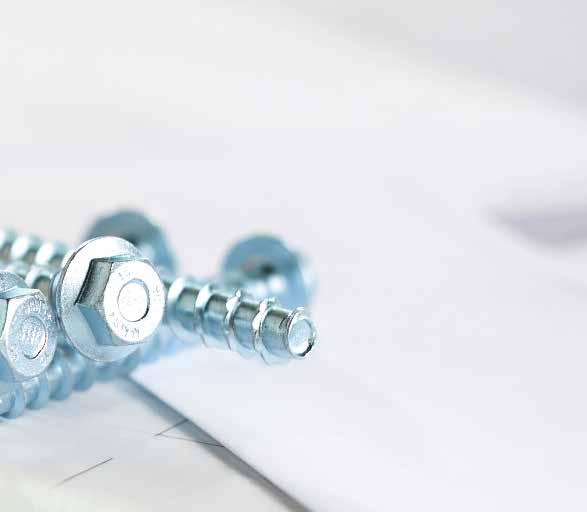

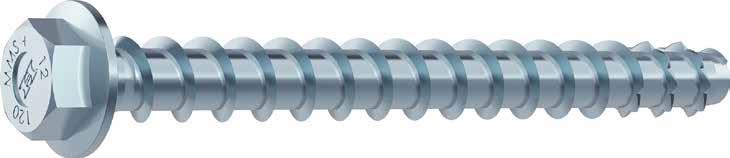

2 MULTI-MONTI -plus Nový MULTI-MONTI s velkým PLUS Nová hlava šroubu Šestihranná hlava s nalisovanou podložkou a označením MMS+ vyražením Úplný závit MMS-plus Snížená vůle vnitřního povrchu díry pro maximální namáhání a hospodárné konstrukce Informace o produktu Nový standard: šestihranná hlava s nalisovanou podložkou Optimalizovaný závit do betonu s větší účinnou plochou Přídavná zátěžová třída na průměr a vyšší bezpečnost při montáži Strojně aplikovatelné a ihned zatížitelné Rozšířený sortiment produktů, např. s předem vloženou kotvou MMS-plus V Větší povolený sortiment pro ETA Option 1 od MMS-plus 6, včetně seismiky NOVINKA Závit MMS-plus do betonu Snížený průměr jádra a větší vnější průměr pro větší účinnou plochu Třída odolnosti vůči požáru R120 S povolením obecného stavebního dozoru VÍCENÁSOBNÉ použití Nový funkční hrot Větší vnější průměr a zesílené ozubení pro menší opotřebení 2

3 Přes tento odkaz viz film! Zátěžové třídy dle posouzení ETA Tahové zatížení [kn] v popraskaném betonu C20/25 MMS (ETA 05/0010) stará verze MMS-plus (ETA 15/0784) nová verze Návrhový odpor N Rd-p (kn) ,8 15, ,7 10 8,0 5 2,7 4,0 6,0 0,7 1,0 1,3 0 26,7 MMS-plus 6/35 MMS-plus 6/45 MMS-plus 7,5/55 MMS-plus 10/50 MMS-plus 10/65 MMS-plus 12/75 MMS-plus 12/90 MMS-plus 14/95 MMS-14/95 MMS-plus 16/100 MMS-plus 16/115* MMS-plus 20/140* Typ kotevního šroubu (průměr/montážní hloubka h nom ) Správná montáž 1. Vyvrtání 2. Vyčištění vyvrtaného otvoru 3. Zašroubování 4. Hotovo 3

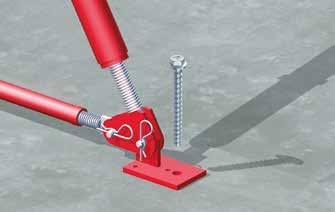

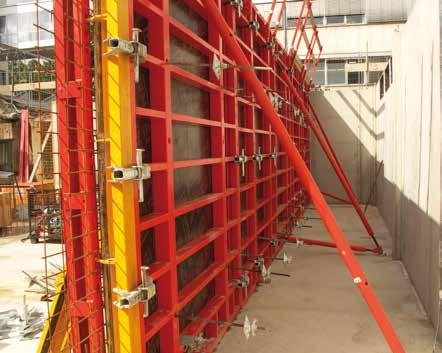

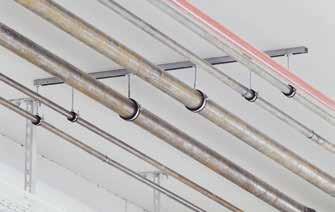

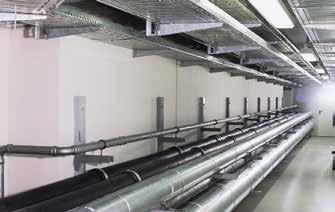

4 Aplikační příklady Montáž podpěr Montáž trubek Upevnění kabelových šachet Montáž hlavních podpěr Upevnění zábradlí Upevnění držáků na stěny a konzol 4

5 Přípustné maximální zatížení jednotlivé hmoždinky k upevnění v popraskaném a nepopraskaném betonu dle ETA-15/0784 Upozornění: Při projekci je nutné zohlednit celé hodnocení! Velikost hmoždinky MMS-plus 6 MMS-plus 7,5 MMS-plus 10 MMS-plus 12 gvz gvz gvz gvz Hloubka zašroubování h nom = Největší přípustné tahové zatížení *) "N zul " jednotlivé hmoždinky bez vlivu okraje 1) Popraskaný beton C20/25 3) kn 0,5 0,7 1,0 2,0 3,0 4,4 5,9 7,9 Nepopraskaný beton C20/25 3) kn 2,0 3,0 2,0 4,4 5,9 7,9 9,9 12,3 Největší přípustná příčná síla *) "V zul " jednotlivé hmoždinky bez vlivu okraje 2) Popraskaný beton C20/25 3) kn 2,3 2,4 5) 2,4 3,6 5) 3,8 6,3 7,7 14,3 5) Nepopraskaný beton C20/25 3) kn 2,4 5) 2,4 5) 3,4 3,6 5) 5,4 8,1 5) 10,7 14,3 5) Přípustný ohybový moment *) "M zul " Nm 4,0 8,4 20,4 39,6 y stavebního dílce a montážní parametry Jmenovitý průměr vrtáku d 0 = 5,0 6,0 8,0 10,0 Hloubka vrtaného otvoru h Hloubka zašroubování h nom Výpočetní hloubka ukotvení h ef = Min. osová vzdálenost s min = Min. vzdálenost od okraje c min = Minimální tloušťka stav. dílce h min = Průch. otvor v připoj. stav. dílci d f Doporučený utahovací moment 4) T max = Nm Instal. moment pro připoj. závit (MMS-plus V) T inst Nm ) To znamená c 1.5 * hef a s 3 * hef 2) To znamená c 10 * hef 3) Beton se normálně bere jako armovaný. Při vyšších pevnostech betonu jsou možné příp. vyšší odpory. 4) Výkon a utahovací moment jsou stanovené v povolení, dodržování tohoto údaje je tedy relevantní pro platnost povolení. 5) Směrodatné je selhání oceli *) Na straně odporu jsou zohledněné dílčí koeficienty bezpečnosti stejně jako dílčí koeficienty bezpečnosti materiálu návrhových metod A dle přílohy C ETAG 001, příp. CEN/TS Na straně účinku byl zohledněn dílčí koeficient bezpečnosti γ G = 1,35. Při kombinovaném namáhání, u skupin hmoždinek a osových nebo okrajových vlivech dbejte prosím na pokyny pro návrhové metody A dle ETAG 001 příloha C, příp. CEN/TS nebo na naši návrhovou pomůcku. 5

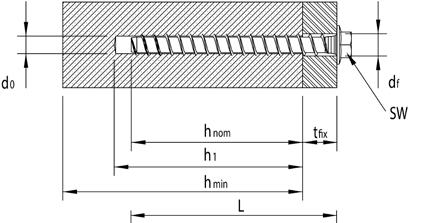

6 MMS-plus SS - se šestihrannou hlavou s nalisovanou podložkou Šestihranná Třída požárního odporu R120 (Ø 6-12) Ø podložky Velikost klíče (SW) ETA 15/ ,0 x 40 5,0 5 11, ,0 x 50 5,0 5/15 11, ,0 x 60 5,0 15/25 11, ,0 x 70 5,0 25/35 11, ,0 x 80 5,0 35/45 11, ,5 x 35 6,0 1 14, ,5 x 40 6,0 5 14, ,5 x 50 6, , ,5 x 60 6,0 5/25 14, ,5 x 70 6,0 15/35 14, ,5 x 80 6,0 25/45 14, ,5 x 100 6,0 45/65 14, ,5 x 120 6,0 65/85 14, ,5 x 140 6,0 85/105 14, ,0 x 60 8, , ,0 x 70 8,0 5/20 19, ,0 x 80 8,0 15/30 19, ,0 x 90 8,0 25/40 19, ,0 x 100 8,0 35/50 19, ,0 x 120 8,0 55/70 19, ,0 x 140 8,0 75/90 19, ,0 x 160 8,0 95/110 19, ,0 x 80 10,0 5 22, ,0 x 90 10,0 1/15 22, ,0 x ,0 10/25 22, ,0 x ,0 30/45 22, ,0 x ,0 50/65 22, ,0 x ,0 70/85 22, * 16,0 x ,0 5/20 30, * 16,0 x ,0 15/30 30, * 16,0 x ,0 25/40 30, * 16,0 x ,0 45/60 30, * 20,0 x , , * 20,0 x , , * 20,0 x , , * Netestováno pro upevnění při namáhání požárem. Úderový šroubovací nástavec RECA 1/2" : : : : : :

7 MMS-plus S - se šestihrannou hlavou a podložkou DIN 440 Šestihranná Třída požárního odporu R120 Ø podložky Velikost klíče (SW) ETA 15/ ,0 x ,0 90/105 43, ,0 x ,0 110/125 43, ,0 x ,0 150/165 43, ,0 x ,0 190/205 43, ,0 x ,0 230/245 43, Úderový šroubovací nástavec RECA 1/2 krátké provedení a dlouhé provedení dle DIN hran vnitřní čtyřhran dle DIN 3121/ISO 1174 pro použití s přístroji fosfátovaný chrom-molybdenová ocel pro použití s přístroji, hodí se na všechny běžné pneumatické a elektrické šroubováky Velikost Provedení Délka D1 D krátké dlouhé

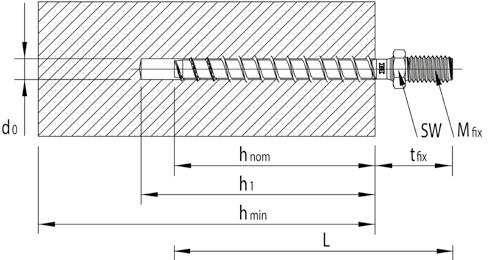

8 MMS-plus V - s metrickým připojovacím závitem Šestihranná Třída požárního odporu R120 (Ø 7,5-12) Velikost klíče (SW) M fix Velikost klíče (SW) ETA 15/ ,5 x 80 6,0 15/35 M8 x 20 5, ,5 x 100 6,0 35/55 M8 x 40 5, ,0 x 90 8,0 15/30 M10 x ,0 x 110 8,0 35/50 M10 x ,0 x 130 8,0 55/70 M10 x ,0 x ,0 20 M12 x ,0 x ,0 15/30 M12 x ,0 x ,0 35/50 M12 x ,0 x ,0 20/35 M16 x ,0 x ,0 70/85 M16 x ,0 x ,0 30 M20 x ,0 x ,0 60 M20 x

9 MMS-plus F - se zápustnou hlavou vnitřní šestihran (TX) Třída požárního odporu R120 Ø hlavy Drážka ETA 15/ ,0 x 40 5,0 5 11,5 TX ,0 x 50 5,0 5/15 11,5 TX ,0 x 60 5,0 15/25 11,5 TX ,0 x 70 5,0 25/35 11,5 TX ,0 x 80 5,0 35/45 11,5 TX ,0 x 100 5,0 55/65 11,5 TX ,0 x 120 5,0 75/85 11,5 TX ,0 x 140 5,0 95/105 11,5 TX ,5 x 45 6, ,5 TX ,5 x 50 6, ,5 TX ,5 x 60 6,0 5/25 15,5 TX ,5 x 70 6,0 15/35 15,5 TX ,5 x 80 6,0 25/45 15,5 TX ,5 x 100 6,0 45/65 15,5 TX ,5 x 120 6,0 65/85 15,5 TX ,5 x 140 6,0 85/105 15,5 TX ,5 x 160 6,0 105/125 15,5 TX ,0 x 60 8, ,5 TX ,0 x 70 8,0 5/20 19,5 TX ,0 x 80 8,0 15/30 19,5 TX ,0 x 90 10, ,0 TX ,0 x ,0 10/25 24,0 TX ,0 x ,0 30/45 24,0 TX Úderový šroubovací nástavec 1/2 Č. K 19, ITX na šrouby s vnitřním šestihranem Torx k použití do přístrojů, hodí se na všechny běžné pneumatické a elektrické šroubováky s upínáním vnitřním čtyřhranem dle DIN G12,5, ISO 1174 speciální ocel GEDORE, manganfosfátovaná TX Délka Hmotnost g

10 MMS-plus MS - s plochou zakulacenou hlavou vnitřní šestihran TX Třída požárního odporu R120 Ø hlavy Drážka ETA 15/ ,5 x 35 6,0 1 17,0 TX ,5 x 40 6,0 5 17,0 TX ,5 x 45 6, ,0 TX ,5 x 50 6, ,0 TX Úderový šroubovací nástavec 1/2 Č. K 19, ITX na šrouby s vnitřním šestihranem Torx k použití do přístrojů, hodí se na všechny běžné pneumatické a elektrické šroubováky s upínáním vnitřním čtyřhranem dle DIN G12,5, ISO 1174 speciální ocel GEDORE, manganfosfátovaná TX Délka Hmotnost g

11 MMS-plus ST - kotva s metrickým připojovacím závitem Šestihranná Třída požárního odporu R120 MMS-plus ST 6,0 MMS-plus ST 7,5 připojovací závit M6 x 5 připojovací závit M8 x 14 MMS-plus ST 10,0 připojovací závit M10 x 11 Ø hlavy Velikost klíče (SW) ETA 15/ ,0 x 55 5, , ,0 x 65 5,0 20/30 10, ,5 x 60 6, , ,5 x 70 6,0 15/35 10, ,5 x 80 6,0 25/45 10, ,5 x 100 6,0 45/65 10, ,5 x 120 6,0 65/85 10, ,0 x 75 8,0 10/25 13, ,0 x 85 8,0 20/35 13, Úderový šroubovací nástavec 1/2 dlouhé provedení, dle DIN hran vnitřní čtyřhran dle DIN 3121 / ISO 1174 k použití do přístrojů fosfátovaný chrom-molybdenová ocel pro použití s přístroji, hodí se na všechny běžné pneumatické a elektrické šroubováky Velikost Délka

12 MMS-plus I - kotva s vnitřním závitem Šestihranná Třída požárního odporu R120 Ø hlavy Velikost klíče (SW) ETA 15/ ,0 x 40 5,0 5 11, ,5 x 40 6,0 5 14, * 7,5 x 40 6,0 5 14, ,5 x 60 6,0 5/25 14, * 7,5 x 60 6,0 5/25 14, ,0 x 60 8, , ,0 x 75 8,0 10/25 19, * Kombinovaný závit M8/M10 x 23 MMS-plus I 6,0 připojovací závit M6 x 15 MMS-plus I 7,5 připojovací závit M8 x 12 MMS-plus I 10 připojovací závit M10 x 13 Úderový šroubovací nástavec 1/2 dlouhé provedení, dle DIN hran vnitřní čtyřhran dle DIN 3121 / ISO 1174 k použití do přístrojů fosfátovaný chrom-molybdenová ocel pro použití s přístroji, hodí se na všechny běžné pneumatické a elektrické šroubováky Velikost Délka

13 MMS-plus P - s PanHead hlavou vnitřní šestihran TX Třída požárního odporu R120 Ø hlavy Drážka ETA 15/ ,0 x 35 5,0 1 11,2 TX ,0 x 40 5,0 5 11,2 TX ,0 x 50 5,0 5/15 11,2 TX ,0 x 60 5,0 15/25 11,2 TX ,5 x 35 6,0 1 14,5 TX ,5 x 40 6,0 5 14,5 TX ,5 x 50 6, ,5 TX ,5 x 60 6,0 5/25 14,5 TX ,0 x 60 8, ,5 TX ,0 x 70 8,0 5/20 19,5 TX Úderový šroubovací nástavec 1/2 Č. K 19, ITX na šrouby s vnitřním šestihranem Torx k použití do přístrojů, hodí se na všechny běžné pneumatické a elektrické šroubováky s upínáním vnitřním čtyřhranem dle DIN G12,5, ISO 1174 speciální ocel GEDORE, manganfosfátovaná Velikost Délka Hmotnost g

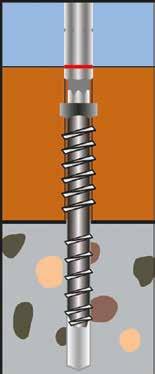

14 MMS-TC TimberConnect Při upevnění dřevěných stavebních dílů na beton se dosud používaly šroubovací kotvy, rozpěrné hmoždinky, lepicí kotvy nebo zamaltované závitové tyče. Alternativou k těmto řešením je MMS-TC. Skládá se ze závitu do betonu MULTI-MONTI a je doplněna závitem do dřeva k upevnění dřevěných dílů. Šroubovací kotva se šroubuje strojově průstrčnou montáží do vyvrtaných otvorů odpovídajících průměru jádra závitu do betonu a do dřeva. Malá hlava se přitom dá zapustit do dřeva. Pro všechny tloušťky dřeva stačí jedna šroubovací kotva. Průkaz rozložení zátěže do dřeva probíhá přes Eurocode 5. Přitom lze u příčného zatížení při použití MMS-TC zanedbat prokazování ohybu dle ETAG 001 příloha C, jak se požaduje u běžných hmoždinek. Vedle vyšších zátěží v tahu tak vycházejí i zřetelně vyšší přenosné příčné zátěže, které navíc nezávisí na tloušťce stavebního dílce. Průkazy dle povolení Z pro MULTI-MONTI vycházejí z ETAG (beton) a DIN 1052 (připojení dřeva). Přednosti závit do dřeva Ideálně vhodné k fixaci dřevěných stavebních dílců do plnocihlového zdiva a betonu Přenos vysokých tahových a příčných sil bez dalších konstrukčních opatření MMS-TC se dá zapustit do dřeva, takže jeden produkt stačí na řadu tlouštěk dřeva Strojové zpracování Malý průměr vrtáku Všechny přednosti montážního systému MULTI-MONTI žádná kontrola točivého momentu malé vzdálenosti od krajů žádné doby vytvrzení Přes tento odkaz viz film! vnitřní šestihran TX závit MULTI-MONTI Ø hlavy Drážka Z ,5 x 100 6, ,0 TX ,0 x 130 8, ,0 TX ,0 x , ,5 TX

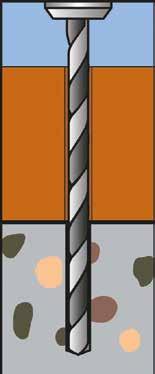

15 Správné usazení: Není problém montovat MMS-TC se správnou hloubkou šroubu, je-li k dispozici správný usazovací nástroj (viz přehled sortimentu). Povrch usazovacího nástroje je opatřený stupnicí pro hloubku šroubu. Pomocí gumového kroužku lze nastavit tloušťku připojovaného dílu na nástroji. Šroub tím dosáhne optimální hloubky zašroubování. Správná montáž 1. Vrtání 2. Vyčištění vyvrtaného otvoru 3. Zašroubování 4. Hotovo Sázecí nástroje pro prahové kotvy MMS-TC Provedení Místo přenosu síly Použití na Sázecí nástroj MMS-TC TX 30 Upínání nástavce MMS-TC 7, Sázecí nástroj MMS-TC TX 45 Upnutí nástavce 1/2" MMS-TC Sázecí nástroj MMS-TC TX 50 Upnutí nástavce 1/2" MMS-TC
