1 ABB i-bus EIB Ovládací panel pro EIB TP Celý dům pod kontrolou z jediného místa ABB s.r.o., Elektro-Praga

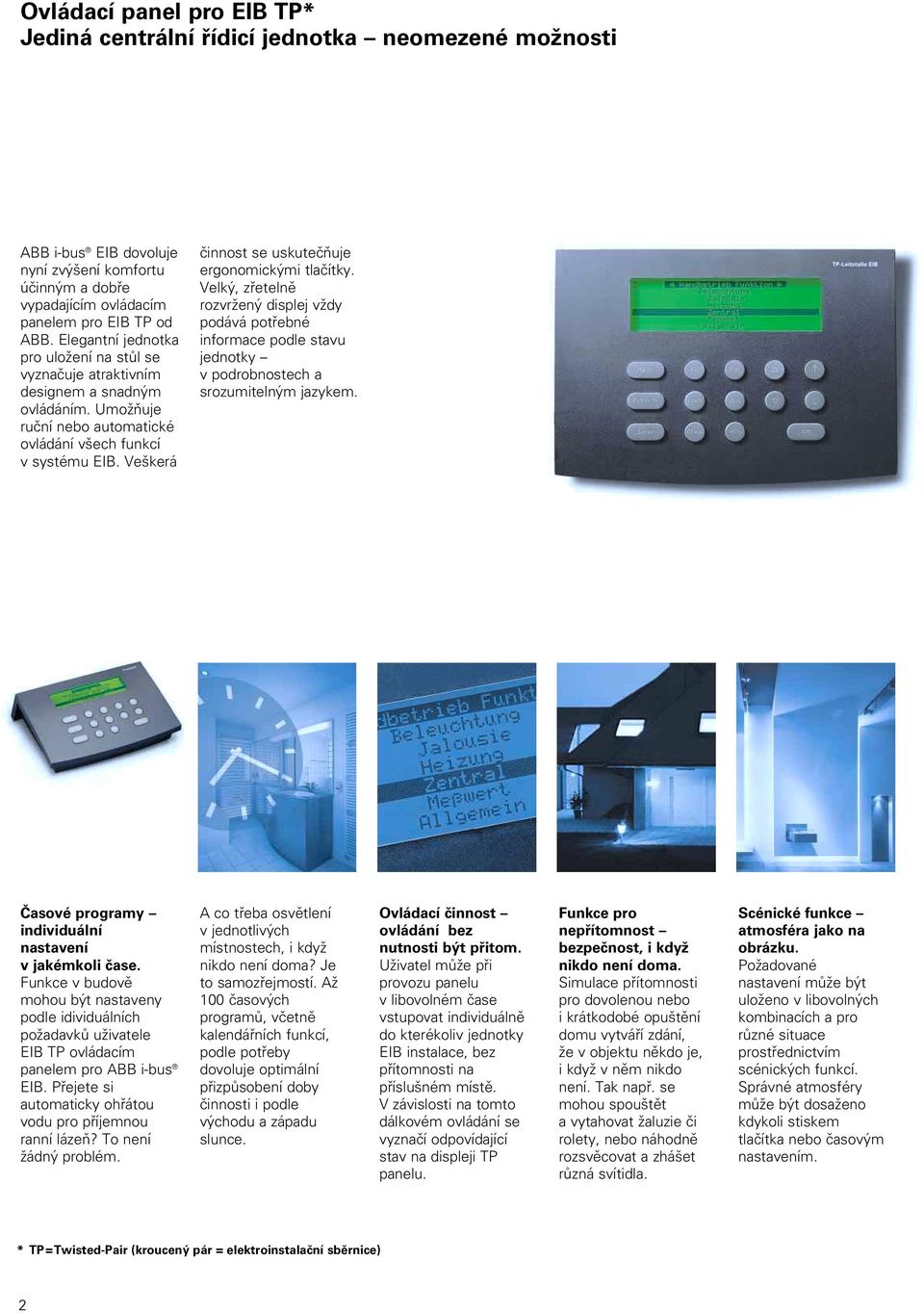

2 Ovládací panel pro EIB TP* Jediná centrální řídicí jednotka neomezené možnosti ABB i-bus EIB dovoluje nyní zvýšení komfortu účinným a dobře vypadajícím ovládacím panelem pro EIB TP od ABB. Elegantní jednotka pro uložení na stůl se vyznačuje atraktivním designem a snadným ovládáním. Umožňuje ruční nebo automatické ovládání všech funkcí v systému EIB. Veškerá činnost se uskutečňuje ergonomickými tlačítky. Velký, zřetelně rozvržený displej vždy podává potřebné informace podle stavu jednotky v podrobnostech a srozumitelným jazykem. Časové programy individuální nastavení v jakémkoli čase. Funkce v budově mohou být nastaveny podle idividuálních požadavků uživatele EIB TP ovládacím panelem pro ABB i-bus EIB. Přejete si automaticky ohřátou vodu pro příjemnou ranní lázeň? To není žádný problém. A co třeba osvětlení v jednotlivých místnostech, i když nikdo není doma? Je to samozřejmostí. Až 100 časových programů, včetně kalendářních funkcí, podle potřeby dovoluje optimální přizpůsobení doby činnosti i podle východu a západu slunce. Ovládací činnost ovládání bez nutnosti být přitom. Uživatel může při provozu panelu v libovolném čase vstupovat individuálně do kterékoliv jednotky EIB instalace, bez přítomnosti na příslušném místě. V závislosti na tomto dálkovém ovládání se vyznačí odpovídající stav na displeji TP panelu. Funkce pro nepřítomnost bezpečnost, i když nikdo není doma. Simulace přítomnosti pro dovolenou nebo i krátkodobé opuštění domu vytváří zdání, že v objektu někdo je, i když v něm nikdo není. Tak např. se mohou spouštět a vytahovat žaluzie či rolety, nebo náhodně rozsvěcovat a zhášet různá svítidla. Scénické funkce atmosféra jako na obrázku. Požadované nastavení může být uloženo v libovolných kombinacích a pro různé situace prostřednictvím scénických funkcí. Správné atmosféry může být dosaženo kdykoli stiskem tlačítka nebo časovým nastavením. * TP=Twisted-Pair (kroucený pár = elektroinstalační sběrnice) 2

3 Vyšší komfort. Vyšší bezpečnost. Vyšší hospodárnost. Vše s ovládacím panelem EIB TP. Regulace vytápění Zde je obrovský potenciál pro získávání úspor v soukromých obydlích nebo v komerčních či administrativních objektech, pokud místnosti budou vytápěny jen podle potřeby. Nebudete trpět, ani nepřijdete o komfort, použijete-li EIB TP ovládací panel, protože ten samočinně zajišťuje, aby teplota v místnosti byla vždy příjemná pro dobu využívání. Ovládání žaluzií Jsou-li žaluzie elektricky ovládány prostřednictvím EIB, pak TP ovládací panel otevírá cestu k rozsáhlým možnostem pro časové programové řízení pro jednotlivé místnosti. Vytahuje a spouští žaluzie v individuálních časových režimech. Je-li nastavena kalendářní funkce, žaluzie se vytáhnou, jakmile se rozední. Tato funkce je ideální např. jako ochrana objektu v době, kdy nikdo není doma. Přednáškové sály nebo učebny Systém řízení osvětlení V oblasti podnikání, v přednáškových sálech a učebnách jsou značné nároky na instalaci, které jsou výsledkem odlišných možností jejich použití. Běžné systémy jsou velmi záhy na hranicích svých možností anebo jsou velmi drahé. Na druhé straně EIB instalace s TP ovládacím Lidé často zapomínají vypínat osvětlení v administrativních budovách či ve školách. Ne však s EIB TP ovládacím panelem. Systém dokáže automaticky vypnout osvětlení v předem určenou dobu, přizpůsobenou panelem umožňuje všechna případná nastavení ke snadnému upravení místnosti pouhým stiskem tlačítka od reflektoru zaměřeného na přednášejícího, přes stmívání světel, až k prezentaci za použití videotechniky. individuálně podle využívání jednotlivých místností. Ovšemže svítidla mohou být spínána také ručně z TP ovládacího panelu, např. když místnost je využívána mimo stanovenou dobu. 3

4 Pohodlný systém: Nástroje pro programování centrálních funkcí Možnost 1: Programování přímým vstupem TP-Leitstelle TP-Leitstelle EIB Můžete ovšem vložit všechny funkce a akce, u nichž předpokládáte řízení TP ovládacím panelem buď přímo, anebo připojenou klávesnicí. Ale vzhledem k lepšímu přehledu během vkládání doporučujeme uspořádat řídicí funkce programen Power- Project (viz 2. možnost), který je volně k dispozici a je podrobněji popsán dále. Poznámka: EIB TP ovládací panel je připojen k ABB i-bus EIB sériovým datovým kabelem propojujícím panel a zapuštěné EIB rozhraní RS 232. Možnost 2: Využití programu Power-Project TP Program Power-Project TP je zdarma pro každý EIB TP ovládací panel. Umožňuje pohodlné programování jednotlivých řídicích funkcí stejně jako scén a časových funkcí pomocí PC. Má to tu výhodu, že máte lepší přehled o programování a výsledcích na velké obrazovce. Jednou vytvořený program se jednoduše nahraje do EIB TP ovládacího panelu. Leitstelle Powernet EIB 4

5 Programování individuálních řídicích funkcí je tak snadné: Krok 1: Nejdříve spusťte program Power-Project na vašem PC a vytvořte nový projekt. Menü Datei Neues File menu (nabídka souborů) New projekt (nový project) Krok 2: Po vložení dat projektu automaticky přejděte na místnost/okno akce v programu Power- Project. Zde lze vložit jednotlivé místnosti a definovat všechny akce, které si přejete vykonat později v ovládaných funkcích. Použitím myši přetáhněte symbol místnosti do levého okna místnost/akce (room/action) a vyznačte název místnosti. Krok 3: Přejděte na skupinový pohled ve vaší ETS2. Zde můžete vytisknout všechny skupinové adresy použité v projektu pomocí: Project menu (nabídka projektu) Print (tisk) 5

6 Krok 4: Převed te první skupinovou adresu ETS z vašeho tiskového výstupu do nově vytvořené akce v TP Power-Project. Přetáhněte symbol akce do příslušné místnosti. Vložte data ETS (skupinovou adresu, funkci, EIB typ) do dialogového okna. Krok 5: Pokračujte stejným způsobem pro všechny ostatní skupinové adresy ETS, které si přejete aktivovat v řídicích funkcích EIB TP ovládacím panelem. Opakujte krok 4 podle popisu. Krok 6: Po převedení všech funkcí ETS do akcí TP ovládacího panelu lze přenést projekt do TP ovládacího panelu. K tomuto účelu propojte EIB TP ovládací panel s vaším PC sériovým datovým kabelem (RS 232). Co nejdříve spusťte přenos dat z PC na TP ovládací panel, čímž se váš projekt automaticky přenese. Ovládací panel: Installation Administration Load project PC: Edit menu Send project Jestliže nyní propojíte EIB TP ovládací panel sériovým kabelem se zapuštěným rozhraním EIB, můžete ovládat, kontrolovat a vizualizovat všechny předem definované akce, uložené do panelu. 6

7 Nejvyšší komfort pro uživatele: individuální scény a až 100 snadno ovladatelných časových programů Vkládání prostřednictvím Power-Project Časové programy Využitím TP Power- Project měníme pořadí časových programů v pravém okně. Zde se definují požadované časové funkce pro jednotlivé akce nebo scény. Časové programy se automaticky přenesou z projektu do EIB TP ovládacího panelu. Zvolte složku Časový program. Přetáhněte symbol času do pravého okna a vložte časy, akci a požadovaný stav v Nabídce času Scény Scéna se vztahuje na kombinaci různých akcí s předdefinovaným stavem sepnutí. Scény mohou být aktivovány z ovládacího panelu i časovým programem. Scény se také přenášejí automaticky s projektem do EIB TP ovládacího panelu. Scény ovládané pomocí TP Power- Project V pravém okně programu Power-Project aktivujte přehled scén kliknutím levého tlačítka myši na tlačítko Scenes na příkazovém řádku obrazovky. Myší přetáhněte symbol scény do pravého okna. Takto vytvoříte novou scénu. Nyní k této scéně můžete přiřadit jednotlivé akce. Uděláte to tak, že myší přetáhnete akce z okna akcí na nový symbol scény (přidržením levého tlačítka myši). Pro každou akci, kterou vkládáte do scény, můžete vymezit stav sepnutí. Přímé vkládání přes EIB TP ovládací panel Časové funkce i scény mohou být ovšem také vkládány přímo prostřednictvím EIB TP ovládacího panelu a připojené klávesnice. Časové programy Zvolte nabídku: Controller operation Edit time programs New time program Poté vymezte, zda časový program je určen pro akci nebo pro scénu. Tím automaticky přejdete na vstupní časovou masku. Scény Zvolte nabídku: Controller operation Edit scenes Create new Označte název scény a postupně upřesněte akce, které si přejete vložit do scény. Poznámka: Při přímém vkládání musí být EIB TP ovládací panel připojen k instalaci ABB i-bus EIB. Propojení je zajištěno sériovým datovým kabelem přiloženým k panelu a vedoucím do zapuštěného EIB rozhraní RS

8 ABB s.r.o., Elektro-Praga Resslova Jablonec nad Nisou Česká republika Tel: +420 (0) Mobil:+420 (0) BJE / 4.01 / T, dpi
