VÝPOČET TEPELNÝCH ZTRÁT

Transkript

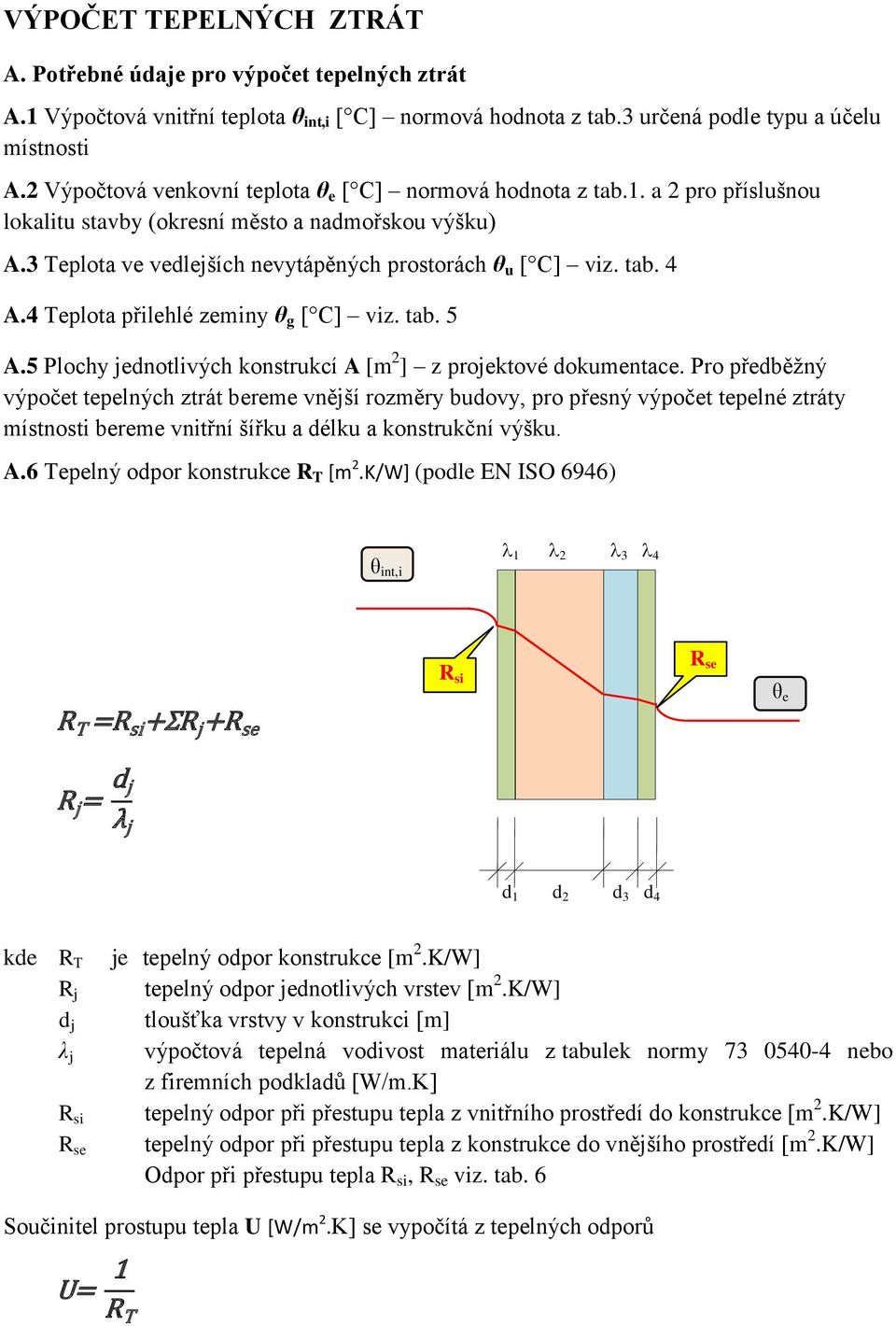

1 VÝPOČET TEPELNÝCH ZTRÁT A. Potřebné údaje pro výpočet tepelných ztrát A.1 Výpočtová vnitřní teplota θ int,i [ C] normová hodnota z tab.3 určená podle typu a účelu místnosti A.2 Výpočtová venkovní teplota θ e [ C] normová hodnota z tab.1. a 2 pro příslušnou lokalitu stavby (okresní město a nadmořskou výšku) A.3 Teplota ve vedlejších nevytápěných prostorách θ u [ C] viz. tab. 4 A.4 Teplota přilehlé zeminy θ g [ C] viz. tab. 5 A.5 Plochy jednotlivých konstrukcí A [m 2 ] z projektové dokumentace. Pro předběžný výpočet tepelných ztrát bereme vnější rozměry budovy, pro přesný výpočet tepelné ztráty místnosti bereme vnitřní šířku a délku a konstrukční výšku. A.6 Tepelný odpor konstrukce R T [m 2.K/W] (podle EN ISO 6946) θ int,i R si R se θ e d 1 d 2 d 3 d 4 R T R j d j λ j R si R se je tepelný odpor konstrukce [m 2.K/W] tepelný odpor jednotlivých vrstev [m 2.K/W] tloušťka vrstvy v konstrukci [m] výpočtová tepelná vodivost materiálu z tabulek normy nebo z firemních podkladů [W/m.K] tepelný odpor při přestupu tepla z vnitřního prostředí do konstrukce [m 2.K/W] tepelný odpor při přestupu tepla z konstrukce do vnějšího prostředí [m 2.K/W] Odpor při přestupu tepla R si, R se viz. tab. 6 Součinitel prostupu tepla U [W/m 2.K] se vypočítá z tepelných odporů

2 B. Výpočet tepelné ztráty B.1 Celkové tepelné ztráty vytápěného prostoru [W] T,i je tepelné ztráty prostupem tepla vytápěného prostoru (i)ve W V,i tepelné ztráty větráním vytápěného prostoru (i)ve W B.1.1 Tepelné ztráty prostupem tepla T,i ( ) - [W] H T,ie je měrná tepelná ztráta z vytápěného prostoru (i) do venkovního prostředí (e) přes obvodový plášť budovy ve W/K H T,iue měrná tepelná ztráta z vytápěného prostoru (i) do venkovního prostředí (e) přes nevytápěný prostor (u) ve W/K H T,ig H T,ij měrná tepelná ztráta z vytápěného prostoru (i) do zeminy (g) ve W/K tepelná ztráta z vytápěného prostoru (i) do vedlejších vytápěných prostor (j) s výrazně odlišnou teplotou, tj. přilehlé části budovy ve W/K int,i vnitřní návrhová teplota vytápěného prostoru (i) v C e venkovní teplota lokality (e) v C B Měrná tepelná ztráta H T,ie Výpočet je platný pro všechny prvky budovy a lineární tepelné mosty oddělující vytápěný prostor od venkovního prostředí, jako jsou stěny, podlaha, strop, střecha, dveře, okna. θ e θ j H T,ij H T,ie θ int,i H T,iue θ u Platí vztah: H T,ig θ g A k plocha konstrukce budovy v m 2 e k, e l korekční činitel zahrnující klimatické vlivy, odlišnou izolaci, nasákavost, rychlost větru a teplotu. e k, e l je běžně 1,0 U k součinitel prostupu tepla konstrukce ve W/m 2.K vypočítaný podle EN ISO 6946 a (okna a dveře) nebo z technických podkladů l l délka lineárního tepelného mostu mezi vnitřním prostorem a venkovním prostředím v m l lineární činitel prostupu tepla tepelného mostu ve W/m.K. Může být určen hrubým odhadem s použitím tabulek v EN ISO výpočtem podle EN ISO zjednodušenou metodou s použitím korekčního součinitele prostupu tepla

3 [W/(m 2.K)] ΔU tb je podle ČSN EN ISO ,02 konstrukce téměř bez tepelných mostů (projektový předpoklad) 0,05 konstrukce s mírnými tepelnými mosty 0,10 konstrukce s běžnými tepelnými mosty (dříve standardní) Vzorec pro výpočet pro e k = 1 se tím změní na: B Měrná tepelná ztráta H T,iue Pokud je nevytápěný prostor (u) mezi vytápěným prostorem (i) a venkovním prostředím (e) počítá se měrná tepelná ztráta H T,iue z vytápěného prostoru do venkovního prostředí podle b u je redukční činitel teploty zahrnující rozdíl mezi teplotou nevytápěného prostoru a teplotou venkovního prostředí Činitel b u stanovíme pomocí známých nebo vypočtených hodnot teploty v nevytápěných prostorách podle vztahu [-] nebo podle národního standardu z normy tab. 8. B Měrná tepelná ztráta H T,ig Pro výpočet měrné tepelné ztráty H T,ig z vytápěného prostoru (i) do zeminy (g) lze zjednodušeně použít opět vztah G w korekční činitel zahrnující vliv podzemní vody. Pokud je vzdálenost předpokládané vodní hladiny a podlahové desky menší než 1 m, musí být její vliv zahrnut do výpočtu. Hodnota může být vypočtena podle EN ISO nebo - G w = 1,00 pokud je hladina vody více než 1 m pod podlahou - G w = 1,15 pokud je hladina vody méně než 1 m θ g teplota zeminy pod podlahou ve C Nevytápěný suterén Součinitel tepelných ztrát stropní konstrukce (podlahy) oddělující vytápěný prostor od nevytápěného suterénu je počítán podle B

4 B Měrná tepelná ztráta H T,ij Měrná tepelná ztráta z vytápěného prostoru (i) do sousedního vytápěného prostoru (j) se vypočítá podle b ij je činitel teplotní redukce zahrnující rozdíl mezi teplotou přilehlého prostoru a venkovní teplotou θ j teplota vedlejšího vytápěného prostoru ve C B.1.2 Tepelné ztráty větráním V,i Ztráta větráním V,i pro vytápěný prostor se vypočítá podle [W] H V,i je měrná tepelná ztráta větráním ve W/K V i je množství vzduchu přiváděného do místnosti (. c = 1224 pro V i v m 3 /s nebo. c = 0,34 pro V i v m 3 /h ) Hodnota V i se určí z maximální hodnoty V inf,i a V min,i B Infiltrace přes obálku budovy V inf,i se určí ze vztahu [m 3 /h] V m je objem vytápěného prostoru počítavý z vnitřních rozměrů v m 3 n 50 výměna vzduchu při tlaku 50 Pa mezi vnitřním prostorem a vnějším prostředím (tab. 11) e i koeficient chránění budovy (tab. 12) i korekční činitel výšky, který zahrnuje nárůst rychlosti větru s výškou prostoru nad terénem (tab. 13) B Hygienické minimum V min,i se určí ze vztahu [m 3 /h] n min je minimální výměna vzduchu h -1 (tab. 14)

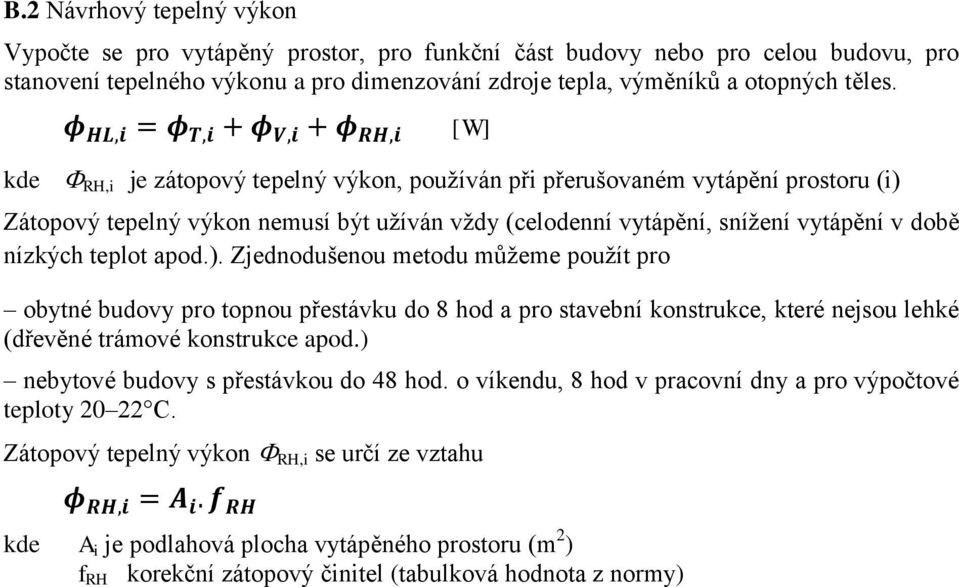

5 B.2 Návrhový tepelný výkon Vypočte se pro vytápěný prostor, pro funkční část budovy nebo pro celou budovu, pro stanovení tepelného výkonu a pro dimenzování zdroje tepla, výměníků a otopných těles. [W] RH,i je zátopový tepelný výkon, používán při přerušovaném vytápění prostoru (i) Zátopový tepelný výkon nemusí být užíván vždy (celodenní vytápění, snížení vytápění v době nízkých teplot apod.). Zjednodušenou metodu můžeme použít pro obytné budovy pro topnou přestávku do 8 hod a pro stavební konstrukce, které nejsou lehké (dřevěné trámové konstrukce apod.) nebytové budovy s přestávkou do 48 hod. o víkendu, 8 hod v pracovní dny a pro výpočtové teploty C. Zátopový tepelný výkon RH,i se určí ze vztahu A i je podlahová plocha vytápěného prostoru (m 2 ) f RH korekční zátopový činitel (tabulková hodnota z normy)
