Tloušťkoměr Elcometer 456

Transkript

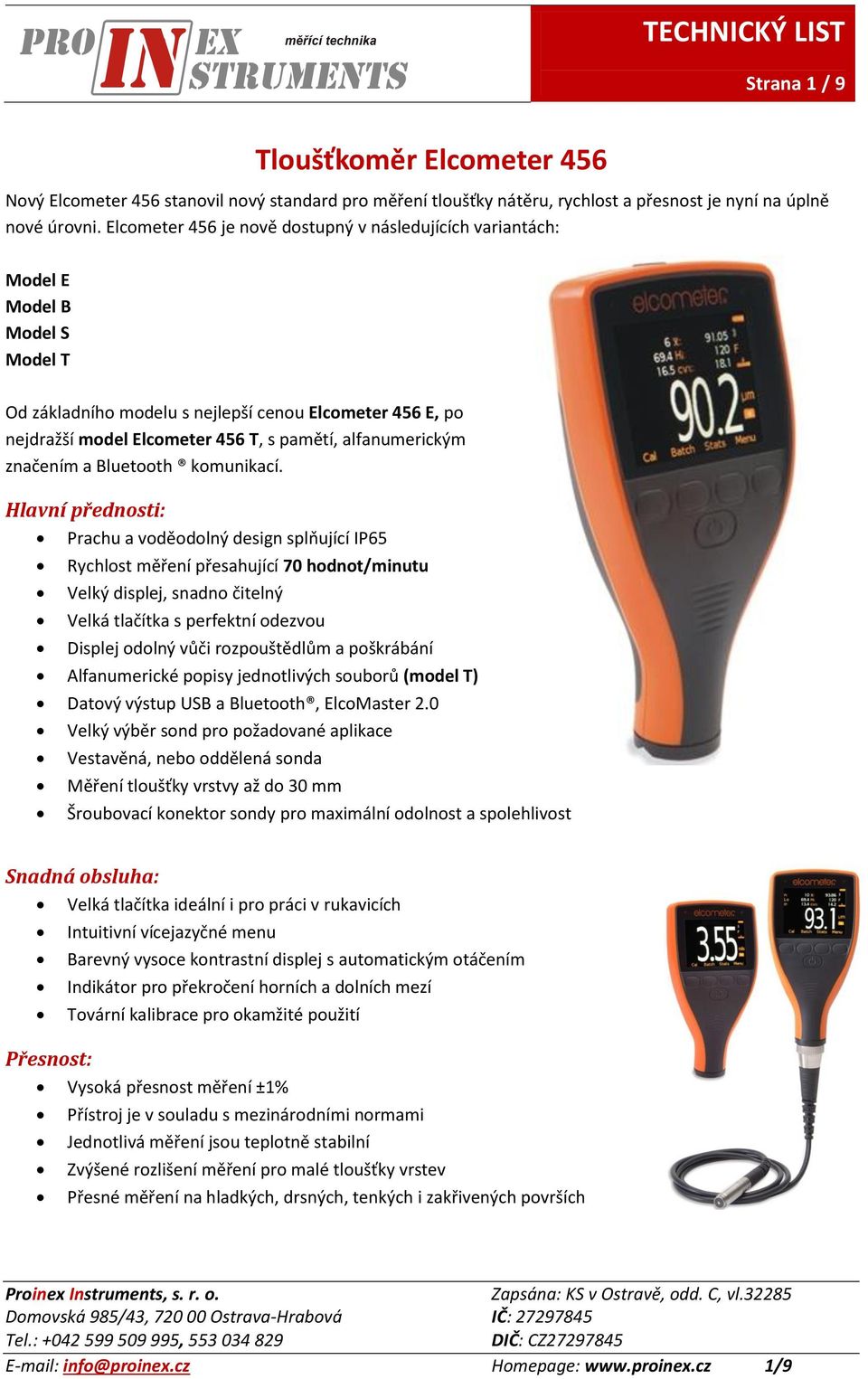

1 Strana 1 / 9 Tloušťkoměr Elcometer 456 Nový tanovil nový standard pro měření tloušťky nátěru, rychlost a přesnost je nyní na úplně nové úrovni. Elcometer 456 je nově dostupný v následujících variantách: Model E Model B Model S Model T Od základního modelu s nejlepší cenou Elcometer 456 E, po nejdražší model Elcometer 456 T, s pamětí, alfanumerickým značením a Bluetooth komunikací. Hlavní přednosti: Prachu a voděodolný design splňující IP65 Rychlost měření přesahující 70 hodnot/minutu Velký displej, snadno čitelný Velká tlačítka s perfektní odezvou Displej odolný vůči rozpouštědlům a poškrábání Alfanumerické popisy jednotlivých souborů (model T) Datový výstup USB a Bluetooth, ElcoMaster 2.0 Velký výběr sond pro požadované aplikace Vestavěná, nebo oddělená sonda Měření tloušťky vrstvy až do 30 mm Šroubovací konektor sondy pro maximální odolnost a spolehlivost Snadná obsluha: Velká tlačítka ideální i pro práci v rukavicích Intuitivní vícejazyčné menu Barevný vysoce kontrastní displej s automatickým otáčením Indikátor pro překročení horních a dolních mezí Tovární kalibrace pro okamžité použití Přesnost: Vysoká přesnost měření ±1% Přístroj je v souladu s mezinárodními normami Jednotlivá měření jsou teplotně stabilní Zvýšené rozlišení měření pro malé tloušťky vrstev Přesné měření na hladkých, drsných, tenkých i zakřivených površích info@proinex.cz Homepage: 1/9

2 Strana 2 / 9 Spolehlivost: Zvýšená opakovatelnost a reprodukovatelnost Záruka na přístroj nově po dobu 2 let Přístroj je dodáván s testovacím certifikátem Možnost ukládání dat do souboru s datem a časem Odolnost: Těsnost a odolnost vůči nárazům Prachu a voděodolný design splňující IP65 Displej odolný vůči rozpouštědlům a poškrábání Velmi pevná konstrukce přístrojů a sond Vhodný pro použití v drsném prostředí Efektivita: Rychlost měření přesahující 70 hodnot/minutu Vícenásobná kalibrační paměť Alfanumerické popisy jednotlivých souborů (model T) Uživatelem volitelná kalibrační metoda Kompatibilita se všemi verzemi softwaru ElcoMaster (včetně nové verze 2.0) Výkonný: Vysoký výběr vyměnitelných sond USB a Bluetooth datový výstup Možnost uložení až měření po 2500 dávkách Měření vrstev na kovových podkladech až do tloušťky 30mm Normy: Elcometer 456 lze použít v souladu s následujícím: AS , AS B, AS/NZS , ASTM B 499, ASTM D 1186-B, ASTM D 1400, ASTM D 7091, ATSM E 376, ATSM G 12, BS 3900-C5-6B, BS 3900-C5-6A, BS , BS , BS 5599, DIN 50981, DIN 50984, ECCA T1, EN , IMO MSC.215(82), IMO MSC.244(83), ISO 1461, ISO 19840, ISO 2063, ISO 2360, ISO A, ISO B, ISO C, ISO D, ISO , NF T30-124, SS , SSPC PA2, US Navy PPI , US Navy NSI info@proinex.cz Homepage: 2/9

3 standardní příslušenství, volitelné příslušenství TECHNICKÝ LIST Homepage: 3/9 Strana 3 / 9 Rychlost měření přesahující 70 hodnot/minutu Opakovatelnost a reprodukovatelnost měření Snadná obsluha (menu v 25 jazycích, včetně CZ) Odolnost proti prachu, vodě a nárazům (dle IP65) Vysoce kontrastní LCD Displej odolný vůči rozpouštědlům a poškrábání Velká tlačítka s perfektní odezvou Při připojení k PC napájení přes USB Certifikát o provedených testech Záruka 2 roky (registrace přístroje) Automatické otáčení displeje (0, 90, 180 a 270 ) Světelný senzor pro automatické nastavení jasu Mód nouzového osvětlení při slabé baterii Aktualizace přístroje skrze Elcomaster 2.0 Datový výstup USB (do PC) Bluetooth (do PC, nebo PDA, mobilního telefonu) Statistiky na displeji Počet měření (ç) Průměrná hodnota (x) Směrodatná odchylka (ó) Nejvyšší naměřená hodnota (hi) Nejnižší naměřená hodnota (lo) Koeficient variace (COV) Elcometer index (EIV) Nominální tloušťka suché vrstvy (NDFT) IMO PSPC, %>NDFT, %>90 Horní a dolní limity (zvukové a vizuální upozornění) Počet hodnot nad horním limitem Počet hodnot nad dolním limitem Software Elcomaster USB kabel Alarm (d denní, i - intervalový) d d,i Vyměnitelné ochranné fólie displeje Kožené pouzdro Plastový přenosný kufřík Modely s vestavěnou sondou (automatické zapnutí přístroje) Typ sondy (F - feromagnetická, N - neferomagnetická, FNF** - kombinovaná ) F, FNF F, N, FNF F, N, FNF F, N, FNF Rozsah měření µm 0-13mm µm 0-13mm Modely s (automatická identifikace sondy) Typ sondy (F - feromagnetická, N - neferomagnetická, FNF** - kombinovaná ) F, N, FNF F, N, FNF F, N, FNF Rozsah měření (dle sondy, viz dále) 0-30mm 0-30mm 0-30mm Instrukce při kalibraci (25 světových jazyků)

4 Homepage: 4/9 Strana 4 / 9 Možnost volby kalibrační metody Možnost nastavení kalibrace od výrobce Dvoubodová kalibrace (hladké a drsné povrchy) Jednobodová kalibrace (nulová kalibrace) Nastavení odchylky (kalibrace dle ISO 19840)* Přednastavené kalibrace a metody měření ISO, SSPC, PA2, Švédská, Australská Automatická rychlá kalibrace Typ kalibrační paměti (P přístroj, PS přístroj + soubor) P P PS PS Počet souborů (typ kalibrace) Kalibrační paměti (3 - nastavitelné uživatelem) Varování při měření mimo kalibraci Uzamčení kalibrace Smazání poslední hodnoty Paměť přístroje Individuální kalibrace (přenesena do PC přes Elcomaster 2.0) Limity (akustické a vizuální upozornění při překročení) Limity v přístroji (P), nebo v přístroji + souboru (PS) P PS Označení měření (čas + datum) Typy souborů (normální, průměrování, IMO PSPC) Prohlížení souboru v grafu Náhled a mazání souborů Kopírování souborů a kalibračního nastavení Alfanumerické popisy jednotlivých souborů Mód pevné velikosti souboru *Tato hodnota se používá v automobilovém průmyslu pro hodnocení kvality nátěru. (USA patent US ) ** FNF patenty: UK GB , USA Technické specifikace: Displej 2,4 (6cm) QVGA barevný TFT, rozlišní 320x240px Napájení 2x AA baterie (možno i dobíjecí) Životnost baterií Cca 24hodin nepřetržitě při rychlosti 1hodnota = 1sec Rozměry 140x720x450mm Hmotnost 154g (včetně baterií) Pracovní teplota -10 až +50 C Přístroj Elcometer 456, kalibrační fólie (pouze u modelu s vestavěnou sondou), zápěstní pásek, plastový ochranný kufřík (model T), ochranné Obsah balení kožené pouzdro (modely B, S, T), 1x ochranná fólie displeje (modely S, T), 2x AA baterie, návod, USB kabel (model S, T), Software Elcomaster 2.0 (modely S, T) Volitelné příslušenství: Označení T T T T T Popis Ochranné fólie displeje (10ks) USB adaptér pro počítače bez Bluetooth USB kabel Kožené ochranné pouzdro Plastový přenosný kufřík

5 Strana 5 / 9 Software Elcomaster 2.0: Profesionální protokoly o provedeném měření jsou v dnešní době nezbytnou součástí samotného měření. ElcoMaster 2.0 je velmi rychlý a snadno použitelný program, který splní veškeré požadavky na protokol provedených měření. Program ElcoMaster 2.0 Vás bude automaticky informovat o dostupných aktualizacích programu, pokud je počítač připojený k internetu. Po připojení přístroje Elcometer 456 Vás program bude informovat o možných aktualizacích samotného přístroje. Po naměření hodnot do přístroje Vám program ElcoMaster 2.0 umožní tato data zpracovat a nalyžovat během několika sekund. Integrovaný průvodce programem Vás provede každým krokem, od připojení přístroje až po archivaci naměřených hodnot a vytvoření profesionálních protokolů měření. Vlastnosti programu ElcoMaster 2.0 Možnost stáhnout a kombinovat naměřené hodnoty z jakéhokoliv přístroje Elcometer Možnost připojit k protokolům fotografie Možnost exportovat hodnoty a obrázky do programu Excel a jiných tabulkových procesorů Možnost tisku, tvorby PDF souborů a zasílání protokolů em přímo pomocí softwaru ElcoMaster 2.0 Možnost návrhu vlastních protokolů podle šablon a přenesení hodnot do těchto protokolů Možnost aktualizace softwaru i přístroje online software Vás automaticky upozorní, pokud jsou dostupné aktualizace Možnost vložení firemního loga do protokolů Funkce hledat pro okamžité nalezení specifického souboru a měření Specifikace: Zdarma k modelům S a T Volně dostupné aktualizace programu Elcomaster Mobile kompatibilní s operačním systémem Windows mobile 5 a 6, nebo novější info@proinex.cz Homepage: 5/9

6 Strana 6 / 9 oddělenou a vestavěnou sondou: Nový tanovil nový standard pro měření tloušťky nátěru, rychlost a přesnost je nyní na úplně nové úrovni. Elcometer 456 je nově dostupný v následujících variantách: Model E Model B Model S Model T Od základního modelu s nejlepší cenou Elcometer 456 E, po nejdražší model Elcometer 456 T, s pamětí, alfanumerickým značením a Bluetooth komunikací. Vestavěná sonda je vhodná pro měření jednou rukou, vetší opěrná plocha zajišťuje vetší stabilitu pro rychlejší a přesnější měření. Přístroj s umožňuje připojit celou škálu jiných sond pro různé aplikace. Elcometer vestavěná sonda ROZSAH 1 Rozsah měření: µm Rozlišení: 0,1µm: 0-100µm; 1µm: µm, Přesnost: +/-1-3% nebo +/-2,5µm Feromagnetický Neferomagnetický Kombinovaný FNF A456CFEI1 A456CFBI1 A456CFSI1 A456CFTI1 X A456CNBI1 A456CFNFEI1 A456CFNFBI1 A456CFNFSI1 A456CFNFTI1 Elcometer vestavěná sonda ROZSAH 2 Rozsah měření: 0-5mm Rozlišení: 0,1 µm: 0-1mm; 10µm: 1-5mm Přesnost: +/-1-3% nebo +/-20µm Feromagnetický X A456CFBI2 info@proinex.cz Homepage: 6/9

7 Elcometer vestavěná sonda ROZSAH 3 Rozsah měření: 0-13mm Rozlišení: 0,1 µm: 0-2mm; 10µm: 2-13mm Přesnost: +/-1-3% nebo +/-50µm Strana 7 / 9 Feromagnetický X A456CFBI3 Elcometer oddělená sonda Feromagnetický Neferomagnetický Kombinovaný FNF Sondy se objednávají samostatně! X A456CFBS A456CFSS A456CFTS X A456CNBS A456CNSS A456CNTS X A456CFNFBS A456CFNFSS A456CFNFTS Sondy k Elcometer 456: Sondy jsou dostupné v celé řadě variant a rozsahů, aby mohly být splněny Vaše specifické požadavky. Všechny sondy jsou dodávány s testovacím certifikátem a se sadou kalibračních fólií, které odpovídají danému rozsahu sondy. Rovné sondy pro měření tloušťky na rovných i zakřivených podkladech Pravoúhlé sondy pro měření podkladů s omezenou dostupností Minisondy měření hran, úzkých trubic a malých ploch PINIP sondy změna přístroje s na přístroj se sondou vestavěnou Teleskopické sondy měření nedostupných povrchů ve větších vzdálenostech Vodotěsné sondy utěsněné sondy pro měření pod vodou Teplotně odolné sondy sondy pro extra horké podklady < 250 C ANODISER sondy omyvatelné sondy pro prostředí s chemickým znečištěním (např. anodická oxidace) Zesílené sondy kovem zesílený kabel sondy pro extrémní nasazení Sondy pro měkké materiály sondy s velkým povrchem pro měření měkkých materiálů (HVCA) Pozn.: Pracovní teplota všech sond je maximálně do 150 C, maximální teplota PINIP sond je 80 C. Feromagnetické sondy (F) - měří tloušťku neferomagnetických povlaků na železe nebo na oceli. Takovými povlaky jsou například barva, laky, plastické hmoty, , pryž, keramika, kadmium, zinek, chrom, galvanické nebo metalické povlaky atd. Neferomagnetické sondy (N) - jsou určeny pro měření tloušťky nevodivých povlaků na neferomagnetických kovech (N) např. barev, laků, eloxalu, u, umělé hmoty, epoxidové pryskyřice, práškových povlaků atd. na hliníku, mosazi, mědi, nerez. oceli atd. Sondy duální (FNF) - přístroj rozpozná podklad automaticky. Typ podkladu je také možno nastavit ručně. info@proinex.cz Homepage: 7/9

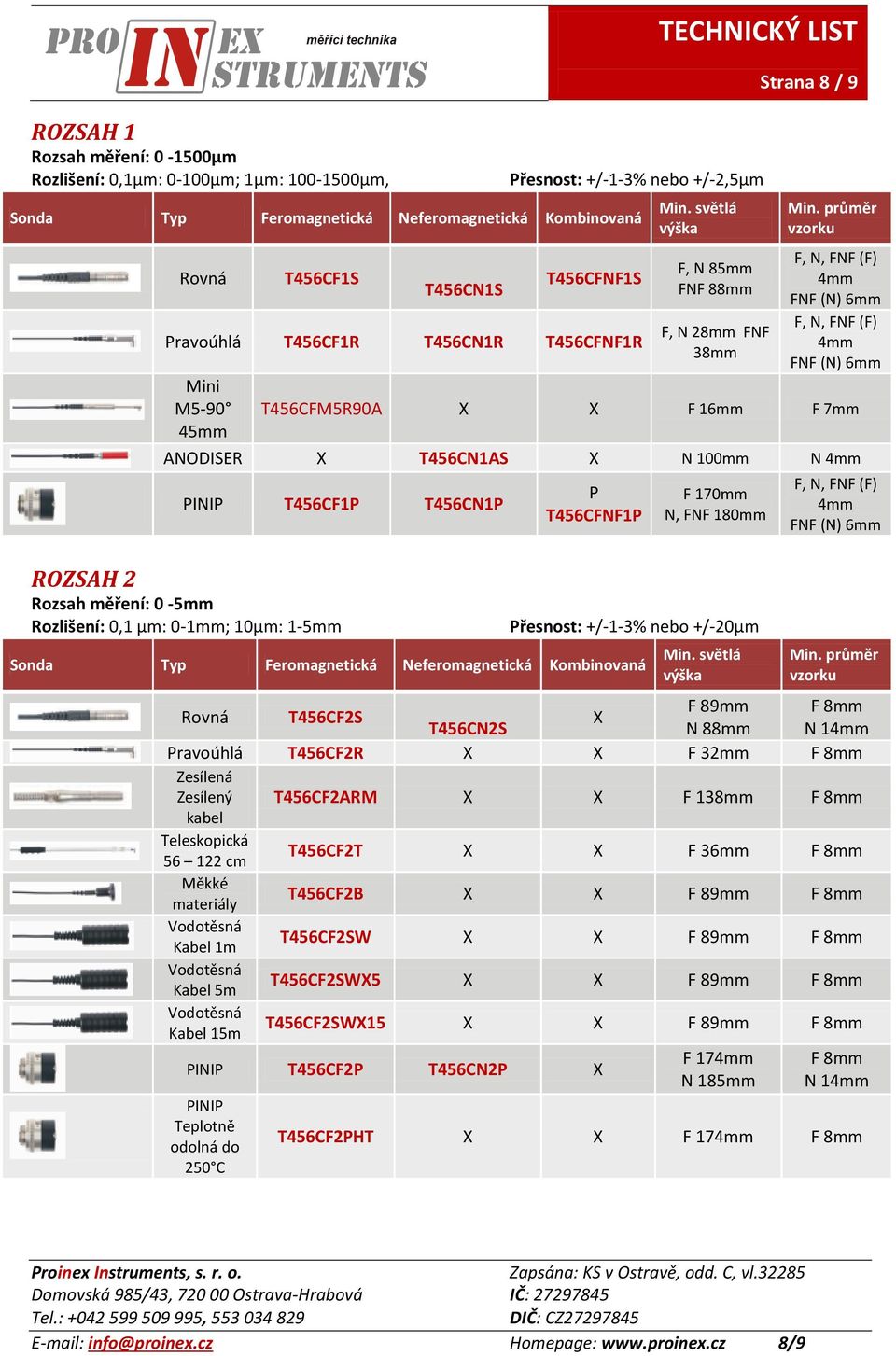

8 ROZSAH 1 Rozsah měření: µm Rozlišení: 0,1µm: 0-100µm; 1µm: µm, TECHNICKÝ LIST Přesnost: +/-1-3% nebo +/-2,5µm Rovná T456CF1S T456CN1S T456CFNF1S Pravoúhlá T456CF1R T456CN1R T456CFNF1R F, N 85mm FNF 88mm F, N 28mm FNF 38mm Strana 8 / 9 F, N, FNF (F) 4mm FNF (N) 6mm F, N, FNF (F) 4mm FNF (N) 6mm Mini M5-90 T456CFM5R90A X X F 16mm F 7mm 45mm ANODISER X T456CN1AS X N 100mm N 4mm PINIP T456CF1P T456CN1P ROZSAH 2 Rozsah měření: 0-5mm Rozlišení: 0,1 µm: 0-1mm; 10µm: 1-5mm P T456CFNF1P F 170mm N, FNF 180mm Přesnost: +/-1-3% nebo +/-20µm F, N, FNF (F) 4mm FNF (N) 6mm Rovná T456CF2S F 89mm F 8mm X T456CN2S N 88mm N 14mm Pravoúhlá T456CF2R X X F 32mm F 8mm Zesílená Zesílený T456CF2ARM X X F 138mm F 8mm kabel Teleskopická cm T456CF2T X X F 36mm F 8mm Měkké materiály T456CF2B X X F 89mm F 8mm Vodotěsná Kabel 1m T456CF2SW X X F 89mm F 8mm Vodotěsná Kabel 5m T456CF2SWX5 X X F 89mm F 8mm Vodotěsná Kabel 15m T456CF2SWX15 X X F 89mm F 8mm PINIP T456CF2P T456CN2P X F 174mm F 8mm N 185mm N 14mm PINIP Teplotně odolná do 250 C T456CF2PHT X X F 174mm F 8mm info@proinex.cz Homepage: 8/9

9 Strana 9 / 9 ROZSAH 3 Rozsah měření: 0-13mm Rozlišení: 0,1 µm: 0-2mm; 10µm: 2-13mm Přesnost: +/-1-3% nebo +/-50µm Rovná T456CF3S X X F 102mm F 14mm PINIP T456CF3P X X F 184mm F 14mm ROZSAH 6 Rozsah měření: F 0-25mm, N: 0-30mm Rozlišení: 10 µm: 0-2mm; 100µm: 2-30mm Přesnost: +/-1-3% nebo +/-100µm Rovná T456CF6S T456CN6S X Zesílená Zesílený kabel T456CF6ARM T456CN6ARM X MINISONDY Rozsah měření: 0-500µ Rozlišení: 0,1µm: 0-100µm; 1µm: µm F 150mm N 160mm F 190mm N 200mm Přesnost: +/-1-3% nebo +/-2,5µm F 51x51mm N 58 mm F 51x51mm N 58mm Mini M3 45mm Mini M3X90 45mm Mini M3X45 45mm Mini M3X90 T456CFM3XXXA T456CNM3XXXA X T456CFM3R90A T456CNM3R90A X F 6mm N 6mm F 16mm N 16mm F 3mm N 4mm F 3mm N 4mm T456CFM3R45A X X F 18mm F 3mm T456CFM3R90C T456CNM3R90C X F 16mm N 16mm F 3mm N 4mm info@proinex.cz Homepage: 9/9
