1 Ekonomický a ekologický odvodňovací systém Přehled EASY GAP PLUS Profesionální systémy

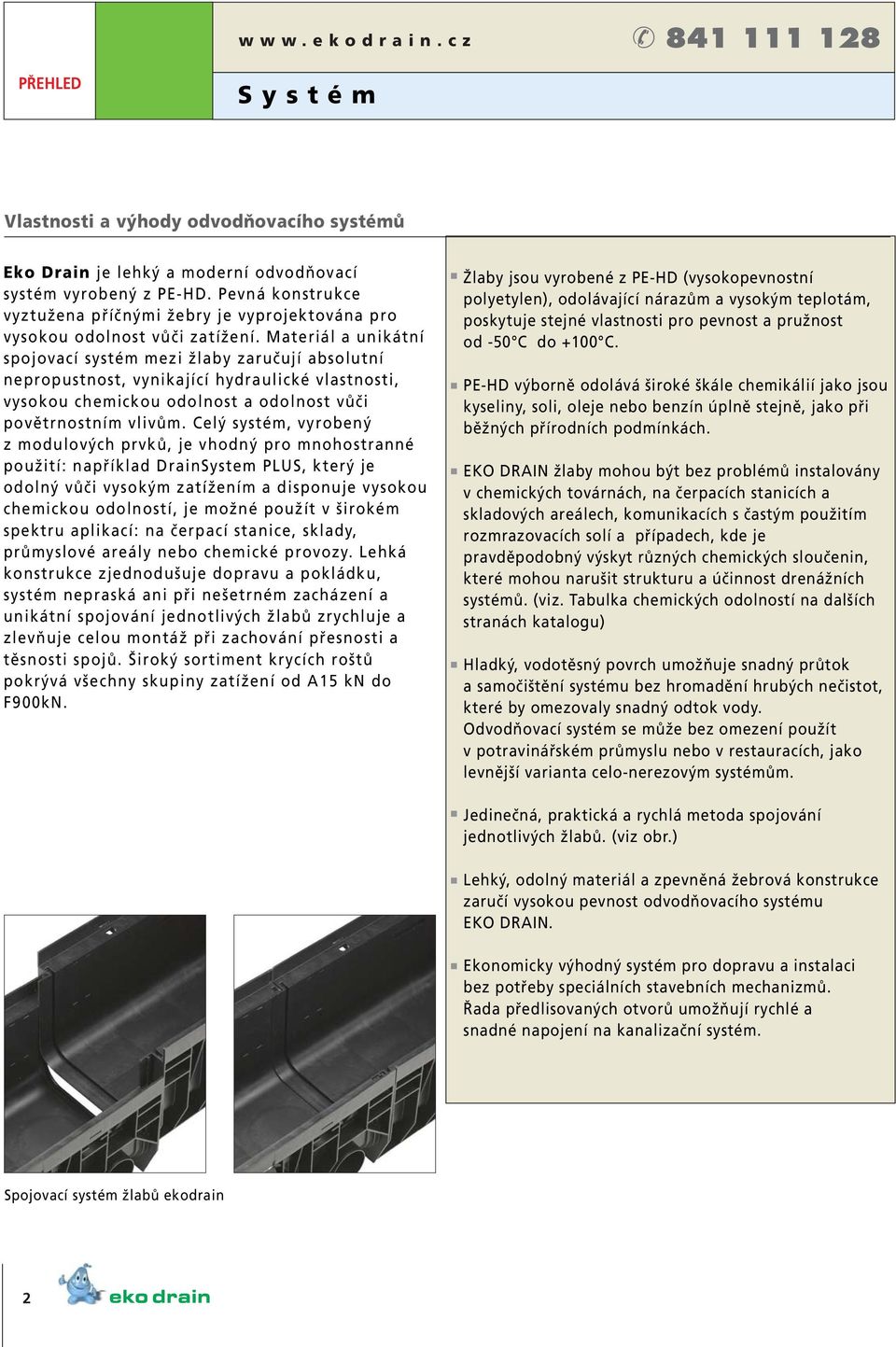

2 PŘEHLED Systém Vlastnosti a výhody odvodňovacího systémů Eko Drain je lehký a moderní odvodňovací systém vyrobený z PEHD. Pevná konstrukce vyztužena příčnými žebry je vyprojektována pro vysokou odolnost vůči zatížení. Materiál a unikátní spojovací systém mezi žlaby zaručují absolutní nepropustnost, vynikající hydraulické vlastnosti, vysokou chemickou odolnost a odolnost vůči povětrnostním vlivům. Celý systém, vyrobený z modulových prvků, je vhodný pro mnohostranné použití: například DrainSystem PLUS, který je odolný vůči vysokým zatížením a disponuje vysokou chemickou odolností, je možné použít v širokém spektru aplikací: na čerpací stanice, sklady, průmyslové areály nebo chemické provozy. Lehká konstrukce zjednodušuje dopravu a pokládku, systém nepraská ani při nešetrném zacházení a unikátní spojování jednotlivých žlabů zrychluje a zlevňuje celou montáž při zachování přesnosti a těsnosti spojů. Široký sortiment krycích ů pokrývá všechny skupiny zatížení od A15 kn do F900kN. Žlaby jsou vyrobené z PEHD (vysokopevnostní polyetylen), odolávající nárazům a vysokým teplotám, poskytuje stejné vlastnosti pro pevnost a pružnost od 50 C do +100 C. PEHD výborně odolává široké škále chemikálií jako jsou kyseliny, soli, oleje nebo benzín úplně stejně, jako při běžných přírodních podmínkách. EKO DRAIN žlaby mohou být bez problémů instalovány v chemických továrnách, na čerpacích stanicích a skladových areálech, komunikacích s častým použitím rozmrazovacích solí a případech, kde je pravděpodobný výskyt různých chemických sloučenin, které mohou narušit strukturu a účinnost drenážních systémů. (viz. Tabulka chemických odolností na dalších stranách katalogu) Hladký, vodotěsný povrch umožňuje snadný průtok a samočištění systému bez hromadění hrubých nečistot, které by omezovaly snadný odtok vody. Odvodňovací systém se může bez omezení použít v potravinářském průmyslu nebo v restauracích, jako levnější varianta celonerezovým systémům. Jedinečná, praktická a rychlá metoda spojování jednotlivých žlabů. (viz obr.) Lehký, odolný materiál a zpevněná žebrová konstrukce zaručí vysokou pevnost odvodňovacího systému EKO DRAIN. Ekonomicky výhodný systém pro dopravu a instalaci bez potřeby speciálních stavebních mechanizmů. Řada předlisovaných otvorů umožňují rychlé a snadné napojení na kanalizační systém. Spojovací systém žlabů ekodrain 2

3 Únosnost ů PŘEHLED Zatížení podle EN 124 Evropská norma EN124 definuje terminologii, třídy zatížení, materiály, principy konstrukcí a testování, značení vrchních krytů a poklopů. Je závazná na povrchy a krycí zařízení pro otvory v komunikacích až do 1000 mm, které jsou instalovány v plochách vystavených stále nebo příležitostně dopravním zátěžím. Rozdělení vozovky na jednotlivé zátěžové skupiny B 125 (12,5 t) Třídy zatížení (25 t) 0,2 m 0,5 m D 400 (40 t) (25 t) B 125 (12,5 t) 0,5 m 0,2 m A 15 (1,5 t) A15 Plochy pro chodce, cyklisty, trávníky, terasy nebo domácí příjezdové cesty P B 125 Chodníky, kryté parkoviště, parkoviště pro osobní vozy Okrajové odvodnění komunikace, parkoviště, pěší zóny D 400 Komunikace E 600 Průmyslové areály, manipulační plochy F 900 Letiště, skladové plochy pro kontejnery 3

4 Liniový odvodňovací systém Eko Drain systém EASY je praktický a lehký systém. Rošty jsou položeny na horní hrany žlabů. Krycí y mohou být připevněny příčnou vzpěrou. EASY systém lze použít na středně zatěžované plochy. Široká škála krycích ů. Rošty a kryty Třída zatížení A15 B 125 B 125 B 125 P A 15 B 125 Uchycení Typ Můstkový Pozink Nerez Měď Mřížkový 30x30 Pozink Nerez Mřížkový 30x10 Pozink Nerez Příčná vzpěra Litinový mřížkový Litinový Plný kryt Litina Litina Pozink Příčná vzpěra pro upevnění všech druhů ů se dá použít na žlaby hluboké 151 a 74 mm. Pro uchycení ů na žlabech hlubokých 40 mm je nutné objednat upravené y a speciální boční úchyty. 4

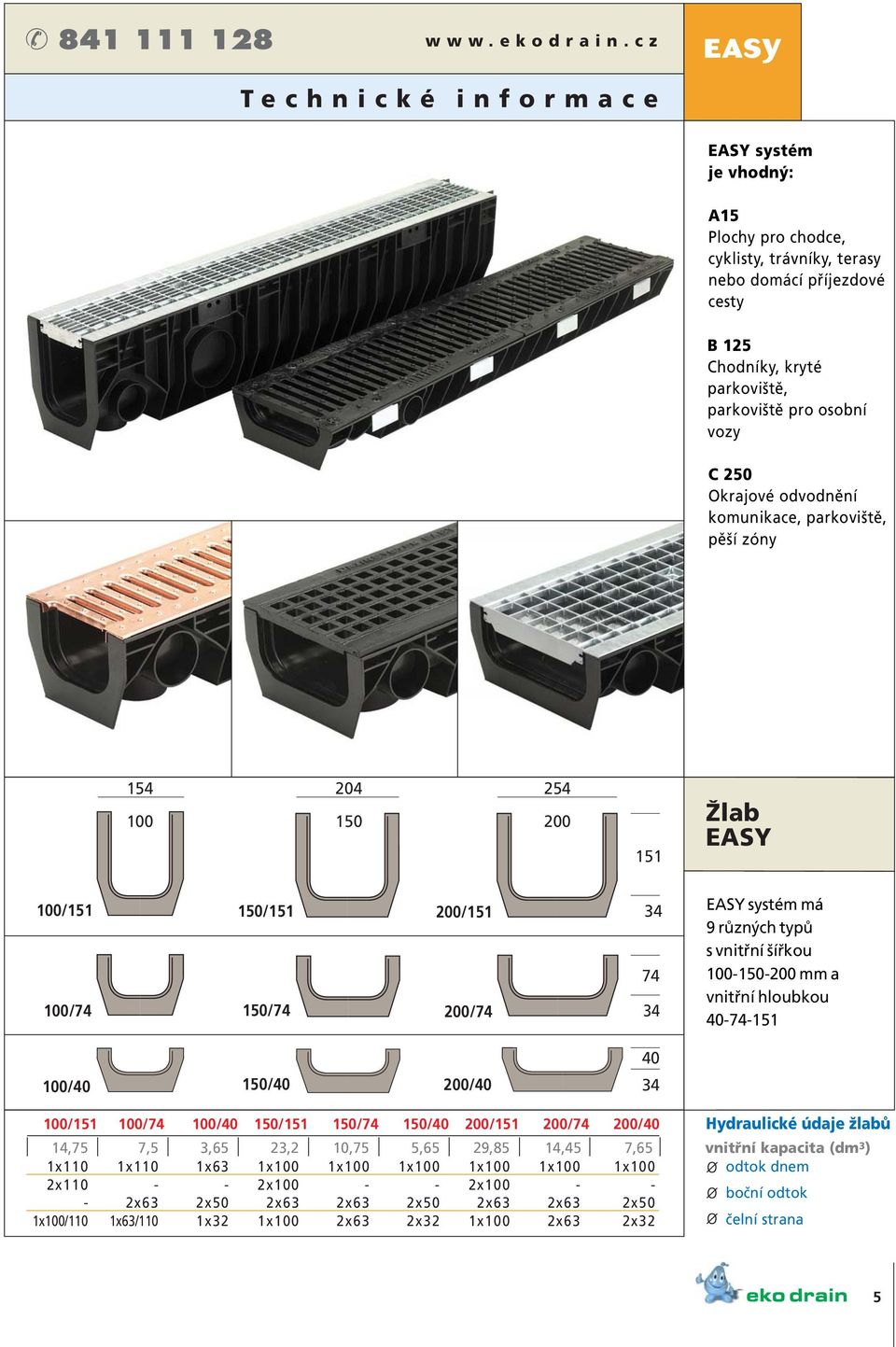

5 Technické informace EASY systém je vhodný: A15 Plochy pro chodce, cyklisty, trávníky, terasy nebo domácí příjezdové cesty B 125 Chodníky, kryté parkoviště, parkoviště pro osobní vozy Okrajové odvodnění komunikace, parkoviště, pěší zóny Žlab EASY 100/ /74 150/ /74 200/ / EASY systém má 9 různých typů s vnitřní šířkou mm a vnitřní hloubkou /40 150/40 200/ / /74 100/40 150/ /74 150/40 200/ /74 200/40 14,75 7,5 3,65 23,2 10,75 5,65 29,85 14,45 7,65 1x110 2x110 /110 1x110 1x63/110 1x63 2x50 1x32 2x100 2x50 2x32 2x100 2x50 2x32 Hydraulické údaje žlabů vnitřní kapacita (dm 3 ) odtok dnem boční odtok čelní strana 5

6 Liniový odvodňovací systém Eko Drain systém GAP je praktický a lehký systém, složený z PEHD žlabů a ocelových nebo nerezových ochranných hran. Rošty jsou stejné jako pro EASY, ale jsou vloženy mezi ochranné hrany. Krycí y mohou být připevněny příčnou vzpěrou. GAP systém lze použít na středně zatěžované plochy a pro speciální instalace jako např. betonové a lité podlahy. Ocelová hrana je praktická, protože určuje úroveň finálního povrchu v průběhu instalace. Široká škála krycích ů. Rošty a kryty Třída zatížení A15 B 125 B 125 B 125 P A 15 B 125 Typ Uchycení Můstkový Pozink Nerez Měď Mřížkový 30x30 Pozink Nerez Mřížkový 30x10 Pozink Nerez Příčná vzpěra Litinový mřížkový Litinový Plný kryt Litina Litina Pozink Příčná vzpěra pro upevnění všech druhů ů se dá použít na žlaby hluboké 151 a 74 mm. Pro uchycení ů na žlabech hlubokých 40 mm je nutné objednat upravené y a speciální boční úchyty. 6

7 ain.c z Tec hnic ké infor mac e GAP systém je vhodný: A15 Plochy pro chodce, cyklisty, trávníky, terasy nebo domácí příjezdové cesty B 125 Chodníky, kryté parkoviště, parkoviště pro osobní vozy Okrajové odvodnění komunikace, parkoviště, pěší zóny Žlab GAP GAP systém má 9 různých typů s vnitřní šířkou mm a vnitřní hloubkou Hydraulické údaje žlabů vnitřní kapacita (dm 3 ) odtok dnem boční odtok čelní strana 7

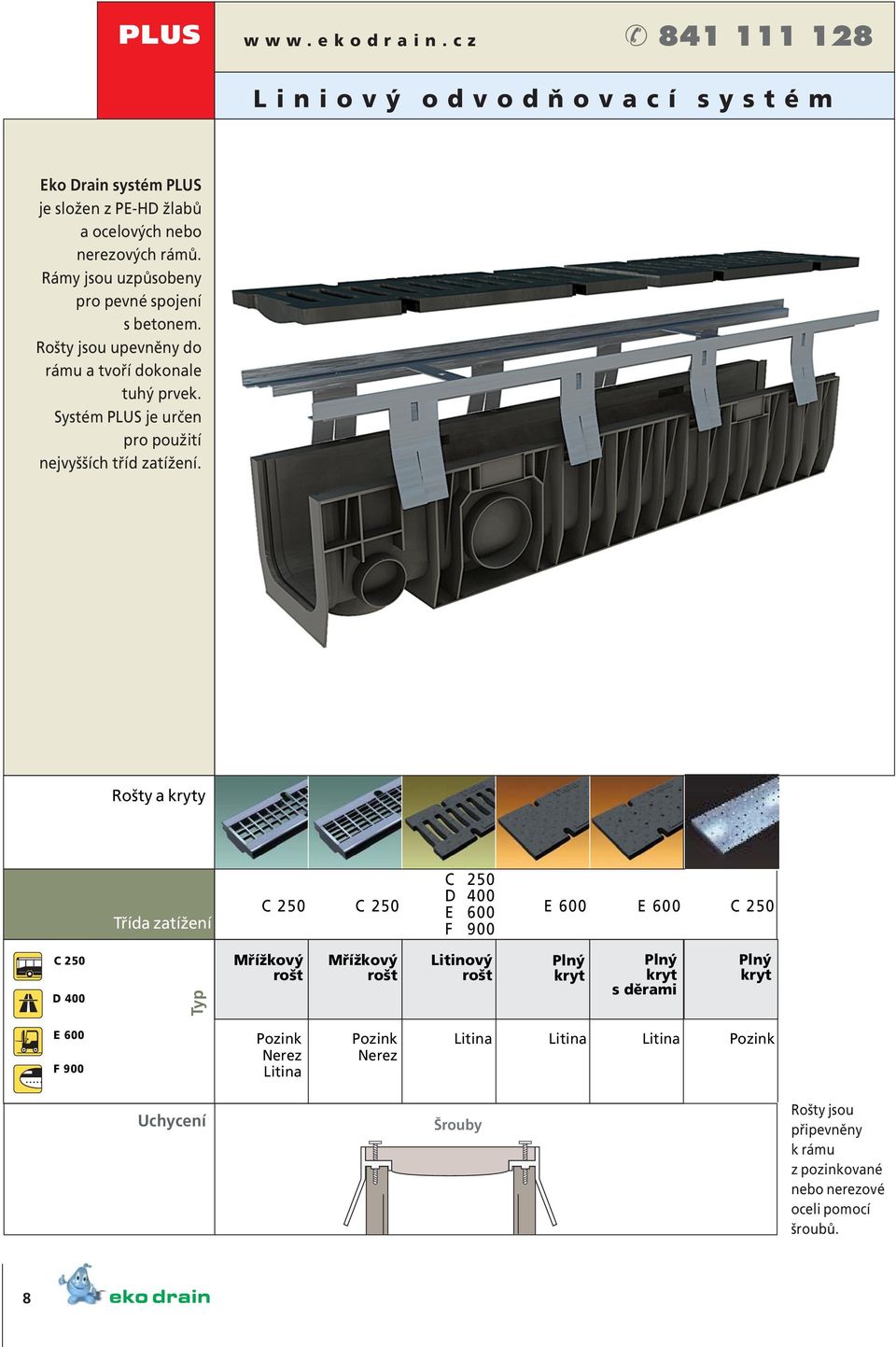

8 PLUS Liniový odvodňovací systém Eko Drain systém PLUS je složen z PEHD žlabů a ocelových nebo nerezových rámů. Rámy jsou uzpůsobeny pro pevné spojení s betonem. Rošty jsou upevněny do rámu a tvoří dokonale tuhý prvek. Systém PLUS je určen pro použití nejvyšších tříd zatížení. Rošty a kryty Třída zatížení D 400 E 600 F 900 E 600 E 600 D 400 Typ Mřížkový Mřížkový Litinový Plný kryt Plný kryt s děrami Plný kryt E 600 F 900 Pozink Nerez Litina Pozink Nerez Litina Litina Litina Pozink Uchycení Šrouby Rošty jsou připevněny k rámu z pozinkované nebo nerezové oceli pomocí šroubů. 8

9 PLUS Technické informace PLUS systém je vhodný: Okrajové odvodnění komunikace, parkoviště, pěší zóny D 400 Komunikace E 600 Průmyslové areály, manipulační plochy F 900 Letiště, skladové plochy pro kontejnery Žlab PLUS 100/ /74 150/ /74 200/ / PLUS systém má 9 různých typů s vnitřní šířkou mm a vnitřní hloubkou /40 100/ /74 100/40 150/ /74 150/40 200/ /74 200/40 14,75 7,5 3,65 23,2 10,75 5,65 29,85 14,45 7,65 1x110 2x110 /110 1x110 1x63/110 1x63 2x50 1x32 150/40 2x100 2x50 2x32 200/40 2x x50 2x32 Hydraulické údaje žlabů vnitřní kapacita (dm 3 ) odtok dnem boční odtok čelní strana 9

10 PŘEHLED Hydraulická kapacita Hydraulická kapacita krycích ů Jestliže víme, kolik vody z celkové plochy má být odvedeno, musíme také určit typ u odvodňovacího systému, který vyhoví požadovanému zatížení a hltnosti v závislosti na šířce žlabu. První požadavek je na odolnost podle EN 124, rozdělující třídy zatížení na A15 až F900 kn, které označují zátěž podle druhu dopravy a umístění žlabů (viz strana 3). Jestliže máme vybraný typ u, který vyhovuje požadované třídě zatížení, je nutné vybrat samotný žlab v závislosti na hydraulické kapacitě pro jeden metr délky. V tabulce dole jsou znázorněné typy a šířky ů. Odvodňovací systém je k dispozici ve třech stavebních šířkách 154, 204 a 254 mm. V některých případech jako např. odvod velkého množství vody v krátkém úseku (např. vjezdy do podzemních garáží) je výhodnější instalovat dvě paralelní linie (doporučená vzdálenost mm od sebe) než jeden extrémně široký žlab. Popis ů Můstkový Hltnost ů podle šířky žlabů Typ Třída zatížení (litr / sek na 1 m délky) A Mřížkový B Litinový D 400E 600F Rošt z PEHD A Hydraulické parametry kanalizačních PVC trubek Předtím, než se začne s pokládkou žlabů, je nutno určit průměr kanalizačního potrubí, které bude svádět vodu ze žlabu do kanalizačního systému. Průtoky pro kanalizační potrubí z PVC jsou uvedeny v tabulce. Průtok je závislý na vnitřním spádu potrubí. Nicméně abychom se vyhnuli případným problémům např. při zacpání hrubými nečistotami, je lepší zvolit o něco více odtoků nebo použít o třídu větší průměr. Liniový odvodňovací systém je vybaven množstvím předformovaných napojení, aby byly pokryty veškeré požadavky na plynulý odtok vody. Spád (DN) % % % % % % % (litr/sek) 10

11 PŘEHLED Instalace Tabulka pro obetonování žlabů při pokládce EASY příčný řez PLUS příčný řez GAP příčný řez S S S S S S H H H Technické údaje Třída zatížení (UNI EN 124) Aplikovaná zátěž (UNI EN 124) Minimální výška (H) betonového základu (lože) Minimální šířka (S) obetonování Minimální třída použitého betonu (R ) A kn 100 mm 100 mm 25 N/mm 2 B kn 100 mm 100 mm 30 N/mm kn 150 mm 150 mm 30 N/mm 2 D kn 200 mm 200 mm 30 N/mm 2 E kn 200 mm 200 mm 35 N/mm 2 F kn 250 mm 250 mm 37 N/mm 2 Uvedená tabulka je pouze návrh pro instalaci odvodňovacích systémů. Doporučujeme porovnat zatížení a podloží, použít správný beton a respektovat šířku betonového lože. Příklad instalace Připraví se podkladní beton na základě tabulky a s ohledem na stavu podloží Příprava napojení kanalizace Napojení na kanalizaci 1 Vybereme umístění odtoku Obetonování se provádí s uloženými y na žlabech 2 Vyřízneme otvor v určeném předlisování Aplikace vrchní vrstvy 3 Napojení na kanalizaci je připravené ve velice krátké době 11

12 PŘEHLED Chemická odolnost HDPE Chemické látky uvedené níže, nemají žádný vliv na HDPE při teplotě 60. V některých případech jsou látky doplněny o maximální koncentrace. Jiné látky a/nebo teploty a koncentrace, prosím, konzultujte s naším technickým pracovištěm popis % popis % popis % Amylacetát Kyselina kyanovodíková 50% Boritan draselný Acetát amonný Kyselina sirovodíková Bromičnan draselný 10% Butylacetát čistý Kyselina sírová vodný Methylacetát čistý Kyselina sírová, 80% vodný Bromičitan sodný nasycený vodný roztok za studena Octan olovnatý Kyselina sírová, 40% Bromid draselný vodný vodný roztok Octan sodný Kyselina siřičitá Bromid sodný Vinný ocet Kyselina stearová čistý Butadien čistý Aceton Kyselina jantarová Butandiol 10% Mastné kyseliny čistý Kyselina tříslová Butanol vodný roztok Zásadité kyseliny 700 mg. Kyselina vinná, Uhličitan amonný 50% vodný roztok Kyseliny octové 50% Kyselina trichloroctová Uhličitan sodný Kyselina adipová Minerální voda Kyanid Kyselina arseničná 80% Peroxid vodíku Kyanid draselný Kyselina benzoová Pitná voda, chlorovaná 10% Cyklohexan Zředěná kyseliny boritá Akrylonitril Cyklohexanol Kyselina bromovodíková 50% Allylalkohol Cyklohexanon čistý Kyselina máselná čistý Amylalkohol 96% Chlorečnan draselný Kyselina hydrokyanatá Benzylalkohol Chlorečnan sodný Kyselina citrónová 10% Ethylalkohol čistý Chloritan sodný zředěný, vodný Kyselina chlorovodíková 10% vodný Ethylalkohol 96% +kyselina octová Kyselina chloroctová 50% Furfurylalkohol Chlorový ethanol (mono) Kyselina chromová 50% vodný Mastný alkohol, Anilin chlorhydrát nasycený kokosový olej Kyselina dichloroctová 50% Methylalkohol čistý vodný Kyselina trichloroctová 50% Propargylalkohol Chlorid hlinitý 10% Kyseliny diglykolová 30% Acetaldehyd 7% Chlorid amonný 10% Kyseliny fluorovodíková 40% vodný Crotonic aldehyde čistý Chlorid antimonitý 90% Kyseliny silikonfluoritá 32% Kamenec chromový čistý Chlorid vápna Kyselina mravenčí Starch, vodný roztok Chlorid vápenatý Kyselina fosforečná, 85% Amoniak Chlorid hořečnatý vodný roztok Kyselina fosforečná 30% Acetanhydrid Chlorid draselný vodný roztok Kyselina ftalová Kysličník uhličitý čistý Chlorid měďný Kyselina glykolová 37% Anhydrid kyseliny sírové Chlorid sodný Kyselina mléčná 10% Nemrznoucí směs Chlorid cínatý do automobilů Kyselina maleinová Fotografické ustalovače Chlorid zinečnatý Kyselina jablečná 1% Benzaldehyd normální Chlorid železitý Kyselina dusičná 6,3% Benzín Crezol vodný roztok 90% vodný Kyselina olejová čistý Benzoan sodný Chroman draselný vodný Kyselina olejová Hydrouhličitan sodný nasycený za stud. Kyselina oxalová, Dvojchroman draselný Chroman sodný rozpuštěný, vodný roztok vodný Kyselina pro akumulátory 80% vodný Carbon dioxide Kyselina perchlorová, 70% vodný Kysličník siřičitý Dextróza vodný roztok vodný roztok Kyselina pikrová 1% vodný Pivo Syntetické 5% vodný čistící prostředky Kyselina propionová Dvojsíran sodný Diisobutyl keton čistý Dvojsiřičitan sodný 10% Dimethylamin tekutý Borax Dimethylformamid

13 Chemická odolnost HDPE PŘEHLED Chemické látky uvedené níže, nemají žádný vliv na HDPE při teplotě 60. V některých případech jsou látky doplněny o maximální koncentrace. Jiné látky a/nebo teploty a koncentrace, prosím, konzultujte s naším technickým pracovištěm popis % popis % popis % Dioxan Isopropanol vodný Peroxodvojsíran draselný, sodný Destilace obecně Lanolin Nafta čistá Destilované víno čisté Mléko Pyridin Parafínová emulze čistá Kvasnice čisté Siřičitan sodný vodný Likéry Potaš nasycený za stud. Fotografické emulze Džem 90% vodný Taninové (tříselné) Melasa Žíravé draslo 50% rostlinné výtažky (hydroxid draselný) Ropný ether Rtuť Propan tekutý Ethylendiamin čistý Methylaminy Fotografické vývojky normální Ethylester kyseliny octové 700 mg. Methylester Kuchyňská sůl kyseliny octové Monochlorát 50% Dichlorát Soli stříbra, bária Fenol 50% Monochlorát 32% vodný Hořčík, rtuť, nikl Kyanoželezitan draselný 50% Methylethyketon Měď, zinek Hnojiva (soli) Sirofosforová směs Škrobový sirup Fluorid amonný 80% Morfolin Cukrový sirup Fluorid měďný Mošt z melasy Butyl sebakát čistý Fluorid sodný Fermentovaný mošt čistý Jablečné víno 50% Movilit d 30% Křemičitan sodný Formaldehyd pure Naftalén Soda Formamid Dusičnan amonný Žíravý natron 10% (hydroxid sodný) Fosforečnan amonný 10% Dusičnan stříbrný Síran hlinitý Fosforečnan draselný 10% vodný Dusičnan vápenatý normální Hliník, draslík / draselný Fosforečnan sodný 50% Dusičnan měďnatý čistý Síran 50% / sodný Tributylfosfát 50% vodný Dusičnan sodný nasycený Síran amonný 10% vodný Chlorečnan fosforečný 50% Síran hydroxylaminu Benzín čistý Nitrobenzen 50% Síran draselný Glycerin 30% Nitrotoluen Síran sodný Glykol 40% vodný Npropanol vodný Siřičitan sodný Butylenglykol 32% Rostlinné oleje nasycené Sirník amonný a tuky za studena Ethylenglykol Lubrikační oleje čisté Sirník sodný Propylengykol 85% Minerální oleje čisté Mýdlové roztoky Glycin 30% Kokosový olej, olej Ovocné šťávy ze lněných semínek, olej z kukuřičných semen Glukóza Olivové oleje Povrchově aktivní činidla Chloralhydrát 37% Palmový olej Tetraethylolovo čistý Hydrazinhydrát 10% Parafínový olej Sirnatan sodný Vodík Silikonový olej Trikresylfosfát Hydrosiřičitan sodný 1% Moč Trithanolamin Hydroxid amonný 6,3% Oxalát sodný Močovina 30% Hydroxid barnatý čistý Víno, bílé a červené Hydroxid vápenatý Propylenoxid Hroznový cukr Jodid draselný Pentoxid fosforečný Jodid sodný 80% vodný Chloristan draselný vodný Chlornan vápenatý 70% vodný Manganistan draselný za studena nasycený Ipropanol 1% vodný Peroxid vodíku 90% vodný Isoktan

14 PŘEHLED Referenční stavby Skladový areál AUSTIS Slivenec, Aviation Service Praha Ruzyně, Coca Cola Praha, Parking C Praha Ruzyně, TWR Volanty Horní Počernice, Skladový areál STAMAT Žebrák, SIEMENS Brandýs n/labem, Keramické závody Chlumčany, SPŠS Děčín sportovní hříště, Distrib. sklad EMOS Přerov, SHIMANO Karviná, Odvodnění Výstaviště Brno, P+R parkoviště Praha Černý most, ZŠ Praha Dubeč, BB Centrum Praha Pankrác, Carrefour Praha Stodůlky, Obytný soubor Palouk Praha Strašnice, Spořitelna Praha Pankrác a další.. 14

15 PŘEHLED Poznámky 15

16 RONN DRAIN Povrchové odvodnění z polymerického betonu RONN DRAIN je rozšířen o nové systémy KE 150, KE 200 a SF 100, 150, 200. Žlábky mají unikátní bezšroubové uchycení ů RAPIDLOCK nebo nové kompatibilní spojení UNILINK s těsnící drážkou. Celý sortiment, který pokrývá všechny zatěžovací třídy A15F900 kn je uveden v technické příručce. Odvodňovací systémy z polyetylenu EKO DRAIN byly ještě nedávno novinka a dnes jsou již běžně používané. Tyto žlaby prokázaly, že cenově výhodná varianta může znamenat také kvalitní a progresivní výrobek. Kompletní sortiment žlabů je již také doplněn o systémové vpustě a parametry žlabů se osvědčily na mnoha stavbách v celé ČR. Další informace získáte v našich pobočkách nebo na Nerezové odvodňovací systémy nachází stále širší využití pro svou kvalitu a variabilitu. Typizované výrobky, ale i tvary vyrobené přímo na míru jsme schopni vyrobit v krátkých termínech při zachování vysoké kvality zpracování. Mezi největší realizované projekty RONN NEREZ patří např. PHILIPS Hranice nebo KAUFLAND Modletice. Odlučovače ropných látek a tuků tematicky doplňují celý sortiment odvodnění zpevněných ploch. Velice moderní konstrukce z polyetylénu, polyesteru nebo oceli umožní velice snadnou instalaci bez betonáže a moderní technologie uvnitř zařízení splňují nejpřísnější ekologické normy o ochraně odpadních vod. Kompozitní y a konstrukce FIBERDECK protiskluzové, chemicky odolné, bezúdržbové, odolávají extrémním povětrnostním podmínkám. Nejvhodnější použití je na ČOV, v chemickém nebo potravinářském průmyslu, na pochozí lávky v interiéru i exteriéru. Dodáváme také kompletní sortiment kompozitních profilů, zábradlí a žebříků. RONN DRAIN COMPLET RONN DRAIN COMPLET RONN DRAIN COMPLET RONN DRAIN COMPLET RONN DRAIN COMPLET RONN DRAIN COMPLET Jáchymovská Karlovy Vary Tel.: Fax: karlovy.vary@ronn.cz Kampelíkova Brno Tel.: Fax: brno@ronn.cz Přemyslova Turnov Tel.: Fax: turnov@ronn.cz Nad Primaskou Praha Strašnice Tel.: Fax: praha@ronn.cz Heydukova Strakonice Tel./Fax: Vodná Nitra Tel./Fax: +421 / strakonice@ronn.cz ronn@ronn.sk
