1 Nr. catalog: Dosiertechnik V /6 cz Dávkovací Technika Vieweg GmbH Dosier- und Mischtechnik

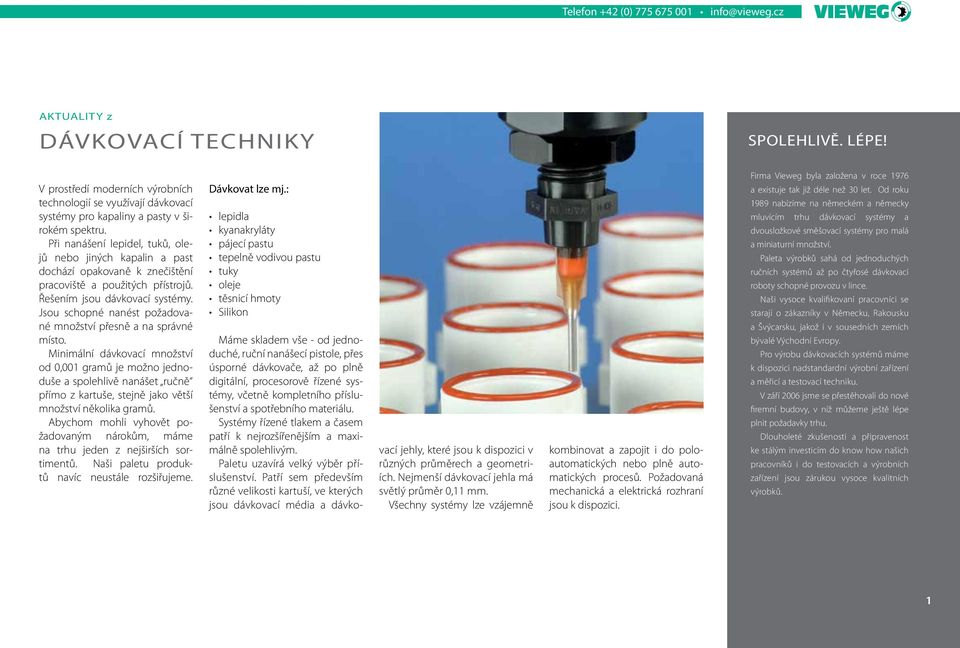

2 Telefon +42 (0) AKTUALITY z DÁVKOVACÍ TECHNIKY SPOLEHLIVĚ. LÉPE! V prostředí moderních výrobních technologií se využívají dávkovací systémy pro kapaliny a pasty v širokém spektru. Při nanášení lepidel, tuků, olejů nebo jiných kapalin a past dochází opakovaně k znečištění pracoviště a použitých přístrojů. Řešením jsou dávkovací systémy. Jsou schopné nanést požadované množství přesně a na správné místo. Minimální dávkovací množství od 0,001 gramů je možno jednoduše a spolehlivě nanášet ručně přímo z kartuše, stejně jako větší množství několika gramů. Abychom mohli vyhovět požadovaným nárokům, máme na trhu jeden z nejširších sortimentů. Naši paletu produktů navíc neustále rozšiřujeme. Dávkovat lze mj.: lepidla kyanakryláty pájecí pastu tepelně vodivou pastu tuky oleje těsnicí hmoty Silikon Máme skladem vše - od jednoduché, ruční nanášecí pistole, přes úsporné dávkovače, až po plně digitální, procesorově řízené systémy, včetně kompletního příslušenství a spotřebního materiálu. Systémy řízené tlakem a časem patří k nejrozšířenějším a maximálně spolehlivým. Paletu uzavírá velký výběr příslušenství. Patří sem především různé velikosti kartuší, ve kterých jsou dávkovací média a dávkovací jehly, které jsou k dispozici v různých průměrech a geometriích. Nejmenší dávkovací jehla má světlý průměr 0,11 mm. Všechny systémy lze vzájemně kombinovat a zapojit i do poloautomatických nebo plně automatických procesů. Požadovaná mechanická a elektrická rozhraní jsou k dispozici. Firma Vieweg byla založena v roce 1976 a existuje tak již déle než 30 let. Od roku 1989 nabízíme na německém a německy mluvícím trhu dávkovací systémy a dvousložkové směšovací systémy pro malá a miniaturní množství. Paleta výrobků sahá od jednoduchých ručních systémů až po čtyřosé dávkovací roboty schopné provozu v lince. Naši vysoce kvalifikovaní pracovníci se starají o zákazníky v Německu, Rakousku a Švýcarsku, jakož i v sousedních zemích bývalé Východní Evropy. Pro výrobu dávkovacích systémů máme k dispozici nadstandardní výrobní zařízení a měřicí a testovací techniku. V září 2006 jsme se přestěhovali do nové firemní budovy, v níž můžeme ještě lépe plnit požadavky trhu. Dlouholeté zkušenosti a připravenost ke stálým investicím do know how našich pracovníků i do testovacích a výrobních zařízení jsou zárukou vysoce kvalitních výrobků. 1

3 Telefon +42 (0) DÁVKOVAČE PŘEHLED DÁVKOVACÍCHVENTILŮ PŘEHLED DÁVKOVACÍCH ROBOTŮ Nožní dávkovací ventily DB-815 / DB-815-SB... 4 Dávkovač DC150 bez časovače Dávkovač JB1113N analogový Dávkovač SL101N digitální Dávkovač DSP501N s výkonným ventilem Dávkovač DSP502N analogový s ukazatelem vakua Dávkovač DC600 s vakuovou pinzetou Dávkovač DC1000 Serie digitální Peristaltické čerpadlo PPD Vakuová pinzeta VPP-803B pneumatická Vakuová pinzeta VPP-511 elektrická Vytlačovací pistole, ruční a pneumatické Zařízení pro ruční plnění kartuší Ruční čerpadla Pístové čerpadlo DA35 AUTOCAN Sudové čerpadlo (čerpací píst) Ruční svírací hadicový ventil 700PTPCW Svírací hadicový ventil 710PTNM-LF Membránové ventily VD-510 / DV Jehlový ventil DV Jehlový ventil Microshot TS-5440SS Pístový ventil VP Zpětný ventil DV Vysokotlaký ventil 790HPNM-LF / 790HPSSNM-LF 30 Rozprašovací ventil SV-1000SS Rozprašovací ventil SV-2000N Serie Vřetenový ventil DV-5005DFS Ventil pro objemové dávkování DV Řada ECO-PEN 300 / 450 / 600 / ECO-PEN příslušenství Prozessüberwachungen Tryskový ventil V-JET V-JET regulátor VC Ventilová řídicí jednotka VC1000 / regulátor vřetena VC Regulátor rozstřiku VC1200 / řídicí jednotka EC200-K / EC200-B Dávkovací robot F4200N Dávkovací robot F7300N Dávkovací robot F7400N Dávkovací robot JR2200N Dávkovací robot JR2300N Dávkovací robot JR2400N Dávkovací robot JR2500N Dávkovací robot JR2600N Portálový robot F5200N Řada portálových robotů F9000N SE Servopohonem Stanovení rozměrů řady F9000N Dávkovací robot JS550th/JS750th SCARA Otočný stůl RT404-FLEXII

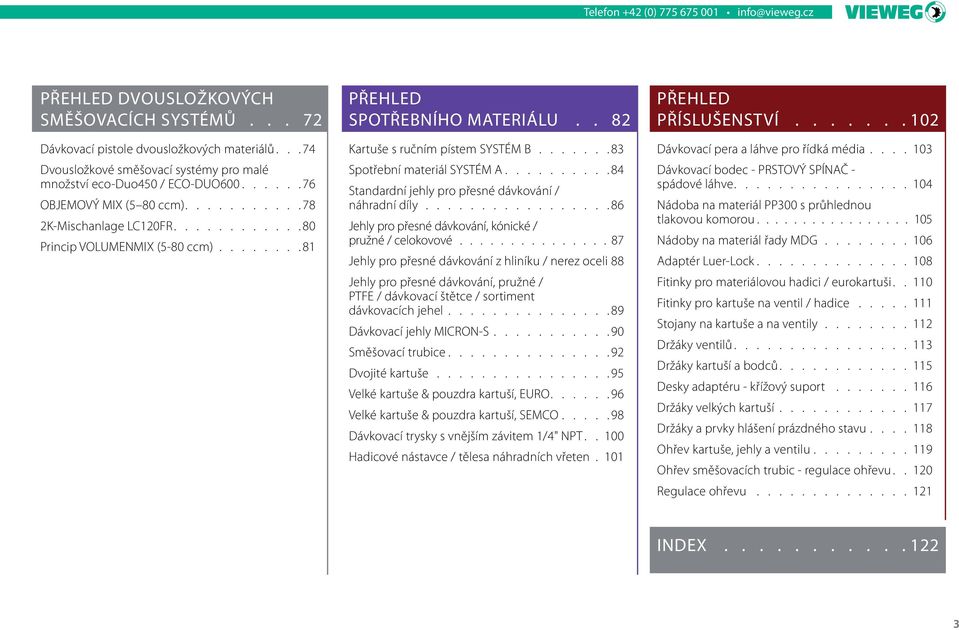

4 Telefon +42 (0) PŘEHLED DVOUSLOŽKOVÝCH SMĚŠOVACÍCH SYSTÉMŮ Dávkovací pistole dvousložkových materiálů.. 74 Dvousložkové směšovací systémy pro malé množství eco-duo450 / ECO-DUO OBJEMOVÝ MIX (5 80 ccm) K-Mischanlage LC120FR Princip VOLUMENMIX (5-80 ccm) PŘEHLED SPOTŘEBNÍHO MATERIÁLU.. 82 Kartuše s ručním pístem SYSTÉM B Spotřební materiál SYSTÉM A Standardní jehly pro přesné dávkování / náhradní díly Jehly pro přesné dávkování, kónické / pružné / celokovové Jehly pro přesné dávkování z hliníku / nerez oceli 88 Jehly pro přesné dávkování, pružné / PTFE / dávkovací štětce / sortiment dávkovacích jehel Dávkovací jehly MICRON-S Směšovací trubice Dvojité kartuše Velké kartuše & pouzdra kartuší, EURO Velké kartuše & pouzdra kartuší, SEMCO Dávkovací trysky s vnějším závitem 1/4" NPT. 100 Hadicové nástavce / tělesa náhradních vřeten. 101 PŘEHLED PŘÍSLUŠENSTVÍ Dávkovací pera a láhve pro řídká média Dávkovací bodec - PRSTOVÝ SPÍNAČ - spádové láhve Nádoba na materiál PP300 s průhlednou tlakovou komorou Nádoby na materiál řady MDG Adaptér Luer-Lock Fitinky pro materiálovou hadici / eurokartuši. 110 Fitinky pro kartuše na ventil / hadice Stojany na kartuše a na ventily Držáky ventilů Držáky kartuší a bodců Desky adaptéru - křížový suport Držáky velkých kartuší Držáky a prvky hlášení prázdného stavu Ohřev kartuše, jehly a ventilu Ohřev směšovacích trubic - regulace ohřevu. 120 Regulace ohřevu INDEX

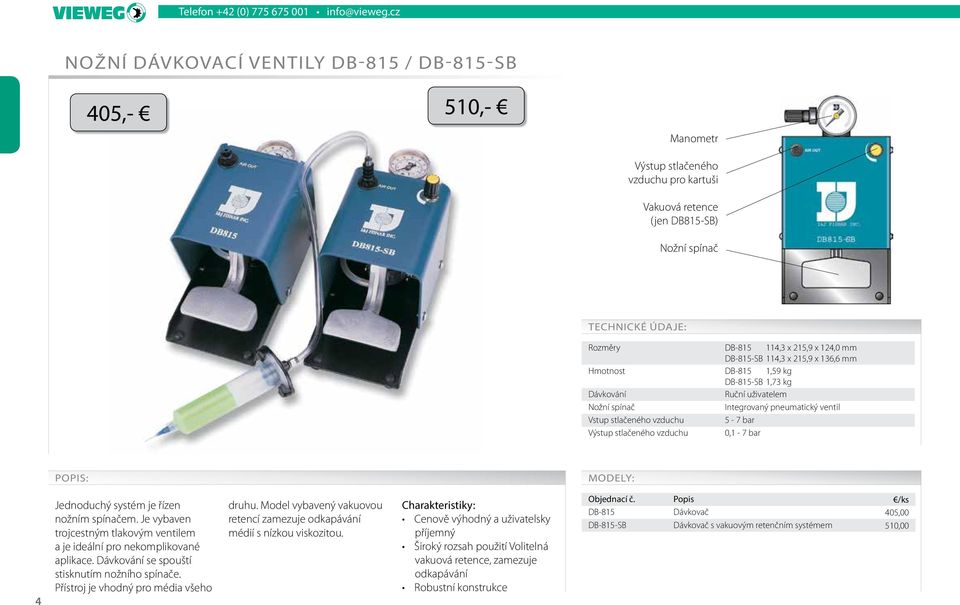

5 Telefon +42 (0) NOŽNÍ DÁVKOVACÍ VENTILY DB-815 / DB-815-SB 405,- 510,- Manometr Výstup stlačeného vzduchu pro kartuši Vakuová retence (jen DB815-SB) Nožní spínač TECHNICKÉ ÚDAJE: Rozměry DB ,3 x 215,9 x 124,0 mm DB-815-SB 114,3 x 215,9 x 136,6 mm Hmotnost DB-815 1,59 kg DB-815-SB 1,73 kg Dávkování Ruční uživatelem Nožní spínač Integrovaný pneumatický ventil Vstup stlačeného vzduchu 5-7 bar Výstup stlačeného vzduchu 0,1-7 bar POPIS: MODELY: 4 Jednoduchý systém je řízen nožním spínačem. Je vybaven trojcestným tlakovým ventilem a je ideální pro nekomplikované aplikace. Dávkování se spouští stisknutím nožního spínače. Přístroj je vhodný pro média všeho druhu. Model vybavený vakuovou retencí zamezuje odkapávání médií s nízkou viskozitou. Charakteristiky: Cenově výhodný a uživatelsky příjemný Široký rozsah použití Volitelná vakuová retence, zamezuje odkapávání Robustní konstrukce DB-815 DB-815-SB Popis Dávkovač Dávkovač s vakuovým retenčním systémem 405,00 510,00

6 Telefon +42 (0) DÁVKOVAČ DC150 BEZ ČASOVAČE Vakuová retence Regulátor stlačeného vzduchu Napájení LED 395,- DC 150 series POWER Výstup stlačeného vzduchu pro kartuši Manometr TECHNICKÉ ÚDAJE: Rozměry Hmotnost Napájení Interní napětí Vstup stlačeného vzduchu Výstup stlačeného vzduchu Normy 135 x 225 x 75 mm 1,25 kg V AC 50/60 Hz 24 V DC bar Kartuše = tlak materiálu bar Označení CE MADE IN GERMANY MODELY: POPIS: DC150 Dávkovač V AC 50/60 Hz Kompletní modely se sadou příslušenství, obsahující: 1 adaptér kartuše 30 ccm 1 adaptér kartuše 5 ccm 3 kartuše 30 ccm 3 kartuše 5 ccm 1 síťový kabel Set dávkovacích jehel - malý (viz strana 85) 1 přípojný kabel stlačeného vzduchu 1 stojan kartuše 1 nožní spínač Tento model je doporučen pro dávkovací aplikace, které se provádějí výhradně ručně a nevyžadují časové řízení. Dávkování se spouští stisknutím nožního spínače. Tento model je cenově výhodnější než zařízení vybavená časovačem a zajišťuje plynulé dávkování s rovnoměrnou přesností a kvalitou. Hodí se pro média všeho druhu, je vybaven vakuovým retenčním systémem, který zamezí odkapávání médií s nízkou viskozitou. Charakteristiky: Nepřetržitý cyklus dávkování Široký rozsah použití Neodkapává díky vakuovému retenčnímu systému Úsporný systém s vysokou spolehlivostí 5

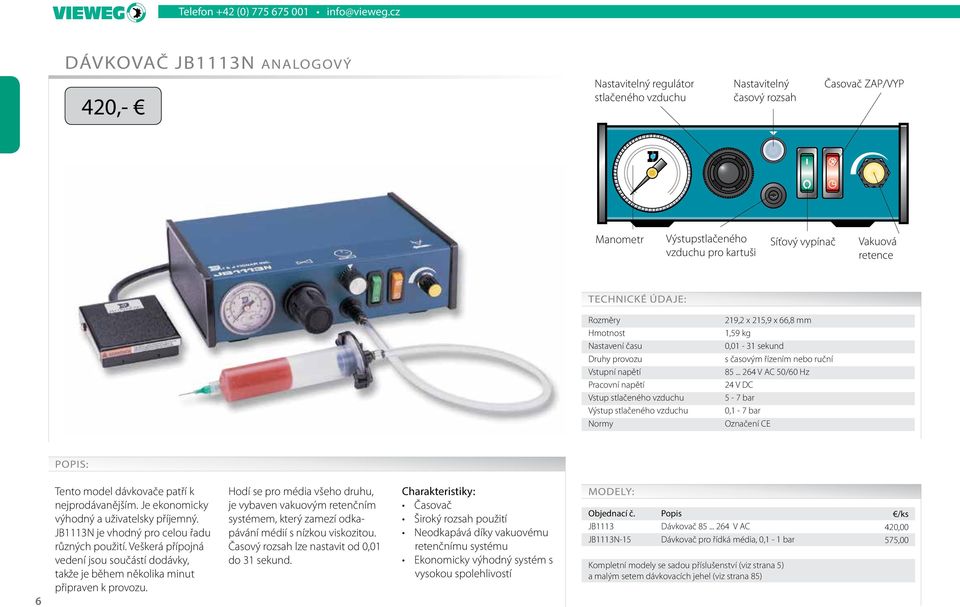

7 Telefon +42 (0) DÁVKOVAČ JB1113N ANALOGOVÝ 420,- Nastavitelný regulátor stlačeného vzduchu Nastavitelný časový rozsah Časovač ZAP/VYP Manometr Výstupstlačeného vzduchu pro kartuši Síťový vypínač Vakuová retence TECHNICKÉ ÚDAJE: Rozměry Hmotnost Nastavení času Druhy provozu Vstupní napětí Pracovní napětí Vstup stlačeného vzduchu Výstup stlačeného vzduchu Normy 219,2 x 215,9 x 66,8 mm 1,59 kg 0,01-31 sekund s časovým řízením nebo ruční V AC 50/60 Hz 24 V DC 5-7 bar 0,1-7 bar Označení CE POPIS: Tento model dávkovače patří k nejprodávanějším. Je ekonomicky výhodný a uživatelsky příjemný. JB1113N je vhodný pro celou řadu různých použití. Veškerá přípojná vedení jsou součástí dodávky, takže je během několika minut připraven k provozu. Hodí se pro média všeho druhu, je vybaven vakuovým retenčním systémem, který zamezí odkapávání médií s nízkou viskozitou. Časový rozsah lze nastavit od 0,01 do 31 sekund. Charakteristiky: Časovač Široký rozsah použití Neodkapává díky vakuovému retenčnímu systému Ekonomicky výhodný systém s vysokou spolehlivostí MODELY: JB1113 JB1113N-15 Popis Dávkovač V AC Dávkovač pro řídká média, 0,1-1 bar Kompletní modely se sadou příslušenství (viz strana 5) a malým setem dávkovacích jehel (viz strana 85) 420,00 575,00 6

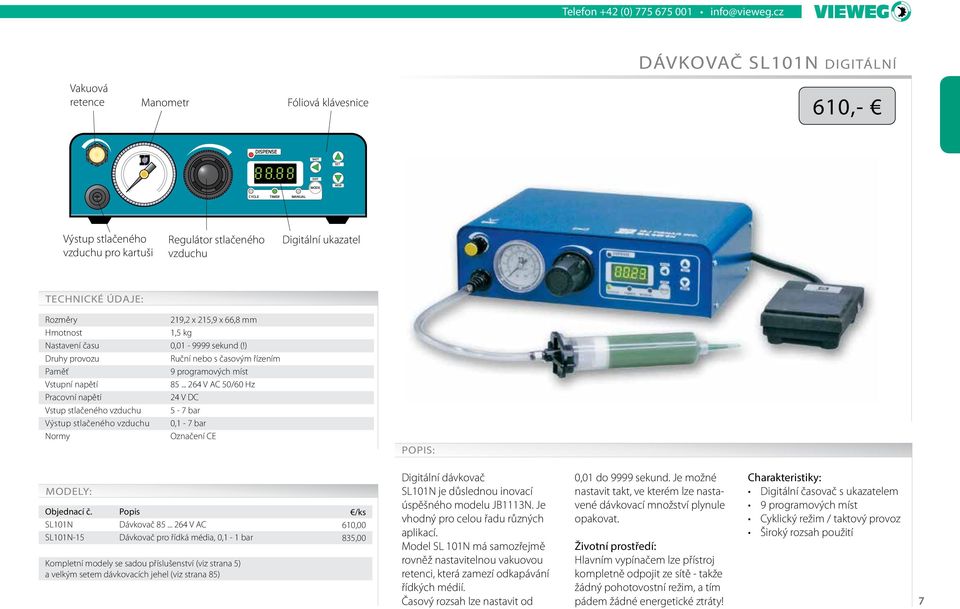

8 Telefon +42 (0) DÁVKOVAČ SL101N DIGITÁLNÍ Vakuová retence Manometr Fóliová klávesnice 610,- DISPENSE SHOT SET EXIT MODE MEM CYCLE TIMER MANUAL Výstup stlačeného vzduchu pro kartuši Regulátor stlačeného vzduchu Digitální ukazatel TECHNICKÉ ÚDAJE: Rozměry 219,2 x 215,9 x 66,8 mm Hmotnost 1,5 kg Nastavení času 0, sekund (!) Druhy provozu Ruční nebo s časovým řízením Paměť 9 programových míst Vstupní napětí V AC 50/60 Hz Pracovní napětí 24 V DC Vstup stlačeného vzduchu 5-7 bar Výstup stlačeného vzduchu 0,1-7 bar Normy Označení CE POPIS: MODELY: SL101N SL101N-15 Popis Dávkovač V AC Dávkovač pro řídká média, 0,1-1 bar Kompletní modely se sadou příslušenství (viz strana 5) a velkým setem dávkovacích jehel (viz strana 85) 610,00 835,00 Digitální dávkovač SL101N je důslednou inovací úspěšného modelu JB1113N. Je vhodný pro celou řadu různých aplikací. Model SL 101N má samozřejmě rovněž nastavitelnou vakuovou retenci, která zamezí odkapávání řídkých médií. Časový rozsah lze nastavit od 0,01 do 9999 sekund. Je možné nastavit takt, ve kterém lze nastavené dávkovací množství plynule opakovat. Životní prostředí: Hlavním vypínačem lze přístroj kompletně odpojit ze sítě - takže žádný pohotovostní režim, a tím pádem žádné energetické ztráty! Charakteristiky: Digitální časovač s ukazatelem 9 programových míst Cyklický režim / taktový provoz Široký rozsah použití 7

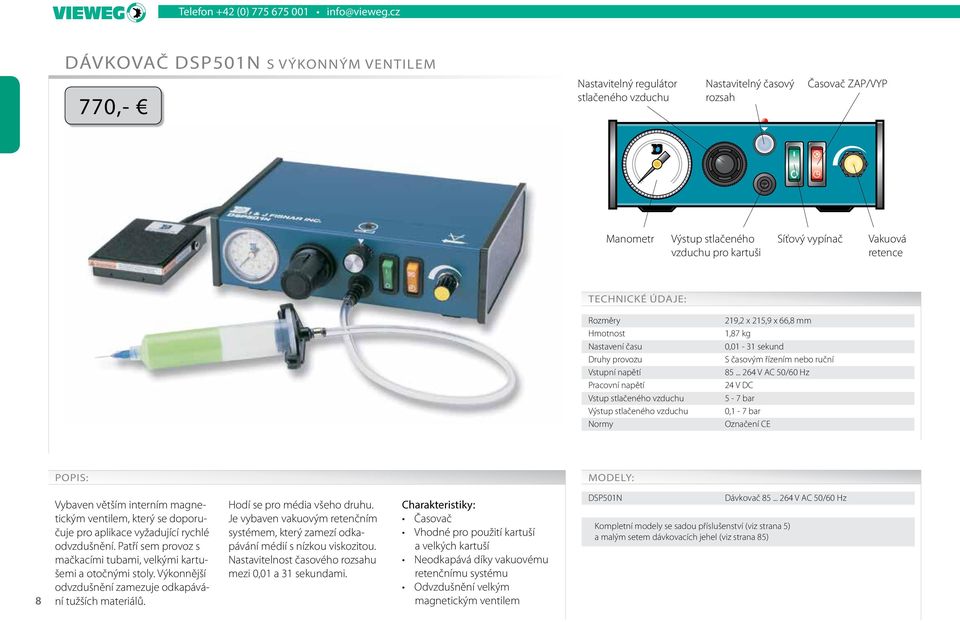

9 Telefon +42 (0) DÁVKOVAČ DSP501N S VÝKONNÝM VENTILEM 770,- Nastavitelný regulátor stlačeného vzduchu Nastavitelný časový rozsah Časovač ZAP/VYP Manometr Výstup stlačeného vzduchu pro kartuši Síťový vypínač Vakuová retence TECHNICKÉ ÚDAJE: Rozměry Hmotnost Nastavení času Druhy provozu Vstupní napětí Pracovní napětí Vstup stlačeného vzduchu Výstup stlačeného vzduchu Normy 219,2 x 215,9 x 66,8 mm 1,87 kg 0,01-31 sekund S časovým řízením nebo ruční V AC 50/60 Hz 24 V DC 5-7 bar 0,1-7 bar Označení CE POPIS: MODELY: 8 Vybaven větším interním magnetickým ventilem, který se doporučuje pro aplikace vyžadující rychlé odvzdušnění. Patří sem provoz s mačkacími tubami, velkými kartušemi a otočnými stoly. Výkonnější odvzdušnění zamezuje odkapávání tužších materiálů. Hodí se pro média všeho druhu. Je vybaven vakuovým retenčním systémem, který zamezí odkapávání médií s nízkou viskozitou. Nastavitelnost časového rozsahu mezi 0,01 a 31 sekundami. Charakteristiky: Časovač Vhodné pro použití kartuší a velkých kartuší Neodkapává díky vakuovému retenčnímu systému Odvzdušnění velkým magnetickým ventilem DSP501N Dávkovač V AC 50/60 Hz Kompletní modely se sadou příslušenství (viz strana 5) a malým setem dávkovacích jehel (viz strana 85)

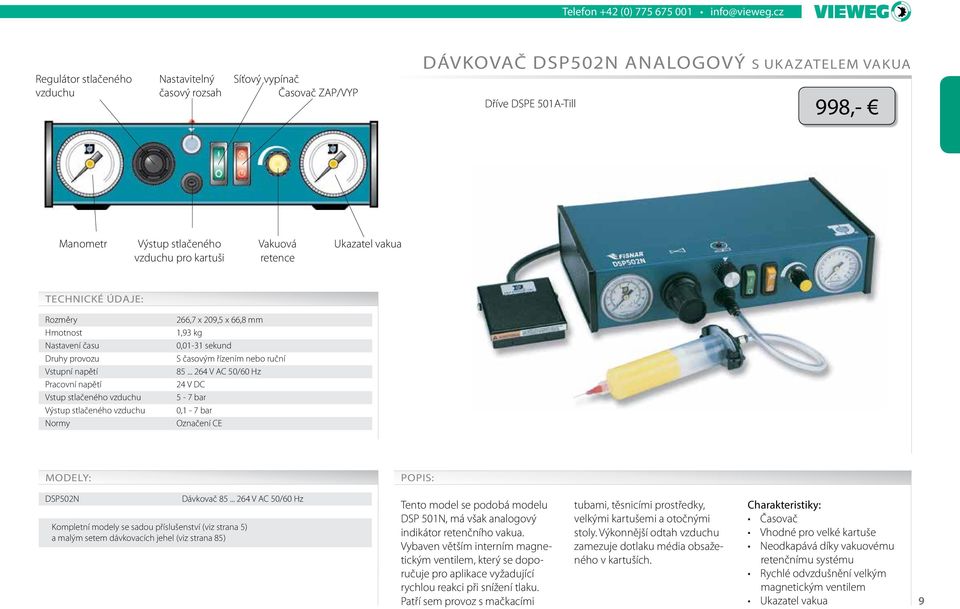

10 Telefon +42 (0) DÁVKOVAČ DSP502N ANALOGOVÝ S UKAZATELEM VAKUA Regulátor stlačeného vzduchu Nastavitelný časový rozsah Síťový vypínač Časovač ZAP/VYP Dříve DSPE 501A-Till 998,- Manometr Výstup stlačeného vzduchu pro kartuši Vakuová retence Ukazatel vakua TECHNICKÉ ÚDAJE: Rozměry Hmotnost Nastavení času Druhy provozu Vstupní napětí Pracovní napětí Vstup stlačeného vzduchu Výstup stlačeného vzduchu Normy 266,7 x 209,5 x 66,8 mm 1,93 kg 0,01-31 sekund S časovým řízením nebo ruční V AC 50/60 Hz 24 V DC 5-7 bar 0,1-7 bar Označení CE MODELY: POPIS: DSP502N Dávkovač V AC 50/60 Hz Kompletní modely se sadou příslušenství (viz strana 5) a malým setem dávkovacích jehel (viz strana 85) Tento model se podobá modelu DSP 501N, má však analogový indikátor retenčního vakua. Vybaven větším interním magnetickým ventilem, který se doporučuje pro aplikace vyžadující rychlou reakci při snížení tlaku. Patří sem provoz s mačkacími tubami, těsnicími prostředky, velkými kartušemi a otočnými stoly. Výkonnější odtah vzduchu zamezuje dotlaku média obsaženého v kartuších. Charakteristiky: Časovač Vhodné pro velké kartuše Neodkapává díky vakuovému retenčnímu systému Rychlé odvzdušnění velkým magnetickým ventilem Ukazatel vakua 9

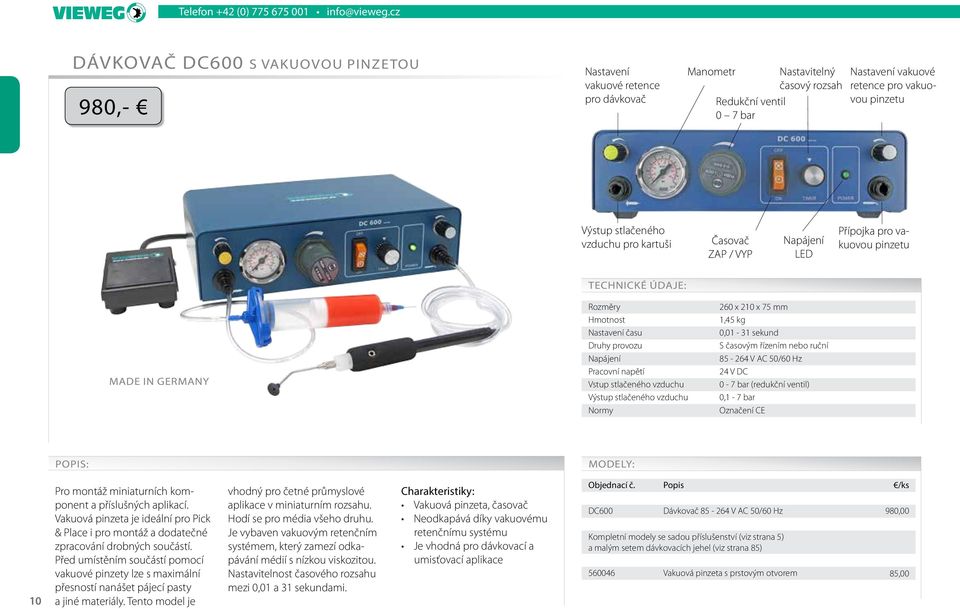

11 Telefon +42 (0) DÁVKOVAČ DC600 S VAKUOVOU PINZETOU 980,- Nastavení vakuové retence pro dávkovač Manometr Nastavitelný časový rozsah Redukční ventil 0 7 bar Nastavení vakuové retence pro vakuovou pinzetu Výstup stlačeného vzduchu pro kartuši Časovač ZAP / VYP Napájení LED Přípojka pro vakuovou pinzetu TECHNICKÉ ÚDAJE: MADE IN GERMANY Rozměry Hmotnost Nastavení času Druhy provozu Napájení Pracovní napětí Vstup stlačeného vzduchu Výstup stlačeného vzduchu Normy 260 x 210 x 75 mm 1,45 kg 0,01-31 sekund S časovým řízením nebo ruční V AC 50/60 Hz 24 V DC 0-7 bar (redukční ventil) 0,1-7 bar Označení CE POPIS: MODELY: 10 Pro montáž miniaturních komponent a příslušných aplikací. Vakuová pinzeta je ideální pro Pick & Place i pro montáž a dodatečné zpracování drobných součástí. Před umístěním součástí pomocí vakuové pinzety lze s maximální přesností nanášet pájecí pasty a jiné materiály. Tento model je vhodný pro četné průmyslové aplikace v miniaturním rozsahu. Hodí se pro média všeho druhu. Je vybaven vakuovým retenčním systémem, který zamezí odkapávání médií s nízkou viskozitou. Nastavitelnost časového rozsahu mezi 0,01 a 31 sekundami. Charakteristiky: Vakuová pinzeta, časovač Neodkapává díky vakuovému retenčnímu systému Je vhodná pro dávkovací a umisťovací aplikace DC600 Popis Dávkovač V AC 50/60 Hz Kompletní modely se sadou příslušenství (viz strana 5) a malým setem dávkovacích jehel (viz strana 85) Vakuová pinzeta s prstovým otvorem 980,00 85,00

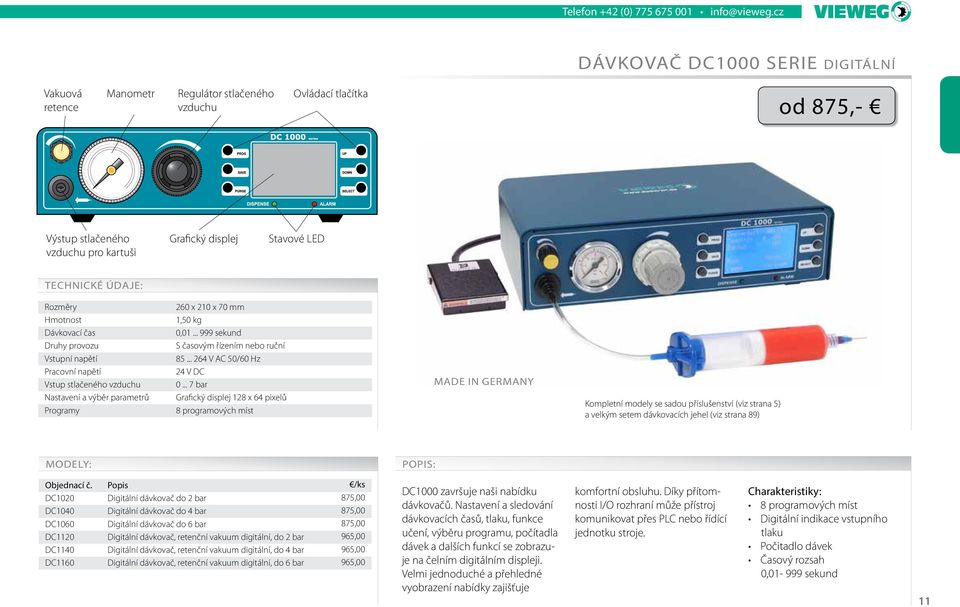

12 Telefon +42 (0) DÁVKOVAČ DC1000 SERIE DIGITÁLNÍ Vakuová retence Manometr Regulátor stlačeného vzduchu Ovládací tlačítka od 875,- Výstup stlačeného vzduchu pro kartuši Grafický displej Stavové LED TECHNICKÉ ÚDAJE: Rozměry 260 x 210 x 70 mm Hmotnost 1,50 kg Dávkovací čas 0, sekund Druhy provozu S časovým řízením nebo ruční Vstupní napětí V AC 50/60 Hz Pracovní napětí Vstup stlačeného vzduchu 24 V DC bar MADE IN GERMANY Nastavení a výběr parametrů Programy Grafický displej 128 x 64 pixelů 8 programových míst Kompletní modely se sadou příslušenství (viz strana 5) a velkým setem dávkovacích jehel (viz strana 89) MODELY: POPIS: DC1020 DC1040 DC1060 DC1120 DC1140 DC1160 Popis Digitální dávkovač do 2 bar Digitální dávkovač do 4 bar Digitální dávkovač do 6 bar Digitální dávkovač, retenční vakuum digitální, do 2 bar Digitální dávkovač, retenční vakuum digitální, do 4 bar Digitální dávkovač, retenční vakuum digitální, do 6 bar 875,00 875,00 875,00 965,00 965,00 965,00 DC1000 završuje naši nabídku dávkovačů. Nastavení a sledování dávkovacích časů, tlaku, funkce učení, výběru programu, počítadla dávek a dalších funkcí se zobrazuje na čelním digitálním displeji. Velmi jednoduché a přehledné vyobrazení nabídky zajišťuje komfortní obsluhu. Díky přítomnosti I/O rozhraní může přístroj komunikovat přes PLC nebo řídící jednotku stroje. Charakteristiky: 8 programových míst Digitální indikace vstupního tlaku Počitadlo dávek Časový rozsah 0, sekund 11

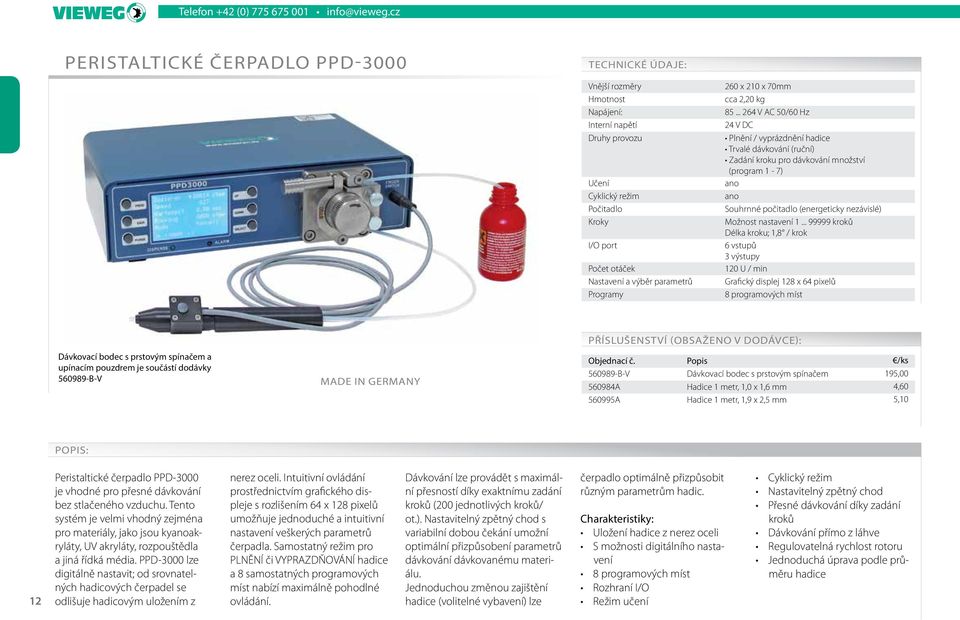

13 Telefon +42 (0) PERISTALTICKÉ ČERPADLO PPD-3000 TECHNICKÉ ÚDAJE: Vnější rozměry Hmotnost Napájení: Interní napětí Druhy provozu Učení Cyklický režim Počitadlo Kroky I/O port Počet otáček Nastavení a výběr parametrů Programy 260 x 210 x 70mm cca 2,20 kg V AC 50/60 Hz 24 V DC Plnění / vyprázdnění hadice Trvalé dávkování (ruční) Zadání kroku pro dávkování množství (program 1-7) ano ano Souhrnné počitadlo (energeticky nezávislé) Možnost nastavení kroků Délka kroku; 1,8 / krok 6 vstupů 3 výstupy 120 U / min Grafický displej 128 x 64 pixelů 8 programových míst PŘÍSLUŠENSTVÍ (OBSAŽENO V DODÁVCE): Dávkovací bodec s prstovým spínačem a upínacím pouzdrem je součástí dodávky B-V MADE IN GERMANY B-V A A Popis Dávkovací bodec s prstovým spínačem Hadice 1 metr, 1,0 x 1,6 mm Hadice 1 metr, 1,9 x 2,5 mm 195,00 4,60 5,10 POPIS: 12 Peristaltické čerpadlo PPD-3000 je vhodné pro přesné dávkování bez stlačeného vzduchu. Tento systém je velmi vhodný zejména pro materiály, jako jsou kyanoakryláty, UV akryláty, rozpouštědla a jiná řídká média. PPD-3000 lze digitálně nastavit; od srovnatelných hadicových čerpadel se odlišuje hadicovým uložením z nerez oceli. Intuitivní ovládání prostřednictvím grafického displeje s rozlišením 64 x 128 pixelů umožňuje jednoduché a intuitivní nastavení veškerých parametrů čerpadla. Samostatný režim pro PLNĚNÍ či VYPRAZDŇOVÁNÍ hadice a 8 samostatných programových míst nabízí maximálně pohodlné ovládání. Dávkování lze provádět s maximální přesností díky exaktnímu zadání kroků (200 jednotlivých kroků/ ot.). Nastavitelný zpětný chod s variabilní dobou čekání umožní optimální přizpůsobení parametrů dávkování dávkovanému materiálu. Jednoduchou změnou zajištění hadice (volitelné vybavení) lze čerpadlo optimálně přizpůsobit různým parametrům hadic. Charakteristiky: Uložení hadice z nerez oceli S možnosti digitálního nastavení 8 programových míst Rozhraní I/O Režim učení Cyklický režim Nastavitelný zpětný chod Přesné dávkování díky zadání kroků Dávkování přímo z láhve Regulovatelná rychlost rotoru Jednoduchá úprava podle průměru hadice

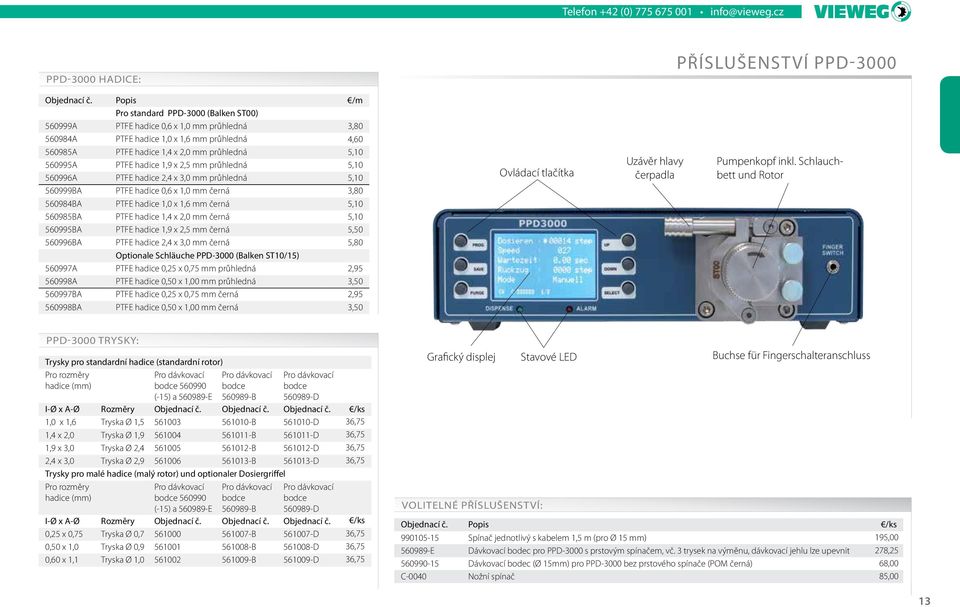

14 Telefon +42 (0) PPD-3000 HADICE: PŘÍSLUŠENSTVÍ PPD A A A A A BA BA BA BA BA A A BA BA Popis Pro standard PPD-3000 (Balken ST00) PTFE hadice 0,6 x 1,0 mm průhledná PTFE hadice 1,0 x 1,6 mm průhledná PTFE hadice 1,4 x 2,0 mm průhledná PTFE hadice 1,9 x 2,5 mm průhledná PTFE hadice 2,4 x 3,0 mm průhledná PTFE hadice 0,6 x 1,0 mm černá PTFE hadice 1,0 x 1,6 mm černá PTFE hadice 1,4 x 2,0 mm černá PTFE hadice 1,9 x 2,5 mm černá PTFE hadice 2,4 x 3,0 mm černá Optionale Schläuche PPD-3000 (Balken ST10/15) PTFE hadice 0,25 x 0,75 mm průhledná PTFE hadice 0,50 x 1,00 mm průhledná PTFE hadice 0,25 x 0,75 mm černá PTFE hadice 0,50 x 1,00 mm černá /m 3,80 4,60 5,10 5,10 5,10 3,80 5,10 5,10 5,50 5,80 2,95 3,50 2,95 3,50 Ovládací tlačítka Uzávěr hlavy čerpadla Pumpenkopf inkl. Schlauchbett und Rotor PPD-3000 TRYSKY: Trysky pro standardní hadice (standardní rotor) Pro rozměry hadice (mm) Pro dávkovací bodce (-15) a E Pro dávkovací bodce B Pro dávkovací bodce D I-Ø x A-Ø Rozměry 1,0 x 1,6 Tryska Ø 1, B D 1,4 x 2,0 Tryska Ø 1, B D 1,9 x 3,0 Tryska Ø 2, B D 2,4 x 3,0 Tryska Ø 2, B D Trysky pro malé hadice (malý rotor) und optionaler Dosiergriffel Pro rozměry hadice (mm) Pro dávkovací bodce (-15) a E Pro dávkovací bodce B Pro dávkovací bodce D I-Ø x A-Ø Rozměry 0,25 x 0,75 Tryska Ø 0, B D 0,50 x 1,0 Tryska Ø 0, B D 0,60 x 1,1 Tryska Ø 1, B D 36,75 36,75 36,75 36,75 36,75 36,75 36,75 Grafický displej VOLITELNÉ PŘÍSLUŠENSTVÍ: Stavové LED Buchse für Fingerschalteranschluss Popis Spínač jednotlivý s kabelem 1,5 m (pro Ø 15 mm) E Dávkovací bodec pro PPD-3000 s prstovým spínačem, vč. 3 trysek na výměnu, dávkovací jehlu lze upevnit Dávkovací bodec (Ø 15mm) pro PPD-3000 bez prstového spínače (POM černá) C-0040 Nožní spínač 195,00 278,25 68,00 85,00 13

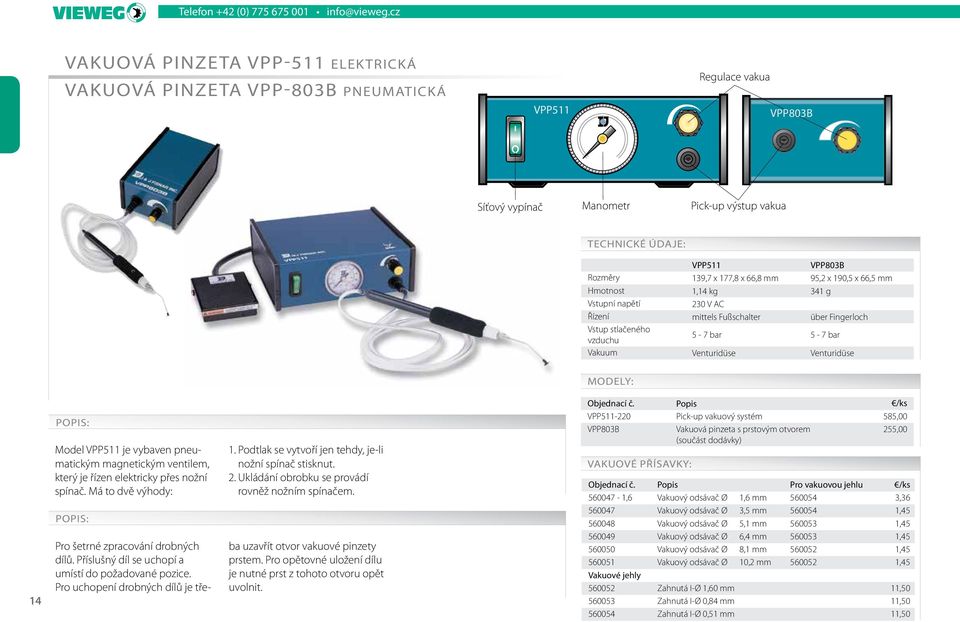

15 Telefon +42 (0) VAKUOVÁ PINZETA VPP-511 ELEKTRICKÁ VAKUOVÁ PINZETA VPP-803B PNEUMATICKÁ VPP511 Regulace vakua VPP803B Síťový vypínač Manometr Pick-up výstup vakua TECHNICKÉ ÚDAJE: VPP511 VPP803B Rozměry 139,7 x 177,8 x 66,8 mm 95,2 x 190,5 x 66,5 mm Hmotnost 1,14 kg 341 g Vstupní napětí 230 V AC Řízení mittels Fußschalter über Fingerloch Vstup stlačeného vzduchu 5-7 bar 5-7 bar Vakuum Venturidüse Venturidüse MODELY: 14 POPIS: Model VPP511 je vybaven pneumatickým magnetickým ventilem, který je řízen elektricky přes nožní spínač. Má to dvě výhody: POPIS: 1. Podtlak se vytvoří jen tehdy, je-li nožní spínač stisknut. 2. Ukládání obrobku se provádí rovněž nožním spínačem. Pro šetrné zpracování drobných dílů. Příslušný díl se uchopí a umístí do požadované pozice. Pro uchopení drobných dílů je třeba uzavřít otvor vakuové pinzety prstem. Pro opětovné uložení dílu je nutné prst z tohoto otvoru opět uvolnit. VPP VPP803B VAKUOVÉ PŘÍSAVKY: Popis Pick-up vakuový systém Vakuová pinzeta s prstovým otvorem (součást dodávky) Popis Pro vakuovou jehlu ,6 Vakuový odsávač Ø 1,6 mm Vakuový odsávač Ø 3,5 mm Vakuový odsávač Ø 5,1 mm Vakuový odsávač Ø 6,4 mm Vakuový odsávač Ø 8,1 mm Vakuový odsávač Ø 10,2 mm Vakuové jehly Zahnutá I-Ø 1,60 mm Zahnutá I-Ø 0,84 mm Zahnutá I-Ø 0,51 mm 585,00 255,00 3,36 1,45 1,45 1,45 1,45 1,45 11,50 11,50 11,50

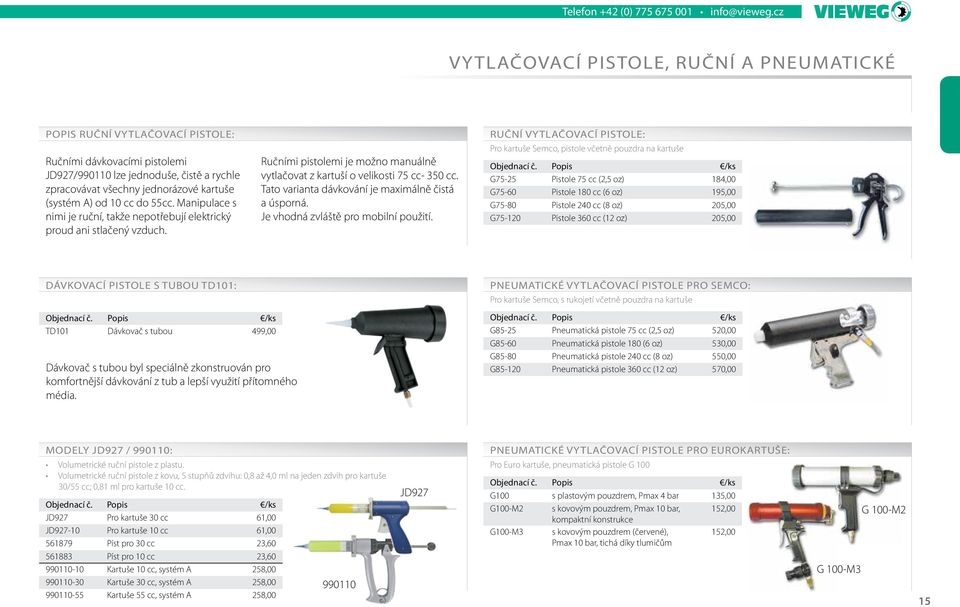

16 Telefon +42 (0) VYTLAČOVACÍ PISTOLE, RUČNÍ A PNEUMATICKÉ POPIS RUČNÍ VYTLAČOVACÍ PISTOLE: Ručními dávkovacími pistolemi JD927/ lze jednoduše, čistě a rychle zpracovávat všechny jednorázové kartuše (systém A) od 10 cc do 55cc. Manipulace s nimi je ruční, takže nepotřebují elektrický proud ani stlačený vzduch. Ručními pistolemi je možno manuálně vytlačovat z kartuší o velikosti 75 cc- 350 cc. Tato varianta dávkování je maximálně čistá a úsporná. Je vhodná zvláště pro mobilní použití. RUČNÍ VYTLAČOVACÍ PISTOLE: Pro kartuše Semco, pistole včetně pouzdra na kartuše Popis G75-25 Pistole 75 cc (2,5 oz) G75-60 Pistole 180 cc (6 oz) G75-80 Pistole 240 cc (8 oz) G Pistole 360 cc (12 oz) 184,00 195,00 205,00 205,00 DÁVKOVACÍ PISTOLE S TUBOU TD101: PNEUMATICKÉ VYTLAČOVACÍ PISTOLE PRO SEMCO: Pro kartuše Semco, s rukojetí včetně pouzdra na kartuše TD101 Popis Dávkovač s tubou 499,00 Dávkovač s tubou byl speciálně zkonstruován pro komfortnější dávkování z tub a lepší využití přítomného média. Popis G85-25 Pneumatická pistole 75 cc (2,5 oz) G85-60 Pneumatická pistole 180 (6 oz) G85-80 Pneumatická pistole 240 cc (8 oz) G Pneumatická pistole 360 cc (12 oz) 520,00 530,00 550,00 570,00 MODELY JD927 / : Volumetrické ruční pistole z plastu. Volumetrické ruční pistole z kovu, 5 stupňů zdvihu: 0,8 až 4,0 ml na jeden zdvih pro kartuše 30/55 cc; 0,81 ml pro kartuše 10 cc. Popis JD927 Pro kartuše 30 cc JD Pro kartuše 10 cc Píst pro 30 cc Píst pro 10 cc Kartuše 10 cc, systém A Kartuše 30 cc, systém A Kartuše 55 cc, systém A 61,00 61,00 23,60 23,60 258,00 258,00 258, JD927 PNEUMATICKÉ VYTLAČOVACÍ PISTOLE PRO EUROKARTUŠE: Pro Euro kartuše, pneumatická pistole G 100 G100 G100-M2 G100-M3 Popis s plastovým pouzdrem, Pmax 4 bar s kovovým pouzdrem, Pmax 10 bar, kompaktní konstrukce s kovovým pouzdrem (červené), Pmax 10 bar, tichá díky tlumičům 135,00 152,00 152,00 G 100-M3 G 100-M2 15

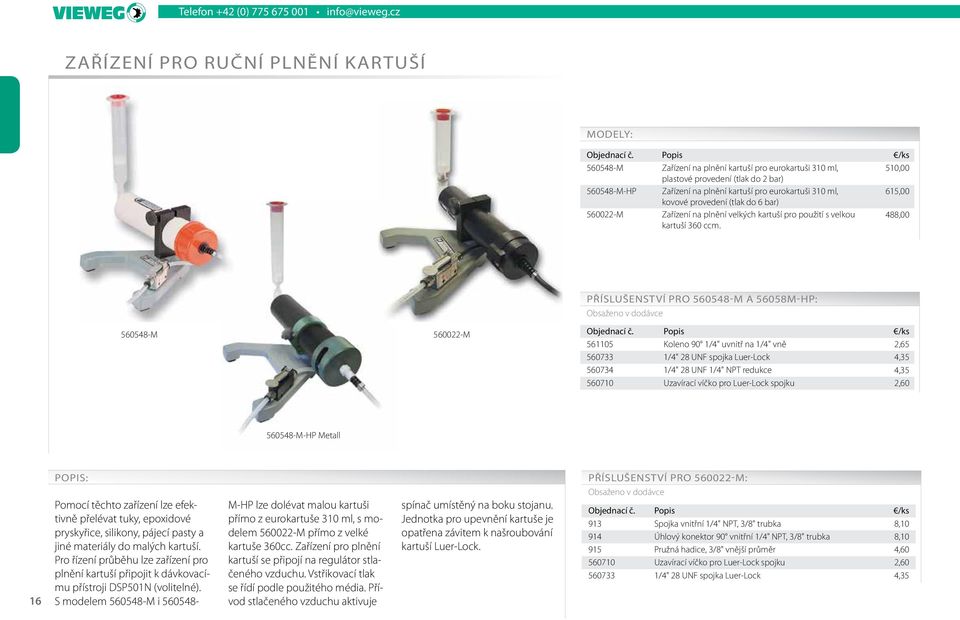

17 Telefon +42 (0) ZAŘÍZENÍ PRO RUČNÍ PLNĚNÍ KARTUŠÍ MODELY: Popis M Zařízení na plnění kartuší pro eurokartuši 310 ml, plastové provedení (tlak do 2 bar) M-HP Zařízení na plnění kartuší pro eurokartuši 310 ml, kovové provedení (tlak do 6 bar) M Zařízení na plnění velkých kartuší pro použití s velkou kartuší 360 ccm. 510,00 615,00 488,00 PŘÍSLUŠENSTVÍ PRO M A 56058M-HP: Obsaženo v dodávce M M Popis Koleno 90 1/4" uvnitř na 1/4" vně /4" 28 UNF spojka Luer-Lock /4" 28 UNF 1/4" NPT redukce Uzavírací víčko pro Luer-Lock spojku 2,65 4,35 4,35 2, M-HP Metall 16 POPIS: Pomocí těchto zařízení lze efektivně přelévat tuky, epoxidové pryskyřice, silikony, pájecí pasty a jiné materiály do malých kartuší. Pro řízení průběhu lze zařízení pro plnění kartuší připojit k dávkovacímu přístroji DSP501N (volitelné). S modelem M i M-HP lze dolévat malou kartuši přímo z eurokartuše 310 ml, s modelem M přímo z velké kartuše 360cc. Zařízení pro plnění kartuší se připojí na regulátor stlačeného vzduchu. Vstřikovací tlak se řídí podle použitého média. Přívod stlačeného vzduchu aktivuje spínač umístěný na boku stojanu. Jednotka pro upevnění kartuše je opatřena závitem k našroubování kartuší Luer-Lock. PŘÍSLUŠENSTVÍ PRO M: Obsaženo v dodávce Popis 913 Spojka vnitřní 1/4" NPT, 3/8" trubka 914 Úhlový konektor 90 vnitřní 1/4" NPT, 3/8" trubka 915 Pružná hadice, 3/8" vnější průměr Uzavírací víčko pro Luer-Lock spojku /4" 28 UNF spojka Luer-Lock 8,10 8,10 4,60 2,60 4,35

18 Telefon +42 (0) RUČNÍ ČERPADLA V objednávce vždy uvádějte světlý průměr nádoby! 1 2 MODELY: Popis A Ruční plnicí čerpadlo, unašeč mm A Ruční plnicí čerpadlo, unašeč mm A Ruční plnicí čerpadlo, unašeč mm A Ruční plnicí čerpadlo, unašeč mm A Ruční plnicí čerpadlo, unašeč mm A Ruční plnicí čerpadlo, unašeč mm A Ruční plnicí čerpadlo, unašeč mm A-K Ruční plnicí čerpadlo, unašeč mm Unášeče mm mm mm mm mm mm mm Upevňovací kříž mm mm Prachové víko mm mm mm mm mm mm 254,00 254,00 254,00 254,00 254,00 254,00 254,00 520,00 47,25 51,45 57,75 57,75 57,75 65,10 65,10 65,10 72,45 47,25 47,25 51,45 51,45 60,90 72,45 POPIS: ADAPTÉR: Ručním čerpadlem lze čerpat materiál s vysokou viskozitou přímo z originálního obalu. Unašeč zajistí čisté setření ze stěn nádoby. Tímto způsobem lze čistě, rychle a jednoduše naplnit kartuše od 3 ccm až do 360 ccm. V objednávce vždy uvádějte světlý průměr nádoby. Podle tohoto údaje pak bude dodán správný unašeč. Upevňovací kříž zajistí bezpečné uchycení čerpadla ve vědru. Charakteristiky: Jednoduché a rychlé čerpání z velkých obalů Úplné vyprázdnění obalu Přímé plnění kartuší Popis ¼ Obrázek (1) Přípojka Luer-Lock, vnitřní, kov (vnější závit ¼"). Pro naplnění kartuše se zašroubuje do čerpadla. Luer-Lock 15 Obrázek Přípojka Luer-Lock, vnitřní, plast, (2) (vnější závit ¼"). Pro naplnění kartuše se zašroubuje do čerpadla. 18,80 4,14 17

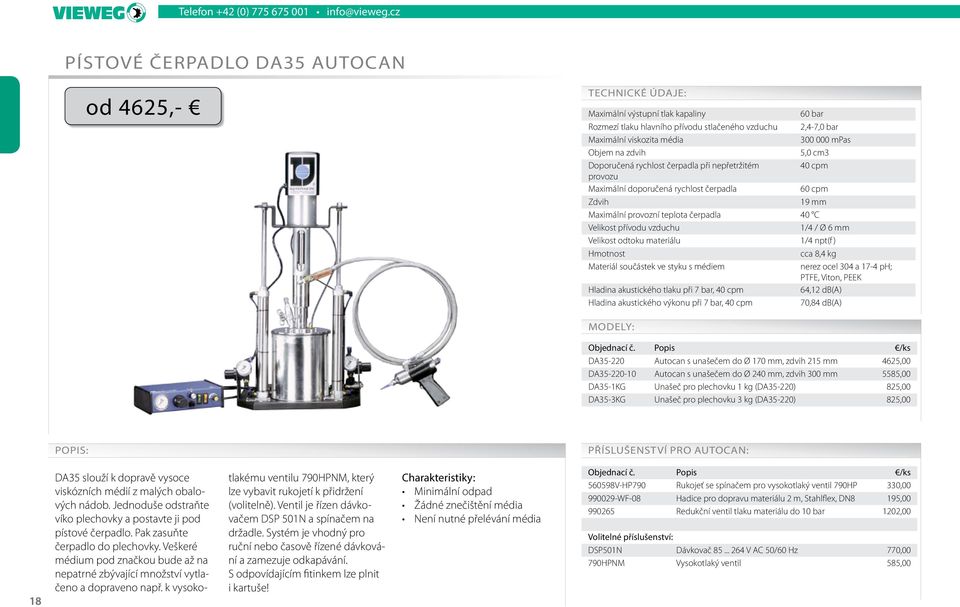

19 Telefon +42 (0) PÍSTOVÉ ČERPADLO DA35 AUTOCAN od 4625,- TECHNICKÉ ÚDAJE: Maximální výstupní tlak kapaliny 60 bar Rozmezí tlaku hlavního přívodu stlačeného vzduchu 2,4-7,0 bar Maximální viskozita média mpas Objem na zdvih 5,0 cm3 Doporučená rychlost čerpadla při nepřetržitém 40 cpm provozu Maximální doporučená rychlost čerpadla 60 cpm Zdvih 19 mm Maximální provozní teplota čerpadla 40 C Velikost přívodu vzduchu 1/4 / Ø 6 mm Velikost odtoku materiálu 1/4 npt(f ) Hmotnost cca 8,4 kg Materiál součástek ve styku s médiem nerez ocel 304 a 17-4 ph; PTFE, Viton, PEEK Hladina akustického tlaku při 7 bar, 40 cpm 64,12 db(a) Hladina akustického výkonu při 7 bar, 40 cpm 70,84 db(a) MODELY: DA DA DA35-1KG DA35-3KG Popis Autocan s unašečem do Ø 170 mm, zdvih 215 mm Autocan s unašečem do Ø 240 mm, zdvih 300 mm Unašeč pro plechovku 1 kg (DA35-220) Unašeč pro plechovku 3 kg (DA35-220) 4625, ,00 825,00 825,00 POPIS: PŘÍSLUŠENSTVÍ PRO AUTOCAN: 18 DA35 slouží k dopravě vysoce viskózních médií z malých obalových nádob. Jednoduše odstraňte víko plechovky a postavte ji pod pístové čerpadlo. Pak zasuňte čerpadlo do plechovky. Veškeré médium pod značkou bude až na nepatrné zbývající množství vytlačeno a dopraveno např. k vysokotlakému ventilu 790HPNM, který lze vybavit rukojetí k přidržení (volitelně). Ventil je řízen dávkovačem DSP 501N a spínačem na držadle. Systém je vhodný pro ruční nebo časově řízené dávkování a zamezuje odkapávání. S odpovídajícím fitinkem lze plnit i kartuše! Charakteristiky: Minimální odpad Žádné znečištění média Není nutné přelévání média Popis V-HP790 Rukojeť se spínačem pro vysokotlaký ventil 790HP WF-08 Hadice pro dopravu materiálu 2 m, Stahlflex, DN Redukční ventil tlaku materiálu do 10 bar Volitelné příslušenství: DSP501N 790HPNM Dávkovač V AC 50/60 Hz Vysokotlaký ventil 330,00 195, ,00 770,00 585,00

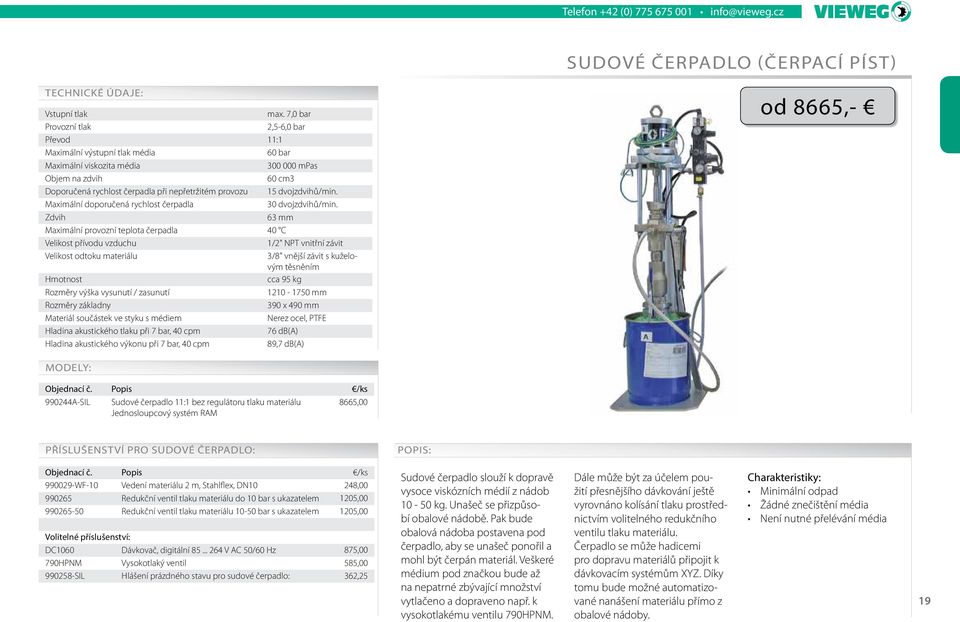

20 Telefon +42 (0) SUDOVÉ ČERPADLO (ČERPACÍ PÍST) TECHNICKÉ ÚDAJE: Vstupní tlak max. 7,0 bar Provozní tlak 2,5-6,0 bar Převod 11:1 Maximální výstupní tlak média 60 bar Maximální viskozita média mpas Objem na zdvih 60 cm3 Doporučená rychlost čerpadla při nepřetržitém provozu 15 dvojzdvihů/min. Maximální doporučená rychlost čerpadla 30 dvojzdvihů/min. Zdvih 63 mm Maximální provozní teplota čerpadla 40 C Velikost přívodu vzduchu 1/2" NPT vnitřní závit Velikost odtoku materiálu 3/8" vnější závit s kuželovým těsněním Hmotnost cca 95 kg Rozměry výška vysunutí / zasunutí mm Rozměry základny 390 x 490 mm Materiál součástek ve styku s médiem Nerez ocel, PTFE Hladina akustického tlaku při 7 bar, 40 cpm 76 db(a) Hladina akustického výkonu při 7 bar, 40 cpm 89,7 db(a) od 8665,- MODELY: A-SIL Popis Sudové čerpadlo 11:1 bez regulátoru tlaku materiálu Jednosloupcový systém RAM 8665,00 PŘÍSLUŠENSTVÍ PRO SUDOVÉ ČERPADLO: POPIS: Popis WF-10 Vedení materiálu 2 m, Stahlflex, DN Redukční ventil tlaku materiálu do 10 bar s ukazatelem Redukční ventil tlaku materiálu bar s ukazatelem Volitelné příslušenství: DC1060 Dávkovač, digitální V AC 50/60 Hz 790HPNM Vysokotlaký ventil SIL Hlášení prázdného stavu pro sudové čerpadlo: 248, , ,00 875,00 585,00 362,25 Sudové čerpadlo slouží k dopravě vysoce viskózních médií z nádob kg. Unašeč se přizpůsobí obalové nádobě. Pak bude obalová nádoba postavena pod čerpadlo, aby se unašeč ponořil a mohl být čerpán materiál. Veškeré médium pod značkou bude až na nepatrné zbývající množství vytlačeno a dopraveno např. k vysokotlakému ventilu 790HPNM. Dále může být za účelem použití přesnějšího dávkování ještě vyrovnáno kolísání tlaku prostřednictvím volitelného redukčního ventilu tlaku materiálu. Čerpadlo se může hadicemi pro dopravu materiálů připojit k dávkovacím systémům XYZ. Díky tomu bude možné automatizované nanášení materiálu přímo z obalové nádoby. Charakteristiky: Minimální odpad Žádné znečištění média Není nutné přelévání média 19

21 Telefon +42 (0) Ruční svírací hadicový ventil Svírací hadicový ventil Membránové ventily Jehlové ventily PŘEHLED ÁVKOVACÍCH VENTILŮ APLIKACE 700PTPCW 710PTNM VD-510 VD-510-SS VD-510-UV DV-5425SS DV-5425 TS-5440 Rozstřikování Housenky / utěsňování Zalévání / vyplňování / utěsňování Mikrodávkování Materiály s vysokou viskozitou Plněné materiály MATERIÁLY Lepidla Kyseliny Alkohol / metanol Anaerobní prostředky Zásady Conformal Coatings Kyanoakryláty Oleje / tuky / maziva Silikony (RTV) / gely Pájecí masky / pasty / PVA Těsnění Rozpouštědla UV lepidla STRANA DOPORUČENÉ řídicí jednotky Řada VC1000 Řada VC1000 Řada VC1000

22 Telefon +42 (0) Pístový ventil Zpětné ventily Rozprašovací ventil Vysokotlaký ventil VP-300 DV-5325SS DV-5325 DV-5325PEEK 790PNM 790HPSSNM SV-1000SS SV-1001 SV-1002 SV Řada VC1000 Řada VC1000 Řada VC1000 Řada VC

23 Telefon +42 (0) Řídicí jednotky PŘEHLED DÁVKOVACÍCH VENTILŮ APLIKACE Vřetenový ventil DV-5005DFS Ventily pro objemové dávkování DV8000 eco-pen300/450/600/700 eco-pen příslušenství Prozessüberwachungen Tryskový ventil V-JET Řada VC1000 Řada VC1100 Řada VC1200 Řada VC1300 EC200-K EC200-B Rozstřikování Housenky / utěsňování Zalévání / vyplňování / utěsňování Mikrodávkování Materiály s vysokou viskozitou Plněné materiály MATERIÁLY Lepidla Kyseliny Alkohol / metanol Anaerobní prostředky Zásady Conformal Coatings Kyanoakryláty Oleje / tuky / maziva Silikony (RTV) / gely Pájecí masky / pasty / PVA Těsnění Rozpouštědla UV lepidla STRANA / DOPORUČENÉ řídicí jednotky Řada VC1100 VC / EC200-K / EC200-B Řada VC1300

24 Telefon +42 (0) RUČNÍ SVÍRACÍ HADICOVÝ VENTIL 700PTPCW 85,- TECHNICKÉ ÚDAJE: Rozměry Délka 104 mm Hmotnost 36 g Vstup materiálu Luer Lock vnitřní Odtok materiálu Luer Lock vnitřní Max. tlak materiálu 3,5 bar Přívod stlačeného vzduchu - Min. provozní tlak - Části ve styku s médiem Vytlačovací hadice z PE Min. dávkovací množství 0,0075 ccm Průtok při 3,5 bar 1680 ml/min. (u vody) Spínací frekvence - Viskozita materiálu max mpas Výstup materiálu Vstup materiálu DOSTUPNÉ MODELY: PTPCW Popis Ruční svírací hadicový ventil 85, TYPICKÁ DÁVKOVANÁ MÉDIA: POPIS: Kyanoakryláty, UV lepidla, inkoust, alkohol, anaerobní prostředky, lepidla, tuky, oleje atd. Ruční svírací hadicový ventil je ideální pro ruční nanášení čar, dávkovacích bodů nebo pro plnění kapalin s nízkou viskozitou, jako jsou rozpouštědla, oleje, tuky a kyanoakryláty. Výtlačná hadice je přitom jedinou součástí, která se přichází do styku s médiem. Při znečištění ji lze velmi snadno vyměnit. K dostání jsou hadice se 2 vnitřními průměry: 1,8 mm a 2,5 mm. Způsob fungování: Ruční svírací hadicový ventil je v klidovém stavu uzavřen. Píst uzavírá výtlačnou hadici silou pružiny. Při stisknutí ruční páky se píst oddělí od vytlačovací hadice a ventil se otevře. Malým fixačním šroubem lze zdvih ruční páky ještě seřídit. Tak je možné dosáhnout jemného nastavení štěrbiny otvoru. Hadici lze jednoduše vyměnit a vložit novou. 23

25 Telefon +42 (0) SVÍRACÍ HADICOVÝ VENTIL 710PTNM-LF 268,- Vstup materiálu TECHNICKÉ ÚDAJE: Stavěcí šroub Rozměry Hmotnost Délka cca 75 mm 83 g Vstup materiálu Luer Lock vnitřní Odtok materiálu Luer Lock vnitřní Ovládací vzduch Max. tlak materiálu Přívod stlačeného vzduchu 4 bar UNF Min. provozní tlak 2,5 bar Části ve styku s médiem Vytlačovací hadice z PE Min. dávkovací množství 0,0075 ml Průtok při 4 bar 1980 ml/min. (voda) Výstup materiálu Spínací frekvence Viskozita materiálu 500 cyklů/min. max mpas Ø 3,8 43 DOSTUPNÉ MODELY: Popis 710PTNM-LF Svírací hadicový ventil VC1060 Ventilová řídicí jednotka pro svírací hadicový ventil 268, ,00 ca. 75 TYPICKÁ DÁVKOVANÁ MÉDIA: POPIS: 24 Kyanoakryláty, dvousložková lepidla, abrazivní média, tuky, oleje atd. Svírací hadicový ventil je řízen pneumaticky a je vhodný speciálně pro abrazivní a dvousložková média v nízkém až vysokém rozsahu viskozity. Vzhledem k tomu, že kromě vytlačovací hadice se do kontaktu s médiem nedostanou žádné díly, je možné ji např. při zatvrdnutí materiálu bez větších nákladů vyměnit. I tato hadice je dostupná se 2 vnitřními průměry 1,8 mm a 2,5 mm. Způsob fungování: Vytlačovací hadice se uzavírá pístem prostřednictvím síly pružiny. Dávkovací ventil se otvírá stlačeným vzduchem, který pohybuje pístem proti síle pružiny. Průtokové množství lze seřizovat stavěcím šroubem. Při výměně hadice je toliko třeba odšroubovat rýhované víčko. Hadici lze jednoduše vyměnit a vložit novou.

26 Telefon +42 (0) MEMBRÁNOVÉ VENTILY VD-510 / DV-5625 max. 79,4 od 865, ,3 7,5 TECHNICKÉ ÚDAJE: Rozměry Hmotnost Vstup materiálu Odtok materiálu Délka cca 80 mm, Ø 27 mm cca 76 g 1/8 NPT (Luer Lock je přiložen) Luer Lock Ø Ø24 Max. tlak materiálu Přívod stlačeného vzduchu 5 bar M5 Přívod materiálu Ovládací vzduch Stavěcí šroub Min. provozní tlak 4 bar Části ve styku s médiem UHMW-PE Min. dávkovací množství Průtok při 2 bar 0,001 ml (podle materiálu) 300 ml/min. (voda) Výstup materiálu Spínací frekvence 500 cyklů/min. Viskozita materiálu max. do mpas DOSTUPNÉ MODELY: max. 79,4 VD-510 VD-510-SS VD-510-UV DV-5625-U DV-5625-SS VC1060 Popis Materiálová komora, POM žlutá Materiálová komora, nerez ocel Materiálová komora, POM černá Materiálová komora, POM černá Materiálová komora, nerez ocel Ventilová řídicí jednotka pro membránový ventil 865, ,00 998,00 865, , ,00 Ø ,3 7, Ø24 TYPICKÁ DÁVKOVANÁ MÉDIA: POPIS: VD510 : kyanoakryláty, barva, inkoust, lepidlo, rozpouštědlo, kyselina, alkoholy VD510-UV / DV5625-U (černá): UV lepidlo VD510-SS / DV5625SS (nerez ocel): Membránový dávkovací ventil VD-510 / DV-5625 je vynikající pro kapaliny s viskozitou ve spodním až středním rozsahu, přičemž membrána odděluje smočené součásti od řídicí jednotky. To jsou optimální podmínky použití pro dávkování kyanoakrylátů, UV lepidel, barev, inkoustu, elektrolytů, klihu, alkoholů a jiných řídkých substancí. Způsob fungování: Ventil se otevírá pneumatickým impulsem. Uzavření ventilu pak zajišťuje vestavěná pružina. Ventily VD-510 a DV-5625 vykazují mimořádně dobré vlastnosti zejména v případě výstupních cyklů s vysokou frekvencí u malého dávkovacího množství. Příslušné množství lze přesně nastavit na hlavě ventilu jemným seřízením. Přípojka Luer Lock má velmi malý mrtvý objem! 25

27 Telefon +42 (0) JEHLOVÝ VENTIL DV-5425 od 885,- TECHNICKÉ ÚDAJE: Ø 12,7 Vstup materiálu Ovládací vzduch Ø 28,5 Ø 25,4 Stavěcí šroub Zdvih pístu Rozměry Délka cca 110 mm, Ø 28,5 mm Hmotnost cca 135 g Vstup materiálu 1/8" Odtok materiálu Luer Lock připojení jehly Maximální tlak materiálu 21 bar Přívod stlačeného vzduchu 10-32/UNF Min. provozní tlak 5 bar Části ve styku s médiem Jehla ventilu-tvrdokov, sedlo ventilu-kalená ocel, dílyeloxovaný hliník nebo ušlechtilá ocel Min. dávkovací množství 0,003 ml Průtokové množství při 7 bar 1680 ml/min. (u vody) Spínací frekvence 600 cyklů/min. Viskozita materiálu až mpas DOSTUPNÉ MODELY: bis 73 DV-5425 DV-5425SS VC1060 Popis Provedení hliník Provedení nerez ocel Ventilová řídicí jednotka pro jehlový ventil 885, , ,00 TYPICKÁ DÁVKOVANÁ MÉDIA: POPIS: 26 Inkoust, alkohol, tavidla, lepidla, barva, maziva, olej, rozpouštědla, UV lepidla. Jehlový ventil DV-5425 byl speciálně vyvinutý pro dávkování materiálů s nízkou až střední viskozitou. Lze aplikovat materiály od nejmenších kapek až k plynulému nanášení housenkovitých tvarů. Jehlový dávkovací ventil je řízen pneumaticky. Stavěcím šroubem lze přesně nastavit štěrbinu otvoru. Štíhlá konstrukce umožňuje vestavbu do automatických linek a vysokou hustotu uložení. Způsob fungování: Ventil je v klidovém stavu uzavřen. Štěrbinu otvoru lze nastavit na ventilu. Ovládacím vzduchem se ventil otevře. Jehla ventilu přitom vyjede ze sedla nahoru a materiál může téci vstupem materiálu směrem k výstupu. Pro rychlejší zavírání lze použít i pomocný vzduch. Jinak se ventil zavírá silou pružiny.

28 Telefon +42 (0) JEHLOVÝ VENTIL MICROSHOT TS-5440SS 1300,- TECHNICKÉ ÚDAJE: Rozměry Délka 125 mm, Ø 28,5 mm Hmotnost cca 227 g Vstup materiálu 1/8 NPT vnitřní závit Odtok materiálu Přívod stlačeného vzduchu Max. tlak materiálu Luer Lock vnější závit 10/32 UNF 2B 7 bar Ovládací vzduch Stavěcí šroub Min. provozní tlak 4,8 bar Části ve styku s médiem 303 nerez ocel, PTFE Spínací frekvence více než 400 cyklů/min. Průtokové množství při 7 bar - voda 900 ml/min. Viskozita materiálu až mpas Přívod materiálu ca. 125 DOSTUPNÉ MODELY: 28,5 TS-5445SS VC1060 Popis Jehlový ventil Microshot, provedení nerez ocel Ventilová řídicí jednotka pro jehlový ventil 1300, ,00 25,4 TYPICKÁ DÁVKOVANÁ MÉDIA: POPIS: Silikony, tuky, oleje, lepidla, rozpouštědla Jehlový ventil TS-5440SS Microshot byl dimenzován pro materiál s nízkou až střední viskozitou a zajišťuje přesné dávkování různě velkých dávkovacích bodů až do zlomku mikrolitru. Krátký otvírací zdvih zajišťuje extrémně rychlé zavření. Šroub s rýhovanou hlavou pro nastavení zdvihu ventilu usnadňuje jemné nastavení dávkovacích bodů. Díky kompaktní konstrukci lze TS-5440SS flexibilně a jednoduše integrovat do automatizovaných aplikací. Způsob fungování: Ventil se otvírá stlačeným vzduchem a zavírá se pružinou. Přivedený stlačený vzduch zatáhne jednotku jehly ze sedla dávkovací jehly zpět, takže materiál teče od vstupu materiálu k dávkovací jehle. Pokud se přívod stlačeného vzduchu přeruší, zatlačí pružina jehlu do výchozí polohy a tím zavře cestu materiálu. 27

29 Telefon +42 (0) PÍSTOVÝ VENTIL VP ,- TECHNICKÉ ÚDAJE: Vstup materiálu Ovládací vzduch (zavření) Ovládací vzduch Stavěcí šroub Zdvih pístu Rozměry Délka 107 mm, Ø 29 mm Hmotnost cca 285 g Vstup materiálu 1/8 Odtok materiálu 1/4 (Luer Lock) Max. tlak materiálu 7 bar Přívod ovládacího vzduchu 10/32 UNF Min. provozní tlak 4 bar Části ve styku s médiem Komora: nerez ocel Píst: nerez ocel, ochranná vrstva TIN Těsnění: UHMW-PE, se schválením FDA Min. dávkovací množství V závislosti na parametrech Průtok při 6,9 bar 5000 ml/min. (voda) Spínací frekvence 400 cyklů/min. Viskozita materiálu Střední až vysoká ca. 107 DOSTUPNÉ MODELY: 29 VP-300 VC1060 Popis Pístový ventil Ventilová řídicí jednotka pro pístový ventil 990, ,00 SW 26 TYPICKÁ DÁVKOVANÁ MÉDIA: POPIS: 28 Jednosložková lepidla, UV lepidla, oleje, silikony, tuky Dávkovací ventil VP-300 byl vyvinut pro přesné dávkování kapalin a past se střední až vysokou viskozitou. Na konci každého dávkování se konstrukce postará o zpětný pohyb materiálu. Tím je zajištěno čisté oddělení materiálu. Ventil je řízen pneumaticky. Vestavěná membrána UHMW a těsnění oddělují stranu materiálu od pneumatické části. Způsob fungování: Stavěcím šroubem lze nastavit zdvih pístu a tím zpětný pohyb. Na konci každého dávkování se ventil uzavře proti toku materiálu. Malé množství materiálu je vtaženo zpět do dávkovací jehly s výsledkem čistého oddělení materiálu na dávkovací jehle.

30 Telefon +42 (0) ZPĚTNÝ VENTIL DV-5325 od 835,- TECHNICKÉ ÚDAJE: Rozměry Délka 102 mm, Ø 35 mm Hmotnost cca 160 kg Vstup materiálu 1/8" Odtok materiálu 1/8" Maximální tlak materiálu 34 bar Přívod stlačeného vzduchu UNF-2B Min. provozní tlak 3,5 bar Části ve styku s médiem hliník eloxovaný, těsnění PTFE, píst z nerez oceli, resp. Delrin Minimální dávkovací množství 0,05 ml Průtok při 6,9 bar 2700 ml/min. (voda) Spínací frekvence 700 cyklů/min. Viskozita materiálu až mpas Výstup materiálu 14 Vstup materiálu Vstup pomocného vzduchu, pro rychlejší zavírání Stavějcí šroub Vstup ovládacího vzduchu 54 DOSTUPNÉ MODELY: Befestigungsinnengewinde Vnitřní závit DV-5325 DV-5325SS DV-5325D VC1060 Popis Zpětný ventil hliník Zpětný ventil nerez ocel Zpětný ventil Peek Ventilová řídicí jednotka pro zpětný ventil 835,00 940,00 890, ,00 Ø28,5 21 Ø25,4 Vstup Materialeingang materiálu 1/8" LuerLock Anschluß zámek Stavěcí Steuerluft šroub UNF-2B TYPICKÁ DÁVKOVANÁ MÉDIA: POPIS: Tuky, lepidla, silikony. Zpětný ventil 5325 je koncipován pro velmi přesné dávkování produktů se střední až vysokou viskozitou. Díky kompaktní konstrukci lze ventil použít v automatických linkách a ve stísněných výrobních podmínkách. Dávkovací ventil je řízen pneumaticky. Díky efektu zpětného pohybu se dosáhne přesného oddělení média. Zpětný zdvih lze nastavit stavěcím šroubem. Způsob fungování: Ventil je v klidovém stavu uzavřen. Funkci zpětného pohybu materiálu lze nastavit na ventilu. Ovládacím vzduchem se ventil otevře. Jednotka ventilového pístu přitom sjede dolů a materiál může protékat přes vstup materiálu k výstupu. Pro rychlejší zavírání lze použít i pomocný vzduch. Jinak se ventil zavírá silou pružiny. Pokud je dávkován materiál citlivý vůči vlhkosti, lze vytvořit zábranu proti vlhkosti pomocí malé olejničky. 29

31 Telefon +42 (0) VYSOKOTLAKÝ VENTIL 790HPNM-LF / 790HPSSNM-LF 585,- TECHNICKÉ ÚDAJE: Výstup materiálu 1/4 NPT Vstup materiálu 1/4 NPT Přívod oleje 1/8 NPT Pomocný vzduch pro rychlejší zavírání 118,4 Ovládací vzduch Rozměry Délka 118 mm, Ø 38 mm Hmotnost cca 750 Vstup materiálu 1/4 NPT Odtok materiálu 1/4 NPT Max. tlak materiálu 172 bar Přívod stlačeného vzduchu 1/4 NPT Min. provozní tlak 4 bar Části ve styku s médiem Těsnění: Viton / Buna Sedla: z PTFE zesíleného skelnými vlákny Píst: nerez ocel Min. dávkovací množství 0,14 ml Průtok při 7 bar ml/min. (voda) Spínací frekvence 600 cyklů/min. Viskozita materiálu max mpas 42,2 22,6 DOSTUPNÉ MODELY: Ø 38,0 14,0 Popis 790-HPNM-LF Vysokotlaký ventil s hliníkovým tělem 790-HPSSNM-LF Vysokotlaký ventil s tělem z nerez oceli Rukojeť s vysokotlakým ventilem VC1060 Ventilová řídicí jednotka pro vysokotlaký ventil 585,00 985,00 148, ,00 TYPICKÁ DÁVKOVANÁ MÉDIA: POPIS: 30 Silikony (RTV) a tuky Vysokotlaké dávkovací ventily řady 790 jsou ideální pro zpracování médií s vysokou viskozitou, jako jsou silikony (RTV), těsnění a tuky. Dávkovací ventil je řízen pneumaticky a je vybaven efektem zpětného pohybu. Tím se dosáhne přesného oddělení média po dávkování. Vysokotlaký ventil je k dispozici jak v hliníkovém provedení, tak v provedení z nerez oceli a je dimenzován pro extrémně vysoké tlaky materiálu. Způsob fungování: Ventil 790HPNM je rovněž ventilem s efektem zpětného pohybu. Jakmile vznikne na vstupu vzduchu tlak minimálně 4 bar, vytlačí se píst dopředu a spustí dávkování. Při zavření ventilu se píst zasune do těsnění. Tím dojde k zatažení materiálu do trysky a čistému oddělení vlákna.

32 Telefon +42 (0) POZNÁMKY 31

33 Telefon +42 (0) ROZPRAŠOVACÍ VENTIL SV-1000SS 905,- TECHNICKÉ ÚDAJE SV1000SS: Rozměry Délka 104 mm, Ø 27 mm Hmotnost 293 g Ovládací vzduch 5-7 bar Rozprašovací vzduch 0,1-2 bar Viskozita materiálu max mpas Rozstřikovací vzduch Ovládací vzduch Stavěcí šroub Tlak materiálu Průměr trysky 0,1-7 bar 0,71 mm Průtokové množství až 28 ml/s Spínací frekvence více než 200 cyklů/min. Vstup materiálu Montážní otvor UNC 1/4-20 Úhel rozstřiku 12 Tvar rozstřiku kruhový, Ø mm Přívod ovládacího vzduchu 10/32 UNF Přívod rozprašovacího vzduchu 10/32 UNF Přívod materiálu Závit 1/8 NPT ca DOSTUPNÉ MODELY: 27 SV-1000SS VC1260 Popis Rozprašovací ventil s tělem z nerez oceli Ventilová řídicí jednotka pro rozprašovací ventil 905, ,00 TYPICKÁ DÁVKOVANÁ MÉDIA: POPIS: 32 Oleje, maziva, barvy, rozpouštědla, tavidla, alkohol, separační prostředky, aktivátory Rozprašovací ventil SV-1000SS byl speciálně vyvinutý pro rozprašování materiálu s nízkou až střední viskozitou a vytváří kruhové rozprašovací vzory. Velmi dobré možnosti nastavení zaručují jemné rozstřikování. Řízení se provádí pneumaticky. Jako řídicí jednotka slouží VC1260. Po krátkém otevíracím zdvihu ventil rychle reaguje. Štěrbinu otvoru lze nastavit stavěcím šroubem. Materiál se rozstřikuje přes samostatný kanál rozstřikovacího vzduchu. Štíhlá konstrukce umožňuje vestavbu do automatických linek a vysokou hustotu uložení. Způsob fungování: Štěrbinu otvoru pro dávkovaný materiál lze nastavit na ventilu. Po otevření ventilu proudí materiál k trysce. Rozstřikovací vzduch rozstřikuje dávkovaný materiál u prstencové štěrbiny. Pomocí řídící jednotky lze realizovat předběžné, hlavní a dodatečné stříkání.

34 Telefon +42 (0) ROZPRAŠOVACÍ VENTIL SV-2000N SERIE TECHNICKÉ ÚDAJE Hmotnost 250 g Ovládací vzduch 4-6 bar Rozprašovací vzduch 0,1 2 bar Viskozita materiálu max mpas Tlak materiálu bar Úhel rozstřiku na 40mm SV2001N - 20º SV2002N - 30º SV2003N - 37º Tvar rozstřiku kruhový SV2003N - 37º Circular (conical spray) Průtokové množství až 2.4 l/min Spínací frekvence více než 200 cyklů/min. Steuerluft Eingang M5 * mit Fitting Schnellsteckkupplung für Schlauch Ø4 (incl.) Zerstäuberluft Eingang M5 * mit Fitting Schnellsteckkupplung für Schlauch Ø4 (incl.) Material Eingang 1/8 NPT DOSTUPNÉ MODELY: SV-2001N SV-2002N SV-2002N Popis fine dot and bead pattern medium pattern fan pattern /Stk 998, , ,00 SV-2001N SV-2002N SV-2003N TYPICKÁ DÁVKOVANÁ MÉDIA: BESCHREIBUNG: Oleje, maziva, barvy, rozpouštědla, tavidla, alkohol, separační prostředky, aktivátory Das SV-2000N kann sehr kleine Mengen nieder- und mittelviskoser Medien sprühen. Dabei wird das Material in einer Kartusche oder einem Druckbehälter bevorratet und dem Ventil direkt aus der Kleinkartusche oder über einen Schlauch zugeführt. Mit dem passenden Steuergerät der VC1200 Serie wird das Ventil pneumatisch angesteuert. Im Steuergerät kann die Vor- und Nachsprühzeit, sowie die eigentliche Sprühdauer separat eingestellt werden. Die Vor- und Nachsprühzeit dienen hier zum jeweiligen Reinigen der Sprühdüse um gleichmäßige und reproduzierbare Dosierergebnisse zu erreichen. Die unterschiedlichen Ausführungen SV2001N SV2003N ermöglichen je nach Ausführung unterschiedliche Sprühbilder. Způsob fungování: Mit dem Öffnen des Ventils fließt das Material zur Düse. Die Sprühluft zerstäubt das Dosiermaterial an einem Ringspalt und erlaubt so einen sauberen abrissfreien Sprühvorgang. Der Öffnungsspalt für das Dosiermaterial ist am Ventil einstellbar und dient zur Feinjustierung der Dosiermenge. 33
