Popis centrálního ovládání CCU223
|
|
- Iva Janečková
- před 9 lety
- Počet zobrazení:
Transkript

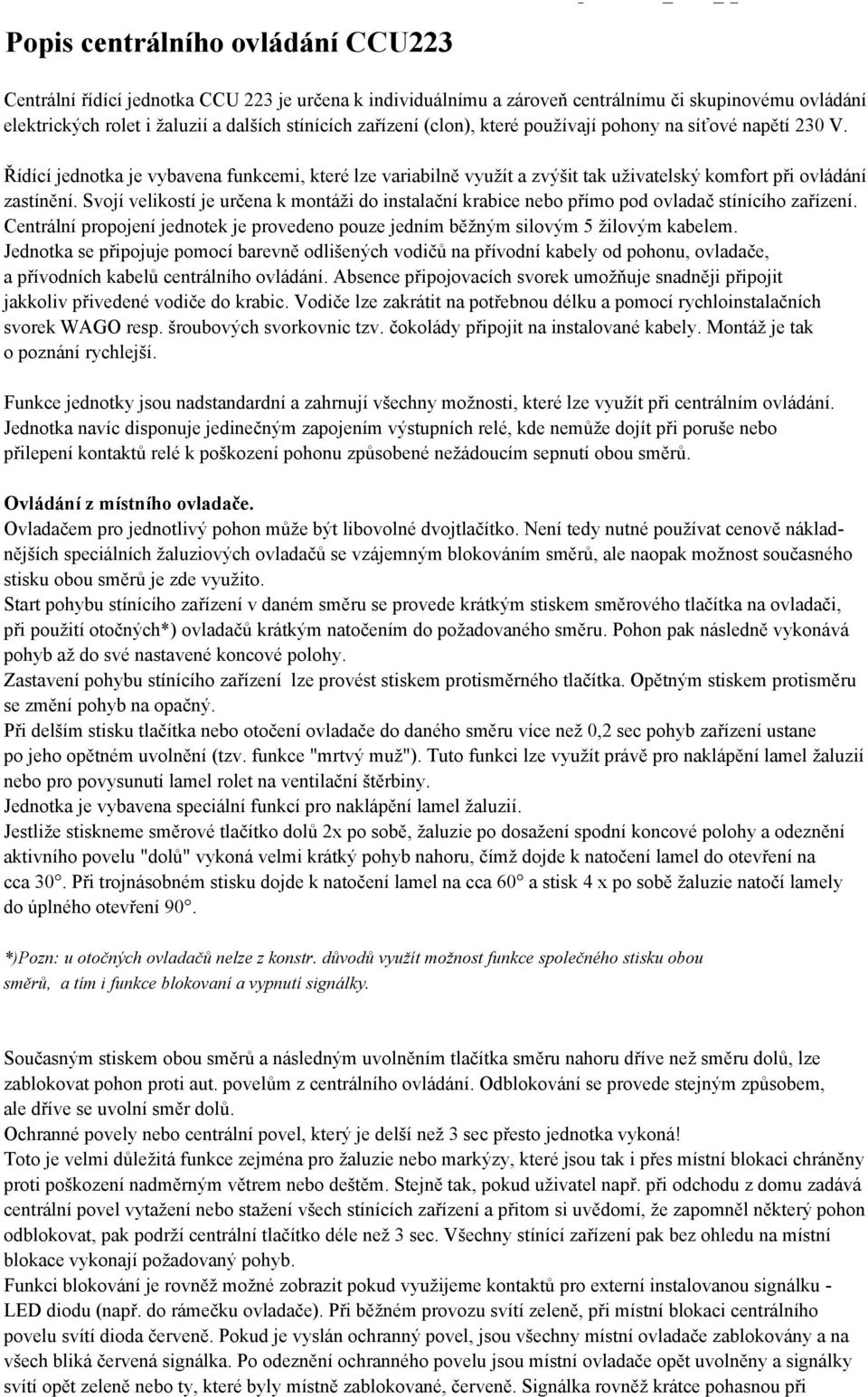

1 Popis centrálního ovládání Centrální řídící jednotka CCU 223 je určena k individuálnímu a zároveň centrálnímu či skupinovému ovládání elektrických rolet i žaluzií a dalších stínících zařízení (clon), které používají pohony na síťové napětí 230 V. Řídící jednotka je vybavena funkcemi, které lze variabilně využít a zvýšit tak uživatelský komfort při ovládání zastínění. Svojí velikostí je určena k montáži do instalační krabice nebo přímo pod ovladač stínícího zařízení. Centrální propojení jednotek je provedeno pouze jedním běžným silovým 5 žilovým kabelem. se připojuje pomocí barevně odlišených vodičů na přívodní kabely od pohonu, ovladače, a přívodních kabelů centrálního ovládání. Absence připojovacích svorek umožňuje snadněji připojit jakkoliv přivedené vodiče do krabic. Vodiče lze zakrátit na potřebnou délku a pomocí rychloinstalačních svorek WAGO resp. šroubových svorkovnic tzv. čokolády připojit na instalované kabely. ontáž je tak o poznání rychlejší. Funkce jednotky jsou nadstandardní a zahrnují všechny možnosti, které lze využít při centrálním ovládání. navíc disponuje jedinečným zapojením výstupních relé, kde nemůže dojít při poruše nebo přilepení kontaktů relé k poškození pohonu způsobené nežádoucím sepnutí obou směrů. Ovládání z místního ovladače. Ovladačem pro jednotlivý pohon může být libovolné dvojtlačítko. Není tedy nutné používat cenově nákladnějších speciálních žaluziových ovladačů se vzájemným blokováním směrů, ale naopak možnost současného stisku obou směrů je zde využito. Start pohybu stínícího zařízení v daném směru se provede krátkým stiskem směrového tlačítka na ovladači, při použití otočných*) ovladačů krátkým natočením do požadovaného směru. Pohon pak následně vykonává pohyb až do své nastavené koncové polohy. Zastavení pohybu stínícího í íh zařízení í lze provést stiskem protisměrného ě tlačítka. Opětným stiskem protisměru ě se změní pohyb na opačný. Při delším stisku tlačítka nebo otočení ovladače do daného směru více než 0,2 sec pohyb zařízení ustane po jeho opětném uvolnění (tzv. funkce "mrtvý muž"). Tuto funkci lze využít právě pro naklápění lamel žaluzií nebo pro povysunutí lamel rolet na ventilační štěrbiny. je vybavena speciální funkcí pro naklápění lamel žaluzií. Jestliže stiskneme směrové tlačítko dolů 2x po sobě, žaluzie po dosažení spodní koncové polohy a odeznění aktivního povelu "dolů" vykoná velmi krátký pohyb nahoru, čímž dojde k natočení lamel do otevření na cca 30. Při trojnásobném stisku dojde k natočení lamel na cca 60 a stisk 4 x po sobě žaluzie natočí lamely do úplného otevření 90. *)Pozn: u otočných ovladačů nelze z konstr. důvodů využít možnost funkce společného stisku obou směrů, a tím i funkce blokovaní a vypnutí signálky. Současným stiskem obou směrů a následným uvolněním tlačítka směru nahoru dříve než směru dolů, lze zablokovat pohon proti aut. povelům z centrálního ovládání. Odblokování se provede stejným způsobem, ale dříve se uvolní směr dolů. Ochranné povely nebo centrální povel, který je delší než 3 sec přesto jednotka vykoná! Toto je velmi důležitá funkce zejména pro žaluzie nebo markýzy, které jsou tak i přes místní blokaci chráněny proti poškození nadměrným větrem nebo deštěm. Stejně tak, pokud uživatel např. při odchodu z domu zadává centrální povel vytažení nebo stažení všech stínících zařízení a přitom si uvědomí, že zapomněl některý pohon odblokovat, pak podrží centrální tlačítko déle než 3 sec. Všechny stínící zařízení pak bez ohledu na místní blokace vykonají požadovaný pohyb. Funkci blokování je rovněž možné zobrazit pokud využijeme kontaktů pro externí instalovanou signálku - LED diodu (např. do rámečku ovladače). Při běžném provozu svítí zeleně, při místní blokaci centrálního povelu svítí dioda červeně. Pokud je vyslán ochranný ýpovel, jsou všechny místní ovladače zablokovány a na všech bliká červená signálka. Po odeznění ochranného povelu jsou místní ovladače opět uvolněny a signálky svítí opět zeleně nebo ty, které byly místně zablokované, červeně. Signálka rovněž krátce pohasnou při
2 každém zadání násobného povelu dolů pro naklopení lamel žaluzií.

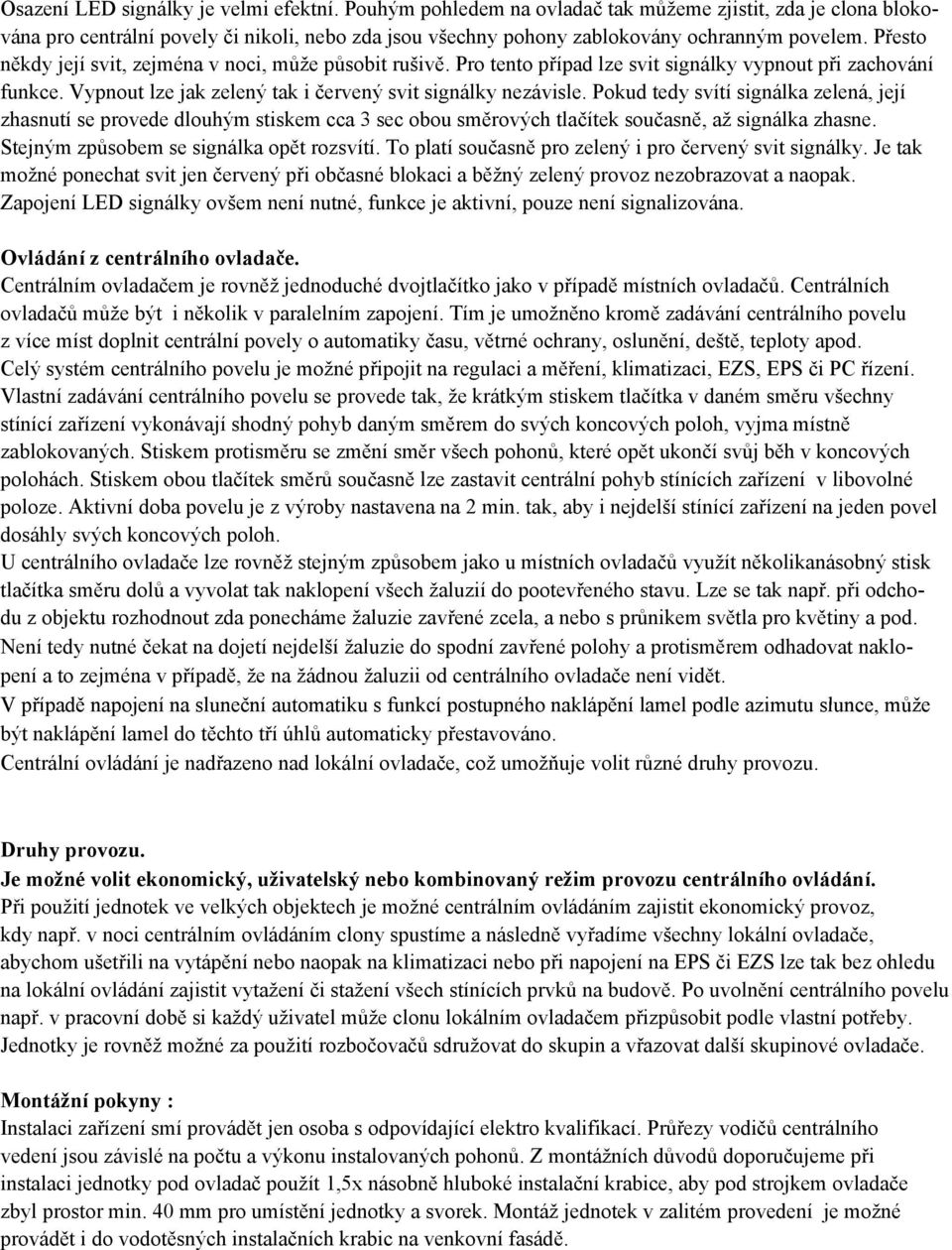

3 Osazení LED signálky je velmi efektní. Pouhým pohledem na ovladač tak můžeme zjistit, zda je clona blokována pro centrální povely či nikoli, nebo zda jsou všechny pohony zablokovány ochranným povelem. Přesto někdy její svit, zejména v noci, může působit rušivě. Pro tento případ lze svit signálky vypnout při zachování funkce. Vypnout lze jak zelený tak i červený svit signálky nezávisle. Pokud tedy svítí signálka zelená, její zhasnutí se provede dlouhým stiskem cca 3 sec obou směrových tlačítek současně, až signálka zhasne. Stejným způsobem se signálka opět rozsvítí. To platí současně pro zelený i pro červený svit signálky. Je tak možné ponechat svit jen červený při občasné blokaci a běžný zelený provoz nezobrazovat a naopak. Zapojení LED signálky ovšem není nutné, funkce je aktivní, pouze není signalizována. Ovládání z centrálního ovladače. Centrálním ovladačem je rovněž jednoduché dvojtlačítko jako v případě místních ovladačů. Centrálních ovladačů může být i několik v paralelním zapojení. Tím je umožněno kromě zadávání centrálního povelu z více míst doplnit centrální povely o automatiky času, větrné ochrany, oslunění, deště, teploty apod. Celý systém centrálního povelu je možné připojit na regulaci a měření, klimatizaci, EZS, EPS či PC řízení. Vlastní zadávání centrálního povelu se provede tak, že krátkým stiskem tlačítka v daném směru všechny stínící zařízení vykonávají shodný pohyb daným směrem do svých koncových poloh, vyjma místně zablokovaných. Stiskem protisměru se změní směr všech pohonů, které opět ukončí svůj běh v koncových polohách. Stiskem obou tlačítek směrů současně lze zastavit centrální pohyb stínících zařízení v libovolné poloze. Aktivní doba povelu je z výroby nastavena na 2 min. tak, aby i nejdelší stínící zařízení na jeden povel dosáhly svých koncových poloh. U centrálního ovladače lze rovněž stejným způsobem jako u místních ovladačů využít několikanásobný stisk tlačítka směru dolů a vyvolat tak naklopení všech žaluzií do pootevřeného stavu. Lze se tak např. při odchodu z objektu rozhodnout zda ponecháme žaluzie zavřené zcela, a nebo s průnikem světla pro květiny a pod. Není tedy nutné čekat na dojetí nejdelší žaluzie do spodní zavřené polohy a protisměrem odhadovat naklopení a to zejména v případě, že na žádnou žaluzii od centrálního ovladače není vidět. Vpřípadě napojení na sluneční automatiku s funkcí postupného naklápění lamel podle azimutu slunce, může být naklápění lamel do těchto tří úhlů automaticky přestavováno. Centrální ovládání je nadřazeno nad lokální ovladače, což umožňuje volit různé druhy provozu. Druhy provozu. Je možné volit ekonomický, uživatelský nebo kombinovaný režim provozu centrálního ovládání. Při použití jednotek ve velkých objektech je možné centrálním ovládáním zajistit ekonomický provoz, kdy např. v noci centrálním ovládáním clony spustíme a následně vyřadíme všechny lokální ovladače, abychom ušetřili na vytápění nebo naopak na klimatizaci nebo při napojení na EPS či EZS lze tak bez ohledu na lokální ovládání zajistit vytažení či stažení všech stínících prvků na budově. Po uvolnění centrálního povelu např. v pracovní době si každý uživatel může clonu lokálním ovladačem přizpůsobit podle vlastní potřeby. Jednotky je rovněž možné za použití rozbočovačů sdružovat do skupin a vřazovat další skupinové ovladače. ontážní pokyny : Instalaci zařízení smí provádět jen osoba s odpovídající elektro kvalifikací. Průřezy vodičů centrálního vedení jsou závislé na počtu a výkonu instalovaných pohonů. Z montážních důvodů doporučujeme při instalaci jednotky pod ovladač použít 1,5x násobně hluboké instalační krabice, aby pod strojkem ovladače zbyl prostor min. 40 mm pro umístění jednotky a svorek. ontáž jednotek v zalitém provedení je možné provádět i do vodotěsných instalačních krabic na venkovní fasádě.

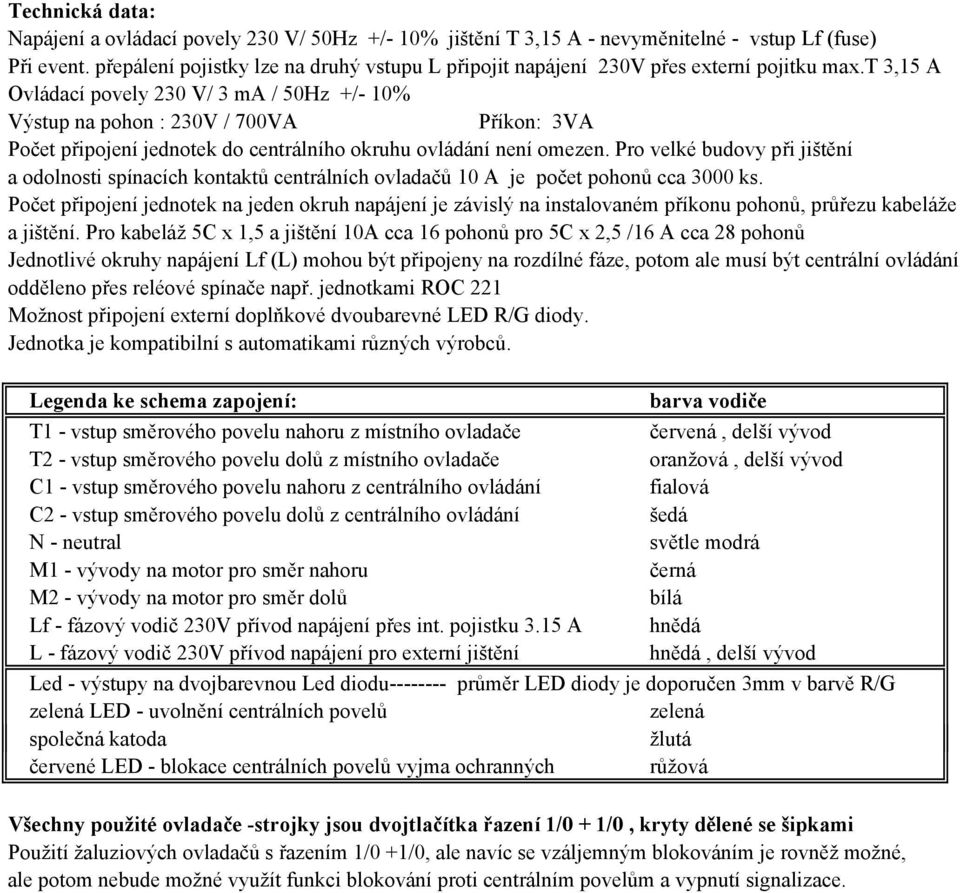

4 Technická data: Napájení a ovládací povely 230 V/ 50Hz +/- 10% jištění T 3,15 A - nevyměnitelné - vstup Lf (fuse) Při event. přepálení pojistky lze na druhý vstupu L připojit napájení 230V přes externí pojitku max.t 3,15 A Ovládací povely 230 V/ 3 ma / 50Hz +/- 10% Výstup na pohon : 230V / 700VA Příkon: 3VA Počet připojení jednotek do centrálního okruhu ovládání není omezen. Pro velké budovy při jištění a odolnosti spínacích kontaktů centrálních ovladačů 10 A je počet pohonů cca 3000 ks. Počet připojení jednotek na jeden okruh napájení je závislý na instalovaném příkonu pohonů, průřezu kabeláže a jištění. Pro kabeláž 5C x 1,5 a jištění 10A cca 16 pohonů pro 5C x 2,5 /16 A cca 28 pohonů Jednotlivé okruhy napájení Lf (L) mohou být připojeny na rozdílné fáze, potom ale musí být centrální ovládání odděleno přes reléové spínače např. jednotkami ROC 221 ožnost připojení externí doplňkové dvoubarevné LED R/G diody. je kompatibilní s automatikami různých výrobců. Legenda ke schema zapojení: barva vodiče T1 - vstup směrového povelu nahoru z místního ovladače červená, delší vývod T2 - vstup směrového povelu dolů z místního ovladače oranžová, delší vývod C1 - vstup směrového povelu nahoru z centrálního ovládání fialová C2 - vstup směrového povelu dolů z centrálního ovládání šedá N - neutral světle modrá 1 - vývody na motor pro směr nahoru černá 2 - vývody na motor pro směr dolů bílá Lf - fázový vodič 230V přívod napájení přes int. pojistku 3.15 A hnědá L - fázový vodič 230V přívod napájení pro externí jištění hnědá, delší vývod Led - výstupy na dvojbarevnou Led diodu průměr LED diody je doporučen 3mm v barvě R/G zelená LED - uvolnění centrálních povelů zelená společná č ákatoda žlutá červené LED - blokace centrálních povelů vyjma ochranných růžová Všechny použité ovladače -strojky jsou dvojtlačítka řazení 1/0 + 1/0, kryty dělené se šipkami Použití žaluziových ovladačů s řazením 1/0 +1/0, ale navíc se vzáljemným blokováním je rovněž možné, ale potom nebude možné využít funkci blokování proti centrálním povelům a vypnutí signalizace.

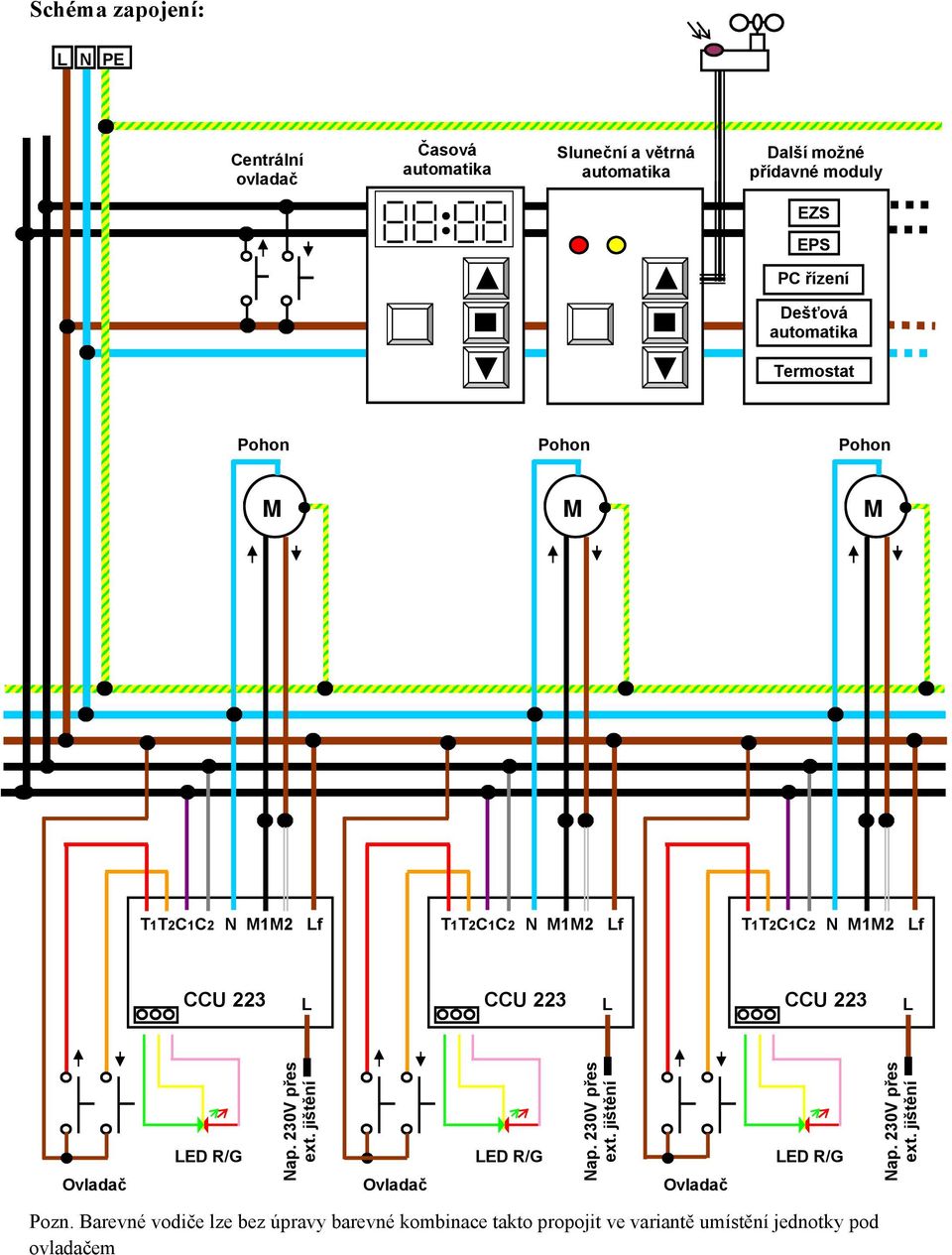

5 Schéma zapojení: L N PE Centrální ovladač Časová automatika Sluneční a větrná automatika Další možné přídavné moduly EZS EPS PC řízení Dešťová automatika Termostat Pohon Pohon Pohon T1T2C1C2 N 12 Lf T1T2C1C2 N 12 Lf T1T2C1C2 N 12 Lf CCU 223 L CCU 223 L CCU 223 L Ovladač LED R/G Nap. 230V přes ext. jištění Ovladač LED R/G Nap. 230V přes ext. jištění Ovladač LED R/G Nap. 230V přes ext. jištění Pozn. Barevné vodiče lze bez úpravy barevné kombinace takto propojit ve variantě umístění jednotky pod ovladačem

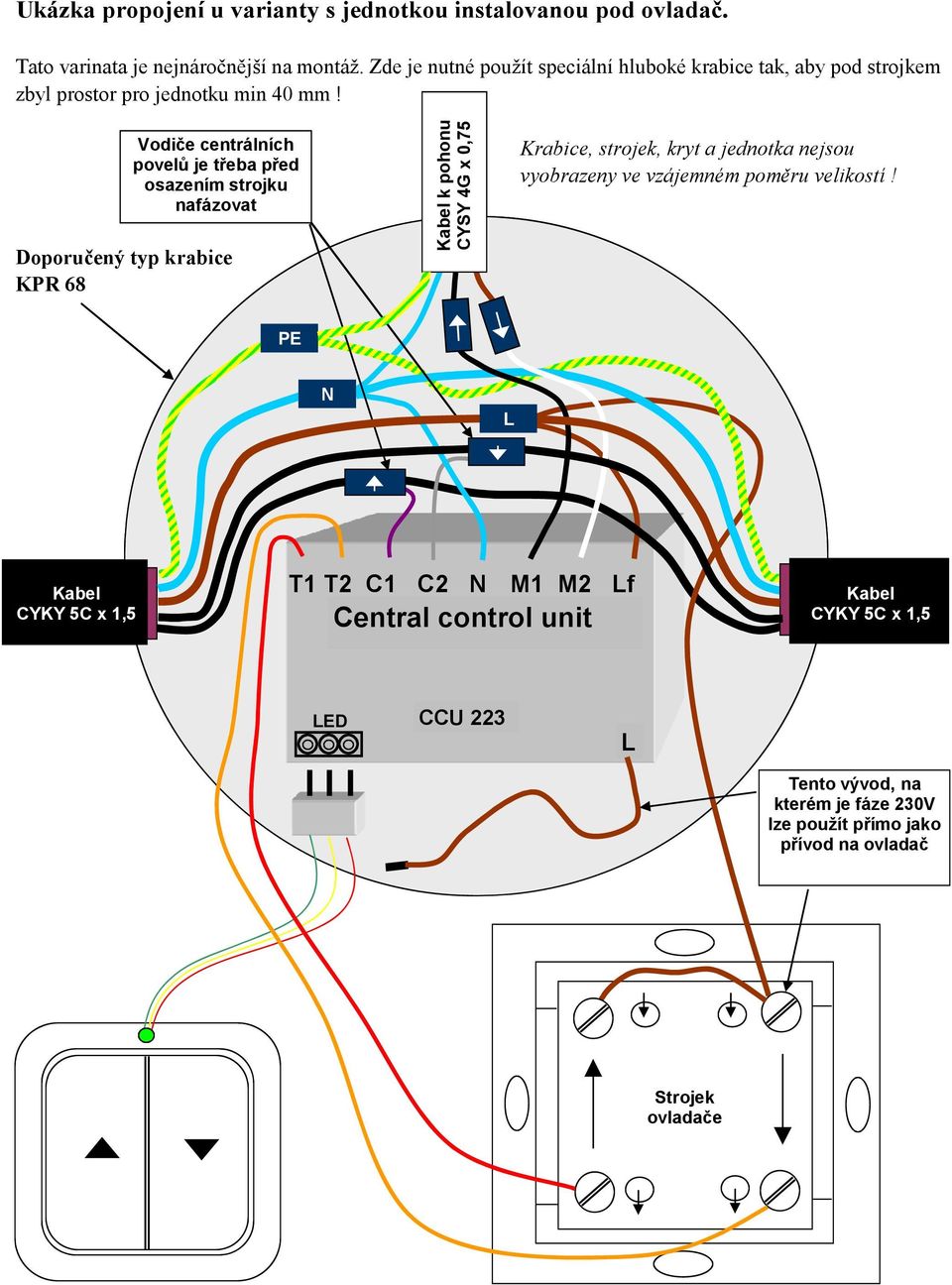

6 Ukázka propojení u varianty s jednotkou instalovanou pod ovladač. Tato varinata je nejnáročnější na montáž. Zde je nutné použít speciální hluboké krabice tak, aby pod strojkem zbyl prostor pro jednotku min 40 mm! Vodiče centrálních povelů je třeba před osazením strojku nafázovat Doporučený typ krabice KPR 68 Kabel k pohonu CYSY 4G x 0,75 Krabice, strojek, kryt a jednotka nejsou vyobrazeny ve vzájemném poměru velikostí! PE N L Kabel CYKY 5C x 1,5 T1 T2 C1 C2 N 1 2 Lf Central control unit Kabel CYKY 5C x 1,5 LED CCU 223 L Tento vývod, na kterém je fáze 230V lze použít přímo jako přívod na ovladač Strojek ovladače

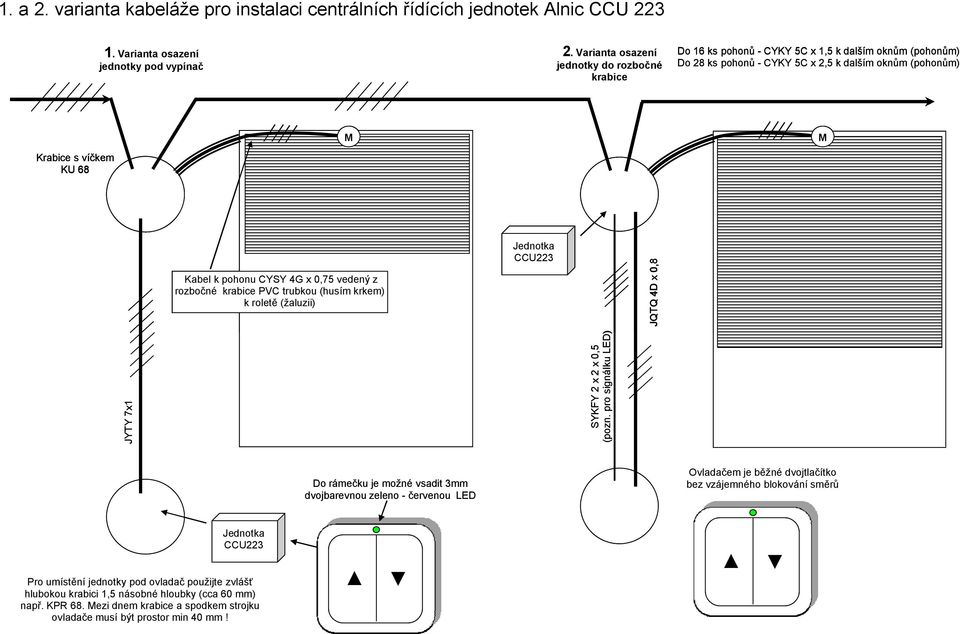

7 1. a 2. varianta kabeláže pro instalaci centrálních řídících jednotek Alnic CCU Varianta osazení osazení jednotky jednotky pod pod vypínač vypínač Varianta osazení osazení jednotky jednotky do do rozbočné rozbočné krabice krabice Do 16 ks pohonů - CYKY 5C x 1,5 k dalším oknům (pohonům) Do 28 ks pohonů - CYKY 5C x 2,5 k dalším oknům (pohonům) Krabice s víčkem KU 68 roleta / žaluzie / markýza Kabel k pohonu CYSY 4G x 0,75 vedený z rozbočné krabice PVC trubkou (husím krkem) k roletě (žaluzii) JYTY 7x1 JQTQ 4D x 0,8 SYKFY 2 x 2 x 0,5 (pozn. pro signálku LED) ) Do rámečku je možné vsadit 3mm dvojbarevnou zeleno - červenou LED Ovladačem je běžné dvojtlačítko bez vzájemného blokování směrů Pro umístění jednotky pod ovladač použijte zvlášť hlubokou krabici 1,5 násobné hloubky (cca 60 mm) např. KPR 68. ezi dnem krabice a spodkem strojku ovladače musí být prostor min 40 mm!

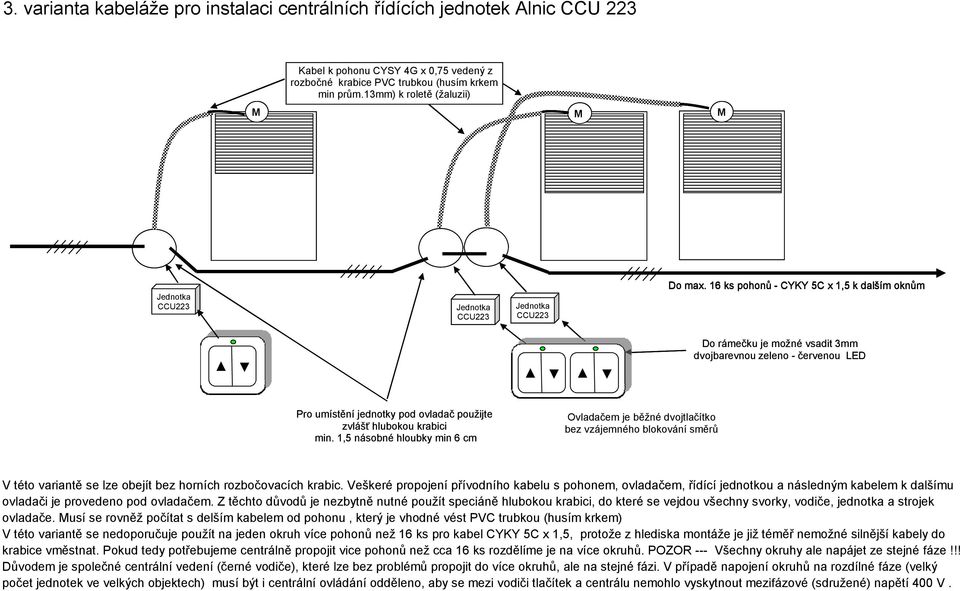

8 3. varianta kabeláže pro instalaci centrálních řídících jednotek Alnic CCU 223 Kabel k pohonu CYSY 4G x 0,75 vedený z rozbočné krabice PVC trubkou (husím krkem min prům.13mm) k roletě (žaluzii) Do max. 16 ks pohonů - CYKY 5C x 1,5 k dalším oknům Do rámečku je možné vsadit 3mm dvojbarevnou zeleno - červenou LED Pro umístění jednotky pod ovladač použijte zvlášť hlubokou krabici min. 1,5 násobné hloubky min 6 cm Ovladačem je běžné dvojtlačítko bez vzájemného blokování směrů V této variantě se lze obejít bez horních rozbočovacích krabic. Veškeré propojení přívodního kabelu s pohonem, ovladačem, řídící jednotkou a následným kabelem k dalšímu ovladači je provedeno pod ovladačem. Z těchto důvodů je nezbytně nutné použít speciáně hlubokou krabici, do které se vejdou všechny svorky, vodiče, jednotka a strojek ovladače. usí se rovněž počítat s delším kabelem od pohonu, který je vhodné vést PVC trubkou (husím krkem) V této variantě se nedoporučuje použít na jeden okruh více pohonů než 16 ks pro kabel CYKY 5C x 1,5, protože z hlediska montáže je již téměř nemožné silnější kabely do krabice vměstnat. Pokud tedy potřebujeme centrálně propojit vice pohonů než cca 16 ks rozdělíme je na více okruhů. POZOR --- Všechny okruhy ale napájet ze stejné fáze!!! Důvodem je společné centrální vedení (černé vodiče), které lze bez problémů propojit do více okruhů, ale na stejné fázi. V případě napojení okruhů na rozdílné fáze (velký počet jednotek ve velkých objektech) musí být i centrální ovládání odděleno, aby se mezi vodiči tlačítek a centrálu nemohlo vyskytnout mezifázové (sdružené) napětí 400 V.

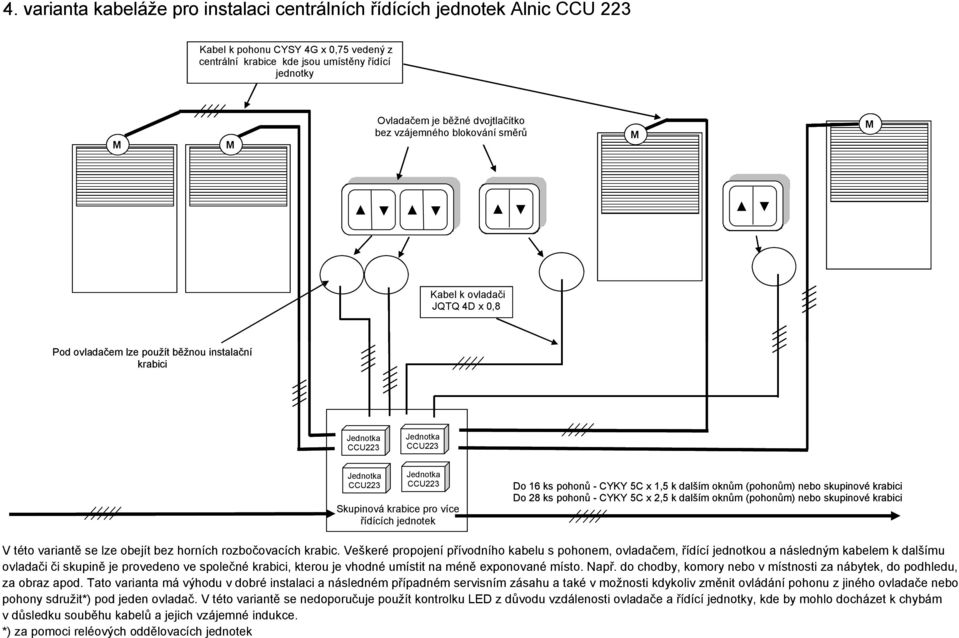

9 4. varianta kabeláže pro instalaci centrálních řídících jednotek Alnic CCU 223 Kabel k pohonu CYSY 4G x 0,75 vedený z centrální krabice kde jsou umístěny řídící jednotky Ovladačem je běžné dvojtlačítko bez vzájemného blokování směrů Kabel k ovladači JQTQ 4D x 0,8 Pod ovladačem lze použít běžnou instalační krabici Skupinová krabice pro více řídících jednotek Do 16 ks pohonů - CYKY 5C x 1,5 k dalším oknům (pohonům) nebo skupinové krabici Do 28 ks pohonů - CYKY 5C x 2,5 k dalším oknům (pohonům) nebo skupinové krabici V této variantě se lze obejít bez horních rozbočovacích krabic. Veškeré propojení přívodního kabelu s pohonem, ovladačem, řídící jednotkou a následným kabelem k dalšímu ovladači či skupině je provedeno ve společné krabici, kterou je vhodné umístit na méně exponované místo. Např. do chodby, komory nebo v místnosti za nábytek, do podhledu, za obraz apod. Tato varianta má výhodu v dobré instalaci a následném případném servisním zásahu a také v možnosti kdykoliv změnit ovládání pohonu z jiného ovladače nebo pohony sdružit*) pod jeden ovladač. V této variantě se nedoporučuje použít kontrolku LED z důvodu vzdálenosti ovladače a řídící jednotky, kde by mohlo docházet k chybám v důsledku souběhu kabelů a jejich vzájemné indukce. *) za pomoci reléových oddělovacích jednotek
10 Příklad rozvodu pro RD při použití instalace kabeláže dle varianty 3 - ukázka centrálního ovládání rolet a žaluzií. Centrální ovladač pro patro s rozbočovací skupinovou jednotkou Patro Ovladač s řídící jednotkou Centrální ovladač pro celý dům Centrální ovladač pro přízemí s rozbočovací skupinovou jednotkou Husí krk prům 13 mm pro kabel k pohonu CYSY 4G x 0,75 Přízemí Pohon žaluzie (rolety) Časová automatika pro celý dům 88:88 Domovní rozvaděč Napojení na domovní rozvaděč lze provést kdekoliv na propojovacím centrálním vedení. Pro kabel CYKY 5C x 1,5 lze napojit až 16 ks pohonů. Na umístění centrálních ovladačů, popř. časové automatiky nezáleží, nejvhodnější je umístění u vchodových dveří. Pokud jsou jednotky umístěné pod ovladači je z hlediska instalace nutné použít max. kabel CYKY 5C x 1,5. Jestliže je počet pohonů větší než cca 16, pak je třeba napájení rozdělit na více okruhů. Vodiče (oba černé) pro centrální povely lze pak vzájemně nafázovat a propojit v jeden ovládací okruh. Napájení všech okruhů (hnědý vodič) potom musí být na stejné fázi! Pokud není možné, z důvodu velkého množství pohonů a tím i napájecích okruhů dodržet napojení všech okruhů z jedné fáze, je nutné ovládací vedení oddělit reléovými jednotkami na oddělení centrálních povelů ROC221
