Představení společnosti HELUZ cihlářský průmysl v. o.s. 1. Proč zvolit komplexní cihelný systém HELUZ 4

Transkript

1 OBSAH Představení společnosti HELUZ cihlářský průmysl v. o.s. 1 Proč zvolit komplexní cihelný systém HELUZ 4 Technické informace a pokyny pro zdění z cihelných bloků HELUZ 7 Cihly pro vnější tepelněizolační zdivo 22 Cihly pro nosné zdivo (vnější i vnitřní) 47 Cihly pro nenosné zdivo (příčky) 50 Cihly akustické (nosné a nenosné) 61 Ostatní cihelné výrobky 71 Malty, omítky, 73 Materiály a pomůcky pro stavění z cihelného systému HELUZ 77 Keramické překlady 82 Keramické stropy HELUZ MIAKO 94 Keramické stropní panely HELUZ 115 Cihelné komíny HELUZ / Strana 1

2 ZÁKLADNÍ INFORMACE PŘEDSTAVENÍ SPOLEČNOSTI HELUZ CIHLÁŘSKÝ PRŮMYSL V. O. S. Společnost HELUZ cihlářský průmysl v. o. s. je českou firmou s rodinnou tradicí již od roku V současné době má celkem osm výrobních provozů ve třech lokalitách. V Dolním Bukovsku, kde sídlí také centrála společnosti, je cihlářská výroba, výroba stropních konstrukcí, výroba roletových překladů a výroba cihelných komínů. V Hevlíně u Znojma jsou dva výrobní závody na kompletní cihlářský sortiment a v Libochovicích nedaleko Prahy je cihelna a panelárna. Společnost vyrábí a dodává komplexní cihelný systém pro hrubou stavbu, jehož součástí jsou tepelněizolační cihelné bloky pro obvodové zdivo, cihly pro nosné, příčkové a akustické zdivo, broušené cihly, keramické stropy a překlady, nosné překlady pro venkovní stínicí systémy, keramické stropní panely a cihelné komíny. Celá výroba je certifikována podle normy ISO 9001: Libochovice Praha Ostrava 1 Dolní Bukovsko České Budějovice 2 3 Hevlín Brno Košice Nitra Bratislava Dolní Bukovsko (DB) Výrobní závod cihelna Výrobní závod stropních nosníků a keramických překladů Výrobní závod roletových překladů HELUZ Hevlín (HE) Výrobní závod cihelna (dvojnásobná kapacita) Hevlín I Výrobní závod cihelna (trojnásobná kapacita) Hevlín II Libochovice (LI) Výrobní závod cihelna (dvojnásobná kapacita) Výrobní závod panelárna Výrobní a dodací závody komíny HELUZ Dolní Bukovsko, Hevlín, Libochovice HELUZ tehliarsky priemysel s. r. o. Výrobce ujišťuje, že u uvedených výrobků byla v souladu se zákonem č. 22/1997 Sb. ve znění zákona č. 71/2000 Sb. a v souladu s vládním nařízením č. 163/2002 Sb. popř. č. 190/2002 Sb. posouzena shoda s technickými požadavky na tyto výrobky a na základě posouzení bylo vydáno PROHLÁŠENÍ O SHODĚ a ES PROHLÁ- ŠENÍ O SHODĚ. Od jsou všechny výrobky opatřeny známkou shody CE. Keramické panely HELUZ a stropy HELUZ MIAKO jsou certifikovány podle platných ČSN. Výrobce má systém jakosti certifikovaný podle ISO 9001:2001 a certifikát systému řízení výroby / Strana 2

3 ZÁKLADNÍ INFORMACE PŘEDSTAVENÍ SPOLEČNOSTI HELUZ CIHLÁŘSKÝ PRŮMYSL V. O. S. Kontakty: Srn Polsko Rakousko maďarsko HELUZ cihlářský průmysl v. o. s., sídlo v Dolním Bukovsku 295, PSČ telefon mobil fax zákaznická linka Centrální prodejní služba CZ prodej@heluz.cz; objednavky@heluz.cz SK predaj@heluz.sk Informace pro zákazníky CZ info@heluz.cz SK info@heluz.sk Technické informace a poradenství CZ projekty@heluz.cz SK projekty@heluz.sk komíny Ing. Martin Coufalík coufalik@heluz.cz roletové překlady Zdeněk Bořil boril@heluz.cz panely Petr Mühlberger muhlberger@heluz.cz panely Jan Pásek pasek@heluz.cz Zpracování projektové dokumentace, CZ projekty@heluz.cz cenové nabídky SK projekty@heluz.sk Expedice Dolní Bukovsko expedice.db@heluz.cz Expedice Hevlín hevlin@heluz.cz Expedice Libochovice libochovice@heluz.cz Technicko obchodní poradci ČR Jméno Mobil Oblast 1 Vladimír Rinn rinn@heluz.cz Děčín, Česká Lípa, Liberec, Jablonec nad Nisou, Semily, Jičín, Trutnov 2 Pavel Procházka prochazkap@heluz.cz Ústí nad Labem, Teplice, Litoměřice, Most, Chomutov, Louny, Rakovník, Kladno, Beroun, Mělník 3 Radek Šmucr smucr@heluz.cz Cheb, Sokolov, Karlovy Vary, Tachov, Plzeň - sever, Plzeň - město, Rokycany 4 Ing. Zdeněk Pacalt pacalt@heluz.cz Domažlice, Klatovy, Plzeň - jih, Příbram, Strakonice, Písek 5, 7 Lisec Petr lisec@heluz.cz Praha - východ, Praha 1, 3, 8, 9, 5, 6, 7 6 Roman Dastych dastych@heluz.cz Praha - západ, Praha - východ, Praha 2, 4, 10 8 Martin Koriťák koritak@heluz.cz Mladá Boleslav, Nymburk, Kolín, Kutná Hora 9 Marta Novotná novotna@heluz.cz Benešov, Tábor, Pelhřimov 10 Jiří Neužil neuzil@heluz.cz Prachatice, Český Krumlov, České Budějovice, Jindřichův Hradec 11 Bohumír Hamřík hamrik@heluz.cz Rakousko 12 Petr Novák novak@heluz.cz Chrudim, Havlíčkův Brod, Žďár nad Sázavou, Jihlava, Třebíč 13 Zdeněk Špryňar sprynar@heluz.cz Náchod, Hradec Králové, Rychnov nad Kněžnou, Pardubice, Ústí nad Orlicí, Polsko 14 Ing. Marie Borisová borisova@heluz.cz Brno, Blansko, Brno - venkov 15 Ing. Jiří Hrobár hrobar@heluz.cz Kroměříž, Znojmo, Brno - venkov, Vyškov, Ivančice, Pohořelice, Rajhrad 16 Stanislav Zvonek zvonek@heluz.cz Zlín, Uherské Hradiště, Hodonín, Břeclav, Kroměříž, Vyškov 17 René Švancer svancer@heluz.cz Opava, Ostrava, Nový Jičín, Vsetín, Jeseník, Šumperk, Bruntál, Přerov 18 Josef Kowolowski kowolowski@heluz.cz Karviná, Frýdek-Místek, část Polska, Slovensko: Čadca, Bytča, Púchov, Ilava, Pov. Bystrica 19 Ing. Lubomír Novák lnovak@heluz.cz Olomouc, Prostějov, Svitavy Technicko obchodní poradci SR Jméno Mobil Oblast 18 Josef Kowolowski kowolowski@heluz.cz Karviná, Frýdek-Místek, část Polska, Slovensko: Čadca, Bytča, Púchov, Ilava, Pov. Bystrica 20 Dušan Studenič studenic@heluz.sk Skalica, Senica, Malacky, Myjava, N. Mesto n/v., Trenčín, Rakousko 21 Ing. Stanislav Procházka prochazka@heluz.sk Pezinok, Bratislava, Senec, Trnava, Piešťany 22 Mgr. Štefan Kotrec kotrec@heluz.sk Hloh, Topolčany, Nitra, Partizán, Bánovce, Prievidza, Žarnovice, Zvolen, B. Bystrica, Brezno 23 Bc. Gabriel Slávik slavik@heluz.sk Dun. Streda, Galanta, Komárno, Levica, Krupina, Detva, Lučenec, Košice, Prešov, Maďarsko 24 Jozef Adamik adamik@heluz.sk Žilina, Námestovo, Martin, Tvrdošín, Poprad, Kežmarok, Sabinov, Bardejov, Svidník, Stropkov Ing. Martina Hacajová hacajova@heluz.sk Slovensko - pouze telefonické poradenství / Strana 3

4 ZÁKLADNÍ INFORMACE PROČ ZVOLIT KOMPLEXNÍ CIHELNÝ SYSTÉM HELUZ Nová generace cihel Není cihla jako cihla. Z klasické plné maloformátové cihly se vyvinuly děrované tepelněizolační cihelné bloky. Z klasické technologie zdění na vápenocementovou maltu tl. 12 mm se přešlo na speciální tenkovrstvé malty () tl. 1 mm, neboť ložné plochy cihel jsou zbroušeny s přesností do 1 mm. Tyto nové technologie zdění a nové cihelné výrobky s nejvyššími tepelněizolačními a pevnostními parametry v ČR představují NOVOU GENERACI CIHELNÉHO SYSTÉMU HELUZ. Povýšili jsme obyčejnou cihlu na moderní stavební materiál, díky jehož přesnosti šetříte čas stavby a maltu a jeho vynikající tepelněizolační vlastnosti budou spořit výdaje na provoz domu i vašim dětem. Nové názvy cihel Za cca 17 let existence společnosti HELUZ bylo vyvinuto a vyrobeno velké množství výrobků a výrobkových řad. Mnoho výrobců cihel používalo k označení tepelných bloků koncovku THERM a i společnost HELUZ označení cihel SUPERTHERM. Později díky svislým spojům cihelných bloků na pero a drážku označení P+D. To vše mělo ve své době své opodstatnění. Dnes, když se všechny cihelné bloky spojují na pero a drážku, pozbývá smysl v názvu cihel označení P+D. Stejně tak označení cihel SUPERTHERM bylo postupně přejmenováno zákazníky na cihly HELUZ. HELUZ FAMILY to nejlepší z cihel, splňuje třídu A energetického štítku určeno pro nízkoenergetické a pasivní stavby HELUZ THERMO STI harmonie a úspory, splňuje třídu B energetického štítku určeno pro nízkoenergetické stavby HELUZ STI moderní cihla pro Váš dům, splňuje třídu C energetického štítku vhodné pro energeticky úsporné stavby HELUZ PLUS souzvuk klasiky a kvality splňuje třídu C energetického štítku HELUZ P15 vysoká pevnost HELUZ jedinečné řešení pro zdravé bydlení široká nabídka i příčkových cihel. Porovnání cihelného systému HELUZ s ostatními výrobci zdicích systémů HELUZ x PÓROBETON lepší tepelněizolační vlastnosti vyšší pevnosti cihelných bloků i hotového zdiva vysoká akumulační schopnost v souvislosti s min. 2x vyšší objemovou hmotností vyřešeny tepelné mosty celého systému pro hrubou stavbu rychlá výstavba s m doplňkových cihel, navíc cihly se dají též lehce řezat ucelený stavební systém včetně komínů a nosných překladů pro venkovní stinící systémy tradiční staletími prověřený přírodní materiál vysoká životnost stavby objemová stálost optimální složení iontů v cihelném domě zajišťuje příjemnou pohodu bydlení nízká praktická vlhkost založení stavby a půjčování pomůcek pro zdění zajímavé ceny český výrobce. Porovnání tepelněizolačních parametrů zdiva tloušťky 50 cm ( měřeny praktické vhlkosti) HELUZ x cihly ostatních výrobců R [W/m²K] R = 6,0 W/m²K (U = 0,16 m²k/w) HELUZ FAMILY 50 broušená R = 4,9 W/m²K (U = 0,20 m²k/w) Pórobeton 50 tepelněizolační (λ = 0,085) Při běžném užívání objektu se stavební materiály nevyskytují v suchém stavu, ale obsahují konkrétní vlhkost typickou pro daný materiál. Pro graf byly použity R měřené rovnovážné materiálu se vzduchem o teplotě 23 C a relativní 80 % podle normy ČSN EN Pro pórobeton je tato hodnota 4,5 % hm. a pro cihly 1,2 %, tedy 0,87 % hm. Vyšší hodnota R a nižší hodnota U znamená vyšší tepelněizolační parametry zdiva. vyšší tepelněizolační parametry cihelných bloků vyšší pevnosti tepelněizolačních bloků nižší hmotnost (snažší práce, levnější doprava) speciální tvar per a drážek maximálně eliminuje vznik tepelných mostů ve zdivu komplexní cihelný systém včetně komínů nižší ceny nejširší sortiment výrobků speciální celoplošné s nejlepšími parametry pro broušené cihly nejdelší zkušenosti s používáním polyuretanové pěny výroba cihelných bloků šířky 490 a 500 mm jediný výrobce broušených cihel s vysokými tepelněizolačními parametry jednovrstvé zdivo splňuje parametry pro nízkoenergetické a pasivní domy výrobky zaregistrovány v programu ZELENÁ ÚSPORÁM český výrobce / Strana 4

5 ZÁKLADNÍ INFORMACE PROČ ZVOLIT KOMPLEXNÍ CIHELNÝ SYSTÉM HELUZ Porovnání tepelněizolačních parametrů zdiva tloušťky 44 cm ( měřeny praktické vhlkosti) R [W/m²K] je výsledek výpočtu rovný referenční hodnotě je budova zařazena do klasifikační třídy C. Budovy s nejnižší spotřebou energie jsou zařazeny do třídy A,budovy s nejvyšší spotřebou energie pak do třídy F, G. Součástí výpočtu množství spotřebované energie v budově tvoří energetický štítek budovy, který nám vyhodnotí tepelné parametry obálky budovy (obvodové stěny, okna, podlahy, stropy příp. střechy). Zde se též uplatňuje ČSN :2007 Požadavky na tepelnětechnické parametry obálkových konstrukcí. Tento štítek nám zatřídí budovu do tříd dle celkového průměrného součinitele prostupu obálky budovy U em (W/m 2 K). Hodnotí tedy pouze konstrukci domu, ne potřebu energie v domě. Pokud navrhujeme z čeho budeme stavět dům, musíme se orientovat podle energetického štítku budovy. Jestliže potřebujeme znát celkovou roční potřebu energie, zjistíme ji v energetickém průkazu budovy, jehož vyhotovení je pro stavební povolení od začátku roku 2009 povinné. 2 1 R = 4,15 W/m²K (U = 0,23 m²k/w) R = 3,52 W/m²K (U = 0,27 m²k/w) R = 3,38 W/m²K (U = 0,28 m²k/w) R = 3,18 W/m²K (U = 0,31 m²k/w) 0 HELUZ THERMO STI 44 Cihelný blok typu THERM 44 tepelněizolační HELUZ PLUS 44 Cihelný blok typu THERM 44 běžný Vyšší hodnota R a nižší hodnota U znamená vyšší tepelněizolační parametry zdiva. Program ZELENÁ ÚSPORÁM Cihelné bloky HELUZ v programu ZELENÁ ÚSPORÁM sortiment součinitel prostupu U (W/m 2 K) výrobní závod HELUZ FAMILY 50 broušená s omítkou 0,15 HE HELUZ FAMILY 50 broušená 0,16 HE HELUZ THERMO STI 49 broušená 0,21 HE 0,21 LI HELUZ THERMO STI 49 0,21 HE 0,22 LI HELUZ THERMO STI 44 broušená 0,23 HE 0,24 LI HELUZ THERMO STI 44 0,23 HE 0,24 LI HELUZ energetický štítek Užívání budov spotřebovává cca 40 % celkově vyráběného množství energie. Snaha snižovat tuto spotřebu je uvedena již v zákoně č. 406/2000 Sb., o hospodaření energií. Od začátku roku 2009 je platná vyhláška č. 148/2007 Sb., která vyhodnocuje energetickou náročnost budovy. U nových staveb a rekonstrukcí se vyhotovuje energetický průkaz budovy, který vyhodnotí roční potřebu energie na vytápění, přípravu teplé vody, chlazení, větrání a osvětlení. Hodnocením je myšleno zatřídění budovy do klasifikační stupnice a de facto je to výstup, který je pro koncového uživatele ten nejdůležitější. Hodnocení se provádí na základě vypočtené energetické náročnosti budovy (tj. roční potřeby energie) vztažené na 1 m 2 celkové podlahové plochy a jeho porovnání s referenční hodnotou. Pokud HELUZ SLUŽBY pro projekční, stavební a architektonické firmy Pro zkvalitnění a usnadnění naší vzájemné spolupráce jsme pro Vás pravili širokou nabídku služeb. Komplexní dodávka hrubé stavby od jednoho výrobce obvodové zdivo, příčkové zdivo a akustické zdivo překlady (nosné, ploché a roletové), komínové systémy, malty a, stropní konstrukce (keramický strop HELUZ MIAKO, keramické panely HELUZ), materiály a pomůcky pro zdění / Strana 5

6 ZÁKLADNÍ INFORMACE PROČ ZVOLIT KOMPLEXNÍ CIHELNÝ SYSTÉM HELUZ U nás si objednáte vše na hrubou stavbu vašeho cihelného domu. Nejširší nabídka cihelných bloků s nejlepšími tepelněizolačními parametry je doplněna o příčkové zdivo, překlady, stropní konstrukce, pomůcky pro zdění a broušené cihelné komínové systémy. Informace ZDARMA Program komplexní podpory - zasílání informačních materiálů zdarma, bezplatná zákaznická informační linka, osobní konzultace a poradenství, široká nabídka programů ke stažení na webové stránky - bližší informace o výrobcích, prodejních oblastech atd., Technická příručka veškeré technické informace. Na naší bezplatné zákaznické lince je možné si objednat veškeré materiály v tištěné i elektronické verzi, které Vám rádi zašleme. Výpočet energetického štítku a průkazu budovy výpočet energetického štítku obálky budovy z cihel Heluz - zdarma, zajištění zpracování energetického průkazu budovy z cihel Heluz. Příručka vyhodnocení typických tepelných mostů publikace určená všem energetickým expertům. Na našich webových stránkách jsme pro Vás pravili program pro výpočet energetického štítku obálky budovy. Připravíme a zpracujeme energetický štítek pro váš budoucí dům. Zákazníci si mohou také objednat zpracování energetického průkazu budovy. Bližší informace na telefonním čísle: Příručku vyhodnocení typických tepelných mostů v tištěné a elektronické je možné si objednat na tel: (kontaktní osoba Ing. Petra Zmatlíková), nebo na ové adrese zmatlikova@heluz.cz. Podpora projektování naše výrobky jsou v databázích firem zabývajících se tvorbou oceňovacích podkladů - např. ÚRS PRAHA, a.s., RTS, a.s., Callida, s.r.o., Cenekon, spol. s r.o., ODIS s.r.o., moduly knihoven pro programy ArchiCAD, Autodesk Revit Architecture, Allpaln, CAD detaily, kalkulační programy CIHLA a HELUZ KOMÍNY. Na webových stránkách v sekci ke stažení naleznete knihovny a kalkulační programy. Osvědčení osvědčení o tepelněizolačních bloků na stavbě, osvědčení o proškolení stavebních firem, pro stavění z cihelného systému HELUZ Cyklus přednášek cyklus přednášek pro odbornou veřejnost. Pravidelně se zúčastňujeme odborných přednášek v České a Slovenské republice a na našich webových stránkách, vždy naleznete informace, kdy a kam si nás můžete jít poslechnout. Zpracování cenové nabídky a výpočtu materiálu zpracování výpisu materiálu, zpracování cenové nabídky, kladečský plán stropu. Připravíme pro vás cenovou nabídku včetně výpisu materiálu HELUZ. Stačí jenom zaslat projekt na projekt@heluz.cz. Technická pomoc na stavbě pomoc založení první řady z broušených cihel, asistence pokládce panelů, zajištění fakturace panelů včetně pokládky se sníženou sazbou DPH v ČR 9 %. Nabízíme vám pomoc jednom z prvních kroků stavbě obvodových stěn z broušených cihelných bloků HELUZ. Službu si objednávejte na ové adrese: zakladani@heluz.cz. Veškeré informace ohledně zajištění asistence pokládce panelů vám poskytnou naši specialisté na panely na telefonních číslech a HELUZ DŮM neprodáváme jenom cihly, nabízíme mnohem víc - projekt HELUZ DŮM, kontrola stavby nezávislou osobou, široká nabídka služeb pro zákazníky. Společnost Heluz pravila projekt HELUZ DŮM, jehož cílem je ušetřit zákazníkovi starosti se stavbou a usnadnit cestu k realizaci vysněného domova. V rámci projektu je nabízena široká škála zákaznických a technických služeb. Více informací o nabízených službách naleznete na v sekci Heluz dům nebo na bezplatné zákaznické lince CZ: a SK: Služby pro kolaudaci dokumenty pro kolaudaci (Ujištění prohlášení o shodě), zajištění dokumentů k revizi komínů. Veškeré dokumenty naleznete na ve složce ke stažení Legislativa. Připravili jsme službu, která má zaručit zákazníkovi, že na stavbě budou opravdu použity cihelné bloky HELUZ. Tato služba má chránit zákazníka a naši společnost před tím, aby na stavbě nebyl použit materiál jiných parametrů, než je zákazníkem požadován. Stavebník (investor, projektant, stavební firma), který bude chtít ověřit cihelných bloků na realizované stavbě, zavolá po dokončení hrubé stavby na centrálu společnosti (tel.: ), kde si tuto službu objedná a nahlásí kontaktní údaje stavby. Poté se na stavbu dostaví technicko-obchodní poradce od společnosti HELUZ, který kontrole prověří jaký druh materiálu je použit. Následně bude vydáno osvědčení o druhu použitého materiálu. Dále nabízíme proškolení stavebním firmám. Získané osvědčení mohou použít stavební firmy pro svoji prezentaci u zákazníka a jako podklad pro zaregistrování do programu Zelená úsporám / Strana 6

7 TECHNICKÉ INFORMACE SOUVISEJÍCÍ NORMY STÁTNÍ NORMY ČSN Cihlářské výrobky. Společná ustanovení ČSN Skúšanie tehliarskych výrobkov. Spoločné ustanovenia ČSN Skúšanie tehliarskych výrobkov. Zisťovanie vzhladu a rozmerov ČSN Skúšanie tehliarskych výrobkov. Stanovenie hmotnosti, objemovej hmotnosti a nasiakavosti ČSN Skúšanie tehliarskych výrobkov. Stanovenie mechanických vlastností ČSN Skúšanie tehliarskych výrobkov. Stanovenie výskytu cicvárov ČSN Skúšanie tehliarskych výrobkov. Stanovenie náchylnosti na tvorbu výkvetov ČSN Cihlářské názvosloví ČSN Pálené cihlářské výrobky pro stropní konstrukce. Základní technické požadavky ČSN Výroba a kontrola keramických stavebních dílců. Společná ustanovení ČSN Akustika. Ochrana proti hluku v budovách a související akustické vlastnosti stavebních výrobků. Požadavky ČSN až 4. část Tepelná ochrana budov ČSN Požární bezpečnost staveb. Požární odolnost stavebních konstrukcí ČSN Navrhování zděných konstrukcí ČSN Navrhování vodorovných konstrukcí z cihelných tvarovek ČSN Provádění zděných konstrukcí ČSN EN Beton - Část 1: Specifikace, vlastnosti, výroba a shoda ČSN EN Specifikace zdicích prvků - Část 1: Pálené zdicí prvky ČSN EN Zkušební metody pro zdicí prvky - Část 1: Stanovení pevnosti v tlaku ČSN EN Zkušební metody pro zdicí prvky - Část 3: Stanovení skutečného a poměrného objemu otvorů v pálených zdicích prvcích hydrostatickým vážením ČSN EN Zkušební metody pro zdicí prvky - Část 13: Stanovení obj. hmot. materiálu a zdicích prvků za sucha ČSN EN Zkušební metody pro zdicí prvky - Část 16: Stanovení rozměrů ČSN EN Specifikace pro pomocné výrobky pro zděné konstrukce - Část 2: Překlady ČSN EN Zkušební metody pro pomocné výrobky pro zděné konstrukce - Část 9: Stanovení únosnosti překladů v ohybu a smyku ČSN EN Zkušební metody pro pomocné výrobky pro zděné konstrukce - Část 11: Stanovení rozměrů a prohnutí překladů ČSN EN Specifikace malt pro zdivo - Část 1: Malty pro vnitřní a vnější omítky ČSN EN Specifikace malt pro zdivo - Část 2: Malty pro zdivo ČSN EN Zkušební metody pro zdivo - Část 1: Stanovení pevnosti v tlaku ČSN EN Zkušební metody pro zdivo - Část 3: Stanovení počáteční pevnosti ve smyku ČSN EN Zkoušení požární odolnosti - Část 1: Základní požadavky ČSN EN 1745 Zdivo a výrobky pro zdivo. Metody pro stanovení návrhových tepelných hodnot ČSN EN 1990 Zásady navrhování konstrukcí ČSN EN Zatížení konstrukcí - Část 1-1: Obecná zatížení - Objemové tíhy, vlastní tíha a užitné zatížení pozemních staveb ČSN EN Navrhování zděných konstrukcí - Část 1-1: Obecná pravidla pro pozemní stavby - Pravidla pro vyztužené a nevyztužené zděné konstrukce ČSN EN Navrhování zděných konstrukcí - Část 1-2: Obecná pravidla - Navrhování konstrukcí na účinky požáru ČSN EN Navrhování zděných konstrukcí - Část 1-3: Obecná pravidla pro pozemní stavby - Podrobná pravidla bočním zatížení ČSN EN Navrhování zděných konstrukcí - Část 2: Volba materiálů, konstruování a provádění zděných konstrukcí ČSN EN Navrhování zděných konstrukcí - Část 3: Zjednodušené metody a jednoduchá pravidla pro navrhování zděných konstrukcí ČSN EN ISO až 7 Akustika - Měření zvukové izolace stavebních konstrukcí a v budovách - Část 3 až 7 ČSN EN IS Akustika - Hodnocení zvukové izolace stavebních konstrukcí a v budovách - Část 1: Vzduchová neprůzvučnost ČSN EN ISO Akustika - Hodnocení zvukové izolace stavebních konstrukcí a v budovách - Část 2: Kročejová neprůzvučnost PODNIKOVÉ NORMY PNG Cihlářské výrobky. Společná ustanovení. Minimální četnost zkoušek PNG Cihlářské výrobky pro svislé konstrukce. Společná ustanovení PNG část Stropní vložky MIAKO-JISTROP 8-23/62,5 (50) PNG část Cihelné stropní tvarovky HELUZ (CSt-HELUZ) PNG část Překladové tvarovky CtP-U, nosníkové tvarovky CtJ-U PNG část Keramické stropní panely HELUZ PNG část Keramické stropní nosníky JISTROP s příhradovou výztuží JISTROP / Strana 7

8 TECHNICKÉ INFORMACE VYSVĚTLIVKY K ODBORNÝM VÝRAZŮM 1 (2) VYSVĚTLIVKY K ODBORNÝM VÝRAZŮM 1. Pálené cihly Pálené cihly jsou nejstarším stavebním materiálem, jež si člověk vyrábí sám. Cihelné zdivo je přírodní materiál, který velmi dobře izoluje i akumuluje teplo a bezproblémově zvládá kolísání vzduchu. Tyto faktory příznivě ovlivňují klima v interiéru objektu, čímž je dán základ pro zdravé bydlení. A tak charakteristické a léty prověřené kvality cihel řadí tyto výrobky neustále mezi nejlepší stavební materiály na trhu. Barva cihly Různé zabarvení cihel po výpalu je způsobeno odlišným obsahem oxidů železa ve výchozí surovině, tj. cihlářské hlíně. Pálené cihly vyráběné ze sprašových hlín (Cihelna Dolní Bukovsko) mají vzhledem k většímu obsahu oxidů železa barvu červenější. Naopak pálené cihly vyráběné z mořských sedimentů (Cihelna Hevlín a Cihelna Libochovice) mají díky menšímu obsahu těchto oxidů barvu světlou, pouze mírně načervenalou. Toto zabarvení cihel má pouze vizuální význam a nemá vliv na technické parametry výrobku. Výrobky firmy HELUZ cihlářský průmysl v. o. s. Pálené cihly firmy HELUZ cihlářský průmysl v. o. s. prodávané pod obchodním názvem HELUZ se vyrábějí podle ČSN EN a současně odpovídají ČSN Cihlářské výrobky: Společná ustanovení. Cihelné děrované zazubené bloky HELUZ určené pro obvodové zdivo se vyrábí s objemovou hmotností kg/m 3. Tím je docíleno vysokého tepelného odporu zdiva a to k hodnotám R až 6,0 m 2 K/W (u součinitele tepelné vodivosti U až 0,16 W/m 2 K). Cihelné bloky HELUZ dosahují i vysokém vylehčení pevnost v tlaku 6 15 MPa. Pro vnitřní nosné zdivo, u něhož není rozhodující, ale naopak vyšší pevnost, se vyrábějí cihelné bloky HELUZ s objemovou hmotností kg/m 3, které mají díky vyšší hmotnosti zvýšený zvukový útlum. Tloušťka spár Tloušťka spár je určena výrobním a modulovým rozměrem cihel. Vzhledem k rozměrovému modulu výšky 250 mm a výšce cihly 238 mm vychází průměrná tloušťka spáry 12 mm. Tato tloušťka plně postačuje k vyrovnání výrobních tolerancí cihel. Maltové spáry nesmějí být příliš tenké ani příliš silné. Vysoké a nerovnoměrně silné maltové lože, zvláště malt o nižších pevnostech, by snižovalo celkovou pevnost zdiva. V důsledku rozdílných deformačních sil a různě silného maltového lože mohou vznikat místa se zvýšeným pnutím. Zdicí malta se proto zpravidla nanáší v celé ploše ložné spáry. Při broušených cihelných tvarovek (HELUZ, HELUZ PLUS, HELUZ STI, HELUZ FAMILY, HELUZ THERMO STI) je maltová spára jen 1 mm. Aby byl dodržen modulový rozměr, je jejich výška 249 mm. Používají se speciální malty pro zdění na tenkou spáru (bez překrytí dutin) nebo s celoplošným překrytím dutin. HELUZ celoplošné. Další možnou variantou je HELUZ pěny. Tato se nanáší v jednom pruhu (u tloušťky stěny 14 cm a menší) nebo ve dvou pruzích (u tloušťky stěny větší než 14 cm). U pálených cihel HELUZ je použit systém pero a drážka pro styk svislých spár. Tyto cihly se k sobě kladou na sraz bez malty. Systém pero a drážka u cihel HELUZ má příznivý vliv na zvýšení tepelného odporu zdiva o 5 8 %, úsporu malty a snížení pracnosti o %. Při maltování je nutné dbát na to, aby malta zbytečně nezatékala do vylehčujících otvorů cihel, neboť by tím docházelo ke snižování tepelněizolačních vlastností hotového zdiva. Z tohoto důvodu se betonáži stropů doporučuje pod betonovou vrstvu položit asfaltový pás na zdivo. Vazba cihel vyzdívání Pro zajištění dostatečné vazby zdiva se jednotlivé cihly převazují o minimální délku h = 0,4 násobek výšky cihel. To znamená, že cihly HELUZ s výškou 238 mm se musí převazovat minimálně o 95 mm, výšce cihel 249 mm minimálně o 100 mm. Tepelněizolační malta Tepelněizolační malty se používají pro snížení tepelných ztrát u obvodového zdiva. Při jejich se tyto ztráty snižují až o % oproti klasické vápenocementové malty. Tepelněizolační malty obsahují proti běžným maltám lehká plniva, např. polystyrén, perlit apod., čímž zlepšují tepelněizolační vlastnosti. Firma HELUZ cihlářský průmysl v. o. s. nabízí maltu HELUZ TM. Její pevnost je 5 MPa hodnotě součinitele tepelné vodivosti λ < 0,21 W/mK. Ekonomická návratnost tepelněizolační malty oproti obyčejné maltě činí 4 6 let. Tepelněizolační malty se dodávají v suchém stavu v pytlích nebo volně ložené v zásobních silech. Maltová směs je již namíchaná, před m se pouze doplní záměsová voda. 2. Mechanické vlastnosti cihel Objemová hmotnost cihel Objemová hmotnost cihly je její hmotnost vztažená k objemu vysušené cihly. Objem cihly je dán vnějšími rozměry včetně dutin. Objemová hmotnost cihel má výrazný vliv na konečného zdiva. Cihelné bloky HELUZ pro venkovní zdivo se vyrábějí s objemovou hmotností kg/m 3. Pevnost v tlaku Pevnost v tlaku se udává v MPa. Určuje, jak je možno celoplošně zatížit cihlu zatížením na mezi pevnosti cihly. Postup zkoušky a její provádění stanovuje ČSN EN Mrazuvzdornost Z hlediska odolnosti proti mrazu (OPM) se cihlářské výrobky dělí na nemrazuvzdorné (bez označení) a mrazuvzdorné např. M 25, M 50, kde číslo udává počet mrazuvzdorných cyklů v souladu s PNG Čím vyšší číslo, tím vyšší mrazuvzdornost. Nemrazuvzdorné výrobky tzn. ty, které nejsou deklarované jako mrazuvzdorné, je nutné podle ČSN EN a PNG chránit před povětrnostními vlivy (zatékání vody, déšť, sníh), a to jak vlastní výrobky na skladě, tak i prováděné nebo hotové zdivo. 3. Cihelné zdivo Nosná stěna Nosná stěna z cihelných bloků HELUZ je určena pro přenášení hlavně svislého zatížení, vlastní tíhy a vodorovného zatížení. Nenosná stěna Nenosná stěna není určena pro přenášení zatížení (zatížena především vlastní hmotností, neslouží k vyztužení stavby), a proto může být odstraněna bez snížení stability stavby. Jedná se o dělící příčky, výplňové zdivo u železobetonových konstrukcí apod. Ztužující stěna Ztužující stěna je situovaná kolmo na nosnou stěnu, čímž jí vytváří oporu proti vybočení. Používá se pro zvýšení stability stavby. Ztužení v úrovni stropních konstrukcí Všechny vnější i vnitřní stěny je nutno v úrovni stropu každého podlaží vyztužit tak, aby tato výztuž byla spojena s výztuží protilehlých obvodových železobetonových věnců (ČSN ). Jednovrstvá stěna Jednovrstvá stěna je stěna bez vnitřní dělící dutiny nebo bez svislé spáry ve své rovině. Za jednovrstvé zdivo se považuje např. stěna o tloušťce 440 mm vyzděná z cihelných bloků HELUZ 44. Vrstvená (dutinová) stěna Vrstvená stěna se skládá ze dvou souběžných jednovrstvých stěn vzájemně spojených nerez sponami s tím, že jedna stěna (případně obě) je zatížena svislými silami. Dutý prostor mezi oběma jednovrstvými stěnami je buď ponechán jako vzduchová mezera, a nebo může být pro zvýšení tepelné izolace vyplněn tepelněizolačním materiálem (polystyrén, minerální vlna apod.) / Strana 8

9 TECHNICKÉ INFORMACE VYSVĚTLIVKY K ODBORNÝM VÝRAZŮM 2 (2) Dvouvrstvá stěna Dvouvrstvá stěna se skládá ze dvou rovnoběžných zděných vrstev, mezi kterými je souvislá průběžná spára vyplněná maltou. Tloušťka spáry je max. 25 mm. Obě vrstvy se musí stabilně pojit stěnovými sponami, které zabezpečují jejich úplné spolupůsobení. 4. Tepelnětechnické vlastnosti cihel Setrvačnost teploty Setrvačnost teploty popisuje vlastnosti stavební konstrukce ve vztahu ke změnám teplot. Dobrá setrvačnost teploty je zvláště důležitá u obvodového zdiva budovy. Vnitřní prostor budovy je tím lepší pro bydlení, čím obvodové stěny v zimě déle chladnou a v létě se déle zahřívají. Vysoký zdiva a jeho schopnost akumulovat teplo jsou důležitými předpoklady pro vyšší setrvačnost teploty a tím i pro příjemné bydlení. Akumulace Akumulace je velmi důležitá v prostorách, ve kterých není možno udržovat stálým vytápěním konstantní teplotu. U obvodových stěn s nízkou akumulací dochází přerušení vytápění k velmi rychlému poklesu teploty povrchu stěn na vnitřní straně obytných prostor. Obvodové zdivo z pálených cihel HELUZ vykazuje vysokém tepelném odporu zároveň vysokou schopnost tepelné akumulace. Součinitel tepelné vodivosti Každý materiál vede teplo. Tuto vlastnost u stejnorodých materiálů popisuje součinitel tepelné vodivosti λ (W/mK). Hodnota součinitele udává jaké množství projde vrstvou materiálu o ploše 1m 2 a tloušťce 1m konstantním teplotním rozdílu 1 K mezi oběma povrchy této vrstvy. Protože cihelné zdivo z pálených cihel HELUZ je nestejnorodou vrstvou materiálů, je nutno použít k popisu vedení takovéto konstrukce ekvivalentního součinitele tepelné vodivosti λ ev, který zahrnuje vedení všemi složkami konstrukce. Tepelný odpor materiálu R mat Vyjadřuje tepelněizolační vlastnosti materiálu. R mat = d/λ mat, kde d je tloušťka vrstvy materiálu a λ mat je součinitel tepelné vodivosti tohoto materiálu. Tepelný odpor konstrukce R Vyjadřuje tepelněizolační vlastnosti konstrukce. R = Σ R mat Odpor konstrukce prostupu R T Vyjadřuje úhrnný, bránící výměně mezi prostředími (v zimním období) oddělenými od sebe stavební konstrukcí o tepelném odporu R. R T = R i + R + R e Pozn.: R i = odpor přestupu na vnitřní straně konstrukce (0,13 m 2 K/W), R e = odpor přestupu na vnější straně konstrukce (0,04 m 2 K/W), (v zimním období). Obvykle R i + R e = 0,17 m 2 K/W pro obvodové zdivo a R i + R e = 0,26 m 2 K/W pro vnitřní zdivo. Součinitel prostupu konstrukce U Vyjadřuje celkovou výměnu mezi prostory oddělenými od sebe danou stavební konstrukcí o tepelném odporu R. U = 1/R T 5. Vlhkost Vlhkost, rovnovážná vlhkost Pálené cihly jako přírodní materiál vždy obsahují určitou vlhkost. Její množství závisí na struktuře materiálu (pórovitosti) a na okolních podmínkách (relativní a teplotě vzduchu). Je li materiál delší dobu uskladněn v daném prostředí, ustálí se jeho vlhkost na určité hodnotě. Vlhkost cihelného zdiva má vliv na jeho tepelněizolační vlastnosti. Se stoupající vlhkostí se tepelná izolace zdiva zhoršuje. Praktická hmotnostní vlhkost materiálu w mp Výpočtově stanovená hodnota materiálu dané stavební konstrukce, určená na základě výsledků z odběru vlhkostních sond ze stavební konstrukce. Tato vlhkost nebude s 90 % pravděpodobností v průběhu jejího užívání překročena dodržení určujících parametrů vnitřního a vnějšího prostředí podle ČSN Praktická hmotnostní vlhkost z bloků THERM je 1,0 % u obvodového zdiva a 0,5 % v případě vnitřního zdiva. Teplota rosného bodu t w Teplota, které je vzduch vodní párou právě nasycen. Kondenzace Při teplotách pod teplotou rosného bodu dochází ke srážení vodní páry. Faktor difúzního odporu µ Vyjadřuje relativní schopnost materiálu propouštět vodní páry difúzí. Je poměrem difúzního odporu materiálu a difúzního odporu vrstvy vzduchu o téže tloušťce za stejných podmínek. Faktor difúzního odporu cihel je 5/10. Difúzní chování je rozdílné, pokud nastane difúze uvnitř stavební konstrukce (nižší ) nebo vně stavební konstrukce (vyšší ). Součinitel difúzní vodivosti δ Součinitel difúzní vodivosti vyjadřuje schopnost materiálu propouštět vodní páru difúzí. δ = q d /(-grad p d ), kde q d = hustota ustáleného difúzního toku vodní páry, grad p d = gradient částečného tlaku vodní páry. 6. Zvuk Zvuk Jedná se o mechanické vlnění a pohyb částic pružného prostředí kolem rovnovážné polohy. Lidský sluch vnímá vlnění v kmitočtovém rozsahu cca 16 Hz až Hz. Zvuk přenášený vzduchem (vzdušný zvuk) Ve vzduchu se zvuk šíří postupným podélným vlněním. Narazí-li toto vlnění na stavební prvek, dojde u prvku ke chvění. Zvuk těles Tento zvuk vzniká chvěním pevných těles. Zvuk těles se může dále šířit vzduchem. Kročejový zvuk Zvláštním případem zvuku, který se šíří konstrukcí, je kročejový zvuk. Vzniká chůzi po podlaze nebo nárazy na stavební konstrukci. Tento zvuk je pak vyzařován do sousedních prostorů, ve kterých se šíří vzduchem. Vzduchová neprůzvučnost Vzduchová neprůzvučnost se značí R (db) a označuje schopnost stavebních prvků izolovat vzdušný zvuk. Je přímo závislá na hmotnosti stavební konstrukce v závislosti na její ploše, pozn. neuvažuje se přenos zvuku dalšími cestami. Stavební (zdánlivá) vzduchová neprůzvučnost Stavební vzduchová neprůzvučnost se značí R (db) a označuje schopnost stavebního prvku izolovat vzdušný zvuk i s uvažováním přenosu zvuku vedlejšími cestami. Vážená vzduchová neprůzvučnost Index vzduchové neprůzvučnosti se značí R w (db). Jedná se o laboratorně zjištěnou hodnotu, ve které se neuvažuje s přenosem zvuku vedlejšími cestami. Vážená stavební (zdánlivá) vzduchová neprůzvučnost Vážená stavební vzduchová neprůzvučnost se značí R w (db). Zjišťuje se měřením na stavbě a zahrnuje obvyklé vedlejší cesty přenosu zvuku stavbou. 7. Reakce na oheň Materiály cihlářských a betonářských výrobků (cihelný střep, beton, ocel) jsou zatříděny podle reakce na oheň do třídy A1 nehořlavé / Strana 9

10 TECHNICKÉ INFORMACE TECHNOLOGIE ZDĚNÍ Pokyny pro zdění z cihelných bloků HELuz na maltu HELUZ TM 39 a tm 34 Při napojování nosného zdiva na obvodové zdivo namaltujeme cihly z boku a namaltovanou stranou sadíme k obvodové zdi. V každé druhé vyzdívané vrstvě provážeme nosné zdivo s obvodovou zdí. Pro zachování tepelněizolačních parametrů obvodového zdiva není vhodné provazovat nosné zdivo s obvodovým do kapes. Provazování provádíme v každé druhé vrstvě pomocí dvou nerezových kotev. Pro vazbu zdiva z cihelných bloků HELUZ v šikmých rozích nebo v případech, kdy délkový modul zdiva nevychází v násobcích 250 mm je nezbytné cihelné bloky řezat. Řezání lze provádět na stolních okružních pilách nebo ručními elektrickými pilami. Cihly můžeme řezat též ruční pilou HELUZ. Při vyzdívání stále kontrolujeme správnou polohu a napnutí zednické šňůry. Svislost zdiva průběžně ověřujeme pomocí vodováhy či olovnice a výšku vrstev zdiva pravenou latí. Pokud výška zdiva není vázána ve výškovém modulu 250 mm je možné použít doplňkové cihly nízké nebo cihly upravit na požadovanou výšku řezem. Zdění stěn Před začátkem vyzdívání stěn si pravíme ohoblovanou rovnou lať, na které si uděláme značky po 250 mm pro kontrolu délkového a výškového modulu. Délka latě bude stejná jako výška budoucí zdi. Provedeme kontrolu rovinnosti podkladu pro zdění. Případné nerovnosti ve výšce základové nebo stropní konstrukce je nutno vyrovnat maltou. Je nutné prověřit, zda je na pravovaném podkladu pro zdění požadována vodorovná izolace proti. Případné pásy izolace by měly být položeny pod budoucí zeď v šířce o 150 mm větší než je šířka stěny (u obvodového zdiva). Pro urychlení a rovnoměrné nanášení malty na ložné spáry zdiva si můžeme pravit šablonu (truhlík) např. z rovných hoblovaných latí, jež bude mít šířku rovnající se tloušťce vyzdívané stěny a délku cca 1m. Rovněž je možné použít posuvný maltovací přípravek pro zdivo HELUZ, který zaručí přesné dávkování malty na ložnou spáru. Zdění by mělo být prováděno teplotě +5 až +30 C. Při teplotách nižších než -5 C je zdění zakázáno. Zdicí prvky nesmí být namrzlé, zaprášené, mastné nebo jinak promočené. Nejprve uložíme cihelné bloky na namaltované konce (rohy) budoucí stěny. Cihelné bloky srovnáme vodorovně a svisle do roviny a dbáme tom na správnou orientaci systému per a drážek v délce stěny. Pro zdění rohů a ostění využijeme doplňkové cihly (poloviční, rohové, krajové), aby byla zajištěna dokonalá vazba zdiva a dosaženo nejlepšího tepelného odporu těchto citlivých míst obvodové zdi. Cihelné bloky na koncích stěny spojíme z vnější strany zdiva napnutou zednickou šňůrou. Maltu naneseme na ložnou plochu mezi cihelnými bloky na konci stěn. Maltové lože bude stejné šířky jako je tloušťka zdi a bez přerušení. Začneme pokládat cihelné bloky podél napnuté zednické šňůry do čerstvé malty vedle sebe tak, aby se vzájemně dotýkaly. Pera a drážky na bocích cihelných bloků slouží jako šablona. Polohu vyzdívaných cihelných bloků srovnáváme gumovou paličkou podle vodováhy a pravené latě. Maltu vytékající z ložné spáry stáhneme zednickou lžící, aby nepřesahovala přes hrany cihelných bloků. U cihel HELUZ se svislé spáry vůbec nemaltují, neboť jsou nahrazeny systémem pero+drážka. Při vyzdívání nesmíme zapomínat na správnou konzistenci malty, aby nezatékala do otvorů ve spodní vrstvě. Před nanášením malty na další vrstvu zdiva navlhčíme vždy vrchní část cihelných bloků poslední vyzděné vrstvy. Následující vrstvy zdíme tak, aby převazba svislých spár byla minimálně 95 mm u výšky tvarovek 238 mm a 100 mm u výšky 249 mm. Zdění příček Před začátkem vyzdívání příčky si zkontrolujeme rovinnost podkladu a prověříme, zda nemá být pod budoucí příčkou vodorovná izolace proti. Případné izolační pásy musí být o 300 mm širší než budoucí příčka (150 mm na každou stranu příčky). Výšku jednotlivých vrstev příčkového zdiva řešíme v souladu s vrstvami obvodového nebo nosného zdiva mezi kterým příčku zdíme. Ostatní zásady pro zdění příček jsou shodné se zásadami a postupy pro zdění stěn. Při napojování příčky z cihel HELUZ 14, 11,5, 8 a 6,5 na nosnou nebo obvodovou zeď postupujeme tak, že cihlu namaltujeme z boku a máčkneme ji k nosné nebo obvodové zdi. Dále je nutné, v každé druhé vrstvě, v ložné spáře provést vyztužení, v místě napojení příčky na zeď plochou nerez kotvou ( Kotvu ohneme do pravého úhlu a vmáčkneme do malty ložné spáry příčky, svislou část kotvy šroubujeme pomocí vrutu a hmoždinky k napojované stěně. Uchycení ocelových kotev do zdi můžeme také provést tím způsobem, že jejím zdění vložíme ocelové kotvy do ložných spár v místech budoucího napojení příček. Při osazování klasických dveřních zárubní do zdiva postupujeme tak, že zárubně vyrovnáme pomocí vodováhy a zafixujeme klíny a šikmými latěmi. Zárubně se do zdiva upevňují maltou, nebo pomocí montážní pěny. Příčkové zdivo se v rozích spojuje na vazbu. Mezery mezi stropem a poslední vrstvou příčky se vyplňují maltou. Pokud je příčka pod stropem, který má rozpětí větší než 3,5 m, vyplňuje se tato mezera stlačitelným materiálem, z důvodu možného průhybu stropu / Strana 10

11 TECHNICKÉ INFORMACE TECHNOLOGIE ZDĚNÍ, PROVÁDĚNÍ ZDIVA Kotvení vnitřní nosné zdi do obvodové zdi se zazděnými kotvami (půdorys) Kotvení příčky do obvodové zdi se zazděnými kotvami (půdorys) Kotvení zdiva příčky do obvodové zdi šroubováním nerezové kotvy (řez) výška cihly 249 mm a tloušťka spáry 1 mm. Pro výšku zdiva 1 m potřebujeme vyzdít 4 vrstvy z cihel HELUZ. Hrubou výšku místností proto navrhujeme nejlépe v modulu 250 mm. V případě jiných výšek místností lze cihly výškově upravit řezáním, použít nadbetonování v místě uložení stropní konstrukce nebo použít cihly s poloviční či třetinovou výškou. V systému HELUZ se používají též cihly nízké o výšce 155 mm, které se vyrábějí pod označením N: 49-N, 44-N, 40-N, 38-N, 36,5-N a 30/24-N. Kombinací klasických cihelných bloků a nízkých cihelných bloků můžeme volit jiné výšky zdiva (nejen v modulu 250 mm). Délkový modul Cihelné zdivo systému HELUZ se vyzdívá v délkovém modulu 250 mm. Tento modul vychází z rozměrů cihelných bloků. Na jednu vrstvu zdiva délky 1 m spotřebujeme 4 cihly o skladebné délce 250 mm. Proto je vhodné navrhovat délku stěn objektů v půdorysném vnitřním modulu 250 mm. Délka modulu se měří od vnitřního rohu stěny. Při používání tohoto modulu se značně usnadní práce na stavbě neboť se cihla nemusí řezat. Pro zajištění odpovídající kvality zdiva se nesmí cihly osekávat. Vzhledem k délkovým tolerancím cihel, nemusí délkový modul vždy přesně vycházet v násobcích délky 250 mm. Případný rozdíl vyrovnáme promaltováním svislé spáry tepelněizolační maltou HELUZ TM, aby se zabránilo vzniku tepelného mostu ve zdivu. Při větším rozdílu v délce zdi upravíme cihly řezem. U takto upravené cihly se promaltuje i svislá spára. Pokyny pro zdění z cihelných bloků HELUZ na tenkou spáru Odlišnosti zdění stěn a příček: Příprava pro zdění je stejná jako malty na zdění o tl. 12 mm. První vrstva cihel se zakládá na dokonale vodorovnou a souvislou vrstvu malty (ne na pruzích), která nesmí být v žádném případě tenčí než 10 mm. K nanesení speciálních malt pro zdění na tenkou spáru použijeme nanášecí válce, které zajistí optimální dávkování a rozprostření po celé ploše ložné spáry. Maltu pro tenkou spáru naneseme pomocí válce pouze na žebra tvarovek. Další možností je namočení tvarovky do nádoby s maltou do hloubky max. 5 mm tak, aby malta ulpěla na žebrech tvarovky. Maltu pro celoplošnou tenkou spáru naneseme v tloušťce 3 mm pomocí válce tak, aby překrývala celoplošně i dutiny tvarovek. Při zpracování maltové směsi je nutno přesně dodržet návod na jejím obalu, aby byla zajištěna správná konzistence. HELUZ pěnu naneseme u zdiva do tloušťky 140 mm v jednom pruhu ve středu zdiva. U zdiva tloušťky 175 mm a více naneseme pěnu ve dvou pruzích asi 5 cm od kraje zdiva. Cihly osazujeme do zdiva shora zasouváním per do drážek. Posouvání cihel po maltovém loži je zakázáno. VÝŠKOVÝ A DÉLKOVÝ MODUL ZDIVA SYSTÉMU HELUZ Výškový modul Cihelné zdivo systému HELUZ se vyzdívá ve výškovém modulu 250 mm. Tato výška je stanovena součtem výšek cihly HELUZ a průměrnou tloušťkou ložné spáry. U stávajícího systému je výška cihly 238 mm a tloušťka spáry 12 mm. Při systému zdění na tenkou spáru (speciálních malt nebo HELUZ pěny) je Světlá výška bez úpravy v modulu 250 Světlá výška upravená m cihel CDm, CD (třetinovou nebo poloviční výškou modulu 250) Pro vysoce tepelněizolační obvodové nosné zdivo se vyrábí a dodávají cihly HELUZ v pevnosti P8 MPa včetně doplňků. FAMILY 50 broušená THERMO STI 49 THERMO STI 49 broušená FAMILY 38 broušená THERMO STI 44 THERMO STI 44 broušená STI 40 STI 40 broušená STI 38 STI 38 broušená STI 36,5 STI 36,5 broušená STI 30 STI 30 broušená STI 25 STI 25 broušená Světlá výška upravená nadbetonováním v místě uložení stropu Světlá výška upravená m nízkých cihel -N / Strana 11

12 TECHNICKÉ INFORMACE PROVÁDĚNÍ ZDIVA, MALTY PRO ZDĚNÍ Pro tepelněizolační obvodové nosné zdivo se vyrábí a dodávají cihly HELUZ v pevnosti P 8; P 10 a P 15 MPa. PLUS 44 PLUS 44 broušená P15 44 P15 44 broušená TREND 44 PLUS 40 PLUS 40 broušená P15 40 P15 40 broušená PLUS 38 PLUS 38 broušená P15 38 P15 38 broušená TREND 38* PLUS 36,5 PLUS 36,5 broušená P15 36,5 P15 36,5 broušená Pro vnitřní a vnější nosné stěny se vyrábí a dodávají cihly HELUZ s pevností P 8; 10; 15 MPa. PLUS 30 PLUS 30 broušená P15 30 P15 30 broušená P15 25* P15 25 broušená* broušená P15 24 P15 24 broušená broušená 17,5 17,5 broušená Pro příčky a nenosné zdivo se vyrábí a dodávají tyto HELUZ: broušená 11,5 11,5 broušená 8 8 broušená 6,5 a maloformátové cihly HELUZ CDM (2 DF), CV 14, PkCD2 * Sortiment pro Slovensko. Doplňkové cihly v komplexním cihelném systému HELUZ jsou k dispozici kromě celých cihel také doplňkové - poloviční, rohové, krajové, krajové poloviční a nízké cihly. Doplňkový sortiment cihel řeší detaily (vyzby rohů, ostění otvorů atd.) na stavbě. Eliminace tepelných mostů ve stavebním systému HELUZ Z důvodu vylepšení tepelněizolačních vlastností první vrstvy zdiva na betonovém základu, kde dochází k tepelným ztrátám ze zdiva, doporučuje společnost HELUZ vyplnit dutiny v cihelných tvarovkách tepelněizolačním materiálem expandovaným hydrofobizovaným perlitem. Tvarovka tím získá až 5x lepší tepelněizolační vlastnosti ve svislém směru. Toto řešení je rychlý, jednoduchý a finančně nenáročný způsob jak snížit tepelné ztráty ze zdiva do betonového základu. Pro zachování mimořádných tepelněizolačních parametrů obvodového zdiva HELUZ kolem rámů otvorových výplní doporučuje výrobce vyzdít parapety a ostění otvorů pomocí doplňkových cihel s kapsou pro vložení tepelného izolantu extrudovaného polystyrénu. Toto řešení spolehlivě zabrání vzniku tepelných mostů kolem rámů oken a dveří. Pro zdění obvodových stěn se zalomením pod úhlem 135º (např. arkýře, apsidy) u nejčastěji používané tl. zdiva 440 mm jsou určené cihly HELUZ 44-R 135º. Zalomení je tvořeno pomocí dvou speciálních rohových cihelných tvarovek, mezi které se vkládá tepelná izolace polystyrén tl. 50 mm. Odpadá tak nutnost pracného řezání cihel a zároveň je zachována převazba zdiva ve vrstvách. Nesnižuje se pevnost zdiva a skladba rohu splňuje požadovanou hodnotu součinitele prostupu. Vyřešíme každý detail Optimalizované stavební detaily pro výstavbu nízkoenergetických a pasivních domů nabízí Příručka vyhodnocení typických tepelných mostů s podtitulem Tepelnětechnické vlastnosti konstrukcí z komplexního cihelného systému HELUZ, která obsahuje 45 druhů detailů pro různé tloušťky obvodového zdiva, celkem 310 variant. Zájemci si mohou tuto příručku objednat na tel: (kontaktní osoba Ing. Petra Zmatlíková) nebo ové adrese zmatlikova@heluz.cz. Malty pro zdění V současné době se na stavbách stále více používají suché maltové směsi namísto malt vyráběných přímo na stavbě z jednotlivých složek (vápno, cement, písek a voda). Je to hlavně z důvodu zabezpečení kvality malt. Výrobci maltových směsí dnes díky kvalitním technologiím výroby zajišťují vysokou kvalitu a zároveň možnost přípravy maltových směsí pro různá. Zdicí malty se dělí podle pevnosti v tlaku od 2,5 do 10 MPa, podle způsobu zpracování na ruční a strojní malty a podle objemové hmotnosti na obyčejné a tepelněizolační zdicí malty. Malty pro zdění stěn ze svisle děrovaných cihelných bloků typu THERM Malty pro nosné vnitřní stěny a pilíře K tomuto účelu se používá klasická vápenocementová nebo cementová malta třídy min. M 5 pro vnitřní stěny a min. M pro nosné pilíře. Požadavek na pevnost malty vychází z individuálního posudku statika stavby. Překlady ve vnitřních stěnách se kladou do malty min. M 5, doporučuje se však vždy malta nejméně o třídu vyšší, než třída malty, která byla použita pro zdivo. Důvodem je zabezpečení tuhosti spoje přenosu zatížení z překladu do stěny tak, aby zde nedocházelo ke vzniku trhlin v nadpraží. Malty pro zdění vnějších stěn Malty, které se používají pro vnější stěny, musí být třídy min. M 2,5 (pokud projekt nestanoví vyšší). Objemová hmotnost zatvrdlé malty musí být menší než kg m -3. Pokud chceme zvýšit konstrukce, musíme použít tepelněizolační malty, které mají tyto parametry ještě zpřísněny a navíc uvádějí součinitel tepelné vodivosti l. Konkrétní jsou uváděny v technických listech. Malty jsou / Strana 12

13 TECHNICKÉ INFORMACE MALTY PRO ZDĚNÍ vylehčeny buď fyzikálně (perlitem, keramzitem, agloporitem apod.) nebo chemicky (provzdušňující přísady). Ve většině případů se však jedná o kombinaci obou typů vylehčení. Pro obvodové zdivo systému HELUZ doporučujeme používat tepelněizolační zdicí maltu HELUZ TM. Zvýšení tepelného odporu zdiva tepelněizolační malty HELUZ TM činí až % oproti obyčejné maltě. Návratnost vynaložených nákladů současných cenách vytápění činí 4 6 let. Překlady v obvodových stěnách se ukládají do tepelněizolační nebo lehčené malty, jejíž pevnost je alespoň 5 MPa. Důvodem je zabezpečení tuhosti spoje. Malty pro zdění tenkých příček Používají se malty vyšší pevnosti, aby se zajistila statická tuhost příčky. Nedoporučují se lehčené nebo tepelněizolační malty z důvodu nižší vzduchové neprůzvučnosti příčky jejich. Používají se spíše těžší cementové malty. Malty pro zdění z broušených cihel Zdivo z cihel broušených HELUZ skýtá mnoho výhod, které bezesporu uspokojí i nejnáročnější zákazníky. Tepelněizolační cihelné zdivo vytvořené z cihel broušených výrazně eliminuje vznik tepelných mostů způsobených klasickou zdicí maltou. Vyznačuje se též nižší pracností zdění, nižší spotřebou zdicí malty a vytvářením jednolitého podkladu pod omítku. Cihly mají ložné plochy zbroušené do roviny, což umožňuje vyzdívání zdiva na speciální malty pro tenké spáry. Cihly se vyrábějí stejným způsobem jako klasické cihly ovšem, s tím rozdílem, že se ložné plochy cihel po vysušení, případně vypálení, zbrousí do roviny na speciálním zařízení se dvěma navzájem rovnoběžnými brusnými kotouči. Takto upravené cihly mají stejnou výšku s odchylkou maximálně 1 mm a dvě navzájem rovnoběžné a dokonale rovné ložné plochy. Při tomto systému zdění na tenkou spáru můžeme použít speciální malty nebo pěnu. Malty pro tenkovrstovu spáru a celoplošnou tenkou spáru mají pevnost v tlaku 10 MPa a dodávají se v pytlích po 25 kg. HELUZ pěna se dodává v dózách 750 ml a nanáší se aplikační pistolí. Použití HELUZ pěny náší zrychlení výstavby, jednodušší manipulaci s pojivem a hlavně jde o tzv. suchou cestu výstavby. Nedochází k namáčení tvarovek a prodlužování zrání zdiva. Příprava maltového lože na položení první vrstvy zdiva První vrstva cihel se zakládá na dokonale vodorovnou a souvislou vrstvu malty (ne na pruzích), která nesmí být v žádném případě tenčí než 10 mm. Na založení první vrstvy se používá speciální zakládací malta. Aby vrstva malty pro první řadu cihel byla skutečně vodorovná, používá se jejím nanášení nivelační přístroj s latí a vyrovnávací souprava, která se skládá ze dvou přípravků s měnitelným nastavením. Pomocí těchto přípravků se nastavuje tloušťka a šířka nanášené maltové vrstvy na jednotlivých místech základů. Získáme tak dokonale vodorovné, souvislé maltové lože na položení první vrstvy cihel. Nanášení válcem Malty pro další vrstvy zdiva z broušených cihel Od druhé vrstvy se broušené cihly zdí na maltu pro tenké spáry, která se dodává speciálně pro tento účel spolu s cihlami. Používají se dva typy malt pro tenké spáry. První se nanáší pouze na žebra cihelných tvarovek, druhý typ vytváří celoplošnou ložnou tepelněizolační vrstvu. Malty se praví podle návodu na obalu. Na míchání se používá vhodná vrtačka s míchadlem, případně speciální ponorné mísidlo. V případě vysoké teploty a suchého vzduchu zdění je potřeba zabránit rychlému odsátí vody z malty navlhčením vrstvy cihel těsně před nanášením malty. Nanášení malty, která pokrývá pouze žebra cihel, je možné provádět dvěma způsoby: namáčením cihel do malty Spodní ložná plocha cihly se ponoří rovnoměrně do pravené malty pro tenké spáry, maximálně do hloubky 5 mm. Namočená cihla se ihned osadí na své místo ve zdivu. Nanesené množství malty tímto způsobem plně postačuje na pevné spojení jednotlivých cihel do požadované vazby. Do maltového lože se cihelná tvarovka osazuje shora zasouváním per do drážek a její posouvání po maltovém loži je zakázáno. nanášením malty pomocí nanášecího válce Nanášecí válec je jednoduché zařízení pro urychlení a zjednodušení zdění z broušených cihel. Malta se dávkuje do zásobníku nanášecího válce, odkud se dostává rovnoměrném pohybu válce na ložnou plochu již položených cihel. Do takto nanesené tenké vrstvy malty se pokládá nová vrstva cihel. Tvarovky lze po osazení lehce upravovat do požadované roviny. Malta pro celoplošnou tenkou spáru se nanáší ve vrstvě cca 3 mm, čímž lépe vyrovná nerovnosti mezi cihlami. Po uložení cihly do maltového lože dojde ke stlačení malty tak, že konečná tloušťka vrstvy malty mezi cihelnými bloky je 1 mm. Nanášení malty pro celoplošnou tenkou spáru je možné pouze nanášecím válcem, který je podobný válci používaným k nanášení malty předchozího typu. Při této malty se dosahuje až o 30 % vyšších pevností zdiva v tlaku. Příprava první vrstvy malty Nanášení celoplošné malty () válcem / Strana 13

14 TECHNICKÉ INFORMACE MALTY PRO ZDĚNÍ, SPÁRY Obecné podmínky pro zdění Maltování spár Z hlediska maltování spár rozlišujeme dva druhy zdění: nanášení malty na ložnou (vodorovnou) spáru a vyplňování styčné (svislé) spáry (klasické zdění); nanášení malty pouze na ložnou spáru, styčná spára je opatřena pery a drážkami a maltou se nevyplňuje. Klimatické podmínky pro zdění Zdění by mělo být prováděno teplotě +5 až +30 C. Zdicí prvky se nenamáčejí, pokud to není vysloveně uvedeno v technologickém postupu. Nesmí být namrzlé, zaprášené, mastné nebo jinak znečištěné. Při zdění v zimě musí malty obsahovat mrazuvzdorné přísady a je nutno používat malty s pevností o stupeň vyšší (např. pokud je předepsána malta s pevností 2,5 MPa, musí se v zimě použít malta s pevností min. 5 MPa). Použití mrazuvzdorných přísad je nutno konzultovat s výrobci suchých maltových směsí nebo dodávky již takto upravených malt s nimi dohodnout. Po dokončení prací je třeba chránit zdivo před promrznutím, např. zakrytím polystyrenovými deskami, izolačními rohožemi apod. Zdění za teplot nižších než +5 C se nedoporučuje, zdění za teplot nižších než -5 C je zakázáno. Vyjímkou je zdění na speciální polyuretanovou pěnu HELUZ. Průmyslově vyráběné malty Všechny průmyslově vyráběné malty musí mít ES prohlášení o shodě výrobku, závazné technické listy a pokyny pro zpracování. Tyto malty jsou pravidelně zkoušeny v podnikových laboratořích a v autorizovaných zkušebnách a zaručují stálou kvalitu zkoušených parametrů. Jejich zpracování na stavbách je jednodušší než u malt na stavbách přímo pravovaných. Průmyslově vyráběné malty se dodávají buď v pytlích (klasické malty většinou po 40 kg, speciální malty po kg), nebo v mobilních zásobnících (silech) o objemu 1 až 22,5 m 3. Rozdělávání malty se provádí v samospádových nebo kontinuálních míchačkách s předepsaným množstvím vody. Na ložnou nebo styčnou spáru se malta nanáší ručně pomocí zednické lžíce nebo strojně pomocí speciální hubice na dopravní hadici. Neprovádět v zimním období očekávaných mrazech. Postup omítání styku dvou různých materiálů Všechny styky dvou různých podkladových materiálů (beton cihla, pórobeton cihla, heraklit cihla apod.) ve vnějším i vnitřním prostředí by měly být vyztuženy rabitzovým pletivem nebo alkalivzdornou sklotextilní síťovinou s velikostí ok cca 8 x 8 mm. Výztuž se klade do jádrové omítky pod její povrch (krytí min. 3 mm), maximálně však do 1/3 tloušťky pod její povrch (jádrová omítka se provádí ve dvou vrstvách do první se vmáčkne pletivo nebo tkanina a hned se nanese další vrstva). Pás výztuže by měl být minimálně tak široký, aby přesahoval 150 mm na každou stranu od styku různých materiálů. Ložná (vodorovná) spára Tloušťka ložné spáry pro cihly HELUZ se vypočte odečtením jmenovité výšky cihly HELUZ 238 mm od výškového modulu zdiva 250 mm a její obvyklá tloušťka by měla být cca 12 mm. Tato tloušťka postačuje k vyrovnání případných rozměrových tolerancí cihel. Naproti tomu tlustší nebo nerovnoměrně tlusté ložné spáry mohou snižovat pevnost zdiva a ve zdivu mohou vznikat místa se zvýšeným pnutím. Pro rovnoměrné a rychlé nanášení malty lze používat různých pomůcek pro zdění (šablony, truhlíky apod.). U staticky namáhaného zdiva (obvodové a vnitřní stěny z cihel HELUZ o tloušťce 175 až 490 mm) se ložná spára zplna promaltovává. Po dohodě se statikem se pouští i provedení přerušované ložné spáry, která uspoří maltu a zlepší tepelněizolační vlastnosti zdiva. Zdění v pruzích nelze provádět u bloků STI, THERMO STI a FAMILY. Při systému zdění na tenkou spáru (broušené cihly) se používá malta pro tenkou spáru nebo malta pro celoplošnou tenkou spáru. Malta pro tenkou spáru se nanášení pouze na žebra tvarovek, celoplošná překrývá celoplošně dutiny tvarovek a nanáší se v tloušťce 3 mm (po uložení a vyrovnání tvarovky zůstává ložná spára tloušťky 1 mm). Oba druhy těchto malt mají velkou pevnost v tlaku (10 MPa) a dodávají se v pytlích po 25 kg, takže je s nimi snadná manipulace na staveništi. Použitím HELUZ pěny zcela odpadá výroba zdicí malty na staveništi a tím dochází i ke snížení nákladů na stavbu. HELUZ pěna se nanáší aplikační pistolí v jednom pruhu (u tloušťky stěny do 14 cm) nebo ve dvou pruzích (u tloušťky stěny 17,5 cm a více). Dodává se v dózách o objemu 750 ml a její je velice jednoduché. U obvodového zdiva HELUZ, které splňuje požadavek na vysoký dle ČSN Tepelná ochrana budov (z listopadu 2002) je nevhodné používat pro zdění obyčejnou vápenocementovou maltu, která má až 9x horší tepelněizolační vlastnosti než samotné cihelné bloky a společném působení ve zdivu dochází k degradaci tepelněizolační schopnosti cihelných bloků. Nepříznivý účinek obyčejné zdicí malty na tepelněizolační vlastnosti zdiva můžeme redukovat několika způsoby: m tepelněizolační zdicí malty např. HELUZ TM (nezaměnit s tepelněizolační omítkou!), používat cihelné bloky na pero a drážku, kdy odpadá používání malty do svislé spáry mezi jednotlivými prvky, provedením přerušované ložné spáry jen po dohodě se statikem. Avšak toto není možné u bloků STI, THERMO STI a FAMILY. Přerušovaná ložná spára je vlastně maltování v pruzích, čímž docílíme toho, že tepelný most tvořený obyčejnou maltou v ložné spáře je jednou nebo dvakrát přerušen vzduchovou mezerou šířky 30 až 50 mm. Přerušované maltování ložné spáry nelze používat libovolně, ale pouze tam, kde je statickým výpočtem doložena možnost jejího provedení. Nejlepším řešením je používání tepelněizolační malty, která má výborné tepelněizolační vlastnosti zachování dostatečné pevnosti v tlaku. Její cena je vyšší oproti obyčejným vápenocementovým maltám, avšak návratnost je 4 6 let úsporami na vytápění. V kombinaci s cihelnými bloky HELUZ je spotřeba malty pro zdivo o 1/3 nižší než u zdiva z cihel s kapsou na maltu ve svislé spáře a o více než 1/2 nižší než u cihel, které mají svislou spáru plně promaltovanou. Tepelněizolační maltu je též vhodné používat u vnějších stěn se zakřiveným půdorysem, kde se musí maltou vyplňovat klínovitě se rozevírající svislé spáry. Styčná (svislá) spára Podle druhu styčné spáry se cihelné zdivo dělí na: zdivo s viditelně (plně) promaltovanými styčnými spárami zdivo bez viditelně promaltovaných styčných spár (systém pero+drážka) Pro vnitřní a vnější nosné i nenosné zdivo bez velkých nároků na se dosud používá tradiční zdivo s viditelně promaltovanými svislými styčnými spárami (zdivo z CP, Pk CD, CV, CO, CDm, CD (1 NF) apod.). Většinou se jedná o maloformátové prvky a spotřeba malty a pracovního času je oproti vyzdívání z cihelných bloků mnohem vyšší. Nové druhy zdiva z cihelných bloků HELUZ jsou bez viditelně promaltovaných svislých spár a používají se též na jednovrstvé tepelněizolační stěny, kdy se tyto bloky kladou na sraz. Spáry mezi cihelnými bloky přímá - uprostřed tloušťky zdiva je kapsa vyplněná maltou (pouze u doplňkového zdiva) zazubená (svislá spára není promaltovaná), maximální úspora zdicí malty i pracovního času / Strana 14

15 TECHNICKÉ INFORMACE VAZBA ZDIVA, POVĚTRNOSTNÍ VLIVY Vazba zdiva Pro vlastnosti zdiva je ze statického hlediska velice důležitá tzv. vazba cihel. Vyzděná stěna nebo pilíř se musí chovat jako jeden konstrukční prvek, a proto se musí cihly ve stěně nebo v pilíři po vrstvách převázat. K zajištění náležité vazby zdiva musí být svislé spáry mezi cihlami vždy ve dvou sousedních vrstvách posunuty alespoň na délku rovnou větší z hodnot 0,4 x h nebo 40 mm (h = jmenovitá výška cihel). U cihelných bloků HELUZ vysokých 238 mm je minimální délka převázání 95 mm. U výšky bloků 249 mm pak musí být minimální převázání 100 mm. Vzhledem k rozměrům cihelných bloků a doporučenému půdorysnému modulu stavby 250 mm vychází u cihel HELUZ délka převazby 125 mm. Povětrnostní vlivy Na stavbě musíme většinu materiálu chránit před povětrnostními vlivy. U cihel HELUZ zajišťuje neporušená balicí fólie jejich dostatečnou ochranu a zabraňuje jejich promáčení. Při skladování musíme zabránit též jejich podmáčení. Teplota prostředí zdění, tvrdnutí a tuhnutí malty by neměla klesnout pod +5 o C, aby se nenarušily chemické procesy probíhající v maltě. Cihly pro zdění nesmí být zmrzlé a nesmí na nich ulpívat sníh či led! Zeď se musí chránit před nepříznivými povětrnostními vlivy (déšť, sníh, atd.), neboť u svisle děrovaných cihel se v komůrkách může nahromadit voda, která bude dlouhou dobu vysychat, příp. může dojít k poškození zdiva mrazem. Zvláště horní části stěn a parapetů je nutno krýt nepropustnými obaly, aby se zabránilo tvoření výkvětů a vyplavování čerstvé malty a snadno rozpustných hmot (např. vápna). Hotové rozestavěné zdivo je nutno chránit před povětrnostními vlivy zakrytím nepromokavým materiálem (fólie, lepenka apod.). Takto zachycená voda nesmí stékat po hotovém zdivu. Hotové zdivo musí být řádně odizolované od zemní. Zdivu musí být zabráněno, aby sálo srážkovou vodu ze základové nebo stropní desky. + 5 Při mrazu nezdít! Materiál a zdivo chraňte před mrazem. Přikrytí parapetů oken a provizorních otvorů nepromokavou fólií. Drážky a výklenky V případě nutnosti vytváření drážek a výklenků do zdiva (elektroinstalační rozvody, vodoinstalace, plynoinstalace apod.) musíme zabezpečit stabilitu stěny. Drážky a výklenky nemají procházet překlady nebo jinými částmi konstrukce zabudovanými do stěny. Rozměry výklenků a svislých drážek ve zdivu, které jsou přípustné bez posouzení statickým výpočtem, jsou uvedeny v ČSN EN Navrhování zděných konstrukcí. Viz tabulka č. 1. Tabulka 1 Velikost svislých drážek a výklenků ve zdivu přípustných bez výpočtu tloušťka stěny dodatečně prováděné drážky a výklenky maximální hloubka maximální šířka vyzdívané drážky a výklenky maximální šířka minimální zbytková tloušťka stěny (mm) (mm) (mm) (mm) (mm) do přes Poznámky: Maximální hloubka drážky nebo výklenku zahrnuje hloubku jakéhokoliv výklenku, který byl vytváření drážky nebo výklenku zasažen. U dodatečně prováděných svislých drážek dosahujících nad úrovní stropu nejvýše do 1/3 výšky podlaží je dovolena do hloubky až 80 mm a šířky až 120 mm v případě, že tloušťka stěny je 225 mm a větší. Vodorovná vzdálenost mezi sousedními drážkami, drážkou a výklenkem nebo otvorem nemá být menší než 225 mm. Vodorovná vzdálenost mezi sousedními dvěma výklenky, situovanými na téže straně nebo opačných stranách stěny, nemá být menší než dvojnásobek šířky širšího z obou výklenků. Celková šířka drážek a výklenků nemá přesáhnout 0,13násobek délky stěny. Vodorovné a šikmé drážky by se neměly používat. V případě, že se jim nevyhneme, měly by být vzdáleny od horního nebo dolního líce stropu nejvíce o 1/8 výšky podlaží. Jejich celková hloubka přípustná bez posouzení statickým výpočtem je uvedena ve stejné normě. Viz tabulka č. 2. Jestliže je některá z mezí uvedených v obou tabulkách překročena, musí se únosnost stěny v tlaku, smyku a ohybu ověřit výpočtem. Tabulka 2 Velikost vodorovných a šikmých drážek ve zdivu přípustných bez výpočtu tloušťka stěny neomezená délka maximální hloubka drážky délka mm Přikrytí zdiva fólií přerušení práce. Odvedení dešťové vody z hrubé stavby ze střech a stropů, aby nedocházelo k zatékání na hotové zdivo. (mm) (mm) (mm) do přes Poznámky: Maximální hloubka drážky zahrnuje hloubku jakéhokoliv výklenku, který byl vytváření drážky nebo výklenku zasažen. Vodorovná vzdálenost mezi koncem drážky a otvorem nemá být menší než 500 mm / Strana 15

16 TECHNICKÉ INFORMACE VÝPOČTOVÁ PEVNOST ZDIVA Vodorovná vzdálenost mezi sousedními drážkami omezené délky, které se vyskytují na téže nebo opačné straně, nemá být menší než dvojnásobek délky delší drážky. U stěn tloušťky větší než 115 mm, smí být přípustná hloubka drážky zvětšena o 10 mm, jestliže je strojem vyřezávána přesně na požadovanou hloubku. Je-li použito strojní vyřezávání drážek, smějí být hloubeny drážky na obou stranách stěny o hloubce 10 mm jen v případech, kdy tloušťka stěny není menší než 225 mm. Šířka drážek by neměla přestoupit polovinu zbytkové tloušťky stěny. Klasické provádění drážek v cihelném zdivu paličkou a sekáčem je pomalé, pracné, nepřesné a k samotnému cihelnému zdivu (např. příčkové zdivo) značně nešetrné. Pro značné snížení pracnosti a urychlení provádění doporučujeme použít elektrickou drážkovačku, která je ve specializovaných prodejnách ručního elektrického nářadí běžně v prodeji nebo si ji zapůjčit v některé z půjčoven nářadí. VÝPOČTOVÁ PEVNOST ZDIVA, SOUČINITEL PŘETVÁRNOSTI A CHARAKTERISTICKÁ PEVNOST ZDIVA Výpočtová pevnost zdiva, součinitel přetvárnosti, charakteristická pevnost zdiva a skupina zdicích prvků dle ČSN EN z cihel HELUZ jsou uvedeny v tab. 3. Tabulka 3 pevnostní značka cihel (MPa) THERMO STI 49 broušená 8 6 malta celoplošné HELUZ pěna celoplošné HELUZ pěna výpočtová pevnost R d 1,4 1,9 1,0 1,1 1,6 0,8 součinitel přetvárnosti a charakteristická pevnost zdiva f k 2,4 3,1 1,9 1,9 2,5 1,6 skupina zdicích prvků 3 THERMO STI malta M5 LM5 M5 LM5 výpočtová pevnost R d 1,2 1,0 1,0 0,7 součinitel přetvárnosti a charakteristická pevnost zdiva f k 2,8 2,2 2,3 1,8 skupina zdicích prvků 3 THERMO STI 44 broušená 8 6 malta celoplošné HELUZ pěna celoplošné HELUZ pěna výpočtová pevnost R d 1,4 1,9 1,0 1,1 1,6 0,8 součinitel přetvárnosti a charakteristická pevnost zdiva f k 2,4 3,1 1,9 1,9 2,5 1,6 skupina zdicích prvků 3 THERMO STI malta M5 LM5 M5 LM5 výpočtová pevnost R d 1,2 1,0 1,0 0,7 součinitel přetvárnosti a charakteristická pevnost zdiva f k 2,8 2,2 2,3 1,8 skupina zdicích prvků 3 STI 40 broušená 8 6 malta celoplošné HELUZ pěna celoplošné HELUZ pěna výpočtová pevnost R d 1,4 1,9 1,0 1,1 1,6 0,8 součinitel přetvárnosti a charakteristická pevnost zdiva f k 2,4 3,1 1,9 1,9 2,5 1,6 skupina zdicích prvků 3 STI malta M5 LM5 M5 LM5 výpočtová pevnost R d 1,2 1,0 1,0 0,7 součinitel přetvárnosti a charakteristická pevnost zdiva f k 2,8 2,2 2,3 1,8 skupina zdicích prvků 3 STI 38 broušená 8 6 malta celoplošné HELUZ pěna celoplošné HELUZ pěna výpočtová pevnost R d 1,4 1,9 1,0 1,1 1,6 0,8 součinitel přetvárnosti a charakteristická pevnost zdiva f k 2,4 3,1 1,9 1,9 2,5 1,6 skupina zdicích prvků 3 STI malta M5 LM5 M5 LM5 výpočtová pevnost R d 1,2 1,0 1,0 0,7 součinitel přetvárnosti a charakteristická pevnost zdiva f k 2,8 2,2 2,3 1,8 skupina zdicích prvků 3 STI 36,5 broušená 8 6 malta celoplošné HELUZ pěna celoplošné HELUZ pěna výpočtová pevnost R d 1,4 1,9 1,2 1,1 1,6 1,0 součinitel přetvárnosti a charakteristická pevnost zdiva f k 2,4 3,1 1,9 1,9 2,5 1,6 skupina zdicích prvků 3 STI 36,5 8 6 malta M5 LM5 M5 LM5 výpočtová pevnost R d 1,2 1,0 1,0 0,7 součinitel přetvárnosti a charakteristická pevnost zdiva f k 2,8 2,2 2,3 1,8 skupina zdicích prvků 3 STI 30 broušená 8 6 malta celoplošné HELUZ celoplošné HELUZ pěna pěna výpočtová pevnost R d 1,4 1,9 1,0 1,1 1,6 0,8 součinitel přetvárnosti a charakteristická pevnost zdiva f k 2,4 3,1 1,9 1,9 2,5 1,6 skupina zdicích prvků 3 STI malta M5 LM5 M5 LM5 výpočtová pevnost R d 1, ,7 součinitel přetvárnosti a charakteristická pevnost zdiva f k 2,8 2,2 2,3 1,8 skupina zdicích prvků 3 STI 25 broušená 8 6 malta celoplošné HELUZ celoplošné HELUZ pěna pěna výpočtová pevnost R d 1,4 1,9 1,0 1,1 1,6 0,8 součinitel přetvárnosti a charakteristická pevnost zdiva f k 2,4 3,1 1,9 1,9 2,5 1,6 skupina zdicích prvků 3 STI malta M5 LM5 M5 LM5 výpočtová pevnost R d 1, ,7 součinitel přetvárnosti a charakteristická pevnost zdiva f k 2,8 2,2 2,3 1,8 skupina zdicích prvků 3 44 (PLUS; P15) broušená malta HELUZ pěna HELUZ pěna HELUZ pěna výpočtová pevnost R d 2,1 3 1,5 1,6 2,2 1,2 1,4 1,9 1,0 součinitel přetvárnosti a charakteristická pevnost zdiva f k 3,7 4,8 2,4 2,8 3,6 1,8 2,4 3,1 1,6 skupina zdicích prvků (PLUS; P15) malta M10 M5 LM5 M10 M5 LM5 M10 M5 LM5 výpočtová pevnost R d 1,9 1,6 1,4 1,5 1,2 1 1,3 1,1 0,9 součinitel přetvárnosti a charakteristická pevnost zdiva f k - - 2, , ,9 skupina zdicích prvků (PLUS; P15) broušená malta HELUZ pěna HELUZ pěna HELUZ pěna výpočtová pevnost R d 2,1 3 1,5 1,6 2,2 1,2 1,4 1,9 1,0 součinitel přetvárnosti a charakteristická pevnost zdiva f k 3,7 4,8 2,4 2,8 3,6 1,8 2,4 3,1 1,6 skupina zdicích prvků 3 40 (PLUS; P15) malta M10 M5 LM5 M10 M5 LM5 M10 M5 LM5 výpočtová pevnost R d 1,9 1,6 1,4 1,5 1,2 1 1,3 1,1 0,9 součinitel přetvárnosti a charakteristická pevnost zdiva f k - - 2, , ,9 skupina zdicích prvků 3 38 (PLUS; P15) broušená malta HELUZ pěna HELUZ pěna HELUZ pěna výpočtová pevnost R d 2,1 3,0 1,5 1,6 2,2 1,2 1,4 1,9 1,0 součinitel přetvárnosti a charakteristická pevnost zdiva f k 3,7 4,8 2,4 2,8 3,6 1,8 2,4 3,1 1,6 skupina zdicích prvků / Strana 16

17 TECHNICKÉ INFORMACE VÝPOČTOVÁ PEVNOST ZDIVA, MALTY PRO OMÍTÁNÍ 38 (PLUS) malta M10 M5 LM5 M10 M5 LM5 výpočtová pevnost R d 1,5 1,2 1 1,3 1,1 0,9 součinitel přetvárnosti a charakteristická pevnost zdiva f k 2,2 1,9 skupina zdicích prvků ,5 PLUS broušená malta HELUZ pěna HELUZ pěna HELUZ pěna výpočtová pevnost R d 2,1 3 1,5 1,6 2,2 1,2 1,4 1,9 1,0 součinitel přetvárnosti a charakteristická pevnost zdiva f k 3,7 4,8 2,4 2,8 3,6 1,8 2,4 3,1 1,6 skupina zdicích prvků 3 36,5 (PLUS; P15) malta M10 M5 LM5 M10 M5 LM5 M10 M5 LM5 výpočtová pevnost R d 1,9 1,6 1,4 1,5 1,2 1 1,3 1,1 0,9 součinitel přetvárnosti a charakteristická pevnost zdiva f k - - 2,8 2,2 1,9 skupina zdicích prvků 3 30 (PLUS; P15) broušená malta HELUZ pěna HELUZ pěna HELUZ pěna výpočtová pevnost R d 2,1 3 1,5 1,6 2,2 1,2 1,4 1,9 1,0 součinitel přetvárnosti a charakteristická pevnost zdiva f k 3,7 4,8 2,4 2,8 3,6 1,8 2,4 3,1 1,6 skupina zdicích prvků 2 30 (PLUS; P15) malta M10 M5 LM5 M10 M5 LM5 M10 M5 LM5 výpočtová pevnost R d 1,9 1,6 1,2 1,5 1,2 0,9 1,3 1,1 0,8 součinitel přetvárnosti a charakteristická pevnost zdiva f k skupina zdicích prvků 2 24 (P15) broušená malta HELUZ pěna HELUZ pěna HELUZ pěna výpočtová pevnost R d 2,3 3 1,6 1,7 2,3 1,2 1,5 1,9 1,0 součinitel přetvárnosti a charakteristická pevnost zdiva f k 3,7 4,8 2,5 2,8 3,6 1,8 2,4 3,1 1,6 skupina zdicích prvků 2 24 (P15) malta M10 M5 LM5 M10 M5 LM5 M10 M5 LM5 výpočtová pevnost R d 1,9 1,6 1,2 1,5 1,2 0,9 1,3 1,1 0,8 součinitel přetvárnosti a skupina zdicích prvků 2 20 broušená malta HELUZ HELUZ HELUZ pěna pěna pěna výpočtová pevnost R d 1,8 1,3 1,6 1,1 součinitel přetvárnosti a charakteristická pevnost zdiva f k 2,9 1,9 2,5 1,7 skupina zdicích prvků malta M10 M5 LM5 M10 M5 LM5 výpočtová pevnost R d 1,5 1,2 1,3 1,1 součinitel přetvárnosti a skupina zdicích prvků 2 17,5 broušená malta HELUZ HELUZ HELUZ pěna pěna pěna výpočtová pevnost R d 1,9 1,3 1,6 1,1 součinitel přetvárnosti a charakteristická pevnost zdiva f k 3,0 2,4 2,6 2,1 skupina zdicích prvků 2 17, malta M10 M5 LM5 M10 M5 LM5 výpočtová pevnost R d 1,5 1,2 1,3 1,1 součinitel přetvárnosti a charakteristická pevnost zdiva f k 3,0 2,4 2,6 2,1 skupina zdicích prvků 2 Malty pro omítání K omítání zdiva z cihel HELUZ lze využít omítkové směsi pro všechny účely omítky pro ruční i strojní zpracování, omítky jednovrstvé i omítky, které jsou tvořeny z více vrstev (tzv. omítkové systémy), omítky vnitřní, vnější, těžké omítky, omítky vylehčené, tepelněizolační, sanační, atd. Pro omítky na zdivo ze systému HELUZ je vhodné dvou typů malt malty pro lehčené jádrové omítky se štuky a malty pro tepelněizolační omítky (tepelněizolační omítka HELUZ TO). Požadavky na podklad zdiva pro omítky Měl by být rovný se zcela vyplněnými spárami mezi cihlami. Musí být suchý (max. vlhkost zdiva 6 %, v zimním období max. 4 %). Podklad se nesmí drolit. Nesmí být zmrzlý a voduodpuzující. Bez prachových částic a uvolněných kousků zdiva. Očištěný od škodlivých výkvětů (případné tmavé lokální zabarvení cihel, jež je způsobeno redukčním výpalem, nemá negativní vliv na kvalitu cihel). K zamezení vzniku trhlin v omítkách je nutné Povrch jiného stavebního materiálu (beton, polystyren, dřevo, ocel apod.) a jeho přechod na sousední zdivo opatřit výztužnou drátěnou nebo sklotextilní síťovinou s přesahem min. 100 mm. U zdiva ze zazubených cihel je v ostěních a v rozích stěn nutné drážky předem vyplnit maltou (pro zachování dobrých tepelněizolačních vlastností zdiva je vhodné použít tepelněizolační maltu), stejně jako případné díry a trhliny ve zdivu, a to alespoň 5 dnů před omítáním. Vnitřní omítky Vnitřní omítky se provádí nejdříve po dvou měsících od stavby (u broušeného zdiva možno dříve), když je zdicí malta dostatečně vyzrálá a vlhkost zdiva nepřekračuje stanovenou mez. Omítání se provádí ručním nebo strojním způsobem. V případě, že odchylky od rovinnosti stěn z cihelného zdiva jsou menší než 5 mm na lati dlouhé 2 m a spáry jsou promaltovány až do líce zdiva, bývají vnitřní omítky ve složení 10 až 15 mm jádrové (vápenocementové, vápenosádrové nebo cementové) omítky a 1 až 2 mm vápenocementového nebo vápenného štuku. Pokud jsou spáry po zdění hlubší než 10 mm, je nutno použít před jádrovou omítkou cementovou postřikovou maltu (tzv. špric ). Jestliže je podklad pro omítku suchý, je vhodné zdivo pro zvýšení lnavosti omítky navlhčit, ne však promočit! Pro vnitřní jádrové omítky lze použít vylehčené nebo tepelněizolační omítky, které jsou na dotek příjemně teplé. Vnější omítky Pro vnější omítky platí, že musí být prováděny alespoň dva měsíce po vnitřních omítkách, aby došlo k dostatečnému vysušení zdiva. Vnější omítky jsou vrstvené, neboť jsou přímo vystaveny klimatickým vlivům a musí odolávat působení vnějšího prostředí. Omítání se provádí ve třech vrstvách, ručním nebo strojním způsobem. Nejprve se nanáší spojovací vrstva z řídké cementové malty tzv. postřik. Postřik se provádí síťovitě s minimálním pokrytím 50 %. Pro postřik (tzv. špric ) se používá cementová nebo vápenocementová malta (spotřeba kolem 4 kg/m 2 ). Na jádro lze použít vápenocementovou nebo cementovou omítku o tloušťce alespoň 15 mm, lépe až 25 mm. Na zdivo ze svisle děrovaných cihelných bloků HELUZ, které má výborné tepelněizolační vlastnosti, je nejlepší používat omítku lehčenou nebo tepelněizolační se součinitelem tepelné vodivosti λ max. 0,13 W/mK. Povrchová vrstva se provádí z hydrofobizovaného vápenocementového štuku nebo šlechtěných omítek. Po vyzrání omítky (za jeden den vyzraje 1-2 mm tloušťky omítky) je možno provést nátěr ze silikonové, silikátové, disperzní nebo vápenné barvy. Uzavírací vrstva se z důvodu požadované prodyšnosti doporučuje provést z materiálů na silikátové nebo silikonové bázi, neboť materiály na bázi akrylátů povrch více uzavírají / Strana 17

18 TECHNICKÉ INFORMACE ZRÁNÍ OMÍTEK, PORUCHY OMÍTEK, TABULKY ODCHYLEK ROZMĚRŮ Zrání omítek V dnešní době se na stavbách důsledkem časově napjatých smluv na dodávku stavebního díla setkáváme s nereálnými požadavky na rychlost výstavby. Tím dochází k nedodržování technologických postupů. Omítky bývají prováděny na čerstvé zdivo a jednotlivé vrstvy omítek nestačí dostatečně vyzrát a vyschnout. Nedodržováním technologických postupů provádění zdiva, stropů, omítek a podlah může dojít k uzavření technologické uvnitř stavby a ta může později způsobit velkou škodu. Jednotlivé vrstvy omítek musí zrát určitou dobu. Postřik ( špric ) tvořící spojovací můstek mezi podkladem a první vrstvou omítky by měl zrát 2 až 3 dny, ostatní vrstvy omítek pak jeden den na jeden milimetr tloušťky omítky (nejméně však 14 dní i minimální tloušťce jedné vrstvy 10 mm). Doporučujeme udržovat vrstvu omítky v prvních dvou dnech ve vlhkém stavu, čímž zamezíme vzniku smršťovacích trhlin. Poruchy omítek Nepravidelně popraskaná omítka nedostatečně vyzrálá spodní vrstva před nanesením další vrstvy vysychání omítky v extrémně suchém prostředí bez vlhčení po dobu prvních dnů malta pro omítku s vysokým obsahem pojiva Téměř pravidelné prasklinky opisující spáry ve zdivu nadměrně vlhké zdivo (w m > 6 %) v době omítání příliš tenká vrstva jádrové omítky na zdivu vyzděném na obyčejnou maltu nevhodná jádrová omítka s příliš nízkou pevností v tahu neprodyšná uzavírací vrstva omítky ne zcela vyplněné ložné spáry až do líce zdiva Opadávání omítky špatně ošetřený povrch zdiva před omítáním vysoká vlhkost zdiva (odmrzání) neprodyšná uzavírací vrstva omítky Tvorba výkvětů přítomnost rozpustných sloučenin ve zdivu nadměrně vlhké zdivo (zatékání do zdiva, nedostatečná izolace proti zemní ) Kde hledat příčiny poruch omítek Vady omítek mohou mít mnoho příčin. Ty nejčastější lze stanovit velmi jednoduše. Patří k nim nadměrná vlhkost, tepelnětechnické vlastnosti konstrukce, nerovnoměrné sedání základové půdy, konstrukční vady a zejména nedodržení předepsané technologie provádění stavby. Na hlazených vnějších omítkách se objevují trhlinky, které můžeme eliminovat vložením sklotextilní síťoviny do jádrové omítky. Pásy síťoviny napínáme ve vodorovných pruzích odspodu objektu se svislým přesahem mezi pruhy cca 50 mm. Největšími dodavateli síťoviny jsou firmy VERTEX a LILIANA. Nadměrná vlhkost konstrukce vedoucí ke vzniku výkvětů může být způsobena vzlínáním zemní porušené hydroizolaci, zatékáním střešní krytinou, chybným detailem nebo jeho špatným provedením u svodu dešťové či splaškové vody, poruchou vodoinstalace, hnanými dešti nesprávné vnější povrchové úpravě obvodových stěn, odstřikující srážkovou vodou v oblasti soklu, říms a parapetů, vnitřními zdroji v kuchyních, koupelnách atd. Vynášením vodou rozpustných solí a vápenných sloučenin ze zdiva na jeho povrch vznikají na neomítnutém i omítnutém cihelném zdivu tzv. výkvěty. Zvýšená vlhkost ve zdivu uvolní soli a vynese je k povrchu zdiva ve směru difúzního toku. Na povrchu zdiva se vlhkost odpaří a zůstane solný či vápenný povlak výkvět. Výkvěty se musí z povrchu zdiva odstranit, neboť by v budoucnu mohly ovlivnit soudržnost omítky s podkladem. Při odstraňování výkvětů postupujeme následujícím způsobem 1. Nejprve odstraníme některou z výše uvedených příčin zvýšené zdiva. 2. Zdivo necháme dokonale vyschnout vlhkost zdiva by neměla být vyšší než 6 %, v zimě nesmí být vyšší než 4 % (ČSN Provádění zděných konstrukcí). 3. Ocelovým kartáčem odstraníme z povrchu zdiva veškeré povlaky, případné nečistoty či uvolněné kousky malty nebo cihel. Tento postup opakujeme s časovým odstupem (působením deště samovolně mizí alkalické a hořečnaté výkvěty). 4. Provedeme cementový postřik špric (100 % krytí podkladu není nutnou podmínkou) na napadených místech s přesahem 1 m na nenapadený podklad, pokud není v projektu předepsán postřik pro veškeré zdivo i bez výkvětů. 5. Po 2 až 3 dnech provedeme na vyzrálý cementový postřik omítky ve skladbě podle projektu a dodržíme dobu pro zrání jednotlivých vrstev. Cihly HELUZ, jež jsou určeny pouze pro omítané zdivo, podléhají stejně jako ostatní stavební materiály, zákonem předepsaným zkouškám. Zkoušky na výkvětotvornost prováděné podle ČSN Stanovení náchylnosti na tvorbu výkvětů, prokázaly obsah solí u cihel HELUZ buď jako žádný, nepatrný nebo neškodný pro omítané zdivo. tabulky odchylek rozměrů podle čsn en Rozměry délky: T1/T1+ T2/T R1/R1+ R2/R / Strana 18

19 TECHNICKÉ INFORMACE TABULKY ODCHYLEK ROZMĚRŮ, KOTVENÍ A UCHYCOVÁNÍ Rozměry šířky: T1/T1+ T2/T R1/R1+ R2/R Rozměry výšky: T1/T1+ T2/T R1/R1+ R2/R KOTVENÍ A UCHYCOVÁNÍ DO CIHELNÉHO ZDIVA Kotvení do cihelného zdiva je vzhledem k nehomogenitě základního materiálu (děrování cihel, porozitace střepu) vysoce specializovaná záležitost. Proto doporučujeme řešit případ od případu a v obzvláště složitých případech požádat specialistu o konzultaci, kterou lze doplnit ověřovacím měřením nosnosti zvoleného kotvení. Vzhledem k pevnostem cihelného střepu a pevnostem maltovin je kotvení a uchycování v děrovaných a voštinových cihlách omezeno pouze na dovolená statická zatížení. Dovolené tahové namáhání se v těchto materiálech pohybuje od 300 do 4000 N. Nedoporučuje se zachycovat dynamické síly! Pro uchycování se používají vždy plastové (nylonové) hmoždinky, pro kotvení ocelový svorník s plastovým nebo kovovým sítkem vlepený do chemické malty. Otvory pro kotvení a uchycování se vždy vrtají vrtačkou bez příklepu. Pro vrtání se používá spirálový vrták s válcovou stopkou osazený na břitu tvrdokovem (SK plátkem). Břit vrtáku je broušen pro vrtání, úhel čela je 0 stupňů. Obchodní název vrtáku do zdiva je UNI PLUS nebo UNIVERZÁL. POZOR! Při vrtání s příklepem se voštinové a dutinové cihly uvnitř vylamují a tím se podstatně snižuje únosnost hmoždinek a kotev! Hmoždinky plastové Používají se vždy s prodlouženou zónou rozevření - typ UX,FUR,S-H-R. Minimální hloubka uchycení v cihelném zdivu je minimálně osminásobek vrtaného průměru hmoždinky. Dovolená nosnost od 350 N do 650 N. Jde-li o neomítnuté zdivo a je-li možnost volby místa úchytu, doporučuje se pro zvýšení únosnosti hmoždinky vrtat kotevní otvor ve svislém zámku cihelných bloků nebo ve vodorovné spáře, jestliže byla použita alespoň vápenocementová malta. Hmoždinka UX se vyrábí v průměrech 5, 6, 8, 10,12 a 14 mm, jejich délky jsou 30, 35, 50, 60, 70 a 75 mm. Do hmoždinek UX lze použít vruty průměru o 2 až 3 mm menším než je průměr hmoždinky. Délka vrutu by měla být součtem tloušťky pevňovaného materiálu a délky hmoždinky plus 1,5-násobek průměru vrutu. Po ukončení montáže musí vždy vrut přesahovat konec hmoždinky o 1,5 průměru vrutu! Hmoždinka je určena pro předsazenou i průvlečnou montáž. Je vhodná pro drobné uchycování vybavovacích a zařizovacích předmětů, interiérových nenosných dekoračních konstrukcí a lehkého nábytku. Rámová hmoždinka FUR se vyrábí a dodává v kompletu vrut a plastová hmoždinka. Průměr hmoždinky je 8, 10 nebo 14 mm, celková délka 80 až 360 mm. Hmoždinkami FUR lze uchycovat průvlečnou montáží do tloušky pevňovaného materiálu až 240 mm. Jsou vhodné pro pevňování pomocných konstrukcí (rastrů) pro obklady na vnějším a vnitřním povrchu zděné konstrukce, kotvení nosné části vestavného nábytku apod. Pro požadované zátěže 800 až 1200 N se doporučuje minimální hloubka zakotvení 130 až 160 mm! Přichycování pomocí samořezných šroubů Pro uchycování okenních rámů a rozvodů drobných elektroinstalací nebo pro pevňování plochých kotev FD KSF určených pro kotvení příček lze s výhodou použít samořezné kalené šrouby FFS a FFSZ. Minimální hloubka zakotvení je 65 mm, předvrtání se provádí vrtákem průměru 6 mm ( nebo 5 mm). Šrouby, které se vyrábějí v délkách 72, 92, 112, 132, 152, 182 a 212 mm, se zašroubovávají přímo do předvrtaného otvoru v cihle. Šroub přenáší smykové síly do 500 N, tahová síla do 250 N. Kotvení pomocí chemické malty Jedná se o beznapěťové chemické kotvení, které k přenesení sil využívá co největší plochu cihelného střepu. Nosnost kotvy je proto přímo úměrná pevnosti cihelného střepu a hloubce zakotvení. Kotva se skládá ze závitové tyče M 8 až M 16, plastového nebo kovového sítka průměru 12, 14, 16 nebo 22 mm a chemické dvojsložkové vinylesterové malty FIS V 360S nebo polyesterové malty FIS P 360S. Minimální hloubka vývrtu pro zakotvení je 150 mm nebo 2/3 tloušťky stěny / Strana 19

20 TECHNICKÉ INFORMACE KOTVENÍ A UCHYCOVÁNÍ Postup montáže: Průměr kotevního otvoru pro vkládané sítko zvolit jako průměr závitové tyče plus minimálně 4 mm. Bez příklepu vyvrtat kotevní otvor potřebné hloubky. Prach z vývrtu vyfoukat proudem vzduchu. Vložit plastové nebo kovové sítko, které je na konci zaslepené ode dna směrem k hrdlu vývrtu natlačit pomocí směšovače (příp. prodlouženého směšovače) chemickou maltu. Otáčivým pohybem natlačit až ke dnu vývrtu odmaštěnou závitovou tyč. Začistit přebytečnou maltu na povrchu. V nastavené poloze nechat vytvrzovat po dobu 45 až 480 minut v závislosti na teplotě materiálu a prostředí. Kotvení vnitřních nosných a nenosných příček Plochá kotva FD KSF z korozivzdorné oceli se zazdívá do vodorovné maltové spáry v místě plánované příčky nebo se k již hotové stěně pevní jedním z následujících způsobů: Přišroubuje samořezným šroubem FFS 7,5 x 72 mm. Připevní pomocí plastové natloukací hmoždinky N. Přišroubuje šroubem s korozivzdornou úpravou do plastové hmoždinky UX a ohne se k zazdění do vodorovné spáry napojované příčky. Délka kotev je 200, 300 a 400 mm. Pro tlustší nosné příčky se používá dvojice plochých kotev vedle sebe. Chemická malta FIS P 360 S je určena pro vnitřní, pozor nesmí do vlhka a betonu! Chemická malta FIS V 360S nebo FIS VS 150C a FIS VS 300T je univerzální pro všechna prostředí a oproti FIS P vykazuje několikanásobnou pevnost. Chemické kotvení je vhodné pro kotvení umývadlových konzol, schodnic, zábradlí, mříží, rastrů odvětraných fasád na bázi skla a keramiky, výplní otvorů, markýz, rolet, světelných reklam, konstrukcí antén, žebříků, drobných ocelových konstrukcí, vedení potrubních instalací, zárubní průmyslových vrat apod. Chemické kotvení je vhodné pro kotvení umývadlových konzol, schodnic, zábradlí, mříží, rastrů odvětraných fasád na bázi skla a keramiky, výplní otvorů, markýz, rolet, světelných reklam, konstrukcí antén, žebříků, drobných ocelových konstrukcí, vedení potrubních instalací, zárubní průmyslových vrat apod. Přednosti chemické malty: spolehlivost podstatné zvýšení únosnosti kotvení dovolená nosnost v děrovaných a voštinových cihlách 2000 N snadná aplikace bez mokrých stavebních procesů ve všech polohách vývrtu. Pro kotvení dřevěných konstrukcí je určeno injektáží prodloužené sítko FIS HK. Systém distanční montáže Thermax 8/10 a Thermax 12/16 Je nový způsob kotvení přes tepelnou isolaci polystyrénu nebo skelných vláken s přerušeným tepelným mostem. Kotva neporuší isolační fasádu přenosem a následnou erozí způsobenou mrazem. Umožňuje kotvit markýzy, osvětlení, dešťové svody a dodatečné konstrukce jednoduchou a rychlou montáží bez speciálních nástrojů. Systém Thermax 16 je určen pro velká zatížení 2 až 3 kn! Rozměry a technické parametry všech zde uvedených upevňovacích prvků viz katalog a nebo Připevňování tepelných izolací Pro pevňování deskových nebo rohožových tepelných izolací se používají plastové hmoždinky s ocelovým rozpěrným vrutem typu TERMOZ SCREW průměr 10 mm s podložkou vnějšího průměru 60 mm nebo talířová hmoždinka s plastovým trnem šroubovacím Termoz 8 UZ. Tloušťka pevňované izolace 100 až 425 mm. V cihlách HELUZ se otvory pro hmoždinky vrtají bez příklepu! Celková minimální délka hmoždinky se rovná tloušťce izolace plus 100 mm. Dovolená výtažná síla je 250 N v tahu i ve střihu. Pozor, hmoždinky a narážecím trnem nejsou vhodné! / Strana 20

21 TECHNICKÉ INFORMACE DĚROVÁNÍ A DRÁŽKOVÁNÍ Děrování Instalační řemesla, především elektro, potřebují pro zabudování přístrojových krabic kruhové děrovače o průměru 20 až 152 mm. Kruhový děrovač lze použít s elektrickou vrtačkou, která má plynulou regulaci otáček. Jádro odvrtu se ručně vysekne sekáčem. Drážkování Drážkování je vyříznutí dvou rovnoběžných drážek diamantovými kotouči o průměru 150 mm. Hloubka řezu je max. 46 mm, vzdálenost řezů může být 10 až 50 mm. Po vyříznutí se jádro řezu odstraní sekáčem buďto ručně nebo sekáčem upnutým v elektrickém kladivu. Drážky se vyřezávají elektrickou drážkovačkou vybavenou odsáváním prachu / Strana 21

22 NOVINKA broušené cihelné bloky HELUZ FAMILY EN POUŽITÍ Tyto cihelné bloky HELUZ jsou určeny pro zdivo tloušťky 500 a 380 mm, splňují doporučené součinitele prostupu dle ČSN viz tabulka Tepelnětechnické údaje. ilustrativní výkresy Výhody snadné navrhování v komplexním systému HELUZ jednotný modulový systém styk svislých spár na pero a drážku bez maltování jednoduché a rychlé zdění nízká spotřeba malty vhodný keramický podklad pod omítku nízký difúzní odpor prostupu vodní páry nízký součinitel prostupu hygienická nezávadnost nasákavost inf % dle závodu Technické údaje Cihly - jednotlivé varianty PROGRAM ZELENÁ ÚSPORÁM HELUZ FAMILY 50 broušená HELUZ FAMILY 38 broušená Rozměry D x Š x V 247 x 500 x x 380 x 249 mm Výrobní závod HE HE Objemová hmotnost kg/m 3 Hmotnost průměrná inf. 18,1 13,8 kg Pevnost v tlaku 8 8 MPa Podíl vylehčení otvory inf % Zdivo Tloušťka zdiva mm Spotřeba cihel ks/m ,1 ks/m 3 Spotřeba malty celoplošné 10,9 8,3 l/m 2 Paleta 118 x 100 zafóliovaná ks Hmotnost palety prům. inf kg Požární odolnost (ČSN EN ) 1) REI 180 REI 120 Vzduchová neprůzvučnost 2) db Plošná hmotnost 3) kg/m 2 Směrná pracnost zdění 4) 1,22 0,86 Nh/m 2 1) s omítkou 2x15 mm (OH < 1300 kg/m 3 ) 2) Informativní vypočtené z výsledků měření výrobků v praxi. Vážená vzduchová neprůzvučnost pro jednovrstvé zdivo s oboustrannou omítkou (tl. vápenocementové omítky 2 x 15 mm, zdicí malta OH 750 kg/m 3 ). 3) broušené s lepidlem + 30 mm vnější tepelněizol. omítky + 5 mm štuk. omítky + 10 mm vnitřní VC omítky 4) s lepidlem/ lepidlem/heluz pěna; bez lešení * Tyto údaje budou dostupné v dohledné době na a TEPELNĚTECHNICKÉ údaje hmotnostní zdiva 0 % součinitel prostupu R m 2 K/W TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: 10 mm celoplošného celoplošného FAMILY 50 broušená celoplošného HE 0,15 0,16 0,16 HE 6,44 6,16 6,13 W/(mK) 0,085 celoplošné hmotnostní zdiva 0 % součinitel prostupu R m 2 K/W TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: 10 mm celoplošného celoplošného FAMILY 38 broušená celoplošného HE 0,19 0,21 0,21 HE 4,97 4,69 4,66 W/(mK) 0,085 celoplošné hmotnostní zdiva 1 % součinitel prostupu R m 2 K/W = vápenocementová omítka λ = 0,88 W/m.K TO = tepelněizolační omítka λ = 0,10 W/m.K TM = tepelněizolační malta λ = 0,20 W/m.K krycí štuk λ = 0,88 W/m.K TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: 10 mm celoplošného celoplošného FAMILY 50 broušená celoplošného HE 0,15 0,16 0,16 HE 6,30 6,02 5,99 = ekvivalentní návrhová hodnota tepelné vodivosti DB = Dolní Bukovsko HE = Hevlín LI = Libochovice W/(mK) 0,085 celoplošné hmotnostní zdiva 1 % součinitel prostupu R m 2 K/W TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: 10 mm celoplošného celoplošného FAMILY 38 broušená celoplošného HE 0,20 0,21 0,21 HE 4,87 4,58 4,55 W/(mK) Doplňkové cihly pro HELUZ FAMILY (50-K, 50-K-1/2, 38-K, 38-K-1/2) se pravují do výroby. Pro snadné a rychlé zdění lze cihly upravit řezáním. 0,085 celoplošné další stavebně-fyzikální (ČSN EN 1745) faktor difúzního odporu µ = 5/10 měrná tepelná kapacita neomítnutého zdiva c = 1,0 kj/kg.k HELUZ FAMILY 50-K-1/ / Strana 22

23 Broušené cihelné bloky pro zdivo tloušťky 49 cm EN POUŽITÍ Tyto cihelné bloky HELUZ jsou určeny pro zdivo tloušťky 490 mm, splňují doporučené součinitele prostupu dle ČSN viz tabulka Tepelnětechnické údaje. ilustrativní výkres Výhody snadné navrhování v komplexním systému HELUZ jednotný modulový systém styk svislých spár na pero a drážku bez maltování jednoduché a rychlé zdění nízká spotřeba malty vhodný keramický podklad pod omítku nízký difúzní odpor prostupu vodní páry nízký součinitel prostupu hygienická nezávadnost nasákavost inf % dle závodu Technické údaje Cihly - jednotlivé varianty PROGRAM ZELENÁ ÚSPORÁM HELUZ THERMO STI 49 broušená Rozměry D x Š x V 247 x 490 x 249 mm Výrobní závod HE LI Objemová hmotnost kg/m 3 Hmotnost průměrná inf. 18,1 18,7 kg Pevnost v tlaku 8 8 MPa Podíl vylehčení otvory inf % Zdivo Tloušťka zdiva 490 mm Spotřeba cihel 16 ks/m 2 32,7 ks/m 3 Spotřeba malty 5,9 l/m 2 celoplošné 10,6 l/m 2 HELUZ pěna 5 m 2 /dóza Paleta 118 x 100 zafóliovaná 60 ks Hmotnost palety prům. inf kg Požární odolnost (ČSN EN ) 1) REI 180 Vzduchová neprůzvučnost 2) 48 db Plošná hmotnost 3) kg/m 2 Směrná pracnost zdění 4) 1,05/1,15/0,78 1) s omítkou 2x15 mm (OH < 1300 kg/m 3 3) ) broušené s lepidlem + 30 mm vnější tepelněizol. omítky + 5 mm štuk. omítky + 10 mm vnitřní VC omítky 2) 4) Informativní vypočtené z výsledků měření výrobků v praxi. Vážená vzduchová neprůzvučnost pro s lepidlem/ lepidlem/heluz pěna; bez lešení jednovrstvé zdivo s oboustrannou omítkou (tl. vápenocementové omítky 2 x 15 mm, zdicí malta OH 750 kg/m 3 ). TEPELNĚTECHNICKÉ údaje hmotnostní zdiva 0 % součinitel prostupu R m 2 K/W TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: 10 mm celoplošného (HELUZ pěna) celoplošného (HELUZ pěna) THERMO STI 49 broušená celoplošného (HELUZ pěna) HE 0,19 0,18 0,19 0,19 0,20 0,19 0,100 LI 0,19 0,19 0,20 0,20 0,20 0,20 0,105 HE 5,14 5,24 4,96 5,06 4,93 5,02 0,100 LI 4,98 5,07 4,79 4,88 4,76 4,85 0,105 W/(mK) celoplošné hmotnostní zdiva 1 % součinitel prostupu R m 2 K/W TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: 10 mm celoplošného (HELUZ pěna) celoplošného (HELUZ pěna) THERMO STI 49 broušená celoplošného (HELUZ pěna) HE 0,20 0,19 0,20 0,20 0,21 0,20 0,105 LI 0,20 0,20 0,21 0,21 0,21 0,21 0,110 HE 4,90 4,99 4,72 4,81 4,69 4,77 0,105 LI 4,74 4,82 4,56 4,64 4,52 4,60 0,110 W/(mK) celoplošné = vápenocementová omítka λ = 0,88 W/m.K TO = tepelněizolační omítka λ = 0,15 W/m.K TM = tepelněizolační malta λ = 0,20 W/m.K krycí štuk λ = 0,88 W/m.K = ekvivalentní návrhová hodnota tepelné vodivosti DB = Dolní Bukovsko HE = Hevlín LI = Libochovice další stavebně-fyzikální (ČSN EN 1745) faktor difúzního odporu µ = 5/10 měrná tepelná kapacita neomítnutého zdiva c = 1,0 kj/kg.k / Strana 23

24 Cihelné bloky pro zdivo tloušťky 49 cm EN POUŽITÍ Tyto cihelné bloky HELUZ jsou určeny pro zdivo tloušťky 490 mm, splňují doporučené součinitele prostupu dle ČSN viz tabulka Tepelnětechnické údaje. ilustrativní výkres Výhody snadné navrhování v komplexním systému HELUZ jednotný modulový systém styk svislých spár na pero a drážku bez maltování jednoduché a rychlé zdění nízká spotřeba malty vhodný keramický podklad pod omítku nízký difúzní odpor prostupu vodní páry nízký součinitel prostupu hygienická nezávadnost nasákavost inf % dle závodu Technické údaje Cihly - jednotlivé varianty PROGRAM ZELENÁ ÚSPORÁM HELUZ THERMO STI 49 Rozměry D x Š x V 247 x 490 x 238 mm Výrobní závod HE LI Objemová hmotnost kg/m 3 Hmotnost průměrná inf. 17,3 17,9 kg Pevnost v tlaku 8 8 MPa Podíl vylehčení otvory inf % Zdivo Tloušťka zdiva 490 mm Spotřeba cihel 16 ks/m 2 32,7 ks/m 3 Spotřeba malty 46 l/m 2 Paleta 118 x 100 zafóliovaná 60 ks Hmotnost palety prům. inf kg Požární odolnost (ČSN EN ) 1) REI 180 Vzduchová neprůzvučnost 2) 48 db Plošná hmotnost 3) kg/m 2 Směrná pracnost zdění 4) 1,4 Nh/m 2 1) s omítkou 2x15 mm (OH < 1300 kg/m 3 3) ) nebroušené s TM maltou + 30 mm vnější tepelněizol. omítky + 5 mm štuk. omítky + 10 mm vnitřní VC omítky 2) 4) Informativní vypočtené z výsledků měření výrobků v praxi. Vážená vzduchová neprůzvučnost pro bez lešení jednovrstvé zdivo s oboustrannou omítkou (tl. vápenocementové omítky 2 x 15 mm, zdicí malta OH 750 kg/m 3 ). TEPELNĚTECHNICKÉ údaje hmotnostní zdiva 0 % TO vnější: 30 mm + 5 mm krycí štuk, omítka vnitřní: 10 mm na MVC na MVC na MVC W/(mK) součinitel prostupu R m 2 K/W THERMO 49 STI HE 0,19 0,23 0,20 0,24 0,20 0,24 0,105 LI 0,20 0,23 0,20 0,24 0,21 0,24 0,105 HE 5,06 4,25 4,88 4,07 4,84 4,04 0,125 LI 4,91 4,14 4,72 3,96 4,69 3,93 0,125 TM MVC hmotnostní zdiva 1 % TO vnější: 30 mm + 5 mm krycí štuk, omítka vnitřní: 10 mm na MVC na MVC na MVC W/(mK) součinitel prostupu R m 2 K/W THERMO 49 STI HE 0,20 0,23 0,21 0,24 0,21 0,25 0,110 LI 0,21 0,24 0,21 0,25 0,22 0,25 0,110 HE 4,84 4,10 4,66 3,91 4,62 3,88 0,130 LI 4,68 3,98 4,50 3,80 4,47 3,77 0,135 TM = tepelněizolační malta λ = 0,20 W/m.K krycí štuk λ = 0,88 W/m.K = ekvivalentní návrhová hodnota tepelné vodivosti TM MVC další stavebně-fyzikální (ČSN EN 1745) faktor difúzního odporu µ = 5/10 měrná tepelná kapacita neomítnutého zdiva c = 1,0 kj/kg.k / Strana 24

25 Doplňky pro zdivo šíře 49 cm EN DOPLŇKOVÉ CIHLY a varianty cihla krajová k oknům a dveřím (K) cihla krajová poloviční (K-1/2) cihla nízká (N) ilustrativní výkresy HELUZ THERMO STI 49 K broušená K-1/2 broušená Rozměry D x Š x V 247 x 490 x x 490 x 249 mm Výrobní závod HE LI HE LI Objemová hmotnost kg/m 3 Hmotnost průměrná inf. 18,1 18,4 9,8 9,9 kg Pevnost v tlaku MPa Paleta 118 x 100 zafóliovaná ks Hmotnost palety prům. inf kg HELUZ THERMO STI 49 K K-1/2 N Rozměry D x Š x V 247 x 490 x x 490 x x 490 x 155 mm Výrobní závod HE LI HE LI HE Objemová hmotnost kg/m 3 Hmotnost průměrná inf. 17,3 17,6 9,3 9,5 11,3 kg Pevnost v tlaku MPa Paleta 118 x 100 zafóliovaná ks Hmotnost palety prům. inf kg / Strana 25

26 Broušené cihelné bloky pro zdivo tloušťky 44 cm EN POUŽITÍ Tyto cihelné bloky HELUZ jsou určeny pro zdivo tloušťky 440 mm, splňují doporučené součinitele prostupu dle ČSN viz tabulka Tepelnětechnické údaje. ilustrativní výkres Výhody snadné navrhování v komplexním systému HELUZ jednotný modulový systém styk svislých spár na pero a drážku bez maltování jednoduché a rychlé zdění nízká spotřeba malty vhodný keramický podklad pod omítku nízký difúzní odpor prostupu vodní páry nízký součinitel prostupu hygienická nezávadnost nasákavost inf % dle závodu Technické údaje Cihly - jednotlivé varianty PROGRAM ZELENÁ ÚSPORÁM HELUZ THERMO STI 44 broušená HELUZ PLUS 44 broušená P15 44 broušená Rozměry D x Š x V 247 x 440 x 249 mm Výrobní závod HE LI HE HE LI DB HE Objemová hmotnost kg/m 3 Hmotnost průměrná inf. 15,7 16,8 16,2 16,2 17,6 18,4 18,7 kg Pevnost v tlaku MPa Podíl vylehčení otvory inf % Zdivo Tloušťka zdiva 440 mm Spotřeba cihel 16 ks/m 2 36,4 ks/m 3 Spotřeba malty 5,3 l/m 2 celoplošné 9,6 l/m 2 HELUZ pěna 5 m 2 /dóza Paleta 134 x 100 zafóliovaná 72 ks Hmotnost palety prům. inf kg Požární odolnost (ČSN EN ) 1) REI 180 Vzduchová neprůzvučnost 2) db Plošná hmotnost 3) kg/m 2 Směrná pracnost zdění 4) 0,894/0,98/0,65 Nh/m 2 1) s omítkou 2x15 mm (OH < 1300 kg/m 3 3) ) broušené s lepidlem + 30 mm vnější tepelněizol. omítky + 5 mm štuk. omítky + 10 mm vnitřní VC omítky 2) 4) Informativní vypočtené z výsledků měření výrobků v praxi. Vážená vzduchová neprůzvučnost pro s lepidlem/ lepidlem/heluz pěna; bez lešení jednovrstvé zdivo s oboustrannou omítkou (tl. vápenocementové omítky 2 x 15 mm, zdicí malta OH 750 kg/m 3 ). TEPELNĚTECHNICKÉ údaje hmotnostní zdiva 0 % součinitel prostupu R m 2 K/W hmotnostní zdiva 1 % součinitel prostupu R m 2 K/W TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: 10 mm = vápenocementová omítka λ = 0,88 W/m.K TO = tepelněizolační omítka λ = 0,15 W/m.K TM = tepelněizolační malta λ = 0,20 W/m.K TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: λ 10 mm U W/(mK) krycí štuk λ = 0,88 W/m.K = ekvivalentní návrhová hodnota tepelné vodivosti DB = Dolní Bukovsko HE = Hevlín LI = Libochovice TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: λ 10 mm U W/(mK) další stavebně-fyzikální (ČSN EN 1745) faktor difúzního odporu µ = 5/10 měrná tepelná kapacita neomítnutého zdiva c = 1,0 kj/kg.k THERMO STI 44 broušená PLUS 44 broušená P15 44 broušená HE 0,21 0,20 0,22 0,21 0,22 0,21 0,100 0,25 0,25 0,26 0,26 0,27 0,26 0,125 0,30 0,30 0,32 0,32 0,33 0,32 0,155 LI 0,21 0,21 0,22 0,22 0,23 0,22 0,105 0,25 0,25 0,27 0,26 0,27 0,27 0,125 DB 0,27 0,27 0,28 0,28 0,29 0,28 0,135 HE 4,64 4,73 4,46 4,54 4,42 4,51 0,100 3,80 3,86 3,62 3,68 3,59 3,64 0,125 3,12 3,16 2,93 2,97 2,90 2,94 0,150 LI 4,49 4,57 4,31 4,39 4,27 4,35 0,105 3,76 3,82 3,58 3,63 3,54 3,60 0,125 DB 3,52 3,57 3,34 3,39 3,31 3,36 0,135 TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: 10 mm TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: 10 mm W/(mK) TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: 10 mm W/(mK) THERMO STI 44 broušená PLUS 44 broušená P15 44 broušená HE 0,22 0,21 0,23 0,22 0,23 0,22 0,105 0,26 0,26 0,28 0,27 0,28 0,28 0,130 0,33 0,32 0,35 0,34 0,35 0,35 0,165 LI 0,22 0,22 0,23 0,23 0,24 0,23 0,110 0,27 0,26 0,28 0,28 0,29 0,28 0,135 DB 0,29 0,28 0,30 0,30 0,31 0,30 0,145 HE 4,43 4,50 4,24 4,32 4,21 4,29 0,105 3,62 3,67 3,43 3,48 3,40 3,45 0,130 2,90 2,94 2,71 2,75 2,68 2,72 0,165 LI 4,28 4,35 4,09 4,17 4,06 4,13 0,110 3,55 3,60 3,37 3,42 3,34 3,39 0,130 DB 3,31 3,35 3,13 3,17 3,09 3,14 0,145 W/(mK) celoplošné W/(mK) celoplošné / Strana 26

27 Cihelné bloky pro zdivo tloušťky 44 cm EN POUŽITÍ Tyto cihelné bloky HELUZ jsou určeny pro zdivo tloušťky 440 mm, splňují doporučené součinitele prostupu dle ČSN viz tabulka Tepelnětechnické údaje. ilustrativní výkres Výhody snadné navrhování v komplexním systému HELUZ jednotný modulový systém styk svislých spár na pero a drážku bez maltování jednoduché a rychlé zdění nízká spotřeba malty vhodný keramický podklad pod omítku nízký difúzní odpor prostupu vodní páry nízký součinitel prostupu hygienická nezávadnost nasákavost inf % dle závodu Technické údaje Cihly - jednotlivé varianty PROGRAM ZELENÁ ÚSPORÁM HELUZ THERMO STI 44 HELUZ PLUS 44 HELUZ P15 44 Rozměry D x Š x V 247 x 440 x 238 mm Výrobní závod HE LI HE HE LI LI DB HE Objemová hmotnost kg/m 3 Hmotnost průměrná inf. 15,0 16,0 15,5 15,5 16,8 16,8 17,6 17,8 kg Pevnost v tlaku MPa Podíl vylehčení otvory inf % Zdivo Tloušťka zdiva 440 mm Spotřeba cihel 16 ks/m 2 36,4 ks/m 3 Spotřeba malty 42 l/m 2 Paleta 134 x 100 zafóliovaná 72 ks Hmotnost palety prům. inf kg Požární odolnost (ČSN EN ) 1) REI 180 Vzduchová neprůzvučnost 2) db Plošná hmotnost 3) kg/m 2 Směrná pracnost zdění 4) 1,3 Nh/m 2 1) s omítkou 2x15 mm (OH < 1300 kg/m 3 3) ) nebroušené s TM maltou + 30 mm vnější tepelněizol. omítky + 5 mm štuk. omítky + 10 mm vnitřní VC omítky 2) 4) Informativní vypočtené z výsledků měření výrobků v praxi. Vážená vzduchová neprůzvučnost pro bez lešení jednovrstvé zdivo s oboustrannou omítkou (tl. vápenocementové omítky 2 x 15 mm, zdicí malta OH 750 kg/m 3 ). TEPELNĚTECHNICKÉ údaje hmotnostní zdiva 0 % TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: 10 mm TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: 10 mm W/(mK) W/(mK) TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: 10 mm W/(mK) součinitel prostupu tepelný odpor R m 2 K/W HELUZ THERMO STI 44 HELUZ PLUS 44 HELUZ P15 44 HE 0,21 0,25 0,22 0,26 0,22 0,26 0,105 0,25 0,29 0,27 0,31 0,27 0,31 0,125 0,30 0,35 0,32 0,37 0,32 0,38 0,155 LI 0,22 0,26 0,23 0,27 0,23 0,27 0,105 0,26 0,29 0,27 0,31 0,27 0,31 0,125 DB 0,27 0,31 0,29 0,33 0,29 0,33 0,135 HE 4,57 3,84 4,38 3,66 4,35 3,62 0,125 3,78 3,27 3,60 3,09 3,56 3,05 0,145 3,13 2,71 2,94 2,52 2,91 2,49 0,180 LI 4,43 3,74 4,24 3,56 4,21 3,53 0,125 3,74 3,24 3,56 3,06 3,52 3,02 0,150 DB 3,51 3,07 3,33 2,89 3,30 2,85 0,155 TM MVC hmotnostní zdiva 1 % TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: 10 mm TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: 10 mm W/(mK) W/(mK) TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: 10 mm W/(mK) součinitel prostupu tepelný odpor R m 2 K/W HELUZ THERMO STI 44 HELUZ PLUS 44 HELUZ P15 44 HE 0,22 0,26 0,23 0,27 0,23 0,27 0,110 0,27 0,30 0,28 0,32 0,28 0,32 0,135 0,32 0,37 0,34 0,39 0,35 0,40 0,165 LI 0,23 0,27 0,24 0,28 0,24 0,28 0,110 0,27 0,31 0,28 0,32 0,29 0,33 0,135 DB 0,29 0,32 0,30 0,35 0,31 0,35 0,145 HE 4,37 3,70 4,18 3,52 4,15 3,48 0,130 3,60 3,14 3,42 2,95 3,38 2,92 0,155 2,92 2,55 2,73 2,36 2,70 2,33 0,190 LI 4,23 3,60 4,04 3,42 4,01 3,38 0,135 3,54 3,09 3,36 2,91 3,32 2,87 0,155 DB 3,31 2,91 3,12 2,73 3,09 2,69 0,165 = vápenocementová omítka λ = 0,88 W/m.K MVC = vápenocementová malta λ = 0,86 W/m.K TO = tepelněizolační omítka λ = 0,15 W/m.K TM = tepelněizolační malta λ = 0,20 W/m.K krycí štuk λ = 0,88 W/m.K = ekvivalentní návrhová hodnota tepelné vodivosti DB = Dolní Bukovsko HE = Hevlín LI = Libochovice další stavebně-fyzikální (ČSN EN 1745) faktor difúzního odporu µ = 5/10 měrná tepelná kapacita neomítnutého zdiva c = 1,0 kj/kg.k TM MVC / Strana 27

28 Doplňky pro zdivo tloušťky 44 cm EN celé CIHLY varianty ilustrativní výkresy HELUZ THERMO STI 44 HELUZ PLUS 44 HELUZ P15 44 DOPLŇKOVÉ CIHLY a varianty cihla krajová k oknům a dveřím (K) cihla krajová poloviční k oknům a dveřím (K-1/2) cihla rohová (R) cihla rohová s maltovací kapsou (P15 R) délka a = 436 cihla poloviční (P15 1/2) cihla nízká (N) cihla rohová R 135 základní rohová tvarovka HELUZ THERMO STI 44 K broušená K-1/2 broušená R broušená Rozměry D x Š x V 247 x 440 x x 440 x x 440 x 249 mm Výrobní závod HE LI HE LI HE LI Objemová hmotnost kg/m 3 Hmotnost průměrná inf. 16,2 16,8 8,8 9,0 13,0 13,7 kg Pevnost v tlaku MPa Paleta 134 x 100 zafóliovaná ks Hmotnost palety prům. inf kg HELUZ THERMO STI 44 K K-1/2 R N Rozměry D x Š x V 247 x 440 x x 440 x x 440 x x 440 x 155 mm Výrobní závod HE LI HE LI HE LI HE Objemová hmotnost kg/m 3 Hmotnost průměrná inf. 15,5 16,0 8,4 8,6 12,4 13,1 9,8 kg Pevnost v tlaku MPa Paleta 134 x 100 zafóliovaná ks Hmotnost palety prům. inf kg HELUZ PLUS 44 K broušená K-1/2 broušená R broušená Rozměry D x Š x V 247 x 440 x x 440 x x 440 x 249 mm Výrobní závod HE LI DB DB HE LI DB DB HE LI DB DB Objemová hmotnost kg/m 3 Hmotnost průměrná inf. 16,0 16,5 17,9 17,9 8,6 9,3 9,6 9,6 12,5 13,3 14,1 14,1 kg Pevnost v tlaku MPa Paleta 134 x 100 zafóliovaná ks Hmotnost palety prům. inf kg šířka b = 190 délka a = 305 šířka b = / Strana 28

29 Doplňky pro zdivo tloušťky 44 cm EN DOPLŇKOVÉ CIHLY a varianty HELUZ PLUS 44 K K-1/2 R N Rozměry D x Š x V 247 x 440 x x 440 x x 440 x x 440 x 155 mm Výrobní závod HE LI DB DB HE LI DB DB HE LI DB DB HE Objemová hmotnost kg/m 3 Hmotnost průměrná inf. 15,3 15,8 17,1 17,1 8,2 8,9 9,2 9,2 11,9 12,7 13,5 13,5 10,1 kg Pevnost v tlaku MPa Paleta 134 x 100 zafóliovaná ks Hmotnost palety prům. inf kg HELUZ P /2 R (s kapsou) Rozměry D x Š x V 125 x 440 x x 440 x 238 mm Výrobní závod HE HE Objemová hmotnost kg/m 3 Hmotnost průměrná inf. 9,7 13,5 kg Pevnost v tlaku MPa Paleta 134 x 100 zafóliovaná ks Hmotnost palety prům. inf kg * HELUZ 44 R 135 broušená R 135 Základní rohová tvarovka broušená Základní rohová tvarovka Rozměry D x Š x V 436 x 190 x x 190 x x 200 x x 200 x 238 mm Výrobní závod DB DB Objemová hmotnost kg/m 3 Hmotnost průměrná inf. 15,9 15,2 12,3 11,8 kg Pevnost v tlaku MPa Paleta 134 x 100 zafóliovaná 48 ks Hmotnost palety prům. inf kg * Lze použít u všech variant cihel / Strana 29

30 Broušené cihelné bloky pro zdivo tloušťky 40 cm EN POUŽITÍ Tyto cihelné bloky HELUZ jsou určeny pro zdivo tloušťky 400 mm, splňují doporučené součinitele prostupu dle ČSN viz tabulka Tepelnětechnické údaje. ilustrativní výkres Výhody snadné navrhování v komplexním systému HELUZ jednotný modulový systém styk svislých spár na pero a drážku bez maltování jednoduché a rychlé zdění nízká spotřeba malty vhodný keramický podklad pod omítku nízký difúzní odpor prostupu vodní páry nízký součinitel prostupu hygienická nezávadnost nasákavost inf % dle závodu Technické údaje Cihly - jednotlivé varianty HELUZ STI 40 broušená HELUZ PLUS 40 broušená P15 40 broušená Rozměry D x Š x V 247 x 400 x 249 mm Výrobní závod HE LI HE LI DB HE Objemová hmotnost kg/m 3 Hmotnost průměrná inf. 14,3 16,0 14,8 15,3 16,2 17,7 kg Pevnost v tlaku MPa Podíl vylehčení otvory inf % Zdivo Tloušťka zdiva 400 mm Spotřeba cihel 16 ks/m 2 40,0 ks/m 3 Spotřeba malty 4,8 l/m 2 celoplošné 8,7 l/m 2 HELUZ pěna 5 m 2 /dóza Paleta 118 x 100 zafóliovaná 72 ks Hmotnost palety prům. inf kg Požární odolnost (ČSN EN ) 1) REI 120 Vzduchová neprůzvučnost 2) db Plošná hmotnost 3) kg/m 2 Směrná pracnost zdění 4) 0,821/0,9/0,61 Nh/m 2 1) s omítkou 2x15 mm (OH < 1300 kg/m 3 3) ) broušené s lepidlem + 30 mm vnější tepelněizol. omítky + 5 mm štuk. omítky + 10 mm vnitřní VC omítky 2) 4) Informativní vypočtené z výsledků měření výrobků v praxi. Vážená vzduchová neprůzvučnost pro s lepidlem/ lepidlem/heluz pěna; bez lešení jednovrstvé zdivo s oboustrannou omítkou (tl. vápenocementové omítky 2 x 15 mm, zdicí malta OH 750 kg/m 3 ). TEPELNĚTECHNICKÉ údaje hmotnostní zdiva 0 % součinitel prostupu R m 2 K/W hmotnostní zdiva 1 % součinitel prostupu R m 2 K/W TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: 10 mm = vápenocementová omítka λ = 0,88 W/m.K TO = tepelněizolační omítka λ = 0,15 W/m.K TM = tepelněizolační malta λ = 0,20 W/m.K TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: λ 10 mm U W/(mK) krycí štuk λ = 0,88 W/m.K = ekvivalentní návrhová hodnota tepelné vodivosti DB = Dolní Bukovsko HE = Hevlín LI = Libochovice TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: λ 10 mm U W/(mK) další stavebně-fyzikální (ČSN EN 1745) faktor difúzního odporu µ = 5/10 měrná tepelná kapacita neomítnutého zdiva c = 1,0 kj/kg.k STI 40 broušená PLUS 40 broušená P15 40 broušená HE 0,23 0,22 0,24 0,23 0,24 0,23 0,100 0,27 0,27 0,29 0,28 0,29 0,29 0,125 0,33 0,33 0,35 0,35 0,36 0,35 0,155 LI 0,23 0,23 0,24 0,24 0,25 0,24 0,105 0,28 0,27 0,29 0,29 0,29 0,29 0,125 DB 0,29 0,29 0,31 0,31 0,31 0,31 0,135 HE 4,24 4,32 4,05 4,13 4,02 4,10 0,100 3,48 3,53 3,29 3,35 3,26 3,31 0,125 2,85 2,89 2,67 2,71 2,64 2,67 0,150 LI 4,10 4,18 3,92 3,99 3,88 3,96 0,105 3,44 3,49 3,26 3,31 3,22 3,27 0,125 DB 3,22 3,27 3,04 3,09 3,01 3,05 0,135 TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: 10 mm TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: 10 mm W/(mK) TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: 10 mm W/(mK) STI 40 broušená PLUS 40 broušená P15 40 broušená HE 0,24 0,23 0,25 0,24 0,25 0,25 0,105 0,29 0,28 0,30 0,30 0,31 0,30 0,130 0,35 0,35 0,38 0,37 0,38 0,38 0,165 LI 0,25 0,24 0,26 0,25 0,26 0,25 0,110 0,29 0,29 0,31 0,30 0,31 0,31 0,135 DB 0,31 0,31 0,33 0,33 0,34 0,33 0,145 HE 4,04 4,11 3,86 3,93 3,83 3,90 0,105 3,31 3,35 3,12 3,17 3,09 3,14 0,130 2,65 2,69 2,47 2,51 2,44 2,47 0,165 LI 3,91 3,97 3,72 3,79 3,69 3,76 0,110 3,25 3,30 3,07 3,11 3,03 3,08 0,130 DB 3,03 3,07 2,85 2,89 2,81 2,85 0,145 W/(mK) celoplošné W/(mK) celoplošné / Strana 30

31 Cihelné bloky pro zdivo tloušťky 40 cm EN POUŽITÍ Tyto cihelné bloky HELUZ jsou určeny pro zdivo tloušťky 400 mm, splňují požadované součinitele prostupu dle ČSN viz tabulka Tepelnětechnické údaje. ilustrativní výkres Výhody snadné navrhování v komplexním systému HELUZ jednotný modulový systém styk svislých spár na pero a drážku bez maltování jednoduché a rychlé zdění nízká spotřeba malty vhodný keramický podklad pod omítku nízký difúzní odpor prostupu vodní páry nízký součinitel prostupu hygienická nezávadnost nasákavost inf % dle závodu Technické údaje Cihly - jednotlivé varianty HELUZ STI 40 HELUZ PLUS 40 HELUZ P15 40 Rozměry D x Š x V 247 x 400 x 238 mm Výrobní závod HE LI HE LI DB HE Objemová hmotnost kg/m 3 Hmotnost průměrná inf. 13,6 15,3 14,1 14,6 15,5 16,9 kg Pevnost v tlaku MPa Podíl vylehčení otvory inf % Zdivo Tloušťka zdiva 400 mm Spotřeba cihel 16 ks/m 2 40,0 ks/m 3 Spotřeba malty 38 l/m 2 Paleta 118 x 100 zafóliovaná 72 ks Hmotnost palety prům. inf kg Požární odolnost (ČSN EN ) 1) REI 120 Vzduchová neprůzvučnost 2) db Plošná hmotnost 3) kg/m 2 Směrná pracnost zdění 4) 1,21 Nh/m 2 1) s omítkou 2x15 mm (OH < 1300 kg/m 3 3) ) nebroušené s TM maltou + 30 mm vnější tepelněizol. omítky + 5 mm štuk. omítky + 10 mm vnitřní VC omítky 2) 4) Informativní vypočtené z výsledků měření výrobků v praxi. Vážená vzduchová neprůzvučnost pro bez lešení jednovrstvé zdivo s oboustrannou omítkou (tl. vápenocementové omítky 2 x 15 mm, zdicí malta OH 750 kg/m 3 ). TEPELNĚTECHNICKÉ údaje hmotnostní zdiva 0 % součinitel prostupu tepelný odpor R m 2 K/W TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: 10 mm TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: λ 10 mm U W/(mK) W/(mK) TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: 10 mm HELUZ STI 40 HELUZ PLUS 40 HELUZ P15 40 HE 0,23 0,27 0,24 0,29 0,24 0,29 0,105 0,28 0,32 0,29 0,34 0,29 0,34 0,125 0,33 0,38 0,35 0,41 0,36 0,41 0,155 LI 0,24 0,28 0,25 0,29 0,25 0,30 0,105 0,28 0,32 0,29 0,34 0,30 0,34 0,125 DB 0,30 0,34 0,31 0,36 0,32 0,36 0,135 HE 4,17 3,51 3,99 3,33 3,95 3,29 0,125 3,45 2,99 3,27 2,81 3,24 2,77 0,145 2,86 2,48 2,68 2,30 2,65 2,26 0,180 LI 4,04 3,42 3,86 3,24 3,83 3,20 0,125 3,42 2,97 3,24 2,78 3,20 2,75 0,150 DB 3,21 2,81 3,03 2,63 3,00 2,59 0,155 W/(mK) TM MVC hmotnostní zdiva 1 % TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: 10 mm TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: λ 10 mm U W/(mK) W/(mK) TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: 10 mm W/(mK) součinitel prostupu tepelný odpor R m 2 K/W HELUZ STI 40 HELUZ PLUS 40 HELUZ P15 40 HE 0,24 0,28 0,25 0,30 0,25 0,30 0,110 0,29 0,33 0,30 0,35 0,31 0,35 0,135 0,35 0,40 0,38 0,43 0,38 0,44 0,165 LI 0,25 0,29 0,26 0,31 0,26 0,31 0,110 0,29 0,33 0,31 0,36 0,31 0,36 0,135 DB 0,31 0,35 0,33 0,38 0,34 0,38 0,145 HE 3,99 3,38 3,81 3,20 3,77 3,17 0,130 3,29 2,87 3,11 2,69 3,08 2,65 0,155 2,67 2,34 2,49 2,15 2,45 2,12 0,190 LI 3,86 3,29 3,68 3,11 3,65 3,07 0,135 3,24 2,83 3,06 2,65 3,02 2,61 0,155 DB 3,03 2,67 2,84 2,48 2,81 2,45 0,165 = vápenocementová omítka λ = 0,88 W/m.K MVC = vápenocementová malta λ = 0,86 W/m.K TO = tepelněizolační omítka λ = 0,15 W/m.K TM = tepelněizolační malta λ = 0,20 W/m.K krycí štuk λ = 0,88 W/m.K = ekvivalentní návrhová hodnota tepelné vodivosti DB = Dolní Bukovsko HE = Hevlín LI = Libochovice další stavebně-fyzikální (ČSN EN 1745) faktor difúzního odporu µ = 5/10 měrná tepelná kapacita neomítnutého zdiva c = 1,0 kj/kg.k TM MVC / Strana 31

32 Doplňky pro zdivo tloušťky 40 cm EN CELÉ CIHLY VARIANTY ilustrativní výkresy HELUZ THERMO STI 40 HELUZ PLUS 40 HELUZ P15 40 DOPLŇKOVÉ CIHLY a varianty cihla krajová k oknům a dveřím (K) cihla krajová poloviční k oknům a dveřím (K-1/2) cihla rohová (R) cihla rohová s maltovací kapsou (P15 R) cihla poloviční (P15 1/2) cihla nízká (N) HELUZ STI 40 K broušená K-1/2 broušená R broušená Rozměry D x Š x V 247 x 400 x x 400 x x 400 x 249 mm Výrobní závod HE LI HE LI HE LI Objemová hmotnost kg/m 3 Hmotnost průměrná inf. 14,5 14,8 7,7 8,1 9,7 10,0 kg Pevnost v tlaku MPa Paleta 118 x 100 zafóliovaná ks Hmotnost palety prům. inf kg HELUZ STI 40 K K-1/2 R N Rozměry D x Š x V 247 x 400 x x 400 x x 400 x x 400 x 155 mm Výrobní závod HE LI HE LI HE LI HE Objemová hmotnost kg/m 3 Hmotnost průměrná inf. 13,9 14,1 7,4 7,7 9,2 9,5 8,9 kg Pevnost v tlaku MPa Paleta 118 x 100 zafóliovaná ks Hmotnost palety prům. inf kg HELUZ PLUS 40 K broušená K-1/2 broušená R broušená Rozměry D x Š x V 247 x 400 x x 400 x x 400 x 249 mm Výrobní závod HE LI DB HE LI DB HE LI DB Objemová hmotnost kg/m 3 Hmotnost průměrná inf. 14,5 14,8 16,0 7,8 8,2 8,7 9,2 9,8 10,1 kg Pevnost v tlaku MPa Paleta 118 x 100 zafóliovaná ks Hmotnost palety prům. inf kg / Strana 32

33 Doplňky pro zdivo tloušťky 40 cm EN DOPLŇKOVÉ CIHLY a varianty HELUZ PLUS 40 K K-1/2 R N Rozměry D x Š x V 247 x 400 x x 400 x x 400 x x 400 x 155 mm Výrobní závod HE LI HE LI DB HE LI DB HE Objemová hmotnost kg/m 3 Hmotnost průměrná inf. 13,9 14,1 7,5 7,9 8,3 8,8 9,4 13,3 9,2 kg Pevnost v tlaku MPa Paleta 118 x 100 zafóliovaná ks Hmotnost palety prům. inf kg HELUZ P /2 R (s kapsou) Rozměry D x Š x V 125 x 400 x x 400 x 238 mm Výrobní závod HE HE Objemová hmotnost kg/m 3 Hmotnost průměrná inf. 8,8 9,7 kg Pevnost v tlaku MPa Paleta 118 x 100 zafóliovaná ks Hmotnost palety prům. inf kg / Strana 33

34 Broušené cihelné bloky pro zdivo tloušťky 38 cm EN POUŽITÍ Tyto cihelné bloky HELUZ jsou určeny pro zdivo tloušťky 380 mm, splňují požadované součinitele prostupu dle ČSN viz tabulka Tepelnětechnické údaje. HELUZ STI 38 ilustrativní výkres Výhody snadné navrhování v komplexním systému HELUZ jednotný modulový systém styk svislých spár na pero a drážku bez maltování jednoduché a rychlé zdění nízká spotřeba malty vhodný keramický podklad pod omítku nízký difúzní odpor prostupu vodní páry nízký součinitel prostupu hygienická nezávadnost nasákavost inf % dle závodu Technické údaje Cihly - jednotlivé varianty HELUZ STI 38 broušená HELUZ PLUS 38 broušená HELUZ P15 38 broušená Rozměry D x Š x V 247 x 380 x 249 mm Výrobní závod HE HE HE HE Objemová hmotnost kg/m 3 Hmotnost průměrná inf. 13,8 13,8 13,9 16,4 kg Pevnost v tlaku MPa Podíl vylehčení otvory inf % Zdivo Tloušťka zdiva 380 mm Spotřeba cihel 16 ks/m 2 42,1 ks/m 3 Spotřeba malty 4,6 l/m 2 celoplošné 8,3 l/m 2 HELUZ pěna 5 m 2 /dóza Paleta 118 x 100 zafóliovaná 72 ks Hmotnost palety prům. inf kg Požární odolnost (ČSN EN ) 1) REI 120 Vzduchová neprůzvučnost 2) db Plošná hmotnost 3) kg/m 2 Směrná pracnost zdění 4) 0,789/0,86/0,58 Nh/m 2 1) s omítkou 2x15 mm (OH < 1300 kg/m 3 3) ) broušené s lepidlem + 30 mm vnější tepelněizol. omítky + 5 mm štuk. omítky + 10 mm vnitřní VC omítky 2) 4) Informativní vypočtené z výsledků měření výrobků v praxi. Vážená vzduchová neprůzvučnost pro bez lešení jednovrstvé zdivo s oboustrannou omítkou (tl. vápenocementové omítky 2 x 15 mm, zdicí malta OH 750 kg/m 3 ). TEPELNĚTECHNICKÉ údaje hmotnostní zdiva 0 % součinitel prostupu R m 2 K/W hmotnostní zdiva 1 % součinitel prostupu R m 2 K/W TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: 10 mm TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: λ 10 mm U W/(mK) TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: λ 10 mm U W/(mK) další stavebně-fyzikální (ČSN EN 1745) faktor difúzního odporu µ = 5/10 měrná tepelná kapacita neomítnutého zdiva c = 1,0 kj/kg.k STI 38 broušená PLUS 38 broušená P15 38 broušená HE 0,24 0,23 0,25 0,24 0,25 0,25 0,100 0,29 0,28 0,30 0,30 0,31 0,30 0,125 0,35 0,34 0,37 0,36 0,37 0,37 0,155 LI 0,25 0,24 0,26 0,25 0,26 0,25 0,105 0,29 0,29 0,31 0,30 0,31 0,30 0,125 DB 0,31 0,30 0,33 0,32 0,33 0,33 0,135 HE 4,04 4,11 3,85 3,93 3,82 3,89 0,100 3,31 3,36 3,13 3,18 3,10 3,15 0,125 2,72 2,76 2,54 2,57 2,50 2,54 0,150 LI 3,91 3,98 3,72 3,79 3,69 3,76 0,105 3,28 3,33 3,10 3,14 3,06 3,11 0,125 DB 3,07 3,12 2,89 2,93 2,86 2,90 0,135 TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: 10 mm TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: 10 mm W/(mK) TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: 10 mm W/(mK) STI 38 broušená PLUS 38 broušená P15 38 broušená HE 0,25 0,24 0,26 0,26 0,26 0,26 0,105 0,30 0,30 0,32 0,31 0,32 0,32 0,130 0,37 0,37 0,40 0,39 0,40 0,40 0,165 LI 0,26 0,25 0,27 0,26 0,27 0,27 0,110 0,31 0,30 0,32 0,32 0,33 0,32 0,135 DB 0,33 0,32 0,35 0,34 0,35 0,35 0,145 HE 3,85 3,92 3,67 3,74 3,64 3,70 0,105 3,15 3,20 2,97 3,01 2,94 2,98 0,130 2,53 2,57 2,35 2,38 2,31 2,35 0,165 LI 3,72 3,79 3,54 3,60 3,51 3,57 0,110 3,10 3,14 2,92 2,96 2,88 2,92 0,130 DB 2,89 2,93 2,70 2,74 2,67 2,71 0,145 = vápenocementová omítka λ = 0,88 W/m.K TO = tepelněizolační omítka λ = 0,15 W/m.K TM = tepelněizolační malta λ = 0,20 W/m.K krycí štuk λ = 0,88 W/m.K = ekvivalentní návrhová hodnota tepelné vodivosti DB = Dolní Bukovsko HE = Hevlín LI = Libochovice W/(mK) celoplošné W/(mK) celoplošné / Strana 34

35 Cihelné bloky pro zdivo tloušťky 38 cm EN POUŽITÍ Tyto cihelné bloky HELUZ jsou určeny pro zdivo tloušťky 380 mm, splňují požadované součinitele prostupu dle ČSN viz tabulka Tepelnětechnické údaje. HELUZ PLUS 38 ilustrativní výkres Výhody snadné navrhování v komplexním systému HELUZ jednotný modulový systém styk svislých spár na pero a drážku bez maltování jednoduché a rychlé zdění nízká spotřeba malty vhodný keramický podklad pod omítku nízký difúzní odpor prostupu vodní páry nízký součinitel prostupu hygienická nezávadnost nasákavost inf % dle závodu Technické údaje Cihly - jednotlivé varianty HELUZ STI 38 HELUZ PLUS 38 HELUZ P15 38 Rozměry D x Š x V 247 x 380 x 238 mm Výrobní závod HE HE HE HE Objemová hmotnost kg/m 3 Hmotnost průměrná inf. 13,2 13,2 13,3 15,6 kg Pevnost v tlaku MPa Podíl vylehčení otvory inf % Zdivo Tloušťka zdiva 380 mm Spotřeba cihel 16 ks/m 2 42,1 ks/m 3 Spotřeba malty 36 l/m 2 Paleta 118 x 100 zafóliovaná 72 ks Hmotnost palety prům. inf kg Požární odolnost (ČSN EN ) 1) REI 120 Vzduchová neprůzvučnost 2) db Plošná hmotnost 3) kg/m 2 Směrná pracnost zdění 4) 1,15 Nh/m 2 1) s omítkou 2x15 mm (OH < 1300 kg/m 3 3) ) nebroušené s TM maltou + 30 mm vnější tepelněizol. omítky + 5 mm štuk. omítky + 10 mm vnitřní VC omítky 2) 4) Informativní vypočtené z výsledků měření výrobků v praxi. Vážená vzduchová neprůzvučnost pro bez lešení jednovrstvé zdivo s oboustrannou omítkou (tl. vápenocementové omítky 2 x 15 mm, zdicí malta OH 750 kg/m 3 ). TEPELNĚTECHNICKÉ údaje hmotnostní zdiva 0 % součinitel prostupu TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: 10 mm TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: λ 10 mm U W/(mK) W/(mK) TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: 10 mm na MVC na MVC HELUZ STI 38 HELUZ PLUS 38 HELUZ P15 38 na MVC HE 0,24 0,28 0,25 0,30 0,25 0,30 0,105 0,29 0,33 0,30 0,35 0,31 0,36 0,125 0,34 0,39 0,37 0,42 0,37 0,43 0,155 LI 0,25 0,29 0,26 0,31 0,26 0,31 0,105 tepelný HE 3,97 3,35 3,79 3,16 3,76 3,13 0,125 3,29 2,85 3,11 2,67 3,08 2,64 0,145 2,73 2,37 2,55 2,18 2,51 2,15 0,180 odpor R m 2 K/W LI 3,85 3,26 3,67 3,08 3,64 3,04 0,125 hmotnostní zdiva 1 % součinitel prostupu TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: 10 mm TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: λ 10 mm U W/(mK) W/(mK) TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: 10 mm na MVC na MVC HELUZ STI 38 HELUZ PLUS 38 HELUZ P15 38 na MVC HE 0,25 0,29 0,26 0,31 0,27 0,31 0,110 0,30 0,34 0,32 0,37 0,32 0,37 0,135 0,37 0,42 0,39 0,45 0,40 0,46 0,165 LI 0,26 0,30 0,27 0,32 0,28 0,32 0,110 tepelný HE 3,80 3,22 3,62 3,04 3,58 3,01 0,130 3,14 2,74 2,96 2,55 2,92 2,52 0,155 2,55 2,23 2,37 2,05 2,33 2,01 0,190 odpor R m 2 K/W LI 3,68 3,14 3,50 2,95 3,46 2,92 0,135 W/(mK) W/(mK) TM MVC TM MVC = vápenocementová omítka λ = 0,88 W/m.K MVC = vápenocementová malta λ = 0,86 W/m.K TO = tepelněizolační omítka λ = 0,15 W/m.K TM = tepelněizolační malta λ = 0,20 W/m.K krycí štuk λ = 0,88 W/m.K = ekvivalentní návrhová hodnota tepelné vodivosti DB = Dolní Bukovsko HE = Hevlín LI = Libochovice další stavebně-fyzikální (ČSN EN 1745) faktor difúzního odporu µ = 5/10 měrná tepelná kapacita neomítnutého zdiva c = 1,0 kj/kg.k / Strana 35

36 Doplňky pro zdivo tloušťky 38 cm EN DOPLŇKOVÉ CIHLY a varianty cihla krajová k oknům a dveřím (K) cihla krajová poloviční k oknům a dveřím (K-1/2) cihla poloviční (1/2) cihla nízká (N) ilustrativní výkresy HELUZ STI 38 K broušená K-1/2 broušená Rozměry D x Š x V 247 x 380 x x 380 x 249 mm Výrobní závod HE HE Objemová hmotnost kg/m 3 Hmotnost průměrná inf. 12,1 6,8 kg Pevnost v tlaku 8 8 MPa Paleta 118 x 100 zafóliovaná ks Hmotnost palety prům. inf kg HELUZ STI 38 K K-1/2 N Rozměry D x Š x V 247 x 380 x x 380 x x 380 x 155 mm Výrobní závod HE HE HE Objemová hmotnost kg/m 3 Hmotnost průměrná inf. 12,1 6,8 8,6 kg Pevnost v tlaku MPa Paleta 118 x 100 zafóliovaná ks Hmotnost palety prům. inf kg HELUZ PLUS 38 1/2 N Rozměry D x Š x V 125 x 380 x x 380 x 155 mm Výrobní závod HE HE Objemová hmotnost kg/m 3 Hmotnost průměrná inf. 7,2 8,4 kg Pevnost v tlaku MPa Paleta 118 x 100 zafóliovaná ks Hmotnost palety prům. inf kg / Strana 36

37 Broušené cihelné bloky pro zdivo tloušťky 36,5 cm EN POUŽITÍ Tyto cihelné bloky HELUZ jsou určeny pro zdivo tloušťky 365 mm, splňují požadované součinitele prostupu dle ČSN viz tabulka Tepelnětechnické údaje. HELUZ STI 36,5 ilustrativní výkres Výhody snadné navrhování v komplexním systému HELUZ jednotný modulový systém styk svislých spár na pero a drážku bez maltování jednoduché a rychlé zdění nízká spotřeba malty vhodný keramický podklad pod omítku nízký difúzní odpor prostupu vodní páry nízký součinitel prostupu hygienická nezávadnost nasákavost inf % dle závodu Technické údaje Cihly - jednotlivé varianty HELUZ STI 36,5 broušená HELUZ PLUS 36,5 broušená HELUZ P15 36,5 broušená Rozměry D x Š x V 247 x 365 x 249 mm Výrobní závod HE HE LI DB HE Objemová hmotnost kg/m 3 Hmotnost průměrná inf. 13,2 13,5 14,4 15,7 15,3 kg Pevnost v tlaku MPa Podíl vylehčení otvory inf % Zdivo Tloušťka zdiva 365 mm Spotřeba cihel 16 ks/m 2 43,8 ks/m 3 Spotřeba malty 4,4 l/m 2 celoplošné 8,0 l/m 2 HELUZ pěna 5 m 2 /dóza Paleta 118 x 100 zafóliovaná 72 ks Hmotnost palety prům. inf kg Požární odolnost (ČSN EN ) 1) REI 120 Vzduchová neprůzvučnost 2) db Plošná hmotnost 3) kg/m 2 Směrná pracnost zdění 4) 0,756/0,83/0,56 Nh/m 2 1) s omítkou 2x15 mm (OH < 1300 kg/m 3 3) ) broušené s lepidlem + 30 mm vnější tepelněizol. omítky + 5 mm štuk. omítky + 10 mm vnitřní VC omítky 2) 4) Informativní vypočtené z výsledků měření výrobků v praxi. Vážená vzduchová neprůzvučnost pro s lepidlem/ lepidlem/heluz pěna; bez lešení jednovrstvé zdivo s oboustrannou omítkou (tl. vápenocementové omítky 2 x 15 mm, zdicí malta OH 750 kg/m 3 ). TEPELNĚTECHNICKÉ údaje hmotnostní zdiva 0 % součinitel prostupu R m 2 K/W hmotnostní zdiva 1 % součinitel prostupu R m 2 K/W TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: 10 mm = vápenocementová omítka λ = 0,88 W/m.K TO = tepelněizolační omítka λ = 0,15 W/m.K TM = tepelněizolační malta λ = 0,20 W/m.K TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: λ 10 mm U W/(mK) krycí štuk λ = 0,88 W/m.K = ekvivalentní návrhová hodnota tepelné vodivosti DB = Dolní Bukovsko HE = Hevlín LI = Libochovice TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: λ 10 mm U W/(mK) další stavebně-fyzikální (ČSN EN 1745) faktor difúzního odporu µ = 5/10 měrná tepelná kapacita neomítnutého zdiva c = 1,0 kj/kg.k STI 36,5 broušená PLUS 36,5 broušená P15 36,5 broušená HE 0,25 0,24 0,26 0,25 0,26 0,26 0,100 0,30 0,29 0,31 0,31 0,32 0,31 0,125 0,36 0,35 0,38 0,38 0,39 0,38 0,155 LI 0,25 0,25 0,27 0,26 0,27 0,26 0,105 0,30 0,30 0,32 0,31 0,32 0,32 0,125 DB 0,32 0,32 0,34 0,33 0,34 0,34 0,135 HE 3,89 3,96 3,70 3,77 3,67 3,74 0,100 3,19 3,24 3,01 3,06 2,97 3,02 0,125 2,62 2,66 2,44 2,47 2,41 2,44 0,150 LI 3,76 3,83 3,58 3,65 3,54 3,61 0,105 3,16 3,20 2,97 3,02 2,94 2,99 0,125 DB 2,96 3,00 2,78 2,82 2,74 2,78 0,135 TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: 10 mm TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: 10 mm W/(mK) TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: 10 mm W/(mK) STI 36,5 broušená PLUS 36,5 broušená P15 36,5 broušená HE 0,26 0,25 0,27 0,27 0,27 0,27 0,105 0,31 0,31 0,33 0,33 0,33 0,33 0,130 0,38 0,38 0,41 0,41 0,42 0,41 0,165 LI 0,27 0,26 0,28 0,28 0,28 0,28 0,110 0,32 0,31 0,34 0,33 0,34 0,34 0,135 DB 0,34 0,33 0,36 0,36 0,37 0,36 0,145 HE 3,71 3,77 3,53 3,59 3,49 3,56 0,105 3,04 3,08 2,85 2,90 2,82 2,86 0,130 2,44 2,47 2,26 2,29 2,22 2,26 0,165 LI 3,58 3,65 3,40 3,46 3,37 3,43 0,110 2,98 3,03 2,80 2,84 2,77 2,81 0,130 DB 2,78 2,82 2,60 2,64 2,57 2,60 0,145 W/(mK) celoplošné W/(mK) celoplošné / Strana 37

38 Cihelné bloky pro zdivo tloušťky 36,5 cm EN POUŽITÍ Tyto cihelné bloky HELUZ jsou určeny pro zdivo tloušťky 365 mm, splňují požadované součinitele prostupu dle ČSN viz tabulka Tepelnětechnické údaje. HELUZ PLUS 36,5 ilustrativní výkres Výhody snadné navrhování v komplexním systému HELUZ jednotný modulový systém styk svislých spár na pero a drážku bez maltování jednoduché a rychlé zdění nízká spotřeba malty vhodný keramický podklad pod omítku nízký difúzní odpor prostupu vodní páry nízký součinitel prostupu hygienická nezávadnost nasákavost inf % dle závodu Technické údaje Cihly - jednotlivé varianty HELUZ STI 36,5 HELUZ PLUS 36,5 HELUZ P15 36,5 Rozměry D x Š x V 247 x 365 x 238 mm Výrobní závod HE LI HE LI DB DB HE Objemová hmotnost kg/m 3 Hmotnost průměrná inf. 12,7 13,5 12,9 13,7 15,0 15,0 14,6 kg Pevnost v tlaku MPa Podíl vylehčení otvory inf % Zdivo Tloušťka zdiva 365 mm Spotřeba cihel 16 ks/m 2 43,8 ks/m 3 Spotřeba malty 34 l/m 2 Paleta 118 x 100 zafóliovaná 72 ks Hmotnost palety prům. inf kg Požární odolnost (ČSN EN ) 1) REI 120 Vzduchová neprůzvučnost 2) db Plošná hmotnost 3) kg/m 2 Směrná pracnost zdění 4) 1,11 Nh/m 2 1) s omítkou 2x15 mm (OH < 1300 kg/m 3 3) ) nebroušené s TM maltou + 30 mm vnější tepelněizol. omítky + 5 mm štuk. omítky + 10 mm vnitřní VC omítky 2) 4) Informativní vypočtené z výsledků měření výrobků v praxi. Vážená vzduchová neprůzvučnost pro bez lešení jednovrstvé zdivo s oboustrannou omítkou (tl. vápenocementové omítky 2 x 15 mm, zdicí malta OH 750 kg/m 3 ). TEPELNĚTECHNICKÉ údaje hmotnostní zdiva 0 % součinitel prostupu TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: 10 mm TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: λ 10 mm U W/(mK) W/(mK) TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: 10 mm HELUZ STI 36,5 HELUZ PLUS 36,5 HELUZ P15 36,5 HE 0,25 0,29 0,26 0,31 0,26 0,31 0,105 0,30 0,34 0,32 0,37 0,32 0,37 0,125 0,36 0,41 0,38 0,44 0,39 0,45 0,155 LI 0,26 0,30 0,27 0,32 0,27 0,32 0,105 0,30 0,35 0,32 0,37 0,32 0,37 0,125 DB 0,32 0,36 0,34 0,39 0,34 0,39 0,135 tepelný odpor HE LI 3,83 3,71 3,22 3,14 3,64 3,53 3,04 2,96 3,61 3,49 3,01 2,92 0,125 0,125 3,17 3,14 2,75 2,72 2,99 2,96 2,57 2,54 2,95 2,92 2,53 2,51 0,145 0,150 2,63 2,28 2,45 2,10 2,41 2,07 0,180 R m 2 K/W DB 2,95 2,58 2,77 2,40 2,73 2,37 0,155 W/(mK) TM MVC hmotnostní zdiva 1 % TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: 10 mm TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: λ 10 mm U W/(mK) W/(mK) TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: 10 mm W/(mK) součinitel prostupu tepelný odpor R m 2 K/W HELUZ STI 36,5 HELUZ PLUS 36,5 HELUZ P15 36,5 HE 0,26 0,31 0,27 0,32 0,28 0,33 0,110 0,31 0,36 0,33 0,38 0,34 0,39 0,135 0,38 0,43 0,41 0,47 0,41 0,48 0,165 LI 0,27 0,31 0,28 0,33 0,29 0,34 0,110 0,32 0,36 0,34 0,39 0,34 0,39 0,135 DB 0,34 0,38 0,36 0,41 0,37 0,42 0,145 HE 3,66 3,11 3,48 2,92 3,44 2,89 0,130 3,02 2,64 2,84 2,46 2,81 2,42 0,155 2,46 2,15 2,27 1,97 2,24 1,93 0,190 LI 3,54 3,02 3,36 2,84 3,33 2,81 0,135 2,97 2,60 2,79 2,42 2,76 2,38 0,155 DB 2,78 2,45 2,60 2,27 2,56 2,24 0,165 = vápenocementová omítka λ = 0,88 W/m.K MVC = vápenocementová malta λ = 0,86 W/m.K TO = tepelněizolační omítka λ = 0,15 W/m.K TM = tepelněizolační malta λ = 0,20 W/m.K krycí štuk λ = 0,88 W/m.K = ekvivalentní návrhová hodnota tepelné vodivosti DB = Dolní Bukovsko HE = Hevlín LI = Libochovice další stavebně-fyzikální (ČSN EN 1745) faktor difúzního odporu µ = 5/10 měrná tepelná kapacita neomítnutého zdiva c = 1,0 kj/kg.k TM MVC / Strana 38

39 Doplňky pro zdivo tloušťky 36,5 cm EN CELÉ CIHLY VARIANTY ilustrativní výkresy HELUZ STI 36,5 HELUZ PLUS 36,5 HELUZ P15 36,5 DOPLŇKOVÉ CIHLY a varianty cihla krajová k oknům a dveřím (K) cihla krajová poloviční k oknům a dveřím (K-1/2 STI) cihla nízká (N) HELUZ STI 36,5 K broušená K-1/2 broušená K K-1/2 N Rozměry D x Š x V 247 x 365 x x 365 x x 365 x x 365 x x 365 x 155 mm Výrobní závod HE LI HE HE LI HE Objemová hmotnost kg/m 3 Hmotnost průměrná inf. 12,2 7,6 12,2 6,8 7,3 8,0 kg Pevnost v tlaku MPa Paleta 118 x 100 zafóliovaná ks Hmotnost palety prům. inf kg HELUZ PLUS 36,5 K broušená K-1/2 broušená Rozměry D x Š x V 247 x 365 x x 365 x 249 mm Výrobní závod HE LI HE LI Objemová hmotnost kg/m 3 Hmotnost průměrná inf. 13,5 13,5 7,27 7,61 kg Pevnost v tlaku MPa Paleta 118 x 100 zafóliovaná ks Hmotnost palety prům. inf kg HELUZ PLUS 36,5 K K-1/2 N Rozměry D x Š x V 247 x 365 x x 365 x x 365 x 155 mm Výrobní závod HE LI HE LI HE Objemová hmotnost kg/m 3 Hmotnost průměrná inf. 12,9 12,9 6,9 7,3 8,5 kg Pevnost v tlaku MPa Paleta 118 x 100 zafóliovaná ks Hmotnost palety prům. inf kg / Strana 39

40 Broušené cihly pro zdivo tloušťky 30 cm EN POUŽITÍ Tyto cihelné bloky HELUZ jsou určeny pro obvodové a nosné stěny o tloušťce 300 mm, splňují požadované součinitele prostupu dle ČSN viz tabulka Tepelnětechnické údaje. HELUZ STI 30 ilustrativní výkres Výhody snadné navrhování v komplexním systému HELUZ jednotný modulový systém styk svislých spár na pero a drážku bez maltování jednoduché a rychlé zdění nízká spotřeba malty vhodný keramický podklad pod omítku nízký difúzní odpor prostupu vodní páry nízký součinitel prostupu hygienická nezávadnost nasákavost inf % dle závodu Technické údaje Cihly - jednotlivé varianty HELUZ STI 30 broušená HELUZ PLUS 30 broušená HELUZ P15 30 broušená Rozměry D x Š x V 247 x 300 x 249 mm Výrobní závod HE HE LI DB HE Objemová hmotnost kg/m 3 Hmotnost průměrná inf. 11,4 12,4 12,9 13,8 12,9 kg Pevnost v tlaku MPa Podíl vylehčení otvory inf % Zdivo Tloušťka zdiva 300 mm Spotřeba cihel 16 ks/m 2 53,3 ks/m 3 Spotřeba malty 3,6 l/m 2 celoplošné 6,5 l/m 2 HELUZ pěna 5 m 2 /dóza Paleta 118 x 100 zafóliovaná 96 ks Hmotnost palety prům. inf kg Požární odolnost (ČSN EN ) 1) REI 90 REI 120 Vzduchová neprůzvučnost 2) db Plošná hmotnost 3) kg/m 2 Směrná pracnost zdění 4) 0,638/0,7/0,46 Nh/m 2 1) s omítkou 2x15 mm (OH < 1300 kg/m 3 ) 2) Informativní vypočtené z výsledků měření výrobků v praxi. Vážená vzduchová neprůzvučnost pro jednovrstvé zdivo s oboustrannou omítkou (tl. vápenocementové omítky 2 x 15 mm, zdicí malta OH 750 kg/m 3 ). TEPELNĚTECHNICKÉ údaje hmotnostní zdiva 0 % součinitel prostupu R m 2 K/W hmotnostní zdiva 1 % součinitel prostupu R m 2 K/W TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: 10 mm = vápenocementová omítka λ = 0,88 W/m.K TO = tepelněizolační omítka λ = 0,15 W/m.K TM = tepelněizolační malta λ = 0,20 W/m.K TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: λ 10 mm U W/(mK) krycí štuk λ = 0,88 W/m.K = ekvivalentní návrhová hodnota tepelné vodivosti DB = Dolní Bukovsko HE = Hevlín LI = Libochovice TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: λ 10 mm U W/(mK) další stavebně-fyzikální (ČSN EN 1745) faktor difúzního odporu µ = 5/10 měrná tepelná kapacita neomítnutého zdiva c = 1,0 kj/kg.k STI 30 broušená PLUS 30 broušená P15 30 broušená HE 0,29 0,29 0,31 0,31 0,31 0,31 0,100 0,35 0,35 0,38 0,37 0,38 0,38 0,125 0,51 0,50 0,50 0,50 0,49 0,49 LI 0,30 0,30 0,32 0,32 0,32 0,32 0,105 0,36 0,35 0,38 0,38 0,39 0,38 0,125 DB 0,38 0,37 0,41 0,40 0,41 0,41 0,135 HE 3,23 3,29 3,05 3,11 3,02 3,07 0,100 2,66 2,70 2,48 2,52 2,45 2,48 0,125 1,71 1,73 1,74 1,75 1,76 1,77 LI 3,13 3,19 2,95 3,00 2,91 2,97 0,105 2,63 2,67 2,45 2,49 2,42 2,46 0,125 DB 2,47 2,51 2,29 2,32 2,25 2,29 0,135 TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: 10 mm TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: 10 mm W/(mK) 3) STI brouš. s lepidlem + 30 mm vnější tepelněizol. omítky + 5 mm štuk. omítky + 10 mm vnitřní VC omítky PLUS, P15 brouš. s lepidlem + 2 x 15 mm VC omítky 4) s lepidlem/ lepidlem/heluz pěna; bez lešení TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: 10 mm W/(mK) STI 30 broušená PLUS 30 broušená P15 30 broušená HE 0,31 0,30 0,33 0,32 0,33 0,32 0,105 0,37 0,36 0,40 0,39 0,40 0,40 0,130 0,57 0,57 0,57 0,56 0,56 0,56 LI 0,32 0,31 0,34 0,33 0,34 0,33 0,110 0,38 0,37 0,40 0,40 0,41 0,40 0,135 DB 0,40 0,40 0,43 0,43 0,44 0,43 0,145 HE 3,09 3,14 2,90 2,96 2,87 2,92 0,105 2,53 2,57 2,35 2,39 2,32 2,35 0,130 1,49 1,50 1,51 1,52 1,53 1,54 LI 2,99 3,04 2,80 2,85 2,77 2,82 0,110 2,49 2,53 2,31 2,34 2,27 2,31 0,130 DB 2,33 2,36 2,14 2,17 2,11 2,14 0,145 celoplošné celoplošné / Strana 40

41 Cihly pro zdivo tloušťky 30 cm EN POUŽITÍ Tyto cihelné bloky HELUZ jsou určeny pro obvodové a nosné stěny o tloušťce 300 mm, splňují požadované součinitele prostupu dle ČSN viz tabulka Tepelnětechnické údaje. HELUZ PLUS 30 ilustrativní výkres Výhody snadné navrhování v komplexním systému HELUZ jednotný modulový systém styk svislých spár na pero a drážku bez maltování jednoduché a rychlé zdění nízká spotřeba malty vhodný keramický podklad pod omítku nízký difúzní odpor prostupu vodní páry nízký součinitel prostupu hygienická nezávadnost nasákavost inf % dle závodu Technické údaje Cihly - jednotlivé varianty HELUZ STI 30 HELUZ PLUS 30 HELUZ P15 30 Rozměry D x Š x V 247 x 300 x x 300 x 238 mm Výrobní závod HE LI HE LI DB HE LI Objemová hmotnost kg/m 3 Hmotnost průměrná inf. 10,9 11,5 11,8 12,3 13,2 12,3 14,3 kg Pevnost v tlaku MPa Podíl vylehčení otvory inf % Zdivo Tloušťka zdiva 300 mm Spotřeba cihel 16 ks/m 2 53,3 ks/m 3 Spotřeba malty 28 l/m 2 Paleta 118 x 100 zafóliovaná 96 ks Hmotnost palety prům. inf kg Požární odolnost (ČSN EN ) 1) REI 90 REI 120 Vzduchová neprůzvučnost 2) db Plošná hmotnost 3) kg/m 2 Směrná pracnost zdění 4) 0,91 Nh/m 2 1) s omítkou 2x15 mm (OH < 1300 kg/m 3 ) 2) Informativní vypočtené z výsledků měření výrobků v praxi. Vážená vzduchová neprůzvučnost pro jednovrstvé zdivo s oboustrannou omítkou (tl. vápenocementové omítky 2 x 15 mm, zdicí malta OH 750 kg/m 3 ). TEPELNĚTECHNICKÉ údaje hmotnostní zdiva 0 % součinitel prostupu TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: 10 mm TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: λ 10 mm U W/(mK) další stavebně-fyzikální (ČSN EN 1745) faktor difúzního odporu µ = 5/10 měrná tepelná kapacita neomítnutého zdiva c = 1,0 kj/kg.k W/(mK) na MVC na MVC HELUZ STI 30 HELUZ PLUS 30 HELUZ P15 30 HE 0,30 0,35 0,32 0,37 0,32 0,38 0,105 0,36 0,41 0,38 0,44 0,38 0,44 0,125 0,58 0,59 LI 0,31 0,36 0,33 0,38 0,33 0,39 0,105 0,36 0,41 0,38 0,44 0,39 0,45 0,125 0,58 0,59 DB 0,38 0,43 0,41 0,47 0,41 0,47 0,135 tepelný odpor HE LI 3,18 3,09 2,69 2,62 3,00 2,90 2,51 2,44 2,97 2,87 2,47 2,40 0,125 0,125 2,65 2,62 2,30 2,28 2,46 2,44 2,12 2,10 2,43 2,40 2,08 2,06 0,145 0,150 1,46 1,46 1,44 1,44 R m 2 K/W DB 2,46 2,16 2,28 1,98 2,25 1,94 0,155 hmotnostní zdiva 1 % součinitel prostupu TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: 10 mm TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: λ 10 mm U W/(mK) W/(mK) na MVC na MVC HELUZ STI 30 HELUZ PLUS 30 HELUZ P15 30 HE 0,31 0,36 0,33 0,39 0,33 0,39 0,110 0,37 0,42 0,40 0,46 0,40 0,46 0,135 0,66 0,67 LI 0,32 0,37 0,34 0,40 0,34 0,40 0,110 0,38 0,43 0,40 0,46 0,41 0,47 0,135 0,66 0,67 DB 0,40 0,45 0,43 0,49 0,44 0,50 0,145 tepelný odpor HE LI 3,05 2,95 2,59 2,52 2,86 2,77 2,41 2,34 2,83 2,73 2,37 2,31 0,130 0,135 2,52 2,48 2,21 2,18 2,34 2,30 2,02 1,99 2,31 2,27 1,99 1,96 0,155 0,155 1,25 1,25 1,23 1,23 R m 2 K/W DB 2,32 2,05 2,14 1,87 2,11 1,84 0,165 = vápenocementová omítka λ = 0,88 W/m.K MVC = vápenocementová malta λ = 0,86 W/m.K TO = tepelněizolační omítka λ = 0,15 W/m.K TM = tepelněizolační malta λ = 0,20 W/m.K krycí štuk λ = 0,88 W/m.K = ekvivalentní návrhová hodnota tepelné vodivosti 3) STI s TM maltou + 30 mm vnější tepelněizol. omítky + 5 mm štuk. omítky + 10 mm vnitřní VC omítky PLUS, P15 - s MVC maltou + 2 x 15 mm VC omítky 4) bez lešení DB = Dolní Bukovsko HE = Hevlín LI = Libochovice TM MVC TM MVC / Strana 41

42 Doplňky pro zdivo tloušťky 30 cm EN CELÉ CIHLY VARIANTY ilustrativní výkresy HELUZ STI 30 HELUZ PLUS 30 HELUZ P15 30 DOPLŇKOVÉ CIHLY a varianty cihla poloviční HELUZ STI 30-1/2 cihla poloviční HELUZ 30-1/2 cihla rohová HELUZ STI 30-R cihla rohová HELUZ 30-R 240 cihla nízká 30/24-N HELUZ STI 30 1/2 broušená 1/2 R broušená R Rozměry D x Š x V 125 x 300 x x 300 x x 300 x x 300 x 238 mm Výrobní závod HE HE HE HE Objemová hmotnost kg/m 3 Hmotnost průměrná inf. 5,98 5,71 8,57 8,19 kg Pevnost v tlaku MPa Paleta 118 x 100 zafóliovaná ks Hmotnost palety prům. inf kg HELUZ 30 1/2 broušená 1/2 R broušená R Rozměry D x Š x V 125 x 300 x x 300 x x 300 x x 300 x 238 mm Výrobní závod HE LI DB HE LI DB HE LI DB HE LI DB Objemová hmotnost kg/m 3 Hmotnost průměrná inf. 6,07 6,82 7,38 5,80 6,52 7,05 9,11 9,65 10,06 8,71 9,23 9,62 kg Pevnost v tlaku MPa Paleta 118 x 100 zafóliovaná ks Hmotnost palety prům. inf kg HELUZ 30/24-N Rozměry D x Š x V 247 x 300 x 155 mm Výrobní závod HE Objemová hmotnost 700 kg/m 3 Hmotnost průměrná inf. 7,81 kg Pevnost v tlaku 12 MPa Paleta 118 x 100 zafóliovaná 120 ks Hmotnost palety prům. inf. 967 kg / Strana 42

43 Cihelné bloky pro zdivo tloušťky 25 cm EN POUŽITÍ Tyto cihelné bloky HELUZ jsou určeny pro zdivo tloušťky 250 mm, splňují požadované součinitele prostupu dle ČSN viz tabulka Tepelnětechnické údaje. ilustrativní výkres Výhody snadné navrhování v komplexním systému HELUZ jednotný modulový systém styk svislých spár na pero a drážku bez maltování jednoduché a rychlé zdění nízká spotřeba malty vhodný keramický podklad pod omítku nízký difúzní odpor prostupu vodní páry nízký součinitel prostupu hygienická nezávadnost nasákavost inf % dle závodu Technické údaje Cihly - jednotlivé varianty HELUZ STI 25 broušená HELUZ STI 25 Rozměry D x Š x V 247 x 250 x x 250 x 238 mm Výrobní závod HE HE Objemová hmotnost kg/m 3 Hmotnost průměrná inf. 9,1 8,67 kg Pevnost v tlaku 8 8 MPa Podíl vylehčení otvory inf % Zdivo Tloušťka zdiva 250 mm Spotřeba cihel 16 ks/m 2 64 ks/m 3 Spotřeba malty malta 3,0 24 l/m 2 celoplošné 5,5 l/m 2 HELUZ pěna 5 m 2 /dóza Paleta 134 x 100 zafóliovaná 120 ks Hmotnost palety prům. inf kg Požární odolnost (ČSN EN ) 1) REI 60 Vzduchová neprůzvučnost 2) 37 db Plošná hmotnost 3) kg/m 2 Směrná pracnost zdění 4) 0,59/0,65/0,44 4) 0,87 5) Nh/m 2 1) s omítkou 2x15 mm (OH < 1300 kg/m 3 ) 3) broušené s lepidlem + 30 mm vnější tepelněizol. omítky + 5 mm štuk. omítky + 10 mm vnitřní VC omítky 2) Informativní vypočtené z výsledků měření výrobků v praxi. Vážená vzduchová neprůzvučnost pro jednovrstvé zdivo s oboustrannou omítkou (tl. vápenocementové omítky 2 x 15 mm, zdicí malta OH 750 kg/m 3 ). 4) s lepidlem/ lepidlem/heluz pěna; bez lešení 5) bez lešení TEPELNĚTECHNICKÉ údaje hmotnostní zdiva 0 % součinitel prostupu R m 2 K/W TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: 10 mm celoplošného (HELUZ pěna) celoplošného (HELUZ pěna) HELUZ STI 25 broušená celoplošného (HELUZ pěna) HE 0,34 0,34 0,37 0,36 0,37 0,37 0,100 LI 0,36 0,35 0,38 0,37 0,38 0,38 0,105 HE 2,73 2,78 2,55 2,60 2,51 2,56 0,100 LI 2,64 2,69 2,46 2,51 2,43 2,47 0,105 W/(mK) celoplošné hmotnostní zdiva 0 % TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: 10 mm na MVC na MVC W/(mK) na MVC HELUZ STI 25 součinitel prostupu HE LI 0,35 0,36 0,41 0,42 0,37 0,39 0,44 0,45 0,38 0,39 0,45 0,46 0,105 0,105 tepelný HE 2,69 2,28 2,51 2,09 2,47 2,06 0,125 odpor R m 2 K/W LI 2,61 2,22 2,43 2,04 2,39 2,00 0,125 TM MVC hmotnostní zdiva 1 % součinitel prostupu R m 2 K/W TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: 10 mm celoplošného (HELUZ pěna) = vápenocementová omítka λ = 0,88 W/m.K TO = tepelněizolační omítka λ = 0,15 W/m.K TM = tepelněizolační malta λ = 0,20 W/m.K celoplošného (HELUZ pěna) HELUZ STI 25 broušená celoplošného (HELUZ pěna) HE 0,36 0,35 0,39 0,38 0,39 0,38 0,105 LI 0,37 0,37 0,40 0,39 0,40 0,40 0,110 HE 2,61 2,65 2,43 2,47 2,39 2,44 0,105 LI 2,52 2,57 2,34 2,38 2,31 2,35 0,110 W/(mK) krycí štuk λ = 0,88 W/m.K = ekvivalentní návrhová hodnota tepelné vodivosti celoplošné hmotnostní zdiva 1 % TO vnější: 30 mm + 5 mm krycí štuk omítka vnitřní: 10 mm na MVC na MVC W/(mK) na MVC HELUZ STI 25 součinitel prostupu HE LI 0,36 0,38 0,42 0,43 0,39 0,40 0,46 0,47 0,40 0,41 0,47 0,48 0,110 0,110 tepelný HE 2,57 2,20 2,39 2,01 2,36 1,98 0,130 odpor R m 2 K/W LI 2,50 2,14 2,31 1,96 2,28 1,92 0,135 DB = Dolní Bukovsko HE = Hevlín LI = Libochovice TM MVC další stavebně-fyzikální (ČSN EN 1745) faktor difúzního odporu µ = 5/10 měrná tepelná kapacita neomítnutého zdiva c = 1,0 kj/kg.k / Strana 43

44 Vazby zdiva EN VAZBA ROHU A OSTĚNÍ tloušťka zdiva 49 cm VAZBA 1. VRSTVY VAZBA 2. VRSTVY nutno promaltovat nutno promaltovat VAZBA ROHU A OSTĚNÍ tloušťka zdiva 44 cm Zdivo HELUZ P15 VAZBA 1. VRSTVY nutno promaltovat VAZBA 2. VRSTVY nutno promaltovat Zdivo HELUZ STI a PLUS VAZBA 1. VRSTVY VAZBA 2. VRSTVY nutno promaltovat nutno promaltovat VAZBA ROHOVÝCH TVAROVEK tloušťka zdiva 44 cm VAZBA 1. VRSTVY VAZBA 2. VRSTVY nutno promaltovat nutno promaltovat / Strana 44

45 Vazby zdiva EN VAZBA ROHU A OSTĚNÍ tloušťka zdiva 40 cm Zdivo HELUZ P15 VAZBA 1. VRSTVY VAZBA 2. VRSTVY Zdivo HELUZ STI VAZBA 1. VRSTVY nutno promaltovat nutno promaltovat VAZBA 2. VRSTVY VAZBA ROHU A OSTĚNÍ tloušťka zdiva 38 cm Zdivo HELUZ PLUS VAZBA 1. VRSTVY VAZBA 2. VRSTVY Zdivo HELUZ STI nutno promaltovat VAZBA 1. VRSTVY VAZBA 2. VRSTVY nutno promaltovat / Strana 45

46 Vazby zdiva EN VAZBA ROHU A OSTĚNÍ tloušťka zdiva 36,5 cm Zdivo HELUZ STI a PLUS VAZBA 1. VRSTVY nutno promaltovat nutno promaltovat VAZBA 2. VRSTVY VAZBA ROHU A OSTĚNÍ tloušťka zdiva 30 cm Zdivo HELUZ PLUS VAZBA 1. VRSTVY 30-1/2 nutno promaltovat nutno promaltovat VAZBA 2. VRSTVY 30-R 30-R Zdivo HELUZ STI nutno promaltovat VAZBA 1. VRSTVY VAZBA 2. VRSTVY nutno promaltovat VAZBA ROHU A OSTĚNÍ tloušťka zdiva 25 cm Zdivo HELUZ STI nutno promaltovat VAZBA 1. VRSTVY nutno promaltovat VAZBA 2. VRSTVY / Strana 46

47 Cihelné bloky pro zdivo tloušťky 25 cm EN POUŽITÍ Tyto cihelné bloky HELUZ jsou určeny pro zdivo tloušťky 250 mm. Je možné je použít také jako nosnou část pro kontaktní zateplovací systém nebo jako nosnou část vrstveného zdiva v kombinaci s tepelným izolantem. ilustrativní výkres Výhody snadné navrhování v komplexním systému HELUZ jednotný modulový systém styk svislých spár na pero a drážku bez maltování jednoduché a rychlé zdění nízká spotřeba malty vhodný keramický podklad pod omítku nízký difúzní odpor prostupu vodní páry vysoká pevnost hygienická nezávadnost nasákavost inf % dle závodu Technické údaje Cihly - jednotlivé varianty HELUZ P15 25 broušená 5) HELUZ P ) Rozměry D x Š x V 375 x 250 x x 250 x 238 mm Výrobní závod HE HE Objemová hmotnost kg/m 3 Hmotnost průměrná inf. 17,3 16,5 kg Pevnost v tlaku MPa Podíl vylehčení otvory inf % Zdivo Tloušťka zdiva 250 mm Spotřeba cihel 10,7 ks/m 2 42,7 ks/m 3 Spotřeba malty malta 3,0 24 l/m 2 celoplošné 5,5 l/m HELUZ pěna 5 m 2 /dóza Paleta 134 x x 100 zafóliovaná ks Hmotnost palety prům. inf kg Požární odolnost (ČSN EN ) 1) REI 90 Vzduchová neprůzvučnost 2) 47 db Plošná hmotnost 3) kg/m 2 Směrná pracnost zdění * Nh/m 2 1) s omítkou 2x15 mm (OH < 1300 kg/m 3 ) 2) Informativní vypočtené z výsledků měření výrobků v praxi. Vážená vzduchová neprůzvučnost pro jednovrstvé zdivo s oboustrannou omítkou (tl. vápenocementové omítky 2 x 15 mm, zdicí malta OH 750 kg/m 3 ). tepelnětechnické údaje 3) broušené s lepidlem + 2 x 15 mm VC omítky nebroušené s MVC maltou + 2 x 15 mm VC omítky 5) sortiment pro Slovensko * Tyto údaje budou dostupné v dohledné době na a hmotnostní zdiva 0 % součinitel prostupu celoplošného (HELUZ pěna) HELUZ P15 25 broušená celoplošného (HELUZ pěna) HE 0,88 0,88 0,91 0,90 hmotnostní zdiva 0 % součinitel prostupu HE HELUZ P ,93 0,96 R m 2 K/W HE 0,88 0,88 0,84 0,85 R m 2 K/W HE 0,82 0,78 hmotnostní zdiva 0,5 % součinitel prostupu celoplošného (HELUZ pěna) HELUZ P15 broušená celoplošného (HELUZ pěna) HE 0,93 0,92 0,96 0,95 hmotnostní zdiva 0,5 % součinitel prostupu HE HELUZ P ,98 1,02 R m 2 K/W HE 0,82 0,82 0,78 0,79 R m 2 K/W HE 0,76 0,72 = vápenocementová omítka λ = 0,88 W/m.K TO = tepelněizolační omítka λ = 0,15 W/m.K TM = tepelněizolační malta λ = 0,20 W/m.K krycí štuk λ = 0,88 W/m.K = ekvivalentní návrhová hodnota tepelné vodivosti DB = Dolní Bukovsko HE = Hevlín LI = Libochovice další stavebně-fyzikální (ČSN EN 1745) faktor difúzního odporu µ = 5/10 měrná tepelná kapacita neomítnutého zdiva c = 1,0 kj/kg.k / Strana 47

48 Cihelné bloky pro zdivo tloušťky 24 cm EN POUŽITÍ Tyto cihelné bloky HELUZ jsou určeny pro zdivo tloušťky 240 mm. Je možné je použít také jako nosnou část pro kontaktní zateplovací systém nebo jako nosnou část vrstveného zdiva v kombinaci s tepelným izolantem. ilustrativní výkres Výhody snadné navrhování v komplexním systému HELUZ jednotný modulový systém styk svislých spár na pero a drážku bez maltování jednoduché a rychlé zdění nízká spotřeba malty vhodný keramický podklad pod omítku nízký difúzní odpor prostupu vodní páry vysoká pevnost hygienická nezávadnost nasákavost inf % dle závodu Technické údaje Cihly - jednotlivé varianty HELUZ 24 broušená HELUZ P15 24 broušená HELUZ 24 HELUZ P15 24 Rozměry D x Š x V 372 x 240 x x 240 x x 240 x 238 mm Výrobní závod HE LI DB HE HE LI DB HE LI Objemová hmotnost kg/m 3 Hmotnost průměrná inf. 14,7 16,2 17,3 16,0 14,0 15,5 16,6 15,3 16,2 kg Pevnost v tlaku MPa Podíl vylehčení otvory inf % Zdivo Tloušťka zdiva 240 mm Spotřeba cihel 10,7 ks/m 2 44,4 ks/m 3 Spotřeba malty malta 2,9 23 l/m 2 celoplošné 5,2 l/m HELUZ pěna 5 m 2 /dóza Paleta 118 x 100 zafóliovaná 72 ks Hmotnost palety prům. inf kg Požární odolnost (ČSN EN ) 1) REI 90 Vzduchová neprůzvučnost 2) 47 db Plošná hmotnost 3) kg/m 2 Směrná pracnost zdění 4) 5) 0,527/0,58/0,4 4) 0,79 5) Nh/m 2 1) s omítkou 2x15 mm (OH < 1300 kg/m 3 ) 2) Informativní vypočtené z výsledků měření výrobků v praxi. Vážená vzduchová neprůzvučnost pro jednovrstvé zdivo s oboustrannou omítkou (tl. vápenocementové omítky 2 x 15 mm, zdicí malta OH 750 kg/m 3 ). tepelnětechnické údaje hmotnostní zdiva 0 % součinitel prostupu R m 2 K/W celoplošného (HELUZ pěna) celoplošného (HELUZ pěna) HELUZ 24 broušená HE 0,82 0,82 0,85 0,84 LI 0,80 0,79 0,82 0,82 DB 0,86 0,85 0,88 0,88 HE 0,96 0,96 0,92 0,93 LI 0,99 1,00 0,96 0,97 DB 0,91 0,91 0,87 0,88 hmotnostní zdiva 0 % součinitel prostupu R m 2 K/W celoplošného (HELUZ pěna) 3) broušené s lepidlem + 2 x 15 mm VC omítky nebroušené s MVC maltou + 2 x 15 mm VC omítky 4) s lepidlem/ lepidlem/heluz; pěna bez lešení 5) bez lešení celoplošného (HELUZ pěna) HELUZ P15 24 broušená HE 0,91 0,90 0,94 0,93 LI DB HE 0,84 0,85 0,81 0,81 LI DB hmotnostní zdiva 0 % součinitel prostupu R m 2 K/W bez omítek HELUZ 24 HE 0,88 0,91 LI 0,86 0,89 DB 0,91 0,94 HE 0,87 0,84 LI 0,90 0,87 DB 0,84 0,80 hmotnostní zdiva 0 % součinitel prostupu R m 2 K/W bez omítek HELUZ P15 24 HE 0,96 0,99 LI 0,96 0,99 DB HE 0,78 0,75 LI 0,78 0,75 DB hmotnostní zdiva 0,5 % součinitel prostupu R m 2 K/W celoplošného (HELUZ pěna) celoplošného (HELUZ pěna) HELUZ 24 broušená HE 0,87 0,86 0,89 0,89 LI 0,85 0,84 0,87 0,87 DB 0,91 0,90 0,94 0,93 HE 0,89 0,90 0,86 0,86 LI 0,92 0,93 0,89 0,89 DB 0,84 0,85 0,81 0,81 = vápenocementová omítka λ = 0,88 W/m.K TO = tepelněizolační omítka λ = 0,15 W/m.K TM = tepelněizolační malta λ = 0,20 W/m.K hmotnostní zdiva 0,5 % součinitel prostupu R m 2 K/W krycí štuk λ = 0,88 W/m.K = ekvivalentní návrhová hodnota tepelné vodivosti celoplošného (HELUZ pěna) celoplošného (HELUZ pěna) HELUZ P15 24 broušená HE 0,95 0,95 0,99 0,98 LI DB HE 0,79 0,79 0,75 0,76 LI DB DB = Dolní Bukovsko HE = Hevlín LI = Libochovice hmotnostní zdiva 0,5 % součinitel prostupu R m 2 K/W HELUZ 24 HE 0,93 0,96 LI 0,91 0,94 DB 0,97 1,00 HE 0,81 0,78 LI 0,84 0,80 DB 0,77 0,74 hmotnostní zdiva 0,5 % součinitel prostupu R m 2 K/W HELUZ P15 24 HE 1,02 1,05 LI 1,02 1,05 DB HE 0,72 0,69 LI 0,72 0,69 DB další stavebně-fyzikální (ČSN EN 1745) faktor difúzního odporu µ = 5/10 měrná tepelná kapacita neomítnutého zdiva c = 1,0 kj/kg.k / Strana 48

49 Cihelné bloky pro zdivo tloušťky 20 cm EN POUŽITÍ Tyto cihelné bloky HELUZ jsou určeny pro zdivo tloušťky 200 mm. Je možné je použít také jako nosnou část pro kontaktní zateplovací systém nebo jako nosnou část vrstveného zdiva v kombinaci s tepelným izolantem. ilustrativní výkres Výhody snadné navrhování v komplexním systému HELUZ jednotný modulový systém styk svislých spár na pero a drážku bez maltování jednoduché a rychlé zdění nízká spotřeba malty vhodný keramický podklad pod omítku nízký difúzní odpor prostupu vodní páry hygienická nezávadnost nasákavost inf % dle závodu Technické údaje Cihly - jednotlivé varianty HELUZ 20 broušená HELUZ 20 Rozměry D x Š x V 497 x 200 x x 200 x 238 mm Výrobní závod HE DB HE LI DB Objemová hmotnost kg/m 3 Hmotnost průměrná inf. 16,34 18,56 15,61 16,09 17,74 kg Pevnost v tlaku MPa Podíl vylehčení otvory inf % Zdivo Tloušťka zdiva 200 mm Spotřeba cihel 8,0 ks/m 2 40,0 ks/m 3 Spotřeba malty malta 2,4 19 l/m 2 celoplošné 4,4 l/m 2 HELUZ pěna 5 m 2 /dóza Paleta 134 x x 100 zafóliovaná ks Hmotnost palety prům. inf kg Požární odolnost (ČSN EN ) 1) REI 90 Vzduchová neprůzvučnost 2) db Plošná hmotnost 3) kg/m 2 Směrná pracnost zdění 4) 5) 0,483/0,53/0,366 4) 0,72 5) Nh/m 2 1) s omítkou 2x15 mm (OH < 1300 kg/m 3 ) 2) Informativní vypočtené z výsledků měření výrobků v praxi. Vážená vzduchová neprůzvučnost pro jednovrstvé zdivo s oboustrannou omítkou (tl. vápenocementové omítky 2 x 15 mm, zdicí malta OH 750 kg/m 3 ). tepelnětechnické údaje 3) broušené s lepidlem + 2 x 15 mm VC omítky nebroušené s MVC maltou + 2 x 15 mm VC omítky 4) s lepidlem/ lepidlem/heluz; pěna bez lešení 5) bez lešení hmotnostní zdiva 0 % součinitel prostupu R m 2 K/W celoplošného (HELUZ pěna) celoplošného (HELUZ pěna) HELUZ 20 broušená HE 0,94 0,94 0,97 0,97 LI 0,92 0,91 0,94 0,94 DB 0,98 0,97 1,01 1,01 HE 0,80 0,81 0,77 0,77 LI 0,83 0,84 0,80 0,80 DB 0,76 0,77 0,73 0,73 hmotnostní zdiva 0 % součinitel prostupu R m 2 K/W HELUZ 20 HE 1,01 1,04 LI 0,98 1,02 DB 1,04 1,08 HE 0,73 0,70 LI 0,76 0,72 DB 0,70 0,67 hmotnostní zdiva 0,5 % součinitel prostupu R m 2 K/W celoplošného (HELUZ pěna) celoplošného (HELUZ pěna) HELUZ 20 broušená HE 0,99 0,99 1,03 1,02 LI 0,97 0,96 1,00 0,99 DB 1,03 1,03 1,07 1,07 HE 0,75 0,75 0,72 0,72 LI 0,77 0,78 0,74 0,75 DB 0,71 0,71 0,67 0,68 hmotnostní zdiva 0,5 % součinitel prostupu R m 2 K/W HELUZ 20 HE 1,06 1,10 LI 1,04 1,08 DB 1,10 1,14 HE 0,68 0,65 LI 0,70 0,67 DB 0,65 0,62 = vápenocementová omítka λ = 0,88 W/m.K TO = tepelněizolační omítka λ = 0,15 W/m.K TM = tepelněizolační malta λ = 0,20 W/m.K krycí štuk λ = 0,88 W/m.K = ekvivalentní návrhová hodnota tepelné vodivosti DB = Dolní Bukovsko HE = Hevlín LI = Libochovice další stavebně-fyzikální (ČSN EN 1745) faktor difúzního odporu µ = 5/10 měrná tepelná kapacita neomítnutého zdiva c = 1,0 kj/kg.k / Strana 49

50 Cihelné bloky pro zdivo tloušťky 17,5 cm EN POUŽITÍ Tyto cihelné bloky HELUZ jsou určeny pro zdivo tloušťky 175 mm. Je možné je použít také jako nosnou část pro kontaktní zateplovací systém nebo jako nosnou část vrstveného zdiva v kombinaci s tepelným izolantem. ilustrativní výkres Výhody snadné navrhování v komplexním systému HELUZ jednotný modulový systém styk svislých spár na pero a drážku bez maltování jednoduché a velmi rychlé zdění nízká spotřeba malty vhodný keramický podklad pod omítku nízký difúzní odpor prostupu vodní páry hygienická nezávadnost nasákavost inf % dle závodu Technické údaje Cihly - jednotlivé varianty HELUZ 17,5 broušená HELUZ 17,5 Rozměry D x Š x V 497 x 175 x x 175 x 238 mm Výrobní závod HE HE LI DB Objemová hmotnost kg/m 3 Hmotnost průměrná inf. 14,73 14,08 14,70 15,53 kg Pevnost v tlaku MPa Podíl vylehčení otvory inf % Zdivo Tloušťka zdiva 175 mm Spotřeba cihel 8 ks/m 2 45,7 ks/m 3 Spotřeba malty malta 2,1 17 l/m 2 celoplošné 3,8 l/m HELUZ pěna 5 m 2 /dóza Paleta 118 x 100 zafóliovaná 80 ks Hmotnost palety prům. inf kg Požární odolnost (ČSN EN ) 1) REI 90 Vzduchová neprůzvučnost 2) db Plošná hmotnost 3) kg/m 2 Směrná pracnost zdění 4) * 0,65 Nh/m 2 1) s omítkou 2x15 mm (OH < 1300 kg/m 3 ) 2) Informativní vypočtené z výsledků měření výrobků v praxi. Vážená vzduchová neprůzvučnost pro jednovrstvé zdivo s oboustrannou omítkou (tl. vápenocementové omítky 2 x 15 mm, zdicí malta OH 750 kg/m 3 ). tepelnětechnické údaje hmotnostní zdiva 0 % součinitel prostupu R m 2 K/W celoplošného (HELUZ pěna) celoplošného (HELUZ pěna) HELUZ 17,5 broušená HE 1,03 1,03 1,07 1,07 LI 1,01 1,00 1,04 1,04 DB 1,07 1,07 1,12 1,11 HE 0,71 0,71 0,67 0,68 LI 0,73 0,74 0,70 0,70 DB 0,67 0,68 0,64 0,64 3) broušené s lepidlem + 2 x 15 mm VC omítky nebroušené s MVC maltou + 2 x 15 mm VC omítky 4) bez lešení hmotnostní zdiva 0 % součinitel prostupu R m 2 K/W HELUZ 17,5 HE 1,10 1,15 LI 1,08 1,12 DB 1,14 1,18 HE 0,65 0,61 LI 0,67 0,63 DB 0,62 0,58 * Tyto údaje budou dostupné v dohledné době na a hmotnostní zdiva 0,5 % součinitel prostupu R m 2 K/W celoplošného (HELUZ pěna) celoplošného (HELUZ pěna) HELUZ 17,5 broušená HE 1,09 1,08 1,13 1,12 LI 1,06 1,06 1,10 1,10 DB 1,13 1,13 1,18 1,17 HE 0,66 0,66 0,63 0,63 LI 0,68 0,69 0,65 0,65 DB 0,62 0,63 0,59 0,59 = vápenocementová omítka λ = 0,88 W/m.K TO = tepelněizolační omítka λ = 0,15 W/m.K TM = tepelněizolační malta λ = 0,20 W/m.K krycí štuk λ = 0,88 W/m.K = ekvivalentní návrhová hodnota tepelné vodivosti hmotnostní zdiva 0,5 % součinitel prostupu R m 2 K/W DB = Dolní Bukovsko HE = Hevlín LI = Libochovice HELUZ 17,5 HE 1,16 1,21 LI 1,14 1,18 DB 1,20 1,25 HE 0,60 0,57 LI 0,62 0,59 DB 0,57 0,54 další stavebně-fyzikální (ČSN EN 1745) faktor difúzního odporu µ = 5/10 měrná tepelná kapacita neomítnutého zdiva c = 1,0 kj/kg.k / Strana 50

51 Cihelné bloky pro zdivo tloušťky 14 cm EN POUŽITÍ Tyto cihelné bloky HELUZ se používají pro zdivo tloušťky 140 mm, případně pro vnější omítanou část obvodového vrstveného zdiva v kombinaci s tepelným izolantem a vnitřní nosnou částí. Lze je též použít jako zdívku tepelné izolace v místě železobetonových ztužujících věnců. ilustrativní výkres Výhody snadné navrhování v komplexním systému HELUZ jednotný modulový systém styk svislých spár na pero a drážku bez maltování jednoduché a velmi rychlé zdění nízká spotřeba malty vhodný keramický podklad pod omítku nízký difúzní odpor prostupu vodní páry hygienická nezávadnost nasákavost inf % dle závodu Technické údaje Cihly - jednotlivé varianty HELUZ 14 broušená HELUZ 14 Rozměry D x Š x V 497 x 140 x x 140 x 238 mm Výrobní závod HE LI DB HE LI DB Objemová hmotnost kg/m 3 Hmotnost průměrná inf. 11,61 11,43 12,99 11,10 10,93 12,42 kg Pevnost v tlaku MPa Podíl vylehčení otvory inf % Zdivo Tloušťka zdiva 140 mm Spotřeba cihel 8,0 ks/m 2 57,1 ks/m 3 Spotřeba malty malta 1,7 13 l/m 2 HELUZ pěna 10 m 2 /dóza Paleta 134 x x 100 zafóliovaná ks Hmotnost palety prům. inf kg Požární odolnost (ČSN EN ) 1) EI 120 Vzduchová neprůzvučnost 2) db Plošná hmotnost 3) kg/m 2 Směrná pracnost zdění 4) 5) 0,44/0,33 0,6 Nh/m 2 1) s omítkou 2x15 mm (OH < 1300 kg/m 3 ) 2) Informativní vypočtené z výsledků měření výrobků v praxi. Vážená vzduchová neprůzvučnost pro jednovrstvé zdivo s oboustrannou omítkou (tl. vápenocementové omítky 2 x 15 mm, zdicí malta OH 750 kg/m 3 ). tepelnětechnické údaje 3) broušené s lepidlem + 2 x 15 mm VC omítky nebroušené s MVC maltou + 2 x 15 mm VC omítky 4) s lepidlem/heluz pěna; bez lešení 5) bez lešení hmotnostní zdiva 0 % součinitel prostupu R m 2 K/W celoplošného (HELUZ pěna) HELUZ 14 broušená celoplošného (HELUZ pěna) HE 1,20 1,20 1,25 1,25 LI 1,17 1,17 1,22 1,21 DB 1,24 1,24 1,30 1,29 HE 0,57 0,58 0,54 0,54 LI 0,59 0,60 0,56 0,56 DB 0,54 0,55 0,51 0,51 hmotnostní zdiva 0 % součinitel prostupu R m 2 K/W HELUZ 14 HE 1,28 1,33 LI 1,25 1,31 DB 1,31 1,37 HE 0,52 0,49 LI 0,54 0,51 DB 0,50 0,47 hmotnostní zdiva 0,5 % součinitel prostupu R m 2 K/W celoplošného (HELUZ pěna) HELUZ 14 broušená celoplošného (HELUZ pěna) HE 1,26 1,25 1,31 1,31 LI 1,23 1,23 1,29 1,28 DB 1,31 1,30 1,37 1,36 HE 0,53 0,54 0,50 0,50 LI 0,55 0,56 0,52 0,52 DB 0,51 0,51 0,47 0,47 hmotnostní zdiva 0,5 % součinitel prostupu R m 2 K/W HELUZ 14 HE 1,34 1,40 LI 1,31 1,37 DB 1,38 1,45 HE 0,49 0,45 LI 0,50 0,47 DB 0,47 0,43 = vápenocementová omítka λ = 0,88 W/m.K TO = tepelněizolační omítka λ = 0,15 W/m.K TM = tepelněizolační malta λ = 0,20 W/m.K krycí štuk λ = 0,88 W/m.K = ekvivalentní návrhová hodnota tepelné vodivosti DB = Dolní Bukovsko HE = Hevlín LI = Libochovice další stavebně-fyzikální (ČSN EN 1745) faktor difúzního odporu µ = 5/10 měrná tepelná kapacita neomítnutého zdiva c = 1,0 kj/kg.k / Strana 51

52 Cihly pro zdivo tloušťky 14 (29) cm EN POUŽITÍ Cihly HELUZ CV 14 jsou určeny pro zdivo zdivo tloušťky 140 mm (příčky, zdívky) a tloušťky 290 mm (stěny, pilíře, adaptace apod.). Používají se též jako doplňkové cihly pro všechny druhy zdiva vyjma zdiva s vysokými nároky na tepelný odpor a akustiku ilustrativní výkres Výhody rozměrová přesnost výborná akumulace vhodný keramický podklad pod omítku nízký difúzní odpor prostupu vodní páry hygienická nezávadnost nasákavost inf % dle závodu Technické údaje Cihly - jednotlivé varianty HELUZ CV 14 Rozměry D x Š x V 290 x 140 x 140 mm Výrobní závod DB Objemová hmotnost 930 kg/m 3 Hmotnost průměrná inf. 5,29 kg Pevnost v tlaku 15 MPa Podíl vylehčení otvory inf. 50 % Zdivo Tloušťka zdiva mm Spotřeba cihel 45 22,2 ks/m 2 158,7 ks/m 3 Spotřeba malty l/m 2 Paleta 118 x 100 zafóliovaná 224 ks Hmotnost palety prům. inf kg Požární odolnost (ČSN EN ) 1) REI 120 EI 120 Vzduchová neprůzvučnost 2) db Plošná hmotnost 3) kg/m 2 Směrná pracnost zdění 4) 0,768 0,534 Nh/m 2 1) s omítkou 2x15 mm (OH < 1300 kg/m 3 ) 2) Informativní vypočtené z výsledků měření výrobků v praxi. Vážená vzduchová neprůzvučnost pro jednovrstvé zdivo s oboustrannou omítkou (tl. vápenocementové omítky 2 x 15 mm, zdicí malta OH 750 kg/m 3 ). 3) s MVC maltou + 2 x 15 mm VC omítky 4) bez lešení tepelnětechnické údaje hmotnostní zdiva 0 % HELUZ CV 14 šíře 14 cm šíře 29 cm součinitel prostupu DB 1,38 1,45 0,87 0,90 R m 2 K/W DB 0,46 0,43 0,89 0,85 hmotnostní zdiva 0,5 % HELUZ CV 14 šíře 14 cm šíře 29 cm součinitel prostupu DB 1,44 1,52 0,92 0,95 R m 2 K/W DB 0,43 0,40 0,82 0,79 = vápenocementová omítka λ = 0,88 W/m.K MVC = vápenocementová malta λ = 0,86 W/m.K TO = tepelněizolační omítka λ = 0,15 W/m.K TM = tepelněizolační malta λ = 0,20 W/m.K krycí štuk λ = 0,88 W/m.K = ekvivalentní návrhová hodnota tepelné vodivosti další stavebně-fyzikální (ČSN EN 1745) faktor difúzního odporu µ = 5/10 měrná tepelná kapacita neomítnutého zdiva c = 1,0 kj/kg.k / Strana 52

53 Cihelné bloky pro zdivo tloušťky 11,5 cm EN POUŽITÍ Tyto cihelné bloky HELUZ se používají pro zdivo tloušťky 115 mm, případně pro vnější omítanou část obvodového vrstveného zdiva v kombinaci s tepelným izolantem a vnitřní nosnou částí. Lze je též použít jako zdívku tepelné izolace v místě železobetonových ztužujících věnců. ilustrativní výkres Výhody snadné navrhování v komplexním systému HELUZ jednotný modulový systém styk svislých spár na pero a drážku bez maltování jednoduché a velmi rychlé zdění nízká spotřeba malty vhodný keramický podklad pod omítku nízký difúzní odpor prostupu vodní páry hygienická nezávadnost nasákavost inf % dle závodu Technické údaje Cihly - jednotlivé varianty HELUZ 11,5 broušená HELUZ 11,5 Rozměry D x Š x V 497 x 115 x x 115 x 238 mm Výrobní závod HE LI DB HE LI DB Objemová hmotnost kg/m 3 Hmotnost průměrná inf. 10,32 10,53 11,39 9,86 10,07 10,88 kg Pevnost v tlaku MPa Podíl vylehčení otvory inf % Zdivo Tloušťka zdiva 115 mm Spotřeba cihel 8,0 ks/m 2 69,6 ks/m 3 Spotřeba malty malta 1,4 11 l/m 2 HELUZ pěna 10 m 2 /dóza Paleta 134 x x 100 zafóliovaná ks Hmotnost palety prům. inf kg Požární odolnost (ČSN EN ) 1) EI 120 Vzduchová neprůzvučnost 2) 42 db Plošná hmotnost 3) kg/m 2 Směrná pracnost zdění 4) 5) 0,424/0,32 0,54 Nh/m 2 1) s omítkou 2x15 mm (OH < 1300 kg/m 3 ) 2) Informativní vypočtené z výsledků měření výrobků v praxi. Vážená vzduchová neprůzvučnost pro jednovrstvé zdivo s oboustrannou omítkou (tl. vápenocementové omítky 2 x 15 mm, zdicí malta OH 750 kg/m 3 ). tepelnětechnické údaje 3) broušené s lepidlem + 2 x 15 mm VC omítky nebroušené s MVC maltou + 2 x 15 mm VC omítky 4) s lepidlem/ lepidlem/heluz pěna; bez lešení 5) bez lešení hmotnostní zdiva 0 % součinitel prostupu R m 2 K/W celoplošného (HELUZ pěna) HELUZ 11,5 broušená celoplošného (HELUZ pěna) HE 1,36 1,35 1,42 1,42 LI 1,33 1,32 1,39 1,38 DB 1,40 1,40 1,47 1,47 HE 0,48 0,48 0,44 0,45 LI 0,49 0,50 0,46 0,46 DB 0,45 0,46 0,42 0,42 hmotnostní zdiva 0 % součinitel prostupu R m 2 K/W HELUZ 11,5 HE 1,44 1,51 LI 1,41 1,48 DB 1,48 1,55 HE 0,44 0,40 LI 0,45 0,42 DB 0,42 0,38 hmotnostní zdiva 0,5 % součinitel prostupu R m 2 K/W celoplošného (HELUZ pěna) HELUZ 11,5 broušená celoplošného (HELUZ pěna) HE 1,42 1,41 1,49 1,48 LI 1,39 1,38 1,46 1,45 DB 1,47 1,46 1,55 1,54 HE 0,45 0,45 0,41 0,41 LI 0,46 0,46 0,43 0,43 DB 0,42 0,42 0,39 0,39 = vápenocementová omítka λ = 0,88 W/m.K TO = tepelněizolační omítka λ = 0,15 W/m.K TM = tepelněizolační malta λ = 0,20 W/m.K krycí štuk λ = 0,88 W/m.K = ekvivalentní návrhová hodnota tepelné vodivosti hmotnostní zdiva 0,5 % součinitel prostupu R m 2 K/W DB = Dolní Bukovsko HE = Hevlín LI = Libochovice HELUZ 11,5 HE 1,50 1,58 LI 1,47 1,55 DB 1,54 1,63 HE 0,41 0,37 LI 0,42 0,39 DB 0,39 0,35 další stavebně-fyzikální (ČSN EN 1745) faktor difúzního odporu µ = 5/10 měrná tepelná kapacita neomítnutého zdiva c = 1,0 kj/kg.k / Strana 53

54 POUŽITÍ Příčně děrované cihly HELUZ CDm (2 DF) jsou určeny pro zdivo tloušťky 115 mm (příčky, zdívky) a zdivo tloušťky 240 mm (stěny, pilíře, adaptace apod.). Používají se též jako doplňkové cihly pro všechny druhy zdiva vyjma zdiva s vysokými nároky na a akustiku. ilustrativní výkres Cihly pro zdivo tloušťky 11,5 (24) cm EN Výhody rozměrová přesnost výborná akumulace vhodný keramický podklad pod omítku nízký difúzní odpor prostupu vodní páry hygienická nezávadnost nasákavost inf % dle závodu Technické údaje Cihly - jednotlivé varianty HELUZ CDm (2 DF) Rozměry D x Š x V 240 x 115 x 113 mm Výrobní závod DB Objemová hmotnost 960 kg/m 3 Hmotnost průměrná inf. 2,99 kg Pevnost v tlaku 15 MPa Podíl vylehčení otvory inf. 41 % Zdivo Tloušťka zdiva mm Spotřeba cihel ks/m 2 278,3 ks/m 3 Spotřeba malty l/m 2 Paleta 118 x 100 zafóliovaná 320 ks Hmotnost palety prům. inf. 988 kg Požární odolnost (ČSN EN ) 1) REI 120 EI 120 Vzduchová neprůzvučnost 2) db Plošná hmotnost 3) kg/m 2 Směrná pracnost zdění 4) 0,89 0,59 Nh/m 2 1) s omítkou 2x15 mm (OH < 1300 kg/m 3 ) 2) Informativní vypočtené z výsledků měření výrobků v praxi. Vážená vzduchová neprůzvučnost pro jednovrstvé zdivo s oboustrannou omítkou (tl. vápenocementové omítky 2 x 15 mm, zdicí malta OH 750 kg/m 3 ). 3) broušené s lepidlem + 2 x 15 mm VC omítky nebroušené s MVC maltou + 2 x 15 mm VC omítky 4) bez lešení tepelnětechnické údaje hmotnostní zdiva 0 % HELUZ CDm (2 DF) šíře 11,5 cm šíře 24 cm součinitel prostupu DB 1,54 1,63 1,00 1,03 R m 2 K/W DB 0,39 0,35 0,74 0,71 hmotnostní zdiva 0,5 % HELUZ CDm (2 DF) šíře 11,5 cm šíře 24 cm součinitel prostupu DB 1,61 1,70 1,06 1,09 R m 2 K/W DB 0,36 0,33 0,69 0,65 = vápenocementová omítka λ = 0,88 W/m.K MVC = vápenocementová malta λ = 0,86 W/m.K TO = tepelněizolační omítka λ = 0,15 W/m.K TM = tepelněizolační malta λ = 0,20 W/m.K krycí štuk λ = 0,88 W/m.K = ekvivalentní návrhová hodnota tepelné vodivosti další stavebně-fyzikální (ČSN EN 1745) faktor difúzního odporu µ = 5/10 měrná tepelná kapacita neomítnutého zdiva c = 1,0 kj/kg.k / Strana 54

55 Cihelné bloky pro zdivo tloušťky 8 cm EN POUŽITÍ Tyto cihelné bloky HELUZ jsou určeny pro zdivo tloušťky 80 mm. Lze jej též použít pro vnější část vrstveného zdiva jako zdívku izolace. 80 ilustrativní výkres Výhody snadné navrhování v komplexním systému HELUZ jednotný modulový systém styk svislých spár na pero a drážku bez maltování jednoduché a velmi rychlé zdění nízká spotřeba malty vhodný keramický podklad pod omítku nízký difúzní odpor prostupu vodní páry hygienická nezávadnost nasákavost inf % dle závodu Technické údaje Cihly - jednotlivé varianty HELUZ 8 broušená HELUZ 8 Rozměry D x Š x V 372 x 80 x x 80 x 238 mm Výrobní závod HE HE DB Objemová hmotnost kg/m 3 Hmotnost průměrná inf. 4,89 4,67 5,24 kg Pevnost v tlaku MPa Podíl vylehčení otvory inf % Zdivo Tloušťka zdiva 80 mm Spotřeba cihel 10,7 ks/m 2 133,3 ks/m 3 Spotřeba malty malta 1,0 8 l/m 2 HELUZ pěna 10 m 2 /dóza Paleta 118 x 100 zafóliovaná 180 ks Hmotnost palety prům. inf kg Požární odolnost (ČSN EN ) 1) EI 90 Vzduchová neprůzvučnost 2) db Plošná hmotnost 3) kg/m 2 Směrná pracnost zdění 4) 5) 0,462/0,35 4) 0,59 5) Nh/m 2 1) s omítkou 2x15 mm (OH < 1300 kg/m 3 ) 2) Informativní vypočtené z výsledků měření výrobků v praxi. Vážená vzduchová neprůzvučnost pro jednovrstvé zdivo s oboustrannou omítkou (tl. vápenocementové omítky 2 x 15 mm, zdicí malta OH 750 kg/m 3 ). tepelnětechnické údaje 3) broušené s lepidlem + 2 x 15 mm VC omítky nebroušené s MVC maltou + 2 x 15 mm VC omítky 4) s lepidlem/ lepidlem/heluz pěna; bez lešení 5) bez lešení hmotnostní zdiva 0 % součinitel prostupu R m 2 K/W celoplošného (HELUZ pěna) HELUZ 8 broušená celoplošného (HELUZ pěna) HE 1,66 1,66 1,76 1,76 LI 1,63 1,62 1,73 1,72 DB 1,71 1,70 1,81 1,81 HE 0,34 0,34 0,31 0,31 LI 0,35 0,36 0,32 0,32 DB 0,33 0,33 0,29 0,29 hmotnostní zdiva 0 % součinitel prostupu R m 2 K/W HELUZ 8 HE 1,74 1,85 LI 1,72 1,82 DB 1,78 1,90 HE 0,31 0,28 LI 0,32 0,29 DB 0,30 0,27 hmotnostní zdiva 0,5 % součinitel prostupu R m 2 K/W celoplošného (HELUZ pěna) HELUZ 8 broušená celoplošného (HELUZ pěna) HE 1,72 1,72 1,83 1,82 LI 1,69 1,69 1,80 1,79 DB 1,78 1,77 1,89 1,88 HE 0,32 0,32 0,29 0,29 LI 0,33 0,33 0,30 0,30 DB 0,30 0,30 0,27 0,27 = vápenocementová omítka λ = 0,88 W/m.K TO = tepelněizolační omítka λ = 0,15 W/m.K TM = tepelněizolační malta λ = 0,20 W/m.K krycí štuk λ = 0,88 W/m.K = ekvivalentní návrhová hodnota tepelné vodivosti hmotnostní zdiva 0,5 % součinitel prostupu R m 2 K/W DB = Dolní Bukovsko HE = Hevlín LI = Libochovice HELUZ 8 HE 1,81 1,92 LI 1,78 1,89 DB 1,85 1,97 HE 0,29 0,26 LI 0,30 0,27 DB 0,28 0,25 další stavebně-fyzikální (ČSN EN 1745) faktor difúzního odporu µ = 5/10 měrná tepelná kapacita neomítnutého zdiva c = 1,0 kj/kg.k / Strana 55

56 Cihelné bloky pro zdivo tloušťky 6,5 cm EN POUŽITÍ Tyto cihelné bloky HELUZ jsou určeny pro zdivo tloušťky 65 mm. Lze jej též použít pro vnější část vrstveného zdiva jako zdívku izolace. ilustrativní výkres Výhody snadné navrhování v komplexním systému HELUZ jednotný modulový systém styk svislých spár na pero a drážku bez maltování jednoduché a velmi rychlé zdění nízká spotřeba malty vhodný keramický podklad pod omítku nízký difúzní odpor prostupu vodní páry hygienická nezávadnost nasákavost inf % dle závodu Technické údaje Cihly - jednotlivé varianty HELUZ 6,5 Rozměry D x Š x V 372 x 65 x 238 mm Výrobní závod DB DB Objemová hmotnost kg/m 3 Hmotnost průměrná inf. 5,48 4,72 kg Pevnost v tlaku MPa Podíl vylehčení otvory inf % Zdivo Tloušťka zdiva 65 mm Spotřeba cihel 10,7 ks/m 2 164,1 ks/m 3 Spotřeba malty 6 l/m 2 Paleta 118 x 100 zafóliovaná 216 ks Hmotnost palety prům. inf kg Požární odolnost (ČSN EN ) 1) EI 90 Vzduchová neprůzvučnost 2) db Plošná hmotnost 3) kg/m 2 Směrná pracnost zdění 4) 0,48 Nh/m 2 1) s omítkou 2x15 mm (OH < 1300 kg/m 3 ) 2) Informativní vypočtené z výsledků měření výrobků v praxi. Vážená vzduchová neprůzvučnost pro jednovrstvé zdivo s oboustrannou omítkou (tl. vápenocementové omítky 2 x 15 mm, zdicí malta OH 750 kg/m 3 ). 3) broušené s lepidlem + 2 x 15 mm VC omítky nebroušené s MVC maltou + 2 x 15 mm VC omítky 4) bez lešení tepelnětechnické údaje hmotnostní zdiva 0 % součinitel prostupu R m 2 K/W HELUZ 6,5 HE 1,92 2,05 LI 1,89 2,02 DB 1,96 2,10 HE 0,26 0,23 LI 0,27 0,23 DB 0,25 0,22 hmotnostní zdiva 0,5 % součinitel prostupu R m 2 K/W HELUZ 6,5 HE 1,98 2,12 LI 1,95 2,09 DB 2,02 2,17 HE 0,25 0,21 LI 0,25 0,22 DB 0,23 0,20 = vápenocementová omítka λ = 0,88 W/m.K TO = tepelněizolační omítka λ = 0,15 W/m.K TM = tepelněizolační malta λ = 0,20 W/m.K krycí štuk λ = 0,88 W/m.K = ekvivalentní návrhová hodnota tepelné vodivosti DB = Dolní Bukovsko HE = Hevlín LI = Libochovice další stavebně-fyzikální (ČSN EN 1745) faktor difúzního odporu µ = 5/10 měrná tepelná kapacita neomítnutého zdiva c = 1,0 kj/kg.k / Strana 56

57 Věncovky HELUZ 8 EN POUŽITÍ Věncovka se používá pro vnější obezdívání stropní konstrukce, kde ve spolupůsobení s izolantem vytváří fixační rovinu pro dobetonování stropu a také zajištění požadovaného součinitele prostupu obvodové konstrukce. Věncovky jsou vyráběny z cihlářské pálené hlíny, aby vytvářely s ostatním cihelným zdivem jednotný ucelený podklad pod konečnou fasádu. Tloušťka izolantu kládaného k věncovce se doporučuje minimálně 100 mm. Ke zlepšení součinitele prostupu napomáhá i podélné dvouřadé vystřídání vzduchových dutin a vzduchové otvory mezi izolantem a věncovkou. Věncovky se vyrábí ve 4 výškách. Podle výšky stropní konstrukce se zvolí i výška věncovek. Věncovky se vyzdívají na vnější okraj stropu nejlépe po uložení stropních nosníků a vložek HELUZ MIAKO. Ve vodorovném směru se kladou k sobě na sucho na pero a drážku bez maltování. Maltování se provádí u vodorovné spáry. Po věncovek se k nim kládá z vnitřní strany na sucho stejně vysoký pás izolantu, který se u věncovek zafixuje maltou u spodní části ve formě fabionu. Mezi izolant a stropní konstrukci se vloží vodorovná výztuž ztužujícího věnce. Betonáž ztužujícího věnce a stropní konstrukce se provádí současně tak, aby bylo zaručeno minimální krytí výztuže 15 mm. Technické údaje Základní rozměry Rozměry D x Š x V 330 x 80 x 150 mm 330 x 80 x 185 mm 330 x 80 x 225 mm 330 x 80 x 265 mm Objemová hmotnost 870 kg/m kg/m kg/m kg/m 3 Hmotnost průměrná inf. 3,0 kg 4,0 kg 4,9 kg 5,8 kg Pevnost v tlaku 15 MPa Spotřeba 3,0 ks/bm Paleta 118 x 100 cm 216 ks 216 ks 240 ks 192 ks Hmotnost palety inf. 678 kg 894 kg 1206 kg 1144 kg Součinitel prostupu U bez omítky 2,02 W/m 2 K Tepelný odpor R bez omítky 0,23 m 2 K/W typy Věncovek HELUZ 8 Věncovka HELUZ 8/15 Věncovka HELUZ 8/18,5 Věncovka HELUZ 8/22,5 Věncovka HELUZ 8/26,5 vazba Věncovek HELUZ 8 nutno promaltovat / Strana 57

58 Vazby zdiva EN VAZBA ROHU A OSTĚNÍ šířka zdiva 29 cm VAZBA 1. VRSTVY VAZBA 2. VRSTVY VAZBA ROHU A OSTĚNÍ šířka zdiva 24 cm VAZBA 1. VRSTVY VAZBA 2. VRSTVY nutno promaltovat nutno promaltovat VAZBA 1. VRSTVY VAZBA 2. VRSTVY VAZBA ROHU A OSTĚNÍ šířka zdiva 20 cm VAZBA 1. VRSTVY VAZBA 2. VRSTVY nutno promaltovat nutno promaltovat / Strana 58

59 Vazby zdiva EN VAZBA ROHU A OSTĚNÍ šířka zdiva 17,5 cm VAZBA 1. VRSTVY VAZBA 2. VRSTVY nutno promaltovat nutno promaltovat VAZBA 1. VRSTVY VAZBA ROHU A OSTĚNÍ šířka zdiva 14 cm VAZBA 2. VRSTVY nutno promaltovat nutno promaltovat VAZBA 1. VRSTVY VAZBA 2. VRSTVY VAZBA ROHU A OSTĚNÍ šířka zdiva 11,5 cm VAZBA 1. VRSTVY VAZBA 2. VRSTVY nutno promaltovat nutno promaltovat / Strana 59

60 Vazby zdiva EN VAZBA ROHU A OSTĚNÍ šířka zdiva 11,5 cm VAZBA 1. VRSTVY VAZBA 2. VRSTVY VAZBA ROHU A OSTĚNÍ šířka zdiva 8 cm VAZBA 1. VRSTVY VAZBA 2. VRSTVY nutno promaltovat nutno promaltovat VAZBA ROHU A OSTĚNÍ šířka zdiva 6,5 cm VAZBA 1. VRSTVY VAZBA 2. VRSTVY nutno promaltovat nutno promaltovat / Strana 60

61 HELUZ AKU 30 zalévaná Zdivo se zvýšeným akustickým útlumem EN POUŽITÍ Šalovací cihly HELUZ AKU zalévané jsou určeny pro akustické zdivo tloušťky 300 mm. Hotové zdivo má zvýšené akustické a tepelně akumulační vlastnosti díky své vysoké objemové hmotnosti. Vyznačují se vysokou únosností. Cihly HELUZ AKU zalévané jsou vhodné pro mezibytové příčky, kde je požadován vyšší akustický útlum zdiva, který tyto cihly podle požadavků ČSN splňují. Před betonáží se doporučuje cihly navlhčit. ilustrativní výkres Výhody relativně nízká vlastní hmotnost cihly cihelný podklad pod omítku snížená pracnost ve srovnání s klasickou zvukověizolační maloformátovou cihlou, ekonomická výhodnost zdění ve výškovém modulu 250 mm velmi dobrá statická únosnost univerzální (vícepodlažní stavby, cihelné sklepy, podzemní garáže, bytové a domovní dělící stěny) vysoký zvukový útlum dosažení požadovaného vysokého zvukového útlumu oproti vyzdívání z cihel např. CV 14 a CP nasákavost min. 10 % Technické údaje Cihly HELUZ AKU 30 zalévaná Rozměry D x Š x V 497 x 300 x 238 mm Výrobní závod HE Objemová hmotnost 440 kg/m 3 Hmotnost průměrná inf. 15,6 kg Pevnost v tlaku - tvarovky 6 MPa Pevnost v tlaku - po vylití 15/20/30** MPa Podíl vylehčení otvory inf. 70 % Zdivo Tloušťka zdiva 300 mm Spotřeba cihel 8 ks/m 2 26,7 ks/m 3 Spotřeba malty zdicí 1) 14,4 l/m 2 zálivkové 2) 187,4 l/m 2 Paleta 118 x 100 zafóliovaná 40 ks Hmotnost palety prům. inf. 655 kg Směrná pracnost zdění 3) 0,848/0,8 Nh/m 2 Plošná hmotnost 569 kg/m 2 1) Použit beton C 8/10 - C 20/25 nebo cementová malta MC 10 o minimální objemové hmotnosti 1940 kg/m 3. Při vylévání je důležité dokonalé vyplnění všech zalévacích otvorů. Lehčící otvory po obvodu se nevyplňují. 2) Pevnost podle třídy betonu P 15 C 12/15; P 20 C 20/25 a P 30 C 25/30. 3) Při MC 10 / C8/10; bez lešení Pevnosti v tlaku měřené v rozeném stavu dle ČSN EN tepelnětechnické údaje STYK STĚN - TUPÝ SPOJ Zdivo HELUZ HELUZ AKU 30 zalévaná Informativní součinitele prostupu U a tepelného odporu R s plně promaltovanou spárou ze zálivkového betonu nebo MVC. Hodnoty praktické s VC omítkou tloušťky 2x15 mm součinitel prostupu U W/(m 2.K) R (m 2.K)/W 1,30 0,60 Zdivo HELUZ další stavebně-fyzikální (ČSN EN 1745) faktor difúzního odporu µ = 5/10 měrná tepelná kapacita neomítnutého zdiva c = 1,0 kj/kg.k VZDUCHOVÁ NEPRŮZVUČNOST Vážená laboratorní vzduchová neprůzvučnost stěny R w (C;C tr ) db = 59 (-2;-6) Hodnota naměřená na zdivu vyzděném na cementovou maltu nebo beton, oboustranně opatřeném vápenocementovou omítkou 2x15 mm o minimální objemové hmotnosti 1740 kg/m 3. - C;C tr - faktory způsobeni spektru, o které podle typu spektra zdroje hluku v reálných podmínkách, lze snížit hodnotu R w - C - odpovídá spektru hluku činnostech v bytě nebo dopravnímu hluku na dálnicích. - C tr - odpovídá spektru dopravního hluku ve městech a obcích. HELUZ AKU 30 zalévaná požární odolnost Stěna s oboustrannou omítkou Reakce na oheň Třída A1 Požární odolnost REI 180 D1 s omítkou OH < 1300 kg/m 3 (ČSN EN ) / Strana 61

62 HELUZ AKU 24 zalévaná Zdivo se zvýšeným akustickým útlumem EN POUŽITÍ Šalovací cihly HELUZ AKU 24 zalévané jsou určeny pro akustické nosné zdivo tloušťky 240 mm. Hotové zdivo má zvýšené akustické a tepelně akumulační vlastnosti díky své vysoké objemové hmotnosti. Vyznačují se vysokou únosností. Cihly HELUZ AKU 24 zalévané jsou vhodné pro mezibytové příčky, kde je požadován vyšší akustický útlum zdiva, který tyto cihly podle požadavků ČSN splňují. Před betonáží se doporučuje cihly navlhčit. ilustrativní výkres Výhody relativně nízká vlastní hmotnost cihly cihelný podklad pod omítku snížená pracnost ve srovnání s klasickou zvukověizolační maloformátovou cihlou, ekonomická výhodnost zdění ve výškovém modulu 250 mm velmi dobrá statická únosnost univerzální (vícepodlažní stavby, cihelné sklepy, podzemní garáže, bytové a domovní dělící stěny) vysoký zvukový útlum dosažení požadovaného vysokého zvukového útlumu oproti vyzdívání z cihel např. CDm - AKU nasákavost min. 10 % Technické údaje Cihly HELUZ AKU 24 zalévaná Rozměry D x Š x V 497 x 240 x 238 mm Výrobní závod HE LI DB Objemová hmotnost kg/m 3 Hmotnost průměrná inf. 13,1 14,2 15,3 kg Pevnost v tlaku - tvarovky 8 MPa Pevnost v tlaku - po vylití 15/20/25** MPa Podíl vylehčení otvory inf % Zdivo Tloušťka zdiva 240 mm Spotřeba cihel 8 ks/m 2 33,3 ks/m 3 Spotřeba malty zdicí 1) 11,5 l/m 2 zálivkové 2) 133,5 l/m 2 Paleta 118 x 100 zafóliovaná 60 ks Hmotnost palety prům. inf kg Směrná pracnost zdění 3) 0,715/0,671 Nh/m 2 Plošná hmotnost kg/m 2 1) Použit beton C 8/10 - C 20/25 nebo cementová malta MC 10 o minimální objemové hmotnosti 1940 kg/m 3. Při vylévání je důležité dokonalé vyplnění všech zalévacích otvorů. Lehčící otvory po obvodu se nevyplňují. 2) Pevnost podle třídy betonu P 15 C 12/15; P 20 C 20/25 a P 30 C 25/30. 3) Při MC 10 / C8/10; bez lešení Pevnosti v tlaku měřené v rozeném stavu dle ČSN EN tepelnětechnické údaje STYK STĚN - TUPÝ SPOJ Zdivo HELUZ HELUZ AKU 24 zalévaná Informativní součinitele prostupu U a tepelného odporu R s plně promaltovanou spárou ze zálivkového betonu nebo MVC. Hodnoty praktické s VC omítkou tloušťky 2x15 mm součinitel prostupu U W/(m 2.K) R (m 2.K)/W 1,40 0,55 Zdivo HELUZ další stavebně-fyzikální (ČSN EN 1745) faktor difúzního odporu µ = 5/10 měrná tepelná kapacita neomítnutého zdiva c = 1,0 kj/kg.k VZDUCHOVÁ NEPRŮZVUČNOST Vážená laboratorní vzduchová neprůzvučnost stěny R w (C;C tr ) db = 58 (-2;-7) Hodnota naměřená na zdivu vyzděném na cementovou maltu nebo beton, oboustranně opatřeném vápenocementovou omítkou 2x15 mm o minimální objemové hmotnosti 1740 kg/m 3. - C;C tr - faktory způsobeni spektru, o které podle typu spektra zdroje hluku v reálných podmínkách, lze snížit hodnotu R w - C - odpovídá spektru hluku činnostech v bytě nebo dopravnímu hluku na dálnicích. - C tr - odpovídá spektru dopravního hluku ve městech a obcích. HELUZ AKU 24 zalévaná požární odolnost Stěna s oboustrannou omítkou Reakce na oheň Třída A1 Požární odolnost REI 120 D1 s omítkou OH < 1300 kg/m 3 (ČSN EN ) / Strana 62

63 HELUZ AKU 20 zalévaná Zdivo se zvýšeným akustickým útlumem EN POUŽITÍ Šalovací cihly HELUZ AKU 20 zalévané jsou určeny pro akustické nosné zdivo tloušťky 200 mm. Hotové zdivo má zvýšené akustické a tepelně akumulační vlastnosti díky své vysoké objemové hmotnosti. Cihly HELUZ AKU 20 zalévané jsou vhodné pro mezibytové příčky, kde je požadován vyšší akustický útlum zdiva, který tyto cihly podle požadavků ČSN splňují. Před betonáží se doporučuje cihly navlhčit. ilustrativní výkres Výhody relativně nízká vlastní hmotnost cihly cihelný podklad pod omítku snížená pracnost ve srovnání s klasickou zvukověizolační maloformátovou cihlou, ekonomická výhodnost zdění ve výškovém modulu 250 mm velmi dobrá statická únosnost univerzální (vícepodlažní stavby, cihelné sklepy, podzemní garáže, bytové a domovní dělící stěny) vysoký zvukový útlum dosažení požadovaného vysokého zvukového útlumu oproti vyzdívání z cihel např. CDm - AKU nasákavost min. 10 % Technické údaje Cihly HELUZ AKU 20 zalévaná Rozměry D x Š x V 497 x 200 x 238 mm Výrobní závod HE DB Objemová hmotnost kg/m 3 Hmotnost průměrná inf. 14,0 15,1 kg Pevnost v tlaku - tvarovky 10 8 MPa Pevnost v tlaku - po vylití 15/20** MPa Podíl vylehčení otvory inf % Zdivo Tloušťka zdiva 200 mm Spotřeba cihel 8 ks/m 2 40,0 ks/m 3 Spotřeba malty zdicí 1) 9,6 l/m 2 zálivkové 2) 100,6 l/m 2 Paleta 118 x 100 zafóliovaná 70 ks Hmotnost palety prům. inf kg Směrná pracnost zdění 3) 0,622/0,582 Nh/m 2 Plošná hmotnost kg/m 2 1) Použit beton C 8/10 - C 20/25 nebo cementová malta MC 10 o minimální objemové hmotnosti 1940 kg/m 3. Při vylévání je důležité dokonalé vyplnění všech zalévacích otvorů. Lehčící otvory po obvodu se nevyplňují. 2) Pevnost podle třídy betonu P 15 C 12/15; P 20 C 20/25 a P 30 C 25/30. 3) Při MC 10 / C8/10; bez lešení Pevnosti v tlaku měřené v rozeném stavu dle ČSN EN tepelnětechnické údaje STYK STĚN - TUPÝ SPOJ Zdivo HELUZ HELUZ AKU 20 zalévaná Informativní součinitele prostupu U a tepelného odporu R s plně promaltovanou spárou ze zálivkového betonu nebo MVC. Hodnoty praktické s VC omítkou tloušťky 2x15 mm součinitel prostupu U W/(m 2.K) R (m 2.K)/W 1,57 0,47 Zdivo HELUZ další stavebně-fyzikální (ČSN EN 1745) faktor difúzního odporu µ = 5/10 měrná tepelná kapacita neomítnutého zdiva c = 1,0 kj/kg.k VZDUCHOVÁ NEPRŮZVUČNOST Vážená laboratorní vzduchová neprůzvučnost stěny R w (C;C tr ) db = 54 (-2;-6) Hodnota naměřená na zdivu vyzděném na cementovou maltu nebo beton, oboustranně opatřeném vápenocementovou omítkou 2x15 mm o minimální objemové hmotnosti 1740 kg/m 3. - C;C tr - faktory způsobeni spektru, o které podle typu spektra zdroje hluku v reálných podmínkách, lze snížit hodnotu R w - C - odpovídá spektru hluku činnostech v bytě nebo dopravnímu hluku na dálnicích. - C tr - odpovídá spektru dopravního hluku ve městech a obcích. HELUZ AKU 20 zalévaná požární odolnost Stěna s oboustrannou omítkou Reakce na oheň Třída A1 Požární odolnost REI 90 D1 s omítkou OH < 1300 kg/m 3 (ČSN EN ) / Strana 63

64 HELUZ AKU 14 zalévaná Zdivo se zvýšeným akustickým útlumem EN POUŽITÍ Šalovací cihly HELUZ AKU 14 zalévané jsou určeny pro akustické zdivo tloušťky 140 mm. Hotové zdivo má zvýšené akustické a tepelně akumulační vlastnosti díky své vysoké objemové hmotnosti. Cihly jsou vhodné pro akustické příčky v hotelích, penzionech, školách, nemocnicích, kde je požadován vyšší akustický útlum zdiva, který podle požadavků ČSN splňují. Před betonáží se doporučuje cihly navlhčit. ilustrativní výkres Výhody relativně nízká vlastní hmotnost cihly cihelný podklad pod omítku snížená pracnost ve srovnání s klasickou zvukověizolační maloformátovou cihlou, ekonomická výhodnost zdění ve výškovém modulu 250 mm univerzální (vícepodlažní stavby, cihelné sklepy, podzemní garáže, bytové a domovní dělící stěny) vysoký zvukový útlum dosažení požadovaného vysokého zvukového útlumu oproti vyzdívání z cihel např. CDm - AKU nasákavost min. 10 % Technické údaje Cihly HELUZ AKU 14 zalévaná Rozměry D x Š x V 497 x 140 x 238 mm Výrobní závod HE DB Objemová hmotnost kg/m 3 Hmotnost průměrná inf. 11,43 12,25 kg Pevnost v tlaku - tvarovky MPa Pevnost v tlaku - po vylití 10/15** MPa Podíl vylehčení otvory inf % Zdivo Tloušťka zdiva 140 mm Spotřeba cihel 8,0 ks/m 2 57,1 ks/m 3 Spotřeba malty zdicí 1) 6,7 l/m 2 zálivkové 2) 57,7 l/m 2 Paleta 118 x 100 zafóliovaná 100 ks Hmotnost palety prům. inf kg Směrná pracnost zdění 3) 0,481/0,447 Nh/m 2 Plošná hmotnost kg/m 2 1) Použit beton C 8/10 - C 20/25 nebo cementová malta MC 10 o minimální objemové hmotnosti 1940 kg/m 3. Při vylévání je důležité dokonalé vyplnění všech zalévacích otvorů. Lehčící otvory po obvodu se nevyplňují. 2) Pevnost podle třídy betonu P 15 C 12/15; P 20 C 20/25 a P 30 C 25/30. 3) Při MC 10 / C8/10; bez lešení Pevnosti v tlaku měřené v rozeném stavu dle ČSN EN tepelnětechnické údaje STYK STĚN - TUPÝ SPOJ Zdivo HELUZ HELUZ AKU 14 zalévaná Informativní součinitele prostupu U a tepelného odporu R s plně promaltovanou spárou ze zálivkového betonu nebo MVC. Hodnoty praktické s VC omítkou tloušťky 2x15 mm součinitel prostupu U W/(m 2.K) R (m 2.K)/W 1,76 0,40 Zdivo HELUZ další stavebně-fyzikální (ČSN EN 1745) faktor difúzního odporu µ = 5/10 měrná tepelná kapacita neomítnutého zdiva c = 1,0 kj/kg.k VZDUCHOVÁ NEPRŮZVUČNOST Vážená laboratorní vzduchová neprůzvučnost stěny R w (C;C tr ) db = 51 (-2;-6) Hodnota naměřená na zdivu vyzděném na cementovou maltu nebo beton, oboustranně opatřeném vápenocementovou omítkou 2x15 mm o minimální objemové hmotnosti 1740 kg/m 3. - C;C tr - faktory způsobeni spektru, o které podle typu spektra zdroje hluku v reálných podmínkách, lze snížit hodnotu R w - C - odpovídá spektru hluku činnostech v bytě nebo dopravnímu hluku na dálnicích. - C tr - odpovídá spektru dopravního hluku ve městech a obcích. HELUZ AKU 14 zalévaná požární odolnost Stěna s oboustrannou omítkou Reakce na oheň Třída A1 Požární odolnost REI 60 D1 s omítkou OH < 1300 kg/m 3 (ČSN EN ) / Strana 64

65 HELUZ AKU 30 těžká Zdivo se zvýšeným akustickým útlumem EN POUŽITÍ Cihly HELUZ AKU 30 těžké jsou určeny pro akustické zdivo tloušťky 300 mm. Hotové zdivo má zvýšené akustické a tepelně akumulační vlastnosti díky své vysoké objemové hmotnosti. Cihly HELUZ AKU 30 těžké jsou vhodné pro mezibytové příčky, kde je požadován vyšší akustický útlum zdiva, který tyto cihly podle požadavků ČSN splňují. Výhody cihelný podklad pod omítku snížená pracnost ve srovnání s klasickou zvukověizolační maloformátovou cihlou, ekonomická výhodnost zdění ve výškovém modulu 250 mm univerzální (vícepodlažní stavby, cihelné sklepy, podzemní garáže, bytové a domovní dělící stěny) vysoký zvukový útlum nasákavost min. 10 % ilustrativní výkres Technické údaje Cihly HELUZ AKU 30 těžká Rozměry D x Š x V 247 x 300 x 238 mm Výrobní závod HE HE LI LI Objemová hmotnost kg/m 3 Hmotnost průměrná inf. 17,3 17,3 17,3 17,3 kg Pevnost v tlaku - tvarovky MPa Podíl vylehčení otvory inf % Zdivo Tloušťka zdiva 300 mm Spotřeba cihel 16,0 ks/m 2 53,3 ks/m 3 Spotřeba malty zdicí 36,0 l/m 2 pro maltovací kapsy 12,0 l/m 2 Paleta 118 x 100 zafóliovaná 80 ks Hmotnost palety prům. inf kg Směrná pracnost zdění 1) 0,91 Nh/m 2 Plošná hmotnost kg/m 2 1) Při MC 10; bez lešení Pevnosti v tlaku měřené v rozeném stavu dle ČSN EN STYK STĚN - TUPÝ SPOJ Zdivo HELUZ HELUZ AKU 30 těžká tepelnětechnické údaje Informativní součinitele prostupu U a tepelného odporu R s plně promaltovanou spárou ze zálivkového betonu nebo MVC. Hodnoty praktické s VC omítkou tloušťky 2x15 mm součinitel prostupu U W/(m 2.K) R (m 2.K)/W 0,87 0,89 další stavebně-fyzikální (ČSN EN 1745) faktor difúzního odporu µ = 5/10 měrná tepelná kapacita neomítnutého zdiva c = 1,0 kj/kg.k VZDUCHOVÁ NEPRŮZVUČNOST Vážená laboratorní vzduchová neprůzvučnost stěny R w (C;C tr ) db = 58 (-3;-7) Hodnota naměřená na zdivu vyzděném na vápenocementovou maltu o minimální objemové hmotnosti 1900 kg/m 3, oboustranně opatřeném vápenocementovou omítkou 2x15 mm o minimální objemové hmotnosti 1740 kg/m 3. - C;C tr - faktory způsobeni spektru, o které podle typu spektra zdroje hluku v reálných podmínkách, lze snížit hodnotu R w - C - odpovídá spektru hluku činnostech v bytě nebo dopravnímu hluku na dálnicích. - C tr - odpovídá spektru dopravního hluku ve městech a obcích. požární odolnost Stěna s oboustrannou omítkou Reakce na oheň Třída A1 Požární odolnost REI 180 D1 s omítkou OH < 1300 kg/m 3 (ČSN EN ) HELUZ AKU 20 těžká Zdivo HELUZ / Strana 65

66 HELUZ AKU 25 těžká Zdivo se zvýšeným akustickým útlumem EN POUŽITÍ Cihly HELUZ AKU 25 těžké jsou určeny pro akustické zdivo tloušťky 250 mm. Hotové zdivo má zvýšené akustické a tepelně akumulační vlastnosti díky své vysoké objemové hmotnosti. Cihly HELUZ AKU 25 těžké jsou vhodné pro mezibytové příčky, kde je požadován vyšší akustický útlum zdiva, který tyto cihly podle požadavků ČSN splňují. 250 Výhody cihelný podklad pod omítku snížená pracnost ve srovnání s klasickou zvukověizolační maloformátovou cihlou, ekonomická výhodnost zdění ve výškovém modulu 250 mm univerzální (vícepodlažní stavby, cihelné sklepy, podzemní garáže, bytové a domovní dělící stěny) vysoký zvukový útlum nasákavost min. 10 % 372 ilustrativní výkres Technické údaje Cihly HELUZ AKU 25 těžká Rozměry D x Š x V 372 x 250 x 238 mm Výrobní závod HE HE LI LI Objemová hmotnost kg/m 3 Hmotnost průměrná inf. 21,7 21,7 21,7 21,7 kg Pevnost v tlaku - tvarovky MPa Podíl vylehčení otvory inf % Zdivo Tloušťka zdiva 250 mm Spotřeba cihel 10,7 ks/m 2 42,8 ks/m 3 Spotřeba malty zdicí 24 l/m 2 Paleta 118 x 100 zafóliovaná 60 ks Hmotnost palety prům. inf kg Směrná pracnost zdění 1) 0,84 Nh/m 2 Plošná hmotnost kg/m 2 1) Při MC 10; bez lešení Pevnosti v tlaku měřené v rozeném stavu dle ČSN EN STYK STĚN - TUPÝ SPOJ Zdivo HELUZ HELUZ AKU 25 těžká tepelnětechnické údaje Informativní součinitele prostupu U a tepelného odporu R s plně promaltovanou spárou ze zálivkového betonu nebo MVC. Hodnoty praktické s VC omítkou tloušťky 2x15 mm součinitel prostupu U W/(m 2.K) R (m 2.K)/W 0,97 0,77 další stavebně-fyzikální (ČSN EN 1745) faktor difúzního odporu µ = 5/10 měrná tepelná kapacita neomítnutého zdiva c = 1,0 kj/kg.k VZDUCHOVÁ NEPRŮZVUČNOST Vážená laboratorní vzduchová neprůzvučnost stěny R w (C;C tr ) db = 57 (-1;-4) Hodnota naměřená na zdivu vyzděném na vápenocementovou maltu o minimální objemové hmotnosti 1900 kg/m 3, oboustranně opatřeném vápenocementovou omítkou 2x15 mm o minimální objemové hmotnosti 1740 kg/m 3. - C;C tr - faktory způsobeni spektru, o které podle typu spektra zdroje hluku v reálných podmínkách, lze snížit hodnotu R w - C - odpovídá spektru hluku činnostech v bytě nebo dopravnímu hluku na dálnicích. - C tr - odpovídá spektru dopravního hluku ve městech a obcích. požární odolnost Stěna s oboustrannou omítkou Reakce na oheň Třída A1 Požární odolnost REI 180 D1 s omítkou OH < 1300 kg/m 3 (ČSN EN ) HELUZ AKU 25 těžká Zdivo HELUZ / Strana 66

67 HELUZ AKU 20 těžká Zdivo se zvýšeným akustickým útlumem EN POUŽITÍ Cihly HELUZ AKU 20 těžké jsou určeny pro akustické zdivo tloušťky 200 mm. Hotové zdivo má zvýšené akustické a tepelně akumulační vlastnosti díky své vysoké objemové hmotnosti. Cihly HELUZ AKU 20 těžké jsou vhodné pro mezibytové příčky, kde je požadován vyšší akustický útlum zdiva, který tyto cihly podle požadavků ČSN splňují. 200 Výhody cihelný podklad pod omítku snížená pracnost ve srovnání s klasickou zvukověizolační maloformátovou cihlou, ekonomická výhodnost zdění ve výškovém modulu 250 mm univerzální (vícepodlažní stavby, cihelné sklepy, podzemní garáže, bytové a domovní dělící stěny) vysoký zvukový útlum nasákavost min. 10 % 372 ilustrativní výkres Technické údaje Cihly HELUZ AKU 20 těžká Rozměry D x Š x V 372 x 200 x 238 mm Výrobní závod HE Objemová hmotnost 1220 kg/m 3 Hmotnost průměrná inf. 21,6 kg Pevnost v tlaku - tvarovky 20 MPa Podíl vylehčení otvory inf. 28 % Zdivo Tloušťka zdiva 200 mm Spotřeba cihel 10,7 ks/m 2 53,3 ks/m 3 Spotřeba malty zdicí 1) 19,0 l/m 2 Paleta 118 x 100 zafóliovaná 60 ks Hmotnost palety prům. inf kg Směrná pracnost zdění 2) 0,76 Nh/m 2 Plošná hmotnost 314 kg/m 2 1) Použit beton C 8/10 - C 20/25 nebo cementová malta MC 10 o minimální objemové hmotnosti 1940 kg/m 3. 2) Při MC 10; bez lešení Pevnosti v tlaku měřené v rozeném stavu dle ČSN EN STYK STĚN - TUPÝ SPOJ Zdivo HELUZ HELUZ AKU 20 těžká tepelnětechnické údaje Informativní součinitele prostupu U a tepelného odporu R s plně promaltovanou spárou ze zálivkového betonu nebo MVC. Hodnoty praktické s VC omítkou tloušťky 2x15 mm součinitel prostupu U W/(m 2.K) R (m 2.K)/W 1,14 0,61 další stavebně-fyzikální (ČSN EN 1745) faktor difúzního odporu µ = 5/10 měrná tepelná kapacita neomítnutého zdiva c = 1,0 kj/kg.k VZDUCHOVÁ NEPRŮZVUČNOST Vážená laboratorní vzduchová neprůzvučnost stěny R w (C;C tr ) db = 54 (-2;-5) Hodnota naměřená na zdivu vyzděném na vápenocementovou maltu o minimální objemové hmotnosti 1900 kg/m 3, oboustranně opatřeném vápenocementovou omítkou 2x15 mm o minimální objemové hmotnosti 1740 kg/m 3. - C;C tr - faktory způsobeni spektru, o které podle typu spektra zdroje hluku v reálných podmínkách, lze snížit hodnotu R w - C - odpovídá spektru hluku činnostech v bytě nebo dopravnímu hluku na dálnicích. - C tr - odpovídá spektru dopravního hluku ve městech a obcích. požární odolnost Stěna s oboustrannou omítkou Reakce na oheň Třída A1 Požární odolnost REI 120 D1 s omítkou OH < 1300 kg/m 3 (ČSN EN ) HELUZ AKU 20 těžká Zdivo HELUZ / Strana 67

68 HELUZ AKU 11,5 těžká Zdivo se zvýšeným akustickým útlumem EN POUŽITÍ Cihly HELUZ AKU 11,5 těžké jsou určeny pro akustické zdivo tloušťky 115 mm. Hotové zdivo má zvýšené akustické a tepelně akumulační vlastnosti díky své vysoké objemové hmotnosti. Cihly HELUZ AKU 11,5 těžké jsou vhodné pro mezibytové příčky, kde je požadován vyšší akustický útlum zdiva, který tyto cihly podle požadavků ČSN splňují. 115 Výhody cihelný podklad pod omítku snížená pracnost ve srovnání s klasickou zvukověizolační maloformátovou cihlou, ekonomická výhodnost zdění ve výškovém modulu 250 mm univerzální (vícepodlažní stavby, cihelné sklepy, podzemní garáže, bytové a domovní dělící stěny) vysoký zvukový útlum nasákavost min. 10 % 372 ilustrativní výkres Technické údaje Cihly HELUZ AKU 11,5 těžká Rozměry D x Š x V 372 x 115 x 238 mm Výrobní závod HE HE LI Objemová hmotnost kg/m 3 Hmotnost průměrná inf. 12,4 12,4 12,4 kg Pevnost v tlaku - tvarovky MPa Podíl vylehčení otvory inf % Zdivo Tloušťka zdiva 115 mm Spotřeba cihel 10,7 ks/m 2 93,5 ks/m 3 Spotřeba malty zdicí 11,5 l/m 2 Paleta 118 x 100 zafóliovaná 96 ks Hmotnost palety prům. inf kg Směrná pracnost zdění 1) 0,58 Nh/m 2 Plošná hmotnost kg/m 2 2) Při MVC 5 bez lešení Pevnosti v tlaku měřené v rozeném stavu dle ČSN EN STYK STĚN - TUPÝ SPOJ Zdivo HELUZ HELUZ AKU 11,5 těžká tepelnětechnické údaje Informativní součinitele prostupu U a tepelného odporu R s plně promaltovanou spárou ze zálivkového betonu nebo MVC. Hodnoty praktické s VC omítkou tloušťky 2x15 mm součinitel prostupu U W/(m 2.K) R (m 2.K)/W 1,98 0,24 další stavebně-fyzikální (ČSN EN 1745) faktor difúzního odporu µ = 5/10 měrná tepelná kapacita neomítnutého zdiva c = 1,0 kj/kg.k Zdivo HELUZ VZDUCHOVÁ NEPRŮZVUČNOST Vážená laboratorní vzduchová neprůzvučnost stěny R w (C;C tr ) db = 49 (-1;-5) Hodnota naměřená na zdivu vyzděném na vápenocementovou maltu o minimální objemové hmotnosti 1900 kg/m 3, oboustranně opatřeném vápenocementovou omítkou 2x15 mm o minimální objemové hmotnosti 1740 kg/m 3. - C;C tr - faktory způsobeni spektru, o které podle typu spektra zdroje hluku v reálných podmínkách, lze snížit hodnotu R w - C - odpovídá spektru hluku činnostech v bytě nebo dopravnímu hluku na dálnicích. - C tr - odpovídá spektru dopravního hluku ve městech a obcích. požární odolnost Stěna s oboustrannou omítkou Reakce na oheň Třída A1 Požární odolnost EI 120 D1 s omítkou OH < 1300 kg/m 3 (ČSN EN ) HELUZ AKU 11,5 těžká / Strana 68

69 ZVUKOVĚIZOLAČNÍ SYSTÉM HELUZ AKU 2x20 Zdivo se zvýšeným akustickým útlumem EN POUŽITÍ Zvukověizolační systém HELUZ AKU 2x20 s izolantem je určen pro nosné zdivo řadové výstavby dvou samostatných vnitřních stykových stěn. Tento systém splňuje požadavky ČSN /21 na hodnotu 62 db. Výhody nízká vlastní hmotnost cihly cihelný podklad pod omítku snížená pracnost ve srovnání s klasickou zvukověizolační maloformátovou cihlou, ekonomická výhodnost zdění ve výškovém modulu 250 mm nejlepší řešení pro řadovou výstavbu vysoký zvukový útlum nasákavost min. 10 % ilustrativní výkres Technické údaje Cihly HELUZ AKU 2x20 + izolant Rozměry D x Š x V 497 x 200 x 238 mm Výrobní závod HE LI DB Objemová hmotnost kg/m 3 Hmotnost průměrná inf. 15,6 16,1 17,7 kg Pevnost v tlaku - tvarovky MPa Podíl vylehčení otvory inf % Zdivo Tloušťka zdiva 500* mm Spotřeba cihel 16,0 ks/m 2 32,0 ks/m 3 Spotřeba malty zdicí 1) 28,0 l/m 2 Paleta 118 x 100 zafóliovaná 70 ks Hmotnost palety prům. inf kg Směrná pracnost zdění 2) 1,68 Nh/m 2 Plošná hmotnost kg/m 2 1) Byla zkoušena složená zvukověizolační stěna vystavěná z tvarovek HELUZ 19 P+D s vložkou z minerální vaty Rockwool Steprock ND (T) tloušťky 2 x 5 cm. Celková tloušťka zdiva byla 480 mm. Tvarovky byly nahrazeny tvarovkami HELUZ 20 P+D a zdivo z těchto tvarovek má minimálně stejné akustické parametry jako zkoušené zdivo. Celková tloušťka zdiva s tvarovkou HELUZ 20 P+D je 500 mm. 2) Při MC 10; bez lešení Pevnosti v tlaku měřené v rozeném stavu dle ČSN EN tepelnětechnické údaje nutno promaltovat STYK STĚN - TUPÝ SPOJ VAZBA Zdivo HELUZ HELUZ 20 Informativní součinitele prostupu U a tepelného odporu R s plně promaltovanou spárou ze zálivkového betonu nebo MVC. Hodnoty praktické s VC omítkou tloušťky 2x15 mm součinitel prostupu U W/(m 2.K) R (m 2.K)/W 0,26 3,73 Zdivo HELUZ další stavebně-fyzikální (ČSN EN 1745) faktor difúzního odporu µ = 5/10 měrná tepelná kapacita neomítnutého zdiva c = 1,0 kj/kg.k VZDUCHOVÁ NEPRŮZVUČNOST Vážená laboratorní vzduchová neprůzvučnost stěny R w (C;C tr ) db = 62 (-1;-6) Hodnota naměřená na zdivu vyzděném na vápenocementovou maltu o minimální objemové hmotnosti 1900 kg/m 3, oboustranně opatřeném vápenocementovou omítkou 2x15 mm o minimální objemové hmotnosti 1740 kg/m 3. - C;C tr - faktory způsobeni spektru, o které podle typu spektra zdroje hluku v reálných podmínkách, lze snížit hodnotu R w - C - odpovídá spektru hluku činnostech v bytě nebo dopravnímu hluku na dálnicích. - C tr - odpovídá spektru dopravního hluku ve městech a obcích. požární odolnost Stěna s oboustrannou omítkou Reakce na oheň Třída A1 Požární odolnost REI 90 D1 s omítkou OH < 1300 kg/m 3 (ČSN EN ) nutno promaltovat HELUZ / Strana 69

70 HELUZ AKU Pracovní postupy Postup zdění z Šalovacích cihel s výplní Šalovací cihly HELUZ AKU 14; 20; 24 a 30 se zdění zcela vyplňují maltou nebo betonem (s výjimkou malých vylehčovacích otvorů obvodových stěn cihel). Zdění se provádí postupně po jedné vrstvě s tím, že předchozí vrstva je již vyplněna maltou nebo betonem. Cihly se ukládají do lože průměrné tloušťky 12 mm. Tato tloušťka ložné spáry je tvořena pomocí univerzálního posuvného truhlíku. Ve vodorovném směru se kladou na sucho tak, aby do sebe zapadaly pera a drážky (nutno zabezpečit těsné spojení, aby nedocházelo k vytékání zalévací malty - betonu). Převazba jednotlivých vrstev se provádí o 1/2 cihly. Podélné dělení cihel se provádí řezáním. Vyzdívání cihelné stěny z šalovacích cihel HELUZ AKU se doporučuje před realizací stropní konstrukce. Pokud se provádí vyzdívání stěny až po zhotovení stropu (v tomto případě nelze provést zalití dutin v poslední vrstvě cihel), doporučuje se nahradit poslední vrstvu cihel u stropu dvěma vrstvami cihel AKU 24 rozměrů 240 x 115 x 113 mm u cihel šíře 240 mm, resp. třemi vrstvami cihel CP rozměrů 290 x 140 x 65 mm (nutno promaltovat svislé spáry) u cihel šíře 140 a 300 mm. Pro dozdívání cihel šíře 200 mm je potřeba cihly upravit. Pro dosažení deklarovaných hodnot vážené laboratorní vzduchové neprůzvučnosti je hotová stěna oboustranně opatřena vápenocementovou omítkou tloušťky 15 mm o objemové hmotnosti min kg/m 3. V případě požadavku pružného dotěsnění stěny pod stropem se provede vyplnění spáry mezi stěnou a stropem minerální vatou nebo vypěnění montážní pěnou. Spára se doporučuje v tloušťce do 40 mm. Překrytí spáry se provede elastickým tmelem, popř. přetažením omítkou. Zavázání stěny do jiného zdiva je možné buď klasickou vazbou (výška cihly 238 mm je shodná s výškou běžných cihelných bloků HELUZ), nebo pomocí páskových nerezových kotev. Zdění a zalévání tvarovek se provádí maltou o objemové hmotnosti minimálně kg/m 3 nebo betonem min. třídy pevnosti C 8/10. Při vylévání se musí důkladně vyplnit všechny otvory. Lehčící otvory po obvodu se nevyplňují. V akustickém zdivu je zakázáno provádět rozvody instalací. Postup zdění z těžkých akustických cihel Zdění z těžkých akustických cihel se provádí stejným způsobem jako zdění z ostatních cihel s perem a drážkou (viz. zdění stěn a příček str. 12). Pokud má cihla maltovu kapsu, je nutné ji vyplnit zdící maltou. Pro zdění se používá MVC s objemovou hmotností >1 900 kg/m 3 a stěny se opatřují omítkou o objemové hmotnosti >1 740 kg/m 3. AKU systém pro řadovou výstavbu V roce 2003 společnost HELUZ jako první navrhla tento systém zdění akustických stěn pro řadovou výstavbu. Při stavbě zvukověizolačního systému HELUZ AKU 2 x 20 s izolantem se postupuje stejným způsobem jako stavbě zdiva z cihelných bloků HELUZ. Zdění tvarovek se provádí maltou o objemové hmotnosti minimálně kg/m 3. Ložná spára se plně promaltovává, svislé spáry se nemaltují. Zavázání stěny do jiného zdiva je možné klasickou vazbou nebo pomocí páskových kotev. Desky minerální vaty se vkládají do mezery tak, aby k obvodové zdi dokonale dosedly a spáry mezi deskami v jedné vrstvě nebyly ve stejném místě jako ve vrstvě druhé. Obvodové zdivo HELUZ 2x HELUZ 20 Izolant z minerální vaty 2x50 mm ROCKWOOL STEPROCK ND (T) možnosti cihel AKU požadavcích na zvukovou izolaci stěn mezi místnostmi v budovách dle čsn /Z1 24 CHRÁNĚNÝ PROSTOR HLUČNÝ PROSTOR 30 1) 30 2) 2x20 R w 1) 14 1) 11,5 20 1) 2) 25 2) 2) + izolant 3) 62 db provozovny s hlukem L A,max 85 db s provozem i po h průjezdy, podjezdy, garáže 57 db provozovny s hlukem L Bytové domy A,max 85 db s provozem nejvýše do h obytné místnosti bytu všechny místnosti druhých bytů 52 db společné prostory domu ( schodiště, vestibuly, chodby, terasy ) průchody, podchody 47 db společné uzavřené prostory domu ( např. půdy, sklepy ) Bytové domy (kromě RD) nejméně jedna obytná místnost bytu o 3 a více obytných místnostech 42 db všechny ostatní místnosti téhož bytu Řadové RD a dvojdomy obytné místnosti bytu 57 db všechny místnosti v sousedním domě 62 db restaurace s provozem i po h ( L A,max 85 db ) Hotely a ubytovací zařízení ložnicový prostor pokoje 57 db restaurace, společenské prostory a služby s provozem do h hostů 47 db pokoje jiných hostů 42 db společně užívané prostory ( chodby, schodiště ) 62 db hlučné prostory ( kuchyně, technická zařízení ) L Nemocnice, sanatoria apod. A,max 85 db lůžkové pokoje, vyšetřovny apod. lůžkové pokoje, vyšetřovny, operační sály, pokoje lékařů 47 db prostory vedlejší a pomocné ( chodby, schodiště apod. ) 57 db velmi hlučné prostory ( hudební učebny, dílny ) L A,max 90 db Školy apod. 52 db hlučné prostory ( tělocvičny, dílny, jídelny ) L A,max 85 db výukové prostory 47 db výukové prostory 42 db společné prostory, chodby, schodiště 47 db kanceláře a pracovny s vysokými nároky na ochranu před hlukem Kanceláře a pracovny 42 db kanceláře a pracovny se zvýšenými nároky na ochranu před hlukem 37 db kanceláře a pracovny Celková tloušťka akustické stěny s omítkou (cm) , R w - vážená stavební vzduchová neprůzvučnost - požadavek normy ČSN ) stěna z cihel HELUZ AKU zalitá a vyzděná cementovou maltou nebo betonem o objemové hmotnosti min kg/m 3 s vápenocementovou omítkou 2 x 15 mm o objemové hmotnosti min kg/m 3 2) stěna z cihel HELUZ AKU těžká, vyzděná na vápenocementovou maltu o objemové hmotnosti min kg/m 3 s vápenocementovou omítkou 2 x 15 mm o objemové hmotnosti min kg/m 3 3) složená stěna z cihel HELUZ 20 s vložkou z minerální vaty Rockwool Steprock ND (T) tl. 2 x 5 cm s vápenocementovou omítkou 2 x 15 mm o objemové hmotnosti min kg/m / Strana 70

71 OSTATNÍ CIHELNÉ VÝROBKY Obkladový pásek HELUZ POUŽITÍ Cihelný pásek HELUZ se používá jak pro obklady vnějšího zdiva, tak i pro obklady zdiva v interiéru. Pásek lze kombinovat i s dalšími materiály jako jsou dřevo, kámen, jemná keramika a jiné. Stavba obložená tímto ekologickým a zdravotně nezávadným obkladovým materiálem je nejen architektonicky působivá, ale i odolná proti povětrnostním vlivům. Výhody mrazuvzdornost stálobarevnost nenáročnost Technické údaje Cihelný pásek HELUZ 25 Rozměry D x Š x V 1) 250 x 15 x 65 mm Hmotnost průměrná inf. 0,45 kg Počet zmrazovacích cyklů 25 Nasákavost inf. 20 % Spotřeba pásků 2) 52 ks/m 2 Kusů v balení 34 ks Paleta 118 x 100 zafóliovaná 3224 (v krabicích po 52 ks) ks 3800 (bez krabic) ks Hmotnost palety prům. inf. 1481/1740 kg 1) Cihelné obkladové pásky lze dodávat i v délkách 300 a 290 mm. 2) Při spáře 10 mm. 250 ilustrativní výkres DOPORUČENÉ MATERIÁLY Použití Výrobce FLEX 045 CEMIX Flexibilní LB Cemix, a.s. WIDE 039 Spárovací hmota LB Cemix, a.s. 65 listu nebo na obalu, a nanáší se na podklad zubovou nerez stěrkou o výšce zubu 8 mm, pokud možno ve vodorovném směru. Tmel se nanáší pouze na takovou plochu, kterou lze pokrýt obkladovým páskem do 20 minut. Pokud je tmel na ploše nepokryt delší dobu, je nutné jej seškrábnout do kbelíku rozmíchat a opětovně nanést. Spárování obkladu Provádí se min. 24 hodin od nalepení pomocí spárovací hmoty pro širokou spáru Cemix Spárovací hmota WIDE / 039. Spárování je možno provádět pomocí spárovací špachtle přímo do spáry. Spárování lze provést také tak, že se keramický obklad nejdříve smočí vodou a poté se gumovým hladítkem diagonálně přes celou plochu natáhne spárovací hmota. Po mírném zavadnutí se plocha obkladu vyčistí pomocí vlhkého měkkého molitanového hladítka, které se musí soustavně čistit ve vodě. Čištění se provádí několikrát, poslední pouze čistou vodou. Případný maltovinový závoj se za sucha očistí tvrdým štětcem nebo kartáčem. Všeobecné podmínky aplikaci Teplota vnějšího vzduchu, materiálů a podkladu nesmí během všech prací klesnout pod +5 C Během následujících 7 dnů nesmí teplota ovzduší klesnout pod bod mrazu Není dovoleno pracovat za přímého oslunění, větru, deště. Je nutno dodržovat bezpečnostní a hygienická pravidla uvedená v příslušných technických listech nebo na obalech použitých materiálů. požární odolnost Reakce na oheň Třída A1 lepení obkladového pásku heluz na omítku Obkladové pásky Heluz jsou vyráběné jako tažené s nasákavostí větší než 10 %. Úprava podkladu Omítka ve vnějším prostředí, na kterou se bude obkladový pásek lepit a která tvoří podklad obkladu (tj. vrstva nebo souvrství povrchu zděné nebo montované i monolitické betonové stěny): musí být vyzrálá, bez prachu, mastnot, zbytků odbedňovacích a odformovacích prostředků, výkvětů, puchýřů a odlupujících se míst, biotického napadení a aktivních trhlin v ploše. nesmí mít povrchovou úpravu vytvořenou nátěrovými hmotami (nátěry, nástřiky, hydrofobizace). Přípustné je místní vyrovnání nebo reprofilace podkladu. Průměrná hodnota soudržnosti omítky musí být nejméně 200 kpa s tím, že žádný výsledek případné zkoušky soudržnosti nesmí být menší než 150 kpa. Maximální hodnota odchylky rovinnosti podkladu je 10 mm/m. U větších nerovností se musí nanést vyrovnávací vrstva Omítka nesmí vykazovat výrazně zvýšenou ustálenou vlhkost, ani nesmí být trvale zvlhčována. Zdivo do výše min. 300 mm nad terénem musí být omítnuto z cementové soklové omítky třídy CS IV (normový limit odstřikující vody dešti), v ostatních případech musí splňovat omítka třídu minimálně CS II. Omítka se před lepením opatří nátěrem - Cemix Penetrace hloubková H. Nátěr se provádí štětcem nebo válečkem v předstihu min. 24 hodin před lepením. Lepení obkladu Lepení se provádí tmelem Cemix Flex extra / 045 určeným pro vnitřní i vnější prostředí. Tmel se rozmíchá běžným způsobem uvedeným v technickém / Strana 71

72 OSTATNÍ CIHELNÉ VÝROBKY Vínovka, trativodka, věncovky vínovka Lze použít v interiéru na rozdělovací stěny, odkládací zídky, ve vinných sklepech na ukládání lahví. věncovky Používají se pro vyzdívání instalačních šachet a jako ztracené bednění železobetonových průvlaků překladů a věnců zhotovovaných na stavbě. S věncovkou jsou okna a dveře snadno překlenuty a získá se zároveň jednotný podklad pro omítku. Technické údaje Vínovka 1 litr Rozměry D x Š x V 250 x 160 x 333 mm Nasákavost inf. 20 % Spotřeba 23,5 ks/m 2 Paleta 118 x 100 zafóliovaná 63 ks Zdění z vínovek Vínovky se vyzdívají s průběžnou svislou spárou (ne na vazbu). Při vyzdívání se ukládají jednotlivé tvarovky tak, jak byly vyráběné, vrchní část musí být nahoře. Spodní část se pozná podle otisku od výrobních podložek a je vždy nepatrně širší. Před zazdíváním se tvarovky musí namočit do čisté vody. Je to z důvodu lepší lnavosti malty k cihelnému střepu a současně se zaplní póry vodou, takže nedochází ke vsakování malty a k nevhodnému zabarvování od vápenocementového pojiva. Konzistence malty musí být taková, aby se udržela tloušťka spáry cca 15 mm. Větší tloušťka spáry je nutná pro vyrovnání nepřesností v toleranci rozměrů. Při větších délkách zídek (stěn) je nutné ukládat do spár 1-2 ocelové vyztužovací dráty o průměru 5,5-6 mm s případným propojením do sloupků. Vlastní maltování se provádí mezi 2 dřevěné latičky umístěné po okraji zdiva, mezi které se nanáší zdicí malta. Před ukládáním vínovek se tyto latičky odstraní. Při vyzdívání je nutné dbát na to, aby lícový povrch nebyl zbytečně znečištěn maltou, příp. spárovací hmotou, neboť následné čištění je obtížné. Základ musí být řádně odizolovaný proti zemní. Spárování se provádí následně po pomocí cementové malty, čistého cementu, případně jiných vhodných spárovacích hmot za pomoci ocelové spárovačky. Po vyspárování se může povrch vínovek očistit nahrubo ocelovým nebo rýžovým kartáčem, případně omýt vodou. Technické údaje Věncovka U 24 Rozměry D x Š x V 240 x 240 x 238 mm Hmotnost průměrná inf. 7,16 kg Nasákavost inf. 20 % Spotřeba 4 ks/bm Paleta 134 x 100 zafóliovaná 100 ks Hmotnost palety prům. inf. 746 kg Věncovka U 30 Rozměry D x Š x V 240 x 300 x 238 mm Hmotnost průměrná inf. 10,0 kg Nasákavost inf. 20 % Spotřeba 4 ks/bm Paleta 118 x 100 zafóliovaná 96 ks Hmotnost palety prům. inf. 990 kg Věncovka U 36,5 Rozměry D x Š x V 240 x 365 x 238 mm Hmotnost průměrná inf. 10,39 kg Nasákavost inf. 20 % Spotřeba 4 ks/bm Paleta 118 x 100 zafóliovaná 60 ks Hmotnost palety prům. inf. 653 kg Na objednávku je možné dodávat i věncovky U-17,5. TRATIVODKY Trativodky se používají zejména pro zemědělské meliorace, odvodnění základů, silnic, hřišť. Mohou sloužit též k dekoračním účelům, např. v okrasných plotech, stěnách v účelových místnostech veřejných budov. Technické údaje Trativodka 10 Rozměry 250 x 100 mm Hmotnost průměrná inf. 2,5 kg Nasákavost inf. 20 % Spotřeba 4 ks/bm Paleta 118 x 100 zafóliovaná 320 ks Hmotnost palety prům. inf. 830 kg / Strana 72

73 MALTY, OMÍTKY, PĚNA Externí výrobky HELUZ Supertherm TM 39 TEPELNĚIZOLAČNÍ MALTA PRO ZDĚNÍ Použití Tepelněizolační malta, obsahující expandovaný perlit, je určena zejména na zdění obvodového zdiva z cihelných bloků HELUZ. Obsažený perlit dodává maltě vzdušnost a lehkost a tedy i nízký součinitel tepelné vodivosti (λ < 0,21 W/m 2 K). Tepelný odpor zdiva narůstá až o % oproti obyčejné vápenocementové malty. Technické parametry pevnost v tlaku: min. 5 MPa pevnost v tahu za ohybu: min. 2,5 MPa zrnitost: 0 2 mm λ < 0,21 W/mK Výhody vysoká vydatnost zvýšení tepelného odporu zdiva až o % jednoduchá zpracovatelnost je lehčí, a proto menší namáhavost práce ve zdivu nevznikají tepelné mosty! Balení a expedice HELUZ Supertherm TM 39 se dodává v pytlích o hmotnosti 25 kg a v silech. Skladování Při dodržení předepsaných skladovacích podmínek je skladovatelnost do 6 měsíců. HELUZ Supertherm Tm 34 TEPELNĚIZOLAČNÍ malta pro zdění Technické parametry pevnost v tlaku: min. 5 MPa pevnost v tahu za ohybu: min. 2,5 MPa zrnitost 0 2 mm λ < 0,21 W/mK Výhody vysoká vydatnost zvýšení tepelného odporu zdiva až o % jednoduchá zpracovatelnost je lehčí, a proto menší namáhavost práce ve zdivu nevznikají tepelné mosty! Balení a expedice HELUZ Supertherm TM 34 se dodává v pytlích o hmotnosti 20 kg a v silech. Skladování Při dodržení předepsaných skladovacích podmínek je skladovatelnost do 9 měsíců. tm heluz trend TEPELNĚIZOLAČNÍ malta pro zdění na spáru 6 mm Použití Tepelněizolační malta, obsahující expandovaný perlit, je určena zejména na zdění obvodového zdiva z cihelných bloků HELUZ. Obsažený perlit dodává maltě vzdušnost a lehkost a tedy i nízký součinitel tepelné vodivosti (λ < 0,21 W/m 2 K). Technické parametry pevnost v tlaku: min. 8 MPa pevnost v tahu za ohybu: min. 3 MPa tloušťka ložné vrstvy: 4 8 mm λ < 0,15 W/mK Výhody lepší podklad pro omítku úspora malty o 50 % proti tepelněizolační maltě zvýšení tepelného odporu o více než 25 % zdivo bez tepelných mostů zrychlení provádění díky maltovacímu přípravku vyšší pevnost proti tepelněizolační maltě Balení a expedice TM HELUZ TREND se dodává v pytlích o hmotnosti 20 (25) kg. Skladování Při dodržení předepsaných skladovacích podmínek je skladovatelnost do 9 měsíců. Použití Tepelněizolační malta, obsahující expandovaný perlit, je určena zejména na zdění obvodového zdiva z cihelných bloků HELUZ. Obsažený perlit dodává maltě vzdušnost a lehkost a tedy i nízký součinitel tepelné vodivosti (λ < 0,21 W/(m 2 K)). Tepelný odpor zdiva narůstá až o % oproti obyčejné vápenocementové malty / Strana 73

74 MALTY, OMÍTKY. PĚNA Externí výrobky HELUZ Supertherm TO TEPELNĚIZOLAČNÍ OMÍTKA ruční a strojní jádrová omítka 18 e Použití Tepelněizolační omítka vylehčená perlitem je určena jako jádrová vnitřní i vnější omítka na zdivo všeho druhu. Svými tepelně technickými parametry je vhodná pro tam, kde je potřeba zlepšit tepelněizolační vlastnosti zdiva. Své nalezne i na podkladech, kde je potřeba vyšší přídržnost omítky a její odolnost proti objemovým změnám (nedochází ke vzniku trhlin v omítce). Technické parametry pevnost v tlaku: 0,4-2,5 MPa přídržnost: min. 0,18 MPa zrnitost: 0 2 mm λ < 0,13 W/mK Výhody vysoká vydatnost zlepšení tepelněizolačních vlastností zdiva jednoduchá zpracovatelnost je lehčí, a proto menší namáhavost práce omezení náchylnosti na tvorbu plísní Balení a expedice HELUZ Supertherm TO se dodává v pytlích o hmotnosti 17 kg. Skladování Při dodržení předepsaných skladovacích podmínek je skladovatelnost do 6 měsíců. Použití Strojní lehčená omítka. Svými tepelně technickými parametry je vhodná pro tam, kde je potřeba zlepšit tepelněizolační vlastnosti zdiva. Své nalezne i na podkladech, kde je potřeba vyšší přídržnost omítky a její odolnost proti objemovým změnám (nedochází ke vzniku trhlin v omítce). Technické parametry pevnost v tlaku: 0,4-2,5 MPa přídržnost: min. 0,2 MPa zrnitost: 0 1,2 mm λ < 0,37 W/mK Výhody vysoká vydatnost zlepšení tepelněizolačních vlastností zdiva jednoduchá zpracovatelnost je lehčí, a proto menší namáhavost práce omezení náchylnosti na tvorbu plísní Balení a expedice Jádrová omítka 18 E se dodává v pytlích o hmotnosti 30 kg. Skladování Při dodržení předepsaných skladovacích podmínek je skladovatelnost do 6 měsíců. Poznámka: Pro vyzdívání cihelných bloků HELUZ lze použít i jiné značky tepelněizolačních malt, příp. omítek. Jejich konzultujte s projektantem Pevnost určí statik / Strana 74

75 MALTY, OMÍTKY, PĚNA Externí výrobky HELUZ MALTA PRO TENKOU SPÁRU HELUZ celoplošné MALTA PRO celoplošnou tenkou spáru Použití HELUZ LEPIDLO je malta pro tenkou spáru pro rovinné zdění, určená pro variantu namáčení a nanášení pouze na žebra broušených cihelných tvarovek. Technické parametry třída malty: M 10, EN (MGr III, DIN 1053) pevnost v tlaku: >10 N/mm 2 Vydatnost 1 pytel malty pro tenkou spáru (25 kg) cca 19 l čerstvé malty Složení Cementové pojivo, doplněné disperzním pojivem s vysokou lepící silou a pevností ve smyku. Balení a expedice HELUZ LEPIDLO se dodává v pytlích o hmotnosti 25 kg. Skladování Na suchém místě je skladovatelná minimálně 6 měsíců. Datum výroby je na potisku boční strany. Při zpracování musí být dodržována technická pravidla a směrnice. Zpracování Do čisté nádoby kruhového průřezu se odměří pitná voda a za stálého míchání metlou se pomalu a rovnoměrně dává suchá maltová směs, až vznikne poddajná malta bez hrudek. (Lze použít 30 l kbelík Coolmix, metlu Coolmix DX 40 a míchač DLX 150.) Po 5 minutové době zrání ještě jednou krátce promíchat metlou. Povrch cihel (ložné plochy) musí být čistý a bez prachu, vysoce savé cihly musí být předem navlhčené. Nezpracovávat teplotách pod 5 C. Dříve pravený materiál už znovu nemíchat! Při zpracování nanášecím vozíkem použít pouze tolik malty (závisí na počasí), aby vznikla požadovaná vrstva mezi cihlami ( dodržení předpisů na zpracování pro rovinné zdění). Při delším přerušení práce musí být koruna zdiva vhodně ochráněna proti a vlivům počasí. Načaté pojivo musí být uchováváno v suchu. Použití HELUZ CELOPLOŠNÉ LEPIDLO je malta pro celoplošnou tenkou spáru, je určená pro celoplošné zakrytí cihelného zdiva rovinném zdění. Tato malta je určena výhradně k tomuto účelu a nelze ji použít pro variantu namáčení. Technické parametry třída malty: M 10, EN (MGr III, DIN 1053) pevnost v tlaku: >10 N/mm 2 sypná hmotnost: < 1,0 kg/dm 3 tepelná vodivost: 0,21 W/mK Vydatnost podle tvaru otvorů v cihle cca 15 kg/m 3 cihelného zdiva 1 pytel malty pro celoplošnou tenkou spáru (25 kg) cca 36 l čerstvé malty Složení Cementové pojivo, doplněné čistě minerálním speciálním produktem s vysokou přídržností ve standardně cementově šedé barvě. Balení a expedice HELUZ CELOPLOŠNÉ LEPIDLO se dodává v pytlích o hmotnosti 25 kg. Skladování Na suchém místě je skladovatelná minimálně 6 měsíců. Datum výroby je na potisku boční strany. Při zpracování musí být dodržována technická pravidla a směrnice. Zpracování Do čisté nádoby kruhového průřezu se odměří pitná voda a za stálého míchání metlou se pomalu a rovnoměrně dává suchá maltová směs, až vznikne poddajná malta bez hrudek, medovité konzistence. (Lze použít 30 l kbelík Coolomix, metlu Collomix DX 40 a míchač DLX 150.) Po 5 min. době zrání ještě jednou krátce promíchat metlou. Poté se malta naplní maltovacího válce a rovnoměrnou rychlostí se nanese na rovnou cihelnou stěnu. Povrch cihel (ložné plochy) musí být čistý a bez prachu, vysoce savé cihly musí být předem navlhčené. Nezpracovávat teplotách pod 5 C. Dříve pravený materiál už znovu nemíchat! Při zpracování nanášecím vozíkem musí být použito pouze tolik malty (závisí na počasí), aby vznikla požadovaná vrstva mezi cihlami ( dodržení předpisů na zpracování pro rovinné zdění). Při delším přerušení práce musí být koruna zdiva vhodně ochráněna proti a vlivům počasí. Načaté pojivo musí být uchováváno v suchu / Strana 75

76 MALTY, OMÍTKY. PĚNA Externí výrobky HELUZ zakládací malta HELUZ PĚNA bezcementové tekuté Použití HELUZ zakládací malta je rychle vytvrzující cementová malta pro přípravu horizontální vrstvy - vyrovnávací zakládací maltová vrstva, která je určená pro broušené zdicí bloky. Třída malty M 10, dle EN (MGr III dle DIN 1053). Technické parametry třída malty: M 10, EN (Mgr III, DIN 1053)) pevnost v tlaku: >10 N/mm 2 přídavek vody: cca 6 l/pytel doporučená tloušťka vrstvy mm Vydatnost 1 pytel zakládací malty (25 kg) cca 13,9 l čerstvé malty Složení Cementové pojivo, doplněné dispersním pojivem a urychlovacími složkami pro velmi rychlé vytvrzení. Balení a expedice HELUZ zakládací malta se dodává v pytlích o hmotnosti 25 kg. Skladování V suchém prostředí je skladovatelnost až 6 měsíců. Datum výroby je na potisku boční strany. Při zpracovávání musí být dodržována technická pravidla a předpisy. Použití HELUZ pěna je bezcementové s extrémně silnou lepivostí, určené výhradně pro lepení přesně broušených cihel. Protože se jedná o suchý systém zdění, dovoluje se zdění i nízkých teplotách, a to až do -5 C. U tohoto systému zdění nedochází k přenášení z pojiva do zdiva. Tento spojovací systém se používá k vyzdívání nosného i nenosného zdiva. Zdění pomocí pěny je rychlé, nenáročné na energii a vodu i na počet pracovníků. Pracovní postup Před aplikací je nutno podklad očistit od volných částic (prach, tuky apod.). V letních měsících (pokud je cihelná tvarovka vyschlá) je dobré podklad před aplikací navlhčit vodou, nejlépe rozprašovačem. Obsah dózy se důkladně protřepe (nejméně 20x) a dóza se namontuje na pistolový adaptér. Během aplikace se drží pistole tak, aby adaptér směřoval nahoru. I aplikaci je nutné dózu občas protřepat. Povolí se stavěcí šroub, stiskne spoušť (cca na 2 vteřiny) a nechá se vytrysknout trochu. Množství vytlačovaného se reguluje spouští a maximální průchod lze omezit i stavěcím šroubem. Tím je pistole pravena k. Na ložnou spáru se nanáší jeden (v případě šířky 140 mm) nebo dva pruhy pěny (pro širší zdivo) o ø 2 cm a asi 5 cm od okraje cihly. Usazení broušené cihly je nutné uskutečnit před vytvořením zaschlé povrchové vrstvičky na lepidle - v průběhu následujících 3 minut. Přesně usazené cihly by se již neměly nadzvedávat, v opačném případě se musí nanést znovu proužky pěny. Zpracování Do čisté míchací nádoby, resp. stavební míchačky dát čistou vodu z vodovodního řádu a míchat suchou maltovou směs. Na očištěné podkladové desce nastavit zakládací vodící lišty na odpovídající straně zdiva a na požadovanou výšku horizontální vrstvy, maltu okamžitě nandat na podklad a utáhnout s dodržením přesných rozměrů. Rychle vytvrzující působení umožňuje kladení broušených cihel po cca 30 min. Balení a expedice Pěna je dodávaná v dózách o objemu 750 ml / Strana 76

77 MATERIÁLY PRO ZDĚNÍ Extrudovaný polystyrén, expandovaný perlit extrudovaný polystyrén XPS Použití Při dosavadním způsobu montáže okenních rámů, nebo zárubní do zdiva, vzniká u tohoto detailu tepelný most. Pro jeho eliminaci je vhodné použít tepelněizolační materiál, který by přerušil kontakt mezi tvarovkou a zabudovávaným materiálem (okenní rám, dveřní zárubeň ). Pro tento detail doporučujeme osadit cihly HELUZ-K a K-1/2 a kapsy vyplnit tepelněizolační deskou z extrudovaného polystyrenu JACKODUR standard CFR GL tl. 30 mm nařezanou na pruhy šířky 200 mm. Jedná se o desku s hladkou hranou určenou výrobcem pro tepelnou izolaci fasádních zateplovacích systémů, chladících boxů atd. Pevnost v tlaku 300 kn/m 2 (30 t/m 2 ). Extrudovaný polystyren doporučujeme vyztužit pásem sklotextilní síťoviny s přesahem 100 mm na cihelnou tvarovku. Síťovina se vtlačí do 2 mm vrstvy flexibilního a překryje se druhou vrstvou flexibilního silnou 2 mm. Nejčastěji se používá sklotextilní síťovina o hmotnosti okolo 140 g/m 2 s oky 9 x 9 mm. Technické údaje Vlastnosti CFR : Objemová hmotnost 35 kg/m 3 Součinitel tepelné vodivosti 0,027 W/mK Pevnost v tlaku 10% lineární deformaci 300 kpa Nasákavost 0,34 % Třída reakce na oheň E Hraniční teploty (dlouhodobě) 75 C Povrch desky hladký Provedení hran hladká hrana Rozměrová stabilita (rozdíl změn v %) 0,3 % změna délky 0,2 % změna šířky 0,4 % změna tloušťky Balení: Tloušťka desky 30 mm Počet v balíku 14 ks Množství v balíku 1250 x 600 mm 10,5 m 2 Vlastnosti sklotextilní síťoviny: Hmotnost Pevnost (N/5 cm) oka Označení g/m 2 osnova/útek mm R 108 A / x 9 EXPANDOVANÝ PERLIT Použití Pro zlepšení tepelněizolačních vlastností první řady obvodového zdiva se používá pro zásyp dutin tvarovek expandovaný perlit s vysokou tepelněizolační schopností, vysokou tepelnou odolností a nízkou objemovou hmotností. Vysypáním dutin tvarovek perlitem dochází ke zlepšení hodnot tepelné vodivosti ve všech jeho směrech, avšak největší nárůst je zaznamenán v ose z, kde došlo téměř až k 5násobnému zlepšení. Při současném způsobu pokládky zdiva na základovou desku dochází k dalšímu šíření zejména chladu z této desky do zdiva. Jelikož tvarovka má jen svislá žebra, dochází k šíření chladu i do dalších vrstev zdiva a tím ke zhoršování tepelněizolačních vlastností. Pro eliminaci tohoto jevu je vhodné první vrstvu položeného zdiva vysypat vhodným tepelněizolačním materiálem, který by toto šíření omezil. Četnými zkouškami bylo zjištěno, že pro tyto účely je vhodné použít expandovaný perlit, zrnitosti 0,0-1,0 mm. Tato zrnitost zaručuje dostatečné vyplnění veškerých dutin tvarovky. Expandovaný perlit je přírodní, jemně zrnitý prášek šedobílé barvy s vysokou tepelněizolační a zvukově izolační schopností, vysokou tepelnou odolností a nízkou objemovou hmotností. Vyrábí se tepelným zpracováním horniny sopečného původu - perlitu, jehož chemické složení a vlastnosti jsou podobné jako u skla. V přírodě se běžně vyskytuje, je chemicky inertní, anorganický původ mu zaručuje nehořlavost a odolnost proti plísním a mikroorganismům. Je odolný teplotám od -200 do +900 C. Technické údaje Charakteristika expandovaného perlitu EP 150 OM EP 150 H1 hydrofobizovaný Zrnitost 0,0-1,0 mm 0,0-1,0 mm Sypná hmotnost 75 kg/m kg 75 kg/m kg Tepelná vodivost 0,05 W/m.K 0,05 W/m.K Hodnoty vlastností cihelné tvarovky s dutinami vysypanými perlitem a s dutinami prázdnými THERMO STI S perlitem Bez perlitu 44 ev [W m -1 K -1 ] ev [W m -1 K -1 ] 1 - ve směru x 0,077 0, ve směru y 0,146 0, ve směru z 0,159 0,674 PLUS 44 S perlitem Bez perlitu ev [W m -1 K -1 ] ev [W m -1 K -1 ] 1 - ve směru x 0,113 0, ve směru y 0,217 0, ve směru z 0,235 0,75 Vydatnost perlitu dodávaného ve 125 l pytlích Tloušťka zdiva v mm Orientační délka jedné vrstvy zdiva vysypané perlitem [m] 1,7 2 2,2 2,3 2,4 3,1 3,7 4 Pracovní postup: Vysypávání je možné provádět pomocí posuvného maltovacího přípravku, do kterého se sype perlit a přípravek se posouvá po zdivu. Před nanesením malty je potřeba přebytečný perlit očistit tak, aby byla odkryta žebírka cihel a malta se spojila s cihlou. Obecně je zdění ze svisle děrovaných cihel nutné chránit cihly i zdivo před povětrnostními vlivy, především proti srážkové vodě. U cihel vysypaných perlitem platí toto dvojnásob. Je nutné nejen zakrývat zdivo, ale i zabránit tomu, aby byla voda nasávána do cihel ze základové desky. Proto doporučujeme, aby byla hydroizolace první vrstvy provedena tak, jak je patrné z obrázku. Je-li tento detail / Strana 77

78 apojení hydroizolace MATERIÁLY PRO ZDĚNÍ Extrudovaný polystyrén, expandovaný perlit proveden dostatečně kvalitně, zabrání se nasávání vody do první vrstvy cihel a předejde se jejich dlouhému vysychání. Pokud cihly s perlitem do zimního období dostatečně nevyschnou, může dojít k jejich porušení mrazem! Z tohoto důvodu doporučujeme použít hydrofobizovaný perlit HELUZ. Vzhledem k možnému znehodnocení papírového obalu perlitu vlivem deště není možné tento materiál dopravovat na otevřených kamionech s hydraulickou rukou. Vysypávání cihel perlitem detail napojení hydroizolace zdivo HELUZ cihla HELUZ vysypaná PERLITEM přerušuje tepelný tok ve svislém směru První vrstva cihel pravená pro zasypání perlitem. betonový základ hydroizolace izolace betonový potěr tepelný tok Příklady cihelných tvarovek s perlitem v cihelném komínovém systému HELUZ Sypání perlitu do maltovacího přípravku. Dutiny vysypané perlitem. Vysypáním dutin cihelné tvarovky perlitem se sníží součinitel prostupu komínového pláště ve svislém směru a tím se sníží tepelné ztráty vytápěných prostorů přes komínové těleso / Strana 78

79 POMŮCKY PRO ZDĚNÍ Pracovní pomůcky pro broušené zdivo VYROVNÁVACÍ SOUPRAVA vyrovnávací souprava light kotva z nerezové oceli Použití Vyrovnávací souprava se používá založení zakládací spáry. nivelační souprava a lať Použití Pro napojení nosných i nenosných zdí. aplikační pistole Použití Stříkací pistole určená pro polyuretanové pěny zdění. nanášecí válec pro stativ Použití Pro nanášení malty pro tenkou spáru na broušené zdivo. nanášecí válec pro celoplošné NÁDOBA NA namáčení cihel Použití Pro nanášení malty pro tenkou celoplošnou spáru na broušené zdivo / Strana 79

80 POMŮCKY PRO ZDĚNÍ Pracovní pomůcky pro broušené a obvodové zdivo MÍCHADLO (DVOJRYCHLOSTNÍ) + METLA kotoučová pila heluz pro řezání cihel ruční pila heluz pro řezání cihel Popis Pozinkovaná pila pro přesné řezání cihel, pevná a lehká konstrukce. PILA HELUZ REUL 525 pro suchý řez na cihly a na řezání otvorů ve stěnách Popis Ruční pila s 33 zuby se žlábkovým uložením plátků ze slinutých karbidů, které zaručují zvýšenou pevnost a trvanlivost zubů. Ocelový pilový list je dlouhý 62 cm. Pila HELUZ REUL kotouč ø 600 mm pro řezání tvarovek a stěn se suchým řezem PILOVÝ STŮL T37 elektrická pila heluz pro řezání cihel Popis Pila ocaska s předkyvem, 1400 W, rychloupínání. Pilový stůl T37 pro řezání do štítu / Strana 80

81 POMŮCKY PRO ZDĚNÍ Pracovní pomůcky pro broušené a obvodové zdivo STĚNOVÁ VODICÍ LIŠTA POSUVNÉ MALTOVACÍ PŘÍPRAVKY HELUZ Maltovací přípravek HELUZ pro obvodové zdivo a pro zasypávání perlitem pro tloušťku zdiva 365; 380; 400; 440 a 490 mm Lišta s pojezdovým vozíkem na stěnu VYSAVAČ Přípravek HELUZ pro zdění AKU cihel pro tloušťku zdiva 140; 200; 240 a 300 mm NANÁŠECÍ VÁLEC PRO MALTU HELUZ TREND Pro tloušťku zdiva 440 mm (380 mm) 1400 W (25 litrů, 50 litrů) DALŠÍ POMŮCKY PRO ŘEZÁNÍ CIHEL Elektrická frézka na řezání instalačních otvorů Vrták na vrtání otvorů pro elektroinstalační krabice / Strana 81

82 KERAMICKÉ NOSNÉ PŘEKLADY HELUZ 23,8 EN (2) POUŽITÍ Nosné překlady HELUZ se používají jako překlady nad dveřními a okenními otvory ve vnitřních i vnějších stěnách. Tyto překlady lze kombinovat s izolantem pro dosažení zvýšených tepelněizolačních vlastností. Nosné překlady HELUZ 23,8 se vyrábí v délce od 1 do 3,5 m v modulu po 250 mm. Nosný překlad HELUZ 23,8 Výhody Levnější varianta nosného překladu JISTROP 238. Speciální tvar keramických vložek překladů umožňuje zkontrolovat i v dokončené hrubé stavbě správné uložení překladů nad otvorem. Překlad je plně staticky únosný po osazení do cementové malty lze překlad přímo zatížit bez nutnosti podepření v montážním stavu, nadezdívky a nadbetonování. Překlad je vyráběn v modulovém systému HELUZ. V obvodovém zdivu se překlady kombinují s izolantem v tloušťce min 90 mm z důvodu dosažení požadovaných tepelněizolačních vlastností. Pohledové strany překladu mají cihelné provedení vhodný podklad pod omítku. Snadná manipulace umožňuje i ruční montáž, šetří čas výstavby a náklady na vybavenost staveniště. technické ÚDAJE Keramické nosné překlady HELUZ 23,8 se vyrábějí z cihelných tvarovek, které tvoří formu pro nosnou železobetonovou část a cihelný podklad pod omítku. SKLADBA PŘEKLADU cihelné tvarovky Ctp-U 70/ PNG část beton C 20/25 výztuž KARI drát (W); BSt 500M rozměry 70 x 238 x 1000 až mm po 250 mm hmotnost inf. 36 kg/m SPRÁVNÉ ULOŽENÍ požární odolnost HELUZ 23,8 JISTROP 238 Překlad bez omítky Požární odolnost: R 60 D1 Překlad s omítkou 20 mm Překlad s omítkou 20 mm Požární odolnost: R 120 D1 Požární odolnost: R 60 D1 DODÁVKA A USKLADNĚNÍ Keramické nosné překlady HELUZ 23,8 jsou dodávány v ucelených paketách na dřevěných prokladech po 20 ks sepnutých ocelovou paletovací páskou nebo jednotlivě. využití statické únosnosti Při uložení stropní konstrukce na překlady lze uvažovat do statické únosnosti pouze ty překlady, na kterých je stropní konstrukce uložena. Při stropní konstrukce z ocelových, příp. železobetonových nosníků (strop typu HURDIS) je nutné k těmto nosníkům vařit výztuž ztužujícího věnce. Při stropní konstruce jako monolitické desky se uvažují pro přenášení zatížení od stropní konstrukce ty překlady HELUZ 23,8, na kterých je tato monolitická deska uložena a dále nad které je zavedena nosná výztuž desky. vnější strana ZAKÁZANÉ ULOŽENÍ vnitřní strana / Strana 82

83 KERAMICKÉ NOSNÉ PŘEKLADY HELUZ 23,8 EN (2) tabulky únosností Příklady překladu heluz 23,8 PŘEKLAD HELUZ 23,8 Délka m 1,00 1,25 1,50 1,75 2,00 2,25 2,50 2,75 3,00 3,25 3,50 Uložení mm 125* 200* 250* Světlost m 0,75 1,00 1,25 1,50 1,60 1,85 2,00 2,25 2,50 2,75 3,00 qd kn/m 14,9 12,7 11,2 10,1 12,3 12,2 10,1 8,2 6,8 5,6 4,7 2*qd kn/m 29,7 25,4 22,4 20,2 24,6 24,4 20,3 16,4 13,6 11,3 9,4 3*qd kn/m 44,6 38,1 33,7 30,3 36,9 36,6 30,4 24,7 20,3 16,9 14,2 4*qd kn/m 59,4 50,8 44,9 40,4 49,2 48,8 40,6 32,9 27,1 22,5 18,9 qd kn/m 2*qd kn/m 3*qd kn/m 4*qd kn/m 20,4 40,8 61,2 81,6 21,0 41,8 32,7 83,6 PŘEKLAD JISTROP 238 Délka m 1,00 1,25 1,50 1,75 2,00 2,25 2,50 2,75 3,00 3,25 3,50 Uložení mm 125 1) 200 1) 250 1) Světlost m 0,75 1,00 1,25 1,50 1,60 1,85 2,00 2,25 2,50 2,75 3,00 13,9 27,6 41,4 55,2 14,5 29,0 43,5 58,0 15,7 31,4 47,1 62,8 12,0 24,0 36,0 48,0 10,8 21,6 32,4 43,2 8,7 17,2 25,8 34,4 7,1 14,0 21,0 28,0 5,9 11,6 17,4 23,2 4,8 9,6 14,5 19,3 Legenda: qd návrhová hodnota zatížení bez vlastní tíhy překladu 1) Pro tloušťku zdiva mm varianta I varianta II Pro tloušťku zdiva mm Pro tloušťku zdiva 365 mm varianta I varianta II Pro tloušťku zdiva 300 mm varianta I varianta II Pro tloušťku zdiva mm Pro tloušťku zdiva mm Při uložení na cihly krajové K a krajové poloviční K-1/2 nutno zvětšit uložení o 30 mm. POSTUP PŘI MONTÁŽI Keramické překlady HELUZ se osazují svojí užší stranou (na výšku) do lože z cementové malty. Překlad se osazuje ve směru šipek vyznačených na překladu. Správné osazení do zdiva je také signalizováno správnou orientací písmen v nápisu HELUZ na keramické části překladu. Z vnější strany objektu se osazuje jeden překlad. Z vnitřní strany objektu se osazují vedle sebe min. 2 překlady. Zbývající prostor mezi překlady je vyplněn izolantem (pěnový polystyrén) tloušťky min. 90 mm dle tloušťky zdiva. Z vnější a vnitřní části objektu se překlad osazuje keramickou částí ven, neboť tvoří vhodný podklad pod omítku. Překlady se skládají ručně přímo nad otvory ve zdivu a po vyskládání se zafixují proti překlopení rádlovacím drátem. Další způsob montáže je sestavení překladů a izolační výplně např. na staveništi. Celá kombinace překladů se zafixuje dostatečně pevným rádlovacím drátem alespoň na dvou místech v blízkosti úložných ploch překladů. Poté se celá složenina překladů osadí zdvihacím zařízením na zdivo nad otvorem. Při uložení stropní konstrukce na překlady lze uvažovat do statické únosnosti pouze ty překlady, na kterých je stropní konstrukce uložena. POZOR NA SPRÁVNÉ ULOŽENÍ PŘEKLADU! Nosný překlad se vždy osazuje ve směru šipek vyznačených na překladu. Správné osazení do zdiva signalizuje nápis na keramické části překladu NAHORU v horní části překladu a DOLU v dolní části překladu! Pozor na záměnu překladů HELUZ s překlady s předpínanou výztuží, kde ve vyšších délkách musí být použito více překladů vedle sebe z důvodu jejich nižších únosností. Příklady překladu HELUZ a překladů s předpínanou výztuží pro dosažení stejné únosnosti délka 2,25 m A A překlad HELUZ B překlad s předpínanou výztuží B délka 2,0 m A A B B / Strana 83

84 DETAIL OKENNÍHO NADPRAŽÍ Pro tloušťku stěny 300 a 365 mm uložení nosných překladů na zdivo Řez uložením - klasické cihelné bloky věncovka Vnější omítka Věncovka Tep. izolace tl. 70 mm Zdicí malta Vnitřní omítka Zdicí malta Asfaltový pás Pohled věncovka HELUZ překlad 23, izolace překlad strop věncovka HELUZ překlad Tepelná izolace Překlad HELUZ 23,8 Montážní pěna Okenní rám malta! tl.12 mm okenní otvor věncovka Řez uložením - broušené cihelné bloky věncovka Pro tloušťku stěny 365; 380; 400 a 440 mm věncovka Vnější omítka Věncovka Tep. izolace tl. 100 mm Zdicí malta HELUZ překlad 23,8 malta! tl.12 mm okenní otvor Tepelná izolace Vnitřní omítka Zdicí malta Asfaltový pás Překlad HELUZ 23,8 Montážní pěna Okenní rám izolace překlad strop Pohled věncovka HELUZ překlad 23,8 malta! tl.12 mm okenní otvor izolace překlad strop Překlad je vždy ukládán do maltového lože tloušťky 12 mm. Pro tloušťku stěny 440; 490 a 500 mm Vnější omítka Věncovka Zdicí malta Vnitřní omítka Zdicí malta Tepelná izolace Asfaltový pás Překlad HELUZ 23,8 Montážní pěna Okenní rám / Strana 84

85 KERAMICKÉ PŘEKLADY HELUZ PLOCHÉ EN (5) Keramické ploché překlady HELUZ se používají jako nosné překlady nad otvory ve stěnových konstrukcích (okna, dveře, výklenky, ). Ploché překlady vzhledem ke své štíhlosti nejsou nosné samy o sobě, jako nosné se chovají až ve spolupůsobení s navazující nadezděnou (popř. nadbetonovanou) tlakovou zónou (spřažené překlady). VÝHODY jednoduché navrhování v komplexním systému HELUZ jednotný modulový systém tři šířkové varianty (115, 145, 175 mm) široký sortiment délek ( mm po 250 mm) nízká spotřeba oceli rozsáhlá variabilita (možnost různých kombinací) možnost kombinace jednotlivých překladů s vloženou tepelnou izolací nízká hmotnost (snadná ruční manipulace) snížený součinitel prostupu (vylehčená keramická část) nízká cena TECHNICKÉ ÚDAJE cihelné tvarovky Ctp-U 115/ Ctp-U 145/ Ctp-U 175/ PNG část beton C 30/37 výztuž nebo BSt 500S rozměry 115/145/175 x 71 x mm po 250 mm hmotnost inf. 15/21/20 kg/bm Překlady HELUZ 11,5; 14,5 a 17,5 se vyrábějí z podélně děrovaných cihelných tvarovek tvořících podklady pod omítku a zároveň obálku pro železobetonovou část překladu. technologie provádění Okenní nadpraží ve stěně tl. 490, 440, 380 a 365 mm z překladů HELUZ - překlad 11,5 s nadezděním z cihel CD (240 x 115 x 71), případně z věncovek 185, 225 a 265. polohy překladu pro manipulaci asfaltový pás STATICKÉ PŮSOBENÍ Ploché překlady jsou určeny převážně pro statické zatížení. Je zakázané přímé zatěžování překladů osamělými břemeny. Stropní trámečky, apod. musí být zabetonovány do ztužujícího věnce nebo musí být uloženy na věnci. Do spolupůsobící tlakové zóny spřaženého překladu nelze započítat část stěny nad stropem nebo ztužujícím věncem. Vodorovné i svislé spáry mezi cihlami v tlakové zóně musí být plně promaltovány (i u styku pero+drážka). K návrhu plochých překladů jsou zpracovány Tabulky pro navrhování keramických překladů HELUZ. EXPEDIČNÍ ÚDAJE více plochých překladů vedle sebe nadezdění PŘEKLADU rozměry výška/šířka hmotnost inf. počet v paketě ložení inf. na kamión (mm) (kg/m) (ks) (bm) délka překladu (m) > 0,75-1,75 2,00-2,50 2,75-3,00 0,75-3,00 71/115 15, /145 21, /175 24, požární odolnost Překlad bez omítky Požární odolnost: R 60 D1 Překlad s omítkou 20 mm Požární odolnost: R 90 D1 příklady uložení překladů ve zdivu / Strana 85

86 KERAMICKÉ PŘEKLADY HELUZ PLOCHÉ EN (5) způsob zabudování (montáž) příklady uložení překladů ve zdivu Ploché překlady HELUZ se osazují do lože z cementové malty tloušťky cca 10 mm. Délka uložení překladu musí být minimálně 125 mm. Při manipulaci s překlady a osazování překladů zejména větších délek dochází k pružnému průhybu, který výrobek nepoškozuje. Před započetím nadezdívání (popř. nadbetonování) je však nutné překlady podepřít do roviny tak, aby vzdálenosti mezi podporami nebyly větší než 1 m, jinak hrozí jejich nadměrné prohnutí až zlomení. Jako podpory je možno použít např. dřevěné sloupky s klínky, aby bylo možné jejich snadné a šetrné odstranění po zatvrdnutí spolupůsobící vrstvy (zpravidla za 2 týdny) Od světlého rozpětí většího než 1 m 1 podporu Od světlého rozpětí většího než 2 m 2 podpory Všechna zatížení např. ze stropní konstrukce musí být do dostatečného zatvrdnutí tlakové zóny překladů vynesena tak, aby tato zatížení nebyla do překladu vnášena. Nadezdívání nebo nadbetonování se provádí na očištěné a řádně navlhčené překlady. Ve spolupůsobící vrstvě zdiva musí být vodorovné i svislé (!) spáry vždy plně promaltovány (tzn. i u cihel typu P+D, u kterých se běžně svislá spára nemaltuje). Minimální tloušťky spár jsou 10 mm, pro zdění se používá malta pevnosti minimálně 2,5 MPa (např. M 2,5; M 5; M 10). Pevnost cihel použitých pro nadezdívku musí být ve směru délky překladů minimálně průměrně 2,5 MPa a jednotlivě 2,0 MPa. Při používání sestavy překladů (více překladů vedle sebe) musí být tlaková zóna provedena v celé šířce sestavy. Je nutno dbát na správnou převazbu cihel, tzn. minimálně 0,4 výšky cihly. Při nadbetonované tlakové zóny se používá beton minimálně C 12/15. Hotové překlady musí být opatřeny omítkou UPOZORNĚNÍ: Nalomené nebo jinak vážně poškozené překlady se nesmějí zabudovávat! skladování, manipulace, doprava Skladování a doprava na dřevěných prokladech. Skladování, doprava a přejímka se řídí ustanoveními PNG část Keramické ploché překlady HELUZ. Překlady se skladují na rovném pevném terénu v originálních paketách od výrobce nebo na dřevěných podkladech v takových vzdálenostech, 175 aby nedocházelo k deformaci překladů. Překlady není nutné mezi sebou prokládat. 365 Výška skládky může být do 3 m. Vzhledem k vysoké štíhlosti překladů je třeba dbát manipulaci zvýšené opatrnosti, aby nedocházelo k jejich poškození (nalomení) Doporučuje se manipulace v pootočené poloze (pootočení na bok) z důvodu vyšší tuhosti samostatného překladu v této poloze. Případně nalezené poškozené překlady je třeba vyřadit a řádně označit. Pro přepravu platí 115 obdobné 90 zásady 115 jako pro skladování. Uložení je třeba způsobit možnostem dopravního prostředku 440 a podmínkám dopravy. V zimním období je třeba chránit před povětrnostními vlivy (promrzání promočených překladů) DODÁVKA Překlady HELUZ 11,5; 14,5 a 17,5 jsou dodávány v paketách na dřevěných prokladech přepásané ocelovou páskou / Strana 86

87 KERAMICKÉ PŘEKLADY HELUZ PLOCHÉ EN (5) Stanovení únosnosti překladu pro otvor šířky 1500 mm (délka překladu mm): a) Překlad tvoří dva ploché překlady (polotovary) šířky 115 mm nadezděné zdivem z cihel CDm (kladenými pouze jako vazáky) a cementovou maltou MC 10 ve třech vrstvách. Celková výška překladu h = 446 mm. Únosnost překladu q u = 2 x 10,6 = 21,2 kn/m > q d = 18,18 kn/m. b) Překlad 145 tvoří 175jeden plochý 175 překlad (polotovar) šířky 115 mm a jeden plochý překlad 500 (polotovar) šířky 145 mm přímo nadbetonované betonem C 12/15 (bez zděné mezivstvy). Celková výška překladu h = 321 mm. Únosnost překladu q u = 8,2 + 10,5 = 18,7 kn/m > q d = 18,41 kn/m. a) nadezdívání plochých překladů b) Svislé spáry nutno promaltovat informativní příklad výpočtu keramických plochých překladů HELUZ Základní údaje pro výpočet zatížení stropní konstrukce stálé zatížení normové součinitel výpočtové vlastní tíha stropní konstrukce 2,85 kn/m 2 1,1 3,14 kn/m 2 podlaha 40 mm betonové mazaniny 0,04 x 23 = 0,92 1,3 1,20 kn/m 2 omítka 0,015 x 18 = 0,27 1,3 0,35 kn/m 2 stálé zatížení celkem g = 4,04 kn/m 2 4,69 kn/m 2 nahodilé zatížení v = 1,50 kn/m 2 1,4 2,10 kn/m 2 zatížení celkem (g + v) = 5,54 kn/m 2 6,76 kn/m 2 zatížení překladu pro příklad a) vlastní tíha překladu 0,446 x 0,24 x 16 = 1,71 kn/m 1,1 1,88 kn/m reakce stropní konstrukce (g d + v d ) x l/2 = 6,76 x 4,8/2 16,30 kn/m zatížení celkem g d 18,18 kn/m zatížení překladu pro příklad b) vlastní tíha překladu 0,321 x 0,26 x 23 = 1,92 kn/m 1,1 2,11 kn/m reakce stropní konstrukce (g d + v d ) x l/2 = 6,76 x 4,8/2 16,30 kn/m zatížení celkem g d 18,41 kn/m Poznámka: Do celkové statiky účinné výšky překladu lze započítat i tloušťku železbetonového věnce, pokud je vybetonován v celé uvažované šířce překladu a je proveden alespoň z betonu C 12/15. Pro věnec nabetonovaný přímo na ploché překlady (polotovary výšky 71 mm) se použijí tabulky pro betonovou tlakovou zónu. Pokud je betonový věnec vybetonovaný i na jednu jedinou vrstvu z cihel nadezděných na plochý překlad, je nutno použít tabulky pro tlakovou zónu ze zdiva v závislosti na použité zdicí maltě. Všeobecně: Kvalita keramických překladů HELUZ je zaručena těmito parametry: Použití výztuže z oceli s výpočtovou (návrhovou) pevností 450 MPa a součinitelem tvaru žebírek a e,sf = 1,2. Kotvení výztuže za lícem podpory nebude kratší než 115 mm. Délka uložení překladu na zdivu je minimálně 125 mm oboustranně. Pevnost výplňového betonu keramických překladů bude C 30/37. Vzdálenost stojek montáži a nadezdívání překladů nebude větší než 1 m. Nadezdění bude provedeno z cihel nebo cihelných bloků s pevností v tlaku stanovenou ve směru kolmo na styčné spáry, nejméně 2,5 MPa, vodorovné i styčné spáry budou promaltovány plně / Strana 87

88 KERAMICKÉ PŘEKLADY HELUZ PLOCHÉ EN (5) přehled vyráběných keramických plochých překladů HELUZ formátové označení rozměry Š x V x D hmotnost inf. maximální světlost otvoru (mm) (kg/ks) (mm) 115 x 71 x , x 71 x , x 71 x , tabulky pro navrhování keramických překladů HELUZ Základní údaje: betonářská výztuž: BSt 500, (R) kotevní délka výztuže 115 mm maximální zatížení je uvedeno v kn/m včetně vlastní tíhy tlaková zóna spřaženého překladu z kusového zdiva min. pevnosti 15 MPa, případně 2,5 MPa v příčném směru. Šířka 115, 145, 175 mm; výška 71 mm HELUZ 115/ x 71 x , x 71 x , x 71 x , x 71 x , x 71 x , x 71 x , Tabulka č. 1 - vápenocementová malta MVC 2,5 nebo MVC 5 použitá výztuž 1 ø 8 mm 1 ø 10 mm 1 ø 12 mm l délka překladu (mm) L šířka otvoru (mm) 1 vrstva = 196 4,5 3,0 2,2 1,7 1,4 1,2 0,9 0,8 0,6 2 vrstvy = ,5 8,1 5,4 4,1 3,2 2,7 2,3 2,0 1,7 formátové označení rozměry Š x V x D hmotnost inf. maximální světlost otvoru (mm) (kg/ks) (mm) 145 x 71 x , vrstvy = vrstvy = ,3 17,5 11,2 7,8 5,9 4,7 3,9 3,3 2,9 19,3 19,3 18,5 14,1 10,0 7,7 6,2 5,2 4,4 HELUZ 145/ x 71 x , x 71 x , x 71 x , x 71 x , x 71 x , x 71 x , x 71 x , Tabulka č. 2 - cementová malta MC 10 použitá výztuž 1 ø 8 mm 1 ø 10 mm 1 ø 12 mm l délka překladu (mm) L šířka otvoru (mm) 1 vrstva = 196 6,1 4,1 3,0 2,4 2,0 1,6 1,3 1,1 0,9 2 vrstvy = ,8 11,0 7,4 5,5 4,4 3,6 3,1 2,7 2,4 145 x 71 x , vrstvy = ,4 23,8 15,3 10,6 8,1 6,4 5,3 4,5 3,9 formátové označení HELUZ 175/71 rozměry Š x V x D hmotnost inf. maximální světlost otvoru (mm) (kg/ks) (mm) 175 x 71 x , x 71 x , x 71 x , x 71 x , x 71 x , x 71 x , x 71 x , x 71 x , x 71 x , vrstvy = ,4 24,3 24,3 19,3 13,7 10,5 8,4 7,0 6,0 Tabulka č. 3 - beton C 12/15 použitá výztuž 1 ø 8 mm 1 ø 10 mm 1 ø 12 mm l délka překladu (mm) L šířka otvoru (mm) 1 vrstva = 196 9,1 6,0 4,4 3,5 2,9 2,5 2,1 1,9 1,7 2 vrstvy = vrstvy = vrstvy = ,6 16,4 11,0 8,2 6,6 5,4 4,6 4,0 3,5 32,4 24,3 22,8 15,9 12,0 9,6 7,9 6,8 5,9 32,4 24,3 24,3 20,3 17,4 15,6 12,6 10,5 9, / Strana 88

89 ROLETOVÝ PŘEKLAD HELUZ EN POUŽITÍ Nosný roletový překlad HELUZ slouží jako nadokenní překlad pro osazení stínících systémů (rolet a žaluzií). Vyrábí se pro šířky zdiva 365, 380, 400, 440 a 490 mm a výšce 238 mm. U délek do mm je vyráběn s únosností větší než 20 kn/m. Únosnosti roletových překladů - viz tabulka č. 1. Případné dovyztužení věnce u delších překladů musí určit statik. U nosných roletových překladů HELUZ je možné použít jak ruční, tak i elektrické ovládání stínicích systémů. Je možné použít různé druhy lamel od umělohmotných po hliníkové v různých cenových relacích. Vodící lišty u ostění oken se umisťují buď na omítku, zapuštěné do zdiva nebo upevněné na rámu okna. Vnější i vnitřní stěny nosného roletového překladu jsou opatřeny cihelnými obklady. Uvnitř překladu jsou zabudované lišty pro upevnění držáků stínicích systémů (rolet, žaluzií aj.). Držáky lze posouvat dle konkrétní šířky okna - viz tabulka č. 1. Výhody Zajištění uživatelského komfortu snížení tepelných ztrát budovy, hlučnosti, přehřátí místnosti v letních měsících, ochrana před nepříznivými povětrnostními vlivy a zajištění soukromí. Zvýšení bezpečnosti objektu ochrana před vloupáním ( zapuštění vodících lišt rolet do zdiva). Zapuštění vodících lišt do zdiva, ruční nebo elektrické ovládání, montáž rolety až do výšky 270 cm. Rozměry v modulovém systému HELUZ. Snížení tepelných mostů. Okamžitá nosnost překladu. Přilnavost omítky. Možnost montáže stínící techniky i po úplném dokončení objektu. Základní vybavení Překlad je uložen na dřevěné vratné paletě x 500 mm. 1 paleta - do délky mm 2 palety - od délky mm U každého překladu je ložen montážní návod (pozor na správné uložení překladu). požární odolnost (s omítkou 20 mm) Požární odolnost : R 90 DP1 (překlad šířky 365, 380, 400 mm) Požární odolnost: R 120 DP1 (překlad šířky 440, 490 mm) rozměry a únosnosti Tabulka č. 1 označení roletového překladu HELUZ délka překladu max. světlost okenního otvoru minimální uložení překladu hmotnost inf. únosnost q n * únosnost q n ** mm mm mm kg kn/m kn/m ,00 40, ,50 27, ,50 25, ,00 30, ,50 28, ,50 24, ,00 17, ,50 13, ,50 9, ,50 7, ,00 5, ,50 4, ,50 3,00 * q n - provozní normová hodnota rovnoměrného zatížení, kterým lze zatížit roletový překlad šíře mm ** q n - provozní normová hodnota rovnoměrného zatížení, kterým lze zatížit roletový překlad šíře mm výroba na zakázku Obrázek 1 skladba roletového překladu DOPRAVA A MANIPULACE S VÝROBKY Při manipulaci se zbožím (přeprava, vykládka, výstavba) je nutné dbát zvýšené opatrnosti, aby nedošlo k poškození zboží. Roletové překlady jsou dodávány na dřevěných vratných paletách. Vlastní manipulaci je možné provádět zdvihacími prostředky pomocí závěsných háků v horní části překladů. Odstranění háků, odstřihnutím, odbroušením nebo ohnutím, je možné až po usazení překladů. 6 1 Hodnoty součinitele prostupu U a tepelného odporu R HELUZ tepelná vodivost součinitel prostupu šířka U R mm W/mK W/m 2 K m 2 K/W 365 0,275 0,67 1, ,235 0,55 1, ,190 0,44 2, ,195 0,41 2, ,165 0,32 2,99 Hodnoty součinitele prostupu U a tepelného odporu R jsou vypočteny dle ČSN EN Vlastnosti materiálů byly použity z ČSN EN praktické ) Vnitřní (nosná) část - betonová 2) Střední (izolační) část 3) Schránka pro žaluzii nebo roletu 4) Vodící lišty 5) Roleta nebo žaluzie 6) Výška překladu 7) Vnější (krycí) část / Strana 89

90 ROLETOVÝ PŘEKLAD HELUZ EN Montáž nosného roletového překladu Délku překladu volíme podle šířky okenního otvoru, která je na každé straně vždy navýšena minimálně o 200 mm (celkové navýšení délky je 400 mm). Šířku překladu volíme podle šířky zdiva 365, 380, 400, 440 a 490 mm. Při dodatečném zateplení je šířka volena podle celkové šířky konstrukce (tzn. šířka zdiva včetně zateplení). Překlad může přesahovat nosné zdivo max. o 150 mm přes venkovní líc. Nosný roletový překlad se osazuje na nosné zdivo do cementové malty, která se odstraní v místě, kde není uložen překlad. Při zabudování do zdiva je nutné dokonalé horizontální uložení, které minimalizuje technické komplikace s montáží rolet větší výšky. Délka uložení musí být minimálně 200 mm. Před osazením překladu je nutné vybrat způsob ovládání rolety. Jsou dva typy ovládání - ruční nebo elektrické. Provádět jakékoli úpravy tvaru nebo délky překladu je nepřípustné! Ruční ovládání stínících systémů popruhem na stěně vedle okna Ruční ovládání je řešení pomocí ovládacího popruhu, který se navíjí do schránky umístěné vedle okna (viz obrázek č. 2 a 4). Schránku je možné umístit z levé nebo pravé strany okna. Délka uložení překladu na straně ovládání je mm vpravo nebo vlevo podle zvolené strany ovládání a mm na straně, kde není ovládání. Na straně, kde s umístěním ručního ovládání neuvažujeme, je nutné dodržet minimální délku uložení 200 mm nebo více podle šířky okenního otvoru a délky překladu. Firma HELUZ doporučuje pro ruční ovládání uložení na ostění 220 mm. Osa otvoru pro popruh ručního ovládání je umístěna 140 mm od okraje překladu z obou stran. Pokud je překlad uložen na ostění v délce 200 mm, je osová vzdálenost popruhu od ostění okenního otvoru 60 mm (viz. obr. 2). Při délce uložení 250 mm na ostění je tato vzdálenost 110 mm. Kapsu popruhového navijáku pro ruční ovládání rolet zhotovíme v první vrstvě ostění nebo v poslední cihelné vrstvě pod ostěním vedle okna. Kapsa je široká 60 mm, vysoká 200 mm a hluboká 160 mm. Zadní PVC kryt je umístěn v kapse na straně ovládání ve svislé ose otvoru pro průchodku v překladu. Ovládání stínících systémů pomocí elektrického pohonu V případě, že je elektrické ovládání elektromotorem (umístěn v hřídeli rolety), je délka uložení překladu stejná jako ručním ovládání, nebo osově (tzn mm podle šířky okenního otvoru). Vždy je nutné dodržet minimální délku uložení 200 mm nebo větší na obou stranách překladu. Elektromotor je umístěn v hřídeli rolety, neosazuje se schránka navijáku ani průchodka popruhu pro ruční ovládání. Vedle překladu se umístí rozbočná krabice. Kabelovou chráničkou min. Ø 12 mm se propojí schránka rolety s rozbočnou krabicí případně s vypínačem (viz obrázek č. 3 a 4). Drážka pro kabelovou chráničku je umístěna vodorovně, v obkladu překladu a cihelném zdivu, od otvoru v překladu k rozbočné krabici (viz obrázek č. 4). Drážka je široká 25 mm a hluboká 15 mm.rozbočná krabice elektroinstalace je zhotovena v kapse, která je v ose drážky vedle překladu. Celý tento systém je vhodné konzultovat s montážní firmou. Úprava ostění před osazením oken krajových cihel Do pravovaného prostoru pro izolační výplň ve spodní části a po stranách okenního otvoru je vložena izolace, která je fixována pomocí montážní pěny. Vložená izolační výplň je překryta zatlačenou sklotextilní síťovinou do lepicího tmelu. Přesah síťoviny je cca 50 mm na obě strany izolace ve spodní části a po stranách okenního otvoru. Drážka vodících lišt je umístěna v prostoru mm od vnější části zdiva po obou stranách ostění, je široká 40 mm, hluboká 50 mm. Nejdříve je vhodné označit svislými čárami prostor pro zhotovení drážek vodících lišt. Drážku zhotovíme montážní frézou FEIN MF , profesionální soupravou pro obkladače FEIN Super Cut Construction nebo úhlovou bruskou s vhodným řezacím kotoučem. Drážku je možné zhotovit vysekáváním pomocí sekáče a kladiva. V případě, že do prostoru pro drážku zasahuje izolační výplň, vrstvu sklotextilní síťoviny, lepícího tmelu, izolaci prořízněte pomocí nože a odstraňte v prostoru drážky. Osazení okenního rámu Při rolet a látkových clon je vzdálenost od venkovního cihelného obkladu překladu k venkovní části rámu okna 165 mm (viz obrázek č. 6). Pro venkovních žaluzií je tato vzdálenost 220 mm (viz obrázek č. 5). Uvedené vzdálenosti je nutno dodržet s tolerancí max. + 3 mm. Fixace okenního rámu plechovými příchytkami a hmoždinkami Fixace okenního rámu se provádí do roletového překladu a do cihel HELUZ K, pouze do prostoru, kde není izolační výplň a to pomocí ocelových příchytek a hmoždinek (viz obrázek č. 7 Vodící lišty rolet a žaluzií). Fixaci okenního rámu expanzní montážní pěnou nepoužíváme v horní části rámu, aby nedošlo k deformaci polystyrénového klínu překladu. Montáž PVC průchodky popruhu rolet 22 mm s kartáčkem I = 100 mm, GLS ) Otvor v izolační části vyřízneme kruhovou pilkou o průměru 63 mm v předlitém otvoru. Pro průchodku v překladu na straně ovládání. Do praveného otvoru umístíme plastovou průchodku popruhu rozšířenou částí dovnitř překladu tak, aby vzdálenost průchodky od vnitřní části obkladu překladu byla cca 15 až 20 mm. Kryt směřuje kolmo a vodorovně. V této poloze je průchodka upevněna pomocí montážní pěny. Montáž zadního PVC krytu pro popruhový naviják rolet OP1006 Do pravené kapsy pro popruhový naviják, vložíme zadní PVC kryt tak, aby přední část krytu od zdiva byla mm. Kryt umístíme kolmo a vodorovně. V této poloze je zadní kryt PVC pomocí montážní pěny upevněn. Osazení pouzder vodících lišt do ostění Délka pouzdra vodící lišty je upravena tak, aby byla výška pouzdra od kartáčku omítkové lišty překladu k spodní části okenního rámu cca o 5 mm kratší. Do drážky vložíme pouzdro vodící lišty, které je bodově upevněno sádrou. Spodní část pouzdra podložíme tak, že necháme prostor pro parapet a horní část pouzdra aby dosahovala ke kártačku omítkové lišty. Vzdálenost přední části pouzdra od ostění je mm. Pouzdro musí lícovat s omítkou. Je nutné vždy pouzdro vyrovnat do kolmic v obou směrech. Po pečlivém umístění a vyrovnání pouzder a po zatvrdnutí sádry pouzdro fixujeme montážní pěnou. Pozor montáži pouzder GLH na usazení, aby bylo možné odtrhnout část pro vložení vodící lišty! Montáž kabelové chráničky a rozbočné krabičky pro elektrické ovládání rolet a žaluzií V předlitém otvoru na pravé nebo levé straně překladu, pomocí kruhové pilky vyřízneme otvor v izolační části překladu pro kabelovou chráničku o minimálním průměru 12 mm. Do otvoru a pravené drážky je vložena kabelová chránička od rozbočné krabičky do vnitřní části překladu. Chránička je fixována sádrou v drážce překladu a otvory v překladu se vyplní montážní pěnou. Nosný roletový překlad je výrobkem firmy HELUZ cihlářský průmysl v. o. s., Dolní Bukovsko. Montáž rolet, kompletaci a funkčnost stínícího systému zajišťují montážní firmy - viz sekce NAŠI PARTNEŘI/Montáže rolet / Strana 90

91 ROLETOVÝ PŘEKLAD HELUZ EN Obrázek 2 - schéma uložení překladu nad otvorem - ruční ovládání osa otvoru pro popruh lože z cementové malty otvor průchodky popruhu schránka pro naviják zabudovaná do zdi v ose průchodky Obrázek č. 3 - schéma uložení překladu nad otvorem - elektrické ovládání uložení ručním ovládání v mm na straně na straně, kde není ovládání ovládání minimálně 200 až 450 podle minimálně šířky okenního otvoru a zvolené 200 až 250 nejbližší délky překladu lože z cementové malty otvor průchodky popruhu rozbočná krabice kabelová chránička min. 12 mm vypínač uložení elektrickém ovládání je stejné jako pro ruční ovládání nebo osové na obou stranách minimálně 200 až 325 podle šířky okenního otvoru a zvolené nejbližší délky překladu Obrázek č. 4 - Pohled z interiéru / Strana 91

92 ROLETOVÝ PŘEKLAD HELUZ EN Obrázek č. 5 - Řez roletovým překladem a souvisejícími konstrukcemi s namontovanou roletou 440 věnec malta věncovka tepelná izolace min. 100 mm 12 mm malty revizní kryt vodicí lišta asfaltový pás průchodka pro popruh nosný roletový překlad HELUZ šířky 440 mm 12 mm malty montážní pěna okenní rám ovládací popruh schránka navijáku popruhu montážní pěna tepelná izolace cihla HELUZ THERMO 44-K Obrázek č. 6 - Řez roletovým překladem a souvisejícími konstrukcemi s namontovanou žaluzií 440 věnec malta věncovka tepelná izolace min. 100 mm asfaltový pás držák kloubu kloub 12 mm malty 220 nosný roletový překlad HELUZ šířky 440 mm mm malty vodicí lišta montážní pěna okenní rám tepelná izolace pod omítkou montážní pěna tepelná izolace cihla HELUZ THERMO 44-K / Strana 92

93 ROLETOVÝ PŘEKLAD HELUZ EN Obrázek 7 - Vodící lišty rolet a žaluzií vodicí lišta pouzdro vodicí lišty roleta konzole vodicí lišty na ostění * montážní pěna polystyrén tl. 30 mm * příchytka okenního rámu sklotextilní síťovina zatlačená do lepicího tmelu * cihla HELUZ 36,5; 40; 44; 49-K-1/2 cihla HELUZ 36,5; 40; 44; 49-K * Použijte šroub Fisher FFS nebo FFSZ pro okenní rámy nebo vhodné rámové hmoždinky délky min. 80mm / Strana 93

94 KERAMICKÉ STROPY HELUZ MIAKO Stropní nosníky základní technické údaje PNG část základní technické údaje a Keramické stropy HELUZ MIAKO jsou tvořené cihelnými vložkami HELUZ MIAKO a keramobetonovými stropními nosníky HELUZ MIAKO, vyztuženými svařovanou prostorovou výztuží. Tento typ stropní konstrukce je zvláště vhodný pro obytné místnosti, reprezentační a společenské objekty a objekty občanské vybavenosti, neboť keramický cihelný podhled je zárukou dokonalé a čisté omítky, bez následného tzv. mapování. Protože se jedná o homogenní zmonolitněný typ stropu, nezvnikají ani žádné dodatečné poruchy a deformace. Keramické stropy HELUZ MIAKO jsou zárukou zdravého a hygienického bydlení. technické údaje stropních nosníků HELUZ MIAKO a vložek HELUZ MIAKO požární odolnost cihelné tvarovky Ctj-U 160/60 P 15 - PNG část Reakce na oheň - třída A1 beton třída C 25/30 s VC omítkou 15 mm REI 180 D1 výztuž BSt 500M a (R) příložky rozměry 160 x 175 x mm, 160 x 230 x mm hmotnost inf. 21,0-26,0 kg/bm MIAKO obj. hmotnost 800 kg/m 3 únosnost vložek min. 2,3 kn (mimo vložek doplňkových o tloušťce 80 mm) TABULKA SPOTŘEB U STROPNÍ KONSTRUKCE tloušťka stropu osová vzdálenost nosníků druh stropních vložek HELUZ MIAKO spotřeba vložek HELUZ MIAKO výška nabetonování spotřeba betonu C 16/20 tíha stropu po zmonolitnění (mm) (mm) (ks/m 2 ) (mm) (m 3 /m 2 stropu) (kn/m 2 ) /62,5 6,4 40 0,058 2, /62,5 6,4 60 0,078 3, /62,5 6,4 40 0,066 2, /62,5 6,4 60 0,086 3, /62,5 6,4 40 0,074 3, /62,5 6,4 60 0,094 3, /50 8,0 40 0,062 2, /50 8,0 60 0,082 3, /50 8,0 40 0,071 3, /50 8,0 60 0,091 3, /50 8,0 40 0,080 3, /50 8,0 60 0,100 4,10 TABULKA TEPELNĚIZOLAČNÍCH A AKUSTICKÝCH PARAMETRŮ výška MIAKA nabetonování tloušťka stropu bez konstrukce podlahy tloušťka stropu s konstrukcí podlahy a s VC omítkou (15 mm) součinitel prostupu vážená neprůzvučnost vážená normalizovaná hladina kročejového zvuku (mm) (mm) (mm) (mm) U (W/m 2 K)* R (m 2 K/W)* R w (db) L n,w (db) ,05 0,78 58* 53* ,04 0,79 60* 51* ,02 0,81 59** 52** ,00 0,83 61** 50** ,97 0,86 60* 51* ,95 0,88 62* 49* Složení stropu: stropní konstrukce HELUZ MIAKO s nabetonávkou 40 resp. 60 mm, Rockwool Steprock ND (T) tl. 20 mm, lepenka A 400H, železobetonová deska tl. 50 mm kg/m 2 * stanovené výpočtem, pro výpočet tepelného odporu a součinitele prostupu byly použity dle ČSN , hmotnostní konstrukce 0,5 %. ** hodnota stanovená měřením holé stropní konstrukce a dopočtem vlivu podlahy (Rockwool Steprock ND (T) tl. 20 mm, lepenka A 400H, železobetonová deska tl. 50 mm kg/m 2 ) s 15 mm VC omítky. Pro stavební R w a L n,w v klasických silikátových konstrukcích platí: R w = R w - 2 db ; L n,w = L n,w Obrázek 1 Obrázek 2 keramický stropní nosník s příhradovou výztuží příčný řez nosníkem / Strana 94

95 KERAMICKÉ STROPY HELUZ MIAKO Stropní vložky HELUZ MIAKO PNG část INFORMATIVNÍ VYOBRAZENÍ STROPNÍ Vložky HELUZ MIAKO 15 23/62,5 A 15 23/50 typy stropních vložek HELUZ MIAKO 8-23/62,5 (50) S MONTÁŽNÍMI OTVORY 15/62,5 Způsob vylehčení se nepředepisuje. 19/62,5 Uložení krajního pole stropních vložek HELUZ MIAKO na stěnu 23/62,5 postup kladení stropních vložek HELUZ MIAKO 8/62,5 15/50 19/50 technické údaje rozměry D x Š x V objemová hmotnost únosnost hmotnost inf. spotřeba paleta 134 x x 100 (mm) (kg/m 3 ) (MPa) (kg/ks) (ks/m 2 ) (ks) 250 x515 x 80 9, / x 525 x ,4 90 6,4 250 x 525 x , x 525 x , min. 2,3 250 x 390 x 80 5, x 400 x 150 9, ,0 250 x 400 x ,0 96 8/ x 400 x , / Strana 95

96 KERAMICKÉ STROPY HELUZ MIAKO Postup montáži stropů HELUZ MIAKO 1 (2) Nosníky se ukládají na cementovou (dostatečně únosnou) maltou srovnané obvodové a nosné zdivo nebo na vyrovnaný železobetonový věnec. Na takto srovnané zdivo (věnec) se doporučuje pod stropní konstrukci položit asfaltový pás. Nebo je možné položit asfaltový pás přímo na zdivo a jednotlivé nosníky pouze podmaltovat cementovou maltou tl. 10 mm. Délka uložení nosníků na nosném zdivu musí být minimálně 125 mm. Je nutné se řídit viditelnou délkou vyčnívající příhradové výztuže. Nosníky je nutné ihned po uložení na nosné zdivo podepřít symetricky vodorovnými dřevěnými hranoly se sloupky tak, aby vzdálenost mezi podpěrami nebo podpěrou a nosnou zdí byla maximálně mm. Doporučujeme vzepřít nosníky o 1/600 jejich délky podle tabulky. Je nutné zabezpečit, aby nosníky vzepření byly uloženy pevně na nosném zdivu. Tabulka vzepření stropu před betonáží podle výšky a délky stropní konstrukce tloušťka stropu vzepření o 1/600 (mm) od délky nosníku Postup betonáže Postup betonáže je v pruzích, ve směru nosníků. Pracovní spáru je možné provádět pouze mezi nosníky uprostřed stropních vložek. Pracovní spára nesmí procházet betonovým žebrem nad nosníky. Celkové plošné montážní tížení stropu je omezené do 1,5 kn/m 2 před zalitím konstrukce betonem. Při betonáži je nutné zabránit místnímu hromadění betonu. Stropní vložky HELUZ MIAKO se NESMÍ během montážního stavu jinak zatěžovat než betonovou zálivkou. Doporučuje se vložit do spolupůsobící nadbetonované desky svařovanou síť minimálně 4/150 z důvodů rozložení zatížení a omezení případných prasklin v betonové ploše. Po zhotovení stropu je nutné udržovat beton v dostatečně vlhkém stavu až do jeho řádného zatvrdnutí. Podpěry nosníků je možné odstranit, až když beton dosáhne normou stanovené pevnosti. Při odstraňování podpěr se postupuje vždy od horního podlaží ke spodnímu. U stropních konstrukcí o světlém rozpětí větším než mm se doporučuje provést uprostřed ztužující železobetonové žebro v šířce 250 mm, tj. na délku jedné vložky, m doplňkových stropních vložek HELUZ MIAKO o výšce 80 mm, konstrukčně vyztužené betonářskou ocelí 4 10 mm, třmínky 6 mm ve vzdálenosti po 400 mm. Použití Keramické stropy HELUZ MIAKO jsou použitelné pro rodinné a bytové domy, pro hotely, penzióny, kanceláře, školy, jesle, nemocnice, čekárny apod. Statický výpočet byl proveden podle ČSN :86 včetně Změny 2 s hlédnutím k ČSN s tím, že železobetonová žebra stropní konstrukce působí jako prosté nosníky. Nosníky jsou přímo uložené na nosné konstrukci a zatížení je rovnoměrné. Keramické stropy HELUZ MIAKO se vyznačují vysokou kvalitou, která je osvědčena certifikáty dle zákona č. 22 / 1997 Sb. Tento systém vysoce kvalitních a progresivních stropů HELUZ MIAKO je technicky dokonalejší než starší systém HURDIS. Grafické vyobrazení jednotlivých typů stropních konstrukcí s montážními otvory Tloušťka stropu 190 mm Podpěrné sloupky musí být zavětrované a podložené dvěma klíny z důvodu snadné demontáže. Osová vzdálenost podpěrných sloupků ve směru podpor (hranolů) nesmí překročit mm. Při zhotovování stropů současně ve více podlažích musí stát podpěrné sloupky svisle nad sebou. Únosnost podpěr (průřezy hranolů a sloupků) musí být stanovena statickým výpočtem. Stropní vložky HE- LUZ MIAKO, u kterých je pro všechny typy stropních konstrukcí jednotná délka 250 mm, se kladou na sucho na osazené a podepřené nosníky, a to rovnoběžně s nosnou zdí postupně od jednoho konce ke druhému. Uložení vložek HELUZ MIAKO na nosném zdivu se doporučuje minimálně 25 mm, aby nedocházelo betonáži k podtékání betonovou směsí. S betonáží lze začít, až když jsou vložky HELUZ MIAKO uložené po celé délce nosníků. Vzduchové dutiny u stropních vložek není nutné uzavírat proti zatékání betonu, protože délka zatékání je minimální. Jak ukládání vložek, tak i betonáži se musí používat manipulační a pojezdová prkna uložená na příhradové výztuži nosníků. Před vlastní betonáží se musí celá plocha stropu řádně navlhčit z důvodů dobré lnavosti betonu a co nejmenšího odsávání záměsové vody z betonové směsi. K dobetonování se používá beton třídy C 16/20 dostatečně měkké konzistence. Při betonáži je nutné současně betonovat jak nosná žebra, tak i pozední věnec, s betonovou vrstvou mm nad vložkami HELUZ MIAKO dle statického výpočtu. Tloušťka stropu 210 mm Tloušťka stropu 230 mm Tloušťka stropu 250 mm Tloušťka stropu 270 mm Tloušťka stropu 290 mm / Strana 96

97 KERAMICKÉ STROPY HELUZ MIAKO Postup montáži stropů HELUZ MIAKO 2 (2) GRAFICKÝ NÁVOD NA POSTUP MONTÁŽE STROPU HELUZ MIAKO <1800 Před zalitím betonem C 16/20 je potřeba cihelné tvarovky řádně navlhčit. Je nutno dodržet předepsané zhutnění. Při práci rozložit bodové zatížení od kolečka fošnami nebo podlážkami. Nevstupovat na jednotlivé vložky. < 1500 Uložení stropní konstrukce s izolantem na nosném obvodovém zdivu. Nosníky položené na asfaltový pás na maltou srovnaném obvodovém zdivu. Délka uložení na nosném zdivu 125 mm. Pro vymezení vzdáleností mezi nosníky použijeme v místě uložení nosníku stropní vložku. Při pokládce prvků stropu se řídíme výkresem skladby. Vzdálenost mezi montážními podpěrami max mm. Vzepětí stropu - viz tabulka v montážním postupu. Fixace tvarovky a izolantu proti vyvrácení betonáži. Uložení stropní konstrukce s izolantem na nosném obvodovém zdivu / Strana 97

98 KERAMICKÉ STROPY HELUZ MIAKO Informativní vyobrazení variant stropů HELUZ MIAKO 1 (2) Oblast věnce podélný řez Oblast věnce příčný řez V sanační oblasti PODÉLNÝ ŘEZ Příčná žebra pro světlá rozpětí nad 6,0 m nebo pod hmotnou příčku podélný řez příčný řez Výměna u jednoho nosníku příčný řez podélný řez Výměna u dvou nosníků variantní řešení / Strana 98

99 KERAMICKÉ STROPY HELUZ MIAKO Informativní vyobrazení variant stropů HELUZ MIAKO 2 (2) Podpěra Nad otvorem ve stěně Konzola u balkonu Schodiště / Strana 99

100 KERAMICKÉ STROPY HELUZ MIAKO Tabulky statických únosností stropy HELUZ MIAKO Obsah tabulka č. 1 tabulka č. 2 tabulka č. 3 tabulka č. 4 tabulka č. 5 tabulka č. 6 tabulka č. 7 tabulka č. 8 tabulka č. 9 tabulka č. 10 tabulka č. 11 tabulka č. 12 tabulka č. 13 tabulka č. 14 tabulka č. 15 tabulka č. 16 Charakteristika stropních konstrukcí po zmonolitnění na výšku H = 190 mm, osová vzdálenost B = 625 mm Charakteristika stropních konstrukcí po zmonolitnění na výšku H = 210 mm, osová vzdálenost B = 625 mm Charakteristika stropních konstrukcí po zmonolitnění na výšku H = 230 mm, osová vzdálenost B = 625 mm Charakteristika stropních konstrukcí po zmonolitnění na výšku H = 250 mm, osová vzdálenost B = 625 mm Charakteristika stropních konstrukcí po zmonolitnění na výšku H = 270 mm, osová vzdálenost B = 625 mm Charakteristika stropních konstrukcí po zmonolitnění na výšku H = 290 mm, osová vzdálenost B = 625 mm Charakteristika stropních konstrukcí po zmonolitnění na výšku H = 190 mm, osová vzdálenost B = 500 mm Charakteristika stropních konstrukcí po zmonolitnění na výšku H = 210 mm, osová vzdálenost B = 500 mm Charakteristika stropních konstrukcí po zmonolitnění na výšku H = 230 mm, osová vzdálenost B = 500 mm Charakteristika stropních konstrukcí po zmonolitnění na výšku H = 250 mm, osová vzdálenost B = 500 mm Charakteristika stropních konstrukcí po zmonolitnění na výšku H = 270 mm, osová vzdálenost B = 500 mm Charakteristika stropních konstrukcí po zmonolitnění na výšku H = 290 mm, osová vzdálenost B = 500 mm Únosnosti stropních konstrukcí se specifikací výztuže pro osovou vzdálenost 625 mm Únosnosti stropních konstrukcí se specifikací výztuže pro osovou vzdálenost 500 mm Únosnosti samostatných stropních nosníků zabetonovaných na šířku příruby 160 mm v kn/m Statický výpočet komínové výměny a stropního prostupu (vzorový příklad) vysvětlivky k tabulkám l n A st q n světlé rozpětí stropní konstrukce plocha tažené výztuže (jednoho nosníku) normová hodnota rovnoměrného zatížení (bez vlastní tíhy), kterým lze konstrukci zatížit, aby vyhověla na mezní stavy únosnosti a použitelnosti q d výpočtová hodnota rovnoměrného zatížení (bez vlastní tíhy), stanovená ze vztahu: q d =Σ(q ni.γ fi ) q u výpočtové rovnoměrné zatížení (bez vlastní tíhy) na mezi porušení průřezu M u výpočtový ohybový moment na mezi porušení průřezu (jednoho nosníku) Q u výpočtová posouvající síla na mezi porušení průřezu (jednoho nosníku) M rb ohybový moment na mezi vzniku trhlin průřezu bez cihelných tvarovek (jednoho nosníku) M rbk ohybový moment na mezi vzniku trhlin průřezu s cihelnými tvarovkami (jednoho nosníku) B rka ohybová tuhost plně působícího průřezu s cihelnými tvarovkami (jednoho nosníku) ohybová tuhost průřezu s vyloučeným působením betonu a tvarovek v tahu (jednoho nosníku) B rb * únosnost zdvojení nosníků, výška nosníků od délky do mm = 175 mm, od 6500 do mm = 230 mm Vysvětlivky např. délka nosníku 6,00 m 2 12 = spodní nosná výztuž + 14 = příložka ke spodní nosné výztuži /5/ = průměr bočních třmínků /8/ = průměr horní manipulační výztuže /145/ = celková výška svařené výztuže / Strana 100

101 KERAMICKÝ STROP HELUZ MIAKO Tabulky statických únosností stropů HELUZ MIAKO 1 (10) tabulka č. 1 Charakteristika stropních konstrukcí po zmonolitnění na výšku H = 190 mm, osová vzdálenost B = 625 mm Použité materiály: příhradové stropní nosníky HELUZ MIAKO mm stropní vložky HELUZ MIAKO 15/62,5 beton na dobetonování třídy C 16/20 tloušťka betonové vrstvy nad vložkami a = 40 mm uložení na zdivu 125 mm spotřeba betonu na dobetonování V = 0,058 m 3 /m 2 spotřeba vložek HELUZ MIAKO 6,4 ks/m 2 vlastní hmotnost stropu po zmonolitnění věncovka HELUZ x 80 x 185 spotřeba 3,0 ks/m g n = 2,72 kn/m 2 označení délka nosníku * únosnost zdvojení nosníků délka l n výztuž A st q n q d q u M u Q u M rb M rbk B rka B rb [m] [m] nosníku [cm 2 ] [kn/m 2 ] [kn/m 2 ] [kn/m 2 ] [knm] [kn] [knm] [knm] [knm 2 ] [knm 2 ] HELUZ MIAKO/1500 1,50 1, ,01 15, ,34 9,88 3,39 5, ,1 423,5 HELUZ MIAKO/1750 1,75 1, ,01 15, ,34 9,88 3,39 5, ,1 423,5 HELUZ MIAKO/2000 2,00 1, ,01 13,59 17,21 17,21 6,34 9,88 3,39 5, ,1 423,5 HELUZ MIAKO/2250 2,25 2, ,01 11,36 14,43 14,43 6,34 9,88 3,39 5, ,1 423,5 HELUZ MIAKO/2500 2,50 2, ,01 8,92 11,38 11,38 6,34 9,88 3,39 5, ,1 423,5 HELUZ MIAKO/2750 2,75 2, ,01 6,84 8,78 8,78 6,34 9,88 3,39 5, ,1 423,5 HELUZ MIAKO/3000 3,00 2, ,57 7,62 9,75 9,75 9,72 10,22 3,56 6, ,2 622,8 HELUZ MIAKO/3250 3,25 3, ,57 6,71 8,61 8,61 9,72 10,22 3,56 6, ,2 622,8 HELUZ MIAKO/3500 3,50 3, ,57 5,96 7,68 7,68 9,72 10,22 3,56 6, ,2 622,8 HELUZ MIAKO/3750 3,75 3, ,57 4,99 6,46 6,46 9,72 10,22 3,56 6, ,2 622,8 HELUZ MIAKO/4000 4,00 3, ,26 4,99 6,46 6,46 13,71 10,54 3,76 6, ,4 844,4 HELUZ MIAKO/4250 4,25 4, ,26 4,49 5,84 5,84 13,71 10,54 3,76 6, ,4 844,4 HELUZ MIAKO/4500 4,50 4, ,54 4,25 5,54 5,54 15,36 10,84 3,84 6, ,0 938,4 HELUZ MIAKO/4750 4,75 4, ,76 3,84 4,97 5,20 16,62 11,05 3,91 6, ,8 1007,3 HELUZ MIAKO/5000 5,00 4, ,05 3,32 4,23 4,93 18,19 11,31 3,99 6, ,2 1091,8 HELUZ MIAKO/5250 HELUZ MIAKO/5500 5,25 5, ,39 2,85 3,64 4,72 20,07 11,61 4,09 6, ,3 1190,0 *5,25 5, ,79 4,67 6,05 10,34 38,37 31,07 7,80 10, ,2 2191,1 5,50 5, ,39 2,14 2,75 4,34 20,07 11,61 4,09 6, ,3 1190,0 *5,50 5, ,79 3,86 4,99 9,66 38,37 31,07 7,80 10, ,2 2191,1 tabulka č. 2 Charakteristika stropních konstrukcí po zmonolitnění na výšku H = 210 mm, osová vzdálenost B = 625 mm Použité materiály: příhradové stropní nosníky HELUZ MIAKO mm stropní vložky HELUZ MIAKO 15/62,5 beton na dobetonování třídy C 16/20 tloušťka betonové vrstvy nad vložkami a = 60 mm uložení na zdivu 125 mm spotřeba betonu na dobetonování V = 0,078 m 3 /m 2 spotřeba vložek HELUZ MIAKO 6,4 ks/m 2 vlastní hmotnost stropu po zmonolitnění věncovka HELUZ x 80 x 185 spotřeba 3,0 ks/m g n = 3,22 kn/m 2 označení délka l n výztuž A st q n q d q u M u Q u M rb M rbk B rka B rb nosníku [m] [m] nosníku [cm 2 ] [kn/m 2 ] [kn/m 2 ] [kn/m 2 ] [knm] [kn] [knm] [knm] [knm 2 ] [knm 2 ] HELUZ MIAKO/1500 1,50 1, ,01 15,82 20,00 20,00 7,22 12,84 4,14 6, ,0 551,6 HELUZ MIAKO/1750 1,75 1, ,01 15,82 20,00 20,00 7,22 12,84 4,14 6, ,0 551,6 HELUZ MIAKO/2000 2,00 1, ,01 15,82 20,00 20,00 7,22 12,84 4,14 6, ,0 551,6 HELUZ MIAKO/2250 2,25 2, ,01 13,35 16,91 16,91 7,22 12,84 4,14 6, ,0 551,6 HELUZ MIAKO/2500 2,50 2, ,01 10,08 12,83 12,83 7,22 12,84 4,14 6, ,0 551,6 HELUZ MIAKO/2750 2,75 2, ,01 7,70 9,85 9,85 7,22 12,84 4,14 6, ,0 551,6 HELUZ MIAKO/3000 3,00 2, ,57 10,16 12,93 12,93 11,10 13,26 4,34 7, ,8 812,6 HELUZ MIAKO/3250 3,25 3, ,57 8,61 10,99 10,99 11,10 13,26 4,34 7, ,8 812,6 HELUZ MIAKO/3500 3,50 3, ,57 6,95 8,91 8,91 11,10 13,26 4,34 7, ,8 812,6 HELUZ MIAKO/3750 3,75 3, ,57 5,62 7,25 7,25 11,10 13,26 4,34 7, ,8 812,6 HELUZ MIAKO/4000 4,00 3, ,26 6,76 8,68 8,68 15,68 13,66 4,56 7, ,6 1105,8 HELUZ MIAKO/4250 4,25 4, ,26 6,12 7,88 7,88 15,68 13,66 4,56 7, ,6 1105,8 HELUZ MIAKO/4500 4,50 4, ,54 5,78 7,45 7,45 17,59 14,02 4,67 7, ,6 1229,4 HELUZ MIAKO/4750 4,75 4, ,76 5,11 6,62 7,01 19,03 14,27 4,74 7, ,3 1320,7 HELUZ MIAKO/5000 5,00 4, ,05 4,51 5,84 6,65 20,85 14,58 4,84 7, ,2 1433,3 HELUZ MIAKO/5250 5,25 5, ,39 3,99 5,06 6,35 23,03 14,94 4,95 7, ,3 1564,8 HELUZ MIAKO/5500 5,50 5, ,39 3,08 3,93 5,86 23,03 14,94 4,95 7, ,3 1564,8 5,75 5, ,39 2,31 2,96 5,41 23,03 14,94 4,95 7, ,3 1564,8 HELUZ MIAKO/5750 *5,75 5, ,79 4,41 5,59 10,25 44,28 37,96 9,55 12, ,4 2885,9 HELUZ MIAKO/6000 *6,00 5, ,60 3,90 4,95 9,46 48,84 37,96 9,79 12, ,5 3145,1 * únosnost zdvojení nosníků / Strana 101

102 KERAMICKÝ STROP HELUZ MIAKO Tabulky statických únosností stropů HELUZ MIAKO 2 (10) tabulka č. 3 Charakteristika stropních konstrukcí po zmonolitnění na výšku H = 230 mm, osová vzdálenost B = 625 mm Použité materiály: příhradové stropní nosníky HELUZ MIAKO mm stropní vložky HELUZ MIAKO 19/62,5 beton na dobetonování třídy C 16/20 tloušťka betonové vrstvy nad vložkami a = 40 mm uložení na zdivu 125 mm spotřeba betonu na dobetonování V = 0,066 m 3 /m 2 spotřeba vložek HELUZ MIAKO 6,4 ks/m 2 vlastní hmotnost stropu po zmonolitnění věncovka HELUZ x 80 x 225 spotřeba 3,0 ks/m g n = 2,97 kn/m 2 označení délka l n výztuž A st q n q d q u M u Q u M rb M rbk B rka B rb nosníku [m] [m] nosníku [cm 2 ] [kn/m 2 ] [kn/m 2 ] [kn/m 2 ] [knm] [kn] [knm] [knm] [knm 2 ] [knm 2 ] HELUZ MIAKO/1500 1,50 1, ,01 15,82 20,00 20,00 8,10 14,44 4,92 8, ,1 694,8 HELUZ MIAKO/1750 1,75 1, ,01 15,82 20,00 20,00 8,10 14,44 4,92 8, ,1 694,8 HELUZ MIAKO/2000 2,00 1, ,01 15,82 20,00 20,00 8,10 14,44 4,92 8, ,1 694,8 HELUZ MIAKO/2250 2,25 2, ,01 15,57 19,69 19,69 8,10 14,44 4,92 8, ,1 694,8 HELUZ MIAKO/2500 2,50 2, ,01 11,90 15,10 15,10 8,10 14,44 4,92 8, ,1 694,8 HELUZ MIAKO/2750 2,75 2, ,01 9,24 11,78 11,78 8,10 14,44 4,92 8, ,1 694,8 HELUZ MIAKO/3000 3,00 2, ,57 12,03 15,26 15,26 12,48 14,84 5,14 8, ,9 1019,7 HELUZ MIAKO/3250 3,25 3, ,57 10,28 13,08 13,08 12,48 14,84 5,14 8, ,9 1019,7 HELUZ MIAKO/3500 3,50 3, ,57 8,41 10,74 10,74 12,48 14,84 5,14 8, ,9 1019,7 HELUZ MIAKO/3750 3,75 3, ,57 6,92 8,88 8,88 12,48 14,84 5,14 8, ,9 1019,7 HELUZ MIAKO/4000 4,00 3, ,26 8,13 10,39 10,39 17,67 15,21 5,40 8, ,8 1386,0 HELUZ MIAKO/4250 4,25 4, ,26 7,42 9,50 9,50 17,67 15,21 5,40 8, ,8 1386,0 HELUZ MIAKO/4500 4,50 4, ,54 7,00 8,98 8,98 19,82 15,54 5,52 8, ,5 1539,4 HELUZ MIAKO/4750 4,75 4, ,76 6,58 8,45 8,45 21,45 15,80 5,60 8, ,3 1653,1 HELUZ MIAKO/5000 5,00 4, ,05 6,19 7,45 8,05 23,52 16,13 5,71 8, ,5 1793,8 HELUZ MIAKO/5250 5,25 5, ,39 5,59 6,73 7,73 26,00 16,54 5,84 8, ,9 1958,6 HELUZ MIAKO/5500 5,50 5, ,39 4,68 6,06 7,18 26,00 16,54 5,84 8, ,9 1958,6 HELUZ MIAKO/5750 5,75 5, ,39 3,92 5,07 6,69 26,00 16,54 5,84 8, ,9 1958,6 HELUZ MIAKO/6000 6,00 5, ,80 3,54 4,50 6,24 28,86 17,02 5,99 9, ,4 2144,4 *6,00 5, ,60 5,56 6,70 11,31 55,48 37,96 11,50 15, ,3 3947,0 HELUZ MIAKO/6250 6,25 6, ,80 2,81 3,59 5,83 28,86 17,02 5,99 9, ,4 2144,4 *6,25 6, ,60 4,71 6,10 10,65 55,48 37,96 11,50 15, ,3 3947,0 * únosnost zdvojení nosníků tabulka č. 4 Charakteristika stropních konstrukcí po zmonolitnění na výšku H = 250 mm, osová vzdálenost B = 625 mm Použité materiály: příhradové stropní nosníky HELUZ MIAKO mm stropní vložky HELUZ MIAKO 19/62,5 beton na dobetonování třídy C 16/20 tloušťka betonové vrstvy nad vložkami a = 60 mm uložení na zdivu 125 mm spotřeba betonu na dobetonování V = 0,086 m 3 /m 2 spotřeba vložek HELUZ MIAKO 6,4 ks/m 2 vlastní hmotnost stropu po zmonolitnění věncovka HELUZ x 80 x 225 spotřeba 3,0 ks/m g n = 3,47 kn/m 2 označení délka l n výztuž A st q n q d q u M u Q u M rb M rbk B rka B rb nosníku [m] [m] nosníku [cm 2 ] [kn/m 2 ] [kn/m 2 ] [kn/m 2 ] [knm] [kn] [knm] [knm] [knm 2 ] [knm 2 ] HELUZ MIAKO/1500 1,50 1, ,01 15,82 20,00 20,00 8,99 15,44 5,84 9, ,3 870,9 HELUZ MIAKO/1750 1,75 1, ,01 15,82 20,00 20,00 8,99 15,44 5,84 9, ,3 870,9 HELUZ MIAKO/2000 2,00 1, ,01 15,82 20,00 20,00 8,99 15,44 5,84 9, ,3 870,9 HELUZ MIAKO/2250 2,25 2, ,01 15,82 20,00 20,00 8,99 15,44 5,84 9, ,3 870,9 HELUZ MIAKO/2500 2,50 2, ,01 13,07 16,56 16,56 8,99 15,44 5,84 9, ,3 870,9 HELUZ MIAKO/2750 2,75 2, ,01 10,11 12,86 12,86 8,99 15,44 5,84 9, ,3 870,9 HELUZ MIAKO/3000 3,00 2, ,57 12,70 16,10 16,10 13,86 15,83 6,09 9, ,7 1275,2 HELUZ MIAKO/3250 3,25 3, ,57 11,27 14,31 14,31 13,86 15,83 6,09 9, ,7 1275,2 HELUZ MIAKO/3500 3,50 3, ,57 9,22 11,75 11,75 13,86 15,83 6,09 9, ,7 1275,2 HELUZ MIAKO/3750 3,75 3, ,57 7,56 9,68 9,68 13,86 15,83 6,09 9, ,7 1275,2 HELUZ MIAKO/4000 4,00 3, ,26 8,46 10,80 10,80 19,66 16,19 6,38 9, ,3 1734,4 HELUZ MIAKO/4250 4,25 4, ,26 7,69 9,84 9,84 19,66 16,19 6,38 9, ,3 1734,4 HELUZ MIAKO/4500 4,50 4, ,54 7,22 9,25 9,25 22,06 16,52 6,51 10, ,8 1926,2 HELUZ MIAKO/4750 4,75 4, ,76 6,76 8,68 8,68 23,89 16,77 6,61 10, ,3 2069,0 HELUZ MIAKO/5000 5,00 4, ,05 6,40 8,23 8,23 26,20 17,10 6,74 10, ,3 2246,3 HELUZ MIAKO/5250 5,25 5, ,39 6,11 7,86 7,86 28,98 17,51 6,88 10, ,6 2454,9 HELUZ MIAKO/5500 5,50 5, ,39 5,65 7,29 7,29 28,98 17,51 6,88 10, ,6 2454,9 HELUZ MIAKO/5750 5,75 5, ,39 4,99 6,46 6,76 28,98 17,51 6,88 10, ,6 2454,9 HELUZ MIAKO/6000 6,00 5, ,80 4,60 5,96 6,56 32,20 17,99 7,05 10, ,7 2691,3 HELUZ MIAKO/6250 6,25 6, ,80 3,71 4,71 6,11 32,20 17,99 7,05 10, ,7 2691,3 HELUZ MIAKO/6500 6,50 6, ,80 2,93 3,74 4,65 32,20 16,06 7,07 10, ,7 2683,5 *6,50 6, ,60 5,28 6,84 11,13 62,15 42,97 13,80 17, ,0 4975,5 HELUZ MIAKO/6750 6,75 6, ,27 2,66 3,40 4,53 35,83 16,49 7,26 10, ,2 2646,9 *6,75 6, ,55 4,91 6,21 11,52 68,82 44,12 14,15 18, ,4 5440, / Strana 102

103 KERAMICKÝ STROP HELUZ MIAKO Tabulky statických únosností stropů HELUZ MIAKO 3 (10) tabulka č. 5 Charakteristika stropních konstrukcí po zmonolitnění na výšku H = 270 mm, osová vzdálenost B = 625 mm Použité materiály: příhradové stropní nosníky HELUZ MIAKO mm stropní vložky HELUZ MIAKO 23/62,5 beton na dobetonování třídy C 16/20 tloušťka betonové vrstvy nad vložkami a = 40 mm uložení na zdivu 125 mm spotřeba betonu na dobetonování V = 0,074 m 3 /m 2 spotřeba vložek HELUZ MIAKO 6,4 ks/m 2 vlastní hmotnost stropu po zmonolitnění věncovka HELUZ x 80 x 265 spotřeba 3,0 ks/m g n = 3,39 kn/m 2 označení délka l n výztuž A st q n q d q u M u Q u M rb M rbk B rka B rb nosníku [m] [m] nosníku [cm 2 ] [kn/m 2 ] [kn/m 2 ] [kn/m 2 ] [knm] [kn] [knm] [knm] [knm 2 ] [knm 2 ] HELUZ MIAKO/1500 1,50 1, ,01 15,82 20,00 20,00 9,88 16,40 6,70 10, ,4 1058,1 HELUZ MIAKO/1750 1,75 1, ,01 15,82 20,00 20,00 9,88 16,40 6,70 10, ,4 1058,1 HELUZ MIAKO/2000 2,00 1, ,01 15,82 20,00 20,00 9,88 16,40 6,70 10, ,4 1058,1 HELUZ MIAKO/2250 2,25 2, ,01 15,82 20,00 20,00 9,88 16,40 6,70 10, ,4 1058,1 HELUZ MIAKO/2500 2,50 2, ,01 14,75 18,66 18,66 9,88 16,40 6,70 10, ,4 1058,1 HELUZ MIAKO/2750 2,75 2, ,01 11,50 14,60 14,60 9,88 16,40 6,70 10, ,4 1058,1 HELUZ MIAKO/3000 3,00 2, ,57 13,87 17,56 17,56 15,25 16,79 6,97 10, ,1 1541,4 HELUZ MIAKO/3250 3,25 3, ,57 12,33 15,64 15,64 15,25 16,79 6,97 10, ,1 1541,4 HELUZ MIAKO/3500 3,50 3, ,57 10,53 13,39 13,39 15,25 16,79 6,97 10, ,1 1541,4 HELUZ MIAKO/3750 3,75 3, ,57 8,71 11,11 11,11 15,25 16,79 6,97 10, ,1 1541,4 HELUZ MIAKO/4000 4,00 3, ,26 9,29 11,84 11,84 21,65 17,14 7,29 11, ,4 2091,7 HELUZ MIAKO/4250 4,25 4, ,26 8,46 10,80 10,80 21,65 17,14 7,29 11, ,4 2091,7 HELUZ MIAKO/4500 4,50 4, ,54 7,94 10,15 10,15 24,30 17,46 7,44 11, ,8 2320,4 HELUZ MIAKO/4750 4,75 4, ,76 7,45 9,54 9,54 26,32 17,72 7,54 11, ,9 2491,1 HELUZ MIAKO/5000 5,00 4, ,05 7,04 9,03 9,03 28,89 18,04 7,68 11, ,3 2703,3 HELUZ MIAKO/5250 5,25 5, ,39 6,72 8,63 8,63 31,97 18,17 7,84 11, ,8 2953,0 HELUZ MIAKO/5500 5,50 5, ,39 6,23 8,01 8,01 31,97 18,17 7,84 11, ,8 2953,0 HELUZ MIAKO/5750 5,75 5, ,39 5,78 7,45 7,45 31,97 18,17 7,84 11, ,8 2953,0 HELUZ MIAKO/6000 6,00 5, ,80 5,60 7,23 7,23 35,55 18,17 8,03 11, ,9 3236,2 HELUZ MIAKO/6250 6,25 6, ,80 5,03 6,51 6,75 35,55 18,17 8,03 11, ,9 3236,2 HELUZ MIAKO/6500 6,50 6, ,80 4,21 5,34 6,43 35,55 19,29 8,03 11, ,5 3210,3 HELUZ MIAKO/6750 6,75 6, ,27 3,90 4,95 6,27 39,60 19,77 8,25 12, ,6 3525,8 HELUZ MIAKO/7000 7,00 6, ,81 3,63 4,61 6,16 44,08 20,31 8,48 12, ,2 3868,6 HELUZ MIAKO/7250 7,25 7, ,81 2,94 3,75 5,79 44,08 20,31 8,48 12, ,2 3868,6 *7,25 7, ,61 5,06 6,55 12,44 84,41 48,45 16,39 20, ,4 7099,0 HELUZ MIAKO/7500 7,50 7, ,81 2,33 2,99 5,46 44,08 20,31 8,48 12, ,2 3868,6 *7,50 7, ,61 4,20 5,33 11,31 84,41 48,45 16,39 20, ,4 7099,0 * únosnost zdvojení nosníků tabulka č. 6 Charakteristika stropních konstrukcí po zmonolitnění na výšku H = 290 mm, osová vzdálenost B = 625 mm Použité materiály: příhradové stropní nosníky HELUZ MIAKO mm stropní vložky HELUZ MIAKO 23/62,5 beton na dobetonování třídy C 16/20 tloušťka betonové vrstvy nad vložkami a = 60 mm uložení na zdivu 125 mm spotřeba betonu na dobetonování V = 0,094 m 3 /m 2 spotřeba vložek HELUZ MIAKO 6,4 ks/m 2 vlastní hmotnost stropu po zmonolitnění věncovka HELUZ x 80 x 265 spotřeba 3,0 ks/m g n = 3,89 kn/m 2 označení délka l n výztuž A st q n q d q u M u Q u M rb M rbk B rka B rb nosníku [m] [m] nosníku [cm 2 ] [kn/m 2 ] [kn/m 2 ] [kn/m 2 ] [knm] [kn] [knm] [knm] [knm 2 ] [knm 2 ] HELUZ MIAKO/1500 1,50 1, ,01 15,82 20,00 20,00 10,77 17,34 7,81 12, ,1 1283,1 HELUZ MIAKO/1750 1,75 1, ,01 15,82 20,00 20,00 10,77 17,34 7,81 12, ,1 1283,1 HELUZ MIAKO/2000 2,00 1, ,01 15,82 20,00 20,00 10,77 17,34 7,81 12, ,1 1283,1 HELUZ MIAKO/2250 2,25 2, ,01 15,82 20,00 20,00 10,77 17,34 7,81 12, ,1 1283,1 HELUZ MIAKO/2500 2,50 2, ,01 15,82 20,00 20,00 10,77 17,34 7,81 12, ,1 1283,1 HELUZ MIAKO/2750 2,75 2, ,01 12,38 15,70 15,70 10,77 17,34 7,81 12, ,1 1283,1 HELUZ MIAKO/3000 3,00 2, ,57 14,52 18,38 18,38 16,64 17,72 8,11 12, ,5 1863,9 HELUZ MIAKO/3250 3,25 3, ,57 12,87 16,31 16,31 16,64 17,72 8,11 12, ,5 1863,9 HELUZ MIAKO/3500 3,50 3, ,57 11,34 14,40 14,40 16,64 17,72 8,11 12, ,5 1863,9 HELUZ MIAKO/3750 3,75 3, ,57 9,35 11,91 11,91 16,64 17,72 8,11 12, ,5 1863,9 HELUZ MIAKO/4000 4,00 3, ,26 9,59 12,21 12,21 23,65 18,07 8,48 12, ,0 2529,2 HELUZ MIAKO/4250 4,25 4, ,26 8,71 11,11 11,11 23,65 18,07 8,48 12, ,0 2529,2 HELUZ MIAKO/4500 4,50 4, ,54 8,15 10,41 10,41 26,55 18,17 8,64 13, ,4 2805,2 HELUZ MIAKO/4750 4,75 4, ,76 7,61 9,74 9,74 28,77 18,17 8,76 13, ,3 3011,9 HELUZ MIAKO/5000 5,00 4, ,05 7,17 9,19 9,19 31,58 18,17 8,91 13, ,6 3269,7 HELUZ MIAKO/5250 5,25 5, ,39 6,82 8,75 8,75 34,97 18,17 9,09 13, ,7 3574,5 HELUZ MIAKO/5500 5,50 5, ,39 6,30 8,10 8,10 34,97 18,17 9,09 13, ,7 3574,5 HELUZ MIAKO/5750 5,75 5, ,39 5,82 7,50 7,50 34,97 18,17 9,09 13, ,7 3574,5 HELUZ MIAKO/6000 6,00 5, ,80 5,61 7,24 7,24 38,91 18,17 9,30 13, ,8 3921,7 HELUZ MIAKO/6250 6,25 6, ,80 5,21 6,74 6,74 38,91 18,17 9,30 13, ,8 3921,7 HELUZ MIAKO/6500 6,50 6, ,80 5,23 6,77 7,79 38,91 22,94 9,29 13, ,2 3873,2 HELUZ MIAKO/6750 6,75 6, ,27 4,90 6,20 7,59 43,37 23,42 9,53 13, ,4 4261,3 HELUZ MIAKO/7000 7,00 6, ,81 4,59 5,81 7,43 48,32 23,42 9,79 14, ,2 4683,1 HELUZ MIAKO/7250 7,25 7, ,81 3,76 4,78 7,01 48,32 23,42 9,79 14, ,2 4683,1 HELUZ MIAKO/7500 7,50 7, ,81 3,03 3,86 6,61 48,32 23,42 9,79 14, ,2 4683,1 HELUZ MIAKO/7750 7,75 7, ,40 2,83 3,61 6,53 53,73 23,42 10,08 14, ,8 5134,3 *7,75 7, ,81 5,21 6,59 12,98 102,87 48,45 19,69 24, ,6 9427,8 HELUZ MIAKO/8000 8,00 7, ,40 2,23 2,86 6,17 53,73 23,42 10,08 14, ,8 5134,3 *8,00 7, ,81 4,33 5,49 11,85 102,87 48,45 19,69 24, ,6 9427, / Strana 103

104 KERAMICKÝ STROP HELUZ MIAKO Tabulky statických únosností stropů HELUZ MIAKO 4 (10) tabulka č. 7 Charakteristika stropních konstrukcí po zmonolitnění na výšku H = 190 mm, osová vzdálenost B = 500 mm Použité materiály: příhradové stropní nosníky HELUZ MIAKO mm stropní vložky HELUZ MIAKO 15/50 beton na dobetonování třídy C 16/20 tloušťka betonové vrstvy nad vložkami a = 40 mm uložení na zdivu 125 mm spotřeba betonu na dobetonování V = 0,062 m 3 /m 2 spotřeba vložek HELUZ MIAKO 8,0 ks/m 2 vlastní hmotnost stropu po zmonolitnění věncovka HELUZ x 80 x 185 spotřeba 3,0 ks/m g n = 2,86 kn/m 2 označení délka l n výztuž A st q n q d q u M u Q u M rb M rbk B rka B rb nosníku [m] [m] nosníku [cm 2 ] [kn/m 2 ] [kn/m 2 ] [kn/m 2 ] [knm] [kn] [knm] [knm] [knm 2 ] [knm 2 ] HELUZ MIAKO/1500 1,50 1, ,01 15,82 20,00 20,00 6,31 9,88 3,32 5, ,0 417,4 HELUZ MIAKO/1750 1,75 1, ,01 15,82 20,00 20,00 6,31 9,88 3,32 5, ,0 417,4 HELUZ MIAKO/2000 2,00 1, ,01 15,82 20,00 20,00 6,31 9,88 3,32 5, ,0 417,4 HELUZ MIAKO/2250 2,25 2, ,01 14,72 18,63 18,63 6,31 9,88 3,32 5, ,0 417,4 HELUZ MIAKO/2500 2,50 2, ,01 11,60 14,73 14,73 6,31 9,88 3,32 5, ,0 417,4 HELUZ MIAKO/2750 2,75 2, ,01 9,01 11,49 11,49 6,31 9,88 3,32 5, ,0 417,4 HELUZ MIAKO/3000 3,00 2, ,57 10,05 12,79 12,79 9,65 10,22 3,49 5, ,7 611,9 HELUZ MIAKO/3250 3,25 3, ,57 8,91 11,36 11,36 9,65 10,22 3,49 5, ,7 611,9 HELUZ MIAKO/3500 3,50 3, ,57 7,97 10,19 10,19 9,65 10,22 3,49 5, ,7 611,9 HELUZ MIAKO/3750 3,75 3, ,57 6,69 8,59 8,59 9,65 10,22 3,49 5, ,7 611,9 HELUZ MIAKO/4000 4,00 3, ,26 6,76 8,68 8,68 13,54 10,54 3,68 5, ,9 826,7 HELUZ MIAKO/4250 4,25 4, ,26 6,14 7,90 7,90 13,54 10,54 3,68 5, ,9 826,7 HELUZ MIAKO/4500 4,50 4, ,54 5,62 6,77 7,52 15,15 10,84 3,76 5, ,6 917,7 HELUZ MIAKO/4750 4,75 4, ,76 4,88 6,32 7,10 16,37 11,05 3,83 5, ,1 984,2 HELUZ MIAKO/5000 5,00 4, ,05 4,29 5,55 6,76 17,89 11,31 3,91 5, ,7 1065,6 HELUZ MIAKO/5250 5,25 5, ,39 3,81 4,93 6,50 19,70 11,61 4,00 5, ,7 1160,0 5,50 5, ,39 3,13 4,04 6,02 19,70 11,61 4,00 5, ,7 1160,0 HELUZ MIAKO/5500 *5,50 5, ,79 4,60 5,96 11,57 37,48 31,07 7,63 9, ,7 2139,7 HELUZ MIAKO/5750 5,75 5, ,39 2,56 3,30 5,59 19,70 11,61 4,00 5, ,7 1160,0 *5,75 5, ,79 3,82 4,94 10,68 37,48 31,07 7,63 9, ,7 2139,7 * únosnost zdvojení nosníků tabulka č. 8 Charakteristika stropních konstrukcí po zmonolitnění na výšku H = 210 mm, osová vzdálenost B = 500 mm Použité materiály: příhradové stropní nosníky HELUZ MIAKO mm stropní vložky HELUZ MIAKO 15/50 beton na dobetonování třídy C 16/20 tloušťka betonové vrstvy nad vložkami a = 60 mm uložení na zdivu 125 mm spotřeba betonu na dobetonování V = 0,082 m 3 /m 2 spotřeba vložek HELUZ MIAKO 8,0 ks/m 2 vlastní hmotnost stropu po zmonolitnění věncovka HELUZ x 80 x 185 spotřeba 3,0 ks/m g n = 3,36 kn/m 2 označení délka l n výztuž A st q n q d q u M u Q u M rb M rbk B rka B rb nosníku [m] [m] nosníku [cm 2 ] [kn/m 2 ] [kn/m 2 ] [kn/m 2 ] [knm] [kn] [knm] [knm] [knm 2 ] [knm 2 ] HELUZ MIAKO/1500 1,50 1, ,01 15,82 20,00 20,00 7,19 12,84 4,01 6, ,1 539,7 HELUZ MIAKO/1750 1,75 1, ,01 15,82 20,00 20,00 7,19 12,84 4,01 6, ,1 539,7 HELUZ MIAKO/2000 2,00 1, ,01 15,82 20,00 20,00 7,19 12,84 4,01 6, ,1 539,7 HELUZ MIAKO/2250 2,25 2, ,01 15,82 20,00 20,00 7,19 12,84 4,01 6, ,1 539,7 HELUZ MIAKO/2500 2,50 2, ,01 13,16 16,68 16,68 7,19 12,84 4,01 6, ,1 539,7 HELUZ MIAKO/2750 2,75 2, ,01 10,20 12,98 12,98 7,19 12,84 4,01 6, ,1 539,7 HELUZ MIAKO/3000 3,00 2, ,57 13,34 16,90 16,90 11,02 13,26 4,20 6, ,9 791,6 HELUZ MIAKO/3250 3,25 3, ,57 11,29 14,34 14,34 11,02 13,26 4,20 6, ,9 791,6 HELUZ MIAKO/3500 3,50 3, ,57 9,23 11,76 11,76 11,02 13,26 4,20 6, ,9 791,6 HELUZ MIAKO/3750 3,75 3, ,57 7,58 9,70 9,70 11,02 13,26 4,20 6, ,9 791,6 HELUZ MIAKO/4000 4,00 3, ,26 9,08 11,58 11,58 15,52 13,66 4,42 6, ,8 1072,3 HELUZ MIAKO/4250 4,25 4, ,26 8,24 9,91 10,58 15,52 13,66 4,42 6, ,8 1072,3 HELUZ MIAKO/4500 4,50 4, ,54 7,34 8,83 10,06 17,37 14,02 4,52 6, ,0 1190,3 HELUZ MIAKO/4750 4,75 4, ,76 6,40 7,71 9,50 18,78 14,27 4,60 6, ,2 1277,1 HELUZ MIAKO/5000 5,00 4, ,05 5,67 6,83 9,05 20,55 14,58 4,69 6, ,4 1383,9 HELUZ MIAKO/5250 5,25 5, ,39 5,07 6,57 8,46 22,65 14,94 4,80 7, ,8 1508,3 HELUZ MIAKO/5500 5,50 5, ,39 4,18 5,30 7,86 22,65 14,94 4,80 7, ,8 1508,3 HELUZ MIAKO/5750 5,75 5, ,39 3,26 4,15 7,32 22,65 14,94 4,80 7, ,8 1508,3 HELUZ MIAKO/6000 6,00 5, ,80 2,86 3,65 6,69 25,06 15,34 4,92 7, ,4 1647,6 *6,00 5, ,60 4,74 6,14 11,43 47,70 37,96 9,49 12, ,7 3032,3 HELUZ MIAKO/6250 6,25 6, ,80 2,16 2,78 6,24 25,06 15,34 4,92 7, ,4 1647,6 *6,25 6, ,60 3,81 4,84 10,76 47,70 37,96 9,49 12, ,7 3032, / Strana 104

105 KERAMICKÝ STROP HELUZ MIAKO Tabulky statických únosností stropů HELUZ MIAKO 5 (10) tabulka č. 9 Charakteristika stropních konstrukcí po zmonolitnění na výšku H = 230 mm, osová vzdálenost B = 500 mm Použité materiály: příhradové stropní nosníky HELUZ MIAKO mm stropní vložky HELUZ MIAKO 19/50 beton na dobetonování třídy C 16/20 tloušťka betonové vrstvy nad vložkami a = 40 mm uložení na zdivu 125 mm spotřeba betonu na dobetonování V = 0,071 m 3 /m 2 spotřeba vložek HELUZ MIAKO 8,0 ks/m 2 vlastní hmotnost stropu po zmonolitnění věncovka HELUZ x 80 x 225 spotřeba 3,0 ks/m g n = 3,15 kn/m 2 označení délka l n výztuž A st q n q d q u M u Q u M rb M rbk B rka B rb nosníku [m] [m] nosníku [cm 2 ] [kn/m 2 ] [kn/m 2 ] [kn/m 2 ] [knm] [kn] [knm] [knm] [knm 2 ] [knm 2 ] HELUZ MIAKO/1500 1,50 1, ,01 15,82 20,00 20,00 8,07 14,44 4,81 7, ,1 684,6 HELUZ MIAKO/1750 1,75 1, ,01 15,82 20,00 20,00 8,07 14,44 4,81 7, ,1 684,6 HELUZ MIAKO/2000 2,00 1, ,01 15,82 20,00 20,00 8,07 14,44 4,81 7, ,1 684,6 HELUZ MIAKO/2250 2,25 2, ,01 15,82 20,00 20,00 8,07 14,44 4,81 7, ,1 684,6 HELUZ MIAKO/2500 2,50 2, ,01 15,35 19,41 19,41 8,07 14,44 4,81 7, ,1 684,6 HELUZ MIAKO/2750 2,75 2, ,01 12,03 15,26 15,26 8,07 14,44 4,81 7, ,1 684,6 HELUZ MIAKO/3000 3,00 2, ,57 15,58 19,70 19,70 12,40 14,84 5,02 7, ,3 1002,0 HELUZ MIAKO/3250 3,25 3, ,57 13,29 16,84 16,84 12,40 14,84 5,02 7, ,3 1002,0 HELUZ MIAKO/3500 3,50 3, ,57 10,97 13,94 13,94 12,40 14,84 5,02 7, ,3 1002,0 HELUZ MIAKO/3750 3,75 3, ,57 9,11 11,61 11,61 12,40 14,84 5,02 7, ,3 1002,0 HELUZ MIAKO/4000 4,00 3, ,26 10,71 13,61 13,61 17,50 15,21 5,28 7, ,4 1358,1 HELUZ MIAKO/4250 4,25 4, ,26 9,81 12,49 12,49 17,50 15,21 5,28 7, ,4 1358,1 HELUZ MIAKO/4500 4,50 4, ,54 9,29 11,84 11,84 19,60 15,54 5,39 7, ,2 1507,0 HELUZ MIAKO/4750 4,75 4, ,76 8,64 10,39 11,19 21,20 15,80 5,48 8, ,7 1617,0 HELUZ MIAKO/5000 5,00 4, ,05 7,73 9,30 10,68 23,22 16,13 5,58 8, ,9 1753,0 HELUZ MIAKO/5250 5,25 5, ,39 6,99 8,41 10,21 25,62 16,54 5,71 8, ,8 1911,7 HELUZ MIAKO/5500 5,50 5, ,39 5,90 7,11 9,53 25,62 16,54 5,71 8, ,8 1911,7 HELUZ MIAKO/5750 5,75 5, ,39 4,98 6,45 8,92 25,62 16,54 5,71 8, ,8 1911,7 HELUZ MIAKO/6000 6,00 5, ,80 4,57 5,92 8,23 28,39 17,02 5,85 8, ,2 2090,2 *6,00 5, ,60 6,56 7,90 13,50 54,20 37,96 11,24 14, ,2 3850,3 HELUZ MIAKO/6250 6,25 6, ,80 3,84 4,88 7,73 28,39 17,02 5,85 8, ,2 2090,2 *6,25 6, ,60 5,59 6,73 12,74 54,20 37,96 11,24 14, ,2 3850,3 * únosnost zdvojení nosníků tabulka č. 10 Charakteristika stropních konstrukcí po zmonolitnění na výšku H = 250 mm, osová vzdálenost B = 500 mm Použité materiály: příhradové stropní nosníky HELUZ MIAKO mm stropní vložky HELUZ MIAKO 19/50 beton na dobetonování třídy C 16/20 tloušťka betonové vrstvy nad vložkami a = 60 mm uložení na zdivu 125 mm spotřeba betonu na dobetonování V = 0,091 m 3 /m 2 spotřeba vložek HELUZ MIAKO 8,0 ks/m 2 vlastní hmotnost stropu po zmonolitnění věncovka HELUZ x 80 x 225 spotřeba 3,0 ks/m g n = 3,65 kn/m 2 označení délka l n výztuž A st q n q d q u M u Q u M rb M rbk B rka B rb nosníku [m] [m] nosníku [cm 2 ] [kn/m 2 ] [kn/m 2 ] [kn/m 2 ] [knm] [kn] [knm] [knm] [knm 2 ] [knm 2 ] HELUZ MIAKO/1500 1,50 1, ,01 15,82 20,00 20,00 8,95 15,44 5,66 8, ,0 852,4 HELUZ MIAKO/1750 1,75 1, ,01 15,82 20,00 20,00 8,95 15,44 5,66 8, ,0 852,4 HELUZ MIAKO/2000 2,00 1, ,01 15,82 20,00 20,00 8,95 15,44 5,66 8, ,0 852,4 HELUZ MIAKO/2250 2,25 2, ,01 15,82 20,00 20,00 8,95 15,44 5,66 8, ,0 852,4 HELUZ MIAKO/2500 2,50 2, ,01 15,82 20,00 20,00 8,95 15,44 5,66 8, ,0 852,4 HELUZ MIAKO/2750 2,75 2, ,01 13,23 16,76 16,76 8,95 15,44 5,66 8, ,0 852,4 HELUZ MIAKO/3000 3,00 2, ,57 15,82 20,00 20,00 13,78 15,83 5,90 8, ,1 1243,4 HELUZ MIAKO/3250 3,25 3, ,57 14,66 18,55 18,55 13,78 15,83 5,90 8, ,1 1243,4 HELUZ MIAKO/3500 3,50 3, ,57 12,08 15,33 15,33 13,78 15,83 5,90 8, ,1 1243,4 HELUZ MIAKO/3750 3,75 3, ,57 10,02 12,75 12,75 13,78 15,83 5,90 8, ,1 1243,4 HELUZ MIAKO/4000 4,00 3, ,26 11,23 14,26 14,26 19,49 16,19 6,19 9, ,2 1684,6 HELUZ MIAKO/4250 4,25 4, ,26 10,27 13,06 13,06 19,49 16,19 6,19 9, ,2 1684,6 HELUZ MIAKO/4500 4,50 4, ,54 9,68 12,33 12,33 21,84 16,52 6,31 9, ,3 1868,2 HELUZ MIAKO/4750 4,75 4, ,76 9,11 11,61 11,61 23,63 16,77 6,41 9, ,0 2004,5 HELUZ MIAKO/5000 5,00 4, ,05 8,65 11,04 11,04 25,90 17,10 6,53 9, ,7 2173,5 HELUZ MIAKO/5250 5,25 5, ,39 8,29 10,59 10,59 28,60 17,51 6,67 9, ,1 2371,5 HELUZ MIAKO/5500 5,50 5, ,39 7,38 8,88 9,87 28,60 17,51 6,67 9, ,1 2371,5 HELUZ MIAKO/5750 5,75 5, ,39 6,25 7,53 9,21 28,60 17,51 6,67 9, ,1 2371,5 HELUZ MIAKO/6000 6,00 5, ,80 5,77 6,95 8,96 31,73 17,99 6,84 9, ,9 2595,3 HELUZ MIAKO/6250 6,25 6, ,80 4,90 6,35 8,40 31,73 17,99 6,84 9, ,9 2595,3 HELUZ MIAKO/6500 6,50 6, ,80 4,03 5,11 6,58 31,73 16,06 6,86 9, ,2 2592,8 HELUZ MIAKO/6750 6,75 6, ,27 3,70 4,70 6,43 35,23 16,49 7,05 9, ,8 2841,6 HELUZ MIAKO/7000 7,00 6, ,81 3,40 4,33 6,32 39,08 16,96 7,25 10, ,2 3109,4 *7,00 6, ,61 5,40 7,00 14,31 74,26 45,39 14,09 17, ,2 5726,0 HELUZ MIAKO/7250 7,25 7, ,81 2,71 3,46 5,94 39,08 16,96 7,25 10, ,2 3109,4 *7,25 7, ,61 4,64 6,01 13,00 74,26 45,39 14,09 17, ,2 5726, / Strana 105

106 KERAMICKÝ STROP HELUZ MIAKO Tabulky statických únosností stropů HELUZ MIAKO 6 (10) tabulka č. 11 Charakteristika stropních konstrukcí po zmonolitnění na výšku H = 270 mm, osová vzdálenost B = 500 mm Použité materiály: příhradové stropní nosníky HELUZ MIAKO mm stropní vložky HELUZ MIAKO 23/50 beton na dobetonování třídy C 16/20 tloušťka betonové vrstvy nad vložkami a = 40 mm uložení na zdivu 125 mm spotřeba betonu na dobetonování V = 0,080 m 3 /m 2 spotřeba vložek HELUZ MIAKO 8,0 ks/m 2 vlastní hmotnost stropu po zmonolitnění věncovka HELUZ x 80 x 265 spotřeba 3,0 ks/m g n = 3,60 kn/m 2 označení délka l n výztuž A st q n q d q u M u Q u M rb M rbk B rka B rb nosníku [m] [m] nosníku [cm 2 ] [kn/m 2 ] [kn/m 2 ] [kn/m 2 ] [knm] [kn] [knm] [knm] [knm 2 ] [knm 2 ] HELUZ MIAKO/1500 1,50 1, ,01 15,82 20,00 20,00 9,84 16,40 6,53 9, ,5 1043,2 HELUZ MIAKO/1750 1,75 1, ,01 15,82 20,00 20,00 9,84 16,40 6,53 9, ,5 1043,2 HELUZ MIAKO/2000 2,00 1, ,01 15,82 20,00 20,00 9,84 16,40 6,53 9, ,5 1043,2 HELUZ MIAKO/2250 2,25 2, ,01 15,82 20,00 20,00 9,84 16,40 6,53 9, ,5 1043,2 HELUZ MIAKO/2500 2,50 2, ,01 15,82 20,00 20,00 9,84 16,40 6,53 9, ,5 1043,2 HELUZ MIAKO/2750 2,75 2, ,01 14,93 18,89 18,89 9,84 16,40 6,53 9, ,5 1043,2 HELUZ MIAKO/3000 3,00 2, ,57 15,82 20,00 20,00 15,17 16,79 6,80 9, ,1 1516,0 HELUZ MIAKO/3250 3,25 3, ,57 15,82 20,00 20,00 15,17 16,79 6,80 9, ,1 1516,0 HELUZ MIAKO/3500 3,50 3, ,57 13,69 17,34 17,34 15,17 16,79 6,80 9, ,1 1516,0 HELUZ MIAKO/3750 3,75 3, ,57 11,42 14,50 14,50 15,17 16,79 6,80 9, ,1 1516,0 HELUZ MIAKO/4000 4,00 3, ,26 12,22 15,50 15,50 21,49 17,14 7,12 10, ,5 2052,0 HELUZ MIAKO/4250 4,25 4, ,26 11,19 14,21 14,21 21,49 17,14 7,12 10, ,5 2052,0 HELUZ MIAKO/4500 4,50 4, ,54 10,54 13,40 13,40 24,09 17,46 7,26 10, ,6 2274,2 HELUZ MIAKO/4750 4,75 4, ,76 9,92 12,63 12,63 26,07 17,72 7,36 10, ,4 2439,5 HELUZ MIAKO/5000 5,00 4, ,05 9,42 12,00 12,00 28,58 18,04 7,50 10, ,7 2644,8 HELUZ MIAKO/5250 5,25 5, ,39 9,02 11,50 11,50 31,59 18,17 7,66 10, ,1 2885,7 HELUZ MIAKO/5500 5,50 5, ,39 8,40 10,73 10,73 31,59 18,17 7,66 10, ,1 2885,7 HELUZ MIAKO/5750 5,75 5, ,39 7,84 10,03 10,03 31,59 18,17 7,66 10, ,1 2885,7 HELUZ MIAKO/6000 6,00 5, ,80 7,40 8,91 9,75 35,08 18,17 7,84 10, ,1 3158,1 HELUZ MIAKO/6250 6,25 6, ,80 6,35 7,65 9,15 35,08 18,17 7,84 10, ,1 3158,1 HELUZ MIAKO/6500 6,50 6, ,80 5,43 7,03 8,75 35,08 19,29 7,85 11, ,2 3136,4 HELUZ MIAKO/6750 6,75 6, ,27 5,11 6,62 8,55 39,00 19,77 8,05 11, ,4 3439,2 HELUZ MIAKO/7000 7,00 6, ,81 4,82 6,24 8,40 43,31 20,31 8,28 11, ,3 3765,0 HELUZ MIAKO/7250 7,25 7, ,81 4,06 5,15 7,95 43,31 20,31 8,28 11, ,3 3765,0 HELUZ MIAKO/7500 7,50 7, ,81 3,58 4,63 7,53 43,31 20,31 8,28 11, ,3 3765,0 HELUZ MIAKO/7750 7,75 7, ,40 3,11 3,96 7,46 47,94 20,90 8,53 11, ,5 4109,4 *7,75 7, ,81 4,84 6,13 13,56 88,16 48,45 16,48 20, ,7 7512,5 HELUZ MIAKO/8000 8,00 7, ,40 2,51 3,21 7,08 47,94 20,90 8,53 11, ,5 4109,4 *8,00 7, ,81 4,01 5,09 12,41 88,16 48,45 16,48 20, ,7 7512,5 * únosnost zdvojení nosníků tabulka č. 12 Charakteristika stropních konstrukcí po zmonolitnění na výšku H = 290 mm, osová vzdálenost B = 500 mm Použité materiály: příhradové stropní nosníky HELUZ MIAKO mm stropní vložky HELUZ MIAKO 23/50 beton na dobetonování třídy C 16/20 tloušťka betonové vrstvy nad vložkami a = 60 mm uložení na zdivu 125 mm spotřeba betonu na dobetonování V = 0,100 m 3 /m 2 spotřeba vložek HELUZ MIAKO 8,0 ks/m 2 vlastní hmotnost stropu po zmonolitnění věncovka HELUZ x 80 x 265 spotřeba 3,0 ks/m g n = 4,10 kn/m 2 označení délka l n výztuž A st q n q d q u M u Q u M rb M rbk B rka B rb nosníku [m] [m] nosníku [cm 2 ] [kn/m 2 ] [kn/m 2 ] [kn/m 2 ] [knm] [kn] [knm] [knm] [knm 2 ] [knm 2 ] HELUZ MIAKO/1500 1,50 1, ,01 15,82 20,00 20,00 10,73 17,34 7,55 11, ,8 1257,1 HELUZ MIAKO/1750 1,75 1, ,01 15,82 20,00 20,00 10,73 17,34 7,55 11, ,8 1257,1 HELUZ MIAKO/2000 2,00 1, ,01 15,82 20,00 20,00 10,73 17,34 7,55 11, ,8 1257,1 HELUZ MIAKO/2250 2,25 2, ,01 15,82 20,00 20,00 10,73 17,34 7,55 11, ,8 1257,1 HELUZ MIAKO/2500 2,50 2, ,01 15,82 20,00 20,00 10,73 17,34 7,55 11, ,8 1257,1 HELUZ MIAKO/2750 2,75 2, ,01 15,82 20,00 20,00 10,73 17,34 7,55 11, ,8 1257,1 HELUZ MIAKO/3000 3,00 2, ,57 15,82 20,00 20,00 16,56 17,72 7,85 11, ,9 1820,0 HELUZ MIAKO/3250 3,25 3, ,57 15,82 20,00 20,00 16,56 17,72 7,85 11, ,9 1820,0 HELUZ MIAKO/3500 3,50 3, ,57 14,81 18,74 18,74 16,56 17,72 7,85 11, ,9 1820,0 HELUZ MIAKO/3750 3,75 3, ,57 12,33 15,64 15,64 16,56 17,72 7,85 11, ,9 1820,0 HELUZ MIAKO/4000 4,00 3, ,26 12,72 16,13 16,13 23,49 18,07 8,21 11, ,6 2460,6 HELUZ MIAKO/4250 4,25 4, ,26 11,62 14,75 14,75 23,49 18,07 8,21 11, ,6 2460,6 HELUZ MIAKO/4500 4,50 4, ,54 10,91 13,86 13,86 26,34 18,17 8,36 11, ,3 2725,6 HELUZ MIAKO/4750 4,75 4, ,76 10,24 13,03 13,03 28,52 18,17 8,48 11, ,1 2923,6 HELUZ MIAKO/5000 5,00 4, ,05 9,69 12,34 12,34 31,28 18,17 8,63 12, ,1 3170,0 HELUZ MIAKO/5250 5,25 5, ,39 9,25 11,79 11,79 34,59 18,17 8,80 12, ,6 3460,5 HELUZ MIAKO/5500 5,50 5, ,39 8,59 10,96 10,96 34,59 18,17 8,80 12, ,6 3460,5 HELUZ MIAKO/5750 5,75 5, ,39 8,00 10,23 10,23 34,59 18,17 8,80 12, ,6 3460,5 HELUZ MIAKO/6000 6,00 5, ,80 7,74 9,90 9,90 38,43 18,17 9,01 12, ,9 3790,5 HELUZ MIAKO/6250 6,25 6, ,80 7,24 9,28 9,28 38,43 18,17 9,01 12, ,9 3790,5 HELUZ MIAKO/6500 6,50 6, ,80 6,58 7,92 10,59 38,43 22,94 9,00 12, ,6 3748,0 HELUZ MIAKO/6750 6,75 6, ,27 6,21 7,48 10,34 42,77 23,42 9,23 12, ,0 4116,1 HELUZ MIAKO/7000 7,00 6, ,81 5,89 7,09 10,14 47,56 23,42 9,49 12, ,9 4514,8 HELUZ MIAKO/7250 7,25 7, ,81 5,07 6,41 9,60 47,56 23,42 9,49 12, ,9 4514,8 HELUZ MIAKO/7500 7,50 7, ,81 4,20 5,33 9,11 47,56 23,42 9,49 12, ,9 4514,8 HELUZ MIAKO/7750 7,75 7, ,40 3,96 5,03 9,01 52,76 23,42 9,77 13, ,4 4939,6 HELUZ MIAKO/8000 8,00 7, ,40 3,23 4,11 8,56 52,76 23,42 9,77 13, ,4 4939,6 HELUZ MIAKO/8000 *8,00 7, ,81 5,29 6,69 14,26 100,44 48,45 19,06 22, ,0 9085,5 HELUZ MIAKO/8250 8,25 8, ,40 2,59 3,31 8,14 52,76 23,42 9,77 13, ,4 4939,6 HELUZ MIAKO/8250 *8,25 8, ,81 4,41 5,59 13,07 100,44 48,45 19,06 22, ,0 9085, / Strana 106

107 KERAMICKÝ STROP HELUZ MIAKO Tabulky statických únosností stropů HELUZ MIAKO 7 (10) TABULKA č. 13 Únosnosti stropních konstrukcí pro osovou vzdálenost nosníků 625 mm délka nosníku (dl) (m) světlé rozpětí (I n ) výztuže nosníku 1,50 1,25 2ø8 /5/8/145 1,75 1,50 2ø8 /5/8/145 2,00 1,75 2ø8 /5/8/145 2,25 2,00 2ø8 /5/8/145 2,50 2,25 2ø8 /5/8/145 2,75 2,50 2ø8 /5/8/145 3,00 2,75 2ø10 /5/8/145 3,25 3,00 2ø10 /5/8/145 3,50 3,25 2ø10 /5/8/145 3,75 3,50 2ø12 /5/8/145 4,00 3,75 2ø12 /5/8/145 4,25 4,00 2ø12 /5/8/145 4,50 4,25 2ø12+ø6 /5/8/145 4,75 4,50 2ø12+ø8 /5/8/145 5,00 4,75 2ø12+ø10 /5/8/145 5,25 5,00 2ø12+ø12 /5/8/145 5,50 5,25 2ø12+ø12 /5/8/145 5,75 5,50 2ø12+ø12 /5/8/145 6,00 5,75 2ø12+ø14 /5/8/145 6,25 6,00 2ø12+ø14 /5/8/145 6,50 6,25 2ø12+ø14 /6/8/200 6,75 6,50 2ø12+ø16 /6/8/200 7,00 6,75 2ø12+ø18 /6/8/200 15,82 20,00 20,00 15,82 20,00 20,00 15,82 20,00 20,00 15,82 20,00 20,00 13,59 17,21 17,21 15,82 20,00 20,00 11,36 14,43 14,43 13,35 16,91 16,91 8,92 11,38 11,38 10,08 12,83 12,83 6,84 8,78 8,78 7,70 9,85 9,85 7,62 9,75 9,75 10,16 12,93 12,93 6,71 8,61 8,61 8,61 10,99 10,99 5,96 7,68 7,68 6,95 8,91 8,91 4,99 6,46 6,46 5,62 7,25 7,25 4,99 6,46 6,46 6,76 8,68 8,68 4,49 5,84 5,84 6,12 7,88 7,88 4,25 5,54 5,54 5,78 7,45 7,45 3,84 4,97 5,20 5,11 6,62 7,01 3,32 4,23 4,93 4,51 5,84 6,65 2,85 3,64 4,72 4,67* 6,05* 10,34* 3,99 5,06 6,35 2,14 2,75 4,34 3,86* 4,99* 9,66 3,08 3,93 5,86 2,31 2,96 5,41 4,41* 5,59* 10,25* 3,90* 4,95* 9,46* HELUZ MIAKO (kn/m 2 ) 15/62,5 19/62,5 190 mm 210 mm 230 mm 250 mm q n q d q u q n q d q u q n q d q u q n q d q u 15,82 20,00 20,00 15,82 20,00 20,00 15,82 20,00 20,00 15,82 20,00 20,00 15,82 20,00 20,00 15,82 20,00 20,00 15,57 19,69 19,69 15,82 20,00 20,00 11,90 15,10 15,10 13,07 16,56 16,56 9,24 11,78 11,78 10,11 12,86 12,86 12,03 15,26 15,26 12,70 16,10 16,10 10,28 13,08 13,08 11,27 14,31 14,31 8,41 10,74 10,74 9,22 11,75 11,75 6,92 8,88 8,88 7,56 9,68 9,68 8,13 10,39 10,39 8,46 10,80 10,80 7,42 9,50 9,50 7,69 9,84 9,84 7,00 8,98 8,98 7,22 9,25 9,25 6,58 8,45 8,45 6,76 8,68 8,68 6,19 7,45 8,05 6,40 8,23 8,23 5,59 6,73 7,73 6,11 7,86 7,86 4,68 6,06 7,18 5,65 7,29 7,29 3,92 5,07 6,69 4,99 6,46 6,76 3,54 4,50 6,24 5,56* 6,70* 11,30* 4,60 5,96 6,56 2,81 3,59 5,83 4,71* 6,10* 10,65* 3,71 4,71 6,11 2,93 3,74 4,65 5,28* 6,84* 11,13* 2,66 3,40 4,53 4,91* 6,21* 11,52* 23/62,5 270 mm 290 mm q n q d q u q n q d q u 15,82 20,00 20,00 15,82 20,00 20,00 15,82 20,00 20,00 15,82 20,00 20,00 15,82 20,00 20,00 15,82 20,00 20,00 15,82 20,00 20,00 15,82 20,00 20,00 14,75 18,66 18,66 15,82 20,00 20,00 11,50 14,60 14,60 12,38 15,70 15,70 13,87 17,56 17,56 14,52 18,38 18,38 12,33 15,64 15,64 12,87 16,31 16,31 10,53 13,39 13,39 11,34 14,40 14,40 8,71 11,11 11,11 9,35 11,91 11,91 9,29 11,84 11,84 9,59 12,21 12,21 8,46 10,80 10,80 8,71 11,11 11,11 7,94 10,15 10,15 8,15 10,41 10,41 7,45 9,54 9,54 7,61 9,74 9,74 7,04 9,03 9,03 7,17 9,19 9,19 6,72 8,63 8,63 6,82 8,75 8,75 6,23 8,01 8,01 6,30 8,10 8,10 5,78 7,45 7,45 5,82 7,50 7,50 5,60 7,23 7,23 5,61 7,24 7,24 5,03 6,51 6,75 5,21 6,74 6,74 4,21 5,34 6,43 5,23 6,77 7,79 3,90 4,95 6,27 4,90 6,20 7,59 3,63 4,61 6,16 4,59 5,81 7,43 7,25 7,00 2ø12+ø18 /6/8/200 7,50 7,25 2ø12+ø18 /6/8/200 7,75 7,50 2ø12+ø20 /6/8/200 8,00 7,75 2ø12+ø20 /6/8/200 2,94 3,75 5,79 5,06* 6,55* 12,44* 2,33 2,99 5,46 4,20* 5,33* 11,31* 3,76 4,78 7,01 3,03 3,86 6,61 2,83 3,61 6,53 5,21* 6,59* 12,98* 2,23 2,86 6,17 4,33* 5,49* 11,85* / Strana 107

108 KERAMICKÝ STROP HELUZ MIAKO Tabulky statických únosností stropů HELUZ MIAKO 8 (10) TABULKA č. 14 Únosnosti stropních konstrukcí pro osovou vzdálenost nosníků 500 mm délka nosníku (dl) (m) světlé rozpětí (I n ) výztuže nosníku 1,50 1,25 2ø8 /5/8/145 1,75 1,50 2ø8 /5/8/145 2,00 1,75 2ø8 /5/8/145 2,25 2,00 2ø8 /5/8/145 2,50 2,25 2ø8 /5/8/145 2,75 2,50 2ø8 /5/8/145 3,00 2,75 2ø10 /5/8/145 3,25 3,00 2ø10 /5/8/145 3,50 3,25 2ø10 /5/8/145 3,75 3,50 2ø12 /5/8/145 4,00 3,75 2ø12 /5/8/145 4,25 4,00 2ø12 /5/8/145 4,50 4,25 2ø12+ø6 /5/8/145 4,75 4,50 2ø12+ø8 /5/8/145 5,00 4,75 2ø12+ø10 /5/8/145 5,25 5,00 2ø12+ø12 /5/8/145 5,50 5,25 2ø12+ø12 /5/8/145 5,75 5,50 2ø12+ø12 /5/8/145 6,00 5,75 2ø12+ø14 /5/8/145 6,25 6,00 2ø12+ø14 /5/8/145 6,50 6,25 2ø12+ø14 /6/8/200 6,75 6,50 2ø12+ø16 /6/8/200 7,00 6,75 2ø12+ø18 /6/8/200 7,25 7,00 2ø12+ø18 /6/8/200 7,50 7,25 2ø12+ø18 /6/8/200 7,75 7,50 2ø12+ø20 /6/8/200 8,00 7,75 2ø12+ø20 /6/8/200 8,25 8,00 2ø12+ø20 /6/8/200 15,82 20,00 20,00 15,82 20,00 20,00 15,82 20,00 20,00 15,82 20,00 20,00 15,82 20,00 20,00 15,82 20,00 20,00 14,72 18,63 18,63 15,82 20,00 20,00 11,60 14,73 14,73 13,16 16,68 16,68 9,01 11,49 11,49 10,20 12,98 12,98 10,05 12,79 12,79 13,34 16,90 16,90 8,91 11,36 11,36 11,29 14,34 14,34 7,97 10,19 10,19 9,23 11,76 11,76 6,69 8,59 8,59 7,58 9,70 9,70 6,76 8,68 8,68 9,08 11,58 11,58 6,14 7,90 7,90 8,24 9,91 10,58 5,62 6,77 7,52 7,34 8,83 10,06 4,88 6,32 7,10 6,40 7,71 9,50 4,29 5,55 6,76 5,67 6,83 9,05 3,81 4,93 6,50 5,07 6,57 8,46 3,13 4,04 6,02 4,60* 5,96* 11,57* 4,18 5,30 7,86 2,56 3,30 5,59 3,82* 4,94* 10,68* 3,26 4,15 7,32 2,86 3,65 6,69 4,47* 6,14* 11,43* 2,16 2,78 6,24 3,81* 4,84* 10,76* HELUZ MIAKO (kn/m 2 ) 15/50 19/ mm 210 mm 230 mm 250 mm q n q d q u q n q d q u q n q d q u q n q d q u 15,82 20,00 20,00 15,82 20,00 20,00 15,82 20,00 20,00 15,82 20,00 20,00 15,82 20,00 20,00 15,82 20,00 20,00 15,82 20,00 20,00 15,82 20,00 20,00 15,35 19,41 19,41 15,82 20,00 20,00 12,03 15,26 15,26 13,23 16,76 16,76 15,58 19,70 19,70 15,82 20,00 20,00 13,29 16,84 16,84 14,66 18,55 18,55 10,97 13,94 13,94 12,08 15,33 15,33 9,11 11,61 11,61 10,02 12,75 12,75 10,71 13,61 13,61 11,23 14,26 14,26 9,81 12,49 12,49 10,27 13,06 13,06 9,29 11,84 11,84 9,68 12,33 12,33 8,64 10,39 11,19 9,11 11,61 11,61 7,73 9,30 10,68 8,65 11,04 11,04 6,99 8,41 10,21 8,29 10,59 10,59 5,90 7,11 9,53 7,38 8,88 9,87 4,98 6,45 8,92 6,25 7,53 9,21 4,57 5,92 8,23 6,56* 7,90* 13,50* 5,77 6,95 8,96 3,84 4,88 7,73 5,59* 6,73* 12,74* 4,90 6,35 8,40 4,03 5,11 6,58 3,70 4,70 6,43 3,40 4,33 6,32 5,40* 7,00* 14,31* 2,71 3,46 5,94 4,64* 6,01* 13,00* 23/ mm 290 mm q n q d q u q n q d q u 15,82 20,00 20,00 15,82 20,00 20,00 15,82 20,00 20,00 15,82 20,00 20,00 15,82 20,00 20,00 15,82 20,00 20,00 15,82 20,00 20,00 15,82 20,00 20,00 15,82 20,00 20,00 15,82 20,00 20,00 14,93 18,89 18,89 15,82 20,00 20,00 15,82 20,00 20,00 15,82 20,00 20,00 15,82 20,00 20,00 15,82 20,00 20,00 13,69 17,34 17,34 14,81 18,74 18,74 11,42 14,50 14,50 12,33 15,64 15,64 12,22 15,50 15,20 12,72 16,13 16,13 11,19 14,21 14,21 11,62 14,75 14,75 10,54 13,40 13,40 10,91 13,86 13,86 9,92 12,63 12,63 10,24 13,03 13,03 9,42 12,00 12,00 9,69 12,34 12,34 9,02 11,50 11,50 9,25 11,79 11,79 8,40 10,73 10,73 8,59 10,96 10,96 7,84 10,03 10,03 8,00 10,23 10,23 7,40 8,91 9,75 7,74 9,90 9,90 6,35 7,65 9,15 7,24 9,28 9,28 5,43 7,03 8,75 6,58 7,92 10,59 5,11 6,62 8,55 6,21 7,48 10,34 4,82 6,24 8,40 5,89 7,09 10,14 4,06 5,15 7,95 5,07 6,41 9,60 3,58 4,63 7,53 4,20 5,33 9,11 3,11 3,96 7,46 4,84* 6,13* 13,56* 3,96 5,03 9,01 2,51 3,21 7,08 3,23 4,11 8,56 4,01* 5,09* 12,41* 5,29* 6,69* 14,26* 2,59 3,31 8,14 4,41* 5,59* 13,07* / Strana 108

109 KERAMICKÝ STROP HELUZ MIAKO Tabulky statických únosností stropů HELUZ MIAKO 9 (10) délka nosníku (dl) TABULKA č. 15 (m) světlé rozpětí (I n ) výztuž nosníku 1,5 1,25 2ø8 1,75 1,50 2ø8 2,00 1,75 2ø8 2,25 2,00 2ø8 2,50 2,25 2ø8 2,75 2,50 2ø8 3,00 2,75 2ø10 3,25 3,00 2ø10 3,50 3,25 2ø10 3,75 3,50 2ø10 4,00 3,75 2ø12 4,25 4,00 2ø12 4,50 4,25 2ø12+ø6 4,75 4,50 2ø12+ø8 5,00 4,75 2ø12+ø10 5,25 5,00 2ø12+ø12 5,50 5,25 2ø12+ø12 5,75 5,50 2ø12+ø12 6,00 5,75 2ø12+ø14 6,25 6,00 2ø12+ø14 6,50 6,25 2ø12+ø14 6,75 6,50 2ø12+ø16 7,00 6,75 2ø12+ø18 7,25 7,00 2ø12+ø18 7,50 7,25 2ø12+ø18 7,75 7,50 2ø12+ø20 8,00 7,75 2ø12+ø20 Únosnosti samostatných stropních nosníků zabetonovaných na šířku příruby 160 mm v kn/m Příhradový nosník HELUZ MIAKO zabetonovaný na šířku své příruby (kn/m) 190 mm 210 mm q n q d q u q n q d q u 17,88 q d =q u 24,37 20,54 q d =q u 27,99 12,62 q d =q u 17,21 14,51 q d =q u 19,78 9,33 q d =q u 12,71 10,73 q d =q u 14,62 7,12 q d =q u 9,71 8,20 q d =q u 11,18 5,58 q d =q u 7,61 6,43 q d =q u 8,76 4,45 q d =q u 6,07 5,13 q d =q u 7,00 5,62 q d =q u 7,67 6,53 q d =q u 8,90 4,48 6,10 6,36 5,42 q d =q u 7,39 3,47 4,73 5,33 4,52 6,16 6,20 2,71 3,69 4,51 3,55 4,84 5,25 2,70 3,68 5,43 3,60 4,91 6,39 2,15 2,93 4,70 2,89 3,94 5,53 1,87 2,55 4,56 2,54 3,46 5,39 1,59 2,17 4,32 2,19 2,98 5,10 1,36 1,85 4,27 1,90 2,59 4,90 1,17 1,59 4,13 1,67 2,28 4,69 0,94 1,28 3,84 1,36 1,85 4,39 0,74 1,01 3,43 1,10 1,50 3,93 0,97 1,32 3,92 0,78 1,06 3, mm 250 mm q n q d q u q n q d q u 23,21 q d =q u 31,63 25,89 q d =q u 35,28 16,40 q d =q u 22,36 18,30 q d =q u 24,95 12,13 q d =q u 16,54 13,54 q d =q u 18,46 9,28 q d =q u 12,65 10,36 q d =q u 14,13 7,28 q d =q u 9,92 8,13 q d =q u 11,09 5,82 q d =q u 7,94 6,51 q d =q u 8,88 7,44 q d =q u 10,15 8,36 q d =q u 11,39 6,18 q d =q u 8,43 6,95 q d =q u 9,47 5,19 q d =q u 7,08 5,84 q d =q u 7,96 4,40 q d =q u 6,00 4,95 q d =q u 6,75 4,67 6,36 7,35 5,90 8,04 8,32 3,76 5,12 6,37 4,77 6,50 7,21 3,34 4,55 6,23 4,26 5,80 7,07 2,90 3,95 5,91 3,73 5,08 6,73 2,55 3,47 5,71 3,30 4,50 6,52 2,27 3,09 5,26 2,96 4,03 6,00 1,87 2,55 4,95 2,46 3,35 5,65 1,54 2,10 4,44 2,05 2,79 5,11 1,38 1,88 4,39 1,86 2,53 4,86 1,13 1,54 4,12 1,55 2,00 4,60 0,96 1,31 3,73 1,31 1,78 4,16 0,86 1,17 3,91 1,19 1,62 4,36 0,76 1,04 4,11 1,08 1,47 4,58 0,61 0,83 3,76 0,89 1,21 4,19 0,38 0,49 3,44 0,68 0,88 3, mm 290 mm q n q d q u q n q d q u 28,58 q d =q u 38,95 29,79 q d =q u 40,60 20,21 q d =q u 27,55 22,12 q d =q u 30,15 14,96 q d =q u 20,39 16,38 q d =q u 22,32 11,45 q d =q u 15,61 12,54 q d =q u 17,10 8,99 q d =q u 12,26 9,85 q d =q u 13,43 7,20 q d =q u 9,82 7,89 q d =q u 10,76 9,27 q d =q u 12,64 10,19 q d =q u 13,90 7,71 q d =q u 10,54 8,48 q d =q u 11,56 6,49 q d =q u 8,84 7,14 q d =q u 9,73 5,51 q d =q u 7,51 6,06 q d =q u 8,26 6,81 q d =q u 9,29 7,53 q d =q u 10,27 5,91 q d =q u 8,06 6,53 q d =q u 8,91 5,32 7,25 7,92 6,43 q d =q u 8,77 4,67 6,36 7,55 5,74 7,82 8,37 4,17 5,68 7,33 5,15 7,02 8,14 3,76 5,12 6,74 4,67 6,36 7,47 3,15 4,29 6,34 3,93 5,35 7,04 2,64 3,60 5,77 3,31 4,51 6,43 2,42 3,30 5,47 3,05 4,16 6,10 2,03 2,77 5,19 2,59 3,53 5,78 1,72 2,34 4,71 2,19 2,98 5,28 1,59 2,17 4,81 2,04 2,78 5,34 1,46 1,99 5,06 1,90 2,59 5,54 1,23 1,68 4,63 1,61 2,19 5,07 1,02 1,39 4,24 1,37 1,87 4,64 1,27 1,73 4,93 1,07 1,46 4, / Strana 109

110 KERAMICKÝ STROP HELUZ MIAKO Statický výpočet komínové výměny a stropního prostupu (vzorový příklad) 10 (10) tabulka č. 16 Vzorové zadání Statický výpočet výměn u prostupů stropními konstrukcemi HELUZ MIAKO z nosníků HELUZ MIAKO podle PNG část, 06/1999 byl proveden podle ČSN pro beton C 16/20, podélnou výztuž V 10 a třmínky V 6 a tloušťku stropní konstrukce 250 mm. Při výpočtu bylo uvažováno zatížení vlastní tíhou výměny a zatížení osamělými břemeny, které bylo stanoveno pro následující charakteristiky: Stropní konstrukce s tvarovkami HELUZ MIAKO 19/62,5 tloušťka stropu 250 mm normová hodnota zatížení vlastní tíhou stropu 3,47 kn/m 2 součinitel zatížení vlastní tíhou 1,1 osová vzdálenost nosníků délka stropních nosníků uložení stropních nosníků 625 mm 6,0 m 125 mm normová hodnota zatížení (bez vlastní tíhy) 5,0 kn/m 2 součinitel zatížení 1,3 normová hodnota celkového zatížení 8,47 kn/m 2 Stropní konstrukce s tvarovkami HELUZ MIAKO 19/50 tloušťka stropu 250 mm normová hodnota zatížení vlastní tíhou stropu 3,65 kn/m 2 součinitel zatížení vlastní tíhou 1,1 osová vzdálenost nosníků délka stropních nosníků uložení stropních nosníků 500 mm 6,25 m 125 mm normová hodnota zatížení (bez vlastní tíhy) 5,0 kn/m 2 součinitel zatížení 1,3 normová hodnota celkového zatížení 8,65 kn/m 2 Při posouzení mezního stavu přetvoření výměny byl mezní průhyb uvažován hodnotou rovnou 1/400 teoretického rozpětí. Předložené řešení platí pro uvedené vstupní údaje. Lze jej samozřejmě použít v případech, kdy zatěžovací účinky výměny jsou menší než uvažované ve výpočtu. Stropní nosníky zatížené podporovým tlakem výměny, který se na tyto nosníky vnáší jako osamělé břemeno, je nutno individuálně posoudit / Strana 110

111 KERAMICKÉ STROPY HELUZ MIAKO Výměny u prostupů stropními konstrukcemi HELUZ MIAKO 1 (4) A. Výměna S JEDNÍM NOSNÍKEM OVN 625 mm pro šířku 1090 mm do světlosti 5750 mm Krytí třmínků 20 mm 2 18øV6 3 2øV10 1 2øV10 Krytí třmínků 15 mm A 1 3øV ø V10 / KS = 5 ŘEZ A-A 1 2øV øV6 Krytí 15mm øV10 3 2øV øV6/730 - KS ø V10/ KS / Strana 111

112 KERAMICKÉ STROPY HELUZ MIAKO Výměny u prostupů stropními konstrukcemi HELUZ MIAKO 2 (4) b. výměna S DVĚMA NOSNÍKY OVN 625 MM PRO ŠÍŘKU MM DO SVĚTLOSTI MM Krytí třmínků 20 mm 2 26øV6 150 Krytí třmínků 15 mm øV A A øV10 1 6øV ø V10 / KS = 8 ŘEZ A-A 1 2øV øV Krytí 15 mm øV10 3 2øV øV6/730 - KS øV10/ KS / Strana 112

113 KERAMICKÉ STROPY HELUZ MIAKO Výměny u prostupů stropními konstrukcemi HELUZ MIAKO 3 (4) c. výměna nesoucí jeden nosník ovn 500 mm Krytí třmínků 20mm 2 16øV6 A 3 2øV10 1 2øV A 170 Krytí třmínků 15 mm øV øV10/ KS 3+2=5 ŘEZ A-A 1 2øV øV6 Krytí 15 mm øV10 3 2øV øV6/770 - KS øV10/ KS / Strana 113

114 KERAMICKÉ STROPY HELUZ MIAKO Výměny u prostupů stropními konstrukcemi HELUZ MIAKO 4 (4) d. výměna nesoucí dva nosníky ovn 500 mm Krytí třmínků 20mm 2 23øV6 3 2øV øV10 A A 3 2øV10 Krytí třmínků 15 mm 1 4øV øV10/ KS 4+2=6 ŘEZ A-A 1 2øV øV6 Krytí 15 mm øV10 3 2øV øV6/770 - KS øV10/ KS / Strana 114

115 KERAMICKÉ STROPNÍ PANELY HELUZ PNG část POUŽITÍ Stropy ze stropních keramických panelů HELUZ jsou vhodné pro v občanských, průmyslových a zemědělských stavbách. Panely jsou vhodné pro suché nebo běžné prostředí podle ČSN , Změny 2. Panely jsou vhodné do světlosti stropu 6,77 únosnosti > 3,0 kn/m 2 minimálním uložení 115 mm. Panely je možno uložit jak na stěny, tak i na viditelné nebo skryté překlady a průvlaky. Základní stropní panely mají šířku 1200, 900 a 600 mm a délku od 1500 do 7250 mm v modulu po 250 mm. Doplňkové panely mají šířku 1000 a 700 mm. Na zakázku se také vyrábí atypické panely - např. úkosy, panely s prostupy - např. průlezy, komínové prostupy v šířce 400 a 600 mm a délky max mm po 200 mm, panely s vyčnívající oboustrannou výztuží, balkónové panely v šířce 1200 a 800 mm a délce od 4600 do 8000 mm a panely se zvýšenou únosností v šířce 1200 mm a délce od 1500 do 7250 mm. Výhody Snadná pokládka stropů s okamžitou únosností. Panely jsou v potřebných délkách vyrobeny v panelárně a na stavbě se pouze jednoduše a rychle osazují pomocí jeřábu na místo určení. Styčné plochy mezi panely mají speciální tvar zámku pro snížení možnosti vzniku dilatačních spár. Ukládání panelů na stropy přímo z dopravního prostředku a tím snížení nároků na skladovací prostory. Celokeramický podhled stropních panelů tvoří jednotný vhodný podklad pod omítku. Keramické panely jsou schopné jímat vlhkost a později ji opět uvolňovat, čímž se vytváří v místnostech zdravé klima. Cihlářský střep má velmi dobré vlastnosti z hlediska tepelné ochrany požáru a chrání ocelovou nosnou výztuž před rychlým zvyšováním teploty na kritickou hodnotu. Keramické panely HELUZ již není nutné nadbetonovávat. Spotřeba betonu je pouze na zalití styčného zámku a ztužujícího věnce. Dodávka i atypických panelů pro komínové zdivo, průchozí otvory, s vyčnívající výztuží, případně panely zkosené a balkónové. Základní technické údaje cihelné tvarovky cihelné stropní tvarovky HELUZ (CST - HELUZ) výztuž hlavní (R), KARI drát (W) třmínky KARI drát (W) konstrukční výztuž KARI drát (W) závěsné háky (EZ) beton třída betonu C 20/25 (B 25) rozměry základního panelu délka mm (po 250 mm) šířka 1200 mm (doplněk 1000, 900, 700, 600 mm) výška 230 mm hmotnost panelu informativní 356 kg/m 2 TABULKA tepelných a akustických vlastností stropní konstrukce konstrukce celková tloušťka konstrukce tepelný odpor R informativní vážená vzduchová neprůzvučnost R w (C; C tr ) vážená hladina normaliz. kročejového zvuku L n,w mm m 2 K/W db db základní stropní konstrukce s VC omítkou 10 mm betonová deska tl. 50 mm Rockwool Steprock ND (T) tl. 20 mm stropní konstrukce 240 0,27 48 (-1; -4) 1) 84 2) 310 0, ) 52 3) betonová deska tl. 50 mm Rockwool Steprock ND (T) tl. 30 mm 320 1,03 62 (-2; -6) 1) 51 stropní konstrukce 4) betonová deska tl. 50 mm Rockwool Steprock ND (T) tl. 50 mm 340 1,50 63 (-2; -6) 1) 49 stropní konstrukce 5) 1) laboratorní hodnota zjištěná měřením 2) L n,w,eq = 80 db 3) hodnota stanovená výpočtem 4) splňuje požadavky na stropu mezi prostory s rozdílem teplot do 10 C včetně (ČSN ) a zároveň požadavky na zvukovou izolaci stropu všech místností druhých bytů v bytovém domě (ČSN ). 5) splňuje navíc požadavky na z vytápěného k nevytápěnému prostoru (ČSN ). Požární odolnost Reakce na oheň - Třída A1 bez spodní omítky - REI 90 DP 1 s omítkou VC 15 mm - REI 120 DP / Strana 115

116 KERAMICKÉ STROPNÍ PANELY HELUZ PNG část Skladování a doprava Panely se skladování a přepravě podkládají dvěma dřevěnými proklady o šířce 80 mm a délce 930 mm, a to mm od jeho konců. Skladovací plochy musí být zpevněné a dostatečně únosné. Proklady mezi panely ukládanými nad sebou se musí umisťovat ve svislici. Převislé konce panelů se nesmí zatěžovat. Při přepravě musí být panely zajištěny proti posunutí. statika Panely tvoří jednostranně pnutou stropní konstrukci, u níž hlavní nosné prvky představují vyztužená vnitřní žebra s monoliticky pojenou horní deskou. Výpočty jsou provedeny podle ČSN : 1986 Navrhování betonových konstrukcí včetně Změny a: 1989 a Změny 2: 1994 s hlédnutím k ČSN : 1977 Navrhování vodorovných konstrukcí z cihelných tvarovek. Jsou vyhotoveny pro uložení panelů min. 115 mm. Pro případy, kdy délka panelů se rovná světlému rozpětí místnosti, lze použít atypické panely s vyčnívající výztuží. V těchto případech musí být panely v montážním stavu podepřeny a s využitím vyčnívající výztuže panelů se provede monolitické spojení se ztužujícími věnci, překlady, průvlaky, apod., event. monolitické zhlaví. Stropní panely jsou navrženy tak, aby v délkách mm minimálním uložení 115 mm byla hodnota provozního (normového) rovnoměrného zatížení, kterým lze zatížit panel, tj. zatížení bez vlastní tíhy panelu a dobetonávky styčných spár mezi panely, min. 5 kn/m 2. U atypických panelů vyčnívá podélná nosná výztuž z panelu v délce desetinásobku průměru prutu. Atypická provedení s komínovou výměnou do šířky 600 mm nebo průchozím otvorem se provádějí u šířky panelů mm. Průchozí otvor je možné umístit v libovolném místě v podélné ose panelu. Při požadavku širší komínové výměny se použije systém stropní konstrukce HELUZ MIAKO, který je se systémem panelů kompatibilní. Vysvětlivky k tabulkám: q s (=q n ) provozní hodnota (= normová hodnota) rovnoměrného zatížení, kterým lze tížit panel, tzn. zatížení bez vlastní tíhy panelu q d výpočtová hodnota rovnoměrného zatížení, kterým lze tížit panel, tzn. zatížení bez vlastní tíhy panelů M u výpočtový ohybový moment na mezi porušení průřezu Q u výpočtová posouvající síla na mezi porušení Tabulka únosností keramických stropních panelů HELUZ šířka mm Označení Dolní Uložení 115 mm Uložení 0 mm * Inf. ) panelu podélná hmotnost světlé světlé M U Q U l / b / h výztuž q rozpětí s q d q rozpětí s q d mm mm kg m kn/m 2 kn/m 2 m kn/m 2 kn/m 2 knm kn HELUZ 1500 / 1200 / ,27 20,00 25,23 1,50 20,00 25,23 16,22 32,61 HELUZ 1750 / 1200 / ,52 20,00 25,23 1,75 20,00 25,23 16,22 32,61 HELUZ 2000 / 1200 / ,77 20,00 25,23 2,00 15,70 19,85 16,22 32,61 HELUZ 2250 / 1200 / ,02 14,80 18,73 2,25 11,80 14,98 16,22 32,61 HELUZ 2500 / 1200 / ,27 11,20 14,23 2,50 9,00 11,48 16,22 32,61 HELUZ 2750 / 1200 / ,52 8,50 10,85 2,75 6,80 8,73 16,22 32,61 HELUZ 3000 / 1200 / ,77 6,50 8,35 3,00 5,20 6,73 16,22 32,61 HELUZ 3250 / 1200 / ,02 5,00 6,48 3,25 4,00 5,23 16,22 32,61 HELUZ 3500 / 1200 / ,27 5,70 7,35 3,50 4,70 6,10 20,64 32,79 HELUZ 3750 / 1200 / ,52 6,20 7,98 3,75 5,20 6,73 25,01 32,97 HELUZ 4000 / 1200 / ,77 5,00 6,48 4,00 4,20 5,48 25,01 32,97 HELUZ 4250 / 1200 / ,02 5,60 7,23 4,25 4,80 6,23 30,26 33,18 HELUZ 4500 / 1200 / ,27 6,00 7,73 4,50 5,20 6,73 35,45 33,40 HELUZ 4750 / 1200 / ,52 5,00 6,48 4,75 4,30 5,60 35,45 33,40 HELUZ 5000 / 1200 / ,77 5,20 6,73 5,00 4,40 5,73 41,46 33,65 HELUZ 5250 / 1200 / ,02 5,50 7,10 5,25 4,70 6,10 54,08 49,12 HELUZ 5500 / 1200 / ,27 5,10 6,60 5,50 4,40 5,73 60,67 49,41 HELUZ 5750 / 1200 / ,52 5,30 6,85 5,75 4,60 5,98 75,07 50,08 HELUZ 6000 / 1200 / ,77 5,30 6,85 6,00 4,70 6,10 90,39 50,82 HELUZ 6250 / 1200 / ,02 5,30 6,85 6,25 4,60 5,98 106,36 51,64 HELUZ 6500 / 1200 / ,27 4,40 5,73 6,50 3,70 4,85 106,36 51,64 HELUZ 6750 / 1200 / ,52 3,60 4,73 6,75 3,10 4,10 106,36 36,72 HELUZ 7000 / 1200 / ,77 3,00 3,98 7,00 2,40 3,23 106,36 36,72 HELUZ 7250 / 1200 / ,02 2,30 3,10 7,25 1,80 2,48 106,36 36,72 *) atypické provedení uložení 0 mm s vyčnívající výztuží / Strana 116

117 KERAMICKÉ STROPNÍ PANELY HELUZ PNG část Tabulka únosností keramických stropních panelů HELUZ šířka 900 (1 000) mm - doplňky Označení Dolní Uložení 115 mm Uložení 0 mm * Inf. panelu podélná hmotnost světlé světlé l / b / h výztuž q rozpětí s q d q rozpětí s q d M U Q U mm mm kg m kn/m 2 kn/m 2 m kn/m 2 kn/m 2 knm kn HELUZ 1500 / 900 / ,27 20,00 25,23 1,50 20,00 25,23 12,16 24,46 HELUZ 1750 / 900 / ,52 20,00 25,23 1,75 20,00 25,23 12,16 24,46 HELUZ 2000 / 900 / ,77 20,00 25,23 2,00 20,00 19,85 12,16 24,46 HELUZ 2250 / 900 / ,02 14,80 18,73 2,25 14,80 14,98 12,16 24,46 HELUZ 2500 / 900 / ,27 11,20 14,23 2,50 11,20 11,48 12,16 24,46 HELUZ 2750 / 900 / ,52 8,50 10,85 2,75 8,50 8,73 12,16 24,46 HELUZ 3000 / 900 / ,77 6,50 8,35 3,00 6,50 6,73 12,16 24,46 HELUZ 3250 / 900 / ,02 6,50 8,35 3,25 6,50 6,85 14,37 24,55 HELUZ 3500 / 900 / ,27 6,30 8,10 3,50 6,30 6,85 16,56 24,64 HELUZ 3750 / 900 / ,52 6,20 7,98 3,75 6,20 6,73 18,74 24,73 HELUZ 4000 / 900 / ,77 5,00 6,48 4,00 5,00 5,35 18,74 24,73 HELUZ 4250 / 900 / ,02 6,10 7,85 4,25 6,10 6,73 23,97 24,94 HELUZ 4500 / 900 / ,27 5,90 7,60 4,50 5,90 6,60 26,55 25,05 HELUZ 4750 / 900 / ,52 5,00 6,48 4,75 5,00 5,48 26,55 25,05 HELUZ 5000 / 900 / ,77 5,30 6,85 5,00 5,30 5,85 32,53 25,30 HELUZ 5250 / 900 / ,02 5,60 7,23 5,25 5,60 6,23 42,13 40,64 HELUZ 5500 / 900 / ,27 5,00 6,48 5,50 5,00 5,60 45,40 40,79 HELUZ 5750 / 900 / ,52 5,20 6,73 5,75 5,20 5,85 56,14 41,29 HELUZ 6000 / 900 / ,77 5,20 6,73 6,00 5,20 5,98 67,56 41,85 HELUZ 6250 / 900 / ,02 5,20 6,73 6,25 5,20 5,85 79,39 42,46 HELUZ 6500 / 900 / ,27 4,30 5,60 6,50 4,30 4,73 79,39 42,46 HELUZ 6750 / 900 / ,52 3,50 4,60 6,75 3,50 3,98 79,39 27,54 HELUZ 7000 / 900 / ,77 3,10 4,10 7,00 3,10 3,35 79,39 27,54 HELUZ 7250 / 900 / ,02 2,20 2,98 7,25 2,20 2,35 79,39 27,54 *) atypické provedení uložení 0 mm s vyčnívající výztuží. Pro panely šířky 1000 mm jsou statické parametry shodné s panely šířky 900 mm. Tabulka únosností keramických stropních panelů HELUZ šířka 600 (700) mm - doplňky Označení Dolní Uložení 115 mm Uložení 0 mm * Inf. panelu podélná hmotnost světlé světlé l / b / h výztuž q rozpětí s q d q rozpětí s q d M U Q U mm mm kg m kn/m 2 kn/m 2 m kn/m 2 kn/m 2 knm kn HELUZ 1500 / 600 / ,25 20,00 25,23 1,50 20,00 25,23 8,10 16,31 HELUZ 1750 / 600 / ,52 20,00 25,23 1,75 20,00 25,23 8,10 16,31 HELUZ 2000 / 600 / ,77 20,00 25,23 2,00 15,50 19,85 8,10 16,31 HELUZ 2250 / 600 / ,02 14,60 18,48 2,25 11,60 14,98 8,10 16,31 HELUZ 2500 / 600 / ,27 11,00 13,98 2,50 8,80 11,48 8,10 16,31 HELUZ 2750 / 600 / ,52 8,30 10,60 2,75 6,70 8,73 8,10 16,31 HELUZ 3000 / 600 / ,77 6,30 8,10 3,00 5,00 6,73 8,10 16,31 HELUZ 3250 / 600 / ,02 9,40 11,98 3,25 7,90 5,23 12,47 16,48 HELUZ 3500 / 600 / ,27 7,50 9,60 3,50 6,30 6,10 12,47 16,48 HELUZ 3750 / 600 / ,52 6,00 7,73 3,75 5,00 6,73 12,47 16,48 HELUZ 4000 / 600 / ,77 8,40 10,73 4,00 7,20 5,48 17,65 18,19 HELUZ 4250 / 600 / ,02 7,00 8,98 4,25 6,00 6,23 17,65 16,70 HELUZ 4500 / 600 / ,27 5,80 7,48 4,50 5,00 6,73 17,65 16,70 HELUZ 4750 / 600 / ,52 6,80 8,73 4,75 5,80 5,60 23,57 18,44 HELUZ 5000 / 600 / ,77 5,60 7,23 5,00 4,70 5,73 23,57 18,44 HELUZ 5250 / 600 / ,02 5,80 7,48 5,25 5,00 6,10 30,12 22,47 HELUZ 5500 / 600 / ,27 6,00 7,73 5,50 5,20 5,73 37,20 22,80 HELUZ 5750 / 600 / ,52 5,00 6,48 5,75 4,30 5,98 37,20 25,04 HELUZ 6000 / 600 / ,77 5,00 6,48 6,00 4,40 6,10 44,69 25,41 HELUZ 6250 / 600 / ,02 5,00 6,48 6,25 4,20 5,98 52,25 25,82 HELUZ 6500 / 600 / ,27 4,10 5,35 6,50 3,40 4,85 52,25 25,82 HELUZ 6750 / 600 / ,52 3,30 4,35 6,75 2,80 4,10 52,25 18,36 HELUZ 7000 / 600 / ,77 3,00 3,98 7,00 2,50 3,23 52,25 18,36 HELUZ 7250 / 600 / ,02 2,10 2,85 7,25 1,60 2,48 52,25 18,36 *) atypické provedení uložení 0 mm s vyčnívající výztuží. Pro panely šířky 700 mm jsou statické parametry shodné s panely šířky 600 mm / Strana 117

118 KERAMICKÉ STROPNÍ PANELY HELUZ PNG část Tabulka statických veličin pro keramické stropní panely HELUZ se zvýšenou únosností Označení panelu l / b / h Dolní podélná výztuž světlé rozpětí Uložení 115 mm mm mm m kn/m 2 kn/m 2 HELUZ 1500 / 1200 / 230 3*2 8 1,27 20,00 25,23 HELUZ 1750 / 1200 / 230 3*2 8 1,52 20,00 25,23 HELUZ 2000 / 1200 / 230 3*2 8 1,77 20,00 25,23 HELUZ 2250 / 1200 / 230 3*2 8 2,02 20,00 25,23 HELUZ 2500 / 1200 / 230 3*2 8 2,27 18,00 22,73 HELUZ 2750 / 1200 / 230 3*2 8 2,52 14,00 17,73 HELUZ 3000 / 1200 / 230 3*2 8 2,77 11,00 13,98 HELUZ 3250 / 1200 / 230 3*2 8 3,02 8,50 10,85 HELUZ 3500 / 1200 / 230 3*2 8 3,27 6,80 8,73 HELUZ 3750 / 1200 / 230 3*2 10 3,52 10,50 13,35 HELUZ 4000 / 1200 / 230 3*2 10 3,77 8,60 10,98 HELUZ 4250 / 1200 / 230 3*2 10 4,02 7,20 9,23 HELUZ 4500 / 1200 / 230 3*2 10 4,27 5,90 7,60 HELUZ 4750 / 1200 / 230 3*2 12 4,52 8,50 10,85 HELUZ 5000 / 1200 / 230 3*2 12 4,77 7,20 9,23 HELUZ 5250 / 1200 / 230 3*2 12 5,02 6,00 7,73 HELUZ 5500 / 1200 / 230 3*2 14 5,27 6,40 6,48 HELUZ 5750 / 1200 / 230 3*2 16 5,52 6,70 8,60 HELUZ 6000 / 1200 / 230 3*2 16 5,77 5,60 7,23 HELUZ 6250 / 1200 / 230 3*2 18 6,02 5,60 7,23 HELUZ 6500 / 1200 / 230 3*2 20 6,27 5,60 7,23 HELUZ 6750 / 1200 / 230 3*2 20 6,52 4,70 6,10 HELUZ 7000 / 1200 / 230 3*2 20 6,77 3,90 5,10 HELUZ 7250 / 1200 / 230 3*2 20 7,02 3,20 4,23 q s q d Tabulka světlých rozpětí pro balkónové panely HELUZ (viz obrázek č. 11) Označení Dolní Světlé rozpětí tloušťce obvodové zdi panelu l / b / h podélná výztuž mm mm mm mm mm mm mm HELUZ 4600 / 1200 / 230 3*2ø HELUZ 4800 / 1200 / 230 3*2ø HELUZ 5000 / 1200 / 230 3*2ø HELUZ 5200 / 1200 / 230 3*2ø HELUZ 5400 / 1200 / 230 3*2ø HELUZ 5600/ 1200 / 230 3*2ø HELUZ 5800 / 1200 / 230 3*2ø HELUZ 6000 / 1200 / 230 3*2ø HELUZ 6200 / 1200 / 230 3*2ø HELUZ 6400 / 1200 / 230 3*2ø HELUZ 6600 / 1200 / 230 3*2ø HELUZ 6800 / 1200 / 230 3*2ø HELUZ 7000 / 1200 / 230 3*2ø HELUZ 7200 / 1200 / 230 3*2ø HELUZ 7400 / 1200 / 230 3*2ø HELUZ 7600 / 1200 / 230 3*2ø HELUZ 7800 / 1200 / 230 3*2ø HELUZ 8000 / 1200 / 230 3*2ø Tabulka statických veličin pro keramické stropní panely HELUZ s otvorem pro komínové výměny a průchozí otvory - atyp Označení panelu l / b / h Dolní podélná výztuž krajních žeber Uložení 115 mm světlé rozpětí q s q d mm mm m kn/m 2 kn/m 2 HELUZ 1500 / 1200 / 230 2*2 8 1,27 20,00 25,23 HELUZ 1750 / 1200 / 230 2*2 8 1,52 20,00 25,23 HELUZ 2000 / 1200 / 230 2*2 8 1,77 20,00 25,23 HELUZ 2250 / 1200 / 230 2*2 8 2,02 14,80 18,73 HELUZ 2500 / 1200 / 230 2*2 8 2,27 11,20 14,23 HELUZ 2750 / 1200 / 230 2*2 8 2,52 6,50 8,35 HELUZ 3000 / 1200 / 230 2*2 10 2,77 6,50 8,35 HELUZ 3250 / 1200 / 230 2*2 10 3,02 6,50 8,35 HELUZ 3500 / 1200 / 230 2*2 10 3,27 5,70 7,35 HELUZ 3750 / 1200 / 230 2*2 12 3,52 6,20 7,98 HELUZ 4000 / 1200 / 230 2*2 12 3,77 5,00 6,48 HELUZ 4250 / 1200 / 230 2*2 14 4,02 5,60 7,23 HELUZ 4500 / 1200 / 230 2*2 16 4,27 6,00 7,73 HELUZ 4750 / 1200 / 230 2*2 16 4,52 5,00 6,48 HELUZ 5000 / 1200 / 230 2*2 18 4,77 5,20 6,73 HELUZ 5250 / 1200 / 230 2*3 18 5,02 5,50 7,10 HELUZ 5500 / 1200 / 230 2*3 20 5,27 5,10 6,60 HELUZ 5750 / 1200 / 230 2*( ) 5,52 5,30 6,85 HELUZ 6000 / 1200 / 230 2*4 20 5,77 5,30 6,85 HELUZ 6250 / 1200 / 230 2*4 22 6,02 4,80 5,98 HELUZ 6500 / 1200 / 230 2*4 22 6,27 3,80 4,48 Tabulka statických veličin pro keramické stropní panely HELUZ - rohový komínový panel Délka dílce Světlé rozpětí dolní výztuž vnitřního hlavního žebra zatížení: q s = 5 kn/m 2, q d = 6,48 kn/m 2 dolní výztuž krajního hlavního žebra dolní výztuž krajního neseného žebra horní výztuž příčníku mm mm VZ1 KZ1 KZ2 P / Strana 118

119 KERAMICKÉ STROPNÍ PANELY HELUZ PNG část MONTÁŽNÍ POSTUP Ukládání panelů Keramické stropní panely se ukládají na cementovou maltou srovnané obvodové a nosné zdivo nebo na vyrovnaný železobetonový věnec. Staticky předepsaná délka uložení panelů na zdivu je 115 mm, uložení v příčném směru je libovolné. U atypických panelů s vyčnívající výztuží lze alternativně použít i nulové uložení např. zavázání panelů do železobetonového průvlaku. V tomto případě se panely u příslušných konců podloží vodorovnými dřevěnými hranoly se sloupky. Podpěrné sloupky musí být zavětrované a musí umožnit snadnou demontáž (podložení dvěma klíny, šroubovací sloupky apod.). Při zhotovování stropů současně ve více podlažích musí stát podpěrné sloupky nad sebou. Vždy je nutno uvažovat odpovídající statické pro danou světlost a použít panel odpovídající délky. Délka výztuže v uložení nad podporou však musí zůstat min. 115 mm. Panely, které se ukládají na zdivo, jsou ihned po uložení plně staticky únosné. Doporučuje se však nezatěžovat strop takovým zatížením, které by mohlo způsobit pohyby ve styčné spáře před dostatečným zatvrdnutím zálivkového betonu. Běžné uložení 115 mm a tzv. nulové uložení s vyčnívající výztuží mají rozdílné únosnosti. Při ukládání jsou panely zavěšeny za závěsná oka. Příprava obezdívky z věncovek Věncovky se používají pro obezdívání stropní konstrukce, kde ve spolupůsobení s izolantem vytvářejí šalovací obezdívku pro dobetonování stropu a pozedního věnce a zajišťují požadované tepelněizolační vlastnosti obvodové konstrukce. Věncovky jsou vyráběné z cihlářské hlíny a vytvářejí s ostatním zdivem jednotný ucelený podklad pod konečnou fasádu. Tloušťka izolantu kládaného k věncovkám se doporučuje minimálně 100 mm. Ke zlepšení tepelněizolačních vlastností napomáhá i podélné dvouřadé vystřídání vzduchových dutin u věncovek. Věncovky se vyrábějí ve 4 výškách. Pro strop z keramických stropních panelů HELUZ se používá výška 225 mm. Věncovky se vyzdívají na vnější okraj stropu, nejlépe po uložení stropních panelů, případně dalších prvků stropu. Ve vodorovném směru se kladou k sobě nasucho na pero a drážku bez maltování. Maltování se provádí pouze u vodorovné spáry. Po věncovek se k nim kládá z vnitřní strany nasucho stejně vysoký pás izolantu, který se u věncovek zafixuje maltou u spodní části ve formě fabionu. Mezi izolant a uložené prefabrikované prvky stropní tabule (panely a případné doplňkové prvky) se vloží výztuž ztužujícího věnce. Doporučuje se cca každou třetí věncovku fixovat ohnutým drátem pevněným k výztuži věnce a zaháknutým shora do otvoru věncovky pro zvýšení tuhosti vnější zdívky (zajištění proti vyvrácení betonem betonáži). Při betonáži je nutno zajistit minimální krytí výztuže 15 mm. Betonáž Před betonáží zámků mezi panely se musí plocha zámků, zejména keramická část, řádně navlhčit (kropením) z důvodu dobré lnavosti betonu a co nejmenšího odsávání záměsové vody z betonové směsi. K zalévání zámků a ztužujících věnců se používá beton třídy C 16/20 dostatečně měkké konzistence. V případě potřeby je nutné beton chránit před nepříznivými povětrnostními vlivy (déšť, vysychání, mráz, atd.) až do jeho dostatečného zatvrdnutí. Je třeba zamezit pohybům ve styčné spáře mezi panely (např. vlivem zatížení panelů) před dostatečným zatvrdnutím zálivkového betonu. V případě, že je nutno panely podpírat, lze podpěry odstranit až po dosažení dostatečné pevnosti betonu, ve kterém jsou čela panelů uložena. Při odstraňování podpor se postupuje vždy od horního podlaží ke spodnímu. Doplňky panelů, prostupy do šířky 600 mm Základní panely se vyrábějí půdorysně v obdélníkovém provedení, v šířce mm a jako doplňkové panely v šířce 1 000, 900, 700 a 600 mm. Současně se vyrábějí doplňky stropů (např. úkosy) nebo prostupy (např. průlezy, komínové výměny do 600 mm) a panely s vyčnívající výztuží. Standardně se dodávají panely s jednostranně vyčnívající výztuží, po domluvě je možnost vyrobit i panel s oboustranně vyčnívající výztuží popř. bez vyčnívající výztuže. V případě potřeby širšího prostupu než 600 mm je možné použít kombinace se stropem MIAKO, kde do světlosti mm je realizovatelná šířka až do mm. Rovněž je možné přímo na stavbě provést úpravu konců panelů řezáním (zkrácení, zkosení, zaříznutí do oblouku, apod.). Připouští se i dodatečné provedení prostupů přímo v panelech, a to v krajních čtvrtinách světlosti stropu (panelu) mezi železobetonovými žebry panelu (bez jejich narušení) v maximální délce 300 mm a šířce 240 mm. Příklady atypických panelů - úkosů a s prostupem prostup max x 600 mm, prostup musí být umístěn symetricky s podélnou osou panelu prostup max. 870 x 450 mm Prostupy šířky větší než 600 mm Prostupy v keramickém stropním panelu HELUZ je možno provést v systému HELUZ MIAKO, které lze navzájem kombinovat. Tato vzájemná kombinace je potvrzena certifikátem č / Strana 119

120 KERAMICKÉ STROPNÍ PANELY HELUZ PNG část Statický výpočet výměn u prostupů Statický výpočet výměn u prostupů stropními konstrukcemi HELUZ MIAKO výšky 230 mm byl proveden podle ČSN pro beton C 16/20, podélnou výztuž V 10 a třmínky V 6. Při výpočtu bylo uvažováno zatížení vlastní tíhou výměny a zatížení osamělými břemeny, které bylo stanoveno takto: Stropní konstrukce s tvarovkami HELUZ MIAKO 19/62,5 tloušťka stropu 230 mm normová hodnota zatížení vlastní tíhou stropu 2,97 kn/m 2 součinitel zatížení vlastní tíhou 1,1 osová vzdálenost nosníků 625 mm délka stropních nosníků 6,0 m uložení stropních nosníků 125 mm normová hodnota zatížení (bez vlastní tíhy) 5,0 kn/m 2 součinitel zatížení 1,3 normová hodnota celkového zatížení 7,97 kn/m 2 Stropní konstrukce s tvarovkami HELUZ MIAKO 19/50 tloušťka stropu 230 mm normová hodnota zatížení vlastní tíhou stropu 3,15 kn/m 2 součinitel zatížení vlastní tíhou 1,1 osová vzdálenost nosníků 500 mm délka stropních nosníků 6,25 m uložení stropních nosníků 125 mm normová hodnota zatížení (bez vlastní tíhy) 5,0 kn/m 2 součinitel zatížení 1,3 normová hodnota celkového zatížení 8,15 kn/m 2 Při posouzení mezního stavu přetvoření výměny byl mezní průhyb uvažován hodnotou rovnou 1/400 teoretického rozpětí. Pokud není možné dodržet uvedené konstrukční uspořádání nebo zatížení neodpovídá uvedeným uvažovaným hodnotám nebo jiným způsobem nejsou dodrženy předpokládané podmínky, je nutné provést individuální statické posouzení výměny. Rovněž je nutno individuálně posoudit stropní nosníky zatížené podporovým tlakem výměny, který se na tyto nosníky vnáší jako osamělé břemeno. obrazová část 1. Provedení stropních panelů v příčném řezu / Strana 120

121 KERAMICKÉ STROPNÍ PANELY HELUZ PNG část 2. Skladba stropu s keramickým panelem HELUZ Beton tl. 50 mm Rockwool STEPROCK ND (T) tl mm Keramický panel HELUZ tl. 230 mm 3. Příklad konstrukčního řešení v oblasti věnce - podélný řez 4. Příklad konstrukčního řešení v oblasti věnce - příčný řez 5. Styk panelů HELUZ a stropní konstrukce z nosníků HELUZ MIAKO / Strana 121

122 KERAMICKÉ STROPNÍ PANELY HELUZ PNG část 6. Styk panelu HELUZ a stropní konstrukce ze zdvojených nosníků HELUZ MIAKO 7. Průvlak Keramický stropní panel HELUZ v atypickém provedení Stropní nosníky dle statiky Keramický stropní panel HELUZ v atypickém provedení Ocelový nosník HEB dle statiky Schématický způsob. Vhodnost řešení je nutné konzultovat se statikem. 8. Výkres tvaru u atypického panelu s prostupem šířky 600 mm pro komínovou výměnu případně průchozí otvor / Strana 122

123 KERAMICKÉ STROPNÍ PANELY HELUZ PNG část 9. Výkres tvaru rohového komínového panelu Příklad atypických panelů 11. Balkónové panely Balkónové panely se vyrábí mm a 800 mm široké. Celková délka panelu včetně krakorce se pohybuje v rozmezí od do mm. Délka krakorce je mm, je však možné vyrobit i krakorec kratší. Panely se zvýšenou únosností se vyrábí široké mm, v délkách od do mm. Konzola je již pravena na několik způsobů kotvení zábradlí. Bližší informace - p. Mühlberger, mobil: , muhlberger@heluz.cz. 12. Způsoby kotvení zábradlí do konzoly balkonových panelů / Strana 123

124 KERAMICKÉ STROPNÍ PANELY HELUZ PNG část 13. Prostupy šířky větší než 600 mm Výměna s jedním nosníkem OVN 625 mm pro šířku mm do světlosti mm / Strana 124

125 KERAMICKÉ STROPNÍ PANELY HELUZ PNG část Výměna se dvěma nosníky OVN 625 mm pro šířku mm do světlosti mm / Strana 125

126 KERAMICKÉ STROPNÍ PANELY HELUZ PNG část Výměna s jedním nosníkem OVN 500 mm pro šířku 840 mm do světlosti mm / Strana 126

127 KERAMICKÉ STROPNÍ PANELY HELUZ PNG část Výměna se dvěma nosníky OVN 500 mm pro šířku 1340 mm do světlosti mm / Strana 127

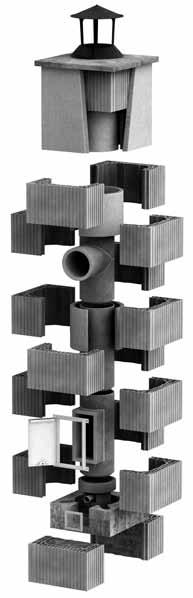

128 KOMÍNOVÝ SYSTÉM HELUZ POUŽITÍ Dům postavený z cihelného zdiva ideálně doplňuje komín postavený ze stejného materiálu keramických komínových tvarovek stejné modulové výšky jako zdivo. Díky vynikajícím vlastnostem cihelných materiálů lze konstrukci komínového systému HELUZ použít i ve stavbách z ostatních materiálů a také rekonstrukcích staveb. VÝHODY K největším výhodám cihelných komínů HELUZ patří vysoký komínových tvarovek oproti běžným materiálům komínového pláště. Díky tomu jsou výrazně sníženy tepelné ztráty objektů komínovým tělesem. Broušené keramické komínové tvarovky spojované lepidlem zajišťují vysokou přesnost a rychlost stavby komínového tělesa. Odpadá vyrovnávání každé vrstvy zdění komínu, čímž se zvyšuje rychlost zdění o více než 50 % proti ostatním systémům. Při stavbě nejsou potřeba žádné speciální zdicí přípravky. Veškeré komponenty jsou vyrobeny tak, aby do sebe přesně zapadaly a zajistily vzájemnou součinnost. Komínový systém obsahuje veškeré prvky a příslušenství, které jsou pro správnou funkci každého komínu nezbytné. Unikátní konstrukce broušených keramických komínových tvarovek s celoplošným odvětráním komínového tělesa zajišťuje optimální funkci komínu. Z keramických komínových tvarovek lze postavit komínové těleso s libovolným počtem průduchů libovolné kombinaci průměrů a typů vnitřních vložek. Je zajištěna vzájemná variabilita systémů KLASIK, PLYN a MULTI. Nadstřešní část komínového tělesa je možno řešit několika způsoby obezděním vhodnými cihlami, obkladem cihelnými pásky HELUZ, omítnutím, m návleků nebo prstenců GRAND. Záruka 30 let na systém HELUZ KLASIK. Systém je určený pro všechny druhy paliv a všechny druhy spotřebičů s rozeným odvodem spalin. Složení komínového systému KLASIK Je tvořen broušenou keramickou komínovou tvarovkou obvodového pláště (1), tepelnou izolací (2) a komínovou vložkou (3). Jedinečnost tohoto systému je dána právě keramickou komínovou tvarovkou. Díky vynikajícím vlastnostem cihelných materiálů lze konstrukci komínového systému HELUZ použít i ve stavbách z ostatních materiálů a také rekonstrukcích staveb. Vnitřní šamotové vložky společně s tepelnou izolací a keramickou komínovou tvarovkou vytvoří celistvý komínový průduch odolávající teplotním i vlhkostním změnám. Jednotné keramické komínové tvarovky obvodového pláště jsou určeny pro všechny průměry a typy vnitřních vložek. Šamotové vložky se dodávají o vnitřním průměru 160 a 200 mm. Váha komínové tvarovky je pouze cca 9,5 kg. Způsob nanášení Komínové keramické tvarovky se do lepicí malty namáčejí, a to jak ložnou spárou (obr. 1), tak i perem a drážkou (obr. 2). Jen tak zůstane na tvarovce správné množství malty (obr. 3) a (obr. 4). Snížení prostupu ve svislém směru Vysypáním dutin cihelné tvarovky perlitem se sníží součinitel prostupu komínového pláště ve svislém směru a tím se sníží tepelné ztráty vytápěných prostorů přes komínové těleso. Půdorys komínového tělesa Půdorys jednoprůduchového komínového tělesa je 400 x 400 mm a dvouprůduchového tělesa pak 800 x 400 mm. Každý další průduch prodlouží komínové těleso půdorysně o dalších 400 mm. Zdění komínového tělesa se provádí na lepicí maltu. Pro snažší umístění komínové paty do požadované výšky je možné použít komínové tvarovky, které se seříznou na požadovanou výšku a vyplní betonem. Na takto vyvýšený komínový základ se usadí komínová pata, jejíž spodní hrana má být v úrovni čisté podlahy. Komínový systém HELUZ PLYN Komínový systém je určen pro spotřebiče na plynná paliva, a to jak v přetlakovém, tak i v podtlakovém provozu, s teplotou spalin max. 120 C. Komínový systém HELUZ PLYN je dodáván ve čtyřech průměrech plastových vložek 80, 110, 125 a 160 mm. Složení a montáž komínového systému PLYN Systém je tvořen plastovou komínovou vložkou (1) a broušenou keramickou komínovou tvarovkou obvodového pláště (2). Materiál plastových vložek se vyznačuje extrémní odolností vůči agresivním kondenzátům, které vznikají provozu nízkoteplotních a kondenzačních kotlů, UV záření a vysokou tepelnou stálostí. Komínový systém HELUZ KLASIK Kombinace systémů HELUZ MULTI a HELUZ PLYN (tzv. dvouprůduch) / Strana 128

129 KOMÍNOVÝ SYSTÉM HELUZ Přívod vzduchu a odvod spalin jedním komínovým tělesem (průduchem) je možný díky speciální konstrukci ukončovací hlavice odkouření. Hlavice odkouření Ukončení komínového systému HELUZ PLYN je tzv. hlavice odkouření. Speciální konstrukce hlavice odkouření umožňuje přívod vzduchu ke spotřebiči i odvod spalin od něj. Komínový systém HELUZ MULTI Nový komínový systém, který splní požadavky i těch nejnáročnějších zákazníků. Svými vnitřními keramickými tvarovkami je předurčen pro moderní vytápění a odvod spalin od spotřebiče. Zároveň svou konstrukcí umožňuje i přívod vzduchu ke spotřebiči. Komínový systém HELUZ MULTI je dodáván ve třech průměrech 140, 160, a 200 mm. Výhody HELUZ MULTI Jeho výhoda spočívá v možnosti pojení jakéhokoliv spotřebiče, ať už je to krb, krbová vložka, všechny kotle na plyn a další, a to jak v atmosférickém, tak přetlakovém nebo podtlakovém provozu. HELUZ MULTI pro plynná paliva je určen pro spotřebiče, jejichž výstupní teplota nepřesáhne 160 C. Tato sestava je dodávána bez tepelné izolace. Složení komínového systému MULTI Komínový systém MULTI pro tuhá paliva je tvořen z keramických izostatických trubek (1), tepelné izolace (2) a obvodového pláště z broušených keramických tvarovek (3). Návlek imitace štuku imitace omítnutého zdiva. Ukončovací prvky krycí deska Ukončení nadstřešní části je možné volit z několika možností. Krycí deska je použitelná pro všechny komínové systémy a může být: ze sklovláknobetonu šedé barvy, z prostého betonu, keramická glazovaná v barvě tmavohnědé nebo pískové. Ukončení komínů Ukončení komínu je pro jednotlivé systémy různé: Pro systém Klasik je možné použít: litinový límec černé barvy, betonový límec, keramický límec barvy tmavohnědé nebo pískové. Tyto límce mohou být ještě doplněny stříškou Napoleon z nerezu nebo mědi. Pro systém Multi je možné použít: litinový límec černé barvy a betonový límec. Tyto límce mohou být ještě doplněny stříškou Napoleon z nerezu nebo mědi. Pro systém Plyn je možné použít: hlavice odkouření. (Pozn.: jiné varianty u tohoto systému nelze použít.) Různé druhy materiálu mohou být mezi sebou kombinovány. Komínový límec Komínový klobouk Stříška tzv. Napoleon Kombinace systémů HELUZ MULTI, HELUZ KLASIK a HELUZ PLYN (tzv. trojprůduch) Řešení nadstřešní části Základní provedení komínové těleso je po praveno k provedení omítek nebo obložení cihelnými pásky HELUZ. Obezdění nadstřešní části na krakorcové desce v podstřešní části může být provedeno obezdění vhodnými cihlami nebo českým i německým formátem lícových cihel. Prstence GRAND komínové těleso z broušených keramických tvarovek je ukončeno již pod střešním pláštěm a těleso je dále sestavováno z jednotlivých betonových prstenců, které nahrazují keramickou tvarovku a zároveň imitují lícové zdivo. Komínové návleky komínové těleso je vyzděno až do požadované výšky. Po provedení klempířských prací je na něj nasazen a fixován návlek, který chrání komínové těleso. Návlek je předem seříznut podle sklonu střechy. Komínový základ Pro zkvalitnění služeb a hlavně možnosti okamžitého nákupu máme pravené komínové základy. Na jedné paletě jsou praveny veškeré komponenty potřebné pro sestavení 3,5 m komínového tělesa. Po jeho zakoupení může zákazník ihned zahájit stavbu komínu a má tak dostatek času na rozhodnutí, jaký typ nadstřešní části a ukončení komínu si vybere a dodatečně objedná. Komínové základy jsou praveny pro průměry 160 mm a 200 mm s oběma typy pojení sopouchu 45 i 90. Palety je možné skladovat na sebe. komínový základ 3,5 m Komínový komplet S komínovým kompletem šetříte čas a peníze. Na jedné paletě jsou praveny veškeré komponenty potřebné pro sestavení 7, 8 nebo 9 m komínového tělesa. Komínové komplety jsou praveny pro průměry 160 mm a 200 mm s oběma typy pojení sopouchu 45 i 90. Palety je možné skladovat na sebe. Nadstřešní část kompletů je v základním provedení pro max. výšku do 1,3 m. Pro vyšší části je nutné dokoupit ztužující výztuž / Strana 129

130 KOMÍNOVÝ SYSTÉM HELUZ Komínový nástavec Pokud potřebujete prodloužit nové nebo stávající komínové těleso, nebo je zděná nadstřešní část komínu příliš dlouhá, je možné pro dosažení potřebné výšky použít komínový nástavec. Je vyroben z dvojitého leštěného nerezového plechu, který je uvnitř opatřen tepelnou izolací. Jeho spodní (pevňovací) část zároveň tvoří krycí desku, která je pevně spojena s komínovým tělesem. Je dodáván pro průměry 160 a 200 mm. Přímý kouřovod Nelze-li napojit spotřebič do běžného komínového tělesa, je možné použít přímý kouřovod. Jeho základová pata se umisťuje na nosnou stropní konstrukci. Pata umožňuje prostup izolovaného nerezového nástavce stropní konstrukcí a napojení kouřovodu od spotřebiče. Zároveň nese všechny prvky komínového tělesa a zajišťuje jeho zadní větrání. Přímý kouřovod je praven pro průměry 140, 160 a 200 mm, podle systémů KLASIK a MULTI. Spalinová cesta Nabízíme zákazníkům komplexní služby. Proto pomocí programu kesa-aladin dokážeme navrhnout a spočítat spalinovou cestu od spotřebiče ke komínu a samotný komínový průduch. Pomůžeme Vám s výpočtem kouřovodu, s napojením i několika spotřebičů do jednoho komínového tělesa, s kaskádovým zapojením plynových spotřebičů a s výběrem správného typu komínového tělesa podle druhu použitého spotřebiče. Rekonstrukce komínů Máte špatný stav nadstřešní části Vašeho komínu? S naší sadou pro rekonstrukci ji snadno opravíte a Váš komín bude zase jako nový. A opravdu bude. Starý komín je nutné rozebrat až na nosnou stropní konstrukci. Na ni se umístí základová pata a do ní se umístí nerezový přechodový díl, který napojí stávající komínový průduch do nového průduchu. Pata umožňuje rozvod vzduchu do nového komínu a nese všechny prvky nového komínového tělesa. Sada pro rekonstrukci komínů je dodávaná pro průměry 160 a 200 mm systému KLASIK a pro odlehčení stropní konstrukce je možné ji doplnit i komínovým nástavcem. Technická dokumentace Montážní návody pro stavbu komínového tělesa jsou ke stažení na webových stránkách v sekci KOMÍNOVÝ SYSTÉM, podsekce Podklady ke stažení k cihelnému komínovému systému. Rovněž zde najdete dokumenty, kde jsou uvedeny jednotlivé komínové komponenty s technickým popisem, ceníky ke stažení a kalkulační program pro výpočet nutných prvků pro konkrétní komínové těleso. Můžete si zde stáhnout i instruktážní video postup zdění cihelného komínového tělesa. Kalkulační program Na v sekci KOMÍNOVÝ SYSTÉM, podsekce Podklady ke stažení k cihelnému komínovému systému si můžete stáhnout kalkulační program pro výpočet spotřeby jednotlivých prvků pro stavbu komínového tělesa včetně aktuálních cen. Případně se můžete obrátit na naše specialisty, kteří Vám zdarma praví kalkulaci. Program Vás po jeho nainstalování do počítače povede jednotlivými kroky pro zadávání povinných požadovaných údajů, které potřebuje znát pro svůj výpočet. Na jeho konci je pak sestava, která obsahuje všechny komponenty nutné pro stavbu komínového tělesa, včetně jejich množství a ceny. Program obsahuje i obrázky důležitých dílů pro jejich snadnější výběr a některé volitelné součásti, které si můžete objednat. Aktualizace programu i ceníku je prováděna automaticky / Strana 130

131 KOMÍNOVÝ SYSTÉM HELUZ Řešení nadstřešní části omítnutý komín kvalitní a levné řešení obklad cihelný pásek HELUZ cihelné obezdění Ukončovací prvky komínový límec komínový klobouk NAPOLEON jen s komínovým límcem provedení nerez nebo měď Krycí desky Varianty pojení 1 2 pojení sopouchu 45 pojení sopouchu 90 pojení sopouchu 45 pojení sopouchu 90 1 Pata komínového základu musí být v úrovni čisté podlahy. 2 Tvarovky pod komínový základ je nutné vyplnit betonem. HELUZ KLASIK Připojení HELUZ MULTI Připojení HELUZ KLASIK / Strana 131
