HYDROIZOLACE ŘEŠENÍ SPODNÍ STAVBY SE SYSTÉMY SIKA

Transkript

1 ŘEŠENÍ SPODNÍ STAVBY SE SYSTÉMY SIKA

2 VÝHODY ŘEŠENÍ SIKA Konstrukce základů, sklepů a podzemních staveb chráněné pomocí hydroizolačních řešení Sika zvyšují pohodlí bydlení a mají širší možnosti využití, snižují celkové investiční náklady a zvyšují životnost konstrukce. Naše plně integrovaná a kompatibilní systémová řešení jsou trvale udržitelná, jsou osvědčena desítkami let praxe po celém světě; jsou plně ověřena a certifikována podle všech platných národních a mezinárodních norem. Jasně definované provozní charakteristiky všech hydroizolačních řešení společnosti Sika použitých pro specifické požadavky tak dodávají pocit jistoty vlastníkům, investorům i zhotovitelům stavby.

3 OBSAH Řešení hydroizolace se systémy Sika Podzemní stavby namáhání a zatížení Požadavky vlastníka na projekt 11 Hydroizolace základů koncepce a strategie 12 Technologie hydroizolace Výkopové a stavební postupy Hydroizolační stěrky a bitumenové nátěry Sika Koncept bílé vany a vodonepropustného betonu Sika Reaktivní tekuté nátěry na bázi polymeru Celoplošně přilnutý hydroizolační systém Sekční fóliové hydroizolační systémy s kontrolními a injektážními body Řešení hydroizolace spodních staveb Řešení rekonstrukcí a oprav Sika globální lídr v oblasti hydroizolace staveb 3

4 ŘEŠENÍ SE SYSTÉMY SIKA HYDROIZOLAČNÍ SYSTÉMY určené pro ochranu podzemních staveb podléhají přísným požadavkům na životnost, odolnost vůči vnějším podmínkám a zatížení, stavební metody a postupy, snadnost aplikace a kontrolu celkových nákladů. V současnosti se klade důraz na využívání udržitelných systémových řešení za účelem ochrany přírodních zdrojů, energie, vody a snížení emisí CO 2. Jako vedoucí síla na celosvětovém trhu v oblasti hydroizolací staveb má společnost Sika nejkompletnější a nejobsáhlejší nabídku výrobků a systémů, které jsou navrženy tak, aby mohly být případně přizpůsobeny specifickým požadavkům vlastníků, investorů, architektů, techniků a dodavatelů stavby. OBYTNÉ BUDOVY ADMINISTRATIVNÍ BUDOVY ARCHÍVY / KNIHOVNY PODZEMNÍ PARKOVACÍ PROSTORY Řešení hydroizolace sklepů, posiloven, wellness zařízení a dalších prostor obytných budov pod terénem. Řešení hydroizolace místností pro výpočetní techniku, archivaci, skladování v obchodních a kancelářských budovách. Řešení hydroizolace prostorů pro archívy a knihovny, které zaručují kompletně suché prostředí. Řešení pro různé stupně hydroizolace podzemních garáží a parkovacích ploch. 4

5 Suterénní prostory nebo jakékoli podzemní stavby tvořené základovou deskou, stěnami a stropní deskou jsou částečně nebo zcela vystaveny působení okolní půdy a podzemní vody, což je vystavuje převažujícím trvalým nebo dočasným podmínkám prostředí a podrobuje zátěži. Vlastníci nových budov v současnosti požadují životnost konstrukce 50 let a více; v případě tunelů a podobných staveb až 120 let. Jakákoli netěsnost vůči vlhkosti a vodě dramaticky snižuje životnost konstrukce a má negativní vliv na její plánované využití, protože pronikající voda fyzicky napadá a poškozuje beton. To způsobí nákladné opravy konstrukce, poškození nebo zničení vnitřních povrchových úprav a zboží, provozní prostoje nebo vážné zhoršení vnitřního prostředí vlivem vlhka a kondenzace par. Volba vhodné metody hydroizolace, projektově specifický návrh zvoleného hydroizolačního systému a jeho správná realizace na staveništi jsou klíčovými prvky minimalizace celkových investičních nákladů. Hydroizolační systém typicky představuje méně než 1 % celkových hrubých stavebních nákladů, a přesto volba vysoce kvalitního hydroizolačního řešení může snadno přinést úsporu této i vyšší částky snížením budoucích nákladů na údržbu a opravy po dobu životnosti stavby. Společnost Sika nabízí celé spektrum technologií a systémů pro hydroizolaci podzemních konstrukcí. Patří mezi ně vysoce pružné fóliové systémy, tekuté hydroizolační nátěry na bázi polymerů, přísady do vodonepropustného betonu, systémy pro utěsňování spár, hydroizolační stěrky a nátěry, a také injektážní těsnicí malty. Všechna tato řešení lze na staveništi aplikovat společně, a splnit tak specifické potřeby a požadavky vlastníků, architektů, inženýrů a zhotovitelů. Společnost Sika má v oblasti hydroizolací zkušenosti více než 100 let nasbíraných po celém světě při poskytování úspěšných hydroizolačních řešení spodních staveb budov a podzemních inženýrských staveb jako například tunelů a přehrad. Odborníci společnosti Sika na hydroizolační řešení mohou poskytovat zákaznickou podporu během realizace projektů, od počátečního výběru nejvhodnější koncepce hydroizolace až po podporu úspěšné instalace a dokončení na staveništi. Současně poskytujeme odbornou pomoc při řešení sanačních prací hydroizolace již existujících staveb. STANICE METRA TECHNOLOGICKÉ MÍSTNOSTI MALOOBCHODNÍ PRODEJNY A SKLADY ZAŘÍZENÍ PRO VOLNÝ ČAS Specifická řešení hydroizolace pro stanice metra budované metodou otevřeného výkopu. Řešení hydroizolace základů pro technologické místnosti, provozní haly a podzemní strojovny. Hydroizolační řešení prostor pro ochranu zboží před vlhkem v prodejnách a skladech. Řešení hydroizolace základů pro rekreační zařízení, kryté bazény a jiné sportovní místnosti pod úrovní terénu. 5

6 PODZEMNÍ STAVBY NAMÁHÁNÍ A ZATÍŽENÍ Střídání teplot Statický tlak biologický vliv tlaková voda plyn (metan, radon) agresivní podzemní voda TYPY VLIVU PROSTŘEDÍ A ZATÍŽENÍ Na konstrukce pod úrovní terénu působí různé vlivy prostředí: Různé úrovně působení a tlaku vody (např. vlhká půda, prosakující a povrchová voda, tlaková voda) Agresivní podzemní voda s obsahem chemikálií (běžně roztoky síranů a chloridů) Různorodé statické síly (statický tlak, vztlaková síla, sedání apod.) Dynamické síly (způsobené sedáním, zemětřesením, výbuchem apod.) Střídání teplot (mráz v noci/v zimě, teplo ve dne/v létě) Plyny obsažené v půdě (např. metan, radon) Agresivní biologické vlivy (kořeny rostlin, napadení houbami nebo bakteriemi) 6

7 Dynamická síla VLIV PROSTŘEDÍ NA KONSTRUKCE POD ÚROVNÍ TERÉNU Vystavení různým faktorům prostředí může negativně ovlivnit užívání, vodotěsnost a životnost konstrukcí pod úrovní terénu a zkrátit provozní životnost celé stavby. Zatížení Vliv na konstrukci Pronikání vody Poškození stavby, povrchových úprav, vnitřního prostředí (kondenzace par a růst plísně atd.), ztráta tepelné izolace, koroze ocelové výztuže Agresivní chemikálie Poškození betonu (napadením sírany), koroze ocelové výztuže (napadením chloridy) Různorodé statické síly Konstrukční trhliny Dynamické síly Konstrukční trhliny Střídání teplot Kondenzace, odlupování nebo praskání betonu Pronikání plynů Pronikání plynu a vystavení osob jeho účinkům Napadení houbami nebo bakteriemi Poškození hydroizolačního systému, povrchových úprav, vnitřního prostředí 7

8 POŽADAVKY VLASTNÍKA NA PROJEKT Pro určení vhodného typu hydroizolačního systému a jeho skladby je důležité znát nejen geografické podmínky v místě budoucí konstrukce, ale také brát v úvahu požadavky na stavbu ze strany vlastníka: funkčnost konstrukce, její životnost, budoucí využití a celkové provozní náklady. Požadavky vlastníka Funkčnost (použití, stupeň vodotěsnosti) Provozní životnost Celkové provozní náklady (včetně nákladů na údržbu) 1 POŽADOVANÝ STUPEŇ VODOTĚSNOSTI Jediný dostupný podklad v ČR je TP 02 ČBS Bílé vany Vodotěsné betonové konstrukce, které je překladem směrnice rakouské společnosti pro beton a stavební technologie pro navrhování vodotěsných betonových konstrukcí. Britská norma BS popisuje rozdílné úrovně vodotěsnosti, které mohou být kombinovány s dodatečnými ochrannými požadavky. STUPEŇ 1 STUPEŇ 2 STUPEŇ 3 DODATEČNÉ POŽADAVKY (DŘÍVE STUPEŇ 4) Základní jednotky Některé průsaky a vlhká místa jsou tolerována*. * Dle užití. Provozní prostory Je tolerováno pouze odpařování vlhkosti, bez jakéhokoliv průsaku a vnikání vody. * Dle užití. Obytné prostory Není tolerováno žádné pronikání vody, větrání a odvlhčování je povinné. Stejné jako Stupeň 3 plus: žádné pronikání vodních par zcela suché prostředí ochrana proti chemikáliím protiplynová bariéra atd. podzemní parkoviště technické místnosti dílny podzemní parkoviště skladovací prostory technické místnosti dílny obytné a kancelářské prostory restaurace a obchody zařízení pro volný čas obytné prostory místnosti pro elektroniku archívy místnosti pro speciální účely 8

9 2 PROVOZNÍ ŽIVOTNOST / ODOLNOST Požadovaná doba provozní životnosti betonové konstrukce je ovlivňována především pronikáním vody a závisí na životnosti a míře ochranného působení zvoleného hydroizolačního systému. Graf níže znázorňuje provozní životnost / odolnost stavby podle použitého stupně hydroizolačního systému. Doba 10 let 25 let 50 let 100 let Úroveň údržby Stupeň poškození Úroveň technické životnosti Žádná hydroizolace Systém A Systém B Systém C Zřícení Žádná hydroizolace: konstrukce přímo vystavená působení podzemní vody bez jakéhokoli hydroizolačního systému. Systém A: konstrukce chráněná hydroizolačním systémem nízkého stupně. Systém B: konstrukce chráněná hydroizolačním systémem středního stupně. Systém C: konstrukce chráněná hydroizolačním systémem vysokého stupně. 9

10 3 CELKOVÉ PROVOZNÍ NÁKLADY Celkové provozní náklady (Total Cost of Ownership, TCO) pro vlastníka a investora zahrnují veškeré náklady na stavbu za celou dobu provozní životnosti stavby, včetně počáteční investice, nákladů za zničené či poškozené vnitřní vybavení a zboží apod. způsobené vnikáním vody, náklady za veškerou údržbu a opravy plus náklady za prostoje během provádění těchto prací. Graf níže znázorňuje celkové provozní náklady pro konkrétní projekt (např. typická obchodní budova) s požadovanou provozní životností minimálně 50 let. Bez hydroizolace TCO Systém A TCO Systém B TCO Systém C Počáteční investice do systému A Počáteční investice do systému B Počáteční investice do systému C Náklady na údržbu a opravy Náklady na zničené a poškození vnitřní vybavení a zboží Náklady na provozní prostoje 10

11 ZÁKLADŮ KONCEPCE A STRATEGIE Obecně existují 3 různé koncepty hydroizolace, které mohou brát v úvahu všechny relevantní požadavky projektu: INTEGROVANÝ HYDROIZOLAČNÍ SYSTÉM Hydroizolační systém integrovaný do betonové konstrukce. Sama konstrukce zastaví pronikání vody, ta pak nemůže proniknout do vnitřního prostoru. Typickými produkty jsou přísady pro vodonepropustný beton kombinované s vhodnými systémy pro utěsnění připojovacích, konstrukčních a dilatačních spár. Stupeň vodotěsnosti: stupeň 1 3 Aplikace: nová konstrukce Poskytnutá ochrana: hydroizolace Životnost: velmi vysoká (pro neagresivní podzemní vodu) HYDROIZOLAČNÍ SYSTÉM NA VNĚJŠÍ STRANĚ Hydroizolační bariéra aplikovaná na vnější povrchy, které jsou vystaveny podzemní vodě (pozitivní strana). Stavba je chráněna proti pronikání vody a také proti agresivním látkám nebo vlivům. Aplikace určitých materiálů, jako např. později aplikovaných hydroizolačních stěrek a nátěrů, vyžadují přístup k vnějším povrchům po betonáži. Stupeň vodotěsnosti: stupeň 1 3 včetně dodatečných požadavků Aplikace: nová konstrukce Poskytnutá ochrana: hydroizolace a ochrana betonu Životnost: nízká až vysoká HYDROIZOLAČNÍ SYSTÉM NA VNITŘNÍ STRANĚ Hydroizolační bariéra je aplikována na vnitřní povrchy konstrukce (negativní strana). Tyto systémy nebrání poškozování konstrukce pronikáním vody, ani poškozování betonu agresivními chemickými látkami. Obecně jsou tyto systémy aplikovány jako nátěry nebo fóliové výstelky a doporučují se jen pro rekonstrukce, především tam, kde není možný přístup k povrchům přímo vystaveným působení vody. Stupeň vodotěsnosti: stupeň 1 3 Aplikace: obecně jen pro rekonstrukce Poskytnutá ochrana: hydroizolace Životnost: omezená životnost (konstrukce není chráněna) 11

12 TECHNOLOGIE 1 4 Hydroizolační stěrky a malty Tekuté hydroizolační nátěry (PUR/PUA) 2 Bílá vana (z vodonepropustného betonu s přísadami Sika) 5 Celoplošně přilnutý hydroizolační systém 6 3 Bitumenové nátěry a pásy 6 Fóliové systémy 12

13 Výkonnost jednotlivých typů hydroizolačních systémů lze zjednodušeně zobrazit následovně: 6 Sekční fóliové hydroizolační systémy s kontrolními a injektážními body Životnost / Spolehlivost Velmi nízká Nízká Střední Vysoká Celoplošně přilnutý hydroizolační systém Vodonepropustný beton Sika / Bílá vana Malty / Stěrky Bitumenové pásy Bitumenové nátěry 4 Tekuté hydroizolační nátěry (PUR/PUA) Zatížení / Agresivní podmínky Nízké Střední Vysoké Extrémní Životnost / Spolehlivost Velmi nízká: < 10 let (v podstatě není zabráněno pronikání vody) Nízká: let (pronikání vody je omezeno) Střední: let (pronikání vody je velmi omezeno) Vysoké: > 50 let (pronikání vody je plně pod kontrolou) Zatížení / Agresivní podmínky Nízké: tlak vody 0 5 m/bez sedání, bez agresivní podzemní vody Střední: tlak vody 5 10 m/bez agresivní podzemní vody, trhliny < 0,2 mm Vysoké: tlak vody m/agresivní podzemní voda, sedání Extrémní: tlak vody > 20 m/velmi agresivní podzemní voda, zemětřesení, pronikání plynů atd. 13

14 VÝKOPOVÉ A STAVEBNÍ POSTUPY Typ a hloubka výkopů a charakter stavebních postupů má také vliv na výběr a instalaci vhodného hydroizolačního systému, například některé hydroizolační systémy aplikované na vnější stranu konstrukce vyžadují určitý pracovní prostor. Toto je tedy třeba vzít v úvahu v rané fázi projektování, aby byly naplánovány dostatečně velké výkopy a dočasné konstrukce jako rozpěry apod. Níže jsou uvedeny vhodné hydroizolační systémy a jejich použití pro dané typy běžných výkopů a stavebních metod. OTEVŘENÝ VÝKOP SE ŠIKMÝMI STĚNAMI Popis: Tato běžná výkopová metoda s použitím šikmých stěn umožňuje snadnou stavbu odspodu nahoru a nemá vliv na výběr ani instalaci hydroizolačního systému. Hydroizolační systémy: Integrované hydroizolační systémy: bílá vana / vodonepropustný beton Sika Hydroizolační systémy aplikované z vnější strany: sekční fóliové systémy celoplošně přilnuté systémy tekuté nátěry hydroizolační stěrky a nátěry (v kombinaci s drenážními systémy) S OPĚRNÝMI STĚNAMI Popis: Otevřený výkop s použitím dočasných rozpěr / opěrných stěn nemá vliv na výběr ani instalaci hydroizolačního systému, pokud je mezi opěrnou stěnou a konstrukcí dostatek místa (> 1,0 m). Hydroizolační systémy: Integrované hydroizolační systémy: bílá vana / vodonepropustný beton Sika Hydroizolační systémy aplikované z vnější strany: sekční fóliové systémy celoplošně přilnuté systémy tekuté nátěry hydroizolační stěrky a nátěry (v kombinaci s drenážními systémy) 14

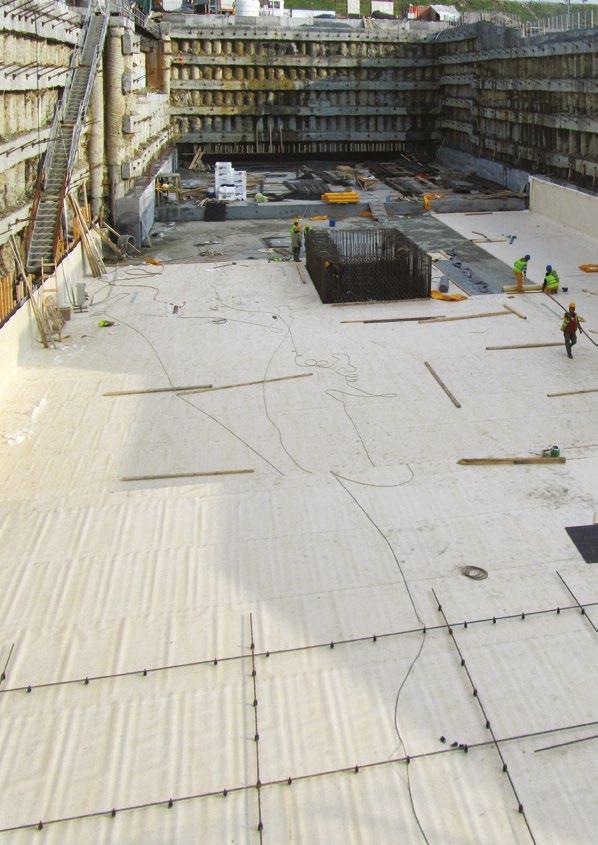

15 STAVBY S PILOTOVÝMI / PODZEMNÍMI STĚNAMI STAVBA UVNITŘ PILOTOVÝCH STĚN Popis: Pilotové i podzemní stěny omezují výběr hydroizolačního systému kvůli omezenému prostoru a přístupu, protože běžně je konstrukce stavěna přímo proti těmto stěnám. Pro tyto konstrukce tedy nelze použít hydroizolační systémy aplikované z vnější strany a po betonáži. Hydroizolační systémy: Integrované hydroizolační systémy: bílá vana / vodonepropustný beton Sika Hydroizolační systémy aplikované z vnější strany (základová deska): sekční fóliové systémy celoplošně přilnuté systémy aplikované před betonáží PILOTOVÉ STĚNY TVOŘÍCÍ SOUČÁST KONSTRUKCE Popis: Tuto metodu lze použít jak při stavbě zdola nahoru, tak i shora dolů. Na rozdíl od jiných metod, podzemní stěny se také používají a tvoří část nové konstrukce. Klíčové je zajištění hydroizolace spojení a průniků mezi základovou deskou a stěnami. Hydroizolační systémy aplikované na vnější straně je možné použít jen pod základovou deskou. Hydroizolační systémy: Integrované hydroizolační systémy: bílá vana / vodonepropustný beton Sika Hydroizolační systémy aplikované z vnější strany (základová deska): sekční fóliové systémy celoplošně přilnuté systémy aplikované před betonáží 15

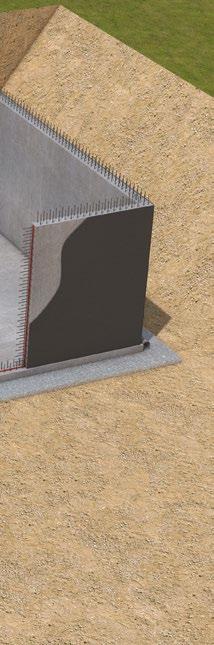

16 HYDROIZOLAČNÍ STĚRKY A BITUMENOVÉ NÁTĚRY SIKA SikaTop Seal-107 SikaSeal -210 Migrating Spárové pásy Sika

17 EXTERNĚ APLIKOVANÉ SYSTÉMY S NEBO BEZ SCHOPNOSTI PŘEKLENOVAT TRHLINY Hydroizolační stěrky a bitumenové nátěry Sika jsou tuhé nebo částečně elastické hydroizolační produkty. Jsou dodávány jako řešení připravená ihned k použití pro utěsnění různých typů základů proti vlhké půdě a prosakování vody. Musí být aplikovány předem na vhodné podklady pod nové konstrukční betonové desky a obecně aplikovány z vnější strany na nové stěny. Musí být používány v kombinaci s kompatibilními hydroizolačními systémy pro utěsnění připojovacích, pracovních a dilatačních spár. Nezbytná je i dobrá vnější drenáž s trvalým odvodňovacím systémem; obvykle se používají drenážní trubky umístěné na úrovni nebo pod úrovní základové desky, aby nedocházelo k nárůstu hydrostatického tlaku. POUŽITÍ HLAVNÍ VÝHODY TYPICKÉ PROJEKTY 3 jako hydroizolační systém pro stupně 1 až 2 pro ochranu konstrukcí před prosakující vodou pro omezené podmínky prostředí (žádné sedání, méně agresivní podmínky, nízký tlak vody) nákladově efektivní řešení (materiál + aplikace) připraven ihned k aplikaci a snadno aplikovatelný poskytuje dodatečnou ochranu betonu domácí aplikace (hobby, amatérské, soukromé) obytné budovy průmyslové budovy PRODUKTY SIKA A SYSTÉMOVÁ ŘEŠENÍ SikaTop Seal-107 2komponentní malta s nízkým modulem pružnosti, na bázi cementu modifikovaného syntetickými polymery, určená pro celoplošnou flexibilní hydroizolaci v interiéru i exteriéru. SikaSeal -210 Migrating 1komponentní cementová hydroizolační malta obsahující migrační a krystalizační příměsi, pro celoplošné utěsnění betonu v interiéru i exteriéru. Sika Igolflex komponentní hydroizolační bitumenová stěrka modifikovaná polystyrenem, bez obsahu rozpouštědel, jako ochrana betonu proti pronikání vody a při kontaktu konstrukce s podzemní vodou (na pozitivní straně hydrostatického tlaku). Sika Igolflex komponentní, flexibilní, vlákny a polymerem modifikovaný bitumenový nátěr, bez obsahu rozpouštědel, jako ochrana betonu proti pronikání vody a při kontaktu konstrukce s podzemní vodou (na pozitivní straně hydrostatického tlaku). Doplňkové produkty pro utěsnění a hydroizolaci Spárové pásy Sika Vnitřní nebo vnější spárové pásy, na bázi PVC nebo FPO, pro utěsnění konstrukcí a pohyblivých spár. Tmel a těsnicí profily SikaSwell Řada těsnicích profilů a tmelu bobtnajících při kontaktu s vodou, vhodné pro utěsnění pracovních spár a prostupů (např. prostupy potrubí). Řada Sika Igolflex SikaSwell 17

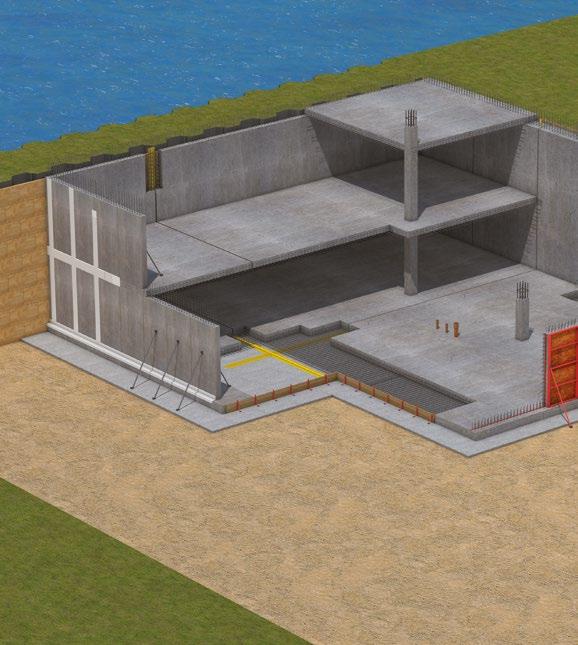

18 KONCEPT BÍLÉ VANY A VODONEPROPUSTNÉHO BETONU SIKA Sika ViscoCrete Sika WT-200 P Sikadur-Combiflex SG Spárové pásy Sika a Tricosal Spárové pásy Sika 18

19 INTEGROVANÝ, TUHÝ A NÁKLADOVĚ EFEKTIVNÍ SYSTÉM Koncept bílé vany a vodonepropustného betonu Sika zahrnuje optimální návrh konstrukce a vyztužení současně s řešením integrované tuhé hydroizolace. Toto řešení se skládá z vodonepropustného betonu kombinovaného s vhodnými systémy pro utěsňování všech nezbytných pracovních a dilatačních spár. K výrobě vodonepropustného betonu, který je nepropustný pro vodu, jsou nutné speciální přísady včetně superplastifikátorů, aktivních krystalizačních činidel či látek blokujících póry, aby byla zaručena optimální konzistence, tečení a snadné zhutňování do husté matrice s minimálním množstvím pórů. Pro utěsňování spár lze použít mnohá řešení společnosti Sika, včetně hydrofilních těsnicích tmelů/profilů, hydroizolačních spárových profilů z nejrůznějších materiálů, injektážních hadiček nebo těsnicích pásek, podle typu a umístění spár a jejích požadavků. 4 POUŽITÍ HLAVNÍ VÝHODY TYPICKÉ PROJEKTY hydroizolační řešení pro stupně 1 3 pro nepohyblivé konstrukce a méně agresivní prostředí (bez dodatečné ochrany betonu) nákladově efektivní řešení (materiál + aplikace) velmi trvanlivý hydroizolační systém snížení množství pracovních postupů podzemní parkovací plochy komerční zástavba obytné budovy průmyslové stavby 5 PRODUKTY SIKA A SYSTÉMOVÁ ŘEŠENÍ Sika ViscoCrete Plastifikátory a superplastifikátory pro snížení množství záměsové vody, zlepšení konzistence a pro zmenšení velikosti vzduchových pórů. Sika WT-200 P Aktivní krystalizační a těsnicí přísada pro utěsnění pórů vůči pronikání vody. Sika Control-40 Přísada omezující smrštění betonu, omezuje vznik trhlin a prasklin během vytvrzování betonu. Řada SikaFume Přísady založené na technologii Silikafume vykazující pucolánovou aktivitu pro snížení pórovitosti betonů. Spárové pásy Sika Vnitřní nebo vnější spárové pásy, na bázi PVC nebo FPO, pro utěsnění konstrukcí a pohyblivých spár. 5 6 Tmel a těsnicí profily SikaSwell Injektážní hadičky SikaFuko Řada těsnicích profilů a tmelu bobtnajících při kontaktu s vodou, vhodné pro utěsnění pracovních spár a prostupů (např. prostupy potrubí). Injektážní hadičky pro těsnění konstrukčních spár, i pro případnou opakovanou injektáž v případě pozdějšího pohybu konstrukce. Systém Sikadur-Combiflex SG Vysoce účinný těsnicí systém pro pracovní a dilatační spáry, schválený pro přímý styk s pitnou vodou. Spárové pásy Tricosal Vnitřní nebo vnější spárové pásy pro velmi důkladnou hydroizolaci spár. SikaFuko SikaSwell 19

20 REAKTIVNÍ TEKUTÉ NÁTĚRY NA BÁZI POLYMERU Sikalastic -810 Spárové pásy Sika SikaSwell 20

21 RYCHLE A SNADNO APLIKOVATELNÉ, TRHLINY PŘEKLENUJÍCÍ TEKUTÉ NÁTĚRY Reaktivní nátěry Sika aplikované v tekutém stavu jsou vysoce elastické, vysoce odolné systémy na bázi polymerů, obvykle na bázi polyuretanových nebo polymočovinových pryskyřic s vynikajícími technickými vlastnostmi. Tyto materiály jsou aplikovány na předem připravené / penetrací ošetřené vnější betonové povrchy ručně nebo nástřikem; mohou být vynikajícím řešením pro složité detaily. V případě místního poškození zabraňují membrány aplikované v tekutém stavu také bočnímu podtékání vody. Aplikace pod základní desku se provádí na speciální textilii před pokládkou betonové směsi. POUŽITÍ HLAVNÍ VÝHODY TYPICKÉ PROJEKTY 3 hydroizolační řešení pro stupeň 1 3+ jako dodatečná ochrana betonových konstrukcí před vlivem agresivních činidel (chloridy, sírany, biologické napadení apod.) vysoká schopnost překlenování trhlin vysoká odolnost vůči chemikáliím a oděru snadno aplikovatelné, především kolem detailů apod. podzemní parkovací plochy obchodní a komerční zástavba průmyslové stavby inženýrské stavby (např. tunely) 4 PRODUKTY SIKA A SYSTÉMOVÁ ŘEŠENÍ 4 5 Řada Sikalastic Vysoce elastické, tekuté izolační vrstvy na bázi polyurea/ polyuretanu, rychle vytvrzující, s vysokou chemickou odolností, vhodné pro horizontální i vertikální plochy, pro překlenutí trhlin, vhodné i jako spojovací můstek. Doplňkové produkty pro utěsnění a hydroizolaci Spárové pásy Sika Vnitřní nebo vnější spárové pásy, na bázi PVC nebo FPO, pro utěsnění konstrukcí a pohyblivých spár. Injektážní hadičky SikaFuko Tmel a těsnicí profily SikaSwell Systém Sikadur-Combiflex SG Injektážní hadičky pro těsnění konstrukčních spár, i pro případnou opakovanou injektáž v případě pozdějšího pohybu konstrukce. Řada těsnicích profilů a tmelu bobtnajících při kontaktu s vodou, vhodné pro utěsnění pracovních spár a prostupů (např. prostupy potrubí). Vysoce účinný těsnicí systém pro pracovní a dilatační spáry, schválený pro přímý styk s pitnou vodou. Sikalastic SikaFuko 21

22 CELOPLOŠNĚ PŘILNUTÝ HYDROIZOLAČNÍ SYSTÉM SikaProof A SikaProof P 22

23 INOVATIVNÍ, PŘEDEM APLIKOVANÝ, CELOPLOŠNĚ PŘILNUTÝ, TRHLINY PŘEKLENUJÍCÍ SYSTÉM Celoplošně přilnutý hydroizolační systém SikaProof na bázi polyolefínové fólie (FPO) vytváří dokonalé a trvanlivé mechanické spojení, vytvořené mechanickým přilnutím fólie do čerstvého betonu. Navíc zabraňuje postrannímu podtékání vody či její migraci mezi betonem a fólií. Tento systém lze velmi snadno aplikovat před samotnou instalací klasické výztuže, která je následně zalita čerstvým betonem. Spoje a detaily lze snadno zhotovit ze speciálních samolepicích pásek. Na staveništi není nutné použít horkovzdušné svařování ani žádné jiné speciální vybavení. POUŽITÍ HLAVNÍ VÝHODY TYPICKÉ PROJEKTY hydroizolační řešení pro stupeň 1 3+ pro agresivní půdní podmínky (podzemní voda, radon atd.) nákladově efektivní řešení (materiál + aplikace) dlouhá životnost bez postranního podtékání vody vysoká elasticita a schopnost překlenování trhlin schválená řešení detailů veškeré typy betonových základů (obytné, obchodní stavby atd.) průmyslová zařízení prefabrikované prvky 3 4 PRODUKTY SIKA A SYSTÉMOVÁ ŘEŠENÍ Systém SikaProof A Předem a za studena aplikovaný hydroizolační systém pod základové desky, pro jednostranná a oboustranná bednění a prefabrikované prvky. Systém SikaProof P Předem a za studena aplikovaný hydroizolační systém pro střešní desky a oboustranná bednění. Doplňkové produkty pro utěsnění a hydroizolaci Spárové pásy Sika Vnitřní nebo vnější spárové pásy, na bázi PVC nebo FPO, pro utěsnění konstrukcí a pohyblivých spár. Systém Sikadur-Combiflex SG Tmel a těsnicí profily SikaSwell Injektážní hadičky SikaFuko Vysoce účinný těsnicí systém pro pracovní a dilatační spáry, schválený pro přímý styk s pitnou vodou. Řada těsnicích profilů a tmelu bobtnajících při kontaktu s vodou, vhodné pro utěsnění pracovních spár a prostupů (např. prostupy potrubí). Injektážní hadičky pro těsnění konstrukčních spár, i pro případnou opakovanou injektáž v případě pozdějšího pohybu konstrukce. Spárové pásy Sika Sikadur-Combiflex SG 23

24 SEKČNÍ FÓLIOVÉ HYDROIZOLAČNÍ SYSTÉMY S KONTROLNÍMI A INJEKTÁŽNÍMI BODY Sikaplan WT/WP Spárové pásy Sika Kontrolní/injektážní body

25 VYSOKÁ EFEKTIVITA, PŘEMOSŤOVÁNÍ TRHLIN A ÚPLNÁ KONTROLA Vysoce elastické hydroizolační systémy užívající hydroizolační fólie Sikaplan na bázi PVC nebo FPO jsou instalovány zevně na konstrukci a pokrývají celý povrch spodní stavby, který je v kontaktu se zemí. Hydroizolační vrstva je rozdělena do sekcí pomocí sítě kompatibilních vodních přepážek, které jsou přivařeny k fólii. To velmi významně snižuje riziko v případě jakéhokoli prosakování (tj. z důvodu poškození fólie); místo prosakování lze snadno lokalizovat pomocí kontrolních a injektážních bodů, a kdykoli během doby provozní životnosti stavby lze provést nápravné opatření (tj. injektáž) a obnovit hydroizolaci a ochranu betonu. POUŽITÍ HLAVNÍ VÝHODY TYPICKÉ PROJEKTY hydroizolační řešení pro stupeň 1 3+ pro náročné projekty a složité zemní podmínky ochrana proti radonu a metanu pro stavby v agresivní podzemní vodě, např. v pobřežních oblastech vodotěsnost je řízená a zajištěná v každém okamžiku vysoká schopnost překlenování trhlin snadné provedení oprav v případě průsaků je zajištěna plná ochrana betonu podzemní parkoviště všechny typy budov (obytné, obchodní, veřejné atd.) průmyslová zařízení izolovaná úložiště inženýrské stavby (např. stanice metra) PRODUKTY SIKA A SYSTÉMOVÁ ŘEŠENÍ Řada Sikaplan WP 1100 Homogenní hydroizolační fólie z měkčeného PVC a bariéra proti plynům, volně kladená, spojovaná pomocí horkovzdušného svařování. Řada Sikaplan WT 1200 Hydroizolační fólie na bázi FPO a bariéra proti plynům, pro ochranu konstrukcí před agresivní podzemní vodou, volně kladená, spojovaná pomocí horkovzdušného svařování. Spárové pásy Sika Vnitřní nebo vnější spárové pásy, na bázi PVC nebo FPO, pro utěsnění konstrukcí a pohyblivých spár. Kontrolní a injektážní body Doplňkové produkty pro utěsnění a hydroizolaci Prefabrikované prvky na bázi PVC nebo FPO, kompatibilní s injektážními hadičkami, umožňují přístup k jednotlivým sekcím konstrukce pro kontrolu vodotěsnosti a umožňují injektáž v místě průsaku. Sika Dilatec E/ER Těsnicí lepicí páska na bázi měkčeného PVC, kompatibilní s hydroizolačními fóliemi Sikaplan WP pro zakončení sekčních systémů aplikovaných po betonáži. Spárové pásy Sika plus SikaFuko Sika Dilatec 25

26 ŘEŠENÍ SPODNÍCH STAVEB Přehled produktů a návod k výběru vhodného systému pro novostavby SikaTop / SikaSeal / Sika Igolflex Bílá vana Technologie / Typ systému Stěrky a malty Vodonepropustný beton Sika Způsob aplikace Vnější aplikace Vnitřní aplikace Stupeň vodotěsnosti Ochrana betonu Omezená Nízká Úroveň ochrany proti vodě prosakující voda vzlínající kapilární voda vysoký hydrostatický tlak prosakující voda vzlínající kapilární voda Funkční charakteristiky Přemosťování trhlin: nelze použít Propustnost vodní páry: + Chemická odolnost: + Bariéra pro plyn: + Životnost: + Přemosťování trhlin: nelze použít Propustnost vodní páry: + Chemická odolnost: + Bariéra pro plyn: + Životnost: +++ Úroveň bezpečnosti / Spolehlivosti Nízká Nízká až střední Metoda výkopu Pouze otevřený výkop. Otevřený výkop a pilotové stěny. Oprava v případě prosakování Injektáž trhlin nebo poškozených oblastí. Lokální injektáž v omezeném prostoru. Poškození lze snadno lokalizovat. Podmínky aplikace požadovány kontrolované podmínky (teplota, voda, vlhkost) požadována příprava podkladu omezení na teploty pro ukládání betonu bez požadavků na přípravu podkladu Výhody velmi nákladově efektivní snadná a rychlá aplikace velmi nákladově efektivní nepožadována žádná ochrana (stěny) snadná a rychlá konstrukce vysoká životnost 26

27 Sikalastic SikaProof Sikaplan Tekuté hydroizolační nátěry Celoplošně přilnutý hydroizolační systém Sekční fóliové systémy s kontrolními a injektážními body Vnější aplikace Vnější aplikace Vnější aplikace 1 3 plus dodatečné požadavky 1 3 plus dodatečné požadavky 1 3 plus dodatečné požadavky Velmi vysoká Vysoká Velmi vysoká vysoký hydrostatický tlak prosakující voda vzlínající kapilární voda Přemosťování trhlin: ++ Propustnost vodní páry: +++ Chemická odolnost: ++ Bariéra pro plyn: ++ Životnost: + vysoký hydrostatický tlak prosakující voda vzlínající kapilární voda Přemosťování trhlin: ++ Propustnost vodní páry: ++ Chemická odolnost: ++ Bariéra pro plyn: ++ Životnost: ++ velmi vysoký hydrostatický tlak prosakující voda vzlínající kapilární voda Přemosťování trhlin: +++ Propustnost vodní páry: +++ Chemická odolnost: +++ Bariéra pro plyn: +++ Životnost: +++ Střední Střední až vysoká Velmi vysoká Pouze otevřený výkop. Otevřený výkop a pilotové stěny. Otevřený výkop a pilotové stěny. Injektáž trhlin. Injektáž trhlin. Oprava prosakujících sekcí pomocí integrovaného injektážního systému. Snadná kontrola a lokalizace kontrolních objímek nebo aktivní kontrolní systém. Opakovaná injektáž je možná. požadovány kontrolované podmínky (teplota, voda, vlhkost) požadována příprava podkladu vysoká výkonnost snadné řešení detailů vysoká životnost požadovány kontrolované podmínky (teplota, voda, vlhkost) požadována příprava podkladu fólie musí být chráněna až do pokládky betonové směsi vysoká efektivita vysoká výkonnost snadná aplikace nízké riziko vysoká životnost požadována příprava podkladu vysoce bezpečná hydroizolace velmi vysoká výkonnost snadné a rychlé opravy vysoká životnost / spolehlivost integrovaný propustný systém 27

28 ŘEŠENÍ REKONSTRUKCÍ A OPRAV Řada Sika Injection-100/-200 Řada Sika Injection-300 Řada Sika Injection-300 Řada Sika Injection-300, Sika InjectoCem-190 Řada Sika Injection-300

29 INJEKTÁŽE PRO OPRAVY A REKONSTRUKCE V situacích, kde dochází k proniknutí vody kvůli lokálnímu poškození hydroizolačního systému, je třeba provést příslušné opravy prosakujících oblastí. Ty mohou být často provedeny jen injektáží, protože u většiny sklepních a podzemních staveb neexistují dostatečné možnosti přístupu k vlastnímu hydroizolačnímu systému. Použité materiály musí odpovídat typu poškození/průsaku (tj. skrze spáry, trhliny nebo místa se síťovitými trhlinami) a stupni požadavků na vodotěsnost. Kombinace odborných znalostí technických pracovníků společnosti Sika, produktů Sika určených pro hydroizolaci a odborné proškolení specializovaných firem je zárukou úspěšných a trvanlivých oprav. 4 POUŽITÍ HLAVNÍ VÝHODY TYPICKÉ PROJEKTY 6 Utěsnění a opravy: trhlin všech typů spár sekcí fóliových systémů Sikaplan utěsnění prosakujících oblastí injektážní clonou bez nutnosti výkopů lokalizované opravy trvanlivé opravy vhodné pro všechny typů základů a inženýrských staveb, které vyžadují konstrukční hydroizolaci 5 PRODUKTY SIKA A SYSTÉMOVÁ ŘEŠENÍ řada Sika Injection-100 Elastická, rychle expandující polyuretanová injektážní pěnová pryskyřice pro dočasné zastavení vody, bez obsahu rozpouštědel. Pro zastavení velkých průniků vody v trhlinách, spárách a dutinách. řada Sika Injection-200 Elastická polyuretanová injektážní pryskyřice pro trvalé utěsnění suchých nebo vlhkých trhlin, anebo trhlin a spár s protékající vodou, bez rozpouštědel. řada Sika Injection-300 Rychle reagující elastický polyakrylový injektážní gel s velmi nízkou viskozitou pro trvalé utěsnění suchých, vlhkých nebo vodou zaplněných trhlin a spár v betonu. Lze použít pro opravy poškozených hydroizolačních fólií a pro systém s injektážními hadičkami SikaFuko. řada Sika Injection-400 Sikadur -52 Vysokopevnostní epoxidová pryskyřice s nízkou viskozitou a bez obsahu rozpouštědel pro konstrukční lepení a utěsnění trhlin, i ve vlhkých podmínkách. 6 7 Sika InjectoCem-190 2komponentní injektážní suspenze na bázi velmi jemně mletého cementu s přídavkem inhibitoru koroze, pro utěsnění a konstrukční zainjektování trhlin a dutin v betonu. Může být použit i pro injektování pracovních spár se systémem injektážních hadiček SikaFuko. Sikadur -52 Sika InjectoCem-190 řada Sika Injection

30 SIKA GLOBÁLNÍ LÍDR V OBLASTI STAVEB SPOLEČNOST SIKA NABÍZÍ ŠIROKOU ŠKÁLU alternativních hydroizolačních řešení různých požadavků při výstavbách spodních staveb i při jejich rekonstrukcích. S více než 100 lety zkušeností s hydroizolací staveb je společnost Sika spolehlivým partnerem všech stran účastnících se každého projektu. Inovativní hydroizolační řešení společnosti Sika, zahrnující pevné i elastické hydroizolační systémy, vytvářejí pro naše zákazníky každý den přidanou hodnotu, zásadně podněcují náš globální úspěch a jsou klíčovým důvodem, proč je společnost Sika jednoznačnou jedničkou v hydroizolaci staveb. S místním zastoupením všude na světě, nyní ve více než 80 zemích, má společnost Sika ideální možnost podporovat své zákazníky zcela všude od počátečního návrhu a detailních specifikací až po úspěšnou instalaci a dokončení na staveništi. PODPORA NÁVRHU PODPORA SPECIFIKACÍ Volba vhodného konceptu a systémového řešení Návrh a kontrola receptury betonové směsi Konstrukční detaily, individuální řešení Analýza nákladů / provozu / životního cyklu Specifikace, metodické příručky a výkazy výměr Výkresy detailů včetně detailů CAD Řešení se zárukou vodotěsnosti PODPORA NA STAVENIŠTI PODPORA ÚDRŽBY Laboratoře pro zkoušení betonu (včetně mobilní jednotky) Proškolení přímo na staveništi Vyhledávání a řešení problémů Kontrola kvality Manuály pro údržbu Sanační systémy Dokumentace oprav a rekonstrukcí Kontrola provedení a návrh řešení oprav 30
