1 ZAJIŠTĚNÍ A STABILIZACE

2 MULTIBLOX ZAJIŠTĚNÍ A STABILIZACE MULTIBLOX je modulární stavebnicový systém technické podpory v místě události: od rychlého zajištění osobních aut až po zvedání těžkých překážek. MULTIBLOX je vyrobený ze speciálního skelným vláknem plněného plastu. Je lehký tvarově stálý a robustní.

3 MULTIBLOX FST 200 STABILIZAČNÍ SYSTÉM PRO ZAJIŠŤOVÁNÍ A RYCHLÉ ZVEDÁNÍ OBJEKTŮ STRANA 6 MULTIBLOX FSK 200 STUPŇOVITÝ KLÍN PRO ZAJIŠTĚNÍ PROTI POSUNU NEBO SAMOVOLNÉMU POHYBU STRANA 8 MULTIBLOX FAP 200 PODKLÁDACÍ DESKA PRO PODPORU A ZAJIŠTĚNÍ STRANA 10 MULTIBLOX FAP 400 VELKÁ PODKLÁDACÍ DESKA PRO PODPORU A ZAJIŠTĚNÍ STABILITY STRANA 12 ZUBEHÖR SPOJOVACÍ DESKY A PROTISKLUZNÉ PODLOŽKY STRANA 14

4

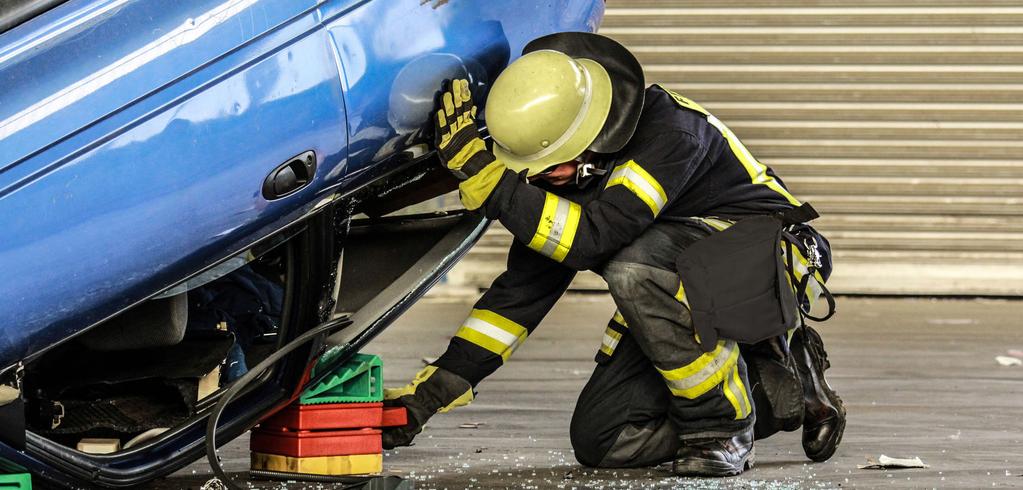

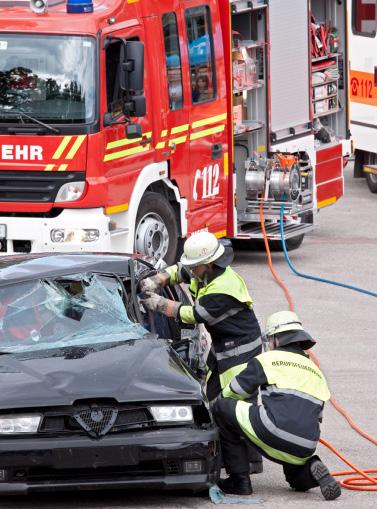

5 MULTIBLOX ZAJIŠTĚNÍ A STABILIZACE Zabezpečení vozidel proti dalšímu pohybu v místě nehody je práce pro profesionáy. Použití rostředků pro stabilizaci a zajištění musí být rychlé, spolehlivé a odolné. Současně, osoby uvnitř havarovaného vozidla nebo vozidlo samotné nesmí být vystaveny zbytečným otřesům. Řešením je systém MultibloX. jednoduchými, efektivními a spolehlivými kroky. ODOLNÝ Vysoká pevnos, tvarová stabilita a odolnost vůči mechanickému opotřebení díky pro výrobu použitého plastového materiálu plněného skelným vláknem. MultibloX je odolný chemickým látkám a snadno se čistí. ROZŠÍŘITELNÝ Díky modulárnímu designu je systém MultibloX nekonečně rozšířitelný. Každý díl systému je dostupný samostatně a tím lze MultibloX přizpůsobit individuálně podle specifických potřeb. PŘIZPŮSOBIVÝ Adaptabilní spojovací podložky zajišťují integraci MultibloXu s ostatními populárními stabilizačními systémy.

6 Vrchní deska klín prostření deska s kuželovými kolíky klín spodní deska

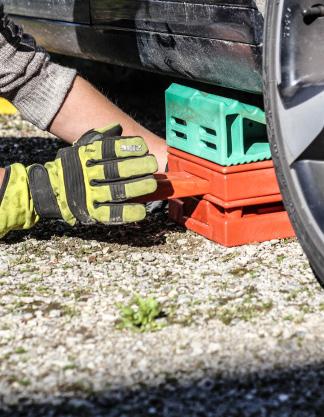

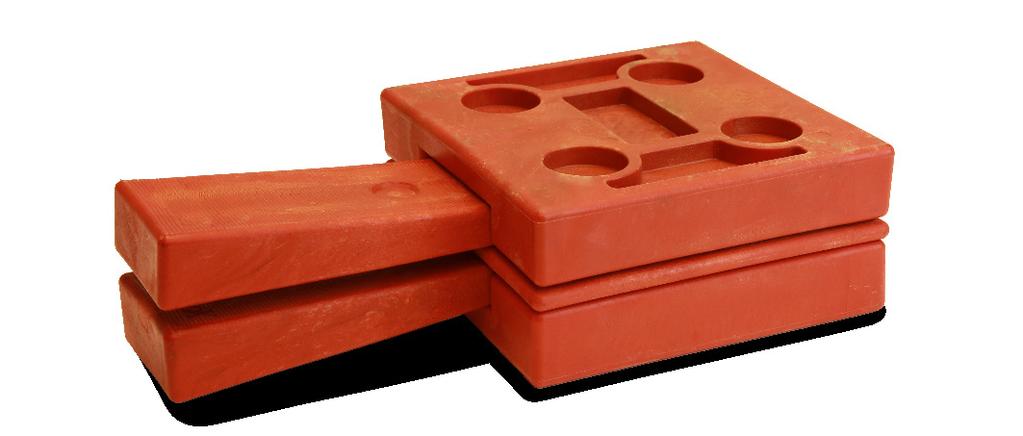

7 MULTIBLOX FST 200 STABILIZAČNÍ SYSTÉM PRO ZAJIŠŤOVÁNÍ A RYCHLÉ ZVEDÁNÍ PŘEDMĚTŮ ZATÍŽENÍ AŽ 40 T MULTIBLOX FST 200 je universálním stabilizačním systémem udávajícím nové standardy. Patentovaný systém vždy zvedá objekty paralelně k základně. Díky tomu je zajištěno bezpečné zvedání předmětů celým povrchem. Zasunutím klínů dojde k translačnímu zvedání systému podkládacích desek - plynulému zdvižení předmětu. Konstrukce FST 200 umožňuje různé způsoby možnosti složení systému tak, že klíny mohou být zasouvány z různých stran. Kuželové propojovací kolíky umožňují použití systému FST 200 v nakloněné poloze. Maximální zatížení až 400 kn. Klíny se díky konstrukci nemohou samovolně uvolnit. Může být použit jako tlaková podložka pod hydraulický rozpínák nebo hydraulický válec. NEVYŽADUJE DODATEČNÁ ZAŘÍZENÍ ŽÁDNÁ MANIPULACE POD VOZIDLEM VŽDY PARALELNÍ ZVEDÁNÍ SMĚREM K POVRCHU RŮZNÉ ZPŮSOBY SLOŽENÍ Technické parametry Hmotnost 4,8kg Rozměry 200 x 200 x 90mm Maximální zatížení bis 400kN / > 40t Zvedací výška 52mm

8

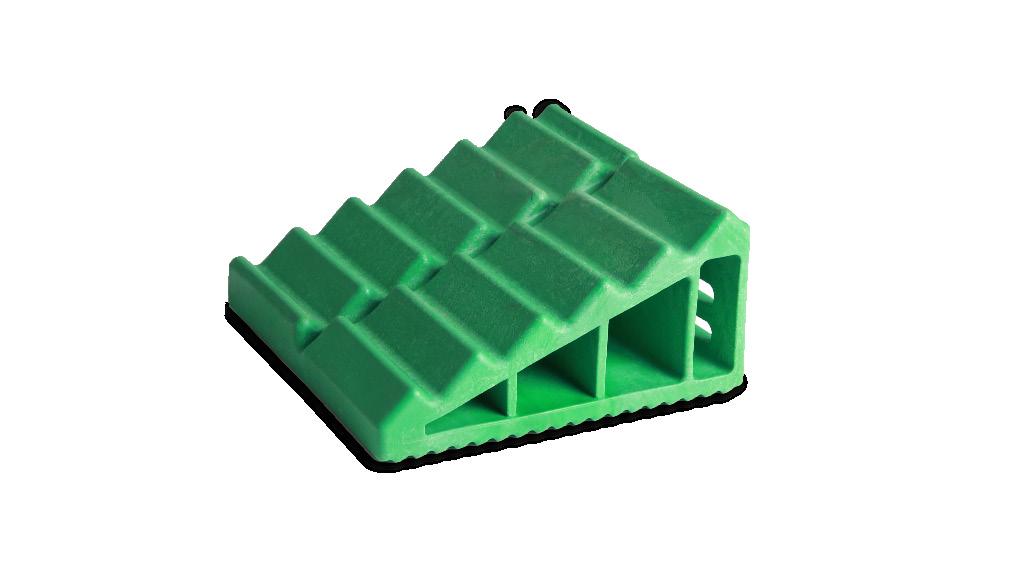

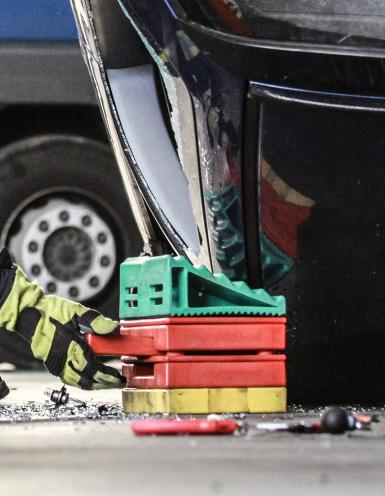

9 MULTIBLOX FSK 200 STUPŇOVITÝ KLÍN PRO ZAJIŠTĚNÍ PROTI PO- SUNU NEBO SAMOVOLNÉMU POHYBU ZABEZPEČENÍ PROTI POHYBU Stupňovitý klín FSK 200 slouží k podkládání vozidel a také předmětů proti odvalení/ posuvu. Umístěním na FST 200 navýšíme zvedací výšku celého systému o 5 až 90 mm. Konstrukce stupňovitého klínu FSK 200 umožňuje zvedání za použití několika klínů současně. Západkový systém klínu - dva pásy s nerozvnoměrně posunutými západkami - zabraňuje nechtěnému pohybu předmětu po klínu a dále umožňuje nastavení výšky podložení s maximální přesností. Plus, klín lze použít jako podporu pro hydraulický válec, jako náhradu prahové opěrky. POSTUPNÉ ZVEDÁNÍ AŽ O 90 MM ZVEDÁNÍ AŽ O 142 MM S FST 200 OTVORY PRO POPRUHY Technické parametry Hmotnost 1,8kg Rozměry 200 x 200 x 90mm

10

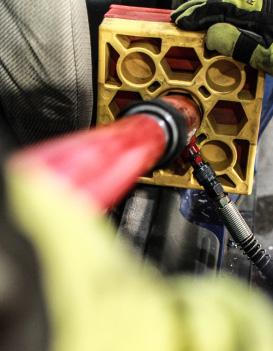

11 MULTIBLOX FAP 200 PODKLÁDACÍ DESKA PRO PODPORU A ZAJIŠTĚNÍ LEHKÁ A PRAKTICKÝ Použitím podkládací desky FAP 200 dosáhneme dalšího navýšení zdvihu celého systému o další 4 cm. Uprostřed konstrukce po obou stranách jsou kapsy pro bezpečné zapření hydraulického válce. Díky tomu se FAP 200 stává perfektní tlakovou podložkou. TLAKOVÁ PODLOŽ ODOLNÝ CHEMIKÁLIÍM Technické parametry Hmotnost 1,1kg Rozměry 200 x 200 x 40mm Zatížení 320kN

12

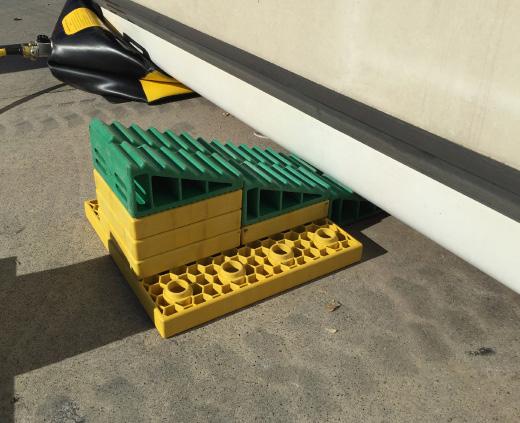

13 MULTIBLOX FAP 400 VELKÁ PODKLÁDACÍ DESKA PRO PODPORU A ZAJIŠTĚNÍ STABILITY VELKÝ A SNADNO odkládací deska FAP 400 nabízí širokou škálu možností podpory. Může být použita ce spojení s hydraulickými rozpínáky, válci, zvedacími vaky a nastavovacími žebříky. Lze také použít jako základnu pro rozložení vyvíjeného tlaku. Deska je velice lehká a nabízí extrémně snadné použití. Otvory mohou být použity pro zajištění desky proti dalšímu pohybu - ukotvení k povrchu. V kombinaci s klíny FSK 200 a FAP 200 je tato velká podkládací deska ideální pro zajištění těžkých předmětů, vozidel, aj. VÝŘEZY PRO ČEPY VODIVÝ Technické parametry Hmotnost 2,2kg Rozměry 400 x 400 x 40mm Zatížení 1000kN

14 ZUBEHÖR MULTIBLOX FCD 200 SB SPOJOVACÍ DESKA PRO DÍLY SE STEJNÝM PROFILEM Spojovací deska FCD 200 SB se užívá vždy, když potřebujeme spojit dvě další desky se stejným profilem. Například pro propojení FST 200 a stupňového klínu FSK 200. Systémy MULTIBLOX SET jsou dodávány také s protiskluznou deskou, kterou jednoduše nasadíte na FCD 200 SB a propojíte s dalšímy částmi systému. MULTIBLOX FCP 200 SL SPOJOVACÍ DESKA PRO POPULÁRNÍ SYSTÉMY FCP 200 SL je spojovací deskou umožňující kombinované použití MULTIBLOXu společně s populárními stabilizačními systémy jakým jsou STAB-LOCK od Weber Rescue Systems nebo systému Zumro, který je České republice velice rozšířený.

15 MULTIBLOX ANTI-SLIP MAT ZAJIŠTĚNÍ A STABILIZACE NA KLUZKÉM POVRCHU Mnohdy je stabilizace na kluzkých površích obrovským problémem a již samotné zajištění protiskluznosti zajišťovaného předmětu může představovat dostatečnou stabilizaci. Materiál této desky se plně přizpůsobí podkladu a zajišťuje dokonalou protiskluznost například na dlažbě nebo průmyslových podlahách. MULTIBLOX SET-München VOLITELNĚ DODÁVÁNO V TRANSPORTNÍM BOXU 2x FST200 Stabilizační systém pro zvedání 4x FSK200 Stupňovitý klín 2x Protiskluzná podložka 20 x 20cm 4x FCD 200 SB Spojovací deska 6x FAP 200 Podkládací deska 2x FAP 400 Podkládací deska
