1 Projekt realizovaný na SPŠ Nové Město nad Metují s finanční podporou v Operačním programu Vzdělávání pro konkurenceschopnost Královéhradeckého kraje Modul 03 - TP ing.jan Šritr ing.jan Šritr 2 1

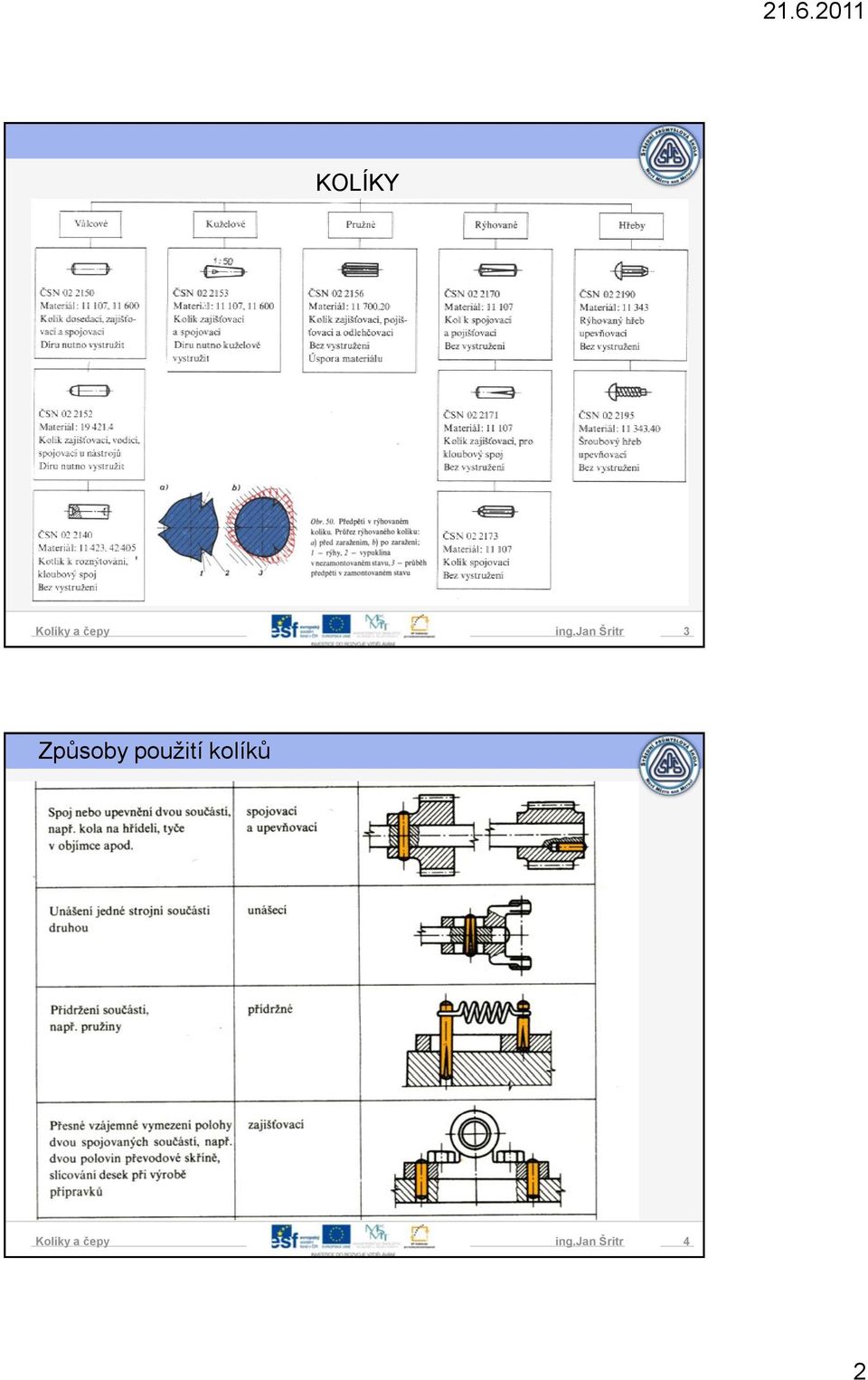

2 KOLÍKY ing.jan Šritr 3 Způsoby použití kolíků ing.jan Šritr 4 2

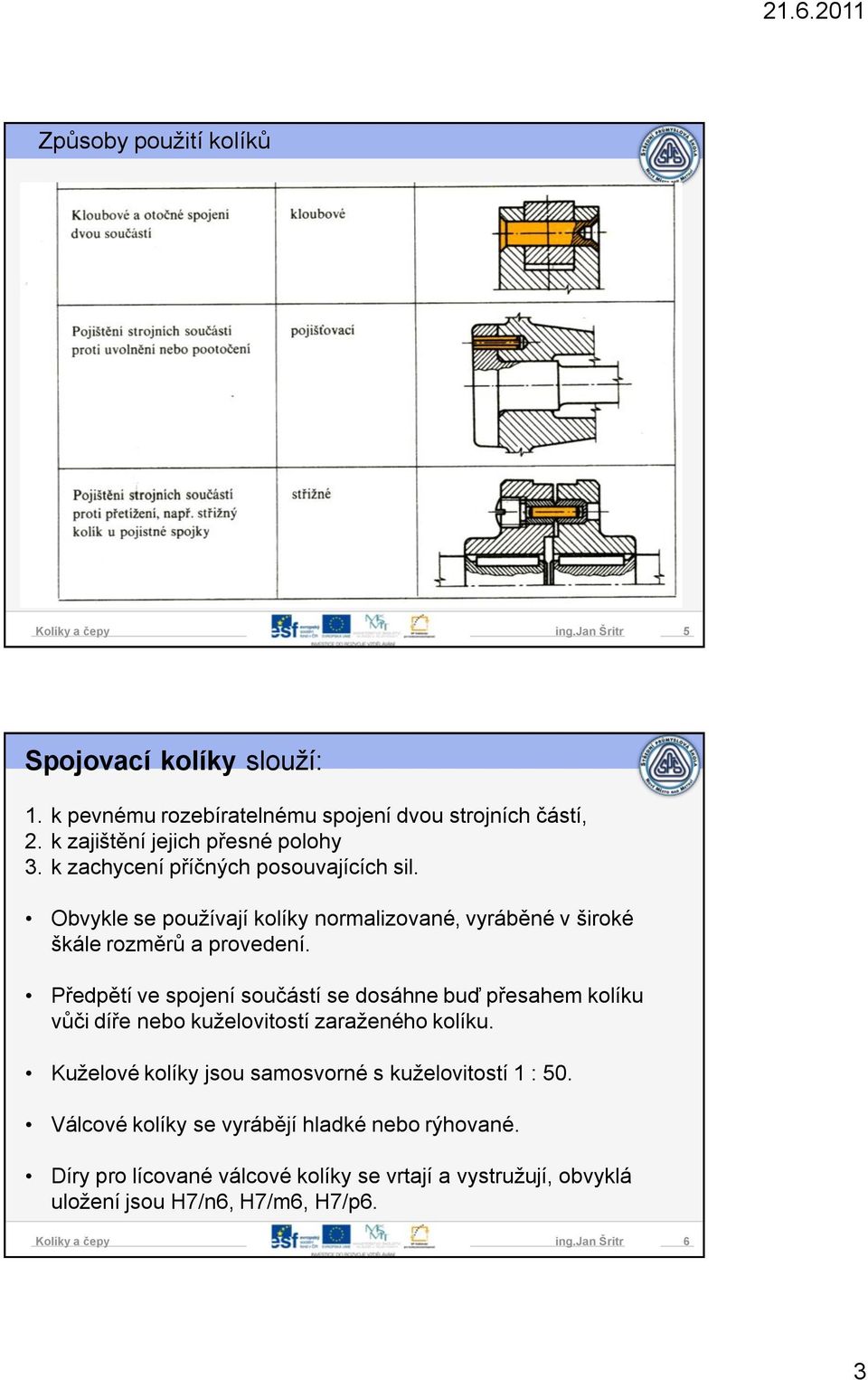

3 Způsoby použití kolíků ing.jan Šritr 5 Spojovací kolíky slouží: 1. k pevnému rozebíratelnému spojení dvou strojních částí, 2. k zajištění jejich přesné polohy 3. k zachycení příčných posouvajících sil. Obvykle se používají kolíky normalizované, vyráběné v široké škále rozměrů a provedení. Předpětí ve spojení součástí se dosáhne buď přesahem kolíku vůči díře nebo kuželovitostí zaraženého kolíku. Kuželové kolíky jsou samosvorné s kuželovitostí 1 : 50. Válcové kolíky se vyrábějí hladké nebo rýhované. Díry pro lícované válcové kolíky se vrtají a vystružují, obvyklá uložení jsou H7/n6, H7/m6, H7/p6. ing.jan Šritr 6 3

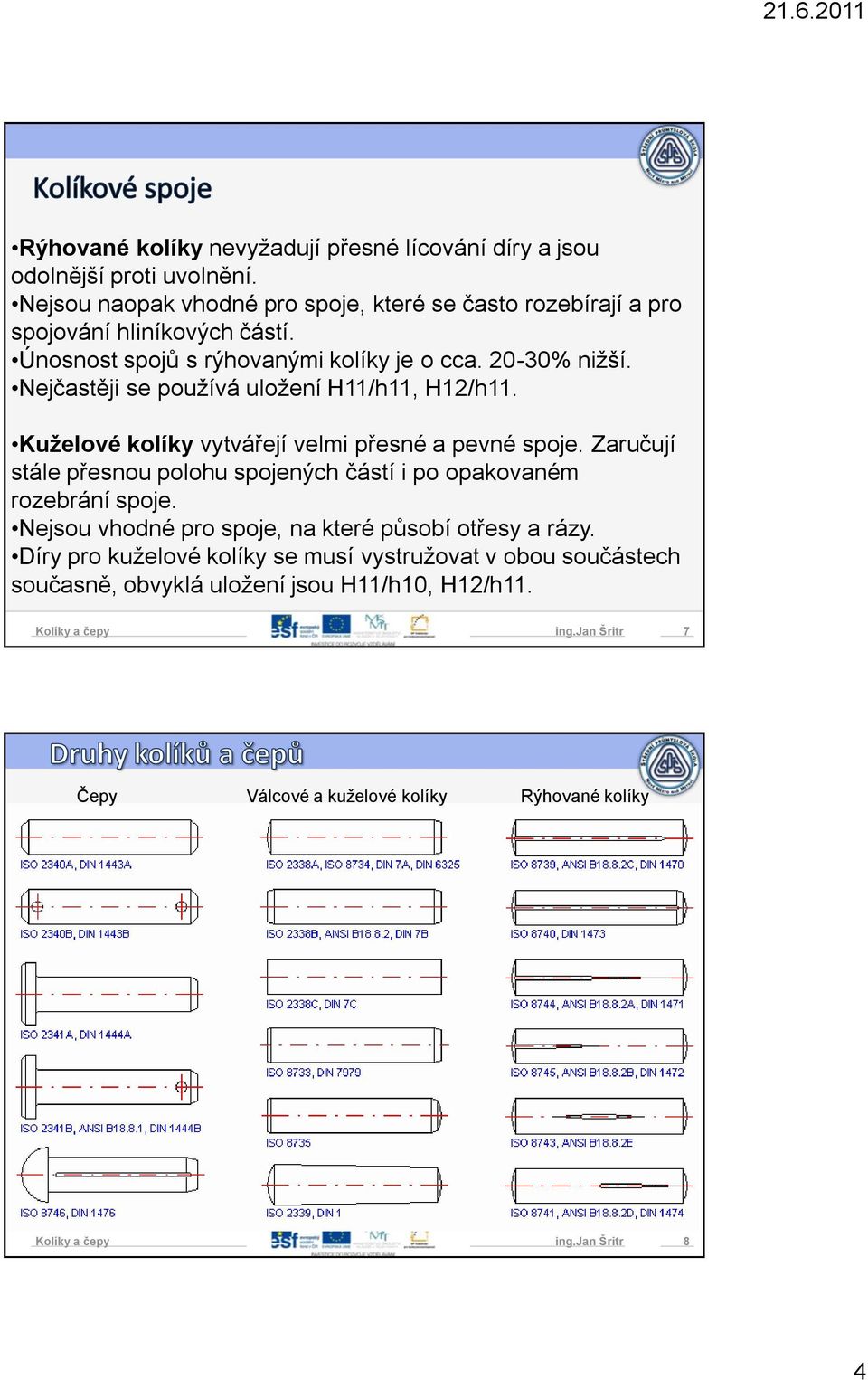

4 Rýhované kolíky nevyžadují přesné lícování díry a jsou odolnější proti uvolnění. Nejsou naopak vhodné pro spoje, které se často rozebírají a pro spojování hliníkových částí. Únosnost spojů s rýhovanými kolíky je o cca % nižší. Nejčastěji se používá uložení H11/h11, H12/h11. Kuželové kolíky vytvářejí velmi přesné a pevné spoje. Zaručují stále přesnou polohu spojených částí i po opakovaném rozebrání spoje. Nejsou vhodné pro spoje, na které působí otřesy a rázy. Díry pro kuželové kolíky se musí vystružovat v obou součástech současně, obvyklá uložení jsou H11/h10, H12/h11. ing.jan Šritr 7 Čepy Válcové a kuželové kolíky Rýhované kolíky ing.jan Šritr 8 4

5 PRUŽNÝ KOLÍK ing.jan Šritr 9 DIN 1473, ISO 8740, ČSN Rýhovaný kolík s půlkulatou hlavou, pozinkovaný 2x4mm kuželový rýhovaný kolík 5x35mm DIN1471 ing.jan Šritr 10 5

6 Zatížení příčnou silou ohybem. Spoj se kontroluje na otlačení stykových ploch a ohyb kolíku. Ohybové napětí kolíku: Otlačení: kde: M b... ohybový moment [Nmm] W b... modul průřezu v ohybu [mm 3 ] P b... otlačení od ohybu [MPa] P p... otlačení od tlaku [MPa] F... působící síla [N] s... tloušťka desky [mm] h... rameno síly [mm] d... průměr kolíku [mm] K Sb, K Sp... provozní koeficient ing.jan Šritr 11 Smykové napětí kolíku: Tlak ve spodní desce: Tlak v horní desce: kde: F... působící síla [N] s 1... tloušťka spodní desky [mm] s 2... tloušťka horní desky [mm] d... průměr kolíku [mm] i... počet kolíků ve spoji K L... koeficient rozložení zatížení K Sb, K Sp... provozní koeficient ing.jan Šritr 12 6

7 Zatížení příčnou silou smykem. Spoj se kontroluje na otlačení stykových ploch a smyk kolíku. Doporučené rozměry spoje: d ( ) D D 1 ( ) D - pro ocelový náboj D 1 (2.5) D - pro náboj z šedé litiny Smykové napětí kolíku: kde: F... působící síla [N] D... průměr táhla [mm] D 1... průměr objímky [mm] d... průměr kolíku [mm] i... počet kolíků ve spoji K L... koeficient rozložení zatížení K Sb, K Sp... provozní koeficient Tlak v táhle: Tlak v objímce: ing.jan Šritr 13 Zatížení kroutícím momentem. Spoj se kontroluje na otlačení stykových ploch, smyk kolíku a kroucení hřídele. Smykové napětí kolíku: Doporučené rozměry spoje: d» ( ) D D1» ( ) D - pro ocelový náboj D1» (2.5) D - pro náboj z šedé litiny Tlak v hřídeli: Tlak v náboji: Napětí hřídele v krutu: kde: T... kroutící moment (M k ) [Nmm] D... průměr hřídele [mm] D 1... průměr náboje [mm] d... průměr kolíku [mm] K Sb, K Sp... provozní koeficient ing.jan Šritr 14 7

8 Zatížení kroutícím momentem.. Spoj se kontroluje na otlačení stykových ploch, smyk kolíku a kroucení hřídele. Smykové napětí kolíku: Doporučené rozměry spoje: d» ( ) D Lf» ( ) D D1» ( ) D - pro ocelový náboj D1» (2.5) D - pro náboj z šedé litiny Tlak v hřídeli a náboji: Napětí hřídele v krutu: kde T... kroutící moment [Nmm] D... průměr hřídele [mm] D 1... průměr náboje [mm] d... průměr kolíku [mm] L f... funkční délka kolíku [mm] i... počet kolíků ve spoji K L... koeficient rozložení zatížení K Sb, K Sp... provozní koeficient ing.jan Šritr 15 Koeficient rozložení zatížení (K L ) Vlivem výrobních a montážních nepřesností, nemusí být u spojů s více kolíky vždy dosaženo rovnoměrného rozložení zatížení mezi všechny kolíky. Skutečná nosná plocha spoje je pak nižší než nosná plocha stanovená teoreticky. Poměr mezi teoretickou a skutečnou nosnou plochou spoje je definován koeficientem rozložení zatížení. S ohledem na provedení spoje, přesnost uložení a počet kolíků se velikost koeficientu udává v rozmezí 0.5 až 1. Provozní koeficient (tlak) (K Sp ) Vyjadřuje celkový vliv výrobních a provozních parametrů na snížení únosnosti spoje z hlediska přípustného otlačení stykových ploch. Jeho velikost závisí na typu kolíku a charakteru zatížení spoje. S ohledem na zmíněné parametry jsou v literatuře uváděny hodnoty koeficientu v rozmezí 1 až 3. Provozní koeficient (ohyb, smyk) (K Sb ) Vyjadřuje celkový vliv výrobních a provozních parametrů na snížení únosnosti kolíku namáhaného smykem resp. ohybem. Jeho velikost závisí na typu kolíku a charakteru zatížení spoje. S ohledem na zmíněné parametry jsou v literatuře uváděny hodnoty koeficientu v rozmezí 1 až 3. ing.jan Šritr 16 8

9 ing.jan Šritr 17 ing.jan Šritr 18 9

10 Ohybové napětí čepu: Zatížení příčnou silou ohybem. Spoj se kontroluje na otlačení stykových ploch, ohyb a smyk čepu. Doporučené rozměry spoje: a» ( ) d b» ( ) a l» ( ) d D» (2.5) d - pro ocel D» (3.5) d - pro šedou litinu Smykové napětí čepu: Tlak v táhle: Tlak ve vidlici: kde: M b... ohybový moment [Nmm] W b... modul průřezu v ohybu [mm 3 ] F... působící síla [N] a... šířka táhla [mm] b... šířka vidlice [mm] d... průměr čepu [mm] K Sb, K Sp... provozní koeficient ing.jan Šritr 19 Čepy s hlavou a otvorem pro závlačku Čepy s pružným zajišťovacím kroužkem Válcové čepy v různém provedení Pístní čepy ing.jan Šritr 20 10

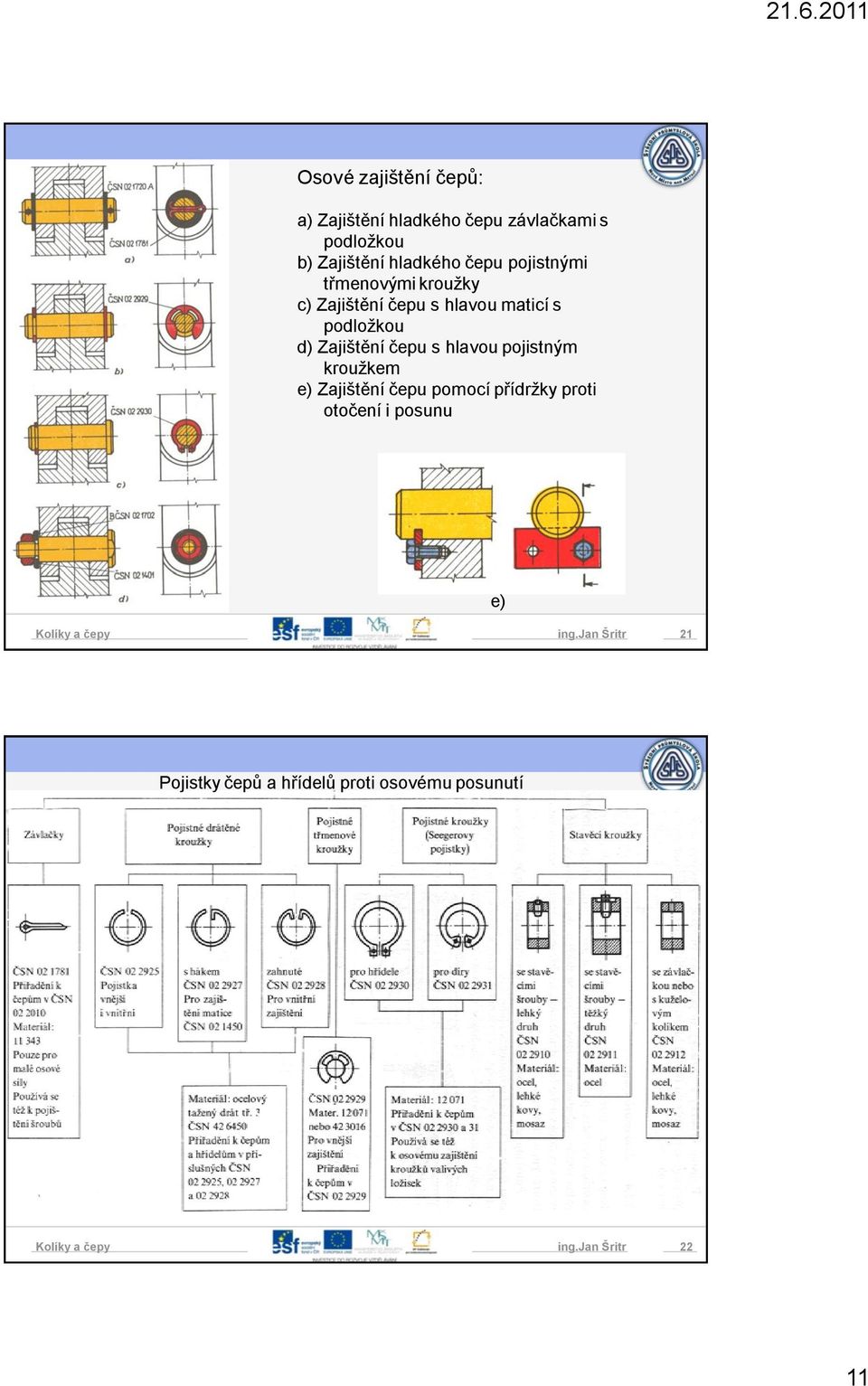

11 Osové zajištění čepů: a) Zajištění hladkého čepu závlačkami s podložkou b) Zajištění hladkého čepu pojistnými třmenovými kroužky c) Zajištění čepu s hlavou maticí s podložkou d) Zajištění čepu s hlavou pojistným kroužkem e) Zajištění čepu pomocí přídržky proti otočení i posunu e) ing.jan Šritr 21 Pojistky čepů a hřídelů proti osovému posunutí ing.jan Šritr 22 11

12 ing.jan Šritr 23 12
