Spoje stropy Deckenanschlüsse.
|
|
- Ludvík Kadlec
- před 8 lety
- Počet zobrazení:
Transkript
1 CZ D Spoje stropy Deckenanschlüsse II
2 SKLADBY KONSTRUKCÍ / Strukturaufbau II FASÁDNÍ OMÍTKA / Putz. DŘEVOVLÁKNITÁ DESKA (λ = 0,0 W/mK, q = 90 kg/m) (STEICOprotect TYP L) / Holzfaserplatte //MINERÁLNÍ IZOLACE (λ = 0,00 W/mK, q = 00 kg/m) (ISOVER - TF PROFI) / Mineraldämmung. MASIVNÍ DŘEVĚNÁ STĚNA / Massivholzwand. STROP NOVATOP ELEMENT / Decke. VÍCEVRSTVÁ DESKA SWP / Mehrschichtplatte. DŘEVOVLÁKNITÁ DESKA (λ = 0,00 W/mK, q = 0 kg/m) (STEICOflex) / Holzfaserplatte 7. ÚHELNÍK BMF / Winkel HŘEBÍK KONVEXNÍ, VRUT / Konvexnagel, Holzschraube 8. VZDUCHOTĚSNÉ PROVEDENÍ SPOJE / Luftdichte Verbindung 9. VRUT / Holzschraube SPOJ OBVODOVÉ STĚNY SE STROPEM KF Verbindung der Außenwand mit der Decke KF ND 00 7
3 II 0 KONSTRUKČNÍ DETAILY / Konstruktionsdetails FASÁDNÍ OMÍTKA / Putz. DŘEVOVLÁKNITÁ DESKA (λ =0,0 W/mK, q=90 kg/m) (STEICOprotect TYP L) / Holzfaserplatte //MINERÁLNÍ IZOLACE (λ =0,00 W/mK, q=00 kg/m) (ISOVER - TF PROFI) / Mineraldämmung. MASIVNÍ DŘEVĚNÁ STĚNA / Massivholzwand. STROP NOVATOP ELEMENT / Decke. HŘEBÍK / Nagel. DŘEVOVLÁKNITÁ DESKA (λ =0,00 W/mK, q=0 kg/m) (STEICOflex) / Holzfaserplatte 7. ÚHELNÍK BMF / Winkel HŘEBÍK KONVEXNÍ, VRUT / Konvexnagel, Holzschraube 8. VZDUCHOTĚSNÉ PROVEDENÍ SPOJE / Luftdichte Verbindung 9. VRUT / Holzschraube ND 0 SPOJ OBVODOVÉ STĚNY SE STROPEM KF Verbindung der Außenwand mit der Decke KF 8
4 KONSTRUKČNÍ DETAILY / Konstruktionsdetails II 0. BETONOVÝ ZÁKLAD / Betonfundament. VZDUCHOTĚSNÁ PÁSKA / Luftdichtes Band. MASIVNÍ DŘEVĚNÁ STĚNA / Massivholzwand. STROP NOVATOP ELEMENT/ Decke VZDUCHOTĚSNÉ PROVEDENÍ SPOJE SOLID-ELEMENT-SOLID Luftdichte Verbindung SOLID-ELEMENT-SOLID ND 0 9
5 II 0 KONSTRUKČNÍ DETAILY / Konstruktionsdetails 7. FASÁDNÍ OMÍTKA / Putz. DŘEVOVLÁKNITÁ DESKA (λ =0,0 W/mK, q=90 kg/m) (STEICOprotect TYP L) / Holzfaserplatte //MINERÁLNÍ IZOLACE (λ =0,00 W/mK, q=00 kg/m) (ISOVER - TF PROFI) / MIneraldämmung. MASIVNÍ DŘEVĚNÁ STĚNA / Massivholzwand. STROP NOVATOP ELEMENT / Decke. DŘEVOVLÁKNITÁ DESKA (λ =0,00 W/mK, q=0 kg/m) (STEICOflex) / Holzfaserplatte. VZDUCHOTĚSNÉ PROVEDENÍ SPOJE / Luftdichte Verbindung 7. VRUT / Holzschraube ND 0 SPOJ OBVODOVÉ STĚNY S PŘESAZENÝM STROPEM Verbindung der Auβenwand mit versetzter Decke 0
6 KONSTRUKČNÍ DETAILY / Konstruktionsdetails II 0 min 0 mm min 0 mm. MONTÁŽNÍ OTVOR / Montageöffnung. SVORNÍK / Verbinder. STROP NOVATOP ELEMENT / Decke. MASIVNÍ DŘEVĚNÁ STĚNA / Massivholzwand. VZDUCHOTĚSNÉ PROVEDENÍ SPOJE / Luftdichte Verbindung. VRUT / Holzschraube ULOŽENÍ DVOU ELEMENTŮ NA VNITŘNÍ NOSNÉ STĚNĚ Auflage zweier Elemente auf tragender Innenwand ND 0
7 II 0 KONSTRUKČNÍ DETAILY / Konstruktionsdetails. HŘEBÍK, VRUT / Nagel, Holzschraube. IZOLACE PODÉLNÉHO SPOJE / Isolierung der Längsverbindung. VZDUCHOTĚSNÁ PÁSKA / Luftdichtes Band. PROTIPOŽÁRNÍ PÁSKA / Brandschutzband. STROP NOVATOP ELEMENT / Decke ND 0 ŠÍŘKOVÉ NAPOJENÍ ELEMENTŮ (S VŮLÍ NAHOŘE, DOLE) Breiten- Verbindung der Elemente (mit Schlitz oben, unten)

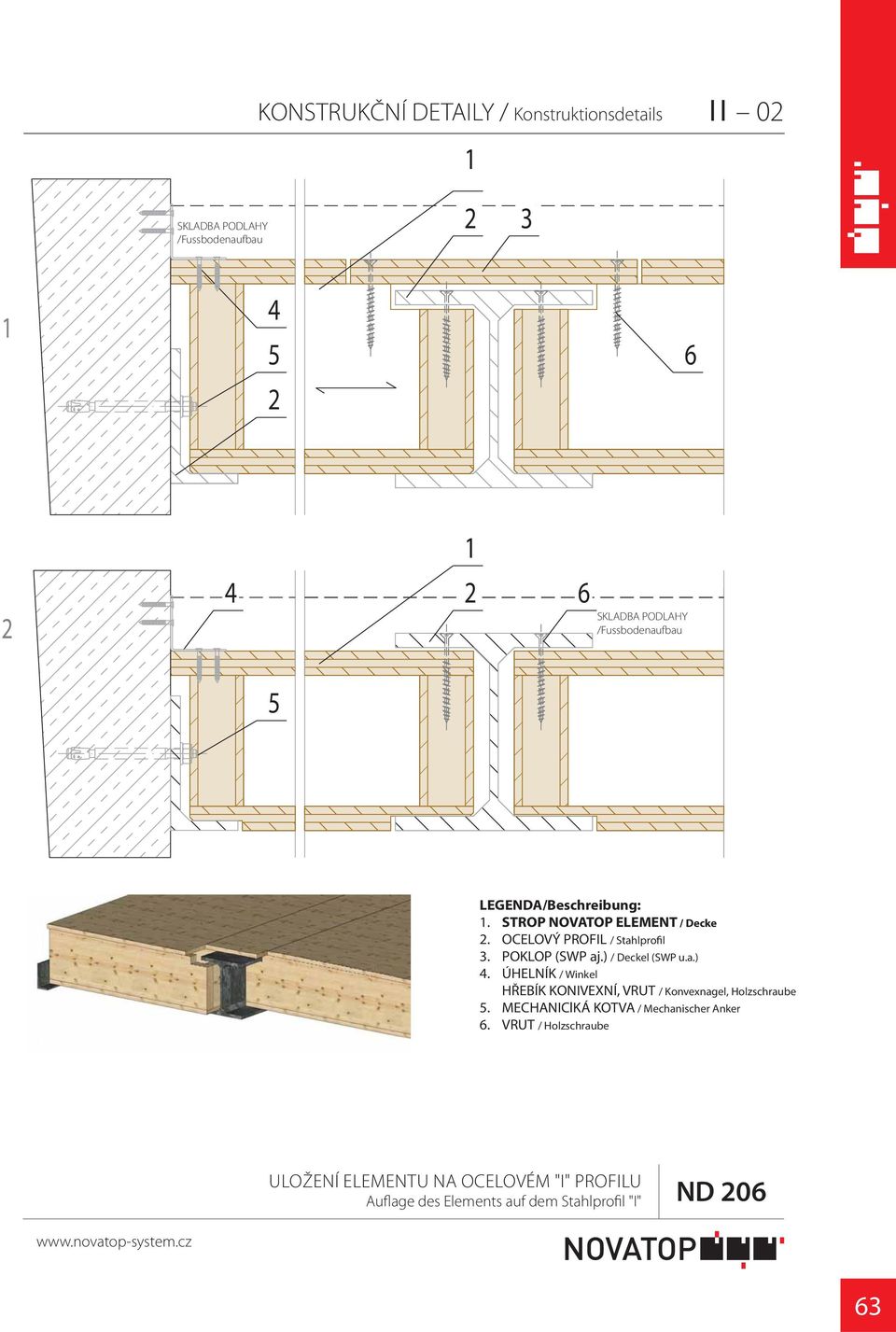

8 KONSTRUKČNÍ DETAILY / Konstruktionsdetails II 0. STROP NOVATOP ELEMENT / Decke. OCELOVÝ PROFIL / Stahlprofil. POKLOP (SWP aj.) / Deckel (SWP u.a.). ÚHELNÍK / Winkel HŘEBÍK KONIVEXNÍ, VRUT / Konvexnagel, Holzschraube. MECHANIClKÁ KOTVA / Mechanischer Anker. VRUT / Holzschraube ULOŽENÍ ELEMENTU NA OCELOVÉM "I" PROFILU Auflage des Elements auf dem Stahlprofil "I" ND 0
9 II 0 KONSTRUKČNÍ DETAILY / Konstruktionsdetails 7. STROP NOVATOP ELEMENT / Decke. OCELOVÝ PROFIL / Stahlprofil. POKLOP (SWP aj.) / Deckel (SWP u.a.). ÚHELNÍK / Winkel HŘEBÍK KONVEXNÍ, VRUT / Konvexnagel, Holzschraube. MECHANIClKÁ KOTVA / Mechanischer Anker. VRUT / Holzschraube 7. "Z"PROFIL / "Z" Profil ND 07 ULOŽENÍ ELEMENTU NA OCELOVÉM "I" PROFILU (POHLEDOVÉ PROVEDENÍ) Auflage des Elements auf dem Stahlprofil "I" (sichtbare Durchführung)
10 KONSTRUKČNÍ DETAILY / Konstruktionsdetails II 0. STROP NOVATOP ELEMENT / Decke. DŘEVĚNÝ PROFILOVANÝ HRANOL / Profilierter Holzbalken. VRUT / Holzschraube. MECHANICKÁ KOTVA / Mechanischer Anker ULOŽENÍ ELEMENTU NA DŘEVĚNÝ PROFILOVANÝ HRANOL Auflage des Elements auf dem profilierter Holzbalken ND 08
11 II 0 KONSTRUKČNÍ DETAILY / Konstruktionsdetails. MASIVNÍ DŘEVĚNÁ STĚNA / Massivholzwand. STROP NOVATOP ELEMENT / Decke. PODKLADNÍ HRANOL / Trägerbalken. HYDROIZOLACE / Feuchtigkeitsabdichtung. BETONOVÝ VĚNEC / Fundament. MECHANICKÁ KOTVA / Mechanischer Anker 7. TEPELNÁ IZOLACE / Wärmedämmung 8. VZDUCHOTĚSNÉ PROVEDENÍ SPOJE / Luftdichte Verbindung Skladba SKLADBA podlahy PODLAHY / Fussboden- Zusammensetzung Skladba SKLADBA podlahy PODLAHY / Fussboden- Zusammensetzung ND 09 ULOŽENÍ NA SPODNÍ ZDĚNOU STAVBU NOVATOP ELEMENT Aulage auf dem unteren Ziegelbau NOVATOP ELEMENT
12 KONSTRUKČNÍ DETAILY / Konstruktionsdetails II 0. MASIVNÍ DŘEVĚNÁ STĚNA / Massivholzwand. STROP NOVATOP OPEN / Decke. HYDROIZOLACE / Feuchtigkeitsabdichtung. BETONOVÝ VĚNEC / Fundament. MECHANICKÁ KOTVA / Mechanischer Anker. TEPELNÁ IZOLACE / Wärmedämmung 7. VZDUCHOTĚSNÉ PROVEDENÍ SPOJE / Luftdichte Verbindung Skladba SKLADBA podlahy PODLAHY / Fussboden- Zusammensetzung NOVATOP OPEN 7 ULOŽENÍ NA SPODNÍ ZDĚNOU STAVBU NOVATOP OPEN Aulage auf dem unteren Ziegelbau NOVATOP OPEN ND 0 7
