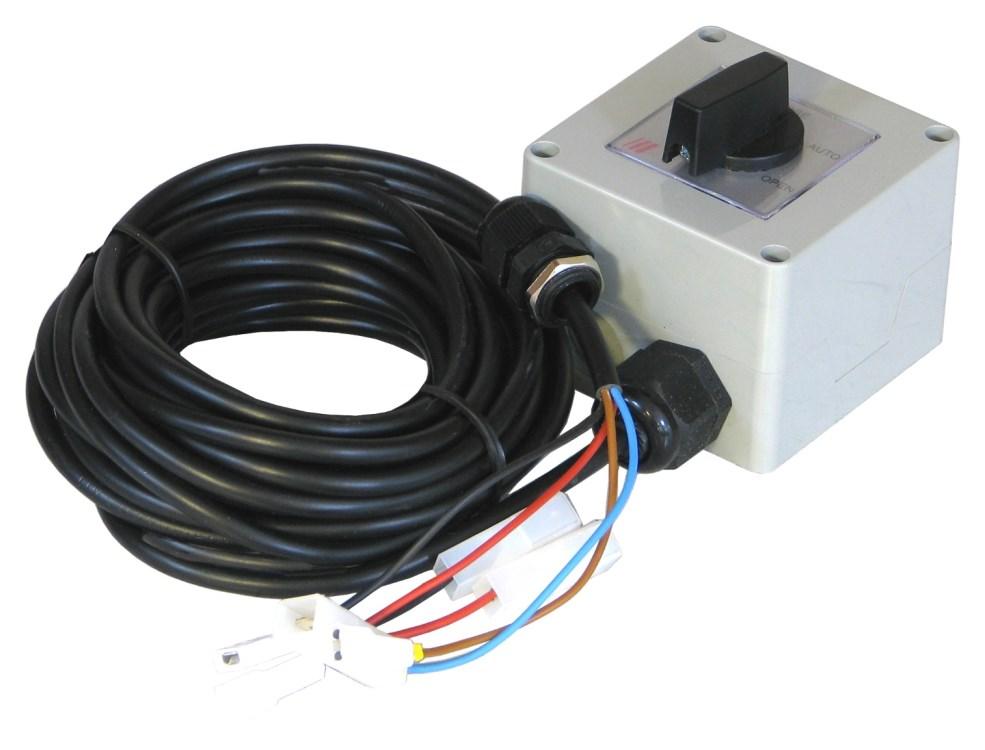

INSTALACE DÁLKOVÉHO OVLADAČE

Transkript

1 INSTALACE DÁLKOVÉHO OVLADAČE

2 VŠEOBECNÉ BEZPEČNOSTNÍ PŘEDPISY Tento PROGRAMOVATELNÝ EL. KULOVÝ KOHOUT byl konstruován a vyroben k NAPROGRAMOVÁNÍ UZAVŘENÍ A OTEVŘENÍ STALČENÉHO VZDUCHU a jakékoliv jiné využití je považováno za nevhodné. Firma odmítá nést jakoukoliv zodpovědnost za škody nebo nehody způsobené nesprávným použitím el. kulového kohoutu nebo nedodržením předpisů týkajících se bezpečnosti. Jakýkoliv zásah nebo jakákoliv úprava na zařízení, která nebyla předem schválena výrobcem, zbavuje výrobce odpovědnosti za škody způsobené nebo ovlivněné těmito zásahy či úpravami. VŠEOBECNÉ INFORMACE Tento návod představuje nedílnou součást výrobku, ke kterému byl přiložen, a musí být uchován pro budoucí potřebu. Pozorně si přečtěte upozornění a pokyny obsažené v tomto návodu před tím, než přistoupíte k instalaci, uvedení do chodu, seřízení nebo údržbě. Tento návod obsahuje důležité informace týkající se BEZPEČNOSTI PROVOZU a ÚDRŽBY. Kulový kohout musí být používán jen pracovníkem s odpovídající kvalifikací, tím je zaručen bezpečný provoz zařízení a jeho správná údržba. Informace uvedené v tomto návodu jsou nezbytné pro správné využití el. kulového kohoutu a doplňují informace, které představují běžný standard technických znalostí pracovníků. Bezpečnostní normy uvedené v tomto návodu doplňují bezpečnostní normy platné v zemi, kde je výrobek používán. S těmito normami musí být pracovníci dobře obeznámeni a je jejich povinností tyto normy dodržovat. Pokud potřebujete další informace nebo musíte řešit zvláštní problémy, obraťte se na autorizovaná střediska technického servisu a údržby výrobku. 2

3 3

4 POKYNY K INSTALACI PRO KULOVÝ KOHOUT HNĚDÝ MODRÝM

5 POKYNY K INSTALACI PRO KULOVÝ KOHOUT Rozbalte produkt a vizuálně zkontrolujte, zda nedošlo k jeho poškození. 1.2 Odtlakujte systém a vypněte napájení! 1.3 Odšroubujte všechny čtyři srouby krytu kulového kohoutu. 1.4 Pomocí 19mm klíče odšroubujte kabelové průchodky. 1.5 Zasuňte dálkový kabel přes otvor v kabelové průchodce. Poznámka: Hex matice musí být na vnitřní straně utáhnuta kabelovou průchodkou! 1.6 Odstraňte poslední tři kabely ( bod 3 = červená, bod 4 = černá, bod 5= hnědá 1.7 Připojte červený kabel spínače s červeným kabelem časovače. 1.8 Umístěte červené kabely zpět k bodu Připojte černý kabel spínače s černým kabelem časovače Umístěte černé kabely zpět k bodu Připojte hnědý kabel spínače s modrým kabelem časovače Umístěte hnědý kabel ovládání zpět k bodu 5. Bodu 1 Bodu 2 Bodu 3 Bodu 4 Bodu 5 HNĚDÝ MODRÝ + ČERNÝ+ČERNÝ HNĚDÝ 1.13 Pomocí 19mm klíče přišroubujte kabelové průchodky Přišroubujte všechny čtyři srouby krytu kulového kohoutu Použijte dálkový ovladač k otvření a zavření zařízení Nastavte ovladač do polohy AUTO, abyse zařízení otevíralo a zavíralo podle napragramovaného času. POZNÁKA: Indikátor stavu kulového kuhoutu na displeji ( nebo ) se při použítí ovladače nezmění. 5

6 POKYNY K INSTALACI PRO KULOVÝ KOHOUT HNĚDÝ MODRÝM

7 POKYNY K INSTALACI PRO KULOVÝ KOHOUT Rozbalte produkt a vizuálně zkontrolujte, zda nedošlo k jeho poškození. 2.2 Odtlakujte systém a vypněte napájení! 2.3 Odšroubujte všechny čtyři srouby krytu kulového kohoutu. 2.4 Pomocí 19mm klíče odšroubujte kabelové průchodky. 2.5 Zasuňte dálkový kabel přes otvor v kabelové průchodce. Poznámka: Hex matice musí být na vnitřní straně utáhnuta kabelovou průchodkou! 2.6 Odstraňte poslední tři kabely ( bod 3 = černá, bod 4 = červená, bod 5= hnědá 2.7 Připojte červený kabel spínače s černým kabelem časovače. 2.8 Umístěte červený + černý kabel zpět k bodu Připojte černý kabel spínače s červeným kabelem časovače Umístěte černý + červený kabel zpět k bodu Připojte hnědý kabel spínače s modrým kabelem časovače Umístěte hnědý kabel ovládání zpět k bodu 5. Bodu 1 Bodu 2 Bodu 3 Bodu 4 Bodu 5 Point HNĚDÝ 1. MODRÝ 2. + ČERNÝ ČERNÝ 4. + HNĚDÝ 2.13 Pomocí 19mm klíče přišroubujte kabelové průchodky Přišroubujte všechny čtyři srouby krytu kulového kohoutu Použijte dálkový ovladač k otvření a zavření zařízení Nastavte ovladač do polohy AUTO, abyse zařízení otevíralo a zavíralo podle napragramovaného času. POZNÁKA: Indikátor stavu kulového kuhoutu na displeji ( nebo ) se při použítí ovladače nezmění. 7

8 ROZMĚRY (mm) DEUTCH 8
