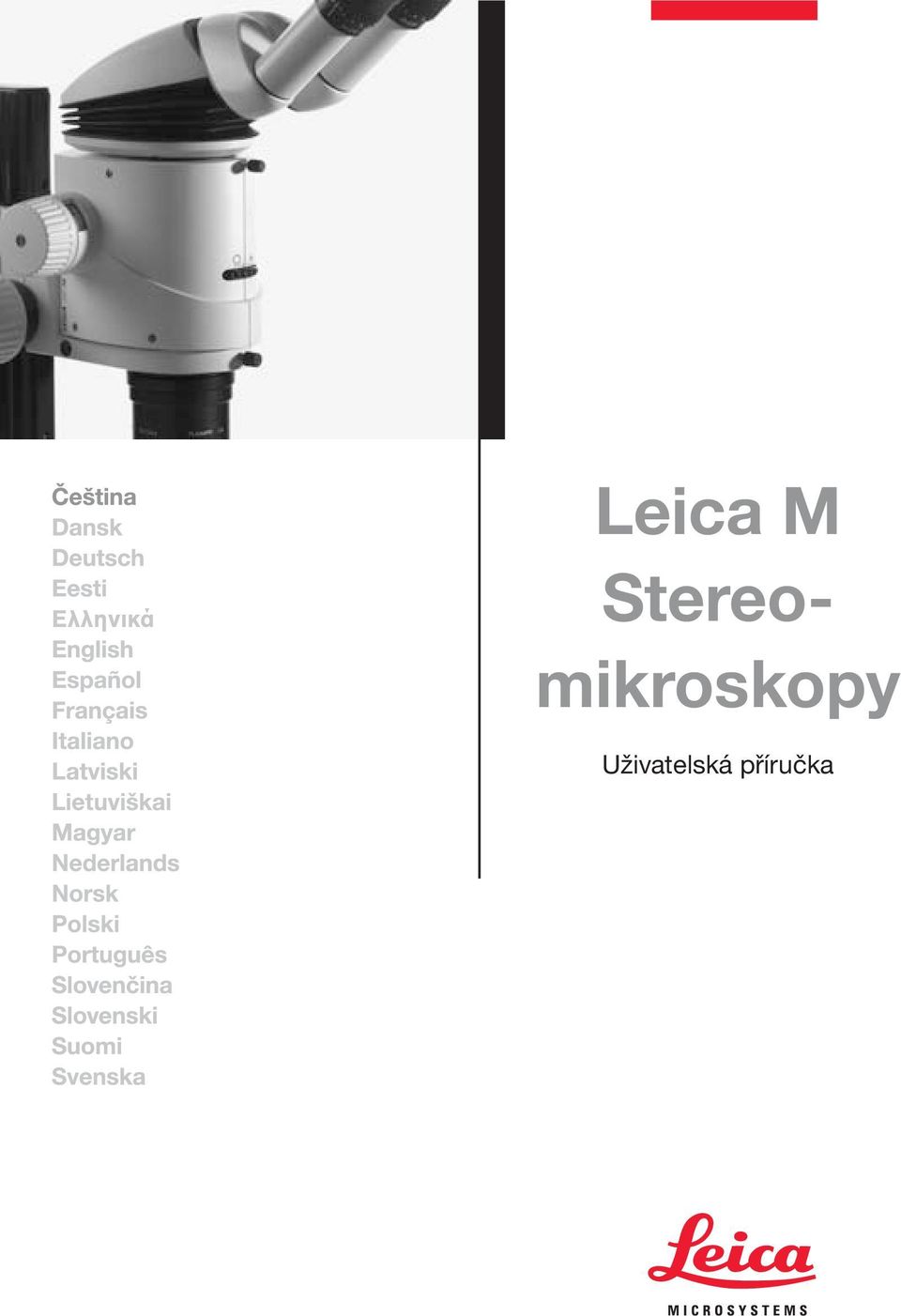

1 Leica M Stereomikroskopy Uživatelská příručka

2

3 Vážený uživateli Uživatelská příručka Děkujeme, že jste si vybral náš výrobek. Doufáme, že vychutnáte a oceníte kvalitu a výkon výrobků Leica Microsystems. Při vývoji našeho přístroje jsme kladli velký důraz na jednoduché, intuitivní ovládání. Abyste však dokázali využívat všech předností svého nového stereomikroskopu, prostudujte si, prosím, důkladně tuto uživatelskou příručku. Budete-li mít nějaké dotazy, obraťte se, prosím, na místního zástupce značky Leica. Adresu nejbližšího místního zástupce, a rovněž cenné informace o výrobcích a službách firmy Leica Microsystems, najdete na naší domovské stránce na adrese Jsme vám ochotně k dispozici. Na zákaznické služby klademe velký důraz. A to nejen před prodejem, nýbrž také později. Leica Microsystems (Switzerland) Ltd Stereo & Macroscope Systems K přístroji je přiložena tištěná uživatelská příručka v angličtině. Další jazykové verze a informace lze nalézt na interaktivním CD-ROM. Uživatelské příručky a aktualizace si můžete stáhnout i z naší domovské stránky na adrese V této uživatelské příručce naleznete vysvětlení bezpečnostních předpisů, popis sestavení, ovládání a příslušenství stereomikroskopů Leica MS5, MZ6, MZ75, MZ95, MZ125, MZ16, MZ16 A a MZ16 FA (nakolik se shodují). Speciální funkce automatizovaných stereomikroskopů Leica MZ16 A a MZ16 FA najdete v samostatných uživatelských příručkách. Stereomikroskop Leica M - uživatelská příručka 3

4 Obsah Strana Přehled Bezpečnostní koncepce Symboly Ovládací prvky a funkce Použití Změna zvětšení Ergonomie Rozteč očí Výstupní pupila Kontakt oka, náočnice Zaostřování Držák mikroskopu: stereoskopické a axiální pozorování Dioptrická nastavení Sestavení Přehled: součásti Stojan Profilový sloupek pro osvětlovací a prosvětlovací stojany Prosvětlovací stojan, světlé pozadí, 20W Prosvětlovací stojan, světlé a tmavé pozadí Prosvětlovací stojan HL Stojan s otočným ramenem ESD Stojany s velkým otočným ramenem a svěrkou pro upevnění na stůl Držák optiky, optické příslušenství Distanční kroužky, kombinace objektivů Držák mikroskopu Držák optiky Binokulární trubice, optické příslušenství Revolverový objektiv (MZ16 a MZ16 A) Stereomikroskopy Leica M - uživatelská příručka

5 Strana Osvětlení Transformátory Osvětlovací lampička 6V/10W Osvětlovací lampička 6V/20W Zdroje studeného světla Světlovod tvořený optickými vlákny Osvětlení LED Lampa (na síťové napájení) 25W Koaxiální osvětlení Téměř vertikální osvětlení Příslušenství Montáž tubusů jako součástí příslušenství Dvojitá irisová clona Kreslicí trubice, diskusní trubice Video/fototrubice: fotografování, video, TV, filmování, číslicové zobrazení Nástavec pro vertikální a šikmé pozorování Rastry Stolky, polarizace Speciální poznámky Tipy a triky: Co dělat, když Ošetřování a údržba Výpočet celkového zvětšení a průměru zorného pole Optická data pro MS5, MZ Optická data pro MZ75, MZ Optická data pro MZ125, MZ16, MZ16 A Rozměry Technické údaje elektronických zařízení Stereomikroskopy Leica M - uživatelská příručka 5

6 Bezpečnostní koncepce Všeobecné pokyny Použití v souladu se zamýšleným účelem Použití v rozporu se zamýšleným účelem Pracoviště Použití v místnostech chráněných proti elektrostatickému náboji (ESD - elektrostatický náboj) Použití v čistých místnostech Než začnete cokoliv dělat, přečtěte si uživatelskou příručku a bezpečnostní pokyny. Stereomikroskopy Leica MS5, MZ6, MZ75, MZ95, MZ125, MZ16 a MZ16 A jsou optické přístroje, které pro zlepšení vizualizace předmětů, jejich detailů a vzorků z technologické a přírodovědné oblasti používají zvětšení. Základní vybavení, které zahrnuje stojan a světelný zdroj, lze doplnit různými moduly na fotografování, TV snímání, společné pozorování ze dvou stanic a další aplikace. Použití přístroje jiným způsobem, než jaký je popsán v této uživatelské příručce, může vést k úrazům, k poruchám funkce a k poškození. Stereomikroskopy Leica MS5, MZ6, MZ75, MZ95, MZ125, MZ16 a MZ16 A nesmí být používány pro oční vyšetření a operace. Nezasouvejte jiné konektory. Nerozebírejte optický systém ani mechanické části, pokud nejsou v uživatelské příručce instrukce, že to máte udělat. Stereomikroskopy Leica MS5, MZ6, MZ75, MZ95, MZ125, MZ16 a MZ16 A jsou určeny hlavně pro použití v místnosti. Používá-li se stereomikroskop venku, chraňte jej před znečistěním a vlhkostí. Lampy a elektricky napájené stojany firmy Leica nesmí být používány venku. Držáky optiky MS5, MZ6, MZ75, MZ95, MZ125, MZ16 a MZ16 A, binokulární trubice, ErgoTube, ErgoWedge 5 25, stojan s otočným ramenem ESD a zdroje studeného světla Leica L2 a CLS jsou vyrobeny z materiálu odvádějícího elektrostatický náboj (povrchový odpor <10 11 ohm/jednotková plocha, vybíjecí doba <2 s, 1000V na 100V). Na držáku mikroskopu je zdířka pro připojení zemnicího kabelu 4mm. V podstavci stojanu s otočným ramenem jsou pro připojení zemnicího kabelu 4mm dvě zdířky. Stereomikroskopy řady Leica M lze bez problémů používat v čistých místnostech a lze je čistit tak, jak je popsáno na str. 60. Respektujte, prosím, následující zásady: Nečistěte stereomikroskop a příslušenství jinak, než je popsáno v této uživatelské příručce. Nepoužívejte nevhodné čisticí prostředky, chemikálie a techniky. Lakované povrchy a příslušenství s pryžovými díly, jako jsou ErgoTube 10 50, nikdy nečistěte chemicky. Mohlo by dojít k porušení jejich povrchu. Uvolněné částečky by pak mohly znečisťovat vzorky. Čistí-li zákazník naše přístroje chemicky bez našeho písemného souhlasu, činí tak na vlastní nebezpečí. Na požádání můžeme zpravidla nabídnout speciální čisticí roztoky. Některé výrobky lze modifikovat, nebo můžeme doporučit jiné příslušenství pro použití v čistých místnostech. 6 Stereomikroskopy Leica M bezpečnostní koncepce

7 Bezpečnostní předpisy Údržba Povinnosti osoby za přístroj zodpovědné Opravy smějí provádět pouze servisní technici vyškolení u firmy Leica. Smějí se používat pouze originální náhradní díly Leica. Zajistěte, aby si pracovníci, kteří přístroj používají, přečetli a aby pochopili tuto uživatelskou příručku a zvlášť bezpečnostní pokyny. Zajistěte, aby se stereomikroskopy Leica MS5, MZ6, MZ75, MZ95, MZ125, MZ16 a MZ16 A zacházeli, udržovali je a opravovali pouze autorizovaní a vyškolení pracovníci. Pracoviště vybavená stereomikroskopy usnadňují a zlepšují pozorování vzorků, ale kladou také velké nároky na oči a svalstvo uživatele. V závislosti na délce trvání nepřetržité činnosti může dlouhodobé používání mikroskopu vést až k astenopii (zraková ochablost) a k bolestem kosterního svalstva, takže je potřeba činit vhodná opatření, aby si oči odpočinuly a uvolnilo se svalové napětí: perfektní návrh pracoviště (viz str. 14), promyšlení náplně a postupu práce (častá změna činnosti). důkladné proškolení pracovníků zaměřené na ergonomické aspekty a organizaci práce. Cílem ergonomické koncepce optiky a výsledného řešení stereomikroskopů řady Leica M je snížení namáhání uživatele na nejmenší možnou míru. Přímý kontakt s okuláry se může stát potenciální přenosovou cestou bakteriální nebo virové infekce oka. Uživatel by měl být na toto potenciální riziko přenosu infekce upozorněn. Riziko lze minimalizovat používáním individuálních okulárů nebo nasaditelných náočnic (viz str. 16). Stereomikroskopy Leica M bezpečnostní předpisy 7

8 Elektrické komponenty Níže uvedené bezpečnostní předpisy se vztahují na následující komponenty: Prosvětlovací stojan, světlé pozadí, 20W (str. 24) Lampa (na síťové napájení) 25W (str. 47) Regulační transformátor 0 7V/40W (str. 38) Stupňový transformátor 4/5/6V (str. 39) Motorové zaostřování (separátní instrukce) Motorizovaný stereomikroskop Leica MZ16 A Kapaliny Síťové kabely Vedení kabelů Otevření krytu přístroje Napájecí zdroj Spojení Výměna žárovek Buďte opatrní při zacházení s kapalinami. Rozstříknou-li se na zařízení, mohou: způsobit, že se stereomikroskop a příslušenství dostanou pod napětí a zaviní tak úraz elektrickým proudem, poškodit zařízení. Pravidelně kontrolujte, zda není poškozen síťový kabel. Poškozené kabely mohou: přímo ohrozit životy a zdraví osob, způsobit, že se stereomikroskop a příslušenství dostanou pod napětí a zaviní tak úraz elektrickým proudem. Vedení kabelů věnujte vždy náležitou péči. Ujistěte se, že o ně nikdo nezakopne, ani se do nich nezamotá. Přístroj by se mohl překotit, spadnout, poškodit, mohl by poškodit další zařízení nebo někoho poranit. Elektrické komponenty smějí opravovat jen autorizovaní technici firmy Leica. Před odkrytováním zařízení odpojte napájecí kabel. Při dotyku vnitřních vodivých částí pod napětím můžete utrpět úraz elektrickým proudem. Přesvědčte se, že je na přístroji nastaveno správné napětí. Špatným nastavením může dojít k poškození přístroje. Při připojování jednotlivých elektrických komponent na výstupy transformátorů nesmíte překročit maximální dovolené zatížení; mohlo by dojít k poškození zařízení. Před výměnou žárovky odpojte síťový kabel. V žádném případě se nedotýkejte na vnitřní straně krytu lampy nebo prosvětlovacího stojanu, když je přístroj připojen k napájení. Před výměnou žárovky vyčkejte, dokud nevychladne, jinak byste si mohli spálit prsty. 8 Stereomikroskopy Leica M bezpečnostní předpisy

9 Vestavba do zařízení cizích výrobců Právní předpisy Likvidace Prohlášení o shodě s předpisy EU Při vestavbě do zařízení cizích výrobců je třeba dodržet následující zásady: Výrobce celého systému nebo pracovník uvádějící jej na trh je odpovědný za dodržení příslušných bezpečnostních předpisů, zákonů a směrnic. Dodržujte obecné i místní předpisy týkající se prevence úrazů a ochrany životního prostředí. Produkty, které jsou zde uvedeny, musí být likvidovány v souladu s příslušnými místními zákony a předpisy. Elektrické příslušenství stereomikroskopů Leica MS5, MZ6, MZ75, MZ95, MZ125, MZ16 a MZ16 A je navrženo podle nejnovějších technických poznatků a opatřeno prohlášením o shodě s požadavky evropských norem. Symboly použité v této uživatelské příručce Bezpečnostní pokyny Tento symbol označuje pokyny, které musíte přečíst a jimiž se musíte řídit. Jejich nedodržení může ohrozit životy a zdraví osob! může způsobit poruchy funkce nebo poškození zařízení. Výstraha před přístupnými horkými místy, např. žárovkami. Nerespektování může způsobit popáleniny! Důležité informace Tento symbol označuje důležité doplňující informace nebo vysvětlení napomáhající porozumění. Činnost Tento symbol uvnitř textu označuje činnosti, které se musí vykonat. Vysvětlující poznámky Tento symbol uvnitř textu označuje doplňující informace a vysvětlení. Stereomikroskopy Leica M bezpečnostní předpisy 9

10 Přehled Stereomikroskop Binokulární trubice 1 Měnič zvětšení 2 Vystavování blokovaných poloh 3a Převod zaostřování 3b Hrubé a jemné zaostřování Větší knoflík: hrubé zaostřování, menší knoflík: jemné zaostřování. 3c Stavitelný prstenec Mění lehkost pohybu hrubého/jemného převodu. 4 Upínací šroub Upevňuje držák optiky k držáku mikroskopu. 5 Upínací šroub Upevňuje binokulární trubici (nebo příslušenství) k držáku optiky. 6 Výměnný objektiv Achromatický, planachromatický nebo planapochromatický 7 Nastavitelné okulárové trubice Rozteč očí nastavitelná 52 76mm. 8 Okulár s rozšířenými očnicemi pro osoby nosící brýle Dioptrická nastavení stavitelné v rozsahu +5 až 5, a nastavitelné náočnice. 9 Šroubové svěrky Upevňují okuláry v binokulární trubici. 10 ErgoTube Pozorovací úhel je stavitelný v rozsahu Vestavěná dvojitá irisová clona (jen MZ16/MZ16 A) Speciální funkce stereomikroskopu Leica MZ16 A jsou uvedeny v uživatelské příručce M Leica MS5 Leica MZ a 3a 10 Stereomikroskopy Leica M přehled

11 Leica MZ75 Leica MZ c 3b 4 6 3c 3b Leica design by Ernest Igl/Christophe Apothéloz Leica MZ125 Leica MZ c 3b b 3c Stereomikroskopy Leica M přehled 11

12 Použití Měnič zvětšení Zoom znamená plynulou změnu zvětšení. Rohatku lze použít pro určitá zvětšení (viz níže). Pro plynulou změnu zvětšení u MZ16 A, viz uživatelskou příručku M MS5: pětistupňová MZ6: 6:1 zoom MZ75: 7.9:1 zoom MZ95: 9.5:1 zoom MZ125: 12.5:1 zoom MZ16 a MZ16 A: 16:1 zoom Změna zvětšení Kroky rohatky Měnič zvětšení lze ovládat buď z pravé nebo z levé strany. Dívejte se do okulárů. Zaostřete na objekt (str. 16). Otáčejte měničem zvětšení, dokud není zvětšení dostatečné. MZ6: 0.8; 1; 1.25; 1.6; 2; 2.5; 3.2 MZ75: 0.8; 1; 1.25; 1.6; 2; 2.5; 3.2; 4 MZ95: 0.8; 1; 1.25; 1.6; 2; 2.5; 3.2; 4; 5 MZ125: 1; 1.25; 1.6; 2; 2.5; 3.2; 4; 5; 6.3; 8 MZ16: 0.8; 1; 1.25; 1.6; 2; 2.5; 3.2; 4; 5; 6.3; 8; 10 Používejte rohatku, kdykoliv potřebujete přesně reproduktovatelné zvětšení. U MZ6, MZ95, MZ125 a MZ16: stiskněte spínač. U MZ75: rýhované kolečko otáčejte proti směru hodinových ručiček. Pro nastavení rohatky u MZ16 A, viz uživatelskou příručku M Stereomikroskopy Leica M ovládání

13 Stupnice zvětšení Zvětšení a zorné pole Zvětšení u planachromatických a planapochromatických objektivů MZ125/MZ16 MS5, MZ6: ukazatel koeficientu zvětšení MZ75: ukazatel koeficientu zvětšení Odpovídající stupnice pro jiné kombinace objektivu a okuláru lze na otočný knoflík nalepit (str. 34). MZ95: ukazatel koeficientu zvětšení MZ125: ukazatel koeficientu zvětšení MZ16, MZ16 A: ukazatel koeficientu zvětšení MZ16 A: pro digitální ukazatel koeficientu zvětšení, viz uživatelskou příručku M Tabulky na str udávají informaci o zvětšení a průměru zorného pole jako funkci polohy měniče zvětšení pro použitou kombinaci okulár-objektiv. Při použití planachromatických a planapochromatických objektivů MZ125/MZ16 u stereomikroskopů Leica MS5, MZ6, MZ75 a MZ95, se hodnota zvětšení zvyšuje koeficientem Tento koeficient je v tabulkách zohledněn. Zvětšení na MZ125/MZ16 Zvětšení na MS5/MZ6/MZ75/MZ95 1 plan/planapo planapo planapo plan plan 1 2 planapo 2.5 Stereomikroskopy Leica M ovládání 13

14 Předpoklady pro pohodlnou práci Ergonomie, pozorovací výška Velkou pozornost věnujte ustavení a nastavení stereomikroskopu. Vynikajících optických a ergonomických vlastností přístroje plně využijete jen tehdy, jestliže jej ustavíte a nastavíte přesně podle výše uvedených pokynů. Nechcete-li pociťovat při práci únavu, používejte okuláry ErgoModules. Pracoviště si uspořádejte co možná nejlépe a zvláštní pozornost věnujte výšce židle a stolu. Když sedíte, využívejte celou sedací plochu, a také zadní opěradlo židle. Předloktí mějte opřená. Během pracovních přestávek vstávejte a procházejte se, abyste se protáhli. Všimněte si, prosím, také poznámky na str. 7. Ergonomie Ergo objektiv Pozorovací výška, pozorovací úhel Různá konstrukční výška vybavení, různé příslušenství a různé pracovní vzdálenosti, jakož i skutečnost, že jeden přístroj často používá větší počet lidí nestejného vzrůstu, jsou důvodem, proč uživatelé často nemohou s trubicí 45 pracovat pohodlně. Tento problém lze účinně řešit použitím okuláru Leica ErgoModules. Jestliže máte u stereomikroskopu problémy s konfigurací, požádejte svého konzultanta u firmy Leica o návrh maximálně ergonomického řešení. S achromatickým Ergo objektivem pro stereomikroskopy Leica MS5, MZ6, MZ75 a MZ95 lze v rozsahu 90mm (63,5mm 153,5mm) zaostřovat ergonomicky a přesně, aniž by se měnila pozorovací výška. Současně lze měnit zvětšení a pracovní vzdálenost, aniž byste se museli zdržovat výměnou objektivů. Pozorovací výška je správná, když můžete hlavu a záda držet při pozorování v pohodlné poloze. U ergonomického okuláru ErgoTube je pozorovací úhel nastavitelný v rozsahu Trubice okuláru přidržte co nejníže (viz šipka) a vychylte je nahoru nebo dolů (viz - ve směru šipek). 14 Stereomikroskopy Leica M ovládání

15 ErgoModule ErgoWedge 5 25 ErgoWedge ±15 ErgoModule 50mm ErgoTube 45 má trubice okuláru o 65mm delší než standardní. Koeficient zvětšení 1.6. MZ16 A: Koeficient zvětšení lze zapínat a vypínat použitím tlačítka OPT. ErgoModule mm Po několika letech může být potřeba jej promazat (na promazání jej, prosím, zašlete do servisu Leica). Ergo objektiv Motorové zaostřování Achromatický objektiv Ergo lze používat k ergonomickému a přesnému zaostřování v rozsahu 90mm (63,5 153,5mm), aniž by se musela měnit pozorovací výška. Současně lze měnit zvětšení a pracovní vzdálenost, aniž byste se museli zdržovat výměnou objektivů. Často opakované jemné mechanické úkony, jako je ruční zaostřování, mohou časem vést k svalové únavě a k zdravotním problémům s rukou. Při použití systému motorového zaostřování Leica lze jakoukoliv výbavou pohybovat nahoru a dolů bez vynaložení svalové síly. Rozteč očí Nalezení očnic Rozteč očí, kontakt oka Rozteč očí je nastavená správně, když při pozorování oběma očima vidíte jediné kruhové pole. Dívejte se do okulárů a oběma rukama stlačujte trubice okuláru blíž k sobě, nebo je roztahujte dál do sebe. Vzdálenost oka od okuláru měří přibližně 22mm pro okuláry s rozšířenými očnicemi 10 /21B pro osoby nosící brýle a 12mm pro okuláry s rozšířenými očnicemi 10 /21. Oči pomalu přibližujte k okuláru, dokud nevidíte celé obrazové pole bez zatemnění rohů. Stereomikroskopy Leica M ovládání 15

16 Volba stupně kontaktu oka Nenosíte brýle a dáváte přednost těsnému kontaktu s okuláry s rozšířenými očnicemi 10 /21B pro osoby nosící brýle: Přidržte dioptrický kroužek a očnicí otáčejte proti směru hodinových ručiček, dokud se neuvolní. Vytáhněte očnici směrem nahoru. Přidržte dioptrický kroužek a očnicí otáčejte po směru hodinových ručiček. Osoby nosící brýle potřebují celou vzdálenost, která je k dispozici. Očnice dejte do nejnižší možné polohy. Měkké náočnice Okuláry s rozšířenými očnicemi 10 /21B pro osoby nosící brýle jsou vybaveny měkkými náočnicemi, které lze připevnit k integrovaným očnicím vyrobeným z tvrdého plastu, za následujícím účelem: zabránit eventuálnímu přenosu oční infekce, jestliže na jednom přístroji pracuje několik uživatelů (viz str. 7). chránit brýle před poškrábáním. Okuláry s rozšířenými očnicemi 10 /21 jsou vybaveny bočně sešikmenými měkkými náočnicemi. Nastavení pracovní vzdálenosti, zaostření = získání ostrého obrazu Při zaostřovacím posuvu posunujete stereomikroskop nahoru nebo dolů, dokud se zkoumaný objekt nedostane do ohniska pracovní vzdálenost objektivu. Pracovní vzdálenosti různých objektivů jsou uvedeny v tabulkách na str Zaostřovací posuv lze ovládat buď z pravé nebo z levé strany. Při zaostřování na nový objekt začínejte vždy na nejmenší hodnotě zvětšení, protože větší zorné pole usnadňuje nalezení objektu. Teprve po zaostření volte požadované zvětšení. 16 Stereomikroskopy Leica M ovládání

17 Objekt umístěte pod objektiv. Nastavte nejmenší hodnotu zvětšení (str. 12). Dívejte se do okulárů. Otočným knoflíkem nastavte objekt do ohniska. Hrubý/jemný posuv Nastavení volnosti posuvu při zaostřování Posuv při zaostřování MS5 MZ95 Posuv při zaostřování, hrubý/jemný Hrubý/jemný posuv je dimenzován na hmotnost až 15kg. Rozlišení při zatížení 5kg: 1 µm Rozlišení při zatížení 10kg: 2 µm Přibližně zaostřujte větším knoflíkem. Jemně zaostřujte menším (soustředným) knoflíkem. Posuv při zaostřování jde příliš volně nebo příliš ztuha? Má vybavení tendenci klouzat samočinně dolů? Máte možnost nastavit posuv podle hmotnosti vybavení a tak, jak to vyhovuje vám osobně: Uchopte knoflíky posuvu pevně oběma rukama a otáčejte jimi v opačném směru, dokud nedosáhnete požadovaného stupně odporu při zaostřování. Levý nebo pravý knoflík jemného posuvu držte pevně. Druhým knoflíkem jemného posuvu otáčejte, dokud nedosáhnete požadovaného odporu při zaostřování. Stereomikroskopy Leica M ovládání 17

18 Držák mikroskopu pro stereoskopické pozorování Držák mikroskopu Tento držák mikroskopu dovoluje jen stereoskopické pozorování, s využitím obou drah paprsků. Držák mikroskopu lze k pouzdru posuvu upevnit, ať je zaostřovací posuv nasazen jedním nebo druhým způsobem (viz str. 34). Držák optiky lze v držáku mikroskopu pootočit do strany, potřebuje-li uživatel ze strany pracovat: Povolte upínací šroub. Pootočte držák optiky do strany podle potřeby. Upínací šroub opět utáhněte. Držák mikroskopu AX Namísto standardního držáku mohou být stereomikroskopy vybaveny držákem mikroskopu AX pro stereoskopické a axiální pozorování (str. 34). Pro stereomikroskopy MS5, MZ6, MZ75, MZ95 se používá jiný model držáku než pro MZ125, MZ16 a MZ16 A. Do závitu v držáku mikroskopu AX pro MS5, MZ6, MZ75, MZ95 se hodí achromatické objektivy a planochromatický 1 (str. 33). Do závitu v držáku mikroskopu AX pro MZ125, MZ16, MZ16 A se hodí planochromatické a planapochromatické objektivy (str. 33). Tento držák mikroskopu AX má navíc upínací šroub pro upevnění v jedné ze 3 poloh a ručně otočnou clonku (viz níže). Jinak mají používání a přepínání do levé, střední a pravé polohy stejné. V držáku mikroskopu AX nelze držák optiky pootáčet do strany. Stereoskopické pozorování Pro zkoumání plastických objektů a pro práci pod mikroskopem je potřeba trojrozměrné zobrazení. Stereomikroskop posuňte do střední polohy. 18 Stereomikroskopy Leica M ovládání

19 Axiální pozorování Zobrazení bez paralaxy dává přesnější výsledky při fotografování, měření a polarizaci. Stereomikroskop posuňte do levé nebo pravé polohy. Objekt se nyní nachází přímo pod dráhou buď levého nebo pravého paprsku. Při fotografování nebo měření vyberte dráhu paprsku, nad níž je umístěna fototrubice nebo měřicí rastr. Clona V držáku mikroskopu AX je vestavěna otočná clonka. Stíní rušivé odrazy při axiálním pozorování s koaxiálním osvětlením dopadajícím světlem a čtvrtvlnovou destičkou. U držáku mikroskopu AX pro MS5, MZ6, MZ75, MZ95 se při posunu clona otáčí automaticky. U držáku mikroskopu AX pro MZ125, MZ16, MZ16 A je clona umístěna pod držákem mikroskopu a musí se natáčet ručně, jak následuje: Povšimněte si, prosím: V poloze pro stereoskopické pozorování oběma optickými drahami pootočte clonu proti směru hodinových ručiček až na doraz. Jinak by bylo zorné pole oříznuté (vignetace - odcloňování). V poloze pro axiální pozorování pravou nebo levou optickou dráhou, pootočte clonu po směru hodinových ručiček až na doraz. Stereomikroskopy Leica M ovládání 19

20 Tipy pro vaši práci Seřízení dioptrického nastavení a parfokality Stereomikroskopy Leica jsou parfokálně přizpůsobeny. To znamená, že když na vzorek jednou popsaným způsobem zaostříte, s přihlédnutím k dioptrickému nastavení, můžete hodnotu zvětšení plynule zvyšovat a snižovat bez doostřování. Znovu zaostřovat musíte pouze v případě, že chcete pozorovat vyšší nebo nižší vrstvu objektu. Předpokladem je správné nastavení dioptrií a parfokality. Dioptrický rozsah je od +5 do 5. Musí se provést následující seřizování, ale jen jednou u každého uživatele. Postup pro seřízení dioptrického nastavení a parfokality se trochu liší, jestliže okulár obsahuje měřicí rastr. Postup pro seřízení s měřicím rastrem naleznete v uživatelské příručce pro modulární fotomikrografické systémy (MPS) nebo pro měření (měřicí rastr). A Přípravy B Zaostření na testovací objekt Nainstalujte lampu. Nastavte rozteč očí a, je-li potřeba, pozorovací výšku. Na video/fototrubici: posuňte páčku do polohy "VIS (Pozorování)" a otevřete clonu. Nastavte dvojitou irisovou clonu na "OPEN (Otevřeno)" Nastavte očnice. Oba okuláry nastavte na nulu. Držák mikroskopu AX nastavte na stereoskopické pozorování. 1. Pod objektiv umistěte plochý testovací objekt. 2. Nastavte nejmenší hodnotu zvětšení. Hrubým zaostřovacím posuvem nastavte pracovní vzdálenost (str. 16). 3. Dívejte se do okulárů Zaostřovacím posuvem zaostřete testovací objekt. 20 Stereomikroskopy Leica M ovládání

21 4. Nastavte největší zvětšení. 5. Zaostřovacím posuvem optimalizujte zaostření. C Seřízení dioptrického nastavení 6. Nastavte nejmenší zvětšení. 7. Nedívejte se do okulárů. Okuláry vytočte proti směru hodinových ručiček ve směru "+" až na doraz (+5 dioptrií). 8. Dívejte se do okulárů Pomalu otáčejte každým okulárem zvlášť ve směru " ", dokud objekt nebudete vidět každým okem ostře. D Kontrola parfokality 9. Nastavte největší zvětšení. 10. Je-li potřeba, znovu zaostřete. 11. Měničem zvětšení pomalu přecházejte od nejmenšího zvětšení po největší. Ostrost zobrazení musí zůstat konstantní (parfokální). Jinak postup zopakujte. Stereomikroskopy Leica M ovládání 21

22 Montáž Součásti 1a Podstavec osvětlovacího stojanu se stolní deskou na stolek mikroskopu 1b Podstavec prosvětlovacího stojanu se skleněnou stolní deskou na stolek mikroskopu 2a Profilový sloupek s pouzdrem posuvu, hrubý/jemný 2b Profilový sloupek s pouzdrem posuvu, 300mm nebo 500mm 3 Držák mikroskopu 4 Držák optiky 5 Výměnný objektiv 6 Binokulární trubice 7 Okuláry s rozšířenými očnicemi pro osoby nosící brýle, s náočnicemi 8 Různé ergomoduly ErgoModules nebo příslušenství pro video, fotografii, kreslení, fluorescenci, koaxiální dopadající světlo atd b 3 2a 1a 1b 22 Stereomikroskopy Leica M montáž

23 Profilový sloupek podstavec osvětlovacího stojanu Profilový sloupek podstavec prosvětlovacího stojanu Stojan Osvětlovací stojan Sejměte stolní desku se stolku mikroskopu. 3 imbusovými šrouby přišroubujte ze spodní strany podstavce spodní konec profilového sloupku. Položte stolní desku na stolek mikroskopu. Upevnění držáku mikroskopu a stereomikroskopu, viz str. 34. Prosvětlovací stojan Ze zásuvky na stojanu vytáhněte síťový kabel. Sejměte skleněnou stolní desku stolku mikroskopu. Prosvětlovací podstavec opatrně obraťte a vyšroubujte z něj 7 imbusových šroubů. Zvedněte spodní díl podstavce. Obraťte horní díl podstavce. 3 imbusovými šrouby přišroubujte ze spodní strany krycí desky spodní konec profilového sloupku. Spodní díl podstavce opět přišroubujte. Položte skleněnou stolní desku na stolek mikroskopu. Upevněte držák mikroskopu a stereomikroskop, jak je popsáno na str. 34. Technická data, viz str. 74 Stereomikroskopy Leica M montáž 23

24 Prosvětlovací stojan, světlé pozadí, 20W Řiďte se bezpečnostními pokyny uvedenými na str. 7. Upevněte profilový sloupek na podstavec prosvětlovacího stojanu, jak je popsáno na str. 23. Upevnění žárovky V žádném případě se nedotýkejte žárovky, když je horká. Mohli byste se popálit. Nových halogenových žárovek 6V/20W se nedotýkejte holýma rukama; otisky prstů by mohly způsobit, že by žárovky po zahřátí praskly. Případné otisky prstů okamžitě odstraňte hadříkem navlhčeným v čistém lihu. Vysuňte kluzný držák s objímkou žárovky. Novou žárovku uchopte do hadříku a zasuňte ji na místo. Kluzný držák zasuňte podél vodicí kolejničky opatrně až na doraz. Filtry Prosvětlovací stojan zahrnuje filtr KG1. V případě potřeby můžete založit jiné 50mm filtry: Vytáhněte kluzný držák. Založte 50mm filtr. Kluzný držák zasuňte zpátky podél vodicí kolejničky opatrně až na doraz. Uvedení do provozu Volič napětí je od výrobce nastaven na 230 (pro napětí mezi V) a v držáku pojistek jsou dvě pojistky 160 mat. Pro napájení V: Nastavte volič napětí na 115. V držáku pojistek vyměňte dvě pojistky 160 mat za dvě přiložené pojistky 315 mat (viz odstavec "Výměna pojistek" vpravo). Síťový kabel zapojte do zásuvky v podstavci a do síťové zásuvky. 24 Stereomikroskopy Leica M montáž

25 Výměna pojistek Prosvětlovací nebo dopadající světlo Zapnutí transformátoru Použití: dvě pojistky 160 mat pro napětí mezi V. dvě pojistky 315 mat pro napětí mezi V (viz odstavec "Uvedení do provozu" vlevo). Odpojte síťový kabel od stojanu. Vytáhněte držák pojistek. Zadní pojistku: vytlačte směrem dolů. Náhradní pojistku zpředu: vytáhněte stranou a vložte do držáku vzadu. Držák pojistek zatlačte zpátky na své místo. Na zadní straně podstavce je zásuvka pro osvětlovací lampičku do 20W. Je-li potřeba, zapojte do prosvětlovacího stojanu i osvětlovací lampičku. Zapnout můžete buď prosvětlovací světlo nebo osvětlovací. Pro prosvětlovací světlo: přepněte do polohy I. Pro osvětlovací světlo: přepněte do polohy II. Jas nastavte regulačním kolečkem. Na zadní straně stojanu: regulačním kolečkem zapněte transformátor a nastavte jas. Odpojení od hlavního síťového přívodu Prosvětlovací světlo Prosvětlovací světlo, světlé pozadí Vytáhněte síťový kabel ze zásuvky. Zapněte prosvětlovací světlo. Světlé pozadí se hodí pro zkoumání průsvitných objektů vyznačujících se kontrastní strukturou. Objekt je osvětlen přímo zespodu a je vidět v přirozených barvách proti světlému pozadí. Pro prosvětlovací světlo, světlé pozadí: páčku táhněte vpřed. Šikmé prosvětlovací světlo Odkloněné prosvětlovací světlo, které objektem prochází šikmo, vyvolává jevy, které jsou výhodné pro pozorování malých průsvitných objektů, jako jsou foraminifera (dírkonožci) a rybí jikry. Páčkou pohybujte pomalu směrem ke sloupku stojanu, dokud nenastane žádoucí jev. Stereomikroskopy Leica M montáž 25

26 Prosvětlovací stojan, světlé a tmavé pozadí Osvětlení na prosvětlovacím stojanu se světlým a tmavým pozadím se skládá ze světlovodu tvořeného optickými vlákny a ze světelného zdroje. Řiďte se bezpečnostními předpisy výrobce světelného zdroje. Odpojte světlovod tvořený optickými vlákny od napojení ve stojanu. Upevněte profilový sloupek na podstavec prosvětlovacího stojanu, jak je popsáno na str. 23. Upevněte držák mikroskopu a stereomikroskop, jak je popsáno na str. 34. Připojte světlovod tvořený optickými vlákny ke stojanu a světelnému zdroji. Uvedení do provozu Prosvětlovací světlo, světlé pozadí Před zapnutím světelného zdroje si přečtěte příslušnou uživatelskou příručku. Světlé pozadí se hodí pro zkoumání průsvitných objektů vyznačujících se kontrastní strukturou. Objekt je osvětlen přímo zespodu a je vidět v přirozených barvách proti světlému pozadí. Páčku posuňte doleva až na doraz: světlé pozadí. Prosvětlovací světlo, tmavé pozadí Tmavé pozadí nabízí více informací pro objekty málo kontrastní, s dosti nevýraznou nebo velmi jemnou strukturou. V tomto případě světelný paprsek proniká objektem pod tupým úhlem. Detaily jemné struktury a obrysů vystupují ostře a jasně z tmavého pozadí. Páčku vytáhněte doprava: tmavé pozadí. 26 Stereomikroskopy Leica M montáž

27 Sloupek podstavec Osvětlení Kondenzor jako příslušenství podstavec Použití Odrazné zrcátko Prosvětlovací stojan HL-RC Prosvětlovací stojan HL Sloupek je uchycen imbusovými šrouby. Sejměte skleněnou stolní desku stolku mikroskopu. Obraťte podstavec prosvětlovacího stojanu a dejte jej na stůl. Přidržte sloupek zespodu proti jeho usazení. Zaveďte imbusové šrouby shora do sloupku a utáhněte je. Obraťte podstavec prosvětlovacího stojanu a položte skleněnou stolní desku na stolek mikroskopu. Upevněte přídavné součásti, jako jsou držák mikroskopu a držák optiky (str. 34). Doplňte vysoce svítivý zdroj studeného světla a světlovod s kanálkem do prosvětlovacího stojanu (TVC, aktivní 9mm). Zaveďte zezadu do podstavce světlovod. Připojte světlovod k světelnému zdroji. Pro stereomikroskopy s vysokou clonou, jako jsou Leica MZ125, MZ16 a MZ16 A s objektivem 1.6, lze zvýšit rozlišení zavedením kondenzoru jako součásti příslušenství. Zatlačte přídavný kondenzor do držáku čoček na spodní straně podstavce prosvětlovacího stojanu a zajistěte jej 2 imbusovými šrouby. Zapněte světelný zdroj podle uživatelské příručky výrobce a nastavte intenzitu světla. Umistěte průhledný objekt na skleněnou stolní desku stolku mikroskopu a zaostřete. Vestavěné zrcátko má jasnou a matnou stranu, lze jím otáčet a posouvat jej. Matná strana zajišťuje rozptýlené osvětlení. Úhel dopadu na rovinu vzorku se mění v závislosti na poloze zrcátka, takže prosvětlovací světlo pro světlé pozadí může pomocí šikmého osvětlení generovat osvětlení podobné tmavému pozadí. Zrcátkem se otáčí a posouvá černým otočným knoflíkem na pravé straně. Nastavení přesného světlého pozadí a maximálního osvětlení: zrcátko posuňte k sloupku stojanu až nadoraz. Otáčejte zrcátkem dokud nezaujme náklon 45. Podrobné informace o uvádění do provozu, ovládání a použití lze nalézt ve zvláštní uživatelské příručce M Stereomikroskopy Leica M montáž 27

28 Montáž sloupku podstavec Stojan s otočným ramenem ESD (pro odvádění elektrostatického náboje) Stojan s otočným ramenem ESD (pro odvádění elektrostatického náboje) je z vodivého materiálu (povrchový odpor <10 11 ohm/jednotková plocha, vybíjecí doba <2 s, z 1000V na 100V). Na podstavci jsou k dispozici dvě zdířky pro připojení zemnicího kabelu 4mm. 4 imbusovými šrouby přišroubujte ze spodní strany podstavce spodní konec profilového sloupku. Pojistný kroužek sloupek Pojistný kroužek zajišťuje přístroj a musí být vždy upevněn pod křížovým kloubem. Pojistný kroužek navlékněte na sloupek. Utáhněte upínací šroub. Křížový kloub sloupek Křížový kloub usaďte na bezpečnostní kroužek. Utáhněte upínací šroub. Horizontální rameno křížový kloub Horizontální rameno navlékněte do křížového kloubu, spojovacím dílem směrem k sobě. Utáhněte upínací šroub. Pouzdro posuvu horizontální rameno Držák optiky držák mikroskopu Pouzdro posuvu / držák mikroskopu lze k horizontálnímu ramenu upevnit, ať je zaostřovací posuv nasazen jedním nebo druhým způsobem (viz str. 34). Kruhový otvor v držáku mikroskopu slouží pro osvětlení. Čep naklonitelného zaostřovacího posuvu vsaďte do spojovacího dílu. Utáhněte upínací šroub. Držák optiky upevněte na držák mikroskopu. Podle potřeby pootočte držákem optiky v držáku mikroskopu do strany. Utáhněte upínací šroub. 28 Stereomikroskopy Leica M montáž

29 Zaostřování Zaostřovací knoflíky jsou umístěny na naklápěcím pouzdru posuvu. Posuv při zaostřování jde příliš volně nebo příliš ztuha? Má vybavení tendenci klouzat samočinně dolů? Máte možnost nastavit posuv podle hmotnosti vybavení a tak, jak to vyhovuje vám osobně: Uchopte knoflíky posuvu pevně oběma rukama a otáčejte jimi v opačném směru, dokud nedosáhnete požadovaného stupně odporu při zaostřování. Náklon Možná seřízení Povolte upínací šroub. Nakloňte přístroj. Utáhněte upínací šroub. Změna pracovní vzdálenosti Pohyb stranou Povolte upínací šroub. Podle potřeby posunujte polohu křížového kloubu spolu s horizontálním ramenem nahoru nebo dolů. Utáhněte upínací šroub. Přestavte bezpečnostní kroužek (viz str. 28). Povolte upínací šroub. Posuňte přístroj na křížovém kloubu do strany. Utáhněte upínací šroub. Změna vystavení Povolte upínací šroub. Posuňte horizontální rameno. Utáhněte upínací šroub. Stereomikroskopy Leica M montáž 29

30 Stojan se svěrkou pro upevnění na stůl Stojan s otočným ramenem Pojistný kroužek sloupek Stojany s velkým otočným ramenem a svěrkou pro upevnění na stůl Sloupek svěrkou upevněte na desku stolu 20 50mm tlustou. 4 imbusovými šrouby přišroubujte ze spodní strany podstavce spodní konec profilového sloupku. Pojistný kroužek zajišťuje přístroj a musí být vždy umístěn pod horizontálním ramenem. Pojistný kroužek navlékněte na sloupek tak, aby hlava šroubu směřovala nahoru a směrem k vám. Utáhněte upínací šroub. Pojistný kroužek sloupek Horizontální rameno usaďte na pojistný kroužek tak, aby konec ramena směřoval k vám. Utáhněte upínací šroub. Omezení Hlava šroubu musí zapadnout do zářezu. Ten omezuje pohyb do stran. Šroub nesmí být odstraněn a ani pojistný kroužek nesmí být obroušen. Kdyby se horizontální rameno vytočilo za povolenou mez, přístroj by se mohl překotit. Pouzdro posuvu horizontální rameno Tento odstavec popisuje montáž zaostřovacího posuvu s tyčovým držákem. Upevnění zaostřovacího posuvu s čepem, viz str. 28. Uvolněte upínací páčku. Nakloňte tyčový držák dolů. Utáhněte upínací páčku. Pouzdro posuvu navlékněte tyčovým držákem na horizontální rameno. Utáhněte upínací páčku. Upínací páčky mohou být v libovolné poloze. Vytáhněte upínací páčku podél její osy a otočte ji. 30 Stereomikroskopy Leica M montáž

31 Držák mikroskopu pouzdro posuvu Upevněte, jak je popsáno na str. 34. Držák optiky držák mikroskopu Upevněte, jak je popsáno na str. 34. Náklon Možná seřízení Uvolněte upínací páčku. Nakloňte přístroj. Utáhněte upínací páčku. Zaostřování s hrubým/jemným posuvem Změna pracovní vzdálenosti Pohyb stranou Změna vystavení Větší vzdálenosti nastavujte větším knoflíkem. Jemně zaostřujte menším (soustředným) knoflíkem. Použitím kroužku na pravoručním knoflíku posuvu nastavte lehkost pohybu posuvu. Povolte upínací šroub. Horizontální rameno posunujte nahoru nebo dolů. Utáhněte upínací šroub. Přestavte bezpečnostní kroužek (viz str. 30). Povolte upínací šroub. Horizontální rameno natočte do strany. Utáhněte upínací šroub. Během pohybu do strany sledujte vymezující dorazy (viz str. 30). Povolte upínací šroub. Posuňte horizontální rameno. Utáhněte upínací šroub. Stereomikroskopy Leica M montáž 31

32 Mezikroužky Držák optiky, optické příslušenství U některých konfigurací přístroje jsou pro připojení objektivů potřeba mezikroužky. Stereomikroskop Leica MZ95 se dodává s mezikroužkem ( ) pro menší průměr achromatických objektivů a planachromatického objektivu 1. Když použitím dodaného nářadí mezikroužek odstraníte, můžete použít planachromatické a planapochromatické objektivy většího průměru pro MZ125/MZ16. Stereomikroskopy Leica MS5, MZ6 a MZ75 mohou také být vybaveny planachromatickými a planapochromatickými objektivy většího průměru pro MZ125/MZ16, nasadíte-li mezikroužek ( ). Při použití planachromatických a planapochromatických objektivů, určených pro MZ125/MZ16, u stereomikroskopů Leica MS5, MZ6, MZ75 amz95, hodnota zvětšení se zvýší koeficientem MZ MZ16 A MZ MZ MZ MZ MS x x x x x x x Achromat x Plan x Ergo x Plan x Plan x Planapo x Planapo x Planapo x Planapo Plan/Planapo x x x x x x x Achromat x Plan x Plan x Plan x Plan x Planapo x Planapo x Planapo x Planapo Plan/Planapo M1-105-MZ16 / Stereomikroskopy Leica M montáž

33 Kombinace objektivů Part no. MS5 MZ6 MZ75 MZ95 MZ125 MZ16/MZ16 A Achromat Achromat C C C C Achromat C C C C Achromat C C C C Achromat C C C C Achromat C C C C Achromat C C C C Achromat C C C C Ergo objective C C C C Planachromatic Planachromatic C C C C Planachromatic 1 MZ125/MZ CA ( ) M CA ( ) M CA ( ) M C*M C C Planachromatic 0.5 MZ125/MZ CA ( ) M CA ( ) M CA ( ) M C*M C C Planachromatic CA ( ) M CA ( ) M CA ( ) M C*M C C Planapochromatic Planapochromatic 1 MZ125/MZ CA ( ) M CA ( ) M CA ( ) M C*M C C Planapochromatic 1.6 MZ125/MZ CA ( ) M CA ( ) M CA ( ) M C*M C C Planapochromatic 0.63 MZ125/MZ CA ( ) M CA ( ) M CA ( ) M C*M C C Planapochromatic 2 MZ125/MZ CA ( ) M CA ( ) M CA ( ) M C*M C C Accessories Coaxial incident light C C O ( ) O ( ) C C Microscope carrier AX C C C C MS5, MZ6, MZ75, MZ95 Microscope carrier AX CA CA CA C C C MZ125, MZ16, MZ16 A Near vertical illuminator C C CA 2 ( ) CA ( ) CA ( ) CA ( ) + ( ) + ( ) Attachment for vertical and C C CA 2 ( ) CA ( ) CA ( ) CA ( ) oblique observation + ( ) + ( ) Objective turret for 2 and (C) (C) (C) (C) (C) C planapo objectives C Compatible CA Compatible if used with intermediate ring (order separately) 0 Intermediate ring is recommended M Magnification increased by factor 1.25 or higher * Remove intermediate ring ( ); already included with MZ95. (C) Large fields of view at low magnifications are not fully illuminated. Stereomikroskopy Leica M - uživatelská příručka 33

34 Držák mikroskopu pouzdro posuvu Držák mikroskopu Držák mikroskopu lze upevnit na zaostřovací posuv dvěma způsoby: Pro krátké pracovní vzdálenosti a ploché objekty použijte způsob 1. Tento způsob použijte i ve spojení s nástavcem pro vertikální a šikmé pozorování (viz podrobné instrukce). Způsob 2 použijte pro dlouhé pracovní vzdálenosti a pro objemné objekty. Držák mikroskopu zajistěte v požadované poloze imbusovým šroubem. Na držáku mikroskopu je zdířka pro připojení zemnicího kabelu 4 mm. Držák mikroskopu AX Pro stereomikroskopy MS5, MZ6, MZ75, MZ95 se používá jiný model držáku než pro MZ125, MZ16 a MZ16 A (viz str. 18). Držák mikroskopu AX lze na zaostřovací posuv upevnit pouze způsobem 1. Držák optiky držák mikroskopu Držák optiky Držák optiky usaďte jemně na držák mikroskopu. Držák optiky zajistěte v požadované poloze šroubem. Nalepení stupnice zvětšení Jen pro MZ75: Vyšroubujte šrouby. Sejměte rotační knoflíky. Nalepte stupnice. Nasaďte rotační knoflíky. 34 Stereomikroskopy Leica M montáž

35 Binokulární trubice Povolte upínací šroub. Máte-li příslušenství, jako je ergo modul (str. 14), koaxiální osvětlení (str. 47) nebo video/fototrubice (str. 52), upevněte je nyní na držák optiky. Utáhněte upínací šroub. Nakloňte binokulární trubici a zaveďte hranu rybinového kroužku pod dva výstupky na držáku optiky. Pootáčejte binokulární trubicí střídavě na obě strany, až ustavovací šroub na držáku optiky zapadne do vodítka. Utáhněte upínací šroub. Okulár Objektiv Optické příslušenství V případě potřeby nasaďte rastr (str. 56). Povolte upínací šrouby na okuláru. Okuláry zasuňte na doraz do trubic okuláru. Zkontrolujte, že jsou správně usazeny. Utáhněte upínací šroub. Rozsah celkového zvětšení můžete rozšířit použitím okulárů s rozšířenými očnicemi 10, 16, 25 a40 pro osoby nosící brýle. Při montáži a demontáži objektivy přidržujte, aby nespadly na stolek mikroskopu. To platí zvlášť pro 2 planapochromatický objektiv, který je velmi těžký. Na stolku mikroskopu přitom neponechávejte preparáty. Vybraný objektiv zašroubovávejte proti směru hodinových ručiček. U některých konfigurací přístroje jsou pro uchycení objektivů potřeba mezikroužky (str. 32). Tyto kroužky se upevňují a odstraňují speciálně dodávaným nástrojem. Stereomikroskop Leica MZ95 se dodává s mezikroužkem pro menší průměr achromatických objektivů a 1 planachromatického objektivu. Když použitím dodaného nářadí mezikroužek odstraníte, můžete použít planachromatické a planapochromatické objektivy většího průměru pro MZ125/MZ16. Stereomikroskopy Leica M montáž 35

36 Revolverová výměna objektivů Doporučeno pro stereomikroskopy Leica MZ16 a MZ16 A Povšimněte si, prosím: při použití revolverové hlavy objektivů u stereomikroskopů MS5, MZ6, MZ75, MZ95 nebo MZ125 nejsou velká zorná pole při nízkých hodnotách zvětšení plně osvětlena. Při montáži a demontáži objektivy přidržujte, aby nespadly na stolek mikroskopu. To platí zvlášť pro 2 planapochromatický objektiv, který je velmi těžký. Na stolku mikroskopu přitom neponechávejte preparáty. Stavitelný závitový kroužek 1 planapochromatického objektivu se po nastavení zajišťuje 2 imbusovými šrouby. Při výměně objektivu imbusové šrouby povolte. Na sloupek stojanu připojte koncový doraz. Zabrání tomu, aby 2 objektiv při otáčení revolverové hlavy narazil, když se při práci s 1 objektivem změnila pracovní vzdálenost. Upozornění: revolverovou hlavou objektivů otáčejte opatrně a dávejte pozor, abyste si neskřípli prsty mezi sloupek a objektiv nebo revolverovou hlavu. MZ16 A: Při přechodu na objektiv 1 nebo 2 současně stiskněte funkční tlačítka OPT + SEL. Displej zobrazí aktuální celkové zvětšení, a v režimu REF zobrazí aktuální údaje pro objektiv 1 nebo 2. Číslice 1 nebo 2 před hodnotou indikuje vybraný objektiv. Příprava Odstranění transportní pojistky z revolverové hlavy objektivů: Vyšroubujte oba šrouby (na spodku). Stereomikroskopy Leica MZ16 a MZ16 A se dodávají se závitovým adaptérem na objektivy. Při použití výměny objektivů pomocí revolverové hlavy adaptér odstraňte. Držák optiky obraťte. Povolte 3 šrouby a adaptér sejměte. Montáž 1 planapochromatick ého objektivu Revolverová hlava objektivů má dva závity: pevný závit pro 2 planapochromatický objektiv závit se 2 imbusovými šrouby pro 1 planapochromatický objektiv se stavitelným závitovým kroužkem. Stavitelný závitový kroužek se dodává zvlášť a používá se k nastavení parfokality mezi oběma objektivy. Abyste si usnadnili montáž objektivů, revolverovou hlavu objektivů obraťte. Stavitelný závitový kroužek našroubujte na závit 1 planapochromatického objektivu až na koncový doraz a utáhněte jej přiloženým klíčem. 1 planapochromatický objektiv se závitovým kroužkem zajistěte ze strany zašroubováním 2 imbusových šroubů ve směru hodinových ručiček. Jemný závit na závitovém kroužku má 24 závitových otáček. Počítejte, prosím, alespoň se 40 otočeními. Stavitelný závitový kroužek nesmí být v žádném případě nastaven výš, než je horní strana revolverové desky, aby revolverová hlava při otáčení neuvízla. 36 Stereomikroskopy Leica M montáž

37 Montáž 2 planapochromatick ého objektivu Montáž revolverové hlavy objektivů Parfokální nastavení Opatrně zašroubujte 2 planapochromatický objektiv po směru hodinových ručiček do pevného závitu až na koncový doraz, aniž byste však přitom použili nadměrné síly. Zaostřovací posuv s posuvnými knoflíky posuňte nahoru tak, aby měl 2 planapochromatický objektiv dost místa. Revolverovou hlavu objektivů upevněte jako držák mikroskopu imbusovým šroubem (viz str. 34, způsob 1). Držák optiky upevněte na revolverovou hlavu objektivů. Utáhněte upínací šroub. Na sloupek stojanu upevněte koncový doraz tak, aby pracovní vzdálenost pod 2 objektivem byla vždy přibližně 15mm. Upevněte a nastavte 1 a 2 planapochromatický objektiv jak bylo popsáno. Zobrazení pak bude parfokální v rozsahu < 0,05mm a doostřování po změně objektivu už nebude potřeba. Pro nastavení použijte velmi jemný, plochý objekt (např. objektový mikrometr), který dovolí maximální zaostření i při největším rozlišení. 2 planapochromatický objektiv natočte do optické dráhy. Seřiďte dioptrické nastavení a parfokalitu (viz str. 20). 1 planapochromatický objektiv natočte do optické dráhy. Pozorujte stejný objekt, při nejmenším zvětšení, beze změny nastavení, které jste udělali u 2 planapochromatického objektivu. Otáčejte 1 planapochromatickým objektivem proti směru hodinových ručiček, dokud nebude objekt při nejmenším zvětšení v ohnisku. Pomalu plynule zvyšujte hodnotu zvětšení, až na maximum. Současně opravujte zaostření otáčením 1 planapochromatického objektivu. Ověřte, že je objekt v ohnisku při největším zvětšení u 2 planapochromatického objektivu, stejně jako u 1 planapochromatického objektivu, bez doostřování. Jinak otáčejte objektivem v závitovém kroužku, dokud není objekt zaostřen. Závitový kroužek oběma šrouby upevněte. Oba šrouby neutahujte příliš pevně. Stereomikroskopy Leica M montáž 37

38 Osvětlení Transformátory Řiďte se bezpečnostními pokyny uvedenými na str. 7. Transformátory Leica smí otvírat pouze autorizovaný servisní technik a síťový kabel musí být předem odpojen. Transformátory nejsou určeny pro venkovní použití. Regulační transformátor Regulační transformátor 5,3 až 7,5V/40 VA se používá k napájení lamp 6 V/10W a 6 V/20W. 1 Přípojky pro dvě lampy (maximální kombinované zatížení 40W) 2 Přípojka pro síťový kabel 3 Držák pojistky 2x T 1A L 250 VA 4 Síťový spínač I zap. 0 vyp. 5 Indikace zapnutí: přístroj je zapnut. 6 Regulační knoflík 7 Indikátor 6 V: bylo dosaženo standardní napětí. Technická data, viz str Uvedení do provozu Přepínání vstupního napětí není nutné. Nastavení se provádí automaticky pomocí spínacího regulátoru v regulačním transformátoru. Síťový kabel zapojte do zásuvky v podstavci a do síťové zásuvky. Připojte lampu. Zásuvky umožňují připojení dvou lamp o maximálním kombinovaném příkonu 40W. 38 Stereomikroskopy Leica M osvětlení

39 Zapnutí a vypnutí Životnost žárovky můžete prodloužit, když: Nejprve vypnete lampu otáčením rotačního knoflíku do černé oblasti. A teprve potom zapněte nebo vypněte transformátor. Zapněte napájení. Dioda se rozsvítí. Otočným knoflíkem nastavte jas. Při napětí nad 6V dioda svítí. Výměna pojistek V případě přetížení Pojistky 1,0 A, 5 20 (obj. č ) Vypněte lampu. Vypněte napájení. Plochým hrotem šroubováku zatlačte do drážky v držáku pojistky (3) a otočte jím doleva. Vytáhněte držák pojistek. Vložte do držáku novou pojistku držák vraťte na místo. Vypněte lampu. Vypněte napájení. Počkejte několik sekund. Zapněte napájení. Lampa se rozsvítí. Transformátor se stupňovou regulací napětí Řiďte se bezpečnostními pokyny uvedenými na str. 7. Na transformátor se stupňovou regulací napětí můžete připojit lampu 6V/10W. Volič napětí na zadní straně nastavte na 115V nebo 230V. Síťový kabel zapojte do sítě. Připojte lampu. Třípolohovým spínačem (4/5/6V) nastavte jas. Stereomikroskopy Leica M osvětlení 39
