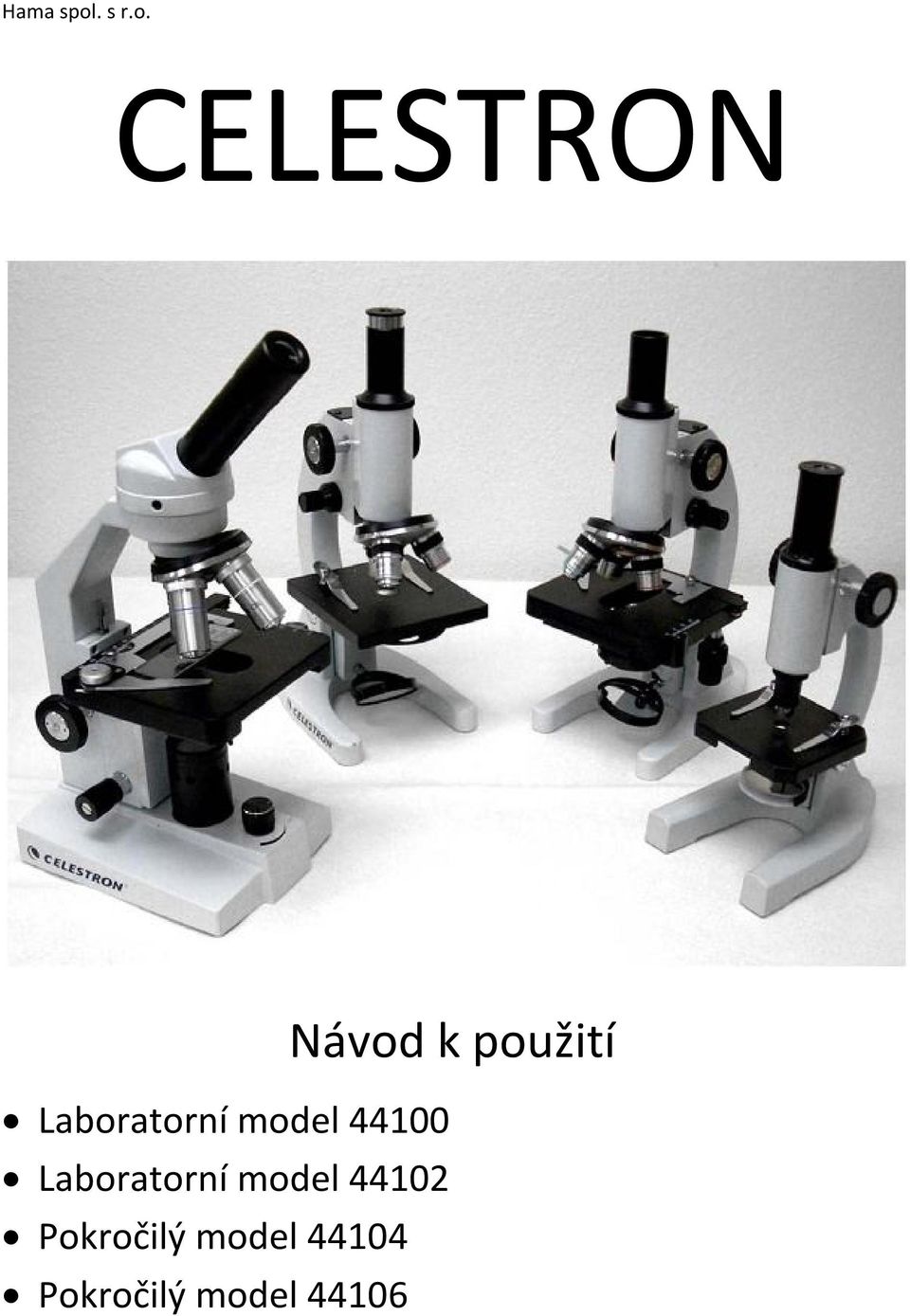

1 CELESTRON Návod k použití Laboratorní model Laboratorní model Pokročilý model Pokročilý model 44106

2 Úvod Gratulujeme Vám k zakoupení mikroskopu Celestron. Váš nový mikroskop je přesný optický přístroj vyroben z vysoce kvalitních materiálů tak, aby byla zajištěna jeho odolnost a dlouhá životnost, a je navržen tak, aby vám sloužil k radosti co nejdéle a s minimální údržbou. Tento manuál obsahuje návod ke čtyřem mikroskopům Celestron. Prostudujte si část týkající se Vašeho mikroskopu. Dříve než začnete mikroskop používat, přečtěte si prosím pokyny a seznamte se s návodem k použití Vašeho nového zařízení. Podívejte se na schéma mikroskopu k identifikaci částí popsaných v tomto návodu. Mikroskopy popsané v tomto manuálu nabízí zvětšení od 40x až po 1000x. Umožní Vám pozorovat nejrůznější druhy vzorků. Například kvasinky, plísně, kultury, části rostlin a hmyzu, vlákna, bakterie a další. Závěr obsahuje několik rad pro péči a údržbu Vašeho nového mikroskopu, které Vám zajistí, že Váš nový mikroskop Vám bude sloužit mnoho let.

3 Laboratorní mikroskop model Okulár 10x 2. Hlavice mikroskopu 3. Zaostřování 4. Objektiv 20x 5. Pracovní stolek 6. Zrcátko / Podsvícení vzorku 7. Základna mikroskopu 8. Držáky vzorku 9. Bezpečnostní doraz 10. Rameno mikroskopu Příslušenství mikroskopu Okulár se zvětšením 10x Objektiv se zvětšením 20x 5 připravených preparátů Protiprachový kryt

4 Pracovní stůl Specifikace rovný pracovní stůl s přídržnými klipy. 88mm x 88mm Rameno mikroskopu úhlově stavitelné od 0 do 45 Ostření Objektiv Osvětlení Okulár hrubé, ozubený hřeben s kolem, bezpečnostní doraz Achromatický 20x 42mm ploché / konkávní zrcátko zvětšení 10x, zorné pole 12mm Zprovoznění mikroskopu 1. Vybalte mikroskop z přepravního obalu vytáhněte polystyrenový box 2. Odstraňte pásku držící polystyrenové díly u sebe. 3. Opatrně vyjměte mikroskop a další příslušenství z obalu a položte je na stůl, či jinou rovnou podložku 4. Sejměte plastový obal z mikroskopu. 5. Sejměte ochranný papírový obal ze základny mikroskopu. 6. Sejměte plastový obal z okuláru. 7. Vložte okulár do tubusu hlavice mikroskopu. Nyní je Váš mikroskop připraven k použití! Práce s mikroskopem Nastavení podsvětlovacího zrcadla Součástí mikroskopu je ploché / konkávní zrcátko, které umožňuje prosvětlit vzorek ze spodní části stolku odražením světla z externího zdroje: nepřímé sluneční světlo, osvětlení místnosti, nebo lampička. Zrcadlo je oboustranné: jedna strana má rovný povrch, druhá konkávní povrch. Konkávní strana dokáže soustředit do vzorku více světla. Pro nasvícení vzorku: 1. Za denního světla můžete využít nepřímého denního světla. Nastavte zrcadlo, aby odráželo denní světlo do středu stolu (5) pod umístěný vzorek. Varování: nikdy nepoužívejte přímé sluneční světlo pro nasvícení vzorků. Může dojít k vážnému poškození Vašeho zraku. 2. Při pozorování ve večerních hodinách či uzavřených prostorech bez přístupu denního světla můžete použít lampičku či jiný zdroj světla pro nasvícení vzorku. Pro nastavení množství světla odraženého ke vzorku: 1. Použijte konkávní zrcadlo pro nasměrování většího množství světla na vzorek. Konkávní zrcadlo nasměruje světlo na vzorek v koncentrovanějším paprsku, což ale zároveň znamená, že bude těžší jej zaměřit. 2. Nedaří-li se nastavení zrcátka pro dostatečné nasvícení vzorku, můžete se pokusit naklonit rameno mikroskopu (10) a získat tak lepší postavení zrcadla. Nastavení úhlu ramene mikroskopu Základní poloha ramene je 0 náklon. Rameno lze nastavit do libovolného úhlu od 0 až po 45. Pro změnu úhlu: 1. Jednou rukou držte základnu mikroskopu (7). 2. Druhou rukou uchopte rameno a nastavte jej do požadované polohy.

5 Pozorování vzorku Opatrně vložte vzorek pod přídržná pérka (8), a vyrovnejte vzorek nad střed otvoru ve stole (5). Nyní můžete začít s pozorováním vzorku, avšak je potřeba dodržovat několik zásad pro předejití poškození vzorku, nebo objektivu. Mikroskop je vybaven bezpečnostním dorazem (9), který lze nastavit podle potřeby. Tímto zajistíte, že objektiv nenarazí do vzorku a nedojde k poškození vzorku, nebo poškrábání objektivu. Pro nastavení dorazu: 1. Nastavte objektiv do nejvzdálenější polohy od stolu (5) otáčením ostřícím šroubem (3) ve směru hodinových ručiček. 2. Vyšroubujte bezpečnostní doraz (9) do zhruba 2/3 jeho dráhy. 3. Opatrně nastavte objektiv do polohy těsně nad krycím sklíčkem vzorku. Ujistěte se, že se nedotknete objektivem krycího sklíčka vzorku. 4. Vyšroubujte bezpečnostní doraz (9) až k ostřícímu mechanismu, tak aby se ho dotkl. 5. Otočte zajišťovací maticí tak aby zajistila bezpečností doraz proti otáčení. 6. Nyní otočte ostřícím šroubem (3) a zaostřete obraz vzorku.

6 Laboratorní mikroskop model Okulár 10x 2. Hlavice mikroskopu 3. Zaostřování - hrubé 4. Objektivy 4x, 10x a 40x 5. Pracovní stolek 6. Zrcátko / Podsvícení vzorku 7. Základna mikroskopu 8. Držáky vzorku 9. Bezpečnostní doraz 10. Rameno mikroskopu 11. Zaostřování jemné 12. Otočná hlavice s objektivy Příslušenství mikroskopu Okulár se zvětšením 10x Objektivy se zvětšením 4x 10x 40x 5 připravených preparátů Protiprachový kryt

7 Pracovní stůl Specifikace rovný pracovní stůl s přídržnými klipy. 120mm x 110mm Rameno mikroskopu úhlově stavitelné od 0 do 60 Ostření Objektiv Osvětlení Okulár Otočná hlavice hrubé a jemné, ozubený hřeben s kolem, bezpečnostní doraz Achromatický 4x, 10x a 40x 50mm ploché / konkávní zrcátko zvětšení 10x, zorné pole 12mm tři pozice, aretace Kondenzátor N.A Clona Disk s pěti různými clonami Zprovoznění mikroskopu 1. Vybalte mikroskop z přepravního obalu vytáhněte polystyrenový box 2. Odstraňte pásku držící polystyrenové díly u sebe. 3. Opatrně vyjměte mikroskop a další příslušenství z obalu a položte je na stůl, či jinou rovnou podložku 4. Sejměte plastový obal z mikroskopu. 5. Sejměte ochranný papírový obal ze základny mikroskopu. 6. Sejměte plastový obal z okuláru (2). 7. Vložte okulár do tubusu hlavice mikroskopu (2). 8. Vyjměte jednotlivé objektivy z jejich transportních boxů. Odšroubujte krytky z objektivů. 9. Opatrně našroubujte 4mm objektiv do jedné z děr v otočné hlavici. Lehce dotáhněte pouze pomocí prstů. V případě potřeby nastavte pracovní stůl do nižší polohy pomocí ostřícího šroubu. 10. Otočte hlavicí a zašroubujte zbývající objektivy do svých pozic. Nyní je Váš mikroskop připraven k použití! Práce s mikroskopem Nastavení podsvětlovacího zrcadla Součástí mikroskopu je ploché / konkávní zrcátko, které umožňuje prosvětlit vzorek ze spodní části stolku odražením světla z externího zdroje: nepřímé sluneční světlo, osvětlení místnosti, nebo lampička. Zrcadlo je oboustranné: jedna strana má rovný povrch, druhá konkávní povrch. Konkávní strana dokáže soustředit do vzorku více světla. Pro nasvícení vzorku: 1. Za denního světla můžete využít nepřímého denního světla. Nastavte zrcadlo, aby odráželo denní světlo do středu stolu (5) pod umístěný vzorek. Varování: nikdy nepoužívejte přímé sluneční světlo pro nasvícení vzorků. Může dojít k vážnému poškození Vašeho zraku. 2. Při pozorování ve večerních hodinách či uzavřených prostorech bez přístupu denního světla můžete použít lampičku či jiný zdroj světla pro nasvícení vzorku. Pro nastavení množství světla odraženého ke vzorku: 1. Použijte konkávní zrcadlo pro nasměrování většího množství světla na vzorek. Konkávní zrcadlo nasměruje světlo na vzorek v koncentrovanějším paprsku, což ale zároveň znamená, že bude těžší jej zaměřit.

8 2. Nedaří-li se nastavení zrcátka pro dostatečné nasvícení vzorku, můžete se pokusit naklonit rameno mikroskopu (10) a získat tak lepší postavení zrcadla. 3. Množství světla lze rovněž upravovat pomocí clon, které jsou umístěné na otočném disku pod stolkem (viz obrázek.) Nastavení úhlu ramene mikroskopu Základní poloha ramene je 0 náklon. Rameno lze nastavit do libovolného úhlu od 0 až po 60. Pro změnu úhlu: 1. Jednou rukou držte základnu mikroskopu (7). 2. Druhou rukou uchopte rameno a nastavte jej do požadované polohy. Pozorování vzorku Opatrně vložte vzorek pod přídržná pérka (8), a vyrovnejte vzorek nad střed otvoru ve stole (5). Nyní můžete začít s pozorováním vzorku, avšak je potřeba dodržovat několik zásad pro předejití poškození vzorku, nebo objektivu. Mikroskop je vybaven bezpečnostním dorazem (9), který lze nastavit podle potřeby. Tímto zajistíte, že objektiv nenarazí do vzorku a nedojde k poškození vzorku, nebo poškrábání objektivu. Pro nastavení dorazu: 1. Nastavte objektiv do nejvzdálenější polohy od stolu (5) otáčením ostřícím šroubem (3) ve směru hodinových ručiček. 2. Vyšroubujte bezpečnostní doraz (9) do zhruba 2/3 jeho dráhy. 3. Otočením hlavice vyberte objektiv se zvětšením 40x. 4. Opatrně nastavte objektiv do polohy těsně nad krycím sklíčkem vzorku. Ujistěte se, že se nedotknete objektivem krycího sklíčka vzorku. 5. Vyšroubujte bezpečnostní doraz (9) až k ostřícímu mechanismu, tak aby se ho dotkl. 6. Otočte zajišťovací maticí tak aby zajistila bezpečností doraz proti otáčení. Ostření mikroskopu Se vzorkem umístěným přímo pod objektivem na středu stolku, začněte ostřit pomocí šroubu hrubého ostření (3). 1. Vždy začínejte pozorování s objektivem s nejmenším zvětšením (4x) až poté volte větší zvětšení 10x a 40x. Při každé výměně objektivu se ujistěte, že se objektiv nedotkne vzorku objektivy s větším zvětšením jsou delší! 2. Použijte šroub (11) pro jemné zaostření na vzorek. 3. Pokud při ostření dosáhnete bezpečnostního dorazu před zaostřením, můžete povolit bezpečnostní šroub (9) a uvolnit tak posuv stolku pro zaostření. Dbejte přitom však vyšší opatrnosti, aby nedošlo ke kontaktu objektivu se vzorkem.

9 Laboratorní mikroskop pokročilý model Okulár 10x, a 12.5x 2. Hlavice mikroskopu 3. Zaostřování - hrubé 4. Objektivy 4x, 10x a 40x 5. Pracovní stolek 6. Zrcátko / Podsvícení vzorku 7. Základna mikroskopu 8. Držáky vzorku 9. Bezpečnostní doraz 10. Rameno mikroskopu 11. Zaostřování jemné 12. Otočná hlavice s objektivy Příslušenství mikroskopu Okulár se zvětšením 10x a 12.5x Objektivy se zvětšením 4x 10x 40x 5 připravených preparátů Elektrické osvětlení Modrý filtr Protiprachový kryt

10 Pracovní stůl Specifikace rovný pracovní stůl s přídržnými klipy. 115mm x 125mm Rameno mikroskopu úhlově stavitelné od 0 do 60 Ostření Objektiv Osvětlení Okulár Otočná hlavice hrubé a jemné, ozubený hřeben s kolem, bezpečnostní doraz Achromatický 4x, 10x a 40x 50mm ploché / konkávní zrcátko zvětšení 10x, zorné pole 12mm; zvětšení 12.5x, zorné pole 10mm tři pozice, aretace Kondenzátor Abbe N.A Clona Iris Tabulka celkového zvětšení Pro výpočet celkového zvětšení vynásobte faktor zvětšení objektivu a okuláru. Zvětšení objektivu: 4x 10x 40x Okulár 10x 40x 100x 400x Okulár 12.5x 50x 125x 500x Zprovoznění mikroskopu 1. Vybalte mikroskop z přepravního obalu vytáhněte polystyrenový box 2. Odstraňte pásku držící polystyrenové díly u sebe. 3. Opatrně vyjměte mikroskop a další příslušenství z obalu a položte je na stůl, či jinou rovnou podložku 4. Sejměte plastový obal z mikroskopu. 5. Sejměte ochranný papírový obal ze základny mikroskopu. 6. Sejměte plastový obal z okuláru (2). 7. Vložte okulár se zvětšením 10x do tubusu hlavice mikroskopu (2). 8. Vyjměte jednotlivé objektivy z jejich transportních boxů. Odšroubujte krytky z objektivů. 9. Opatrně našroubujte 4mm objektiv do jedné z děr v otočné hlavici. Lehce dotáhněte pouze pomocí prstů. V případě potřeby nastavte pracovní stůl do nižší polohy pomocí ostřícího šroubu. 10. Otočte hlavicí a zašroubujte zbývající objektivy do svých pozic. Nyní je Váš mikroskop připraven k použití! Práce s mikroskopem Nastavení podsvětlovacího zrcadla Součástí mikroskopu je ploché / konkávní zrcátko, které umožňuje prosvětlit vzorek ze spodní části stolku odražením světla z externího zdroje: nepřímé sluneční světlo, osvětlení místnosti, nebo lampička. Zrcadlo je oboustranné: jedna strana má rovný povrch, druhá konkávní povrch. Konkávní strana dokáže soustředit do vzorku více světla. Pro nasvícení vzorku:

11 1. Za denního světla můžete využít nepřímého denního světla. Nastavte zrcadlo, aby odráželo denní světlo do středu stolu (5) pod umístěný vzorek. Varování: nikdy nepoužívejte přímé sluneční světlo pro nasvícení vzorků. Může dojít k vážnému poškození Vašeho zraku. 2. Při pozorování ve večerních hodinách či uzavřených prostorech bez přístupu denního světla můžete použít lampičku či jiný zdroj světla pro nasvícení vzorku. Pro nastavení množství světla odraženého ke vzorku: 1. Použijte konkávní zrcadlo pro nasměrování většího množství světla na vzorek. Konkávní zrcadlo nasměruje světlo na vzorek v koncentrovanějším paprsku, což ale zároveň znamená, že bude těžší jej zaměřit. 2. Nedaří-li se nastavení zrcátka pro dostatečné nasvícení vzorku, můžete se pokusit naklonit rameno mikroskopu (10) a získat tak lepší postavení zrcadla. 3. Množství světla lze rovněž upravovat pomocí clony, či kondenzátoru. Více naleznete v sekci nastavení osvětlení. Nastavení úhlu ramene mikroskopu Základní poloha ramene je 0 náklon. Rameno lze nastavit do libovolného úhlu od 0 až po 60. Pro změnu úhlu: 1. Jednou rukou držte základnu mikroskopu (7). 2. Druhou rukou uchopte rameno a nastavte jej do požadované polohy. Elektrické osvětlení Pro lepší nasvícení vzorku můžete použít integrované osvětlení. Instalace osvětlení: 1. Vyjměte zrcátko vytažením z držáku. Zrcátko jde lehce vytáhnout, viz obrázek 3a. 2. Zasuňte do držáku modul elektrického osvětlení, viz obrázek 3b. 3. Zkontrolujte, že světlo je natočené skleněnou částí vzhůru směrem ke stolku (5). 4. Zajistěte modul elektrického osvětlení v držáku, viz obrázek 3c. 5. Zapojte adaptér do zásuvky, viz obrázek 3d. Výměna okuláru Váš mikroskop je dodáván s dvěma okuláry, se zvětšením 10x a 12,5x. Lze je snadno vyměnit: 1. Vytáhněte okulár (1) z tubusu hlavice mikroskopu (2). 2. Vložte druhý okulár (1) do tubusu hlavice mikroskopu (2). 3. Okulár drží v hlavici pouze třecí silou, není jinak aretován.

12 Pozorování vzorku Váš mikroskop je vybaven pracovním stolkem s držáky vzorku a šrouby pro pohyb stolku. 1. Odjistěte držák vzorku otočením zajišťovacího mechanismu. 2. Vložte vzorek pod držák a opatrně přiklopte držák přes vzorek. 3. Pomocí pohybových šroubů nastavte stolek tak, aby byl vzorek umístěn nad středem otvoru ve stolku (5). Poznámka: Horní pohybový šroub nastavuje polohu stolu v ose X dopředu a dozadu. Spodní pohybový šroub pohybuje stolem v ose Y doprava a doleva. Milimetrová stupnice po stranách stolku ukazuje aktuální polohu a můžete se tak vracet k určitému nastavení. Nyní můžete začít s pozorováním vzorku, avšak je potřeba dodržovat několik zásad pro předejití poškození vzorku, nebo objektivu. Mikroskop je vybaven bezpečnostním dorazem (9), který lze nastavit podle potřeby. Tímto zajistíte, že objektiv nenarazí do vzorku a nedojde k poškození vzorku, nebo poškrábání objektivu. Pro nastavení dorazu: 4. Nastavte objektiv do nejvzdálenější polohy od stolu (5) otáčením ostřícím šroubem (3) ve směru hodinových ručiček. 5. Vyšroubujte bezpečnostní doraz (9) do zhruba 2/3 jeho dráhy. 6. Otočením hlavice vyberte objektiv se zvětšením 40x. 7. Opatrně nastavte objektiv do polohy těsně nad krycím sklíčkem vzorku. Ujistěte se, že se nedotknete objektivem krycího sklíčka vzorku. 8. Vyšroubujte bezpečnostní doraz (9) až k ostřícímu mechanismu, tak aby se ho dotkl. 9. Otočte zajišťovací maticí tak aby zajistila bezpečností doraz proti otáčení. Tip: Pro přesné nastavení vzorku pod objektiv nastavte clonu (viz obrázek 3f) do téměř uzavřené pozice. Nyní byste měli vidět tenký paprsek světla promítnutý na vzorek. Pomocí pohybových šroubů nastavte vzorek přímo nad paprsek světla. 10. Vždy začínejte pozorování s objektivem (12) s nejmenším zvětšením (4x) až poté volte větší zvětšení 10x a 40x. Při každé výměně objektivu se ujistěte, že se objektiv nedotkne vzorku objektivy s větším zvětšením jsou delší! 11. Sledujte vzorek přes okulár a ostřete pomocí šroubu hrubého ostření, než vzorek začne být téměř ostrý. Může se stát, že bude potřeba vzorek vystředit pod objektiv pomocí pohybových šroubů. Dbejte při ostření opatrnosti, aby nedošlo ke kontaktu objektivu se vzorkem. Může dojít k poškození vzorku či objektivu. 12. Zaostřete obraz pomocí šroubu jemného ostření (11). Varování: Nikdy neotáčejte oběma ostřícími šrouby zaráz a v opačném směru může dojít k poškození mechanismu.

13 Nastavení osvětlení Různé vzorky mohou vyžadovat různou intenzitu osvětlení. Záleží na síle, barvě a rozměru vzorku. Existují dva způsoby jak změnit množství světla dopadajícího na vzorek: nastavení Abbeho kondenzoru, anebo nastavení clony, viz obrázek 3f. 1. Při pozorování vzorků při nižších zvětšeních (s objektivy 4x a 10x) budete potřebovat nastavit čočku kondenzoru do nižší polohy, tak aby se světlo rozptýlilo po celém zorném poli. Pro nastavení kondenzoru jednoduše otáčejte otočným knoflíkem ve směru hodinových ručiček, dokud se paprsek světla neroztáhne na požadovaný průměr tak by nasvítil celé zorné pole. 2. Změnou polohy kondenzoru a roztažením světelného paprsku dojde ke snížení intenzity světla, obraz bude tmavší. Otevřením apertury clony zvýšíte množství světla. Změnou nastavení clony můžete dosáhnout zobrazení obrysu vzorku a poté můžete měnit hloubku ostrosti u pozorovaného vzorku. Použití filtru Pro pozorování různých detailů můžete experimentovat s barvou použitého filtru pro nasvícení vzorku. Pro změnu barvy použijte modrý filtr položte jej na vrch elektrického světla. Možná budete muset znovu zaostřit obraz pomocí jemného nastavení (11). Výměna žárovky světla Postup pro výměnu žárovky: 1. Vyšroubujte šroub na boku konektoru elektrického světla, viz obrázek. 2. Vyjměte modul s wolframovou žárovkou. Žárovka má výkon 20W. 3. Žárovku vyjměte lehce ji zatlačte do držáku a pootočte jí proti směru chodu hodinových ručiček. Poté ji vytáhněte ven. 4. Vložte novou žárovku do držáku a zajistěte ji pootočením ve směru chodu hodinových ručiček. 5. Vsuňte držák zpět do modulu, pootočte konektorem tak aby byl závit pro zajišťovací šroub proti otvoru. Zašroubujte zajišťovací šroub ve směru chodu hodinových ručiček.

14 Laboratorní mikroskop pokročilý model Okulár 10x s hledáčkem 2. Tubus mikroskopu 3. Zaostřování - hrubé 4. Objektivy 4x, 10x, 40x a 100x 5. Pracovní stolek 6. LED osvětlení 7. Základna mikroskopu 8. Držáky vzorku 9. Bezpečnostní doraz 10. Rameno mikroskopu 11. Zaostřování jemné 12. Otočná hlavice s objektivy 13. Vypínač 14. Hlavice Příslušenství mikroskopu Okulár se zvětšením 10x a s hledáčkem Objektivy se zvětšením 4x 10x 40x 100x 5 připravených preparátů LED osvětlení Modrý, zelený a žlutý filtr Imersní olej Protiprachový kryt

15 Pracovní stůl Specifikace rovný pracovní stůl s přídržnými klipy. 115mm x 125mm Hlavice skloněná pod úhlem 45 a plně otočná 360 Ostření Objektiv Osvětlení Okulár Otočná hlavice hrubé a jemné, ozubený hřeben s kolem, bezpečnostní doraz Achromatický 4x, 10x, 40x a 100x 50mm ploché / konkávní zrcátko zvětšení 10x, zorné pole 18mm čtyři pozice, aretace Kondenzátor Abbe N.A Clona Iris Zprovoznění mikroskopu 1. Vybalte mikroskop z přepravního obalu vytáhněte polystyrenový box 2. Odstraňte pásku držící polystyrenové díly u sebe. 3. Opatrně vyjměte mikroskop a další příslušenství z obalu a položte je na stůl, či jinou rovnou podložku 4. Sejměte plastový obal z mikroskopu. 5. Sejměte ochranný papírový obal ze základny mikroskopu. 6. Vyjměte jednotlivé objektivy z jejich transportních boxů. Odšroubujte krytky z objektivů. 7. Opatrně našroubujte 4mm objektiv do jedné z děr v otočné hlavici. Lehce dotáhněte pouze pomocí prstů. V případě potřeby nastavte pracovní stůl do nižší polohy pomocí ostřícího šroubu. 8. Otočte hlavicí a zašroubujte zbývající objektivy do svých pozic. Nyní je Váš mikroskop připraven k použití! Práce s mikroskopem Nastavení podsvětlovacího zrcadla Součástí mikroskopu je ploché / konkávní zrcátko, které umožňuje prosvětlit vzorek ze spodní části stolku odražením světla z externího zdroje: nepřímé sluneční světlo, osvětlení místnosti, nebo lampička. Zrcadlo je oboustranné: jedna strana má rovný povrch, druhá konkávní povrch. Konkávní strana dokáže soustředit do vzorku více světla. Pro nasvícení vzorku: 1. Za denního světla můžete využít nepřímého denního světla. Nastavte zrcadlo, aby odráželo denní světlo do středu stolu (5) pod umístěný vzorek. Varování: nikdy nepoužívejte přímé sluneční světlo pro nasvícení vzorků. Může dojít k vážnému poškození Vašeho zraku. 2. Při pozorování ve večerních hodinách či uzavřených prostorech bez přístupu denního světla můžete použít lampičku či jiný zdroj světla pro nasvícení vzorku. Pro nastavení množství světla odraženého ke vzorku: 1. Použijte konkávní zrcadlo pro nasměrování většího množství světla na vzorek. Konkávní zrcadlo nasměruje světlo na vzorek v koncentrovanějším paprsku, což ale zároveň znamená, že bude těžší jej zaměřit. 2. Nedaří-li se nastavení zrcátka pro dostatečné nasvícení vzorku, můžete se pokusit naklonit rameno mikroskopu (10) a získat tak lepší postavení zrcadla.

16 3. Množství světla lze rovněž upravovat pomocí clony, či kondenzátoru. Více naleznete v sekci nastavení osvětlení. Nastavení hlavice mikroskopu Hlavice mikroskopu je otočná lze jí rotovat dokola 360. Elektrické LED osvětlení Pro lepší nasvícení vzorku můžete použít integrované osvětlení. Instalace osvětlení: 1. Vyjměte zrcátko vytažením z držáku. Zrcátko jde lehce vytáhnout. 2. Zašroubujte modul LED osvětlení do základny mikroskopu, viz obrázek 4a a 4b. 3. Vložte baterie, viz další sekce. 4. Zapněte osvětlení přepnutím přepínače (13) do polohy on. 5. Zkontrolujte, že přepínač na zadní straně mikroskopu je v poloze Btry, viz obrázek 4c. Vložení baterií Postup pro vložení baterií: 1. Položte mikroskop na bok. 2. Pomocí křížového šroubováku odšroubujte šrouby držící kryt na dně základny mikroskopu, viz obrázek 4d. 3. Povolte dva lesklé křížové šroubky držící držák baterií, viz obrázek 4e. 4. Sejměte víko z držáku. 5. Vložte 3 AA baterie. Dbejte na polaritu baterií, vyznačenou na bateriích a v držáku: + a -, viz obrázek 4f. 6. Zavřete kryt baterií. 7. Zajistěte držák baterií zpět do své pozice pomocí dvou lesklých šroubků. 8. Zašroubujte zpět kryt dna základny mikroskopu.

17 Pozorování vzorku Váš mikroskop je vybaven pracovním stolkem s držáky vzorku a šrouby pro pohyb stolku, viz obrázek 4g a 4h. Milimetrová stupnice po stranách stolku ukazuje aktuální polohu a můžete se tak vracet k určitému nastavení. 1. Odjistěte držák vzorku otočením zajišťovacího mechanismu. 2. Vložte vzorek pod držák a opatrně přiklopte držák přes vzorek. 3. Pomocí pohybových šroubů (viz obrázek 4h) nastavte stolek tak, aby byl vzorek umístěn nad středem otvoru ve stolku (5). Nyní můžete začít s pozorováním vzorku, avšak je potřeba dodržovat několik zásad pro předejití poškození vzorku, nebo objektivu. Mikroskop je vybaven bezpečnostním dorazem (9), který lze nastavit podle potřeby. Tímto zajistíte, že objektiv nenarazí do vzorku a nedojde k poškození vzorku, nebo poškrábání objektivu. Pro nastavení dorazu: 4. Nastavte objektiv do nejvzdálenější polohy od stolu (5) otáčením ostřícím šroubem (3) ve směru hodinových ručiček. 5. Vyšroubujte bezpečnostní doraz (9) do zhruba 2/3 jeho dráhy. 6. Otočením hlavice vyberte objektiv se zvětšením 40x. 7. Opatrně nastavte objektiv do polohy těsně nad krycím sklíčkem vzorku. Ujistěte se, že se nedotknete objektivem krycího sklíčka vzorku. 8. Vyšroubujte bezpečnostní doraz (9) až k ostřícímu mechanismu, tak aby se ho dotkl. 9. Otočte zajišťovací maticí tak aby zajistila bezpečností doraz proti otáčení. Tip: Pro přesné nastavení vzorku pod objektiv nastavte clonu (viz obrázek 3f) do téměř uzavřené pozice. Nyní byste měli vidět tenký paprsek světla promítnutý na vzorek. Pomocí pohybových šroubů nastavte vzorek přímo nad paprsek světla. 10. Vždy začínejte pozorování s objektivem (12) s nejmenším zvětšením (4x) až poté volte větší zvětšení. Při každé výměně objektivu se ujistěte, že se objektiv nedotkne vzorku objektivy s větším zvětšením jsou delší! 11. Sledujte vzorek přes okulár a ostřete pomocí šroubu hrubého ostření, než vzorek začne být téměř ostrý. Může se stát, že bude potřeba vzorek vystředit pod objektiv pomocí pohybových šroubů (viz obrázek 4h). Dbejte při ostření opatrnosti, aby nedošlo ke kontaktu objektivu se vzorkem. Může dojít k poškození vzorku či objektivu. 12. Zaostřete obraz pomocí šroubu jemného ostření (11). Varování: Nikdy neotáčejte oběma ostřícími šrouby zaráz a v opačném směru může dojít k poškození mechanismu.

18 Tip: Při pozorování vzorku pomocí objektivu se zvětšením 100x, můžete využít imersního oleje pro zlepšení optických parametrů soustavy. Pokud připravujete vzorky, vždy použijte krycí sklíčko. Nikdy nekapejte imersní olej přímo na vzorek. Nastavení osvětlení Různé vzorky mohou vyžadovat různou intenzitu osvětlení. Záleží na síle, barvě a rozměru vzorku. Existují dva způsoby jak změnit množství světla dopadajícího na vzorek: nastavení Abbeho kondenzoru, viz obrázek 4g, anebo nastavení clony, viz obrázek 4h. 1. Při pozorování vzorků, které nejsou průhledné, nebo tmavé barvy, budete možná potřebovat zvýšit množství světla pro pozorování některých detailů. Toho lze snadno dosáhnout zvýšením intenzity LED osvětlení otočením vypínače (13) do maximálního nastavení. 2. Při pozorování vzorků při nižších zvětšeních (s objektivy 4x a 10x) budete potřebovat nastavit čočku kondenzoru do nižší polohy, tak aby se světlo rozptýlilo po celém zorném poli. Pro nastavení kondenzoru jednoduše otáčejte otočným knoflíkem (viz obrázek 4h) ve směru hodinových ručiček, dokud se paprsek světla neroztáhne na požadovaný průměr tak by nasvítil celé zorné pole. 3. Změnou polohy kondenzoru a roztažením světelného paprsku dojde ke snížení intenzity světla, obraz bude tmavší. Otevřením apertury clony zvýšíte množství světla. Změnou nastavení clony můžete dosáhnout zobrazení obrysu vzorku a poté můžete měnit hloubku ostrosti u pozorovaného vzorku. Použití filtru Pro pozorování různých detailů můžete experimentovat s barvou použitého filtru pro nasvícení vzorku. Pro změnu barvy použijte modrý, zelený, nebo žlutý filtr položte jej na vrch LED světla. Možná budete muset znovu zaostřit obraz pomocí jemného nastavení (11). Vyzkoušejte jednotlivé barvy pro dosažení optimálních výsledků.

19 Péče a údržba mikroskopu Váš mikroskop je precizní optický přístroj, při citlivém zacházení Vám bude dobře sloužit řadu let. Zde je několik tipů, jak udržovat Váš mikroskop v dobré kondici: Po skončení práce s mikroskopem vždy vyjměte vzorek z držáku. Vypněte osvětlení. Vypojte napájecí adaptér. Pokud mikroskop nepoužíváte, přikryjte jej, nebo jej uložte do přepravního boxu. Mikroskop skladujte na suchém a čistém místě. Dbejte zvýšené opatrnosti při práci s denním osvětlením zabraňte kontaktu oka s přímým slunečním světlem skrze optiku mikroskopu. Vždy manipulujte s mikroskopem oběma rukama, uchopte jej vždy za mikroskopu. Vnější povrchy mimo optiky čistěte navlhčeným ubrouskem. Před čištěním vždy odpojte adaptér. Na čištění optiky používejte pouze roztoky k tomu určené, dostupné v potřebách pro fotografy, či v optice. Optiku čistěte buď velbloudím štětcem, nebo stlačeným vzduchem. Nikdy nerozebírejte vnitřní optické části. Při manipulaci se vzorky dbejte pozornosti hrany mohou být ostré. ZÁRUČNÍ PODMÍNKY: NA VÁŠ MIKROSKOP PLATÍ ZÁKONNÁ ZÁRUČNÍ LHŮTA DVA ROKY. PODROBNÉ ZÁRUČNÍ PODMÍNKY NALEZNETE NA STRÁNKÁCH VÝROBCE: Více informací a produktovou podporu pro ČR zajišťuje: HAMA spol. s r.o. Kšírova 150, BRNO Telefon
