Refence z firmy DOMETIC Slovakia s.r.o.

Transkript

1 Refence z firmy DOMETIC Slovakia s.r.o. V březnu 2010 byl u firmy DOMETIC Slovakia s.r.o. ve Fil'akovu na Slovensku instalován předsériový model MK V rámci instalace byla na zařízení provedena měření v režimu síťového provozu (Bypass) a v režimu MotorKontrolleru. V průběhu běžného provozu s MotorKontrollerem byla ve firmě DOMETIC Slovakia s.r.o. prováděna další měření k ověření úsporného potenciálu regulátoru. Tento dokument prezentuje celkové vyhodnocení výsledků měření pracovníků firem MK-Regler GmbH a DOMETIC Slovakia s.r.o. Údaje o zařízení, na kterém byly testy prováděny: MotorKontroller byl nainstalován na lis Müller 400, na kterém se lisují plechové dřezy a podobné výrobky z nerezového plechu. Technická data motoru: P mech : I Nenn : 60 kw 127 A U: 380 V Cos Phi: 0,79 P el : 66 kw Zátěžový cyklus trvá 55 sekund, z toho 5 sekund je lisování a 50 sekund je chod na prázdno (příprava). Poznámka: Test byl prováděný s předsériovým modelem bez automatické funkce Bypass. Z tohoto důvodu byl výkonový odběr při lisování v režimu MotorKontrolleru vyšší než v síťovém režimu a to o vlastní odběr MotorKontrolleru, což negativně ovlivnilo dosaženou úsporu. Sériové modely disponují automatickou funkcí Bypass, díky které je odběr v plné zátěži s MotorKontrollerem stejný jako při síťovém provozu.

2 Měření a vyhodnocení firmou MK-Regler GmbH Naměřené hodnoty byly snímány měřícím přístrojem: Fluke 1735 Power Quality Analyzer Přesnost měření ±1% Postup: Exemplárně byly porovnávány naměřené hodnoty zátěžového cyklu v režimu síťového provozu a v režimu MotorKontrolleru včetně vyjádřené úspory.

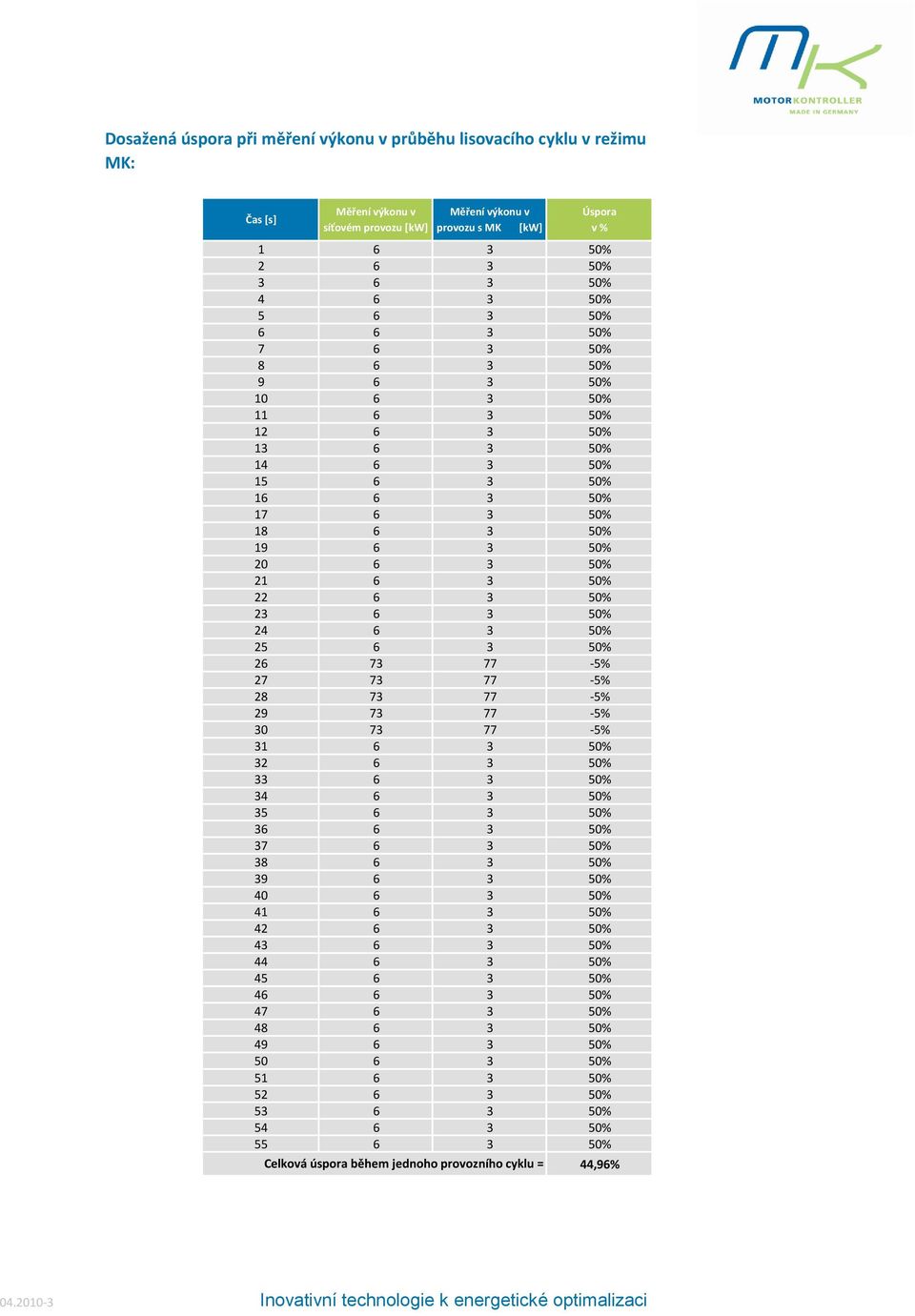

3 Dosažená úspora při měření výkonu v průběhu lisovacího cyklu v režimu MK: Čas *s+ Měření výkonu v síťovém provozu *kw+ Měření výkonu v provozu s MK [kw] Úspora v % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % Celková úspora během jednoho provozního cyklu = 44,96%

4 Úspora v měřících intervalech Náběh výkonu [kw] 80 Porovnání náběhu výkonu, síť a MK síťový provoz [kw] provoz s MK [kw] Čas v sek. (1 cyklus = 55 sek.) Úspora při měření výkonu v řezimu MK v jednotlivých měřících intervalech během zátěžového cyklu 0,6 0,5 0,4 0,3 0,2 0,1 0-0, Čas v sek. (1 cyklus = 55 sek.) Celková dosažená úspora v zátěžovém cyklu = 44,96 %

5 Porovnání napětí v síťovém a MK provozu: Čas [s] Napětí provoz síť Napětí provoz MK Redukce [V] [V] v % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % %

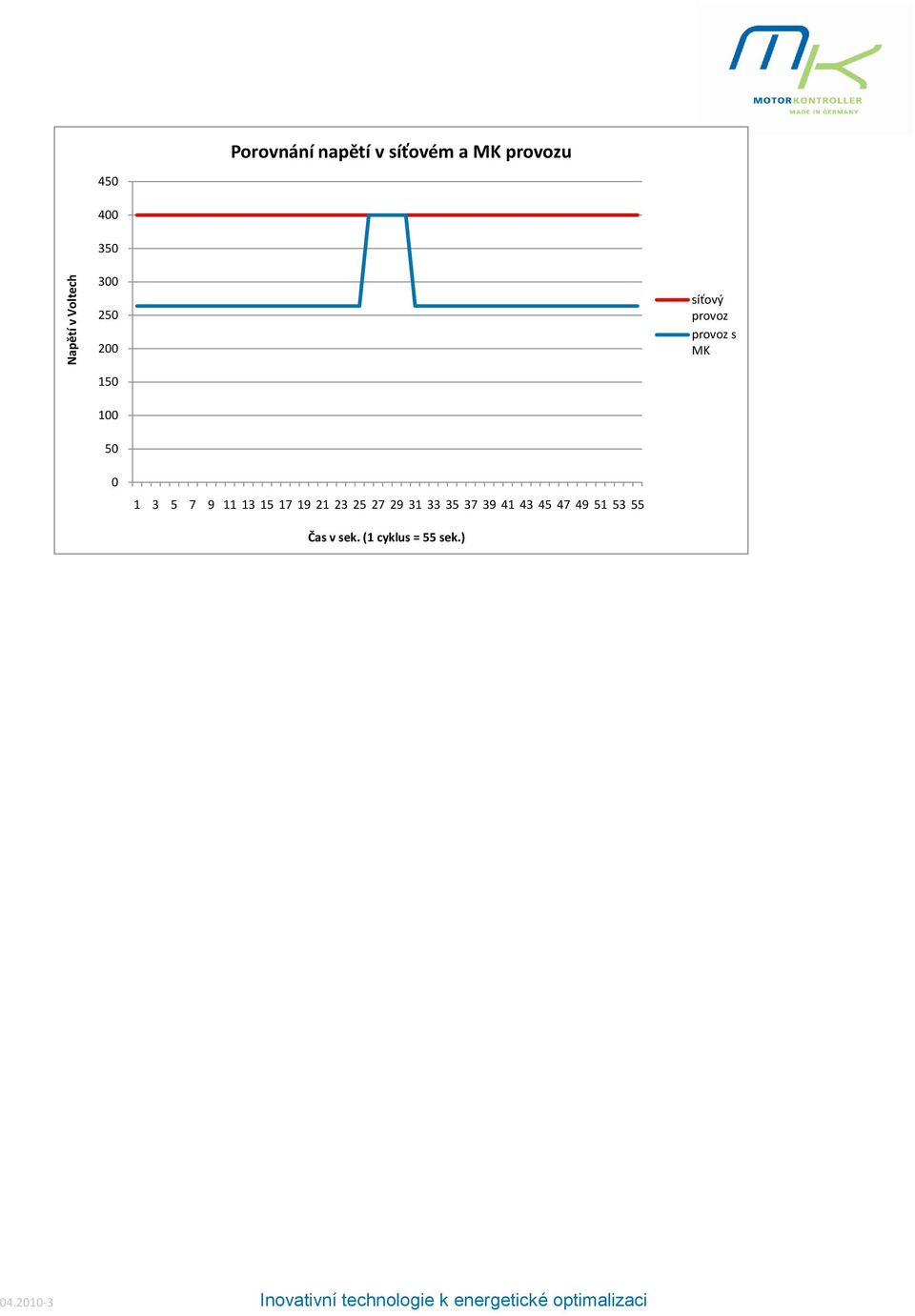

6 Napětí v Voltech Porovnání napětí v síťovém a MK provozu síťový provoz provoz s MK Čas v sek. (1 cyklus = 55 sek.)

7 Porovnání proudu v síťovém a MK provozu: Čas [s] Proudový odběr v Proudový odběr v Redukce provozu síť [A] provozu MK [A] v % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % % %

8 Proud va 160 Porovnání proudového odběru v provozu síť a MK síťový provoz provoz s MK Čas v sek. (1 cyklus = 55 sek.)

9 Měření a vyhodnocení firmou DOMETIC Slovakia s.r.o. Měřené hodnoty byly snímány: Běžnými měřícími přístroji (měřící rozvaděč). Postup měření: Nejdříve byly měřeny hodnoty zátěžového cyklu v režimu MotorKontrolleru a potom přes ruční Bypass v síťovém provozu. Poté bylo měřeno 5 minut v režimu MotorKontrolleru a 5 minut v režimu Bypass. Tyto údaje pak byly použity jako základ pro výpočet očekávané roční úspory. Pro ověření správnosti očekávaných hodnot úspory byl provoz měřen v režimu MotorKontroller a v režimu Bypass vždy po dobu 2 pracovních dnů.

10 Naměřené hodnoty v jednom zátěžovém cyklu: Příprava Lisování MK-Betrieb Bypass MK-Betrieb Bypass I 1 = 33 A I 1 = 83 A I 1 = 146 A I 1 = 150 A I 2= 33 A I 2= 82 A I 2= 146 A I 2= 148 A I 3 = 33 A I 3 = 83 A I 3 = 148 A I 3 = 150 A U 1 = 264 V U 1 = 400 V U 1 = 388 V U 1 = 400 V U 2 = 263 V U 2 = 399 V U 2 = 381 V U 2 = 399 V U 3 = 263 V U 3 = 400 V U 3 = 384 V U 3 = 400 V P = 3 kw P = 6 kw P = 75 kw P = 76 kw Q =16 kvar Q =57 kvar Q =61 kvar Q =61 kvar S = 17 kva S = 58 kva S = 95 kva S = 95 kva P 1 = 1 kw P 1 = 2 kw P 1 = 25 kw P 1 = 25 kw P 2 = 1 kw P 2 = 2 kw P 2 = 26 kw P 2 = 25 kw P 3 = 1 kw P 3 = 2 kw P 3 = 25 kw P 3 = 26 kw Q 1 = 5 kvar Q 1 = 19 kvar Q 1 = 20 kvar Q 1 = 21 kvar Q 2 = 5 kvar Q 2 = 19 kvar Q 2 = 20 kvar Q 2 = 19 kvar Q 3 = 6 kvar Q 3 = 19 kvar Q 3 = 21 kvar Q 3 = 21 kvar S 1 = 5 kva S 1 = 20 kva S 1 = 32 kva S 1 = 32 kva S 2 = 5 kva S 2 = 19 kva S 2 = 31 kva S 2 = 32 kva S 3 = 6 kva S 3 = 19 kva S 3 = 32 kva S 3 = 31 kva

11 Propočet očekávané roční úspory: 5 minut měření - hodnoty při síťovém režimu (Bypass): 5 minut měření hodnoty při režimu MotorKontroller:

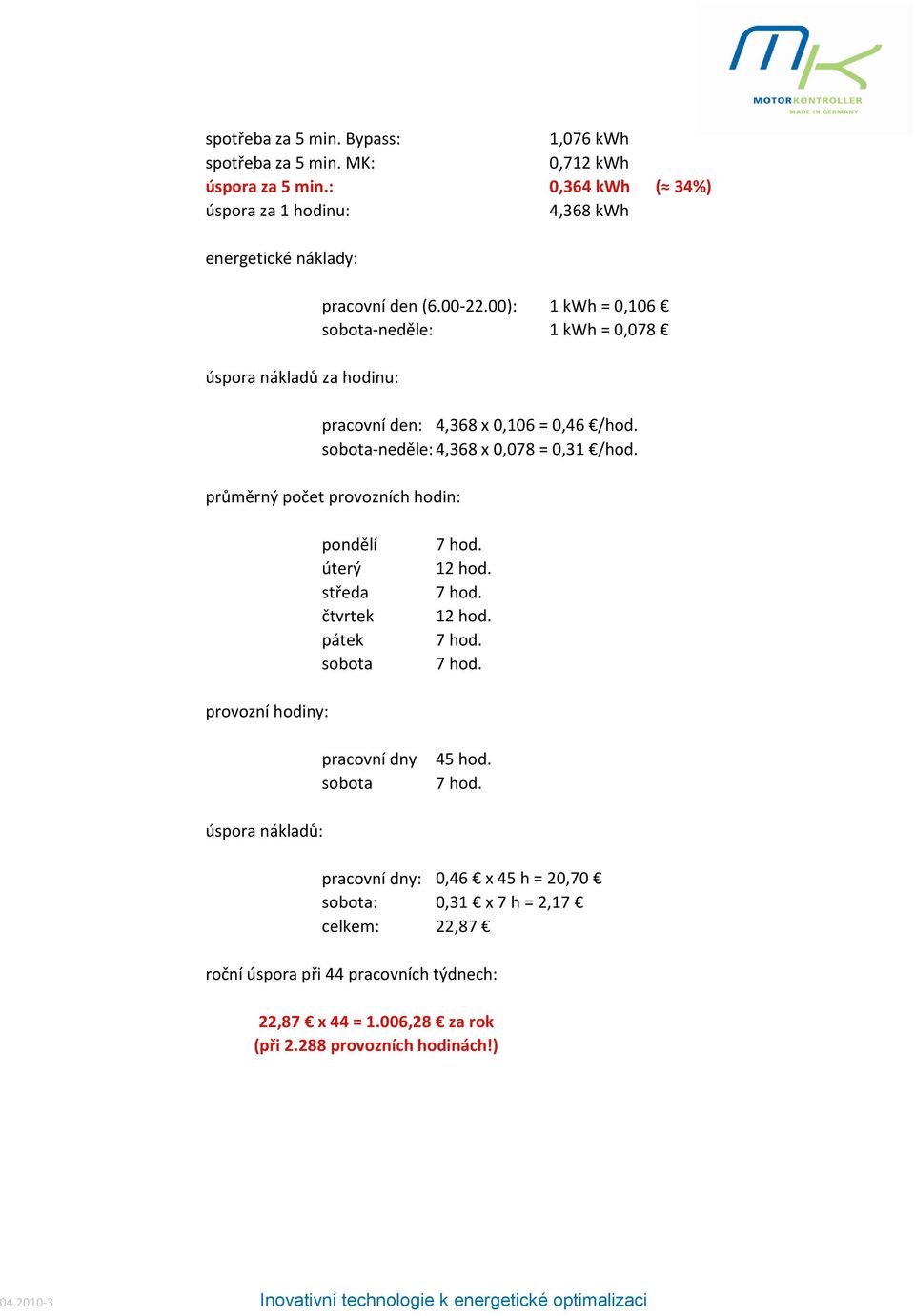

12 spotřeba za 5 min. Bypass: 1,076 kwh spotřeba za 5 min. MK: 0,712 kwh úspora za 5 min.: 0,364 kwh ( 34%) úspora za 1 hodinu: 4,368 kwh energetické náklady: úspora nákladů za hodinu: pracovní den ( ): 1 kwh = 0,106 sobota-neděle: 1 kwh = 0,078 pracovní den: 4,368 x 0,106 = 0,46 /hod. sobota-neděle: 4,368 x 0,078 = 0,31 /hod. průměrný počet provozních hodin: pondělí úterý středa čtvrtek pátek sobota 7 hod. 12 hod. 7 hod. 12 hod. 7 hod. 7 hod. provozní hodiny: pracovní dny sobota 45 hod. 7 hod. úspora nákladů: pracovní dny: 0,46 x 45 h = 20,70 sobota: 0,31 x 7 h = 2,17 celkem: 22,87 roční úspora při 44 pracovních týdnech: 22,87 x 44 = 1.006,28 za rok (při provozních hodinách!)

13 Měření spotřeby po dobu 2 pracovních dnů: měření v režimu Bypass: měření v režimu MK: : : provoz: provoz: (0,5 hod. pauza) počet lisovacích cyklů: 312 počet lisovacích cyklů: : : provoz: (1 hod. pauza) provoz: (0,5 hod. pauza) počet lisovacích cyklů: 203 počet lisovacích cyklů: celkem: celkem: provozní hodiny celkem: 13,5 hod. provozní hodiny celkem: 13 hod. počet lisovacích cyklů celkem: 515 počet lisovacích cyklů celkem: 586 spotřeba: 134 kwh spotřeba: 83 kwh Přímé srovnání dosažené úspory za oba pracovní dny: 134 kwh - 83 kwh = 51 kwh ( 38%)
