1 Určování parametrů sušícího prostředí

2 Proč? Proč určujeme parametry prostředí? odpovídající plánování / řízení sušícího procesu určuje tvrdost sušících řádů rychlost rušení podle zjištěných hodnot se určuje kvalita sušárenských zařízení Jaké veličiny zjišťujeme? teplotu vzduchu vlhkost vzduchu rychlost proudění vzduchu tlak vzduchu Jak tyto veličiny stanovujeme? 2/11

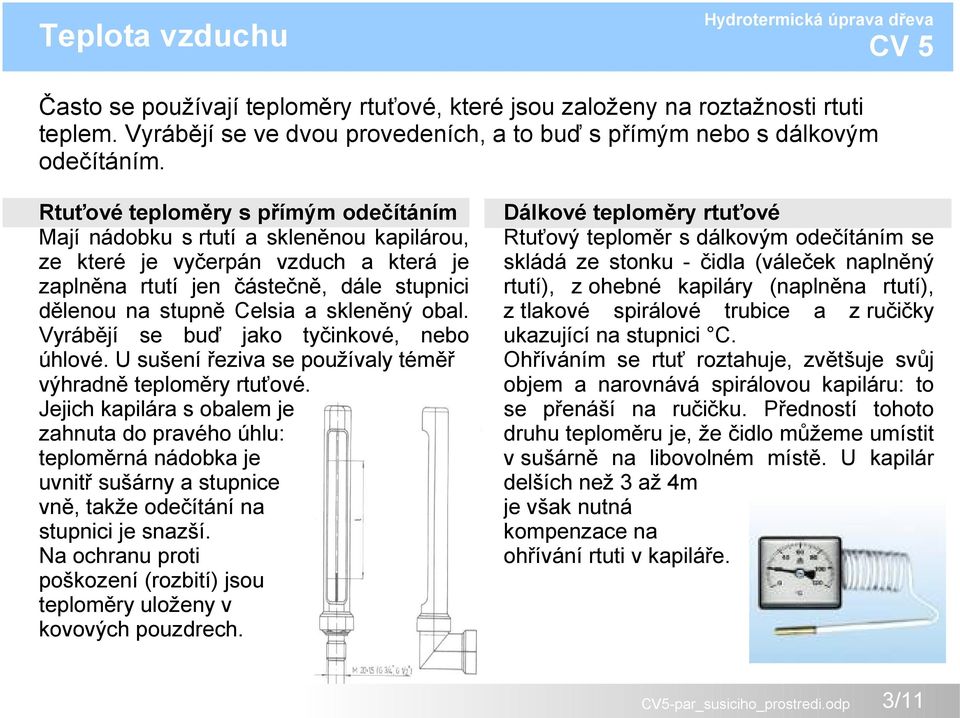

3 Teplota vzduchu Často se používají teploměry rtuťové, které jsou založeny na roztažnosti rtuti teplem. Vyrábějí se ve dvou provedeních, a to buď s přímým nebo s dálkovým odečítáním. Rtuťové teploměry s přímým odečítáním Mají nádobku s rtutí a skleněnou kapilárou, ze které je vyčerpán vzduch a která je zaplněna rtutí jen částečně, dále stupnici dělenou na stupně Celsia a skleněný obal. Vyrábějí se buď jako tyčinkové, nebo úhlové. U sušení řeziva se používaly téměř výhradně teploměry rtuťové. Jejich kapilára s obalem je zahnuta do pravého úhlu: teploměrná nádobka je uvnitř sušárny a stupnice vně, takže odečítání na stupnici je snazší. Na ochranu proti poškození (rozbití) jsou teploměry uloženy v kovových pouzdrech. Dálkové teploměry rtuťové Rtuťový teploměr s dálkovým odečítáním se skládá ze stonku - čidla (váleček naplněný rtutí), z ohebné kapiláry (naplněna rtutí), z tlakové spirálové trubice a z ručičky ukazující na stupnici C. Ohříváním se rtuť roztahuje, zvětšuje svůj objem a narovnává spirálovou kapiláru: to se přenáší na ručičku. Předností tohoto druhu teploměru je, že čidlo můžeme umístit v sušárně na libovolném místě. U kapilár delších než 3 až 4m je však nutná kompenzace na ohřívání rtuti v kapiláře. 3/11

4 Teplota vzduchu Teploměr el. převodník na měření teploty vzduchu Odporové teploměry jsou vhodné pro sušárny řeziva. Jejich funkce je založena na změně elektrického odporu kovů (nejčastěji platiny, niklu nebo stříbra) se změnou teploty. Zahříváním elektrický odpor kovu roste. Proto určitému elektrickému odporu odpovídá určitá teplota. 4/11

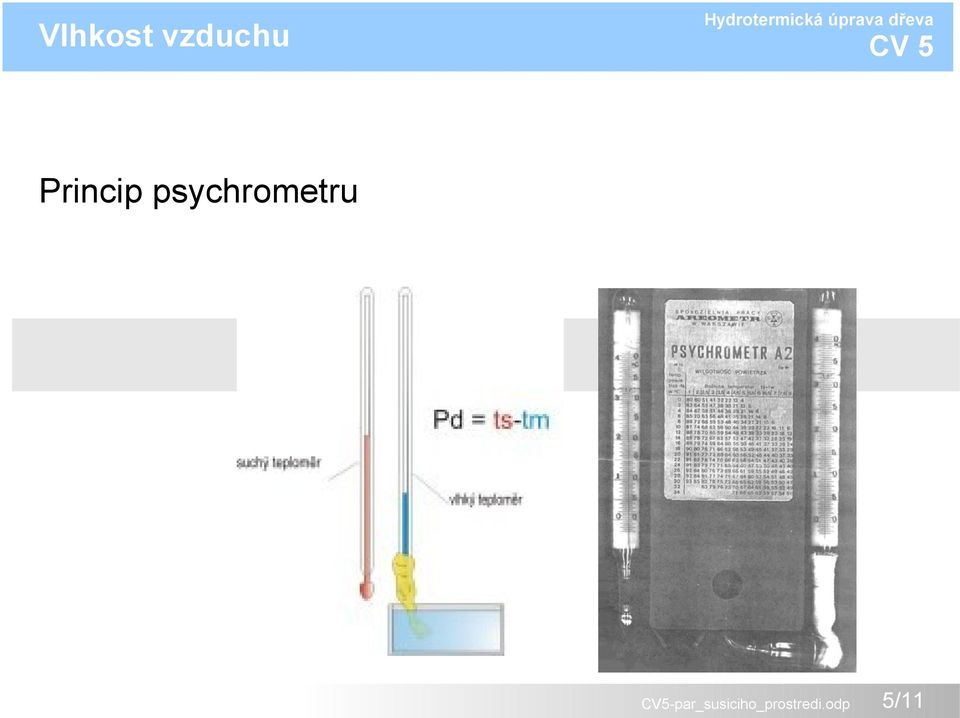

5 Vlhkost vzduchu Princip psychrometru 5/11

6 Vlhkost vzduchu Vlasový vlhkoměr 1 žíně 2 ručička Vlhkostní a teplotní čidlo (el. převodník vlhkosti a teploty) 6/11

7 Vlhkost vzduchu Aspirační laboratorní psychrometr hodinový strojek Laboratorní psychrometr 7/11

8 Vlhkost vzduchu Průmyslový (sušárenský) el. psychrometr 1 suchý teploměr 2 vlhký teploměr 3 textilní bandáž 4 vanička 5 zásobník 8/11

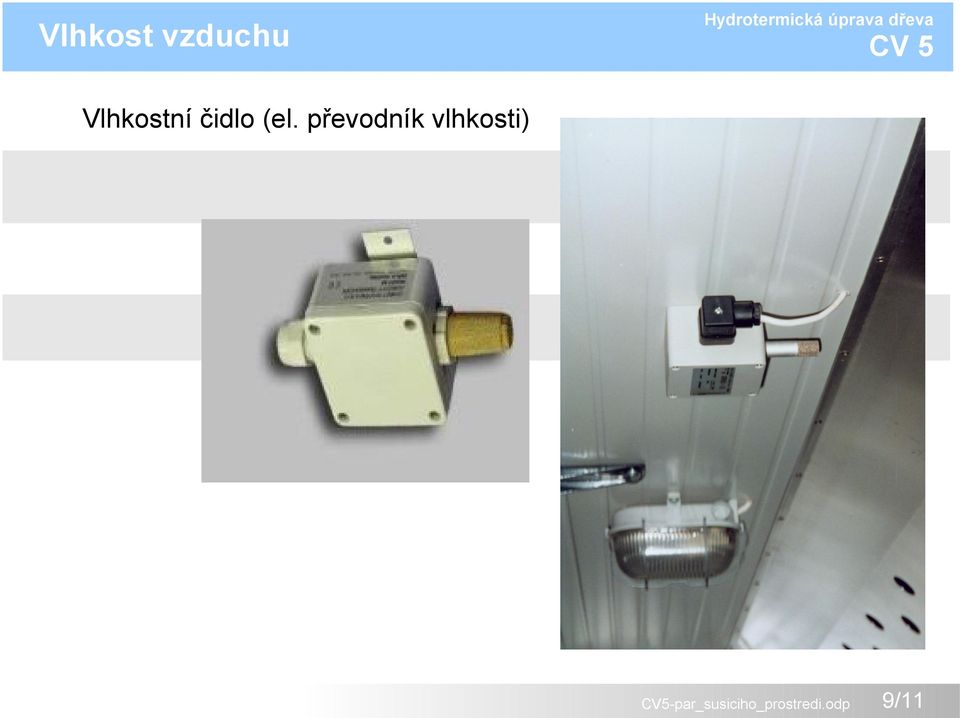

9 Vlhkost vzduchu Vlhkostní čidlo (el. převodník vlhkosti) 9/11

10 Rychlost proudění vzduchu Vrtulkový anemometr Žárová sonda Ultrasonická sonda 10/11

11 Tlak vzduchu Manometry (tlakoměry) jsou přístroje na měření přetlaku, podtlaku nebo diference tlaku: manometry pro standardní použití (manometry určené pro standardní měření tlaků dělené podle průměru: 60, 100 a 160 mm ( standardní, nízkotlaké, vodotěsné, otřesuvzdorné, dvojité, kontrolní) manometry pro zvláštní podmínky (jedná se o manometry, které jsou robustnější než manometry topenářské, jejich provedení je kvalitnější, většina manometrů má pouzdro z nerez oceli, dělí se na skupiny podle použití: standardní, glycerínové (otřesuvzdorné), etalónované, dvojité, diferenční, membránové, kontaktní, pro dálkový přenos dat, digitální, analogové) 11/11
