DEMATECH CENOVÁ NABÍDKA

Rozměr: px

Začít zobrazení ze stránky:

Download "DEMATECH CENOVÁ NABÍDKA"

Daniel Holub
před 9 lety
Počet zobrazení:

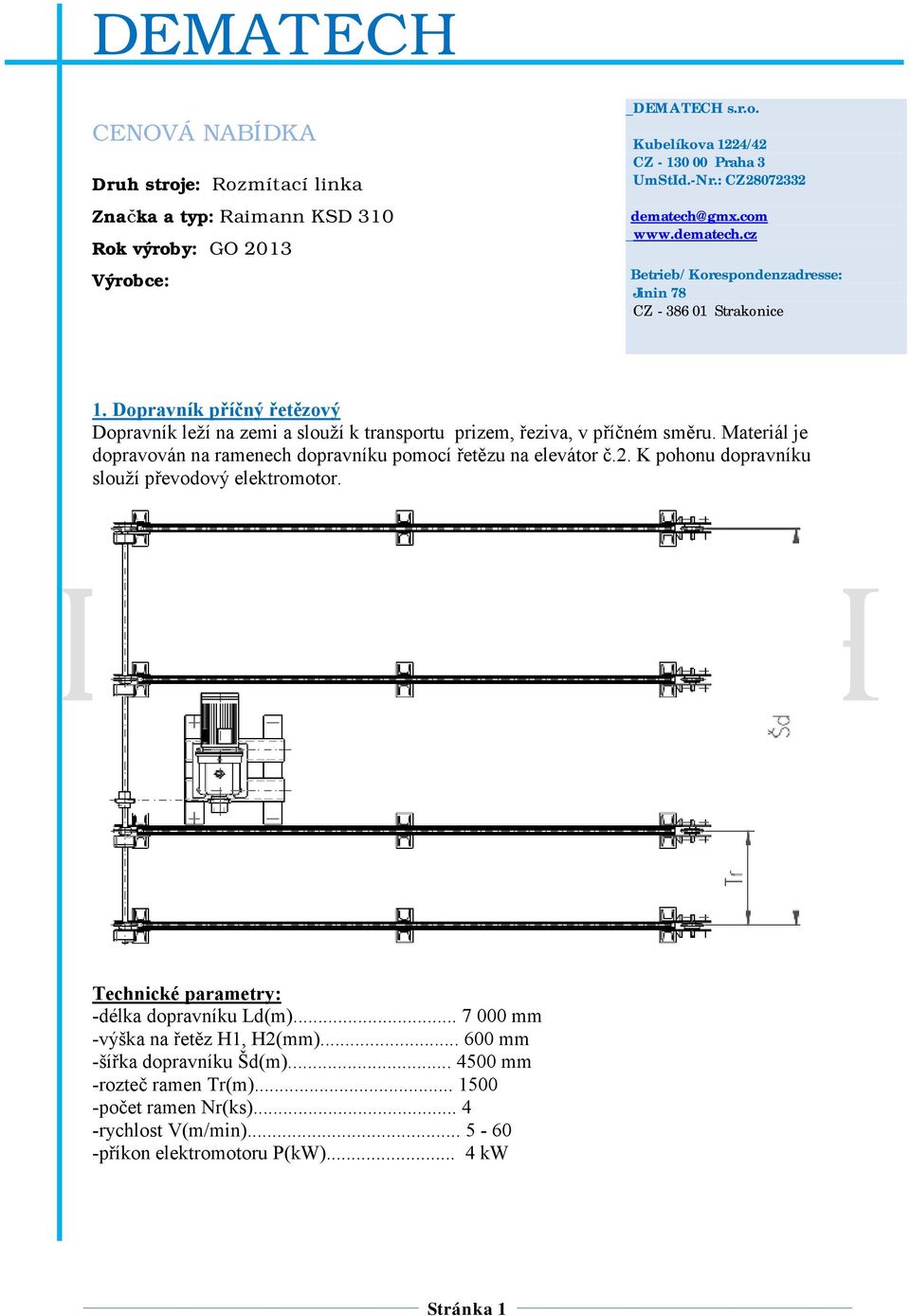

1 CENOVÁ NABÍDKA Druh stroje: Rozmítací linka Značka a typ: Raimann KSD 310 Rok výroby: GO 2013 Výrobce: DEMATECH s.r.o. Kubelíkova 1224/42 CZ Praha 3 UmStId.-Nr.: CZ dematech@gmx.com Betrieb/ Korespondenzadresse: Jinin 78 CZ Strakonice 1. Dopravník příčný řetězový Dopravník leží na zemi a slouží k transportu prizem, řeziva, v příčném směru. Materiál je dopravován na ramenech dopravníku pomocí řetězu na elevátor č.2. K pohonu dopravníku slouží převodový elektromotor. Technické parametry: -délka dopravníku Ld(m) mm -výška na řetěz H1, H2(mm) mm -šířka dopravníku Šd(m) mm -rozteč ramen Tr(m) počet ramen Nr(ks) rychlost V(m/min) příkon elektromotoru P(kW)... 4 kw Stránka 1

Dopravník příčný řetězový Dopravník leží na zemi a slouží k transportu prizem, řeziva, v příčném směru. Materiál je dopravován na ramenech dopravníku pomocí řetězu na elevátor č.2.

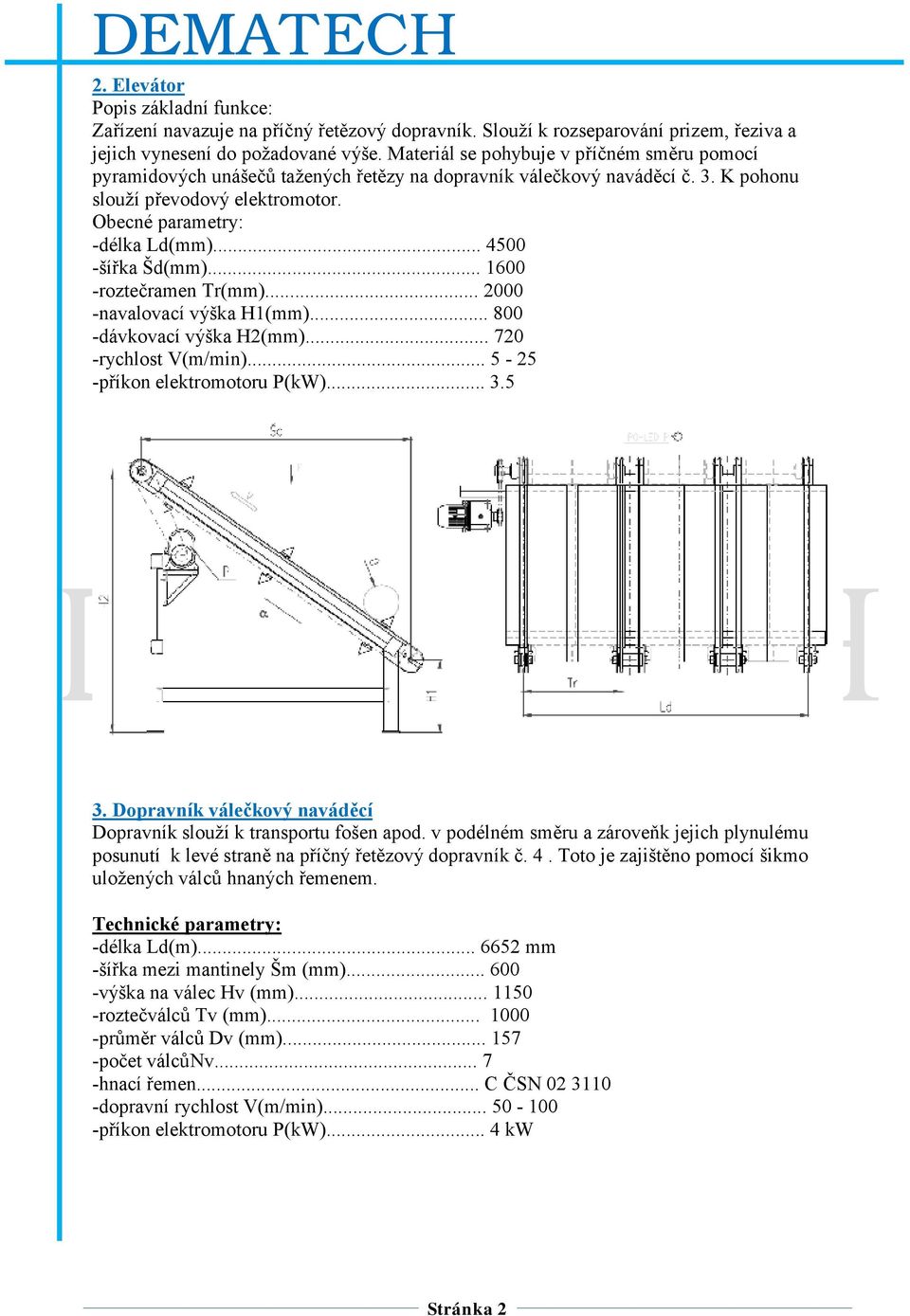

2 2. Elevátor Popis základní funkce: Zařízení navazuje na příčný řetězový dopravník. Slouží k rozseparování prizem, řeziva a jejich vynesení do požadované výše. Materiál se pohybuje v příčném směru pomocí pyramidových unášečů tažených řetězy na dopravník válečkový naváděcí č. 3. K pohonu slouží převodový elektromotor. Obecné parametry: -délka Ld(mm) šířka Šd(mm) roztečramen Tr(mm) navalovací výška H1(mm) dávkovací výška H2(mm) rychlost V(m/min) příkon elektromotoru P(kW) Dopravník válečkový naváděcí Dopravník slouží k transportu fošen apod. v podélném směru a zároveňk jejich plynulému posunutí k levé straně na příčný řetězový dopravník č. 4. Toto je zajištěno pomocí šikmo uložených válců hnaných řemenem. Technické parametry: -délka Ld(m) mm -šířka mezi mantinely Šm (mm) výška na válec Hv (mm) roztečválců Tv (mm) průměr válců Dv (mm) počet válcůnv hnací řemen... C ČSN dopravní rychlost V(m/min) příkon elektromotoru P(kW)... 4 kw Stránka 2

.. 4500 -šířka Šd(mm)... 1600 -roztečramen Tr(mm)... 2000 -navalovací výška H1(mm)... 800 -dávkovací výška H2(mm)... 720 -rychlost V(m/min)... 5-25 -příkon elektromotoru P(kW)... 3.5 3.

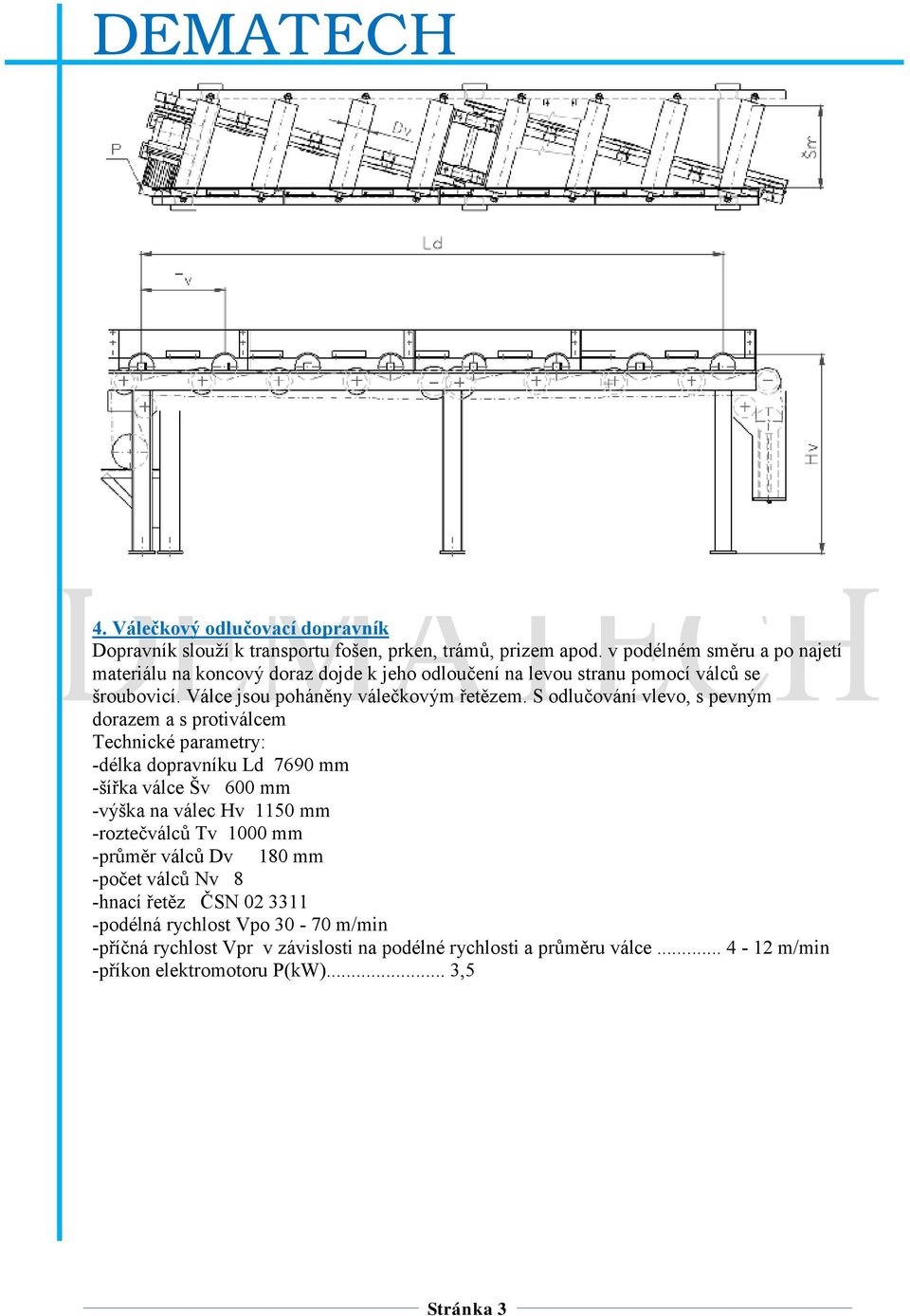

3 4. Válečkový odlučovací dopravník Dopravník slouží k transportu fošen, prken, trámů, prizem apod. v podélném směru a po najetí materiálu na koncový doraz dojde k jeho odloučení na levou stranu pomocí válců se šroubovicí. Válce jsou poháněny válečkovým řetězem. S odlučování vlevo, s pevným dorazem a s protiválcem Technické parametry: -délka dopravníku Ld 7690 mm -šířka válce Šv 600 mm -výška na válec Hv 1150 mm -roztečválců Tv 1000 mm -průměr válců Dv 180 mm -počet válců Nv 8 -hnací řetěz ČSN podélná rychlost Vpo m/min -příčná rychlost Vpr v závislosti na podélné rychlosti a průměru válce m/min -příkon elektromotoru P(kW)... 3,5 Stránka 3

S odlučování vlevo, s pevným dorazem a s protiválcem Technické parametry: -délka dopravníku Ld 7690 mm -šířka válce Šv 600 mm -výška na válec Hv 1150 mm -roztečválců

4 5. Příčný řetězový dopravník Popis základní funkce: Dopravník slouží k transportu, prizem, řeziva, v příčném směru. Materiál je dopravován na ramenech dopravníku pomocí řetězu na válečkový dopravník před rozmítací pilu. K pohonu dopravníku slouží převodový elektromotor. Obecné parametry: -délka dopravníku Ld(m) mm -výška na řetěz Hr(mm) šířka dopravníku Šd(m) rozteč ramen Tr(m) mm -počet ramen Nr(ks) rychlost V(m/min) příkon elektromotoru P(kW)... 4 kw Stránka 4

K pohonu dopravníku slouží převodový elektromotor. Obecné parametry: -délka dopravníku Ld(m)... 5000 mm -výška na řetěz Hr(mm).

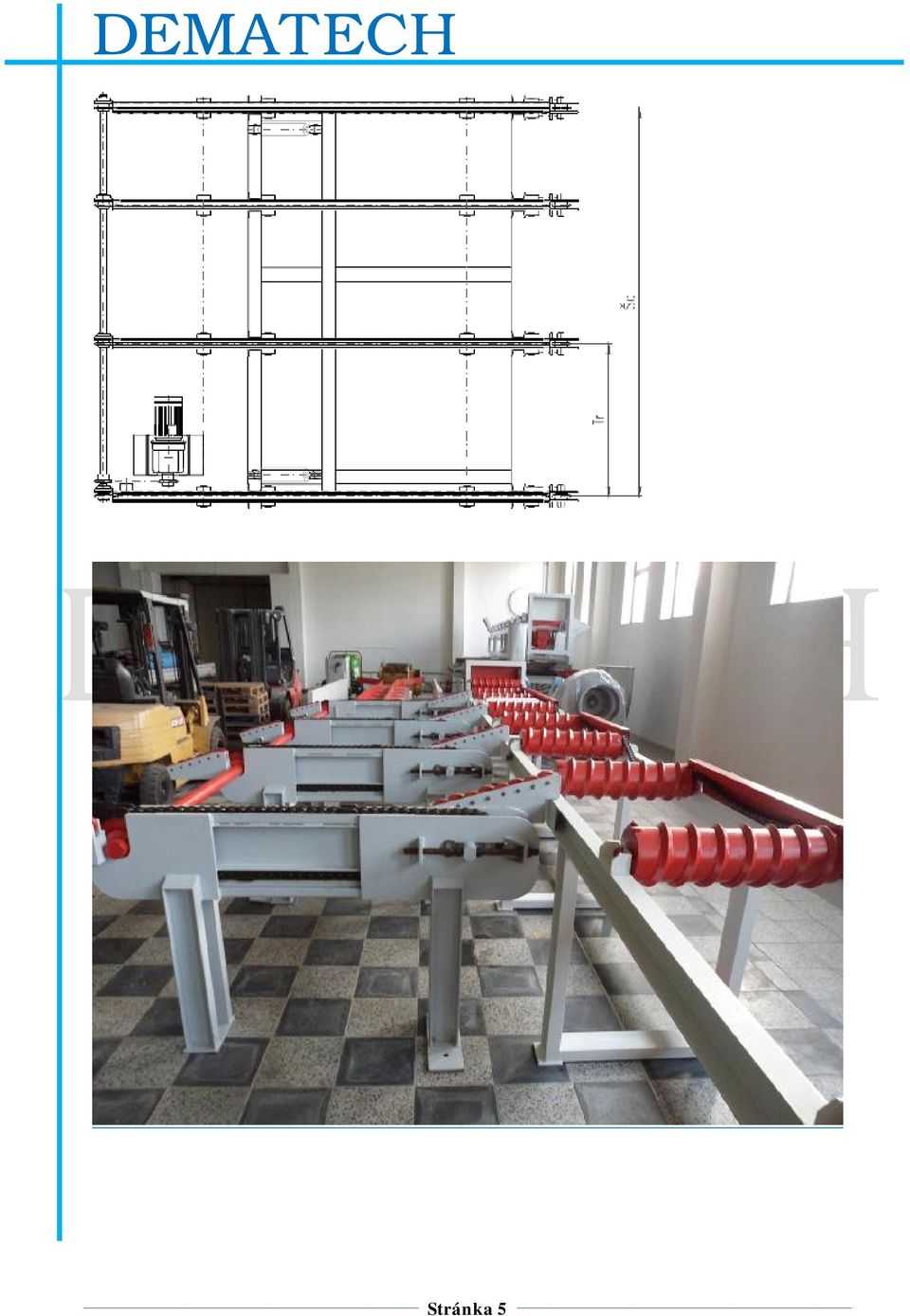

5 Stránka 5

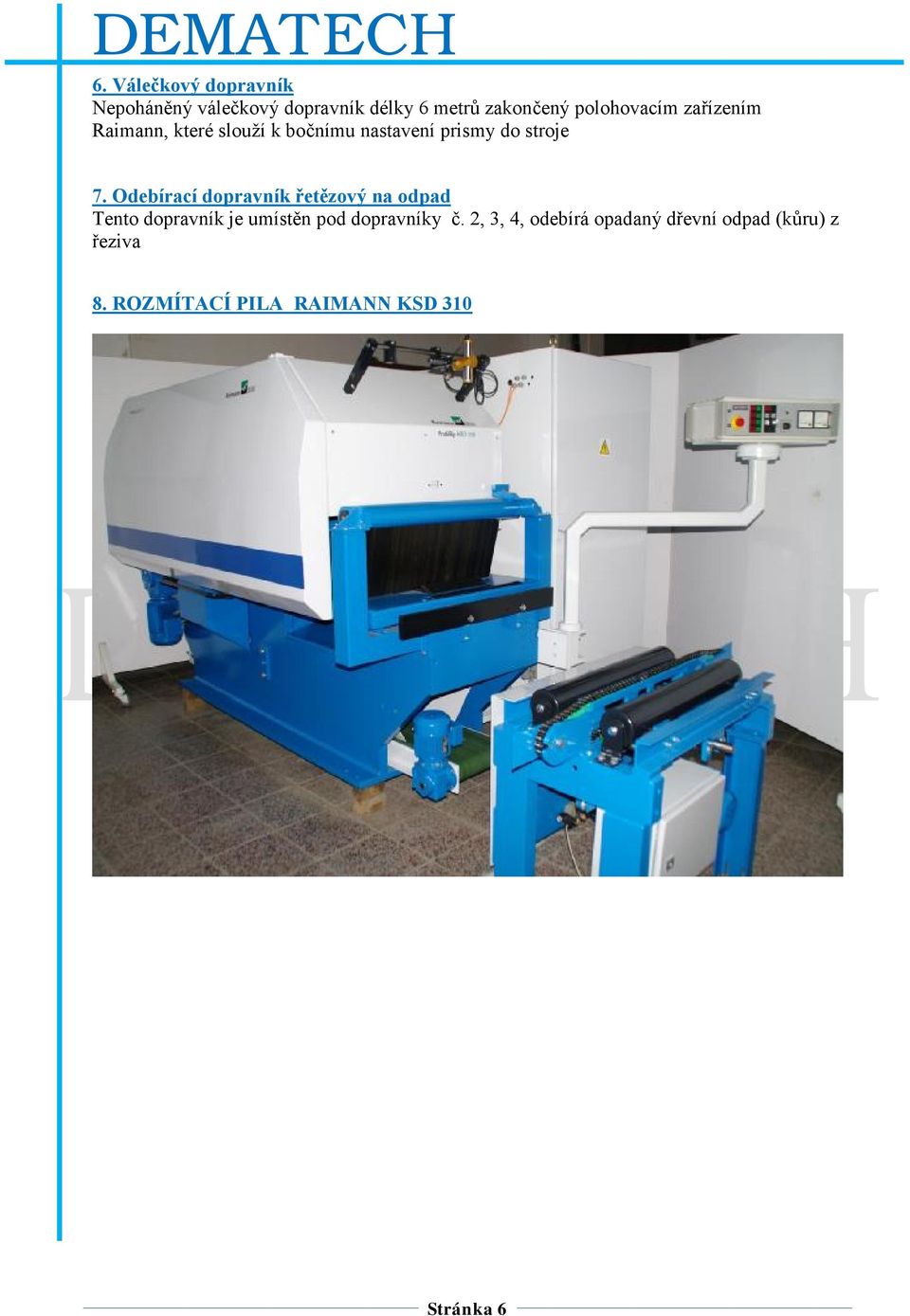

6 6. Válečkový dopravník Nepoháněný válečkový dopravník délky 6 metrů zakončený polohovacím zařízením Raimann, které slouží k bočnímu nastavení prismy do stroje 7. Odebírací dopravník řetězový na odpad Tento dopravník je umístěn pod dopravníky č. 2, 3, 4, odebírá opadaný dřevní odpad (kůru) z řeziva 8. ROZMÍTACÍ PILA RAIMANN KSD 310 Stránka 6

Odebírací dopravník řetězový na odpad Tento dopravník je umístěn pod dopravníky č.

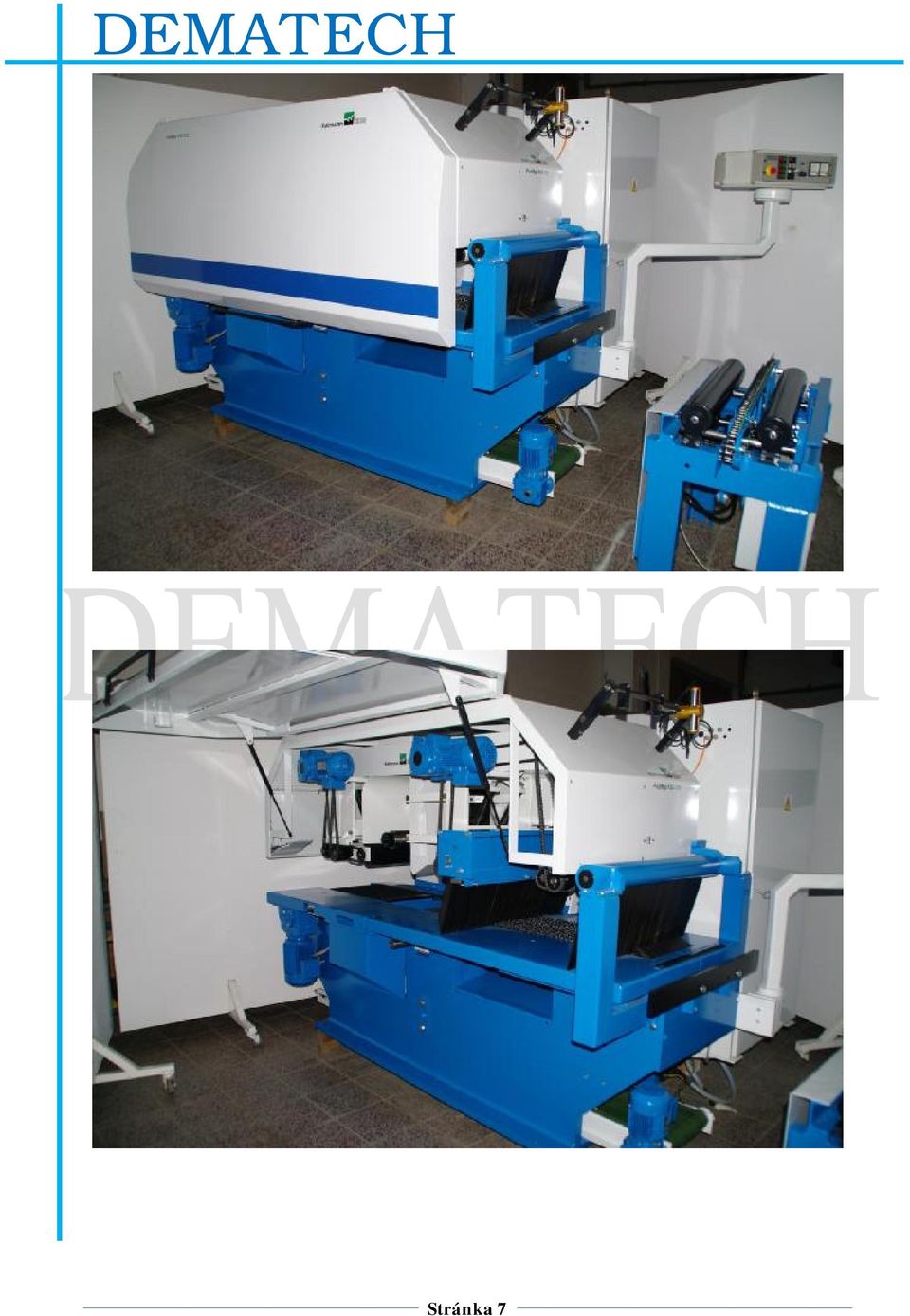

7 Stránka 7

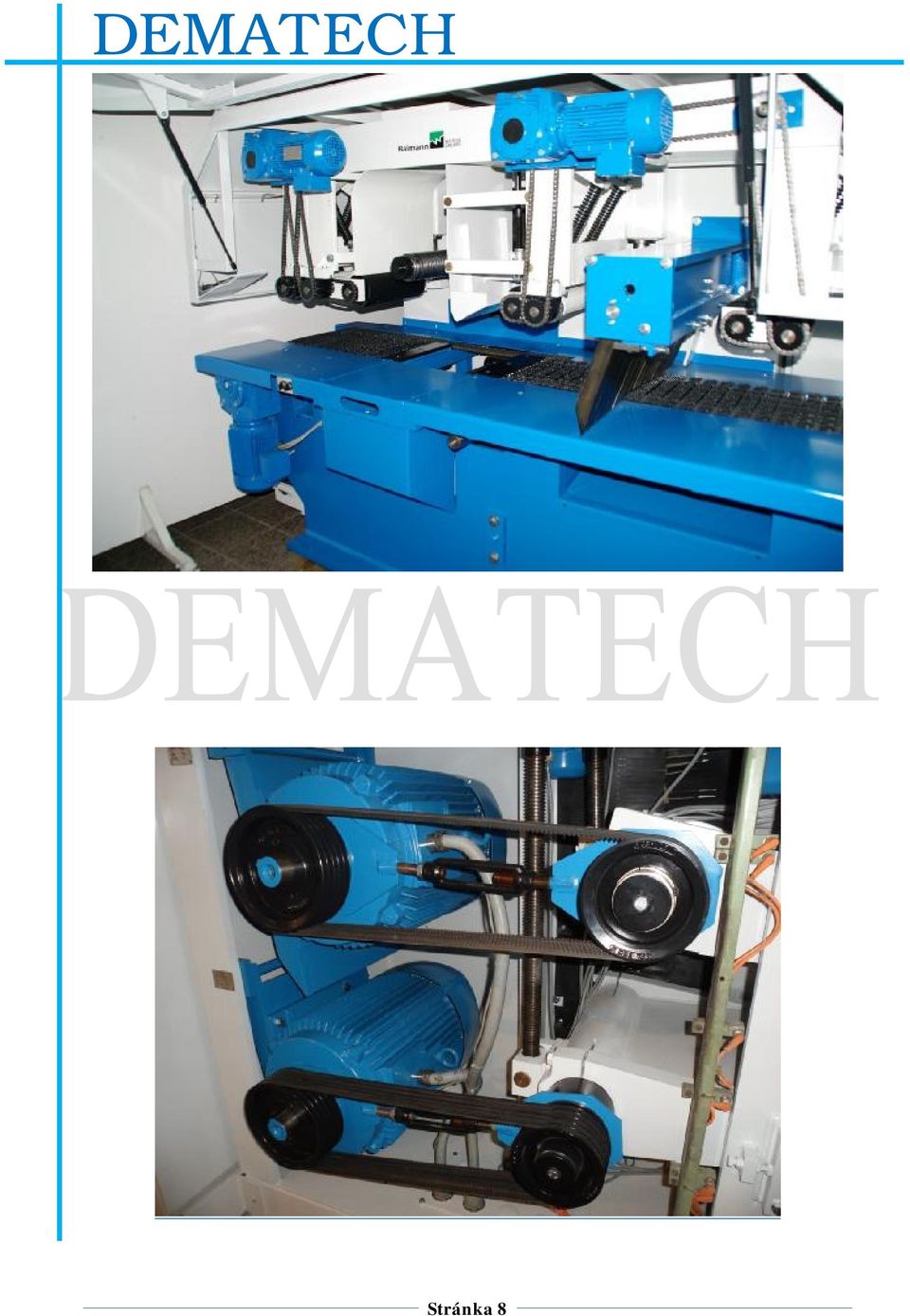

8 Stránka 8

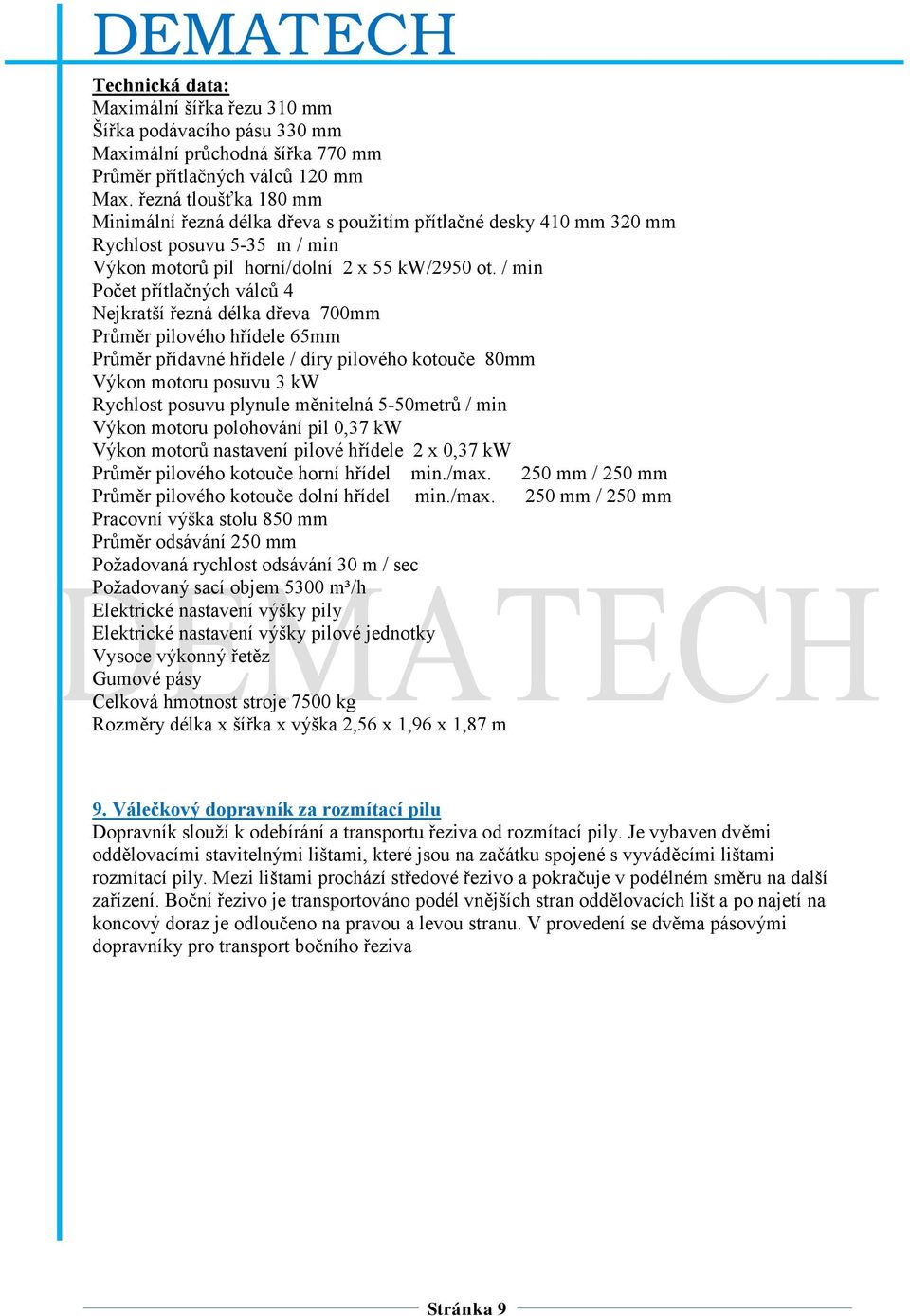

9 Technická data: Maximální šířka řezu 310 mm Šířka podávacího pásu 330 mm Maximální průchodná šířka 770 mm Průměr přítlačných válců 120 mm Max. řezná tloušťka 180 mm Minimální řezná délka dřeva s použitím přítlačné desky 410 mm 320 mm Rychlost posuvu 5-35 m / min Výkon motorů pil horní/dolní 2 x 55 kw/2950 ot. / min Počet přítlačných válců 4 Nejkratší řezná délka dřeva 700mm Průměr pilového hřídele 65mm Průměr přídavné hřídele / díry pilového kotouče 80mm Výkon motoru posuvu 3 kw Rychlost posuvu plynule měnitelná 5-50metrů / min Výkon motoru polohování pil 0,37 kw Výkon motorů nastavení pilové hřídele 2 x 0,37 kw Průměr pilového kotouče horní hřídel min./max. 250 mm / 250 mm Průměr pilového kotouče dolní hřídel min./max. 250 mm / 250 mm Pracovní výška stolu 850 mm Průměr odsávání 250 mm Požadovaná rychlost odsávání 30 m / sec Požadovaný sací objem 5300 m³/h Elektrické nastavení výšky pily Elektrické nastavení výšky pilové jednotky Vysoce výkonný řetěz Gumové pásy Celková hmotnost stroje 7500 kg Rozměry délka x šířka x výška 2,56 x 1,96 x 1,87 m 9. Válečkový dopravník za rozmítací pilu Dopravník slouží k odebírání a transportu řeziva od rozmítací pily. Je vybaven dvěmi oddělovacími stavitelnými lištami, které jsou na začátku spojené s vyváděcími lištami rozmítací pily. Mezi lištami prochází středové řezivo a pokračuje v podélném směru na další zařízení. Boční řezivo je transportováno podél vnějších stran oddělovacích lišt a po najetí na koncový doraz je odloučeno na pravou a levou stranu. V provedení se dvěma pásovými dopravníky pro transport bočního řeziva Stránka 9

/ min Počet přítlačných válců 4 Nejkratší řezná délka dřeva 700mm Průměr pilového hřídele 65mm Průměr přídavné hřídele / díry pilového kotouče 80mm Výkon motoru posuvu 3 kw Rychlost posuvu plynule

10 (Změny a chyby v technických datech, popisech a cenách a rovněž meziprodej vyhrazeny!) Stránka 10
