1 Spaltfix Štípačka vše v jednom. Řezání, štípání a nakládání to všechno zvládne 8 modelů série Spaltfix v okamžiku. Dřevo je nejprve vtaženo, rozřezáno, následně v závislosti na modelu rozštípáno štípací silou v rozmezí 0 až 4 t a poté odsunuto prostřednictvím pásového dopravníku. Novinka v našem výrobním programu: funkce Split- Control, automatické nastavení štípacího nože s integrovaným měřením množství dřeva. Přehled výhod Řezání, štípání a nakládání se štípací silou 0 až 4 t Zpracování dřeva s Ø 8 až 55 cm, v závislosti na modelu Spaltfix Přísun dřeva prostřednictvím podélného nebo příčného dopravníku s řetězovým pohonem Pohodlné ovládání prostřednictvím joysticku Různé varianty štípacího nože pro až 8 praktických polen Volitelný pásový dopravník pro pohodlný odsun dřevěných polen Podívejte se sami, jak pracují stroje Posch: Vyžádejte si jednoduše naše produktové DVD nebo se rovnou podívejte na internetu:

2 Spaltfix Všeuměl pro náročnéodsun dřevěných polen Funkce Autospeed reaguje na požadovaný štípací tlak a samostatně přepíná štípací rychlost. Různé požadavky různé modely stroje Spaltfix: řada Spaltfix od firmy Posch zpracovává v závislosti na modelu dřevo o průměru od 8 do 55 cm. 3 Skuteční siláci: různé modely Spaltfix se pouští do práce se štípací silou 0 až 4 tun. Sériově s funkcí Autospeed. 4 5 Jednoduché a pohodlné jednoruční nebo dvouruční ovládání stroje pomocí joysticku. 5 Podélný a příčný dopravník pro optimální přísun dřeva je k dostání v různých provedeních. 6 6 Volitelný pásový dopravník resp. vybočený pásový dopravník pro pohodlné naložení hotových polen. Různé varianty štípacího nože dodají v jediném pracovním kroku až 8 polen připravených do kamen

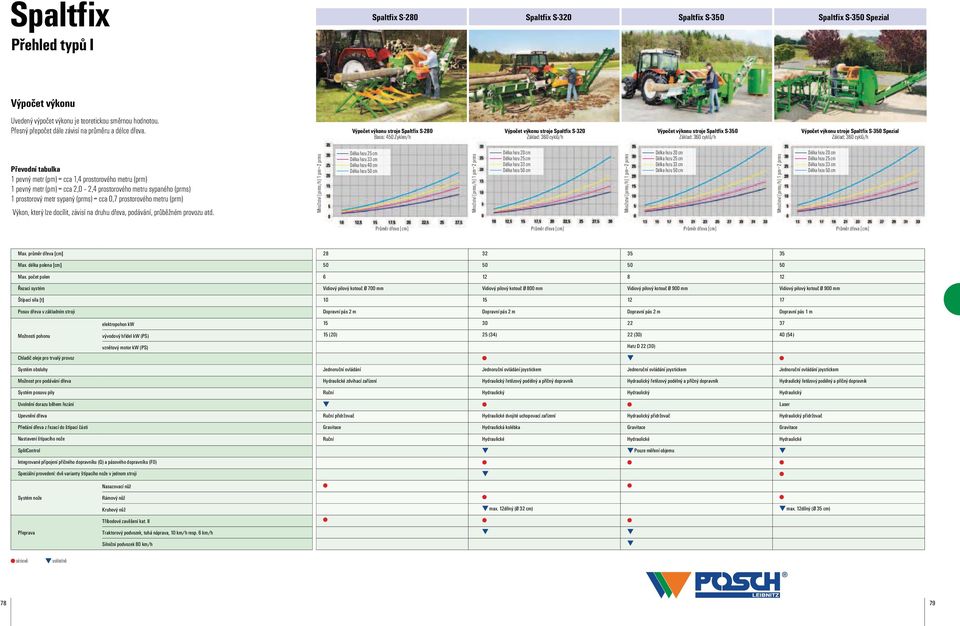

3 Spaltfix Spaltfix Přehled typů I S-80 Spaltfix S-30 Spaltfix S-350 Spaltfix S-350 Spezial Výpočet výkonu Uvedený výpočet výkonu je teoretickou směrnou hodnotou. Přesný přepočet dále závisí na průměru a délce dřeva. Výpočet výkonu stroje Spaltfix S-80 Basis: 450 Zyklen/h Výpočet výkonu stroje Spaltfix S-30 Základ: 360 cyklů/h Výpočet výkonu stroje Spaltfix S-350 Základ: 360 cyklů/h Výpočet výkonu stroje Spaltfix S-350 Spezial Základ: 360 cyklů/h Převodní tabulka pevný metr (pm) = cca,4 prostorového metru (prm) pevný metr (pm) = cca,0,4 prostorového metru sypaného (prms) prostorový metr sypaný (prms) = cca 0,7 prostorového metru (prm) Výkon, který lze docílit, závisí na druhu dřeva, podávání, průběžném provozu atd. Množství [prms/h] pm ~ prms Délka řezu 5 cm Délka řezu 33 cm Délka řezu 40 cm Délka řezu 50 cm Množství [prms/h] pm ~ prms Délka řezu 0 cm Délka řezu 5 cm Délka řezu 33 cm Délka řezu 50 cm Množství [prms/h] pm ~ prms Délka řezu 0 cm Délka řezu 5 cm Délka řezu 33 cm Délka řezu 50 cm Množství [prms/h] pm ~ prms Délka řezu 0 cm Délka řezu 5 cm Délka řezu 33 cm Délka řezu 50 cm Průměr dřeva [cm] Průměr dřeva [cm] Průměr dřeva [cm] Průměr dřeva [cm] Max. průměr dřeva [cm] Max. délka polena [cm] Max. počet polen Řezací systém Štípací síla [t] Posuv dřeva v základním stroji elektropohon kw Možnosti pohonu vývodový hřídel kw (PS) vznětový motor kw (PS) Chladič oleje pro trvalý provoz Systém obsluhy Možnost pro podávání dřeva Systém posuvu pily Uvolnění dorazu během řezání Upevnění dřeva Předání dřeva z řezací do štípací části Nastavení štípacího nože SplitControl Integrované připojení příčného dopravníku (Q) a pásového dopravníku (F0) Speciální provedení: dvě varianty štípacího nože v jednom stroji Vidiový pilový kotouč Ø 700 mm Vidiový pilový kotouč Ø 800 mm Vidiový pilový kotouč Ø 900 mm Vidiový pilový kotouč Ø 900 mm Dopravní pás m Dopravní pás m Dopravní pás m Dopravní pás m (0) 5 (34) (30) 40 (54) Hatz D (30) Jednoruční ovládání Jednoruční ovládání joystickem Jednoruční ovládání joystickem Jednoruční ovládání joystickem Hydraulické zdvihací zařízení Hydraulický řetězový podélný a příčný dopravník Hydraulický řetězový podélný a příčný dopravník Hydraulický řetězový podélný a příčný dopravník Ruční Hydraulický Hydraulický Hydraulický Laser Ruční přidržovač Hydraulické dvojité uchopovací zařízení Hydraulický přidržovač Hydraulický přidržovač Gravitace Hydraulická kolébka Gravitace Gravitace Ruční Hydraulické Hydraulické Hydraulické Pouze měření objemu Systém nože Přeprava Nasazovací nůž Rámový nůž Kruhový nůž Tříbodové zavěšení kat. II Traktorový podvozek, tuhá náprava, 0 km/h resp. 6 km/h Silniční podvozek 80 km/h max. dílný (Ø 3 cm) max. dílný (Ø 35 cm) sériově volitelně 78 79

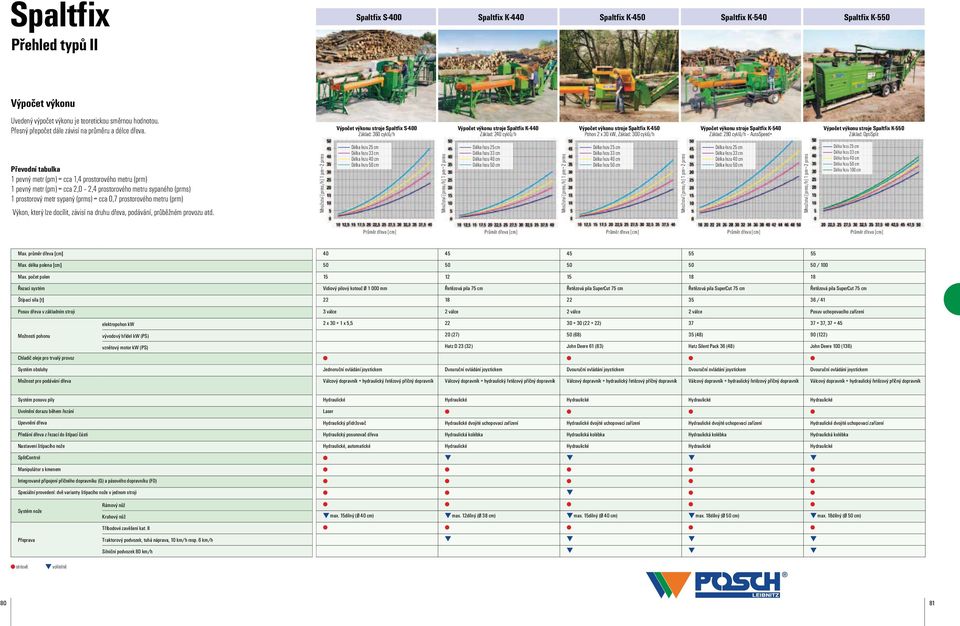

4 Spaltfix Spaltfix Přehled typů II S-400 Spaltfix K-440 Spaltfix K-450 Spaltfix K-540 Spaltfix K-550 Výpočet výkonu Uvedený výpočet výkonu je teoretickou směrnou hodnotou. Přesný přepočet dále závisí na průměru a délce dřeva. Výpočet výkonu stroje Spaltfix S-400 Základ: 360 cyklů/h Výpočet výkonu stroje Spaltfix K-440 Základ: 40 cyklů/h Výpočet výkonu stroje Spaltfix K-450 Pohon x 30 kw, Základ: 300 cyklů/h Výpočet výkonu stroje Spaltfix K-540 Základ: 80 cyklů/h AutoSpeed+ Výpočet výkonu stroje Spaltfix K-550 Základ: OptiSplit Převodní tabulka pevný metr (pm) = cca,4 prostorového metru (prm) pevný metr (pm) = cca,0,4 prostorového metru sypaného (prms) prostorový metr sypaný (prms) = cca 0,7 prostorového metru (prm) Výkon, který lze docílit, závisí na druhu dřeva, podávání, průběžném provozu atd. Množství [prms/h] pm ~ prms Délka řezu 5 cm Délka řezu 33 cm Délka řezu 40 cm Délka řezu 50 cm Množství [prms/h] pm ~ prms Délka řezu 5 cm Délka řezu 33 cm Délka řezu 40 cm Délka řezu 50 cm Množství [prms/h] pm ~ prms Délka řezu 5 cm Délka řezu 33 cm Délka řezu 40 cm Délka řezu 50 cm Množství [prms/h] pm ~ prms Délka řezu 5 cm Délka řezu 33 cm Délka řezu 40 cm Délka řezu 50 cm Množství [prms/h] pm ~ prms Délka řezu 5 cm Délka řezu 33 cm Délka řezu 40 cm Délka řezu 50 cm Délka řezu 00 cm Průměr dřeva [cm] Průměr dřeva [cm] Průměr dřeva [cm] Průměr dřeva [cm] Průměr dřeva [cm] Max. průměr dřeva [cm] Max. délka polena [cm] Max. počet polen Řezací systém Štípací síla [t] Posuv dřeva v základním stroji Možnosti pohonu Chladič oleje pro trvalý provoz Systém obsluhy Možnost pro podávání dřeva elektropohon kw vývodový hřídel kw (PS) vznětový motor kw (PS) / Vidiový pilový kotouč Ø 000 mm Řetězová pila 75 cm Řetězová pila SuperCut 75 cm Řetězová pila SuperCut 75 cm Řetězová pila SuperCut 75 cm / 4 3 válce válce válce válce Posuv uchopovacího zařízení x 30 + x 5, ( + ) , (7) 50 (68) 35 (48) 90 () Hatz D 3 (3) John Deere 6 (83) Hatz Silent Pack 36 (48) John Deere 00 (36) Jednoruční ovládání joystickem Dvouruční ovládání joystickem Dvouruční ovládání joystickem Dvouruční ovládání joystickem Dvouruční ovládání joystickem Válcový dopravník + hydraulický řetězový příčný dopravník Válcový dopravník + hydraulický řetězový příčný dopravník Válcový dopravník + hydraulický řetězový příčný dopravník Válcový dopravník + hydraulický řetězový příčný dopravník Válcový dopravník + hydraulický řetězový příčný dopravník Systém posuvu pily Uvolnění dorazu během řezání Upevnění dřeva Předání dřeva z řezací do štípací části Nastavení štípacího nože SplitControl Manipulátor s kmenem Integrované připojení příčného dopravníku (Q) a pásového dopravníku (F0) Speciální provedení: dvě varianty štípacího nože v jednom stroji Hydraulické Hydraulické Hydraulické Hydraulické Hydraulické Laser Hydraulický přidržovač Hydraulické dvojité uchopovací zařízení Hydraulické dvojité uchopovací zařízení Hydraulické dvojité uchopovací zařízení Hydraulické dvojité uchopovací zařízení Hydraulický posunovač dřeva Hydraulická kolébka Hydraulická kolébka Hydraulická kolébka Hydraulická kolébka Hydraulické, automatické Hydraulické Hydraulické Hydraulické Hydraulické Systém nože Přeprava sériově volitelně Rámový nůž Kruhový nůž Tříbodové zavěšení kat. II Traktorový podvozek, tuhá náprava, 0 km/h resp. 6 km/h Silniční podvozek 80 km/h max. 5dílný (Ø 40 cm) max. dílný (Ø 38 cm) max. 5dílný (Ø 40 cm) max. 8dílný (Ø 50 cm) max. 8dílný (Ø 50 cm) 80 8

5 Spaltfix S-80 Poloautomatický stroj na řezání a štípání palivového dříví. Č. výrobku Typ Pohon M3657 Z Turbo Traktor, potřeba síly 5 kw, olejové čerpadlo s litrovým výkonem 49/03 l/min při 480 ot./min M3677 ZE5 Turbo Traktor 5 kw elektromotor, 400 V, S6, CEE 3A Poloautomatický stroj na řezání a štípání palivového dříví Spaltfix S-80 řeže a štípá dřevo do Ø 8 cm na, 4 nebo 6 dílů. Prostřednictvím volitelného zdvihacího zařízení se kmeny bez námahy zvednou na odkládací stůl. Hydraulický posuv dřeva přepravuje Technické údaje: Štípací síla 0 t s funkcí Autospeed Max. průměr dřeva až 8 cm Vidiový pilový kotouč Ø 700 mm Pro max. 6 polen o délce do 50 cm Hydraulický posuv dřeva s m dlouhým dopravním pásem Ruční systém obsluhy s manuálním posuvem pily Ruční nastavování 4dílného štípacího nože Ruční přidržovač dřeva Tříbodové zavěšení kat. II Rychlost ražení cm/s Chod vpřed Zpětný chod Stupeň /stupeň Hmotnost kg 7 / 34 3 ~ / 34 3 ~ polen Štípací nože, zvláštní a doplňkové vybavení viz strana dřevo pomocí pásového dopravníku k pilovému kotouči. Hotová polena se prostřednictvím volitelného pásového dopravníku posouvají přímo k naložení. Štípací nože pro Spaltfix S-80 F00096 Štípací nůž 6dílný (Ø 0 8 cm) ) F00097 ) středově štípaný průměr dřeva F0 F5 F4 H P A Štípací nůž 4dílný (Ø 0 8 cm) ), sériový Zvláštní výbava pro Spaltfix S-80 Možné pouze u prvotního provedení, vč. montáže. Příprava pro nástavbu pásového dopravníku (ventilový blok a hydraulické potrubí) Jednodílný vyhazovací pásový dopravník,5 m, hydraulický pohon, výška výhozu, m Jednodílný vyhazovací pásový dopravník 4m, hydraulický pohon, výška výhozu,5 m Hydraulický balíček pro připojení odkládacího kozlíku se zdvihacím zařízením Hydraulický balíček pro připojení podélného nebo příčného dopravníku nebo odkládacího kozlíku (vč. volby H) podélný doraz s funkcí uvolnění 3 4 Výšku štípacího nože lze lehce přestavovat rukou. Srdce stroje Spaltfix S-80: ruční přidržovač dřeva pilový kotouč Ø 700 mm 3 nastavitelný doraz dřeva 4 Píst tlačí dřevo štípací silou 0 t proti dvojitému štípacímu noži. 8 83

6 Doplňkové vybavení pro Spaltfix S-80 F F00094 F00037 F00079 F0005 Z Odkládací kozlík se zdvihacím zařízením vč. zátěžového ventilu pro max. délku dřeva m a Ø 30 cm (je nutný hydraulický balíček H) Nasazovací svítící jednotka Přípojka pro odsávání pilin Ø 00 mm Počitadlo hodin pro elektropohon 400 W Počitadlo hodin pro pohon Z, ZE (jazýčkový kontakt) Kloubový hřídel Walterscheid Spaltfix S-30 Řezací štípačka, vysoce výkonná a robustní. Č. výrobku Typ Pohon M7805 M785 Z ZE30 Traktor, potřeba síly 5 kw, olejové čerpadlo s litrovým výkonem 65/45 l/min při 480 ot./min Traktor 30 kw elektromotor, 400 V, S6, CEE 63A Rychlost ražení cm/s Chod vpřed Zpětný chod Stupeň /stupeň Hmotnost kg 7 / 38 3 ~ / 38 3 ~.575 polen Štípací nože, zvláštní a doplňkové vybavení viz strana Servisní a rychle opotřebitelné součástky pro Spaltfix S-80 Z30003 Vidiový pilový kotouč Ø 700 mm, 84 zubů F00034 Servisní sada ( 000 h): sada zarážek a vložka filtru F Vtahovací pás Řezací štípačka na palivové dříví Spaltfix S-30 v jednom pracovním kroku nařeže dřevo do Ø 3 cm a naštípe je až na dílů. Délku řezu lze nastavit od 0 do 50 cm. Hydraulický posuv dřeva přepravuje dřevo pomocí pásového dopravníku k pilovému kotouči. Pro bezpečnou práci je dřevo automaticky sevřeno a hydraulicky drženo. Obsluha stroje se provádí pohodlně jednoručním ovládáním pomocí joysticku. Hotová polena se prostřednictvím volitelného pásového dopravníku posouvají přímo k naložení. Spaltfix lze přepravovat pomocí tříbodového zavěšení. Technické údaje: Štípací síla 5 t s funkcí Autospeed Max. průměr dřeva až 3 cm Vidiový pilový kotouč Ø 800 mm Pro max. polen o délce do 50 cm 4dílný štípací nůž, hydraulicky nastavitelný Jednoruční ovládání joystickem Hydraulický posuv dřeva s m dlouhým dopravním pásem Hydraulické zařízení pro uchopení a držení dřeva Hydraulicky poháněné uvolnění dorazu, posuv pilového kotouče a kolébky na dřevo Chladič oleje pro trvalý provoz Počitadlo hodin Tříbodové zavěšení kat. II Ovládání přidržovače dřeva a pilového kotouče se provádí pomocí ergonomického ručního posuvu. Štípací nůž 6dílný (F00096) 84 85

7 Štípací nože pro Spaltfix S-30 Pozor! Základní stroj není vybaven štípacím nožem, vyberte si laskavě potřebný štípací nůž. Doplňkové vybavení pro Spaltfix S-30 F00005 Štípací nůž 4dílný (Ø 8 3 cm) ) F000 Štípací nůž 6dílný (Ø 8 3 cm) ) F000 Štípací nůž 8dílný (Ø 0 3 cm) ) F00035 Kruhový štípací nůž 9dílný (Ø 4 3 cm) ) F00006 Kruhový štípací nůž dílný (Ø 4 3cm) ) F0004 Speciální štípací nůž dílný (Ø 0 0 cm), 4dílný (Ø 0 5 cm), ) ) 6dílný (Ø 5 3 cm) F0005 Speciální štípací nůž dílný (Ø 0 0 cm), dílný (Ø 0 7 cm), ) ) 3dílný (Ø 0 5 cm), 8dílný (Ø 5 3 cm) F0006 Speciální štípací nůž dílný (Ø 0 0 cm), dílný (Ø 0 7 cm), ) ) 3dílný (Ø 0 5 cm), 6dílný (Ø 5 3 cm) ) ) F0008 Speciální štípací nůž 6dílný (Ø 0 6 cm), dílný (Ø 5 3 cm) ) středově štípaný průměr dřeva F Prodloužení vtahování s válečkem, m F Zařízení pro výměnu nože F Vyhřívání nádrže 30V F00063 Nasazovací svítící jednotka F Přípojka pro odsávání pilin Ø 00 mm Z Kloubový hřídel Walterscheid Z Kloubový hřídel Walterscheid pro traktorový podvozek (T) Servisní a rychle opotřebitelné součástky pro Spaltfix S-30 ) vhodný pouze pro Spaltfix S-30 Spezial Zvláštní výbava pro Spaltfix S-30 Možné pouze u prvotního provedení, vč. montáže. F Z300 F Vtahovací pás Vidiový pilový kotouč Ø 800 mm, pro max. průměr dřeva 3 cm Servisní sada ( 000 h); sada zarážek a vložka filtru S T F6 F4 F5 KF4 KF5 Příplatek za provedení Spaltfix S-30 Spezial: výše umístěný stroj s dvojitým rámem nože Traktorový podvozek, tuhá náprava pro 0 km/h, zajišťovací brzda, tažné oko Ø 40 mm, Ø čepu: 38 mm, opěrné kolo (bez osvětlovacího zařízení) Jednodílný vyhazovací pásový dopravník,6 m, hydraulický pohon, výška výhozu, m Jednodílný vyhazovací pásový dopravník 4 m, hydraulický pohon, výška výhozu,5 m (pouze pro stacionární stroje) Jednodílný vyhazovací pásový dopravník 5 m, hydraulický pohon, výška výhozu 3 m (pouze pro stacionární stroje) Vybočený pásový dopravník, délka 4 m, výška výhozu,5 m Vybočený pásový dopravník, délka 5 m, výška výhozu 3 m 3 SO59 SO59E SplitControl Z SplitControl ZE Jednoruční ovládání joystickem pro Spaltfix S Sériový chladič oleje pro trvalý provoz. Speciální štípací nůž naštípe až polínek (F0008) v rámci jednoho pracovního kroku. Srdce stroje Spaltfix S-30: automatické zařízení pro uchopení a držení dřeva Vidiový pilový kotouč Ø 800 mm s hydraulickým posuvem 3 doraz s funkcí uvolnění, zabraňuje vzpříčení kusu dřeva 4 Píst protlačuje dřevo štípací silou 5 t dvojitým štípacím nožem

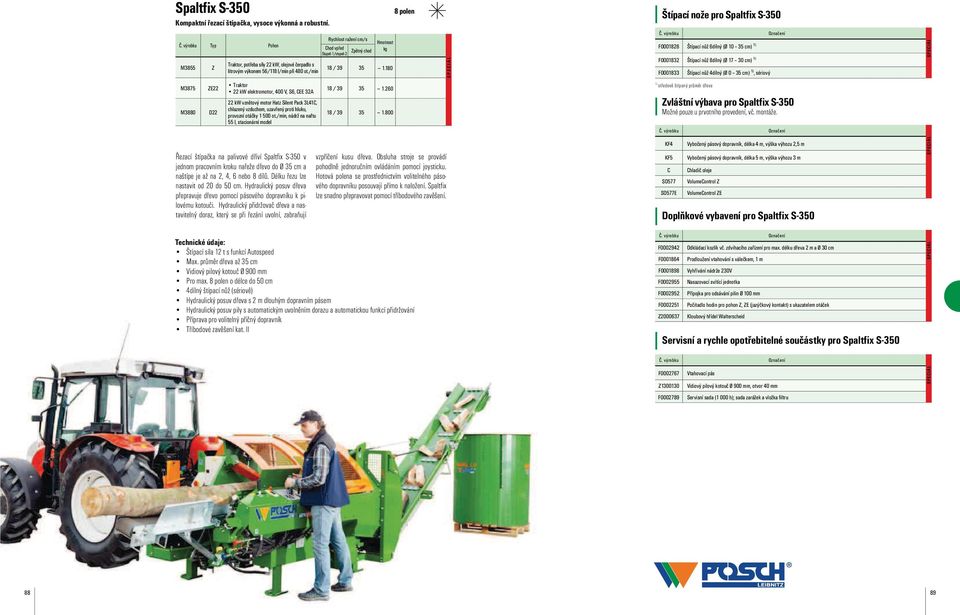

8 Spaltfix S-350 Kompaktní řezací štípačka, vysoce výkonná a robustní. 8 polen Štípací nože pro Spaltfix S-350 Č. výrobku Typ Pohon M3855 Z Traktor, potřeba síly kw, olejové čerpadlo s litrovým výkonem 56/8 l/min při 480 ot./min Rychlost ražení cm/s Chod vpřed Zpětný chod Stupeň /stupeň Hmotnost kg 8 / ~.80 F00086 Štípací nůž 6dílný (Ø 0 35 cm) ) F00083 Štípací nůž 8dílný (Ø 7 30 cm) ) F Štípací nůž 4dílný (Ø 0 35 cm) ), sériový M3875 M3880 ZE D Traktor kw elektromotor, 400 V, S6, CEE 3A kw vznětový motor Hatz Silent Pack 3L4C, chlazený vzduchem, uzavřený proti hluku, provozní otáčky 500 ot./min, nádrž na naftu 55 l, stacionární model 8 / ~.60 8 / ~.800 ) středově štípaný průměr dřeva Zvláštní výbava pro Spaltfix S-350 Možné pouze u prvotního provedení, vč. montáže. Řezací štípačka na palivové dříví Spaltfix S-350 v jednom pracovním kroku nařeže dřevo do Ø 35 cm a naštípe je až na, 4, 6 nebo 8 dílů. Délku řezu lze nastavit od 0 do 50 cm. Hydraulický posuv dřeva přepravuje dřevo pomocí pásového dopravníku k pilovému kotouči. Hydraulický přidržovač dřeva a nastavitelný doraz, který se při řezání uvolní, zabraňují vzpříčení kusu dřeva. Obsluha stroje se provádí pohodlně jednoručním ovládáním pomocí joysticku. Hotová polena se prostřednictvím volitelného pásového dopravníku posouvají přímo k naložení. Spaltfix lze snadno přepravovat pomocí tříbodového zavěšení. KF4 Vybočený pásový dopravník, délka 4 m, výška výhozu,5 m KF5 Vybočený pásový dopravník, délka 5 m, výška výhozu 3 m C Chladič oleje SO577 VolumeControl Z SO577E VolumeControl ZE Doplňkové vybavení pro Spaltfix S-350 Technické údaje: Štípací síla t s funkcí Autospeed Max. průměr dřeva až 35 cm Vidiový pilový kotouč Ø 900 mm Pro max. 8 polen o délce do 50 cm 4dílný štípací nůž (sériově) Hydraulický posuv dřeva s m dlouhým dopravním pásem Hydraulický posuv pily s automatickým uvolněním dorazu a automatickou funkcí přidržování Příprava pro volitelný příčný dopravník Tříbodové zavěšení kat. II F00094 Odkládací kozlík vč. zdvihacího zařízení pro max. délku dřeva m a Ø 30 cm F Prodloužení vtahování s válečkem, m F Vyhřívání nádrže 30V F Nasazovací svítící jednotka F00095 Přípojka pro odsávání pilin Ø 00 mm F0005 Počitadlo hodin pro pohon Z, ZE (jazýčkový kontakt) s ukazatelem otáček Z Kloubový hřídel Walterscheid Servisní a rychle opotřebitelné součástky pro Spaltfix S-350 F Z30030 F Vtahovací pás Vidiový pilový kotouč Ø 900 mm, otvor 40 mm Servisní sada ( 000 h); sada zarážek a vložka filtru 88 89

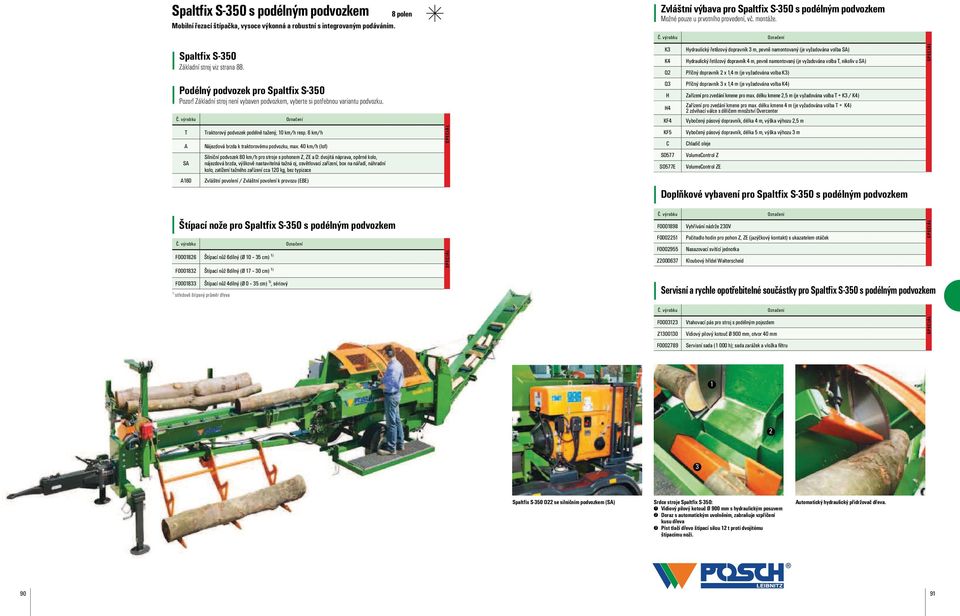

9 Spaltfix S-350 s podélným podvozkem 8 polen Mobilní řezací štípačka, vysoce výkonná a robustní s integrovaným podáváním. Zvláštní výbava pro Spaltfix S-350 s podélným podvozkem Možné pouze u prvotního provedení, vč. montáže. Spaltfix S-350 Základní stroj viz strana 88. K3 K4 Hydraulický řetězový dopravník 3 m, pevně namontovaný (je vyžadována volba SA) Hydraulický řetězový dopravník 4 m, pevně namontovaný (je vyžadována volba T, nikoliv u SA) Q Příčný dopravník x,4 m (je vyžadována volba K3) Podélný podvozek pro Spaltfix S-350 Pozor! Základní stroj není vybaven podvozkem, vyberte si potřebnou variantu podvozku. Q3 Příčný dopravník 3 x,4 m (je vyžadována volba K4) H Zařízení pro zvedání kmene pro max. délku kmene,5 m (je vyžadována volba T + K3 / K4) H4 KF4 Zařízení pro zvedání kmene pro max. délku kmene 4 m (je vyžadována volba T + K4) zdvihací válce s děličem množství Overcenter Vybočený pásový dopravník, délka 4 m, výška výhozu,5 m T A SA Traktorový podvozek podélně tažený, 0 km/h resp. 6 km/h Nájezdová brzda k traktorovému podvozku, max. 40 km/h (lof) Silniční podvozek 80 km/h pro stroje s pohonem Z, ZE a D: dvojitá náprava, opěrné kolo, nájezdová brzda, výškově nastavitelná tažná oj, osvětlovací zařízení, box na nářadí, náhradní kolo, zatížení tažného zařízení cca 0 kg, bez typizace KF5 C SO577 SO577E Vybočený pásový dopravník, délka 5 m, výška výhozu 3 m Chladič oleje VolumeControl Z VolumeControl ZE A60 Zvláštní povolení / Zvláštní povolení k provozu (EBE) Doplňkové vybavení pro Spaltfix S-350 s podélným podvozkem Štípací nože pro Spaltfix S-350 s podélným podvozkem F00086 Štípací nůž 6dílný (Ø 0 35 cm) ) F00083 Štípací nůž 8dílný (Ø 7 30 cm) ) F Vyhřívání nádrže 30V F0005 Počitadlo hodin pro pohon Z, ZE (jazýčkový kontakt) s ukazatelem otáček F Nasazovací svítící jednotka Z Kloubový hřídel Walterscheid F ) středově štípaný průměr dřeva Štípací nůž 4dílný (Ø 0 35 cm) ), sériový Servisní a rychle opotřebitelné součástky pro Spaltfix S-350 s podélným podvozkem F00033 Z30030 F Vtahovací pás pro stroj s podélným pojezdem Vidiový pilový kotouč Ø 900 mm, otvor 40 mm Servisní sada ( 000 h); sada zarážek a vložka filtru 3 Spaltfix S-350 D se silničním podvozkem (SA) Srdce stroje Spaltfix S-350: Vidiový pilový kotouč Ø 900 mm s hydraulickým posuvem Doraz s automatickým uvolněním, zabraňuje vzpříčení kusu dřeva 3 Píst tlačí dřevo štípací silou t proti dvojitému štípacímu noži. Automatický hydraulický přidržovač dřeva. 90 9

10 Spaltfix S-350 Spezial Kompaktní řezací štípačka, vysoce výkonná a robustní. polen Štípací nože pro Spaltfix S-350 Spezial Č. výrobku Typ Pohon M3855S M3875S Z ZE37 Traktor, potřeba síly 40 kw, olejové čerpadlo s litrovým výkonem 7/47 l/min při 480 ot./min Rychlost ražení cm/s Chod vpřed Zpětný chod Stupeň /stupeň Hmotnost kg 5 / 3 30 ~.00 Traktor 37 kw elektromotor, 400 V, S6, CEE 63A 5 / 3 30 ~.00 F0003 Štípací nůž dílný (Ø 0 5 cm), 4dílný (Ø 0 5 cm). 6dílný (Ø 5 35 cm) ) F Štípací nůž dílný (Ø 0 5 cm), 6dílný (Ø 0 5 cm), dílný (Ø 5 35 cm) ) F0003 Štípací nůž dílný (Ø 0 5 cm), 3dílný (Ø 0 5 cm), 9dílný (Ø 5 35cm) ) ) středově štípaný průměr dřeva Pomocí speciálního, 6, dílného rámového nože řeže a štípá výkonný Spaltfix S-350 Spezial dřevo různých průměrů do 35 cm, a to bez výměny nože. Perfektním výsledkem jsou rovnoměrná polena i při různém dřevu. Hydraulický posuv dřeva přepravuje dřevo pomocí pásového dopravníku k pilovému kotouči. Aby nedocházelo ke vzpříčení dřeva, je v akci hydraulický přidržovač dřeva. Délku dřeva lze Technické údaje: Štípací síla 7 t s funkcí Autospeed Speciální provedení s funkcí štípacího nože 3 v Max. průměr dřeva až 35 cm Vidiový pilový kotouč Ø 900 mm Pro max. polen o délce do 50 cm Volitelně s kruhovým štípacím nožem Hydraulický posuv dřeva s m dlouhým dopravním pásem Hydraulický posuv dřeva s automatickým přidržovačem Příprava pro volitelný řetězový, podélný a příčný dopravník Sériový chladič oleje pro trvalý provoz Stacionární model Doplňkové vybavení viz strana 94. pohodlně nastavit: bezdotykové čidlo doby průchodu se nastavuje plynule. Po dosažení požadované délky dřeva se posuv dřeva automaticky vypne. Koncové kusy lze zvlášť opracovat prostřednictvím přejetí nastavené délky dřeva. Díky joysticku je obsluha pohodlná a jednoduchá stačí jedna ruka! Zvláštní výbava pro Spaltfix S-350 Spezial Možné pouze u prvotního provedení, vč. montáže. F5 F4 F5 KF4 KF5 SO60 Z Jednodílný vyhazovací pásový dopravník,5 m, výška výhozu max. m, hmotnost cca 50 kg Jednodílný vyhazovací pásový dopravník 4m, výška výhozu,5m, hmotnost cca 380 kg Jednodílný vyhazovací pásový dopravník 5m, výška výhozu 3,0m, hmotnost cca 450 kg Vybočený pásový dopravník 4 m, výška výhozu,5 m, hmotnost cca 400 kg Vybočený pásový dopravník 5 m, výška výhozu 3 m, hmotnost cca 470 kg SplitControl Dodatečná hydraulika 6 l/min - 80 barů s bezodkapovými spojkami BG 9 93

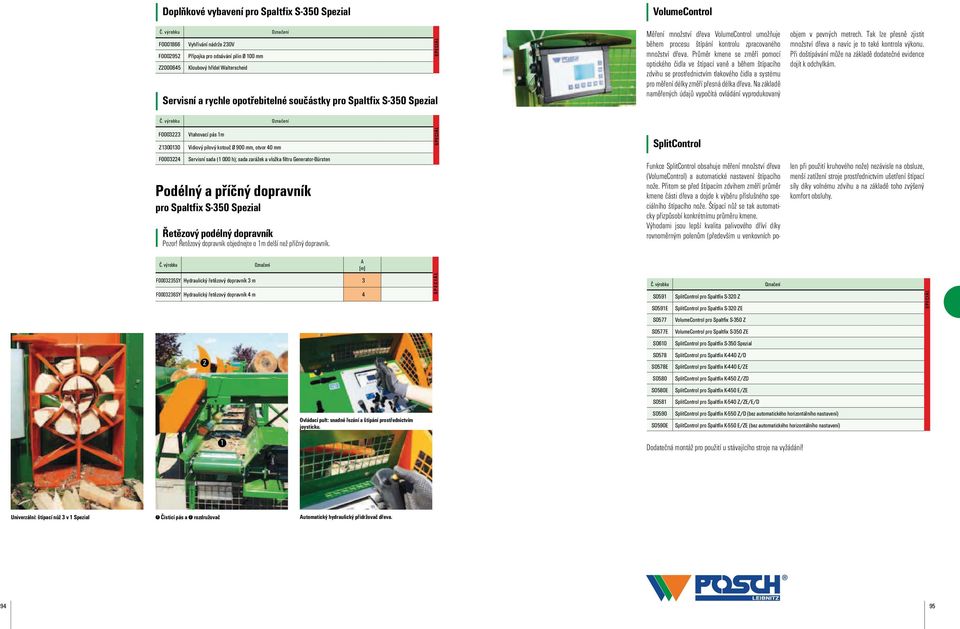

11 Doplňkové vybavení pro Spaltfix S-350 Spezial F Vyhřívání nádrže 30V F00095 Přípojka pro odsávání pilin Ø 00 mm Z Kloubový hřídel Walterscheid Servisní a rychle opotřebitelné součástky pro Spaltfix S-350 Spezial VolumeControl Měření množství dřeva VolumeControl umožňuje během procesu štípání kontrolu zpracovaného množství dřeva. Průměr kmene se změří pomocí optického čidla ve štípací vaně a během štípacího zdvihu se prostřednictvím tlakového čidla a systému pro měření délky změří přesná délka dřeva. Na základě naměřených údajů vypočítá ovládání vyprodukovaný objem v pevných metrech. Tak lze přesně zjistit množství dřeva a navíc je to také kontrola výkonu. Při doštípávání může na základě dodatečné evidence dojít k odchylkám. F00033 Z30030 Vtahovací pás m Vidiový pilový kotouč Ø 900 mm, otvor 40 mm SplitControl F00034 Servisní sada ( 000 h); sada zarážek a vložka filtru Generator-Bürsten Podélný a příčný dopravník pro Spaltfix S-350 Spezial Řetězový podélný dopravník Pozor! Řetězový dopravník objednejte o m delší než příčný dopravník. Funkce SplitControl obsahuje měření množství dřeva (VolumeControl) a automatické nastavení štípacího nože. Přitom se před štípacím zdvihem změří průměr kmene části dřeva a dojde k výběru příslušného speciálního štípacího nože. Štípací nůž se tak automaticky přizpůsobí konkrétnímu průměru kmene. Výhodami jsou lepší kvalita palivového dříví díky rovnoměrným polenům (především u venkovních polen při použití kruhového nože) nezávisle na obsluze, menší zatížení stroje prostřednictvím ušetření štípací síly díky volnému zdvihu a na základě toho zvýšený komfort obsluhy. A F000335SY Hydraulický řetězový dopravník 3 m 3 F000336SY Hydraulický řetězový dopravník 4 m 4 SO59 SplitControl pro Spaltfix S-30 Z SO59E SplitControl pro Spaltfix S-30 ZE SO577 VolumeControl pro Spaltfix S-350 Z SO577E VolumeControl pro Spaltfix S-350 ZE SO60 SplitControl pro Spaltfix S-350 Spezial SO578 SO578E SplitControl pro Spaltfix K-440 Z/D SplitControl pro Spaltfix K-440 E/ZE SO580 SplitControl pro Spaltfix K-450 Z/ZD SO580E SplitControl pro Spaltfix K-450 E/ZE SO58 SplitControl pro Spaltfix K-540 Z/ZE/E/D Ovládací pult: snadné řezání a štípání prostřednictvím joysticku. SO590 SO590E SplitControl pro Spaltfix K-550 Z/D (bez automatického horizontálního nastavení) SplitControl pro Spaltfix K-550 E/ZE (bez automatického horizontálního nastavení) Dodatečná montáž pro použití u stávajícího stroje na vyžádání! Univerzální: štípací nůž 3 v Spezial Čisticí pás a rozdružovač Automatický hydraulický přidržovač dřeva

12 Podélné a příčné dopravníky pro Spaltfix S-80, S-30 a S-350 Válcové dopravníky Pozor! Válcový dopravník objednejte o m delší než příčný dopravník. Praktická podélná a příčná dopravní zařízení pro optimální podávání dřeva pro flexibilní řešení s vysokými nároky. A A Řetězový podélný dopravník F Hydraulický válcový dopravník 3 m 3 F Hydraulický válcový dopravník 4 m 4 Řetězový podélný dopravník F0007 Hydraulický řetězový dopravník m F0008 Hydraulický řetězový dopravník 3 m 3 F0009 Hydraulický řetězový dopravník 4 m 4 Spaltfix S-350 Spezial: K požadovanému číslu výrobku připojte označení SY (např. F0009 SY). A Příčné dopravníky F0004 Příčný dopravník 3 m 3 x, m (k válcovému dopravníku 4 m) F00066 Příčný dopravník 3 m 3 x 3, m (k válcovému dopravníku 4 m) F00067 Příčný dopravník 3 m 3 x 4, m (k válcovému dopravníku 4 m) B C Počet větví řetězu,,4 /,4 3 3,,4 /,4 3 4,,4 /,4 3 Doplňkové vybavení pro řetězové podélné dopravníky D Tříbodové zavěšení pro řetězový dopravník (F0007 resp. F0008) H H4 Zařízení pro zvedání kmene pro hydraulický řetězový dopravník (F0007) pro max. Ø dřeva 35 mm a max. délku kmene,5 m Zařízení pro zvedání kmene pro hydraulický řetězový dopravník (F0008). zdvihové válce s děličem množství Overcenter pro max. Ø dřeva 35 cm a max. délku kmene 4 m Odkládací kozlík Řetězový podélný a příčný dopravník Odkládací kozlík B C Řetězový dopravník m + F00057 Příčný opravník, m Řetězový dopravník m + F00058 Příčný dopravník 3, m Řetězový dopravník m + F00035 Příčný dopravník 4, m Řetězový dopravník m + F00059 Příčný dopravník, m Řetězový dopravník m + F00060 Příčný dopravník 3, m Řetězový dopravník m + F0006 Příčný dopravník 4, m Řetězový dopravník 3 m + F0005 Příčný dopravník, m Řetězový dopravník 3 m + F00036 Příčný dopravník 3, m Řetězový dopravník 3 m + F0006 Příčný dopravník 4, m Řetězový dopravník 4 m + F00038 Příčný dopravník, m Řetězový dopravník 4 m + F00063 Příčný dopravník 3, m Řetězový dopravník 4 m + F00064 Příčný dopravník 4, m A B C Počet větví řetězu,,55 3,,55 4,,55, 0,78 3 3, 0,78 3 4, 0,78 3 3,, 3 3 3,, 3 3 4,, 3 4,, 4 4 3,, 4 4 4,, 4 m Podávání dřeva u stroje Spaltfix S-350 Podávání dřeva u stroje Spaltfix S-350 (volba B) B Podávání ze strany obsluhy u řetězových dopravníků v kombinaci s příčným dopravníkem Spaltfix S-30 Spezial: K požadovanému číslu výrobku připojte označení S (např. F00057 S). Spaltfix S-350 Spezial: Příčné dopravníky viz strana

13 Spaltfix S-400 Profesionální řezací štípačka, vysoce výkonná a robustní 5 polen Štípací nože pro Spaltfix S-400 Pozor! Základní stroj není vybaven štípacím nožem, vyberte si laskavě potřebný štípací nůž. Č. výrobku Typ Pohon M7850S E60 x 30 kw + x 5,5 kw, 400 V, S6, CEE 63 A ( x ), olejové čerpadlo 63/34/39 l/min při 450 ot./min Rychlost ražení cm/s Chod vpřed Stupeň /stupeň Zpětný chod /stupeň Hmotnost kg / 4 / 4 37 ~ Pro provoz stroje je předepsáno odsávání se sacím výkonem min. 000 m3/h a podtlakem 500 Pa! Řezací štípačka na palivové dříví Spaltfix S-400 v jednom pracovním kroku nařeže dřevo do Ø 40 cm a naštípe je na, 4, 6, 8, nebo dokonce 5 dílů. Délku řezu lze nastavit do 50 cm. Kmeny jsou do velkého dimenzovaného řezacího a štípacího prostoru přiváděny prostřednictvím příčného a válcového dopravníku. Automatický přidržovač dřeva uchytí dřevo Technické údaje: Štípací síla t s funkcí Autospeed Sériově funkce SplitControl Max. průměr dřeva až 40 cm Vidiový pilový kotouč Ø 000 mm Pro max. 5 polen o délce do 50 cm Jednoruční ovládání joystickem Speciální provedení s funkcí štípacího nože 3 v Systém se čerpadly pro nejvyšší možný štípací výkon Hydraulický posuv pily Hydraulické přidržování dřeva Hydraulický posuv dřeva se 3 vtahovacími válci Manipulátor kmene Počitadlo hodin Hadice pro odsávání pilin 60 mm Štípací nože, zvláštní a doplňkové vybavení viz strana a vidiový pilový kotouč 000 mm je uřízne. Obsluha stroje se provádí pohodlně jednoručním ovládáním pomocí joysticku. Odsun polen probíhá přes vyhazovací pásový dopravník a přes volitelné prosévací zařízení. Sériově s funkcí SplitControl pro automatické měření množství dřeva viz strana 95. F00004 Speciální štípací nůž dílný (Ø 0 33 cm), 4dílný (Ø 0 39 cm), 8dílný (Ø 30,5 40 cm) ) F000 Speciální štípací nůž dílný (Ø 0 37 cm), 4dílný (Ø 0 39 cm), 6dílný (Ø 30,5 40 cm) ) F Speciální štípací nůž dílný (Ø 0 7 cm), 6dílný (Ø 0 39 cm), dílný (Ø 30,5 40 cm), kruhový nůž Ø cm ) F00007 Speciální štípací nůž dílný (Ø 0 cm), 8dílný (Ø 0 39 cm), 5dílný (Ø 30,5 40 cm), kruhový nůž Ø 5 cm ) ) středově štípaný průměr dřeva Zvláštní výbava pro Spaltfix S-400 Možné pouze u prvotního provedení, vč. montáže. O OR O F F4 F5 KF4 KF5 OnlyCut: umožňuje alternativní řezání bez štípání. Odsun odřezků probíhá přes posuvný pás přímo do vyhazovacího pásového dopravníku. Výběr tlačítkem na joysticku stroje. OnlyCut rear: umožňuje alternativní řezání bez štípání. Výhoz zbytku dřeva (výška cca 90 cm) probíhá směrem dozadu a zákazník jej musí zajistit zahrazením nebo odsunem prostřednictvím pásového dopravníku. Výběr tlačítkem na joysticku stroje OnlyCut duo: umožňuje alternativní řezání bez štípání, dvě možnosti odsunu odřezků: odsun odřezků prostřednictvím pásového dopravníku (jako volba "O") výhoz odřezků dozadu (jako volba "OR") Výběr dvěma tlačítky na joysticku stroje, přepínání pomocí hydraulicky ovládaného kolébkového spínače. Jednodílný vyhazovací pásový dopravník m, výška výhozu max.,4 m Jednodílný vyhazovací pásový dopravník 4 m, výška výhozu max.,5 m Jednodílný vyhazovací pásový dopravník 5 m, výška výhozu max. 3 m Vybočený pásový dopravník, délka 4 m, výška výhozu,5 m Vybočený pásový dopravník, délka 5 m, výška výhozu 3 m Vtahovací válce pro snadnou dopravu. Měření délky dřeva lze plynule nastavit prostřednictvím optického čidla. Přidržovač s posunovačem dřeva jako posuv dřeva ke štípačce. Manipulátor kmene pro optimální přepravu

14 Doplňkové vybavení pro Spaltfix S-400 F Vyhřívání nádrže 30V Podélný a příčný dopravník pro Spaltfix S-400 F SY Válcový dopravník 3 m, stacionární model F SY Válcový dopravník 4 m, stacionární model F SY Válcový dopravník 5 m, stacionární model Příčné dopravníky: objednávání příčných dopravníků pro Spaltfix S-400 připojte k požadovanému číslu výrobku označení SY, viz strana. Spaltfix K-440 Profesionální řezací štípačka, vysoce výkonná a robustní. Č. výrobku Typ Pohon M450 M460 M470 M475 PZG E PZG-E D3 Traktor, potřeba síly 0 kw, olejové čerpadlo s litrovým výkonem 50/75 l/min při 380 ot./min kw elektromotor, 400 V, S6, CEE 3A, olejové čerpadlo 50/75 l/min při 450 ot./min Traktor kw elektromotor, 400 V, S6, CEE 3A Naftový motor Hatz Silent Pack L4C, 3 kw, olejové čerpadlo 50/75 l/min při 00 ot./min Rychlost ražení cm/s Chod vpřed Zpětný chod Stupeň /stupeň Hmotnost kg / 3 ~.800 / 3 ~.850 / / 3 3 ~ / 3 ~ polen Štípací nože, zvláštní a doplňkové vybavení viz strana Servisní a rychle opotřebitelné součástky pro Spaltfix S-400 Z3009 Vidiový pilový kotouč Ø 000 mm, otvor 50 mm, 06 zubů F00035 Roční servisní sada ( 000h); sada zarážek a vložka filtru Robustní Spaltfix K-440 řeže a štípá dřevo do Ø 45 cm na max. polen o délce do 50 cm v jednom pracovním kroku. Systém se čerpadly přitom zajišťuje velmi rychlý zpětný chod. Volitelný válcový dopravník vč. manipulátoru kmene dopraví dřevo k harvestorové okružní pile s průměrem 75 cm., 6, -dílný speciální rámový nůž 3 v umožňuje přizpůsobení na různé průměry dřeva bez výměny nože. Technické údaje: Štípací síla 8 t s funkcí Autospeed, systém se čerpadly Max. průměr dřeva až 45 cm Harvesterová hlava pily Posch s ručním napínáním pily Pro max. polen o délce do 50 cm Hydraulický posuv dřeva se dvěma vtahovacími válci Manipulátor kmene pro optimální umístění Hydraulické dvojité uchopovací zařízení a posuv pily s hydraulickým uvolněním dorazu Optimální předání dřeva mezi řezací a štípací oblastí díky hydraulické kolébce na dřevo Hydraulické nastavení štípacího nože Dvouruční ovládání joystickem Počitadlo hodin s ukazatelem otáček (pouze u pohonu PZG) Stacionární model Spaltfix S-400 Speciální štípací nůž (F000070) na, 6 a polen v jednom pracovním kroku. OnlyCut: pouze řezání bez štípání (O) jako zvláštní výbava. 00 0

15 Štípací nože pro Spaltfix K-440 Pozor! Základní stroj není vybaven štípacím nožem, vyberte si laskavě potřebný štípací nůž. Doplňkové vybavení pro Spaltfix K-440 F00084 Speciální štípací nůž dílný (Ø 0 cm), 4dílný (Ø 0-35 cm), 8dílný (Ø 3,5 45 cm) ) F Speciální štípací nůž dílný (Ø 0 0 cm), 6dílný (Ø 0 35 cm), 8dílný (Ø 3,5 45 cm) ) F Speciální štípací nůž dílný (Ø 0 cm), 4dílný (Ø 0 35 cm), 6dílný (Ø 3,5 45 cm) ) F ) středově štípaný průměr dřeva Speciální štípací nůž dílný (Ø 0 cm), 6dílný (Ø 0 33 cm), dílný (Ø 9 38 cm), kruhový nůž Ø cm ) F Vyhřívání nádrže 30V F00063 Nasazovací svítící jednotka pro traktorový podvozek (T) F Přípojka pro odsávání pilin Ø 50 mm Z Kloubový hřídel Walterscheid Zvláštní výbava pro Spaltfix K-440 Možné pouze u prvotního provedení, vč. montáže. Servisní a rychle opotřebitelné součástky pro Spaltfix K-440 C Comfort Paket s harvestorovou pilou SuperCut s hydraulickým napínáním řetězu a meče T Traktorový podvozek 0 km/h resp. 6 km/h (je vyžadována volba W, W3 nebo W4) A D W W3 W4 Nájezdová brzda pro traktorový podvozek (je vyžadována volba T). 5 km/h v Německu a lof v Rakousku (do kg) Příplatek za tlakovou brzdu pro rychlost 5 km/h k traktorovému podvozku (je vyžadována volba T), max. zatížení tažného zařízení 000 kg, nutné osvětlovací zařízení Válcový přepravník m, pevně připevněný přírubou (je vyžadována volba T, nelze použít příčný dopravník), hmotnost cca 450 kg Válcový dopravník 3 m, pevně připevněný přírubou (je vyžadována volba T), hmotnost cca 700 kg Válcový dopravník 4 m, pevně připevněný přírubou (je vyžadována volba T), hmotnost cca 900 kg Q Příčný dopravník x,4 m (je vyžadována volba W3), hmotnost cca 350 kg ) Q3 Příčný dopravník 3 x,4 m, hydraulicky sklopný (je vyžadována volba W3), hmotnost cca 500 kg ) Q33 Příčný dopravník 3 x,3 m, hydraulicky sklopný (je vyžadována volba W4), hmotnost cca 700kg ) F5 F4 F5 KF4 KF5 Jednodílný vyhazovací pásový dopravník,5 m, výška výhozu max. m, hmotnost cca 50 kg Jednodílný vyhazovací pásový dopravník 4 m, výška výhozu max.,5 m, hmotnost cca 380 kg Jednodílný vyhazovací pásový dopravník 5 m, výška výhozu max. 3 m, hmotnost cca 450 kg Vybočený pásový dopravník 4 m, výška výhozu,5 m, hmotnost cca 400 kg Vybočený pásový dopravník 5 m, výška výhozu 3 m, hmotnost cca 470 kg H Zařízení pro zvedání kmene pro max. délku kmene,5 m (je vyžadována volba T + W3 / W4) ZV Pohon vývodovým hřídelem vpředu ve směru jízdy (je vyžadována volba T) Z Dva pohony vývodovým hřídelem: vpředu a ze strany (je vyžadována volba T) A406 SO578 SO578E Zvláštní povolení / Zvláštní povolení k provozu (EBE) SplitControl Z/D SplitControl E/ZE ) Příčný dopravník je standardně namontován na pravé straně ve směru jízdy. Pokud příčný dopravník požadujete na levé straně, je to nutné uvést při první objednávce. Volitelný válcový dopravník vč. manipulátoru dřeva (sériově) dopravuje dřevo k harvestorové řetězové pile 75 mm. Z35005 Z3700 F00089 F00099 F Řetěz Meč Údržbářská sada pro řetězovou pilu: meč, 3 řetězy, hnací řetězové kolo Servisní sada ( 000 h) pro hlavu pily Posch: sada zarážek, vložka filtru a údržba hlavy pily Servisní sada ( 000 h) pro SuperCut: sada zarážek, vložka filtru a údržba hlavy pily 4 Srdce stroje Spaltfix K-440: Dvojité uchopovací zařízení s ukazatelem Ø dřeva, harvestorová řetězová pila s délkou meče 75 cm, hydraulická kolébka na dřevo 3, která při řezání automaticky uvolňuje a dopravuje dřevo do štípačky. Silně dimenzovaný píst 4 protlačuje dřevo silou 8 t dvouřezným štípacím nožem Speciální, 6, dílný štípací nůž (F000844) umožňuje přizpůsobení na různé průměry dřeva bez výměny štípacího nože. Zařízení pro zvedání kmene pro max. délku kmene,5 m zařízení pro zvedání kmene, kleště pro přibližování dřeva 0 03

16 Spaltfix K-450 Profesionální řezací štípačka, vysoce výkonná a robustní. 5 polen Štípací nože pro Spaltfix K-450 Pozor! Základní stroj není vybaven štípacím nožem, vyberte si laskavě potřebný štípací nůž. Č. výrobku Typ Pohon M3750 M3760 M3765 M3770 M3775 M3780 PZG E60 E44 PZG-E60 PZG-E44 D6 Traktor, potřeba síly 50 kw, olejové čerpadlo s litrovým výkonem 67/44 l/min při 430 ot./min x 30 kw elektromotor 400 V, S6, x CEE 63A, olejové čerpadlo 67/44 l/min při 450 ot./min x kw elektromotor 400 V, S6, x CEE 3A, olejové čerpadlo 56/0 l/min při 450 ot./min Traktor, potřeba síly 50 kw, olejové čerpadlo 67/44 l/min při 430 ot./min x 30 kw elektromotor 400 V, S6, x CEE 63 A, olejové čerpadlo 67/44 l/min při 450 ot./min Traktor, potřeba síly 50 kw, olejové čerpadlo 67/44 l/min při 430 ot./min x kw elektromotor 400 V, S6, x CEE 3 A, olejové čerpadlo 56/0 l/min při 450 ot./min Vznětový motor D6 kw John Deere, olejové čerpadlo 67/44 l/min při 800 ot./min Rychlost ražení cm/s Chod vpřed Zpětný chod Stupeň /stupeň Hmotnost kg / 5 ~.900 / 5 ~ / 8 ~ / 5 ~ 3.50 / 5 0 / 8 ~ 3.00 / 5 ~ Štípací nože, zvláštní a doplňkové vybavení viz strana F Štípací nůž 4dílný (Ø 3 45 cm) ) F Štípací nůž 6dílný (Ø 3 45 cm) ) F Štípací nůž 8dílný (Ø 3 45 cm) ) F00094 Kruhový štípací nůž dílný (Ø 3 40 cm), kruhový nůž Ø cm, max. Ø dřeva 40 cm ) F0008 Kruhový štípací nůž 5dílný (Ø 3 40 cm), kruhový nůž Ø cm, max. Ø dřeva 40 cm ) F Kruhový štípací nůž dílný (Ø 3 40 cm), kruhový nůž Ø 5 cm, max. Ø dřeva 40 cm ) F Kruhový štípací nůž 5dílný (Ø 3 40 cm), kruhový nůž Ø 5 cm, max. Ø dřeva 40 cm ) F00004 Speciální štípací nůž dílný (Ø 0 33 cm), 4dílný (Ø 0 39 cm), ) ) 8dílný (Ø 30,5 45 cm), max. Ø dřeva 45 cm F000 Speciální štípací nůž dílný (Ø 0 37 cm), 4dílný (Ø 0 39 cm), ) ) 6dílný (Ø 30,5 45 cm), max. Ø dřeva 45 cm F Speciální štípací nůž dílný (Ø 0 7 cm), 6dílný (Ø 0 39 cm), ) ) dílný (Ø 30,5 40 cm), kruhový nůž Ø cm, max. Ø dřeva 40 cm F00007 Speciální štípací nůž dílný (Ø 0 cm), 8dílný (Ø 0 39 cm), ) ) 5dílný (Ø 30,5 40 cm), kruhový nůž Ø 5 cm, max. Ø dřeva 40 cm ) středově štípaný průměr dřeva ) vhodný pouze pro Spaltfix K-450 Spezial Vysoce výkonný Spaltfix K-450 v jednom pracovním kroku nařeže dřevo do Ø 45 cm a naštípe je na 4, 6, 8, nebo dokonce 5 dílů o délce do 50 cm. Kmeny jsou do velkého dimenzovaného řezacího a štípacího prostoru přiváděny prostřednictvím volitelně použitelných příčných a válcových dopravníků. Dřevo zachycuje automatické dvojité uchopovací zařízení s ukazatelem průměru dřeva. Řezání provádí harvestorový systém SuperCut. Technické údaje: Štípací síla t s funkcí Autospeed Max. průměr dřeva až 45 cm Řetězová pila SuperCut 75 cm Max. 5 polen o délce do 50 cm Hydraulický posuv dřeva se dvěma vtahovacími válci Manipulátor kmene pro optimální umístění Hydraulické dvojité uchopovací zařízení Hydraulický posuv pily s hydraulickým uvolněním dorazu Optimální předání dřeva mezi řezací a štípací oblastí díky hydraulické kolébce na dřevo Dvouruční ovládání joystickem Chladič oleje pro trvalý provoz Počitadlo hodin Zvláštní výbava pro Spaltfix K-450 Možné pouze u prvotního provedení, vč. montáže. S F5 F4 F5 KF4 KF5 A406 SO580 SO580E Příplatek za provedení Spaltfix K-450 Spezial: výše umístěný stroj s dvojitým rámem nože Jednodílný vyhazovací pásový dopravník,5 m, výška výhozu m /,5 m u stroje Spaltfix Spezial Jednodílný vyhazovací pásový dopravník 4 m, výška výhozu,5 m /,75 m u stroje Spaltfix Spezial Jednodílný vyhazovací pásový dopravník 5 m, výška výhozu 3 m / 3,5 m u stroje Spaltfix Spezial Vybočený pásový dopravník 4 m, výška výhozu,5 m /,75 m u stroje Spaltfix Spezial Vybočený pásový dopravník 5 m, výška výhozu 3 m / 3,5 m u stroje Spaltfix Spezial Zvláštní povolení / Zvláštní povolení k provozu (EBE) SplitControl Z/D SplitControl E/ZE 04 05

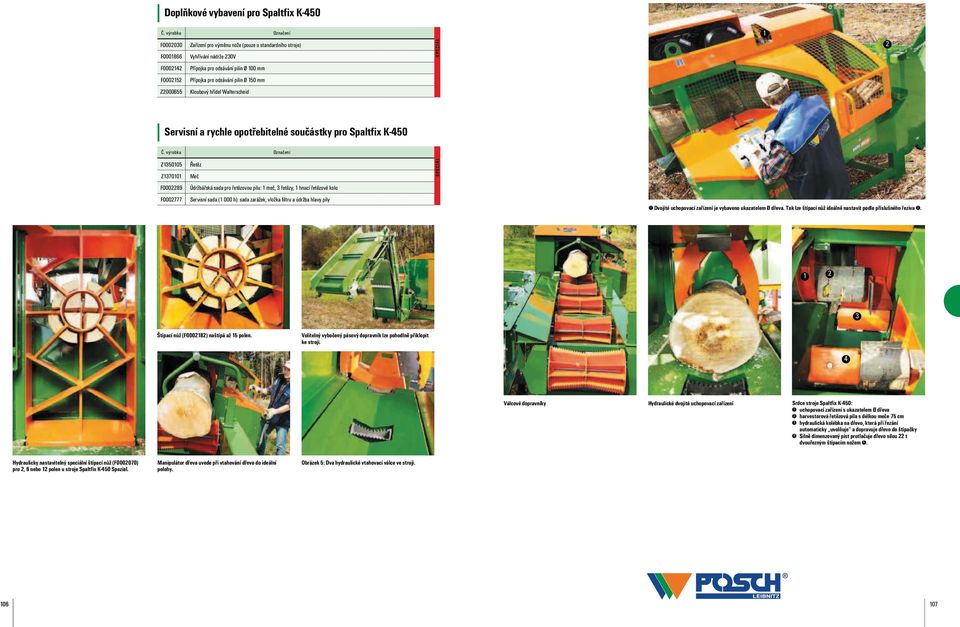

17 Doplňkové vybavení pro Spaltfix K-450 F Zařízení pro výměnu nože (pouze u standardního stroje) F Vyhřívání nádrže 30V F0004 Přípojka pro odsávání pilin Ø 00 mm F0005 Přípojka pro odsávání pilin Ø 50 mm Z Kloubový hřídel Walterscheid Servisní a rychle opotřebitelné součástky pro Spaltfix K-450 Z35005 Z3700 Řetěz Meč F00089 Údržbářská sada pro řetězovou pilu: meč, 3 řetězy, hnací řetězové kolo F Servisní sada ( 000 h): sada zarážek, vložka filtru a údržba hlavy pily Dvojité uchopovací zařízení je vybaveno ukazatelem Ø dřeva. Tak lze štípací nůž ideálně nastavit podle příslušného řeziva. 3 5 Štípací nůž (F0008) naštípá až 5 polen. Volitelný vybočený pásový dopravník lze pohodlně přiklopit ke stroji. 4 Válcové dopravníky Hydraulické dvojité uchopovací zařízení Srdce stroje Spaltfix K-450: uchopovací zařízení s ukazatelem Ø dřeva harvestorová řetězová pila s délkou meče 75 cm 3 hydraulická kolébka na dřevo, která při řezání automaticky uvolňuje a dopravuje dřevo do štípačky 4 Silně dimenzovaný píst protlačuje dřevo silou t dvouřezným štípacím nožem 5. Hydraulicky nastavitelný speciální štípací nůž (F000070) pro, 6 nebo polen u stroje Spaltfix K-450 Spezial. Manipulátor dřeva uvede při vtahování dřevo do ideální polohy. Obrázek 5: Dva hydraulické vtahovací válce ve stroji

18 Spaltfix K-540 Profesionální řezací štípačka, vysoce výkonná a robustní. Č. výrobku Typ Pohon M750 M760 M765 M770 M775 Z E37 E45 Turbo ZE37 D36 Traktor, potřeba síly 35 kw (48 PS), olejové čerpadlo s litrovým výkonem 63/7 l/min při 400 ot./min 37 kw elektromotor, 400 V, S6, CEE 63A, olejové čerpadlo 63/7 l/min 45 kw elektromotor, 400 V, S6, CEE 5A, olejové čerpadlo 63/7 l/min Traktor 37 kw elektromotor, 400 V, S6, CEE 63A Vznětový motor Hatz Silent Pack 3L 4C, 36 kw, olejové čerpadlo 63/7 l/min Rychlost ražení cm/s Chod vpřed Zpětný chod Stupeň /stupeň Hmotnost kg 8 / 5 / 8 33 ~ / 5 / 8 33 ~ / 5 / 8 33 ~ / 5 / 8 33 ~ / 5 / 8 33 ~ polen Technické údaje: Štípací síla 35 t s funkcí Autospeed+, systém se dvěma válci Autospeed+: automatické přepínání mezi třemi rychlostmi štípání: 6 t při 8 cm/s, 5 t při 5 cm/s, 35 t při 8 cm/s Max. průměr dřeva až 55 cm Harvestorová řetězová pila SuperCut s automatickým napínáním řetězu a meče Hydraulický posuv dřeva se dvěma vtahovacími válci Manipulátor kmene pro optimální umístění Hydraulické dvojité uchopovací zařízení Hydraulický posuv pily s hydraulickým uvolněním dorazu Optimální předání dřeva mezi řezací a štípací oblastí díky hydraulické kolébce na dřevo Speciální provedení s funkcí štípacího nože 3 v Dvouruční ovládání joystickem Chladič oleje pro trvalý provoz Počitadlo hodin, sériově pouze u pohonu Z Stacionární model M780 D45 Turbo M790 ZD36 Vznětový motor Hatz Silent Pack 4L 4C, 45 kw, olejové čerpadlo 63/7 l/min Traktor Vznětový motor Hatz Silent Pack 3L 4C Rychlé a pohodlné zmenšování velkých kmenů: Spaltfix K-540 v jednom pracovním kroku nařeže dřevo do Ø 55 cm a naštípe je na, 4, 6, 8, nebo dokonce 8 dílů o délce do 50 cm. Díky systému se dvěma válci 8 / 5 / 8 33 ~ / 5 / 8 33 ~ 5.00 Štípací nože, zvláštní a doplňkové vybavení viz strana 09-. má stroj k dispozici dvojnásobně rychlý zpětný chod a tím vyšší hodinový výkon. Hydraulická kolébka na dřevo optimalizuje předání dřeva mezi řezací a štípací oblastí. Turbo-Pohon: U standardního pohonu je za účelem úspory výkonu řezání možné pouze při zatížení štípačky pod 00 barů. U turbo pohonu fungují díky dodatečnému výkonu pohonu štípačka a pila vždy současně. Současné řezání a štípání při turbo pohonu přináší zvýšení výkonu cca 0 %, a to především při častém používání kruhového nože. Štípací nože pro Spaltfix K-540 Pozor! Základní stroj není vybaven štípacím nožem, vyberte si laskavě potřebný štípací nůž. F Kruhový štípací nůž dílný (Ø 0 8 cm), 6dílný (Ø 0 40 cm), dílný (Ø cm) ), kruhový nůž Ø 5 cm, max. Ø dřeva 45 cm F00097 Kruhový štípací nůž dílný (Ø 0 8 cm), 6dílný (Ø 0 40 cm), 5dílný (Ø cm) ), kruhový nůž Ø 5 cm, max. Ø dřeva 45 cm F Kruhový štípací nůž dílný (Ø 0 8 cm), 6dílný (Ø 0 40 cm), 5dílný (Ø cm) ), kruhový nůž Ø 30 cm, max. Ø dřeva 50 cm F Kruhový štípací nůž dílný (Ø 0 8 cm), 8dílný (Ø 0 40 cm), 5dílný (Ø cm) ), kruhový nůž Ø 5 cm, max. Ø dřeva 45 cm F Kruhový štípací nůž dílný (Ø 0 8 cm), 8dílný (Ø 0 35 cm), 5dílný (Ø cm) ), kruhový nůž Ø 30 cm, max. Ø dřeva 50 cm F Kruhový štípací nůž dílný (Ø 0 8 cm), 6dílný (Ø 0 40 cm), 8dílný (Ø cm) ), kruhový nůž Ø 5 cm, max. Ø dřeva 45 cm F Štípací nůž dílný (Ø 0 5 cm), 4dílný (Ø 0 40 cm), 6dílný (Ø 5 55 cm) ), max. Ø dřeva 55 cm F Štípací nůž dílný (Ø 0 5 cm), 4dílný (Ø 0 40 cm), 8dílný (Ø 5 55 cm) ), max. Ø dřeva 55 cm ) středově štípaný průměr dřeva 3 Silný a rychlý. Systém se dvěma válci zajišťuje dvojnásobně rychlý zpětný chod a tím vyšší hodinový výkon. Hydraulické dvojité uchopovací zařízení Srdce stroje Spaltfix K-540: dvojité uchopovací zařízení, harvestorová hlava pily s hydraulickým napínáním řetězu a meče. Tlačný prvek 3 tlačí dřevo silou 35 t proti dvojřeznému štípacímu noži

19 Zvláštní výbava pro Spaltfix K-540 Možné pouze u prvotního provedení, vč. montáže. Doplňkové vybavení pro Spaltfix K-540 S T A D SD W3 Stacionární model (dodatečná montáž u T/A/D možná) Traktorový podvozek 6/0 km/h (je vyžadována volba W3 nebo W4). Hmotnost cca 700 kg Nájezdová brzda pro traktorový podvozek (je vyžadována volba T). 5 km/h v Německu a lof v Rakousku (do kg); vč. osvětlení, hmotnost cca 00 kg Příplatek za tlakovou brzdu pro rychlost 5 km/h k traktorovému podvozku (je vyžadována volba T), max. zatížení tažného zařízení 000 kg, vč. osvětlení Podvozek 80 km/h s tandemovým agregátem, parabolický pružinový agregát s vyrovnáváním hmotnosti, tlakový brzdový systém s ABS, 4 hydraulické opěrné nohy, vč. osvětlení Válcový dopravník 3 m, pevně připevněný přírubou (je vyžadována volba S, T nebo SD). Hmotnost cca 450 kg F Vyhřívání nádrže 30V F Přípojka pro odsávání pilin Ø 50 mm F00063 Nasazovací svítící jednotka pro traktorový podvozek (T) Z Kloubový hřídel Walterscheid Servisní a rychle opotřebitelné součástky pro Spaltfix K-540 W4 W5 QV Q Q3 Q4 Válcový dopravník 4 m, pevně připevněný přírubou (je vyžadována volba S, T nebo SD). Hmotnost cca 700 kg Válcový dopravník 5 m, pevně připevněný přírubou (je vyžadována volba S, T nebo SD). Hmotnost cca 900 kg Příprava pro pozdější montáž příčného dopravníku Q/Q3/Q4 Příčný dopravník x,4 m (je vyžadována volba W3). Hmotnost cca 350 kg Příčný dopravník 3 x,4 m, hydraulicky sklopný (je vyžadována volba W4). Hmotnost cca 500 kg Příčný dopravník 3 x,4 m, hydraulicky sklopný (je vyžadována volba W5). Hmotnost cca 550 kg Z35005 Řetěz Z3700 Meč F00089 Údržbářská sada pro řetězovou pilu: meč, 3 řetězy, hnací řetězové kolo F00036 Servisní sada ( 000 h): sada zarážek, vložka filtru a údržba hlavy pily F Pásový dopravník m, pevný (výška výhozu,7 m) F3 Pásový dopravník 3 m, pevný (výška výhozu, m) KF4 KF6 HKF4 Vybočený pásový dopravník 4 m (výška výhozu,5 m), ručně sklopný. Hmotnost cca 500 kg. Vybočený pásový dopravník 6 m (výška výhozu 3,5 m), ručně sklopný. Hmotnost cca 750 kg. (K dodání pouze pro stacionární stroje.) ) Pásový dopravník 4 m, hydraulicky sklopný HKF6 Pásový dopravník 6 m, hydraulicky sklopný. (Je vyžadován pro stroj s podvozkem.) ) ZV Pohon vývodovým hřídelem na oji (vpředu) místo z boku (je vyžadována volba T) Z Z V Pohon vývodovým hřídelem na oji jako druhý pohon dodatečně k hlavnímu pohonu (je vyžadována volba T) Dodatečná hydraulika pro vedlejší pohony (nelze použít u pohonu ZV a ZE) Dodatečný ventil pro použití hydrauliky pásového dopravníku jako vedlejšího pohonu, pásový dopravník nelze používat současně. SO58 SplitControl pro Spaltfix K-540 SO597 SO598 SO607 A406 Stříška proti slunci nad obsluhovací pult s integr. ochranou zad proti větru/počasí pro modely s podvozkem 5 ks pracovních světlometů 50 W pro osvětlení celé pracovní plochy (pouze pro stroje se vznětovým motorem) Zvětšené podložky pod opěrné nohy u podvozku T ks 350 x 350mm, nasazovací Zvláštní povolení / Zvláštní povolení k provozu (EBE) ) Z důvodů pohodlí obsluhy a bezpečnosti lze u stroje Spaltfix K-540 s podvozkem s pásovým dopravníkem 6 m dodat provedení s hydraulickým nastavováním pásového dopravníku. Hydraulicky nastavitelný speciální štípací nůž umožňuje přizpůsobení různým průměrům dřeva bez výměny štípacího nože. Spaltfix K-540 lze volitelně pohodlně přepravovat prostřednictvím traktorového podvozku (T). Obsluha stroje Spaltfix K-540 se provádí dvouručním ovládáním joystickem. Spaltfix K-540 lze jako stacionární model kombinovat se všemi válcovými a příčnými dopravníky (viz strana ). Volitelný vybočený pásový dopravník je k dispozici v délce 4 m resp. 6 m. Do přepravní polohy se snadno a s úsporou místa sklopí ke stroji. 0

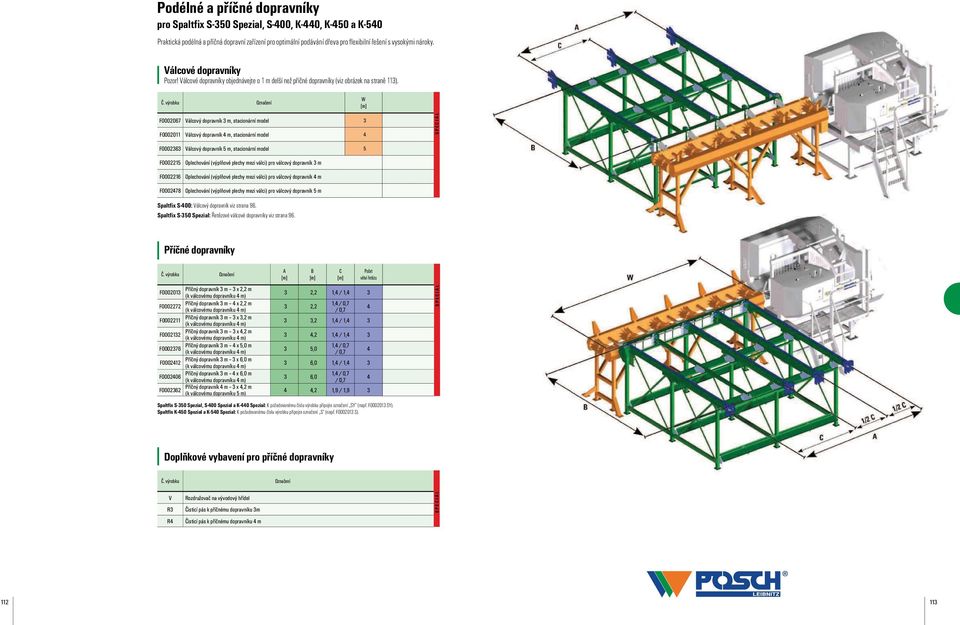

20 Podélné a příčné dopravníky pro Spaltfix S-350 Spezial, S-400, K-440, K-450 a K-540 Praktická podélná a příčná dopravní zařízení pro optimální podávání dřeva pro flexibilní řešení s vysokými nároky. Válcové dopravníky Pozor! Válcové dopravníky objednávejte o m delší než příčné dopravníky (viz obrázek na straně 3). W F Válcový dopravník 3 m, stacionární model 3 F0000 Válcový dopravník 4 m, stacionární model 4 F Válcový dopravník 5 m, stacionární model 5 F0005 F0006 Oplechování (výplňové plechy mezi válci) pro válcový dopravník 3 m Oplechování (výplňové plechy mezi válci) pro válcový dopravník 4 m F Oplechování (výplňové plechy mezi válci) pro válcový dopravník 5 m Spaltfix S-400: Válcový dopravník viz strana 96. Spaltfix S-350 Spezial: Řetězové válcové dopravníky viz strana 96. Příčné dopravníky Příčný dopravník 3 m 3 x, m F00003 (k válcovému dopravníku 4 m) Příčný dopravník 3 m 4 x, m F0007 (k válcovému dopravníku 4 m) Příčný dopravník 3 m 3 x 3, m F000 (k válcovému dopravníku 4 m) Příčný dopravník 3 m 3 x 4, m F0003 (k válcovému dopravníku 4 m) Příčný dopravník 3 m 4 x 5,0 m F (k válcovému dopravníku 4 m) Příčný dopravník 3 m 3 x 6,0 m F0004 (k válcovému dopravníku 4 m) Příčný dopravník 3 m 4 x 6,0 m F (k válcovému dopravníku 4 m) Příčný dopravník 4 m 3 x 4, m F00036 (k válcovému dopravníku 5 m) A B C Počet větví řetězu 3,,4 /,4 3 3,,4 / 0,7 / 0,7 3 3,,4 /, ,,4 /, ,0,4 / 0,7 / 0,7 3 6,0,4 /, ,0,4 / 0,7 / 0,7 4 4,,9 /,9 3 Spaltfix S-350 Spezial, S-400 Spezial a K-440 Spezial: K požadovanému číslu výrobku připojte označení SY (např. F00003 SY). Spaltfix K-450 Spezial a K-540 Spezial: K požadovanému číslu výrobku připojte označení S (např. F00003 S) Doplňkové vybavení pro příčné dopravníky V R3 R4 Rozdružovač na vývodový hřídel Čisticí pás k příčnému dopravníku 3m Čisticí pás k příčnému dopravníku 4 m 3
