1 OptoRite DD0405 Uživatelská příručka

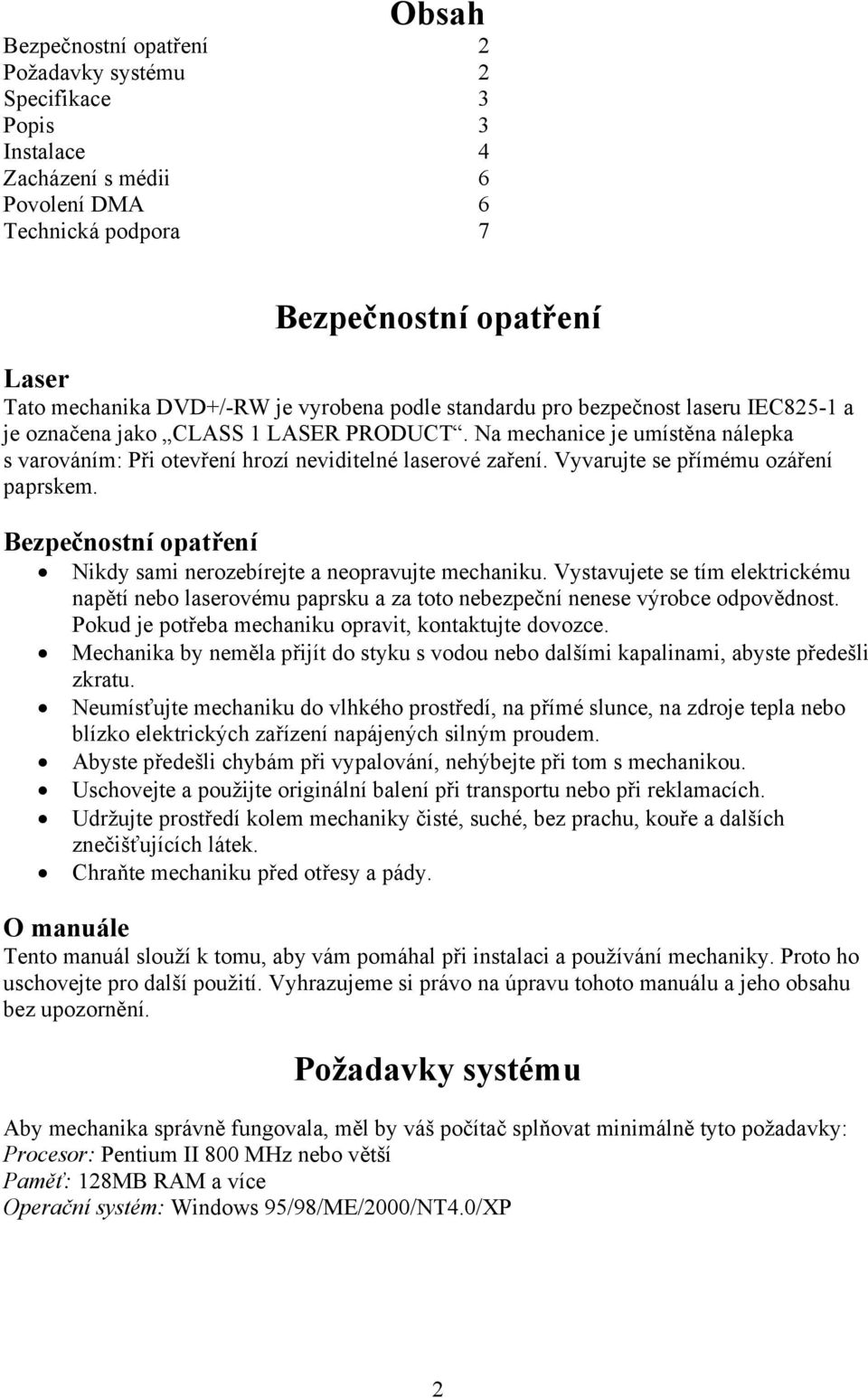

2 Obsah Bezpečnostní opatření 2 Požadavky systému 2 Specifikace 3 Popis 3 Instalace 4 Zacházení s médii 6 Povolení DMA 6 Technická podpora 7 Bezpečnostní opatření Laser Tato mechanika DVD+/-RW je vyrobena podle standardu pro bezpečnost laseru IEC825-1 a je označena jako CLASS 1 LASER PRODUCT. Na mechanice je umístěna nálepka s varováním: Při otevření hrozí neviditelné laserové zaření. Vyvarujte se přímému ozáření paprskem. Bezpečnostní opatření Nikdy sami nerozebírejte a neopravujte mechaniku. Vystavujete se tím elektrickému napětí nebo laserovému paprsku a za toto nebezpeční nenese výrobce odpovědnost. Pokud je potřeba mechaniku opravit, kontaktujte dovozce. Mechanika by neměla přijít do styku s vodou nebo dalšími kapalinami, abyste předešli zkratu. Neumísťujte mechaniku do vlhkého prostředí, na přímé slunce, na zdroje tepla nebo blízko elektrických zařízení napájených silným proudem. Abyste předešli chybám při vypalování, nehýbejte při tom s mechanikou. Uschovejte a použijte originální balení při transportu nebo při reklamacích. Udržujte prostředí kolem mechaniky čisté, suché, bez prachu, kouře a dalších znečišťujících látek. Chraňte mechaniku před otřesy a pády. O manuále Tento manuál slouží k tomu, aby vám pomáhal při instalaci a používání mechaniky. Proto ho uschovejte pro další použití. Vyhrazujeme si právo na úpravu tohoto manuálu a jeho obsahu bez upozornění. Požadavky systému Aby mechanika správně fungovala, měl by váš počítač splňovat minimálně tyto požadavky: Procesor: Pentium II 800 MHz nebo větší Paměť: 128MB RAM a více Operační systém: Windows 95/98/ME/2000/NT4.0/XP 2

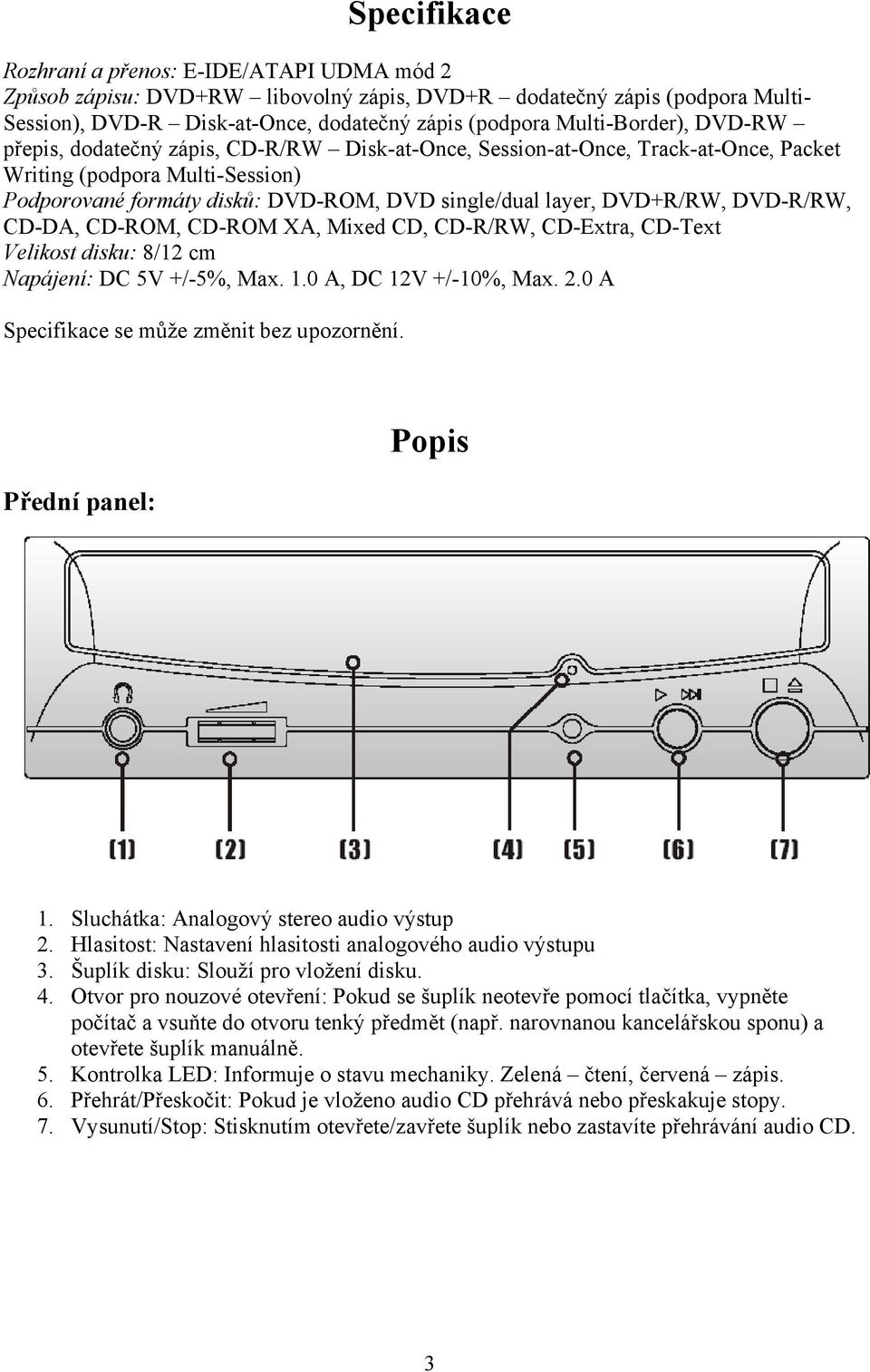

3 Specifikace Rozhraní a přenos: E-IDE/ATAPI UDMA mód 2 Způsob zápisu: DVD+RW libovolný zápis, DVD+R dodatečný zápis (podpora Multi- Session), DVD-R Disk-at-Once, dodatečný zápis (podpora Multi-Border), DVD-RW přepis, dodatečný zápis, CD-R/RW Disk-at-Once, Session-at-Once, Track-at-Once, Packet Writing (podpora Multi-Session) Podporované formáty disků: DVD-ROM, DVD single/dual layer, DVD+R/RW, DVD-R/RW, CD-DA, CD-ROM, CD-ROM XA, Mixed CD, CD-R/RW, CD-Extra, CD-Text Velikost disku: 8/12 cm Napájení: DC 5V +/-5%, Max. 1.0 A, DC 12V +/-10%, Max. 2.0 A Specifikace se může změnit bez upozornění. Přední panel: Popis 1. Sluchátka: Analogový stereo audio výstup 2. Hlasitost: Nastavení hlasitosti analogového audio výstupu 3. Šuplík disku: Slouží pro vložení disku. 4. Otvor pro nouzové otevření: Pokud se šuplík neotevře pomocí tlačítka, vypněte počítač a vsuňte do otvoru tenký předmět (např. narovnanou kancelářskou sponu) a otevřete šuplík manuálně. 5. Kontrolka LED: Informuje o stavu mechaniky. Zelená čtení, červená zápis. 6. Přehrát/Přeskočit: Pokud je vloženo audio CD přehrává nebo přeskakuje stopy. 7. Vysunutí/Stop: Stisknutím otevřete/zavřete šuplík nebo zastavíte přehrávání audio CD. 3

4 Zadní panel: 8. Digitální audio konektor 9. Analogový audio konektor 10. Jumpery: Tato mechanika může být přepnuta na IDE Master nebo Slave nebo Cable select (bližší informace v oddílu Instalace) 11. IDE konektor: K připojení rozhraní IDE pomocí 40-pin IDE kabelu. 12. Napájecí konektor: K připojení napájecího konektoru zdroje uvnitř vašeho počítače pomocí DC +5V nebo +12V. Instalace 1. Vypněte počítač a odstraňte jeho kryt. 2. Nastavte mechaniku jako Master nebo Slave. a) Nastavte jumper jako Slave, pokud připojujete mechaniku k Primary IDE. b) Nastavte jumper jako Master, pokud připojujete mechaniku k Secondary IDE. 4

5 3. Vsuňte mechaniku do volné 5,25 pozice a přišroubujte. 4. Připojte IDE kabel zarovnáním k Pin Připojte audio kabel a napájecí kabel. 6. Zakrytujte počítač. 7. Zapněte počítač. 5

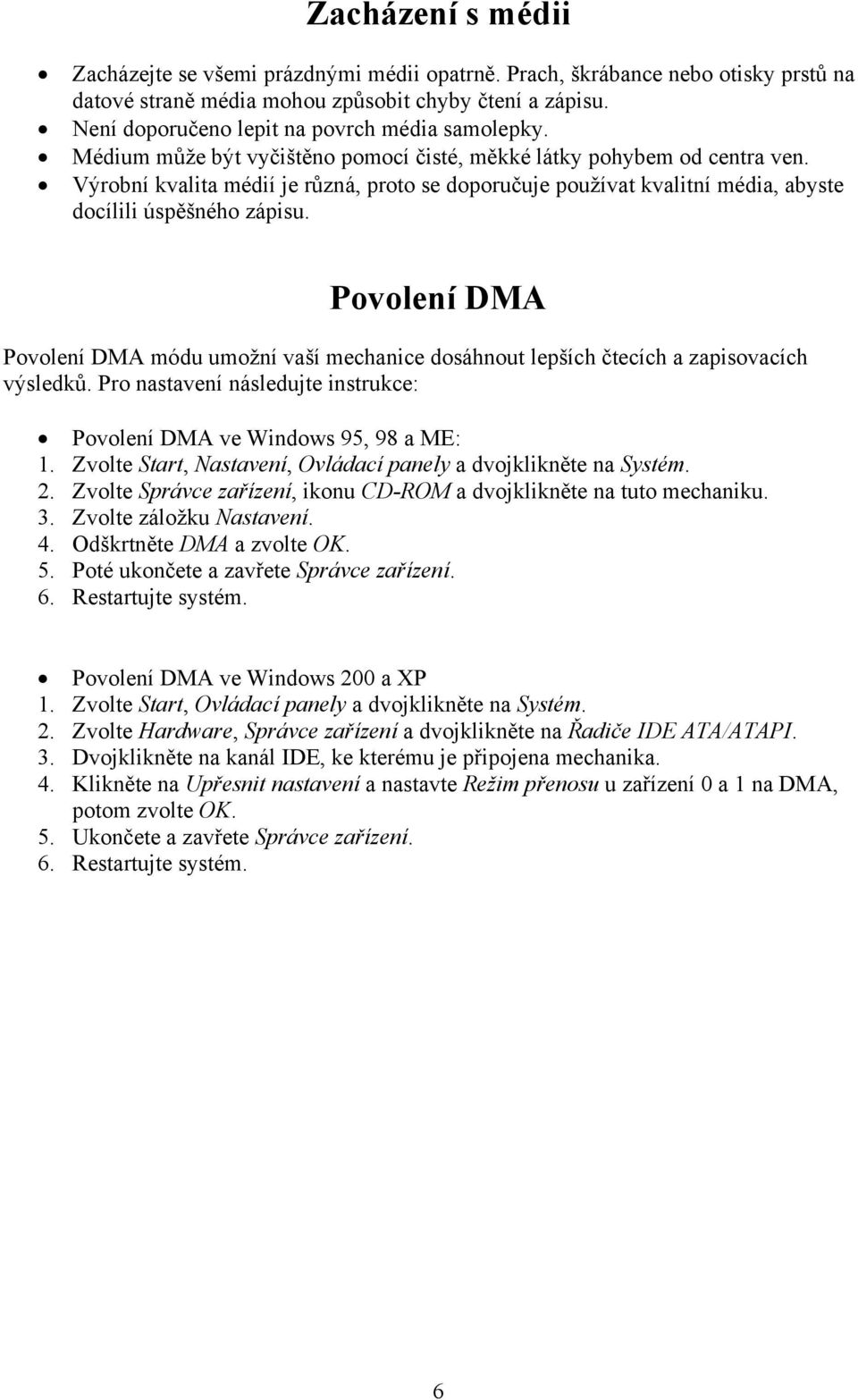

6 Zacházení s médii Zacházejte se všemi prázdnými médii opatrně. Prach, škrábance nebo otisky prstů na datové straně média mohou způsobit chyby čtení a zápisu. Není doporučeno lepit na povrch média samolepky. Médium může být vyčištěno pomocí čisté, měkké látky pohybem od centra ven. Výrobní kvalita médií je různá, proto se doporučuje používat kvalitní média, abyste docílili úspěšného zápisu. Povolení DMA Povolení DMA módu umožní vaší mechanice dosáhnout lepších čtecích a zapisovacích výsledků. Pro nastavení následujte instrukce: Povolení DMA ve Windows 95, 98 a ME: 1. Zvolte Start, Nastavení, Ovládací panely a dvojklikněte na Systém. 2. Zvolte Správce zařízení, ikonu CD-ROM a dvojklikněte na tuto mechaniku. 3. Zvolte záložku Nastavení. 4. Odškrtněte DMA a zvolte OK. 5. Poté ukončete a zavřete Správce zařízení. 6. Restartujte systém. Povolení DMA ve Windows 200 a XP 1. Zvolte Start, Ovládací panely a dvojklikněte na Systém. 2. Zvolte Hardware, Správce zařízení a dvojklikněte na Řadiče IDE ATA/ATAPI. 3. Dvojklikněte na kanál IDE, ke kterému je připojena mechanika. 4. Klikněte na Upřesnit nastavení a nastavte Režim přenosu u zařízení 0 a 1 na DMA, potom zvolte OK. 5. Ukončete a zavřete Správce zařízení. 6. Restartujte systém. 6

7 Technická podpora Příznak Možný problém Řešení Počítač mechaniku Není napájení. Vypněte napájení počítače a ujistěte se, nerozpoznal; že napájecí kabel je připojen od zdroje mechanika nereaguje. k mechanice. IDE kabel není správně připojen Ujistěte se, že je IDE kabel připojen nebo je poškozen. správně jak k počítači, tak k mechanice. Ujistěte se, že IDE kabel není poškozen. Konflikt s dalšími IDE zařízeními. Ujistěte se, že nastavení Master/Slave není v konfliktu s jinými IDE zařízeními připojenými ke stejnému portu. Nehraje audio během Zvuková karta nepracuje správně. Připojte sluchátka ke konektoru na přehrávání VCD. mechanice během přehrávání hudby. Pokud slyšíte zvuk, mechanika pracuje správně. Ujistěte se, že audio kabel je správně připojen k audio výstupu na zvukové kartě. Zkontrolujte, jestli je nainstalován ovladač MCI CD-Audio. Objeví se zpráva Je používána síť. Je to způsobeno nedostatečnou kapacitou "bufer underruns" Pohnuli jste myší nebo se procesoru. Odstranění: zapnul spořič obrazovky během a) Odhlásit se od sítě a zkusit znovu. zápisu. b) Zakázat spořič obrazovky nebo spací režim. Jsou spuštěné další c) Nepoužívejte myš. aplikace. d) Zavřete všechny další aplikace. Nedostatek paměti. Zvyšte kapacitu paměti. Špatná média. Vyměňte za nová média. Nezapisuje. Použití zapisovacího software, Použijte zapisovací software dodaný s touto který není podporován mechanikou nebo doporučený software. mechanikou. Při použití jiného software kontaktujte jeho dodavatele, zda podporuje vaši mechniku. Médium vložené opačně. Vložte médium správně označenou stranou nahoru. Poškozené médium. Nedostatečná kapacita disku. IDE kabel není správně připojen nebo je poškozen. Nahraďte jiným médiem. Měli byste mít 1.2 až 2x větší kapacitu disku, než je objem zapisovaných dat. Záleží také na metodě zápisu. Ujistěte se, že je IDE kabel připojen správně jak k počítači, tak k mechanice. Ujistěte se, že IDE kabel není poškozen. Nezapisuje nejvyšší Není povoleno DMA. Povolte DMA mód. rychlostí. Médium nepodporuje nejvyšší Použijte média, která podporují nejvyšší rychlost. rychlost. Špatná média. Vyměňte za nová média. Použití zapisovacího software, Použijte zapisovací software dodaný s touto který není podporován mechanikou nebo doporučený software. mechanikou. Při použití jiného software kontaktujte jeho dodavatele, zda podporuje vaši mechniku. Nejde vysunout Médium nebylo vloženo správně. Vypněte počítač a vsuňte tenký předmět do šuplík mechaniky. otvoru nouzového otevírání a vysuňte šuplík manuálně. 7

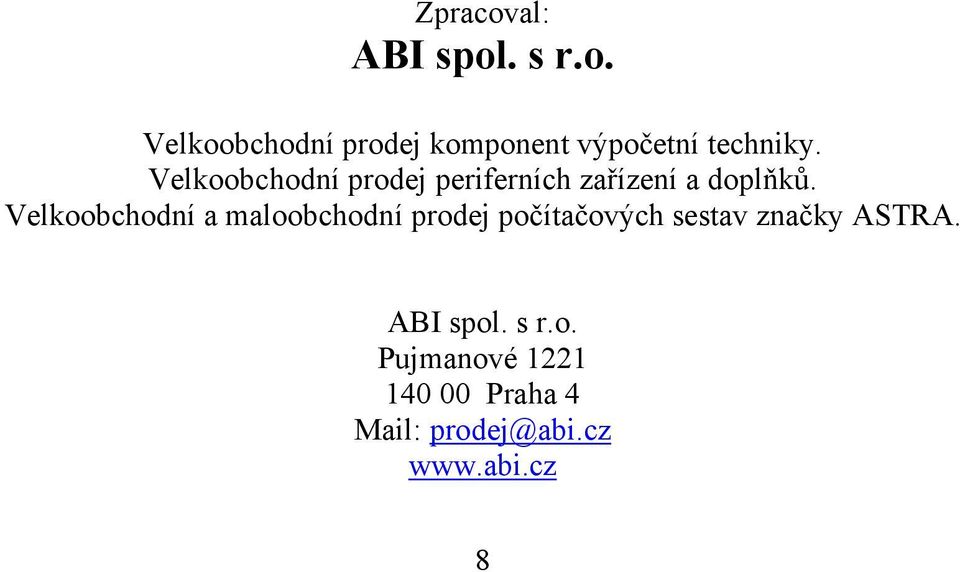

8 Zpracoval: ABI spol. s r.o. Velkoobchodní prodej komponent výpočetní techniky. Velkoobchodní prodej periferních zařízení a doplňků. Velkoobchodní a maloobchodní prodej počítačových sestav značky ASTRA. ABI spol. s r.o. Pujmanové Praha 4 Mail: prodej@abi.cz 8
