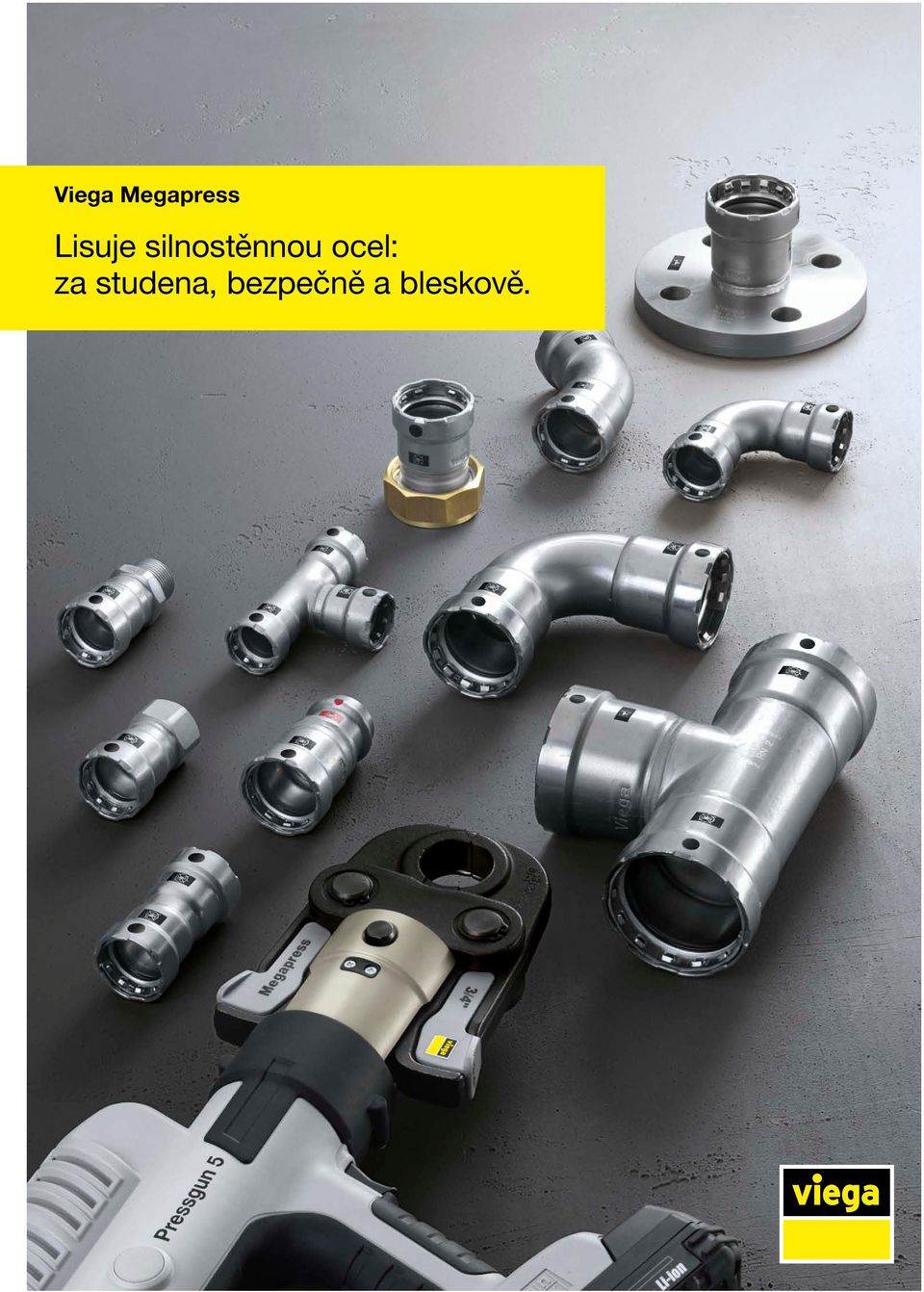

Viega Megapress. Lisuje silnostěnnou ocel: za studena, bezpečně a bleskově.

Transkript

1 Viega Megapress Lisuje silnostěnnou ocel: za studena, bezpečně a bleskově.

2

3 Viega. Vždy o krok napřed! Existují věci, které mají trvalou hodnotu. I po více než 110 letech. Inovace a podnikatelské vize jsou u firmy Viega těmi faktory úspěchu, které uctíval již zakladatel firmy, a které jsou i dnes živé více než kdy jindy. Skupina Viega zaměstnává více než 3500 spolupracovníků na celém světě. O trvale udržitelný úspěch firmy Viega usilují zaměstnanci v devíti lokalitách. Výrobky se vyrábějí ve čtyřech německých závodech. Speciální řešení pro severoamerický trh vyrábí skupina podniků ve městě McPherson/USA. Těžiště výroby pro asijský trh leží ve městě Wu-si v Číně. Naší hlavní oblastí působnosti, která nás neustále žene vpřed, je instalační technika. Inovace, které určují nové standardy. Díky nim je Viega známá po celém světě. Například vynález techniky lisování spojů pro měděná potrubí. Nebo zavedení SC-Contur viditelné spolehlivé zkoušky v každé lisovací spojce. Bezpečnost samozřejmě nezaručuje Viega jen při instalaci. Celosvětovému problému čistoty pitné vody čelí Viega svými inteligentními systémovými řešeními během provozu. Kvalita made in Germany je principem společnosti Viega. Počítači řízená, automatizovaná výroba přináší naprosto spolehlivé výsledky. Výrobní proces doprovází až pět kontrol kvality a zaručuje tak maximální bezpečnost. Výsledek: více než výrobků pro téměř každý případ použití. Souhrn kvality a flexibility přesvědčuje projektanty, architekty, instalatéry a investory na celém světě. Systémy Viega se osvědčují ve všech objektech a aplikacích ať již v obytných budovách, hotelích, nemocnicích, sportovních arénách nebo výrobních halách.

4 Obsah 6Systém Megapress: Šetří dobu montáže, mzdové náklady a spoustu svařování. 8Montáž: Rychlá, čistá, bezpečná a úplně bez svařování. 10 SC-Contur: Megapress se postará o těsné použití ocelových trubek. S jistotou. 12 Topná a chladicí zařízení: Megapress ponechá černou ocel chladnou. Ne však instalatéry topných a chladicích zařízení. 14 Mnohostrannost: Pro vše, co je pod tlakem. I v průmyslových a speciálních aplikacích. 16 Vtlačovací přípojka: Přímé připojení za pouhé dvě minuty. 18 Lisovací nástroje Pressgun: Ve vteřinách spojí to, co patří trvale k sobě. 20 Přehled trubek. 22 Sortiment.

5

6 Viega Megapress Šetří dobu montáže, mzdové náklady a spoustu svařování. Ocelové trubky mají mnohostranné použití, dlouhou životnost a jsou mimořádně robustní ať již v podobě silnostěnné, tenkostěnné, lakované nebo pozinkované, povrchově upravené nebo černé oceli. Je tedy dobře, že Viega nyní svým novým systémem Megapress představuje opět skutečnou inovaci, díky níž jsou ocelové trubky pro topná, chladicí nebo průmyslová zařízení nyní i ekonomicky zajímavé.

7 Viega Megapress 7 Viega Megapress je technika lisování, kterou lze lisovat i silnostěnné ocelové trubky. Spojky z ocelového materiálu s vnější úpravou zinkem a niklem, tvarované podle trubky zaručují nejvyšší kvalitu, robustnost a přirozeně i dlouhou životnost. Pomocí systému Viega Megapress lze bezpečně a spolehlivě spojovat ocelové trubky podle DIN EN ISO 6708 a DIN EN 10220/ 10255, v rozměrech ½" až 2". Volba bez výběru Při srovnání s původními spojovacími metodami je systém Viega Megapress jasně ve výhodě. Technika lisování za studena je oproti svařování, svěrnému spojování nebo šroubování jednoduše rychlejší, bezpečnější a hospodárnější. Lisovací nástroje Viega se postarají o trvale bezpečné spoje. Aplikace Topení/chlazení Stlačený vzduch/ technické plyny (např. dusík) Sprinklerová/hasicí zařízení (mokrá/suchá) Stavba lodí Průmysl Vhodnost/ osvědčení TÜV TÜV VdS, FM GL, LR, DNV, ABS TÜV Tenké i silné Systémem Viega Megapress lze spojovat jak silnostěnné ocelové trubky v kvalitě závitových trubek, tak i v kvalitě varných trubek. Umožňuje to přizpůsobení tolerance průměrům trubek. Spojky jsou dimenzované speciálně pro zpracování různých tlouštěk stěn a nabízejí tak maximální flexibilitu. síla stěn Megapress a průměr podle DIN EN 10220/10255 Ať již jsou trubky bezešvé, svařené, pozinkované, průmyslově lakované, povrchově upravené epoxidovou pryskyřicí nebo černé: Viega Megapress spojuje trubky s nejrůznějšími povrchy. Trvale a bezpečně od ½" do 2"!

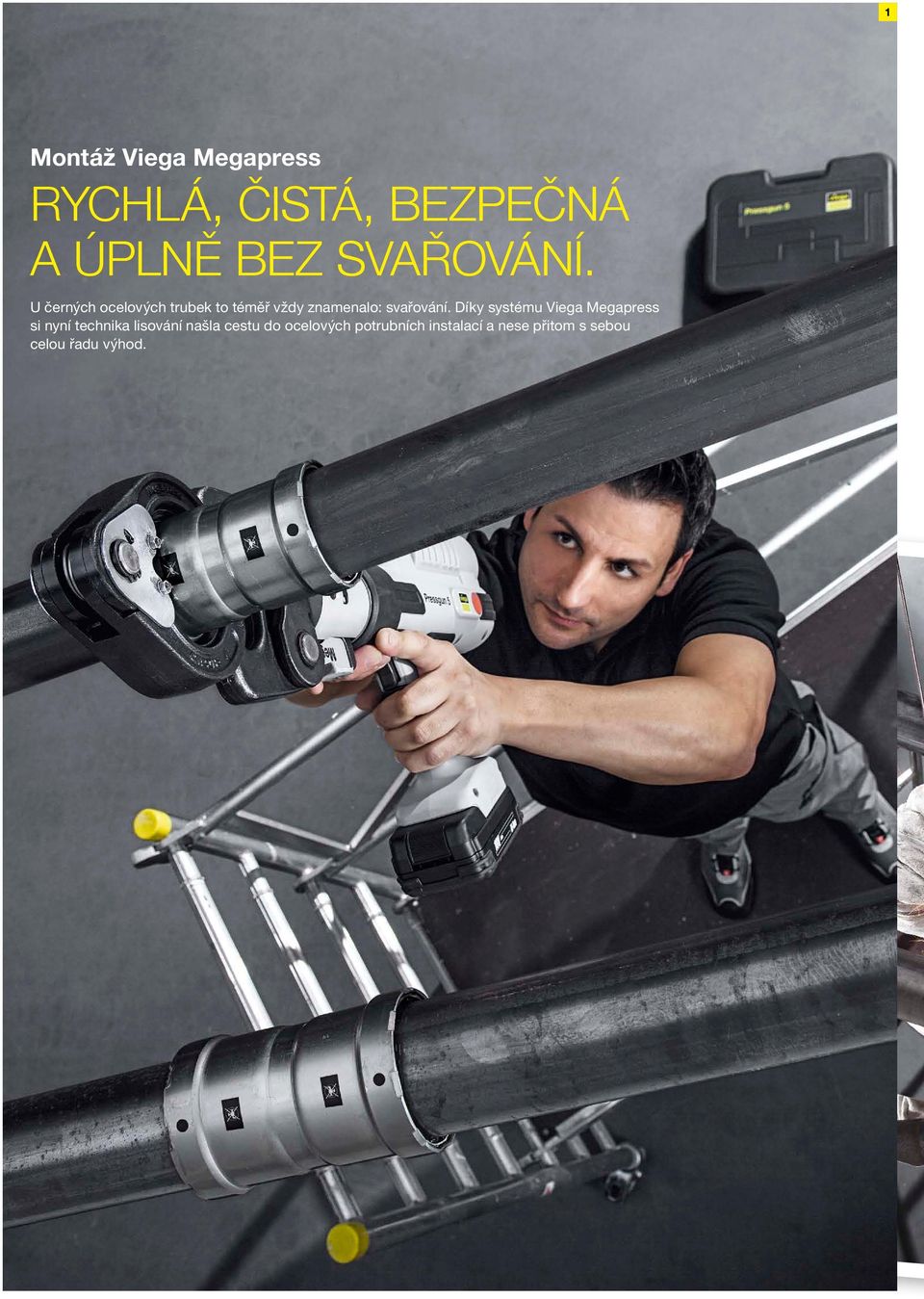

8 1 Montáž Viega Megapress Rychlá, čistá, bezpečná a úplně bez svařování. U černých ocelových trubek to téměř vždy znamenalo: svařování. Díky systému Viega Megapress si nyní technika lisování našla cestu do ocelových potrubních instalací a nese přitom s sebou celou řadu výhod.

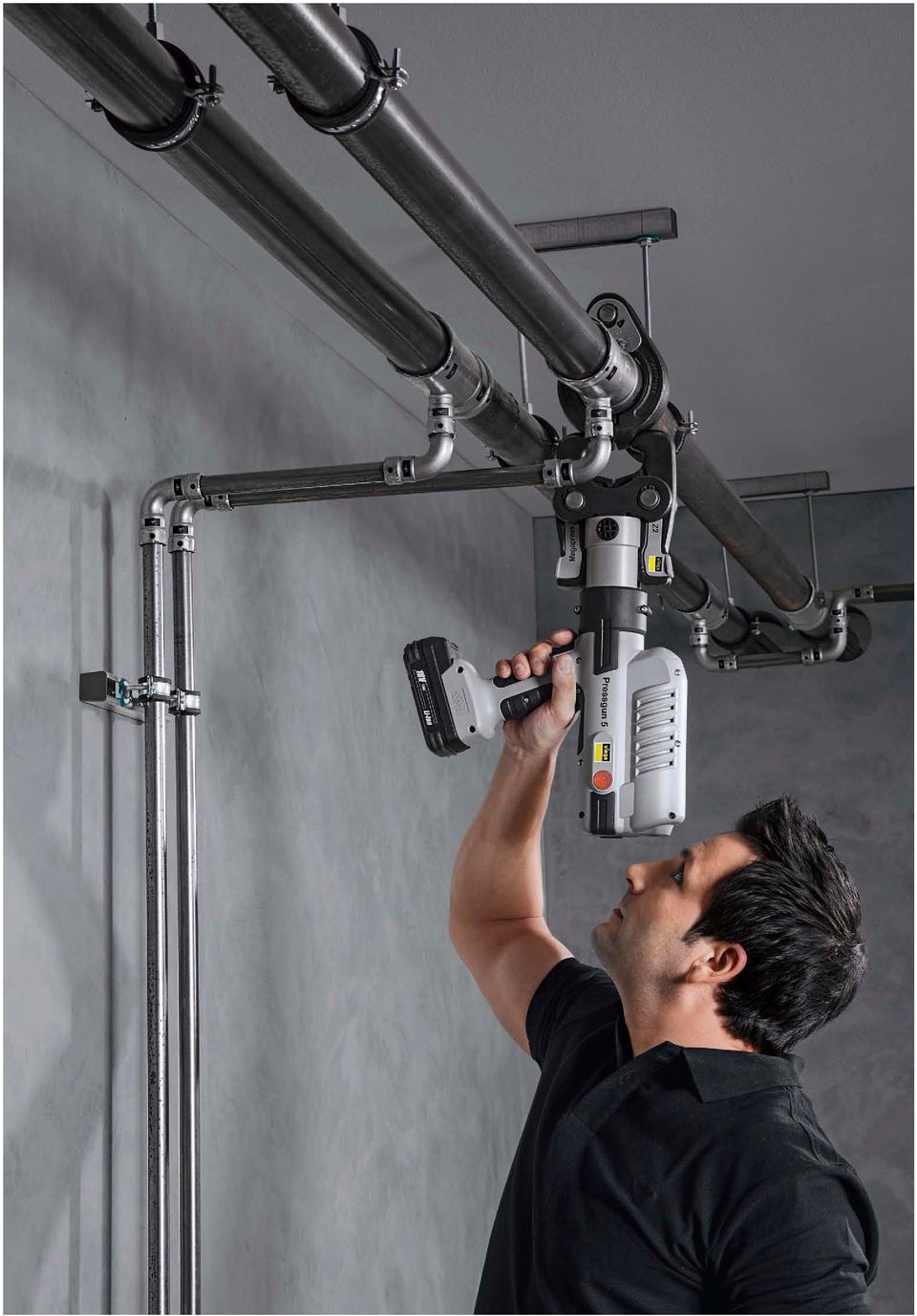

9 Viega Megapress 9 Svařování je minulostí Připusťme, že svařování ocelových trubek není špatnou možností spojování. Nicméně samotná instalace není vůbec jednoduchá. Kvůli vysoké časové náročnosti, permanentnímu nebezpečí požáru a vysoké fyzické zátěži je svařování ekonomicky nezajímavé. Pohybovat se musí s těžkými plynovými lahvemi a svařovacími přístroji to je těžká fyzická práce, zvlášť když se potrubí musí svařovat ne v úrovni očí, ale v několikametrové výšce (obr. 2). V těžko přístupných nebo klikatých místech pak nejčastěji musí pomoct i obtížné zrcadlové svařování, aby bylo vůbec možné dostat se ke spojovacímu místu. Hotové rychleji až o 60 % Spojování ocelových trubek pomocí systému Viega Megapress je naopak snadné (obr. 1) a provede se jen v pár pracovních krocích. Ocelovou trubku pouze zkrátíte, odstraníte z ní otřepy, vyčistíte ji a na jejím konci vyznačíte hloubku zasunutí spojky Megapress. Potom na trubku nasadíte spojku, lisovací prstenec nebo lisovací čelist a celé to pomocí nástroje Viega Pressgun silově spojíte (obr. 3 až 5). Na závěr již jen z lisovací spojky odstraníte bezpečnostní vlaječku pro znamení, že v tomto místě se již provádělo lisování. Pokud trubky splňují normu DIN EN ISO 6708 nebo DIN EN 10220/10255, nehraje při instalaci žádnou roli to, jaká síla stěny ocelové trubky se zpracovává. Ocelová trubka se zkrátí a vyčistí. Potom se vyměří a označí hloubka zasunutí. Nakonec se na trubku až ke značce namontuje spojka Viega Megapress Výsledkem je bezpečné a zaručeně těsné spojení, které lze ihned plně zatížit. Zcela odpadá fáze ochlazení nebo požární hlídka, která je při svařování často nezbytná. Ale to nejlepší ještě přijde: Technika lisování není jen bezpečnější a lehčí, ale je i podstatně hospodárnější. Ve srovnání se svařováním ušetříte při instalaci pomocí systému Viega Megapress až 60 % montážní doby. Ostatně nejen při srovnání se svařováním. I ostatní metody, jako spojování pomocí závitů, válcovaných drážek nebo mechanických spojek nemohou v otázce rychlosti udržet krok se studenou technikou lisování a jsou značně časově náročnější. Pro lisování spojek Megapress od velikosti 1¼" se používají výhradně lisovací prstence s tažnou kloubovou čelistí. 5 Spojka se ve vteřině slisuje nástrojem Pressgun a vytvoří silové spojení s trubkou. DŮVODY PRO VIEGA MEGAPRESS Až o 60 % kratší doba montáže oproti původním způsobům spojování, jako svařování, spojování pomocí závitů nebo drážek. Mimořádná efektivita díky vysoké úspoře času při instalaci. Naprostá protipožární bezpečnost, protože při studené technice lisování nevzniká plamen ani spaliny. SC-Contur Viega ve všech spojkách Megapress. Omylem neslisovaná spojení lze při zkoušce těsnosti okamžitě identifikovat. Univerzální použitelnost. Lisovat lze silnostěnné ocelové trubky v připojovacích jmenovitých světlostech od ½" do 2" a nezáleží na tom, zda je trubka bezešvá, svařená, bez povrchové úpravy, pozinkovaná nebo povrchově upravená epoxidovou pryskyřicí.

10 1 Viega Megapress s SC-Contur Postará se o těsné použití ocelových trubek. S jistotou. Ekonomická převaha techniky lisování spojů tkví v jednoduché montáži, která trvá jen pár sekund. Ale i v otázce bezpečnosti se může Megapress stejně jako všechny systémy lisování Viega skvěle blýsknout díky SC-Contur.

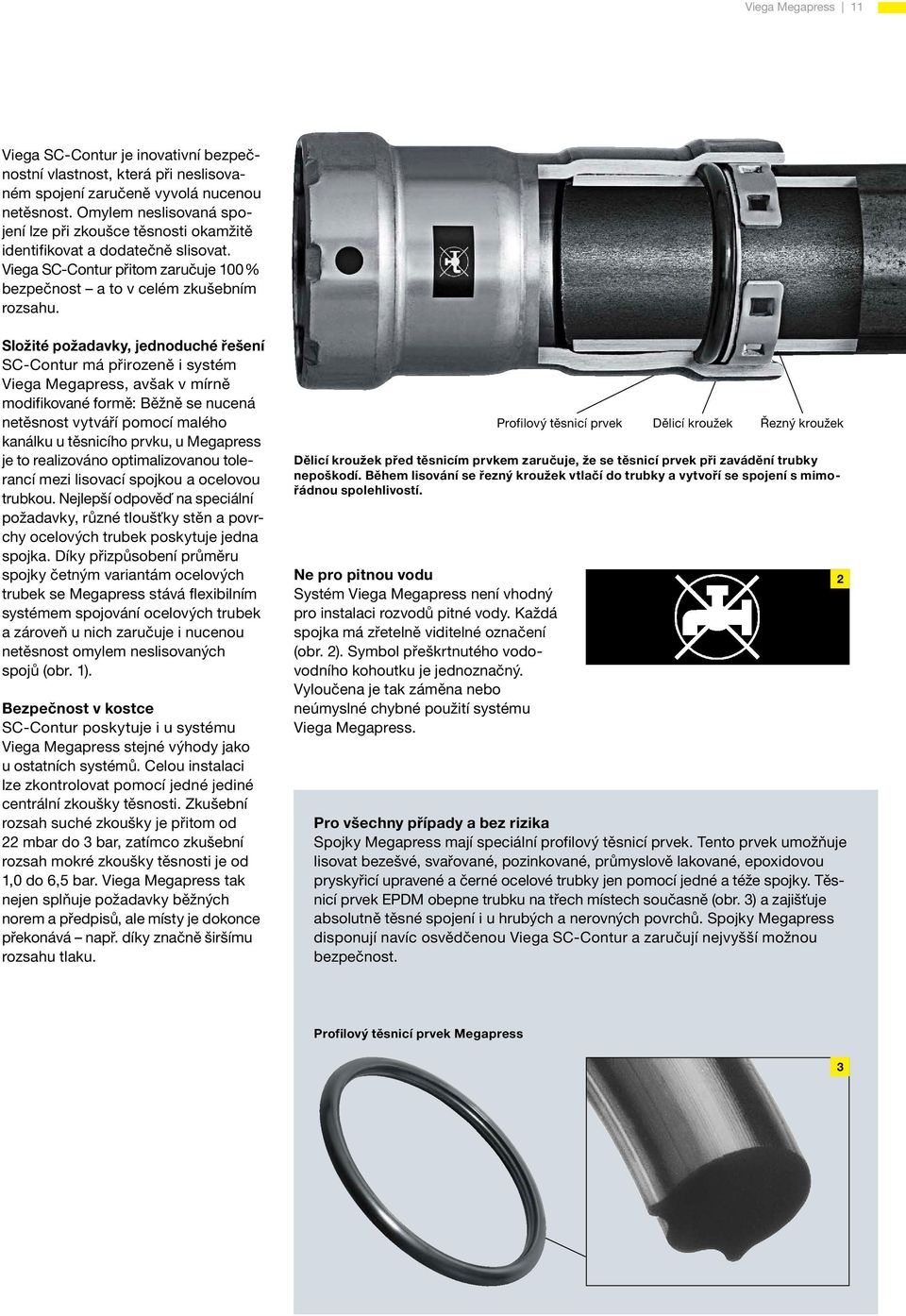

11 Viega Megapress 11 Viega SC-Contur je inovativní bezpečnostní vlastnost, která při neslisovaném spojení zaručeně vyvolá nucenou netěsnost. Omylem neslisovaná spojení lze při zkoušce těsnosti okamžitě identifikovat a dodatečně slisovat. Viega SC-Contur přitom zaručuje 100 % bezpečnost a to v celém zkušebním rozsahu. Složité požadavky, jednoduché řešení SC-Contur má přirozeně i systém Viega Megapress, avšak v mírně modifikované formě: Běžně se nucená netěsnost vytváří pomocí malého kanálku u těsnicího prvku, u Megapress je to realizováno optimalizovanou tolerancí mezi lisovací spojkou a ocelovou trubkou. Nejlepší odpověď na speciální požadavky, různé tloušťky stěn a povrchy ocelových trubek poskytuje jedna spojka. Díky přizpůsobení průměru spojky četným variantám ocelových trubek se Megapress stává flexibilním systémem spojování ocelových trubek a zároveň u nich zaručuje i nucenou netěsnost omylem neslisovaných spojů (obr. 1). Bezpečnost v kostce SC-Contur poskytuje i u systému Viega Megapress stejné výhody jako u ostatních systémů. Celou instalaci lze zkontrolovat pomocí jedné jediné centrální zkoušky těsnosti. Zkušební rozsah suché zkoušky je přitom od 22 mbar do 3 bar, zatímco zkušební rozsah mokré zkoušky těsnosti je od 1,0 do 6,5 bar. Viega Megapress tak nejen splňuje požadavky běžných norem a předpisů, ale místy je dokonce překonává např. díky značně širšímu rozsahu tlaku. Profilový těsnicí prvek Dělicí kroužek před těsnicím prvkem zaručuje, že se těsnicí prvek při zavádění trubky nepoškodí. Během lisování se řezný kroužek vtlačí do trubky a vytvoří se spojení s mimořádnou spolehlivostí. Ne pro pitnou vodu Systém Viega Megapress není vhodný pro instalaci rozvodů pitné vody. Každá spojka má zřetelně viditelné označení (obr. 2). Symbol přeškrtnutého vodovodního kohoutku je jednoznačný. Vyloučena je tak záměna nebo neúmyslné chybné použití systému Viega Megapress. Dělicí kroužek řezný kroužek Pro všechny případy a bez rizika Spojky Megapress mají speciální profilový těsnicí prvek. Tento prvek umožňuje lisovat bezešvé, svařované, pozinkované, průmyslově lakované, epoxidovou pryskyřicí upravené a černé ocelové trubky jen pomocí jedné a téže spojky. Těsnicí prvek EPDM obepne trubku na třech místech současně (obr. 3) a zajišťuje absolutně těsné spojení i u hrubých a nerovných povrchů. Spojky Megapress disponují navíc osvědčenou Viega SC-Contur a zaručují nejvyšší možnou bezpečnost. 2 Profilový těsnicí prvek Megapress 3

12 12 Viega Megapress Viega Megapress pro topná a chladicí zařízení Nechá černou ocel chladnou. Ne však instalatéry topných a chladicích zařízení. Při instalaci topných a chladicích zařízení se musí dodržovat mnoho pravidel nezávisle na tom, zda jde o zcela novou instalaci nebo o rozsáhlé rekonstrukční práce. Viega Megapress nabízí pro oba případy řadu výhod, pro které se každý instalatér určitě nadchne. 1

13 Viega Megapress 13 2 Jednoduché spojení starého a nového Zejména při rekonstrukcích starších obytných domů se stále častěji naráží na instalace provedené ze silnostěnných ocelových trubek. Tato zčásti desítky let stará potrubí jsou z důvodu své robustnosti ještě v dobrém stavu. Instalatér může často navázat na stávající instalaci, např. při výměně kotle (obr. 3). Napojení nového topného kotle ke stávajícímu systému ocelového potrubí bylo doposud možné jen pomocí náročného závitového přechodu nebo pomocí svařování. Avšak právě při svařování zpožďovala instalaci ještě vytékající voda. Navíc hrozilo vyšší riziko požáru z důvodu snadno hořlavých stavebních materiálů ve staré zástavbě. Díky Megapress není svařování zapotřebí a jakékoliv nebezpečí požáru je tak vyloučeno. Osvědčená technika lisování zaručuje bezpečný rychlý průběh práce a hospodárné připojení ke stávajícímu silnostěnnému ocelovému potrubí. Platí to samozřejmě i pro doposud opravdu náročnou výměnu topných těles v instalacích z černých ocelových trubek. V praxi mimořádně praktické Výhody systému Megapress se při použití projeví rychle. V konkrétním případě se realizovala výstavba komplexu tří budov s celkem 55 bytovými jednotkami. Na obrázku 1 je instalace dvou akumulačních nádob jednoho tepelného čerpadla vzduch-voda, při které se použil systém Viega Megapress. V celém stavebním objektu se namontovalo zhruba 500 spojek nového systému lisování. Systém Megapress splnil vysoké nároky obecního investora a odolal určitému časovému tlaku i tlaku na snížení nákladů. Úkol, pro který systém Megapress díky technice lisování, na rozdíl od svařovaných spojů, nabízí rychlé a hospodárné řešení. Kombinace ochrany proti korozi s časovou úsporou U instalací moderních chladicích zařízení (obr. 2) je třeba věnovat zvláštní pozornost ochraně proti korozi. Z důvodů vysokého teplotního spádu mezi dopravovaným médiem a okolním vzduchem může rychle docházet k vytváření kondenzační vody což zvyšuje nebezpečí koroze. Doposud musely být tvarovky a spojovací kusy podle AGI pracovního listu Q 151 opatřeny přídavným ochranným nátěrem proti korozi. Spojky Viega Megapress jsou však díky vnější galvanické úpravě zinkem a niklem již ze závodu tedy prakticky svou povahou mimořádně odolné vůči korozi. Šetří to čas a některé práce. 3

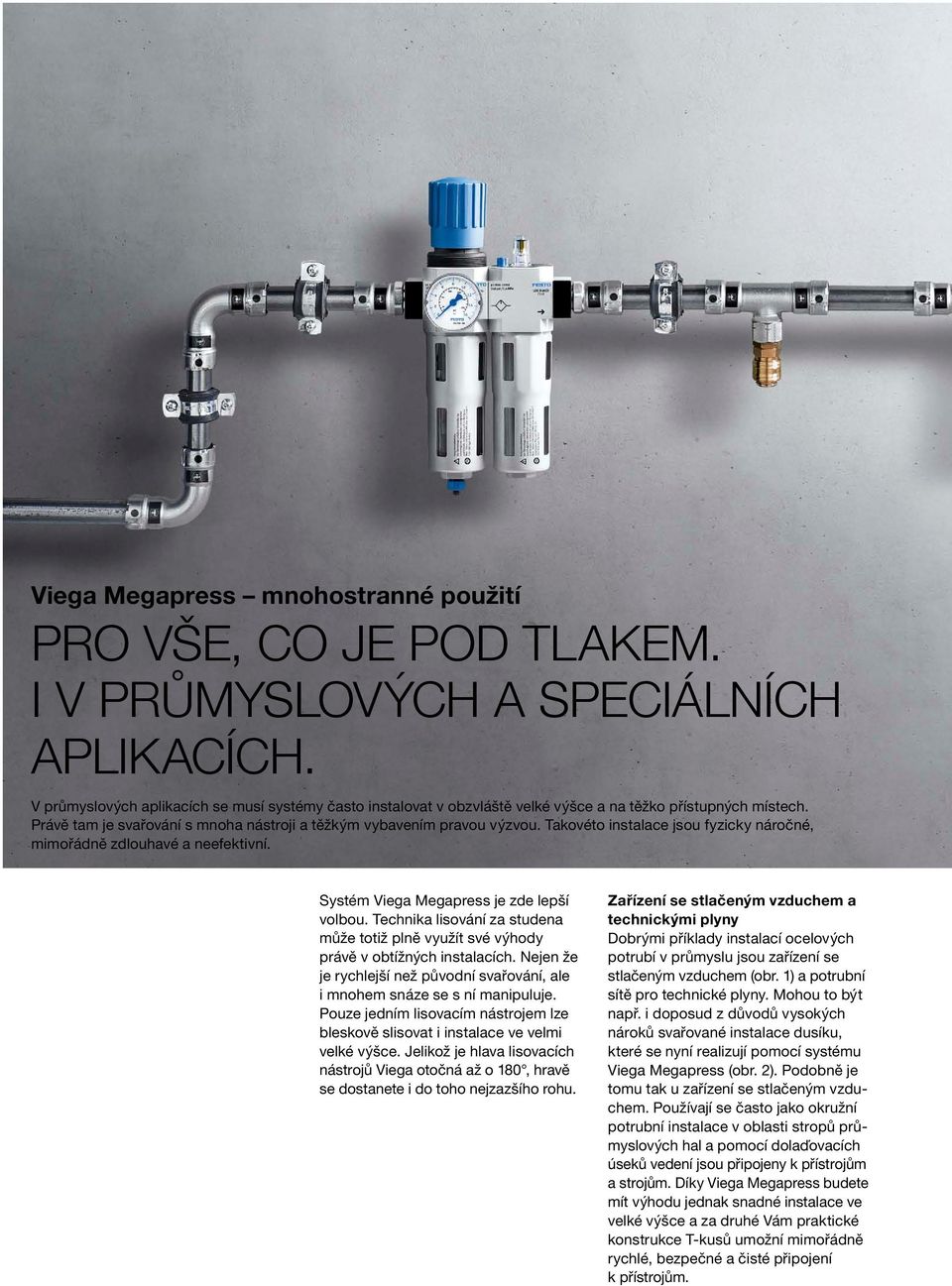

14 Viega Megapress mnohostranné použití Pro vše, co je pod tlakem. I v průmyslových a speciálních aplikacích. V průmyslových aplikacích se musí systémy často instalovat v obzvláště velké výšce a na těžko přístupných místech. Právě tam je svařování s mnoha nástroji a těžkým vybavením pravou výzvou. Takovéto instalace jsou fyzicky náročné, mimořádně zdlouhavé a neefektivní. Systém Viega Megapress je zde lepší volbou. Technika lisování za studena může totiž plně využít své výhody právě v obtížných instalacích. Nejen že je rychlejší než původní svařování, ale i mnohem snáze se s ní manipuluje. Pouze jedním lisovacím nástrojem lze bleskově slisovat i instalace ve velmi velké výšce. Jelikož je hlava lisovacích nástrojů Viega otočná až o 180, hravě se dostanete i do toho nejzazšího rohu. Zařízení se stlačeným vzduchem a technickými plyny Dobrými příklady instalací ocelových potrubí v průmyslu jsou zařízení se stlačeným vzduchem (obr. 1) a potrubní sítě pro technické plyny. Mohou to být např. i doposud z důvodů vysokých nároků svařované instalace dusíku, které se nyní realizují pomocí systému Viega Megapress (obr. 2). Podobně je tomu tak u zařízení se stlačeným vzduchem. Používají se často jako okružní potrubní instalace v oblasti stropů průmyslových hal a pomocí dolaďovacích úseků vedení jsou připojeny k přístrojům a strojům. Díky Viega Megapress budete mít výhodu jednak snadné instalace ve velké výšce a za druhé Vám praktické konstrukce T-kusů umožní mimořádně rychlé, bezpečné a čisté připojení k přístrojům.

15 1 Viega Megapress 15 3 Sprinklerová a hasicí zařízení Sprinklerová zařízení ze silnostěnných ocelových trubek jsou z důvodu své robustnosti, stability a dlouhé životnosti nezbytně nutná a dokonce zákonem stanovená v budovách s vysokými rizikovými třídami, jako průmyslových a komerčních zařízeních. Nemusí nakonec odolávat jen velkému horku v případě požáru, ale i každodennímu vyššímu vnějšímu zatížení. Pro montáž a rozšiřování právě takových sprinklerových zařízení se ideálně hodí systém Viega Megapress (obr. 3). Systém splňuje předepsané hodnoty nejvyšších rizikových tříd. 2

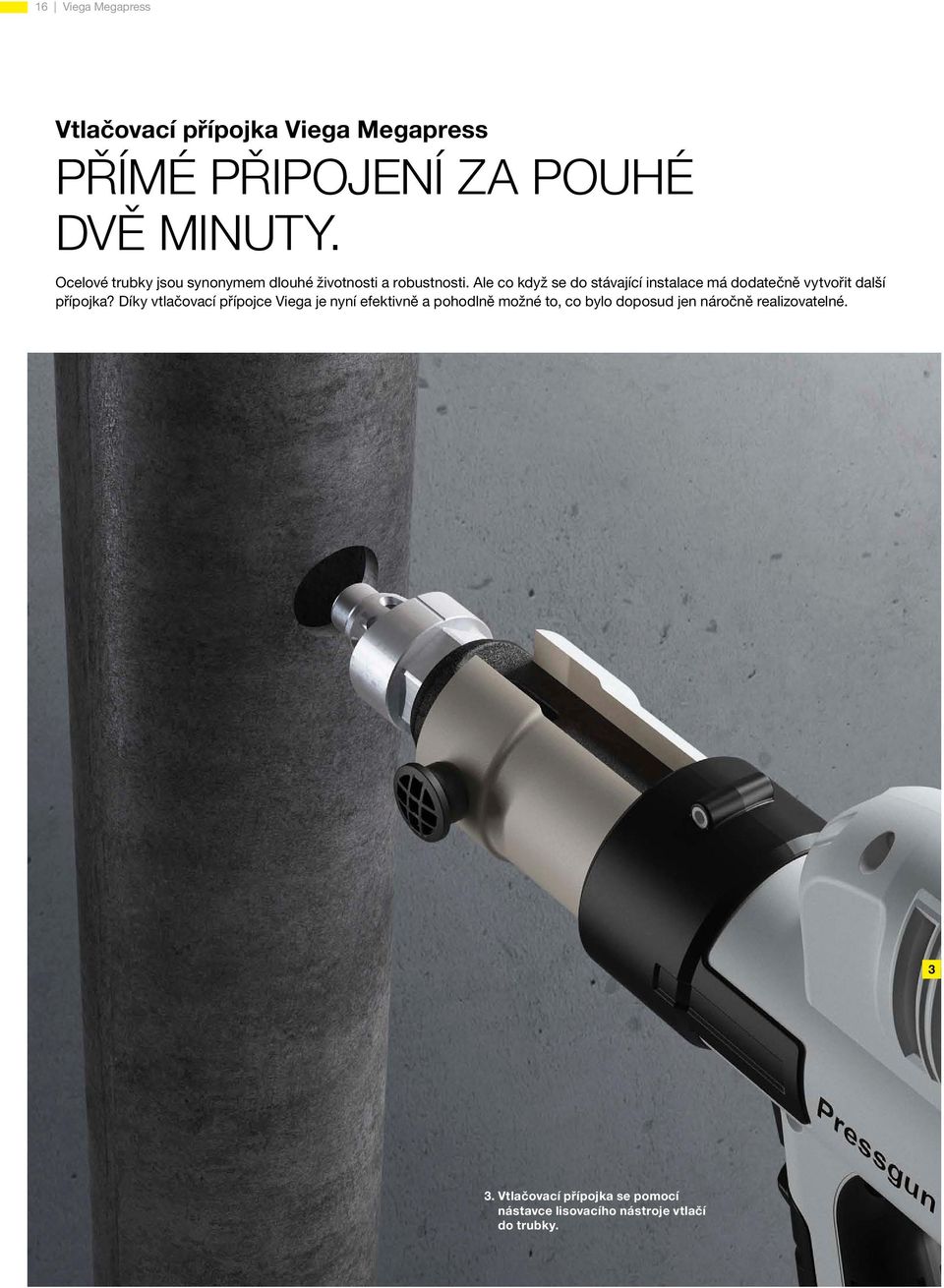

16 16 Viega Megapress Vtlačovací přípojka Viega Megapress PŘÍMÉ PŘIPOJENÍ ZA POUHÉ DVĚ MINUTY. Ocelové trubky jsou synonymem dlouhé životnosti a robustnosti. Ale co když se do stávající instalace má dodatečně vytvořit další přípojka? Díky vtlačovací přípojce Viega je nyní efektivně a pohodlně možné to, co bylo doposud jen náročně realizovatelné Vtlačovací přípojka se pomocí nástavce lisovacího nástroje vtlačí do trubky.

17 Viega Megapress 17 Vtlačovací přípojka Megapress je skutečným řešením problémů při vytváření dodatečných přípojek do stávající instalace ocelového potrubí. K tomuto účelu lze pomocí vhodné sady kompletního nářadí bez složitých příprav navrtat silnostěnné ocelové trubky a vtlačit do nich novou přípojku. Použít se k tomu musí jen běžná vrtačka a lisovací nástroj Viega (kromě Picco). Minimálně o 80 % rychlejší Oproti přivařování je při vytváření nové přípojky pomocí vtlačovací přípojky možné docílit časové úspory minimálně 80 %. Fyzická zátěž řemeslníka je podstatně nižší a po dvou minutách je spoj mezi trubkou a přípojkou díky profilovým těsnicím kroužkům trvale těsný na 100 % Na ocelovou trubku se připevní speciální držák pro vedení vrtacího vřetena. Sada nářadí pro vtlačovací přípojku obsahuje všechny díly, které jsou zapotřebí pro dodatečné vsazení přípojů do stávajících potrubí: držák, vrtací vřeteno, nástavec na lisovací nástroj. 2 Čistá záležitost Vsazení nové přípojky do ocelové trubky není jen jednoduché, ale i čisté. Na držák se může připevnit průmyslový vysavač, takže se přímo odsávají třísky vznikající při vrtání otvoru. 2. Vrtačkou se vyvrtá otvor a držák se odebere. 4. Vytvořena je ideální přípojka v ocelové trubce pro dodatečnou instalaci teploměrů, teplotních čidel, manometrů, vypouštění nebo dalších vedení. 4 Žádné svařování, žádný problém Lisovací technika za studena znovu vytlačuje svařování. Výhody přesvědčují: žádné nebezpečí požáru, žádný vznik kouře, žádná požární hlídka a samozřejmě žádná doba ochlazení spojených míst. Šetří náklady i místo Vtlačovací přípojka je finančně a prostorově úsporné řešení pro dodatečnou instalaci nové přípojky. Potrubí se pouze navrtá a nemusí se kompletně rozpojovat, jako např. při montáži T-kusů. Vtlačovací přípojku tak lze bez problémů použít i na obtížně přístupných místech. Vtlačovací přípojka je určena pro ocelové trubky podle DIN EN 10220/10255 a je k dostání pro rozměry ocelových trubek 1 ½", 2", 2 ½", 3", 4", 5" a 6". Vybavena je vnitřním závitem ¾". Doplňkově je k dispozici redukční kus na vnitřní závit ½". Rychlost před, v průběhu i po instalaci Rychlost a efektivita vtlačovací přípojky se neprojeví jen během instalace, ale i před instalací a po ní. Díky studené technice lisování není při instalaci například není žádným problémem ještě vytékající voda z potrubního systému. Čekací doby a provozní výpadky systému jsou tak omezeny na minimum. Vtlačovací přípojku lze ihned plně používat.

18 Lisovací nástroje Pressgun VE VTEŘINÁCH SPOJÍ TO, CO PATŘÍ TRVALE K SOBĚ. Lisovací nástroje společnosti Viega přesvědčí kvalitou za nejtvrdších pracovních podmínek. Díky své bezpečnostní technice přezkoušené inspekčním orgánem TÜV patří k nejspolehlivějším a tím také k nejúspěšnějším v Evropě. Dlouhé intervaly údržby navíc zaručují vysokou hospodárnost.

19 Viega Megapress 19 Viega nástroje Pressgun: všestranný soulad Mimořádně snadná manipulace a ergonomický tvar pistole. Lehké vysokovýkonné lithium-iontové akumulátory 18 V/2,0 Ah s ochranou proti úplnému vybití a vylepšenými vlastnostmi při studeném startu; pro vyšší kapacitní požadavky je doplňkově k dispozici varianta akumulátoru 18 V/4,0 Ah. Použití volitelně se síťovým zdrojem nebo akumulátorem. Maximální flexibilita v každé prostorové situaci díky lisovací hlavě otočné o 180 a lisovacím prstencům s kloubovou funkcí. Integrovaná žárovka LED pro komfortní osvětlení místa lisování. Bezpečnostní technika s osvědčením TÜV: zpožděné spouštění, čepová pojistka, ukazatel údržby a automatický bezpečnostní zámek. Příslušenství lisovací techniky Pressgun 5 v praktickém kufru pro celou sadu, obsahuje tři lisovací čelisti (½" až 1"), tři lisovací prstence (1¼" až 2") a jednu tažnou kloubovou čelist Z2. Viega Pressgun 5 Pro kovové potrubní systémy v rozměrech 12 až 108 mm, pro spojky ocelových trubek Megapress od ½" do 2", pro systémy plastového potrubí od 12 do 63 mm. Hmotnost jen 3,2 kg (bez lisovací čelisti). Servisní intervaly slisování nebo 4 roky. Bezpečnostní zámek po slisování. Viega Pressgun Picco Pro kovové potrubní systémy v rozměrech 12 až 35 mm, pro spojky ocelových trubek Megapress o velikosti ½" a ¾", pro systémy plastového potrubí od 12 do 40 mm. Hmotnost jen 2,5 kg (bez lisovací čelisti). Malé rozměry pro montáž v úzkých potrubních šachtách nebo předstěnových konstrukcích. Nejvyšší kvalita, a proto nízké náklady na údržbu a opravy, servis až po slisování. Bezpečnostní zámek po slisování. NOVINKA: S novými lisovacími čelistmi Megapress a lisovacími prstenci s tažnými kloubovými čelistmi umí Pressgun Picco slisovat silnostěnné ocelové trubky a to v rozměrech ½" a ¾". Sada Pressgun Picco v kufru obsahuje kromě lisovacího nástroje tři lisovací čelisti, akumulátor a nabíječku. Díky dalším vymezením, např. pro doplňkový síťový adaptér, je vše na svém místě a kdykoliv po ruce. Pro obsluhu nástroje Pressgun Picco jednou rukou byly lisovací čelisti Picco vyvinuty s jednoruční zacvakávací funkcí. Až do slisování zůstávají otevřené. Jedna ruka zůstane volná, např. pro držení nebo zafixování a vyrovnání instalace. K dostání pro kovové potrubní systémy (kromě Megapress).

20 20 Viega Megapress Viega Megapress Přehled trubek. DIN EN DIN EN rozlišuje mezi řadami trubek 1, 2, a 3. Tato norma doporučuje používat instalační trubky řady 1, protože trubky řady 2 a 3 nejsou k dispozici nebo jsou dostupné jen omezeně. K řadě trubek 1 patří trubky bezešvé (s) a svařené podélným svárem (w). DIN EN DIN EN rozlišuje mezi těžkou řadou trubek H a střední řadou trubek M nebo mezi typy trubek L, L1 a L2. K různým řadám a typům trubek patří trubky bezešvé (S) a svařené podélným svárem (W). Legenda Trubky pro spojky Megapress Trubky pro vtlačovací přípojky Megapress DIN EN kvalita varných trubek řada trubek 1 Velikost závitu [palce] Jmenovitá světlost [DN] Jmenovitý vnější průměr Vnější průměr Tloušťka stěny trubky Tloušťka stěny trubky Vtlačovací přípojka ¾" Art. č. ½ 15 21,3 21,0 21,8 0,5 5,4 ¾ 20 26,9 26,5 27,3 0,5 8, ,7 33,3 34,2 0,5 8,8 1 ¼ 32 42,4 42,0 42,9 0,5 10,0 1 ½ 40 48,3 47,9 48,8 1,0 12,5 2,3 4, ,3 59,7 60,8 1,0 16,0 2,3 4, ½ 65 76,1 75,3 76,6 2,6 4, ,9 88,0 89,5 2,6 5, ,3 113,1 115,0 2,6 5, ,7 138,5 140,8 2,9 5, ,3 163,9 166,5 2,9 5,

21 DIN EN kvalita závitových trubek těžká řada H a střední řada M Velikost závitu [palce] Jmenovitá světlost [DN] Jmenovitý vnější průměr Vnější průměr Tloušťka stěny trubky těžká řada H Tloušťka stěny trubky střední řada M Vtlačovací přípojka ¾" Art. č. ½ 15 21,3 21,0 21,8 3,2 2,6 ¾ 20 26,9 26,5 27,3 3,2 2, ,7 33,3 34,2 4,0 3,2 1 ¼ 32 42,4 42,0 42,9 4,0 3,2 1 ½ 40 48,3 47,9 48,8 4,0 3, ,3 59,7 60,8 4,5 3, ½ 65 76,1 75,3 76,6 4,5 3, ,9 88,0 89,5 5,0 4, ,3 113,1 115,0 5,4 4, ,7 138,5 140,8 5,4 5, ,1 163,9 166,8 5,4 5, DIN EN kvalita závitových trubek typ trubek L a typ trubek L1 Velikost závitu [palce] Jmenovitá světlost [DN] Jmenovitý vnější průměr Vnější průměr Tloušťka stěny trubky Vtlačovací přípojka ¾" Art. č. ½ 15 21,3 21,0 21,7 2,3 ¾ 20 26,9 26,4 27,1 2, ,7 33,2 34,0 2,9 1 ¼ 32 42,4 41,9 42,7 2,9 1 ½ 40 48,3 47,8 48,6 2, ,3 59,6 60,7 3, ½ 65 76,1 75,2 76,0 3, ,9 87,9 88,7 3, ,3 113,0 113,9 3, ,7 138,5 140,8 4, ,1 163,9 166,8 4, DIN EN kvalita závitových trubek typ trubek L2 Velikost závitu [palce] Jmenovitá světlost [DN] Jmenovitý vnější průměr Vnější průměr Tloušťka stěny trubky Vtlačovací přípojka ¾" Art. č. ½ 15 21,3 21,0 21,4 2,0 ¾ 20 26,9 26,4 26,9 2, ,7 33,2 33,8 2,6 1 ¼ 32 42,4 41,9 42,5 2,6 1 ½ 40 48,3 47,8 48,4 2, ,3 59,6 60,2 2, ½ 65 76,1 75,2 76,0 3, ,9 87,9 88,7 3, ,3 113,0 113,9 3,

22 22 Viega Megapress Viega Megapress Sortiment. Sortiment Viega Megapress je perfektně přizpůsoben instalaci ocelových potrubních systémů. Díky mnoha různým spojkám, hrdlům, obloukům, závitovým přechodům, redukcím, T-kusům a přírubám v rozměrech ½", ¾", 1", 1¼", 1½" a 2" nabízí velký výběr a vysokou flexibilitu pro každou instalaci. Sortiment Megapress doplňují přechodové prvky na drážkové spoje a na systém Viega Prestabo
