1 Téma sady: Teplovodní otopné soustavy. Název prezentace: Potrubí. Autor prezentace: Ing. Eva Václavíková VY_32_INOVACE_1223_potrubí_pwp

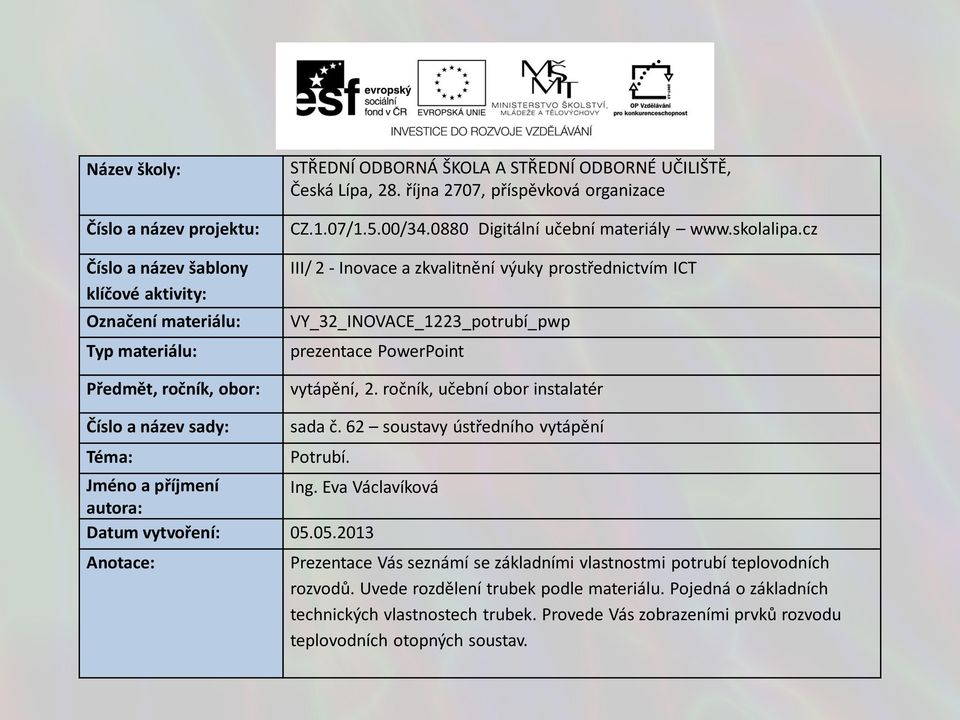

2 Název školy: Číslo a název projektu: Číslo a název šablony klíčové aktivity: Označení materiálu: Typ materiálu: Předmět, ročník, obor: STŘEDNÍ ODBORNÁ ŠKOLA A STŘEDNÍ ODBORNÉ UČILIŠTĚ, Česká Lípa, 28. října 2707, příspěvková organizace CZ.1.07/1.5.00/ Digitální učební materiály III/ 2 - Inovace a zkvalitnění výuky prostřednictvím ICT VY_32_INOVACE_1223_potrubí_pwp prezentace PowerPoint vytápění, 2. ročník, učební obor instalatér Číslo a název sady: Téma: sada č. 62 soustavy ústředního vytápění Potrubí. Jméno a příjmení Ing. Eva Václavíková autora: Datum vytvoření: Anotace: Prezentace Vás seznámí se základními vlastnostmi potrubí teplovodních rozvodů. Uvede rozdělení trubek podle materiálu. Pojedná o základních technických vlastnostech trubek. Provede Vás zobrazeními prvků rozvodu teplovodních otopných soustav.

3 Anotace: Prezentace Vás seznámí se základními vlastnostmi potrubí teplovodních rozvodů. Uvede rozdělení trubek podle materiálu. Pojedná o základních technických vlastnostech trubek. Provede Vás zobrazeními prvků rozvodu teplovodních otopných soustav. Osnova prezentace: 1. základní vlastnosti 2. rozdělení trubek podle materiálu 3. základní technické vlastnosti 4. zobrazení

4 Základní vlastnosti potrubí: 1. potrubí tvoří rozvod teplovodní otopné soustavy ústředního vytápění umožňuje přenos tepla pomocí proudění teplé vody 2. potrubí vznikne vzájemným spojením jednotlivých trubek spolehlivými spoji 3. trubky musí splňovat předepsané technické požadavky, které se ověřují

5 Rozdělení trubek podle materiálu: A. potrubí z OCELOVÝCH trubek - výhodou je vysoká pevnost a tuhost - nevýhodou je koroze a vyšší hmotnost Druhy: 1. ocelové černé trubky hladké nebo závitové se zaručenou svařitelností 2. ocelové přesné tenkostěnné trubky spoje: svařování, příruby, závity, svěrné

6 Rozdělení trubek podle materiálu: B. potrubí z MĚDĚNÝCH trubek - výhodou je odolnost proti korozi - nevýhodou je vyšší cena Druhy: 1. trubky z tvrdé mědi 2. trubky z měkké mědi spoje: kapilární pájení, lisování, svěrné

7 Rozdělení trubek podle materiálu: C. potrubí z PLASTOVÝCH trubek - výhodou je jednoduchá zpracovatelnost - nevýhodou je velká délková roztažnost Druhy: 1. síťovaný polyetylén PE-X spoje: lisované, svěrné nelze svařovat 2. polypropylén PPR spoje: polyfúzní svařování

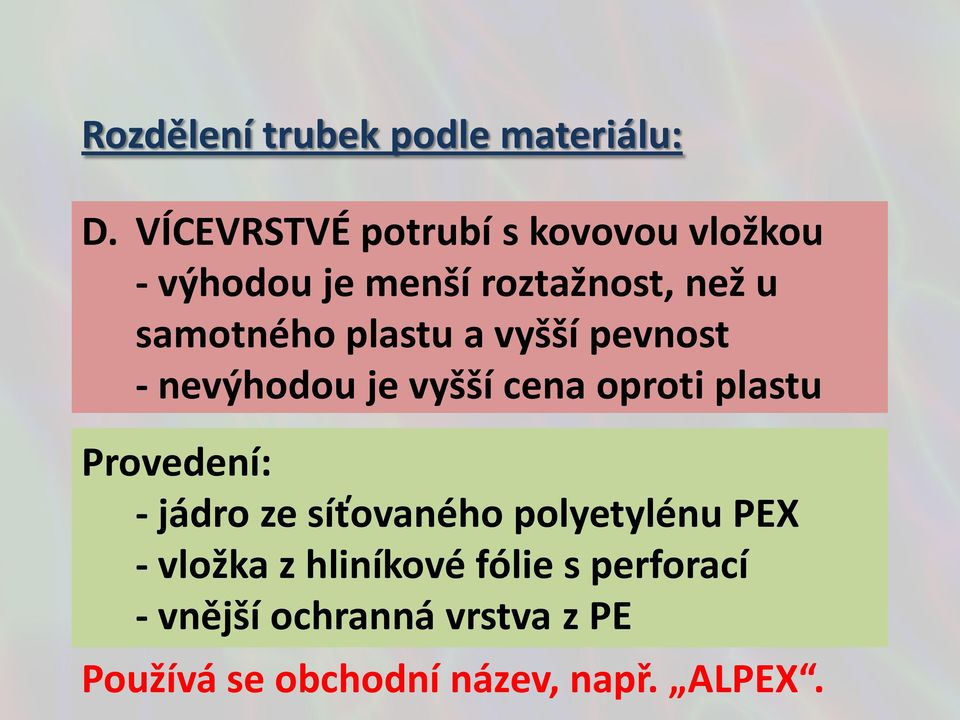

8 Rozdělení trubek podle materiálu: D. VÍCEVRSTVÉ potrubí s kovovou vložkou - výhodou je menší roztažnost, než u samotného plastu a vyšší pevnost - nevýhodou je vyšší cena oproti plastu Provedení: - jádro ze síťovaného polyetylénu PEX - vložka z hliníkové fólie s perforací - vnější ochranná vrstva z PE Používá se obchodní název, např. ALPEX.

9 Základní technické vlastnosti trubek: 1. jmenovitá světlost, diameter nominal DN - je vztažena k průměru trubky, umožňuje jednotné označení prvků rozvodu - jednotka je milimetr [mm] 2. další používané rozměry - vnitřní a vnější průměr trubky - tloušťka stěny trubky - délka trubky Dříve se používaly palce 1" = 25,4 mm.

10 Základní technické vlastnosti trubek: 3. jmenovitý dovolený přetlak PN - určuje největší dovolený přetlak topné vody určité teploty v potrubí rozvodu - je velmi důležitý u plastových trubek, velký přetlak a teplota způsobí kratší životnost potrubí rozvodu - jednotka je megapascal [MPa] Výrobci plastových trubek uvádějí závislost životnosti trubek na tlaku a teplotě.

11 Základní technické vlastnosti trubek: 4. maximální pracovní teplota - určuje nejvyšší trvalou teplotu, která může působit na potrubí rozvodu - jednotka je stupeň Celsia [ C] 5. montážní teplota - je teplota potrubí v době jeho montáže - důležitá je nejnižší teplota, při které je ještě přípustné provádět montáž trubek Výrobci trubek musí uvádět tyto vlastnosti.

12 Základní technické vlastnosti trubek: 6. životnost trubek - určuje dobu, po kterou mají trubky spolehlivě plnit svůj stanovený účel - u plastu je ovlivněna teplotou a tlakem - jednotka je rok 7. délková roztažnost - je důležitá pro dilataci potrubí a její kompenzaci - plasty mají největší délkovou roztažnost

13 Porovnání jmenovité světlosti trubek DN[mm] a světlosti trubek v palcích ["]: SVĚTLOST TRUBEK DN DN DN DN [mm] ["] [mm] ["] [mm] ["] [mm] ["] 6 1/ / / / / / / /

14 Zobrazení prvků plastového rozvodu: tvarovka koleno 90 k lisování PE-X trubka s Al vložkou a pláštěm tvarovka T kus k lisování Obr. 1, 2, 3: Systém Wavin K-Press Zdroj: systém vyrábí společnost WAVIN Ekoplastik s.r.o.

15 Spojování trubky a tvarovky lisováním 1. kolmý řez trubky nůžkami 2. kalibrace trubky kalibrátorem 3. lisování spoje tvarovky a trubky Obr. 4, 5, 6: Pracovní fáze lisování - výběr. Zdroj:

16 Údaje o prezentaci Literatura, prameny, citace, souhlasy s užitím Prezentaci zpracovala Ing. Eva Václavíková. Všechna práva vyhrazena. Použití je určeno pro účely výuky a vzdělávání. Použité podklady: - internetové stránky [online] Únor internetové stránky [online] Leden 2013 Použití odborných obrazových materiálů je s udělením výslovného souhlasu společnosti WAVIN Ekoplastik, s.r.o., výrobce kvalitních plastových trubních systémů. Použití fotografií publicdomainpictures je uvedeno zdarma pro osobní i komerční využití.
