PROMOS heavy duty line

Transkript

1 Úvodní

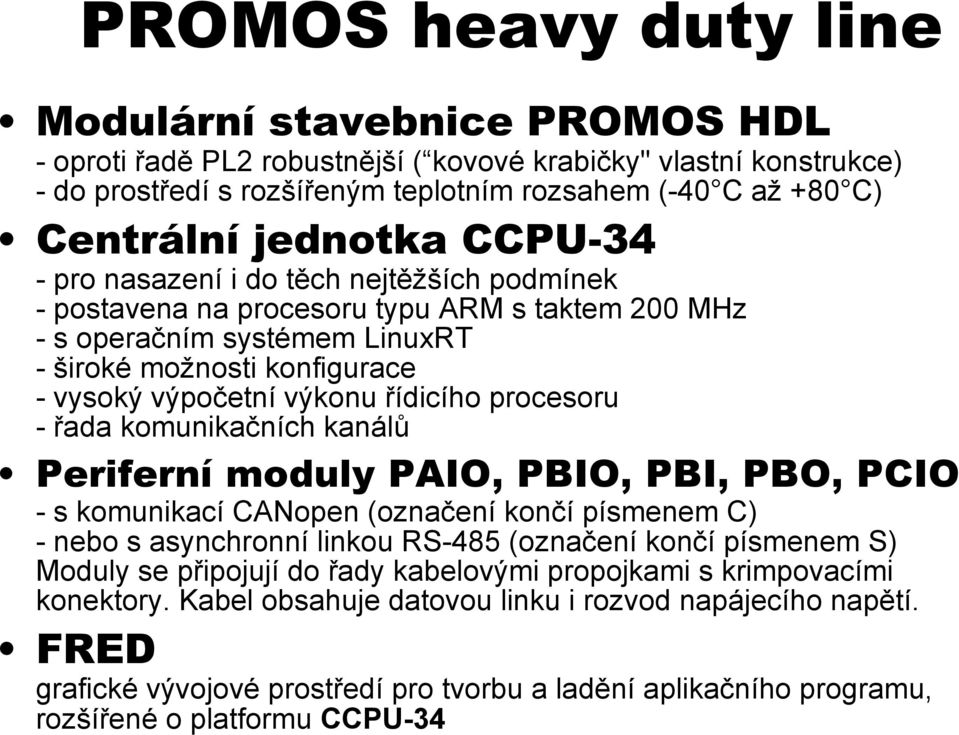

2 PROMOS heavy duty line Modulární stavebnice PROMOS HDL - oproti řadě PL2 robustnější ( kovové krabičky" vlastní konstrukce) - do prostředí s rozšířeným teplotním rozsahem (-40 C až +80 C) Centrální jednotka CCPU-34 - pro nasazení i do těch nejtěžších podmínek - postavena na procesoru typu ARM s taktem 200 MHz - s operačním systémem LinuxRT - široké možnosti konfigurace - vysoký výpočetní výkonu řídicího procesoru - řada komunikačních kanálů Periferní moduly PAIO, PBIO, PBI, PBO, PCIO - s komunikací CANopen (označení končí písmenem C) - nebo s asynchronní linkou RS-485 (označení končí písmenem S) Moduly se připojují do řady kabelovými propojkami s krimpovacími konektory. Kabel obsahuje datovou linku i rozvod napájecího napětí. FRED grafické vývojové prostředí pro tvorbu a ladění aplikačního programu, rozšířené o platformu CCPU-34

3 Periferní moduly lze užít i samostatně...

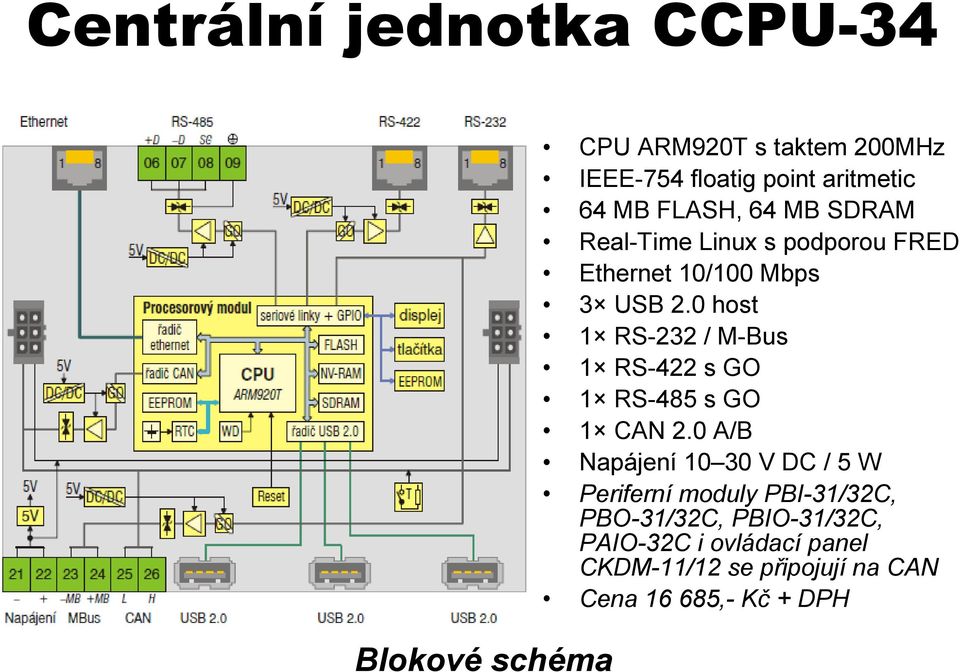

4 Centrální jednotka CCPU-34 CPU ARM920T s taktem 200MHz IEEE-754 floatig point aritmetic 64 MB FLASH, 64 MB SDRAM Real-Time Linux s podporou FRED Ethernet 10/100 Mbps 3 USB 2.0 host 1 RS-232 / M-Bus 1 RS-422 s GO 1 RS-485 s GO 1 CAN 2.0 A/B Napájení V DC / 5 W Periferní moduly PBI-31/32C, PBO-31/32C, PBIO-31/32C, PAIO-32C i ovládací panel CKDM-11/12 se připojují na CAN Cena ,- Kč + DPH Blokové schéma

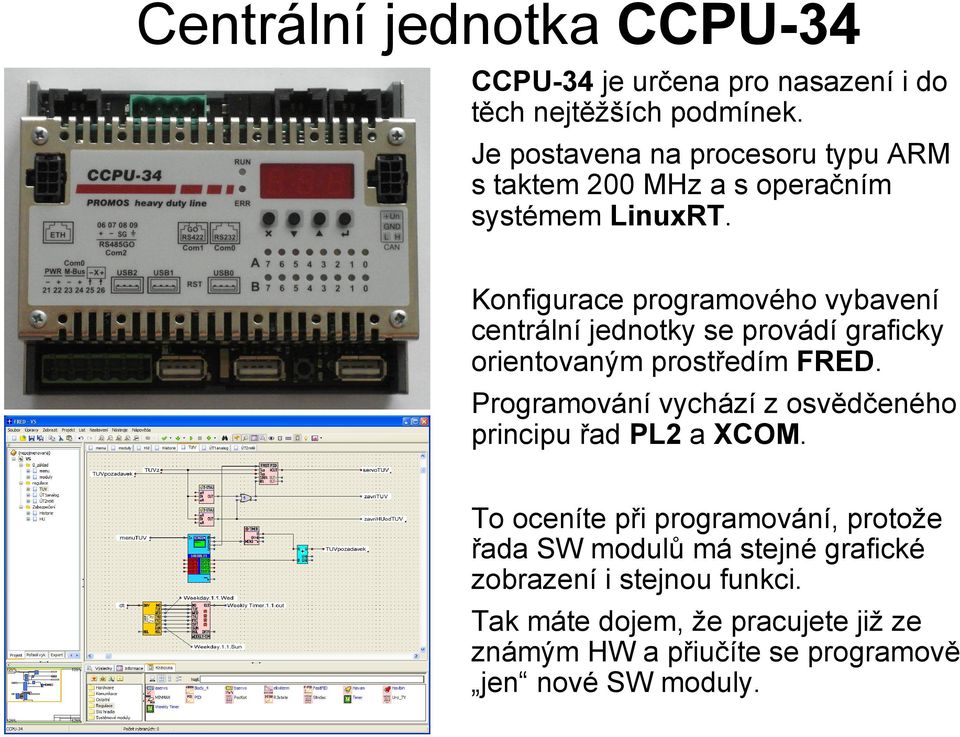

5 Centrální jednotka CCPU-34 CCPU-34 je určena pro nasazení i do těch nejtěžších podmínek. Je postavena na procesoru typu ARM s taktem 200 MHz a s operačním systémem LinuxRT. Konfigurace programového vybavení centrální jednotky se provádí graficky orientovaným prostředím FRED. Programování vychází z osvědčeného principu řad PL2 a XCOM. To oceníte při programování, protože řada SW modulů má stejné grafické zobrazení i stejnou funkci. Tak máte dojem, že pracujete již ze známým HW a přiučíte se programově jen nové SW moduly.

6 Periferní jednotky HDL Jsou nabízeny jak s připojením na CAN, tak i na RS-485, případně na Ethernet. Podle toho končí jejich označení písmenem C, S nebo E. Na čelním panelu jsou displej a tlačítka pro lokální nastavení parametrů a indikační LED pro zobrazení stavu vstupů / výstupů. Nastavit lze adresa modulu, povolit/zakázat funkci výstupů. U sériových modulů (např. PBI-31S) pak komunikační protokol (Epsnet, ModBus, Profibus DP) a komunikační parametry (rychlost, parita). Sběrnice se připojuje kabelovými propojkami s krimpovacími konektory. Sběrnice obsahuje komunikační linku i napájecí napětí. Lze objednat pod označením Propojovací můstky INCO-11/12/13. Konektory pro pokračující sběrnici CAN/RS-485 na stranách jednotky. Robustní kovová krabička (109mm x 91mm x 49mm) s držákem na lištu DIN. Svorkovnice pro připojení vstupních signálů jsou odnímatelné. Podrobnosti naleznete v technických manuálech k jednotlivým jednotkám, které jsou volně ke stažení na našem webu.

7 Jednotka PBI-31 (C/S) 16 logických vstupů s GO (2500 V AC / 1 min) Univerzální vstupy 24 V DC 2 vzájemně oddělené sekce Stav vstupů signalizován LED Napájení V DC / 1,5 W Příklady zapojení následují Ovládací panel pro konfiguraci (nastavení adresy, případně sériového komunikačního protokolu a komunikačních parametrů) Podrobně technický manuál Cena 4962,- Kč + DPH

8 Jednotka PBI-32 (C/S) 16 logických vstupů s GO (2500 V AC / 1 min) Bipolární vstupy 12/24V DC/AC (jiné obj. číslo) 2 vzájemně oddělené sekce Stav vstupů signalizován LED Napájení V DC / 1,5 W Příklady zapojení následují Ovládací panel pro konfiguraci (nastavení adresy, případně sériového komunikačního protokolu a komunikačních parametrů) Podrobně technický manuál Cena 4962,- + DPH

9 Připojení vstupních signálů k PBI-31 Vstupní obvody PBI-31 jsou bipolární, opěrný potenciál se vytváří elektronickým děličem vnějšího napětí 24 V. Vstupy tedy mohou být spojovány jak s kladným, tak se záporným potenciálem, mohou být libovolně používány snímače s výstupem otevřený kolektor typu pnp i npn. Polaritu připojení vnějšího napětí je nutno dodržet.

10 Připojení vstupních signálů k PBI-32 Vstupní obvody PBI-32 jsou bipolární a umožňují zapojení podle potřeby se společným plus nebo mínus pro celou sekci podle připojení vnějšího napětí. Zvětšený vstupní proud (8 ma) umožňuje použití dvoudrátových snímačů 24 V, které mají vlastní spotřebu menší než 0,5 ma.

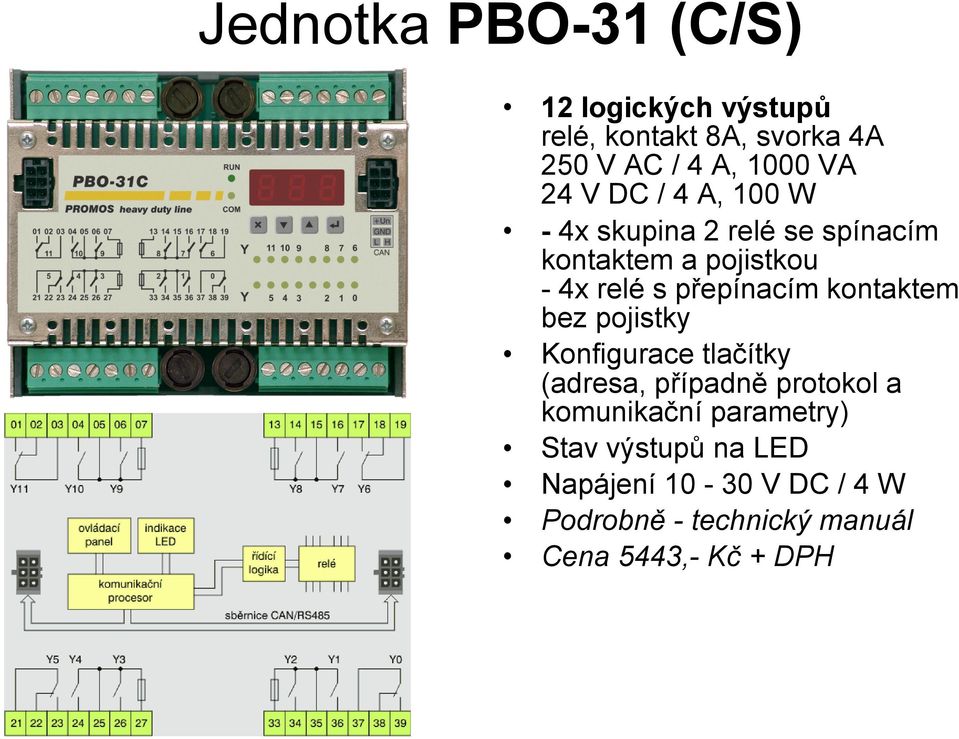

11 Jednotka PBO-31 (C/S) 12 logických výstupů relé, kontakt 8A, svorka 4A 250 V AC / 4 A, 1000 VA 24 V DC / 4 A, 100 W - 4x skupina 2 relé se spínacím kontaktem a pojistkou - 4x relé s přepínacím kontaktem bez pojistky Konfigurace tlačítky (adresa, případně protokol a komunikační parametry) Stav výstupů na LED Napájení V DC / 4 W Podrobně - technický manuál Cena 5443,- Kč + DPH

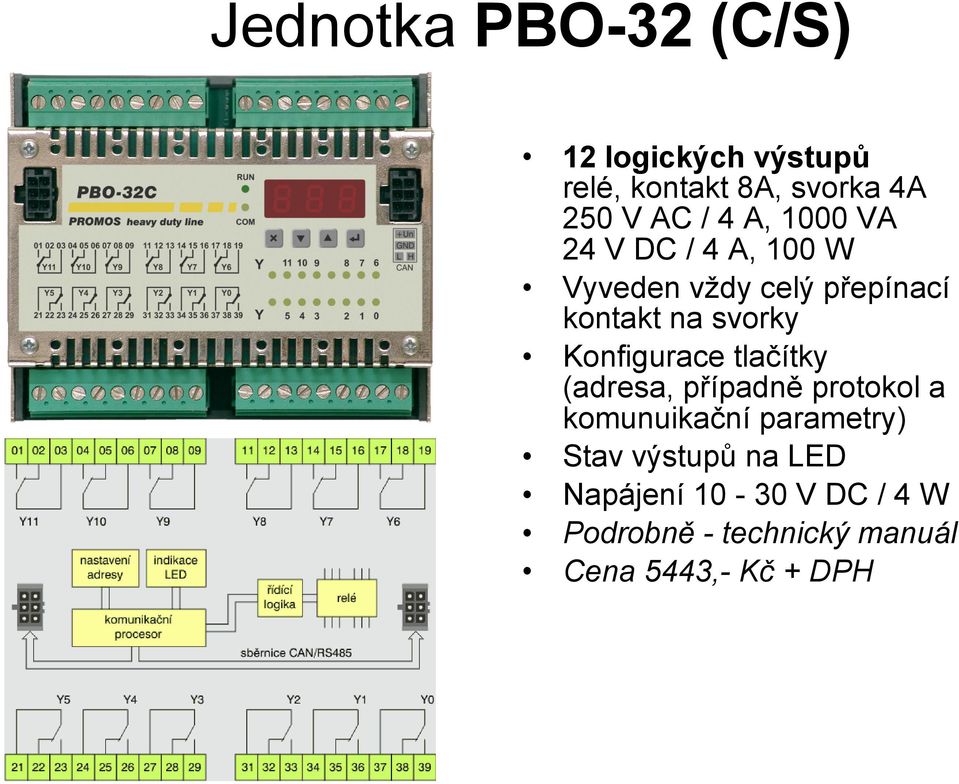

12 Jednotka PBO-32 (C/S) 12 logických výstupů relé, kontakt 8A, svorka 4A 250 V AC / 4 A, 1000 VA 24 V DC / 4 A, 100 W Vyveden vždy celý přepínací kontakt na svorky Konfigurace tlačítky (adresa, případně protokol a komunuikační parametry) Stav výstupů na LED Napájení V DC / 4 W Podrobně - technický manuál Cena 5443,- Kč + DPH

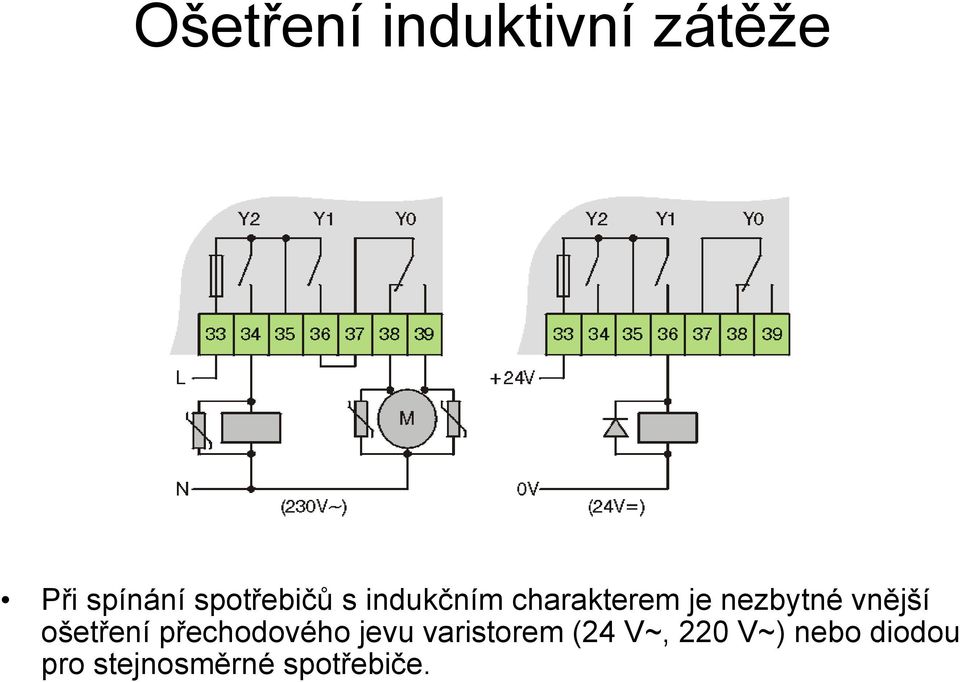

13 Ošetření induktivní zátěže Při spínání spotřebičů s indukčním charakterem je nezbytné vnější ošetření přechodového jevu varistorem (24 V~, 220 V~) nebo diodou pro stejnosměrné spotřebiče.

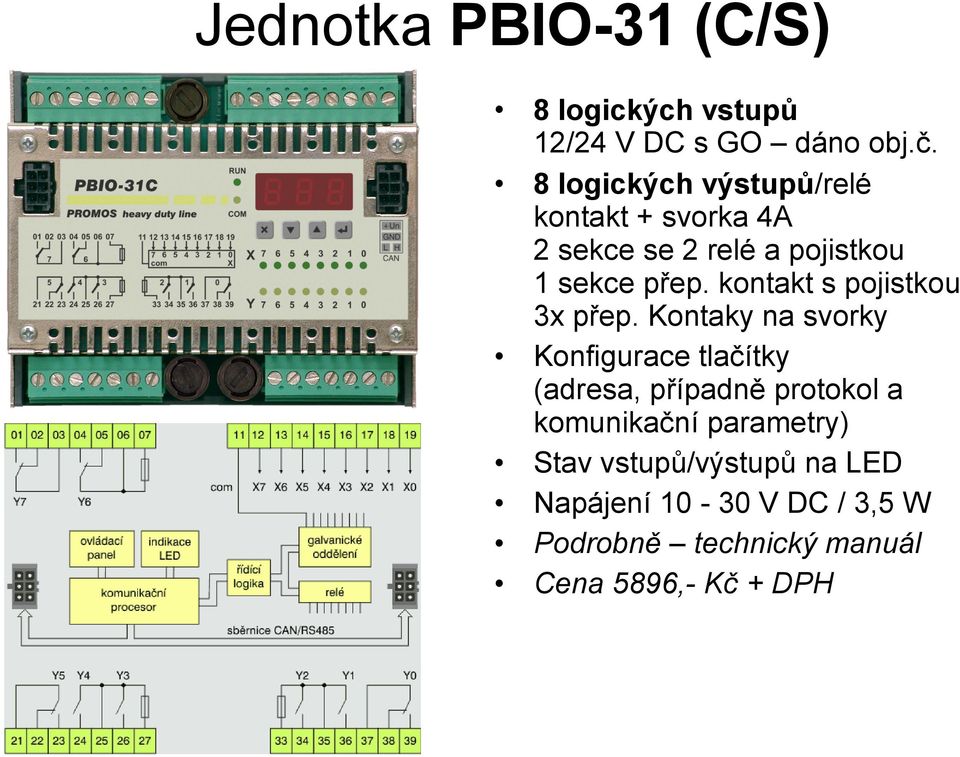

14 Jednotka PBIO-31 (C/S) 8 logických vstupů 12/24 V DC s GO dáno obj.č. 8 logických výstupů/relé kontakt + svorka 4A 2 sekce se 2 relé a pojistkou 1 sekce přep. kontakt s pojistkou 3x přep. Kontaky na svorky Konfigurace tlačítky (adresa, případně protokol a komunikační parametry) Stav vstupů/výstupů na LED Napájení V DC / 3,5 W Podrobně technický manuál Cena 5896,- Kč + DPH

15 Jednotka PBIO-32 (C/S) 8 logických vstupů 12/24 V DC s GO dáno obj.č. 8 logických výstupů/relé kontakt 8A, svorka jen 4A Každý přepínací kontakt na svorky Konfigurace tlačítky (adresa, případně protokol a komunikační parametry) Stav vstupů/výstupů na LED Napájení V DC / 3,5 W Podrobně technický manuál Cena 5896,- Kč + DPH

16 Jednotka PBIO-32E Všechny přepínací kontakty vyvedeny samostatně. Umožňují spínání jednofázových spotřebičů (stykače, solenoidové ventily, servopohony). Modul je na levé straně osazen rozhraním Ethernet 10baseT se standardním konektorem RJ45. Druhý konektor na pravé straně modulu má rozhraní CAN (NMT master). Modul tak může být použit samostatně jako Ethernet I/O modul nebo může zároveň sloužit jako převodní brána mezi rozhraním Ethernet a dalšími připojenými CANopen moduly. Cena 6236,- Kč + DPH

17 Připojení vstup. signálů k PBIO-31/32 Vstupní obvody PBIO-31/32 jsou bipolární a umožňují zapojení podle potřeby se společným plus nebo mínus podle připojení vnějšího napětí.

18 Jednotka PAIO-32 (C/S) 12 univerzálních analog. pozic pro 12x Ain, z toho až 6x Aout 16tibitový AD převodník 8bitový DA výstup Linearizace teplotních snímačů Identifikace zásuvných modulů odporových sítí Snadno výměnné zásuvné moduly - měření napětí, proudu, odporu - teploměry Pt100,Ni1000,KTY - napěťový a proudový výstup Konfigurace tlačítky (adresa, případně protokol a komunikační parametry) Stav I/O pomocí LED Napájení 10-30V DC / max.4w Podrobně technický manuál Cena 5539,- Kč + DPH

19 Ovládací panel CKDM-11/12 Pro zástavbu do panelu (krytí IP54) CAN adresa 2 (nebo 16; sw) Sériová linka pro další terminál Fóliová klávesnice 26 kláves + SHIFT Displej 4 x 20 znaků, 5 mm podsvit, akustická signalizace 5 indikačních LED CKDM-12 další panelové i/o 8x Din, 8x Dout, 4x Ain Napájení V DC / 5 W Cena 6085,- Kč + DPH

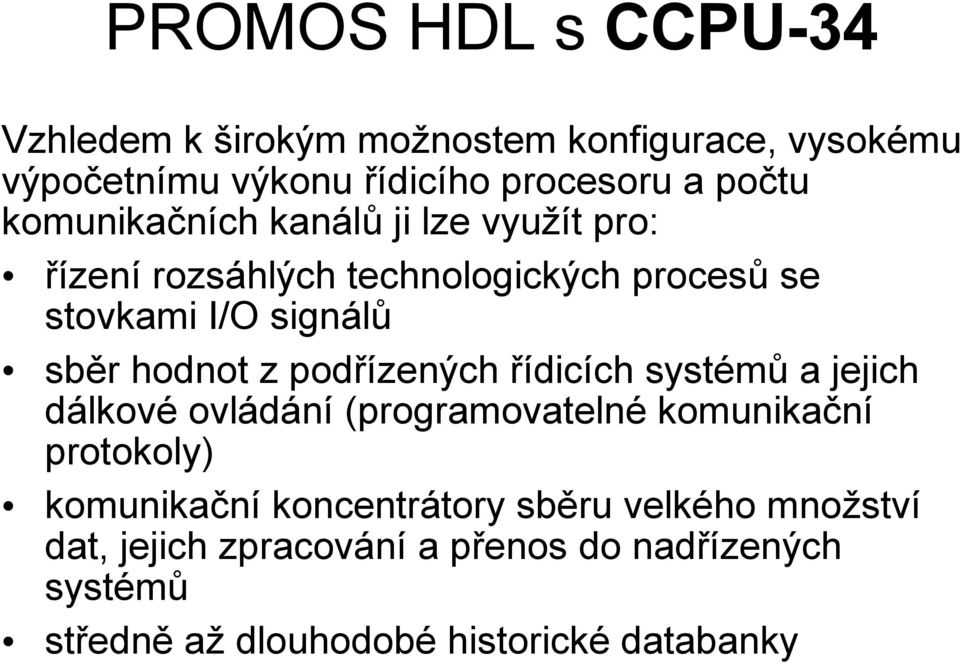

20 PROMOS HDL s CCPU-34 Vzhledem k širokým možnostem konfigurace, vysokému výpočetnímu výkonu řídicího procesoru a počtu komunikačních kanálů ji lze využít pro: řízení rozsáhlých technologických procesů se stovkami I/O signálů sběr hodnot z podřízených řídicích systémů a jejich dálkové ovládání (programovatelné komunikační protokoly) komunikační koncentrátory sběru velkého množství dat, jejich zpracování a přenos do nadřízených systémů středně až dlouhodobé historické databanky

21 Připojení k nadřízenému systému Připojení k nadřízenému systému je možné prostřednictvím sériového rozhraní nebo kanálu Ethernet. Podporována jsou běžná přenosová média metalické vedení (asynchronní linka nebo přímé připojení do informační sítě LAN) modemy pro komutované telefonní sítě GSM/GPRS modemy xdsl modemy modemy pro kabelovou televizi WiFi sítě Komunikace probíhá prostřednictvím standardních IP protokolů, což dovoluje snadnou integraci do nadřízených informačních systémů.
