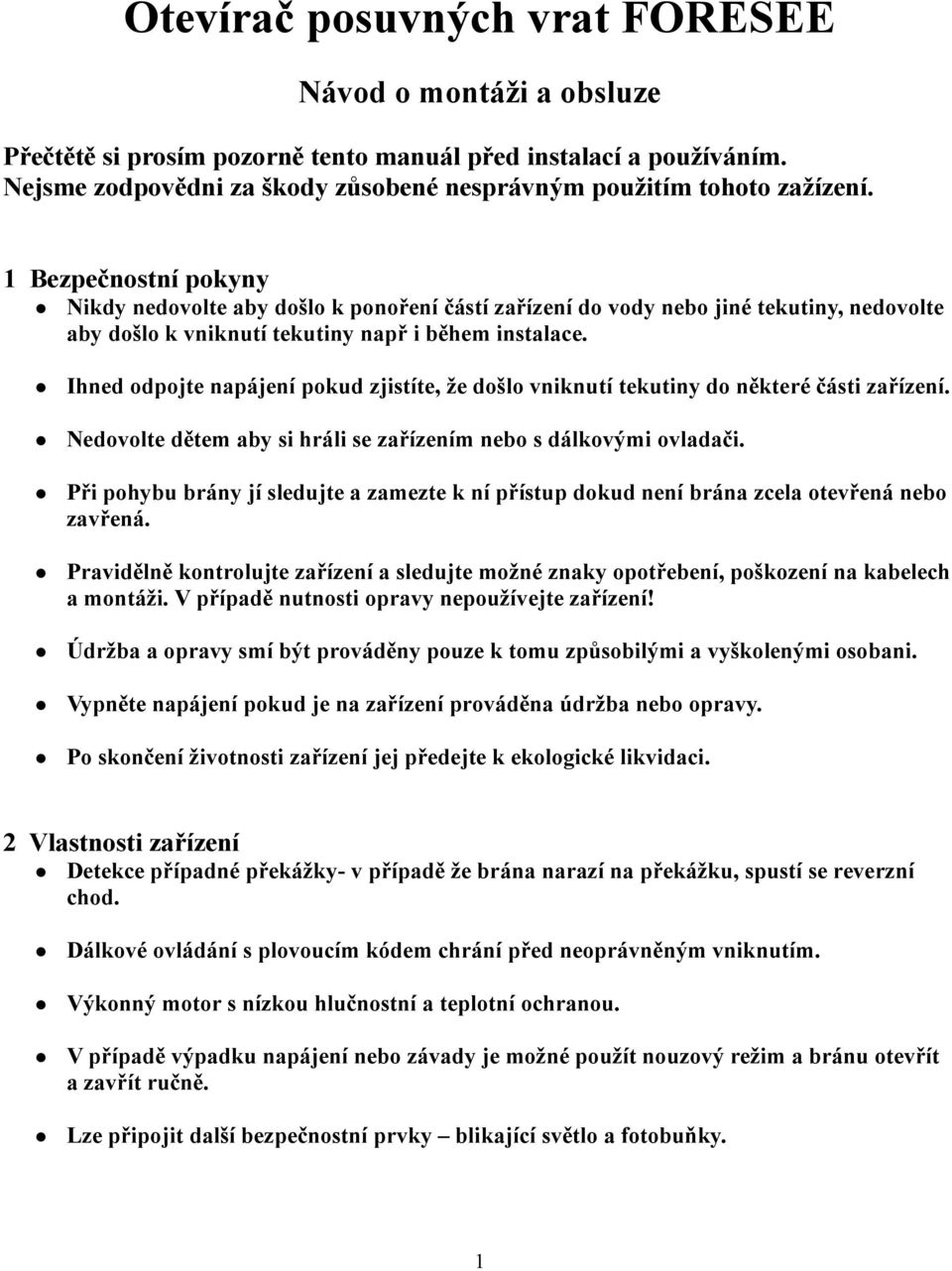

1 Otevírač posuvných vrat FORESEE Návod o montáži a obsluze Přečtětě si prosím pozorně tento manuál před instalací a používáním. Nejsme zodpovědni za škody zůsobené nesprávným použitím tohoto zažízení. 1 Bezpečnostní pokyny Nikdy nedovolte aby došlo k ponoření částí zařízení do vody nebo jiné tekutiny, nedovolte aby došlo k vniknutí tekutiny např i během instalace. Ihned odpojte napájení pokud zjistíte, že došlo vniknutí tekutiny do některé části zařízení. Nedovolte dětem aby si hráli se zařízením nebo s dálkovými ovladači. Při pohybu brány jí sledujte a zamezte k ní přístup dokud není brána zcela otevřená nebo zavřená. Pravidělně kontrolujte zařízení a sledujte možné znaky opotřebení, poškození na kabelech a montáži. V případě nutnosti opravy nepoužívejte zařízení! Údržba a opravy smí být prováděny pouze k tomu způsobilými a vyškolenými osobani. Vypněte napájení pokud je na zařízení prováděna údržba nebo opravy. Po skončení životnosti zařízení jej předejte k ekologické likvidaci. 2 Vlastnosti zařízení Detekce případné překážky- v případě že brána narazí na překážku, spustí se reverzní chod. Dálkové ovládání s plovoucím kódem chrání před neoprávněným vniknutím. Výkonný motor s nízkou hlučnostní a teplotní ochranou. V případě výpadku napájení nebo závady je možné použít nouzový režim a bránu otevřít a zavřít ručně. Lze připojit další bezpečnostní prvky blikající světlo a fotobuňky. 1

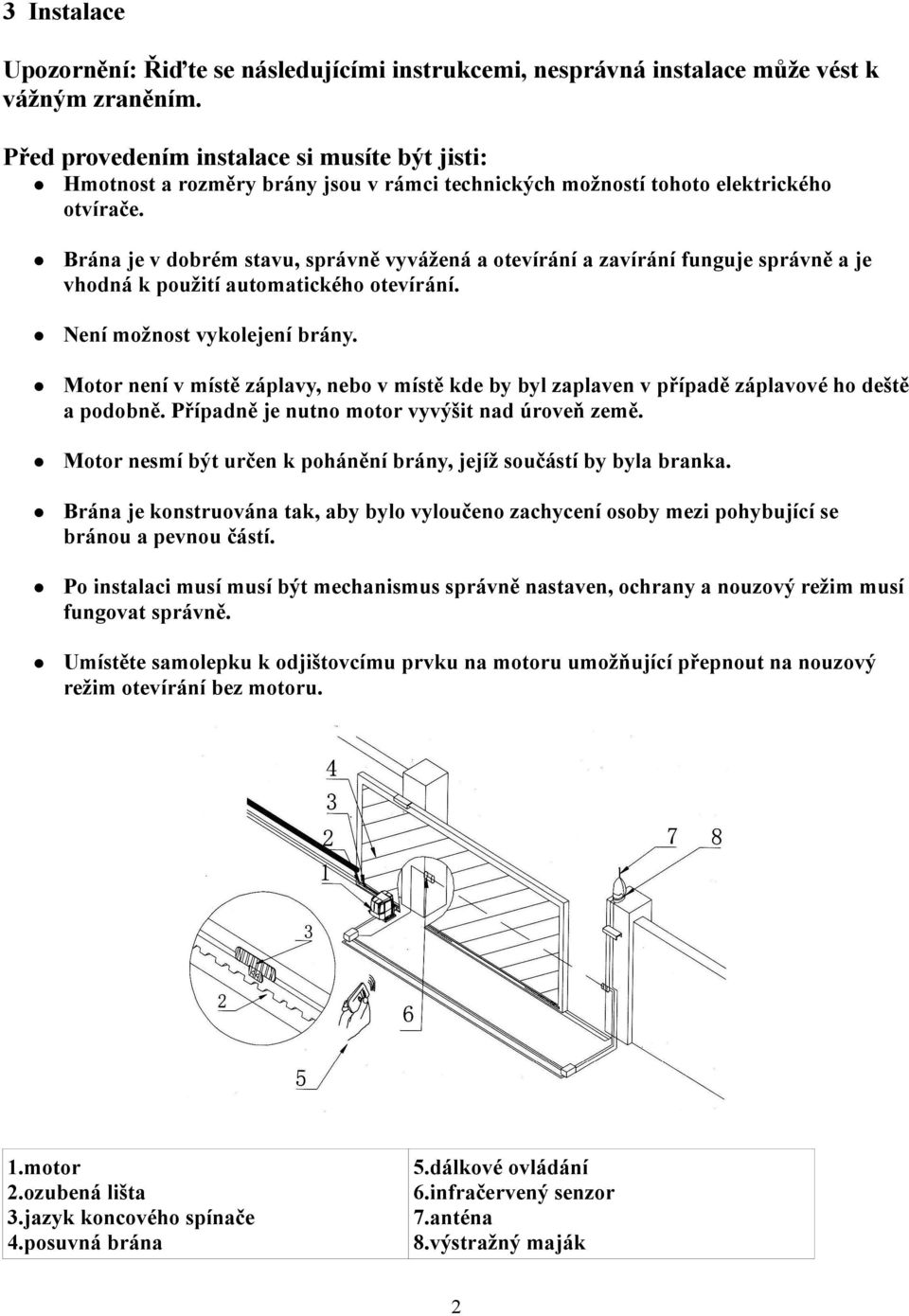

2 3 Instalace Upozornění: Řiďte se následujícími instrukcemi, nesprávná instalace může vést k vážným zraněním. Před provedením instalace si musíte být jisti: Hmotnost a rozměry brány jsou v rámci technických možností tohoto elektrického otvírače. Brána je v dobrém stavu, správně vyvážená a otevírání a zavírání funguje správně a je vhodná k použití automatického otevírání. Není možnost vykolejení brány. Motor není v místě záplavy, nebo v místě kde by byl zaplaven v případě záplavové ho deště a podobně. Případně je nutno motor vyvýšit nad úroveň země. Motor nesmí být určen k pohánění brány, jejíž součástí by byla branka. Brána je konstruována tak, aby bylo vyloučeno zachycení osoby mezi pohybující se bránou a pevnou částí. Po instalaci musí musí být mechanismus správně nastaven, ochrany a nouzový režim musí fungovat správně. Umístěte samolepku k odjištovcímu prvku na motoru umožňující přepnout na nouzový režim otevírání bez motoru. 1.motor 2.ozubená lišta 3.jazyk koncového spínače 4.posuvná brána 5.dálkové ovládání 6.infračervený senzor 7.anténa 8.výstražný maják 2

3 Specifikace kabeláže: Napájecí kabel 3x1,5mm2 Kabel k výstražnému majáku 2x1,5mm2 Kabel k infračervenému senzoru 4x0,5mm2 3-3 Montáž ozubené lišty Před montáží se ujistěte, že se brána pohybuje volně, nastavte uvolnující páčku tak aby šlo na na motoru volně otáčet ozubeným kolem. Ozubená lišta a ozubené kolo musí vzájemě nastaveny tak, aby byla správě nastavena mezera dle obrázku. Pokud je ozubená lišta instalována pod ozubeným kolem, musí se prohodit připojení k SW1 a SW Instalace základní desky 3-5 Upevnění motoru 3

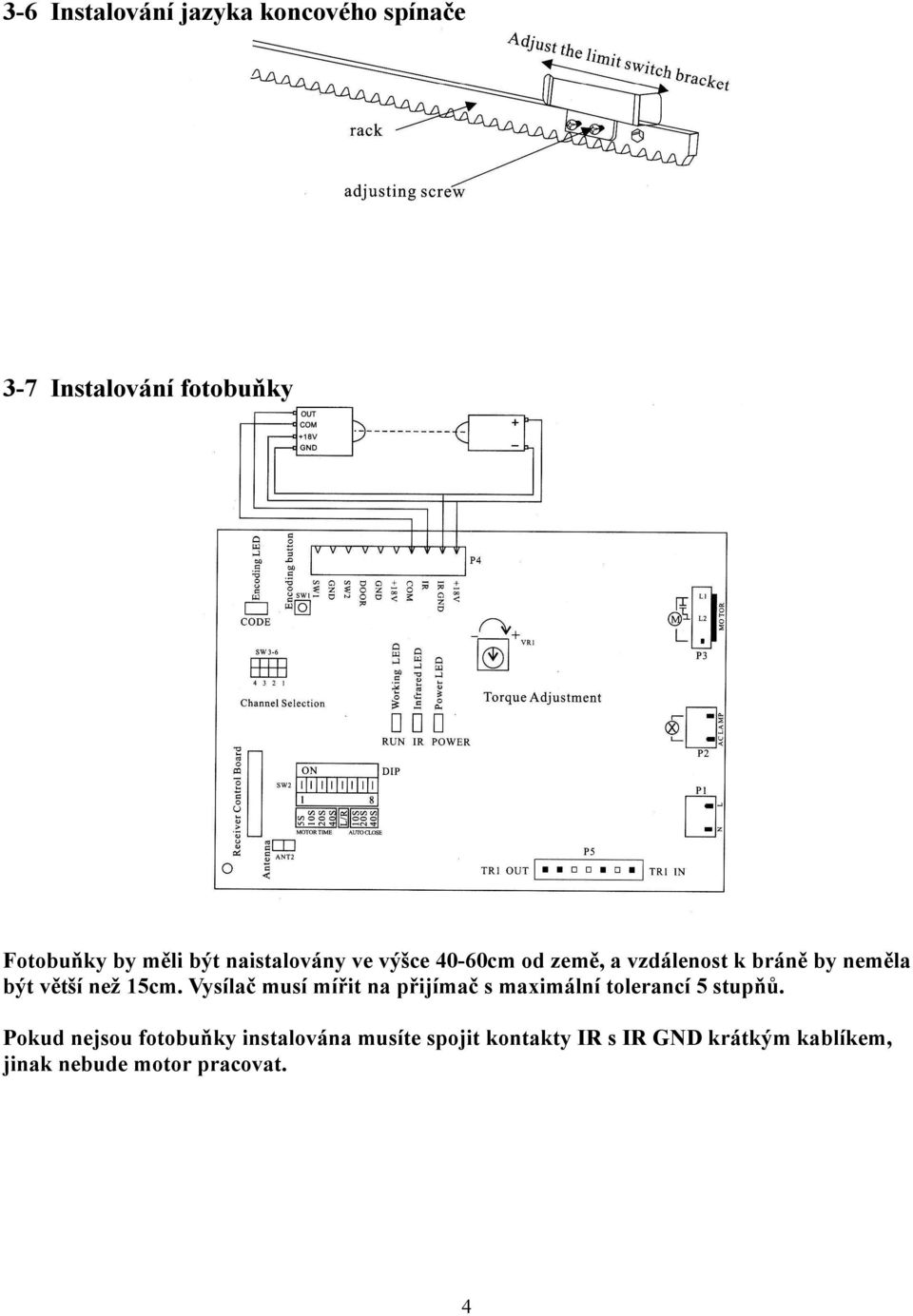

4 3-6 Instalování jazyka koncového spínače 3-7 Instalování fotobuňky Fotobuňky by měli být naistalovány ve výšce 40-60cm od země, a vzdálenost k bráně by neměla být větší než 15cm. Vysílač musí mířit na přijímač s maximální tolerancí 5 stupňů. Pokud nejsou fotobuňky instalována musíte spojit kontakty IR s IR GND krátkým kablíkem, jinak nebude motor pracovat. 4

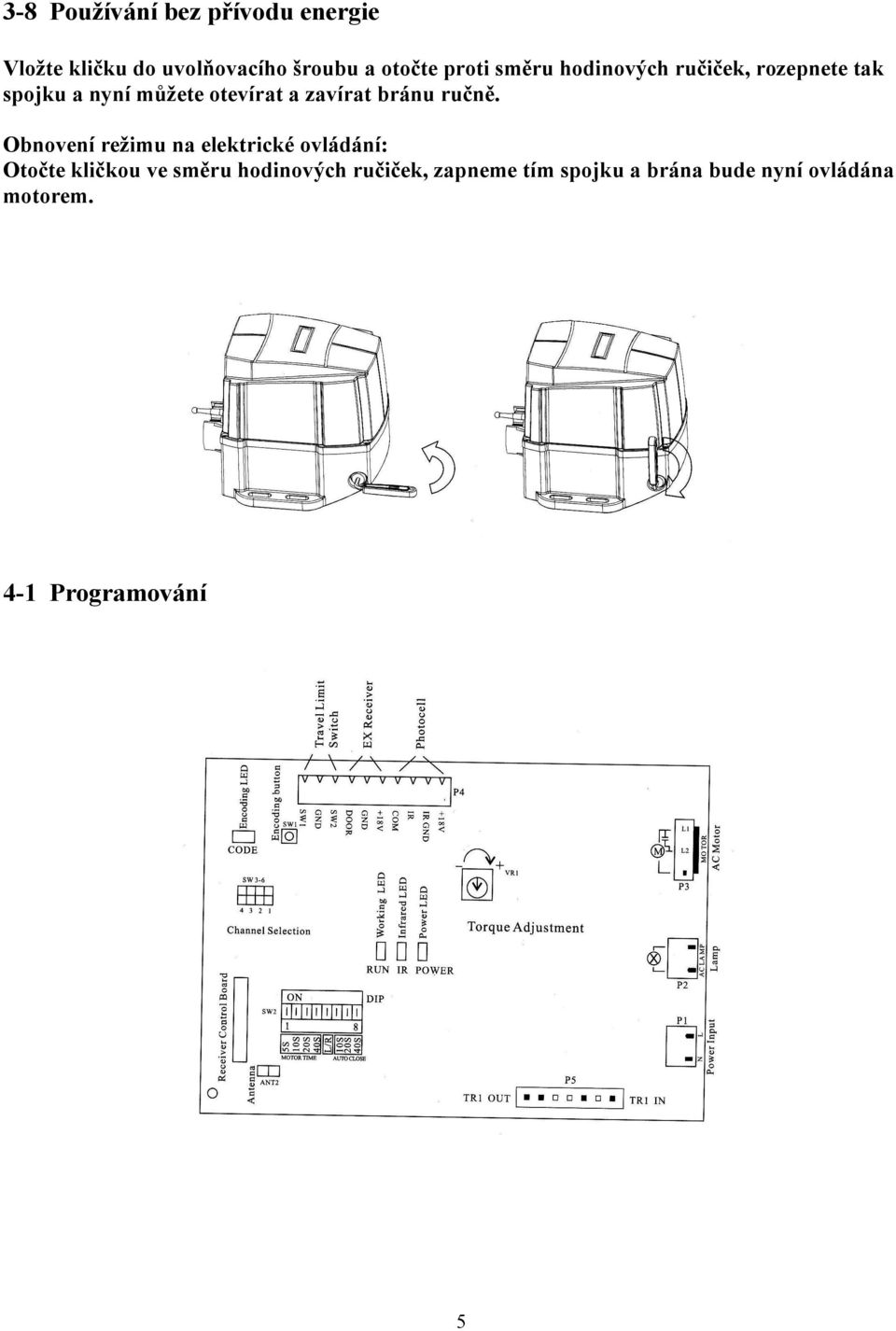

5 3-8 Používání bez přívodu energie Vložte kličku do uvolňovacího šroubu a otočte proti směru hodinových ručiček, rozepnete tak spojku a nyní můžete otevírat a zavírat bránu ručně. Obnovení režimu na elektrické ovládání: Otočte kličkou ve směru hodinových ručiček, zapneme tím spojku a brána bude nyní ovládána motorem. 4-1 Programování 5

6 4-2 Nastavení kanálu dálkového ovládání(sw3-6) (z výroby je nastaven kanál 1, běžně není nutné měnit kanál) Kontakty 1,2,3,4 na SW3-6 je možné měnit kanál. Požadovaný kanál zvolíte umístěním propojky na dané kontakty. 4-3 Přepínač pracovní doby motoru(přepínače 1-4 na SW2) (Z továrny je přednastavený čas 35sekund) Doba práce motoru nepřekračuje nastavený čas. Čas může být zvyšován kombinací přepínačů 1-4 v rozmezí sekund. (10sekund je nastaveno když všechny přepínače 1-4 jsou dole, 75sekund je nastaveno, když jsou všechny přepínače 1-4 nahoře) 4-4 Nastavení směru zavírání Brána se zavírá doleva, když je přepínač 5 nastaven dolů. Když je nastaven nahoru, brána se zavírá doprava. 4-5 Nastavení času automatického zavírání(přepínače 6-8 na SW2) (Tato funkce je prednastavená jako vypnutá) Čas může být zvyšován kombinací přepínačů 6-8 v rozmezí sekund. Automatické zavírání je vypnuto, když všechny přepínače 6-8 jsou dole. Čas se nastavuje přepínáním přepínačů 6-8 nahoru. Pokud jsou včechny přepínače nahoře, brána se bude automaticky zavítat po uplynutí 70 sekund. 4-6 Nastavení točivého momentu. Otáčením potenciometru VR1 se nastavuje síla motoru. Po směru hodinových ručiček se síla zvyšuje a otáčením proti směru hodinových ručiček se síla snižuje Programování ovladače Zmáčkněte tlačítko SW1 a uvolněte, rozsvítí se kontrolka CODE LED. Zmáčkněte třikrát tlačítko požadovaného dálkového ovladače, tímto je dálkový ovladač spárován s řídící jednotkou a po dalším zmáčknutí by měl motor začít pracovat Vymazání spárování všech dálkových ovladačů Držte tlačítko SW1 po dobu 8sekund, dokud nezhasne kontrolka CODE LED. Poté by němel žádný dálkový ovladač spustit motor. 4-8 Výměna pojistky Před výměnou vypněte přívod elektrického napájení k motoru. Sundejte vrchní kryt motoru. Sundejte plastový kryt plošného spoje. Plochým šroubovákem odjistěte pojistku. Vyjměte pojistku z držáku a nahraďte ji stejným typem T5AL250V 6

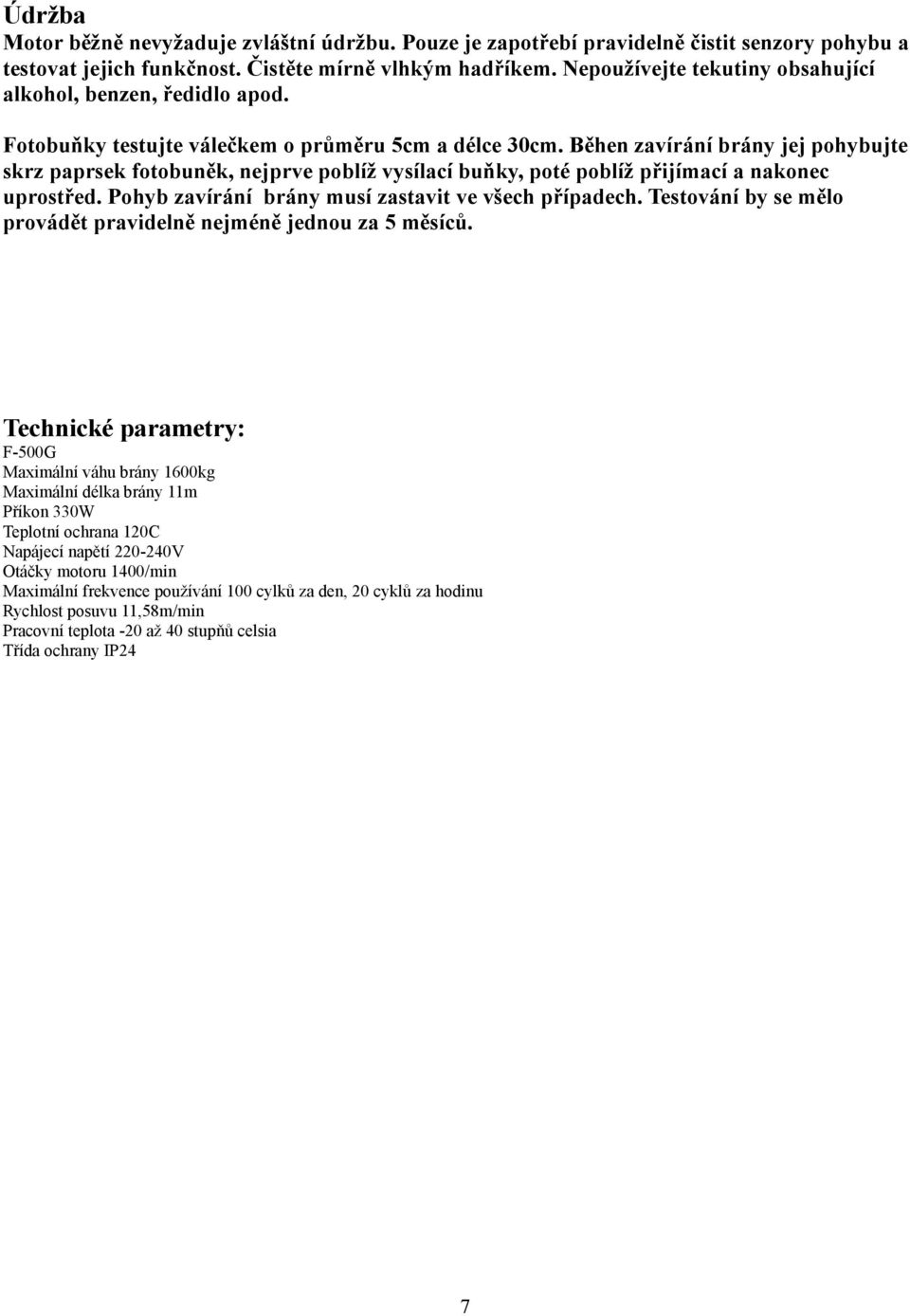

7 Údržba Motor běžně nevyžaduje zvláštní údržbu. Pouze je zapotřebí pravidelně čistit senzory pohybu a testovat jejich funkčnost. Čistěte mírně vlhkým hadříkem. Nepoužívejte tekutiny obsahující alkohol, benzen, ředidlo apod. Fotobuňky testujte válečkem o průměru 5cm a délce 30cm. Běhen zavírání brány jej pohybujte skrz paprsek fotobuněk, nejprve poblíž vysílací buňky, poté poblíž přijímací a nakonec uprostřed. Pohyb zavírání brány musí zastavit ve všech případech. Testování by se mělo provádět pravidelně nejméně jednou za 5 měsíců. Technické parametry: F-500G Maximální váhu brány 1600kg Maximální délka brány 11m Příkon 330W Teplotní ochrana 120C Napájecí napětí V Otáčky motoru 1400/min Maximální frekvence používání 100 cylků za den, 20 cyklů za hodinu Rychlost posuvu 11,58m/min Pracovní teplota -20 až 40 stupňů celsia Třída ochrany IP24 7

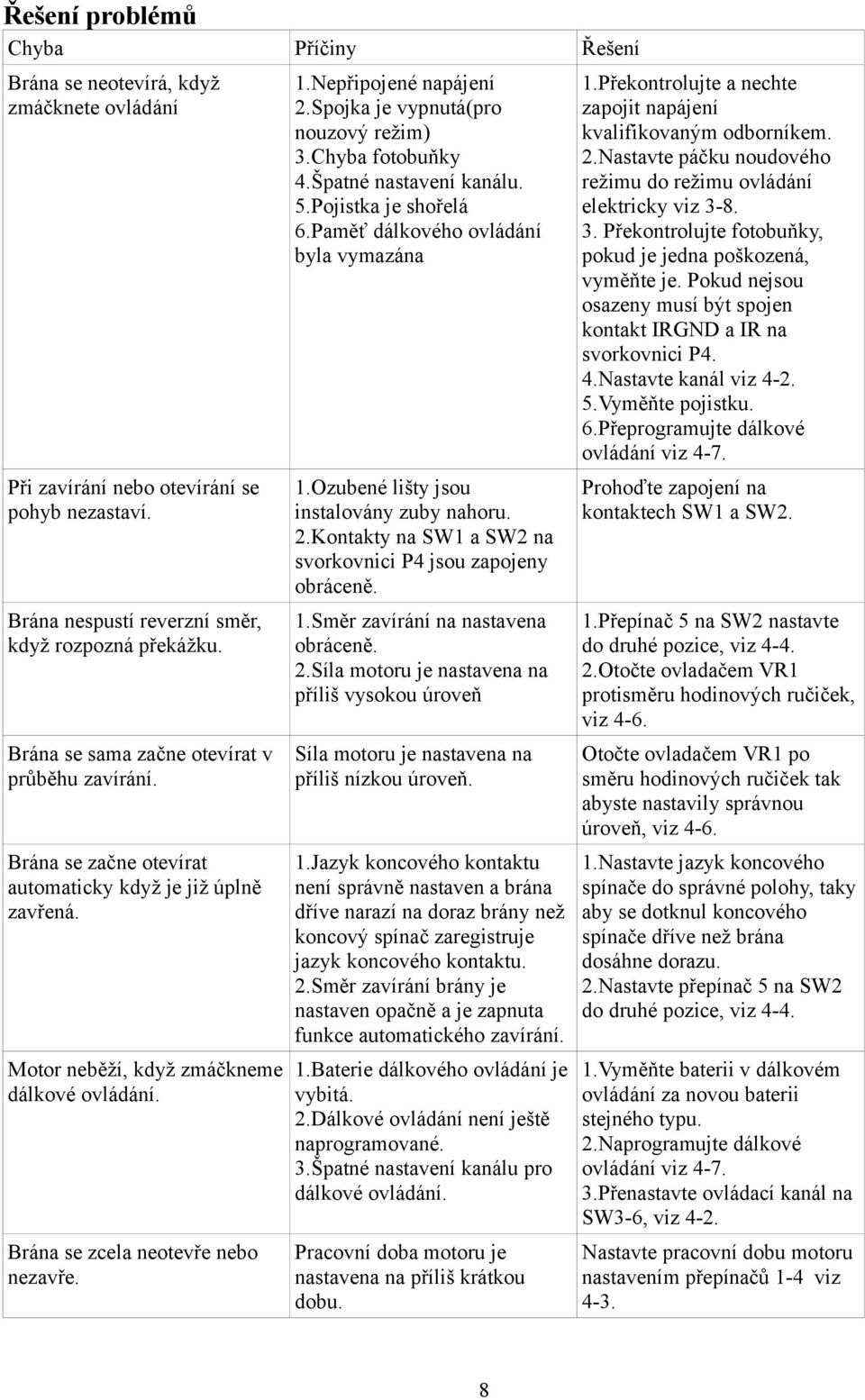

8 Řešení problémů Chyba Příčiny Řešení Brána se neotevírá, když zmáčknete ovládání Při zavírání nebo otevírání se pohyb nezastaví. Brána nespustí reverzní směr, když rozpozná překážku. Brána se sama začne otevírat v průběhu zavírání. Brána se začne otevírat automaticky když je již úplně zavřená. Motor neběží, když zmáčkneme dálkové ovládání. Brána se zcela neotevře nebo nezavře. 1.Nepřipojené napájení 2.Spojka je vypnutá(pro nouzový režim) 3.Chyba fotobuňky 4.Špatné nastavení kanálu. 5.Pojistka je shořelá 6.Paměť dálkového ovládání byla vymazána 1.Ozubené lišty jsou instalovány zuby nahoru. 2.Kontakty na SW1 a SW2 na svorkovnici P4 jsou zapojeny obráceně. 1.Směr zavírání na nastavena obráceně. 2.Síla motoru je nastavena na příliš vysokou úroveň Síla motoru je nastavena na příliš nízkou úroveň. 1.Jazyk koncového kontaktu není správně nastaven a brána dříve narazí na doraz brány než koncový spínač zaregistruje jazyk koncového kontaktu. 2.Směr zavírání brány je nastaven opačně a je zapnuta funkce automatického zavírání. 1.Baterie dálkového ovládání je vybitá. 2.Dálkové ovládání není ještě naprogramované. 3.Špatné nastavení kanálu pro dálkové ovládání. Pracovní doba motoru je nastavena na příliš krátkou dobu. 1.Překontrolujte a nechte zapojit napájení kvalifikovaným odborníkem. 2.Nastavte páčku noudového režimu do režimu ovládání elektricky viz Překontrolujte fotobuňky, pokud je jedna poškozená, vyměňte je. Pokud nejsou osazeny musí být spojen kontakt IRGND a IR na svorkovnici P4. 4.Nastavte kanál viz Vyměňte pojistku. 6.Přeprogramujte dálkové ovládání viz 4-7. Prohoďte zapojení na kontaktech SW1 a SW2. 1.Přepínač 5 na SW2 nastavte do druhé pozice, viz Otočte ovladačem VR1 protisměru hodinových ručiček, viz 4-6. Otočte ovladačem VR1 po směru hodinových ručiček tak abyste nastavily správnou úroveň, viz Nastavte jazyk koncového spínače do správné polohy, taky aby se dotknul koncového spínače dříve než brána dosáhne dorazu. 2.Nastavte přepínač 5 na SW2 do druhé pozice, viz Vyměňte baterii v dálkovém ovládání za novou baterii stejného typu. 2.Naprogramujte dálkové ovládání viz Přenastavte ovládací kanál na SW3-6, viz 4-2. Nastavte pracovní dobu motoru nastavením přepínačů 1-4 viz
