1 DETAS - Divize DLEDS Komplexní řešení pouličního LED osvětlení 1

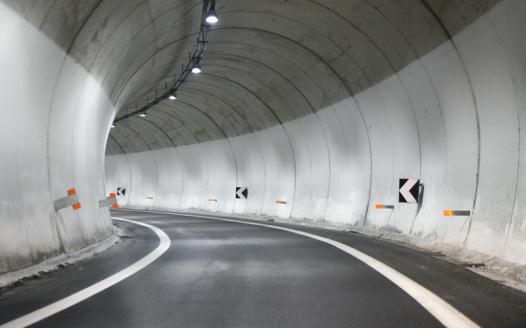

2 ZÁKLADNÍ APLIKACE Pouliční osvětlení Světelné věže Tunely Mýtné brány Solární řešení Přechody pro chodce 2

3 ZÁKLADNÍ VÝHODY Firma s tradicí od roku Tým kvalifikovaných inženýrů a výroba v Miláně Garantovaná kvalita ISO 9001/2008 Výhodná investice nejvyšší kvalita za příznivou cenu Know how řešení šitá na míru 3

4 POULIČNÍ OSVĚTLENÍ Produktová řada Stratos N 10 60W Stratos P 60 10W Stratos G W 4

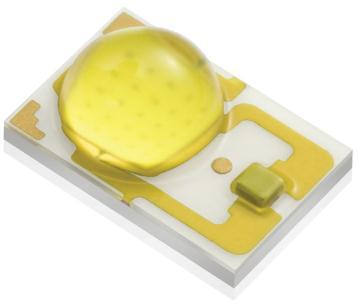

5 POULIČNÍ OSVĚTLENÍ - VLASTNOSTI LED diody Philips Lumileds Kvalita Philips Nejspolehlivější a nejefektivnější na trhu Zlatá medaile z veletrhu Light&Building - Frankfurt 5

6 POULIČNÍ OSVĚTLENÍ - VLASTNOSTI Napájecí zdroje Philips Xitanium Kvalita Philips Unikátní a spolehlivé řešení pro celou řadu Různé možnosti ovládání jasu - stmívání Philips přepěťová ochrana zařízení - 10kV Zajišťuje ochranu před zásahem blesku 6

7 POULIČNÍ OSVĚTLENÍ - VLASTNOSTI Tělo svítidel Stupeň krytí - IP66, tvrzené sklo 6mm Nastavitelné montážní rameno 180 SUPERCAST patentovaná hliníková slitina proti korozi - 0% obsahu mědi nabízí vynikající ochranu proti korozi - lepší tepelná vodivost pro dokonalé chlazení - eliminuje potřebu eloxování, nebo nátěrů SUPERCAST A360 s mědí 7

8 POULIČNÍ OSVĚTLENÍ - VLASTNOSTI Optická řešení Patentováno Přizpůsobení dle projektu Vyvinuto ve spolurpáci s s Italskou správou silnic a dálnic 9

9 POULIČNÍ OSVĚTLENÍ - VLASTNOSTI Stmívání - standard DALI Digitální adresovatelné rozhraní pro řízení osvětlení. Obousměrná komunikace, kontinuální redukování, globální protokol. 1-10V Kontinuální analogové snižování světelného výkonu, 10V = 100% a 1V = 10% LumiStep Snižování světelného výkonu je naprogramováno v továrně, dva kroky stmívání 50% a 100%, virtuální půlnoc je stanovena auomaticky. DynaDimmer Snižování světelného výkonu je naprogramováno v továrně, 5 kroků stmívání, virtuální půlnoc je stanovena automaticky. Doporučeno společností DETAS DLEDS. Úspora až dalších 30% energie. Naprogramování zdarma. 10

10 POULIČNÍ OSVĚTLENÍ - VLASTNOSTI Bezdrátové stmívání Řídící a ovládací software (LMS) je provozován na vzdáleném servru. Programovatelná externí jednotka (uzel) Rádiové adaptéry jsou instalovány uvnitř svítidla. (řídící jednotka) 11

11 POULIČNÍ OSVĚTLENÍ - VLASTNOSTI Bezdrátové stmívání Funkce: Jednoduché cloud rozhraní Každou lampu lze samostatně vypnout / zapnout / stmívat. Zjištování stavu jednotlivých lamp - spotřeba energie, teplota Okamžitá detekce poruch - řízení údržby Nastavení až 6 různých druhů stmívacích postupuců podle jednotlivých tříd ulic a silnic Vysoká ochrana uživatelských dat pomocí protokolu https. 12

12 POULIČNÍ OSVĚTLENÍ - VLASTNOSTI Certifikace Každé svítidlo, které vyrobíme před expedicí testujeme 24 hodin. Chceme tím zabránit případné poruše a zklamání zákaznika. Kvalita a spolehlivost je pro nás na prvním místě. Giorgio Durin Generální manažer společnosti Detas Group 13

13 LED POULIČNÍ OSVĚTLENÍ - REFERENCE Rouchovany - Česká republika 14

14 LED POULIČNÍ OSVĚTLENÍ - REFERENCE Firenze - Itálie Padova - Itálie 15

15 LED POULIČNÍ OSVĚTLENÍ - REFERENCE Dálnice 16

16 POULIČNÍ OSVĚTLENÍ - POROVNÁNÍ Exit dálnice 1,5 cd/m 2 DLEDS: 105W Původně: 170W 105W vs. 170W Úzká silnice DLEDS: 15W Původně: 60W 15W vs. 60W 17

17 SOLÁRNÍ ŘEŠENÍ STRATOS, pouliční aplikace TRILOGY BUST STRATOS-N TRILOGY BUST, autobusová zastávka 18

18 SOLÁRNÍ ŘEŠENÍ Jednoduché řešení Zdroj energie Elektronické ovládání je použito mezi baterií, světelným zdrojem a solárním panelem k ochraně baterie proti přebíjení a hlubokému vybíjení. Tím prodlužuje životnost pomocí inteligentního řízení napájení. Solární panel Přeměna energie Baterie Skladování energie LED osvětlení Spotřeba energie 19

19 SOLÁRNÍ ŘEŠENÍ Pouliční řešení Dostupné verze 10-30W LED Výkon solárního panelu a baterie se vypočítává podle klimatických podmínek 3 možné polohy baterie: - na vrcholu sloupu - v těle stožáru - v zemi Solární panel funguje jako čidlo pro zapnutí a vypnutí lampy 20

20 SOLARNÍ ŘEŠENÍ Aplikace 21

21 SOLÁRNÍ ŘEŠENÍ Aplikace 22

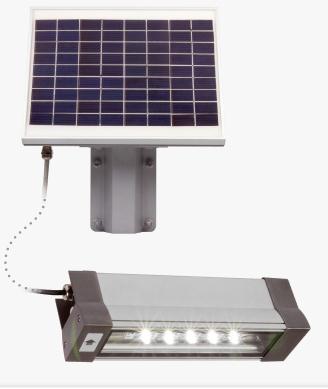

22 SOLÁRNÍ ŘEŠENÍ TRILOGY BUST Nejjednodušší a nejlevnější způsob, jak správně osvětlit místa bez elektrické sítě: - Hlinikévé tělo; - Tvrzené sklo 4 mm; - L70 < hodin; - Hmotnost: 1,5 Kg Trilogy-N, 8,2 Kg kit napájení 23

23 SOLÁRNÍ ŘEŠENÍ Aplikace 24
