JEHLOU UZAVÍRATELNÁ TRYSKA. Nová generace jehlou uzavíratelných trysek systém ENG

Transkript

1 JEHLOU UZAVÍRATELNÁ TRYSKA Nová generace jehlou uzavíratelných trysek systém ENG Použití: Jehlou uzavíratelná tryska je určená pro zpracování termoplastů. Proti otevřené trysce může odříznutím spolehlivě uzavřít trysku během plnění roztaveným materiálem. netvoří se žádná vlákna a nitky řízený proces odříznutí hmoty plnění při sejmuté trysce zkrácené výrobní cykly úspora materiálu Problematika běžných uzavíratelných trysek. Vysoká tlaková ztráta u vícekanálové koncepce uzavírání není k dispozici vyhovující dostatečně dimenzovaný kanál s patřičným průřezem. Velká zástavbová délka z důvodu složitější konstrukce mají dlouhé zástavbové rozměry. Údržba montáž, demontáž a čištění jsou časově náročné Vysoké investiční náklady - výměna mezi jednotlivými vstřikovacími lisy vyžaduje u běžných trysek někdy novou trysku. Přednosti nové generace trysek systém ENG Jednokanálová koncepce - umožňuje rovnoměrný a efektivní přenos tepla do taveniny Je dosažena optimální geometrie proudu taveniny. To umožňuje vysokou průchodnost při minimálních tlakových ztrátách. Nízké opotřebení vlivem otěru. Kompaktní design jednoduchá konstrukce, která není náročná na prostor Jednoduchá konstrukce - bezproblémová montáž a demontáž - rychlé čištění. - bezporuchová výroba Modulární systém - adaptér, který se vkládá mezi uzavíratelnou trysku a vstřikovací lis je vyráběn dle požadavků zákazníka. - vlastní uzavíratelná tryska je běžná skladová položka. Díky tomu je možné značně zkrátit dodací termín a cenu. Program trysek Systém ENG Typ S Ovládaný pružinou Typ L Ovládaný pákou S10 100g / sec S20 600g / sec S g / sec L20 600g / sec L / sec

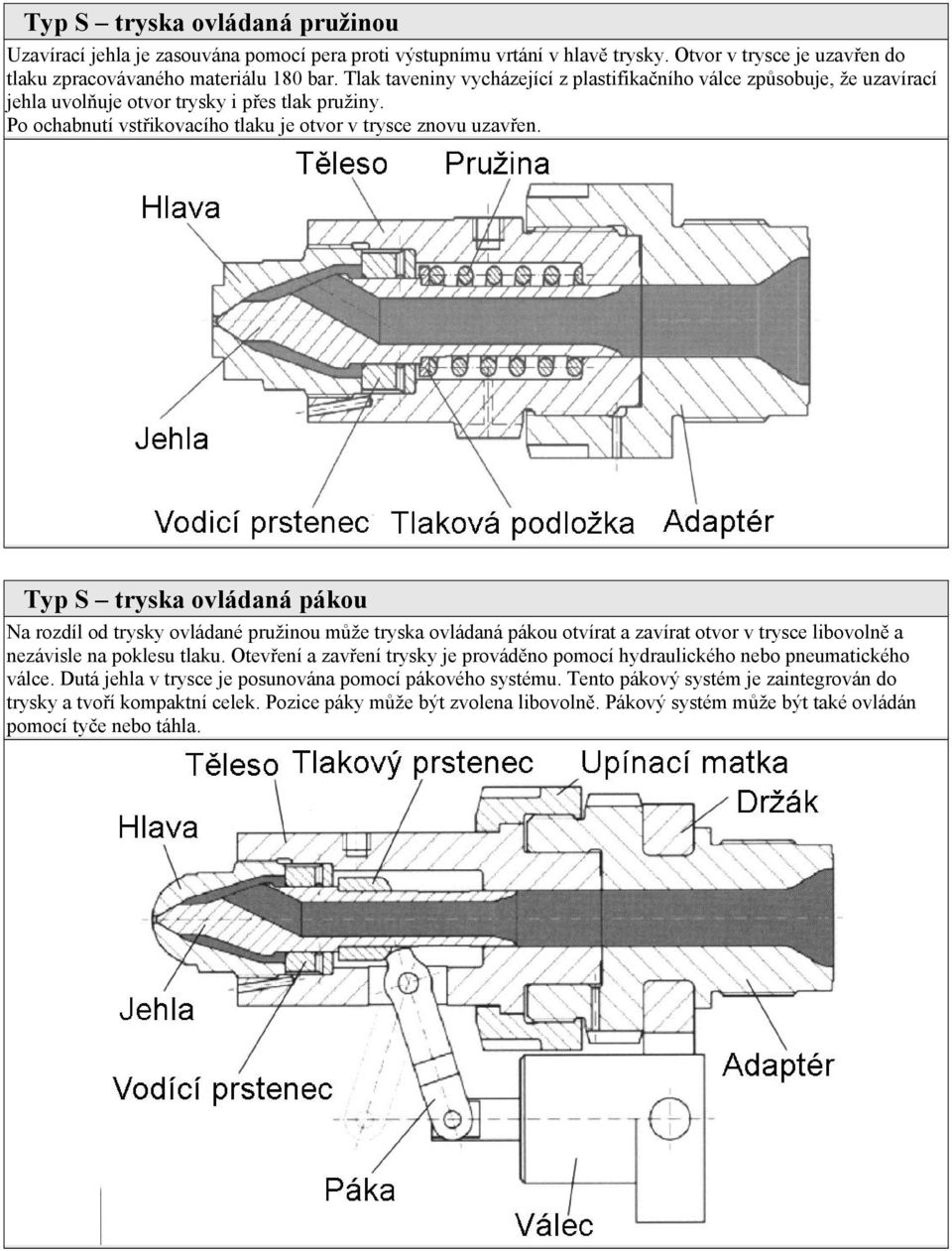

2 Typ S tryska ovládaná pružinou Uzavírací jehla je zasouvána pomocí pera proti výstupnímu vrtání v hlavě trysky. Otvor v trysce je uzavřen do tlaku zpracovávaného materiálu 180 bar. Tlak taveniny vycházející z plastifikačního válce způsobuje, že uzavírací jehla uvolňuje otvor trysky i přes tlak pružiny. Po ochabnutí vstřikovacího tlaku je otvor v trysce znovu uzavřen. Typ S tryska ovládaná pákou Na rozdíl od trysky ovládané pružinou může tryska ovládaná pákou otvírat a zavírat otvor v trysce libovolně a nezávisle na poklesu tlaku. Otevření a zavření trysky je prováděno pomocí hydraulického nebo pneumatického válce. Dutá jehla v trysce je posunována pomocí pákového systému. Tento pákový systém je zaintegrován do trysky a tvoří kompaktní celek. Pozice páky může být zvolena libovolně. Pákový systém může být také ovládán pomocí tyče nebo táhla.

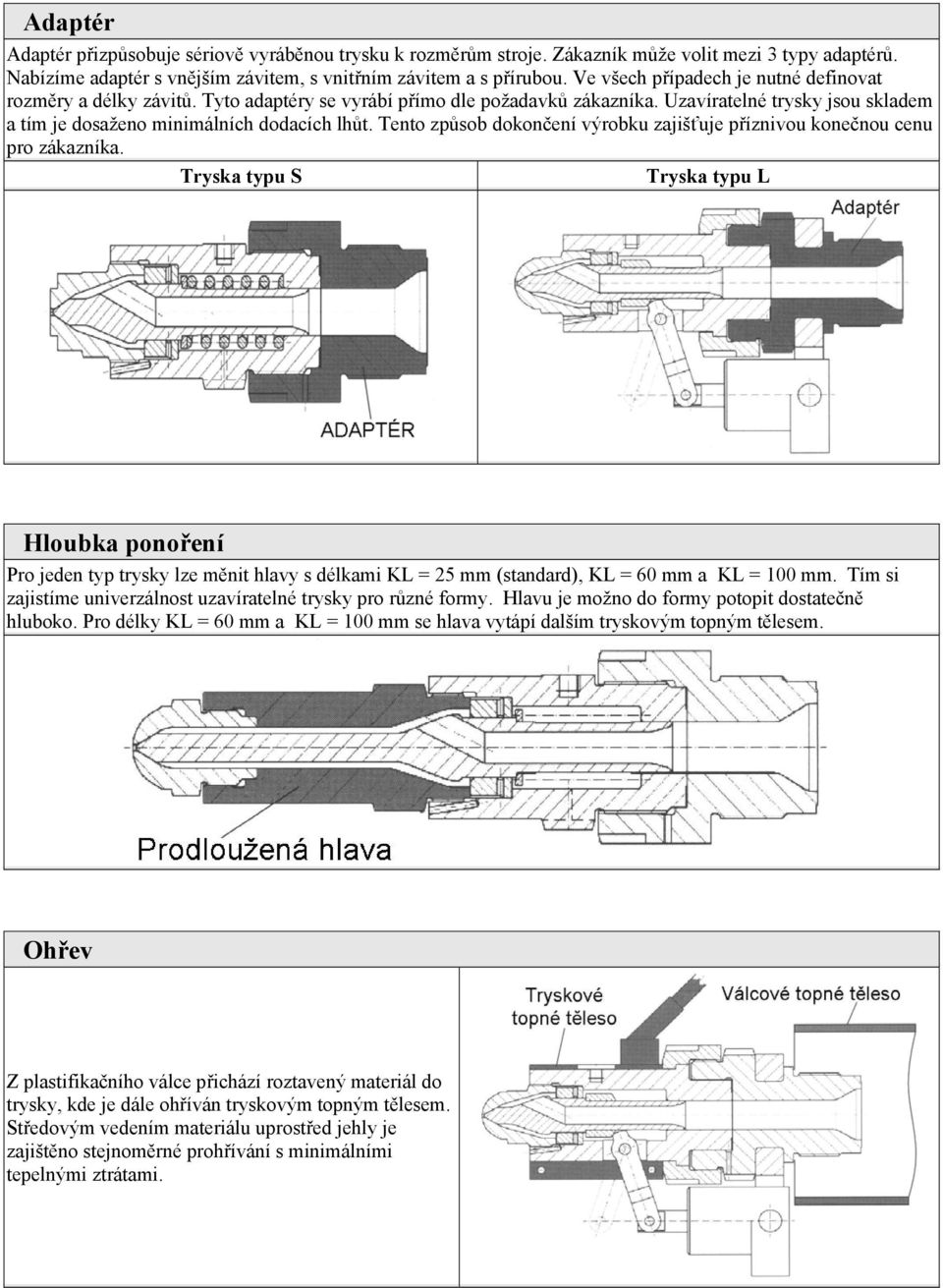

3 Adaptér Adaptér přizpůsobuje sériově vyráběnou trysku k rozměrům stroje. Zákazník může volit mezi 3 typy adaptérů. Nabízíme adaptér s vnějším závitem, s vnitřním závitem a s přírubou. Ve všech případech je nutné definovat rozměry a délky závitů. Tyto adaptéry se vyrábí přímo dle požadavků zákazníka. Uzavíratelné trysky jsou skladem a tím je dosaženo minimálních dodacích lhůt. Tento způsob dokončení výrobku zajišťuje příznivou konečnou cenu pro zákazníka. Tryska typu S Tryska typu L Hloubka ponoření Pro jeden typ trysky lze měnit hlavy s délkami KL = 25 mm (standard), KL = 60 mm a KL = 100 mm. Tím si zajistíme univerzálnost uzavíratelné trysky pro různé formy. Hlavu je možno do formy potopit dostatečně hluboko. Pro délky KL = 60 mm a KL = 100 mm se hlava vytápí dalším tryskovým topným tělesem. Ohřev Z plastifikačního válce přichází roztavený materiál do trysky, kde je dále ohříván tryskovým topným tělesem. Středovým vedením materiálu uprostřed jehly je zajištěno stejnoměrné prohřívání s minimálními tepelnými ztrátami.

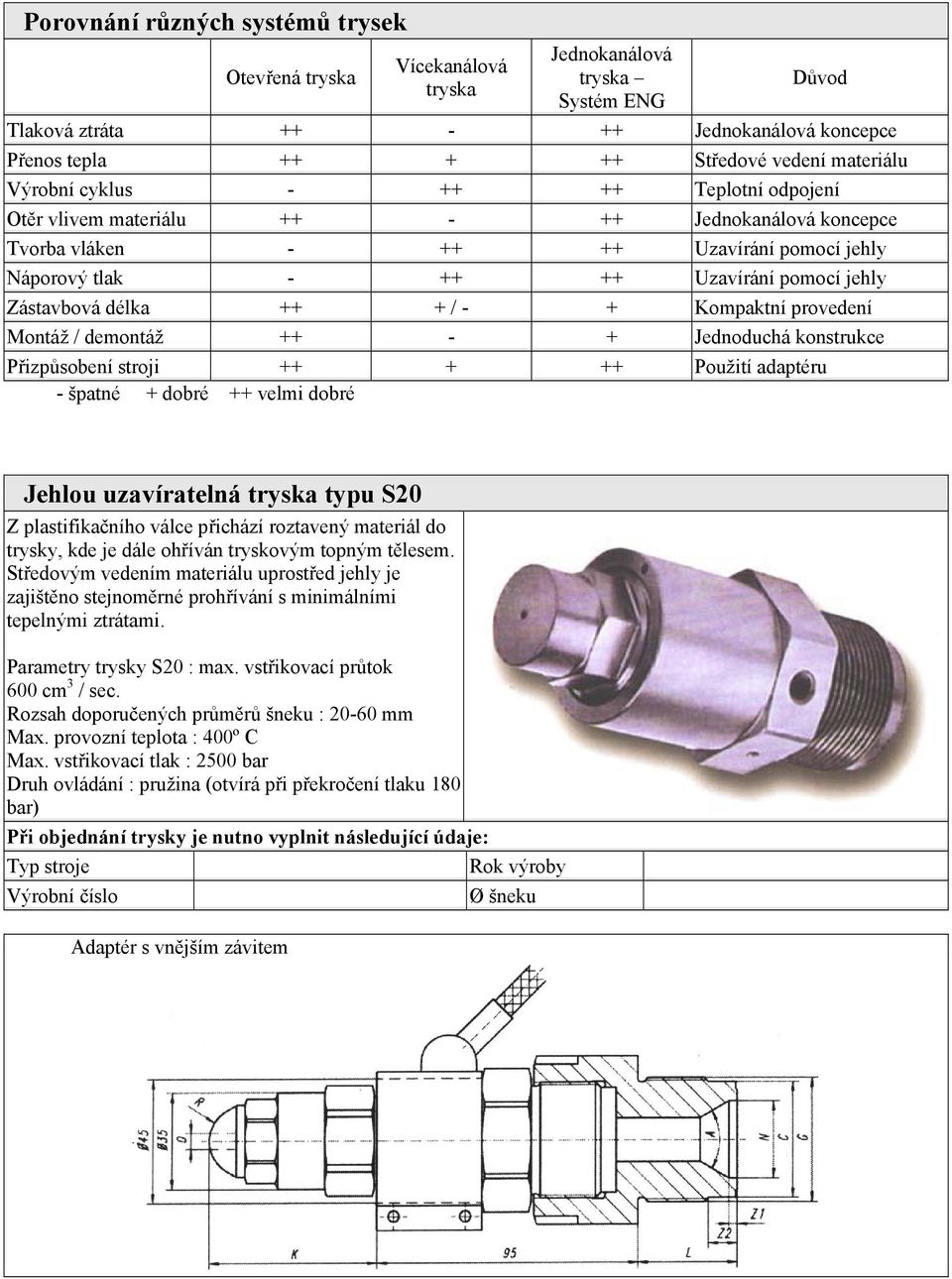

4 Porovnání různých systémů trysek Otevřená tryska Vícekanálová tryska Jednokanálová tryska Systém ENG Důvod Tlaková ztráta Jednokanálová koncepce Přenos tepla Středové vedení materiálu Výrobní cyklus Teplotní odpojení Otěr vlivem materiálu Jednokanálová koncepce Tvorba vláken Uzavírání pomocí jehly Náporový tlak Uzavírání pomocí jehly Zástavbová délka ++ + / - + Kompaktní provedení Montáž / demontáž Jednoduchá konstrukce Přizpůsobení stroji Použití adaptéru - špatné + dobré ++ velmi dobré Jehlou uzavíratelná tryska typu S20 Z plastifikačního válce přichází roztavený materiál do trysky, kde je dále ohříván tryskovým topným tělesem. Středovým vedením materiálu uprostřed jehly je zajištěno stejnoměrné prohřívání s minimálními tepelnými ztrátami. Parametry trysky S20 : max. vstřikovací průtok 600 cm 3 / sec. Rozsah doporučených průměrů šneku : mm Max. provozní teplota : 400º C Max. vstřikovací tlak : 2500 bar Druh ovládání : pružina (otvírá při překročení tlaku 180 bar) Při objednání trysky je nutno vyplnit následující údaje: Typ stroje Výrobní číslo Adaptér s vnějším závitem Rok výroby Ø šneku

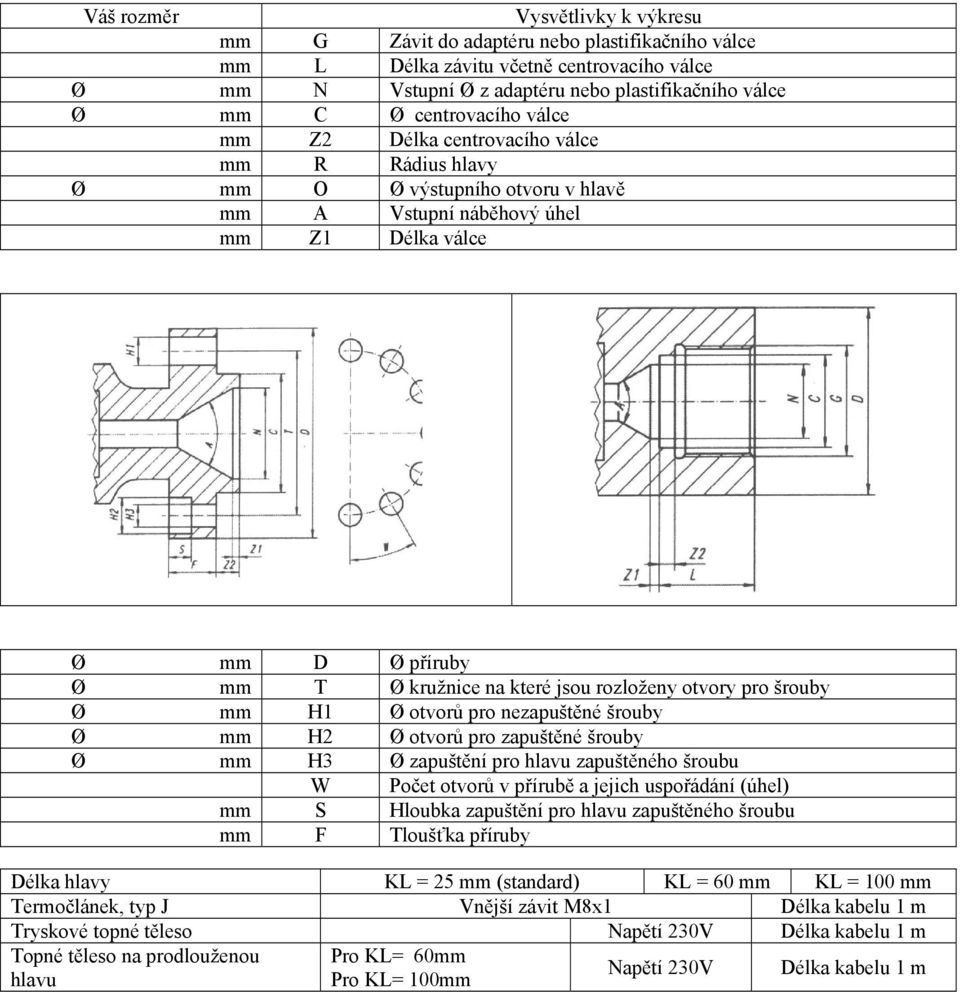

5 Váš rozměr Vysvětlivky k výkresu mm G Závit do adaptéru nebo plastifikačního válce mm L Délka závitu včetně centrovacího válce Ø mm N Vstupní Ø z adaptéru nebo plastifikačního válce Ø mm C Ø centrovacího válce mm Z2 Délka centrovacího válce mm R Rádius hlavy Ø mm O Ø výstupního otvoru v hlavě mm A Vstupní náběhový úhel mm Z1 Délka válce Ø mm D Ø příruby Ø mm T Ø kružnice na které jsou rozloženy otvory pro šrouby Ø mm H1 Ø otvorů pro nezapuštěné šrouby Ø mm H2 Ø otvorů pro zapuštěné šrouby Ø mm H3 Ø zapuštění pro hlavu zapuštěného šroubu W Počet otvorů v přírubě a jejich uspořádání (úhel) mm S Hloubka zapuštění pro hlavu zapuštěného šroubu mm F Tloušťka příruby Délka hlavy KL = 25 mm (standard) KL = 60 mm KL = 100 mm Termočlánek, typ J Vnější závit M8x1 Délka kabelu 1 m Tryskové topné těleso Napětí 230V Délka kabelu 1 m Topné těleso na prodlouženou hlavu Pro KL= 60mm Pro KL= 100mm Napětí 230V Délka kabelu 1 m

6 Jehlou uzavíratelná tryska typu L20 Parametry trysky L20 : max. vstřikovací průtok 600 cm 3 / sec. Rozsah doporučených průměrů šneku : mm Max. provozní teplota : 400º C Max. vstřikovací tlak : 2500 bar Druh ovládání : pneumatické, hydraulické (otvírá kdykoliv) Při objednání trysky je nutno vyplnit následující údaje: Typ stroje Rok výroby Výrobní číslo Ø šneku Adaptér s vnějším závitem Váš rozměr Vysvětlivky k výkresu mm G Závit do adaptéru nebo plastifikačního válce mm L Délka závitu včetně centrovacího válce Ø mm N Vstupní Ø z adaptéru nebo plastifikačního válce Ø mm C Ø centrovacího válce mm Z2 Délka centrovacího válce mm R Rádius hlavy Ø mm O Ø výstupního otvoru v hlavě mm A Vstupní náběhový úhel mm Z1 Délka válce

7 Ø mm D Ø příruby Ø mm T Ø kružnice na které jsou rozloženy otvory pro šrouby Ø mm H1 Ø otvorů pro nezapuštěné šrouby Ø mm H2 Ø otvorů pro zapuštěné šrouby Ø mm H3 Ø zapuštění pro hlavu zapuštěného šroubu W Počet otvorů v přírubě a jejich uspořádání (úhel) mm S Hloubka zapuštění pro hlavu zapuštěného šroubu mm F Tloušťka příruby Délka hlavy KL = 25 mm (standard) KL = 60 mm KL = 100 mm Ovládání pneumatické hydraulické Termočlánek, typ J Vnější závit M8x1 Délka kabelu 1 m Tryskové topné těleso Napětí 230V Délka kabelu 1 m Topné těleso na prodlouženou hlavu Pro KL= 60mm Pro KL= 100mm Napětí 230V Délka kabelu 1 m
