KOMPLEXNÍ VZDĚLÁVÁNÍ KATEDRA STROJNÍ SPŠSE a VOŠ LIBEREC

Rozměr: px
Začít zobrazení ze stránky:

Download "KOMPLEXNÍ VZDĚLÁVÁNÍ KATEDRA STROJNÍ SPŠSE a VOŠ LIBEREC"

Transkript

1 KOMPLEXNÍ VZDĚLÁVÁNÍ KATEDRA STROJNÍ SPŠSE a VOŠ LIBEREC CNC CAM

2 CNC frézování Heidenhain Kapitola 1 - Základy ISO kódu, kompenzace rádiusu frézy a struktura zápisu NC kódu. Kapitola 2 - Seznámení s prostředím řídícího systému Heidenhain. Kapitola 3 - Heidenhain úvod do popisného dialogu, ukázka a rozbor programu. Kapitola 4 - Obrábění kontury v popisném dialogu. Kapitola 5 - Kapsování a vrtání děr v popisném dialogu. Kapitola 6 - Heidenhain úvod do Smart.NC Kapitola 7 - Obrábění kontury a simulace obrábění ve Smart.NC. Kapitola 8 - Kruhová a obdélníková kapsa, vrtání děr pomocí pole ve Smart.NC. Kapitola 9 - ISO programování v prostředí Heidenhain. Kapitola 10 - Programování kontur a kapsování pomocí ISO kódu v systému Heidenhain. Kapitola 11 - Mazání u CNC strojů, použité kapaliny. (ŽP) Kapitola 12 - Závislost spotřeby el. energie na volbě velikosti třísky a velikosti posuvu a otáček u CNC strojů. (ŽP)

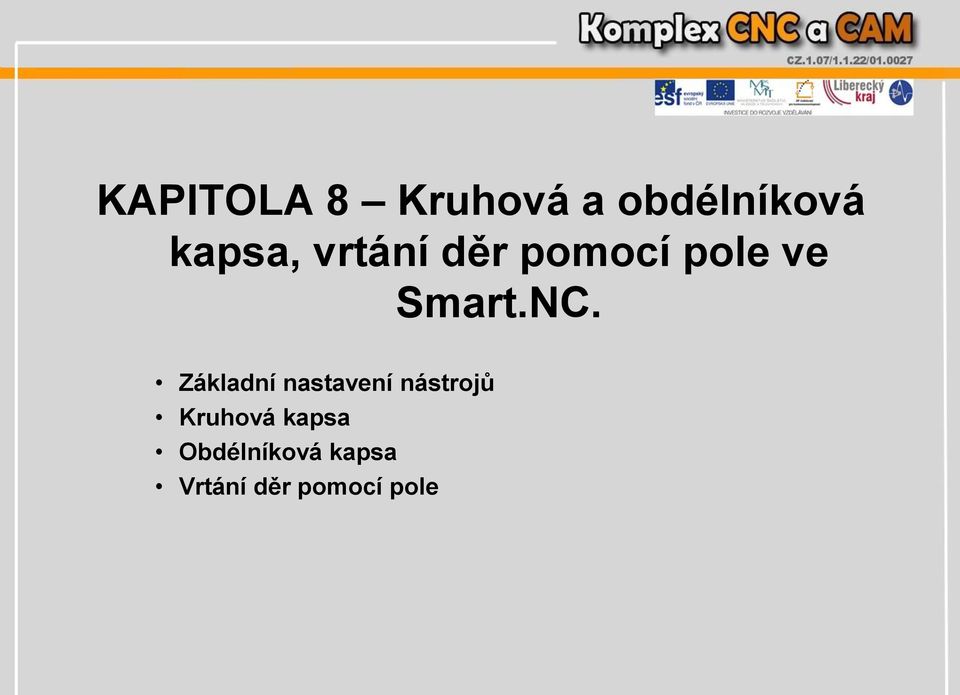

3 KAPITOLA 8 Kruhová a obdélníková kapsa, vrtání děr pomocí pole ve Smart.NC. Základní nastavení nástrojů Kruhová kapsa Obdélníková kapsa Vrtání děr pomocí pole

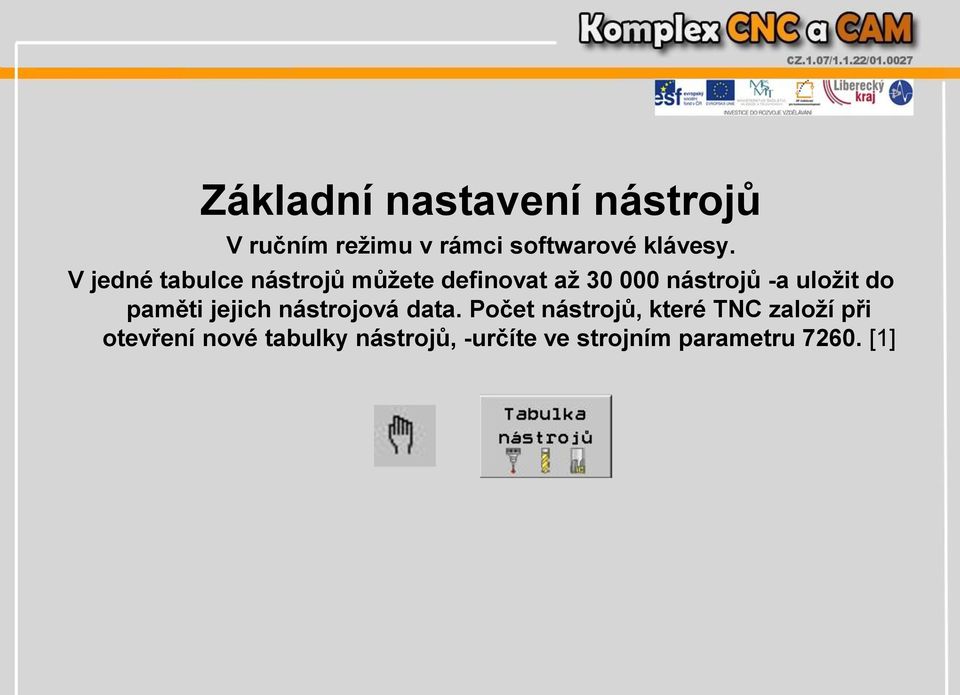

4 Základní nastavení nástrojů V ručním režimu v rámci softwarové klávesy. V jedné tabulce nástrojů můžete definovat až nástrojů -a uložit do paměti jejich nástrojová data. Počet nástrojů, které TNC založí při otevření nové tabulky nástrojů, -určíte ve strojním parametru [1]

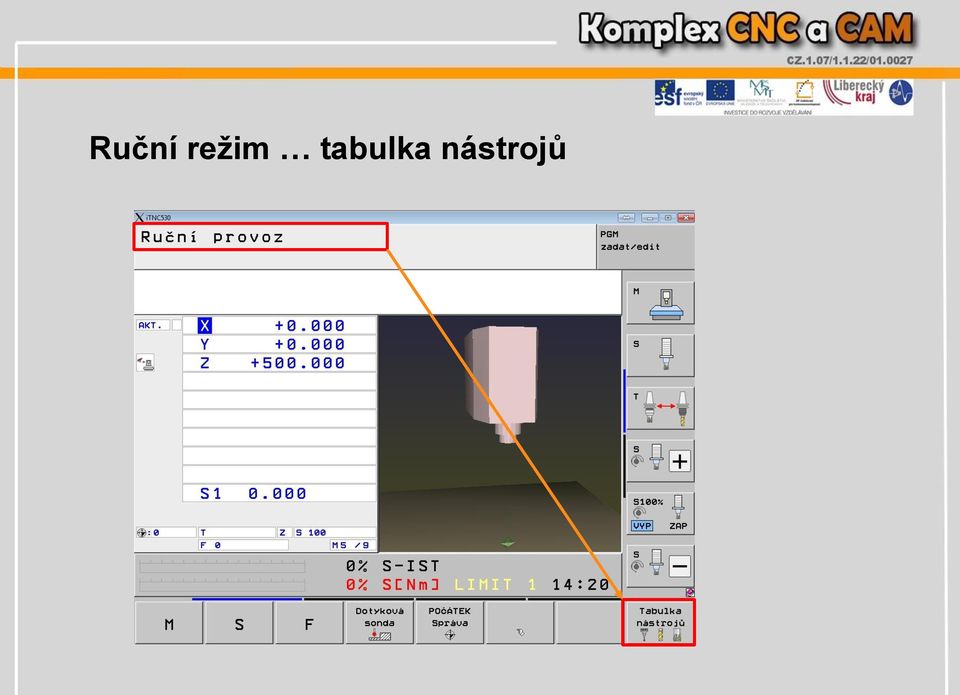

5 Ruční režim tabulka nástrojů

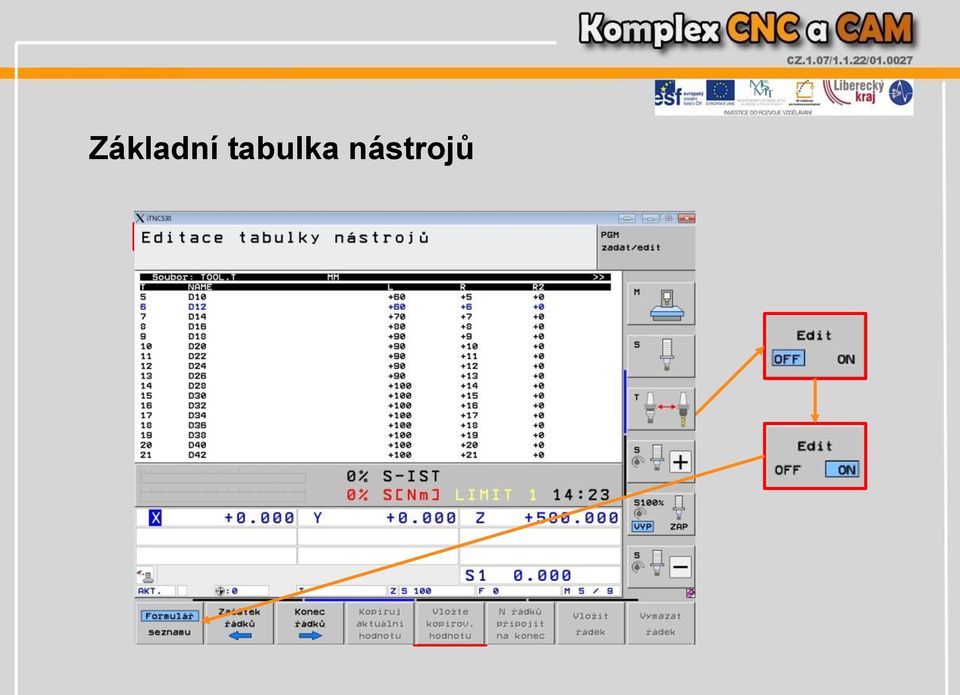

6 Základní tabulka nástrojů

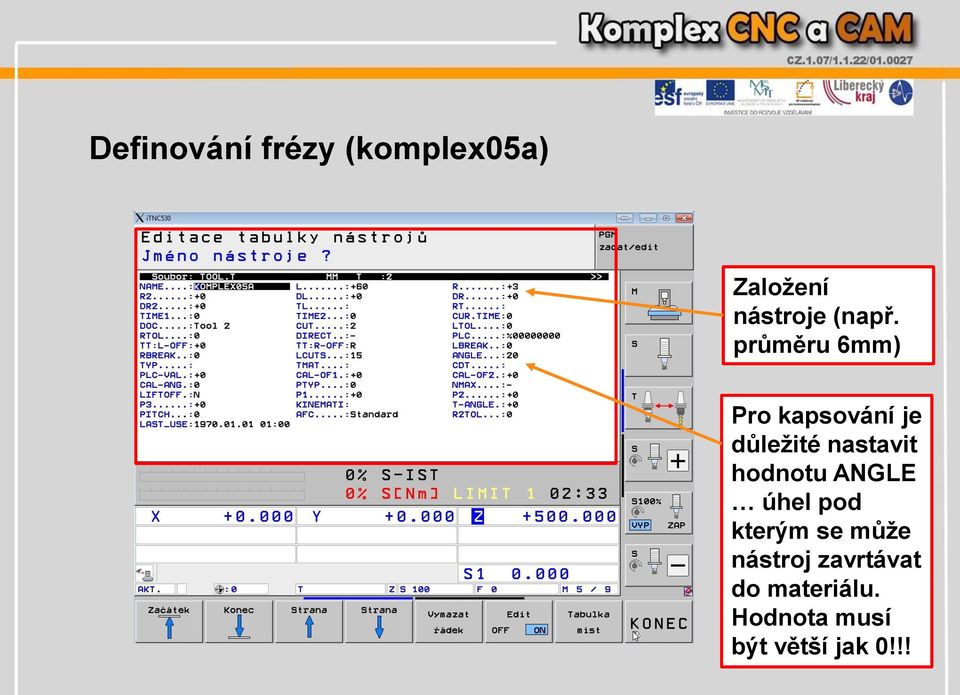

7 Definování frézy (komplex05a) Založení nástroje (např. průměru 6mm) Pro kapsování je důležité nastavit hodnotu ANGLE úhel pod kterým se může nástroj zavrtávat do materiálu. Hodnota musí být větší jak 0!!!

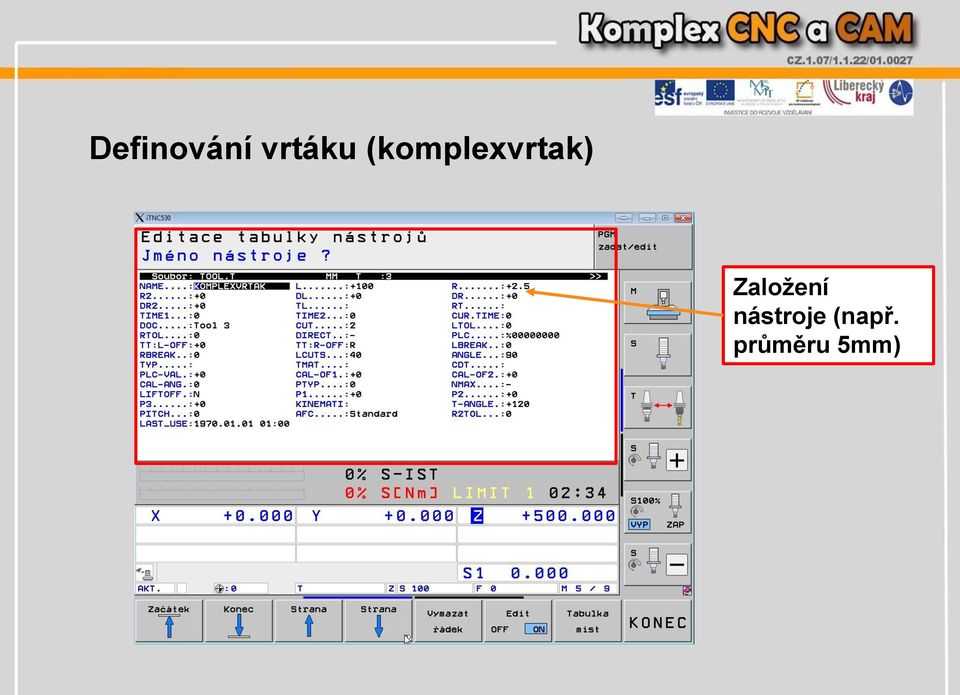

8 Definování vrtáku (komplexvrtak) Založení nástroje (např. průměru 5mm)

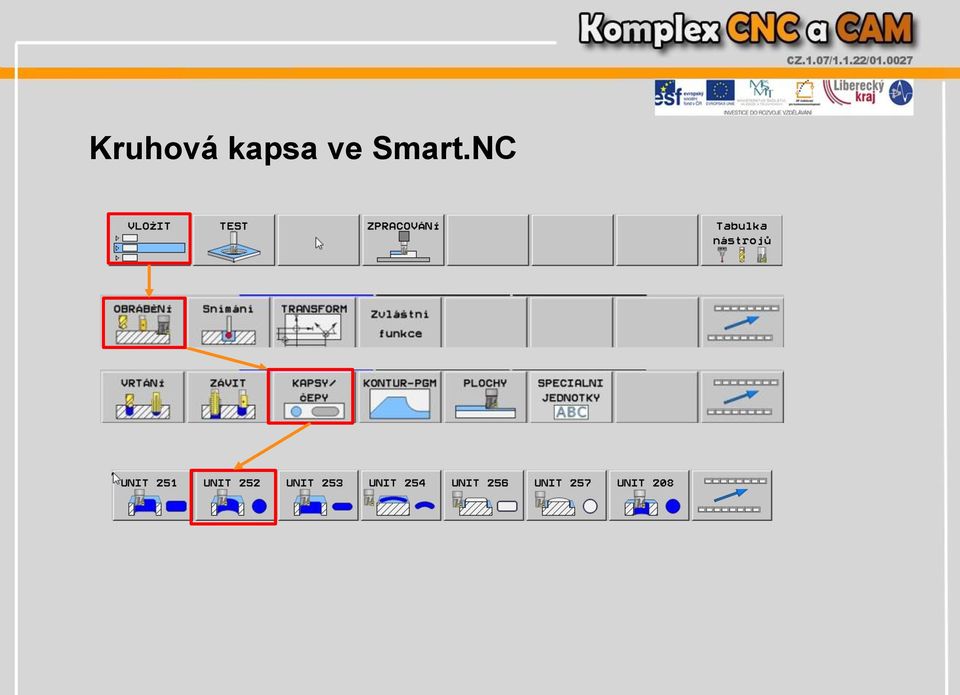

9 Kruhová kapsa ve Smart.NC

10 Obráběná kruhová kapsa

11 Kruhová kapsa ve Smart.NC Základní nastavení programu a globálních parametrů obrábění

12 Kruhová kapsa ve Smart.NC definice obrábění [1]

13 Kruhová kapsa ve Smart.NC karta Přehled Základní nastavení obrábění kruhové kapsy ve Smart.NC. Nástroj, otáčky, přísuv, posuv, průměr kapsy, hloubky a poloha kruhové kapsy.

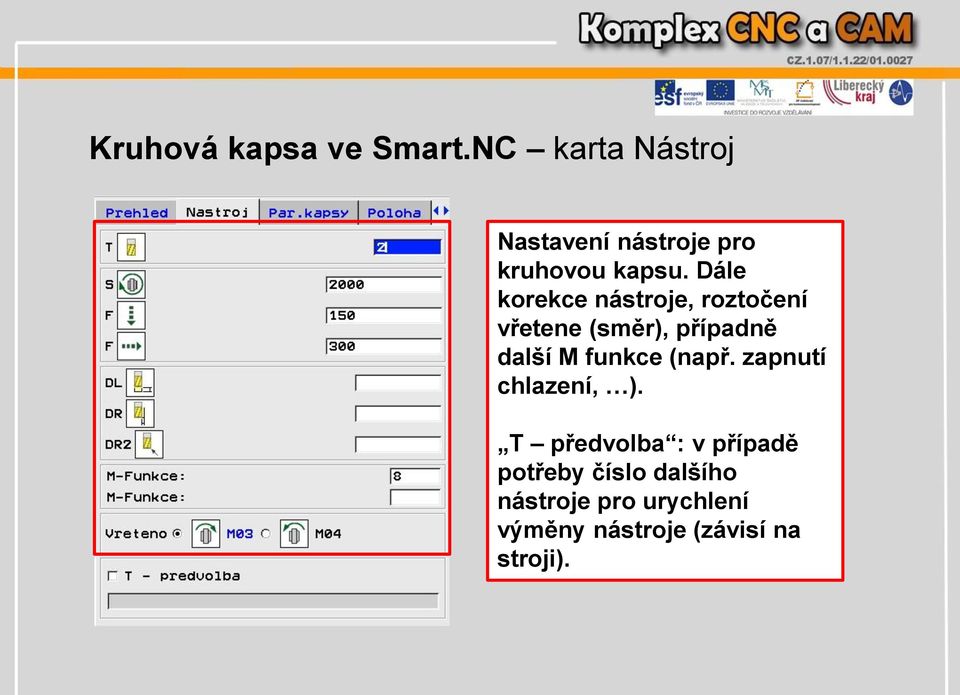

14 Kruhová kapsa ve Smart.NC karta Nástroj Nastavení nástroje pro kruhovou kapsu. Dále korekce nástroje, roztočení vřetene (směr), případně další M funkce (např. zapnutí chlazení, ). T předvolba : v případě potřeby číslo dalšího nástroje pro urychlení výměny nástroje (závisí na stroji).

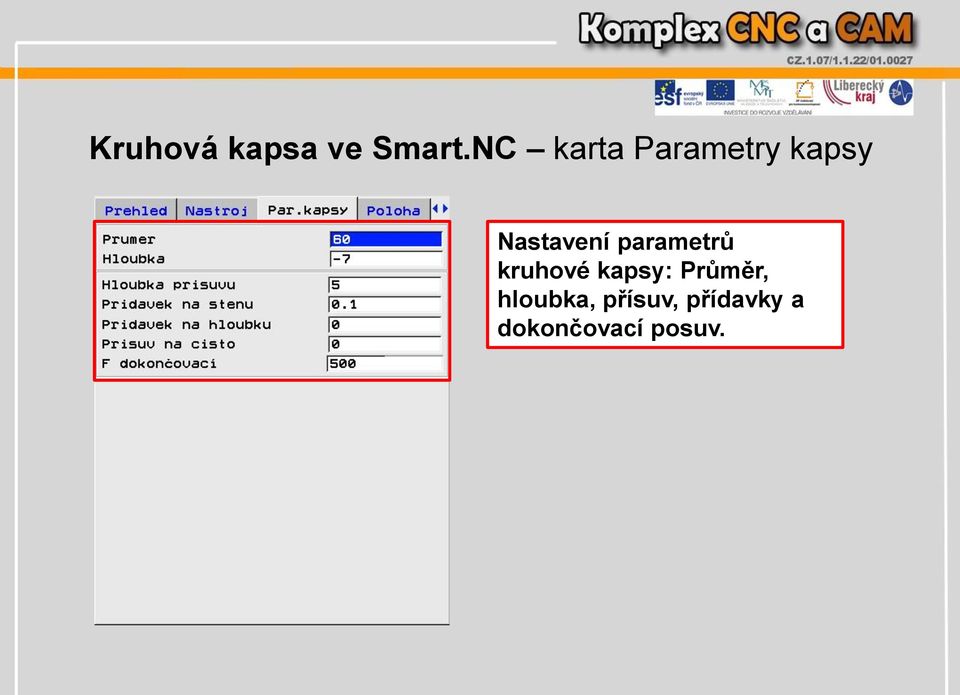

15 Kruhová kapsa ve Smart.NC karta Parametry kapsy Nastavení parametrů kruhové kapsy: Průměr, hloubka, přísuv, přídavky a dokončovací posuv.

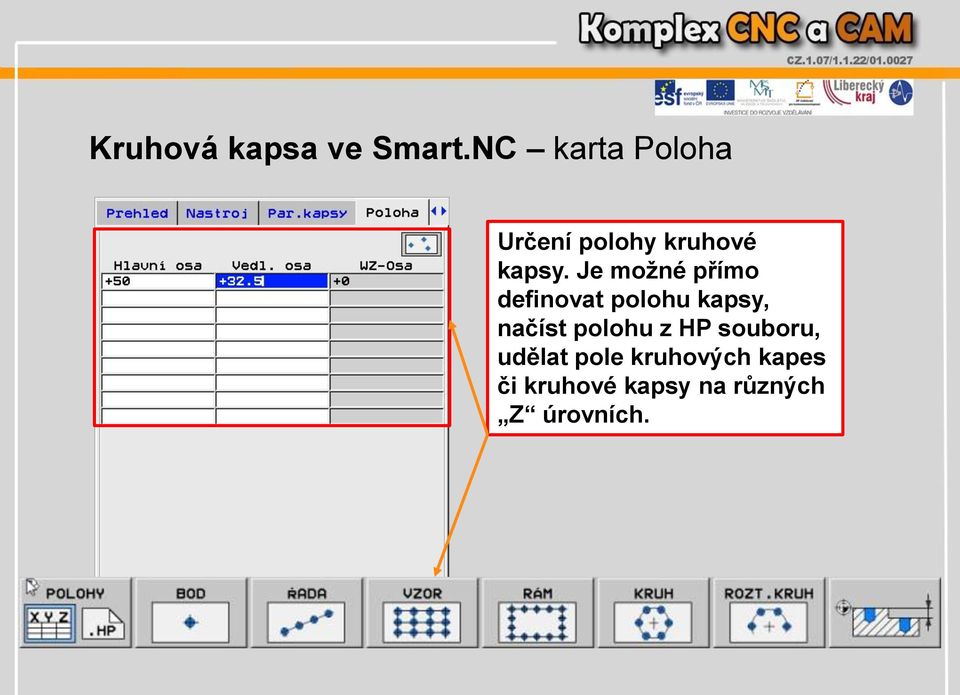

16 Kruhová kapsa ve Smart.NC karta Poloha Určení polohy kruhové kapsy. Je možné přímo definovat polohu kapsy, načíst polohu z HP souboru, udělat pole kruhových kapes či kruhové kapsy na různých Z úrovních.

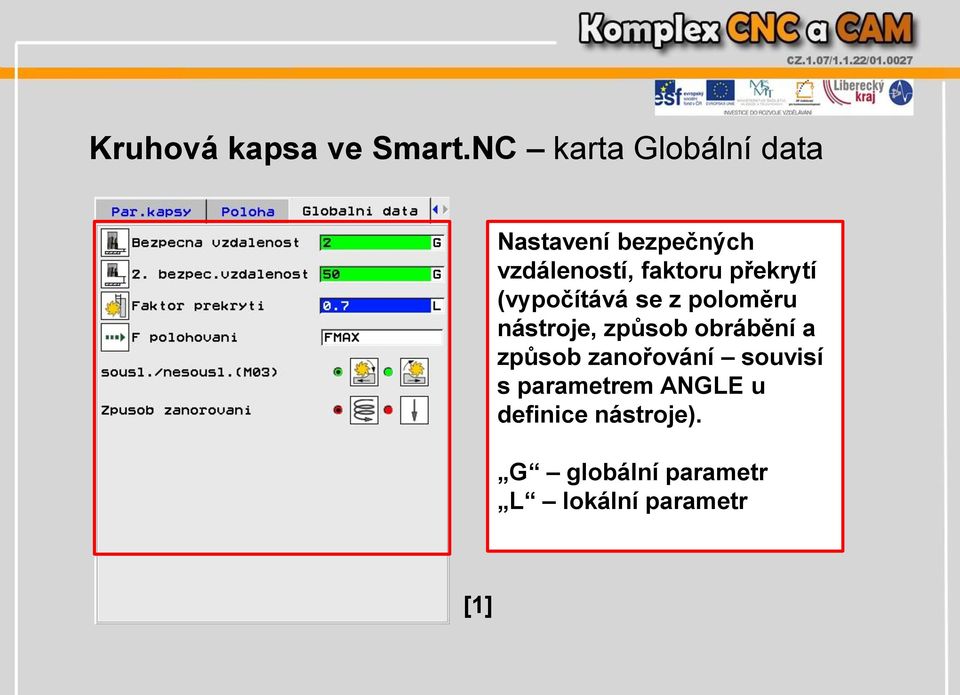

17 Kruhová kapsa ve Smart.NC karta Globální data Nastavení bezpečných vzdáleností, faktoru překrytí (vypočítává se z poloměru nástroje, způsob obrábění a způsob zanořování souvisí s parametrem ANGLE u definice nástroje). G globální parametr L lokální parametr [1]

18 Kruhová kapsa ve Smart.NC zápis ve Smart.NC a grafická nápověda

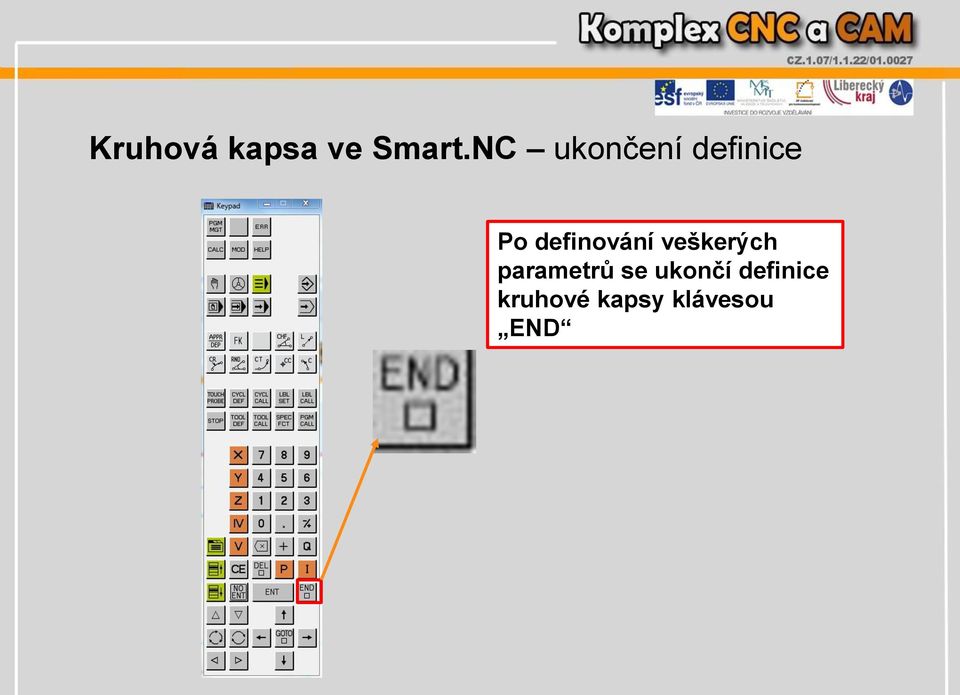

19 Kruhová kapsa ve Smart.NC ukončení definice Po definování veškerých parametrů se ukončí definice kruhové kapsy klávesou END

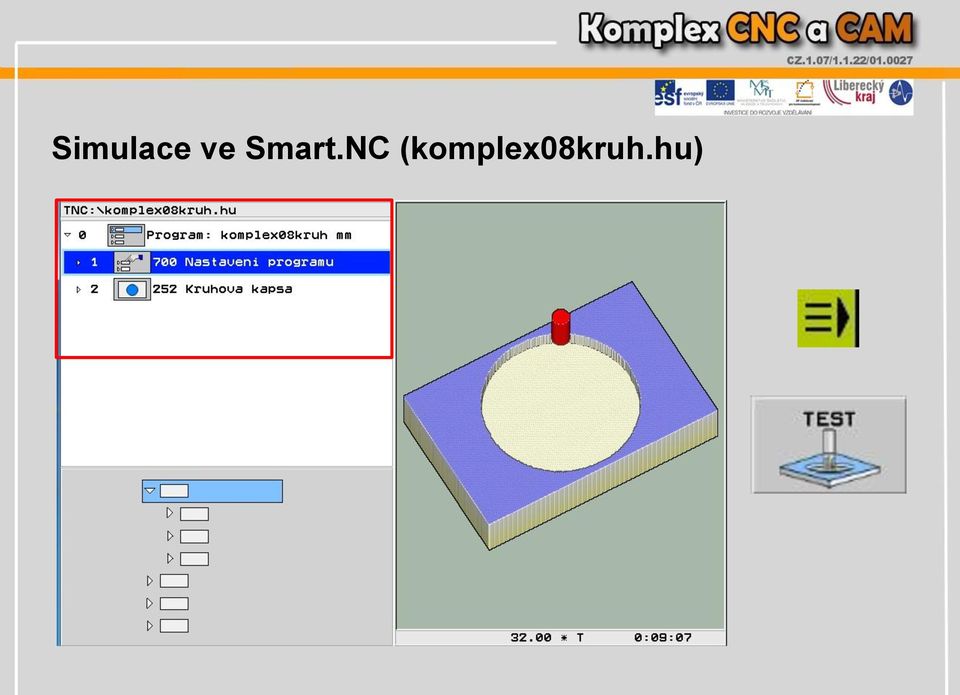

20 Simulace ve Smart.NC (komplex08kruh.hu)

21 Obdélníková kapsa ve Smart.NC

22 Obráběná obdélníková kapsa

23 Obdélníková kapsa ve Smart.NC Základní nastavení programu a globálních parametrů obrábění

24 Obdélníková kapsa ve Smart.NC druh obrábění [1]

25 Obdélníková kapsa ve Smart.NC karta Přehled Základní nastavení obrábění obdélníkové kapsy ve Smart.NC. Nástroj, otáčky, přísuv, posuv, rozměry kapsy, rádiusy, hloubky a poloha obdélníkové kapsy.

26 Obdélníková kapsa ve Smart.NC karta Nástroj Nastavení nástroje pro obdélníkovou kapsu. Dále korekce nástroje, roztočení vřetene (směr), případně další M funkce (např. zapnutí chlazení, ). T předvolba : v případě potřeby číslo dalšího nástroje pro urychlení výměny nástroje (závisí na stroji).

27 Obdélníková kapsa ve Smart.NC karta Parametry kapsy Nastavení parametrů obdélníkové kapsy: Délka, šířka, rádius rohu, hloubka, přísuv, přídavky, dokončovací posuv, úhel natočení kapsy a polohu kapsy (ke kterému bodu kapsy je poloha definována). [1]

28 Obdélníková kapsa ve Smart.NC karta Poloha Určení polohy obdélníkové kapsy. Je možné přímo definovat polohu kapsy, načíst polohu z HP souboru, udělat pole obdélníkových kapes či obdélníkové kapsy na různých Z úrovních.

29 Obdélníková kapsa ve Smart.NC karta Globální data Nastavení bezpečných vzdáleností, faktoru překrytí (vypočítává se z poloměru nástroje, způsob obrábění a způsob zanořování souvisí s parametrem ANGLE u definice nástroje). G globální parametr L lokální parametr

30 Obdélníková kapsa ve Smart.NC ukončení definice Po definování veškerých parametrů se ukončí definice obdélníkové kapsy klávesou END

31 Simulace ve Smart.NC (komplex08obdelnik.hu)

32 Vrtání děr pomocí pole ve Smart.NC

33 Vrtací cykly ve Smart.NC 240 středění, navrtání středícím vrtákem 205 vrtání 201 vystružování 202 vyvrtávání 204 zpětné zahlubování 241 vrtání jednoho osazení [1]

34 Vrtání rastr bodů

35 Vrtání ve Smart.NC druh obrábění

36 Vrtání ve Smart.NC karta Přehled Základní nastavení vrtání ve Smart.NC. Nástroj, otáčky, posuv, hloubky a zlomy třísky.

37 Vrtání ve Smart.NC karta Nástroj Nastavení nástroje pro vrtání. Dále korekce nástroje, roztočení vřetene (směr), případně další M funkce (např. zapnutí chlazení, ). T předvolba : v případě potřeby číslo dalšího nástroje pro urychlení výměny nástroje (závisí na stroji).

38 Vrtání ve Smart.NC karta Parametry vrtání Nastavení parametrů vrtání: Hloubka, přísuv, hodnota odběru a výchozích poloh. Startovací bod přísuvu, je pro případ navrtaných otvorů.

39 Vrtání ve Smart.NC karta Poloha Příklad definování polohy pomocí pole (VZOR).

40 Obdélníková kapsa ve Smart.NC karta Globální data Nastavení bezpečných vzdáleností, faktoru překrytí (vypočítává se z poloměru nástroje, způsob obrábění a způsob zanořování souvisí s parametrem ANGLE u definice nástroje). G globální parametr L lokální parametr

41 Vrtání ve Smart.NC ukončení definice Po definování veškerých parametrů se ukončí definice vrtání klávesou END

42 Simulace ve Smart.NC (komplex08vrtani.hu)

43 Simulace ve Smart.NC (komplex08vrtani.hu) Simulace programu vytvořeného pomocí Smart.NC v prostředí Popisného dialogu.

44 Použité zdroje: [1] Help software Heidenhain itnc530, 2010

45 DĚKUJI ZA POZORNOST A PŘEJI HODNĚ ÚSPĚCHŮ Zpracoval(a): Ing. Radek Havlík, SPŠSE a VOŠ LIBEREC radek.havlik@pslib.cz
