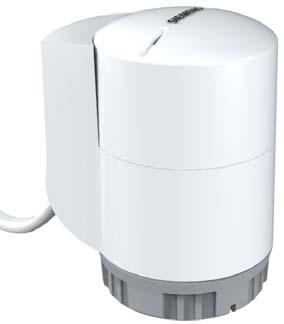

1 4 884 STA..3.. STP..3.. ACVATIX Elektrické termopohony pre radiátorové, malé a kombi- ventily STA..3.. STP..3.. Prevádzkové napätie 24 V ~ / js, 2- polohový ovládací signál alebo PDM (šírkovo-impulzná modulácia) Prevádzkové napätie 230 V ~, 2- polohový ovládací signál Prevádzkové napätie 24 V ~, ovládací signál 0 10 V js Prestavná sila 100 N Štandardná verzia s pripojovacím káblom (1 m / 0,8 m) Pohony bez pripojovacieho kábla na kombináciu s: pripojovací kábel s dĺžkou do 15 m, aj bez obsahu halogénov pripojovací kábel s LED- indikáciou prevádzky pripojovací kábel s pomocným spínačom alebo modulom 0 10 V js Varianty s podporou synchrónnej činnosti viacerých paralelne zapojených pohonov Indikácia polohy s viditeľnosťou 270 Montáž s bajonetovým prípojom Montážny adaptér na ventily iných výrobcov Ochrana voči demontáži (voliteľne) Automatické prispôsobenie uzatvárania Ochrana krytím IP54 Robustné, nehlučné, bez potreby údržby CE1N4884desk Building Technologies

2 Použitie Na použitie vo vnútorných priestoroch Pre ventily Siemens: radiátorové ventily VDN.., VEN.. a VUN.. malé ventily VD1..CLC, V..P47.. zónové ventily V..I46.. kombi- ventily VPP46.., VPI46.. Ventily MiniCombi (MCV) VPD.. a VPE.. Pre ventily iných výrobcov priama montáž: Heimeier, Cazzaniga, Oventrop M30 x 1,5, Honeywell-Braukmann a MNG montáž s adaptérom: pozri Prehľad typov / príslušenstvo strana Error! Bookmark not defined. Iné ventily: pozri Kombinácie prístrojov strana Error! Bookmark not defined. Rýchly výber Príklady Sortiment termopohonov STA..3.. / STP..3.. pokrýva najrozmanitejšie kombinácie prístrojov a aplikácií. U pohonov s pripojovacím káblom je priložený kábel štandardnej dĺžky. Pohony bez pripojovacieho kábla možno kombinovať s vhodným káblom, pozri Príslušenstvo / pripojovací kábel, strana 4. Ďalšie príslušenstvo: pozri od strany 5. Ďalšie príklady Vám uľahčia rýchly výber pohonov vrátane príslušenstva, vhodných pre Vašu aplikáciu. Zadanie Príklad 1 Použité ventily : VVP47.. Dĺžka pripojovacieho kábla : cca 0,6 m Prevádzkové napätie : 230 V ~ Postup pri rýchlom výbere 1. Pozri Kombinácie prístrojov, strana Error! Bookmark not defined.. Vhodný pohon (skupina): STP.. 2. Pozri Prehľad typov strana Error! Bookmark not defined., tabuľka Pohon s pripojovacím káblom : Pohon STP23 (s pripojovacím káblom 1m) Príklad 2 Použité ventily : VDN.. Dĺžka pripojovacieho kábla : cca 5 m Prevádzkové napätie : 24 V ~ Farba: čierna 1. Pozri Kombinácie prístrojov, strana Error! Bookmark not defined. - Pohon (skupina): STA.. 2. Z Prehľad typov strana Error! Bookmark not defined., tabuľka Pohon s pripojovacím káblom sa nenachádza žiadny vhodný pohon 3. Vzhľadom na želanú farbu a dĺžku pripojovacieho kábla zvoliť pohon bez pripojovacieho kábla : STA73B/00 4. Z tabuľky Príslušenstvo / pripojovací kábel, strana 4, zvoliť vhodný pripojovací kábel : ASY23L50B 2 / 16

3 Prehľad typov Pohony s pripojovacím káblom Typ Typové číslo Poloha bez ovl. Prevádzkové napätie Ovládací signál Doba prestav. Pripojovací kábel Hmotnosť STA73 S55174-A100 NC 24 V ~ / js 2- poloh., PDM 2) 270 s 1 m 181 g STA23 S55174-A101 NC 230 V ~ 2- polohový 4) 210 s 1 m 181 g STP73 S55174-A102 NO 24 V ~ / js 2- poloh., PDM 2) 270 s 1 m 177 g STP23 S55174-A103 NO 230 V ~ 2- polohový 4) 210 s 1 m 177 g STA63 S55174-A104 NC 24 V ~ 0 10 V js 30 s 1 m 205 g STP63 S55174-A105 NO 24 V ~ 0 10 V js 30 s 1 m 201 g STA73HD 3) S55174-A106 NC 24 V ~ / js 2- polohový 270 s 0,8 m 174 g STA23HD 3) S55174-A107 NC 230 V ~ 2- polohový 210 s 0,8 m 174 g NC = Normally Closed = (ventil) v bezprúdovom stave uzatvorený, (pre radiátorové ventily, VPP46../VPI46.. a VVI46../VXI46) NO = Normally Open = (ventil) v bezprúdovom stave otvorený (vzhľadom na V..P47..) 2) Šírkovo-impulzná modulácia v súvislosti s regulátormi Siemens typového radu Desigo a iné regulátory Siemens podľa ich katalóg. listu 3) Pre rozdeľovač podlahového vykurovania 4) Možnosť použitia šírkovo-impulznej modulácie (PDM) s termostatmi Siemens ktoré sú na to podľa katalógového listu explicitne schválené. V spojení s PDM nevhodné pre paralelnú prevádzku. Pohony bez pripojovacieho kábla (Vhodné káble: pozri Príslušenstvo ) Typ Poloha bez Prevádzkové Ovlád. signál / doba prestavenia 2) Typové číslo. ovlád. napätie 2- poloh. PDM 0 10 V js Skupina káblov Hmotnos ť Vyhotovenie: biele STA73/00 5) S55174-A109 NC 24 V ~ / js 270 s 30 s 1, 2, 7, g STA23/00 S55174-A110 NC 230 V ~ 210 s 1, g STP73/00 5) S55174-A111 NO 24 V ~ / js 270 s 30 s 1, 3, 8, g STP23/00 S55174-A112 NO 230 V ~ 210 s 1, g STA73PR/00 3) S55174-A115 NC 24 V ~ / js 270 s 1, 7, g STP73PR/00 3) S55174-A116 NO 24 V ~ / js 270 s 1, 8, g STA73MP/00 4) S55174-A113 NC 24 V ~ / js 270 s 30 s 1, 7, g STA23MP/00 4) S55174-A114 NC 230 V ~ 210 s 1, g Vyhotovenie: čierne RAL 9005 STA73B/00 S55174-A117 NC 24 V ~ / js 270 s 30 s 4, g STA23B/00 S55174-A118 NC 230 V ~ g STP73B/00 S55174-A119 NO 24 V ~ / js 270 s 30 s 4, g STP23B/00 S55174-A120 NO 230 V ~ 210 s g NC = Normally Closed = (ventil) v bezprúdovom stave uzatvorený, ( pre radiátorové ventily, VPP46../VPI46.. a VVI46../VXI46) NO = Normally Open = (ventil) v bezprúdovom stave otvorený ( vzhľadom na V..P47..) 2) pri teplote okolia 20 C 3) Vhodnosť na paralelnú činnosť aj so šírkovo-impulzne modulovaným ovládacím signálom (PDM) 4) Počet kusov v balení: 50 (OEM) 5) V spojení s pripojovacím káblom / funkčným modulom ASY6AL.. resp. ASY6PL.., 0 10V js môže byť prevádzkové napätie iba 24 V ~. 3 / 16

4 Príslušenstvo Pripojovací kábel / pripojovací kábel s funkčným modulom Typ Typové číslo Skupina káblov Dĺžka [m] Hmotnosť [g] ASY23L08 S55174-A121 0,8 42 ASY23L10 S55174-A ASY23L20 S55174-A ASY23L30 S55174-A ASY23L40 S55174-A ASY23L50 S55174-A ASY23L60 S55174-A ASY23L70 S55174-A ASY23L100 S55174-A ASY23L150 S55174-A ASY23L30B S55174-A ASY23L50B S55174-A ASY23L100B S55174-A ASY23L20HF S55174-A ASY23L50HF S55174-A ASY23L100HF S55174-A ASY6AL20 S55174-A ASY6AL50 S55174-A ASY6AL70 S55174-A ASY6PL20 S55174-A ASY6PL50 S55174-A ASY6PL70 S55174-A ASY6AL20B S55174-A ASY6AL50B S55174-A ASY6AL70B S55174-A ASY6PL20B S55174-A ASY6AL20HF S55174-A ASY6AL50HF S55174-A ASY6AL70HF S55174-A ASY6PL20HF S55174-A ASY6PL50HF S55174-A ASY6PL70HF S55174-A ASA23U10 S55174-A ASA23U20 S55174-A ASP23U10 S55174-A ASP23U20 S55174-A ASY23L20LD S55174-A ASY23L50LD S55174-A Osadenie s funkčný modul 0 10 V js pomocný spínač k STA.. pomocný spínač k STA.. LED Plášť kábla PVC bez obsahu halogénov PVC bez obsahu halogénov PVC Ovládací signál Prevádzkové napätie STA23.. STP23.. STA73.. STP polohový 230 V ~ 24 V ~ / js 0 10 V js 24 V ~ 2- polohový 230 V ~ - 24 V ~ / js Farba biela čierna biela čierna biela 4 / 16

5 Adaptér Typ Typové číslo Pre ventily iných výrobcov Popis AV533 S55174-A164 Danfoss RA2000 vyhotovenie: umelá hmota AV63 S55174-A165 Giacomini vyhotovenie: umelá hmota AV59 AV59 Vaillant - AV64 S55174-A166 Pettinaroli M28x1,5 - AV304 S55174-A167 rôzne (5 ks) sada adaptérov pre inštalatérov AV301 S55174-A159 Ventily s M30 x 1,5 zvýšený bajonetový adaptér, 5 mm AV302 S55174-A160 Ventily s M28 x 1,5 - Comap - Markaryd - Herz AV303 S55174-A161 Ventily s M30 x 1 - TA v závislosti od montáže vloženého dielu s alebo bez zvýšenia 5 mm zvýšený bajonetový adaptér, 5 mm zvýšený bajonetový adaptér, 5 mm Ochrana voči demontáži Typ Typové číslo Názov AL431 S55174-A168 Ochrana voči demontáži pohonu Objednávanie Príklad 1 Príklad 2 Dodávka Pri objednávaní uviesť počty kusov, názvy a označenia typu. 1 pohon STA23 s pripojovacím káblom dĺžky 1 m a 1 adaptér AV533 1 pohon STP73/00 bez pripojovacieho kábla, 1 pripojovací kábel ASY23L50LD, dĺžka 5 m, s LED- indikáciou prevádzky, Prevádzkové napätie 24 V ~ / js, biela farba 1 adaptér AV533 Pohony, ventily a príslušenstvo sú balené a dodávané samostatne. 5 / 16

6 Kombinácie prístrojov Typ ventilu Siemens Pohon Druh ventilu k vs [m 3 /h] V & [l/h] Menovitý tlak PN Katalógový list ventilu VDN.., VEN.., VUN.. STA.. radiátorové ventily 0,09 1,41 N2105, N2106 VPD.., VPE.. STA.. MCV MiniCombiVentile PN 10 N2185 VD1..CLC.. STA.. malé ventily 0,25 2,6 N2103 V..I46.. STA.. zónové ventily 2 5 N4842 PN 16 V..P47.. STP.. malé ventily 0,25 4 N4847 VPP46.., VPI46.. STA.. Kombi- ventily PN 25 N4855 Ventily iných výrobcov, prípoj M30 x 1,5, bez adaptéra Radiátorové ventily Malé ventily Heimeier TA-Typ TBV-C Watts (Cazzaniga) Oventrop M30 x 1,5 Honeywell-Braukmann MGN Ventily ďalších výrobcov na vyžiadanie Ďalšie radiátorové ventily s adaptérmi AV.. pozri Príslušenstvo / Adaptér strana 5 k vs = menovitý prietok studenej vody (5 30 C) cez plne otvorený ventil (H 100 ), pri rozdielovom tlaku 100 kpa (1 bar) V & = objemový prietok pri zdvihu 0,5 mm Technické poznámky Ventily NO, NC Ventily NO Ventily NC Ventil je bez pohonu otvorený (Normally Open) Tiahlo ventilu je vysunuté Typické príklady: radiátorové ventily (VDN.., VEN.., VUN..), malé ventily (VD1..CLC), zónové ventily (V..I46) a Kombi- ventily (VP..) Ventil je bez pohonu zatvorený (Normally Closed) Tiahlo ventilu je vysunuté Príklad: malé ventily V..P47.. Väčšina ventilov iných výrobcov sú ventily typu NO. Kombinácia ventilov a pohonov Funkcia NO Funkcia NC STA.. Tiahlo pohonu je v beznapäťovom stave vysunuté Je potrebný ventil typu NC. STA.. Tiahlo pohonu je v beznapäťovom stave vysunuté. Je potrebný ventil typu NO. Poznámka Funkcia NO (Normally Open) Pri väčšine aplikácií ventilov s termopohonmi je ventil v beznapäťovom stave uzatvorený. Ak sa vyžaduje opačná funkcia, používajú sa pohony s opačným zmyslom činnosti. Ventil je v beznapäťovom stave otvorený. Príslušné kombinácie sú uvedené v nasledujúcej tabuľke. 6 / 16

7 Poznámka Činnosť pri pohone bez napájania Pohon bez napätia Ventil Typ STA.. STP.. Radiátorové ventily VDN.., VEN.., VUN.. zatvorený otvorený Malé ventily VP A AB otvor. A AB zatvorený VD1..CLC zatvorený otvorený Zónové ventily V..I46.. AB A zatvorený AB A otvorený Kombi- ventily VPD.., VPE.. VPP46.., VPI46.., zatvorený otvorený regulátor musí podporovať kombinácie NO- pohonu ventilu Technika / konštrukcia Funkcia pohonov Termopohony STA.. a STP.. pracujú nehlučne a nevyžadujú údržbu. Po priložení ovládacieho signálu v dôsledku ohrevu vykurovacieho prvku dilatuje pevný materiál. Jeho predĺženie (zdvih) sa prenáša priamo na mechanicky pripojený ventil. Ak sa vykurovací prvok aktivuje v studenom stave (teplota miestnosti), začne sa ventil otvárať až po určitej dobe predohrevu cca 1 minúta a maximálny zdvih dosiahne po ďalších cca 2,5 min (230 V) resp. 3 min (24 V). Po vypnutí ovládacieho signálu sa vyhriaty pevný materiál ochladzuje a ventil sa zatvára pôsobením vratnej pružiny pohonu. U nasledujúcich typov pohonov to znamená: STA73.., STA23.. (NC) 2- polohový, PDM Tiahlo pohonu sa tým zasúva a radiátorový ventil sa pôsobením svojej vratnej pružiny otvára. V stave bez napájania je tiahlo pohonu vysunuté a radiátorový ventil je zatvorený. STP73.., STP23.. (NO) 2- polohový, PDM Tiahlo pohonu sa tým vysúva a malý ventil V..P47.. sa tým otvára. V stave bez napájanie je tiahlo pohonu zasunuté a malý ventil je pôsobením svojej vlastnej pružiny zatvorený. STA63.. STA73/00 s modulom 0 10 V js Tiahlo pohonu sa tým zasúva a radiátorový ventil sa pôsobením svojej vratnej pružiny otvára. Poloha tiahla je úmerná veľkosti ovládacieho signálu 0 10 V js. V stave bez napájania je tiahlo pohonu vysunuté a radiátorový ventil je zatvorený. Ak sa pri pripojenom prevádzkovom napätí preruší ovládací signál, pohon sa prestaví do polohy pre zdvih 50 %. Pohony 0 10 V js podporujú rôzne režimy prevádzky; pozri aj pri nastaveniach prepínačov DIP. STP63.. STP73/00 s modulom 0 10 V js Tiahlo pohonu sa tým zasúva a radiátorový ventil sa pôsobením svojej vratnej pružiny otvára. Poloha tiahla je úmerná veľkosti ovládacieho signálu 0 10 V js. V stave bez napájania je tiahlo pohonu zasunuté malý ventil je pôsobením svojej vlastnej pružiny zatvorený. Ak sa pri pripojenom prevádzkovom napätí preruší ovládací signál, pohon sa prestaví do polohy pre zdvih 50 %. Pohony 0 10 V js podporujú rôzne režimy prevádzky; pozri aj pri nastaveniach prepínačov DIP. 7 / 16

8 STA63../STP63.. Nastavenia prepínačov DIP: ASY V % H V % H1 4884Z H V % V % H H V % V % H1 H V % H V % Indikácia polohy na pohone STA.. Pohyb a aktuálna poloha tiahla ventilu sú indikované sivým vnútorným dielom. Pohon je bez napájania Tiahlo pohonu je vysunuté. Ventil je uzatvorený. 4884Z06 Pohon je pod napätím > 3 minúty Tiahlo pohonu je zasunuté. Ventil je otvorený. STP.. Pohon je bez napájania Tiahlo pohonu je zasunuté. Ventil 2) je zatvorený. 4884Z07 Pohon je pod napätím > 3 minúty Tiahlo pohonu je vysunuté. Ventil 2) je otvorený. pre radiátorové ventily VPP46../VPI46.. a VVI46../VXI46. 2) pre V..P47.. Automatické prispôsobenie uzatvárania Prispôsobene uzatvárania - pohony STA.. (NC) Prispôsobene uzatvárania - pohony STP.. (NO) Upevnením krúžku bajonetového uzáveru sa aktivuje mechanické prispôsobenie uzatvárania. Pri vyhotoveniach typu NC (STA..) sa tým vytvorí mechanické predpätie vretena ventilu čím sa zabezpečí tesnosť ventilu.. Pri vyhotoveniach typu NO (STP..) sa tiahlo pohonu nastaví na vretene ventilu bez mechanického predpätia. Prispôsobenie v rozsahu 8,5 13,5 mm Prispôsobenie v rozsahu 12,5 17,5 mm pri použití priložených štandardných bajonetových matíc 8 / 16

9 Prispôsobene uzatvárania so zvýšenou maticou bajonetového uzáveru AV301, AV302 a AV303 (Príslušenstvo ) Zvýšená matica bajonetového uzáveru sa používa v nasledujúcich prípadoch : a. keď priemer krúžku bajonetového uzáveru pohonu (42,5 mm) bráni montáži (napr. u rohových ventilov, ventilov s meracím hrdlom) a b. na prispôsobenie požadovanému rozmeru závitu u výrobkov iných výrobcov (M28 x 1,5 alebo M30 x. Aby sa so zvýšeným adaptérom bajonetového uzáveru nezmenil rozsah prispôsobenia uzatvárania, treba ho kombinovať s vložkou A (čierna). Prídavné voľby Na dosiahnutie rozsahu prispôsobenia redukovaného o 5 mm treba použiť bajonetový adaptér v kombinácii s vložkou B (biela). Na dosiahnutie rozsahu prispôsobenia väčšieho o 5 mm treba použiť bajonetový adaptér bez vložky A alebo B. Zväčšenie rozsahu uzatvárania je potrebné na prispôsobenie ventilov cudzích výrobcov, ktoré nepracujú v obvyklom rozsahu uzatvárania. Rozsah prispôsobenia uzatvárania pri rôznych adaptéroch bajonetového uzáveru: Štandardný Zvýšený adaptér adaptér AV301 M30 x 1,5 bajonetového AV302 M28 x 1,5 uzáveru AV303 M30 x 1 bez vložky vložka A (čierna) vložka B (biela) bez vložky STA.. 8,5 13,5 8,5 13,5 3,5 8,5 13,5 18,5 STP.. 12,5 17,5 12,5 17,5 7,5 10,5 17,5 22,5 9 / 16

10 Doby prestavenia, otváranie / zatváranie S ovládací signál H zdvih v % 1 pohon ST..2.. (230 V ~ ) 2 pohon ST..7.. (24 V ~ ) 3 teplý (priebežný) štart hodnoty pri 25 C (teplota okolia) Doba prestavenia závisí od napätia a od teploty okolia Upozornenie Niektoré regulátory teploty miestnosti ovládajú termopohony pomocou širkovoimpulzne modulovaných signálov. Tým sa predlžuje doba prestavenia. Na optimálnu reguláciu treba udržiavať teplotu okolia < 40 C. šírkovo-impulzná modulácia Príslušenstvo Samostatný pripojovací kábel ASY23L.. Pohony STA../00 a STP../00 sa dodávajú bez pripojovacieho kábla. Môžete si vybrať káble podľa tabuľky Príslušenstvo / pripojovací kábel - strana 4. Sortiment obsahuje aj káble bez obsahu halogénov. Štandardný pripojovací kábel pre všetky pohony STA.. a STP.. pre ovládací signál OTV / ZATV 24 V ~ alebo 230 V ~ s PVC- plášťom. Dĺžky 0,8 15 m 4884Z03 AC 24 V G G0 AC 230 V L N L1 L2 4884Z02 Ø G / L hnedý G0 / N modrý L1 cca 50 mm L2 cca.6 mm prierez do dĺžky 2 m 0,5 mm 2, >2 m 0,75 mm 2 10 / 16

11 ASY6AL.. ASY6PL.. Pripojovací kábel v rôznych dĺžkach, farbách a kvalitou plášťa, s ovládacím modulom 0 10 V js a napájaním 24 V ~, s možnosťou kombinácie s termopohonmi STA73/00. Pripojovací kábel v rôznych dĺžkach, farbách a kvalitou plášťa, s ovládacím modulom 0 10 V js a napájaním 24 V ~, s možnosťou kombinácie s termopohonmi STA73/ Z28 AC 24 V G Y V L1 G0 L2 4884Z27 Ø G Y G0 hnedý červený modrý L1 cca 50 mm L2 cc. 6 mm prierez do dĺžky 2 m 0,5 mm 2, >2 m 0,75 mm 2 ASA23U.. pomocný spínač k STA../00 ASP23U.. pomocný spínač k STP../00 Pripojovací kábel s PVC- plášťom a zabudovaným pomocným spínačom pre všetky pohony STA../00, STP../00 pre ovládací signál OTV / ZATV 24 V ~ alebo 230 V ~. Dĺžky 1 alebo 2 m. Výkon / zaťaženie spínača: ~ (AC) js (DC) 3 A ohmická záťaž 4 30 V / 100 ma 2 A induktívna záťaž 48 V / 1 A AC 24 V G G0 BK AC 230 V L N L1 L2 4884Z Z04 GY Ø G hnedý G0 modrý BK čierny GY sivý L1 cca 50 mm L2 cca 6 mm prierez 0,5 mm 2 ASY23..LD s indikačnou LED- diódou Rovnaký ako AS..23 ale iba na 24 V ~ / js. Zelená LED- dióda svieti synchrónne s ovládaním OTV/ZATV. Tým sa vizualizuje ovládanie a podporuje uvádzanie do prevádzky a servis. Dĺžky 1 alebo 2 m. 4884Z29 AC/DC 24 V G G0 L1 L2 4884Z28 Ø G hnedý G0 modrý 1 LED L1 cca 50 mm L2 cca 6 mm prierez 0,5 mm 2 Adaptér AV.. pre ventily iných výrobcov Na montáž termopohonov STA.. a STP.. na ventily iných výrobcov sú k dispozícii rôzne adaptéry (pozri Príslušenstvo / Adaptér - strana 5). 11 / 16

12 Ochrana voči demontáži pohonu AL431 Na zabránenie nepovolaným zásahom do pohonov možno použiť ochranu voči ich demontáži. 4884Z08 Poznámky pre montáž a inštalovanie Montáž na ventil Návod na montáž je vložený v balení. Pohony STA.. alebo STP.. a ventil sa dodávajú ako samostatné jednotky. Pomocou niekoľkých ručných operácií ich možno zmontovať tesne pred uvedením do prevádzky: z armatúry ventilu odstrániť ochrannú krytku na ventil nasadiť krúžok bajonetového uzáveru a ručne ho pevne dotiahnuť nasadiť pohon a rukou otáčať v zmysle pohybu hodinových ručičiek maticou bajonetového uzáveru až po druhé kliknutie termopohony STA../00, STP../00: zasunúť pripojovací kábel prevádzkové napätie pripojiť až po dokončení montáže. Poznámky k demontáži: odpojiť prevádzkové napätie a odpojiť pripojovací kábel k regulátoru cca 6 minút počkať pokiaľ vychladne pohon maticu bajonetového uzáveru odskrutkovať celkom doľava až na doraz a demontovať pohon. Pohon sa pri demontáži automaticky nastaví naspäť do stavu pri expedovaní. V zriedkavých situáciách sa môže stať že sa pohon uvoľní z ventilu spolu s maticou bajonetového uzáveru, čím zostane matica zablokovaná v pohone. Pri opätovnom použití pohonu treba tiahlo prestaviť naspäť do pôvodnej polohy (stav pri expedovaní). K tomu treba pohon prevrátiť a napr. pomocou rukoväte skrutkovača tiahlo zaraziť naspäť pri súčasnom otáčaní matice bajonetového uzáveru doľava až na doraz. Upozornenie Nepoužívať rúrkové kliešte, kľúče na skrutky alebo podobné nástroje! 12 / 16

13 Montážne polohy Pohony možno zabudovať vo všetkých polohách (ochrana krytím IP54 je zaručená). IP Poznámky k elektrickej inštalácii Pri inštalovaní treba dodržať miestne platné predpisy. Pripojovací kábel treba vyviesť smerom dole. Bezpodmienečne treba zabezpečiť možnosť odpojenia od siete / napájacieho napätia, napr. prostredníctvom ističa alebo poistkového automatu, zapojeného pred ovládacou jednotkou. Poznámky k údržbe Pohon nevyžaduje údržbu. Oprava Likvidácia Pred výmenou pripojovacieho kábla odpojiť napájacie napätie. Pohon sa otvorením zničí. Okrem toho vzniká nebezpečenstvo poranenia zabudovanou silnou tlačnou pružinou. Pohon nie je možné opraviť, musí sa vymeniť ako celok. Prístroj sa nesmie likvidovať ako domový odpad.. Prípadne je zákonom predpísané alebo ekologicky účelné osobitné spracovanie špeciálnych komponentov. Bezpodmienečne treba dbať na miestnu a aktuálne platnú legislatívu. Záruka Aplikačne špecifické technické údaje sú zaručené výlučne spolu s ventilmi, uvedenými v kapitole Kombinácie prístrojov, strana Error! Bookmark not defined.. Pri použití termopohonov STA.. a STP.. s inými ako v tomto dokumente uvedenými armatúrami zabezpečuje funkčnosť užívateľ a zaniká akákoľvek záruka zo strany spoločnosti Siemens Schweiz AG. 13 / 16

14 Technické údaje STA73.. / STA73../00 STP73.. / STP73../00 STA73HD 24 V ~ / js ± 20 % 50 / 60 Hz STA23.., STA23../00 STP23.., STP23../00 STA63.. STP63.. Napájanie Prevádzkové napätie Frekvencia 230 V ~ ± 15 % 50 / 60 Hz 24 V ~ ± 20 % 50 / 60 Hz Príkon pri 50 Hz v prevádzke 2,5 W 2,5 W 2,5 W pri zapnutí 6 VA 58 VA 6 VA Zapínací prúd (krátkodobo) 250 ma 250 ma 250 ma Istenie na primárnej strane externe Vstup signálu Ovládací signál 2- polohový, PDM 2) 3) 0 10 V js 2- polohový 0 10 V js Paralelná prevádzka pre PDM 2) viacerých pohonov ST..3PR možná, obmedzená výstupným výkonom regulátora Funkčné parametre Doba prestavenia pri 20 C, 50 Hz 270 s 210 s 30 s Prestavná sila 100 N Menovitý zdvih min. 3 mm 4,5 mm (voliteľne 3 mm 4) ) Dovolená teplota média v pripojenom ventile C Tiahlo pohonu v stave STA.. vysunuté Pohon bez napätia STP.. zasunuté Radiátorové ventily (napr. VD..) Malé ventily (V..P47..) Pozri Kombinácie prístrojov strana Error! Bookmark not defined. Zónové ventily (V..I46..) Údržba bez potreby údržby Elektrický prípoj Dĺžka kábla Pozri strana 3, Prehľad typov resp. strana 4 a strana 15, pripojovací kábel 1 m Prierez 5) lanko 2 x 0,5 mm 2 lanko 2 x 0,75 mm 2 lanko 2 x 0,5 mm 2 Montáž Upevnenie na ventil Bajonetová matica /- krúžok M30 x 1,5 ; pozri aj Adaptér Montážna poloha ľubovoľná, 360 Farby Veko biele,, STA..B/00 a STP..B/00 čierne, RAL 9005 Podstava STA.. svetlosivá, RAL 7035, STP.. dopravná sivá, RAL 7042 STA..B/00 a STP..B/00 čierna, RAL 9005 pripojovací kábel Pozri pripojovací kábel strana 4 und strana 15 Normy a štandardy CE- Zhoda podľa smerníc EÚ pre pohon a Elektromagnetická kompatibilita: 2004/108/ES pripojovací kábel Odolnosť voči rušeniu (imunita) EN obytné prostredie Vyžarovanie (emisie) EN obytné prostredie Elektrická bezpečnosť SELV (PELV podľa IEC Smernica: Nízke napätie 2006/95/ES Trieda ochrany podľa EN trieda III EN trieda II EN trieda III Stupeň znečistenia podľa EN trieda II Ochrana krytím IP54 podľa EN Ekológia / ochrana životného prostredia ISO (Životné prostredie ISO 9001 (Kvalita) SN (ekologické produkty) RL 2002/95/ES (RoHS) Rozmery/ Rozmery Pozri Rozmery, strana 15 hmotnosť Hmotnosť pohonu Pozri tabuľka Error! Reference source not found. - Pohony a a bez pripojovacieho kábla strana Error! Bookmark not defined. Hmotnosť pripojovacieho kábla ASY.. Pozri tabuľku Príslušenstvo strana 4 Materiály STA.., STP.. Veko a podstava polykarbonát pripojovací kábel ASY.., ASP.. PVC ASY..HF bez obsahu halogénov podľa VDE ) 3) 4) 5) schválené iba s ochranným nízkym napätím (SELV, PELV) PDM = šírková impulzná modulácia STA73/00, STA73MP/00 a STA73B/00, s pripojovacím káblom ASY6Al.. STP73B/00 STP73/00 a s pripojovacím káblom ASY6PL.. možnosť nastavenia prepínačom DIP pod vekom, na pripojovacom kábli;. Pozri aj Montážny návod M4884 samostatný kábel, pozri stranu / 16

15 Všeobecné podmienky okolia Prevádzka EN Preprava EN Skladovanie EN Teplota 5 50 C C 5 50 C Teplota pre kvázi- spojitú reguláciu 5 40 C Vlhkosť relatívna vlhkosť< 85 % relatív. vlhkosť < 95 % relatív. vlhkosť 5 95 % Pripojovací kábel Pripojovací kábel bez modulu 0 10 V ASY23.. ASY23..B ASY23..HF ASY23..LD ASA23.. ASP23.. Dĺžka [m] 0, / 5 1 / 2 1 /2 Prierez [mm 2 ] 2 m: m: 0,50 0,75 0,75 > 2 m: 0,75 5 m: 0,75 0,50 0,50 Prevádz. napätie [V] 24 / / / / / 230 Farba skrinky čierna, RAL 9005 Plášť PVC PVC bez halogén. PVC PVC PVC Pomocný spínač x x Indikácia LED Hmotnosť Pozri tabuľku - strana V ~ s STA23../STP23.., 24 V ~ / js s STA73../STP73.. Pripojovací kábel s modulom 0 10 V ASY6A.. ASY6P.. ASY6A.. ASY6A..B ASY6A..HF ASY6P.. ASY6P..B ASY6P..HF Dĺžka [m] 2 / 5 / 7 2 / 5 / 7 2 / 5 / 7 2 / 5 / / 5 / 7 Prierez [mm 2 ] 0,22 0,22 0,22 0,22 0,22 0,22 Prevádz. napätie [V ~] Farba čierna, RAL 9005 čierna, RAL 9005 Plášť PVC PVC bez halogén. PVC PVC bez halogén. Signál 0 10 V 0 10 V 0 10 V 0 10 V 0 10 V 0 10 V Vnútorný odpor Ri 100 kω 100 kω 100 kω 100 kω 100 kω 100 kω Hmotnosť Pozri tabuľku -strana 4 Rozmery Rozmery v mm STA.. STP (Max) 69 (Min) 4884M (Max) 69 (Min) 4884M02 15 / 16

16 16 / Siemens Schweiz AG Vyhradené právo technických zmien
