1 Návod k obsluze auly UP Olomouc Přírodovědecké fakulty Zapojení AV techniky v Aule UP má dvě centra kde je dislokovaná AV technika. Je to technika ve skříni vedle vedle podia a dále AV Rack v režii auly. Ovládání z režie vyžaduje určité znalosti jak ovládání, tak zapojení AV techniky a není tím pádem určeno standardní obsluze. Pro standardní obsluhu zařízení auly je možno provádět pomocí dotykového panelu s úhlopříčkou 6 inch. Tento panel je pevně zabudován ve stěně vedle podia. Systém ovládání tohoto panelu nedovolí obsluze provést takový úkon, který by vedl ke zničení,nebo omezení funkčnosti AV zařízení auly. A technické možnosti při standardním ovládání auly 1. Pódium v Aule je osazeno přípojnými místy, která jsou umístěna v podlahových krabicích. Každé přípojné místo obsahuje: VGA konektor pro připojení PC Stereo JACK 3,5mm pro připojení zvukového doprovodu k PC Konektor XLR pro připojení mikrofonu Připojením na interní síť LAN 2. Každé přípojné místo je opatřeno popisem konektorů,který přímo koresponduje s názvy použitými na dotykovém panelu 3. K tomuto přípojnému místu lze připojit odpovídající zdroje signálu/ mikrofon,pc/,ale i odpovídající z kateder,která je vybavena stejným popisem 4. Katedra je vybavena svým přípojným bodem,který po připojení přebírá funkci podlahové krabice. Je to proto, aby se přednášející nemusel shýbat do podlahové krabice pro připojení svého notebooku. Dále je katedra vybavena mikrofonem na flexibilním závěsu pro potřeby přednášejícího. 5. Přípojné místa na obou stranách pódia mají rozšířené možnosti připojení. Je to z důvodu připojení řečnického pultu s panelem pro řízení prezentací. 6. Interaktivní panel pro řízení prezentací je přímo spojen s prezentačním PC umístěným ve skříni. Aby byl interaktivní panel přednášejícímu nápomocen při prezentacích je vybaven software firmy SMART TECHNOLOGIES. 7. Software smart technologies umožní přednášejícímu například posouvat prezentaci, dělat barevné poznámky do své prezentace na základě reakcí auditoria a tyto uložit buď do prezentace a nebo mimo jako jpeg,dále mnoho dalších velmi užitečných funkcí. Co všechno tento software dokáže najdete na Panel je ze strany dále vybaven konektory USB pro vložení požadované prezentace. 8. Pro promítání videosekvencí z přineseného DVD je aula vybavena přehrávačem DVD Pioneer. Tento přehrávač umožňuje přehrávání standardních DVD formátů,dále formátů CD a MP3. Pozor nepřehrává formáty obvyklé v PC. Přehrávač je umístěn ve skříni s ostatní technikou. 9. Aula je vybavena dvěma datovými projektory PANASONIC se svítivostí 6000ANSI. Tyto projektory promítají obraz na dvě motoricky ovládané projekční plátna se šířkou obrazu 5m. Projektory mají nativně poměr stran obrazu 16/9 při rozlišení WUXGA. Jsou schopny zobrazit i PC signál s poměrem stran 4/3.

Pro standardní obsluhu zařízení auly je možno provádět pomocí dotykového panelu s úhlopříčkou 6 inch. Tento panel je pevně zabudován ve stěně vedle podia.

2 Nyní jak Av techniku v aule ovládat. Při vstupu do auly jsou po pravá straně u vchodu tří sady klasických vypínačů. První dvě sady vypínačů umožní ovládání prvních dvou řad žaluzií. Systém ovládání je následující: krátkým stiskem žaluzie dojedou do jedné z krajních poloh, podle toho kterou z klapek vypínače jsme zmáčkli. Při dlouhém stisku se žaluzie otáčí pouze po dobu stisku. Stejnou logiku má i poslední sada vypínačů která ovládá osvětlení. Místo natáčení žaluzií,tak dochází k řízení jasu zářivek ve stropě auly. Nyní přistoupíme k ovládacímu panelu. Pokud je panel tmavý, tak se ho prosím dotkněte. Panel se rozsvítí na své úvodní stránce. Po stisknutí tlačítka start dojde k sepnutí napájení pro jednotlivé prvky AV systému. Ve vypnutém stavu je elektrické energie přiváděna pouze k prezentačnímu a k řídícímu počítači CUE. Náběh systému trvá cca kolem minuty. Display se přepne do následující podoby.

Stejnou logiku má i poslední sada vypínačů která ovládá osvětlení. Místo natáčení žaluzií,tak dochází k řízení jasu zářivek ve stropě auly. Nyní přistoupíme k ovládacímu panelu.

3 V levé části displeje máme sloupec záložek, kde si zvolíme co chceme ovládat. V tomto návodu je budeme procházet postupně jednu po druhé. Stiskneme AV OVLÁDÁNÍ Následující display nám umožní zapnutí vybraného dataprojektoru, případně ovládání jiného komponentu AV. Při stisknutí tlačítka projektor ON/OFF se zapne projektor a vyjede projekční plátno. Tato stránka umožní jak ovládání DVD ve skříni, tak DVD v režii. Ovládání DVD v režii sice nebude v normálním režimu asi potřeba. Ovládací stránky jsou pro obě DVD identické. Po stisknutí tlačítka DVD se dostanete do následující stránky.

Při stisknutí tlačítka projektor ON/OFF se zapne projektor a vyjede projekční plátno.

4 Pomocí této stránky jsme schopni ovládat DVD v požadovaném rozsahu. Tato stránka obsahuje záložku KEYPAD. Stiskem na tuto záložku jsme shopni zvolit na DVD kapitolu,nebo jazykovou mutaci. Z každé ovládací stránky se dostaneme jinam pomocí tlačítek v levé liště. Stránka AV ovládání obsahuje ještě tlačítko pro ovládání kamery. Kamera je umístěna pod stropem v zadní části auly. Stránka umožňuje ovládat natočení a zoom kamery. Dále vyvolání jedné ze 4 uložených předvoleb polohy.

Z každé ovládací stránky se dostaneme jinam pomocí tlačítek v levé liště.

5 Stránka AV ovládání má ještě tlačítko TV. Toto sice obsahuje i ovládací stránku,ale zatím nic neovládá. Je připraveno pro případné ovládání DVBT přijímače který má být umístěn v režii. Tímto jsme prošli stránky ovládání AV zdrojů. Pokud jsme si pustili projekci, tak si musíme zvolit, co na které projekční ploše budeme zobrazovat. Tato stránka se zobrazí po stisknutí tlačítka AV vstupy. Volba vstupu do jednotlivých projektorů je částečně omezena. Pokud zvolím do jednoho projektoru signál z PC1 až PC 5 a do druhého projektoru bych chtěl obraz jiný z této skupiny, tak to není možné. Musím stejný,nebo kterýkoliv jiný. Názvem RACK je myšlen prezentační počítač umístěný ve skříni. Audio doprovod k prezentaci je brán podle toho co je zvoleno na pravé projekci!!! Ke zvukovému doprovodu se automaticky

Tato stránka se zobrazí po stisknutí tlačítka AV vstupy. Volba vstupu do jednotlivých projektorů je částečně omezena.

6 mixují signály z mikrofonů. Stiskem na hlasitost se nám v levé liště objeví tlačítka pro ovládání hlasitosti. K tomu dojde ať máme přepnutou jakoukoliv stránku. Tato lišta obsahuje ještě tlačítko pro ovládání hlasitosti mikrofonů. Po jeho stisknutí se zobrazí ovládací stránka mikrofonů. Protože se jedná o více zařízení je tato rozdělena do 3 podstránek. Označení mikrofonů na ovládacím panelu koresponduje s označením na nálepkách mikrofonů včetně bezdrátových.

Tato lišta obsahuje ještě tlačítko pro ovládání hlasitosti mikrofonů.

7 Zpět na hlavní ovládací stránku se dostaneme pomocí tlačítka Hlavní menu. Ovládací stránka obsahuje i ovládání světel. Stropní světla jsou rozdělena do dvou skupin. U každé ze skupin stropních světel můžeme řídit jas. Ostatní světla mají pouze stav OFF/ON. Další ze záložek je záložka pro ovládání žaluzií. Ovládání žaluzií je rozděleno na 3 sekce stejně jako žaluzie před oknem. Při krátkém stisku na ovládací tlačítko se žaluzie otočí do požadované krajní polohy. Při dlouhém stisku se budou žaluzie otáčet požadovaným směrem pouze po dobu stisku tlačítka.

Další ze záložek je záložka pro ovládání žaluzií. Ovládání žaluzií je rozděleno na 3 sekce stejně jako žaluzie před oknem.

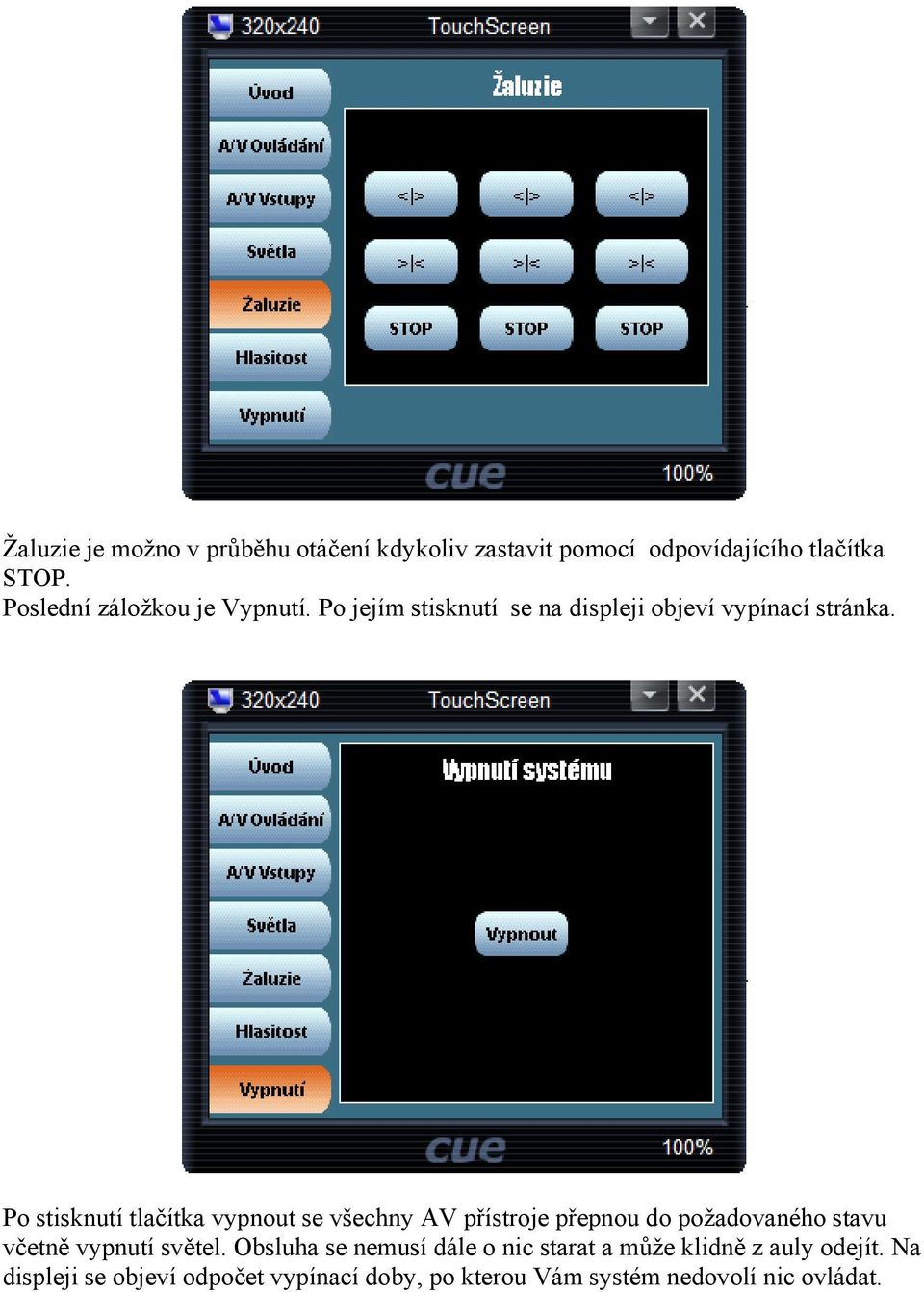

8 Žaluzie je možno v průběhu otáčení kdykoliv zastavit pomocí odpovídajícího tlačítka STOP. Poslední záložkou je Vypnutí. Po jejím stisknutí se na displeji objeví vypínací stránka. Po stisknutí tlačítka vypnout se všechny AV přístroje přepnou do požadovaného stavu včetně vypnutí světel. Obsluha se nemusí dále o nic starat a může klidně z auly odejít. Na displeji se objeví odpočet vypínací doby, po kterou Vám systém nedovolí nic ovládat.

Po stisknutí tlačítka vypnout se všechny AV přístroje přepnou do požadovaného stavu včetně vypnutí světel.

9 Takto jsme si probrali ovládání AV zařízení auly pomocí dotykového panelu. Prezentační PC které je vestavěno ve skříni se ovládá standartně pomocí interaktivního panelu. Panel je umístěn na řečnickém pultu
