1 High Definition Surveying = HDS jsou u produktů firmy Leica Geosystems 3D laserové skenery a software k následnému zpracování dat. Přehled 3D laserových skenerů Leica Následující tabulka dává základní stručný přehled laserových Leica skenerů a jejich primární využití. Společné vlastnosti Px Rychlé a jemné skenování pro každý detail Společné vlastnosti skenerů ScanStation P40, P30 a P16: Extrémní rychlost 1 milion bodů za vteřinu i při pulzním principu měření! Bezkonkurenční unikát díky WFD technologii! Při zachování excelentní 3D přesnosti 3 mm v prostorové poloze každého bodu! Přesnost délek 1,2 mm + 10 ppm v plném dosahu skenerů Šum měřených délek již od 0,4 mm Přesnost úhlů 8 horizontálně x 8 vertikálně Velmi jemné mračno zachycující každá detail s minimálním šumem a maximální přesností díky pulznímu měření délek a vysoké směrové přesnosti Panoramatická kamera ve společné ose s laserovou optikou s HDR (High Dynamic Range) technologií, která skládá kvalitní obraz z více expozic Kompenzátor náklonů a laserová olovnice Plné zorné pole 360 horizontálně x 270 vertikálně Bezpečnostní třída laseru 1 = žádné bezpečnostní restrikce Odolnost proti prachu a vodě IP54 ScanStation P30 / P40 Geodetické skenery s dlouhým dosahem Geodetická filozofie (metody určení stanoviska, doskenování terčů s vymodelováním jeho středu) Maximální dosah od skeneru: ScanStation P30: 120 m ScanStation P40: 270 m Možnost upgradu z P30 na P40 ScanStation P16 Základní laserový skener Maximální dosah od skeneru: ScanStation P16: 40 m Zjednodušené postupy skenování Ekonomické řešení pro nenákladný vstup do světa 3D laserového skenování

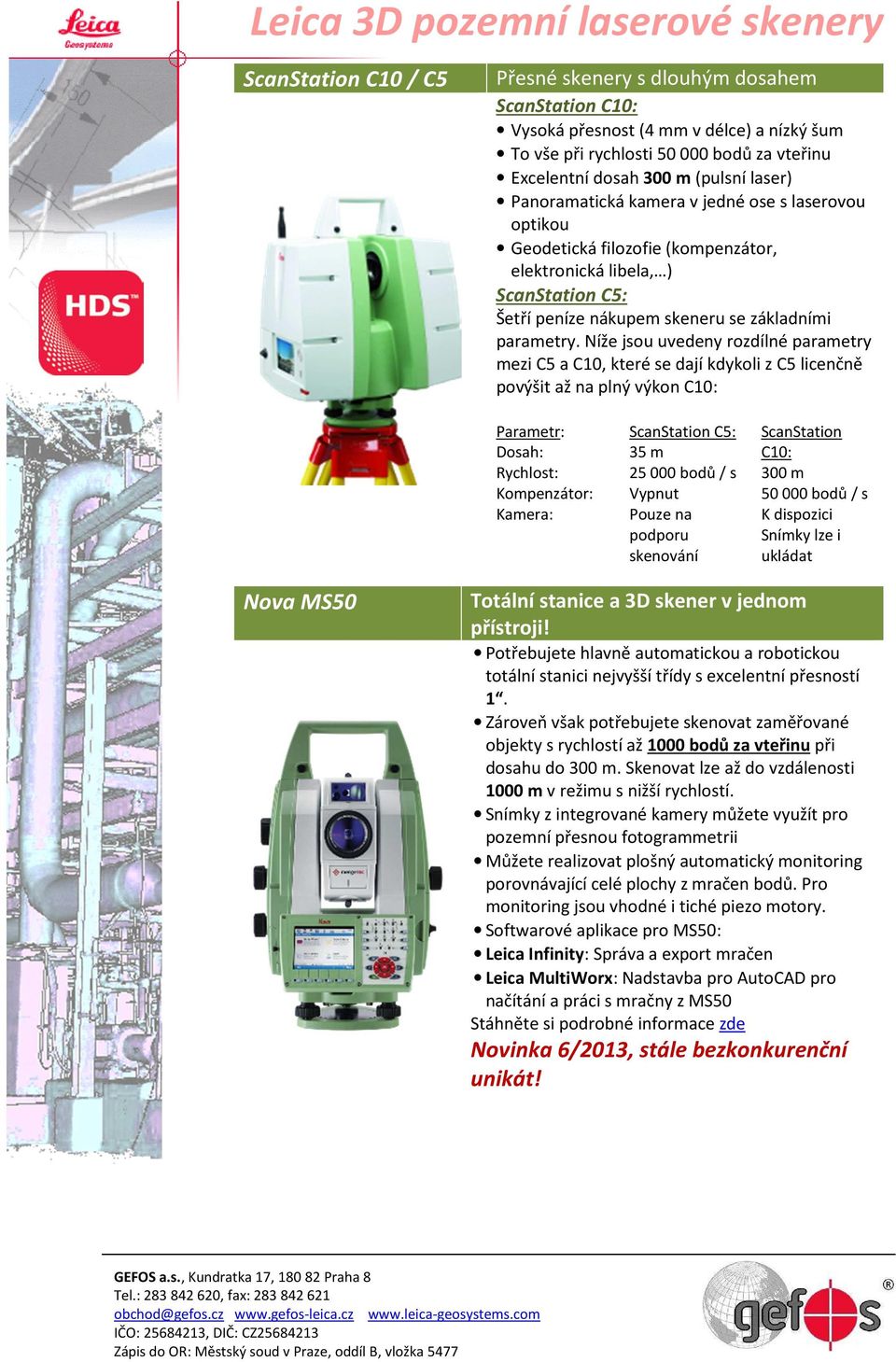

2 ScanStation C10 / C5 Přesné skenery s dlouhým dosahem ScanStation C10: Vysoká přesnost (4 mm v délce) a nízký šum To vše při rychlosti bodů za vteřinu Excelentní dosah 300 m (pulsní laser) Panoramatická kamera v jedné ose s laserovou optikou Geodetická filozofie (kompenzátor, elektronická libela, ) ScanStation C5: Šetří peníze nákupem skeneru se základními parametry. Níže jsou uvedeny rozdílné parametry mezi C5 a C10, které se dají kdykoli z C5 licenčně povýšit až na plný výkon C10: Parametr: Dosah: Rychlost: Kompenzátor: Kamera: ScanStation C5: 35 m bodů / s Vypnut Pouze na podporu skenování ScanStation C10: 300 m bodů / s K dispozici Snímky lze i ukládat Nova MS50 Totální stanice a 3D skener v jednom přístroji! Potřebujete hlavně automatickou a robotickou totální stanici nejvyšší třídy s excelentní přesností 1. Zároveň však potřebujete skenovat zaměřované objekty s rychlostí až 1000 bodů za vteřinu při dosahu do 300 m. Skenovat lze až do vzdálenosti 1000 m v režimu s nižší rychlostí. Snímky z integrované kamery můžete využít pro pozemní přesnou fotogrammetrii Můžete realizovat plošný automatický monitoring porovnávající celé plochy z mračen bodů. Pro monitoring jsou vhodné i tiché piezo motory. Softwarové aplikace pro MS50: Leica Infinity: Správa a export mračen Leica MultiWorx: Nadstavba pro AutoCAD pro načítání a práci s mračny z MS50 Stáhněte si podrobné informace zde Novinka 6/2013, stále bezkonkurenční unikát!

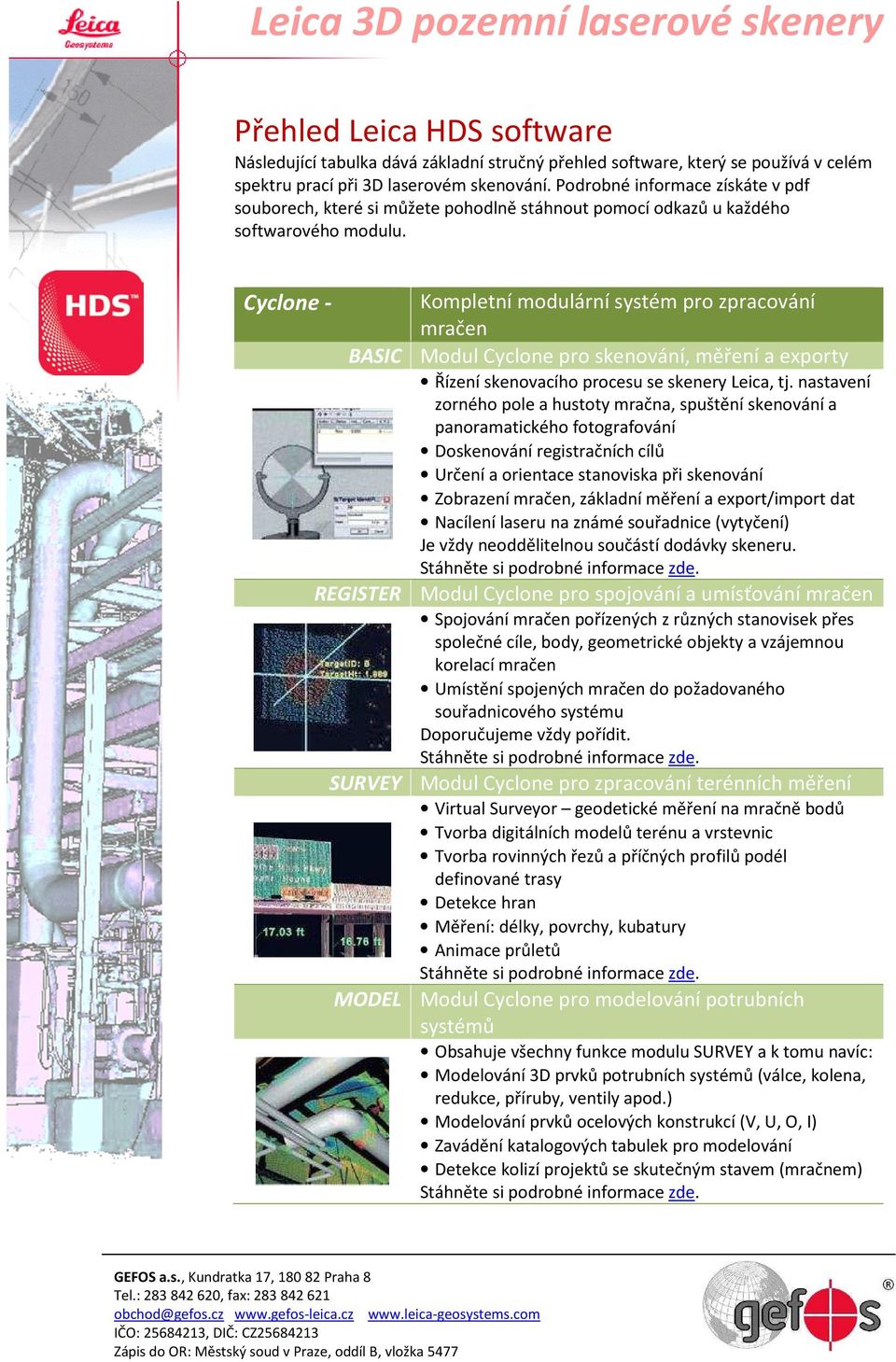

3 Přehled Leica HDS software Následující tabulka dává základní stručný přehled software, který se používá v celém spektru prací při 3D laserovém skenování. Podrobné informace získáte v pdf souborech, které si můžete pohodlně stáhnout pomocí odkazů u každého softwarového modulu. Cyclone - Kompletní modulární systém pro zpracování mračen BASIC Modul Cyclone pro skenování, měření a exporty Řízení skenovacího procesu se skenery Leica, tj. nastavení zorného pole a hustoty mračna, spuštění skenování a panoramatického fotografování Doskenování registračních cílů Určení a orientace stanoviska při skenování Zobrazení mračen, základní měření a export/import dat Nacílení laseru na známé souřadnice (vytyčení) Je vždy neoddělitelnou součástí dodávky skeneru. REGISTER Modul Cyclone pro spojování a umísťování mračen Spojování mračen pořízených z různých stanovisek přes společné cíle, body, geometrické objekty a vzájemnou korelací mračen Umístění spojených mračen do požadovaného souřadnicového systému Doporučujeme vždy pořídit. SURVEY Modul Cyclone pro zpracování terénních měření Virtual Surveyor geodetické měření na mračně bodů Tvorba digitálních modelů terénu a vrstevnic Tvorba rovinných řezů a příčných profilů podél definované trasy Detekce hran Měření: délky, povrchy, kubatury Animace průletů MODEL Modul Cyclone pro modelování potrubních systémů Obsahuje všechny funkce modulu SURVEY a k tomu navíc: Modelování 3D prvků potrubních systémů (válce, kolena, redukce, příruby, ventily apod.) Modelování prvků ocelových konstrukcí (V, U, O, I) Zavádění katalogových tabulek pro modelování Detekce kolizí projektů se skutečným stavem (mračnem)

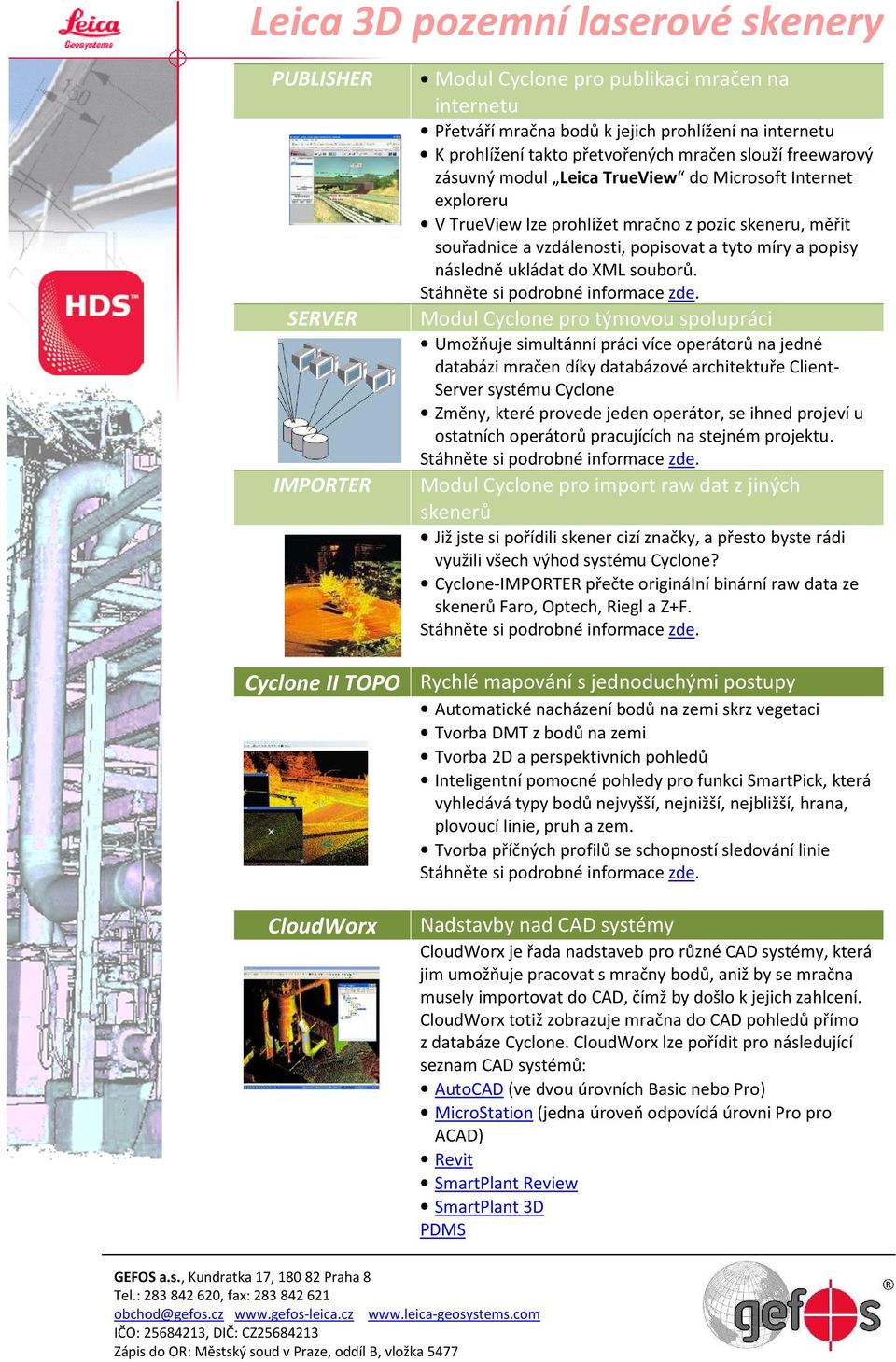

4 PUBLISHER SERVER IMPORTER Modul Cyclone pro publikaci mračen na internetu Přetváří mračna bodů k jejich prohlížení na internetu K prohlížení takto přetvořených mračen slouží freewarový zásuvný modul Leica TrueView do Microsoft Internet exploreru V TrueView lze prohlížet mračno z pozic skeneru, měřit souřadnice a vzdálenosti, popisovat a tyto míry a popisy následně ukládat do XML souborů. Modul Cyclone pro týmovou spolupráci Umožňuje simultánní práci více operátorů na jedné databázi mračen díky databázové architektuře Client- Server systému Cyclone Změny, které provede jeden operátor, se ihned projeví u ostatních operátorů pracujících na stejném projektu. Modul Cyclone pro import raw dat z jiných skenerů Již jste si pořídili skener cizí značky, a přesto byste rádi využili všech výhod systému Cyclone? Cyclone-IMPORTER přečte originální binární raw data ze skenerů Faro, Optech, Riegl a Z+F. Cyclone II TOPO Rychlé mapování s jednoduchými postupy Automatické nacházení bodů na zemi skrz vegetaci Tvorba DMT z bodů na zemi Tvorba 2D a perspektivních pohledů Inteligentní pomocné pohledy pro funkci SmartPick, která vyhledává typy bodů nejvyšší, nejnižší, nejbližší, hrana, plovoucí linie, pruh a zem. Tvorba příčných profilů se schopností sledování linie CloudWorx Nadstavby nad CAD systémy CloudWorx je řada nadstaveb pro různé CAD systémy, která jim umožňuje pracovat s mračny bodů, aniž by se mračna musely importovat do CAD, čímž by došlo k jejich zahlcení. CloudWorx totiž zobrazuje mračna do CAD pohledů přímo z databáze Cyclone. CloudWorx lze pořídit pro následující seznam CAD systémů: AutoCAD (ve dvou úrovních Basic nebo Pro) MicroStation (jedna úroveň odpovídá úrovni Pro pro ACAD) Revit SmartPlant Review SmartPlant 3D PDMS

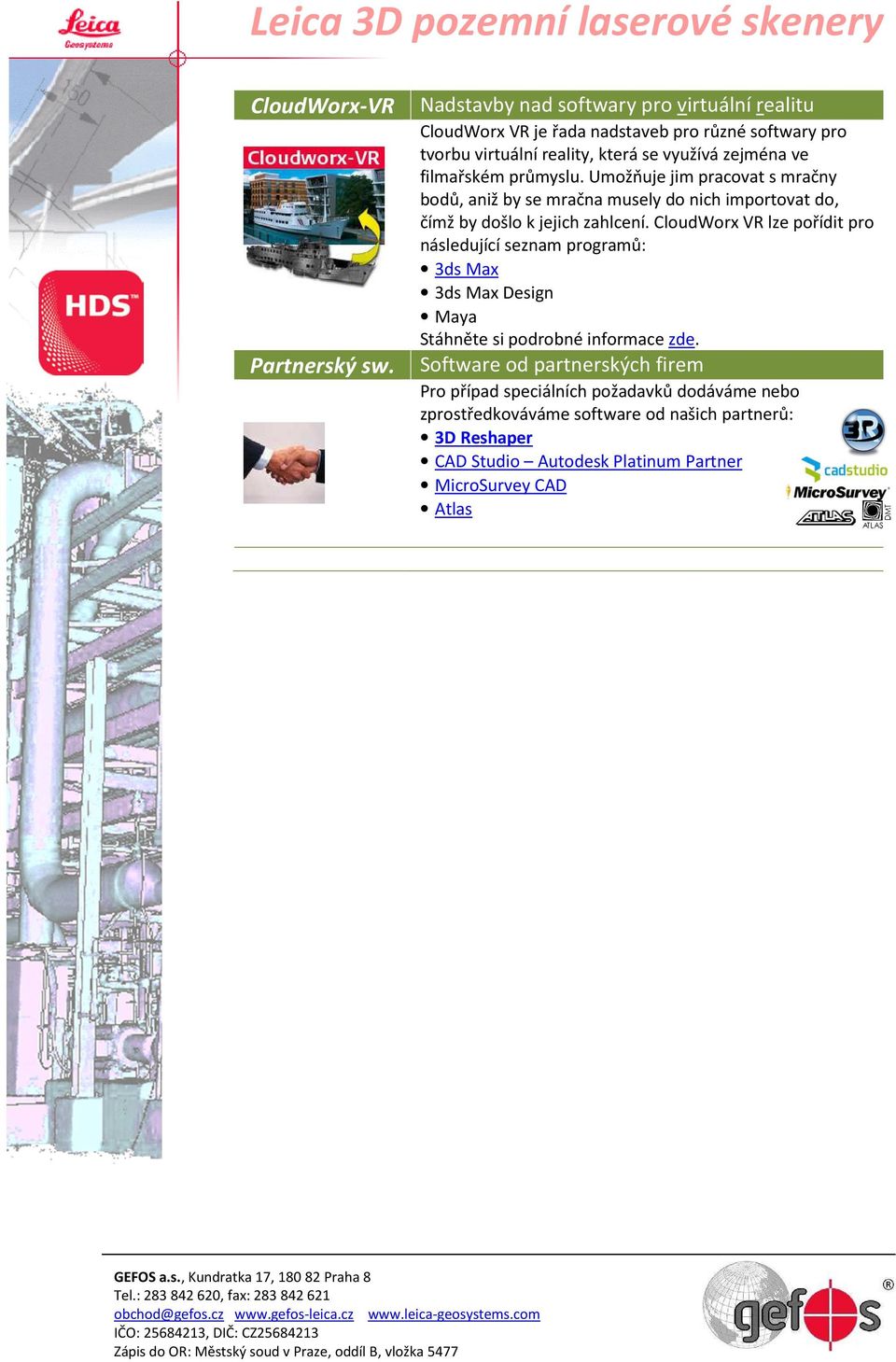

5 CloudWorx-VR Nadstavby nad softwary pro virtuální realitu CloudWorx VR je řada nadstaveb pro různé softwary pro tvorbu virtuální reality, která se využívá zejména ve filmařském průmyslu. Umožňuje jim pracovat s mračny bodů, aniž by se mračna musely do nich importovat do, čímž by došlo k jejich zahlcení. CloudWorx VR lze pořídit pro následující seznam programů: 3ds Max 3ds Max Design Maya Partnerský sw. Software od partnerských firem Pro případ speciálních požadavků dodáváme nebo zprostředkováváme software od našich partnerů: 3D Reshaper CAD Studio Autodesk Platinum Partner MicroSurvey CAD Atlas

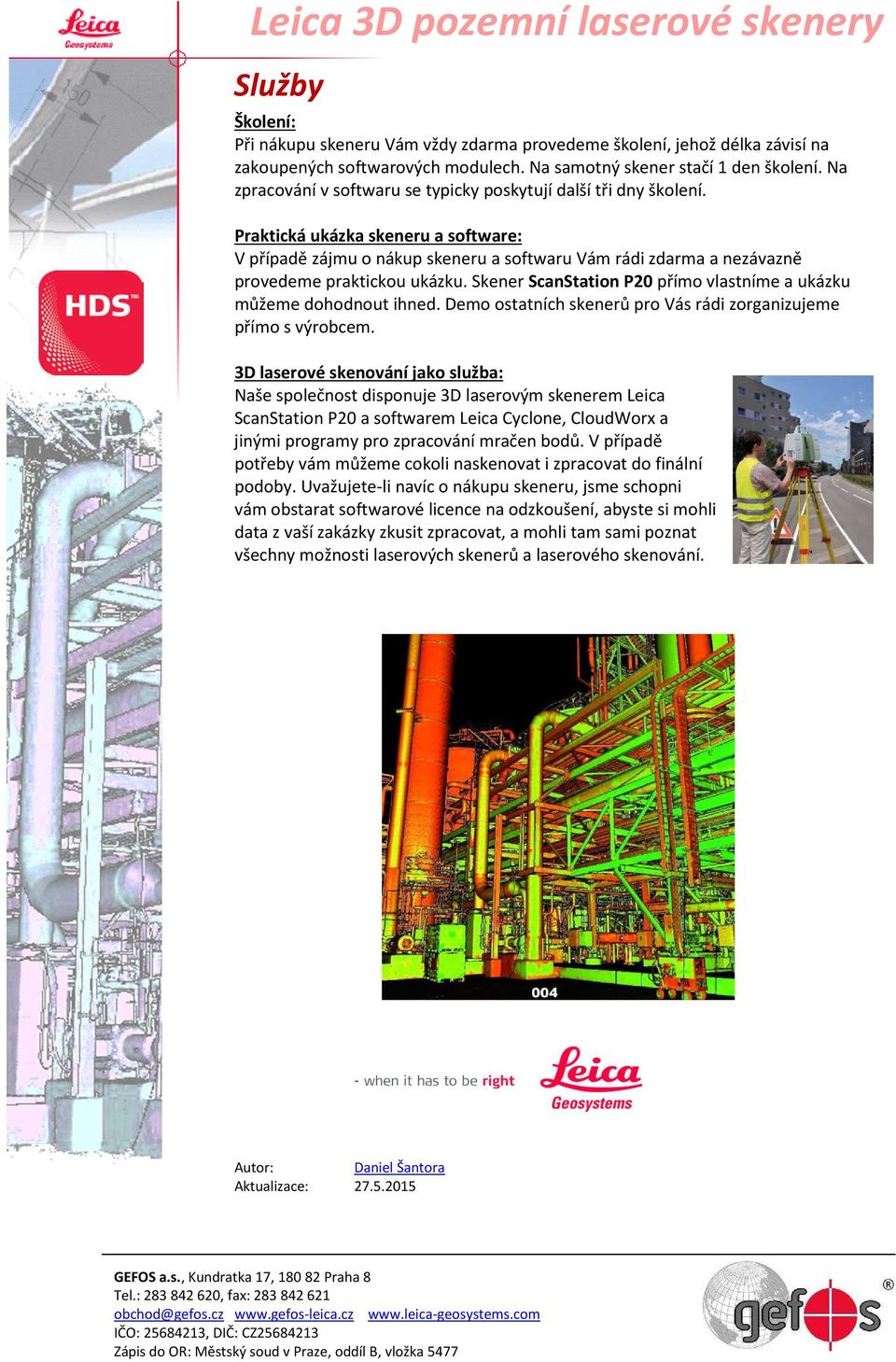

6 Služby Školení: Při nákupu skeneru Vám vždy zdarma provedeme školení, jehož délka závisí na zakoupených softwarových modulech. Na samotný skener stačí 1 den školení. Na zpracování v softwaru se typicky poskytují další tři dny školení. Praktická ukázka skeneru a software: V případě zájmu o nákup skeneru a softwaru Vám rádi zdarma a nezávazně provedeme praktickou ukázku. Skener ScanStation P20 přímo vlastníme a ukázku můžeme dohodnout ihned. Demo ostatních skenerů pro Vás rádi zorganizujeme přímo s výrobcem. 3D laserové skenování jako služba: Naše společnost disponuje 3D laserovým skenerem Leica ScanStation P20 a softwarem Leica Cyclone, CloudWorx a jinými programy pro zpracování mračen bodů. V případě potřeby vám můžeme cokoli naskenovat i zpracovat do finální podoby. Uvažujete-li navíc o nákupu skeneru, jsme schopni vám obstarat softwarové licence na odzkoušení, abyste si mohli data z vaší zakázky zkusit zpracovat, a mohli tam sami poznat všechny možnosti laserových skenerů a laserového skenování. Autor: Daniel Šantora Aktualizace:
