1 Ing. Věra Kadlečková AZ PROJEKT - V projektová a inženýrská kancelář Plynárenská Kolín IV tel , kadleckova@azproject.cz Stavebník : Stavba : OBEC BÝCHORY, BÝCHORY č.p. 57, KOLÍN SPOLKOVÝ DŮM Místo stavby : k.ú. BÝCHORY, poz. parc. č. 514 Přípojky k.ú. BÝCHORY, poz. parc. č. 471/2, st. parc. č. 69 Obecní úřad: Kraj: BÝCHORY STŘEDOČESKÝ PROJEKTOVÁ DOKUMENTACE PRO PROVÁDĚNÍ STAVBY (Ve smyslu přílohy č. 6 k vyhlášce č. 499/2006 Sb. v platném znění) A VYHLEDÁNÍ DODAVATELE D. Dokumentace stavebního objektu D TECHNIKA PROSTŘEDÍ STAVEB d) ZAŘÍZENÍ SILNOPROUDÉ ELEKTROTECHNIKY Technická zpráva Vypracoval: Ing. Zdeněk Evják V Kolíně, duben 2015 Vyhotovení č.:

parc. č. 69 Obecní úřad: Kraj: BÝCHORY STŘEDOČESKÝ PROJEKTOVÁ DOKUMENTACE PRO PROVÁDĚNÍ STAVBY (Ve smyslu přílohy č. 6 k vyhlášce č. 499/2006 Sb.

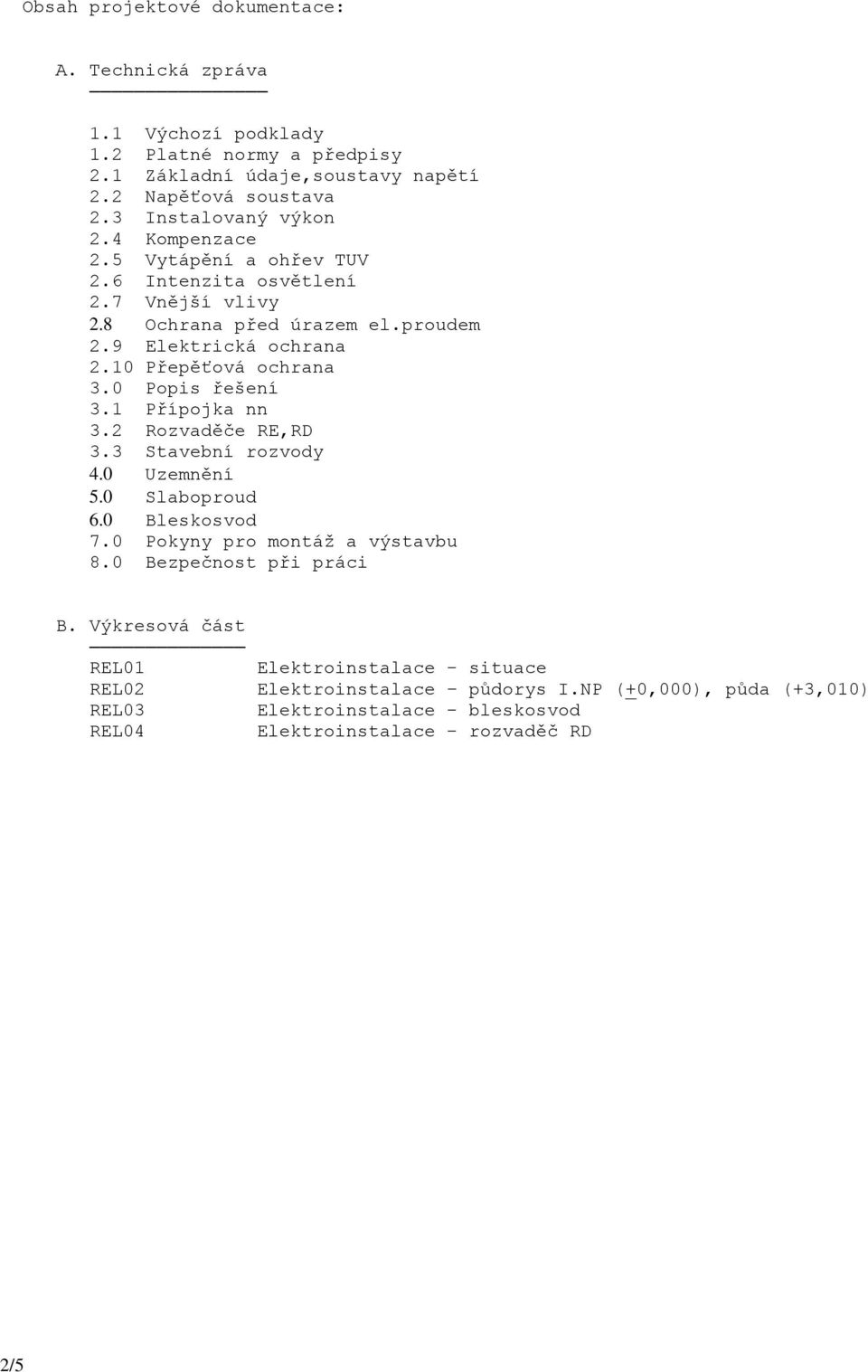

2 Obsah projektové dokumentace: A. Technická zpráva 1.1 Výchozí podklady 1.2 Platné normy a předpisy 2.1 Základní údaje,soustavy napětí 2.2 Napěťová soustava 2.3 Instalovaný výkon 2.4 Kompenzace 2.5 Vytápění a ohřev TUV 2.6 Intenzita osvětlení 2.7 Vnější vlivy 2.8 Ochrana před úrazem el.proudem 2.9 Elektrická ochrana 2.10 Přepěťová ochrana 3.0 Popis řešení 3.1 Přípojka nn 3.2 Rozvaděče RE,RD 3.3 Stavební rozvody 4.0 Uzemnění 5.0 Slaboproud 6.0 Bleskosvod 7.0 Pokyny pro montáž a výstavbu 8.0 Bezpečnost při práci B. Výkresová část REL01 Elektroinstalace - situace REL02 Elektroinstalace půdorys I.NP (+0,000), půda (+3,010) REL03 Elektroinstalace - bleskosvod REL04 Elektroinstalace - rozvaděč RD 2/5

10 Přepěťová ochrana 3.0 Popis řešení 3.1 Přípojka nn 3.2 Rozvaděče RE,RD 3.3 Stavební rozvody 4.0 Uzemnění 5.0 Slaboproud 6.0 Bleskosvod 7.0 Pokyny pro montáž a výstavbu 8.

3 A. TECHNICKÁ ZPRÁVA 1.1 Výchozí podklady Pro zpracování této projektové dokumentace bylo použito následujících podkladů: - Projektová dokumentace pro stavební povolení - Projekt stavební části - vypracoval AZ PROJECT spol. s r.o. - Místní šetření 1.2 Platné normy a předpisy Projektová dokumentace byla zpracována v souladu s platnými normami ČSN a ostatními předpisy na ně navazujícími. 2.1 Základní údaje, soustavy napětí 2.2 Napěťová soustava: 3 PEN AC 50Hz 400/230V/TN-C 3 PEN AC 50Hz 400/230V/TN-C-S Ovládací napětí : 1 PEN AC 50Hz 230V/TN-S 2.3 Instalovaný výkon: název Inst.výkon Pi [kw] a,osvětlení 2,0 b,el.sporák 8,0 c,ostatní spotřebiče 6,0 celkový instalovaný výkon Pi- 16,0kW předpokládána soudobost. 0,6 soudobý výkon Ps- 9,6kW výpočtový proud s blokováním Ivyp 16,8A pojistky přípojky 3x50 A jistič před elektroměrem 3x25 A 2.4 Kompenzace jalové energie Není součástí tohoto projektu. 2.5 Vytápění a ohřev TUV Objekt bude vytápěn pomocí plynového kotle řízeného termostatem v prostoru klubovny. Ohřev TUV je řešen ohřevem ze zásobníku plynového kotle. 2.6 Intenzita osvětlení Navrhovaná osvětlenost Em pro jednotlivé prostory je navržena dle ČSN EN a je uvedena v legendě ve výkresové dokumentaci. 2.7 Vnější vlivy - Prostory instalace el. zařízení obyčejné normální AA5 dle ČSN Umyvárny obyčejné normální, u umývadel a ve sprchových koutech zóny dle ČSN ed2 - Venkovní prostory instalace el. zařízení nebezpečné vliv AB8 dle ČSN Ochrana před úrazem el.proudem Ochrana základní bude provedena: - izolací dle ČSN ed2 - krytím dle ČSN ed2 Ochrana při poruše bude provedena: Ve všech prostorech budou neživé části chráněny dle ČSN ed2 ochranou automatickým odpojením od zdroje v síti TN-C-S a TN-S. Doplňková ochrana Jistící prvky pro zásuvky budou vybaveny proudovými chrániči s reziduálním proudem 30 ma. 3/5

s r.o. - Místní šetření 1.2 Platné normy a předpisy Projektová dokumentace byla zpracována v souladu s platnými normami ČSN a ostatními předpisy na ně navazujícími. 2.

4 V prostoru venkovním pospojováním dle ČSN ed2. V prostorech umyváren se provede ochranné pospojování dle ČSN ed2 a ČSN ed Elektrická ochrana El. vedení bude jištěno pojistkami a jističi proti přetížení a zkratu Přepěťová ochrana Je řešena dvojstupňová ochrana el. zařízení před přímým úderem blesku a přepětí vzniklém při indukci nebo vypínání. První a druhý stupeň bleskové a přepěťové ochrany je umístěn do rozvaděče RD. Třetí stupeň v připojených zásuvkách dle požadavku investora. 3.0 Popis řešení 3.1 Přípojka nn a rozvaděč RE Stávající kabel AYKY 3Bx bude před poz. parc. č. 514 odkopán, přerušen, naspojkován a zasmyčkován do nové hlavní přípojkové skříně SS100, která bude osazena do pilíře s elektroměrovým rozvaděčem RE na hranici pozemku. Z RE bude provedeno připojení domovního rozvaděče RD. 3.2 Rozvaděč RD Bude osazen vestavný rozvaděč s hl. vypínačem, přepěťovou ochranou 1. a 2. stupně, jističi pro napájení vývodů pro osvětlení, zásuvky, DT, EZS a STA. Všechny připojené zásuvky, budou chráněny proudovými chrániči s vybavovacím proudem 30 ma. Pod rozvaděčem RD se osadí HOP pro pospojování kovových a inženýrských sítí vstupujících do objektu. 3.4 Stavební rozvody Všechny rozvody budou vedeny pod omítkou nebo v sádrokartonových podhledech. Rozvody budou ukončeny v osvětlovacích tělesech nebo v zásuvkách. Ovládání osvětlení bude velkoplošnými vypínači. Pro el.instalaci budou použity měděné kabely s atestem proti šíření plamene. Spínače a zásuvky v umývárnách a u kuchyňské linky se osadí ve výši 1200 mm, ostatní zásuvky ve výšce 300 mm od podlahy. Osvětlení: Na chodbě, klubovně a spolkové místnosti budou použita zářivková svítidla s elektronickým předřadníkem. Ve spolkové místnosti budou doplněna bočními svítidly. Na chodbě, u východů z klubovny a ze spolkové místnosti budou osazeny akumulátorové bezúdržbové nouzové zdroje. V půdním prostoru se osadí plastová žárovková svítidla. Pro ovládání střešního okna se použije ovládací systém KMX100 sestávající se z motorové jednotky a dešťového senzoru. Vlastní ovládání střešního okna bude zajištěno dálkovým ovladačem. 4.0 Uzemnění Pod rozvaděčem RD bude umístěna HOP. Z HOP budou pospojeny všechny kovové části inženýrských sítí - voda, kovové potrubí plynu a přípojnice PEN rozvaděče RD. Kovové části a plynového kotle bude propojena drátem CY4z/ž. Dále je HOP napojena drátem FeZn10 na venkovní uzemnění, které bude společné s bleskosvodem a nepřekročí hodnotu 10 ohmů. 4/5

zařízení před přímým úderem blesku a přepětí vzniklém při indukci nebo vypínání. První a druhý stupeň bleskové a přepěťové ochrany je umístěn do rozvaděče RD.

5 5.0 Slaboproud Projekt řeší jen koncové body slaboproudých rozvodů, které budou vedeny paprskovitě v elektroinstalačních trubkách odděleně od silových rozvodů. Rozvod pro PC je veden bezdrátově pomocí WIFI sítě. 6.0 Bleskosvod Pro objekt spolkového domu bude použit hřebenový bleskosvod dle normy ČSN EN s třídou vnější ochrany LPS IV. Vnitřní ochrana je provedena pomocí ekvipotenciálního vyrovnání bleskového proudu a kombinace přepěťové ochrany. Hřebenová soustava bude tvořena vodičem AlMgSi8 s normovanými podpěrami a svorkami doplněna 3 jímači. Budou použity celkem 3 svody se 3 zkušebními svorkami. Vlastní uzemnění je tvořeno samostatným zemničem tvořeným páskem FeZn30/4, který bude umístěn do základového pasu a doplněn zemnícími tyčemi. 7.0 Pokyny pro montáž a výstavbu : Montážní práce na elektroinstalaci budou prováděny ve smyslu ČSN a platných elektrotechnických předpisů. Montáž a údržbu el. zařízení mohou provádět pracovníci s kvalifikací dle vyhl. č. 50/1978 Sb. Tato technická zpráva je nedílnou součástí projektové dokumentace. 8.0 Bezpečnost při práci: Při provádění montážních prací je nutné důsledně dodržovat ustanovení bezpečnostních předpisů a norem platných pro práce, pracovní a technologické postupy v konkrétních podmínkách navrhované výstavby. Upozornění pro investora! Do provozu lze uvést ve smyslu ČSN jen ta elektrická zařízení, která byla řádně odzkoušena a byla na ně vystavena zpráva o výchozí revizi dle postupů uvedené v ČSN /5

Vnitřní ochrana je provedena pomocí ekvipotenciálního vyrovnání bleskového proudu a kombinace přepěťové ochrany.
