5 Důležitá upozornění Bezpečnostní upozornění a varování 1 Návod k obsluze 1 Důležitá upozornění 1.1 Bezpečnostní upozornění a varování Bezpodmínečně dodržujte zde uvedená bezpečnostní upozornění a varování! Nebezpečí Upozorňuje na možné ohrožení, které může vést k těžkému poranění nebo k usmrcení osob. Varování Upozorňuje vás na možné ohrožení výrobkem, které může bez dostatečné prevence vést k těžkému poranění nebo dokonce k usmrcení osob. Tento symbol naleznete také jako varování před vznikem hmotných škod. Pozor Upozorňuje na možnou rizikovou situaci, která může vést k poškození výrobku nebo okolí. Upozornění Upozorňuje na způsob použití, např. při uvedení do provozu, a obsahuje další užitečné informace. Odkaz na dokumentaci Odkazuje na dokumentaci, např. návod k obsluze, katalogový list, nebo list technických údajů. Dodržení návodu k obsluze je podmínkou pro: bezporuchový provoz uplatnění nároků vyplývajících ze záruky Než začnete se zařízením pracovat, přečtěte si nejprve návod k obsluze! Návod k obsluze obsahuje důležité servisní pokyny. Uchovávejte jej proto v blízkosti přístroje. Návod k obsluze Obslužný terminál DOP11A 5

6 1 Důležitá upozornění Pokyny k terminologii 1.2 Pokyny k terminologii Obslužné terminály řady DOP11A (Drive Operator Panel) mohou prostřednictvím různých komunikačních cest současně komunikovat s frekvenčními měniči SEW a s vybranými řídicími jednotkami s programovatelnou pamětí (SPS). V tomto dokumentu jsou obě zařízení (SPS a měnič) pro zjednodušení označována jako kontroléry. 1.3 Použití v souladu s předpisy Obslužné terminály řady DOP11A jsou zařízení pro obsluhu a diagnostiku průmyslových a podnikových systémů. Uvedení do provozu (počátek provozu v souladu s předpisy) není možné, dokud není zajištěna shoda stroje se směrnicí o elektromagnetické kompatibilitě 89/336/EWG a shoda koncového produktu se směrnicí 98/37/EG (s ohledem na EN 60204). 1.4 Okolní prostředí Je zakázáno (pokud zařízení není pro dané podmínky výslovně určeno): Použití v explozivním prostředí. Použití v oblastech s výskytem škodlivých olejů, kyselin, plynů, par, prachu, záření apod. Seznam přípustných materiálů naleznete v příloze. Použití v nestacionárních aplikacích, u kterých vznikají mechanická chvění a rázová zatížení, která přesahují požadavky normy EN Bezpečnostní funkce Obslužné terminály řady DOP11A nesmí bez nadřazených bezpečnostních systémů plnit bezpečnostní funkce. Použijte nadřazené bezpečnostní systémy pro zajištění ochrany strojů a osob. 6 Návod k obsluze Obslužný terminál DOP11A

7 Důležitá upozornění Záruka Záruka Neodborná manipulace a jiná manipulace, která není v souladu s tímto návodem k obsluze, má vliv na vlastnosti výrobku. Vede proto ke ztrátě jakýchkoli nároků na záruku vůči firmě SEW-EURODRIVE GmbH & Co KG. 1.7 Názvy výrobků a obchodní značky Značky a názvy produktů uvedené v tomto návodu k obsluze jsou obchodní značky resp. registrované obchodní značky náležící majitelům těchto značek. 1.8 Demontáž a likvidace Úplnou nebo částečnou recyklaci obslužného terminálu je třeba provést podle příslušných platných předpisů. Dbejte prosím na to, že následující komponenty obsahují látky, které mohou představovat nebezpečí ohrožení zdraví a životního prostředí: lithiová baterie, elektrolytické kondenzátory a obrazovka. Návod k obsluze Obslužný terminál DOP11A 7

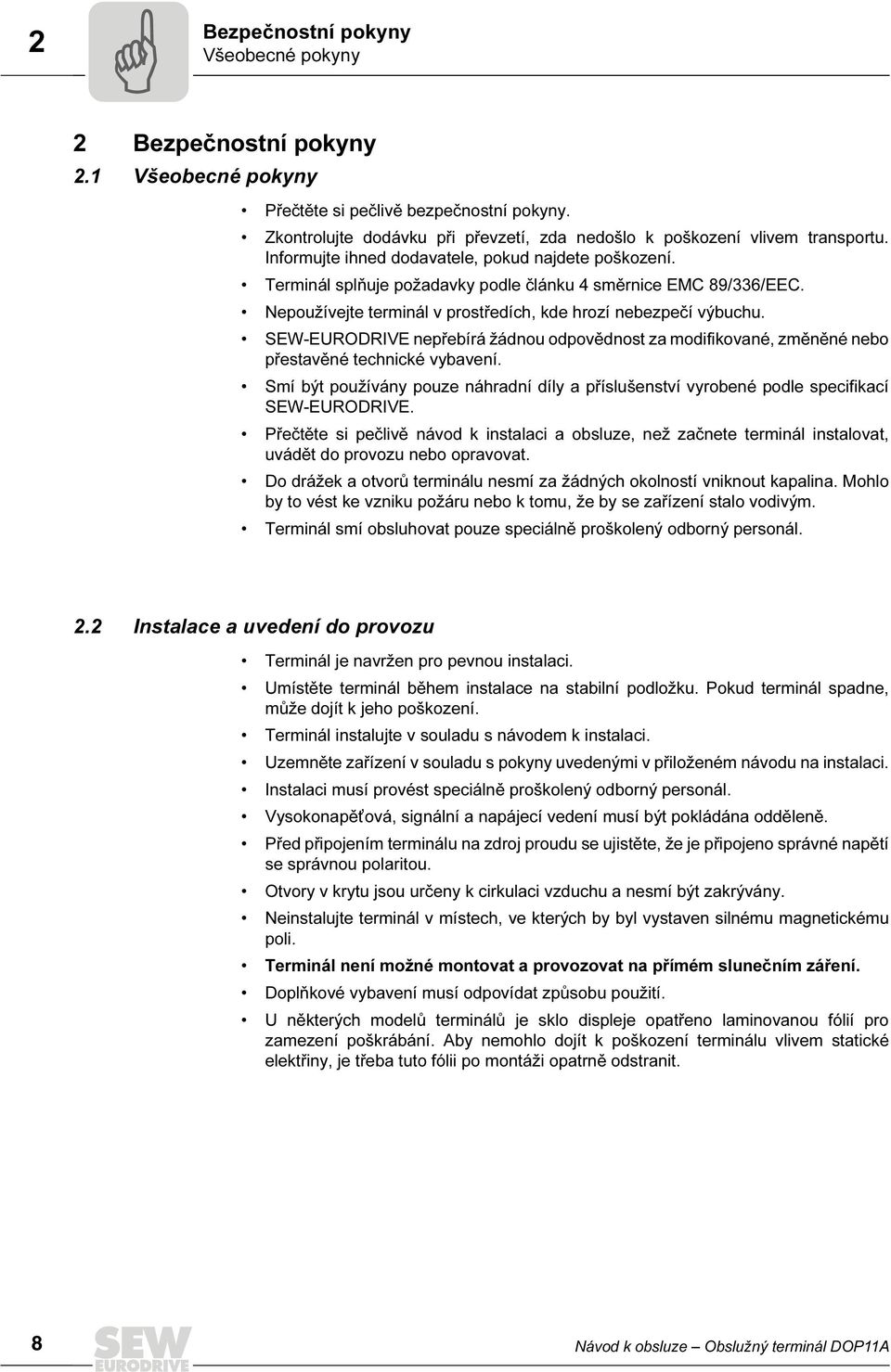

8 2 Bezpečnostní pokyny Všeobecné pokyny 2 Bezpečnostní pokyny 2.1 Všeobecné pokyny Přečtěte si pečlivě bezpečnostní pokyny. Zkontrolujte dodávku při převzetí, zda nedošlo k poškození vlivem transportu. Informujte ihned dodavatele, pokud najdete poškození. Terminál splňuje požadavky podle článku 4 směrnice EMC 89/336/EEC. Nepoužívejte terminál v prostředích, kde hrozí nebezpečí výbuchu. SEW-EURODRIVE nepřebírá žádnou odpovědnost za modifikované, změněné nebo přestavěné technické vybavení. Smí být používány pouze náhradní díly a příslušenství vyrobené podle specifikací SEW-EURODRIVE. Přečtěte si pečlivě návod k instalaci a obsluze, než začnete terminál instalovat, uvádět do provozu nebo opravovat. Do drážek a otvorů terminálu nesmí za žádných okolností vniknout kapalina. Mohlo by to vést ke vzniku požáru nebo k tomu, že by se zařízení stalo vodivým. Terminál smí obsluhovat pouze speciálně proškolený odborný personál. 2.2 Instalace a uvedení do provozu Terminál je navržen pro pevnou instalaci. Umístěte terminál během instalace na stabilní podložku. Pokud terminál spadne, může dojít k jeho poškození. Terminál instalujte v souladu s návodem k instalaci. Uzemněte zařízení v souladu s pokyny uvedenými v přiloženém návodu na instalaci. Instalaci musí provést speciálně proškolený odborný personál. Vysokonapět ová, signální a napájecí vedení musí být pokládána odděleně. Před připojením terminálu na zdroj proudu se ujistěte, že je připojeno správné napětí se správnou polaritou. Otvory v krytu jsou určeny k cirkulaci vzduchu a nesmí být zakrývány. Neinstalujte terminál v místech, ve kterých by byl vystaven silnému magnetickému poli. Terminál není možné montovat a provozovat na přímém slunečním záření. Doplňkové vybavení musí odpovídat způsobu použití. U některých modelů terminálů je sklo displeje opatřeno laminovanou fólií pro zamezení poškrábání. Aby nemohlo dojít k poškození terminálu vlivem statické elektřiny, je třeba tuto fólii po montáži opatrně odstranit. 8 Návod k obsluze Obslužný terminál DOP11A

9 Bezpečnostní pokyny Transport a uskladnění 2 Ochranná opatření a ochranná zařízení musí vyhovovat platným předpisům (např. EN nebo EN 50178). Nutné ochranné opatření: uzemnění přístroje Nutná ochranná zařízení: ochrana proti nadproudu 2.3 Transport a uskladnění Přezkoumejte dodávku ihned po jejím obdržení. Ujistěte se, zda nedošlo k případnému poškození při transportu. Toto poškození ihned oznamte společnosti zajišt ující transport. V případě poškození nesmí být obslužný terminál uveden do provozu. Pokud je to zapotřebí, použijte vhodné, dostatečně dimenzované transportní pomůcky. Nebezpečí vzniku škod kvůli chybnému skladování! Pokud nemá být obslužný terminál ihned nainstalován, uskladněte jej v suché bezprašné místnosti. 2.4 Pokyny k provozu Udržujte terminál stále čistý. Funkce nouzového zastavení a další bezpečnostní funkce nesmí být řízeny z terminálu. Dbejte na to, aby tlačítka, obrazovka atd. nepřišly do styku s ostrými předměty. Mějte na paměti, že je terminál připraven k provozu a registruje údaje zadávané přes klávesnici a dotykovou obrazovku i tehdy, pokud není v provozu osvětlení pozadí. 2.5 Servis a údržba Nároky vyplývající ze záruky jsou ošetřeny smlouvou. Obrazovku a přední stranu terminálu čistěte šetrným čisticím prostředkem a měkkým hadříkem. Opravy musí provést speciálně proškolený odborný personál. Návod k obsluze Obslužný terminál DOP11A 9

10 3 Informace o zařízení, montáž, hardware Úvod 3 Informace o zařízení, montáž, hardware 3.1 Úvod Požadavky v oblasti moderní průmyslové výroby neustále rostou. Současně roste zodpovědnost a rozsah činností, které musí vykonávat personál obsluhující stroje. Uživatel musí mít možnost získat snadno a rychle informace o stavu stroje a musí být schopen ihned flexibilně měnit nastavení. Řídicí funkce jsou stále obsáhlejší a pokročilejší. Tím je umožněno efektivní řízení komplikovaných procesů. Obslužné terminály garantují přehlednost a bezpečnost při komunikaci mezi člověkem a strojem i u vysoce komplexních výrobních procesů. Grafické obslužné terminály byly vyvinuty s cílem vyhovět požadavkům komunikace mezi člověkem a strojem při sledování a řízení procesů v nejrůznějších oblastech použití výrobní techniky. Terminál přitom usnadňuje práci obslužného personálu díky cílenému přizpůsobení na daný úkol. Díky této skutečnosti může uživatel i nadále používat známé pojmy a definice. V terminálu jsou projekty sestaveny jako strom menu nebo sekvence. Strom menu zahrnuje hlavní menu (např. s přehledným zobrazením) a řadu podmenu s detailními informacemi o příslušné oblasti. V případě regulace si uživatel zvolí menu, které se má zobrazit. Menu používaná v obslužných terminálech se označují jako bloky. Hlavní menu Recept Stav motoru Teplota Stav měniče 53717ACS 10 Návod k obsluze Obslužný terminál DOP11A

11 Informace o zařízení, montáž, hardware Úvod 3 Výchozí bod pro sekvenci tvoří hlavní menu. Zde uživatel vybere sekvenci, při které se bloky zobrazí v zadaném pořadí. Zpravidla probíhá řízení zobrazování bloků přes program v kontroléru. Hlavní menu Krok 1 Nastavení Krok 2 Krok 3 Krok 4 Konec programu 53719ACS Funkce obslužných terminálů umožňují grafické a textové znázornění procesů. Kromě toho jsou k dispozici další funkce: Správa alarmu Tisk Trendy Správa receptů Časové řízení Funkce se nevyznačují pouze snadným ovládáním, ale nabízejí rovněž cenové výhody oproti obvyklým řešením pomocí spínačů, indikačních kontrolek, časových relé, počitadel předvoleb a týdenních spínacích hodin. Obslužný terminál kromě toho zahrnuje funkce, které umožňují lepší využití elektroniky pohonu. Návod k obsluze Obslužný terminál DOP11A 11

12 3 Informace o zařízení, montáž, hardware Úvod Programování Obslužné terminály se programují pomocí PC se softwarem HMI-Builder AXX Obslužný terminál se vyznačuje z velké části objektově orientovaným způsobem práce. Programování je tedy založeno na objektu, kterému se přiřazuje funkce. Podle tohoto principu se definují všechny druhy signálů. Naprogramovaný projekt se ukládá v obslužném terminálu Připojení terminálu na frekvenční měniče SEW Připojení terminálu na kontrolér s sebou přináší četné výhody: uživatel nemusí na existujících kontrolérech provádět žádné změny; terminálem nejsou obsazeny vstupy ani výstupy kontroléru; je optimalizována přehlednost funkcí kontroléru, např. časové řízení a správa alarmů. 12 Návod k obsluze Obslužný terminál DOP11A

13 Informace o zařízení, montáž, hardware Úvod Zobrazení stavu a řízení Uživatel je již seznámen s indikačními kontrolkami a s analogovým a digitálním zobrazením stavu, nebot je tento způsob zobrazení v dnešní době používán v mnoha aplikacích. Platí to stejnou měrou pro ovládací prvky, jako jsou tlačítka, otočné spínače a přepínače. Náhrada těchto funkčních celků jediným terminálem umožňuje sloučení všech prvků pro zobrazení stavu a ovládacích prvků do jedné jednotky. Uživatel pak může jednoduchým způsobem zobrazit a ovlivnit parametry systému. Kromě toho je schopen zobrazit přehled všech signálů, které se týkají určitého objektu, např. čerpadla nebo pohonové jednotky. Tato vlastnost ještě více usnadňuje práci. Je to umožněno tím, že veškerá výměna informací probíhá přes tzv. bloky v terminálu. Může se přitom jednat o textové bloky, které zahrnují výhradně textové informace. Grafické bloky naproti tomu obsahují grafická zobrazení. Obslužné terminály jsou vybaveny funkčními tlačítky pro přímé řízení. Jednotlivým funkčním tlačítkům jsou přiřazeny určité příkazy. Na základě tohoto přiřazení může probíhat řízení. Při použití většího množství bloků se může uživatel pohybovat mezi různými bloky prostřednictvím příkazů pro skoky. Tímto způsobem je vytvořen strom menu a tedy strukturovaná aplikace. Návod k obsluze Obslužný terminál DOP11A 13

14 3 Informace o zařízení, montáž, hardware Úvod Instalace obslužného terminálu Aby bylo možné optimálně využít rozsah funkcí, měl by být terminál nainstalován v bezprostřední blízkosti pracovního místa. Uživatel má tak stále k dispozici všechny potřebné informace a může efektivně pracovat. Terminál je třeba namontovat do správné výšky, aby na něj uživatel bez problémů viděl a mohl ho dobře používat. Viditelnost obrazovky se řídí odstupem, výškou, úhlem, dopadem světla a výběrem barev. Sledování, řízení a údržbu je možné vykonávat dálkově, např. z jiného stanoviště v budově nebo z jiného místa. Komunikace může v takovém případě probíhat přes LAN (Local Area Network), internet nebo modem. U dlouhých výrobních linek s mnoha pracovními místy je možné vzájemně propojit více terminálů s jedním nebo několika kontroléry do sítě AXX 14 Návod k obsluze Obslužný terminál DOP11A

15 Informace o zařízení, montáž, hardware Úvod Kompaktní řešení Externí zařízení, jako snímače čárových kódů, vážicí zařízení, modemy atd. mohou být přes terminál spojeny s kontrolérem. Pro připojení zařízení je zapotřebí pouze rozhraní RS-232 a komunikační protokol ASCII. Data, která dorazí do terminálu, jsou ukládána v registrech. Připojení paralelně pracující jednotky je rovněž možné. Může se přitom jednat o další terminál nebo o PC se softwarem MOVITOOLS k programování měničů. Prostřednictvím terminálu je rovněž možné programovat kontrolér a komunikovat s ním. Při připojení SPS a měniče na terminál (dvojité ovladače v terminálu) může mezi zařízeními probíhat výměna dat (analogové a digitální signály). PLC protokol RS-485 MOVILINK 53758ACS Návod k obsluze Obslužný terminál DOP11A 15

16 3 Informace o zařízení, montáž, hardware Typové označení, typové štítky a obsah dodávky 3.2 Typové označení, typové štítky a obsah dodávky Příklad typového označení DOP 11A 10 Verze A Generace Provedení 10 = textový displej 2 x 20 znaků s funkčními klávesami 20 = grafický displej 240 x 64 bodů s funkčními klávesami 30 = dotyková obrazovka 320 x 240 bodů 40 = grafický displej 320 x 240 bodů s funkčními klávesami 50 = dotyková obrazovka 640 x 480 bodů Typ: DOP = Drive Operator Panel Obr. 1: Typové označení 53648ACS Příklad typového štítku Ze strany je na zařízení umístěn typový štítek. Obr. 2: Typový štítek zařízení 53030AXX Rozsah dodávky V dodávce jsou obsaženy: Obslužný terminál DOP11A Montážní materiál s montážní šablonou Návod k obsluze a pokyny pro montáž a instalaci Konektor Phoenix COMBICON pro DC 24 V, 5 mm, 3pólový (kromě DOP11A-50) 16 Návod k obsluze Obslužný terminál DOP11A

17 Informace o zařízení, montáž, hardware Konstrukce zařízení DOP11A Konstrukce zařízení DOP11A-10 Katalogové číslo: [1] [2] [4] [3] Obr. 3: DOP11A AXX [1] Displej [2] Funkční klávesy [3] Navigační klávesy [4] Numerické klávesy Textový displej LCD (monochromatický), 2 x 20 znaků s podsvětlením Napájecí napětí: DC 24 V, 200 ma 3 sériová rozhraní (RS-232 a RS-422/RS-485); možnost použít 2 současně Fóliová klávesnice IP65 s navigačními klávesami, blokem numerických znaků a 3 funkčními klávesami Pamět flash-eeprom 64 KByte Vnější rozměry 142 x 90 x 46,5 mm Návod k obsluze Obslužný terminál DOP11A 17

18 3 Informace o zařízení, montáž, hardware Konstrukce zařízení DOP11A Konstrukce zařízení DOP11A-20 Katalogové číslo: [1] [5] [2] [3] [6] [4] Obr. 4: DOP11A AXX [1] Kontrolky LED červené / zelené [2] Displej [3] Funkční klávesy [4] Navigační klávesy [5] Popisovací pole [6] Numerické klávesy Grafický displej LCD (monochromatický), 240 x 64 obrazových bodů s podsvětlením Napájecí napětí: DC 24 V, 450 ma 2 sériová rozhraní (RS-232 a RS-422); možnost použít 2 současně Fóliová klávesnice IP65 s navigačními klávesami, blokem numerických znaků a 8 funkčními klávesami 16 kontrolek LED (dvě barvy, červená / zelená) 1 rozšiřovací konektor Pamět flash-eeprom 400 KByte Vnější rozměry 214 x 194 x 75 mm 18 Návod k obsluze Obslužný terminál DOP11A

19 Informace o zařízení, montáž, hardware Konstrukce zařízení DOP11A Konstrukce zařízení DOP11A-30 Katalogové číslo: Obr. 5: DOP11A AXX Dotyková obrazovka ¼ VGA (256 barev, STN, 5,7"), 320 x 240 obrazových bodů s podsvětlením Napájecí napětí: DC 24 V, 450 ma 3 sériová rozhraní (RS-232, RS-422 a RS-485); možnost použít 2 současně IP65 Montáž v horizontální nebo vertikální poloze 1 rozšiřovací konektor Pamět flash-eeprom 400 KByte Vnější rozměry 200 x 150 x 74 mm Návod k obsluze Obslužný terminál DOP11A 19

20 3 Informace o zařízení, montáž, hardware Konstrukce zařízení DOP11A Konstrukce zařízení DOP11A-40 Katalogové číslo: [5] [1] [2] [6] [3] [5] [1] [4] Obr. 6: DOP11A AXX [1] Kontrolky LED červené / zelené [2] Navigační klávesy [3] Numerické klávesy [4] Displej [5] Funkční klávesy [6] Popisovací pole Grafický displej ¼ VGA (256 barev, STN, 5,7"), 320 x 240 obrazových bodů s podsvětlením Napájecí napětí: DC 24 V, 550 ma 2 sériová rozhraní (RS-232 a RS-422); možnost použít 2 současně Fóliová klávesnice IP65 s navigačními klávesami, blokem numerických znaků a 16 funkčními klávesami 16 kontrolek LED (dvě barvy, červená / zelená) 2 rozšiřovací konektory Pamět flash-eeprom 400 KByte Vnější rozměry 276 x 194 x 92,3 mm 20 Návod k obsluze Obslužný terminál DOP11A

21 Informace o zařízení, montáž, hardware Konstrukce zařízení DOP11A Konstrukce zařízení DOP11A-50 Katalogové číslo: Obr. 7: DOP11A AXX Dotyková obrazovka VGA, 640 x 480 obrazových bodů (256 barev, 10,4") s podsvětlením Napájecí napětí: AC V, 350 ma 2 sériová rozhraní (RS-232 a RS-422); možnost použít 2 současně IP65 2 rozšiřovací konektory Pamět flash-eeprom 1600 KByte 290 x 247 x 114 mm Návod k obsluze Obslužný terminál DOP11A 21

22 3 Informace o zařízení, montáž, hardware Příslušenství a doplňková zařízení 3.8 Příslušenství a doplňková zařízení Kabel k programování obslužného terminálu DOP11A a pro komunikaci mezi obslužným terminálem a zařízením MOVIDRIVE. PCS11A (Panel Cable Serial) Spojovací kabel mezi obslužným terminálem (RS-232, max. 57,6 kbit/s) a PC (RS-232) pro programování obslužného terminálu. Pevná délka 3 m PCS11A PCS21A (Panel Cable Serial) Komunikační kabel mezi obslužným terminálem (RS-485, max. 57,6 kbit/s) a frekvenčními měniči SEW (RS-485, RJ-10). Pevná délka 5 m PCS21A PCM11A (Panel Cable MPI) Komunikační kabel mezi obslužným terminálem (RS-232, max. 57,6 kbit/s) a řízením SIMATIC S7 přes MPI (max. 12 Mbit/s). Pevná délka 3 m PCM11A PCC11A (Panel Cable Converter) Komunikační kabel mezi obslužným terminálem (RS-422, max. 57,6 kbit/s) a převodníkem rozhraní UWS11A nebo USS21A (RS-232). Pro komunikaci s frekvenčními měniči SEW. Pevná délka 3 m PCC11A 22 Návod k obsluze Obslužný terminál DOP11A

23 Informace o zařízení, montáž, hardware Příslušenství a doplňková zařízení 3 PFE11A (Panel Fieldbus - ETHERNET) PFP11A (Panel Fieldbus PROFIBUS) Karta doplňkového zařízení ETHERNET TCP/IP (10 Mbit/s) Pro připojení obslužného terminálu DOP11A na počítačovou sít na straně uživatele. S použitím doplňkové karty ETHERNET jsou umožněny následující funkce: Provoz softwaru HMI-Builder k programování obslužných terminálů přes ETHERNET (rychlý upload a download projektů). Použití integrovaného webového serveru pro obsluhu a řízení obslužného terminálu přes Internet Explorer. Provoz softwaru MOVITOOLS přes ETHERNET a využití funkce Pass-through. Je zapotřebí doplňkový software pro převod komunikačního portu PC (Com 1 až Com 9) na ethernetovou IP adresu obslužného terminálu. Rozhraní PROFIBUS DP Pro připojení obslužného terminálu DOP11A na rozhraní průmyslové sběrnice PROFIBUS na straně uživatele. Obslužný terminál je v systému PROFIBUS zapojen jako slave a je propojen s mapou procesu řízení PLC. Vstupní/výstupní rozsah: bajtů Přenosová rychlost: 9,6 kbit/s...12 Mbit/s Identity code: 1002 Karta doplňkového zařízení PROFIBUS DP Možnost výměny dat mezi řízením a obslužným terminálem nezávislá na SPS. Přes sériové rozhraní je zároveň možná komunikace s komponentami techniky pohonu. UWS11A Převodník rozhraní pro montáž na profilovou lištu RS-232 RS X X1: RS X2: RS-232 UWS Návod k obsluze Obslužný terminál DOP11A 23

24 4 Instalace Pokyny pro instalaci základního přístroje 4 Instalace 4.1 Pokyny pro instalaci základního přístroje Při instalaci bezpodmínečně dodržujte bezpečnostní pokyny uvedené v kapitole 2! Oddělené kabelové kanály Silové kabely a signální kabely elektroniky veďte v oddělených kabelových kanálech Průřezy Napájecí napětí: Průřez podle vstupního jmenovitého proudu. Vedení elektroniky: 1 žíla na svorku 0, ,75 mm 2 (AWG ) 2 žíly na svorku 0, ,75 mm 2 (AWG ) Stínění a uzemnění Používejte pouze stíněné signální kabely. Stínění pokládejte nejkratší možnou cestou s plošným kontaktem na kostru po obou stranách. Aby nemohly vzniknout zemní smyčky, je možné konec stínění uzemnit přes odrušovací kondenzátor (220 nf / 50 V). U dvojitě odstíněného vedení uzemňujte vnější stínění na straně kontroléru a vnitřní stínění na druhém konci BXX Obr. 8: Příklady správného připojení stínění s kovovou objímkou (svorka stínění) nebo kovovým šroubením PG. 24 Návod k obsluze Obslužný terminál DOP11A

25 Instalace Instalace v souladu s UL 4 Pokládání vedení v uzemněných plechových kanálech nebo kovových trubkách může být použito také k odstínění. Výkonová a řídicí vedení by přitom měla být pokládána odděleně. Uzemnění zařízení se provádí pomocí konektoru pro napájení napětím 24 V nebo 240 V. 4.2 Instalace v souladu s UL Pro instalaci v souladu s nároky UL dbejte na dodržení následujících pokynů: Pro připojení používejte pouze měděné kabely s teplotním rozsahem 60 / 75 C. Elektrické připojení musí být provedeno podle metod popsaných v třídě 1, odstavec 2 (Article 501-4(b) podle National Electric Code NFPA70). Jako externí zdroj napětí DC 24 V používejte pouze vyzkoušené zařízení s omezeným výstupním napětím (U max = 30 V DC ) a výstupním proudem (I 8 A). Certifikace UL neplatí pro provoz v napět ových sítích s neuzemněným nulovým bodem (sítě IT). Návod k obsluze Obslužný terminál DOP11A 25

26 4 Instalace Připojení základního zařízení DOP11A-10 do zařízení DOP11A Připojení základního zařízení DOP11A-10 do zařízení DOP11A Napájecí napětí Při připojení dbejte na správnou polaritu. Pokud dojde k záměně, přístroj se poškodí. Ujistěte se, že obslužný terminál a kontrolér mají stejné elektrické uzemnění (referenční hodnota napětí). V opačném případě může docházet k chybám komunikace. DOP 11A-10, DOP11A-20 & DOP11A-40 DOP 11A-30 DOP 11A-50 Externí napájení DOP11A-10 až DOP11A-40 [1] Uzemnění [2] 0 V [3] +24 V [1] [2] [3] [3] [2] [1] 53031AXX [1] Externí napájení DOP11A-50 (AC V) 53630AXX 26 Návod k obsluze Obslužný terminál DOP11A

27 Instalace Připojení k PC Připojení k PC DOP11A PCS11A RS-232 RS-232 Obr. 9: Připojení k PC 53040AXX Programování obslužného terminálu se provádí pomocí programovacího softwaru HMI-Builder. K programování obslužného terminálu je zapotřebí komunikační kabel PCS11A. Přívod napětí musí být při propojení jednotek oddělený. Návod k obsluze Obslužný terminál DOP11A 27

28 4 Instalace Přípojka RS-485 (pouze DOP11A-10, DOP11A-20 od verze HW1.10 a DOP11A-30) 4.5 Přípojka RS-485 (pouze DOP11A-10, DOP11A-20 od verze HW1.10 a DOP11A-30) Pomocí rozhraní RS-485 je možné na jeden obslužný terminál připojit až 31 zařízení MOVIDRIVE. Připojení zařízení DOP11A na frekvenční měnič typu MOVIDRIVE přímo přes RS-485: DOP11A-10 přes 25pólový konektor Sub-D DOP11A-20 přes 25pólový konektor Sub-D (od verze HW1.10) DOP11A-30 přes zasouvací svorkovou lištu Phoenix Schéma zapojení rozhraní RS-485 DOP11A-30 RS-485 Obr. 10: Spojení přes RS AXX 28 Návod k obsluze Obslužný terminál DOP11A

29 Instalace Přípojka RS-485 (pouze DOP11A-10, DOP11A-20 od verze HW1.10 a DOP11A-30) 4 MOVITRAC MOVIDRIVE DOP11A-30 DGND RS485 - RS485 + X44 S1 ON OFF S2 Řídicí hlava /blokování regulátoru vpravo/stop vlevo/stop Uvolění/rychlé zastavení* n11/n21* n12/n22* Vztažná hodnota X13: DIØØ...DIØ5 Výstup - +24V Vztažný potenciál binárních signálů RS-485+ RS-485 X13: DIØØ DIØ1 DIØ2 DIØ3 DIØ4 DIØ5 DCOM ** VO24 DGND ST11 ST FSC11B..... X45 X46 HL Stínicí plech příp. stínicí svorka Obr. 11: Obsazení svorek DOP11A ACS MOVITRAC S1 S2 ON OFF X44 FSC11B MOVIDRIVE Řídicí hlava "/blokování regulátoru" vpravo/stop vlevo/stop Uvolění/rychlé zastavení* n11/n21* n12/n22* Vztažná hodnota X13: DIØØ...DIØ5 Výstup - +24V Vztažný potenciál binárních signálů RS-485+ RS-485 X13: DIØØ DIØ1 DIØ2 DIØ3 DIØ4 DIØ DCOM** VO24 DGND ST11 ST12 DOP11A-10, DOP11A-20 Propojka mezi piny 6 a 19, pro aktivaci ukončení sběrnice. RS-422 / RS pól. zdířka Sub-D 14 X45 X46 HL Stínicí plech příp. stínicí svorka Obr. 12: Obsazení konektorů zařízení DOP11A ACS Návod k obsluze Obslužný terminál DOP11A 29

30 4 Instalace Přípojka RS-485 (pouze DOP11A-10, DOP11A-20 od verze HW1.10 a DOP11A-30) Specifikace kabelu Používejte 2x dvoužilový, zkroucený a stíněný měděný kabel (kabel pro přenos dat stíněný měděným opletením). Kabel musí splňovat následující specifikace: průřez žíly 0,5... 0,75 mm 2 (AWG ) odpor vedení Ω při 1 MHz měrná kapacita 40 pf/m při 1 khz Vhodný je např. následující kabel: Fa Lappkabel, UNITRONIC BUS CAN, 2 x 2 x 0,5 mm 2. Pokládání stínění Stínění pokládejte oboustranně naplocho na stínicí svorku elektroniky kontroléru a na kryt 25pólového konektoru Sub-D obslužného terminálu. Konce stínění nespojujte s DGND! Délka vedení Přípustná celková délka vedení je 200 m. Zakončovací odpor V kontroléru a převodníku rozhraní UWS11A jsou pevně zabudovány dynamické zakončovací odpory. V tomto případě nepřipojujte žádné externí zakončovací odpory! Jestliže je obslužný terminál DOP11A-10 spojen s frekvenčními měniči přes RS-485, aktivujte v 25pólovém konektoru Sub-D zařízení DOP11A-10 zakončovací odpor (můstek mezi piny 6 a 19), pokud je obslužný terminál připojen jako první nebo poslední prvek. Mezi zařízeními, která jsou spojena s rozhraním RS-485, nesmí dojít k posunutí potenciálů. Zabraňte posunutí potenciálů vhodnými opatřeními, například spojením koster zařízení (GND) zvláštním vedením, propojením napájecího napětí (24 V) apod. 30 Návod k obsluze Obslužný terminál DOP11A

31 Instalace Přípojka RS-485 a PCS21A Přípojka RS-485 a PCS21A PCS21A 58774AXX Pokládání stínění Stínění pokládejte naplocho na stínicí svorku elektroniky kontroléru. V krytu 25pólového konektoru Sub-D jednotky PCS21A je stínění již zapojeno. V žádném případě nespojujte konce stínění s vedením DGND! Zakončovací odpor V kontroléru jsou pevně zabudovány dynamické zakončovací odpory. V žádném případě nepřipojujte externí zakončovací odpory! Zakončovací odpor je v 25pólovém konektoru Sub-D terminálu DOP11A již aktivován propojkou mezi piny 6 a 19. Mezi zařízeními, která jsou spojena s rozhraním RS-485, nesmí dojít k posunutí potenciálů. Zabraňte posunutí potenciálů vhodnými opatřeními, například spojením koster zařízení (GND) zvláštním vedením, propojením napájecího napětí (24 V) apod. Návod k obsluze Obslužný terminál DOP11A 31

32 4 Instalace Připojení RS-422 přes UWS11A 4.7 Připojení RS-422 přes UWS11A Připojení zařízení DOP11A na frekvenční měnič typu MOVIDRIVE přes UWS11A. PCC11A UWS11A RS-485 Obr. 13: Připojení přes sériové spojení (UWS11A) 58780AXX MOVITRAC S1 S2 ON OFF X44 MOVIDRIVE Řídicí hlava "/blokování regulátoru" vpravo/stop vlevo/stop Uvolění/rychlé zastavení* n11/n21* n12/n22* Vztažná hodnota X13: DIØØ...DIØ5 Výstup - +24V Vztažný potenciál binárních signálů RS-485+ RS-485 X13: DIØØ DIØ1 DIØ2 DIØ3 DIØ4 DIØ5 DCOM** VO24 DGND ST11 ST UWS11A X2: RS VDC GND RS+ RS- GND FSC11B UWS X45 X46 HL Stínicí plech příp. stínicí svorka Obr. 14: Obsazení svorek na UWS11A 58787ACS Připojení RS-485 Viz kapitola 4.5, "Připojení RS-485 (pouze DOP11A-10, DOP11A-20 od verze HW1.10 a DOP11A-30)" pro specifikaci kabelu. 32 Návod k obsluze Obslužný terminál DOP11A

33 Instalace Připojení doplňku PFE11A ETHERNET Připojení doplňku PFE11A ETHERNET Připojení terminálu DOP11A s doplňkovou kartou pro ETHERNET PFE11A (u DOP11A-10 není možné) k PC pro programování a dálkovou údržbu přes ETHERNET a TCP/IP. LAN Switch / Hub Uplink DOP11A PFE11A Obr. 15: Připojení doplňku PFE11A ETHERNET 58782AXX Rozšiřovací karta PFE11A je vybavena čtyřmi kontrolkami LED na čelní straně. Kontrolky LED mají následující funkce: Funkce Barva Popis SEL Žlutá Kontrolka svítí, pokud je kontakt mezi procesorem terminálu a přípojkou rozšiřovací karty. TxD Žlutá Kontrolka svítí při posílání dat přes ETHERNET. RxD Žlutá Kontrolka svítí při příjmu dat přes ETHERNET. LEVÁ Zelená Kontrolka svítí, pokud je ETHERNETOVÝ kabel (Twistedpair-Kabel) správně připojen. Návod k obsluze Obslužný terminál DOP11A 33

34 4 Instalace Připojení doplňkového zařízení PFP11A PROFIBUS-DP Specifikace kabelu Používejte standardní stíněný ethernetový kabel se stíněnými konektory RJ45 a kabel podle specifikace CAT5. Maximální délka kabelu činí 100 m. Vhodný je např. následující kabel: Fa. Lappkabel, UNITRONIC LAN UTP BS flexibilní 4 x 2 x 26 AWG Postup pro zjištění ETHERNETOVÉ adresy (MAC) doplňkové karty je popsán v kapitole 5.2, odstavec "Konfigurační režim (SETUP)". 4.9 Připojení doplňkového zařízení PFP11A PROFIBUS-DP Výměna dat mezi SPS a terminálem DOP11A přes PFP11A a PROFIBUS DP. (Viz kapitola 3.8 "Příslušenství a doplňková zařízení", popis zařízení PFP11A.) DOP11A SPS PFP11A PROFIBUS-DP Obr. 16: Připojení doplňkového zařízení PFP11A PROFIBUS DP 53043AXX 34 Návod k obsluze Obslužný terminál DOP11A

35 Instalace Připojení doplňkového zařízení PFP11A PROFIBUS-DP 4 1 ON Term MSB LSB Stn. no. 2 3 P R O F I PROCESS FIELD BUS B U S [1] [2] [3] [4] Obr. 17: Připojení doplňkového zařízení PFP11A PROFIBUS DP 53632AXX [1] 9pólová zásuvka Sub-D [2] Zakončovací odpor sběrnice PROFIBUS Pokud se panel nachází na začátku nebo na konci segmentu PROFIBUS a k panelu vede pouze jeden kabel PROFIBUS, je třeba buď aktivovat zakončovací odpor v konektoru (pokud je k dispozici), nebo přepnout přepínač na kartě PFP11A do polohy "On". V žádném případě však neaktivujte současně oba zakončovací odpory, v konektoru a na kartě! [3] Kontrolky LED na rozšiřující kartě mají následující funkce: 1:ERR Červená Znázorňuje chyby konfigurace nebo komunikace. Kontrolka LED svítí až do nakonfigurování jednotky červeně a signalizuje překročení času. 2:PWR Zelená Znázorňuje napájení napětím DC 5 V. 3:DIA Zelená Znázorňuje diagnostickou chybu v síti PROFIBUS. Není využívána samotným terminálem. [4] Nastavení adresy stanice PROFIBUS se provádí pomocí dvou otočných přepínačů. Typové soubory GSD potřebné ke konfiguraci sběrnice PROFIBUS naleznete na datovém nosiči se softwarem HMI-Builder nebo na adrese v sekci "Software" Specifikace kabelu Použijte dvoužilový, zakroucený a stíněný měděný kabel, typ vedení A podle specifikace PROFIBUS, v souladu s normou EN (V2). Vhodný je např. následující kabel: Fa Lappkabel, UNITRONIC BUS L2/F.I.P. Návod k obsluze Obslužný terminál DOP11A 35

36 4 Instalace Připojení na zařízení Siemens S7 přes MPI a PCM11A 4.10 Připojení na zařízení Siemens S7 přes MPI a PCM11A DOP11A PCM11A SIMATIC S7 MPI RS-232 Obr. 18: Připojení na zařízení Siemens S7 přes MPI a PCM11A 53044AXX 36 Návod k obsluze Obslužný terminál DOP11A

37 Uvedení do provozu Všeobecné pokyny pro uvedení do provozu I Uvedení do provozu Při uvedení do provozu bezpodmínečně dbejte na dodržení bezpečnostních pokynů! 5.1 Všeobecné pokyny pro uvedení do provozu Předpokladem pro úspěšné uvedení do provozu je správné elektrické připojení obslužného terminálu. Funkce popsané v této kapitole slouží k nahrání již připraveného projektu do obslužného terminálu a k navázání potřebné komunikace zařízení. Obslužné terminály DOP11A nesmí být používány jako bezpečnostní zařízení pro průmyslové aplikace. Používejte kontrolní systémy nebo mechanická ochranná zařízení, abyste předešli možným hmotným škodám a zraněním osob. 5.2 Přípravné práce a pomůcky Překontrolujte instalaci. Pomocí vhodných opatření zabraňte neúmyslnému rozběhu motoru přes připojený frekvenční měnič. Vytáhněte vstup elektroniky X13.0/blokování regulátoru na měniči MOVIDRIVE nebo odpojte sít ové napětí (pomocné napětí 24 V musí zůstat připojené) Vytáhněte svorky "Chod vpravo" a "Uvolnění" u měniče MOVITRAC 07 Dále je třeba podle příslušné aplikace provést dodatečná bezpečnostní opatření pro vyloučení ohrožení osob a strojů. Propojte obslužný terminál pomocí příslušného kabelu s měničem MOVIDRIVE nebo MOVITRAC 07. PCC11A UWS11A RS Obr. 19: Spojení obslužného terminálu se zařízením MOVIDRIVE MDX60B/61B 53288AXX Návod k obsluze Obslužný terminál DOP11A 37

38 5 I 0 Uvedení do provozu Přípravné práce a pomůcky Spojte obslužný terminál pomocí programovacího kabelu PCS11A (RS-232) s počítačem. Obslužný terminál a PC musí být přitom bez napětí, jinak mohou nastat nedefinované stavy. Poté počítač zapněte a nainstalujte konfigurační program HMI-Builder (pokud není již nainstalován) a spust te jej. DOP11A PCS11A RS-232 RS-232 Obr. 20: Spojení mezi PC a obslužným terminálem 53040AXX Připojte napájení (24 V) pro obslužný terminál a připojený frekvenční měnič. 38 Návod k obsluze Obslužný terminál DOP11A

39 Uvedení do provozu První zapnutí I První zapnutí Zařízení jsou dodávána bez nahraného projektu. Po prvním zapnutí hlásí zařízení s fóliovou klávesnicí (DOP11A-10, DOP11A-20 a DOP11A-40) následující informaci: 53253AXX Obr. 21: Úvodní displej zařízení DOP11A-10 v dodaném stavu Zařízení s fóliovou klávesnicí (DOP11A-10, DOP11A-20 a DOP11A-40) setrvávají v režimu [Edit] / [Transfer]. V následující kapitole jsou popsány jednotlivé funkce. Zařízení s dotykovou obrazovkou DOP11A-30 a DOP11A-50 hlásí, že nebyl nahrán žádný měnič nebo ovladač komunikace PLC. DOP11A-50 No driver OK Driver2: PLC1: PLC2: 53602AXX Obr. 22: Úvodní displej zařízení DOP11A-50 v dodaném stavu Návod k obsluze Obslužný terminál DOP11A 39

40 5 I 0 Uvedení do provozu Funkce terminálu 5.4 Funkce terminálu V této části jsou popsány jednotlivé provozní režimy terminálu, klávesnice a informační stránka terminálu Klávesnice terminálu MAIN LIST PREV ACK [1] [2] ABCD EFGH IJKL 4 5 MNOP QRST 1YZ!? 6UVWX /*= 2 C1 - C4 3<> () [3] [1] Integrované funkční klávesy (nejsou u DOP11A-10) [2] Kurzorové klávesy [3] Alfanumerické klávesy 52609AXX 40 Návod k obsluze Obslužný terminál DOP11A

41 Uvedení do provozu Funkce terminálu I 0 5 Alfanumerické klávesy Prostřednictvím alfanumerické klávesnice je možné v provozním režimu terminálu zadávat do dynamického textu a do číselných objektů následující znaky. 0-9 A-Z a-z!? < > ( ) + / * = º % # zvláštní národní znaky Prostřednictvím klávesnice terminálu DOP11A-10 není možné zadávat žádné znaky, nebot není vybavena alfanumerickými klávesami. Pro zadání číselné hodnoty stiskněte jednou příslušnou klávesu. Pro zadání velkých písmen (A-Z) stiskněte dvakrát až pětkrát příslušnou klávesu. Pro zadání malých písmen (a-z) stiskněte příslušnou klávesu šestkrát až devětkrát. Časový interval mezi jednotlivými stisky je možné nastavit. Pokud v rámci nastaveného času nedojde ke stisku klávesy, posune se kurzor na další místo. Dvojnásobným až devítinásobným stiskem klávesy <2> (C1-C4) se vloží různé zvláštní národní znaky. Jsou tak k dispozici znaky, které nepatří do standardní znakové sady alfanumerické terminálové klávesnice. V softwaru HMI-Builder mohou být ve statickém textu používány všechny znaky zvolené znakové sady s výjimkou rezervovaných znaků. Pro zadání požadovaného znaku držte stisknutou kombinaci kláves <ALT>+<0> (nula) na číselné klávesnici PC a následně zadejte kód znaku. Výběr použité znakové sady probíhá v softwaru HMI-Builder. Rezervované znaky Znaky ASCII 0-32 (Hex 0-1F) a 127 jsou rezervovány pro interní funkce terminálu a nesmí být používány ani v projektech, ani v souborech terminálu. Slouží jako řídicí znaky. Kurzorové klávesy Pomocí kurzorových kláves můžete pohybovat kurzorem v menu nebo v dialogových oknech. Návod k obsluze Obslužný terminál DOP11A 41

42 5 I 0 Uvedení do provozu Funkce terminálu Integrované funkční klávesy Ne na všech terminálech jsou k dispozici všechny klávesy. Klávesa Popis Klávesa Enter Touto klávesou se potvrdí provedené nastavení a přejde se do následujícího řádku resp. do další úrovně. <PREV> Pomocí této klávesy se dostanete do předchozího bloku. <LIST> Pomocí této klávesy vyvoláte seznam alarmů. <ACK> Pomocí této klávesy potvrdíte alarm v seznamu alarmů. <MAIN> Pomocí této klávesy přejdete do provozního režimu do bloku 0. < > Pomocí této klávesy smažete znak vlevo vedle kurzoru. Pokud je zobrazen hlavní blok (číslo bloku 0), klávesa <PREV> nefunguje, nebot dosažením hlavního bloku dojde ke smazání průběhu bloků. Kombinace kláves Terminál obsahuje kombinace kláves s následujícími funkcemi: Kombinace kláves < > <MAIN> < > <F1> < > <PREV> + Funkce Přepínání mezi SETUP a RUN. Držte tuto kombinaci kláves stisknutou při startu pro aktivaci režimu potřebného ke stažení systémového programu (viz kapitola 4, "Instalace"). Vyvolání informační stránky. Držte tuto kombinaci kláves stisknutou při startu pro aktivaci funkce autotestu. Funkce Obslužný terminál Sysload Autotest Přepínání mezi SETUP a RUN Diagnostická stránka + DOP11A-10 < > + <F1> < > + <ENTER> < > + + DOP11A-20 < > + <F1> < > + <MAIN> < > + <PREV> + DOP11A-40 < > + <F1> < > + <MAIN> < > + <PREV> 42 Návod k obsluze Obslužný terminál DOP11A

43 Uvedení do provozu Funkce terminálu I 0 5 Přepínač na terminálech DOP11A-30 adop11a-50 Pro vyvolání jednotlivých režimů u terminálů DOP11A-30 a DOP11A-50, musí být přerušen přívod proudu k terminálu. Přepněte proto otočný přepínač na boční resp. zadní straně terminálu do polohy podle následující tabulky. Poté znovu zapněte přívod proudu. Poloha přepínače Funkce 0 Provozní režim (RUN, normální provoz) 1 Sysload 2 Kalibrace dotyku 3 Kurzor 4 Konfigurační režim (SETUP) 5 Přenosový režim, TRANSFER 8 Aktivace funkce autotestu 9 Vymazání hodinové paměti Provozní režimy RUN a SETUP Terminál má dva provozní režimy. Konfigurační režim (SETUP): V tomto režimu se provádějí veškerá základní nastavení, jako např. výběr kontroléru a jazyk menu. Provozní režim (RUN): V tomto režimu se provádí aplikace. Transfer Zde se terminál ručně přepíná do přenosového režimu. Pokud se terminál nachází v přenosovém režimu, je možné přenášet projekty mezi programovacím softwarem a terminálem. Pomocí funkce Automatické přepnutí terminálu [RUN] / [TRANSFER] v programovacím softwaru přepne software terminál automaticky do přenosového režimu. Volba dvou provozních režimů Přepínání mezi RUN a SETUP Stiskněte současně klávesy < > a <MAIN>, pro přepnutí do konfiguračního režimu (SETUP). Poté stiskněte libovolnou klávesu, pokud je zobrazeno úvodní menu, čímž se vrátíte do konfiguračního režimu (SETUP). Pro opětovné přepnutí do provozního režimu (RUN) stiskněte < > a <MAIN>. U modelů DOP11A-30 a DOP11A-50 přepněte pro vyvolání konfiguračního režimu (Setup) přepínač na boční nebo zadní straně terminálu do polohy 4. Při normálním provozu uveďte přepínač do polohy 0. Návod k obsluze Obslužný terminál DOP11A 43

44 5 I 0 Uvedení do provozu Funkce terminálu Konfigurační režim (SETUP) V tomto odstavci jsou popsány funkce, které nemohou být prováděny pomocí softwaru HMI-Builder. Vymazání paměti Menu [Setup] terminálu obsahuje funkci [Erase Memory] (Vymazat pamět ). S její pomocí je možné vymazat aplikační pamět terminálu. Týká se to všech bloků a definic pro alarmy, časové kanály, funkční klávesy a systémové signály. Parametr Klávesa Enter <PREV> Popis Pamět se vymaže. Po vymazání se automaticky zobrazí konfigurační menu. Dojde k vyvolání předchozí úrovně bez vymazání paměti. Při vymazání paměti dojde ke ztrátě všech dat uložených v terminálu. Parametru pro výběr jazyka se to netýká. Všechny ostatní parametry se smažou nebo se vrátí do základního nastavení. Nastavení kontrastu Obslužný terminál Nastavení kontrastu DOP11A-10 Kontrast se nastavuje pomocí otočného regulátoru na zadní straně terminálu. DOP11A-20 Nastavení kontrastu se provádí v provozním režimu skokem na systémový blok 997. DOP11A-30 Stiskem funkční klávesy <+> se obrazovka zesvětlí. Stiskem funkční klávesy <-> se obrazovka ztmaví. Pro návrat do předchozí úrovně stiskněte <EXIT>. DOP11A-40 DOP11A-50 Intenzitu barev na obrazovce je možné regulovat přes datový registr a příkaz [DIM]. Tento příkaz je zanesen v programovacím softwaru pod položkou [Setup] / [System signals] v příkazovém řádku. Kontrast je ovlivněn okolní teplotou. Pokud byl terminál naprogramován v prostoru, jehož teplota se výrazně liší od teploty v místě instalace, je třeba cca po minutách provést nastavení kontrastu při skutečné teplotě okolí. Zjištění ethernetové MAC adresy: Ethernetová adresa doplňkové karty PFE11A je zobrazována v rámci konfiguračního režimu (SETUP). Kombinací kláves < > <MAIN> (DOP11A-20 a DOP11A-40) nebo přepnutím přepínače do polohy 4 (DOP11A-30 a DOP11A-50) přejdete do konfiguračního režimu. V položce menu [Expansion Cards - Slot 1 - PFE] se zobrazuje fyzická ETHERNETová adresa. 44 Návod k obsluze Obslužný terminál DOP11A

45 Uvedení do provozu Funkce terminálu I 0 5 Provozní režim (RUN) V provozním režimu se aplikace spouští. Při přechodu do provozního režimu se na obrazovce automaticky zobrazí blok 0. Na terminálu se pro označení a změnu hodnot v provozním režimu používá integrovaná klávesnice. Pokud mezi terminálem a kontrolérem dojde k chybě komunikace, zobrazí se na obrazovce chybové hlášení. Terminál se automaticky spustí při obnovení komunikace. Pokud při nastalé chybě komunikace zadáte kombinaci kláves I/O, dojde k jejímu uložení do vyrovnávací paměti terminálu a při obnovení komunikace bude přenesena na kontrolér. Pro aktivaci funkce sledování mohou terminálové hodiny nepřetržitě zasílat data do registru v kontroléru. S touto sledovací funkcí může kontrolér rozpoznat, zda došlo k chybě komunikace. Kontrolér zkouší, zda byl registr aktualizován. Pokud tomu tak není, může být v kontroléru aktivován alarm, který upozorňuje na chybu komunikace. Způsob fungování jednotlivých objektů a funkcí v provozním režimu je vysvětlen v souvislosti s popisem příslušných objektů a funkcí Nastavení hodin reálného času Hodiny reálného času terminálu se nastavují v menu [Setup] pod položkou [Date/Time] (Datum/čas). Vyberte položku [Set terminal clock] (Nastavení hodin terminálu). Poté se zobrazí datum a čas. Stiskněte <SET>, pro provedení změny nastavení. Zadejte požadované hodnoty. V režimu změn pohybujte kurzorem pomocí kurzorových kláves. Stiskněte <NEXT> před stisknutím klávesy Enter pro návrat do předchozího menu nebo pro přerušení nastavení. Hodiny reálného času je možné nastavit rovněž v provozním režimu prostřednictvím přesouvatelného objektu hodin, nebo při přenosu projektu z PC do terminálu. Příslušným příkazem je možné prostřednictvím digitálního signálu zobrazit, kdy je třeba vyměnit baterii v hodinách reálného času. Návod k obsluze Obslužný terminál DOP11A 45

46 5 I 0 Uvedení do provozu Funkce terminálu Informační stránka V terminálu je naprogramována informační stránka. Tato stránka se vyvolá současným stisknutím kláves < > a <PREV> v provozním režimu. Pro zobrazení informační stránky je možné rovněž použít resp. naprogramovat některou funkční nebo dotykovou klávesu. V horní části informační stránky se zobrazuje aktuální terminál, verze systémového programu a verze hardwaru. Parametr Popis STARTS Počet spuštění terminálu RUN Počet provozních hodin terminálu CFL Počet hodin, během kterých bylo aktivováno podsvícení 32 C MIN: 21 MAX: 38 Aktuální provozní teplota, nejnižší a nejvyšší naměřená teplota (příklad) DYNAMIC MEMORY Volná pamět RAM (operační pamět ) v bajtech FLASH MEM PROJ Volná pamět flash (projektová pamět ) v bajtech FLASH MEM BACK Rezervováno FLASH CACHEHITS Procenta úspěšného přiřazení bloků do cache v souborovém systému FLASH ALLOCS Maximální procentuální podíl použitých resp. aktivních přiřazení na každý blok v systému souborů DRIVER 1 Aktuální ovladač a aktuální verze ovladače DIGITAL I/Os Počet digitálních signálů spojených s kontrolérem 1, které jsou kontinuálně sledovány (STATIC), resp. počet v aktuálním bloku (MONITOR) ANALOG I/Os Počet analogových signálů spojených s kontrolérem 1, které jsou kontinuálně sledovány (STATIC), resp. počet v aktuálním bloku (MONITOR) I/O POLL Čas v ms mezi dvěma odečty téhož signálu v kontroléru 1 PKTS Počet signálů v každém balíku, který se přenese mezi terminálem a kontrolérem 1 TOUT1 Počet timeoutů při komunikaci s kontrolérem 1 CSUM1 Počet chyb zkušebních součtů při komunikaci s kontrolérem 1 BYER Počet chybových bajtů v komunikaci DRIVER 2 Aktuální ovladač a aktuální verze ovladače Parametry pro driver 2 (ovladač 2) se zobrazují pouze tehdy, pokud je v projektu definován kontrolér 2. DIGITAL I/Os Počet digitálních signálů spojených s kontrolérem 2, které jsou kontinuálně sledovány (STATIC), resp. počet v aktuálním bloku (MONITOR) ANALOG I/Os Počet analogových signálů spojených s kontrolérem 2, které jsou kontinuálně sledovány (STATIC), resp. počet v aktuálním bloku (MONITOR) I/O POLL Čas v ms mezi dvěma odečty téhož signálu v kontroléru 2 PKTS Počet signálů v každém balíku, který se přenese mezi terminálem a kontrolérem 2 TOUT2 Počet timeoutů v komunikaci s kontrolérem 2 CSUM2 Počet chyb zkušebních součtů při komunikaci s kontrolérem 2 1 / 2 / 3 Aktuální port pro FRAME, OVERRUN a PARITY 1=port RS-422, 2=port RS-232 a 3=port RS-485 FRAME Počet rámcových chyb na příslušném portu OVERRUN Počet chyb přetečením na příslušném portu PARITY Počet chyb parity na příslušném portu 46 Návod k obsluze Obslužný terminál DOP11A

47 Uvedení do provozu Funkce terminálu I Funkce joysticku Platí pouze u DOP11A-20 a DOP11A-40. Tato funkce umožňuje použití kurzorových kláves jako funkčních kláves. V příkazovém řádku v okně [System signals] (Systémové signály) zadejte příkaz "AK" a adresu. Příklad: "AKM100" (příkaz AK a pamět ový řádek M100). Obr. 23: Systémové signály 53107AEN Pamět ová buňka M100 funguje jako aktivační signál a čtyři následující pamět ové buňky mají funkce podle následujícího řídicího bloku. Pamět ová buňka Mn0 Mn1 Mn2 Mn3 Mn4 Popis Aktivní = funkce joysticku Neaktivní = normální funkce ŠIPKA VLEVO ŠIPKA DOLŮ ŠIPKA NAHORU ŠIPKA VPRAVO Pokud je přítomen aktivační signál, aktivuje se při stisku kurzorové klávesy pamět ová buňka, která odpovídá stisknuté klávese. Jestliže je vyslán aktivační signál, kurzorové klávesy neplní svou normální funkci. Návod k obsluze Obslužný terminál DOP11A 47

48 5 I 0 Uvedení do provozu Funkce terminálu Příklad Následující příklad je možné použít pro přepínání mezi funkcí joysticku a normální funkcí. Proveďte následující kroky: Použijte ovladač DEMO. Zadejte text "AKM1" do [System signals] (Systémové signály) / [Commands] (Příkazy). Vytvořte textový blok. Vložte statický text "JOYSTICK". Vytvořte digitální objekt s následujícími nastaveními: Digitální signál: M1 Text 0: OFF Text 1: ON Aktivace zadání: ANO Vytvořte další čtyři digitální objekty pro sledování obsahu buněk M2, M3, M4 a M5. Podoba textového bloku podle příkladů nastavení: JOYSTICK # M2 # M3 # M4 # M5 # 48 Návod k obsluze Obslužný terminál DOP11A
