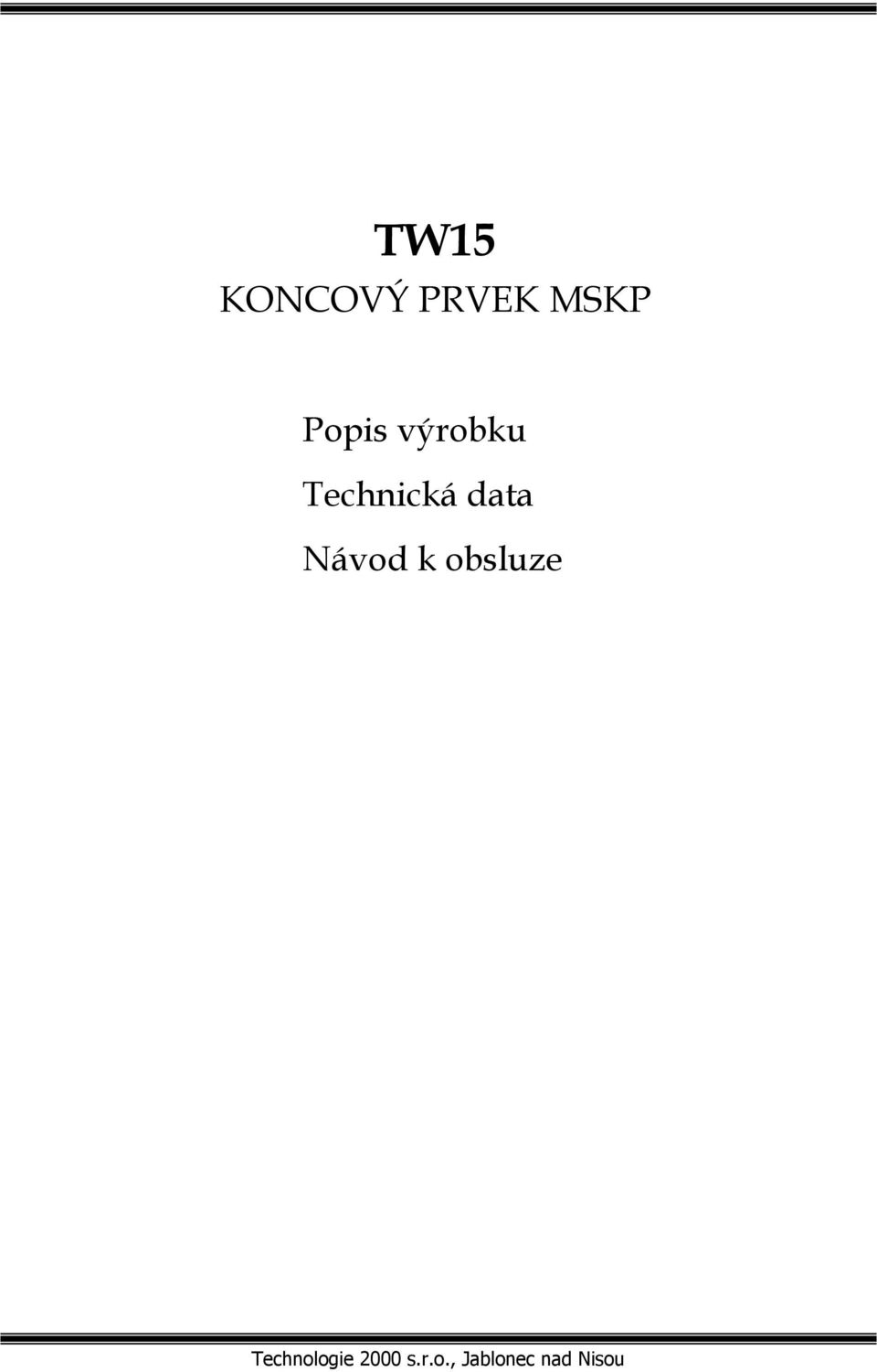

1 TW15 KONCOVÝ PRVEK MSKP Popis výrobku Technická data Návod k obsluze Technologie 2000 s.r.o., Jablonec nad Nisou

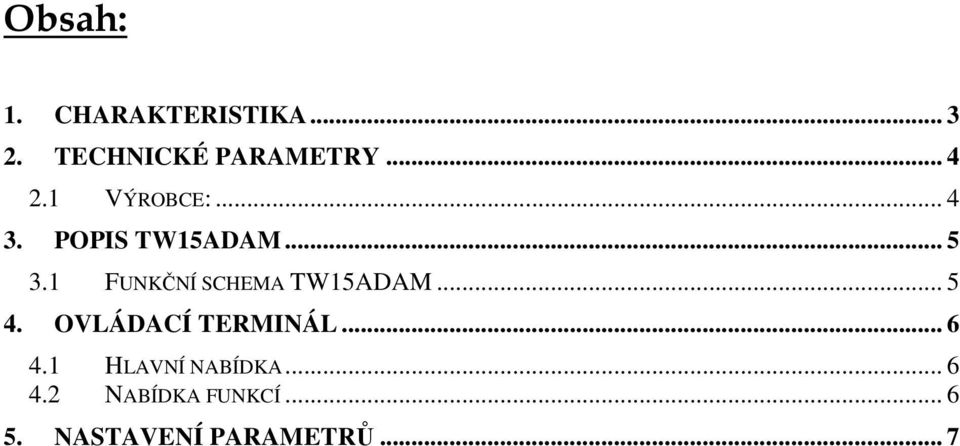

2 Obsah: 1. CHARAKTERISTIKA TECHNICKÉ PARAMETRY VÝROBCE: POPIS TW15ADAM FUNKČNÍ SCHEMA TW15ADAM OVLÁDACÍ TERMINÁL HLAVNÍ NABÍDKA NABÍDKA FUNKCÍ NASTAVENÍ PARAMETRŮ... 7

3 1. Charakteristika TW15 je koncové zařízení Monitorovacího Systému Koncových Prvků (MSKP) určené k dálkovému sběru informací o stavu koncových prvků zapojených do systému SSRN GŘ HZS ČR. Slouží především k získávání informací o stavu elektronických a elektrických (motorových) a sirén. Lze ho také použít k pořizování dat od jiných zařízení jako jsou měřící ústředny, čidla škodlivin a podobně. TW15 byl navržen na základě zkušeností z několikaletého provozu systému SSRN v ČR a byl pro tyto potřeby optimalizován. Je uložen v kompaktním kovovém pouzdru a je spojen s externí radiostanicí. S ostatními modulu komunikuje pomocí sběrnice CAN a sériového rozhranní RS232. TW15 byl primárně vyvinut pro MSKP 2. generace a tomu odpovídá i jeho koncepce. Z důvodů zpětné kompatability byla vytvořene varianta firmware označená TW15ADAM, která umožňuje použít TW15 jako koncový prvek MSKP 1.generace. Varianta ADAM má značně omezenu funkcionalitu, tak jak odpovídá systému MSKP 1.generace. TW15 je dodáván spolu se sirénovým přijímačem T12 se kterým je propojen sběrnicí CAN-Bus. Modul TW15ADAM obstarává pro sirénový přijímač T12 odesílání datagramů MSKP 1.generace. Z tohoto pohledu jde o transparentní zařízení, které přijímá požadavky po CAN- Bus a zajistí jejich vysílání. TW15ADAM sám neiniciuje žádné vysílání MSKP datagramů. Protože MSKP 1.generace je jednosměrný systém, tak TW15ADAM neprovádí příjem datagramů MSKP. Zařízení splňuje požadavky dané Zákonem o technických požadavcích na výrobky č. 22/1997 Sb. a Požadavky na koncové prvky varování připojované do jednotného systému varování a vyrozumění MV GŘ HZS ČR č.j /PO-2008 (dále jen: požadavky ). strana: 3

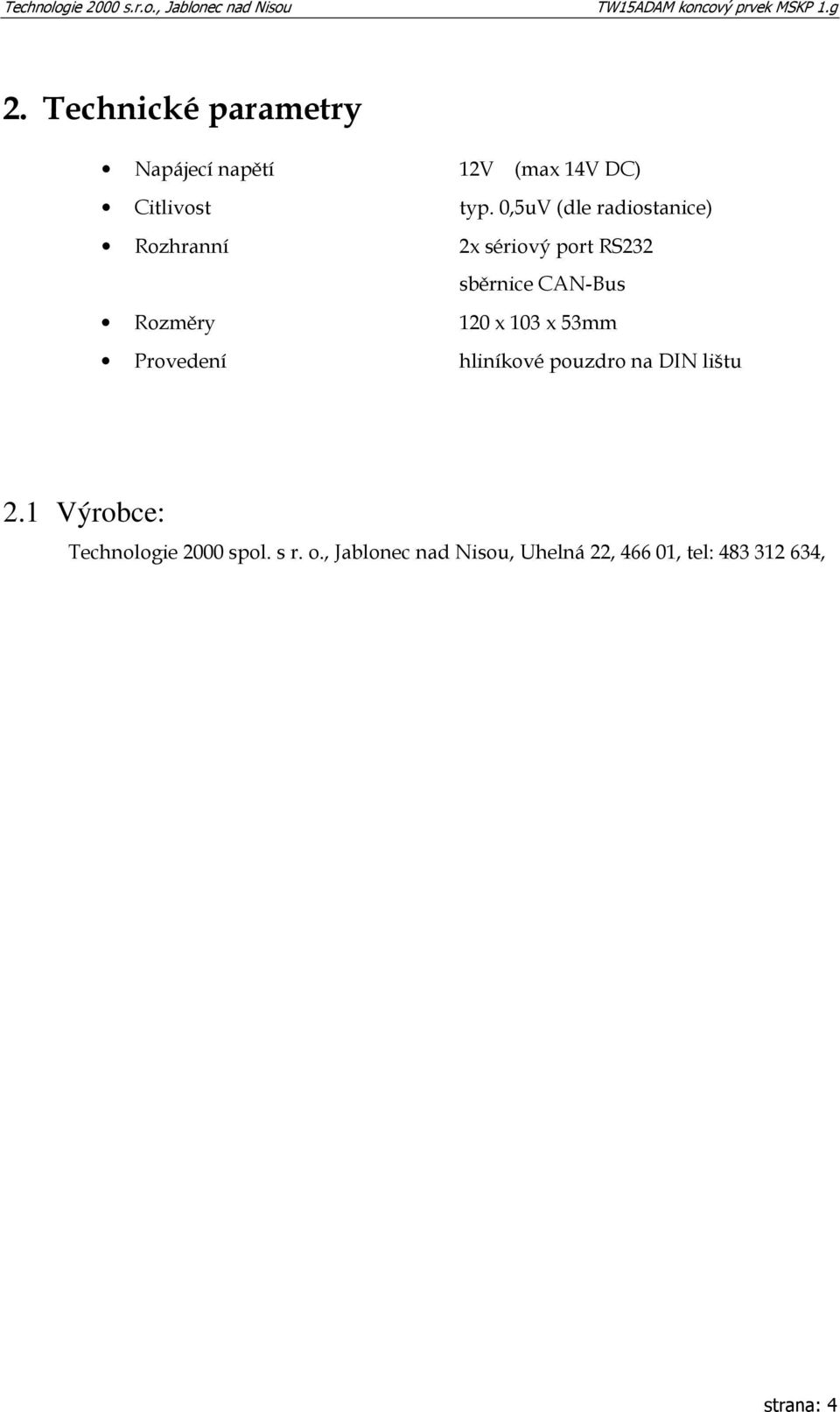

4 2. Technické parametry Napájecí napětí 12V (max 14V DC) Citlivost typ. 0,5uV (dle radiostanice) Rozhranní 2x sériový port RS232 sběrnice CAN-Bus Rozměry 120 x 103 x 53mm Provedení hliníkové pouzdro na DIN lištu 2.1 Výrobce: Technologie 2000 spol. s r. o., Jablonec nad Nisou, Uhelná 22, , tel: , strana: 4

5 3. Popis TW15ADAM Modul TW15ADAM lze z hlediska funkce rozdělit na části které zobrazuje následující schéma. Jádrem celého zařízení je mikroprocesor, který vyhodnocuje komunikaci na sběrnici CAN a zajišťuje odeslání datagramu v protokolu MSKP 1.generace do radiostanice. Kromě toho obsluhuje indikační prvky (LCD display) a klávesnici. 3.1 Funkční schema TW15ADAM sběrnice CAN Radiostanice Sirénový přijímač T12 (ve verzi ADAM pouze vysílač rádiového signálu) řídící blok sér.linka RS 232 PC / měřící ústředna LCD display a klávesnice strana: 5

6 4. Ovládací terminál Ovládání modulu TW15ADAM se provádí pomocí membránových tlačítek na klávesnici terminálu. Aktuální stav TW15ADAM se zobrazuje na LCD displeji. Klávesnice má šest funkčních kláves a tlačítko reset. Význam funkčních kláves se mění a je určen aktuálním stavem modulu. Tlačítko RESET vždy provede hardware reset řídícího procesoru přijímače, stejně jako při zapnutí. Po jeho stisknutí dojde k okamžitému přerušení a inicializaci, zcela bez ohledu na právě prováděnou činnost. To je třeba mít na paměti a tlačítko reset by se mělo používat pouze minimálně. Tlačítko STOP slouží především pro přerušení prováděné činosti. Pokud se pohybujete ve víceúrovňových nabídkách, slouží tlačítko STOP pro návrat do předcházející nabídky nebo přímo do hlavní nabídky. Tlačítko ENTER slouží pro potvrzení a provedení vybrané funkce. Tlačítka F1 F2 F3 F4 mají různý význam, který se zobrazuje na displeji vždy v jejich těsné blízkosti (tam kam ukazuje šipka tlačítka). 4.1 Hlavní nabídka V klidovém stavu modul TW15ADAM v hlavní nabídce. Na LCD displeji je v prvním řádku napsán název a číslo verze firmware. V druhém (stavovém) řádku se zobrazují informace o aktuálním stavu. Po resetu který proběhl úspěšně se zobrazí následující text: TW Reset O.K. Ve stavovém řádku se kromě průběhu resetu zařízení zobrazují informace o prováděné činnosti modulu. Po resetu zjišťuje TW15ADAM po sběrnici CAN výrobní číslo (identifikátor v MSKP) od sirénového přijímače T12. Pokud ho zjistí, tak jej zobrazí ve stavovém řádku. Úspěšný reset je tedy zakončen tímto zobrazením: TW CAN: ADDR=1234 Funkční tlačítka F1 F2 F3 F4 a tlačítko ENTER přejdou do nabídky funkcí (viz. dále). Tlačítko STOP smaže stavový řádek. 4.2 Nabídka funkcí Po stisku libovolného funkčního tlačítka v hlavní nabídce se přejde do nabídky funkcí zařízení: INFO LOADER VYSILAT C3NET strana: 6

7 Tlačítko F1 zobrazí detailní informaci o verzi firmware TW15ADAM. Tlačítko F2 umožňuje odeslat datagram o stavu zařízení v Monitorovacím Systému Koncových Prvků (MSKP), který se používá v rámci HZS ČR pro sledování stavu koncových prvků. Datagram není vytvářen modulem TW15ADAM, ale sirénovým přijímačem T12, proto tato funkce TW15ADAM umožňuje pouze zopakovat naposledy vyslaný datagram. Po odeslání datagramu přejde TW15ADAM zpět do hlavní nabídky. Ve stavovém řádku je zobrazena informace, že byl z klávesnice odeslán datagram: KB:Vyslan MSKP Tlačítko umožňuje spustit režim pro nahrání nového firmware zařízení (upgrade). Tento režim předpokládá komunikaci s programem na PC po sériové lince a je řízen ze strany PC. Po přechodu do tohoto speciálního servisního režimu, přestane být obsluhována klávesnice i LCD displej a TW15ADAM nevykonává žadnou jinou činnost než načtení firmware z PC! Návrat z tohoto režimu je možný pouze resetem zařízení. Podrobněji viz. dokumentace k PC programu: TE2000FW Firmware Loader. Tlačítko F4 zobrazí informaci o rádiové síti. Varianta ADAM pracuje v MSKP 1.generaci a tak disponuje jedinou položkou, tou je identifikátor zařízení (výrobní číslo), který byl načten po resetu ze sirénového přijímače T12. Node addr: 1234 Stisk libovolné klávesy vrátí TW15ADAM do hlavní nabídky. 5. Nastavení parametrů Protože je modul TW15ADAM pro vysílání dat zcela transparentní, jelikož všechny informace pocházejí od sirénového přijímače T12, tak není třeba TW15ADAM nijak konfigurovat. Po sériové lince lze z PC pouze provést upgrade firmvare, viz funkce F3 Loader v nabídce funkcí. strana: 7
